CM 13 - Multimeter BENNING - Gratis gebruiksaanwijzing en handleiding

Producttype	Digitale stroomtangmultimeter
Merk	BENNING
Model	CM 13
Afmetingen (L x B x H)	190 x 60 x 40 mm
Gewicht	265 g
Voeding	2 batterijen 1,5 V type R3 (IEC LR06)
Levensduur batterijen	Ongeveer 250 u (alkaline batterij)
Weergave	LCD 3½ cijfers, hoogte 15 mm, max waarde 1999
Hoofdfuncties	AC/DC spanningsmeting, AC stroommeting, weerstandsmeting, diodetest, continuïteitstest met zoemer, contactloze spanningsindicator (VoltSensor)
Meetbereiken AC spanning	200 V / 750 V (nauwkeurigheid ±1,5% + 5 cijfers)
Meetbereiken DC spanning	200 V / 1000 V (nauwkeurigheid ±1,0% + 2 cijfers)
Meetbereiken AC stroom	200 A / 400 A (nauwkeurigheid ±3,0% + 3 cijfers)
Meetbereiken weerstand	200 Ω tot 20 MΩ (nauwkeurigheid ±1,0% tot ±1,9%)
Tangopening	16 mm
Overspanningscategorie	CAT III 1000 V / CAT IV 600 V
Beschermingsgraad	IP30
Bedrijfstemperatuur	0 °C tot 50 °C (afhankelijk van vochtigheid)
Automatische uitschakeling	Ja, na ongeveer 10 minuten
HOLD-functie	Ja, opslaan van gemeten waarde
Meegeleverde accessoires	1 paar meetsnoeren (rood/zwart), opbergtas, batterijen, handleiding
Onderhoud en reiniging	Reinig met een droge doek, gebruik geen oplosmiddelen. Verwijder de batterijen bij langdurige opslag.
Vervangen van batterijen	Koppel de snoeren los, schakel het apparaat uit, draai het deksel van het batterijcompartiment los en vervang de batterijen met inachtneming van de polariteit.
Veiligheid	Neem de maximale spanningen ten opzichte van aarde in acht (1000 V). Gebruik alleen de meegeleverde snoeren. Niet gebruiken op beschadigde circuits.

Veelgestelde vragen - CM 13 BENNING

Hoe meet ik een wisselspanning met de BENNING CM 13 ?

Zet de draaischakelaar op V~. Sluit het zwarte snoer aan op de COM-bus en het rode op de V/Ω-bus. Raak de meetpunten met de meetpennen aan en lees de waarde op het display af.

Hoe meet ik een gelijkspanning?

Zet de draaischakelaar op V⎓. Sluit de snoeren aan zoals bij wisselspanning. De polariteit wordt automatisch weergegeven. De maximale spanning is 1000 V gelijkstroom.

Hoe meet ik een wisselstroom met de tang?

Zet de draaischakelaar op A~. Open de tang en omsluit een enkele stroomvoerende geleider. Lees de waarde op het scherm af. Niet meten aan blanke spanningvoerende geleiders.

Hoe test ik de continuïteit van een circuit?

Zet de schakelaar op de stand →+ en druk op de HOLD-knop om over te schakelen naar de continuïteitstest (zoemersymbool). Sluit de snoeren aan. Als de weerstand lager is dan 50 Ω, klinkt er een signaal.

Hoe test ik een diode?

Zet de schakelaar op →+ (diode-stand). Sluit de snoeren aan: rood op de anode, zwart op de kathode. De drempelspanning wordt weergegeven (normaal 0,4 tot 0,9 V). In sperrichting verschijnt 'OL'.

Hoe gebruik ik de contactloze spanningsindicator (VoltSensor)?

Druk op de VoltSensor-knop (5). Breng de tang dicht bij een spanningvoerende geleider. Als een wisselspanning (≥ 230 V) wordt gedetecteerd, gaat een rode LED branden en klinkt er een pieptoon.

Hoe vervang ik de batterijen van de multimeter?

Koppel alle snoeren los. Zet de schakelaar op OFF. Draai het deksel van het batterijcompartiment aan de achterzijde van het apparaat los. Vervang de twee batterijen 1,5 V type R3 met inachtneming van de polariteit. Sluit en schroef vast.

Wat betekent de weergave 'OL'?

OL (Overload) duidt op overschrijding van het meetbereik of een open circuit. Controleer de bereikkeuze en aansluitingen.

Hoe werkt de automatische uitschakeling?

Het apparaat schakelt na ongeveer 10 minuten inactiviteit automatisch uit. Om het weer in te schakelen, draait u de draaischakelaar naar OFF en vervolgens naar de gewenste functie.

Welke veiligheidsmaatregelen moeten worden genomen?

Gebruik het apparaat niet op circuits van meer dan 1000 V gelijkstroom of 750 V wisselstroom ten opzichte van aarde. Controleer de staat van de snoeren voor elk gebruik. Raak de kale meetpunten niet aan. Houd rekening met de overspanningscategorieën (CAT III 1000 V, CAT IV 600 V).

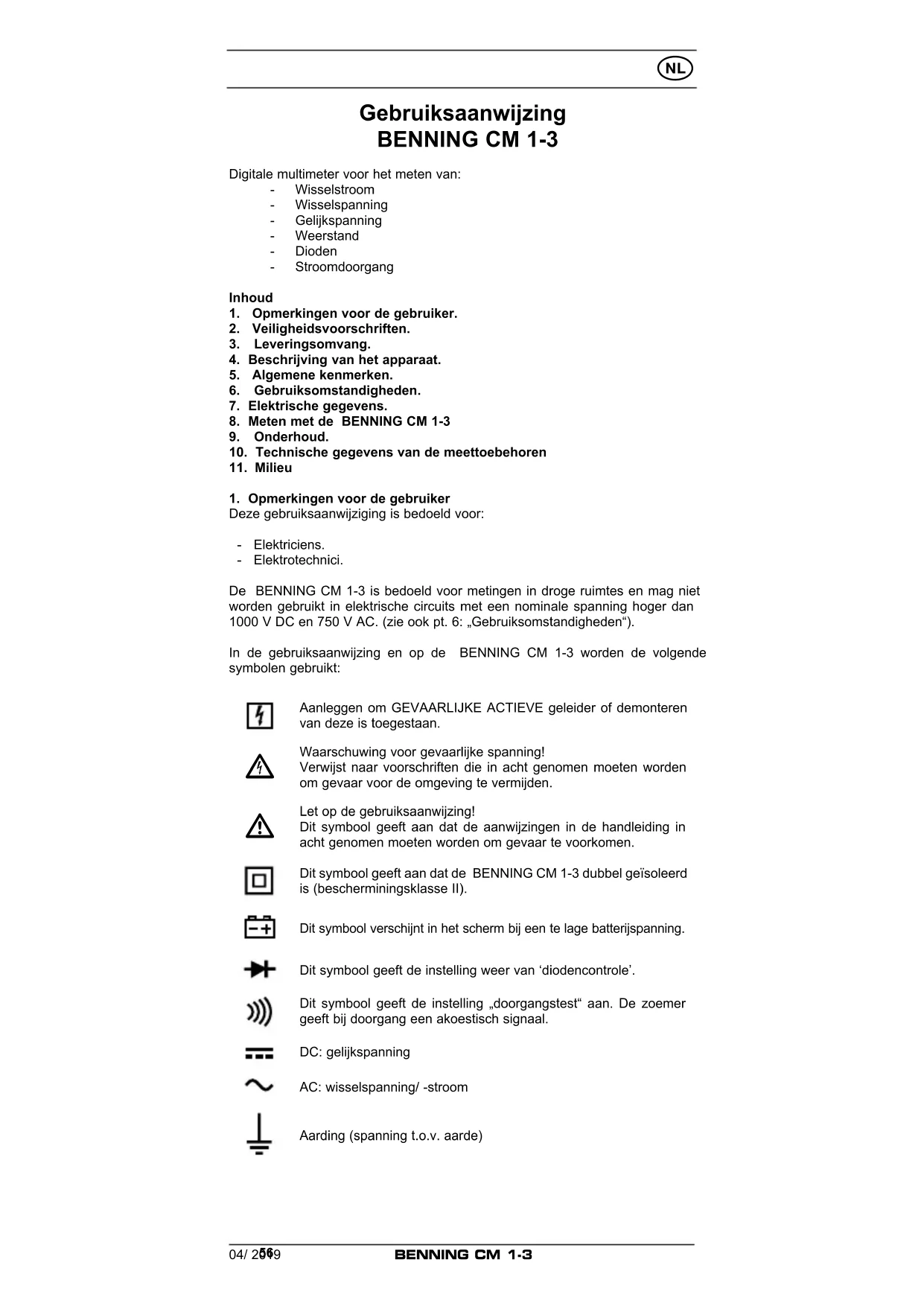

GEBRUIKSAANWIJZING CM 13 BENNING

Fig. 6: Diodecontrole/ Doorgangstest met akoestisch signaal

fig. 7: spanningsindicator met zoemer

Fig. 8: Vervanging van de batterij

Stromzangen-Multimeter zur

Gebruiksaanwijzing BENNING CM 1-3

Digitale multimeter voor het meten van:

• Wisselstroom
• Wisselspanning
• Gelijkspanning
• Weerstand
• Dioden
• Stroomdoorgang

Inhoud

1. Opmerkingen voor de gebruiker.
2. Veiligheidsvoorschriften.
3. Leveringsomvang.
4. Beschrijving van het apparaat.
5. Algemene kenmerken.
6. Gebruiksomstandigheden.
7. Elektrische gegevens.
8. Meten met de BENNING CM 1-3
9. Onderhoud.
10. Technische gegevens van de meettoebehoren
11. Milieu

1. Opmerkingen voor de gebruiker

Deze gebruiksaanwijziging is bedoeld voor:

• Elektriciens.
• Elektrotechnici.

De BENNING CM 1-3 is bedoeld voor metingen in droge ruimtes en mag niet worden gebruikt in elektrische circuits met een nominale spanning hoger dan 1000 V DC en 750 V AC. (zie ook pt. 6: „Gebruiksomstandigheden“).

In de gebruiksaanwijzing en op de BENNING CM 1-3 worden de volgende symbolen gebruikt:

Aanleggen om GEVAARLIJKE ACTIEVE geleider of demonteren van deze is toegestaan.

Waarschuwing voor gevaarlijke spanning!

Verwijst naar voorschriften die in acht genomen moeten worden om gevaar voor de omgeving te vermijden.

Let op de gebruiksaanwijzing!

Dit symbool geeft aan dat de aanwijzingen in de handleiding in acht genomen moeten worden om gevaar te voorkomen.

Dit symbool geeft aan dat de BENNING CM 1-3 dubbel geïsoleerd is (bescherminingsklasse II).

Dit symbool verschijnt in het scherm bij een te lage batterijspanning.

Dit symbool geeft de instelling weer van 'diodencontrole'.

Dit symbool geeft de instelling „doorgangstest“ aan. De zoemer geeft bij doorgang een akoestisch signaal.

DC: gelijkspanning

AC: wisselspanning/ -stroom

Aarding (spanning t.o.v. aarde)

2. Veiligheidsvoorschriften

Dit apparaat is vervaardigd en getest volgens de voorschriften:

DIN VDE 0411 deel 1/ EN 61010-1

DIN VDE 0411 deel 2-032/EN 61010-2-032

DIN VDE 0411 deel 2-033/EN 61010-2-033

DIN VDE 0411 deel 031/EN 61010-031

en heeft, vanuit een veiligheidstechnisch oogpunt, de fabriek verlaten in een perfecte staat. Om deze staat te handhaven en om zeker te zijn van gebruik zonder gevaar, dient de gebruiker goed te letten op de aanwijzingen en waarschuwingen zoals aangegeven in deze gebruiksaanwijzing. Een verkeerd gebruik en niet-naleving van de waarschuwingen kan ernstig letsel of de dood tot gevolg hebben.

Wees extreem voorzichtig tijdens het werken met blanke draden of hoofdleidingen. Contact met spanningsvoerende leidingen kan elektrocutie veroorzaken.

De BENNING CM 1-3 mag alleen worden gebruikt in elektrische circuits van overspanningscategorie III met max. 1000 V ten opzichte van aarde of overspanningscategorie IV met 600 V ten opzichte van aarde.

Gebruik alleen passende meetsnoeren voor deze. Bij metingen binnen de meetcategorie III of de meetcategorie IV mag het uitstekende geleidende gedeelte van een contactpunt op de veiligheidsmeetleidingen niet langer zijn dan 4 mm.

Voor metingen binnen de meetcategorie III en de meetcategorie IV moeten de bij de set gevoegde, met CAT III en CAT IV aangeduide opsteekdoppen op de contactpunten worden gestoken. Deze maatregel dient ter bescherming van de gebruiker.

Bedenk dat werken aan installaties of onderdelen die onder spanning staan, in principe altijd gevaar kan opleveren. Zelfs spanningen vanaf 30 V AC en 60 V DC kunnen voor mensen al levensgevaarlijk zijn.

Elke keer, voordat het apparaat in gebruik wordt genomen, moet het worden gecontroleerd op beschadigingen. Ook de veiligheidsmeetsnoeren moeten gecontroleerd te worden.

Bij constatering dat het apparaat niet meer zonder gevaar kan worden gebruikt, mag het dan ook niet meer worden ingezet, maar zodanig worden opgeborgen dat het, ook niet bij toeval, niet meer gebruikt kan worden.

Ga ervan uit dat gebruik van het apparaat zonder gevaar niet meer mogelijk is:

- bij zichtbare schade aan de behuizing en/ of meetsnoeren van het apparaat

- als het apparaat niet meer (goed) werkt

- na langdurige opslag onder ongunstige omstandigheden

- na zware belasting of mogelijke schade ten gevolge van transport of onoordeelkundig gebruik.

Om gevaar te vermijden

- mogen de blanke meetpennen van de veiligheidsmeetsnoeren niet worden aangeraakt

- moeten de meetsnoeren op de juiste contactbussen van de multimeter worden aangesloten.

3. Leveringsomvang

Bij de levering van de BENNING CM 1-3 behoren:

3.1 Eén BENNING CM 1-3
3.2 Eén veiligheidsmeetsnoer, rood (L = 1,4 m)
3.3 Eén veiligheidsmeetsnoer, zwart (L = 1,4 m)
3.4 Eén compact beschermingsetui.
3.5 Twee ingebouwde 1,5 V micro batterijen
3.6 Eén gebruiksaanwijzing.

Opmerking t.a.v. aan slijtage onderhevige onderdelen:

• De BENNING CM 1-3 wordt gevoed door twee ingebouwde 1,5 V micro batterijen (IEC 6 LR 03)
• De bovengenoemde veiligheidsmeetsnoeren (gekeurd onderdeel, 044145) voldoen aan CAT III 1000 V en zijn toegestaan voor een stroom van 10 A.

4. Beschrijving van het apparaat

De BENNING CM 1-3 is een digitale multimeter met een vast mondstuk en een stroomopnamesensor.

Zie fig. 1: voorzijde van het apparaat

Hieronder volgt een beschrijving van de in fig. 1 aangegeven informatie- en bedieningselementen.

① Behuizing

② Draaischakelaar voor functiekeuze

• uit (off)
• wisselspanningsmeting (AC)
• gelijkspanningsmeting (DC)
• weerstandsmeting,
• dioden- en doorgangstest
• wisselstroommeting (AC)

③ Digitaal display (LCD) waarin wordt aangegeven:

• de gemeten waarde met een maximale aanduiding van 1999
• de polariteit
• de decimaalkomma
• het symbool voor lege batterij
• de opgeslagen meetwaarde („HOLD-functie“)
• de gekozen doorgangstest met akoestisch signaal

4 HOLD-toets (opslagfunctie)/ toets (omschakeling) (dioden- en door-gangstest)

⑤ VoltSensor-toets voor het vaststellen van de AC-spanning t.o.v. aarde.

6 COM-contactbus, gezamenlijke contactbus voor spannings- en weerstandsmetingen, dioden- en doorgangstest

⑦ Contactbus (positief 1) voor V en Ω

8 Kraag, beschermt tegen aanraken van spanningsvoerende aders

9 Open mondstuk om wisselstroomvoerende ader in te voeren en te omvatten.

10 LED voor spanningsindicator ) betreft automatische polariteitaanduiding voor gelijkspanning.

5. Algemene kenmerken

5.1 Algemene gegevens van de multimeter BENNING CM 1-3

5.1.1 De numerieke waarden zijn op een display (LCD) ③ af te lezen met 3½ cijfers van 15 mm hoog, met een komma voor de decimalen. De grootst mogelijk af te lezen waarde is 1999.

5.1.2 De polariteitsaanduiding 3 werkt automatisch. Er wordt slechts één pool t.o.v. de gedefinieerde veiligheidsmeetsnoeren aangeduid met „-“.

5.1.3 De bereiksoverschrijding wordt met „OL“ of „-OL“ en gedeeltelijk met een akoestische waarschuwing aangeduid. Let op: geen aanduiding en waarschuwing bij overbelasting.

5.1.4 Opslaan van een gemeten waarde in het geheugen: „HOLD“. Door het indrukken van de toets „HOLD“ ④ wordt de gemeten waarde in het geheugen opgeslagen. Tegelijkertijd verschijnt het symbool „H“ in het display. Door de toets opnieuw in te drukken wordt terug geschakeld naar de meetstatus.

5.1.5 De meetfrequentie bij cijferweergave van de BENNING CM 1-3 bedraagt gemiddeld 1,5 metingen per seconde.

5.1.6 Na ca. 10 minuten in rust schakelt de BENNING CM 1-3 zichzelf automatisch uit. Hij wordt weer ingeschakeld door met de draaischakelaar uit-/ in- te schakelen.

5.1.7 De temperatuurcoëfficiënt van de gemeten waarde: 0,2 x (aangegeven nauwkeurigheid van de gemeten waarde)/ °C < 18 °C of > 28 °C, t.o.v. de waarde bij een referentietemperatuur van 23 °C

5.1.8 De BENNING CM 1-3 wordt gevoed door twee micro batterijen 1,5 V (IEC 6 LR 03)

5.1.9 Indien de batterij onder de minimaal benodigde spanning daalt, verschijnt het batterijsymbool in het scherm

5.1.10 De levensduur van de batterij (alkaline) bedraagt ca. 250 uur.

5.1.11 Afmetingen van het apparaat: L x B x H = 190 x 60 x 40 mm Gewicht: 265 gram

5.1.12 De meegeleverde veiligheidsmeetsnoeren zijn zonder meer geschikt voor de BENNING CM 1-3 genoemde nominale spanning en stroom. De meetpennen kunnen met afdekkappen worden beschermd en kunnen voor transport op de achterzijde van het apparaat worden geklikt. Deze opstelling is ook geschikt bij bepaalde metingen.

5.1.13 Opening mondstuk: 16 mm.

6. Gebruiksomstandigheden

• De BENNING CM 1-3 is bedoeld om gebruikt te worden voor metingen in droge ruimtes
• Barometrische hoogte bij metingen: 2000 m. maximaal
• Categorie van overbelasting/installatie IEC 60664/ IEC 61010 → 600 V categorie IV; 1000 V categorie III,
• Beschermingsgraad stofindringing: 2
• Beschermingsgraad: IP 30 (DIN VDE 0470-1 IEC/ EN 60529),

Betekenis IP 30: Het eerste cijfer (3); Bescherming tegen binnendringen van stof en vuil > 2,5 mm in doorsnede, (eerste cijfer is bescherming tegen stof/ vuil). Het tweede cijfer (0); Niet beschermd tegen water, (tweede cijfer is waterdichtheid).

- Werktemperatuur en relatieve vochtigheid:

Bij een omgevingstemperatuur van 0 °C tot 30 °C: relatieve vochtigheid van de lucht < 80 %.

Bij een omgevingstemperatuur van 30 °C tot 40 °C: relatieve vochtigheid van de lucht < 75 %.

Bij een omgevingstemperatuur van 40 °C tot 50 °C: relatieve vochtigheid van de lucht < 45 %.

- Opslagtemperatuur: de BENNING CM 1-3 kan worden opgeslagen bij temperaturen van -20 °C tot +60 °C met een relatieve vochtigheid van de lucht < 80 %. Daarbij dient wel de batterij verwijderd te worden.

Opmerking: De nauwkeurigheid van de meting wordt aangegeven als som van:

- een relatief deel van de meetwaarde

- een aantal digits.

Deze nauwkeurigheid geldt bij temperaturen van 18 °C tot 28 °C bij een relatieve vochtigheid van de lucht < 80 %.

7.1 Meetbereik voor wisselspanning

De ingangsweerstand bedraagt 2 MΩ parallel met 100 pF. De gemeten waarde wordt verkregen door middeling van de gelijkrichting en aangeduid als effectieve waarde.

Meetbereik Resolutie Nauwkeurigheid v.d. meting			Beveiliging tegen overbelasting
200 V	0,1 V	± (1,5 % meetwaarde + 5 digit) bij 50 Hz < f < 500 Hz	750 V 1000 V^eff DC
750 V	1 V	± (1,5 % meetwaarde + 5 digit) bij 50 Hz < f < 500 Hz	750 V 1000 V^eff DC

7.2 Meetbereik bij gelijkspanning.

De ingangsweerstand bedraagt 2 MΩ

Meetbereik Resolutie Nauwkeurigheid v.d. meting			Beveiliging tegen overbelasting
200 V	0,1 V	± (1,0 % meetwaarde + 2 digits)	750 V1000 V ^eff DC
1000 V	1 V	± (1,0 % meetwaarde + 2 digits)	750 V1000 V ^eff DC

7.3 Meetbereik voor wisselstroom

Het open mondstuk van de stroomtang omvat de ééndradige wisselstroomvoerende leiding.

Meetbereik Resolutie Nauwkeurigheid v.d. meting			Beveiliging tegen overbelasting
200 A	0,1 A	± (3,0 % meetwaarde + 3 digit)bij 50 Hz - 60 Hz	400 A

Extra afwijking bij een parallel in de nabijheid liggende stroomvoerende ader: 0,08 A/ A.

7.4 Meetbereik voor weerstanden

Beveiliging tegen overbelasting bij weerstandsmetingen: 600V _eff

Meetbereik	Resolutie	Nauwkeurigheid v/d meting	Max. nullastspanning
200 Ω	0,1 Ω	± (1,0 % meetwaarde + 5 digits)	1,3 V
2 kΩ	1 Ω	± (1,0 % meetwaarde + 2 digits)	1,3 V
20 kΩ	10 Ω	± (1,0 % meetwaarde + 2 digits)	1,3 V

200 kΩ 100 Ω ± (1,0 % meetwaarde + 2 digits) 1,3 V

2 MΩ 1 kΩ ± (1,0 % meetwaarde + 2 digits) 1,3 V

20 MΩ 10 kΩ ± (1,9 % meetwaarde + 5 digits) 1,3 V

7.5 Dioden- en doorgangstest

De aangegeven nauwkeuringheid van de meting geldt voor een breik tussen 0,4 V en 0,8 V.

Beveiliging tegen overbelasting bij diodencontrole: 600V _eff

De ingebouwde zoemer klinkt bij een weerstand R < 50 Ω.

Meetbereik Resolutie Nauwkeurigheid v/d meting			Max. meet-stroom	Max. nullast-spanning
	1 mV	± (1,5 % meetwaarde + 0,05 V)	1,5 mA 3,0 V

8. Meten met de BENNING CM 1-3

8.1 Voorbereiden van de metingen

Gebruik en bewaar de uitsluitend bij de aangegeven werk- en opslagtemperaturen. Niet blootstellen aan direct zonlicht.

• Controleer de gegevens op de veiligheidsmeetsnoeren ten aanzien van nominale spanning en stroom. Origineel met de meegeleverde veiligheids-meetsnoeren voldoen aan de te stellen eisen.
• Controleer de isolatie van de veiligheidsmeetsnoeren. Beschadigde meetsnoeren direct verwijderen.
• Veiligheidsmeetsnoeren testen op correcte doorgang. Indien de ader in het snoer onderbroken is, het meetsnoer direct verwijderen.
• Voordat met de draaischakelaar ② een andere functie gekozen wordt, dienen de meetsnoeren van het meetpunt te worden afgenomen.
• Storingsbronnen in de omgeving van de BENNING CM 1-3 kunnen leiden tot instabiele aanduiding en/ of meetfouten.

8.2 Spanningsmeting

Let op de maximale spanning t.o.v. aarde. Gevaarlijke spanning!

De hoogste spanning die aan het

- COM-contactbus ⑥, zwart

- contactbus voor V, Ω ⑦

van de multimeter BENNING CM 1-3 ligt t.o.v. aarde, mag maximaal 1000 V bedragen.

• Kies met de draaiknop ② van de BENNING CM 1-3 de gewenste instelling (V AC) of (V DC).
• Het zwarte veiligheidsmeetsnoer inpluggen in de COM-contactbus ⑥ van de BENNING CM 1-3.
• Het rode veiligheidsmeetsnoer inpluggen in de contactbus V, Ω ⑦ van de BENNING CM 1-3.
• Leg de meetpennen van de veiligheidsmeetsnoeren aan de meetpunten van het circuit en lees de gemeten waarde af in het display ③ van de BENNING CM 1-3.

Zie fig. 2: meten van gelijkspanning.

Zie fig. 3: meten van wisselspanning.

8.3 Wisselstroommeting

8.3.1 Voorbereiden van metingen

Gebruik en bewaar de BENNING CM 1-3 uitsluitend bij de aangegeven werk- en opslagtemperaturen. Niet blootstellen aan direct zonlicht.

- Storingsbronnen in de omgeving van de BENNING CM 1-3 kunnen leiden tot instabiele aanduiding en/ of meetfouten.

Geen spanning zetten op de contactbussen van de BENNING CM 1-3. Neem eventueel de veiligheidsmeetsnoeren van het apparaat.

8.3.2 Stroommeting

• Kies met de draaischakelaar ② de met A\~ aangegeven positie.
• Voer het open mondstuk over de stroomvoerende ader en wel zo, dat de ader zich in het wijde deel van de opening bevindt.
• Lees nu de aanduiding in het display ③
  Zie fig. 4: meten van wisselstroom

8.4 Weerstandsmeting

• Kies met de draaiknop ② van de BENNING CM 1-3 de gewenste instelling (Ω).
• Het zwarte veiligheidsmeetsnoer inpluggen in de COM-contactbus ⑥ van de BENNING CM 1-3.
• Het rode veiligheidsmeetsnoer inpluggen in de contactbus V, Ω ⑦ van de BENNING CM 1-3.
• Leg de meetpennen van de veiligheidsmeetsnoeren aan de meetpunten van het circuit en lees de gemeten waarde af in het display ③ van de BENNING CM 1-3.

Opmerking:

- Voor een juiste meting mag er geen spanning staan op de meetpunten.

- Bij kleine weerstanden kan het meetresultaat worden verbeterd door de weerstand van het veiligheidsmeetsnoer vast te stellen door de meetpennen even kort te sluiten en de aldus vastgestelde waarde af te trekken van de totaal vastgestelde weerstand.

Zie fig. 5: weerstandsmeting

8.5 Diodencontrole

• Kies met de draaiknop ② de gewenste instelling (→) en toets (omschakeling) HOLD→dlodentest" van de BENNING CM 1-3.
• Het zwarte veiligheidsmeetsnoer inpluggen in de COM-contactbus ⑥ van de BENNING CM 1-3.
• Het rode veiligheidsmeetsnoer inpluggen in de contactbus V, Ω ⑦ van de BENNING CM 1-3.
• Leg de meetpennen van de veiligheidsmeetsnoeren aan de aansluitpunten van de diode en lees de gemeten waarde af in het display ③ van de BENNING CM 1-3.
• Voor een normale, in stroomrichting gemonteerde Si-diode wordt een stroomspanning tussen 0,400 V tot 0,900 V aangegeven. De aanduiding "000" wijst op een kortsluiting in de diode, de aanduiding "OL" geeft een onderbreking in de diode aan.
• Bij een in sperrichting gemonteerde diode wordt "OL" aangegeven. Bij een defecte diode wordt "000" of een andere waarde aangegeven.

Zie fig. 6: diodecontrole/ doorgangstest met akoestisch signaal

8.6 Doorgangstest met akoestisch signaal

• Kies met de draaiknop ② de gewenste instelling (→) en toets (omschakeling) HOLD->doorgangstest" van de BENNING CM 1-3.
• Het zwarte veiligheidsmeetsnoer inpluggen in de COM-contactbus ⑥ van de BENNING CM 1-3.
• Het rode veiligheidsmeetsnoer inpluggen in de contactbus V, Ω ⑦ van de BENNING CM 1-3.
• Leg de meetpennen van de veiligheidsmeetsnoeren aan de meetpunten van het circuit. Indien de gemeten weerstand in het circuit tussen de COM-contactbus ⑥ en de contactbus voor V, Ω ⑦ 50 Ω kleiner is, wordt een akoestisch signaal afgegeven.

Zie fig. 6: diodecontrole/ doorgangstest met akoestisch signaal

8.7 Spanningsindicator

De spanningsindicatorfunctie is vanuit alle posities van de draaiknop mogelijk. Bij de spanningindicator zijn geen meetsnoeren nodig (contactloze registratie van een wisselveld). Aan de bovenkant achter het LED bevind zich de opnamesensor. Bij het in werking stellen van de "VoltSensor"-toets 5 dooft de verlichting in het display (foutief ingeschakeld). Indien er een fasenspanning gelokaliseerd wordt, wordt er een akoestisch en rood ledsignaal 10 afgegeven. Alleen in het geaarde wisselstroomnet verschijnt een melding! Met een één-polig meetsnoer kan ook de fase vastgesteld worden.

Praktijktip:

onderbrekingen (kabelbruggen) in openliggende kabels, bijv. kabelhaspels, lichtslang, etc. zijn van de voedingsbron (fase) tot de onderbrekingsplek te volgen.

Functiebereik: ≥ 230 V

Zie fig. 7: spanningsindicator met zoemer

8.7.1 Fasentest

• Het zwarte veiligheidsmeetsnoer inpluggen in de COM-contactbus ⑥ van de BENNING CM 1-3.
• Het veiligheidsmeetsnoer inpluggen met het meetpunt en de toets ⑤ ("VoltSensor") in werking stellen.
• Het oplichten van het rode led 10 en het weerklinken van een akoestisch signaal betekent dat dit meetpunt de fase van een geaarde wisselspanning is.

9. Onderhoud

De BENNING CM 1-3 mag nooit onder spanning staan als het apparaat geopend wordt. Gevaarlijke spanning!

Werken aan een onder spanning staande BENNING CM 1-3 mag uitsluitend gebeuren door elektrotechnische specialisten, die daarbij de nodige voorzorgsmaatregelen dienen te treffen om ongevallen te voorkomen.

Maak de BENNING CM 1-3 dan ook spanningsvrij, alvorens het apparaat te openen.

• Ontkoppel eerst de veiligheidsmeetsnoeren van het te meten object.
• Neem de veiligheidsmeetsnoeren af van de BENNING CM 1-3.
• Zet de draaischakelaar ② in de positie „OFF“.

9.1 Veiligheidsborging van het apparaat

Onder bepaalde omstandigheden kan de veiligheid tijdens het werken met de BENNING CM 1-3 niet meer worden gegarandeerd, bijvoorbeeld in geval van:

• Zichtbare schade aan de behuizing
• Meetfouten
• Waarneembare gevolgen van langdurige opslag onder verkeerde omstandigheden
• Transportschade

In dergelijke gevallen dient de BENNING CM 1-3 direct te worden uitgeschakeld en niet opnieuw elders te worden gebruikt.

9.2 Reiniging

Reinig de behuizing aan de buitenzijde met een schone, droge doek. (speciale reinigingsdoeken uitgezonderd). Gebruik geen oplos- en/ of schuurmiddelen om de BENNING CM 1-3 schoon te maken. Let er in het bijzonder op dat het batterijvak en de batterijcontacten niet vervuilen door uitlopende batterijen. Indien toch verontreiniging ontstaat door elektrolyt of zich zout afzet bij de batterij en/ of in het huis, dit eveneens verwijderen met een droge, schone doek.

9.3 Het wisselen van de batterij

Voor het openen van de BENNING CM 1-3 moet het apparaat spanningsvrij zijn. Gevaarlijke spanning!

De BENNING CM 1-3 wordt gevoed door twee ingebouwde 1,5 V micro batterijen. Als het batterijsymbool ③ op het display verschijnt, moeten de batterijen worden vervangen (zie afbeelding 8).

• Ontkoppel de veiligheidsmeetsnoeren van het te meten circuit.
• Neem de veiligheidsmeetsnoeren af van de BENNING CM 1-3.
• Zet de draaischakelaar ② in de positie „Off“.
• Leg het apparaat op de voorzijde en draai de schroeve uit de achterzijde
• Neem het deksel van het batterijvak
• Neem de lege batterij uit het vak
• Leg de batterijen in de juiste richting in het batterijvak.
• Leg het deksel weer op het batterijvak en draai de schroeve er weer in
  Zie fig.8: vervanging van de batterij

Gooi lege batterijen niet weg met het gewone huisvuil, maar lever ze in op de bekende inzamelpunten. Zo levert u opnieuw een bijdrage voor een schoner milieu.

9.4 IJking

BENNING waarborgt de naleving van de in de gebruiksaanwijzing vermelde technische gegevens en nauwkeurigheidsinformatie gedurende het 1ste jaar na de leveringsdatum.

Op de nauwkeurigheid van de metingen te waarborgen, is het aan te bevelen het apparaat jaarlijks door onze servicedienst te laten kalibreren.

• Norm: EN 61010-031
• Maximale meetspanning t.o.v. de aarde (÷) en meetcategorie: Met opsteekdop: 1000 V CAT III, 600 V CAT IV, Zonder opsteekdop: 1000 V CAT II,

• Meetbereik max.: 10 A

• Beschermingsklasse II (回), doorgaans dubbel geïsoleerd of versterkte isolatie

• Vervuilingsgraad: 2
• Lengte: 1,4 m, AWG 18,
• Omgevingsvoorwaarden: metingen mogelijk tot H = 2000 m, temperatuur: 0 °C tot + 50 °C, vochtigheidsgraad 50 % tot 80 %,
• Gebruik de veiligheidsmeetkabelset alleen indien ze in een goede staat is en volgens deze handleiding, anders kan de bescherming verminderd zijn.
• Gebruik de veiligheidsmeetkabelset niet als de isolatie is beschadigd of als er een beschadiging/ onderbreking in de kabel of stekker is.
• Raak tijdens de meting de blanke contactpennen niet aan. Alleen aan de handvaten vastpakken!
• Steek de haakse aansluitingen in het te gebruiken BENNING meetapparaat.

11. Milieu

Wij raden u aan het apparaat aan het einde van zijn nuttige levensduur, niet bij het gewone huisafval te deponeren, maar op de daarvoor bestemde adressen.
