| Typ produktu | Digitální klešťový multimetr |
| Značka | BENNING |
| Model | CM 13 |
| Rozměry (D x Š x V) | 190 x 60 x 40 mm |
| Hmotnost | 265 g |
| Napájení | 2 baterie 1,5 V typ R3 (IEC LR06) |
| Výdrž baterií | Přibližně 250 h (alkalické baterie) |
| Displej | LCD 3½ místa, výška 15 mm, max. hodnota 1999 |
| Hlavní funkce | Měření AC/DC napětí, AC proudu, odporu, test diod, test spojitosti s bzučákem, bezkontaktní indikátor napětí (VoltSensor) |
| Rozsahy měření AC napětí | 200 V / 750 V (přesnost ±1,5 % + 5 digitů) |
| Rozsahy měření DC napětí | 200 V / 1000 V (přesnost ±1,0 % + 2 digity) |
| Rozsahy měření AC proudu | 200 A / 400 A (přesnost ±3,0 % + 3 digity) |
| Rozsahy měření odporu | 200 Ω až 20 MΩ (přesnost ±1,0 % až ±1,9 %) |
| Otevření kleští | 16 mm |
| Kategorie přepětí | CAT III 1000 V / CAT IV 600 V |
| Stupeň krytí | IP30 |
| Provozní teplota | 0 °C až 50 °C (podle vlhkosti) |
| Automatické vypnutí | Ano, po cca 10 minutách |
| Funkce HOLD | Ano, uchování naměřené hodnoty |
| Příslušenství v ceně | 1 pár měřicích kabelů (červený/černý), pouzdro, baterie, návod k použití |
| Údržba a čištění | Čištěte suchým hadříkem, nepoužívejte rozpouštědla. Při delším skladování vyjměte baterie. |
| Výměna baterií | Odpojte kabely, vypněte přístroj, odšroubujte kryt bateriového prostoru a vyměňte baterie s ohledem na polaritu. |
| Bezpečnost | Dodržujte maximální napětí vůči zemi (1000 V). Používejte pouze dodané kabely. Nepoužívejte na poškozených obvodech. |
Často kladené otázky - CM 13 BENNING
Dotazy uživatelů ohledně CM 13 BENNING
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Multimetr ve formátu PDF zdarma! Najděte svůj návod CM 13 - BENNING a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. CM 13 značky BENNING.

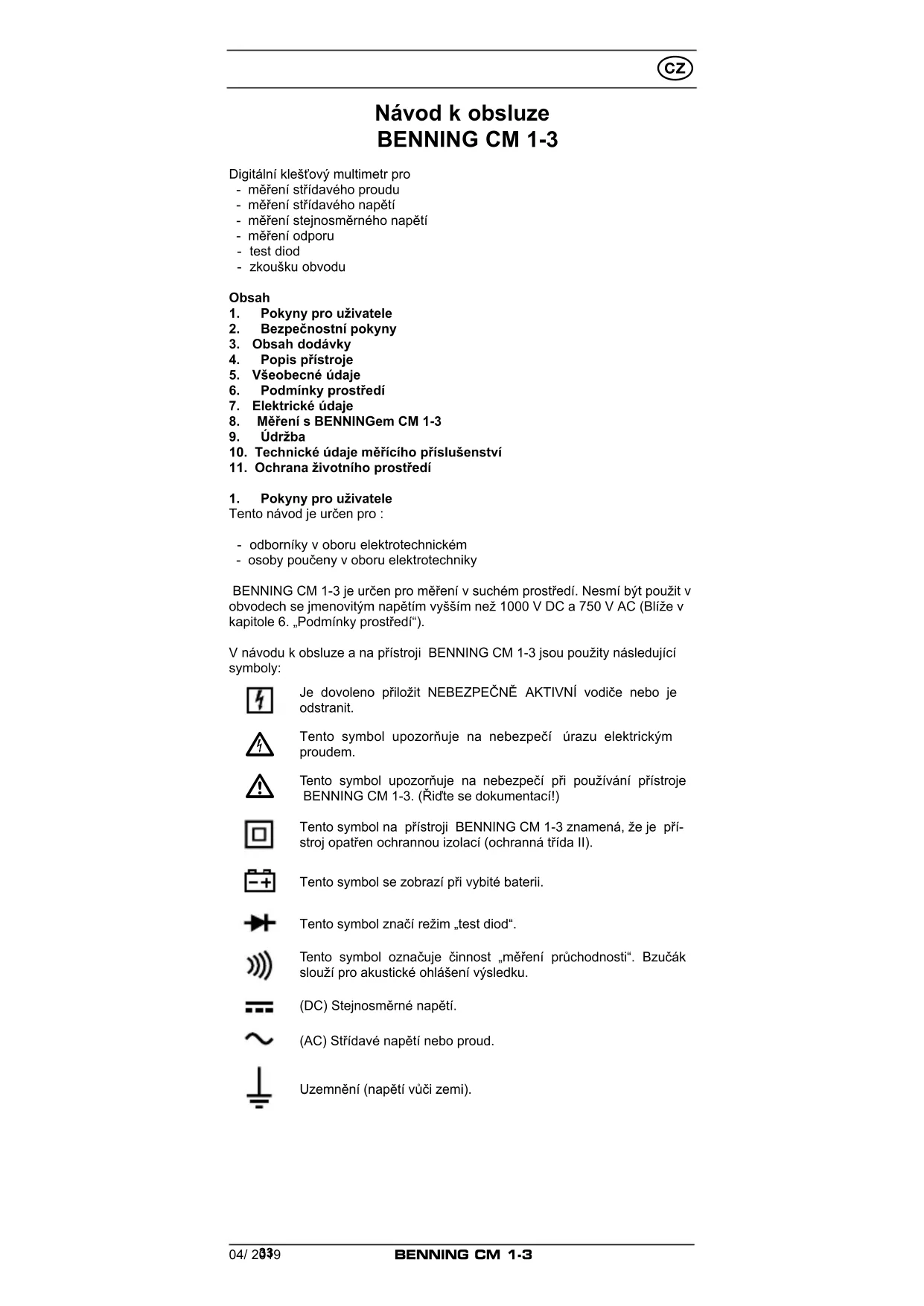

NÁVOD K OBSLUZE CM 13 BENNING
Obr. 5: Měření odporu
obr. 7: Indikátor napětí s bzučákem
Obr. 8: Výměna baterie
Digitální klešťový multimetr pro
- měření střídavého proudu
- měření střídavého napětí
- měření stejnosměrného napětí
- měření odporu
- test diod
- zkoušku obvodu
Obsah
- Pokyny pro uživatele
- Bezpečnostní pokyny
- Obsah dodávky
- Popis prístroje
- Všeobecné údaje
- Podmínky prostředí
- Elektrické údaje
- Měření s BENNINGem CM 1-3
- Údržba
- Technické údaje měřícího příslušenství
- Ochrana životního prostředí
Tento návod je určen pro :
- odborníky v oboru elektrotechnickém
- osoby poučeny v oboru elektrotechniky
BENNING CM 1-3 je určen pro měření v suchém prostředí. Nesmí být použit v obvodech se jmenovitým napětím vyšším než 1000 V DC a 750 V AC (Blíže v kapitole 6. „Podmínky prostředí“).
V návodu k obsluze a na přístroji BENNING CM 1-3 jsou použity následující symboly:

Je dovoleno přiložit NEBEZPEČNĚ AKTIVNÍ vodiče nebo je odstranit.

Tento symbol upozorňuje na nebezpečí úrazu elektrickým proudem.

Tento symbol upozorňuje na nebezpečí při používání přístroje BENNING CM 1-3. (Řid'te se dokumentací!)

Tento symbol na přístroji BENNING CM 1-3 znamená, že je přístroj opatřen ochrannou izolací (ochranná třída II).

Tento symbol se zobrazí při vybité baterii.

Tento symbol značí režim „test diod“.

Tento symbol označuje činnost „měření průchodnosti“. Bzučák slouží pro akustické ohlášení výsledku.

(DC) Stejnosměrné napětí.

(AC) Střídavé napětí nebo proud.

Uzemnění (napětí vůči zemi).
2. Bezpečnostní pokyny
DIN VDE 0411 část1/ EN 61010-1
DIN VDE 0411 část 2-032/EN 61010-2-032
DIN VDE 0411 část 2-033/EN 61010-2-033
DIN VDE 0411 část 031/EN 61010-031
sestrojen a prověřen a opustil výrobní závod bez závad.
Pro udržení tohoto stavu a pro zajištění bezpečného provozu musí uživatel dbát upozornění a varování v tomto návodě obsažených. Nesprávné chování a nedodržování výstražných upozornění může vést k těžkým úrazům i se smrtelnými následky.

Extrémní opatrnost při práci na holých vodičích nebo držácích hlavního vedení. Kontakt s vodiči může způsobit úder trickým proudem.

Přístroj smí být jen v instalacích s napětím kategorie III s max. 1000 V proti zemi nebo v instalacích s napětím kate s max. 600 V proti zemi.
Používejte pouze vhodné měřicí vede k tomuto. Při měřeníc v rámci měřicí kategorie III nebo měřicí kategorie IV nesmí být vyčnívající vodivá část kontaktního hrotu na kabel měři obvodu delší než 4 mm.
Před měřeními v měřicí kategorii III a v měřicí kateg musejí být na kontaktní hroty nasrčeny nástrčné čepičky, označené jako CAT III a CAT IV, které jsou přiložené k opatření slouží ochraně uživatele.
Dbejte na to, že práce na vodivých dílech a zařízení nebezpečné. Napětí nad 30 V AC a 60 V DC mohou být pro lidi životu nebezpečná.

Před každým použitím prověřte, zda přístroj nebo vodi nejsou poškozeny.
Pokud je bezpečný provoz přístroje dále nemožný, přístroj neužívejte a zabraňte, aby s ním nemohly nakládat ani další osoby.
Předpokládejte, že další bezpečný provoz není možný,
- když přístroj nebo měřící vodiče vykazují viditelná poškození,
- po dlouhém skladování v nevyhovujících podmínkách,
- po obtížné přepravě.

Pro vyloučení ohrožení
- nedotýkejte se holých špiček měřícího vedení,
- zasouvejte měřící vedení do odpovídajících zásuvek v multimetru
3. Rozsah dodávky
Součástí dodávky přístroje BENNING CM 1-3 je:
3.1 jeden měřicí klešťový multimetr BENNING CM 1-3,
3.2 jeden bezpečnostní kabel měřicího obvodu, červený (L = 1,4 m),
3.3 jeden bezpečnostní kabel měřicího obvodu, černý (L = 1,4 m),
3.4 jedna praktická ochranná brašna,
3.5 dvě 1,5 V baterie vložené do prístroje
3.6 návod k obsluze.
Upozornění na opotřebovatelné součástky:
- BENNING CM 1-3 je napájen dvěma 1,5-V bateriemi (IEC 6 LR 03).
- Výše zmíněné bezpečnostní kabely měřicího obvodu (pověřené příslušenství, 044145) odpovídají CAT III 1000 V a jsou schváleny pro proud 10 A.
4. Popis prístroje
BENNING CM 1-3 je digitální klešťový multimetr, je tvořen vidlicí a senzorem pro měření průchozího proudu.
viz obr. 1: Přední strana přístroje
Na obr. 1 zobrazené ukazatele a ovládací prvky jsou popsány dále:
① schránka přístroje
2 otočný spínač, pro výběr požadované funkce - Vypnuto (OFF)
- měření střídavého napětí (AC)
- měření stejnosměrného napětí (DC)
- měření odporu
- test diod a zkoušku obvodu
- měření střídavého proudu (AC)
③ digitální displej (princip tekutých krystalů), pro zobrazení hodnot:
- naměřená hodnota s maximálním ukazatelem 1999
- zobrazení polarity
- desetinná čárka
- ukazatel baterie, zobrazen pri vybité baterii
- HOLD- tlačítko, uložení naměřené hodnoty
- zvolené měření průchodnosti s bzučákem
4 HOLD tlačítko (uložení naměřené hodnoty)/ tlačítko (přepínání) (test diod a zkoušku obvodu)
5 Tlačítko VoltSensor, ke zjištění napětí AC proti zemi
6 Zdířka COM, společná zdířka pro napětí, odpor a test diod a zkoušku obvodu
⑦ Zdířka (pozitivní ^1 ), pro V a Ω
⑧ Ochranný výstupek na kleštích, chrání proti dotyku vedení
9 Otevřené vidlice, slouží k „vložení a odejmutí“ jedno žilového vodiče se střídavým proudem.
10 LED, pro indikátor napětí
) k tomuto se váže automatický ukazatel polarity při stejnosměrném napětí
5. Všeobecné údaje
5.1 Všeobecné údaje k digitálnímu klešt'ovému multimetru
5.1.1 Digitální displej ③ je vyroben z tekutých krystalů. Počet zobrazovaných míst je 3 ½ - místné, výška písma 15 mm a desetinná čárka. Nejvyšší hodnota ukazatele je 1999.
5.1.2 Indikace polarity ③ probíhá automaticky. Zobrazena jako „-, pokud je opačná polarita oproti označení polarity na měřících vodičích.
5.1.3 Překročení měřícího rozsahu je indikováno "OL" nebo "-OL" a částečně i akusticky signalizováno.
Pozor: není zobrazení ani ohlášení přetížení!
5.1.4 Ukládání naměřených hodnot „HOLD“: Stiskem „HOLD“ ④ je možno ukládat naměřené hodnoty. Na displeji je zobrazen symbol „H“. Nový stisk tlačítka tento režim zruší.
5.1.5 Nominální rychlost měření číslicového displeje klešťového multimetru BENNING CM 1-3 činí ca. 1,5 měření za vteřinu.
5.1.6 BENNING CM 1-3 se vypíná samostatně po 10 min. Otočným spínačem je možné přístroj opět zapnout do příslušné funkce.
5.1.7 Teplotní koeficient měření: 0,2 x (nastavená přesnost měření)/ °C < 18 °C nebo > 28 °C, vztaženo na hodnotu při referenční teplotě 23 °C.
5.1.8 BENNING CM 1-3 je napájen 1,5 V bateriemi (IEC 6 LR 03).
5.1.9 Pokud napětí baterie poklesne pod minimální hodnotu požadovanou BENNING CM 1-3, na displeji se zobrazí symbol baterie.
5.1.10 Životnost baterie je asi 250 hodin (alkalické baterie).
5.1.11 Rozměry přístroje: (d x š x h) = 190 x 60 x 40 mm Váha: 265 g
5.1.12 Přiložené bezpečnostní měřicí kabely jsou určeny jen pro napětí a proudy přístroje BENNING CM 1-3. Měřící hroty je možné chránit krytkou a je možné je uchytit do přístroje k tomu určeným úchytkám pro transport nebo provádění vlastního měření.
5.1.13 Rozevření kleští: 16 mm
6. Podmínky prostředí
- BENNING CM 1-3 je určen pro měření v suchém prostředí,
- Maximální nadmořská výška při měření: 2000 m,
- Kategorie přepětí / nastavení: IEC 60664 / IEC 61010-1 → 600 V kategorie IV; 1000 V kategorie III,
- Stupeň znečistitelnosti: 2
- Stupeň krytí: IP 30 (DIN VDE 0470-1 IEC /EN 60529)
3 - první číslice : ochrana proti přívodu nebezpečných dílů a ochrana proti cizím tělesům, menší než 2,5 mm průměru 0 - druhá číslice : není ochrana proti vodě
- Pracovní teplota a relativní vlhkost:
Při teplotě od 0 °C do 30 °C: relativní vlhkost menší 80 %,
Při teplotě od 31 °C do 40 °C: relativní vlhkost menší 75 %,
Při teplotě od 41 °C do 50 °C: relativní vlhkost menší 45 %,
- Skladovací teploty: BENNING CM 1-3 může být skladován při teplotách od - 20 °C do + 60 °C relativní vlhkost menší než 80 %. Baterie musí být vyňaty.
7. Elektrické údaje
Poznámka: Přesnost měření se udává jako součet
- relativního podílu měřené hodnoty a
počtu číslic (t.j. zobrazení čísla na posledních místech).
Přesnost měření platí při teplotách od 23 °C ± 5 °C a při relativní vlhkosti menší než 80 %.
7.1 Rozsahy střídavého napětí
Vstupní odpor je 2 MΩ paralelně 100 pF. Naměřená hodnota se získává zprůměrováním a zobrazuje se jako efektivní hodnota.
| Měřící rozsah Rozlišení Přesnost měření Ochrana před přetížením | ||
| 200 V 0,1 V | ± (1,5 % hodnoty měření + 5 číslice) frekvenční rozsah 50 Hz - 500 Hz | 750 V_eff 1000 V stejnosměrné napětí |
| 750 V 1 V | ± (1,5 % hodnoty měření + 5 číslice) frekvenční rozsah 50 Hz - 500 Hz | 750 V_eff 1000 V stejnosměrné napětí |
7.2 Rozsahy stejnosměrného napětí
Vstupní odpor je 2 MΩ
| Měřící rozsah Rozlišení Přesnost měření | Ochrana před přetížením | ||
| 200 V | 0,1 V | ± (1,0 % hodnoty měření + 2 číslice) | 750 V1000 V stejnosměrné napětí |
| 1000 V | 1 V | ± (1,0 % hodnoty měření + 2 číslice) | 750 V1000 V stejnosměrné napětí |
7.3 Rozsahy střídavého proudu
(v otvoru pro měření je uložen jedno žilový vodič s průchodem střídavého proudu)
| Měřící rozsah | Rozlišení | Přesnost měření | Ochrana před přetížením |
| 200 A | 0,1 A | ± (3,0 % hodnoty měření + 3 číslice) frekvenční rozsah 50 Hz - 60 Hz | 400 A |
Chyba v měření při paralelně položených průchozích vodičích : menší než 0,08 A/ A
7.4 Rozsahy odporu
Ochrana před přetížením: 600 V _eff
| Měřící rozsah | Rozlišení | Přesnost | Napětí při chodu naprázdno |
| 200 Ω | 0,1 Ω | ± (1,0 % naměřené hodnoty + 5 číslic) | 1,3 V |
| 2 kΩ | 1 Ω | ± (1,0 % naměřené hodnoty + 2 číslic) | 1,3 V |
| 20 kΩ | 10 Ω | ± (1,0 % naměřené hodnoty + 2 číslic) | 1,3 V |
| 200 kΩ | 100 Ω | ± (1,0 % naměřené hodnoty + 2 číslic) | 1,3 V |
| 2 MΩ | 1 kΩ | ± (1,0 % naměřené hodnoty + 2 číslic) | 1,3 V |
| 20 MΩ | 10 kΩ | ± (1,9 % naměřené hodnoty + 5 číslic) | 1,3 V |
7.5 Měření diod a zkouška obvodů
Udávaná přesnost měření platí v rozsahu mezi 0,4 V a 0,8 V.
Ochrana před přetížením: 600 V _eff
Zabudovaný bzučák zazní při odporu R menším než 50 Ω.
| Měřící rozsahv | Rozlišení | Maximální měřící proud | Napětí při chodu naprázdno | Naprázdno |
| 1 mV | ± (1,5% naměřené hodnoty + 0,05 V) | 1,5 mA | 3,0 V |
8. Měření s BENNING CM 1-3
8.1 Příprava na měření
Používejte a skladujte jen za předepsaných skladovacích a pracovních teplotních podmínek, zabraňte dlouhodobému slunečnímu osvitu.
- Překontrolujete údaje o jmenovitém napětí a proudu na bezpečnostních měřících kabelech. Součástí dodávky jsou bezpečnostní měřící kabely odpovídající jmenovitém napětí a proudu BENNING CM 1-3.
- Překontrolujete izolaci na bezpečnostních měřících kabelech. Pokud je poškozená, okamžitě je vyměňte.
- Překontrolujete průchodnost bezpečnostních měřících kabelů. Pokud jsou vodiče poškozeny, okamžitě je vyměňte.
- Než změníte otočným voličem ② funkci, odpojte bezpečnostní měřící
kabely od měřeného místa.
- Silná rušení v blízkosti BENNING CM 1-3 mohou vést k nestabilitě zobrazení a k chybám měření.
8.2 Měření napětí

Prověřte maximální napětí proti zemi! Nebezpečí úrazu trickým proudem!
Nejvyšší napětí na zdířkách,
- COM-zdířka 6
- zdířka pro V, Ω ⑦ pro měření napětí, odporu a diod a průchodu proti BENNING CM 1-3 proti zemi může být 1000 V.
- Otočným voličem ② zvolit na BENNING CM 1-3 požadovanou funkci (V AC) nebo (V DC).
- Černý měřící kabel připojit ke zdířce COM ⑥.
- Červený měřící kabel připojit ke zdířce pro V, Ω ⑦
- Měřící kabely spojit s měřenými body, na displeji ③ odečíst naměřenou hodnotu.
Viz. obr. 2: Měření stejnosměrného napětí
Viz. obr. 3: Měření střídavého napětí
8.3 Měření střídavého proudu
8.3.1 Příprava pro měření
Používejte a skladujte multimetrové kleště BENNING CM 1-3 jen dle předepsaných podmínek a zabraňte dlouhodobému slunečnímu osvitu.
- Silné zdroje rušení u přístroje BENNING CM 1-3 mohou vést k nestabilnosti měření.

K vstupům BENNING CM 1-3 nepřipojujte žádné napět Eventuelně odpojte měřící kabely.
8.3.2 Měření proudu
- Otočným spínačem ② zvolte požadovanou funkci s A \~ označením
- Mezi čelisti měřících kleští vložte jedno žilový vodič
- Změřenou hodnotu odečíst na digitálním displeji ③.
Viz. obr. 4: Měření střídavého proudu
8.4 Měření odporu
- Otočným voličem ② na BENNING CM 1-3 zvolit požadovanou funkci (Ω).
- Černý měřící kabel připojit ke zdířce COM ⑥.
- Červený měřící kabel připojit ke zdířce pro V, Ω ⑦.
- Měřící kabely spojit s měřenými body, na displeji ③ odečíst naměřenou hodnotu.
Upozornění:
- Přesvědčte se pro správné měření, že na měřících místech není napětí.
- Výsledek měření u malých odporů ze vylepšit změřením vlastního odporu měřících hrotů spojením do zkratu a naměřenou hodnotu odečíst od sku-tečné naměřené hodnoty.
Viz. obr. 5: Měření odporu
8.5 Test diod
- Černý měřící kabel připojit ke zdířce COM ⑥.
- Červený měřící kabel připojit ke zdířce pro V, Ω ⑦.
- Měřící kabely spojit s měřenými body, na displeji ③ odečíst naměřenou hodnotu.
- Pro běžnou křemíkovou diodu v propustném směru bude napětí mezi 0,400 V a 0,900 V. Hodnota "000" značí zkrat v diodě, hodnota „OL“ značí přerušení diody.
- V nepropustném směru značí hodnota "OL" diodu bez vady. Pokud je dioda vadná, budou zobrazeny hodnoty „000“ nebo jiné.
Viz. obr. 6: Test diod/ Zkouška obvodu se bzučákem
8.6 Zkouška obvodu se bzučákem
- Otočným voličem ② zvolit požadovanou funkci (→) a HOLD-→ tlačítko "zkousku obvodu".
- Černý měřící kabel připojit ke zdířce COM ⑥.
- Červený měřící kabel připojit ke zdířce pro V, Ω ⑦.
- Měřící kabely spojit s měřenými body. Pokud je odpor obvodu nižší než 50 Ω, zazní zabudovaný bzučák.
Viz. obr. 6: Test diod/ Zkouška obvodu se bzučákem
8.7 Indikátor napětí
Funkce indikace napětí je možná z každé polohy otočného voliče. Jako indikátoru napětí není zapotřebí žádných měřicích kabelů (bezkontaktní evidence střídavého pole). V hořením pásmu za LED se nachází snímací čidlo. Při aktivaci tlačítka 5 „VoltSensor“ zhasne indikační displej (pokud byl zapnutý). Dojde-li k lokalizaci napětí, ozve se akustický a červený LED signál 10. K optické indikaci dochází pouze u uzemněných sítí střídavého proudu! Jednopólovým měřicím kabelem může být zjištěna také fáze.
Upozornění pro praxi: Přerušení (v případě zlomení kabelů) ve volně ležících kabelech, např. kabelových bubnech, světelných řetězcích atd., lze sledovat od místa napájení (fáze) až po místo přerušení.
Funkční pásmo: : ≥ 230 V
Viz obrázek 7: Indikátor napětí s bzučákem
8.7.1 Kontrola fází
- Černý bezpečnostní měřicí kabel spojte se zdířkou pro COM ⑥ na BENNING CM 1-3.
- Bezpečnostní měřicí kabel spojte s bodem měření (částí zařízení) a stiskněte tlačítko „VoltSensor“ 5.
- Svítí-li červená indikace LED 10 a ozve-li se akustický signál, vyskytuje se na tomto bodě měření (části zařízení) fáze uzemněného střídavého napětí.
9. Údržba

Před otevřením BENNING CM 1-3 odpojte od napětí! Nebezpečí úrazu elektrickým proudem!
Práce na otevřeném BENNING CM 1-3 pod napětím jsou vyhrazeny pouze odborníkům, kteří přitom musí dbát zvýšené opatrnosti.
Oddělte BENNING ČM 1-3 od napětí, než přístroj otevřete:
- odpojte oba měřící kabely od měřeného objektu.
- odpojte oba měřící kabely od BENNING CM 1-3.
- Otočným spínačem ② zvolte funkci „OFF“.
9.1 Zajištění přístroje
Za určitých podmínek nemůže být bezpečnost při používání BENNING CM 1-3 zajištěna, například při:
- zřejmém a viditelném poškození krytu přístroje,
- chybách při měření,
- zřejmých následcích delšího chybného skladování a
- zřejmých následcích špatného transportu.
V těchto případech BENNING CM 1-3 ihned vypněte, odpojte od měřených bodů a zajistěte, aby přístroj nemohl být znovu použit jinou osobou.
9.2 Čištění
Kryt přístroje čistěte opatrně čistým a suchým hadříkem (výjimku tvoří speciální čistící ubrousky). Nepoužívejte žádná rozpouštědla ani čistící prostředky. Zejména dbejte toho, aby místo pro baterie ani bateriové kontakty nebyly znečištěny vyteklým elektrolytem. Pokud k vytečení elektrolytu dojde nebo je bateriová zásuvka znečištěna bílou úsadou, vyčistěte je také čistým a suchým hadříkem.
9.3 Výměna baterií

Před otevřením BENNING CM 1-3 odpojte od napětí! Nebezpečí úrazu elektrickým proudem!
BENNING CM 1-3 je napájen dvěma zabudovanými 1,5 V bateriemi. Baterii vyměňte (obr. 7) pokud se na displeji objeví symbol baterie ③.
Takto vyměníte baterii:
- odpojte oba měřící kabely od měřeného objektu
- odpojte oba měřící kabely
- otočným spínačem ② zvolte funkci „OFF“
- uvolněte šroub krytu baterií
- sundejte kryt baterií
- Vyjměte vybité baterie z bateriové schránky.
- Vložte nové baterie pólově správně do bateriové schránky.
- Přiložte kryt baterií na jeho místo v krytu a utáhněte šroubek.
Obr. 8: Výměna baterie

Šetřete životní prostředí! Baterie nesmí do běžného domovního odpadu! Vyhazujte baterie jen na místech k tomu Informujte se u Vašeho správce pro odpadky.
urč
9.4 Kalibrace
BENNING zaručuje dodržení technických specifikací a údajů přesnosti, uvedených v návodu k obsluze, pro první rok po datu dodávky.
Pro udržení deklarované přesnosti měření musí být přístroj pravidelně kalibrován naší dílnou. Doporučujeme provádět kalibraci jednou ročně. Záruční a pozáruční servis zajišťuje:
10. Technické údaje měřícího příslušenství
- Norma: EN 61010-031,
- Maximální měřené napětí proti zemi ( ÷) a měřící kategorie:
s nástrčnou čepičkou: 1000 V CAT III, 600 V CAT IV,
bez nástrčné čepičky: 1000 V CAT II, - Maximální měřené proud 10 A,
- Ochranná třída II (回), průchozí dvojitá nebo zesílená izolace,
- Stupeň znečištění: 2,
- Délka: 1,4 m, AWG 18,
- Podmínky okolí:
barometrická výška při měření: maximálně 2000 m,
teplota 0 °C až + 50 °C, vlhkost 50 % až 80 % - Používejte vodiče jen v bezvadném stavu a takovým způsobem, který odpovídá tomuto návodu, protože v opačném případě může být poškozena k tomu určená ochrana.
- Vyřad'te vodič, pokud je izolace poškozená nebo pokud došlo k přerušení ve vedení/ zástrčce.
- Nedotýkejte se holých kontaktních hrotů. Dotýkejte se pouze rukojeti!
- Zasuňte zahnuté přípojky do zkoušecího nebo měřícího přístroje.
11. Ochrana životního prostředí

Po ukončení životnosti přístroje prosím předejte přístroj příslušným sběrným místům na likvidaci.
