BRUKSANVISNING MM P3 BENNING

Bild 2: Likspänningsmätning

Bild 3: Växelspänningsmätning

Bild 4: Resistansmätning

Bild 8: Frekvens- / pulskvotsmätning

Bild 10: Användning av skyddsfodralet

  1. Måling med BENNING MM P3
400 mV 0,1 mV ± (0,7 % av måleverdien + 5 siffer)600 VDC
4 V 1 mV ± (0,6 % av måleverdien + 2 siffer)600 VDC
40 V 10 mV± (0,6 % av måleverdien + 2 siffer)600 VDC
400 V100 mV± (0,6 % av måleverdien + 2 siffer)600 VDC
600 V1 V± (0,7 % av måleverdien + 5 siffer)600 VDC

7.2 Vekselspenningsområder (Bryterstilling: V_AC , Hz, %)

Inngangsmotstanden er 10 MΩ parallelt 100 pF.

MåleområdeOppløsningMålenøyaktighet *1i frekvensområdet 50 Hz - 500 HzOverbelastningsvern
400 mV0,1 mV ± (1,5 % av måleverdien + 5 siffer)600 V_eff
4 V1 mV ± (0,9 % av måleverdien + 5 siffer)600 V_eff
40 V10 mV± (0,9 % av måleverdien + 5 siffer)600 V_eff
400 V100 mV± (0,9 % av måleverdien + 5 siffer)600 V_eff

$$ 600 \text{ V } 1 \text{ V} \pm (0,9 \% \text{ av måleverdien + 5 siffer}) $$

$$ 6 0 0 \mathrm{V} _ {\text { eff }} $$

7.3 Motstandsområder (Bryterstilling: Ω,→+)

400 Ω 0,1 Ω ± (0,9 % av måleverdien + 5 siffer) 0,4 V
4 kΩ 1 Ω ± (0,9 % av måleverdien + 2 siffer) 0,4 V
40 kΩ10 Ω± (0,9 % av måleverdien + 2 siffer)0,4 V
400 kΩ100 Ω± (0,9 % av måleverdien + 2 siffer)0,4 V
4 MΩ1 kΩ± (1,5 % av måleverdien + 5 siffer)0,4 V
40 MΩ10 kΩ± (1,5 % av måleverdien + 5 siffer)0,4 V

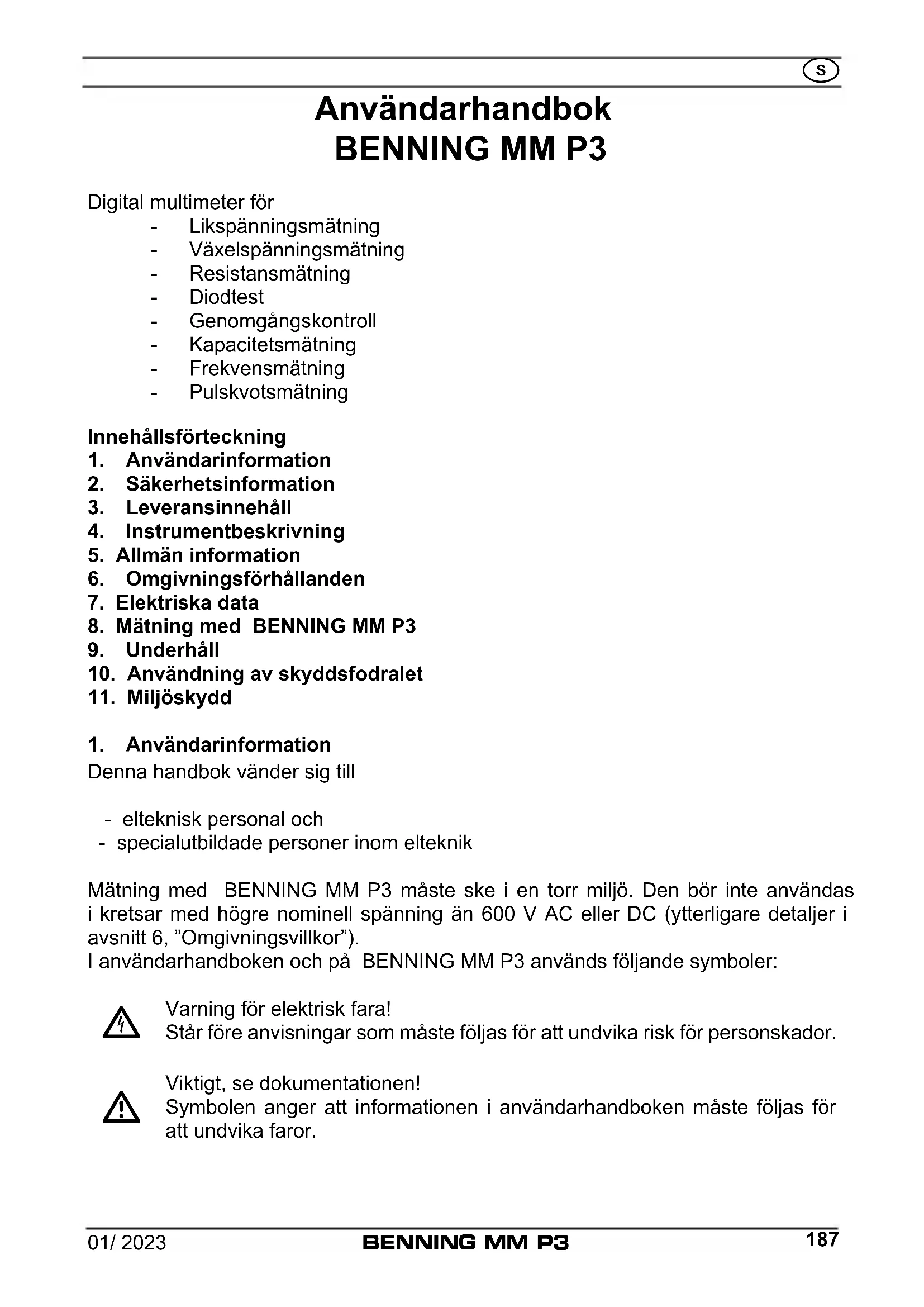

Användarhandbok BENNING MM P3

Digital multimeter för

  • Likspänningsmätning
  • Växelspänningsmätning
  • Resistansmätning
  • Diodtest
  • Genomgångskontroll
  • Kapacitetsmätning
  • Frekvensmätning
  • Pulskvotsmätning

Innehållsförteckning

  1. Användarinformation
  2. Säkerhetsinformation
  3. Leveransinnehåll
  4. Instrumentbeskrivning
  5. Allmän information
  6. Omgivningsförhållanden
  7. Elektriska data
  8. Mätning med BENNING MM P3
  9. Underhåll
  10. Användning av skyddsfodralet
  11. Miljöskydd

1. Användarinformation

Denna handbok vänder sig till

  • elteknisk personal och
  • specialutbildade personer inom elteknik

Mätning med BENNING MM P3 måste ske i en torr miljö. Den bör inte användas i kretsar med högre nominell spänning än 600 V AC eller DC (ytterligare detaljer i avsnitt 6, "Omgivningsvillkor").

I användarhandboken och på BENNING MM P3 används följande symboler:

BENNING MM P3 - Användarinformation - 1

Varning för elektrisk fara!

Står före anvisningar som måste följas för att undvika risk för personskador.

BENNING MM P3 - Användarinformation - 2

Symbolen anger att informationen i användarhandboken måste följas för att undvika faror.

BENNING MM P3 - Användarinformation - 3

Denna symbol på BENNING MM P3 betyder att BENNING MM P3 är utrustad med skyddsisolering (skyddsklass II).

BENNING MM P3 - Användarinformation - 4

Den här symbolen visas på skärmen när batteri har laddats ur.

BENNING MM P3 - Användarinformation - 5

Denna symbol kännetecknar fältet "diodtest".

BENNING MM P3 - Användarinformation - 6

Denna symbol kännetecknar området "genomgångskontroll". Summern används som akustisk resultatåtergivning.

BENNING MM P3 - Användarinformation - 7

Denna symbol kännetecknar fältet "kapacitetskontroll".

BENNING MM P3 - Användarinformation - 8

(DC) Likspänning.

BENNING MM P3 - Användarinformation - 9

(AC) Växelspänning

BENNING MM P3 - Användarinformation - 10

Jord (spänning mot jord).

2. Säkerhetsinformation

Instrumentet är konstruerat och testat enligt

DIN VDE 0411 del 1/ EN 61010-1

DIN VDE 0411 del 2-033/ EN 61010-2-033

DIN VDE 0411 del 031/ EN 61010-031

och har lämnat fabriken i ett säkert och fungerande skick.

För att behålla detta skick och säkerställa en säker hantering av instrumentet måste användaren följa de anvisningar och varningar som finns i den här handboken. Tjäns-tefel och försummelse av varningar kan leda till allvarliga skador eller dödsfall.

BENNING MM P3 - Säkerhetsinformation - 1

Var mycket försiktig vid arbeten med oskyddade ledare eller starkström. En kontakt med ledare kan orsaka en elektrisk stöt.

BENNING MM P3 - Säkerhetsinformation - 2

BENNING MM P3 får endast användas i kretsar i överspänningskategori II med en ledare på högst 600 V mot jorden eller överspänningskategori III med en ledare på högst 300 V mot jorden.

Observera att arbete med strömförande delar och anläggningar i sig är farligt. Även spänningar från 30 V AC och 60 V DC kan vara dödliga för människor.

BENNING MM P3 - Säkerhetsinformation - 3

Före varje användning, kontrollera instrumentet och kablarna efter eventuella skador.

Om det finns risk för att användning inte är helt säker, stäng av instrumentet och se till att det inte kan användas oavsiktligt.

Säker användning kan inte längre antas

  • om instrumentet eller mätkaböar uppvisar skador,
  • om instrumentet inte längre fungerar,
  • efter långvarig förvaring under ogynnsamma förhållanden,
  • efter svåra transportförhållanden,
  • utrustningen eller mätledningarna är fuktiga.

BENNING MM P3 - Säkerhetsinformation - 4

För att förhindra fara

- rör inte de bara mätspetsarna på mätkablarna

3. Leveransinnehåll

Leveransinnehållet för BENNING MM P3 innehåller:

3.1 en BENNING MM P3 med två fasta säkerhetsmätkablar, svart och röd (L = 0,6 m, spets ∅ = 2 mm),
3.2 ett skyddsfodral
3.3 två 1,5 V-batterier (LR44) är installerade i instrumentet för första idrifttagning,
3.4 en användarhandbok.

Förbrukningsdelar:

- BENNING MM P3 drivs av två 1,5 V-batterier (LR 44).

4. Instrumentbeskrivning

se bild 1: Framsida

Skärm- och användarelement i bild 1 betecknar följande:

① Digitalskärm för mätvärde och överskridande av mätområdet
② Polaritetsvisning,
③ Batteriindikator, visas vid urladdat batteri,
④ HOLD-knapp, sparar det visade mätvärdet,
⑤ SELECT-knapp för val av andra- eller tredjehansfunktion,
6 RANGE-knapp, omkoppling mellan automatiskt och manuellt mätområde,
⑦ Vridbrytare, för val av mätfunktion,
⑧ Säkerhetsmätkabel (röd), positiv ^1 anslutning för V, Ω, +Hz,
9 COM-säkerhetsmätkabel (svart), gemensam anslutning för spännings-, resistans-, frekvens-, pulskvots- och kapacitetsmätning, genomgångskontroll och diodtest, 1) Detta betecknar den automatiska polaritetsvisningen för likspänning

5. Allmän information

5.1 Allmän information om multimetern

5.1.1 Den digitala skärmen ① är en 3^5/_6 -siffrig LCD-skärm med 14 mm stilhöjd med decimalkomma. Det högsta visningsbara värdet är 5000.
5.1.2 Polaritetsvisningen ② fungerar automatiskt. Endast en polaritet gentemot anslutningen indikeras med tecknet "-".
5.1.3 Överskridande av mätområdet visas med "0L" eller "- 0L" och ibland med en akustisk varning.
Varning! Ingen indikering eller varning vid överbelastning!

5.1.4 Att spara mätvärdet "HOLD": Genom att använda knappen "HOLD" ④ sparas mätresultatet. Samtidigt visas symbolen "HOLD" på skärmen. Genom att trycka på knappen igen återgår skärmen till mätläget.

5.1.5 Knappen "SELECT" ⑤ väljer andra- eller tredjehandsfunktionen på vridbrytaren.

Observera:

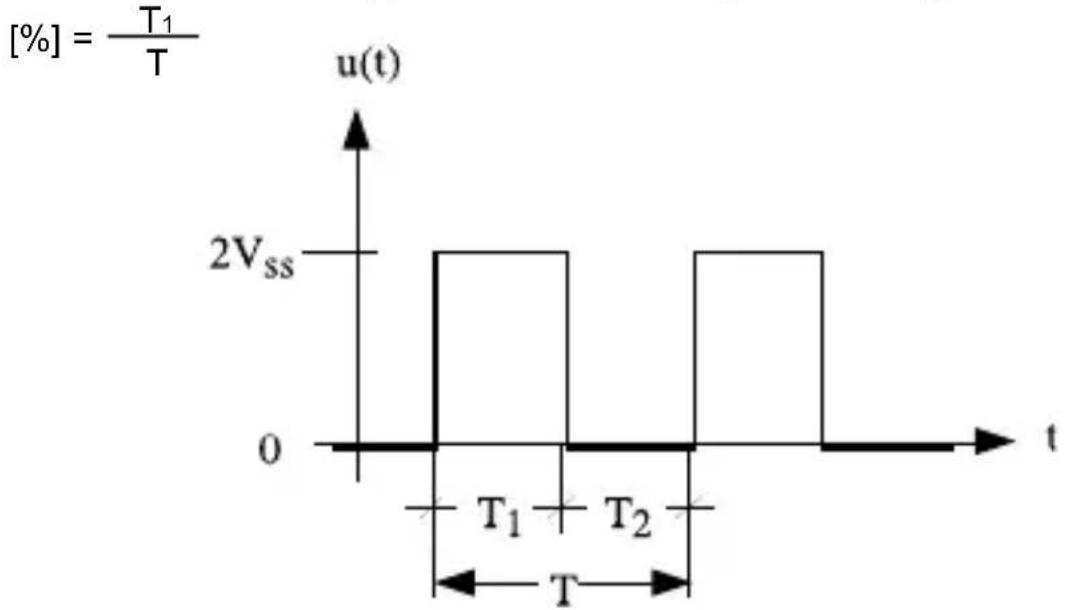

Funktionen "%" beskriver knappförhållandet mellan periodiska signaler.

BENNING MM P3 - Observera: - 1

line | Time | Voltage (u(t)) | |------|----------------| | 0 | 0 | | T₁ | 2Vss | | T₂ | 0 |

5.1.6 Områdesknappen "RANGE" ⑥ används för att bläddra koppla till manuellt mätområde, samtidigt som indikatorn "AUTO" försvinner från skärmen. Genom att trycka länge (1 sek.) på knappen väljs det automatiska områdesvalet (indikator "AUTO").
I läget har knappen "RANGE" en relativvärdesfunktion "REL Δ". Genom att trycka på knappen lagras aktuellt mätvärde och differensen (offset) mellan lagrat mätvärde och följande värden visas. Relativvärdesfunktionen "REL Δ" möjliggör nollställning av kapacitetsområdet om mätkablarna inte är anslutna. Genom att trycka på knappen igen återgår instrumentet till normal-läget.
5.1.7 Mättsnabbheten på BENNING MM P3 uppgår nominellt till 3 mätningar per sekund för digital visning.
5.1.8 BENNING MM P3 slås av eller på med hjälp av vridbrytaren ⑦. Avstängt läge "OFF".
5.1.9 BENNING MM P3 stänger av sig självt efter ca 30 minuter (APO, AutoPower-Off). Den automatiska avstängeningen at avaktiveras genom trycka på knappen "RANGE" samtidigt som du vrider omkopplaren på BENNING MM P3 från läget "OFF".
5.1.10 Temperaturkoefficient av mätvärdet: 0,2 x (angiven mätnoggrannhet)/ °C < 18 °C eller > 28 °C, i förhållande till värdet vid referenstemperaturen på 23 °C.
5.1.11 BENNING MM P3 drivs av två 1,5 V-batterier (LR44).
5.1.12 Om spänningen sjunker under den avsedda driftspänning för BENNING MM P3, visas en batterisymbol ③ på skärmen ①.
5.1.13 Batteriernas livslängd är cirka 100 timmar (alkaliskt batteri).

5.1.14 Mått: (L x B x H) = 132 x 86 x 19 mm med skyddsfodral

Vikt: 130 g med skyddsfodral och batteripaket

5.1.15 Säkerhetsmätkablarna är utrustade med 2 mm-kontakter. De anslutna säkerhetsmätkablarna motsvarar den nominella spänningen för BENNING MM P3.

6. Omgivningsförhållanden

  • BENNING MM P3 är avsedd för mätning under torra förhållanden,
  • Högsta barometriskt mått vid mätningar: 2000 m,
  • Överspänningskategori/ installationskategori: IEC 60664-1/ IEC 61010-1 → 300 V kategori III, 600 V kategori II
  • Föroreningsgrad: 2,
  • Skyddsklass: IP 30 DIN VDE 0470-1 IEC/EN 60529

IP30 betyder: skydd mot åtkomst till farliga delar och skydd mot främmande föremål, (3 - första märksiffran). Inget vattenskydd, (0 - andra märksiffran).

- Arbetstemperatur och relativ luftfuktighet:

Vid arbetstemperatur på 0 °C till 30 °C: relativ luftfuktighet under 80 %, Vid arbetstemperatur på 31 °C till 40 °C: relativ luftfuktighet under 75 %, Vid arbetstemperatur på 41 °C till 50 °C: relativ luftfuktighet under 45 %,

- Förvaringstemperatur: BENNING MM P3 kan förvaras i temperaturer från - 20 °C till + 60 °C (luftfuktighet 0 till 80 %). I sådana fall ska batterierna tas ut ur instrumentet.

7. Elektriska data

  • en relativ andel av mätvärdet och
  • ett antal decimaler (d.v.s. siffersteg i den sista positionen).

Denna mätnoggrannhet gäller vid temperaturer på 18 °C till 28 °C och en relativ luftfuktighet på under 80 %.

7.1 Likspänningsområde (brytarläge: V_DC , mV_DC )

Ingångsresistansen är 10 M Ω.

Mätområde Upplösning Mätnoggrannhet Överbelastningsskydd

400 mV 0,1 mV ± (0,7 % av mätvärdet + 5 decimaler)600 V _DC
4 V 1 mV± (0,6 % av mätvärdet + 2 decimaler)600 V _DC
40 V10 mV± (0,6 % av mätvärdet + 2 decimaler)600 V _DC
400 V100 mV± (0,6 % av mätvärdet + 2 decimaler)600 V _DC
600 V1 V± (0,7 % av mätvärdet + 5 decimaler)600 V _DC

7.2 Växelspänningsområde (brytarläge: V_AC , Hz, %)

Ingångsresistansen är 10 MΩ i parallell 100 pF.

Mätområde Upplösning

Mätnoggrannhet ^*1 inom frekvensområdet 50 Hz - 500 Hz

Överbelastningsskydd

400 mV 0,1 mV ± (1,5 % av mätvärdet + 5 decimaler)

600 V _eff

4 V 1 mV ± (0,9 % av mätvärdet + 5 decimaler) 600 V _eff

40 V 10 mV ± (0,9 % av mätvärdet + 5 decimaler) 600 V _eff

400 V 100 mV ± (0,9 % av mätvärdet + 5 decimaler) 600 V _eff

600 V 1 V ± (0,9 % av mätvärdet + 5 decimaler) 600 V _eff

Mätvärdet på BENNING MM P3 erhålls genom medelvärdeslikriktning och visas som effektivvärde.

*1 Mätnoggrannheten är specificerad för en sinuskurva. Vid en kurvform som inte är sinusformad blir visningsvärdet mindre exakt.

7.3 Resistansområde (brytarläge: Ω, ▶)

Överbelastningsskydd vid resistansmätning: 600 V _eff

Mätområde Upplösning Mätnoggrannhet Max. tomgångsspänning

400 Ω0,1 Ω± (0,9 % av mätvärdet + 5 decimaler)0,4 V
4 kΩ1 Ω± (0,9 % av mätvärdet + 2 decimaler)0,4 V
40 kΩ10 Ω± (0,9 % av mätvärdet + 2 decimaler)0,4 V
400 kΩ100 Ω± (0,9 % av mätvärdet + 2 decimaler)0,4 V
4 MΩ1 kΩ± (1,5 % av mätvärdet + 5 decimaler)0,4 V
40 MΩ10 kΩ± (1,5 % av mätvärdet + 5 decimaler)0,4 V

7.4 Diodtest och genomgångskontroll (läge: Ω, →, )

Överbelastningsskydd: 600 V _eff

Den inbyggda summern låter om resistansen R är mindre än 50 Ω.

MätområdeUpplösningMax. MätströmMax. tomgångsspänning
1 mV1,1 mA1,5 V

7.5 Kapacitetsområde (brytarläge: -+)

Villkor: Ladda ur kondensatorer och lägg an mot motsvarande polaritet.

Överbelastningsskydd vid kapacitetsmätning: 600 V _eff

Mätområde Upplösning

50 nF10 pF± (5,0 % av mätvärdet + 0,2 nF)*
500 nF100 pF± (2,9 % av mätvärdet + 5 decimaler)
5 μF1 nF± (2,9 % av mätvärdet + 5 decimaler)
50 μF10 nF± (2,9 % av mätvärdet + 5 decimaler)
100 μF 100 nF± (2,9 % av mätvärdet + 5 decimaler)

Mättiden beror på kondensatorns storlek och kan vara upp till 20 sekunder.

* Mätnoggrannheten är specificerat för mätvärden från 10 nF och tidigare nollställning med knappen "RANGE/ REL Δ (−)".

7.6 Frekvensområden

Överbelastningsskydd vid frekvensmätning: 600 V _eff

7.6.1 Frekvensområde för rektangelvågor (brytarläge: Hz, %)

Mätområde UpplösningMätnoggrannhet för 5 Vss max. (rektangelvåg)Känslighet
5 Hz 0,001 Hz ± (0,3 % av mätvärdet + 5 decimaler) > 1,0 Vss (Rechteck)
50 Hz 0,01 Hz ± (0,3 % av mätvärdet + 5 decimaler) > 1,0 Vss (Rechteck)
500 Hz 0,1 Hz ± (0,3 % av mätvärdet + 5 decimaler) > 1,0 Vss (Rechteck)
5 kHz 1 Hz ± (0,3 % av mätvärdet + 5 decimaler) > 1,0 Vss (Rechteck)
50 kHz 10 Hz ± (0,3 % av mätvärdet + 5 decimaler) > 1,0 Vss (Rechteck)
500 kHz 100 Hz ± (0,3 % av mätvärdet + 5 decimaler) > 1,0 Vss (Rechteck)
5 MHz 1 kHz ± (0,3 % av mätvärdet + 5 decimaler) > 1,0 Vss (Rechteck)

7.6.2 Frekvensvisning för sinussignaler (brytarläge: V AC, Hz, %) och användning av "SELECT"-knappen

Mätnoggrannhet: ± (0,3 % + 5 decimaler) gäller för sinusspänningar upp till 600 V eff (10 Hz - 500 Hz) och visningsvärde i växelspänningsområde (V AC ) större än 50 % av mätområdesvärdet

7.7 Pulskvot för rektangelvågor (brytarläge: Hz, %)

Överbelastningsskydd vid pulskvot: 600 V _eff

Mätområde UpplösningMätnoggrannhet för 5 Vss max. (rektangelvåg, 5 Hz - 5 kHz)Känslighet (30 % x % x 70 %)
0,1 % - 99,9 % 0,1 %± (0,5 % av mätvärdet + 3 decimaler)>1,0 Vss (rektangel)

8. Mätning med BENNING MM P3

8.1 Förberedelser för att mäta

Använd och förvara BENNING MM P3 vid angivna förvarings- och arbetsförhållanden och undvik exponering från solljus.

  • De anslutna svarta och röda anslutningskablarna överensstämmer med gällande bestämmelser då dessa är oskadade.
  • Anslutna svarta och röda säkerhetsmätkablar måste skyddas mot nedsmutsning.
  • Kontrollera isoleringen på säkerhetsmätkablarna. Om isoleringen är skadad ska instrumentet kasseras omedelbart.
  • Kontrollera säkerhetsmätkablarnas genomgång. Om ledaren i säkerhetsmätkabeln är skadad måste instrumentet kasseras omedelbart.
  • Innan vridomklopplaren⑦ används för att välja en annan funktion måste säkerhetsmätkablarna tas bort från mätplatsen.
  • Starka störningskällor i närheten av BENNING MM P3 kan leda till instabil visning och mätfel.

8.2 Spänningsmätning

BENNING MM P3 - Spänningsmätning - 1

Se till att inte överskrida den högsta spänningen gentemot jordpotentialen! Elektrisk fara!

Högsta spänningen som kan föras till

- Säkerhetsmätkabel (röd) för V, Ω, , Hiz, 8

på BENNING MM P3 mot jorden ligger på 600 V.

  • Välj önskad funktion (V AC) eller (V DC) på BENNING MM P3 med hjälp av vridbrytaren ⑦.
  • Anslut säkerhetsmätkablarna till mätpunkten, och läs av mätvärdet på digital-skärmen ① på BENNING MM P3.
  • I läge (V _AC ) kan knappen "SELECT" ⑤ användas för att växla till frekvensmätning (tryck en gång) resp. pulskvotsmätning (tryck två gånger).

Observera:

I mindre spänningsområden kan indikationen "noll volt" misslyckas om säkerhetsmätkablarna är öppna. Kontrollera att BENNING MM P3 fungerar genom att kortsluta mätspetsarna.

se bild 2: Likspänningsmätning

se bild 3: Växelspänningsmätning

8.3 Resistansmätning

- Välj önskad funktion (Ω, ➤, 📋) på BENNING MM P3 med hjälp av vridbrytaren ⑦.

- Anslut säkerhetsmätkablarna till mätpunkten, och läs av mätvärdet på digitalskärmen ① på BENNING MM P3.

se bild 4: Resistansmätning

8.4 Diodtest

- Välj önskad funktion (Ω, ➤, 📋) på BENNING MM P3 med hjälp av vridbrytaren ⑦.

- Använd knapp "SELECT" ⑤ på BENNING MM P3 för att växla till diodtest (tryck en gång).

- Anslut säkerhetsmätkablarna till diodanslutningarna, och läs av mätvärdet på digitalskärmen ① på BENNING MM P3.

- För en normal Si-diod i flödesriktningen visas flödesspänningen mellan 0,400 V till 0,900 V. Om "000" visas, tyder det på en kortslutning i dioden, medan "OL" indikerar ett brott i dioden.

- För en diod i spärriktningen indikeras "OL". Om dioden är defekt indikeras "000" eller andra värden.

se bild 5: Diodtest

8.5 Genomgångskontroll med summer

  • Välj önskad funktion (Ω, ➡, 📋) på BENNING MM P3 med hjälp av vridbrytaren ⑦.
  • Använd knapp "SELECT" ⑤ på BENNING MM P3 för att växla till genomgångskontroll (tryck två gånger).
  • Anslut säkerhetsmätkablarna till mätpunkten.
  • Om resistansen mellan mätpunkterna understiger 50 Ω ljuder den inbyggda sum-

mern i BENNING MM P3.

se bild 6: Genomgångskontroll med summer

8.6 Kapacitetsmätning

BENNING MM P3 - Kapacitetsmätning - 1

Ladda ur kodensatorerna helt innan kapacitetsmätning! Ilägg aldrig någon spänning på uttagen vid kapacitetsmätning! In- strumentet kan skadas eller förstöras! Elektrisk fara kan komma från ett skadat instrument!

  • Välj önskad funktion ( ) på BENNING MM P3 med hjälp av vridbrytaren 7.
  • Bestäm kondensatorns polaritet och ladda ur kondensatorn fullständigt.
  • Nollställ eventuellt med knappen „RANGE/ REL Δ ( )“
  • Anslut säkerhetsmätkablarna till den urladdade kondensator som motsvarar kabelns polaritet, och läs av mätvärdet på digitalskärmen ① på BENNING MM P3.
    se bild 7: Kapacitetsmätning

8.7 Frekvensmätning

  • För att mäta rektangelvågor upp till 5 V _ss , välj önskad funktion (Hz, %) med vridbrytaren ⑦.
  • För att mäta sinussignaler upp till 600 V eff , välj önskad funktion (V AC , Hz, %) med vridbrytaren ⑦ och växla till frekvensmätning (Hz) med "SELECT"-knappen ⑤.
  • Observera minsta känslighet för frekvensmätningar på BENNING MM P3!
  • Anslut säkerhetsmätkablarna till mätpunkten, och läs av mätvärdet på digitalskärmen ① på BENNING MM P3.

se bild 8: Frekvens- / pulskvotsmätning

8.8 Pulskvotsmätning

  • Välj önskad funktion (Hz, %) på BENNING MM P3 med hjälp av vridbrytaren ⑦.
  • Använd knappen "SELECT" ⑤ på BENNING MM P3 för att växla till pulskvotsmätning (%) (tryck en gång).
  • Anslut säkerhetsmätkablarna till mätpunkten, och läs av mätvärdet på digitalskärmen ① på BENNING MM P3.
    se bild 8: Frekvens- / pulskvotsmätning

9. Underhåll

BENNING MM P3 - Underhåll - 1

Innan du öppnar BENNING MM P3, se till att instrumentet är helt spänningsfritt! Elektrisk fara!

Arbete med en öppnad BENNING MM P3 under spänning är uttryckligen reserverat för kvalificerade elektriker, som måste vidta särskilda åtgärder för att förhindra olyckor.

Se därför till att BENNING MM P3 är spänningsfri innan den öppnas:

- Ta först bort de både säkerhetsmätkablarna från mätobjektet.

- Ställ vridbrytaren ⑦ till läge "OFF".

9.1 Säkra instrumentet

Under vissa omständigheter kan säkerheten med arbetet med BENNING MM P3 inte längre garanteras, t.ex. vid:

  • synliga skador på höljet och säkerhetsmätkablarna,
  • felaktiga mätresultat,
  • igenkännbara konsekvenser efter långvarig förvaring under olämpliga förhållanden och
  • igenkännbara konsekvenser efter svåra transportförhållanden.

I dessa fall ska BENNING MM P3 omedelbart stängas av, tas bort från mätstället och säkras mot ytterligare användning.

9.2 Rengöring

Rengör höljet med en ren och torr trasa (med undantag för särskilda rengörings- dukar). Använd inga lösningsmedel eller slipmedel för att rengöra instrumentet. Kontrollera att batterifacket och batteriernas kontakter inte är täckta läckage från batterier. Om det finns avlagringar från läckande batterier runt batteriet eller i batterifacket rengör dessa med en torr trasa.

9.3 Batteribyte

BENNING MM P3 - Batteribyte - 1

Innan du öppnar BENNING MM P3, se till att instrumentet är helt spänningsfritt! Elektrisk fara!

BENNING MM P3 drivs av två 1,5 V-batterier (LR44). Byte av batteri (se bild 9) krävs när batterisymbolen ^3 visas på skärmen ^1 .

  • Ta bort säkerhetsmätkablarna från mätkretsen.
  • Ställ vridbrytaren ⑦ till läge "OFF".
  • Lägg BENNING MM P3 med framsidan nedåt och lossa skruven från underdelen.
  • Lyft försiktigt upp underdelen.

BENNING MM P3 - Batteribyte - 2

Lossa inga skruvar från den tryckta kretsen på BENNING MM P3!

  • Ta ut de urladdade batterierna ur batterifacket.
  • Sätt sedan de nya batterierna i på avsedd plats i batterifacket, pluspolen ska vara uppåt.
  • Sätt underdelen på ovandelen igen och fäst skruvarna.

Tänk på miljön! Batterier får inte kastas i hushållsavfallet. Lämna dem i batteriinsamlingen resp. ett inlämningsställe för specialavfall. Du kan hitta information om närmsta inlämningsställe hos kommunen.

9.4 Kalibrering

BENNING garanterar överensstämmelse med de tekniska specifikationerna och noggrannheten i uppgifter som anges i bruksanvisningen 1 år från leverans datum.

För att nå angiven mätnoggrannhet av mätresultaten måste enheten kalibreras regelbundet av vår fabriksservice. Vi rekommenderar att kalibrera instrumentet en gång per år. Skicka instrumentet till följande adress:

10. Användning av skyddsfodralet

Du kan förvara säkerhetsmätkablarna genom att linda dem runt instrumentet och fästa dem med kardborrebandet på insidan av skyddsfodralet.

se bild 10: Användning av skyddsfodralet

11. Miljöskydd

BENNING MM P3 - Miljöskydd - 1

Efter produktens livslängd, lämna in produkten till lämpligt insamlingsställe i din kommun.

KULLANMA TALİMATI BENNING MM P3

Manualassistent
Drivs av Anthropic
Väntar på ditt meddelande
Produktinformation

Märke : BENNING

Modell : MM P3

Kategori : Multimeter
