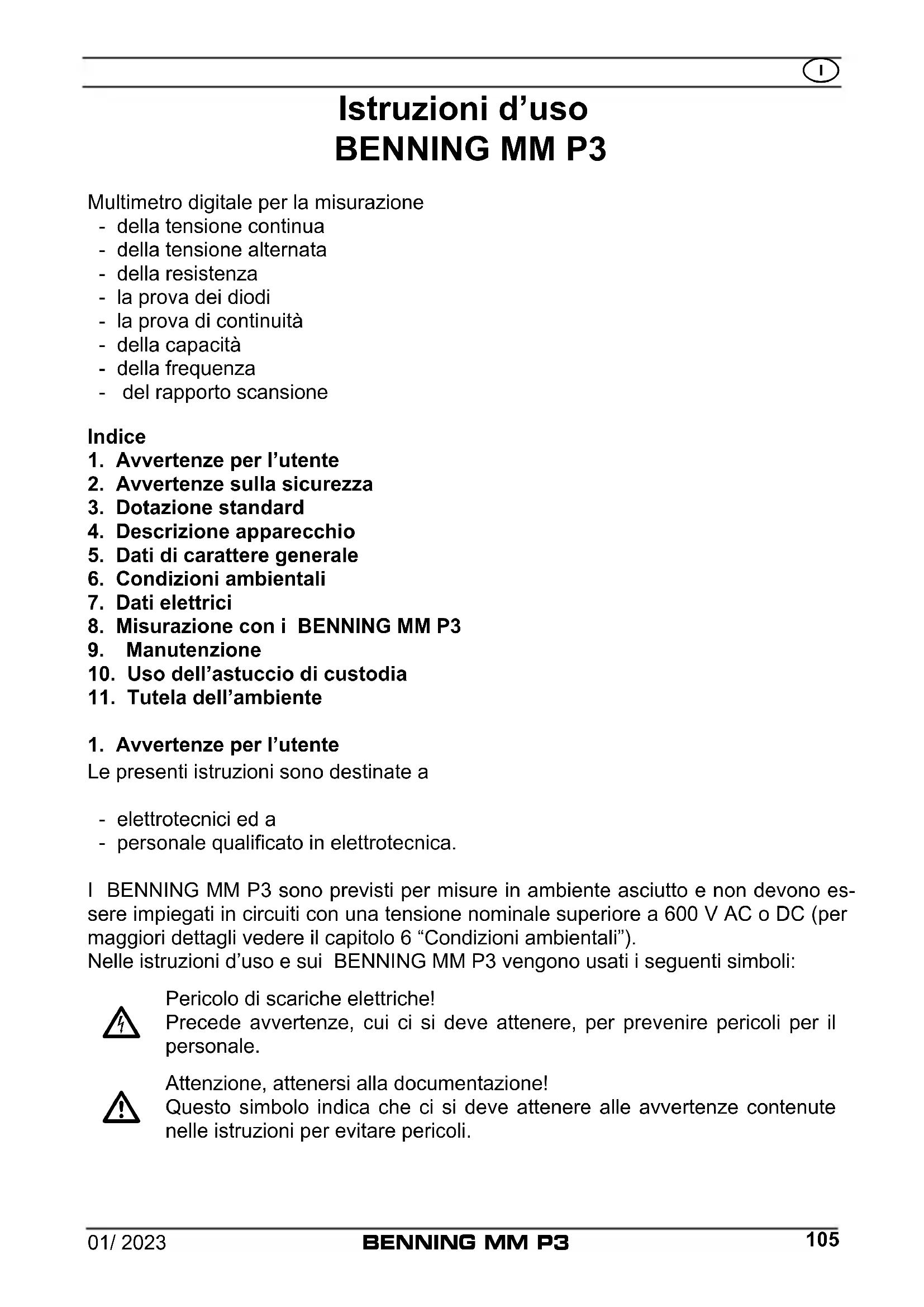

Istruzioni d'uso BENNING MM P3

Multimetro digitale per la misurazione

• della tensione continua
• della tensione alternata
• della resistenza
• la prova dei diodi
• la prova di continuità
• della capacità
• della frequenza
• del rapporto scansione

Indice

1. Avvertenze per l'utente
2. Avvertenze sulla sicurezza
3. Dotazione standard
4. Descrizione apparecchio
5. Dati di carattere generale
6. Condizioni ambientali
7. Dati elettrici
8. Misurazione con i BENNING MM P3
9. Manutenzione
10. Uso dell'astuccio di custodia
11. Tutela dell'ambiente

1. Avvertenze per l'utente

Le presenti istruzioni sono destinate a

• elettrotecnici ed a
• personale qualificato in elettrotecnica.

I BENNING MM P3 sono previsti per misure in ambiente asciutto e non devono essere impiegati in circuiti con una tensione nominale superiore a 600 V AC o DC (per maggiori dettagli vedere il capitolo 6 “Condizioni ambientali”).

Nelle istruzioni d'uso e sui BENNING MM P3 vengono usati i seguenti simboli:

Pericolo di scariche elettriche!

Precede avvertenze, cui ci si deve attenere, per prevenire pericoli per il personale.

Attenzione, attenersi alla documentazione!

Questo simbolo indica che ci si deve attenere alle avvertenze contenute nelle istruzioni per evitare pericoli.

Questo simbolo riportato sui BENNING MM P3 significa che i multimetri dispongono di isolamento di protezione (classe di protezione II).

Questo simbolo compare sul display per segnalare una batteria scarica.

Questo simbolo contrassegna il campo „prova dei diodi“.

Questo simbolo contrassegna il campo „prova di continuità“. Il cicalino emette un segnale acustico.

Questo simbolo contrassegna il campo „prova di capacità“.

(CC) tensione continua

(CA) tensione alternata

Massa (tensione verso terra)

2. Avvertenze sulla sicurezza

Il multimetro è stato costruito e collaudato in conformità a

DIN VDE 0411 parte 1/EN 61010-1

DIN VDE 0411 parte 2-033/EN 61010-2-033

DIN VDE 0411 parte 031/EN 61010-031

ed ha lasciato lo stabilimento in un ineccepibile stato di sicurezza. Per mantenere tale stato e garantire un esercizio sicuro, l'utente deve osservare le avvertenze e le segnalazioni di pericolo contenute nelle presenti istruzioni. Comportamenti erronei e l'inosservanza degli avvertimenti possono provocare lesioni gravi o morte.

Usare la massima accortezza durante lavori su conduttori nudi o sul cavo d'alimentazione principale. Un eventuale contatto con i conduttori può causare un elettroshock.

Il multimetro può essere utilizzato solo in circuiti della categoria di sovratensione II con conduttore da max. 600 V rispetto a terra oppure della categoria di sovratensione III con conduttore da max. 300 V rispetto a terra.

Tenere presente che lavori eseguiti su parti ed impianti sotto tensione sono fondamentalmente pericolosi. Già tensioni a partire da 30 V CA e 60 V CC possono implicare pericolo di morte.

Prima di ogni messa in esercizio controllare che il multimetro ed i relativi cavi non presentino danni.

Se si presume che non sia più possibile un esercizio sicuro, si deve allora mettere fuori servizio lo strumento ed al sicuro da un esercizio non intenzionale.

È da presumere che non sia più possibile un esercizio sicuro,

• se lo strumento o le sonde mostrano danni evidenti,
• se lo strumento non funziona più,
• dopo prolungato stoccaggio in condizioni sfavorevoli,
• in seguito a condizioni particolari di trasporto,
• presenza di umidità nell'apparecchio o nei circuiti di misura.

Per escludere qualsiasi pericolo,

- non toccare i puntali nudi delle sonde,

3. Dotazione standard

Fanno parte della dotazione standard dei BENNING MM P3:

3.1 BENNING MM P3 con due cavi fissi per il controllo di sicurezza, nero e rosso (L = 0,6 m; ∅ della punta = 2 mm),
3.2 un astuccio di custodia,
3.3 due batterie da 1,5 V (LR 44) sono inserite nel multimetro come prima dotazione
3.4 istruzioni d'uso.

Avvertenza sulle parti soggette ad usura:

- i BENNING MM P3 vengono alimentati da due batterie integrate da 1,5 V (LR 44).

4. Descrizione apparecchio

Vedi illustrazioni 1: Lato anteriore apparecchio

Gli elementi di indicazione e comando riportati nelle illustrazioni 1 vengono definiti come segue:

① Display digitale, per l'indicazione del valore di misura e del superamento di portata
② Indicazione di polarità
③ Indicazione stato di carica batterie, compare se la batteria è scarica
④ Tasto HOLD, memorizzazione del valore di misura indicato
⑤ Tasto SELECT, per la selezione della seconda o terza funzione,
⑥ Tasto RANGE, commutazione campo di misura automatico/ manuale
⑦ Manopola, per la selezione della funzione di misura
⑧ Cavo per il controllo di sicurezza (rosso), attacco positivo ^1 per V, Ω, -Hz,
9 Cavo per il controllo di sicurezza (nero), attacco comune per per misure di tensione, resistenza, frequenza, rapporto di scansione, capacità, prove di continuità e diodi
1) Ci si riferisce all'indicazione automatica di polarità per la tensione continue

5. Dati di carattere generale

5.1 Dati generali relativi al multimetro

5.1.1 Il display digitale ① è del tipo a cristalli liquidi a 3 ^5/6 cifre con un'altezza dei caratteri di 14 mm e con punto decimale. Il massimo valore indicabile è 5000.
5.1.2 L'indicazione di polarità ② funziona automaticamente. Viene segnalata solo una polarità contraria alla definizione delle attacco con „-“.
5.1.3 Il superamento di portata viene indicato con „OL” oppure „-OL” e talvolta con un segnale acustico.

Attenzione, non si ha alcuna indicazione ed alcun avviso in caso di sovraccarico!

5.1.4 Memorizzazione valori di misura „HOLD“: azionando il tasto „HOLD“ ④ si può memorizzare il risultato della misura. Sul display compare il simbolo „HOLD“. Con il successivo azionamento dello stesso tasto si ritorna nella modalità misure.
5.1.5 Il tasto „SELECT” ⑤ seleziona la seconda o terza funzione della posizione del commutatore rotativo.

Osservazione:

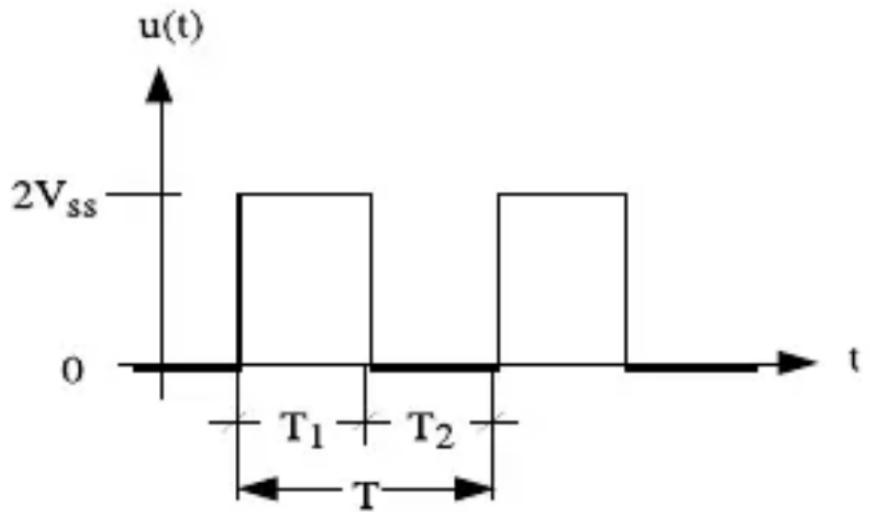

La funzione „%” descrive il rapporto di scansione dei segnali periodici: [%] =

$$ \begin{array}{c} \text {T} _ {1} \ \hline \text {T} \end{array} $$

5.1.6 Il tasto di campo „RANGE“ ⑥ serve per l'attivazione dei campi di misura manuali con contemporanea scomparsa di „AUTO“ sul display. Premendo più a lungo il tasto (1 secondo) si sceglie la selezione automatica del campo (indicazione „AUTO“).

Nella posizione del commutatore rotativo ( ) il tasto „RANGE“ svolge la funzione di valore relativo „REL Δ“. Azionando il tasto, il valore misurato presente viene memorizzato e viene indicata la differenza (Offset) tra il valore misurato salvato ed i valori misurati successivi. La funzione del valore relativo „REL Δ“ permette la taratura a zero del range di capacità con cavi di controllo non contattati. Riazionando il tasto, si ritorna nella modalità normale. I cavi di controllo di sicurezza collegati sono rispondenti alla tensione nominale del BENNING MM P3.

5.1.7 La velocità nominale di misurazione dei BENNING MM P3 è di 3 misurazioni al secondo per l'indicazione digitale.
5.1.8 I BENNING MM P3 vengono accesi o spenti tramite la manopola ⑦. Posizione di spegnimento „OFF“.

5.1.9 I BENNING MM P3 si spengono automaticamente dopo circa 30 minuti (APO, Auto-Power-Off). Lo spegnimento automatico si può disattivare azionando il tasto „RANGE“ ed attivando contemporaneamente i BENNING MM P3 dalla posizione “OFF”.
5.1.10 Coefficiente di temperatura del valore di misura: 0,2 x (precisione indicata di misura)/ °C < 18 °C oppure > 28 °C, in relazione al valore con una temperatura di riferimento di 23 °C.
5.1.11 I BENNING MM P3 vengono alimentati da due batterie da 1,5 V (LR 44).
5.1.12 Se la tensione batterie scende al di sotto della tensione di lavoro prevista per i BENNING MM P3, compare sul display ^1 il simbolo di una batteria ^3 .
5.1.13 La durata delle batterie è di circa 100 ore (batterie alcaline).
5.1.14 Dimensioni:
(Lungh. x largh. x alt.) = 132 x 86 x 19 mm con custodia
Peso apparecchio: 130 g con custodia e batteria
5.1.15 Le sonde sono realizzate con tecnica di plug-in da 2 mm. Le sonde di misura fissi in conformità alla tensione nominali dei BENNING MM P3.

6. Condizioni ambientali

• I BENNING MM P3 sono previsti per l'esecuzione di misure in ambiente asciutto
• altezza barometrica nell'esecuzione di misure: 2000 m al massimo
• categorie sovratensione / posizionamento: IEC 60664-1/ IEC 61010-1 → 300 V categoria III; 600 V categoria II
• grado di inquinamento: 2
• tipo di protezione: IP 30 DIN VDE 0470-1 IEC/EN 60529
  IP 30 significa: protezione contro l'accesso a parti pericolose e protezione contro corpi estranei solidi > 2,5 mm diametro, (3 - prima caratteristica). Nessuna protezione contro l'acqua (0 - seconda caratteristica)
• temperatura di funzionamento ed umidità relativa dell'aria:
  con una temperatura di funzionamento da 0 °C a 30 °C: umidità relativa dell'aria inferiore a 80 %,
  con una temperatura di funzionamento da 31 °C a 40 °C: umidità relativa dell'aria inferiore a 75 %,
  con una temperatura di funzionamento da 41 °C a 50 °C: umidità relativa dell'aria inferiore a 45 %,
• temperatura di stoccaggio: i BENNING MM P3 possono essere immagazzinati a temperature da - 20 °C a + 60 °C (umidità dell'aria da 0 % a 80 %). In tal caso si deve rimuovere la batteria dal multimetro.

7. Dati elettrici

Annotazione: la precisione di misura viene indicata come somma di

- una quota relativa del valore di misura e

- di una quantità di digit (cioè passi numerici dell'ultima posizione).

- una quota relativa del valore di misura e - di una quantità di digit (cioè passi numerici dell'ultima posizione).

Tale precisione di misura è valida con temperature da 18 °C a 28 °C ed una umidità relativa dell'aria inferiore a 80 %.

7.1 Portate di tensione continua (Posizione del commutatore: V_DC , mV_DC ) La resistenza d'ingresso è di 10 MΩ.

Portata Risoluzione Precisione misure		Protezione da sovrac-carico
400 mV 0,1 mV ± (0,7 % del valore di misura + 5	digit)	600 V_DC
4 V 1 mV ± (0,6 % del valore di misura + 2	digit)	600 V_DC
40 V 10 mV ± (0,6 % del valore di misura + 2	digit)	600 V_DC
400 V 100 mV ± (0,6 % del valore di misura + 2	digit)	600 V_DC
600 V 1 V ± (0,7 % del valore di misura + 5	digit)	600 V_DC

7.2 Portate di tensione alternata (Posizione del commutatore: V_AC , Hz, %) La resistenza d'ingresso è di 10 MΩ in parallelo a 100 pF.

Portata Risoluzione	Precisione misure *1nel campo di frequenza 50 Hz - 500 Hz		Protezione da sovrac-carico
400 mV 0,1 mV ± (1,5 % del valore di misura + 5	digit)		600 V_eff
4 V 1 mV ± (0,9 % del valore di misura + 5	digit)		600 V_eff
40 V 10 mV ± (0,9 % del valore di misura + 5	digit)		600 V_eff
400 V 100 mV ± (0,9 % del valore di misura + 5	digit)		600 V_eff
600 V 1 V ± (0,9 % del valore di misura + 5	digit)		600 V_eff

Il valore di misura dei BENNING MM P3 viene acquisito tramite raddrizzamento del valore medio ed indicato come valore effettivo.

* La precisione di misura è specificata per una curva sinusoidale. Nelle curve non sinusoidali il valore indicato diviene più impreciso.

7.3 Portate di resistenza (Posizione del commutatore: Ω,→+,)))

Protezione da sovraccarico nelle misurazioni della resistenza: 600 V _eff

Portata	Risoluzione	Precisione misure	Tensione a vuoto max.
400 Ω 0,1 Ω	± (0,9 % del valore di misura + 5	digit) 0,4 V
4 kΩ	1 Ω ± (0,9 % del valore di misura + 2	digit) 0,4 V
40 kΩ	10 Ω	± (0,9 % del valore di misura + 2 digit) 0,4 V
400 kΩ	100 Ω	± (0,9 % del valore di misura + 2 digit) 0,4 V
4 MΩ 1 kΩ	± (1,5 % del valore di misura + 5	digit) 0,4 V
40 MΩ	10 kΩ	± (1,5 % del valore di misura + 5 digit) 0,4 V

7.4 Prova dei diodi e di continuità (Posizione del commutatore: Ω, ★★, 🐎)

Protezione da sovraccarico: 600 V _eff

Il cicalino integrato emette un segnale acustico in caso di una resistenza R inferiore a 50 Ω.

Portata Risoluzione Corrente di misura max. Tensione a vuoto max.

1 mV 1,1 mA 1,5 V

7.5 Portate di capacità (Posizione del commutatore: -)

Condizioni: Scaricare i condensatori e predisporli in base alla polarità indicata.

Protezione da sovraccarico nelle misure di capacità: 600 V _eff

Portata Risoluzione Precisione misure

50 nF 10 pF ± (5,0 % del valore di misura + 0,2 nF)*
500 nF 100 pF	± (2,9 % del valore di misura + 5	digit)
5 μF 1 nF	± (2,9 % del valore di misura + 5	digit)
50 μF	10 nF	± (2,9 % del valore di misura + 5 digit)
100 μF	100 nF	± (2,9 % del valore di misura + 5 digit)

La durata della misurazione dipende dalla grandezza del condensatore e può arrivare fino a 20 secondi.

* La precisione della misurazione è specificata per valori di misura a partire da 10 nF con previa taratura a zero per mezzo del tasto „RANGE/ REL Δ (→) ⑥.

7.6 Portate di frequenza

Protezione da sovraccarico nelle misure di frequenza: 600 V _eff

7.6.1 Range di frequenza per segnali rettangolari (posizione interruttore: Hz, %)

Portata	Risoluzione	Precisione misure per 5 Vss max. (segnale rettangolare)	Sensibilità
5 Hz	0,001 Hz	± (0,3 % del valore di misura + 5 digit) > 1,0 V	ss (rettangolo)
50 Hz	0,01 Hz	± (0,3 % del valore di misura + 5 digit) > 1,0 V	ss (rettangolo)
500 Hz	0,1 Hz	± (0,3 % del valore di misura + 5 digit) > 1,0 V	ss (rettangolo)
5 kHz	1 Hz	± (0,3 % del valore di misura + 5 digit) > 1,0 V	ss (rettangolo)
50 kHz	10 Hz	± (0,3 % del valore di misura + 5 digit) > 1,0 V	ss (rettangolo)
500 kHz	100 Hz	± (0,3 % del valore di misura + 5 digit) > 1,0 V	ss (rettangolo)
5 MHz 1 kHz	± (0,3 % del valore di misura + 5	digit) > 1,0 V	ss (rettangolo)

7.6.2 Indicazione della frequenza per i segnali sinusoidali (posizione interruttore: V_AC , Hz, %) e azionamento del tasto „SELECT“:

Precisione di misura: ± (0,3 % + 5 Digit) valida per tensioni sinusoidali fino a 600 V eff (10 Hz - 500 Hz) e valori indicati nell'ambito della tensione alternata (V AC ) maggiore del 50 % del valore finale del campo di misura.

7.7 Rapporto pausa-impulso per segnali rettangolari (Posizione manopola: Hz, %)

Protezione da sovraccarico nelle misure rapporto pausa-impulso: 600 V _eff

Portata Risoluzione

Precisione misure fino a 5 V _ss max. (segnale rettangolare, 5 Hz - 5 kHz)

Sensibilità (30 % ≤ % ≤ 70 %)

$$ 0, 1 \% - 99, 9 \% 0, 1 \% \pm (0, 5 \% \text { del valore di misura } + 3 $$

$$ \text { digit) } > 1, 0 \mathrm{V} _ {\mathrm{ss}} (\text { rettangolo }) $$

8. Misure con i BENNING MM P3

8.1 Preparazione delle misure

Conservare ed usare i BENNING MM P3 solo alle condizioni di stoccaggio e di temperatura di funzionamento indicate, evitare l'esposizione continua all'irraggiamento solare.

• I cavi di controllo di sicurezza collegati, rosso e nero sono rispondenti alle normative, a condizione che siano intatti.
• I cavi di controllo di sicurezza collegati, roso e nero, vanno protetti dalle impurità.
• Controllare l'isolamento delle sonde. Se l'isolamento è danneggiato, lo strumento devono essere immediatamente escluse dall'impiego.
• Controllare la continuità delle sonde. Se i conduttori dei delle sonde sono interrotti, lo strumento devono essere immediatamente esclusi dall'impiego.
• Prima di selezionare con la manopola ⑦ un'altra funzione, le sonde devono essere separate dal punto di misura.
• Forti fonti di disturbo in prossimità dei BENNING MM P3 possono causare indicazioni instabili ed errori di misura.

8.2 Misure di tensione

Osservare la tensione massima rispetto al potenziale di terra! Pericolo di scariche elettriche!

La tensione massima, che può essere presente sulle sonde die misura

- COM9

- 8 per V, Ω, -1 Hz

dei BENNING MM P3 rispetto a terra è di 600 V.

• Con la manopola⑦ selezionare sui BENNING MM P3 la funzione desiderata (V AC) oppure (V DC).
• Mettere in contatto le sonde con i punti di misura, leggere il valore di misura sul display digitale ① dei BENNING MM P3.
• Nella posizione del commutatore rotativo ( V_AC ), col tasto „SELECT“ ⑤ si può commutare sulla misurazione della frequenza (premere una volta il tasto) oppure sulla misurazione del rapporto di scansione (premere due volte il tasto).

Osservazione:

Nei campi di tensione bassi, quando i cavi di controllo di sicurezza sono scoperti, l'indicazione di Zero Volt può venire a mancare a causa di dispersioni. Controllare il funzionamento del BENNING MM P3 mediante cortocircuito delle punte di misurazione.

Vedi ill. 2: Misura tensione continua

Vedi ill. 3: Misura tensione alternata

8.3 Misure di resistenza

- Con la manopola ⑦ selezionare la funzione desiderata (Ω, ▶, ▶) sui BENNING MM P3.

- Mettere in contatto le sonde con i punti di misura, leggere il valore di misura sul display digitale ① dei BENNING MM P3.

Vedi ill. 4: Misura di resistenza

8.4 Prova dei diodi

- Con la manopola ⑦ selezionare la funzione desiderata (Ω, ➤, 🚗) sui BENNING MM P3.

- Con il tasto „SELECT“ ⑤ sul BENNING MM P3 commutare su controllo diodi (→) (premendo una volta il tasto).

- Mettere in contatto le sonde con le connessioni dei diodi, leggere il valore di misura sul display digitale ① dei BENNING MM P3.

- Per un diodo Si, predisposto per una direzione di flusso normale, viene indicata la tensione di flusso tra 0,400 V e 0,900 V. L'indicazione „000“ segnala un corto circuito nel diodo, l'indicazione „OL“ segnala un'interruzione nel diodo.

- Per un diodo predisposto per una direzione di blocco viene indicato „OL“. Se il diodo è difettoso, vengono indicati „000“ o altri valori.

Vedi ill. 5: Prova dei diodi

8.5 Prove di continuità con cicalino

- Con la manopola ⑦ selezionare la funzione desiderata (Ω, , ➤ sui) BENNING MM P3.

- Con il tasto „SELECT“ ⑤ sul BENNING MM P3 commutare su prova della continuità ( ) (premere due volte il tasto).

- Mettere in contatto le sonde con i punti di misura.

- Nel caso in cui la resistenza tra i punti di misura scenda al di sotto di 50 Ω, entrerà in funzione il ronzatore installato nel BENNING MM P3.

Vedi ill. 6: Prova di continuità con cicalino

8.6 Misure di capacità

Scaricare completamente i condensatori prima di effettuare misure di capacità!

Non applicare mai tensione alle boccole per la misura di capacità! Il multimetro può essere danneggiato o distrutto! Da un multimetro danneggiato può derivare pericolo di scariche elettriche!

- Con la manopola ⑦ selezionare la funzione desiderata (−) sui BENNING MM P3.

- Rilevare la polarità del condensatore e scaricarlo completamente.

- Effettuare, se necessario, la taratura zero mediante il tasto „RANGE/ REL Δ (−)“ ⑥.

- Mettere in contatto le sonde con il condensatore scaricato, tenendo conto della sua polarità, leggere il valore di misura sul display digitale ① dei BENNING MM P3.

Vedi ill. 7: Misura di capacità

8.7 Misure di frequenza

• Per misurare segnali rettangolari fino a 5 V _ss max., selezionare con l'interruttore rotativo ⑦ la funzione desiderata (Hz, %).
• Per misurare segnali sinusoidali fino a 600 V eff selezionare con l'interruttore rotativo ⑦ la funzione desiderata (V AC , Hz, %) e con il tasto „SELECT“ commutare su misurazione frequenza (Hz).
• Osservare la sensibilità minima per le misure di frequenza dei BENNING MM P3!
• Mettere in contatto le sonde con i punti di misura, leggere il valore di misura sul display digitale ① dei BENNING MM P3.

Vedi ill. 8: Misurazione frequenza/ rapporto di scansione

8.8 Misurazione del rapporto di scansione

• Selezionare, con il commutatore rotativo ⑦, la funzione desiderata (Hz, %) sul BENNING MM P3.
• Commutare con il tasto „SELECT“ ⑤ del BENNING MM P3 su misurazione del rapporto di scansione (%) (premere una volta il tasto).
• Mettere in contatto i cavi di controllo di sicurezza con i punti di misura, leggere il valore misurato sull'indicatore digitale ① del BENNING MM P3

Vedi ill. 8: Misurazione frequenza/ rapporto di scansione

9. Manutenzione

Prima di aprire i BENNING MM P3 assicurarsi che essi non siano sotto tensione! Pericolo di scariche elettriche!

Lavori sui BENNING MM P3 aperti e sotto tensione sono riservati esclusivamente ad elettrotecnici, che devono prendere particolari misure per la prevenzione di infortuni.

I BENNING MM P3 possono essere resi liberi da tensione, prima di aprirli, nel modo che segue:

• rimuovere in primo luogo entrambe le sonde dall'oggetto delle misure.
• Selezionare quindi con la manopola ⑦ la posizione „OFF“.

9.1 Messa in sicurezza dello strumento

In determinate condizioni non si può più garantire la sicurezza nell'impiego dei BENNING MM P3; ad esempio in caso di:

• avarie visibili sull'involucro e sui cavi di controllo sicurezza
• errori nelle misure,
• conseguenze riconducibili a lungo stoccaggio in condizioni non consentite e
• conseguenze riconducibili a sollecitazioni meccaniche eccezionali dovute a trasporto.

In tali casi si devono immediatamente spegnere i BENNING MM P3, rimuoverli dai punti di misura e metterli al sicuro da ulteriore utilizzo.

9.2 Pulizia

Pulire esternamente il carter con un panno pulito ed asciutto (eccezione: panni particolari per pulizia). Non usare solventi e/o abrasivi per pulire lo strumento. Prestare particolare attenzione a che il vano batterie ed i relativi contatti non vengano sporcati da elettrolito fuoriuscito dalle batterie.

Nel caso in cui si rilevino tracce di elettrolito o depositi bianchi nel vano batterie o sul carter, rimuoverli usando anche in questo caso un panno asciutto.

9.3 Sostituzione delle batterie

Prima di aprire i BENNING MM P3 assicurarsi che essi non siano sotto tensione! Pericolo di scariche elettriche!

I BENNING MM P3 vengono alimentati da due batterie da 1,5 V (LR 44) integrate. Si rende necessaria la sostituzione della batteria (vedi ill. 9), se sul display ^1 compare il simbolo della batteria ^3 .

Modalità di sostituzione della batteria:

• Rimuovere dal circuito oggetto di misure le sonde.
• Portare la manopola ⑦ nella posizione „OFF“.
• Posate il BENNING MM P3 sul lato frontale e svitate la vite dal fondo dell'involucro.
• Sollevate con cautela il fondo dell'involucro.

Non svitare alcuna vite dal circuito stampato dei BENNING MM P3!

• Rimuovere la batteria scarica dal vano.
• Inserite le nuove batterie, con la giusta polarità, nel relativo alloggiamento, il polo positivo è rivolto verso l'alto.
• Riapplicate il fondo dell'involucro sulla parte superiore dello stesso e riavvitate la vite.

Vedi ill. 9: Sostituzione della batteria

Contribuite alla tutela dell'ambiente! Le batterie non devono essere smaltite con i rifiuti domestici. Esse possono essere presso un centro di raccolta per batterie usate o di rifiuti speciali. Informarsi presso il proprio comune.

co

9.4 Taratura

BENNING garantisce la conformità delle specifiche tecniche e l'accuratezza delle informazioni contenute nel manuale di istruzioni per il primo anno dalla data di spedizione.

Per conservare la precisione indicata dei risultati delle misure, il multimetro deve essere sottoposto a taratura ad intervalli regolari presso il nostro servizio assistenza.

Consigliamo un intervallo di taratura di un anno. Inviare a tal fine lo strumento a seguente indirizzo:

10. Uso dell'astuccio di custodia

I cavi di controllo possono essere avvolti e custoditi nell'astuccio fissandoli con l'apposita fascetta.

Vedi ill. 10: Uso dell'astuccio di custodia.

11. Protezione dell'ambiente

Portare il multimetro in un centro di raccolta apposito quando non verrà più utilizzato.

Notkunarleiðbeiningar BENNING MM P3

5. Informatii generale

5.1 Informatii generale privind Multimetru
