MANUALE UTENTE CFlex 2 BENNING
III.3: Errore di posizione
Fig. 3: Positionering boutmarge
Rys.3:BlaDpoToZenia

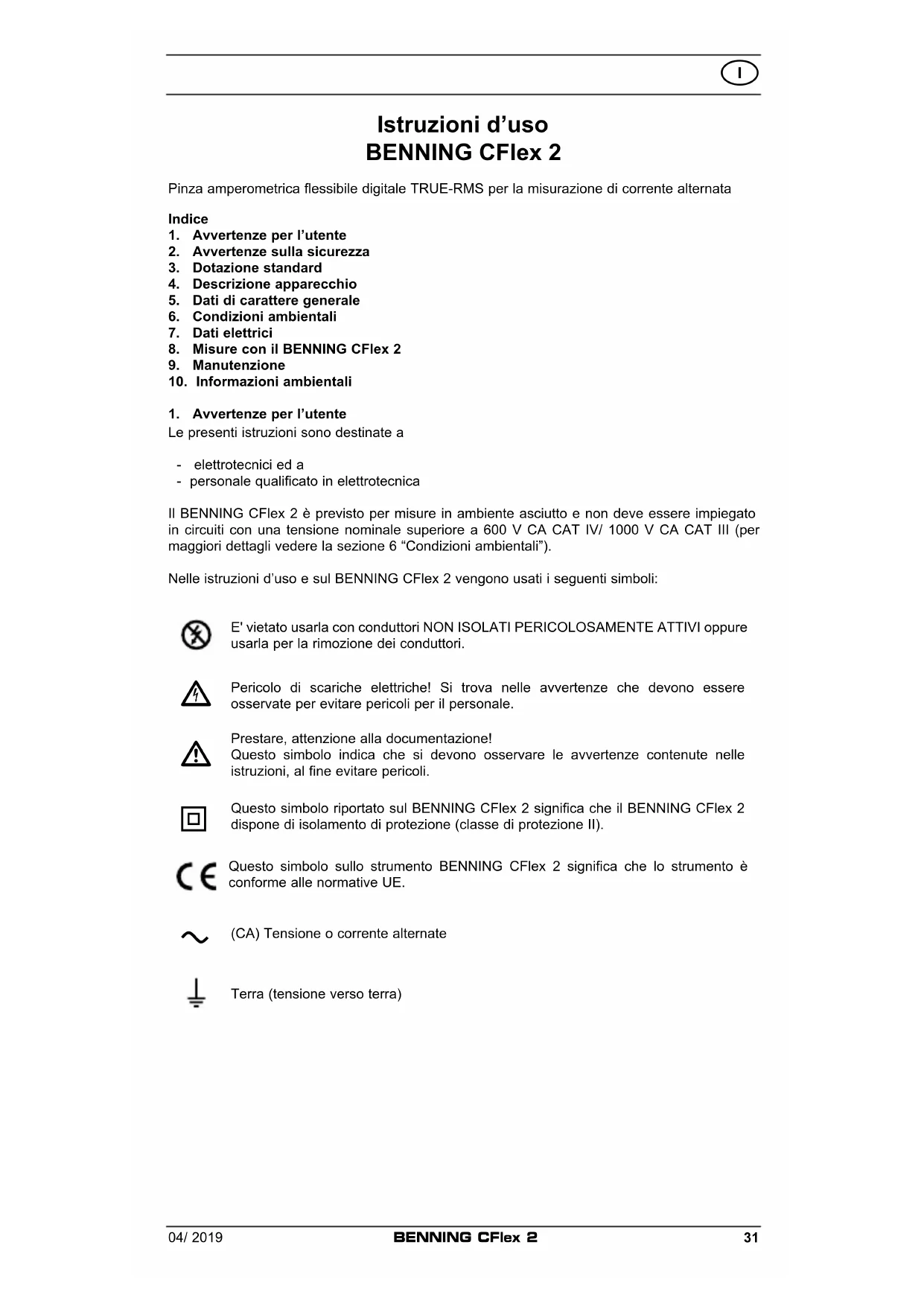

Istruzioni d'uso BENNING CFlex 2
Pinza amperometrica flessibile digitale TRUE-RMS per la misurazione di corrente alternata
#
- Avvertenze per l'utente
- Avvertenze sulla sicurezza
- Dotazione standard
- Descrizione apparecchio
- Dati di carattere generale
- Condizioni ambientali
- Dati elettrici
- Misure con il BENNING CFlex 2
- Manutenzione
- Informazioni ambientali
1. Avvertenze per l'utente
Le presenti istruzioni sono destinata a
- elettrotecnici ed a
- personale qualificato in elettrotecnica
Il BENNING CFlex 2 è previsto per misure in ambiente asciutto e non delve essere impiegato in circuiti con una tensione nominale superiore a 600 V CA CAT IV/ 1000 V CA CAT III (per maggiori dettagli videere la sezione 6 "Condizioni ambientali").
Nelle istruzioni d'uso e sul BENNING CFlex 2 vengono usati i seguenti simboli:
E' vietato usarla con conduttori NON ISOLATI PERICOLOSAMENTE ATTIVI oppure usarla per la rimozione dei conduttori.
Pericolo di scariche elettriche! Si trovava nelle avventenze che devono essere osservate per evitare pericoli per il personale.
Prestare,attenzione alla documentazione!
Questo significato indica che si devono osservare le avvertenze contenate nelle
istruzioni, al fine evitare pericoli.
Questo significato riportato sul BENNING CFlex 2 significata che il BENNING CFlex 2 dispone di isolamento di protezione (classe di protezione II).
Questo significato sullo strumento BENNING CFlex 2 significa che lo strumento è conforme alle normative UE.
(CA) Tensione o corrente alternate
Terra (tensione verso terra)
2. Avvertenze sulla sicurezza
L'apparecchio è stato costruito e collaudato in conformità a
DIN VDE 0411 parte 1/ EN 61010-1
DIN VDE 0411 parte 2-032/ EN 61010-2-032
DIN VDE 0411 parte 031/ EN 61010-031
ed ha lasciato lo stabilimento in un ineccepibile stato di sicurezza.
Per mantenere tale stato e garantire un esercizio sicuro, l'utente deve osservare le avventenze e le annotazioni di avviso continue nelle presenti istruzioni. Comportamenti erronei e l'inosservanza degli avvertimenti possono provocare lesioni gravi o morte.
Usare la massima accortezza durante lavori su conduttori nudi o sul cavo d'alimentazione principale. Un eventuale contatto con i conduttori cui causare un elettroshock.
L'apparecchio può essere utilizzato solo in circuiti della categoria di sovratensione IV con max. 600 V conduttore rispetto a terra o della categoria di sovratensione III con max. 1000 V conduttore rispetto a terra.
Tenere presente che lavori eseguiti su parti ed impianti sotto tensione sono fondamente mentalmente pericolosi. Già tensioni a partire da 30 V CA e 60 V CC possono implicare pericololo di morte.
Prima di anni messa in esercizio controllare che l'apparecchio ed i relativi cavi non presentino danni.
Se si presume che non sia più possibile un esercizio sicuro, si deve allora mettere fuori servizio l'apparecchio ed al sicuro da un esercizio non intenzionale.
É da presumere che non sia più possibile un esercizio sicuro,
- se l'apparecchio o la linea di misurazione presentano danni visibili,
- se l'apparecchio non funziona piu,
- dello gngsto stoccaggio in condizioni sfavorevoli,
- in seguito a condizioni particolari di trasporto,
- presenza di umidità nell'apparecchio o la linea di misurazione,
3. Dotazione standard
Fanno parte della dotazione standard del BENNING CFlex 2:
3.1 una BENNING CFlex 2,
3.2 una custodia compatta,
3.3 due batterie da 1,5 V (IEC LR03/AAA)
3.4 istruzioni d'uso.
4. Descrizione apparecchio
BENNING CFlex 2 è una pinza amperometrica flessibile digitale TRUE RMS che serve a misurare correnti alternate fino a 3000 A.
S i veda ill. 1: Lato anteriore apparecchio
Gli elementi di indicazione e lavoro ristati nell'ill. 1 vengono definite come segue:
Anello di misura flessibile, per circondare il conduttore di corrente alternata unipolare
2 Meccanismo di chiusura dell'anello di misura
3 Manopola, per scegliere gli intervalli di misurazione
Tasto HOLD, memorizzazione del valore misura indicate,
Tasto MIN/MAX, memorizzazione dei valori misura massimo e minimo,
Tasto illuminazione, attiva la retroilluminazione per circa 30 s.
Display digitale dei valori misura e individazione del superamento di portata,
Coperchio vano batterie
5. Dati di carattere generale
5.1 Informazioni generali sulla pinza amperometrica
5.1.1 Il display digitale 7 è del tipo a cristalli liquidi a 4 cifre con un'altezza dei caratteri di 13 mm e con punto decimale. Il massimo valoreindicabile è 3150.
5.1.2 Il fuori gamma (overrange) giene indicato con "-0.L-"
Attenzione, non si ha alcuna indicazione e alcun avvertimento in caso di sovraccarico!
5.1.3 La manopola 3 serve per selezionare l'intervallo di misurazione a partire da 30 A, 300 A e 3000 A CA.
5.1.4 Funzione tasto HOLD: Premendo il tasto HOLD 4 si può memorizzare il risultato della misura. Nel display 7 contemporaneamente viene visualizzato il symbolo "HOLD".
Premendo nuovamente il tasto si ritorna alla modalità di misura.
5.1.5 Con il tasting funzione MIN/ MAX 5 si acquiscono e si memorizzano automaticamente il valore di misurazione più alto e quello più basso. ConQLA impostazione vengono visualizzati i seguenti valori: La dicitura,MAX" indica il valore più alto,MIN" quello più basso e,MIN/MAX" della attuale valore misurato. Se si preme più a lungo il tasting (2 secondi) si torna alla modalità normale.
5.1.6 Il tasting illuminazione fa illuminare il display Si spegne premendo nuovamente il tasting oppure automaticamente dopo circa 30 secondi.
5.1.7 La velocità nominale di misurazione per l'indicazione digitale del BENNING CFlex 2 è di 2 misurazioni al secondo.
5.1.8 Il BENNING CFlex 2 viene acceso e spento con la manopola 3. Posizione di spegnimento: "OFF".
5.1.9 BENNING CFlex 2 si spegne da solo après circa 15 min ( quando Auto-Power-Off (APO) è attivo viene visualizzato il symbolo (sul display 7). Si riaccende quando si preme il tasting HOLD o qualsiasi altro tasting. Lo spegnimento automatico cui quesser esse diattivato premendo il tasting HOLD e contemporaneamente attivando BENNING CFlex 2 dalla posizione "OFF". Sul display scompare il symbolo 0
5.1.10 II BENNING CFlex 2 viene alimentato da due batterie da 1,5V (IEC LR03/ AAA/ micro).
5.1.11 Se la tensione batterie scende al di sotto della tensione di funzionamento prevista per il BENNING CFlex 2, compare sul display ⑦ il simbolo di una batteria.
5.1.12 La durata delle batterie è di circa 120 ore (batterie alcaline).
5.1.13 Coefficiente di temperatura del valore misurato: 0,1× (precisione di misurazione specificata)/ ^ C < 18^ o >28^ , relativamente al valore della temperatura di riferimento di 23^ ,
5.1.14 Lunghezza dell'anello di misurazione: ca. 46 cm
5.1.15 Diametro del cavo anello di misurazione: ca. 8,5 mm
5.1.16 Lunghezza cavo anello di misurazione - Alloggiamo: ca. 1,8 m
5.1.17 Dimensioni alloggiamento: (L× A× P) 120× 70× 26mm
5.1.18 Pesodispositivo:286g
6. Condizioni ambientali
- Il BENNING CFlex 2 è previsto per l'esecuzione di misure in ambiente asciutto
- Altezza barometrica nell'esecuzione di misure: max. 2000 m
- Categorie sovratensione: IEC 60664/ IEC 61010 600 V categoria IV, 1000 V categoria III,
- Grado di inquinamento: 2 (EN 61010-1),
- Tipo di protezione: IP 30 (DIN VDE 0470-1 IEC/ EN 60529), IP 30 significa: protezione contro l'accesso a parti pericolose e protezione contro corpi estranei solidi >2,5 mm di diametro, (3 - prima cifra). Nessuna protezione contro l'acqua, (0 - seconda cifra).
- Temperatura di funzionamento ed umidità relativa dell'aria: Temperatura di esercizio da 0^ a 50^ ; umidità relativiva inferiore all'80%,enza condensa.
- Temperatura di immagazzinaggio: BENNING CFlex 2 può essere immagazzinato a temperature comprese fra - 10^ fino a + 60 °C, con umidità relativiva inferiore al 70%,enza batterie.
7. Dati elettrici
Annotazione: la precisione di misura viene indicata come somma di
-
una quota relativa del valore misura e
-
di una quantità di digit (cioè passi numerici) dell'ultima posizione.
Tale precisione di misura è valida con temperature da 23^ ± 5^ ed un'umidità relativa dell'aria inferiore a 80% .
7.1 Portate corrente alternata
Il valore misurato viene ottenuto e visualizzato come vero valore effettivo (TRUE RMS, Accoppiamento CA). La sua taratura viene visualizzata a forma d'onda sinusoidale. Se si devia da esta forma il valore visualizzato non è preciso.
Fattore Crest < 1,6 sino a 100% del fondo scala di misurazione
Fattore Crest < 3,2 fino a 50% del fondo Scala di misurazione
| Portata Risoluzione | Precisione misure*nel Campo frequence da 45 Hz a 500 Hz | Protezione sovraccarico | |
| 30 A | 10 mA ± (3,0 % del valore misura + 5 digit) | 3000 A | |
| 300 A | 100 mA | ± (3,0 % del.Valore misura + 5 digit) | 3000 A |
| 3000 A | 1 A | ± (3,0 % del.Valore misura + 5 digit) | 3000 A |
- La precisione di misurazione è specificata per una forma d'onda sinusoidale. La precisione indica viene specificata per conduittore, che venga circuito dall'anello di misurazione ①
nel punto centrale (vedere Figura 3). Per un conduttore che non venga circondato dall'anello nel punto centrale, bisogna prerendere in considerazione un ulteriore erre.
Distanza dal centro Errore di posizione
| 25 mm ± (1,0 % del fondo Scala di misurazione) |
| 50 mm ± (2,0 % del fondo Scala di misurazione) |
| 75 mm ± (3,0 % del fondo德拉 di misurazione) |
8. Misure con il BENNING CFlex 2
8.1 Controlli preliminari alla misurazione
Utilizzare ed immagazzinare BENNING CFlex 2 solo alle temperature di immagazzinaggio e di esercizio indicate ed evitare una prolongata esposizione ai raggi solari.
- La linea di sicurezza fornita di series ha una corrente e tensione nominale conforme a BENNING CFlex 2. La linea di sicurezza deve essere ben collegata a BENNING CFlex 2 e non deve più essere rimossa.
- Verifica dell'isolamento della linea di sicurezza. Se l'isolamento è danneggiato, BENNING CFlex 2 deve essere subito quello da parte e non più utilizzato.
- Forti sorgenti di interferenza in prossità di BENNING CFlex 2 possono causare visualizzazioni instabili ed errori di misurazione.
Rispettare i limiti di tensione massima contro il potenziale verso terra! Pericolo elettrico!
La tensione massima che si cui applicare a BENNING CFlex 2 contro il potenziale verso terra è di 600 V CAT IV/ 1000 V CAT III.
8.2 Misurazione di corrente alternata
- Con la manopola 3 selezionare la gamma di misurazione 30 A, 300 A o 3000 A.
- Con l'anello flessibile di misurazione ① circondare la parte centrale del conduttore di corrente unipolare.
- Leggere il valore misurato sul display digitale 7.
Si veda III. 2 a: Misura corrente alternata
Si veda III. 2 b: Misura corrente alternata
9. Manutenzione
Prima di aprire il BENNING CFlex 2 assicurarsi cheesso non sia molto tensione! Pericolo di scariche elettriche!
Lavori sul BENNING CFlex 2 aperto e molto tensione sono riservati esclusivamente ad elettrotecnici, che devono prendere particulari misure per la prevenzione di infortuni.
II BENNING CFlex 2 delve essere reso libero da tensione, prima di spegnerlo, nel modo che segue:
- Per prima casa rimuovere BENNING CFlex 2 dall'oggetto di misura.
La pinza amperometrica BENNING CFlex 2 non possie de nessun dispositivo di protezione.
9.1 Messa in sicurezza dell'apparecchio
In determinate condizioni non si può più garantire la sicurezza nell'impiego del BENNING CFlex 2; ad esempio in caso di:
-danni visibili dell'involucro,
- errori nelle misure,
- consequences riconducibili a sollecitazioni meccaniche dovute a condizione di trasporto eccezionale.
In questi casi bisogna rimuovere subito BENNING CFlex 2 dal punto di misurazione ed accertarsi che non venga riutilizzata.
9.2 Pulizia
Pulire esternamente l'involucro con un panno pulito ed asciutto (eccezione: panni particolari per pulizia). Non usare solventi e/ o abrasivi per pulire il BENNING CFlex 2. Prestare particolare attenzione a che il vano batterie ed i relativi contatti non vengano sporcati da elettrolito fuoriuscito dalle batterie.
Nel caso in cui si rilevino trace di elettrolito o depositi bianchi nel vano batterie o sull'involucro, rimuoverli usinge anche in quello caso un panno asciutto.
9.3 Sostituzione della batteria
Prima di aprire il BENNING CFlex 2 assicurarsi cheesso non sia sotto tensione! Pericolo di scariche elettriche!
BENNING CFlex 2 è alimentata da due batterie Micro da 1,5 V (IEC LR03/ AAA). Se sul display compare il symbolo della batteria, è necessario sostituire le batterie (vedere Figura 4).
Come sôstituire le batterie:
- Rimuovere BENNING CFlex 2 dall'oggetto di misura.
- Mettere la manopola 3 in posizione "OFF"
- Appoggiare BENNING CFlex 2 sul lato anteriore e togliere la vite dal coperchio del vano batterie.
- Togliere il coperchio del vano batterie (nella zona dell'incavo dell'alloggiamento) alla parte inferiore.
- Sostituire le batterie usate con due nuove di tipo Micro (IEC LR03/AAA). Prestare attenzione all'indicazione della polarità delle nuove batterie!
- Inserire a scatto il coperchio della batteria nella parte inferiore e riavvitare la vite.
Si veda ill. 4: Sostituzione batteria
Si dia un contributo alla protezione dell'ambiente! Le batterie non devono essere smaltite con i rifiuti domestici. Esse possono essere consegnate presso un centro di raccolta per batterie usate o di rifiuti speciali. Informarsi presso il proprio comune.
9.4 Taratura
BENNING garantisce la conformità delle specifiche tecniche e l'accuratezza delle informazioni contenate nel manuale di istruzioni per il primo anno alla data di spedizione.
Per conservare la precisione individata dei risultati delle misure, l'apparecchio deve essere sottoposto a taratura ad intervalli regolari presso il nostro servizio assistenza. Consigliamo un intervallo di taratura di un anno. Inviare a tal fine l'apparecchio al seguente indirizzo:
10. Informazioni ambientali
Onde tutelare l'ambiente, non buttate l'apparecchio tra i normali rifiuti al termine della sua vita utile, ma portatelo presso i punti di raccolta specifici per quosti rifiuti previsti alla normativa vigente.
