GEBRUIKSAANWIJZING CFlex 2 BENNING

NL Gebruiksaanwijzing

Fig.1: Voorzijde van het apparaat

Fig. 2 a: Meten van wisselstroom

Fig.4: Vervanging van de batterij

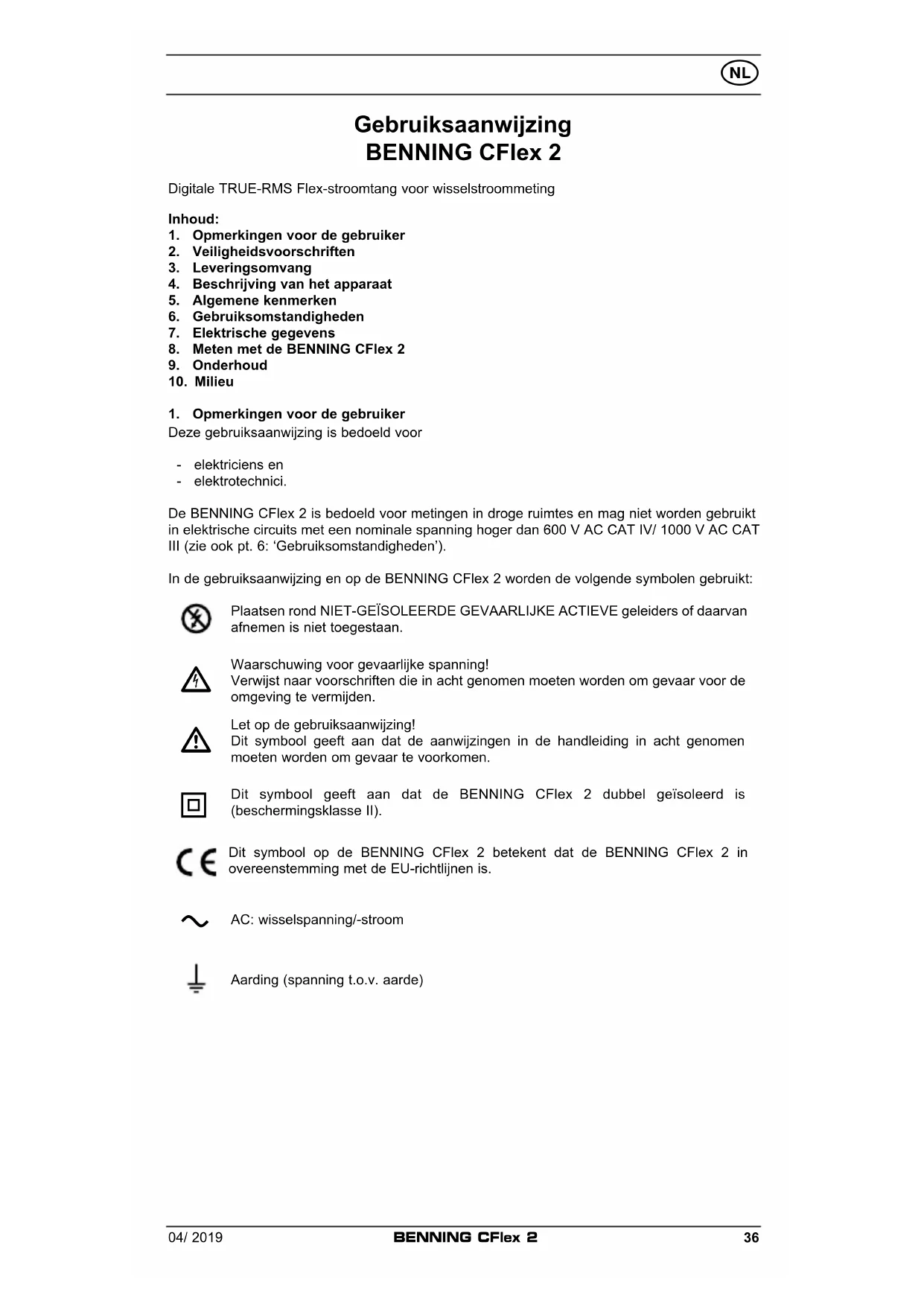

Gebruiksaanwijzing BENNING CFlex 2

Digitale TRUE-RMS Flex-stroomtang voor wisselstroommeting

Inhoud:

1. Opmerkingen voor de gebruiker
2. Veiligheidsvoorschriften
3. Leveringsomvang
4. Beschrijving van het apparaat
5. Algemene kenmerken
6. Gebruiksomstandigheden
7. Elektrische gegevens
8. Meten met de BENNING CFlex 2
9. Onderhoud
10. Milieu

1. Opmerkingen voor de gebruiker

Deze gebruiksaanwijzing is bedoeld voor

• elektriciens en
• elektrotechnici.

De BENNING CFlex 2 is bedoeld voor metingen in droge ruimtes en mag Niet worden gebruikt in elektrische circuits met een nominale spanning hoger dan 600V AC CAT IV/1000 V AC CAT III (zie ook pt. 6: 'Gebruiksomstandigheden').

In de gebruiksaanwijzing en op de BENNING CFlex 2 worden de volgende symbolen gebruikt:

Plaatsen rond NIET-GEISOLEERDE GEVAARLIJKE ACTIEVE geleiders ofaarvan afnemen is Niet toegestaan.

Waarschuwing voor gevaarlijke spanning!

Verwijst maar voorschriften die in acht genomen要去en worden om gevaar voor de omgeving te vermijden.

Let op de gebruiksaaanwijzing!

Dit symbol geeft aan dat de aanwijzingen in de handleiding in acheit genomen要去en worden om gevaar te voorkomen.

Dit symbol geeft aan dat de BENNING CFlex 2 dubbel geisoleerd is (beschermingsklasse II).

Dit symbol op de BENNING CFlex 2 betekent dat de BENNING CFlex 2 in overeenstemming met de EU-richtlijnen is.

AC: wisselspanning/-stroom

Aarding (spanning t.o.v. aarde)

2. Veiligheidsvoorschriften

Dit apparatus is gebouwd en getest volgens de voorschriften:

DIN VDE 0411 deel 1/ EN 61010-1

DIN VDE 0411 deel 2-032/ EN 61010-2-032

DIN VDE 0411 deel 031/ EN 61010-031

en heeft, vanuit een veiligheidstechnisch oogpunt, de fabriek verlaten in een perfecte staat. Om deze staat te handhaven en om zeker te zichn van gebruik zonder gevaar, dient de gebruiker goed te letten op de aanwijzingen en waarschuwingen zoals aangegeven in deze gebruiksaanwijzing. Een verkeerd gebruik en Niet-naleving van de waarschuwingen kan ernstig letsel of de dood tot gevolg hebben.

Wees extreem voorzichtig tijdens het werkken met blanke draden of hoofdleidingen. Contact met spanningsvoerende leidingen kan elektrocutie veroorzaken.

De BENNING CFlex 2 mag alleen worden gebruikt in elektrische circuits van overspanningscategorie IV met max. 600V of overspanningscategorie III met max. 1000V ten opzichte van aarde.

Bedenk dat werken aan installations of onderdelen die onder spanning staan, in principe altiijd gevaar kan opleveren. Zelfs spanningen vanaf 30 V AC en 60 V DC können voor mensen al levensgevaarlijk+zijn.

Elke keer, voordat het apparaat in gebruik worden genomen, moet het worden gecontrolleerd op beschadigingen. Ook de veriligeidsmeetsnoeren dienen nagezien te worden.

Bij vermoeden dat het apparaat Niet meer geheel zonder gevaar kan worden gebruikt, mag het dan ook Niet meer worden ingezet, maar zodanig worden opgeborgen dat het, ook Niet bij toeval, niedan worden gebruikt.

Ga ervan uit dat gebruik van het apparaat zonder gevaar Niet meer möglichk is:

• wanner het apparaat of de meetkabel zichtbare schade vertoont,
• als het apparaat Nieteer (goed) werkt,
• na langdurige opslag onder ongunstige omstandigheden,
• na zware belasting of möglichke schade ten gevolge van transport of onoordeelkundig gebruik,
• het apparaat of de meetkabel vochtig zich,

3. Leveringsomvang

Bij de levering van de BENNING CFlex 2 behoren:

3.1 Eén stuk BENNING CFlex 2,
3.2 Eén compactbeschermingsetui
3.3 Twee batterijen 1.5 V (micro/ LR03/ AAA)
3.4 Eén gebruiksaanwijzing

4. Beschrijving van het apparatus

De BENNING CFlex 2 is een digitale TRUE RMS Flex-stroomtang om wisselstromen tot 3000 A te meten.

Zie fig. 1: voorzijde van het apparatusat

Hieronder volgt een beschrijving van de in fig. 1 aangegeven informatie- en bedieningselementen.

1 Flexibele meetlus om de eenaderige geleider te omvatten waardoor wisselstroom loopt
2 Sluitmechanisme van de meetlus
3 Draaischakelaar, om het meetbereik te selecteren
HOLD-toets voor opslag in het geheugen van de weergegeven meetwaarde.
MIN/MAX-toets voor opslag in het geheugen van de hoogste en laagste meetwaarde.
Verlichtingstoets, activeert de displayverlichting gedurende ca. 30 seconden.
7 Digitale weergave, voor de meetwaarde en de weergave van overschrijding van het bereik,
Batterijvakdeksel

5. Algemene kenmerken

5.1 Algemene informatatie over de stroomtangadapter

5.1.1 De numerieke waarden zijn op een display (LCD) 7 af te lezen met 4 cijfers van 13 mm hoog, met een komma voor de decimalen. De grootst möglichk af te lezen waarde is 3150.

5.1.2 De bereikoverschrijding worden aangegeven met "-0.L-. NB: Geen aanduiding of waarschuwing bij overbelasting!
5.1.3 De draaischakelaar dient om de meetbereiken van 30 A, 300 A en 3000 A AC te selecteren.
5.1.4 HOLD-toetsfunctie: Door de HOLD-toets 4 te bedieren, kan het meetresultaat worden opgeslagen. Op het display 7 verschijnt tegelijk het symbol "HOLD". Door opnieuw op de toets te drukken, keert het toestel terug maar de meetmodus.
5.1.5 De MIN/ MAX-toetsfunctie ⑤ registreert en bewaart automatisch de hoogste en laagste meetwaarde. Door verder te schakelen worden de volgende waarden aangegeven: De indicateat "MAX" toont de opgeslagen hoogste waarde, "MIN" toont de opgeslagen laagste waarde en "MIN/MAX" toont de actuèle meetwaarde. Door langer op de toets te drukken (2 seconden) keert het toestel terug maar de normale modus.
5.1.6 De verlichtingstoets schakelt de verlichting van het display in. De verlichting wordt uitgeschakeld door nogmaals op de toets te drukken of automatisch na ca. 30 seconden.
5.1.7 De meetfrequentie van de BENNING CFlex 2 bij cijferweergave bedraagt gemiddeld 2 metingen per seconde.
5.1.8 De BENNING CFlex 2 wird in- en uittgeschakeld met de draaischakelaar ③ Uitschakelstand is "OFF".
5.1.9 De BENNING CFlex 2 schakelt automatisch uit na ca. 15 minutes (APO, Auto-Power-Off is actief wanneer het pictogram op het display 7 staat). Het toestel schakelt wee in wanneer de HOLD-toets 4 of een andere toets worden bediend. De automatische uitschakeling kan worden gedexeerd door de HOLD-toets 4 te bedieren en de BENNING CFlex 2 tegelijk vanuit de schakelaarstand "OFF" in te schakelen. Het -pictogram op het display 7 verdwijnt.
5.1.10 De BENNING CFlex 2 wordt gevoed door twee batterijen van 1,5 V (IEC LR03/ AAA micro).
5.1.11 Indien de batterijen onder de minimaal benodigde spanning dalen, verschijnt het batterijsymbolbool in het scherm ⑦.
5.1.12 De levensduur van de batterijen bedraagt ongeveer 120 uu (alkalinebatterij).
5.1.13 Temperaturcoefficient van de meetwaarde: 0,1 x (aangegeven meetnauwkeurigheid)/ ^ C < 18 ^ C of >28^ , op basis van de waarde op referentietemperatuur van 23^ ,
5.1.14 Lengte van de meetlus: ca. 46 cm
5.1.15 Kabeldiameter van de meetlus: ca. 8,5 mm
5.1.16 Kabellengte meetlus - behuizing: ca. 1,8 m
5.1.17 Afroming behuizing: (L× B× H) 120× 70× 26mm
5.1.18 Toestelgewicht: 286 g

6. Gebruiksomstandigheden

• De BENNING CFlex 2 is bedoeld om gezruikt te worden voor metingen in droge ruimtes.
• Barometrische hoogte bij metingen: 2000 m. maximaal
• Categorie van overbelasting: IEC 60664/ IEC 61010 600 V categorie IV, 1000 V categorie III,
• Beschermingsgraad stofindring: 2 (EN 61010-1)
• Beschermingsgraad: IP 30 (DIN VDE 0470-1 IEC/ EN 60529)

Betekenis IP 30: Het eerste cijfer (3); Bescherming gegen binnendringen van stof en vuil > 2,5 mm in doorsnede, (eerste cijfer is bescherming gegen stof/ vuil). Het tweeede cijfer (0); Niet beschermd gegen water, (tweede cijfer is waterdichtheid).

• Werktemperatuur en relatieve vochtigheid:

Bij bedrijsttemperatuur van 0^ tot 50~^ C : relatieve luchtvochtigheid kleiner dan 80% ,nietcondenserend.

• Bewaartemperatuur: De BENNING CFlex 2 kan zonder batterijen worden bewaard bij temperaturen van - 10^ tot +60^ , relativieve luchtvochtigheid kleiner dan 70% .

Opmerking: de nauwkeurigheid van de meting worden aangegeven als som van:

• een relatief deel van de meetwaarde
• een aantal digits.
  Deze nauwkeurigheid geldt bij temperaturen van 23^ ± 5^ bij een relatieve vochtigkeit van de lucht < 80% .

7.1 Meetbereik voor wisselstroom

De meetwaarde worden als母公司 effective waarde (TRUE RMS, AC-koppeling) verkreten en weergegeven. De kalibratie is afgestemd op een sinusvormige golfvorm. Bij afwijkingen van deze golfvorm worden de aangegeven waarde onnauwkeuriger.

Crest-factor < 1,6 tot 100% van de eindwaarde van het meetbereik

Crest-factor < 3,2 tot 50% van de eindwaarde van het meetbereik

Meetbereik Resolutie	Nauwkeurigheid v/d meting* bij 45 Hz - 500 Hz	Beveiliging gegen overbelasting
30 A 10 mA ± (3,0 % meetwaarde + 5 digits) 3000 A
300 A 100 mA ± (3,0 % meetwaarde + 5 digits) 3000 A
3000 A 1 A ± (3,0 % meetwaarde + 5 digits) 3000 A
* De meetnauwkeurigheid is gespecifieerd voor een sinusgolfvorm. De opgegeven nauw-keurigheid is gespecifieerd voor geleiders die in het midden worden vastgenomen met demeetlus (zie afbeelding 3). Voor geleiders die nicht in het midden worden vastgenomen,要去 rekening worden gehonden met een bijkomende foult.
Afstand van het midden Positionering fouitmarge
25 mm ± (1,0 % van de eindwaarde van het meetbereik)
50 mm ± (2,0 % van de eindwaarde van het meetbereik)
75 mm ± (3,0 % van de eindwaarde van het meetbereik)

8. Meten met de BENNING CFlex 2

8.1 Voorbereiding van de meting

Gebruik en bewaar de BENNING CFlex 2 alleen bij de vermelde bewaar- en werktemperaturen, vermijd constante zonnestraling.

• De meegeleverde veiligheidsmeetkabel komt qua nominale spanning en nominale stroom overeen met de BENNING CFlex 2. De veiligheidsmeetkabel is vast verbonden met de BENNING CFlex 2 en kan nicht worden afgenomen.
• Isolation van de veiligheidsmeetkabel controlleren. Als de isolatie beschadigd is,要去 de BENNING CFlex 2 onmiddelijk buiten gebruik worden genomen.
• Sterke storingsbronnen in de buurt van de BENNING CFlex 2+kunnen tot een onstabiele indicatie en meetfouten leiden.

Houd rekening met de maximale spanning t.o.v. aardpotentiaal! Elektrisch gevaar!

De hoogste spanning die op de BENNING CFlex 2 t.o.v. aardpotentiaal mag staan, bedraagt 600V CAT IV/1000 V CAT III.

8.2 Wisselstroommeting

• Selecteer met de draaischakelaar het meetbereik 30 A, 300 A of 3000 A.
• Omvat de eenaderige, doorstroomde kabel in het midden met de flexibele meetlus 1.
  Lees de meetwaarde af op het digitaal display 7

Zie fig. 2 a: meten van wisselstroom

Zie fig. 2 b: meten van wisselstroom

9. Onderhoud

De BENNING CFlex 2 mag nooit onder spanning staan als het apparaat geopend worden. Gevaarlijke spanning!

Werken aan een onder spanning staande BENNING CFlex 2 mag uitsluitend gebeuren door elektrotechnische specialisten, die waar bij de nodige voorzorgsmaatregelen dienen te treffen om ongevallen te voorkomen.

Maak de BENNING CFlex 2 dan ook spanningsvrij alvorens het apparaat te openen.

• Verwijder eerst de BENNING CFlex 2 van het meetobject.

De stroomtangadapter BENNING CFlex 2 heeft geen zekering.

9.1 Veiligheidsborging van het apparaat

Onder bepaalde omstandigheden kan de veiligheid tijdens het werken met de BENNING CFlex 2.\ niet meer worden gegardeerd, bijvoorbeeld in geval van:

Zichtbare schade aan de behuizing,
- Meetfouten,
- Waarneembare gevolgen van langdurige opslag onder verkeerde omstandigheden en
- Transportschade.

In dit geval moet de BENNING CFlex 2 onmiddelijk van het meetpunt worden verwijderd en worden beveiligd gegen hergebruik.

9.2 Reiniging

Reinig de behuizing aan de buitenzijde met een schone, droge doek (speciale reinigingsdoeken uit gezonderd). Gebruik geen oplos- en/ of schuurmiddelen om de BENNING CFlex 2 schoon te make. Let er in het bijzonder op dat het batterijvak en de batterijcontacten Niet verruilen door uitlopende batterijen.

Indien toch verontreiniging ontstaat door elektrolyt of zich zout afzet bij de batterijen en/of in het huis, dit eveneens verwijderen met een droge, schone doek.

9.3 Het wisselen van de batterijen

Voor het openen van de BENNING CFlex 2要去 het apparaat spanningsvrij bijn. Gevaarlijke spanning!

De BENNING CFlex 2 wordt gevoed door twee 1,5 V batterijen (IEC LR03/ AAA/ micro). De batterijen要去en worden verrangen (zie afbeelding 4) als het batterijsymbool op het display verschijnt.

Batterijen verwangt u als volgt:

• Verwijder de BENNING CFlex 2 van het meetobject.

• Zet de draaischakelaar 3 in de stand "OFF".

• Leg de BENNING CFlex 2 op de Voorzijde en draai de schroef van het batterijdeksen 8 los.

• Wip het batterijdeksel (aan de uitsparingen in de behuizing) van het ondergedeelte.

• Vervang de lege batterijen door twee neue batterijen van het type Micro (IEC LR03/ AAA). Let op de juiste polarisatie van de neue batterijen!

• Klik het deksel wee op dechterwand en draai de schroef er wee in.

Zie fig. 4: verwanging van de batterij.

Gooi batterijen Niet weg met het gewone huisvuil, maar lever ze in op de bekende inzamelpunten. Zo levert u opnieuw een bijdrage aan een schoner milieu.

9.4 LJking

BENNING waarborgt de naleving van de in de gebruiksaanwijzing vermelde technische gegevens en nauwkeurigheidsinformatie gedurende het 1steJAar na de leveringsdatum.

Op de nauwkeurigheid van de metingen te waarborgen, is het aan te bevelen het apparaat aanrijks door onsze servicedienst te lately kalibreren:

Wij raden u aan het apparaat aan het einde van zichn nuttige levensduur, nicht bij het gewone huisafval te deponeren, maar op de waarvoort bestemde adressen.
