BEDIENUNGSANLEITUNG CFlex 2 BENNING
Mehrsprachige Anleitung unter www.benning.de
Multilingual manuals at

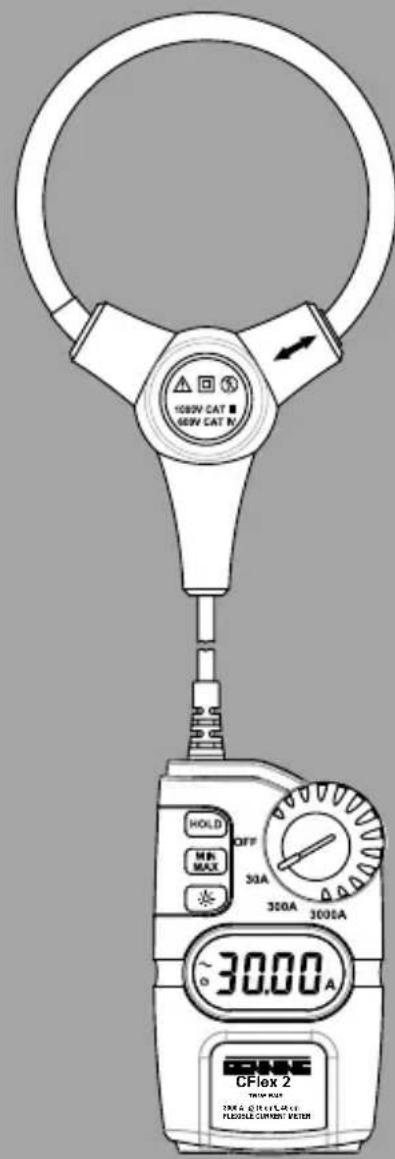

Bild 1: Gerätefrontseite
Fig.1: Appliance front face
Fig. 1: Partie avant de l'appareil
Fig.1: Parte frontal del equipo
Obr. 1: Predni strana pristroje
Σικόνα 1: Μπροστινή σψη
III.1: Lato anterioe apparecchio
Bedienungsanleitung BENNING CFlex 2
Digitaler TRUE RMS Flex-Stromwandler zur Wechselstrommessung
Inhaltsverzeichnis
- Benutzerhinweise
- Sicherheitshinweise
- Lieferumfang
- Gerätebeschreibung
- Allgemeine Angaben
- Umgebungsbedingungen
- Elektrische Angaben
- Messen mit dem BENNING CFlex 2
- Instandhaltung
- Umweltschutz
1. Benutzerhinweise
These Bedienungsanleitung besteht sich an
- Elektrofachkräfte und
- elektrotechnisch unterwiesene Personen
Der BENNING CFlex 2 ist zur Messung in trockener Umgebung vorgesehen. Er darf nicht in Stromkreisen mit einer hohenen Nennspannung als 600 V AC CAT IV/ 1000 V AC CAT III eingesetzt werden. (Naheres hierzu im Abschnitt 6. „Umgebungsbedingungen").
In der Bedienungsanleitung und auf dem BENNING CFlex 2 werden folgende Symbole verwendet:
Anlagen um NICTISOLIERTE GEFÄHRLICHE AKTIVE Leiter oder Abnehmen von diesen ist nicht zugelassen.
Warning vor elektrischer Gefahr!
Steht vor Hinweisen, die beachtet werden müssen, um Gefahren für Menschen zu vermeiden.
Achtung Dokumentation beachten!
Das Symbol gibt an, dass die Hinweise in der Bedienungsanleitung zu beachten sind, um Gefahren zu vermeiden.
Dieses Symbol auf dem BENNING CFlex 2 beweutet, dass der BENNING CFlex 2 schutzisoliert (Schutzklasse II) ausgeführ ist.
Dieses Symbol auf dem BENNING CFlex 2 beweutet, dass der BENNING CFlex 2 konform zu den EU-Richtlinien ist.
(AC) Wechsel-Spannung oder Strom.
Erde (Spannung gegen Erde).
2. Sicherheitshinweise
Das Gerät ist gemäß
DIN VDE 0411 Teil 1/EN 61010-1
DIN VDE 0411 Teil 2-032/ EN 61010-2-032
DIN VDE 0411 Teil 031/ EN 61010-031
gebau und geprüft und hat das Werk in einem sicherheitstechnisch ein wandfrei den Zustand verlassen.
Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Hinweise und Warnvermerke beachten, die in dieser Anleitung enthalten sind. Fehlverhalten und Nichtbeachtung der Warnungen kann zu schwerwiegenden Verletzungen oder zum Tode führen.
Extreme Vorsicht bei Arbeiten um blanke Leiter oder Haupt leitungsträger. Ein Kontakt mit Leitern kann einen Elektroschock verursichen.
Das Gerätarf nur in Stromkreisen der Überspannungskategorie IV mit max 600 V oder Überspannungskategorie III mit max. 1000 V Leiter gegen Erde benutzt werden.
Beachten Sie, dass Arbeiten an spannungsführenden Teilen und Anlagen grundsätzlich gefährlich sind. Bereits Spannungen ab 30 V AC und 60 V DC können für den Menschen Lebensgesahrflich sein.
Vor jeder Inbetriebnahme überprüfen Sie das Gerät und die Leitungen auf Beschädigungen.
Ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, ist das Gerät außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern.
Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist.
- wenn das Gerät oder die Messleitungen sichtbare Beschädigungen aufweisen,
- wenn das Gerät nicht mehr arbeitet,
- nach längerer Lagerung unter ungünstigen Verhältnissen,
- nach schweren Transportbeanspruchungen,
- wenn das Gerät und die Messleitungen feucht sind.
3. Lieferumfang
Zum Lieferumfang des BENNING CFlex 2 gehoren:
3.1 ein Stuck BENNING CFlex 2,
3.2 ein Stück Kompakt-Schutztasche,
3.3 zwei Stuck 1,5 V-Micro-Batterien (IEC LR03/AAA),
3.4 eine Bedienungsanleitung.
4. Geräteschreibung
Der BENNING CFlex 2 ist ein digitaler TRUE RMS Flex-Stromwandler zur Messung von Wechselströmen bis 3000 A.

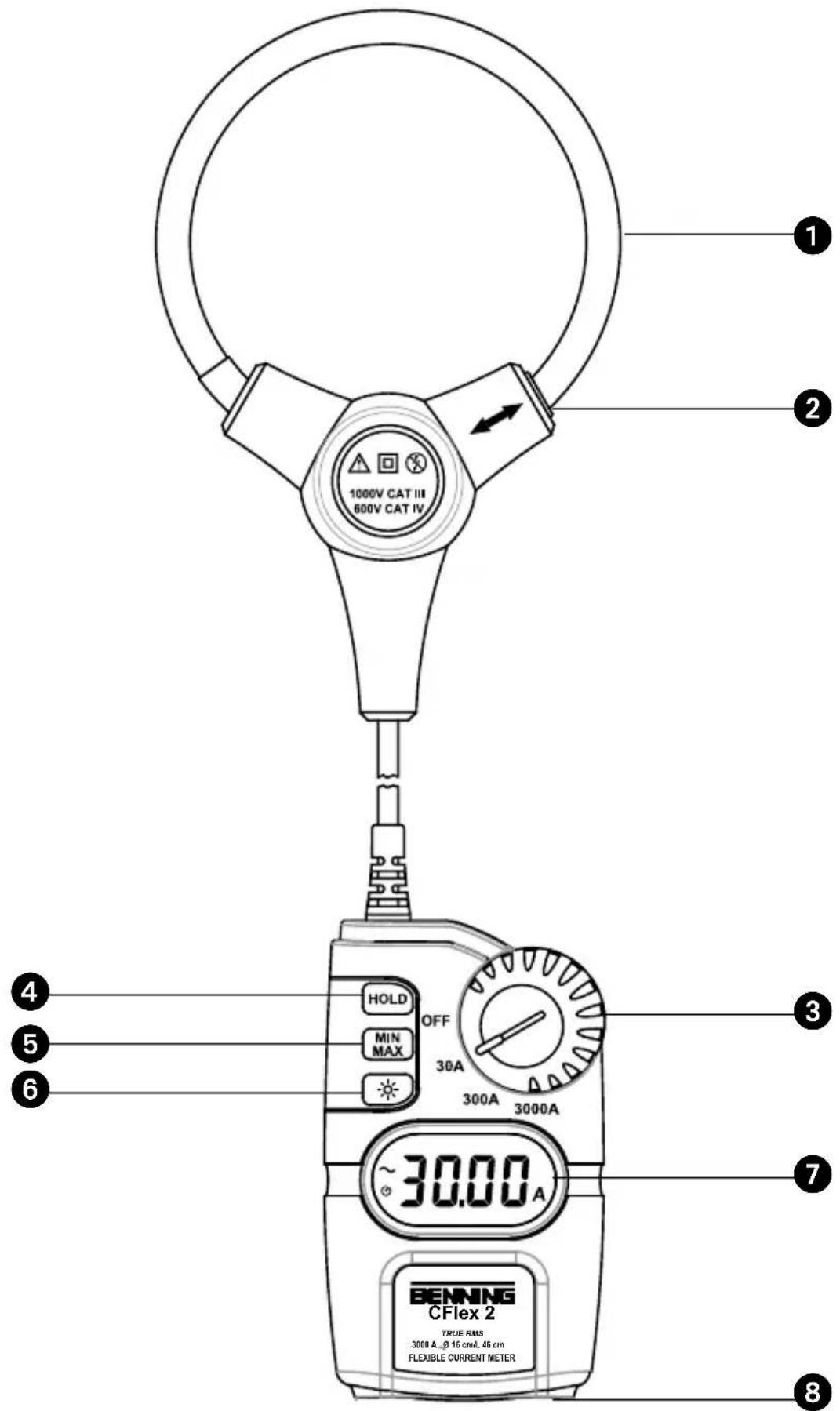

siehe Bild 1: Gerätefrontseite
Die im Bild 1 angegebenen Bedienelemente werden wie folgt beschrieben:
Flexible Messschleife, zum Umfassen des einadrigen, wechselstromdurchflossenen Leiters
SchlieBmechanismus der Messchleife
3 Drehschalter, zur Wahl der Messbereiche
HOLD-Taste, Speicherung des angezeigten Messwertes,
MIN/MAX-Taste, Speicherung des hochsten und niedrigsten Messwertes,
Beleuchtungs-Taste, aktiviert die Displaybeleuchtung für ca. 30 s.
Digitalanzeige, fur den Messwert und die Anzeige der Bereichs über schrei tung.
Batteriefachdeckel
5. Allgemeine Angaben
5.1 Allgemeine Angaben zum Stromwandler
5.1.1 Die Digitalanzeige 7 ist als 4-stellige Flüssigkristallanzeige mit 13mm Schrifthöhe mit Dezimalpunkt ausgeführrt. Der größte Anzeugewert ist 3150.
5.1.2 Die Bereichsüberschreitung wird mit "-0.L-" angezeigt.
Achtung, keine Anzeige und Warnung bei Überlast!
5.1.3 Der Drehschalter dient der Anzahl der Messbereiche von 30 A, 300 A und 3000 A AC.
5.1.4 HOLD-Tastenfunktion: Durch Betätigen der HOLD-Taste 4 lassst sich das Messergebnis
speichern. Im Display wird gleichzeitig das Symbol „HOLD“ eingeblendet. Erneutes Betätigten der Taste schaltet in den Messmodus zurück.
5.1.5 Die MIN/ MAX-Tastenfungk 5 erfasst und speichert automatisch den hochsten und niedrigsten Messwert. Durch Weiterschaltung werden folgende Werte angezeigt: Anzeige "MAX" zeigt den gespeicherten hochsten, MIN" den niedrigsten Wert und MIN/MAX" zeigt den aktuellen Messwert an. Durch längeren Tastendruck (2 Sekunden) wird in den Normalmodus zurückgeschaltet.
5.1.6 Die Beleuchtungs-Taste Schaltet die Beleuchtung des Displays an. Ausschaltung durch erneute Tastenbetätigung oder automatisch nach ca. 30 s.
5.1.7 Die Messrate des BENNING CFlex 2 beträgt nominal 2 Messungen pro Sekunde für die Digitalanzeige.
5.1.8 Der BENNING CFlex 2 wird durch den Drehschalter ein- oder ausgeschaltet. Ausschaltstellung "OFF".
5.1.9 Der BENNING CFlex 2 schaltet sich nach ca. 15 min selbstätig ab (APO, Auto-Power-Off ist aktiv bei Einblendung des Symbol in der Anzeige). Es schaltet sich wieder ein, wenn die HOLD-Taste oder eine andere Taste betägt wird. Die automatische Abschaltung lasst sich deaktivieren indem sie die HOLD-Taste betägten und gleichzeitig der BENNING CFlex 2 aus der Schalterstellung "OFF" einschalten. Das Symbol in der Anzeige erlischt.
5.1.10 Der BENNING CFlex 2 wird durch zwei 1,5-V-Micro-Batterien gespeist (IEC LR03/AAA).
5.1.11 Wenn die Batteriespannung unter die vorgesehene Arbeitsspannung des BENNING CFlex 2 sinkt, erscheint in der Anzeige ein Batteriesymbol.
5.1.12 Die Lebensdauer der Batterien beträgt etwa 120 Stunden (Alkalibatterie).
5.1.13 Temperaturkoeffizient des Messwertes:
0,1 x (angegebene Messgenauigkeit)/ ^ C < 18^ oder >28^ , bezogen auf den Wert auf Referenztemperatur von 23^ .
5.1.14 Lange der Messschleife: ca. 46 cm
5.1.15 Kabeldurchmesser der Messschleife: ca. 8,5 mm
5.1.16 Kabellange Messschleife -Gehause:ca.1,8m
5.1.17 Gehäuseabmessungen: (L x B x H) 120 x 70 x 26 mm
5.1.18 Gerategewicht: 286 g
6. Umgebungsbedingungen
- Der BENNING CFlex 2 ist für Messungen in trockenen Umgebungen vorgesehen,
- Barometrische Höhe bei Messungen: Maximal 2000 m,
- Überspannungskategorie: IEC 60664/ IEC 61010, 600 V Kategorie IV, 1000 V Kategorie III
- Verschmutzungsgrad: 2 gemäß EN 61010-1,
- Schutzart: IP 30 (DIN VDE 0470-1 IEC/ EN 60529)
3 - erstige Kennziffer: Schutz gegen Zugang zu gefährlichen Teilen und Schutz gegen feste Fremdkörper, >2,5 mm Durchmesser
0 - zweite Kennziffer: Kein Wasserschutz,
- Arbeitsstemperatur und relative Luftfeuchte:
Bei Arbeitstemperatur von 0^ bis 50^ : relative Luftfeuchte kleiner 80% , nicht konden-sierend.
Lagerungstemperatur: Der BENNING CFlex 2 kann bei Temperaturen von - 10^ bis +60^ , relative Luftfeuchte kleiner 70% , ohne Batterien gelagert werden.
7. Elektrische Angaben
Bemerkung: Die Messgenauigkeit wird angegeben als Summe aus
-
einem relativen Anteil des Messwertes und
-
einer Anzahl von Digit (d.h. Zahlenschritte der letzten Stelle).
Die Messgenauigkeit gilt bei einer Temperatur von 23^ ± 5^ und einer relati ven Luftfeuchtigkeit kleiner 80% .
7.1 Wechselstrombereiche
Der Messwert wird als darüber Effektivwert (TRUE RMS, AC-Kopplung) gewonnen und angezeigt. Seine Kalibrierung ist auf sinusförmige Kurvenform abgestimmt. Bei Abweichungen von dieser Form wird der Anzeigewert umgenauer.
Crest-Factor < 1,6 bis 100% der Messbereichsendwertes
Crest-Factor < 3,2 bis 50% der Messbereichsendwertes
| Messbereich Auflösung | Messgenauigkeit*im Frenzbereich 45 Hz - 500 Hz | Überlastschutz | |
| 30 A | 10 mA | ± (3,0 % des Messwertes + 5 Digit) | 3000 A |
| 300 A | 100 mA | ± (3,0 % des Messwertes + 5 Digit) | 3000 A |
| 3000 A | 1 A | ± (3,0 % des Messwertes + 5 Digit) | 3000 A |
- Die Messgenauigkeit ist spezifiziert für eine Sinuskurvenform. Die angebeige ne Genauigkeit ist spezifiziert für Leiter, die mit der Messschleife ① mittig um fasst werden (siehe Bild 3). Für Leiter die nicht mittig umfasst werden, muss ein zusätzlicher Fehler berücksichtigt werden.
| Abstand von der Mitte Positionsfehler |
| 25 mm ± (1,0 % des Messwertes) |
| 50 mm ± (2,0 % des Messwertes) |
| 75 mm ± (3,0 % des Messwertes) |
8. Messen mit dem BENNING CFlex 2
8.1 Vorbereiten der Messung
Benutzen und lagern Sie den BENNING CFlex 2 nur bei den angegebenen Lager- und Arbeitstemperaturen, vermeiden sie dauernde Sonneneinstrahlung.
- Die zum Lieferumfang gehörenden Sicherheitsmessleitung entspricht in Nennspannung und Nennstrom der BENNING CFlex 2. Die Sicherheitsmessleitung ist fest mit dem BENNING CFlex 2 verbunden und nicht abnehmbar.
- Isolation der Sicherheitsmessleitungen überprüfen. Wenn die Isolation be schädigt ist, ist des BENNING CFlex 2 sofort auszusondern.
- Starke Störquellen in der Nähe der BENNING CFlex 2 können zu instabiler Anzeige und zu Messfehlern führen.
Maximale Spannung gegen Erdpotential beachten! Elektrische Gefahr!
Die höchste Spannung, die an dem BENNING CFlex 2 gegenüber Erdpotential lie gen darf, beträgt 600 V CAT IV/ 1000 V CAT III.
8.2 Wechselstrommessung
- Mit dem Drehschalter 3 den Messbereich 30 A, 300 A oder 3000 A wahlen.
- Mit der flexiblen Messschleife 1 den einadrigen, stromdurchflossenen Leiter mittig umfasen.
- Messwert in der Digitalanzeige 7 ablesen.
siehe Bild 2 a: Wechselstrommessung
siehe Bild 2 b: Wechselstrommessung
9. Instandhaltung
Vor dem Öffnen den BENNING CFlex 2 unbedingt spannungsfrei schalten! Elektrische Gefahr!
Die Arbeit an dem geöffneten BENNING CFlex 2 unter Spannung ist ausschließlich Elektrofachkräften vorbehalten, die darauf besondere Maßnahmen zur Unfallverhütung treffen müssen.
So machen Sie den BENNING CFlex 2 spannungsfrei, bevor Sie das Gerät öffnen:
- Entfernen Sie zuerst den BENNING CFlex 2 vom Messobjectekt.
Der BENNING CFlex 2 besitzt keine Sicherung.
9.1 Sicherstellen des Gerätes
Unter bestimmten Voraussetzungen kann die Sicherheit im Umgang mit dem BENNING CFlex 2 nicht mehr gewährleistet sein, z.B. bei:
- Sichtbaren Schäden am Gehäuse,
- Fehlern bei Messungen,
- Erkennbaren Folgen von längerer Lagerung unter unzulässigen Bedingungen und
- Erkennbaren Folgen von außerordentlichen Transportbeanspruchungen.
In diesen Fälle ist der BENNING CFlex 2 einzof von der Messstelle zu entfernen und gegen erneute Nutzung zu sichern.
9.2 Reinigung
Reinigen Sie das Gehäuse außerlich mit einem sauberen und trocken en Tuch (Ausnahme spezielle Reinigungstücher). Verwenden Sie keine Lösungs- und/oder Scheuermittel, um das Gerät zu reinigen. Achten Sie unbedingt daraufuf, dass das Batteriefach und die Batterie Kontakt nicht durch auslaufendes Batterie-Elektrolyt verunreinigt wer den.
Falls Elektrolytverunreinigungen oder weiß Ab la gerungen im Bereich der Batterie oder des Bat teriegehäuses vorhanden sind, reinigen Sie auch diese mit einem trockenen Tuch.
9.3 Batteriewechsel
Vor dem Öffnen den BENNING CFlex 2 unbedingt spannungsfrei machen! Elektrische Gefahr!
Der BENNING CFlex 2 wird von zwei 1,5-V-Microbatterien (IEC LR03/ AAA) gespeist. Ein Batteriewechsel (siehe Bild 4) ist erforderlich, wenn in der Anzeige das Batteriesymbol entscheint.
So wechseln Sie die Batterie:
- Entfernen Sie den BENNING CFlex 2 vom Messobjekt.
- Bringen Sie den Drehschalter 3 in die Schaltstellung "OFF".
- Legen Sie den BENNING CFlex 2 auf die Frontseite und losen Sie die Schraube vom Batteriedeckel.
- Heben Sie den Batteriedeckel (im Bereich der Gehäusevertiefungen) vom Unterveri ab.
- Er setzen Sie die verbrauchten Batterien durch zwei neue Batterien des Typs Micro (LR03/ AAA). Achten Sie auf die polrlichtige Anordnung der neuen Batterien!
- Rasten Sie den Batteriedeckel an das Unterteil an, undziehen Sie die Schraube an.
siehe Bild 4: Batteriewechsel
Leisten Sie ihren Beitrag zum Umweltschutz! Batterien dürfen nicht in den Hausmull. Sie können bei einer Sammelstelle für Altbatterien bzw. Sondermull abgegeben werden. Informieren Sie sichitte bei ihrer Kommune.
9.4 Kalibrierung
BENNING garantiert die Einhaltung der in der Bedienungsanleitung aufgeführten technischen Spezifikationen und Genauigkeitsangaben für das erste Jahr nach dem Auslieferungsdatum.
Um die angegebenen Genauigkeiten der Messergebnisse zu erhalten, muss das Gerät regelmäß durch unseren Werksservice kalibriert werden. Wir empfehlen ein Kalibrierinterval von einem Jahr. Senden Sie hierzu das Gerät an folgende Adresse:
Benning Elektrotechnik & Elektronik GmbH & Co. KG
Service Center
Robert-Bosch-Str. 20
D-46397 Bocholt
10. Umweltschutz
Bitte führen Sie das Gerät am Ende seiner Lebensdauer den zur Verfügung ste henden Rückgabe- und Sammelsystemen zu.
