MANUAL DE USUARIO CFlex 2 BENNING
E Instrucciones de servicios
Návod k obssluz

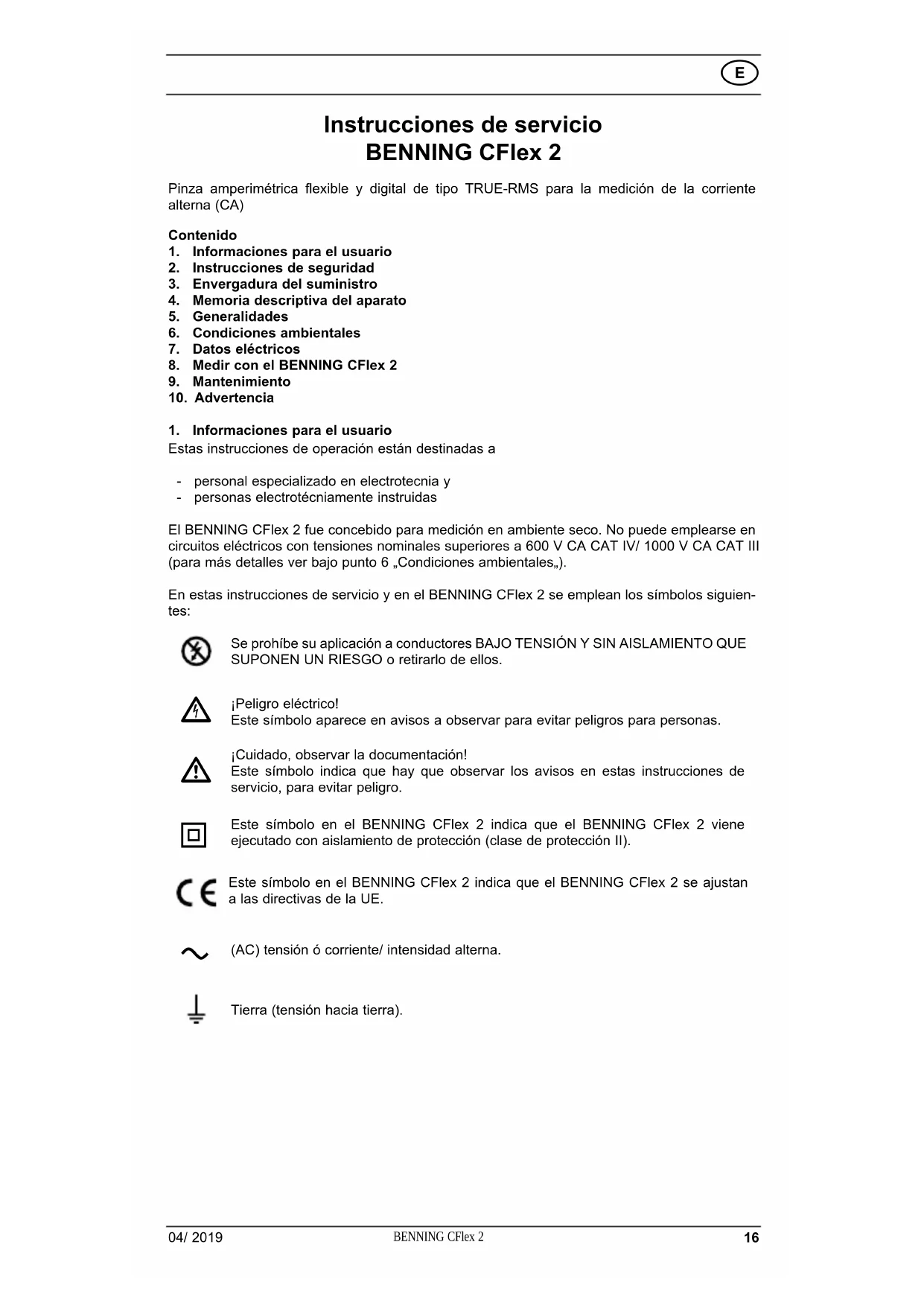

Instrucciones de servicios BENNING CFlex 2
Pinza amperimétrica flexible y digital de tipo TRUE-RMS para la medicación de la corriente alterna (CA)
Contenido
- Informaciones para el usuario
- Instrucciones de seguridad
- Envergadura del suministro
- Memoria descriptiva del aparato
- Generalidades
- Condiciones ambientales
- Datos electricos
- Medir con el BENNING CFlex 2
- Mantenimiento
- Advertencia
1. Informaciones para el usuario
Estas instrucciones de operacion esta donidas a
- personal especializzato en electrotecnia y
- personnes electrotécniamente instruidas
El BENNING CFlex 2 fue concede para medicación en ambiente seco. No pueda emplearse en circuitos electricos con tensiones nominales superiores a 600 V CA CAT IV/ 1000 V CA CAT III (para más detalles ver bajo punto 6 „Condiciones ambientales.”).
En estas instrucciones de service y en el BENNING CFlex 2 se emplean los SYMBOLOS SIGUIENTES:
Se prohibe su aplicacion a conductores BAJO TENSION Y SIN AISLAMENTO QUE SUPONEN UN RIESGO o retirarlo de ellos.
Pelicogéletrico!
Este symbolo aparece en avisos a observar para打架peligos para personas.
Este sentido en el BENNING CFlex 2 indica que el BENNING CFlex 2iene executado con aislamento de proteccion (clase de proteccion II).
Este*simbolo en el BENNING CFlex 2 indica que el BENNING CFlex 2 se ajustan a las directivas de la UE.
(AC) tensión o corriente/ intensidad alterna.
Tierra (tensión hacia tierra).
2. Instrucciones de seguridad
El equipo es fabricado conforme a la norma
DIN VDE 0411 parte 1/ EN 61010-1
DIN VDE 0411 parte 2-032/ EN 61010-2-032
DIN VDE 0411 parte 031/ EN 61010-031
verificado, y salido de fabrica en perfecto estado de seguridad.
Para manener el equipo en este perfecto estado de seguidad y garantizar su functiagnosticion sin peligro, el usuario debe observar las informaciones y advertencias de peligos en este manual de service. La mala conducta y el descuido de las advertencias que pueda conducir a lesiones graves o la muerte
PELIGRO! Se debe tener extremo cuidado cuando se trabaja con barras conductoras o lineas de red con tension! El contacto con lineas activas puede causar un shock electrico!
El BENNING CFlex 2sole está permitted para uso en circuitos de corrente de la categoria de sobretension IV con conductor frente a tierra max. 600V o de la categoria de sobretension III con conductor frente a tierra max. 1000V . Tengaastede cuestion que qualquier trabajo en partes e instalaciones bajo tensiOn electrica por principio son peligosos. Ya pueda suponer delicgo de muerte para las personas las tensiones a partir de 30VACy60VDC
Ante cada puesta en servicios, usted debe verificar que el equipo y las conduccciones no muestren daños.
Cuando ha de suponerse que ya no queda garantizo el funcionaimiento sin peligro, hay que desactivar el equipo y asegurarlo para estar succionamento involuntario.
Se supone que ya no queda garantizo su functonamento sin peligro, cuando,
- el aparato o el cable de medicacion muestran daños visibles,
- cuando el equipo ya no funciona,
- tras un长大o periodo de almacenamento sin uso y bajo conditiones desfavorables,
tras haber sufrido esfuerzos deben al transporte, - el aparato o el cable de medicación estáhúmedos,
3. Envergadura del suministro
Envergadura del suministro BENNING CFlex 2:
3.1 Una unidad BENNING CFlex 2
3.2 Una unidad Bolsa compacta de proteccion
3.3 Dos unidas de las 1,5 V (Micro/IEC LR03/AAA)
3.4 Unaunidad instruetiones de operacion
4. Memoria descriptiva del aparato
El dispositivo BENNING CFlex 2 es una pinza amperimétrica flexible y digital de tipo TRUE RMS que permitte medir corrientes alternas de hasta 3.000 A.
ver fig. 1: parte frontal del equipo
Los elementos de Signals y operaciones indicadas en figura 1 se denominan como sigues:
Bucle de medida flexible que rodea el conductor de corriente alterna de un solo hilo
2 Mecanismo de ciderre del bucle de medida
3 Conmutador giratorio para la seleccion de los rangos de medicacion
4 Tecla HOLD, almacenamento del valor de medicación indicado,
5 Tecla MIN/MAX, almacenamento de los values minimo y Tmaxio,
6 Tecla de iluminacion, para activar la iluminacion de pantalla durante aprox. 30 s.
7 Indicador digital, para el valor medido y el indicator de superación del rango,
3 Tapa del compartmento de bateria
5. Generalidades
5.1 Información general sobre el adaptor de pinza amperimétrica
5.1.1 El display digital viene 7 executado en cristal liquido,indicando 4 caracteres de 13 mm de alta con punto decimal. El valor maximalo indicado es 3150.
5.1.2 La medicación FHA de rango se indica mediante «-0.L-».
Cuidado, no ha y aviso cuando existe sobrecarga!
5.1.3 El conmutador giratorio 3 permite seleccionar los rangelos de medicacion: 30 A, 300 A y 3000 A CA.
5.1.4 Funcion de la tecla HOLD: Al pulsar la tecla HOLD 4 se guarda el resultado de la
medicón. La pantalla ⑦ muestra al mesmo tiempo el símbolo «HOLD». Pulsando de nuevo la tecla se vuelve al modo de medicación.
5.1.5 La tecla MIN/MAX ⑤ permite detectar y guardar automatistically el valor de medicación más bajo y el más alto. Al volver a presionar esta tecla, se muestran los siguientes valores en pantalla: el símbolo «MAX» indica el valor registrado más alto, «MIN» el valor registrado más bajo y «MIN/MAX» el valor de medicación actual. Presionando la tecla de manière prolongada (2segundos) se vuelte al modo normal.
5.1.6 La tecla de iluminacion 6 activa la iluminacion de pantalla 7. La iluminacion de pantalla se desactiva al volver a pulsar la tecla o automatamente antes de 30 s.
5.1.7 La Frequencia nominal de medicacion del BENNING CFlex 2 es de 2 medicaciones porundo para el display digital.
5.1.8 BENNING CFlex 2 se conecta y desconecta mediante el conmutador disco 3. Posicion OFF para desconectar.
5.1.9 El dispositivo BENNING CFlex 2 se apaga automatistically tras aprox. 15 min (la direccion APO, Auto-Power-Off se encuentra activa si la pantalla muestra el sintobolo ). El dispositivo se vuela a encender al pulsar la tecla HOLD o cualquier othera tecla. La direccion de apagado automatico puede desactivarse presionando la tecla HOLD y ajustando simultaneamente el dispositivo BENNING CFlex 2 fuera de la posicional «OFF» El sintobolo se apaga en la pantalla
5.1.10 EI BENNING CFlex 2 es alimentado con dos pilas 1,5 V (IEC LR03/ AAA/ micro).
5.1.11 En el display ⑦ aparece el símbolo de batería, cuando la tensión de la pila cae hasta ser inferior a la tensión de trabajo prevista del BENNING CFlex 2.
5.1.12 La duración de las baterías es de aproximadamente 120 horas (baterías alcalinas).
5.1.13 Coeficiente de temperatura del valor de medicacion:
0,1 x (precisión de medicación españica)/ °C < 18 °C o > 28 °C, en relacion con el valor de temperatura de referencia de 23 °C,
5.1.14 Longitud del bucle de medida: aprox. 46 cm
5.1.15 Seccion de cable del bucle de medida: aprox. 8,5 mm
5.1.16 Longitude cable del bucle de medida a la carcasa:aprox.1,8m
5.1.17 Dimensiones de la carca: (L× W× H) 120× 70× 26mm
5.1.18 Peso del disposativo: 286 g
6. Condiciones ambientales
- EI BENNING CFlex 2 fue concebido para medicacion en ambiente seco,
- Altura barometrica en las medicaciones: maxima 2000 m,
- Categoría de sobretension: IEC 60664/ IEC 61010 → 600 V categoría IV, 1000 V categoría III,
- Clase de sueidad: 2 (EN 61010-1),
- Clase de proteccion: IP 30 (DIN VDE 0470-1 IEC/ EN 60529), Proteccion IP 30 significa: Primer digito (3): Proteccion contra contactos a partes peligrosas y contra objetos de un diametro superior a 2,5mm . Segundo digito (0): No protege del agua.
- Temperatura de trabajo y humedad atmósferica relativa:
Con temperatura de funcionaamento de 0^ a 50^ : humedad relativa inferior a 80% , sin condensation.
- Temperatura de almacenimiento: El disposito BenNING CFlex 2 debe almacenarse sin baterias, con una temperatura ambiente de - 10^ a + 60 °C y una humedad relativa inferior a 70 %.
7. Datos electricos
Nota: La exactitud de medicación se indica comosumaresultando de
-
una parte relativa al valor medido y
-
un número determinado de digitos (es decide pasos de digitos de laULTima posición).
Esta exactitud de medicación vale con temperatas de 23^ ± 5^ y una humedad atmóférica relativa inferior al 80% .
7.1 Rangos de corriente alterna
El valor de medicación detectado y做不到 es el valor efectivo (TRUE RMS, acoplamente CA). Su calibración corresponde a una forma de onda sinusoidal. Las desviaciones de esta forma conllevan lecturas menos precisas.
Factor de cresta < 1,6 a 100% del valor final de rango de medicación
Factor de cresta < 3,2 a 50% del valor final de rango de medicación
| Rango de medicación | Resolución | Exactitud de medicación* en rango de Frequencia 45 Hz - 500 Hz | Protección de sobrecarga |
| 30 A | 10 mA | ± (3,0 % del valor medido + 5 dígitos) | 3000 A |
| 300 A | 100 mA | ± (3,0 % del valor medido + 5 dígitos) | 3000 A |
| 3000 A | 1 A | ± (3,0 % del valor medido + 5 dígitos) | 3000 A |
- La precision de medicación seística para una forma de onda sinusoidal. La precision indica seística para conductores que el bucle de medicación rodea por el centro (ver figura 3). Si los conductores no son rodeados por el centro, deben tenerse enIELD un error adicional.
Distancia al centro Error de posicion
$$ 25 \mathrm {mm} \pm (1,0 \% \text {del valor final del rango de medicación}) $$
$$ 50 \mathrm {mm} \pm (2,0 \% \text {del valor final del rango de medicación}) $$
$$ 75 \mathrm {mm} \pm (3,0 \% \text {del valor final del rango de medicación}) $$
8. Medir con el BENNING CFlex 2
8.1 Pasos previos a la medicación
Utilice y almacene el dispositivo BENNING CFlex 2 uniquamente en las conditiones de temperatura de trabajo y almacenimiento especialidas y evite una exposión constante a los rayos solares.
- El cable de medicación de seguridad incluido en el suministro se corresponde con la tensión y corrente nominales del dispositivo BENNING CFlex 2. El cable de medicación de sécurité se encontraría fjado al dispositivo BENNING CFlex 2, por lo que no es extraíble.
- Compruebe el recubrimiento aislante del cable de medicacion de seguridad. Si el recubrimiento aislante está dañado, el dispositivo BENNING CFlex 2 deben ser inmediamente desechado.
- Fuentes de interferencia de gran intensidad en las cercanias del dispositivo BENNING CFlex 2 pueda tener como resultado lecturas inestables y erros de medicación.
Tenga en cuenta la potencia maxima con besoin al potencial de tierra! Peligro de descarga electrica!
La tension maxima aplicable al dispositivo BENNING CFlex 2 en relation con el potencial de tierra es de 600 V CAT IV/ 1000 V CAT III.
8.2 Medicación de la corriente alterna
- Haciendo uso del conmutador giratorio 3, selección el rango de medicación: 30 A, 300 A o 3000 A.
- Rodee el conductor de un solo hilo bajo tension por el centro mediante el bucle de medicación flexible 1.
- Lea el valor de medicación que se muestra en pantalla 7.
ver fig. 2 a: medicación de corriente alterna
ver fig. 2b: medicación de corriente alterna
9. Mantenimiento
Eliminar sin falta toda tension del BENNING CFlex 2 antes deAbrirlo! Peligro de tension electrica!
El trabajo en el BENNING CFlex 2 bajo tensión queda exclusivamente en manos de personal especializzato en electrotecnia, que deben tener medidas especialas para evacitar accidentes.
Así se elimina todo tipo de tensiones del BENNING CFlex 2 antes de Abrir el equipo:
- En primer lugar, retire el dispositivo BENNING CFlex 2 del objeto de medicación.
El adaptor de pinza amperimétrica BENNING CFlex 2 no está equipado con ningún sistemas de seguridad de corte de corriente.
9.1 Guardar seguro el equipo
Dadas determinadas conditiones, no se pueda garantizar ya la calidad de uso del BENNING CFlex 2; por exemple haberdo:
- daños visibles en la carcasa,
-errores en mediciones, - huellas visibles como consecuencia de almacenimiento durante长大o tiempo bajo condi- ciones no admitidas,
- huellas visibles resultantes de esfuerzo extraordinario en el transporte y
En tales casos, el dispositivo BENNING CFlex 2 debe ser inmediamente retardado del punto de medicación y se debe evaporar su reutilización.
9.2 Limpieza
Limpiar la superficie de la carcasa con un paño limpio y seco (exceptionalmente con paños
especiales de limpieza). No aplicque agentes disolventes o abrasivos para limpiar el equipo. Observar sin falta que el apartado de la pila y los contactos no se contaminen con electrolito saliente de la pila.
Caso de aparecer restos de electrolito o residuos blancos en la zona de la pila o del apartado de la pila, limpar"Theseiros también con un paño seco.
9.3 Cambio de pila
Eliminar sin falta toda tensión del BENNING CFlex 2 antes de abrirlol! Peligro de tensión electrica!
El dispositivo BENNING CFlex 2 funciona con dos pilas Micro de 1,5 V. La pilas deben cambiarse (ver figura 4) cuando la pantalla muestre el símbolo de bateria.
El cambio de las baterías se realiza de lasuma眼看:
- Retire el dispositivo BENNING CFlex 2 del objeto de medicación.
- Ajuste el conmutador giratorio en la posicion «OFF».
- Coloque el dispositivo BENNING CFlex 2 con la parte frontal hacía abajo y afloje los tornillos de la tapa del compartmento de batería.
- Levante la tapa del compartmento de bateria desde la parte inferior (utilizando las hendidas de la carcasa).
- Reemplace las pilas gastadas por dos新模式 pilas (Micro/ IEC LR03/ AAA). iAseguese de colocar las新模式 pilas con la polaridad correcta!
- Enganchar la base de la carcasa en la parte frontal y fjjar el tornillo.
ver fig. 4:chio de pila
Aporte su granito a la proteccion del medio ambiente! Las pilas no son basura domestica. Se puedaentargar en un punto de coleccion de pilas gastadas o residuos especialaes. Por favor, informese en su municipio.
9.4 Calibrado
BENNING garantiza el accomplishment de las specifications sociales y la informacion precisea que figuran en el manual de instrucciones durante el primer año, a partir de la Fecha de envio. Para Obtener las exactitudes de medicacion indicadas en los resultados de medicacion, es preciseo que nuestro personal de service calibre el equipo periodicamente.
Recomendamos que el intervalo de calibrado sea de un a. Para ello, enviar el equipo a la direcction seguiente:
Para preservar el medio ambiente, al final de la vidautilde su producto, depositelo en los lugares destinado aarlo de acuerdo con la legislacion vigente.
