РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ CFlex 2 BENNING

Руководство по эксплуатации

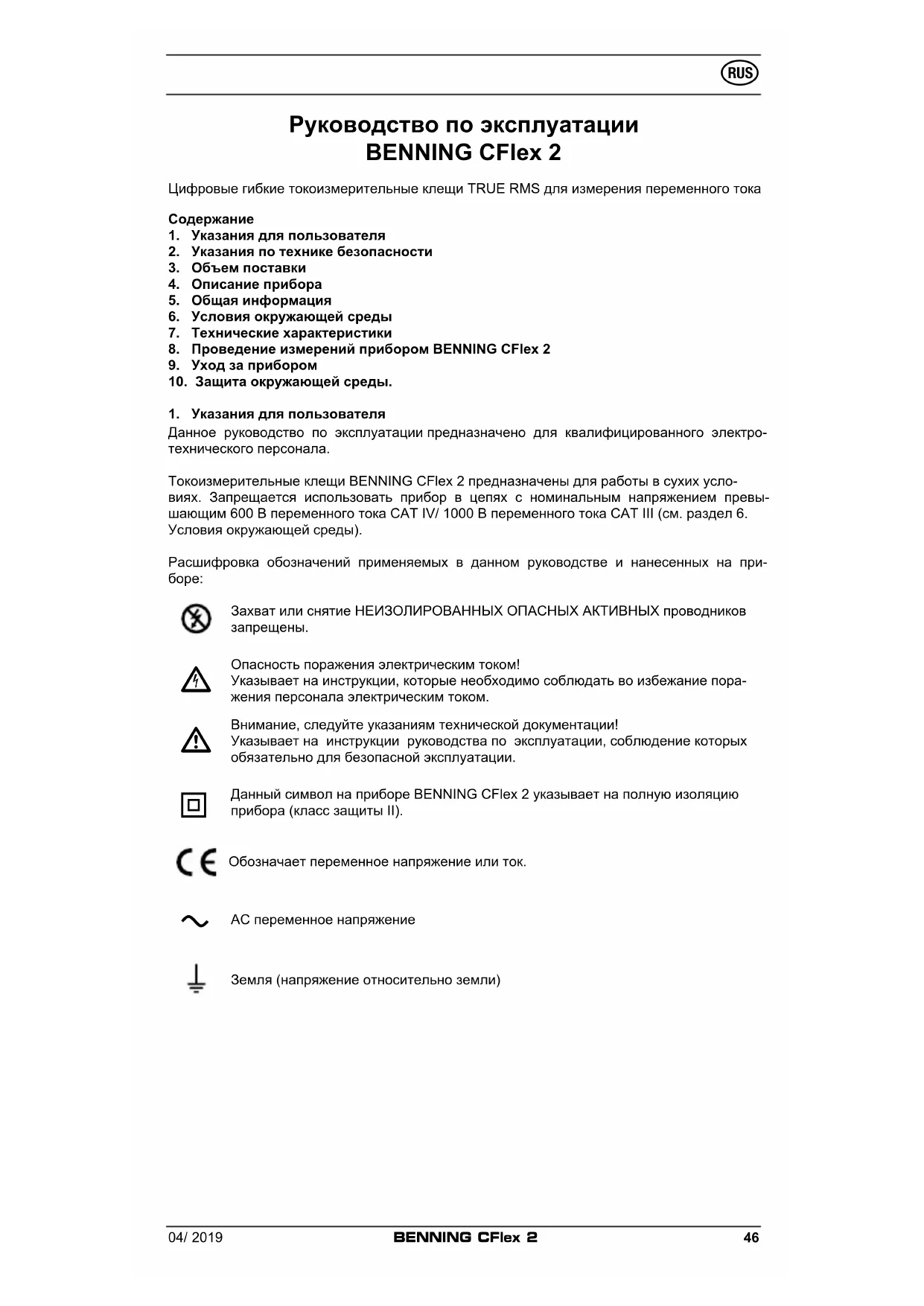

Руководство по эксплуатации BENNING CFlex 2 Цифровые гибкие токоизмерительные клещи TRUE RMS для измерения переменного токаСодержание1. Указания для пользователя2. Указания по технике безопасности3. Объем поставки4. Описание прибора5. Общая информация6. Условия окружающей среды7. Технические характеристики8. Проведение измерений прибором BENNING CFlex 29. Уход за прибором10. Защита окружающей среды.1. Указания для пользователяДанное руководство по эксплуатации предназначено для квалифицированного электро-технического персонала.Токоизмерительные клещи BENNING CFlex 2 предназначены для работы в сухих усло-виях. Запрещается использовать прибор в цепях с номинальным напряжением превы-шающим 600 В переменного тока CAT IV/ 1000 В переменного тока CAT III (см. раздел 6. Условия окружающей среды).Расшифровка обозначений применяемых в данном руководстве и нанесенных на при-боре:Захват или снятие НЕИЗОЛИРОВАННЫХ ОПАСНЫХ АКТИВНЫХ проводников запрещены. Опасность поражения электрическим током!Указывает на инструкции, которые необходимо соблюдать во избежание пора-жения персонала электрическим током. Внимание, следуйте указаниям технической документации!Указывает на инструкции руководства по эксплуатации, соблюдение которых обязательно для безопасной эксплуатации. Данный символ на приборе BENNING CFlex 2 указывает на полную изоляцию прибора (класс защиты II).Обозначает переменное напряжение или ток. AC переменное напряжениеЗемля (напряжение относительно земли)04/ 2019 BENNING CFlex 2

2. Указания по технике безопасности

Данный прибор спроектирован и изготовлен в соответствии со стандартом DIN VDE 0411 часть 1/ EN 61010-1 DIN VDE 0411 часть 2-032/ EN 61010-2-032 DIN VDE 0411 часть 031/ EN 61010-031 Для обеспечения безопасной эксплуатации прибора пользователь должен неукоснительно соблюдать указания данного руководства по эксплуатации.

Повышенной безопасности при работе с оголёнными проводами или зажимами для крепления шин. Контакт с проводами может послужить причиной электрического шока.

Прибор предназначен для использования в цепях с категорией защиты от перенапряжения IV с максимальным напряжением относительно земли 600 В, в цепях с категорией защиты от перенапряжения III с максималь- ным напряжением относительно земли 1000 В. Любая работа с электричеством является потенциально опасной! Даже напряжения величиной 30 В переменного тока или 60 В постоянного тока могут быть опасны для жизни.

Перед использованием прибора убедитесь в отсутствии признаков повреждения корпуса и измерительных проводов. Если безопасная эксплуатация прибора невозможна, необходимо выключить прибор и принять меры к предотвращению его случайного использования. Безопасная эксплуатация прибора невозможна, если: - на корпусе прибора или на измерительных проводах имеются видимые повреждения - прибор не функционирует - прибор долгое время хранился в неблагоприятных условиях - прибор подвергся транспортировке в неблагоприятных условиях - намокли прибор или проводка к измерительному прибору.

В объем поставки токоизмерительных клещей BENNING CFlex 2 входит:

3.1 одни клещи-адаптер BENNING CFlex 2 - 1 шт.

3.2 Защитная сумка - 1 шт.

3.3 Батарейки Micro на 1,5 В (IEC LR03/ AAA) - 2 штуки.

3.4 Руководство по эксплуатации - 1 шт.

BENNING CFlex 2 — это цифровые гибкие токоизмерительные клещи TRUE RMS, предна- значенные для измерения переменного тока до 3000 A. См. рис. 1: Вид спереди Органы управления и индикации:

Гибкий петлевой гальванометр для захвата одножильного, обтекаемого перемен- ным током проводника

Механизм замыкания петлевого гальванометра

Поворотный переключатель для выбора диапазонов измерений

Кнопка HOLD для удержания показаний дисплея

Кнопка MIN/MAX сохранения минимального/максимального значения

Кнопка подсветки, включает подсветку дисплея прим. на 30 с.

Цифровой дисплей для индикации результатов измерений и превышения допусти- мых пределов,

Крышка отсека для аккумуляторов

5.1 Общее описание токоизмерительных клещей-адаптера

5.1.1 Разрядность цифрового дисплея

: 4 высота цифр: 13 мм, десятичная точка, максимальное индицируемое значение: 3150

5.1.2 При превышении диапазона на дисплее отображается надпись «-0.L-».

Внимание, при перегрузке прибора предварительного сигнала не подается!

5.1.3 Поворотный переключатель

служит для выбора диапазонов измерений 30 A, 300 A и 3000 A переменного тока.

5.1.4 Функция кнопки HOLD: с помощью кнопки HOLD

можно сохранить результат04/ 2019 BENNING CFlex 2

измерения. Одновременно на дисплее

загорается символ HOLD. При повтор- ном нажатии кнопки выполняется переключение обратно в режим измерения.

регистрирует и автоматически сохраняет максимальное и минимальное измеренное значение. При переключении отображаются следую- щие значения: MAX показывает сохраненное максимальное значение, MIN - мини- мальное значение, MIN/MAX - текущее измеренное значение. При длительном нажатии кнопки (2 секунды) выполняется переключение обратно в нормальный

5.1.6 Кнопка подсветки

включает подсветку дисплея

. Подсветка выключается при повторном нажатии кнопки или автоматически прим. через 30 с.

5.1.7 Номинальное количество измерений в секунду составляет 2 изм/с для цифрового

5.1.8 Клещи BENNING CFlex 2 включаются и выключаются поворотом переключателя

. Для выключения переключатель помещают в положение «OFF» [выключено].

5.1.9 Клещи BENNING CFlex 2 выключаются автоматически прим. через 15 мин (функ-

ция APO, Auto-Power-Off активна, если на дисплее

отображается символ ). Клещи включаются снова при нажатии кнопки HOLD

или любой другой кнопки. Для деактивации автоматического выключения нажмите кнопку HOLD

временно включите клещи BENNING CFlex 2 из положения OFF. Символ на

5.1.10 Клещи BENNING CFlex 2 поставляются в комплекте с двумя 1.5 В батареями типа

5.1.11 При разряде батареи ниже допустимого уровня на дисплее

прибора появляется символ батареи.

5.1.12 Срок службы аккумуляторов составляет прим. 120 часов (щелочной аккумулятор).

5.1.13 Температурный коэффициент измеряемой величины:

0,1 x (заданная точность измерений)/°C < 18 °C или > 28 °C, к значению эталонной температуры 23 °C

5.1.14 Длина петлевого гальванометра: прим. 46 см

5.1.15 Диаметр кабеля петлевого гальванометра: прим. 8,5 мм

5.1.16 Длина кабеля от петлевого гальванометра до корпуса: прим. 1,8 м

5.1.17 Размеры корпуса: (Д x Ш x В) 120 x 70 x 26 мм

5.1.18 Вес прибора: 286 г

6. Условия окружающей среды

- Прибор BENNING CFlex 2 предназначен для проведения измерений в сухих условиях. - Максимальная высота над уровнем моря для проведения измерений: 2000 м - Категория защиты от перенапряжения согласно IEC 60664/ IEC 61010 → 600 В катего- рия IV, 1000 В категория III, - Класс защиты: IP 30 IP 30 означает: защита от подхода к опасным частям и защита от посторонних твердых предметов диаметром более 2,5 мм, (3 - первое число). Отсутствие защиты от воды (0 - второе число). - Рабочая температура и относительная влажность: При рабочей температуре от 0 °C до 50 °C: относительная влажность воздуха ниже 80 %, не конденсированная. - Температура хранения: клещи-адаптер BENNING CFlex 2 можно хранить при тем- пературе от - 10 °C до + 60 °C и относительной влажности воздуха ниже 70 %, без аккумуляторов.

7. Технические характеристики

Примечание: Точность измерения определяется суммой - соответствующей доли измеренного значения - числом единиц младшего разряда Точность измерений гарантируется в диапазоне температур от 23 °С ± 5 °С и относитель- ной влажности менее 80 %.

7.1 Измерение переменного тока

Измеренное значение определяется и отображается как фактическое эффективное значение (TRUE RMS, связь по переменному току). Его калибровка соответствует сину- соидальной форме кривой. При отклонениях от этой формы отображаемое значение становится неточным. Коэффициент амплитуды < 1,6 до 100 % от конечного значения в диапазоне измерений Коэффициент амплитуды < 3,2 до 50 % от конечного значения в диапазоне измерений04/ 2019 BENNING CFlex 2

Предел Разрешение Погрешность *1 в диапазоне 45 Гц – 500 Гц Защита входа 30 A 10 mA ± (3,0 % измерительного значения + 5k) 3000 A 300 A 100 mA ± (3,0 % измерительного значения + 5k) 3000 A 3000 A 1 A ± (3,0 % измерительного значения + 5k) 3000 A k=единица младшего разряда

• Точность измерений указана для синусоидальной кривой. Приведенная точность указана для проводников, которые захватываются петлевым гальванометром

центру (см. рис. 3). Для проводников, которые захватываются не по центру, необходи- мо учитывать дополнительную погрешность. Расстояние от центра Погрешность позиционирования 25 mm ± (1,0% от конечного значения в диапазоне

50 mm ± (2,0% от конечного значения в диапазоне

75 mm ± (3,0% от конечного значения в диапазоне

8. Проведение измерений прибором BENNING CFlex 2

8.1 Подготовка к измерению

Используйте и храните клещи-адаптер BENNING CFlex 2 только при указанной темпера- туре хранения и рабочей температуре, не допускайте постоянного попадания солнечных

- Номинальное напряжение и номинальный ток входящего в комплект поставки предо- хранительного измерительного провода соответствует номинальному напряжению и номинальному току клещей-адаптера BENNING CFlex 2. Предохранительный измерительный провод имеет жесткое соединение с BENNING CFlex 2 и является

- Проверьте изоляцию предохранительного измерительного провода. Если изоляция повреждена, клещи-адаптер BENNING CFlex 2 следует немедленно отключить. - Мощные источники помех рядом с BENNING CFlex 2 могут привести к нестабильной индикации и ошибкам измерения.

Учитывайте максимальное напряжение относительно потенциала земли! Электрическая опасность! Максимальное напряжение, которое может подаваться на BENNING CFlex 2 относительно потенциала земли, составляет 600 В CAT IV/1000 В CAT III.

8.2 Измерение переменного тока

- С помощью поворотного переключателя

выберите диапазон измерений 30 A, 300 A или 3000 A. - С помощью гибкого петлевого гальванометра

захватите одножильный, обтекаемый переменным током проводник по центру. - Посмотрите измеренное значение на цифровом дисплее

См. рис. 2 a: Измерение величины переменного тока См. рис. 2 b: Измерение величины переменного тока

Опасность поражения электрическим током! Перед разборкой прибора убедитесь, что он не находится под напряжением! Работа с разобранным прибором находящимся под напряжением может проводится только квалифицированным электротехническим персоналом с соблюдением необ- ходимых мер предосторожности. Для обеспечения отсутствия напряжения на приборе произведите следующие действия: - Сначала уберите клещи-адаптер BENNING CFlex 2 с объекта измерения. Токоизмерительные клещи-адаптер BENNING CFlex 2 не имеют предохранителя.04/ 2019 BENNING CFlex 2

9.1 Хранение прибора

Безопасная эксплуатация прибора не гарантируется в случае: - наличия видимых повреждений корпуса прибора - некорректных результатов измерений - видимых последствий продолжительного хранения в неблагоприятных условиях - видимых последствий неблагоприятной транспортировки В этом случае немедленно удалите клещи-адаптер BENNING CFlex 2 с места измерения и защитите от повторного использования.

9.2 Уход за прибором

Для чистки корпуса прибора используйте мягкую сухую ткань или специальные чистящие салфетки. Не использовать растворители или абразивные вещества! В батарейном отсеке и на батарейных контактах не должно быть следов вытекшего электролита (при наличии отложений, удалите их сухой тканью).

Опасность поражения электрическим током! Перед разборкой прибора убедитесь, что он не находится под напряжением! Для питания BENNING CFlex 2 используются два аккумулятора Micro 1,5 В (IEC LR03/ AAA). Замена аккумуляторов (см. рис. 4) требуется, если на дисплее

отображается символ аккумулятора. Замена аккумуляторов: - Уберите клещи-адаптер BENNING CFlex 2 с объекта измерения. - Установите поворотный переключатель

в положение OFF. - Положите клещи-адаптер BENNING CFlex 2 на переднюю сторону и открутите винт крыши отсека для аккумуляторов

- Снимите крышу отсека для аккумуляторов (в зоне углублений корпуса) с нижней

- Замените использованные аккумуляторы на два новых типа Micro (IEC LR03/AAA). Следите за правильным расположением полюсов новых аккумуляторов! - Завернуть винт на задней панели. См. рис. 4: Замена батареи

BENNING гарантирует соблюдение приведенных в руководстве по эксплуатации специфи- каций и параметров точности в течение одного года с даты поставки. Для обеспечения заявленной точности результатов измерений, прибор необходимо пери- одически калибровать. Рекомендованный производителем интервал между калибровками составляет 1 год. Benning Elektrotechnik & Elektronik GmbH & Co. KG Service Center Robert-Bosch-Str. 20 D - 46397 Bocholt

10. Защита окружающей среды.

В конце срока эксплуатации прибор необходимо сдать в утилизационный пункт.04/ 2019 BENNING CFlex 2
