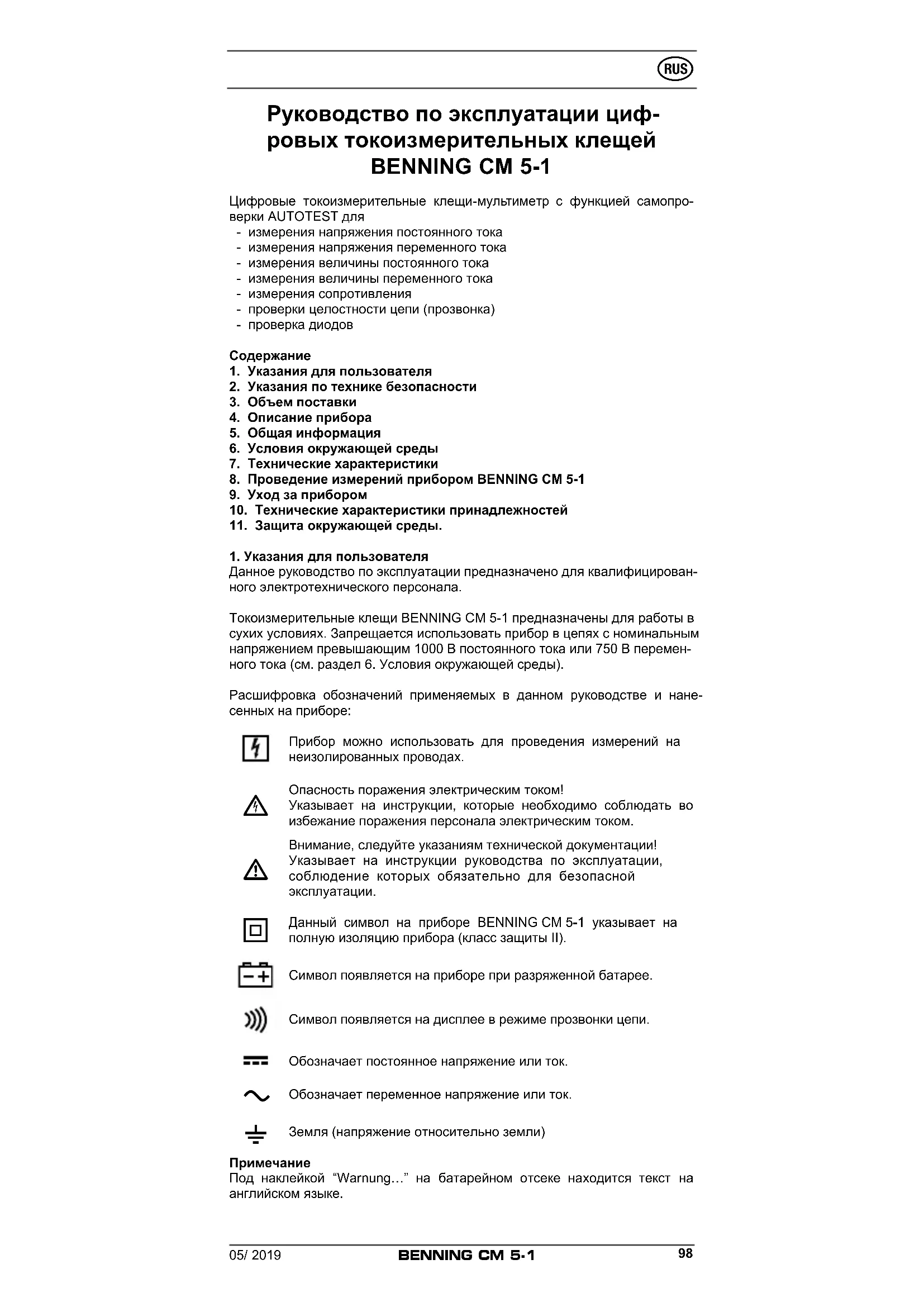

Notice BENNING CM 51 - page 104

Вопросы пользователей о CM 51 BENNING

0 вопрос об этом устройстве. Ответьте на те, что знаете, или задайте свой.

Задать новый вопрос об этом устройстве

L'email reste privé : il sert seulement à vous prévenir si quelqu'un répond à votre question.

Пока вопросов нет. Будьте первым, кто задаст.

Скачайте инструкцию для вашего мультиметр в формате PDF бесплатно! Найдите своё руководство CM 51 - BENNING и возьмите своё электронное устройство обратно в руки. На этой странице опубликованы все документы, необходимые для использования вашего устройства. CM 51 бренда BENNING.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ CM 51 BENNING

Инструкция по эксплуатации индикатора напряжения

Руководство по эксплуатации циф- ровых токоизмерительных клещей

Цифровые токоизмерительные клещи-мультиметр с функцией самопро- верки AUTOTEST для - измерения напряжения постоянного тока - измерения напряжения переменного тока - измерения величины постоянного тока - измерения величины переменного тока - измерения сопротивления - проверки целостности цепи (прозвонка) - проверка диодов

1. Указания для пользователя

2. Указания по технике безопасности

6. Условия окружающей среды

7. Технические характеристики

8. Проведение измерений прибором BENNING CM 5-1

10. Технические характеристики принадлежностей

11. Защита окружающей среды.

1. Указания для пользователя

Данное руководство по эксплуатации предназначено для квалифицирован- ного электротехнического персонала. Токоизмерительные клещи BENNING CM 5-1 предназначены для работы в сухих условиях. Запрещается использовать прибор в цепях с номинальным напряжением превышающим 1000 В постоянного тока или 750 В перемен- ного тока (см. раздел 6. Условия окружающей среды). Расшифровка обозначений применяемых в данном руководстве и нане- сенных на приборе: Прибор можно использовать для проведения измерений на неизолированных проводах.

Опасность поражения электрическим током! Указывает на инструкции, которые необходимо соблюдать во избежание поражения персонала электрическим током.

Внимание, следуйте указаниям технической документации! Указывает на инструкции руководства по эксплуатации, соблюдение которых обязательно для безопасной эксплуатации.

Данный символ на приборе BENNING CM 5-1 указывает на полную изоляцию прибора (класс защиты II). Символ появляется на приборе при разряженной батарее. Символ появляется на дисплее в режиме прозвонки цепи. Обозначает постоянное напряжение или ток.

Обозначает переменное напряжение или ток.

Земля (напряжение относительно земли)

Под наклейкой “Warnung…” на батарейном отсеке находится текст на английском языке.BENNING CM 5-1 05/ 2019

2. Указания по технике безопасности

Данный прибор спроектирован и изготовлен в соответствии со стандартом DIN VDE 0411 часть 1/EN 61010-1 DIN VDE 0411 часть 2-032/EN 61010-2-032 DIN VDE 0411 часть 2-033/EN 61010-2-033 DIN VDE 0411 часть 031/EN 61010-031 Для обеспечения безопасной эксплуатации прибора пользователь должен неукоснительно соблюдать указания данного руководства по эксплуатации.

Повышенной безопасности при работе с оголёнными про- водами или зажимами для крепления шин. Контакт с про- водами может послужить причиной электрического шока.

Прибор предназначен для использования в цепях с катего- рией защиты от перенапряжения III с максимальным напря- жением относительно земли 1000 В, в цепях с категорией защиты от перенапряжения IV с максимальным напряжени- ем относительно земли 600 В. Используйте соответствующие измерения приводит к этому. При измерениях в диапазонах категории измерения III или категории измерения IV выступаю-щая, токопроводя- щая часть контактного острия на защитных измерительных проводах должна иметь длину не более 4 мм. Перед измерением в диапазоне категории измерения III и категории измерения IV необходимо насадить на контакт- ные острия насадные колпаки, находящиеся в комплект и имеющие обозначения САТ III и CAT IV. Это необходимо для защиты оператора. Любая работа с электричеством является потенциально опасной! Даже напряжения величиной 30 В переменного тока или 60 В постоянного тока могут быть опасны для

Перед использованием прибора убедитесь в отсутствии признаков повреждения корпуса и измерительных про-

Если безопасная эксплуатация прибора невозможна, необходимо выклю- чить прибор и принять меры к предотвращению его случайного исполь-

Безопасная эксплуатация прибора невозможна, если: - на корпусе прибора или на измерительных проводах имеются видимые повреждения - прибор не функционирует - прибор долгое время хранился в неблагоприятных условиях - прибор подвергся транспортировке в неблагоприятных условиях - намокли прибор или проводка к измерительному прибору. - неправильно срабатывает самопроверка и на дисплее появляется „FAIL“.

Во избежание поражения электрическим током не прика- сайтесь к жалу измерительных проводов. Корректно под- ключайте прибор к измеряемой цепи.

Обслуживание: Не открывать контрольное устройство, оно не содержит каких-либо частей, которые могут ремонтироваться поль- зователем. Ремонт и сервис может осуществляться только квалифицированным персоналом.

Уход за прибором: Для чистки корпуса прибора используйте мягкую сухую ткань или специальные чистящие салфетки.

В объем поставки токоизмерительных клещей BENNING CM 5-1 входит:

3.1 Прибор BENNING CM 5-1 – 1 шт.

3.2 Красный измерительный провод (длина: 1,4 м) – 1 шт.

3.3 Черный измерительный провод (длина: 1,4 м) – 1 шт.BENNING CM 5-1

3.4 Защитная сумка – 1 шт.

3.5 Батарея типа «Крона» 9 В – 1 шт.

3.6 Руководство по эксплуатации – 1 шт.

Компоненты, подлежащие замене по мере износа: - 9 В батарея типа «Крона» (IEC 6 LR 61) - Измерительные провода (категория защиты от перенапряжения III 1000 В/ IV 600 В, допустимый ток до 10 А, 044145)

См. рис. 1: Вид спереди Органы управления и индикации 1 Маркировка полярности, для обозначения индикатором полярности направления постоянного тока, 2 Выступ для защиты от соприкосновения с токоведущим проводом 3 Клавиша раскрытия губок 4 AutoSense, знак для обозначения функции самопроверки AUTOTEST 5 Zero, компенсация смещения нуля для измерения постоянного тока, 6 APO, появляется при активировании Auto Power Off (прибор отключа- ется автом. после 20 минут) 7 , как представляется опасным напряжением > 30 В 8 Индикация полярности, смещение полярности относительно марки- ровки обозначается „-“, 9 Индикатор состояния батарей (появляется при разряженной бата-

J Кнопка (серая), выполняющая следующие функции: - POWER – включение/выключение прибора BENNING CM 5-1 - (AUTO) POWER OFF – активация/деактивация автоматического

- Компенсация смещения ZERO - компенсация смещения нуля при проведении измерений постоянного тока - (AUTO) HOLD – автоматическое сохранение показаний, - HOLD – сохранение показаний, K СОМ-гнездо (общее измерительное гнездо для измерения напряже- ния, сопротивления и прозвонки) L Измерительное гнездо (положительный полюс при определении полярности напряжения постоянного тока) для измерения напряжения и сопротивления M указание диапазона, N LoZi, обозначает низкое входное сопротивление при измерении напря- жения (4 кΩ ... 375 кΩ), O Auto, HOLD и AutoHOLD появляется на дисплее при активированном сохранении показаний, Цифровой дисплей для индикации результатов измерений и превы- шения допустимых пределов, AUTO BACKLIT, сенсор автоматической подсветки фона Измерительные губки для обхвата токоведущего провода

5.1 Общие технические характеристики токоизмерительных клещей

5.1.1 Разрядность цифрового дисплея : 4, высота цифр: 14 мм, деся-

тичная точка, максимальное индицируемое значение: 9999

5.1.2 Автоматическая индикация полярности 8. Полярность относи-

тельно определения гнезда/маркировки полярности 1 обозначает- ся с помощью „-“.

5.1.3 Выключение и включение прибора BENNING CM 5-1 производится

(серой) кнопкой J. Для выключения удерживайте кнопку нажатой в течение 3 секунд.

5.1.4 Выход за пределы диапазона индицируется символом "OL" или

"- OL" на дисплее и акустическим сигналом. Внимание, при перегрузке прибора предварительного сигнала не

5.1.5 Компенсация смещения нуля (ZERO)

Компенсация смещения нуля при измерении постоянного тока выполняется нажатием (серой) кнопки J в течение примерно 1 секунды. Сигнализация мигающим сообщением „ZERO“ 5 на циф- ровом дисплее.

5.1.6 Запоминание результатов измерений „HOLD“: Результат изме-

рения сохраняется нажатием (серой) кнопки J. Одновременно на дисплее появляется знак «HOLD» O. Последующее нажатие кнопки J переводит прибор обратно режим измерения. При активации функции запоминания „HOLD“ мультиметр рас-BENNING CM 5-1 05/ 2019

познаёт сигнал измерения, отличающийся от сигнала на дисплее, если данный сигнал выше на 50 знаков в тех же единицах измере- ния или если зафиксирован измерительный сигнал другой функции измерения. Об изменении сигнала оповещают мигающий дисплей и непрерывная звуковая сигнализация.

5.1.7 Функция автоматического запоминания результатов „AutoHOLD“

(только для измерений переменного тока / постоянного тока от 3 А): Если при включении (серая) кнопка J остаётся нажатой дольше 5 секунд, то на дисплее мигает „AutoHOLD“ O, функция „AutoHOLD“ активируется. Если мультиметр определяет посто- янную величину, звуковой сигнал звучит трижды, а результат указывается на дисплее на протяжении 5 секунд вместе со знаком „AutoHOLD“. Команда к запоминанию результата подаётся нажати- ем (серой) кнопки J. При активации функции „AutoHOLD“ функция Auto-Power-Off деактивируется.

5.1.8 Номинальное количество измерений в секунду составляет 5 изм/с

для цифрового дисплея..

5.1.9 В приборе BENNING CM 5-1 предусмотрена функция самопро-

верки. При появлении на дисплее индикации „FAIL“ дальнейшая эксплуатация прибора BENNING CM 5-1 запрещается. В случае ошибки выключите прибор и включите его снова. Если ошибка осталась, следует переслать прибор BENNING CM 5-1 по адресу нашего сервисного центра (смотри раздел 9.4 «Калибрование»).

5.1.10 Прибор BENNING CM 5-1 отключается автоматически через 20

минут (функция APO, Auto-Power-Off). Повторное включение выполняется при помощи (серой) кнопки J. Сигнал звуковой сигнализации (зуммера) сообщает об автоматическом отключении прибора. Функция автоматического отключения деактивируется удержанием кнопки J в течение 3 секунд. Оповещение миганием „APO“ 6 на цифровой индикации. При повторном включении коротко нажмите на кнопку J, автоматическое отключение снова активируется.

5.1.11 Дополнительная погрешность при изменении температуры окру-

жающей среды на 1 °С составляет 0,2 от предела допускаемой погрешности (при выходе из диапазона 23 °C ± 5 °С).

5.1.12 Клещи BENNING CM 5-1 поставляются в комплекте с 9 В батареей

типа «Крона» (IEC 6 LR61).

5.1.13 При разряде батареи ниже допустимого уровня на дисплее при-

бора появляется символ батареи 9.

5.1.14 Срок службы батареи составляет примерно 125 ч (щелочная бата-

5.1.15 Габаритные размеры:

(ДхШхВ) = 215 x 85 x 51 мм Вес прибора: 360 г

5.1.16 Измерительные провода имеют штекерный разъем и пригодны для

измерения токов и напряжений в рабочем диапазоне прибора.

5.1.17 Максимальное раскрытие губок: 35 мм

5.1.18 Максимальный диаметр кабеля: 30 мм

6. Условия окружающей среды

- Прибор BENNING CM 5-1 предназначен для проведения измерений в сухих условиях. - Максимальная высота над уровнем моря для проведения измерений: 2000 м - Категория защиты от перенапряжения согласно IEC 60664-1/ IEC 61010-1 → 600 В категория IV, 1000 В категория III - Класс защиты: IP 30 IP 30 означает: защита от подхода к опасным частям и защита от посторонних твердых предметов диаметром более 2,5 мм, (3 - первое число). Отсутствие защиты от воды (0 - второе число). - Рабочая температура: 0…30 °С: Относительная влажность: ≤ 80% Рабочая температура: 31…40 °С: Относительная влажность: ≤ 75% Рабочая температура: 41…50 °С: Относительная влажность: ≤ 45% - Температура хранения: Клещи BENNING CM 5-1 допускается хранить при температуре от - 20 °С до + 60 °С (относительная влажность от 0 до 80%). При хранении из прибора необходимо удалить батарею.

7. Технические характеристики

Примечание: Точность измерения определяется суммой - соответствующей доли измеренного значения - числом единиц младшего разряда Точность измерений гарантируется в диапазоне температур от 18 °С до 28 °С и относительной влажности менее 80%.BENNING CM 5-1 05/ 2019

7.1 Приоритетность функции AUTOTEST

Функция AUTOTEST автоматически включает необходимую функцию изме- рения и автоматически выбирает оптимальный диапазон измерений. Последовательность процессов в работе прибора BENNING CM 5-1 сле-

Следующие критерии должны быть выполнены:

с преобладанием Измерение напряжения активировано, если: 1,3 B

сопротивления/ целостности Измерение сопротивления активировано, если: 0 Ω ... ∞ Ω 0,0 B

Проверка диодов активирована, если: 0,4 B

с преобладанием Измерение тока активирован, если: 0,9 A

7.2 Измерение постоянного напряжения

Входное сопротивление для напряжения до 30 В составляет не менее 4 кΩ. Входное сопротивление растёт на 375 Ω с повышением входного напряжения до 750 В. Предел Разрешение Погрешность Защита входа

2,1 B ... 1000 B 0,1 B ± (0,3 % измерительного значения + 2k) 750 В

- 0,7 B … - 1000 B 0,1 B ± (0,3 % измерительного значения + 2k) 750 В

k=единица младшего разряда

Максимальный период измерения = 30 секунд для напряжения выше 30 В.

7.3 Измерение переменного напряжения

Входное сопротивление для напряжения до 30 В составляет не менее 4 кΩ. Входное сопротивление растёт на 375 Ω с повышением входного напряжения до 750 В. Предел Разрешение Погрешность

в диапазоне 50 Гц-60 Гц Защита входа

1,3 B ... 750,0 B 0,1 B ± (0,9 % измерительного значения + 3k) 750 В

в диапазоне 61 Гц-500 Гц 1,3 B ... 750,0 B 0,1 B ± (1,5 % измерительного значения + 3k) 750 В

k=единица младшего разряда

Максимальный период измерения = 30 секунд для напряжения выше 30 В.

Измеренное значение является эффективным значением (Истинное среднеквадратическое значение). Точность измерений определена для синусоидальной кривой и относится к максимальному значению предела измерений. Для несинусоидальных кривых точность изме- рений обеспечивается при значениях измеряемой величины не пре- вышающих 50% от предела измерений. В случае несинусоидальных кривых точность измерений снижается. Дополнительные погрешности соответствующие крест-фактору: крест-фактор от 1,4 до 2,0 – дополнительная погрешность +1% крест-фактор от 2,0 до 2,5 – дополнительная погрешность +2,5% крест-фактор от 2,5 до 3,0 – дополнительная погрешность +4%

7.4 Измерение постоянного тока

Предел Разрешение Погрешность Защита входа 0,9 A ... 600,0 A 0,1 A ± (2,0 % измерительного значения + 5k) 600 A

k=единица младшего разряда Указана точность измерений, получаемая при размещении провода с током посередине зева клещей (см. рис. 3 Измерение величины посто- янного/ переменного тока). При смещении провода из центрального поло- жения необходимо учитывать дополнительную погрешность в 1%. Ошибка вследствие остаточной намагниченности при повторяющихся измерениях составляет 1%.BENNING CM 5-1 05/ 2019

7.5 Измерение переменного тока

Предел Разрешение Погрешность

в диапазоне 50 Гц – 60 Гц Защита входа 0,9 A ... 600,0 A 0,1 A ± (2,0 % измерительного значения + 5k) 600 A

в диапазоне 61 Гц – 400 Гц 0,9 A ... 600,0 A 0,1 A ± (2,5 % измерительного значения + 5k) 600 A

k=единица младшего разряда

Измеренное значение является эффективным значением (Истинное среднеквадратическое значение, связь по переменному току). Точность измерений определена для синусоидальной кривой и отно- сится к максимальному значению предела измерений. Для несинусо- идальных кривых точность измерений обеспечивается при значениях измеряемой величины не превышающих 50% от предела измерений. В случае несинусоидальных кривых точность измерений снижается. Дополнительные погрешности соответствующие крест-фактору: крест-фактор от 1,4 до 2,0 – дополнительная погрешность +1% крест-фактор от 2,0 до 2,5 – дополнительная погрешность +2,5% крест-фактор от 2,5 до 3,0 – дополнительная погрешность +4% Указана точность измерений, получаемая при размещении провода с током посередине зева клещей (см. рис. 3 Измерение величины посто- янного/ переменного тока). При смещении провода из центрального поло- жения необходимо учитывать дополнительную погрешность в 1%.

7.6 Измерение сопротивления/ прозвонка цепи

Защита входа: переменного тока 750 В

./ постоянного тока 1000 В Предел Разрешение Погрешность Макс. напряжение холостого хода 0 Ом ... 9999 Ом 1 Ом ± (0,9 % измерительного значения + 2k) 1,8 B k=единица младшего разряда Встроенный в прибор зуммер выдает звуковой сигнал, если сопротивление измеряемой цепи менее 25 Ом до 400 Ом. Звуковая сигнализация отклю- чается при сопротивлении R выше 400 Ом (спецификация для температур от 0 °C до 40 °C).

Защита входа: переменного тока 750 В

/ постоянного тока 1000 В Предел Разрешение Погрешность Макс. напряжение холостого хода 0,4 B ... 0,8 B 0,1 B ± (0,9 % измерительного значения + 2k) 1,8 B k=единица младшего разряда

8. Проведение измерений прибором BENNING CM 5-1

8.1 Подготовка к проведению измерений

Используйте и храните прибор согласно указаний данного руководства. Избегайте продолжительного хранения прибора. - Проверьте номинальное напряжение и ток измерительных проводов. Номинальное напряжение и ток измерительных проводов поставляе- мых вместе с прибором BENNING CM 5-1 соответствуют параметрам

- Проверьте изоляцию измерительных проводов. В случае повреждения изоляции проводов их дальнейшее использование запрещено. - Проверьте целостность измерительных проводов. В случае нарушения целостности цепи измерительных проводов их дальнейшее использо- вание запрещено. - Источники сильных электромагнитных помех в непосредственной близости от прибора BENNING CM 5-1 могут вызвать нестабильность показаний и ошибки измерений. - Проведение измерений является возможным при выполнении условий для работы функции AUTOTEST (см.раздел 7.1 «Приоритетность функ- ции AUTOTEST»). Примечание: Тактовые звуковые сигналы, например: ток, производимый зарядным устройством, может привести к неправильной индикации по переменному/ постоянному току.BENNING CM 5-1 05/ 2019

8.2 Измерение напряжения

Не превышайте допустимое напряжение! Опасность поражения электрическим током! Наибольшее напряжение которое можно подвести к разъёмам - COM K и - V, Ω, L составляет 600 В категория IV, 1000 В категория III. - Включите прибор (серой) кнопкой J. - Подключите черный измерительный провод к измерительному гнезду COM K. - Подключите красный измерительный провод к измерительному гнезду V, Ω, L. - Подключите измерительные провода параллельно источнику напряже- ния/ нагрузке. - Функция AUTOTEST обозначается индикацией „AutoSense“ 4 на циф- ровом дисплее . Она автоматически определяет необходимую функ- цию измерения (напряжение) и оптимальный диапазон измерения. - Считайте полученное значение с дисплея .

Соблюдайте ограничения в нижнем диапазоне измерения! Измерение напряжения постоянного тока в диапазоне - 0,7 В

невозможно. Измерение напряжения переменного тока – только с напряжения 1,3 В

См. рис. 2: Измерение напряжения постоянного/ переменного тока при помощи функции AUTOTEST

Не прикладывать напряжение к гнездам прибора! Отсоединить измерительные провода! - Включите прибор (серой) кнопкой J. - Нажав на клавишу раскрытия губок 3 обхватите клещами провод, в котором необходимо произвести измерение тока. - Функция AUTOTEST обозначается индикацией „AutoSense“ 4 на цифровом дисплее . Она автоматически определяет необходимую функцию измерения (тока) и оптимальный диапазон измерения. - Считайте полученное значение с дисплея . См. рис. 3: Измерение величины постоянного/ переменного тока при помощи функции AUTOTEST

8.4 Измерение сопротивления/ прозвон цепи

- Включите прибор (серой) кнопкой J. - Подключите черный измерительный провод к измерительному гнезду COM K. - Подключите красный измерительный провод к измерительному гнезду V, Ω, L. - Подключите измерительные провода параллельно сопротивлению. - Функция AUTOTEST обозначается индикацией „AutoSense“ 4 на цифровом дисплее . Она автоматически определяет необходимую функцию измерения (сопротивления/ целостности) и оптимальный диапазон измерения. - Считайте полученное значение с дисплея . - При величине измеряемого сопротивления ниже 25 Ом до 400 Ом раз- дастся звуковой сигнал. См. рис. 4: Измерение сопротивления См. рис. 5: Проверка целостности цепи

- Включите прибор (серой) кнопкой J. - Подключите черный измерительный провод к измерительному гнезду COM K. - Подключите красный измерительный провод к измерительному гнезду V, Ω, L. - Подключите измерительные провода параллельно сопротивлению. - Функция AUTOTEST обозначается индикацией „AutoSense“ 4 на цифровом дисплее . Она автоматически определяет необходимую функцию измерения (диодов) и оптимальный диапазон измерения. - Считайте полученное значение с дисплея .BENNING CM 5-1 05/ 2019

- Напряжение потока для нормального расположенного по направлению потока кремниевого диода составляет от 0,4 В до 0,8 В. Если напряже- ние потока не определено, необходимо сначала проверить полярность диода. Если результаты измерения напряжения после этого всё ещё отсутствует, то напряжение потока диода находится за пределами границ измерений. См. рис. 6: Проверка диодов

Опасность поражения электрическим током! Перед разборкой прибора убедитесь, что он не находится под напряжением! Работа с разобранным прибором находящимся под напряжением может проводится только квалифицированным электротехническим персоналом с соблюдением необходимых мер предосторожности. Для обеспечения отсутствия напряжения на приборе произведите следу- ющие действия: - Отсоедините измерительные провода от измеряемой цепи - Извлеките измерительные провода из измерительных гнезд прибора - Выключите прибор BENNING CM 5-1. Удерживайте (серую) кнопку J около 3 секунд.

9.1 Хранение прибора

Безопасная эксплуатация прибора не гарантируется в случае: - наличия видимых повреждений корпуса прибора - некорректных результатов измерений - видимых последствий продолжительного хранения в неблагоприятных

- видимых последствий неблагоприятной транспортировки - oшибка самопроверки, сообщение на дисплее «FAIL». В вышеназванных ситуациях, необходимо незамедлительно выключить прибор, отсоединить его от измерительной цепи и поместить на хранение в недоступном месте.

9.2 Уход за прибором

Для чистки корпуса прибора используйте мягкую сухую ткань или специальные чистящие салфетки. Не использовать растворители или абразивные вещества! В батарейном отсеке и на батарейных контактах не должно быть следов вытек- шего электролита (при наличии отложений, удалите их сухой тканью).

Опасность поражения электрическим током! Перед разборкой прибора убедитесь, что он не находится под напряжением! Прибор работает от 9 вольтовой батареи типа «Крона». В случае появле- ния на дисплее символа батареи 9 следует заменить батарею. Порядок замены батареи: - Измерительные провода отсоединить от измеряемой схемы и выклю- чить клещи. - Измерительные провода отсоединить от клещей. - Выключите прибор BENNING CM 5-1. - Положить прибор лицевой панелью вниз и вывернуть винт на задней

- Приподнять и отсоединить крышку батарейного отсека от корпуса. - Извлечь батарею из отсека и заменить батарею. - Присоединить крышку батарейного отсека к панели так, чтобы провода батарейного отсека не попали в стык. - Завернуть винт на задней панели. См. рис. 7 Замена батареи

BENNING гарантирует соблюдение приведенных в руководстве по экс- плуатации спецификаций и параметров точности в течение одного года с даты поставки. Для обеспечения заявленной точности результатов измерений, прибор необходимо периодически калибровать. Рекомендованный производите- лем интервал между калибровками составляет 1 год.BENNING CM 5-1 05/ 2019

10. Технические характеристики принадлежностей

- Стандарт: EN 61010-031, - Номинальное напряжение относительно земли (

), категория защиты от перенапряжений: С насадным колпаком: 1000 В САТ III, 600 В САТ IV, Без насадного колпака: 1000 B САТ II, - Номинальный ток: 10 А - Класс защиты II (

), двойная изоляция - Длина: 1,4 м, сечение AWG 18 - Условия окружающей среды: - Максимальная рабочая высота над уровнем моря: 2000 м

Рабочий диапазон температур: 0 °C…+ 50 °C, влажность: 50 %… 80 % - Разрешается использовать только исправные измерительные провода. Поврежденный провод/штекер не обеспечивает должную защиту. - Не прикасаться к метеллическим наконечникам проводов. Держать провода за рукоятки. - Используйте провода с угловым штекером

11. Защита окружающей среды.

В конце срока эксплуатации прибор необходимо сдать в утилизационный пункт.BENNING CM 5-1 05/ 2019
