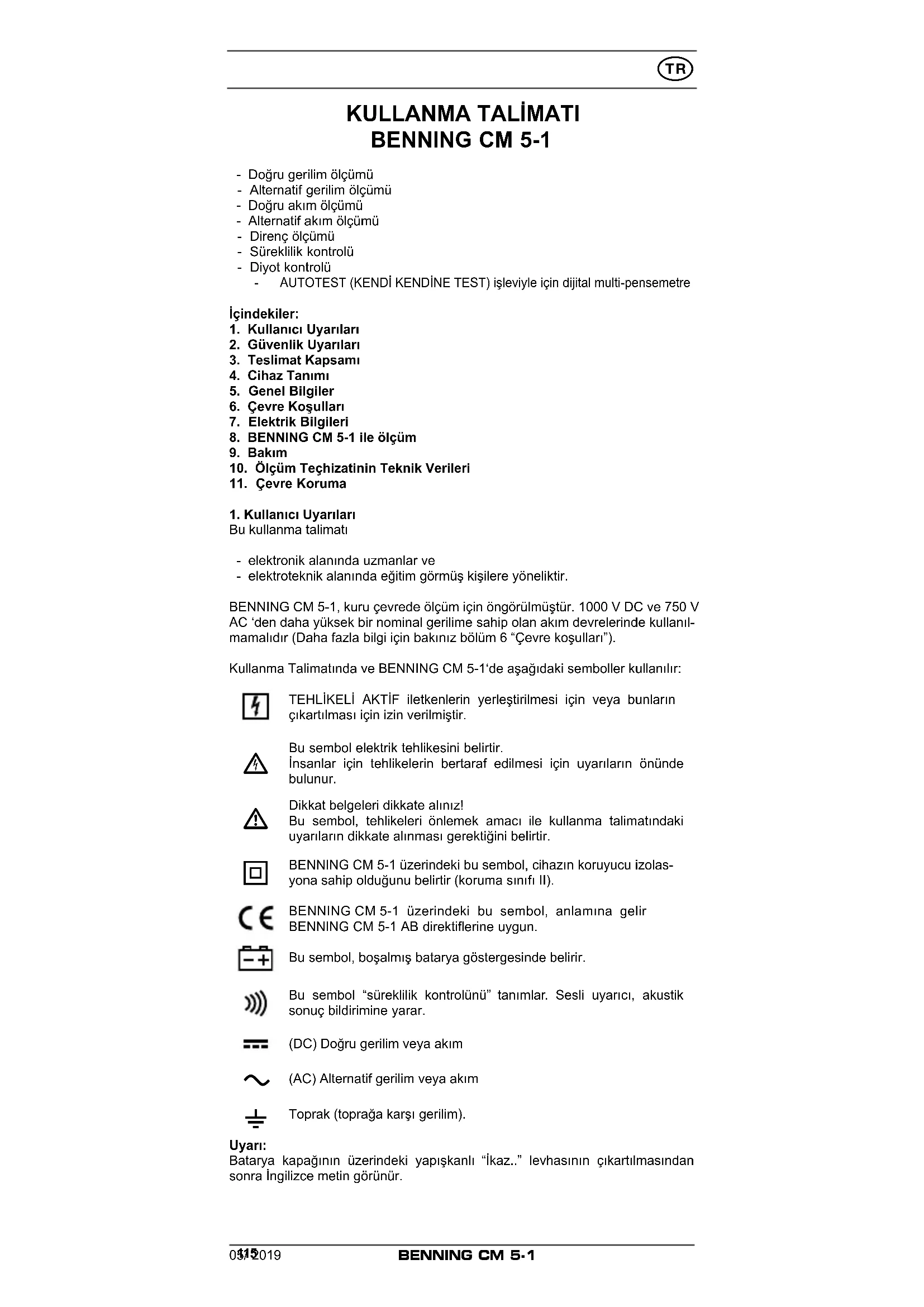

KULLANIM KILAVUZU CM 51 BENNING
- Doğru gerilim ölçümü - Alternatif gerilim ölçümü - Doğru akım ölçümü - Alternatif akım ölçümü - Direnç ölçümü - Süreklilik kontrolü - Diyot kontrolü
AUTOTEST (KENDİ KENDİNE TEST) işleviyle için dijital multi-pensemetre İçindekiler:
1. Kullanıcı Uyarıları
2. Güvenlik Uyarıları
7. Elektrik Bilgileri
8. BENNING CM 5-1 ile ölçüm
10. Ölçüm Teçhizatinin Teknik Verileri
1. Kullanıcı Uyarıları
Bu kullanma talimatı - elektronik alanında uzmanlar ve - elektroteknik alanında eğitim görmüş kişilere yöneliktir. BENNING CM 5-1, kuru çevrede ölçüm için öngörülmüştür. 1000 V DC ve 750 V AC ‘den daha yüksek bir nominal gerilime sahip olan akım devrelerinde kullanıl- mamalıdır (Daha fazla bilgi için bakınız bölüm 6 “Çevre koşulları”). Kullanma Talimatında ve BENNING CM 5-1‘de aşağıdaki semboller kullanılır: TEHLİKELİ AKTİF iletkenlerin yerleştirilmesi için veya bunların çıkartılması için izin verilmiştir.
Bu sembol elektrik tehlikesini belirtir. İnsanlar için tehlikelerin bertaraf edilmesi için uyarıların önünde bulunur.
Dikkat belgeleri dikkate alınız! Bu sembol, tehlikeleri önlemek amacı ile kullanma talimatındaki uyarıların dikkate alınması gerektiğini belirtir.
BENNING CM 5-1 üzerindeki bu sembol, cihazın koruyucu izolas- yona sahip olduğunu belirtir (koruma sınıfı II). BENNING CM 5-1 üzerindeki bu sembol, anlamına gelir BENNING CM 5-1 AB direktiflerine uygun. Bu sembol, boşalmış batarya göstergesinde belirir. Bu sembol “süreklilik kontrolünü” tanımlar. Sesli uyarıcı, akustik sonuç bildirimine yarar. (DC) Doğru gerilim veya akım
(AC) Alternatif gerilim veya akım
Toprak (toprağa karşı gerilim). Uyarı: Batarya kapağının üzerindeki yapışkanlı “İkaz..” levhasının çıkartılmasından sonra İngilizce metin görünür.BENNING CM 5-1 05/ 2019
2. Güvenlik Uyarıları
Cihaz, DIN VDE 0411 Kısım 1/EN 61010-1‘e DIN VDE 0411 Kısım 2-032/EN 61010-2-032‘e DIN VDE 0411 Kısım 2-033/EN 61010-2-033‘e DIN VDE 0411 Kısım 031/EN 61010-031‘e göre imal edilmiş ve kontrol edilmiştir ve güvenlik tekniği açısından sorunsuz bir durumda fabrikadan çıkmıştır. Bu durumu koruyabilmek için ve tehlikesiz bir işletmeyi temin edebilmek için kullanıcın, bu talimatta bulunan uyarıları ve ikaz işaretlerini dikkate alması gerekir. Usulsüzlük ve uyarıları gözardı edilmesi ciddi yaralanma veya ölüme sebep olabilir.
Çıplak kablolarla veya ana hat taşıyıcılarında çalışırken dikkatli olunuz. Kablolara temas edilmesi elektrik çarpmasına neden olabilir.
BENNING CM 5-1 yalnızca toprağa karşı azami 1000 V iletken ile fazla gerilim kategorisi III ‘deki akım devrelerinde kullanılabilir veya toprağa karşı 600 V iletken ile fazla gerilim kategorisi IV ‘de kullanılabilir. Sadece teller bu ölçüm için uygun kullanın. Ölçme kategorisi III veya ölçme kategorisi IV dahilindeki ölçümlerde kontak ucunun dışarıda duran iletken parçası 4 mm’den uzun olmamalıdır. Ölçme kategorisi III ve ölçüm kategorisi IV dahilindeki ölçümler- den önce, setle birlikte verilen ve CAT III ve CAT IV işaretli geçir- me başlıkları, kontak uçlarına takılmalıdır. Bu tedbir kullanıcının korunmasına yöneliktir. Gerilim ileten kısımlarda ve tesislerde çalışmanın temel olarak tehlikeli olduğuna dikkat ediniz. 30 V AC ve 60 V DC’den iti- baren olan gerilimler bile insanların hayatı açısından tehlikeli olabilir.
Her çalıştırmadan önce cihazın ve tesisatın hasar görüp görme- diğini kontrol ediniz. Eğer tehlikesiz bir çalıştırmanın artık mümkün olmadığı kabul edilecek olursa, cihaz işletme dışı bırakılır ve kaza ile çalıştırmaya karşı emniyete alınır. - Cihazda veya ölçüm tesisatlarında görünür hasarlar olması durumunda, - Cihazın artık çalışmadığı durumda, - Uygun olmayan koşullarda uzun süreli saklama durumunda, - Ağır nakliye koşullarından sonra, - cihaz veya ölçüm hatları nemliyse, - kendi kendine test başarısızsa ve ekranda „FAIL“ mesajı göründüğünde, cihazın artık tehlikesiz bir şekilde çalışamayacağı kabul edilir.
Tehlikeleri bertaraf edebilmek için - ölçüm tesisatlarını açık ölçüm uçlarından tutmayınız, - ölçüm tesisatlarını multimetredeki uygun şekilde işaretlenmiş olan ölçüm kovanlarının içine yerleştiriniz.
Bakım: Cihazı açmayın, hiçbir kullanıcı tarafından tamir edilebilir bileşenleri içerir. Onarım ve servis yetkili personel tarafından yapılabilir.
Temizleme: Cihazı dıştan temiz ve kuru bir bez ile temizleyiniz. Gerilim ölçeri temizlemek için çözücü ve/ veya aşındırıcı maddeler kullanmayınız.
BENNING CM 5-1‘in teslimat kapsamında şunlar bulunur:
3.1 Bir adet BENNING CM 5-1
3.2 Bir adet emniyet ölçüm tesisatı, kırmızı (uzunluk: 1,4 m)
3.3 Bir adet emniyet ölçüm tesisatı, siyah (uzunluk: 1,4 m)
3.4 Bir adet kompakt koruyucu çanta,
3.5 Bir adet 9 V batarya, ilk donanım için cihaz içine yerleştirilmiş durumda,
3.6 Bir adet kullanma talimatıBENNING CM 5-1
Aşınan parçalar için uyarı: - BENNING CM 5-1, bir adet 9 V batarya (IEC 6 LR 61) tarafından beslenir. - Yukarıda belirtilmiş olan emniyet ölçüm tesisatları (kontrol edilmiş teçhizat, 044145), CAT III 1000 V/ CAT IV 600 V‘a uygundur ve 10 A akım için izin verilmiştir.
Bakınız Resim 1: Cihaz ön yüzü. Resim 1’de belirtilmiş olan gösterge ve kumanda elemanları aşağıdaki şekilde tanımlanır: 1 Polarite işareti, polarite göstergesi aracılığıyla DC akım yönünün atanması için, 2 Pensemetre çıkıntısı, iletken temasından korur, 3 Açma kolu, pensemetrenin açılması ve kapanması için, 4 AutoSense, KENDİ KENDİNE TESTİN sembolleştirilmesi, 5 Zero, DC akım ölçümlerinde sıfır ayarı göstergesi, 6 APO, Auto Power Off aktif olduğunda görünür (cihaz 20 dak. sonra kapa- nır), 7 , tehlikeli gerilim > 30 V görünür, 8 Polarite göstergesi, polarite işaretlerine karşı polarma „-“ ile işaretlenir, 9 Batarya göstergesi, bataryanın boş olması halinde görünür, J Tuş (gri), aşağıdaki işlevlere sahiptir: - POWER, BENNING CM 5-1 cihazının açılması/ kapatılması için - (AUTO) POWER OFF, otomatik kapatmanın etkinleştirilmesi/ devre dışı bırakılması - ZERO-Ayarı, DC akım ölçümlerinde sıfır ayarı - (AUTO) HOLD, ölçüm değerinin otomatik olarak kaydedilmesi, - HOLD, ölçüm değerinin olarak kaydedilmesi, K COM kovanı, gerilim ölçümü, direnç ölçümü ve süreklilik ölçümü için ortak kovan, L Kovan, (pozitif
) V, Ω ve için, M Görüntü alanı, N LoZi, gerilim ölçümlerinde düşük giriş direncini simgeler (4 kΩ ... 375 kΩ), O Auto, HOLD ve AutoHOLD, ölçüm değeri etkin olduğunda görüntülenir, Dijital gösterge, ölçüm değeri ve aralık aşıldığında görüntülenen gösterge, AUTO BACKLIT, otomatik arka plan aydınlatması sensörü, Ölçüm pensesi, tek kablolu akım geçen iletkenin kavranması için.
) Doğru Akım için otomatik kutup göstergesi bununla ilgilidir.
5.1 Multi Pensemetre ile ilgili genel bilgiler
5.1.1 Dijital gösterge , 14 mm yazı büyüklüğüne sahip olan ondalık noktalı,
4 haneli sıvı kristal göstergedir. En büyük gösterge değeri 9999‘dir.
5.1.2 Kutup göstergesi 8 otomatik olarak çalışır. Yuva tanımı/ polarite işare-
tine 1 karşı polarite „-“ ile görüntülenir.
5.1.3 BENNING CM 5-1 cihazı tuşla (gri) J açılıp kapatılır. Kapatmak için
tuşu yakl. 3 saniye basılı tutun.
5.1.4 Alan aşımı yanıp sönen “OL” ile veya “-OL” ile gösterilir ve kısmen sesli
ikaz ile gösterilir. Dikkat, fazla yükte gösterge ve ikaz yoktur!
5.1.5 Sıfır ayarı (ZERO)
Tuşun (gri) J yakl. 1 saniye süreyle basılı tutulması doğru akım ölçüm- lerinde sıfır ayara yol açar. Dijital göstergede yanıp sönen bir "ZERO" 5 ile görüntülenir.
5.1.6 Ölçüm değeri kaydı „HOLD“: Tuşa (gri) J basıldığında ölçüm sonucu
kaydedilir. Ekranda aynı zamanda „HOLD“ O sembolü görüntülenir. Tuşa J tekrar basıldığında ölçüm moduna dönülür. Etkinleştirilmiş ölçüm değeri kaydında „HOLD“ multimetre, aynı birim- deki ölçüm sinyali 50 basamak yükseldiğinde veya başka bir ölçüm işlevinin bir ölçüm sinyali belirlendiğinde göstergeden sapan bir ölçüm sinyali belirler. Ölçüm sinyali değişikliği yanıp sönen bir ekran ve kesin- tisiz bir sinyal tonuyla belli edilir.
5.1.7 Otomatik Ölçüm Değeri Kaydı „AutoHOLD“ (yalnızca 3 A‘dan itibaren
AC/ DC akım ölçümleri için): Açma işlemi sırasında tuşa (gri) J 5 sani- yeden daha uzun süreyle basılırsa ekranda „AutoHOLD“ O yanıp söner ve „AutoHOLD“ etkinleştirilir. Multimetre sabit bir ölçüm değeri belirlerse zil üç kere duyulur ve ölçüm değeri „AutoHOLD“ sembolüyle birlikte 5 saniye süreyle ekranda tutulur. Tuşa (gri) J basıldığında ölçüm değeri kaydedilir. Etkinleştirilmiş „AutoHOLD“ işlevinde APO işlevi devre dışı- dır.
5.1.8 BENNING CM 5’in ölçüm oranı dijital gösterge için saniye başına nomi-
nal 5 ölçümdür.BENNING CM 5-1 05/ 2019
5.1.9 BENNING CM 5-1 cihazında bir kendi kendine test işlevi vardır.
Ekranda „FAIL“ görüntülenirse BENNING CM 5-1 cihazı kullanılamaz. Arıza durumunda cihazı kapatıp tekrar açın. Arıza devam ederse, BENNING CM 5-1 cihazını servis adresimize gönderin (bkz. bölüm 9.4 „Kalibrasyon“).
5.1.10 BENNING CM 5-1 cihazı yakl. 20 dakika sonra otomatik olarak kapanır
(APO, Auto-Power-Off). Tuşa (gri) J tekrar basıldığında açılır. Bir zil tonu cihazın otomatik olarak kapandığını işaret eder. Otomatik kapama açma işlemi sırasında tuşu J yakl. 3 saniye boyunca basılı tuttuğu- nuzda devre dışı bırakılır. Dijital göstergede yanıp sönen bir „APO“ 6 ile görüntülenir. Tekrar açtığınızda otomatik kapamayı tekrar etkinleştir- mek için tuşa J kısaca basın.
5.1.11 Ölçüm değerinin ısı katsayısı: 0,2 x (belirtilen ölçüm kesinliği) / ºC
< 18 ºC veya > 28 ºC, referans ısısı 23 ºC’ye bağlı olarak.
5.1.12 BENNING CM 5-1, bir adet 9 V blok batarya tarafından beslenir (IEC 6
5.1.13 Batarya gerilimi eğer BENNING CM 5-1 için öngörülmüş olan çalışma
geriliminin altına inerse göstergede bir batarya sembolü 9 görünür.
5.1.14 Bataryanın ömrü yaklaşık olarak 125 saattir (alkali batarya).
5.1.15 Cihazın ölçüleri
(uzunluk x genişlik x yükseklik) = 215 x 85 x 51 mm. Cihaz ağırlığı: 360 gr
5.1.16 Ölçüm uçları ile birlikte verilmiş olan emniyet ölçüm tesisatları
BENNING CM 5-1’in nominal gerilimi ve nominal akımı için uygundur.
5.1.17 En büyük pense açıklığı : 35 mm
5.1.18 En büyük iletken çapı :30 mm
- BENNING CM 5-1, yalnızca kuru çevrede ölçüm için öngörülmüştür, - Ölçümler sırasındaki barometrik yükseklik : Azami 2000 m - Fazla gerilim kategorisi/ kuruluş kategorisi : IEC 60664-1/ IEC 61010-1
- 600 V Kategori IV, 1000 V Kategori III - Kirlenme derecesi : 2 - Koruma türü: IP 30 (DIN VDE 0470-1 IEC/ EN 60529)
3 - Birinci tanıtma rakamı: Tehlikeli parçaların girişine karşı koruma ve katı
yabancı maddelere karşı koruma, > 2,5 mm çap.
0 - ikinci tanıtma rakamı: Sudan koruma yok,
- Çalışma ısısı ve göreli hava nemi, 0 ºC ila 30 ºC arasındaki çalışma ısısında: göreli hava nemi % 80’den az, 31 ºC ila 40 ºC arasındaki çalışma ısısında: göreli hava nemi % 75’den az, 41 ºC ila 50 ºC arasındaki çalışma ısısında: göreli hava nemi % 45’den az, - Depolama ısısı: BENNING CM 5-1, - 20 ºC ila + 60 ºC arasında depola- nabilir (hava nemi % 0 ila % 80 arasında). Bu sırada batarya cihazdan çıkartılmalıdır.
7. Elektrik Bilgileri
Not: Ölçüm kesinlikleri, - ölçüm değerinin göreli kısmının ve - dijitlerin sayısının (yani son hanenin sayısal adımının) toplamından oluşur. Bu ölçüm kesinliği, 18 ºC ila 28 ºC sıcaklıklarda ve % 80’den daha düşük göreli hava neminde geçerlidir.
7.1 AUTOTEST işlevinin önceliği
AUTOTEST işlevi otomatik olarak doğru ölçüm işlevinde açılır ve ideal ölçüm aralığını kendi kendine seçerken BENNING CM 5-1 cihazı şu sıraya göre çalışır: Aşağıdaki kriterler yerine getirilmelidir:
daha büyük payla Aşağıdaki durumlarda gerilim ölçümü etkindir: 1,3 V
Direnç/ süreklilik Aşağıdaki durumlarda direnç ölçümü etkindir: 0 Ω ... ∞ Ω 0,0 V
Diyot Aşağıdaki durumlarda diyot kontrolü etkindir: 0,4 V
daha büyük payla Aşağıdaki durumlarda akım ölçümü etkindir: 0,9 A
7.2 Doğru Gerilim Alanları
Giriş direnci 30 V gerilimlere kadar en az 4 kΩ‘dir. Giriş direnci giriş gerilimi arttıkça 750 V‘da 375 kΩ‘ye yükselir. Ölçüm Alanı Sınırlama Ölçüm kesinliği Aşırı yük koruması
2,1 V ... 1000 V 0,1 V ± (ölçüm değerinin % 0,3‘si kadar + 2 dijit) 750 V eff - 0,7 V … - 1000 V 0,1 V ± (ölçüm değerinin % 0,3‘si kadar + 2 dijit) 750 V eff
Maksimum ölçüm süresi = 30 V üzerindeki gerilimler için 30 saniye
7.3 Alternatif Gerilim Alanları
Giriş direnci 30 V gerilimlere kadar en az 4 kΩ‘dir. Giriş direnci giriş gerilimi arttıkça 750 V‘da 375 kΩ‘ye yükselir. Ölçüm Alanı Sınırlama Ölçüm kesinliği
50 Hz - 60 Hz frekans alanında Aşırı yük koruması
1,3 V ... 750,0 V 0,1 V ± (ölçüm değerinin % 0,9‘si kadar + 3 dijit) 750 V eff 61 Hz - 500 Hz frekans alanında 1,3 V ... 750,0 V 0,1 V ± (ölçüm değerinin % 1,5‘si kadar + 3 dijit) 750 V eff
Maksimum ölçüm süresi = 30 V üzerindeki gerilimler için 30 saniye
Ölçüm değeri gerçek efektif değer (True RMS, AC-bağlantısı) olarak elde edilmiş ve gösterilmiştir. Ölçüm kesinliği, bir sinüs eğrisi formu için özelleş- tirilmiştir ve ölçüm alanı değeri ile ölçüm alanı değerinin % 50’sine kadar sinüs şekilli olmayan bir eğri formuna bağlıdır. Sinüs şekilli olmayan eğri formlarında gösterge değeri gittikçe kesinliğini kaybeder. Böylece aşağıdaki Crest faktörleri için ilave hata payı ortaya çıkar: 1,4 ila 2,0 ilave hata payında Crest faktörü + % 1 2,0 ila 2,5 ilave hata payında Crest faktörü + % 2,5 2,5 ila 3,0 ilave hata payında Crest faktörü + % 4
7.4 Doğru Akım Alanları
Ölçüm Alanı Sınırlama Ölçüm kesinliğ Aşırı yük koruması 0,9 A …600,0 A 0,1 A ± (ölçüm değerinin % 2,0‘i kadar + 5 dijit) 600 A eff Belirtilmiş olan kesinlik, ölçüm pensesi ile ortadan kavranan iletkenler için özeldir (bakınız resim 3 Doğru akım/ alternatif akım ölçümü). Ortadan kav- ranmayan iletkenler için gösterge değerinin % 1 oranında bir ilave hata payı dikkate alınmalıdır. Azami remanens hatası: % 1 (tekrarlanan ölçümde).
7.5 Alternatif Akım Alanları
Ölçüm Alanı Sınırlama Ölçüm kesinliği
50 Hz - 60 Hz frekans alanında Aşırı yük koruması 0,9 A …600,0 A 0,1 A ± (ölçüm değerinin % 2,0‘i kadar + 5 dijit) 600 A eff 61 Hz - 400 Hz frekans alanında 0,9 A ... 600,0 A 0,1 A ± (ölçüm değerinin % 2,5‘i kadar + 5 dijit) 600 A eff
Ölçüm değeri gerçek efektif değer (True RMS, AC-bağlantısı) olarak elde edilmiş ve gösterilmiştir. Ölçüm kesinliği, bir sinüs eğrisi formu için özelleş- tirilmiştir ve ölçüm alanı değeri ile ölçüm alanı değerinin % 50’sine kadar sinüs şekilli olmayan bir eğri formuna bağlıdır. Sinüs şekilli olmayan eğri formlarında gösterge değeri gittikçe kesinliğini kaybeder. Böylece aşağıdaki Crest faktörleri için ilave hata payı ortaya çıkar: 1,4 ila 2,0 ilave hata payında Crest faktörü + % 1 2,0 ila 2,5 ilave hata payında Crest faktörü + % 2,5 2,5 ila 3,0 ilave hata payında Crest faktörü + % 4 Belirtilmiş olan kesinlik, ölçüm pensesi ile ortadan kavranan iletkenler için geçerlidir (Bakınız Resim 3 Doğru akım ölçümü/ alternatif akım ölçümü). Ortadan kavranılmayan iletkenler için gösterge değerinin % 1 ilave hatası dikkate alınmalıdır.
7.6 Direnç Alanı ve Sesli Uyarıcı ile Süreklilik Ölçümü
Aşırı yük koruması: AC 750 V eff
Ölçüm Alanı Sınırlama Ölçüm kesinliği Azami boşta çalışma gerilimi 0 Ω ...9999 Ω 1 Ω ± (ölçüm değerinin % 0,9’i kadar + 2 dijit) 1,8 V Entegre akustik uyarıcı, 25 Ω ila 400 Ω’dan küçük R dirençlerde sesli uyarıda bulunur. Sinyal sesi 400 Ω üzerinde bir R direncinde susar (0 °C ila 40 °C sıcaklıklar için belirlenmiştir).
Aşırı yük koruması: AC 750 V eff / DC 1000 V Ölçüm Alanı Sınırlama Ölçüm kesinliği Azami boşta çalışma gerilimi 0,4 V ... 0,8 V 0,1 V ± (ölçüm değerinin % 0,9’i kadar + 2 dijit) 1,8 V
8. BENNING CM 5-1 ile ölçüm
8.1 Ölçümlerin Hazırlanması
BENNING CM 5-1’i yalnızca belirtilmiş olan depolama ve çalışma ısısı koşulla- rında kullanınız ve saklayınız, sürekli güneş ışığına maruz bırakmayınız. - Emniyet ölçüm tesisatlarının belirtilmiş olan nominal gerilimi ve nominal akımını kontrol ediniz. Teslimat kapsamı dahilinde bulunan, emniyet ölçüm tesisatlarının nominal gerilimi ve nominal akımı BENNING CM 5-1‘e uygun- dur. - Emniyet ölçüm tesisatlarının izolasyonunu kontrol ediniz. İzolasyon hasar görmüş ise emniyet ölçüm tesisatları derhal ayrılmalıdır. - Emniyet ölçüm tesisatının sürekliliği kontrol edilmelidir. Emniyet ölçüm tesi- satının içindeki iletken kesilmiş ise emniyet ölçüm tesisatları derhal kenara ayrılmalıdır. - BENNING CM 5-1’in yakınındaki parazit kaynakları, sabit olmayan göster- geye ve ölçüm hatalarına neden olabilir. - Ölçümler ancak, AUTOTEST işlevi koşulları yerine getirilmişse mümkündür (bkz. bölüm 7.1 „AUTOTEST işlevinin önceliği“). Not: Takt edilmiş sinyaller, örn. yükleme cihazları tarafından üretilen akımlar, hatalı bir AC/ DC göstergesine yol açabilir.
Topraklamaya karşı azami gerilime dikkat ediniz! Elektrik tehlikesi! BENNING CM 5-1‘in - COM kovanı K - V, Ω ve için kovan L kovanlarında bulunan azami gerilimleri toprağa karşı 600 V CAT IV/ 1000 V CAT III. - Tuş (gri) J ile BENNING CM 5-1 cihazını açın. - Siyah ölçüm tesisatını BENNING CM 5-1’deki COM kovanı K ile irtibatlayı- nız. - Kırmızı ölçüm tesisatını BENNING CM 5-1’deki V, Ω ve için kovanı L ile irtibatlayınız. - Emniyet ölçüm tesisatlarını ölçüm noktaları ile irtibatlayınız. - AUTOTEST işlevi dijital göstergede „AutoSense“ ile 4 görüntülenir. Kendi kendine gerekli ölçüm işlevini (gerilim) ve en iyi ölçüm aralığını belir- ler. - BENNING CM 5-1‘deki dijital göstergeden ölçüm değerini okuyunuz.
Alt ölçüm aralığındaki kısıtlamalara dikkat edin! Doğru akım gerilim ölçümleri - 0,7 V
aralığında mümkün değildir. Alternatif gerilim ölçümler ancak > 1,3 V
gerilimlerinde. Bakınız Resim 2: AUTOTEST işleviyle doğru/ alternatif gerilim ölçümü
BENNING CM 5-1‘in çıkış kontaklarına gerilim bağlamayınız! Muhtemelen bağlanmış olan emniyet ölçüm tesisatlarını uzak- laştırınız. - Tuş (gri) J ile BENNING CM 5-1 cihazını açın.BENNING CM 5-1 05/ 2019

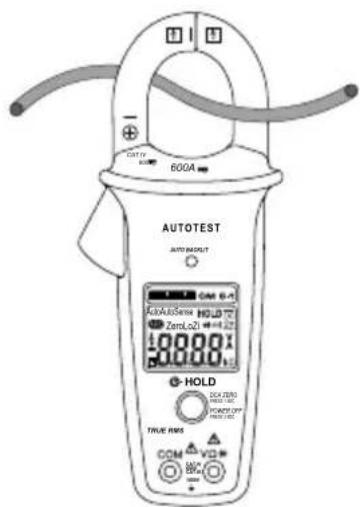

- Açma kolunu 3 çalıştırınız, tek kablolu, akım ileten iletkeni ortadan BENNING CM 5-1‘in pensesi ile kavrayınız. - AUTOTEST işlevi dijital göstergede „AutoSense“ ile 4 görüntülenir. Kendi kendine gerekli ölçüm işlevini (akım) ve en iyi ölçüm aralığını belirler. - BENNING CM 5-1‘deki dijital göstergeden ölçüm değerini okuyunuz. Bakınız Resim 3: AUTOTEST işleviyle doğru/ alternatif akım ölçümü

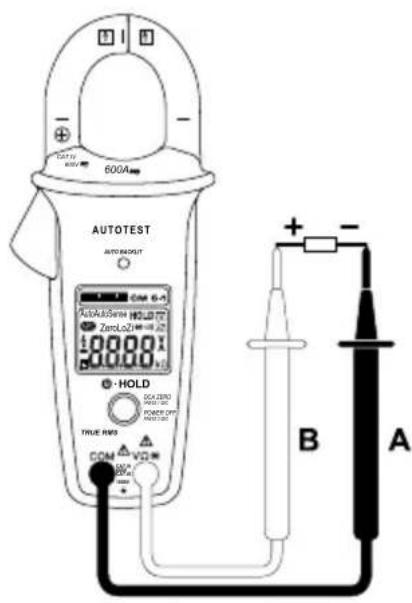

8.4 Direnç Ölçümü ve Sesli Uyarıcı ile Süreklilik Ölçümü
- Tuş (gri) J ile BENNING CM 5-1 cihazını açın. - Siyah ölçüm tesisatını BENNING CM 5-1’deki COM kovanı K ile irtibatlayı- nız. - Kırmızı ölçüm tesisatını BENNING CM 5-1’deki V, Ω ve için kovanı L ile irtibatlayınız. - Emniyet ölçüm tesisatlarını ölçüm noktaları ile irtibatlayınız. - AUTOTEST işlevi dijital göstergede „AutoSense“ ile 4 görüntülenir. Kendi kendine gerekli ölçüm işlevini (direnç/ süreklilik) ve en iyi ölçüm aralığını belirler. - BENNING CM 5-1‘deki dijital göstergeden ölçüm değerini okuyunuz. - COM kovanı K ve V, Ω ve için kovan L arasındaki direnç 25 Ω ila 400 Ω’dan altına inerse, BENNING CM 5-1’de entegre edilmiş olan sesli uyarıcıdan ses gelir. Bakınız Resim 4: Direnç ölçümü Bakınız Resim 5: Sesli uyarıcı ile süreklilik ölçümü
- Tuş (gri) J ile BENNING CM 5-1 cihazını açın. - Siyah ölçüm tesisatını BENNING CM 5-1’deki COM kovanı K ile irtibatlayı- nız. - Kırmızı ölçüm tesisatını BENNING CM 5-1’deki V, Ω ve için kovanı L ile irtibatlayınız. - Emniyet ölçüm tesisatlarını ölçüm noktaları ile irtibatlayınız. - AUTOTEST işlevi dijital göstergede „AutoSense“ ile 4 görüntülenir. Kendi kendine gerekli ölçüm işlevini (diyot) ve en iyi ölçüm aralığını belirler. - BENNING CM 5-1‘deki dijital göstergeden ölçüm değerini okuyunuz. - Akış yönünde ayarlanmış normal bir si-diyotu için 0,4 V ile 0,8 V arasında bir akış gerilimi görüntülenir. Akış gerilimi belirlenmemişse önce diyotun polaritesini kontrol edin. Buna rağmen akış gerilimi görüntülenmezse, diyo- tun akış gerilimi ölçüm sınırlarının dışında bulunmaktadır. Bakınız Resim 6: Diyot kontrolü
BENNING CM 5-1’i açmadan önce mutlaka gerilimsiz hale geti- riniz! Elektrik tehlikesi! Açılmış BENNING CM 5-1‘de gerilim altındaki çalışma, yalnızca kazadan korunmak için çalışma esnasında özel önlemler alan elektronik uzman personel tarafından yapılmalıdır. Cihazı açmadan önce BENNING CM 5-1’i şu şekilde gerilimsiz hale getirebi- lirsiniz: - Öncelikle iki emniyet ölçüm tesisatını ölçülen objeden uzaklaştırınız. - Sonra da iki emniyet ölçüm tesisatını BENNING CM 5-1’den uzaklaştırınız. - BENNING CM 5-1 cihazını kapatın. Tuşu (gri) J yakl. 3 saniye basılı tutun.
9.1 Cihazın Emniyete alınması
Belirli şartlar altında BENNING CM 5-1 ile çalışma sırasında emniyet artık sağ- lanamaz, örneğin bu durumlar şunlardır: - Muhafazada görünür hasarlar olması durumunda, - Ölçümlerde hatalar olması durumunda, - İzin verilmeyen şartlar altında uzun süreli saklamadan sonra görünür neti- celer olması durumunda, - Olağan dışı Nakliye şartlarında görünür neticeler ortaya çıkması durumun- da, - Kendi kendine test başarısız ve ekranda „FAIL“ görüntülenir. Bu durumlarda BENNING CM 5-1, derhal kapatılmalıdır, ölçüm yerinden uzak- laştırılmalıdır ve yeniden kullanmaya karşı emniyete alınmalıdır.
Cihazı dıştan temiz ve kuru bir bez ile temizleyiniz (özel temizleme bezleri hariç). Gerilim ölçeri temizlemek için çözücü ve/ veya aşındırıcı maddeler kullanmayınız. Batarya bölmesinin ve batarya kontaklarının akan batarya elekt- roliti ile kirlenmemiş olmasına dikkat ediniz. Batarya veya batarya muhafazası kısımlarında eğer elektrolit kirlilikleri veya beyaz kaplamalar mevcut ise, bunu da kuru bir bez ile temizleyiniz.BENNING CM 5-1 05/ 2019

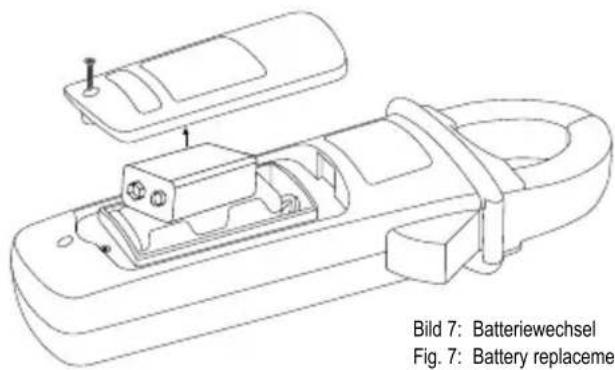

9.3 Batarya değişimi
BENNING CM 5-1’i açmadan önce mutlaka gerilimsiz hale geti- riniz! Elektrik tehlikesi! BENNING CM 5-1 bir adet entegre 9 V blok batarya tarafından beslenir. Batarya değişimi (bkz. resim 7), ancak göstergede batarya sembolü 9 ortaya çıktı- ğında gereklidir. Bataryaları şu şekilde değiştirebilirsiniz: - Ölçüm tesisatlarını ölçüm devresinden uzaklaştırınız. - Emniyet ölçüm tesisatlarını BENNING CM 5-1’den uzaklaştırınız. - BENNING CM 5-1 cihazını kapatın. - BENNING CM 5-1’i ön yüzü üzerine yerleştiriniz ve vidayı batarya kapağın- dan sökünüz. - Batarya kapağını (muhafaza girintileri kısmında) alt kısımdan kaldırınız. - Boş bataryayı batarya bölmesinden çıkartınız ve batarya tesisatını batarya- dan çıkartınız. - Yeni bataryaları batarya tesisatları ile bağlayınız ve bunları, muhafaza par- çaları arasında ezilmeyecek şekilde yerleştiriniz.Ondan sonra bataryaları onlar için öngörülmüş olan yere batarya bölmesinin içine yerleştiriniz. - Batarya kapağını alt kısma oturtunuz ve vidayı sıkınız. Bakınız Resim 7: Batarya değişimi
Çevre korumasına yardımcı olunuz. Bataryalar evsel atıklara dahil değildir. Eski bataryalar için bir toplama merkezinde veya özel bir çöpe teslim edilebilir. Lütfen bulunduğunuz bölgeye başvurunuz.
BENNING, işletim kılavuzunda belirtilen teknik spesifikasyonların ve geçerlilik bilgilerinin teslimat tarihinden sonra 1 yıl boyunca yerine getirileceğini garanti eder. Belirtilmiş olan ölçüm sonuçlarının kesinliğini elde edebilmek için cihaz düzenli olarak bizim fabrika servisimiz tarafından kalibre edilmelidir. Bir yıllık bir kalib- rasyon aralığını tavsiye ederiz. Bunun için cihazı aşağıdaki adrese gönderiniz: Benning Elektrotechnik & Elektronik GmbH & Co. KG Service Center Robert-Bosch-Str. 20 D - 46397 Bocholt
10. Ölçüm Teçhizatinin Teknik Verileri
) azami ölçüm gerilimi ve ölçüm kategorisi: Geçirme başlığı ile: 1000 V CAT III, 600 V CAT IV, Geçirme başlığı olmaksızın: 1000 V CAT II, - Azami ölçüm akımı: 10 A - Koruma sınıfı II (), süreklilik arz eden çift veya takviyeli izolasyon - Kirlenme derecesi: 2 - Uzunluk 1,4 m AWG 18 - Çevre koşulları : Ölçüm sırasında Barometrik yükseklik : Azami 2000 m Isı 0 °C ile + 50 °C, nem % 50 ile % 80 - Ölçüm tesisatlarını yalnızca arızasız durumda ve bu kullanma talimatına uygun olarak kullanınız, aksi takdirde öngörülmüş olan koruma bundan olumsuz etkilenebilir. - İzolasyon hasarlı olduğu takdirde veya iletkende veya fişte bir kesinti olduğu takdirde ölçüm tesisatını ayırınız. - Ölçüm tesisatına açık kontak uçlarından dokunmayınız. Yalnızca elle tutu- lan kısımdan tutunuz! - Sarılmış olan bağlantıları ölçüm cihazının içine takınız.
