ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ CM 51 BENNING

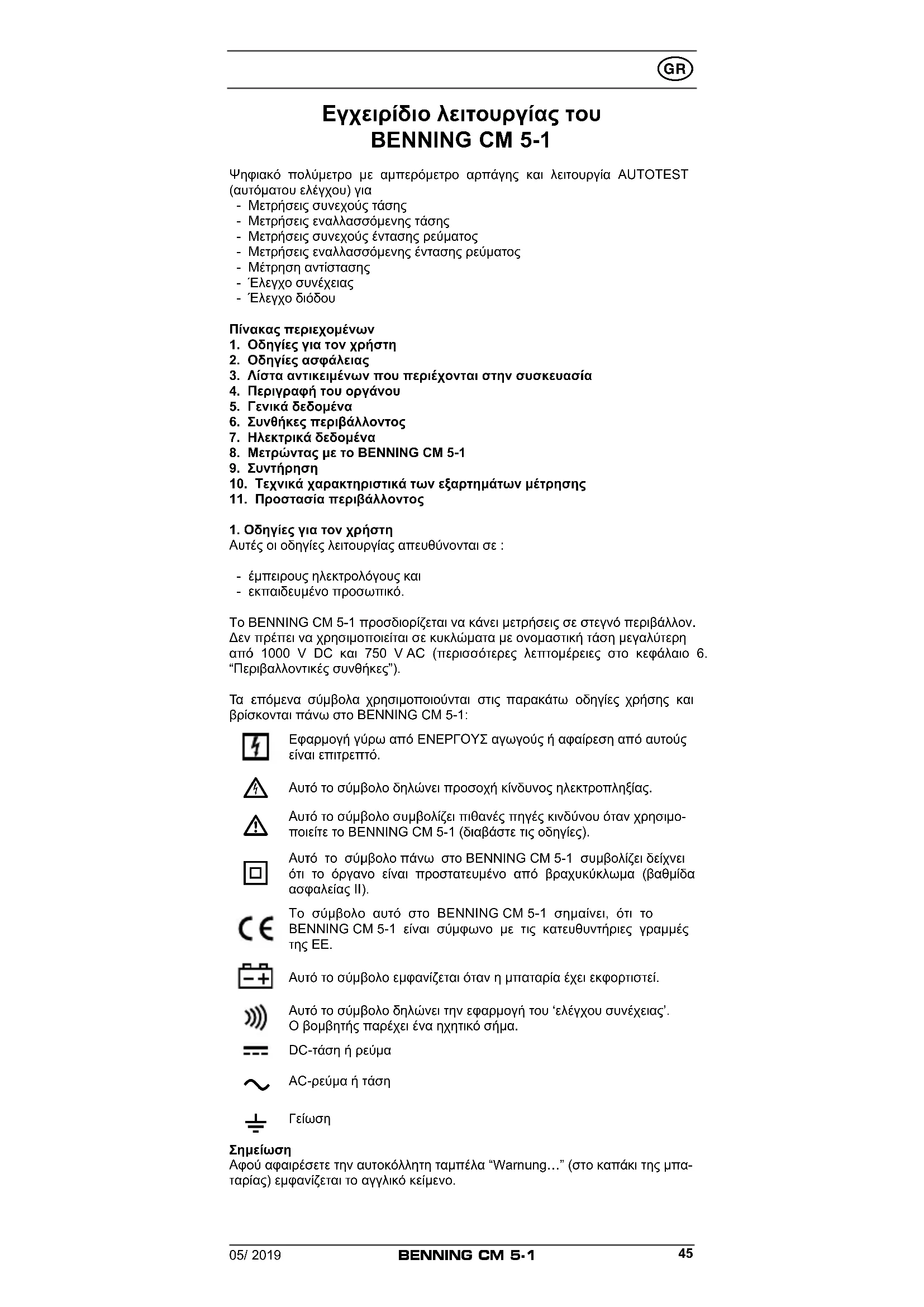

Εγχειρίδιο λειτουργίας του

Ψηφιακό πολύμετρο με αμπερόμετρο αρπάγης και λειτουργία AUTOTEST (αυτόματου ελέγχου) για - Μετρήσεις συνεχούς τάσης - Μετρήσεις εναλλασσόμενης τάσης - Μετρήσεις συνεχούς έντασης ρεύματος - Μετρήσεις εναλλασσόμενης έντασης ρεύματος - Μέτρηση αντίστασης - Έλεγχο συνέχειας - Έλεγχο διόδου Πίνακας περιεχομένων

1. Οδηγίες για τον χρήστη

2. Οδηγίες ασφάλειας

3. Λίστα αντικειμένων που περιέχονται στην συσκευασία

4. Περιγραφή του οργάνου

6. Συνθήκες περιβάλλοντος

7. Ηλεκτρικά δεδομένα

8. Μετρώντας με το BENNING CM 5-1

10. Τεχνικά χαρακτηριστικά των εξαρτημάτων μέτρησης

11. Προστασία περιβάλλοντος

1. Οδηγίες για τον χρήστη

Αυτές οι οδηγίες λειτουργίας απευθύνονται σε : - έμπειρους ηλεκτρολόγους και - εκπαιδευμένο προσωπικό. Το BENNING CM 5-1 προσδιορίζεται να κάνει μετρήσεις σε στεγνό περιβάλλον. Δεν πρέπει να χρησιμοποιείται σε κυκλώματα με ονομαστική τάση μεγαλύτερη από 1000 V DC και 750 V AC (περισσότερες λεπτομέρειες στο κεφάλαιο 6. “Περιβαλλοντικές συνθήκες”). Τα επόμενα σύμβολα χρησιμοποιούνται στις παρακάτω οδηγίες χρήσης και βρίσκονται πάνω στο BENNING CM 5-1: Εφαρμογή γύρω από ΕΝΕΡΓΟΥΣ αγωγούς ή αφαίρεση από αυτούς είναι επιτρεπτό.

Αυτό το σύμβολο δηλώνει προσοχή κίνδυνος ηλεκτροπληξίας.

Αυτό το σύμβολο συμβολίζει πιθανές πηγές κινδύνου όταν χρησιμο- ποιείτε το BENNING CM 5-1 (διαβάστε τις οδηγίες).

Αυτό το σύμβολο πάνω στο BENNING CM 5-1 συμβολίζει δείχνει ότι το όργανο είναι προστατευμένο από βραχυκύκλωμα (βαθμίδα ασφαλείας ΙΙ). Το σύμβολο αυτό στο BENNING CM 5-1 σημαίνει, ότι το BENNING CM 5-1 είναι σύμφωνο με τις κατευθυντήριες γραμμές

Αυτό το σύμβολο εμφανίζεται όταν η μπαταρία έχει εκφορτιστεί. Αυτό το σύμβολο δηλώνει την εφαρμογή του ‘ελέγχου συνέχειας’. Ο βομβητής παρέχει ένα ηχητικό σήμα. DC-τάση ή ρεύμα

Αφού αφαιρέσετε την αυτοκόλλητη ταμπέλα “Warnung…” (στο καπάκι της μπα- ταρίας) εμφανίζεται το αγγλικό κείμενο.BENNING CM 5-1 05/ 2019

2. Υποδείξεις ασφαλείας

Το όργανο έχει κατασκευαστεί και ελεγχθεί σύμφωνα με DIN VDE 0411 part 1/EN 61010-1 DIN VDE 0411 part 2-032/EN 61010-2-032 DIN VDE 0411 part 2-033/EN 61010-2-033 DIN VDE 0411 part 031/EN 61010-031 Και έχει φύγει από το εργοστάσιο σε άριστη κατάσταση από τεχνικής απόψεως. Για να διατηρήσετε αυτή την κατάσταση του οργάνου και να είστε βέβαιοι για την ασφαλή του λειτουργία , πρέπει να λαμβάνετε υπό όψη τις παρατηρήσεις και τις προειδοποιήσεις που δίνονται στις οδηγίες χρήσεως συνεχώς.

Προσοχή κατά τις εργασίες γύρω από γυμνούς αγωγούς ή γύρω από φορείς κυρίων αγωγών. Η επαφή με αγωγούς μπο- ρεί να προκαλέσει ηλεκτροσόκ.

Η συσκευή πρέπει να χρησιμοποιείται μόνο σε κυκλώματα ισχύος εντός των ορίων υπέρτασης της κατηγορίας ΙΙΙ με αγωγό για τάση 1000 V το μέγιστο σε σχέση με την γη ή εντός των ορίων υπέρτασης της κατηγορίας ΙV με αγωγό για τάση μέχρι 600 V το μέγιστο σε σχέση με την γη. Χρησιμοποιείτε μόνο κατάλληλο οδηγεί μέτρησης για αυτό. Σε μετρήσεις εντός της κατηγορίας μέτρησης III ή της κατηγορίας μέτρησης IV δε επιτρέπεται να είναι το προεξέχον αγώγιμο μέρος μιας κορυφής επαφής καλώδιο μέτρησης μακρύτερο από 4 mm. Πρι από μετρήσεις εντός της κατηγορίας μέτρησης III και της κατηγορίας μέτρησης IV πρέπει να περαστούν, τα καλύμματα που είναι συνημμένα στο σετ και χαρακτηρίζονται με CAT III και CAT IV πάνω στις κορυφές επαφής. Αυτό το μέτρο χρησιμεύει για την προστασία του χρήστη. Θυμηθείτε ότι οποιαδήποτε εργασία πάνω σε ηλεκτρικά αντι- κείμενα είναι επικίνδυνη. Ακόμα και χαμηλές τάσεις των 30 V AC και 60 V DC μπορεί να είναι επικίνδυνες για την ανθρώπινη

Πριν αρχίσετε να λειτουργείτε την συσκευή , ελέγξτε πάντα τόσο τον ίδιο τον μηχανισμό όσο και τα καλώδια για τυχούσες φθορές και ζημιές. Σε περίπτωση που η ασφαλής λειτουργία της συσκευής δεν είναι πλέον δυνατή, θα πρέπει να σβήσετε αμέσως την συσκευή και να την ασφαλίσετε , ώστε να αποφευχθεί να ενεργοποιηθεί κατά λάθος. Μπορείτε να θεωρήσετε ότι η ασφαλής λειτουργία της συσκευής δεν είναι πλέον

- Σε περίπτωση που το όργανο ή τα καλώδια μέτρησης δείχνουν εμφανή σημάδια καταστροφής, - εάν η συσκευή δεν λειτουργεί πλέον, - ύστερα από μακρές περιόδους αποθήκευσης κάτω από ανεπιθύμητες συν-

- ύστερα από μεταφορά κάτω από επικίνδυνες συνθήκες, - εάν η συσκευή ή οι καλωδιώσεις μέτρησης έχουν υγρασία, - εάν είναι εσφαλμένος ο αυτοέλεγχος και στην ένδειξη εμφανίζεται το „FAIL“.

Για να αποφύγετε τον κίνδυνο - μην ακουμπάτε τις γυμνές απολήξεις των αισθητήρων των καλωδίων μέτρησης, - εισάγετε τις γραμμές μέτρησης στις κατάλληλες προσδιορισμένες υποδοχές μέτρησης πάνω στο πολύμε-υποδοχές μέτρησης πάνω στο πολύμε-

Μην ανοίγετε τη συσκευή, επειδή αυτή δεν περιέχει καθόλου στοιχεία τα οποία είναι δυνατόν συντηρηθούν από τον χρήστη. Η επισκευή και το σέρβις μπορούν να πραγματοποιηθούν μόνο από εκπαιδευμένο προσωπικό.BENNING CM 5-1 05/ 2019

Καθαρισμός: Πρέπει να σκουπίζετε το περίβλημα σε τακτά διαστήματα με ένα στεγνό πανί και απορρυπαντικό. Μη χρησιμοποιείτε κανέ- να μέσο στίλβωσης, καθώς και κανένα διαλυτικό μέσο.

3. Λίστα αντικειμένων που περιέχονται στην συσκευασία

Το πακέτο του BENNING CM 5-1 αποτελείτε από τα παρακάτω μέρη:

3.1 Ένα BENNING CM 5-1,

3.2 Ένα καλώδιο ασφαλούς μέτρησης , χρώματος κόκκινου (Μ = 1,4 m)

3.3 Ένα καλώδιο ασφαλούς μέτρησης , χρώματος μαύρου (Μ = 1,4 m)

3.4 Ένα προστατευτικό τσαντάκι για την μεταφορά του

3.5 Μία μπαταρία 9 V

3.6 Ένα εγχειρίδιο λειτουργίας

Οδηγίες για τα αναλώσιμα εξαρτήματα: - Το BENNING CM 5-1 τροφοδοτείται από μια 9 V block μπαταρία (ΙEC 6 LR 61). - Τα προαναφερθέντα καλώδια ασφαλούς μέτρησης (ελεγμένα αξεσουάρ, 044145) ανταποκρίνονται στην κατηγορία CAT III 1000 V/ CAT IV 600 V και είναι εγκεκριμένα u947 ãια ρεύμα έντασης 10 A.

4. Περιγραφή του οργάνου

Βλέπε εικόνα 1: Το μπροστινό τμήμα της συσκευής Η οθόνη και τα στοιχεία λειτουργίας που φαίνονται στην εικόνα 1 προσδιορίζο- νται ως ακολούθως: 1 Σήμανση πολικότητας, για την εκχώρηση της κατεύθυνσης ρεύματος DC (συνεχές ρεύμα) μέσω ένδειξης πολικότητας, 2 Φούσκωμα του αισθητήρα έντασης ρεύματος, προστατεύει από την επαφή με τον αγωγό, 3 Μοχλός ανοίγματος, για άνοιγμα και κλείσιμο του αισθητήρα έντασης

4 AutoSense, συμβολισμός της λειτουργίας AUTOTEST 5 Zero, ένδειξη της μηδενικής ισορροπίας σε μετρήσεις συνεχούς ρεύματος (DC), 6 Η ένδειξη APO, εμφανίζεται όταν ενεργοποιείται το Auto Power Off (Αυτόματη Διακοπή Ισχύος) (Η συσκευή διακόπτει αυτόματα τη λειτουργία της μετά από 20 λεπτά της ώρας), 7 , συμβολισμός της επικίνδυνης τάσης > 30 V, 8 Ένδειξη πολικότητας, ένα ηλεκτρόδιο έναντι των σημάνσεων πολικότητας χαρακτηρίζεται με „-“, 9 Ένδειξη της κατάστασης της μπαταρίας, εμφανίζεται όταν η μπαταρία είναι αποφορτισμένη, J Πλήκτρο (γκρι), με τις εξής λειτουργίες: - POWER, για την ενεργοποίηση/ απενεργοποίηση του BENNING CM 5-1 - (AUTO) POWER OFF, ενεργοποίηση/απενεργοποίηση της αυτόματης

- Αντιστάθμιση ZERO, μηδενική ισορροπία σε μετρήσεις συνεχούς ρεύματος (DC) - (AUTO) HOLD, αυτόματη αποθήκευση της τιμής μέτρησης, - HOLD, αποθήκευση της τιμής μέτρησης, K COM υποδοχή, κοινή υποδοχή για μέτρηση τάσης , αντίστασης και ελέγχου

), για V, Ω και , M Ενδείξεις πεδίων, N LoZi, συμβολίζει την ελάχιστη αντίσταση εισόδου σε μετρήσεις τάσης (4 kΩ ... 375 kΩ), O Auto, HOLD και AutoHOLD, εμφανίζεται όταν η εκάστοτε αποθήκευση τιμής μέτρησης είναι ενεργή, Ψηφιακή ένδειξη, για την τιμή μέτρησης και την ένδειξη της υπερκέρασης

Η ένδειξη AUTO BACKLIT (ΟΠΙΣΘΙΟΣ ΦΩΤΙΣΜΟΣ), είναι η ένδειξη του αισθητήρα για τον αυτόματο οπίσθιο φωτισμό (κοντράστ), Τσιμπίδα μέτρησης, για σφίξιμο μονοσύρματου - φέροντος αγωγού.

) Σε αυτό αναφέρεται η αυτόματη ένδειξη πολικότητας για DC τάση

5.1 Γενικές πληροφορίες για το πολύμετρο με αισθητήρα έντασης ρεύμα-

5.1.1 Η ψηφιακή οθόνη είναι 4-ψηφιακός υγρός κρύσταλλος με 14 mm

ύψος ψηφίων, και δεκαδικά ψηφία. Η μέγιστη τιμή που μπορεί να απει- κονίσει είναι 9999.BENNING CM 5-1 05/ 2019

5.1.2 Ο δείκτης πολικότητας 8 είναι αυτόματος. Ένα ηλεκτρόδιο έναντι του

ορισμού υποδοχών/ της σήμανσης πολικότητας 1 εμφανίζεται με το

5.1.3 Το BENNING CM 5-1 ενεργοποιείται ή απενεργοποιείται με το (γκρι)

πλήκτρο J. Για την απενεργοποίηση κρατήστε το πλήκτρο περ. για 3 δευτερόλεπτα πατημένο.

5.1.4 Οι τιμές εκτός κλίμακας δηλώνονται με “0L” ή “- 0L” και , εν μέρει ,μια

ηχητική προειδοποίηση. Προσοχή , δεν υπάρχει καμία προειδοποιητική ένδειξη , σε περίπτωση υπερφόρτισης !

5.1.5 Μηδενική ισορροπία (ZERO)

Μία πίεση του (γκρι) πλήκτρου J για 1 δευτερόλεπτο οδηγεί σε μηδε- νική ισορροπία σε μετρήσεις συνεχούς ρεύματος. Ένδειξη μέσω του „ZERO“ 5 που αναβοσβήνει στην ψηφιακή ένδειξη.

5.1.6 Αποθήκευση τιμής μέτρησης „HOLD“: Μέσω πίεσης του (γκρι) πλή-

κτρου J μπορεί να αποθηκευτεί το αποτέλεσμα της μέτρησης. Στην ένδειξη επισημαίνεται ταυτόχρονα το σύμβολο „HOLD“ O. Μία εκ νέου πίεση του πλήκτρου J γυρίζει πίσω στη λειτουργία μέτρησης. Σε ενεργοποιημένη αποθήκευση τιμής μέτρησης „HOLD“ αναγνωρίζει το πολύμετρο ένα σήμα μέτρησης με απόκλιση από την ένδειξη, εάν το σήμα μέτρησης ίδιας μονάδας είναι αυξημένο κατά 50 ψηφία (Digit) ή εάν καταχωρείται ένα σήμα μέτρησης από μία άλλη λειτουργία μέτρη- σης. Η αλλαγή σήματος μέτρησης σηματοδοτείται μέσω μίας ένδειξης που αναβοσβήνει και μέσω ενός συνεχούς ήχου σήματος.

5.1.7 Αυτόματη αποθήκευση τιμής μέτρησης „AutoHOLD“ (μόνο για μετρή-

σεις ρεύματος AC/ DC από 3 A): Εάν πιεστεί κατά τη διάρκεια της ενερ- γοποίησης το (γκρι) πλήκτρο J για περισσότερο από 5 δευτερόλεπτα, αναβοσβήνει στην ένδειξη το “AutoHOLD” O και αυτό ενεργοποιείται. Εάν το πολύμετρο ανιχνεύσει μία σταθερή τιμή μέτρησης, ηχεί τρεις φορές ο βομβητής και η τιμή μέτρησης διατηρείται για 5 δευτερόλεπτα στην ένδειξη με το σύμβολο „AutoHOLD“. Μέσω πίεσης του (γκρι) πλή- κτρου J μπορεί να αποθηκευτεί η τιμή μέτρησης. Σε ενεργοποιημένη λειτουργία „AutoHOLD“ η λειτουργία APO είναι απενεργοποιημένη.

5.1.8 Ο ρυθμός μέτρησης του BENNING CM 5-1 ανέρχεται ονομαστικά σε 5

μετρήσεις το δευτερόλεπτο για την ψηφιακή οθόνη.

5.1.9 Το BENNING CM 5-1 φέρει μία λειτουργία αυτοελέγχου. Εάν στην

οθόνη εμφανίζεται το „FAIL“, δεν επιτρέπεται να χρησιμοποιηθεί το BENNING CM 5-1. Απενεργοποιήστε τη συσκευή σε περίπτωση σφάλματος και ενεργοποιήστε τη πάλι. Εάν εξακολουθεί να υφίσταται το σφάλμα, τότε αποστείλατε το BENNING CM 5-1 στην διεύθυνση του σέρβις (βλέπε κεφάλαιο 9.4 „Καλιμπράρισμα“).

5.1.10 Το BENNING CM 5-1 απενεργοποιείται μετά από περ. 20 λεπτά από

μόνο του (APO, Auto-Power-Off). Ενεργοποιείται πάλι όταν πατηθεί το (γκρι) πλήκτρο J. Ένας ήχος βομβητή σηματοδοτεί την αυτόματη απε- νεργοποίηση της συσκευής. Η αυτόματη απενεργοποίηση μπορεί να απενεργοποιηθεί πατώντας το πλήκτρο J για περ. για 3 δευτερόλεπτα. Ένδειξη μέσω του „APO“ 6 που αναβοσβήνει στην ψηφιακή ένδειξη. Κατά την εκ νέου ενεργοποίηση πιέστε για λίγο το πλήκτρο J, για να ενεργοποιήσετε πάλι την αυτόματη απενεργοποίηση.

5.1.11 Συντελεστής θερμοκρασίας της τιμής μέτρησης : 0,2 x (δηλωμένη

ακρίβεια μέτρησης)/ °C < 18 °C ή > 28 °C, σχετίζεται με την τιμή της θερμοκρασίας αναφοράς 23 °C.

5.1.12 Το BENNING CM 5-1 λειτουργεί με μια κατάλληλα προσαρμοσμένη 9 V

block μπαταρία (IEC 6 LR 61).

5.1.13 Σε περίπτωση που η ισχύς της μπαταρίας πέσει κάτω από την ισχύ που

η συσκευή χρειάζεται για να λειτουργήσει, τότε εμφανίζεται στη οθόνη το σύμβολο της μπαταρίας.

5.1.14 Η διάρκεια ζωής της μπαταρίας ανέρχεται σε περίπου 125 ώρες (αλκα-

5.1.15 Διαστάσεις συσκευής:

(Μήκος x Πλάτος x Ύψος) = 215 x 85 x 51 mm Βάρος συσκευής: 360 g

5.1.16 Τα καλώδια ασφαλούς μέτρησης που σας παρέχονται είναι κατάλ-

ληλα για την ονομαστική τάση και την ονομαστική ένταση του BENNING CM 5-1.

5.1.17 Μέγιστο άνοιγμα συσκευής : 35 mm

5.1.18 Μέγιστη διάμετρος καλωδίου: 30 mm

6. Συνθήκες περιβάλλοντος

- Το BENNING CM 5-1 κατασκευάστηκε για να κάνεις μετρήσεις σε στεγνό

- Μέγιστο βαρομετρικό υψόμετρο για μετρήσεις: 2000 m, - Κατηγορία υπέρτασης/ κατηγορία εγκατάστασης: IEC 60664-1/ IEC 61010-BENNING CM 5-1 05/ 2019

1 → 600 V κατηγορία IV, 1000 V κατηγορία III, - Τάξη ρύπανσης: 2, - Τάξη προστασίας: IP 30 (DIN VDE 0470-1 IEC/ EN 60529) Το IP 30 σημαίνει: Προστασία από πρόσβαση σε επικίνδυνα μέρη και προ- στασία από στερεές προσμίξεις διαμέτρου > 2,5 mm, (3 - πρώτο ψηφίο). Καμία προστασία στο νερό, (0 - δεύτερο ψηφίο). - Θερμοκρασία λειτουργίας και αντίστοιχη υγρασία: Για λειτουργία σε θερμοκρασία από 0 °C μέχρι 30 °C: αντίστοιχη υγρασία λιγότερη από 80 % Για λειτουργία σε θερμοκρασία από 31 °C μέχρι 40 °C: αντίστοιχη υγρασία λιγότερη από 75 % Για λειτουργία σε θερμοκρασία από 41 °C μέχρι 50 °C: αντίστοιχη υγρασία λιγότερη από 45 % - Αποθήκευση θερμοκρασίας: Το BENNING CM 5-1 μπορεί να αποθηκευτεί σε θερμοκρασίες που κυμαίνονται από - 20 °C μέχρι + 60 °C (σχετική υγρα- σία από 0 έως 80 %). Η μπαταρία πρέπει να αφαιρεθεί από την συσκευή για την αποθήκευση.

7. Ηλεκτρικά δεδομένα

Σημείωση : Η ακρίβεια της μέτρησης ορίζεται σαν το σύνολο από - ένα σχετικό κλάσμα της μετρούμενης τιμής και - ένα αριθμό από ψηφία (αριθμητικά βήματα από τη τελευταία μέτρηση). Αυτή η συγκεκριμένη ακρίβεια μέτρησης είναι έγκυρη για θερμοκρασίες που κυμαίνονται από 18 °C έως 28 °C και σχετική υγρασία λιγότερη από 80 %.

7.1 Προτεραιότητα της λειτουργίας AUTOTESΤ

Η λειτουργία AUTOTEST ενεργοποιείται από μόνη της στη σωστή λει- τουργία μέτρησης και επιλέγει από μόνη της το ιδανικό πεδίο μέτρησης, το BENNING CM 5-1 λειτουργεί τότε με την ακόλουθη σειρά: Πρέπει να πληρούνται τα εξής κριτήρια:

με τη μεγαλύτερη αναλογία Μέτρηση τάσης ενεργή εάν: 1,3 V

Αντίστασης/ συνέχειας Μέτρηση αντίστασης ενεργή, εάν: 0 Ω ... ∞ Ω 0,0 V

Έλεγχος διόδου ενεργός, εάν: 0,4 V

με τη μεγαλύτερη αναλογία Μέτρηση ρεύματος ενεργός, εάν: 0,9 A

7.2 Κλίμακες συνεχούς τάσης

Η αντίσταση εισόδου ανέρχεται, για τάσεις έως 30 V, τουλάχιστο στα 4 kΩ. Η αντίσταση εισόδου ανεβαίνει με αύξουσα τάση εισόδου στα 375 kΩ σε 750 V.

Ανάλυση Ακρίβεια μέτρησης

2,1 V ... 1000 V 0,1 V ± (0,3 % από αυτό που μετράμε + 2 ψηφία) 750 V eff - 0,7 V … - 1000 V 0,1 V ± (0,3 % από αυτό που μετράμε + 2 ψηφία) 750 V eff

Μέγιστος χρόνος μέτρησης = 30 δευτερόλεπτα για τάσεις μεγαλύτερες των 30 V

7.3 Κλίμακες εναλλασσόμενης τάσης

Η αντίσταση εισόδου ανέρχεται, για τάσεις έως 30 V, τουλάχιστο στα 4 kΩ. Η αντίσταση εισόδου ανεβαίνει με αύξουσα τάση εισόδου στα 375 kΩ σε 750 V.

σε ακτίνα συχνότητας 50 Hz - 60 Hz

1,3 V ... 750,0 V 0,1 V ± (0,9 % από αυτό που μετράμε + 3 ψηφία) 750 V eff σε ακτίνα συχνότητας 61 Hz - 500 Hz 1,3 V ... 750,0 V 0,1 V ± (1,5 % από αυτό που μετράμε + 3 ψηφία) 750 V eff

Μέγιστος χρόνος μέτρησης = 30 δευτερόλεπτα για τάσεις μεγαλύτερες των 30 V

Η τιμή μέτρησης κερδίζεται και επιδεικνύεται σαν πραγματική τιμή (True RMS, AC σύζευξη). Η ακρίβεια μέτρησης ορίζεται για u951 çμιτονοειδέςBENNING CM 5-1 05/ 2019

καμπύλες και εφαρμόζεται στην τελική τιμή της κλίμακας μέτρησης , όπως επίσης και για μη ημιτονοειδής καμπύλες σε ποσοστό μέχρι 50 % της τελι- κής τιμής της κλίμακας μέτρησης. Στις περιπτώσεις των μη ημιτονοειδών καμπυλών η τιμή In case of non- sinusoidal curves, η τιμή ένδειξης γίνεται ανακριβής. Κατά αυτό τον τρόπο ένα επιπλέον λάθος συμβαίνει για τους επόμενους συντελεστές κορυφής: Συντελεστής κορυφής από 1,4 έως 2,0 επιπρόσθετο λάθος + 1 % Συντελεστής κορυφής από 2,0 έως 2,5 επιπρόσθετο λάθος + 2,5 % Συντελεστής κορυφής από 2,5 έως 3,0 επιπρόσθετο λάθος + 4 %

7.4 Κλίμακες συνεχούς έντασης ρεύματος

Ανάλυση Ακρίβεια μέτρησης

υπερφόρτισης 0,9 A …600,0 A 0,1 A ± (2,0 % από αυτό που μετράμε + 5 ψηφία) 600 A eff Η ακρίβεια της μέτρησης που φαίνεται ορίζεται για αγωγούς που είναι γραπωμέ- νοι στο κέντρο με τον σφικτήρα μέτρησης (βλέπε εικ. 3 συνεχής/ εναλλασσό- μενη μέτρηση έντασης ρεύματος). Για αγωγούς που δεν είναι γραπωμένοι στο κέντρο , ένα επιπρόσθετο σφάλμα της τάξης του 1 % της τιμής που φαίνεται θα πρέπει να ληφθεί υπό όψη. Σφάλμα λόγω κατάλοιπου μαγνητισμού: 1 % (επαναλαμβανόμενη μέτρηση)

7.5 Κλίμακες εναλλασσόμενης έντασης ρεύματος

σε ακτίνα συχνότητας 50 Hz - 60 Hz

υπερφόρτισης 0,9 A …600,0 A 0,1 A ± (2,0 % από αυτό που μετράμε + 5 ψηφία) 600 A eff σε ακτίνα συχνότητας 61 Hz - 400 Hz 0,9 A ... 600,0 A 0,1 A ± (2,5 % από αυτό που μετράμε + 5 ψηφία) 600 A eff

Η τιμή μέτρησης κερδίζεται και επιδεικνύεται σαν πραγματική τιμή (TRUE RMS, AC σύζευξη ). Η ακρίβεια μέτρησης ορίζεται για ημιτονοειδές καμπύ- λες και εφαρμόζεται στην τελική τιμή της κλίμακας μέτρησης , όπως επίσης και για μη ημιτονοειδής καμπύλες σε ποσοστό μέχρι 50 % της τελικής τιμής της κλίμακας μέτρησης. Στις περιπτώσεις των μη ημιτονοειδών καμπυλών, η τιμή ένδειξης γίνεται ανακριβής . Κατά αυτό τον τρόπο ένα επιπλέον λάθος συμβαίνει για τους επόμενους συντελεστές κορυφής: Συντελεστής κορυφής από 1,4 έως 2,0 επιπρόσθετο λάθος + 1 % Συντελεστής κορυφής από 2,0 έως 2,5 επιπρόσθετο λάθος + 2,5 % Συντελεστής κορυφής από 2,5 έως 3,0 επιπρόσθετο λάθος + 4 % Η δηλωμένη ακρίβεια ορίζεται για αγωγούς που έχουν σφίξει κεντρικά από τον αισθητήρα έντασης (βλέπε εικ. 3 συνεχής/ εναλλασσόμενη μέτρηση έντασης ρεύματος). Για αγωγούς που δεν είναι κεντρικά σφιγμένοι , ένα επιπρόσθετο σφάλμα της τάξης του 1 % στην τιμή που φαίνεται στην οθόνη πρέπει να ληφθεί

7.6 Κλίμακα μέτρησης αντίστασης και ακουστικός έλεγχος συνέχειας

Προστασία υπερφόρτισης: AC 750 V eff / DC 1000 V

Ανάλυση Ακρίβεια μέτρησης Μέγιστη τάση χωρίς φορτίο 0 Ω ...9999 Ω 1 Ω ± (0,9 % από αυτό που μετράμε + 2 ψηφία) 1,8 V Ο ενσωματωμένος βομβητής ηχεί σε περίπτωση αντίστασης R μικρότερης από 25 Ω έως 400 Ω. Ο ήχος σήματος παύει σε μία αντίσταση R μεγαλύτερη από 400 Ω (ειδικά για θερμοκρασίες από 0 °C έως 40 °C).

Προστασία υπερφόρτισης: AC 750 V eff / DC 1000 V

Ανάλυση Ακρίβεια μέτρησης Μέγιστη τάση χωρίς φορτίο 0,4 V ... 0,8 V 0,1 V ± (0,9 % από αυτό που μετράμε + 2 ψηφία) 1,8 V

8. Μετρώντας με το BENNING CM 5-1

8.1 Προετοιμασία για τη μέτρηση

Χρησιμοποιήστε και αποθηκεύστε το BENNING CM 5-1 μόνο κάτω από τις σωστές συνθήκες θερμοκρασίας που ορίζονται. Να αποφεύγετε πάντα την μεγάλη έκθεση στον ήλιο. - Ελέγξτε την τάση και την έντασης που καθορίζονται στα καλώδια μέτρησηςBENNING CM 5-1 05/ 2019

ασφαλείας. Τα καλώδια μέτρησης που παρέχονται με την συσκευή είναι κατάλληλα για την τάση και το ρεύμα που λειτουργεί το BENNING CM 5-1. - Ελέγξτε την μόνωση των καλωδίων μέτρησης. Αν η μόνωση είναι κατεστραμ- μένη, μην χρησιμοποιήσετε τα καλώδια. - Ελέγξτε την συνέχεια των καλωδίων μέτρησης. Αν ο αγωγός στα καλώδια μέτρησης είναι διαβρωμένος, μην χρησιμοποιήσετε τα καλώδια. - Ισχυρές πηγές παρασίτων στην περιοχή του BENNING CM 5-1 μπορούν να οδηγήσουν σε ασταθή και λανθασμένες μετρήσεις. - Μετρήσεις είναι μόνο δυνατές εάν πληρούνται οι συνθήκες της λειτουργίας AUTOTEST (βλέπε κεφάλαιο 7.1 „Προτεραιότητα λειτουργίας AUTOTEST“)

Χρονισμένα σήματα, π. χ. δημιουργούμενα ρεύματα μέσω συσκευών φόρτισης, μπορεί να οδηγήσουν σε εσφαλμένη ένδειξη AC/ DC.

Μην υπερβαίνετε την μέγιστη επιτρεπόμενη τάση σε σχέση με την γείωση ! Κίνδυνος ηλεκτροπληξίας! Η μέγιστη τάση που μπορεί να εφαρμοστεί στις υποδοχές , - COM υποδοχή K - υποδοχή για V, Ω και L του BENNING CM 5-1 σε σχέση με την γη , ανέρχεται σε 600 V CAT IV/ 1000 V CAT III. - Ενεργοποιήστε το BENNING CM 5-1 με το (γκρι) πλήκτρο J. - Το μαύρο καλώδιο μέτρησης πρέπει να είναι σε επαφή με την υποδοχή COM K του BENNING CM 5-1. - Το κόκκινο καλώδιο μέτρησης πρέπει να είναι σε επαφή με την υποδοχή για V, Ω και L του BENNING CM 5-1. - Φέρτε τους ακροδέκτες των καλωδίων μέτρησης σε επαφή με τα σημεία

- Η λειτουργία AUTOTEST εμφανίζεται στην ψηφιακή ένδειξη με το „AutoSense“ 4. Καθορίζει από μόνη της την απαραίτητη λειτουργία μέτρη- σης (τάση) και το ιδανικό πεδίο μέτρησης. - Διαβάστε την τιμή της μέτρησης στην ψηφιακή οθόνη του BENNING CM 5-1.

Προσέξτε τους περιορισμούς στο κατώτερο πεδίο μέτρησης! Οι μετρήσεις συνεχούς ρεύματος δεν είναι δυνατές στο πεδίο - 0,7 V

Οι μετρήσεις εναλλασσόμενου ρεύματος, μόνο σε τάσεις > 1,3 V

Βλέπε εικόνα 2: Μέτρηση συνεχούς/ εναλλασσόμενης τάσης και λειτουργία AUTOTEST

8.3 Μέτρηση έντασης ρεύματος

Μην εφαρμόζετε τάση στις επαφές εξόδου του BENNING CM 5-1! Οποιοδήποτε πιθανά συνδεδεμένα καλώδια ασφαλούς μέτρη- σης πρέπει να μετακινηθούν. - Ενεργοποιήστε το BENNING CM 5-1 με το (γκρι) πλήκτρο J. - Χειριστείτε το μοχλό ανοίγματος 3 σφίξτε τον μονοσύρματο αγωγό κεντρικά με την βοήθεια του αισθητήρα έντασης ρεύματος του BENNING CM 5-1. - Η λειτουργία AUTOTEST εμφανίζεται στην ψηφιακή ένδειξη με το „AutoSense“ 4. Καθορίζει από μόνη της την απαραίτητη λειτουργία μέτρη- σης (έντασης ρεύματος) και το ιδανικό πεδίο μέτρησης. - Διαβάστε την τιμή της μέτρησης στην ψηφιακή οθόνη του BENNING CM 5-1. Βλέπε εικόνα 3: Μέτρηση συνεχούς/ εναλλασσόμενης έντασης ρεύματος και λειτουργία AUTOTEST

8.4 Μέτρηση αντίστασης και ακουστικός έλεγχος συνέχειας

- Ενεργοποιήστε το BENNING CM 5-1 με το (γκρι) πλήκτρο J. - Το μαύρο καλώδιο μέτρησης πρέπει να είναι σε επαφή με την υποδοχή COM K του BENNING CM 5-1. - Το κόκκινο καλώδιο μέτρησης πρέπει να είναι σε επαφή με την υποδοχή για V, Ω και L του BENNING CM 5-1. - Φέρτε τους ακροδέκτες των καλωδίων μέτρησης σε επαφή με τα σημεία

- Η λειτουργία AUTOTEST εμφανίζεται στην ψηφιακή ένδειξη με τοBENNING CM 5-1 05/ 2019

„AutoSense“ 4. Καθορίζει από μόνη της την απαραίτητη λειτουργία μέτρη- σης (αντίστασης/ συνέχειας) και το ιδανικό πεδίο μέτρησης. - Διαβάστε την τιμή της μέτρησης στην ψηφιακή οθόνη του BENNING CM 5-1. - Εάν η αντίσταση του αγωγού μεταξύ της υποδοχής COM K και της υπο- δοχής γιαr V, Ω και L, είναι λιγότερη από 25 Ω έως 400 Ω, ηχεί ο προσαρμοσμένος βομβητής πάνω στο BENNING CM 5-1. Βλέπε εχήμα 4: Μέτρηση αντίστασης Βλέπε εχήμα 5: Έλεγχος συνέχειας με ηχητικό σήμα

- Ενεργοποιήστε το BENNING CM 5-1 με το (γκρι) πλήκτρο J. - Το μαύρο καλώδιο μέτρησης πρέπει να είναι σε επαφή με την υποδοχή COM K του BENNING CM 5-1. - Το κόκκινο καλώδιο μέτρησης πρέπει να είναι σε επαφή με την υποδοχή για V, Ω και L του BENNING CM 5-1. - Φέρτε τους ακροδέκτες των καλωδίων μέτρησης σε επαφή με τα σημεία

- Η λειτουργία AUTOTEST εμφανίζεται στην ψηφιακή ένδειξη με το „AutoSense“ 4. Καθορίζει από μόνη της την απαραίτητη λειτουργία μέτρη- σης (διόδου) και το ιδανικό πεδίο μέτρησης. - Διαβάστε την τιμή της μέτρησης στην ψηφιακή οθόνη του BENNING CM 5-1. - Για μία φυσιολογικά τοποθετημένη δίοδο Si σε κατεύθυνση ροής, εμφανίζε- ται μία τάση ροής μεταξύ 0,4 έως 0,8 V Εάν δε καθοριστεί καμία τάση ροής, ελέγξτε αμέσως το ηλεκτρόδιο της διόδου. Εάν δεν εμφανίζεται περαιτέρω καμία τάση ροής, τότε η τάση ροής της διόδου βρίσκεται εκτός των ορίων

Βλέπε εχήμα 6: Έλεγχος διόδου

Πριν ανοίξετε το BENNING CM 5-1, σιγουρευτείτε ότι δεν είναι υπό τάση! Κίνδυνος ηλεκτροπληξίας! Η εργασία πάνω σε ανοιχτό BENNING CM 5-1 υπό τάση πρέπει να γίνεται μόνο από έμπειρους ηλεκτρολόγους έχοντας πάρει την σωστή προφύλα- ξη, ώστε να μην συμβούν ατυχήματα. Πριν ανοίξετε το BENNING CM 5-1 αποσυνδέστε τo από την τάση, ως ακο-

- Πρώτα απομακρύνετε και τα δύο καλώδια μέτρησης από τα σημεία μέτρη-

- Αποσυνδέστε και τα δύο καλώδια μέτρησης από το BENNING CM 5-1. - Απενεργοποιήστε το BENNING CM 5-1. Κρατήστε πιεσμένο το (γκρι) πλή- κτρο J για περίπου 3 δευτερόλεπτα.

9.1 Ασφαλίστε την συσκευή

Κάτω από ορισμένες συνθήκες δεν μπορεί να εγγυηθεί η ασφαλή λειτουργία του BENNING CM 5-1. Όπως για παράδειγμα στις περιπτώσεις που: - υπάρχουν ορατές βλάβες στο κάσωμα, - συμβαίνουν λάθη κατά τις συνδέσεις για τις μετρήσεις, - η συσκευή έχει φυλαχτεί για μεγάλο χρονικό διάστημα σε ακατάλληλο περι-

- η συσκευή έχει υποστεί κακομεταχείριση κατά την μεταφορά, - υπάρχει σφάλμα στον αυτοέλεγχο και στην ένδειξη εμφανίζεται το „FAIL“. Σε αυτές τις περιπτώσεις το BENNING CM 5-1 πρέπει να σβήνετε αμέσως, και στην συνέχεια να αποσυνδέεται από τα σημεία μέτρησης και να μην ξαναχρη- σιμοποιηθεί.

Καθαρίστε το κάσωμα εξωτερικά με ένα καθαρό στεγνό πανί (εξαίρεση: ειδικά καθαριστικά). Αποφύγετε την χρήση διαλυμάτων και /ή άλλα καθαριστικά βοη- θήματα για να καθαρίσετε το όργανο. Είναι σημαντικό να σιγουρευτείτε ότι οι επαφές της μπαταρίας και το σώμα της μπαταρίας δεν έχουν έρθει σε επαφή με διαρρέοντες ηλεκτρολύτες. Εάν υπάρχει επαφή με κάποιο ηλεκτρολύτη (υγρά μπαταρίας) ή εμφανίζονται λευκές επικαθίσεις γύρω από την μπαταρία ή το κάσωμα της μπαταρίας , τότε καθαρίστε τες άμεσα με στεγνό πανί.BENNING CM 5-1 05/ 2019

9.3 Αντικατάσταση μπαταρίας

Πριν ανοίξετε το BENNING CM 5-1, σιγουρευτείτε ότι δεν είναι υπό τάση! Κίνδυνος ηλεκτροπληξίας! Το BENNING CM 5-1 τροφοδοτείται από μια μπαταρία 9 V. Η μπαταρία πρέπει να αντικατασταθεί όταν εμφανιστεί στην ψηφιακή οθόνη , το σύμβολο της μπαταρίας 9 (βλέπε εικόνα 7). Για να αλλάξετε μπαταρία ακολουθήστε την παρακάτω διαδικασία: - Αποσυνδέστε τα καλώδια μέτρησης από το υπό μέτρηση κύκλωμα. - Αποσυνδέστε τα καλώδια μέτρησης από το BENNING CM 5-1. - Απενεργοποιήστε το BENNING CM 5-1. - Τοποθετήστε το BENNING CM 5-1 μπρούμυτα και ξεβιδώστε τις βίδες από το κάλυμμα της μπαταρίας. - Σηκώστε το καπάκι της μπαταρίας (που βρίσκεται στην εσοχή της συσκευή) από το κάτω μέρος. - Σηκώστε την άδεια μπαταρία και αποσυνδέστε την μπαταρία από τις επα-

- Η καινούρια μπαταρία πρέπει μα συνδεθεί στις κατάλληλες επαφές και να τοποθετηθεί έτσι ώστε να μην υπάρχει τριβή στα διάφορα μέρη του οργά- νου. Ύστερα τοποθετήστε την μπαταρία μέσα στο όργανο στο σημείο που υπάρχει για το σκοπό αυτό . - Τοποθετήστε το κάλυμμα της μπαταρίας στο πίσω μέρος και βιδώστε τις

Βλέπε εικόνα 7: Αντικατάσταση μπαταρίας

Κάντε την δική σας συνεισφορά στην προστασία του περιβάλ- λοντος! Μην πετάτε τις αποφορτισμένες μπαταρίες στα σκου- πίδια. Συγκεντρώστε τες σε ειδικά σημεία για αποφορτισμένες μπαταρίες. Παρακαλώ ενημερωθείτε από την κοινότητά σας.

Η BENNING εγγυάται την τήρηση των τεχνικών προδιαγραφών και την ακρίβεια των πληροφοριών που αναφέρονται στο εγχειρίδιο χρήσης για το 1ο έτος μετά την ημερομηνία της παράδοσης. Για να επιτύχετε το επιθυμητό βαθμό ακρίβειας στις ενδείξεις μέτρησης, το όργανο θα πρέπει να ρυθμίζεται (calibration) τακτικά από το τμήμα συντήρησής μας. Συνιστούμε να το κάνετε αυτό στο όργανο μέτρησης τουλάχιστον μία φορά

10. Τεχνικά χαρακτηριστικά των εξαρτημάτων μέτρησης

- Πρότυπο: EN 61010-031, - Μέγιστη κατηγορία τάσης σε σχέση με την γη (

) και κατηγορία μέτρησης: Με προσαρμοζόμενο κάλυμμα: 1000 V CAT III, 600 V CAT IV, Δίχως προσαρμοζόμενο κάλυμμα: 1000 V CAT II, - Μέγιστη κατηγορία ρεύματος: 10 A, - Τάξη προστασίας II (), συνεχής διπλή ή ενισχυμένη μόνωση, - Τάση μόλυνσης: 2, - Μήκος: 1.4 m, AWG 18, - Συνθήκες περιβάλλοντος: Μέγιστη βαρομετρική διαφορά για μετρήσεις: 2000 m, Θερμοκρασία: 0 °C έως + 50 °C, υγρασία από 50 % έως 80 % - Χρησιμοποιήστε μόνο τα καλώδια μέτρησης εάν είναι σε άψογη κατάσταση και σύμφωνα με το εγχειρίδιο χρήσεως. - Απομακρύνεται τα καλώδια εάν η μόνωση είναι καταστραμμένη ή υπάρχει κάποιο κόψιμο στον ακροδέκτη. - Μην αγγίξετε τις γυμνές άκρες των καλωδίων μέτρησης. Πιάστε μόνο την περιοχή που είναι προστατευμένη για τα χέρια! - Εισάγετε τα γωνιακά άκρα των όργανο μέτρησης.

11. Προστασία περιβάλλοντος

Στο τέλος της διάρκειας ζωής του οργάνου, μην το πετάτε οπουδή- ποτε, αλλά στους ειδικούς χώρους που παρέχονται από την πολιτεία.BENNING CM 5-1 05/ 2019
