ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ CM 7 BENNING

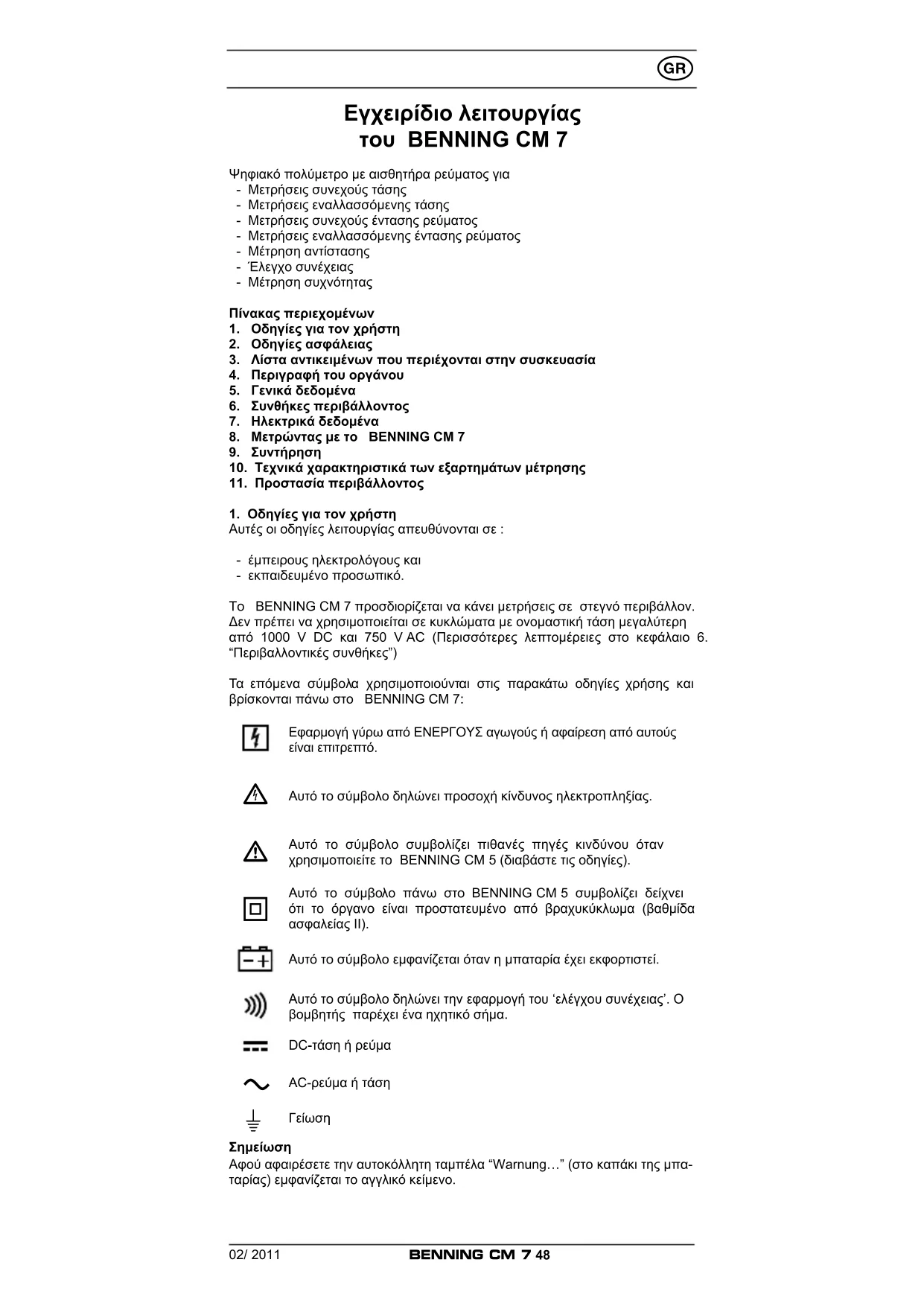

Εγχειρίδιο λειτουργίας του BENNING CM 7 Ψηφιακό πολύμετρο με αισθητήρα ρεύματος για - Μετρήσεις συνεχούς τάσης - Μετρήσεις εναλλασσόμενης τάσης - Μετρήσεις συνεχούς έντασης ρεύματος - Μετρήσεις εναλλασσόμενης έντασης ρεύματος - Μέτρηση αντίστασης - Έλεγχο συνέχειας - Μέτρηση συχνότητας Πίνακας περιεχομένων

1. Οδηγίες για τον χρήστη

2. Οδηγίες ασφάλειας

3. Λίστα αντικειμένων που περιέχονται στην συσκευασία

4. Περιγραφή του οργάνου

6. Συνθήκες περιβάλλοντος

7. Ηλεκτρικά δεδομένα

8. Μετρώντας με το BENNING CM 7

10. Τεχνικά χαρακτηριστικά των εξαρτημάτων μέτρησης

11. Προστασία περιβάλλοντος

1. Οδηγίες για τον χρήστη

Αυτές οι οδηγίες λειτουργίας απευθύνονται σε : - έμπειρους ηλεκτρολόγους και - εκπαιδευμένο προσωπικό. Το BENNING CM 7 προσδιορίζεται να κάνει μετρήσεις σε στεγνό περιβάλλον. Δεν πρέπει να χρησιμοποιείται σε κυκλώματα με ονομαστική τάση μεγαλύτερη από 1000 V DC και 750 V AC (Περισσότερες λεπτομέρειες στο κεφάλαιο 6. “Περιβαλλοντικές συνθήκες”) Τα επόμενα σύμβολα χρησιμοποιούνται στις παρακάτω οδηγίες χρήσης και βρίσκονται πάνω στο BENNING CM 7: Εφαρμογή γύρω από ΕΝΕΡΓΟΥΣ αγωγούς ή αφαίρεση από αυτούς είναι επιτρεπτό.

Αυτό το σύμβολο δηλώνει προσοχή κίνδυνος ηλεκτροπληξίας.

Αυτό το σύμβολο συμβολίζει πιθανές πηγές κινδύνου όταν χρησιμοποιείτε το BENNING CM 5 (διαβάστε τις οδηγίες).

Αυτό το σύμβολο πάνω στο BENNING CM 5 συμβολίζει δείχνει ότι το όργανο είναι προστατευμένο από βραχυκύκλωμα (βαθμίδα ασφαλείας ΙΙ). Αυτό το σύμβολο εμφανίζεται όταν η μπαταρία έχει εκφορτιστεί. Αυτό το σύμβολο δηλώνει την εφαρμογή του ‘ελέγχου συνέχειας’. Ο βομβητής παρέχει ένα ηχητικό σήμα. DC-τάση ή ρεύμα

Αφού αφαιρέσετε την αυτοκόλλητη ταμπέλα “Warnung…” (στο καπάκι της μπα- ταρίας) εμφανίζεται το αγγλικό κείμενο.02/ 2011

2. Υποδείξεις ασφαλείας

Το όργανο έχει κατασκευαστεί και ελεγχθεί σύμφωνα με DIN VDE 0411 part 1/ EN 61010-1 Και έχει φύγει από το εργοστάσιο σε άριστη κατάσταση από τεχνικής απόψεως. Για να διατηρήσετε αυτή την κατάσταση του οργάνου και να είστε βέβαιοι για την ασφαλή του λειτουργία , πρέπει να λαμβάνετε υπό όψη τις παρατηρήσεις και τις προειδοποιήσεις που δίνονται στις οδηγίες χρήσεως συνεχώς.

Η συσκευή πρέπει να χρησιμοποιείται μόνο σε κυκλώματα ισχύος εντός των ορίων υπέρτασης της κατηγορίας ΙΙΙ με αγωγό για τάση 1000 V το μέγιστο σε σχέση με την γη ή εντός των ορίων υπέρτασης της κατηγορίας ΙV με αγωγό για τάση μέχρι 600 V το μέγιστο σε σχέση με την γη. Χρησιμοποιείτε μόνο κατάλληλο οδηγεί μέτρησης για αυτό. Σε μετρήσεις εντός της κατηγορίας μέτρησης III ή της κατηγορίας μέτρησης IV δε επιτρέπεται να είναι το προεξέχον αγώγιμο μέρος μιας κορυφής επαφής καλώδιο μέτρησης μακρύτερο από 4 mm. Πρι από μετρήσεις εντός της κατηγορίας μέτρησης III και της κατηγορίας μέτρησης IV πρέπει να περαστούν, τα καλύμματα που είναι συνημμένα στο σετ και χαρακτηρίζονται με CAT III και CAT IV πάνω στις κορυφές επαφής. Αυτό το μέτρο χρησι- μεύει για την προστασία του χρήστη. Θυμηθείτε ότι οποιαδήποτε εργασία πάνω σε ηλεκτρικά αντικείμενα είναι επικίνδυνη. Ακόμα και χαμηλές τάσεις των 30 V AC και 60 V DC μπορεί να είναι επικίνδυνες για την ανθρώπινη ζωή .

Πριν αρχίσετε να λειτουργείτε την συσκευή , ελέγξτε πάντα τόσο τον ίδιο τον μηχανισμό όσο και τα καλώδια για τυχούσες φθορές και ζημιές . Σε περίπτωση που η ασφαλής λειτουργία της συσκευής δεν είναι πλέον δυνατή, θα πρέπει να σβήσετε αμέσως την συσκευή και να την ασφαλίσετε , ώστε να αποφευχθεί να ενεργοποιηθεί κατά λάθος. Μπορείτε να θεωρήσετε ότι η ασφαλής λειτουργία της συσκευής δεν είναι πλέον

- Σε περίπτωση που το όργανο ή τα καλώδια μέτρησης δείχνουν εμφανή σημάδια καταστροφής, - εάν η συσκευή δεν λειτουργεί πλέον, - ύστερα από μακρές περιόδους αποθήκευσης κάτω από ανεπιθύμητες συν-

- ύστερα από μεταφορά κάτω από επικίνδυνες συνθήκες .

Για να αποφύγετε τον κίνδυνο - μην ακουμπάτε τις γυμνές απολήξεις των αισθητήρων των καλωδίων μέτρησης, - εισάγετε τις γραμμές μέτρησης στις κατάλληλες προσδιο- ρισμένες υποδοχές μέτρησης πάνω στο πολύμετρο.

3. Λίστα αντικειμένων που περιέχονται στην συσκευασία

Το πακέτο του BENNING CM 7 αποτελείτε από τα παρακάτω μέρη:

3.1 Ένα BENNING CM 7,

3.2 Ένα καλώδιο ασφαλούς μέτρησης , χρώματος κόκκινου (Μ = 1,4m)

3.3 Ένα καλώδιο ασφαλούς μέτρησης , χρώματος μαύρου (Μ = 1,4m)

3.4 Ένα προστατευτικό τσαντάκι για την μεταφορά του

3.6 Ένα εγχειρίδιο λειτουργίας

Οδηγίες για τα αναλώσιμα εξαρτήματα: - Το BENNING CM 7 τροφοδοτείται από μια 9 V block μπαταρία (ΙEC 6 LR 61). - Τα προαναφερθέντα καλώδια ασφαλούς μέτρησης (ελεγμένα αξεσουάρ) ανταποκρίνονται στην κατηγορία CAT III 1000 V και είναι εγκεκριμένα για ρεύμα έντασης 10 A.

4. Περιγραφή του οργάνου

Βλέπε εικόνα 1: Το μπροστινό τμήμα της συσκευής Η οθόνη και τα στοιχεία λειτουργίας που φαίνονται στην εικόνα 1 προσδιορίζο- νται ως ακολούθως:02/ 2011

1 Ψηφιακή οθόνη, για διάβασμα των μετρήσεων, γραφήματα και απεικόνιση των εκτός κλίμακας ενδείξεων 2 Ένδειξη πολικότητας, 3 Ένδειξη της κατάστασης της μπαταρίας, εμφανίζεται όταν η μπαταρία είναι αποφορτισμένη, 4 Πλήκτρο (κίτρινο), ενδεικτικός φωτισμός, 5 ZERO-πλήκτρο, για μηδενική ισορροπία ή ασύμμετρη μέτρηση. 6 MIN/MAX-πλήκτρο, αποθήκευση των μέγιστων και ελάχιστων μετρούμε- νων τιμών , 7 Πλήκτρο PEAK, μέγιστη τιμή αποθήκευσης, 8 Περιστρεφόμενος διακόπτης, για επιλογή του είδους μέτρησης , 9 Υποδοχή (θετική

), για V, και Ω J COM υποδοχή, κοινή υποδοχή για μέτρηση τάσης , αντίστασης και ελέγχου συνέχειας , K Μοχλός ανοίγματος, για άνοιγμα και κλείσιμο του αισθητήρα έντασης

L Φούσκωμα του αισθητήρα έντασης ρεύματος, προστατεύει από την επαφή με τον αγωγό. M Τσιμπίδα μέτρησης, για σφίξιμο μονοσύρματου - φέροντος αγωγού . N Πλήκτρο HOLD , αποθηκεύει την τρέχουσα μετρούμενη τιμή ,

) Σε αυτό αναφέρεται η αυτόματη ένδειξη πολικότητας για DC τάση

5.1 Γενικές πληροφορίες για το πολύμετρο με αισθητήρα έντασης ρεύμα-

5.1.1 Η ψηφιακή οθόνη 1 είναι 3 ¾- ψηφιακός υγρός κρύσταλλος με 14 mm

ύψος ψηφίων, και δεκαδικά ψηφία. Η μέγιστη τιμή που μπορεί να απει- κονίσει είναι 4000.

5.1.2 Ο δείκτης πολικότητας 2 είναι αυτόματος. Μόνο μια πολικότητα στην

μαρκαρισμένη υποδοχή “-” απεικονίζεται.

5.1.3 Οι τιμές εκτός κλίμακας δηλώνονται με “0L” ή “- 0L” και , εν

μέρει ,μια ηχητική προειδοποίηση. Προσοχή , δεν υπάρχει καμία προειδοποιητική ένδειξη , σε περίπτωση υπερφόρτισης !

5.1.4 Κουμπί (κίτρινο) 4 μεταβάλλει τον φωτισμό της οθόνης . Το κλείσιμο

της οθόνης συμβαίνει με το ξανά πάτημα του κουμπιού ή αυτόματα μετά από 60 δευτερόλεπτα.

5.1.5 ZERO πλήκτρο 5 (zero πλήκτρο ισορροπίας)

Πατήστε το κουμπί για να μηδενίσετε τις ρυθμίσεις , ώστε να ξεκινή- σετε τις μετρήσεις συνεχούς έντασης (DC) . Αυτό το κουμπί μπορεί να χρησιμοποιηθεί επίσης για διαφορά τιμής μεταξύ μετρήσεων στη κλίμακα της αντίστασης ή της συχνότητας . Ένδειξη “REL” πάνω στην ψηφιακή οθόνη. Πατήστε ξανά το κουμπί για να δείτε την διαφορά τιμής μέτρησης που αποθηκεύτηκε (Offset). Η ένδειξη “REL” στην ψηφιακή οθόνη αναβοσβήνει. Πατήστε και κρατήστε το πλήκτρο περίπου 2 δευ- τερόλεπτα για να επανέλθετε στην οθόνη των ρυθμίσεων .

5.1.6 Αποθήκευση της μετρούμενης τιμής “HOLD” N: Πατήστε το κουμπί

“HOLD” για να αποθηκεύσετε την τιμή που μετρήσατε. Συγχρόνως η οθόνη σας δείχνει το σύμβολο “HOLD”. Αν πατήσετε ξανά το ίδιο κου- μπί επιστρέφετε σε κατάσταση μέτρησης.

5.1.7 Το MIN/ MAX πλήκτρο λειτουργία 6 εισάγει και αποθηκεύει αυτόματα

την υψηλότερη και την χαμηλότερη τιμή που μετρήθηκε. Οι ακόλουθες τιμές φαίνονται με το χειρισμό του πλήκτρου: “MAX” δηλώνει την μέγιστη τιμή που αποθηκεύτηκε και “MIN” δηλώνει την ελάχιστη τιμή που αποθηκεύτηκε. Η συνεχής ανίχνευση των τιμών MAX-/ MIN μπορεί να σταματήσει ή να αρχίσει , πατώντας το πλήκτρο “HOLD” N Πατώντας το πλήκτρο “MIN/MAX” παρατεταμένα (2 δεύτε- ρα) επανέρχεστε στην κανονική κατάσταση.

5.1.8 Το πλήκτρο PEAK 7 (αποθήκευση τιμής αιχμής) ανιχνεύει και αποθη-

κεύει την θετική και αρνητική τιμή αιχμής/κορυφής στις λειτουργίες V AC και A AC. Στην αρχή της μέτρησης πατήστε το πλήκτρο PEAK 7 για περίπου 3 δεύτερα , ώστε να αυξήσετε την ακρίβεια της μέτρησης και να προσαρμόσετε το BENNING CM 7. Πατώντας το πλήκτρο φαίνεται στην οθόνη οι τιμές “PMAX” ή “PMIN” . Πατώντας παρατεταμένα (2 δεύτερα) το πλήκτρο PEAK 7 επιστρέφετε στην στάνταρτ κατάσταση.

5.1.9 Ο ρυθμός μέτρησης του BENNING CM 7 ανέρχεται ονομαστικά σε 1,5

μετρήσεις το δευτερόλεπτο για την ψηφιακή οθόνη.

5.1.10 Το BENNING CM 7 ανάβει και σβήνει με το περιστρεφόμενο διακόπτη

8. Για να σβήσετε το μηχάνημα στρέψτε το διακόπτη στη θέση “OFF”.

5.1.11 Το BENNING CM 7 σβήνει μόνο του μετά από περίπου 30 λεπτά (APO,

Auto-Power-Off). Επανέρχεται σε κατάσταση λειτουργίας όταν πατήσε- τε κάποιο πλήκτρο ή περιστρέψετε τον διακόπτη. Ένας ήχος δηλώνει το αυτόματο σβήσιμο της συσκευής. Μπορείτε να απενεργοποιήσετε02/ 2011

τη λειτουργία αυτόματου σβησίματος της συσκευής , πατώντας ένα οποιοδήποτε πλήκτρο (εκτός από το πλήκτρο “HOLD”) και συγχρόνως ανάβοντας το BENNING CM 7 από την θέση “OFF”.

5.1.12 Συντελεστής θερμοκρασίας της τιμής μέτρησης : 0,2 x (δηλωμένη

ακρίβεια μέτρησης)/ °C < 18 °C ή > 28 °C, σχετίζεται με την τιμή της θερμοκρασίας αναφοράς 23 °C.

5.1.13 Το BENNING CM 7 λειτουργεί με μια κατάλληλα προσαρμοσμένη 9 V

block μπαταρία (IEC 6 LR 61).

5.1.14 Σε περίπτωση που η ισχύς της μπαταρίας πέσει κάτω από την ισχύ που

η συσκευή χρειάζεται για να λειτουργήσει , τότε εμφανίζεται στη οθόνη το σύμβολο της μπαταρίας.

5.1.15 Η διάρκεια ζωής της μπαταρίας ανέρχεται σε περίπου 100 ώρες (αλκα-

5.1.16 Διαστάσεις συσκευής:

(Μήκος x Πλάτος x Ύψος) = 275 x 105 x 51 mm Βάρος συσκευής: 534 g

5.1.17 Τα καλώδια ασφαλούς μέτρησης που σας παρέχονται είναι κατάλ-

ληλα για την ονομαστική τάση και την ονομαστική ένταση του BENNING CM 7.

5.1.18 Μέγιστο άνοιγμα συσκευής : 53 mm

5.1.19 Μέγιστη διάμετρος καλωδίου: 51 mm

6. Συνθήκες περιβάλλοντος

- Το BENNING CM 7 κατασκευάστηκε για να κάνεις μετρήσεις σε στεγνό

- Μέγιστο βαρομετρικό υψόμετρο για μετρήσεις: 2000 m, - Κατηγορία υπέρτασης / Κατηγορία εγκατάστασης : IEC 60664-1/ IEC 61010-1 → 600 V κατηγορία IV, 1000 V κατηγορία III - Τάξη ρύπανσης : 2, - Τάξη προστασίας: IP 30 (DIN VDE 0470-1 IEC/ EN 60529) Το IP 30 σημαίνει: Προστασία από πρόσβαση σε επικίνδυνα μέρη και προστα- σία από στερεές προσμίξεις διαμέτρου > 2,5 mm, (3 - πρώτο ψηφίο). Καμία προστασία στο νερό, (0 - δεύτερο ψηφίο). - Θερμοκρασία λειτουργίας και αντίστοιχη υγρασία: Για λειτουργία σε θερμοκρασία από 0 °C μέχρι 30 °C: αντίστοιχη υγρασία λιγότερη από 80 % Για λειτουργία σε θερμοκρασία από 31 °C μέχρι 40 °C: αντίστοιχη υγρασία λιγότερη από 75 % Για λειτουργία σε θερμοκρασία από 41 °C μέχρι 50 °C: αντίστοιχη υγρασία λιγότερη από 45 % - Αποθήκευση θερμοκρασίας: Το BENNING CM 7 μπορεί να αποθηκευτεί σε θερμοκρασίες που κυμαίνονται από - 20 °C μέχρι + 60 °C (σχετική υγρασία από 0 έως 80 %). Η μπαταρία πρέπει να αφαιρεθεί από την συσκευή για την αποθήκευση.

7. Ηλεκτρικά δεδομένα

Σημείωση : Η ακρίβεια της μέτρησης ορίζεται σαν το σύνολο από - ένα σχετικό κλάσμα της μετρούμενης τιμής και - ένα αριθμό από ψηφία (αριθμητικά βήματα από τη τελευταία μέτρηση). Αυτή η συγκεκριμένη ακρίβεια μέτρησης είναι έγκυρη για θερμοκρασίες που κυμαίνονται από 18 °C έως 28 °C και σχετική υγρασία λιγότερη από 80 %.

7.1 Κλίμακες συνεχούς τάσης

Η αντίσταση εισόδου ανέρχεται σε 1 MΩ

Ανάλυση Ακρίβεια μέτρησης

υπερφόρτισης 400 V 0,1 V ± (0,7 % από αυτό που μετράμε + 2 ψηφία) 750 V eff 1000 V 1 V ± (0,7 % από αυτό που μετράμε + 2 ψηφία) 750 V eff

7.2 Κλίμακες εναλλασσόμενης τάσης

Η αντίσταση εισόδου ανέρχεται σε 1 MΩ παράλληλα με 100 pF.

Ακρίβεια μέτρησης *1 *2 σε ακτίνα συχνότητας 50 Hz - 500 Hz

υπερφόρτισης 400 V 0,1 V ± (1 % από αυτό που μετράμε+ 5 ψηφία) 750 V eff 750 V 1 V ± (1 % από αυτό που μετράμε+ 5 ψηφία) 750 V eff

Η τιμή μέτρησης κερδίζεται και επιδεικνύεται σαν πραγματική τιμή (True RMS, AC σύζευξη ). Η ακρίβεια μέτρησης ορίζεται για ημιτονοειδές καμπύλες και εφαρμόζεται στην τελική τιμή της κλίμακας μέτρησης , όπως επίσης και για μη ημιτονοειδής καμπύλες σε ποσοστό μέχρι 50 % της τελικής τιμής της κλίμακας μέτρησης. Στις περιπτώσεις των μη ημιτονοειδών καμπυλών η τιμή In case of non-02/ 2011

sinusoidal curves, η τιμή ένδειξης γίνεται ανακριβής . Κατά αυτό τον τρόπο ένα επιπλέον λάθος συμβαίνει για τους επόμενους συντελεστές κορυφής: Συντελεστής κορυφής από 1,4 έως 2,0 επιπρόσθετο λάθος + 1 % Συντελεστής κορυφής από 2,0 έως 2,5 επιπρόσθετο λάθος + 2.5 % Συντελεστής κορυφής από 2,5 έως 3,0 επιπρόσθετο λάθος + 4 %

επιπρόσθετα ± 4 ψηφία για τιμές μέτρησης < 15 % της τελικής τιμής της κλίμακας μέτρησης.

7.3 Κλίμακες συνεχούς έντασης (DC)

Ανάλυση Ακρίβεια μέτρησης

0 - 200 A 0,1 A ± (2,9 % από αυτό που μετράμε + 3 A) 1000 A

200 - 400 A 0,1 A ± (1,9 % από αυτό που μετράμε + 2 A) 1000 A

400 - 1000 A 1 A ± (2,9 % από αυτό που μετράμε + 5 A) 1000 A

eff Η ακρίβεια της μέτρησης που φαίνεται ορίζεται για αγωγούς που είναι γραπωμέ- νοι στο κέντρο με τον σφικτήρα μέτρησης M (βλέπε εικ. 4 συνεχής/ εναλλασσό- μενη μέτρηση έντασης ρεύματος). Για αγωγούς που δεν είναι γραπωμένοι στο κέντρο , ένα επιπρόσθετο σφάλμα της τάξης του 1 % της τιμής που φαίνεται θα πρέπει να ληφθεί υπό όψη. Σφάλμα λόγω κατάλοιπου μαγνητισμού: 1 % (επαναλαμβανόμενη μέτρηση )

7.4 Κλίμακες εναλλασσόμενης μέτρησης

Ακρίβεια μέτρησης *1*2 σε ακτίνα συχνότητας 50 Hz - 400 Hz

0 - 200 A 0,1 A ± (2,9 % από αυτό που μετράμε + 3 A) 1000 A

200 - 400 A 0,1 A ± (1,9 % από αυτό που μετράμε + 2 A) 1000 A

eff Σε ακτίνα συχνότητας 50 Hz - 200 Hz

400 - 1000 A 1 A ± (2,9 % από αυτό που μετράμε + 5 A) 1000 A

Η τιμή μέτρησης κερδίζεται και επιδεικνύεται σαν πραγματική τιμή (TRUE RMS, AC σύζευξη ). Η ακρίβεια μέτρησης ορίζεται για ημιτονοειδές καμπύ- λες και εφαρμόζεται στην τελική τιμή της κλίμακας μέτρησης , όπως επίσης και για μη ημιτονοειδής καμπύλες σε ποσοστό μέχρι 50 % της τελικής τιμής της κλίμακας μέτρησης. Στις περιπτώσεις των μη ημιτονοειδών καμπυλών, η τιμή ένδειξης γίνεται ανακριβής . Κατά αυτό τον τρόπο ένα επιπλέον λάθος συμβαίνει για τους επόμενους συντελεστές κορυφής : Συντελεστής κορυφής από 1,4 έως 2,0 επιπρόσθετο λάθος + 1 % Συντελεστής κορυφής από 2,0 έως 2,5 επιπρόσθετο λάθος + 2.5 % Συντελεστής κορυφής από 2,5 έως 3,0 επιπρόσθετο λάθος + 4 %

επιπρόσθετα ± 4 ψηφία για τιμές μέτρησης < 15 % της τελικής τιμής της κλίμακας μέτρησης. Η δηλωμένη ακρίβεια ορίζεται για αγωγούς που έχουν σφίξει κεντρικά από τον αισθητήρα έντασης (βλέπε εικ. 4 συνεχής/ εναλλασσόμενη μέτρηση έντασης ρεύματος). Για αγωγούς που δεν είναι κεντρικά σφιγμένοι , ένα επιπρόσθετο σφάλμα της τάξης του 1 % στην τιμή που φαίνεται στην οθόνη πρέπει να ληφθεί

7.5 Κλίμακα μέτρησης αντίστασης και ακουστικός έλεγχος συνέχειας

Προστασία υπερφόρτισης : 600 V eff

Ανάλυση Ακρίβεια μέτρησης Μέγιστη τάση χωρίς φορτίο 400 Ω 0,1 Ω ± (1 % από αυτό που μετράμε + 3 ψηφία) 3 V Ο ενσωματωμένος βομβητής ηχεί σε περίπτωση αντίστασης R μικρότερης από 30 Ω.

7.6 Κλίμακες συχνότητας

Προστασία υπερφόρτισης : 1000 A eff

Ανάλυση Ακρίβεια μέτρησης 400 Hz 1 Hz ± (0,1 % από αυτό που μετράμε+ 2ψηφία) Ελάχιστη συχνότητα εισόδου: 20 Hz Ελάχιστη ευαισθησία εισόδου: 3 A eff02/ 2011

Κλίμακες μέτρησης: V AC, A AC Στη λειτουργία PEAK-HOLD (αποθήκευση της μέγιστης τιμής), πρέπει να λάβουμε υπό όψη μας ένα επιπρόσθετο σφάλμα για την ακρίβεια που ορίζεται: + (± 3 % + 20 ψηφία) Τιμές μέτρησης > 750 V

δεν προσδιορίζονται. Η λειτουργία PEAK-HOLD επιλέγει αυτόματα την κλίμακα μέτρησης με την χαμηλότερη ανάλυση.

Στην MIN/MAX λειτουργία (αποθήκευση της ελάχιστης/μέγιστης τιμής), ένα επιπρόσθετο λάθος πρέπει να ληφθεί υπόψη για την συγκεκριμένη ακρίβεια : + (± 15 ψηφία) Η MIN/MAX λειτουργία αυτόματα επιλέγει την κλίμακα μέτρησης με την μικρό- τερη ανάλυση .

8. Μετρώντας με το BENNING CM 7

8.1 Προετοιμασία για τη μέτρηση

Χρησιμοποιήστε και αποθηκεύστε το BENNING CM 7 μόνο κάτω από τις σωστές συνθήκες θερμοκρασίας που ορίζονται . Να αποφεύγετε πάντα την μεγάλη έκθεση στον ήλιο. - Ελέγξτε την τάση και την έντασης που καθορίζονται στα καλώδια μέτρησης ασφαλείας. Τα καλώδια μέτρησης που παρέχονται με την συσκευή είναι κατάλληλα για την τάση και το ρεύμα που λειτουργεί το BENNING CM 7. - Ελέγξτε την μόνωση των καλωδίων μέτρησης . Αν η μόνωση είναι κατε- στραμμένη, μην χρησιμοποιήσετε τα καλώδια. - Ελέγξτε την συνέχεια των καλωδίων μέτρησης. Αν ο αγωγός στα καλώδια μέτρησης είναι διαβρωμένος, μην χρησιμοποιήσετε τα καλώδια. - Πριν επιλέξετε κάποια άλλη λειτουργία με τον διακόπτη περιστροφής 8, οι αποσυνδέετε πάντα τους ακροδέκτες ασφαλούς ελέγχου από το σημείο

- Ισχυρές πηγές παρασίτων στην περιοχή του BENNING CM 7 μπορούν να οδηγήσουν σε ασταθή και λανθασμένες μετρήσεις .

Μην υπερβαίνετε την μέγιστη επιτρεπόμενη τάση σε σχέση με την γείωση ! Κίνδυνος ηλεκτροπληξίας! Η μέγιστη τάση που μπορεί να εφαρμοστεί στις υποδοχές , - COM υποδοχή J - υποδοχή για V και Ω 9 του BENNING CM 7 σε σχέση με την γη , ανέρχεται σε 1000 V. - Χρησιμοποιήστε τον περιστρεφόμενο διακόπτη 8 για να επιλέξετε την λειτουργία (V AC) ή (V DC) στο BENNING CM 7. - Το μαύρο καλώδιο μέτρησης πρέπει να είναι σε επαφή με την υποδοχή COM J του BENNING CM 7. - Το κόκκινο καλώδιο μέτρησης πρέπει να είναι σε επαφή με την υποδοχή για V, και Ω 9 του BENNING CM 7. - Φέρτε τους ακροδέκτες των καλωδίων μέτρησης σε επαφή με τα σημεία μετρήσεις. Διαβάστε την τιμή της μέτρησης στην ψηφιακή οθόνη 1 του BENNING CM 7. Βλέπε εικόνα 2: Μέτρηση συνεχούς τάσης Βλέπε εικόνα 3: Μέτρηση εναλλασσόμενης τάσης

8.3.1 Προετοιμασία για την μέτρηση

Χρησιμοποιήστε και αποθηκεύστε το BENNING CM 7 μόνο κάτω από τις σωστές συνθήκες θερμοκρασίας που ορίζονται . Να αποφεύγετε πάντα την μεγάλη έκθεση στον ήλιο. - Ισχυρές πηγές παρασίτων στην περιοχή του BENNING CM 7 μπορούν να οδηγήσουν σε ασταθή και λανθασμένες μετρήσεις .

Μην εφαρμόζετε τάση στις επαφές εξόδου του BENNING CM 7! Οποιοδήποτε πιθανά συνδεδεμένα καλώδια ασφαλούς μέτρησης πρέπει να μετακινηθούν.

8.3.2 Μέτρηση έντασης

- Χρησιμοποιήστε τον περιστρεφόμενο διακόπτη 8 για να επιλέξετε την λειτουργία (V AC) ή (V DC) στο BENNING CM 7. - Χειριστείτε το μοχλό ανοίγματος K σφίξτε τον μονοσύρματο αγωγό κεντρικά με την βοήθεια του αισθητήρα έντασης ρεύματος του BENNING CM 7 .02/ 2011

- Διαβάστε την μετρούμενη τιμή στην ψηφιακή οθόνη 1. Βλέπε εικόνα 4: Συνεχής / εναλλασσόμενη μέτρηση έντασης

8.4 Μέτρηση αντίστασης και ακουστικός έλεγχος συνέχειας

- Χρησιμοποιήστε τον περιστρεφόμενο διακόπτη 8 για να επιλέξετε την επιθυμητή λειτουργία ( ) στο BENNING CM 7. - Συνδέστε το μαύρο καλώδιο μέτρησης στην υποδοχή COM J του BENNING CM 7. - Συνδέστε το κόκκινο καλώδιο μέτρησης στην υποδοχή για V και Ω 9 του BENNING CM 7. - Συνδέστε τους ακροδέκτες μέτρησης των καλωδίων μέτρησης στα σημεία μέτρησης. Διαβάστε την τιμή της μέτρησης στην ψηφιακή οθόνη 1 του BENNING CM 7. - Εάν η αντίσταση του αγωγού μεταξύ της υποδοχής COM J και της υπο- δοχής γιαr V και Ω 9, είναι λιγότερη από 30 Ω, ηχεί ο προσαρμοσμένος βομβητής πάνω στο BENNING CM 7. Βλέπε εικόνα 5: Μέτρηση αντίστασης

8.5 Μέτρηση συχνότητας μέσω στοιβαδόρων μέτρησης έντασης ρεύμα-

Μην εφαρμόζετε τάση στις επαφές εξόδου του BENNING CM 7! Οποιοδήποτε πιθανά συνδεδεμένα καλώδια ασφαλούς μέτρησης πρέπει να μετακινηθούν. - Χρησιμοποιείστε τον περιστρεφόμενο διακόπτη 8 για να επιλέξετε την επιθυμητή λειτουργία (Hz) πάνω στο BENNING CM 7. - Χειριστείτε το μοχλό ανοίγματος K σφίξτε τον μονοσύρματο αγωγό κεντρικά με την βοήθεια του αισθητήρα έντασης ρεύματος του BENNING CM 7 . - Διαβάστε την μετρούμενη τιμή στην ψηφιακή οθόνη 1. Bλέπε εικόνα 6: Μέτρηση συχνότητας μέσω στοιβαδόρων μέτρησης έντασης ρεύματος.

Πριν ανοίξετε το BENNING CM 7, σιγουρευτείτε ότι δεν είναι υπό τάση! Κίνδυνος ηλεκτροπληξίας! Η εργασία πάνω σε ανοιχτό BENNING CM 7 υπό τάση πρέπει να γίνεται μόνο από έμπειρους ηλεκτρολόγους έχοντας πάρει την σωστή προφύλαξη , ώστε να μην συμβούν ατυχήματα. Πριν ανοίξετε το BENNING CM 7 αποσυνδέστε τo από την τάση, ως ακολούθως: - Πρώτα απομακρύνετε και τα δύο καλώδια μέτρησης από τα σημεία μέτρη-

- Αποσυνδέστε και τα δύο καλώδια μέτρησης από το BENNING CM 7. - Στρέψτε τον περιστρεφόμενο διακόπτη 8 στο σημείο “OFF”.

9.1 Ασφαλίστε την συσκευή

Κάτω από ορισμένες συνθήκες δεν μπορεί να εγγυηθεί η ασφαλή λειτουργία του BENNING CM 7. Όπως για παράδειγμα στις περιπτώσεις που: - υπάρχουν ορατές βλάβες στο κάσωμα . - συμβαίνουν λάθη κατά τις συνδέσεις για τις μετρήσεις . - η συσκευή έχει φυλαχτεί για μεγάλο χρονικό διάστημα σε ακατάλληλο περι-

- η συσκευή έχει υποστεί κακομεταχείριση κατά την μεταφορά. Σε αυτές τις περιπτώσεις το BENNING CM 7 πρέπει να σβήνετε αμέσως, και στην συνέχεια να αποσυνδέεται από τα σημεία μέτρησης και να μην ξαναχρη- σιμοποιηθεί.

Καθαρίστε το κάσωμα εξωτερικά με ένα καθαρό στεγνό πανί (εξαίρεση: ειδικά καθαριστικά). Αποφύγετε την χρήση διαλυμάτων και/ ή άλλα καθαριστικά βοη- θήματα για να καθαρίσετε το όργανο. Είναι σημαντικό να σιγουρευτείτε ότι οι επαφές της μπαταρίας και το σώμα της μπαταρίας δεν έχουν έρθει σε επαφή με διαρρέοντες ηλεκτρολύτες. Εάν υπάρχει επαφή με κάποιο ηλεκτρολύτη (υγρά μπαταρίας) ή εμφανίζονται λευκές επικαθίσεις γύρω από την μπαταρία ή το κάσωμα της μπαταρίας , τότε καθαρίστε τες άμεσα με στεγνό πανί.

9.3 Αντικατάσταση μπαταρίας

Πριν ανοίξετε το BENNING CM 7, σιγουρευτείτε ότι δεν είναι υπό τάση! Κίνδυνος ηλεκτροπληξίας!02/ 2011

Το BENNING CM 7 τροφοδοτείται από μια μπαταρία 9 V. Η μπαταρία πρέπει να αντικατασταθεί όταν εμφανιστεί στην ψηφιακή οθόνη 1, το σύμβολο της μπαταρίας 3. (βλέπε εικόνα 7) . Για να αλλάξετε μπαταρία ακολουθήστε την παρακάτω διαδικασία: - Αποσυνδέστε τα καλώδια μέτρησης από το υπό μέτρηση κύκλωμα. - Αποσυνδέστε τα καλώδια μέτρησης από το BENNING CM 7. - Θέστε το περιστρεφόμενο διακόπτη 8 στη θέση “OFF”. - Τοποθετήστε το BENNING CM 7 μπρούμυτα και ξεβιδώστε τις βίδες από το κάλυμμα της μπαταρίας. - Σηκώστε το καπάκι της μπαταρίας (που βρίσκεται στην εσοχή της συσκευή) από το κάτω μέρος. - Σηκώστε την άδεια μπαταρία και αποσυνδέστε την μπαταρία από τις επα-

- Η καινούρια μπαταρία πρέπει μα συνδεθεί στις κατάλληλες επαφές και να τοποθετηθεί έτσι ώστε να μην υπάρχει τριβή στα διάφορα μέρη του οργά- νου. Ύστερα τοποθετήστε την μπαταρία μέσα στο όργανο στο σημείο που υπάρχει για το σκοπό αυτό . - Τοποθετήστε το κάλυμμα της μπαταρίας στο πίσω μέρος και βιδώστε τις

Βλέπε εικόνα 7: Αντικατάσταση μπαταρίας

Κάντε την δική σας συνεισφορά στην προστασία του περιβάλλοντος ! Μην πετάτε τις αποφορτισμένες μπαταρίες στα σκουπίδια. Συγκεντρώστε τες σε ειδικά σημεία για αποφορτισμένες μπαταρίες. Παρακαλώ ενημερωθείτε από την κοινότητά σας .

9.4 Ρύθμιση – Βαθμονόμηση (Calibration)

Για να επιτύχετε το επιθυμητό βαθμό ακρίβειας στις ενδείξεις μέτρησης, το όργανο θα πρέπει να ρυθμίζεται (calibration) τακτικά από το τμήμα συντήρησής μας. Συνιστούμε να το κάνετε αυτό στο όργανο μέτρησης τουλάχιστον μία φορά

10. Τεχνικά χαρακτηριστικά των εξαρτημάτων μέτρησης

- Πρότυπο: EN 61010-031, - Μέγιστη κατηγορία τάσης σε σχέση με την γη () και κατηγορία μέτρησης: Με προσαρμοζόμενο κάλυμμα: 1000 V CAT III, 600 V CAT IV, Δίχως προσαρμοζόμενο κάλυμμα: 1000 V CAT II, - Μέγιστη κατηγορία ρεύματος: 10 A, - Τάξη προστασίας II (

), συνεχής διπλή ή ενισχυμένη μόνωση, - Τάση μόλυνσης: 2, - Μήκος: 1.4 m, AWG 18, - Συνθήκες περιβάλλοντος: Μέγιστη βαρομετρική διαφορά για μετρήσεις: 2000 m, Θερμοκρασία: 0 °C έως + 50 °C, υγρασία από 50 % έως 80 % - Χρησιμοποιήστε μόνο τα καλώδια μέτρησης εάν είναι σε άψογη κατάσταση και σύμφωνα με το εγχειρίδιο χρήσεως. - Απομακρύνεται τα καλώδια εάν η μόνωση είναι καταστραμμένη ή υπάρχει κάποιο κόψιμο στον ακροδέκτη. - Μην αγγίξετε τις γυμνές άκρες των καλωδίων μέτρησης. Πιάστε μόνο την περιοχή που είναι προστατευμένη για τα χέρια! - Εισάγετε τα γωνιακά άκρα των καλωδίων στο όργανο μέτρησης.

11. Προστασία περιβάλλοντος

Στο τέλος της διάρκειας ζωής του οργάνου, μην το πετάτε οπουδήποτε, αλλά στους ειδικούς χώρους που παρέχονται από την πολιτεία.02/ 2011
