Тип продукта	Цифровой токоизмерительный мультиметр (клещи)
Бренд	BENNING
Модель	CM 2
Размеры (Д x Ш x В)	192 x 66 x 27 мм
Вес	205 г
Питание	2 батарейки 1,5 В (тип LR03)
Время работы от батареек	Примерно 60 часов (щелочные батарейки)
Дисплей	ЖК-дисплей 3 3/4 разряда, 3999 точек, высота 13 мм
Основные функции	Измерение напряжения AC/DC, тока AC/DC, сопротивления, проверка целостности со звуковым сигналом, True RMS
Диапазон постоянного напряжения	400,0 мВ до 600 В, разрешение 100 мкВ до 1 В
Диапазон переменного напряжения	400,0 мВ до 600 В, разрешение 100 мкВ до 1 В
Диапазон постоянного тока	40,00 A до 300,0 A, разрешение 10 мА до 100 мА
Диапазон переменного тока	0 до 300,0 A, разрешение 10 мА до 100 мА
Диапазон сопротивления	400 Ом до 40,00 МОм, разрешение 100 мОм до 10 кОм
Раскрытие клещей	25 мм (макс. диаметр проводника 22 мм)
Категория перенапряжения	300 В CAT III, 600 В CAT II
Защита	IP 30, класс защиты II (двойная изоляция)
Рабочая температура	0 °C до 50 °C (в зависимости от влажности)
Автоматическое отключение	Примерно через 30 минут
Специальные функции	Hold, MAX, ZERO (обнуление), выбор AC/DC, звуковая проверка целостности
Обслуживание	Очистка сухой тканью; замените батарейки, когда появится символ батарейки
Калибровка	Рекомендуется ежегодно через сервисный центр
Комплектация	Черный и красный измерительные кабели, защитный чехол, батарейки, руководство пользователя

Часто задаваемые вопросы - CM 2 BENNING

Как измерить ток с помощью BENNING CM 2?

Выберите диапазон тока с помощью селектора и кнопки AC/DC. Откройте клещи с помощью рычага, охватите один проводник, затем считайте значение на экране. Используйте кнопку ZERO для обнуления перед измерением.

Что такое измерение True RMS?

BENNING CM 2 использует технологию True RMS (истинное среднеквадратичное значение) для измерения переменных напряжений и токов, что обеспечивает точное измерение даже на несинусоидальных сигналах.

Какие меры безопасности необходимо соблюдать?

Никогда не измеряйте на цепях, превышающих 600 В. Используйте только прилагаемые измерительные кабели, проверяйте их состояние перед каждым использованием. Для категорий III и IV установите защитные колпачки на щупы.

Как заменить батарейки в BENNING CM 2?

Выключите прибор и отключите измерительные кабели. Откройте отсек для батареек, расположенный сзади, извлеките старые батарейки и вставьте две новые батарейки LR03, соблюдая полярность. Закройте крышку.

Что означает индикация 'OL'?

Индикация OL (Over Load) указывает на превышение диапазона измерения. Выберите более высокий диапазон или прекратите измерение, чтобы избежать повреждения прибора.

Как использовать функцию HOLD?

Кратковременно нажмите кнопку HOLD, чтобы зафиксировать отображаемое значение. Нажмите снова, чтобы возобновить измерение. Длительное нажатие (2 секунды) активирует функцию MAX, которая запоминает пиковое значение.

Каков максимальный диаметр измеряемого проводника?

Раскрытие клещей составляет 25 мм, что позволяет измерять проводники диаметром до 22 мм.

Как выполнить проверку целостности?

Установите селектор на функцию сопротивления/целостности и нажмите кнопку Ω/» для выбора звуковой проверки. Приложите щупы к двум концам цепи: раздастся звуковой сигнал, если сопротивление меньше примерно 50 Ом.

Что делать, если прибор не включается?

Проверьте состояние батареек и при необходимости замените их. Убедитесь, что селектор не находится в положении OFF. Если проблема сохраняется, обратитесь в сервисный центр.

Как очистить мультиметр?

Используйте чистую сухую ткань для очистки корпуса. Никогда не используйте растворители или моющие средства. Убедитесь, что отсек для батареек не имеет следов утечки электролита.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ CM 2 BENNING

Рис. 1. Фронтальная сторона прибора

Fig. 1: Framsida

Рис. 6. Измерение постоянного и переменного тока

Рис. 7. Замена батарейки

Fig. 7: Batteribyte

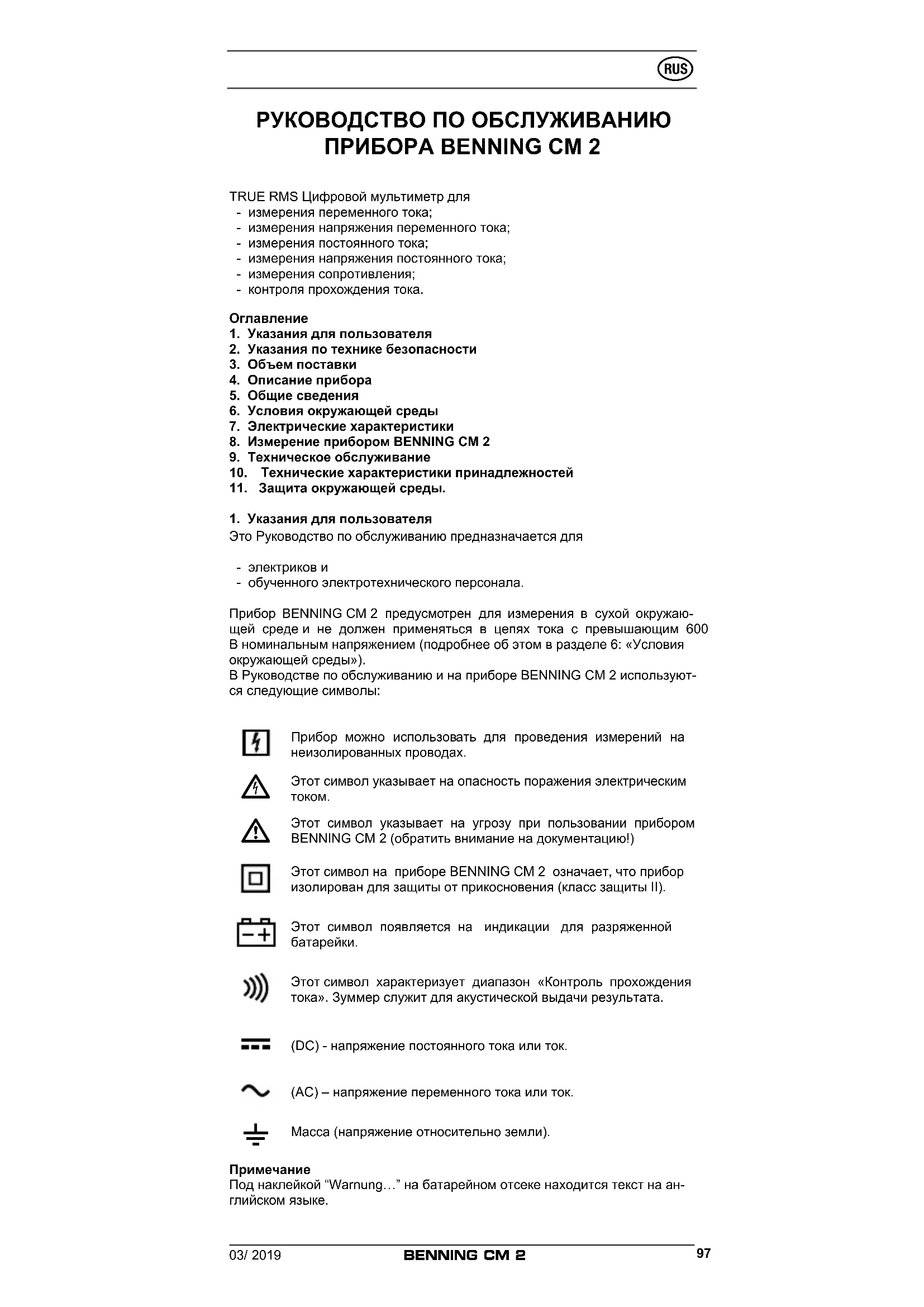

РУКОВОДСТВО ПО ОБСЛУЖИВАНИЮ ПРИБОРА BENNING CM 2

TRUE RMS Цифровой мультиметр для

• измерения переменного тока;
• измерения напряжения переменного тока;
• измерения постоянного тока;
• измерения напряжения постоянного тока;
• измерения сопротивления;
• контроля прохождения тока.

Оглавление

1. Указания для пользователя
2. Указания по технике безопасности
3. Объем поставки
4. Описание прибора
5. Общие сведения
6. Условия окружающей среды
7. Электрические характеристики
8. Измерение прибором BENNING CM 2
9. Техническое обслуживание
10. Технические характеристики принадлежностей
11. Защита окружающей среды.

1. Указания для пользователя

Это Руководство по обслуживанию предназначается для

• электриков и
• обученного электротехнического персонала.

Прибор BENNING CM 2 предусмотрен для измерения в сухой окружающей среде и не должен применяться в цепях тока с превышающим 600 В номинальным напряжением (подробнее об этом в разделе 6: «Условия окружающей среды»). В Руководстве по обслуживанию и на приборе BENNING CM 2 используются следующие символы:

Прибор можно использовать для проведения измерений на неизолированных проводах.

Этот символ указывает на опасность поражения электрическим током.

Этот символ указывает на угрозу при пользовании прибором BENNING CM 2 (обратить внимание на документацию!)

Этот символ на приборе BENNING CM 2 означает, что прибор изолирован для защиты от прикосновения (класс защиты II).

Этот символ появляется на индикации для разряженной батарейки.

Этот символ характеризует диапазон «Контроль прохождения тока». Зуммер служит для акустической выдачи результата.

(DC) - напряжение постоянного тока или ток.

(AC) – напряжение переменного тока или ток.

Масса (напряжение относительно земли).

Примечание

Под наклейкой "Warnung..." на батарейном отсеке находится текст на английском языке.

2. Указания по технике безопасности

Данный прибор спроектирован и изготовлен в соответствии со стандартом

DIN VDE 0411 часть 1/ EN 61010-1

DIN VDE 0411 часть 2-032/ EN 61010-2-032

DIN VDE 0411 часть 2-033/ EN 61010-2-033

DIN VDE 0411 часть 031/ EN 61010-031

Для обеспечения безопасной эксплуатации прибора пользователь должен неукоснительно соблюдать указания данного руководства по эксплуатации.

Прибор предназначен для использования в цепях с категории защиты от перенапряжения II с максимальным напряжением 600 В или в цепях с категории защиты от перенапряжения III с максимальным напряжением 300 В.

Используйте соответствующие измерения приводит к этому. При измерениях в диапазонах категории измерения III выступаю-щая, токопроводящая часть контактного острия на защитных измерительных проводах должна иметь длину не более 4 мм.

Перед измерением в диапазоне категории измерения III необходимо насадить на контактные острия насадные колпаки, находящиеся в комплект и имеющие обозначения CAT III и CAT IV. Это необходимо для защиты оператора.

Любая работа с электричеством является потенциально опасной! Даже напряжения величиной 30 В переменного тока или 60 В постоянного тока могут быть опасны для жизни.

Перед использованием прибора убедитесь в отсутствии признаков повреждения корпуса и измерительных проводов.

Если безопасная эксплуатация прибора невозможна, необходимо выключить прибор и принять меры к предотвращению его случайного использования.

Безопасная эксплуатация прибора невозможна, если:

- на корпусе прибора или на измерительных проводах имеются видимые повреждения

- прибор не функционирует

- прибор долгое время хранился в неблагоприятных условиях

- прибор подвергся транспортировке в неблагоприятных условиях

Во избежание поражения электрическим током не прика- сайтесь к жалу измерительных проводов. Корректно под- ключайте прибор к измеряемой цепи.

3. Объем поставки

К объему поставки прибора BENNING CM 2 относятся:

3.1. Цифровой мультиметр – 1 штука;
3.2. Безопасный измерительный провод, черный (длина L = 1,4 м) - 1 штука;
3.3. Безопасный измерительный провод, красный (длина L = 1,4 м) - 1 штука;
3.4. Компактная защитная сумка – 1 штука.
3.5. Батарейки "Micro" на 1,5 В (для первоначального оснащения вставлены в прибор) – 2 штуки.
3.6. Руководство по обслуживанию – 1 штука.

Указание на быстроизнашающиеся детали:

- Прибор BENNING CM 2 питается от двух батареек "Micro" на 1,5 В (2 x 1,5 В - IEC LR 03).

- Измерительные провода (категория защиты от перенапряжения III, допустимый ток до 10 А).

4. Описание прибора

Прибор BENNING CM 2 является цифровым мультиметром с токовым клещевым захватом и оснащенной датчиком Холла токовой измерительной головкой.

Смотри рис. 1. Фронтальная сторона прибора.

Указанные на рис. 1 элементы индикации и управления обозначаются следующим образом:

① Корпус
② Ползунковый переключатель, служит для выбора желаемых функций.

- Выключение (OFF);

- Измерение напряжения переменного тока (АС) и измерение напряжения постоянного тока (ДС), эти функции меняются одна на другую по клавишному нажатию обозначенной АС/ДС функциональной клавиши. Цифровая индикация ③ указывает действующую функцию;

- Измерение переменного тока (АС) и измерение постоянного тока (ДС), эти функции меняются одна на другую по клавишному нажатию обозначенной АС/ДС функциональной клавиши. Цифровая индикация ③ указывает действующую функцию;

- Измерение сопротивления и контроль прохождения тока с зуммером; эти функции меняют одна другую по клавишному нажатию обозначенной Ω/функциональной клавиши. Цифровая индикация ③ указывает действующую функцию.

3 Цифровая индикация (жидкокристаллический принцип работы), индицируются

- измерительное значение с максимальным показанием 3999;

- индикация полярности;

- десятичная запятая;

- символ для разряженной батарейки;

- выбранный тип напряжения (напряжение постоянного тока/ напряжение переменного тока);

- выбранный тип тока (постоянный ток/ переменный ток);

- фиксированное измерительное значение (функция удержания) или автоматически фиксируемое пиковое измерительное значение (функция MAX);

- выбранная измерительная функция посредством индикации расширенных/ не расширенных единиц измерения напряжения, тока и сопротивления;

- выбранный контроль прохождения тока с зуммером.

④ Функциональная клавиша AC/ DC – Ω/Ω, на цифровой индикации ③ при этом появляются "DC", "AC" и "Ω",

- для выбора между измерением напряжения постоянного тока/ постоянного тока (DC) и измерением напряжения переменного тока/ переменного тока (AC) или

- измерением сопротивления и контролем прохождения тока.

⑤ Клавиша HOLD/ MAX (функция удержания и автоматическое запоминание пикового значения).

- первое нажатие клавиши приводит к удержанию индицированного измерительного значения (указывается "HOLD" на цифровой индикации ③, без обновления измерительного значения);

- повторное нажатие клавиши приводит к непрерывному измерению;

- нажатие клавиши (2 секунды) во время включения приводит в функцию запоминания пикового значения (MAX). Отсутствие дальнейшего нажатия клавиши приводит к непрерывному измерению.

- первое нажатие клавиши приводит к запоминанию пикового значения в течение включенного времени измерения (указывается MAX на цифровой индикации ③). Для всех диапазонов, кроме проверки прохождения тока, обратное переключение (непрерывное измерение) посредством клавишного нажатия (2 секунды) клавиши MAX. Выключение функции путем выключения "OFF" прибора.

⑥ Клавиша ZERO (клавиша коррекции нуля), для коррекции нуля при измерениях тока, также может использоваться для всех диапазонов при измерении разности (коррекция нуля возможна при каждом значении). Указывается посредством "REL" на цифровой индикации.

⑦ Гнездо СОМ, общее гнездо для измерений напряжения, сопротивления и контроля прохождения тока, маркировано черным.

Гнездо V-Ом (положительное), общее гнездо для измерений напряжения, сопротивления и проверки прохождения тока, маркировано красным.

9 Рычаг открывания, для размыкания и замыкания токового клещевого захвата.

10 Выступ токового клещевого захвата, предохраняет от касания провода.

Измерительный клещевой захват, для охвата одножильного проводящего ток проводника.

1. Общие сведения

5.1 Общие сведения о цифровом мультиметре

5.1.1 Цифровая индикация выполнена как 3-разрядная жидкокристаллическая индикация с высотой шрифта 13 мм и десятичной запятой.

Самое большое индицируемое значение 3999.

5.1.2 Индикация полярности ③ действует автоматически. Индицируется знаком “-” только одна полярность, противоположная определению гнезд.

5.1.3 Превышение диапазона индицируется с помощью "OL" или "-OL".

5.1.4 Скорость измерения цифровой индикации прибора BENNING CM 2 составляет номинально примерно 2 измерения в секунду.

5.1.5 Прибор BENNING CM 2 самостоятельно отключается примерно через 30 мин. Он снова может включаться только приведением в действие переключателя. Звучание зуммера сигнализирует самостоятельное отключение.

5.1.6 Температурный коэффициент измерительного значения для измерений напряжения и сопротивления: 0,15 x (заданная точность измерения)/ °C < 18 °C или > 28 °C относительно значения при опорной температуре 23 °C.

5.1.7 Температурный коэффициент измерительного значения для измерений тока: 0,2 x (заданная точность измерения)/ °C < 20 °C или > 26 °C относительно значения при опорной температуре 23 °C.

5.1.8 Прибор BENNING CM 2 питается от двух батареек на 1,5 В (IEC LR 03/"Micro").

5.1.9 Если напряжение батарейки опускается ниже предусмотренного рабочего напряжения прибора BENNING CM 2, на индикации появляется символ батарейки.

5.1.10 Срок службы батареек составляет около 60 часов (щелочная батарейка).

5.1.11 Габаритные размеры прибора: (Д x Ш x В) = 192 x 66 x 27 мм. Масса прибора: 205 г.

5.1.12 Поставляемые безопасные измерительные провода с измерительными щупами определенно подходят для номинального напряжения прибора BENNING CM 2. Измерительные щупы могут предохраняться защитными колпачками.

5.1.13 Максимальный раскрыв клещевого захвата: 25 мм.

5.1.14 Максимальный диаметр провода: 22 мм.

6. Условия окружающей среды

- Прибор BENNING CM 2 предусмотрен только для измерений в сухой окружающей среде.

- Барометрическая высота при измерениях: максимально 2000 м.

- Категория перенапряжения/ категория установки: IEC 60664-1/ IEC 61010-1 → 300 В категория III, 600 В категория II.

- Степень загрязнения: 2.

- Тип защиты: IP 30.

IP 30 означает: защита от подхода к опасным частям и защита от посторонних твердых предметов диаметром более 2,5 мм, (3 - первое число). Отсутствие защиты от воды (0 - второе число).

- Рабочая температура и относительная влажность воздуха для измерений напряжения и сопротивления:

При рабочей температуре 0 °C ÷ 30 °C относительная влажность воздуха менее 80 %.

При рабочей температуре 30 °C ÷ 40 °C относительная влажность воздуха менее 75 %.

При рабочей температуре 40 °C ÷ 50 °C относительная влажность воздуха менее 45 %.

- Рабочая температура и относительная влажность воздуха для измерений тока:

При рабочей температуре 0 °C ÷ 30 °C относительная влажность воздуха менее 80 %.

При рабочей температуре 30 °C ÷ 40 °C относительная влажность воздуха менее 75 %.

- Прибор BENNING CM 2 может храниться при температурах - 20 °C ÷ + 60 °C. При этом следует вынуть батарейки из прибора.

7. Электрические характеристики

Замечание: точность измерения указывается как сумма

- относительной составляющей измерительного значения и

- количества цифр (т.е. численные шаги последнего разряда).

Эта точность измерения действительна при температуре 23 °C ÷ 5 °C (23 °C ÷ 3 °C при измерении тока) и относительной влажности воздуха менее 80%.

Прибор BENNING CM 2 работает с автоматическим переключением измерительного диапазона, таким образом, нет необходимости в предварительной установке.

7.1 Диапазоны напряжения постоянного тока

Входное сопротивление составляет ≥ 10 МОм.

Диапазон измерения	Разрешение Точность измерения	Защита от перегрузки
400,0 мВ 100 мкВ ± (0,5% измерительного значения + 5к)		600 В _эфф .600 В напряжения постоянного тока
4,000 В 1 мВ ± (0,5% измерительного значения + 2к)		600 В _эфф .600 В напряжения постоянного тока
40,00 В 10 мВ ± (0,5% измерительного значения + 2к)		600 В _эфф .600 В напряжения постоянного тока
400,0 В 100 мВ ± (0,5% измерительного значения + 2к)		600 В _эфф .600 В напряжения постоянного тока
600 В 1 В ± (0,5% измерительного значения + 2к)		600 В _эфф .600 В напряжения постоянного тока

k=единица младшего разряда

7.2 Диапазоны напряжения переменного тока

Входное сопротивление составляет ≥ 10 МОм параллельно 100 пФ.змеренное значение является эффективным значением (Истинное среднеквадратическое значение). Его калибровка рассчитана на синусоидальную форму кривой. При отклонениях от этой формы индицируемое значение становится неточным. Так получается для следующих коэффициентов амплитуды дополнительная ошибка:

пик-фактор 1,4 ÷ 2,0 - дополнительная ошибка ÷ 1,0%.

пик-фактор 2,0 ÷ 2,5 - дополнительная ошибка ÷ 2,5%.

пик-фактор 2,5 ÷ 3,0 - дополнительная ошибка ÷4,0%.

Диапазон измерения	Разрешение	Точность измерения	Защита от перегрузки
400,0 мВ 100 мкВ		± (2,0% измерительного значения + 5k)^* в частотном диапазоне 50 Гц – 60 Гц	600 В _эфф. 600 В напряжения постоянного тока
4,000 В	1 мВ	± (1,5% измерительного значения + 5k) в частотном диапазоне 40 Гц – 300 Гц	600 В _эфф. 600 В напряжения постоянного тока
40,00 В 10 мВ		± (1,5% измерительного значения + 5k) в частотном диапазоне 40 Гц – 500 Гц	600 В _эфф. 600 В напряжения постоянного тока
400,0 В 100 мВ		± (1,5% измерительного значения + 5k) в частотном диапазоне 40 Гц – 500 Гц	600 В _эфф. 600 В напряжения постоянного тока
600 В	1 В	± (1,5% измерительного значения + 5k) в частотном диапазоне 40 Гц – 500 Гц	600 В _эфф. 600 В напряжения постоянного тока

k=единица младшего разряда
* при открытом входе, колеблющеся до 30 цифр; Диапазон измерения ≥ 0,1 мВ

7.3 Диапазоны сопротивления

Напряжение холостого хода: около 0,3 В, максимальный проверочный ток 0,2 мА.

Диапазон измерения	Разрешение	Точность измерения	Защита от перегрузки
400 Ом	100 мОм ± (1,2% измерительного значения + 6к)	*1	600 В _эфф. 600 В напряжения постоянного тока
4,000 кОм	1 Ом	± (0,9% измерительного значения + 3к) *2	600 В _эфф. 600 В напряжения постоянного тока
40,00 кОм	10 Ом	± (0,9% измерительного значения + 3к) *2	600 В _эфф. 600 В напряжения постоянного тока

400,0 kOM 100 OM ± (1,2% измерительного значения + 3k)	*2	600 B _эфф. 600 В напряжения постоянного тока
4,000 MOM 1 kOM ± (1,2% измерительного значения + 3k)	*2	600 B _эфф. 600 В напряжения постоянного тока
40,00 MOM 10 kOM ± (2,5% измерительного значения + 5k)	*1*3	600 B _эфф. 600 В напряжения постоянного тока

k=единица младшего разряда
^1 – только в конечном диапазоне индикации + 6k
^2 – только в конечном диапазоне индикации + 3k
^3 – максимальное время установления до индикации 20 с!

7.4 Контроль прохождения тока

Напряжение холостого хода: около 3 В, максимальный испытательный ток 0,1 мА.

Встроенный зуммер выдает звуковой сигнал при сопротивлении менее 50 Ом – 300 Ом.

7.5 Диапазоны постоянного тока

Точность измерения при температуре 23 °C ÷ 3 °C.

Диапазон измерения	Разрешение Точность измерения		Защита от перегрузки
40,00 A 10 mA ± (2,5% измерительного значения + 2k) 400 A
40,0 - 200,0 A	100 mA	± (2,5% измерительного значения + 2k)	400 A
200,0 - 300,0 A	100 mA	± (3,0% измерительного значения + 2k)	400 A

k=единица младшего разряда

7.6 Диапазоны переменного тока

Точность измерения при температуре 23 °C ÷ 3 °C. змеренное значение является эффективным значением (Истинное среднеквадратическое значение). Его калибровка рассчитана на синусоидальную форму кривой. При отклонениях от этой формы индицируемое значение становится неточным. Так получается для следующих коэффициентов амплитуды дополнительная ошибка:

пик-фактор 1,4 ÷ 2,0 - дополнительная ошибка ÷ 1,0%.

пик-фактор 2,0 ÷ 2,5 - дополнительная ошибка ÷ 2,5%.

пик-фактор 2,5 ÷ 3,0 - дополнительная ошибка ÷ 4,0%.

Диапазон измерения	Разрешение	Точность измерения	Защита от перегрузки
0 - 4,00 A	10 mA	± (2,0% измерительного значения + 5k)^* при частотах 50 Гц - 60 Гц ± (3,0% измерительного значения + 7k)^* при частотах 40 Гц - 1 кГц	400 A
4,00 - 40,00 A 10 mA		± (2,5% измерительного значения + 3k)^* при частотах 50 Гц - 60 Гц ± (3,5% измерительного значения + 5k)^* при частотах 40 Гц - 1 кГц	400 A
40,0 - 200,0 A 100 mA		± (2,5% измерительного значения + 3k) при частотах 50 Гц - 60 Гц ± (3,5% измерительного значения + 5k) при частотах 40 Гц - 1 кГц	400 A
200,0 - 300,0 A	100 mA	± (4,0% измерительного значения + 3k) при частотах 50 Гц - 60 Гц ± (6,0% измерительного значения + 5k) при частотах 40 Гц - 1 кГц	400 A

k=единица младшего разряда
* Диапазон измерения ≥ 0,1 А

7.7 Удержание максимума (Maximum HOLD)

Точность измерения индикации MAX HOLD составляет указанную точность измерения в % +10 цифр для соседнего диапазона измерения. При перескоке в следующий измерительный диапазон ошибка увеличивается до +20 цифр и т.д. (Пример: выходное значение 100 мВ – 120 В = +30 цифр). При измерении сопротивления индикация MAX HOLD задается только в диа-

пазоне 400 Ом – 400 кОм.

8. Измерение прибором BENNING CM 2

8.1 Подготовка измерений

Используйте и храните прибор BENNING CM 2 только при указанных условиях температур хранения и рабочих температур, избегайте длительного солнечного облучения.

• Проконтролировать данные номинального напряжения и номинального тока на безопасных измерительных проводах с измерительными щупами. Относящиеся к объему поставки безопасные измерительные провода с измерительными щупами соответствуют по номинальному напряжению и номинальному току прибору BENNING CM 2.
• Проконтролировать изоляцию безопасных измерительных проводов с измерительными щупами. Если изоляция повреждена, тогда безопасные измерительные провода немедленно следует забраковать.
• Проверить безопасные измерительные провода на прохождение тока. Если провод в безопасной измерительной линии разорван, тогда безопасную измерительную линию следует немедленно забраковать.
• Прежде, чем на ползунковом переключателе ② или функциональной клавише ④ выбирается другая функция, безопасные измерительные провода с измерительными щупами должны быть отсоединены от места измерения.
• Сильные источники помех вблизи прибора BENNING CM 2 могут приводить к нестабильной индикации и ошибкам измерения.

8.2 Измерение напряжения

Осторожно!

Обратить внимание на максимальное напряжение относительно потенциала земли!

Опасность поражения электрическим током!

Максимальное напряжение, которое может быть приложено к гнездам

• гнездо СОМ ⑦, маркированное черным,

• гнездо V-Ω (положительное) ⑧ для измерений напряжения, сопротивления и проверок прохождения тока, маркированное красным, прибора BENNING CM 2 относительно потенциала земли составляет 600 В.

• С помощью ползункового переключателя ② и функциональной клавиши ④ прибора BENNING CM 2 выбрать желаемую функцию.

• Обеспечить контакт черного безопасного измерительного провода с гнездом СОМ ⑦, обозначенным черным.
• Обеспечить контакт красного безопасного измерительного провода с гнездом V-Ω ⑧, обозначенным красным.
• Обеспечить контакт черного и красного измерительных щупов с точками измерения, считать измерительное значение на цифровой индикации ③.

Указание:

- В небольших диапазонах измерения напряжения при разомкнутых безопасных измерительных проводах индикация 0 В не возможна из-за паразитных связей. Путем короткого замыкания измерительных щупов убедитесь в том, что прибор BENNING CM 2 функционирует.

Смотри рис. 2. Измерение напряжения постоянного тока Смотри рис. 3. Измерение напряжения переменного тока.

8.3 Измерение сопротивления

• С помощью ползункового переключателя ② и функциональной клавиши ④ прибора BENNING CM 2 выбрать желаемую функцию.
• Обеспечить контакт черного безопасного измерительного провода с гнездом СОМ ⑦, обозначенным черным.
• Обеспечить контакт красного безопасного измерительного провода с гнездом V-Ω ⑧, обозначенным красным.
• Черный и красный измерительные щупы привести в контакт с измерительными точками, считать измерительное значение на цифровой индикации ③.

Указание:

Для правильного измерения обеспечьте, чтобы на месте измерения не было напряжения.

Результат измерения при маленьких сопротивлениях может быть улучшен тем, что прежде с помощью короткого замыкания измерительных щупов измеряется сопротивление безопасной измерительной линии и полученное таким образом сопротивление вычитается из результата.

Смотри рис. 4. Измерение сопротивления.

8.4 Контроль прохождения тока с зуммером

• С помощью ползункового переключателя ② и функциональной клави- ши ④ выбрать обозначенный символом зуммера диапазон на приборе. BENNING CM 2.
• Обеспечить контакт черного безопасного измерительного провода с гнездом СОМ ⑦, обозначенным черным
• Обеспечить контакт красного безопасного измерительного провода с гнездом V-Ω ⑧, обозначенным красным.
• Черный и красный измерительные щупы привести в контакт с измерительными точками. Если сопротивление между измерительными точками составляет менее 50 Ом, тогда встроенный в прибор BENNING CM 2 зуммер издает звуковой сигнал.

Смотри рис. 5. Контроль прохождения тока с зуммером.

8.5 Измерение тока

8.5.1 Подготовка измерений

Используйте и храните прибор BENNING CM 2 только при указанных условиях температур хранения и рабочих температур, избегайте длительного солнечного облучения.

- Сильные источники помех вблизи прибора BENNING CM 2 могут приводить к нестабильной индикации и к ошибкам измерения.

Внимание!

Нет напряжения на выходных контактах прибора BENNING CM 2! Снимите возможно подключенные безопасные измерительные провода.

При измерениях постоянного тока обратить внимание на полярность!

8.5.2 Измерение тока

• С помощью ползункового переключателя ② и функциональной клавиши ④ выбрать желаемый вид измерения.
• Привести прибор BENNING CM 2 в исходное состояние клавишей коррекции нуля "ZERO".
• Привести в действие рычаг открывания ⑨, обхватить одножильный провод, который проводит подлежащий измерению ток, клещевым захватом прибора BENNING CM 2.
• Считать цифровую индикацию ③.

Смотри рис. 6. Измерение постоянного и переменного тока.

9. Техническое обслуживание

Перед вскрытием прибора BENNING CM 2 непременно снять напряжение! Опасность поражения электрическим током!

Работа на открытом приборе BENNING CM 2 под напряжением позволя-тельна исключительно специалистам-электрикам, которые при этом должны принимать особые меры по технике безопасности.

Так снимите напряжение с прибора BENNING CM 2 прежде, чем вскрыть прибор:

• Сначала отсоедините черный и красный измерительные щупы от объекта измерения,
• Затем отсоедините черный и красный безопасный измерительный провод от прибора BENNING CM 2.
• Переключите ползунковый переключатель ② в положение "OFF" (ВЫКЛ.).

9.1 Безопасность прибора

При определенных условиях безопасность в обращении с прибором BENNING CM 2 больше не может быть гарантирована, например, при:

• видимых повреждениях на приборе,
• ошибках при измерениях,
• видимых последствиях длительного хранения при недопустимых условиях и
• видимых последствиях чрезмерных транспортных нагрузок.

В этих случаях прибор BENNING CM 2 немедленно отключить, отсоединить от места измерения и обезопасить от повторного использования.

9.2 Очистка

Очищайте корпус снаружи с помощью чистой и сухой салфетки (за исключением специальных чистящих салфеток). Не используйте растворитель и/или очиститель для очистки индикатора напряжения. Непременно обратите внимание на то, чтобы батарейный отсек и контакты батарейки не загрязня-

лись вытекающим из батарейки электролитом.

Если имеются загрязнения электролитом или белые отложения в зоне батарейки или корпуса батарейки, также очистите их сухой салфеткой.

9.3 Замена батарейки

Перед вскрытием прибора BENNING CM 2 непременно снять напряжение! Опасность поражения электрическим током!

Прибор BENNING CM 2 питается от двух батареек на 1,5 В. Замена батарейки (смотри рис. 8) необходима тогда, когда на индикации ③ появляется символ батарейки.

• Так замените батарейки:
• Отсоедините черный и красный измерительные щупы от измерительной цепи.
• Отсоедините черный и красный безопасные измерительные провода от прибора BENNING CM 2,
• Положите прибор BENNING CM 2 на фронтальную сторону и выверни- те винт из крышки батарейного отсека,
• Сдвиньте крышку батарейного отсека в сторону из ее направляющей,
• Выньте разряженные батарейки из держателя батареек,
• Вложите новые батарейки с соблюдением полярности в держатель ба- тареек.
• Установите крышку батарейного отсека и сдвиньте ее в конечное положение. Установите винт.

Смотри рис. 7. Замена батареек.

Внесите свой вклад в защиту окружающей среды! Батарейки не должны выбрасываться в домашний мусор. Они могут сдаваться в пункт приема старых батареек или складываться в особый мусор. Получите, пожалуйста, информацию об этом у Вашей коммунальной службы.

9.4 Калибровка

BENNING гарантирует соблюдение приведенных в руководстве по эксплуатации спецификаций и параметров точности в течение одного года с даты поставки.

Для обеспечения заявленной точности результатов измерений, прибор необходимо периодически калибровать. Рекомендованный производителем интервал между калибровами составляет 1 год.

10. Технические характеристики принадлежностей

• Стандарт: EN 61010-031,
• Номинальное напряжение относительно земли ( 12 ), категория защиты от перенапряжений:
  С насадным колпаком: 1000 В САТ III, 600 В САТ IV,
  Без насадного колпака: 1000 В САТ II,
• Номинальный ток: 10 А
• Класс защиты II (回), двойная изоляция
• Длина: 1,4 м, сечение AWG 18
• Условия окружающей среды:
• Максимальная рабочая высота над уровнем моря: 2000 м
  Рабочий диапазон температур: 0 °C...+ 50 °C, влажность: 50 %... 80 %
• Разрешается использовать только исправные измерительные провода. Поврежденный провод/штекер не обеспечивает должную защиту.
• Не прикасаться к метеллическим наконечникам проводов. Держать провода за рукоятки.
• Используйте провода с угловым штекером

11. Защита окружающей среды.

В конце срока эксплуатации прибор необходимо сдать в утилизационный пункт.

Bruksanvisning BENNING CM 2
