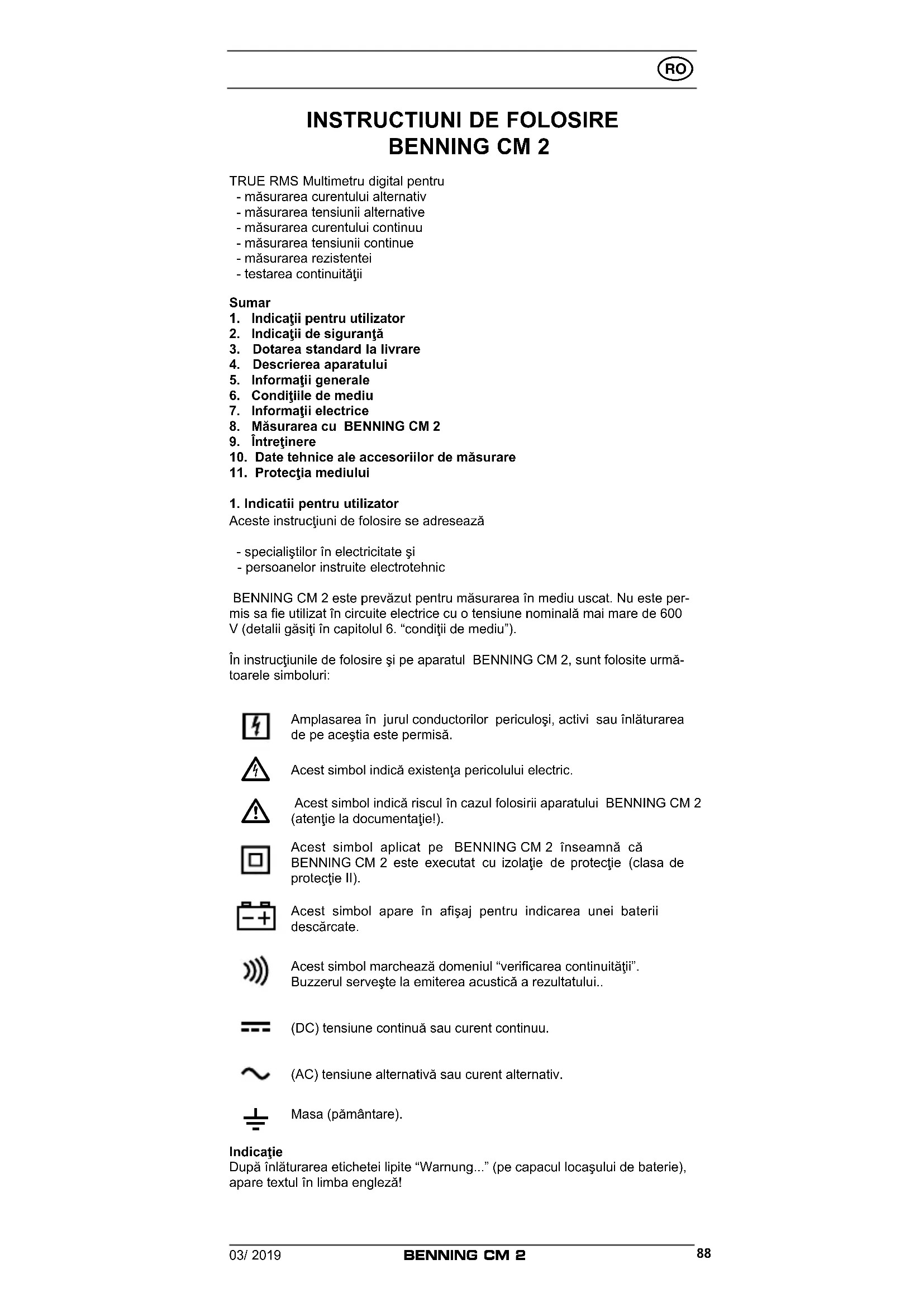

MANUAL DE UTILIZARE CM 2 BENNING

BENNING CM 2 TRUE RMS Multimetru digital pentru - măsurarea curentului alternativ - măsurarea tensiunii alternative - măsurarea curentului continuu - măsurarea tensiunii continue - măsurarea rezistentei - testarea continuităţii Sumar

1. Indicaţii pentru utilizator

2. Indicaţii de siguranţă

3. Dotarea standard la livrare

4. Descrierea aparatului

5. Informaţii generale

6. Condiţiile de mediu

7. Informaţii electrice

11. Protecţia mediului

1. Indicatii pentru utilizator

Aceste instrucţiuni de folosire se adresează - specialiştilor în electricitate şi - persoanelor instruite electrotehnic BENNING CM 2 este prevăzut pentru măsurarea în mediu uscat. Nu este per- mis sa fie utilizat în circuite electrice cu o tensiune nominală mai mare de 600 V (detalii găsiţi în capitolul 6. “condiţii de mediu”). În instrucţiunile de folosire şi pe aparatul BENNING CM 2, sunt folosite urmă- toarele simboluri: Amplasarea în jurul conductorilor periculoşi, activi sau înlăturarea de pe aceştia este permisă.

Acest simbol indică existenţa pericolului electric.

Acest simbol indică riscul în cazul folosirii aparatului BENNING CM 2 (atenţie la documentaţie!). Acest simbol aplicat pe BENNING CM 2 înseamnă că BENNING CM 2 este executat cu izolaţie de protecţie (clasa de protecţie II). Acest simbol apare în afişaj pentru indicarea unei baterii descărcate. Acest simbol marchează domeniul “verificarea continuităţii”. Buzzerul serveşte la emiterea acustică a rezultatului.. (DC) tensiune continuă sau curent continuu. (AC) tensiune alternativă sau curent alternativ.

Masa (pământare). Indicaţie După înlăturarea etichetei lipite “Warnung...” (pe capacul locaşului de baterie), apare textul în limba engleză!03/ 2019 BENNING CM 2

2. Indicaţii de siguranţă

Aparatul este construit şi verificat conform DIN VDE 0411 partea 1/ EN 61010-1 DIN VDE 0411 partea 2-032/ EN 61010-2-032 DIN VDE 0411 partea 2-033/EN 61010-2-033 DIN VDE 0411 partea 031/ EN 61010-031 şi a fost livrat într-un stadiu ireproşabil de tehnică a siguranţei. Pentru a menţine acest stadiu şi pentru a asigura o exploatare fără riscuri, utilizatorul trebuie să fie atent la indicaţiile şi avertizările din aceste instrucţiuni. Nerespectarea avertizărilor sau o utilizare defectuoasă a aparatului pot duce la răniri grave sau pot provoca chiar şi moartea.

Extremă prudenţă în timpul lucrului în jurul conductorilor nei- zolaţi sau conductorii purtători principali (semiconductori). Un contact cu conductoare poate provoca un şoc electric.

Aparatul BENNING CM 2 nu trebuie folosit decât în circuite electrice ale categoriei de supratensiune II cu conductori de max. 600 V spre pământ sau ale categoriei de supratensiune III cu conductori de 300 V spre pământ. Folosiţi numai conduce de măsurare adecvate. La efectuarea de masurători din categoria III, nu este permis că partea de conductor pe cablu de măsurare care depaseste sa fie mai lunga de 4 mm. Inainte de efectuarea masurătorilor din categoria III, trebuie puse pe varfurile contactelor capacele din set insemnate cu CAT III şi CAT IV. Aceste masuri sunt necesare protectiei uti- lizatorului. Ţineţi cont de faptul că lucrările la elementele şi instalaţiile aflate sub tensiune sunt în principiu periculoase. Deja tensiu- nile începând cu 30 V AC şi 60 V DC pot periclita viaţa umană.

Înainte de fiecare utilizare verificaţi dacă aparatul sau cablurile nu prezintă deteriorări. Dacă se consideră că nu mai este posibilă o exploatare conform indicaţiilor producătorului, aparatul va fi asigurat în aşa fel încât să nu mai poată fii folosit. Se consideră că nu mai este posibilă o exploatare nepericuloasă, - dacă aparatul sau cablurile de măsurare prezintă deteriorîei vizibile, - dacă aparatul numai funcţionează, - după o depozitare îndelungă în condiţii nefavorabile, - după solicitări puternice în timpul transportului, - În cazul în care autotestul nu reuşeşte şi pe ecran se afişează „FAIL“.

Pentru a exclude riscul - nu atingeţi cablurile de măsurare pe vârfurile desizolate, - introduceţi cablurile de măsurare în mufele de măsurat de pe multimetru în mod corespunzător.

3.1 o bucată multimetru-digital,

3.2 o bucată cablu de măsurare de siguranţă, negru (l = 1,4 m)

3.3 o bucată cablu de măsurare de siguranţă, roşu (l = 1,4 m),

3.4 o bucată geantă de protecţie-compact,

3.5 doua bucăţi baterii-micro-1,5-V (montate în multimetru pentru prima

3.6 instrucţiuni de folosire

Referire la piesele de uzură: - BENNING CM 2 este alimentat prin două micro-baterii-1,5 V (2 x 1,5-V IEC LR 03). - Cablurile de măsurare de siguranţă (accesoriu testat (no. 044145)) cores- pund CAT III 1000 V şi sunt aprobate pentru un curent de 10 A.

4. Descrierea aparatului

BENNING CM 2 este un multimetru-cleşte de curent digital, cu un cap de măsu- rare a curentului, echipat cu senzor Hall. Vezi imagine 1: partea frontală a aparatului03/ 2019 BENNING CM 2

Elementele de afişaj şi operare prezentate în imaginea 1, sunt denumite în modul următor: 1 Carcasă 2 Întrerupătorul, care serveşte pentru selectarea funcţiei dorite. - Oprit (OFF) - Măsurarea tensiunii alternative (AC) şi măsurarea tensiunii continue (DC), aceste funcţii se schimbă între ele la acţionarea tastei AC/ DC. Afişajul digital 3 indică funcţia actuală. - Măsurarea curentului alternativ (AC) şi măsurarea curentului conti- nuu (DC), aceste funcţii se schimbă între ele la acţionarea tastei AC/ DC. Afişajul digital 3 indică funcţia actuală. - Măsurarea rezistenţei, şi testarea continuităţii cu buzzer, aceste funcţii se schimbă între ele prin acţionarea tastei marcată cu

. Afişajul digital 3 indică funcţia actuală. 3 Afişajul digital (principiu cu cristale lichide), arată: - valoarea masurată cu afişajul maxim 3999, - afişajul polarităţii - punctul zecimal - simbolul bateriei descărcate - felul tensiunii selectate (tensiune continuă/ tensiune alternativă) - felul curentului selectat (curent continuu/ curent alternativ) - valoarea măsurată reţinută (funcţia Hold) sau valoarea de vârf a măsurării, reţinută în mod automat (funcţia-MAX) - funcţia de măsurare selectată prin indicarea unităţilor de măsură extinse/ neextinse ale tensiunii, curentului şi rezistenţei, - testarea continuităţii selectată, cu buzzer

Tasta funcţiei AC/ DC - Ω/ , în afişajul digital 3 apar “DC”, “AC”, “Ω”, - pentru selectarea măsurării tensiunii/ curentului continuu (DC) şi pentru măsurarea tensiunii/ curentului alternativ (AC) respectiv - măsurarea rezistenţei şi testarea continuităţii 5 Tasta-HOLD/ MAX (funcţia de oprire şi memorarea valorii de vârf), - prima acţionare a tastei duce la menţinerea valorii curente măsurate (indi- cat prin “HOLD” în afişajul digital 3, fără actualizarea valorii măsurate), - acţionarea din nou a tastei duce la măsurarea continuă, - acţionarea tastei (2 secunde) în timpul conectării, transferă în funcţia memorarea valorii de varf (MAX). Daca nu urmeaza o noua actionare a tastei se ajunge la masurarea continua. - prima acţionare a tastei duce la memorarea valorii de vârf pe perioada timpului de măsurare introdus (afişat prin “MAX” în afişajul digital 3). Pentru toate domeniile, în afară de testarea continuităţii. Conectarea înapoi (măsurarea continuă) prin acţionarea (2 secunde) tastei-MAX. Funcţia se deconectează prin acţionarea tastei OFF. 6 Tasta-ZERO (tasta de echilibrare la zero), pentru echilibrarea la zero la măsurarea curentului, poate fi folosita pentru toate domeniile pentru o măsurare diferenţială (echilibrarea la zero este posibilă la orice valoare!). Afişată prin “REL” în afişajul digital. 7 Mufa-COM, mufa comună pentru măsurarea tensiunii, măsurarea rezisten- ţei şi testarea continuităţii, marcată cu negru. 8 Mufa-V-Ω (pozitivă), mufa comună pentru măsurarea tensiunii, măsurarea rezistenţei şi testarea continuităţii, marcată cu roşu. 9 Pârghia de deschidere, pentru deschiderea şi închiderea cleştelui de curent. J Protuberanţa cleştelui de curent, protecţie împotriva atingerii conductoru- lui. K Cleşte de măsurat, pentru cuprinderea conductorului pătruns de curent.

5. Informaţii generale

5.1 Informaţii generale referitoare la multimetru

5.1.1 Afişajul digital este realizat ca şi afişaj format din 3¾ poziţii, cu cristale

lichide, cu o înălţime a scrisului de 13 mm cu punct zecimal. Cea mai mare valoare a afişajului este 3999.

5.1.2 Afişajul polarităţii 3 se face în mod automat. Doar o polaritate contrară

definiţiei mufei se afişează cu “-“ .

5.1.3 Depăşirea limitelor este afişată cu “OL” sau “-OL” şi parţial cu o averti-

zare acustică. Atenţie, nu există afişare şi avertizare în cazul suprasarcinii!

5.1.4 Rata de măsurare a aparatului BENNING CM 2 este de nominală cca.

2 măsurări pe secundă.

5.1.5 BENNING CM 2 se opreşte singur după cca. 30 min. Acesta porneşte

din nou doar dacă este acţionat întrerupătorul. Buzzer-ul semnalizează atunci când aparatul se opreşte singur.

5.1.6 Coeficientul de temperatură al valorii măsurate când se măsoară ten-

siunea şi rezistenţa este: 0,15 x (exactitatea măsurătorii indicate)/ ˚C03/ 2019 BENNING CM 2

< 18 ˚C sau > 28 ˚C, în raport cu valoarea la temperatura de referinţă 23 ˚C.

5.1.7 Coeficientul de temperatură al valorii măsurate pentru măsurarea

curentului este: 0,2 x (exactitatea de măsurare indicată)/ ˚C < 20 ˚C sau > 26 ˚C, în raport cu valoarea la temperatura de referinţă 23 ˚C.

5.1.9 Dacă tensiunea bateriei scade sub tensiunea de lucru prevăzută a

aparatului BENNING CM 2, în afişaj apare simbolul bateriei.

Dimensiuni ale aparatului: (lungime x lăţime x înalţime) = 192 x 66 x 27 mm. Greutatea aparatului: 205 g

5.1.12 Cablurile de măsurare de siguranţă cu vârfurile de măsurare sunt

potrivite în mod expres pentru tensiunea nominală a aparatului BENNING CM 2. Vârfurile de măsurat pot fi protejate cu căpăcele de protecţie.

- BENNING CM 2 este prevăzut pentru măsurători în mediu uscat, - Înălţimea barometrică la măsurători: maxim 2000 m, - Categoria supratensiunii/ categoria de amplasare: IEC 60664-1/ IEC 61010-1 → 300 V categoria III, 600 V categoria II, - Gradul de contaminare: 2, - Modul de protecţie: IP 30 (DIN VDE 0470-1 IEC/ EN 60529)

3 - primul indice: protecţie împotriva accesului la piese şi protecţie împotriva

corpurilor străine solide > 2,5 mm diametru

0 - al doilea indice: nu este antiacvatic.

- Temperatura de lucru şi umiditatea relativă a aerului pentru măsurători ale tensiunii şi ale rezistenţei: La temperatura de lucru între 0 ˚C şi 30 ˚C: umiditatea relativă a aerului mai mică de 80 %, La temperatura de lucru între 30 ˚C şi 40 ˚C: umiditatea relativă a aerului mai mică de 75 %, La temperatura de lucru între 40 ˚C si 50 ˚C: umiditatea relativă a aerului mai mică de 45 %, - Temperatura de lucru şi umiditatea relativă a aerului pentru măsurători ale curentului: La temperatura de lucru între 0 ˚C şi 30 ˚C: umiditatea relativă a aerului mai mică de 80 %, La temperatura de lucru între 30 ˚C şi 40 ˚C: umiditatea relativă a aerului mai mică de 75 %, BENNING CM 2 poate fi depozitat la temperaturi între - 20˚C şi + 60˚C. În timpul depozitării bateria se va scoate din aparat.

7. Informaţii electrice

Menţiune: exactitatea măsurării este indicată ca fiind suma din - o cota relativă a valorii măsurate şi - un număr de digit (adică paşi numerici ai ultimei poziţii). Această exactitate a măsurării este valabilă la temperatura de 23 ˚C ± 5 ˚C (23 ˚C ± 3 ˚C măsurarea curentului) şi la o umiditate relativă a aerului mai mică de 80 %. BENNING CM 2 lucrează cu o comutare automată a domeniului de măsurare, astfel nu este necesar un reglaj anterior.

7.1 Domenii de măsurare ale tensiunii continue

Impedanţa de intrare este de ≥ 10 MΩ Domeniul de măsurare Rezoluţie Exactitatea măsurării Protecţia împotriva suprasarcinii 400,0 mV 100 µV ± (0,5 % din valoarea măsurată + 5 digit) 600 V eff 600 V tensiune continua 4,000 V 1 mV ± (0,5 % din valoarea măsurată + 2 digit) 600 V eff 600 V tensiune continua 40,00 V 10 mV ± (0,5 % din valoarea măsurată + 2 digit) 600 V eff 600 V tensiune continua 400,0 V 100 mV ± (0,5 % din valoarea măsurată + 2 digit) 600 V eff 600 V tensiune continua03/ 2019 BENNING CM 2

600 V 1 V ± (0,5 % din valoarea măsurată + 2 digit) 600 V eff 600 V tensiune continua

7.2 Domenii de măsurare ale tensiunii alternative

Impedanţa de intrare este de ≥ 10 MΩ paralel 100 pF. Valoarea măsurată este obţinută şi afişată ca şi valoare efectivă (True RMS, cuplaj-AC). Calibrarea sa este armonizată cu curbele de formă sinusoidală. La abateri de la aceasta formă, valoarea afişată devine inexactă. Astfel rezultă pentru următorii factori- Crest (factori de vârf) o eroare suplimentară: Factorul-Crest de 1,4 până la 2,0 eroare suplimentară ± 1,0 % Factorul-Crest de 2,0 până la 2,5 eroare suplimentară ± 2,5 % Factorul-Crest de 2,5 până la 3,0 eroare suplimentară ± 4,0 % Domeniul de măsurare Rezoluţie Exactitatea măsurării Protecţia împotriva suprasarcinii 400,0 mV 100 µV ± (2,0 % din valoarea măsurată + 5 digit)* în sfera de frecvenţă 50 Hz- 60 Hz 600 V eff 600 V tensiune continua 4,000 V 1 mV ± (1,5 % din valoarea măsurată + 5 digit) în sfera de frecvenţă 40 Hz - 300 Hz 600 V eff 600 V tensiune continua 40,00 V 10 mV ± (1,5 % din valoarea măsurată + 5 digit) în sfera de frecvenţă 40 Hz - 500 Hz 600 V eff 600 V tensiune continua 400,0 V 100 mV ± (1,5 % din valoarea măsurată + 5 digit) în sfera de frecvenţă 40 Hz - 500 Hz 600 V eff 600 V tensiune continua 600 V 1 V ± (1,5 % din valoarea măsurată + 5 digit) în sfera de frecvenţă 40 Hz - 500 Hz 600 V eff 600 V tensiune continua

La intrare deschisă, oscilant până la 30 digit; Domeniul de măsurare ≥ 0,1 mV

7.3 Domenii de măsurare ale rezistenţei

Tensiunea de mers în gol: cca. 0,3 V, curentul de verificare max. 0,2 mA. Domeniul de măsurare Rezoluţie Exactitatea măsurării Protecţia împotriva suprasarcinii 400 Ω 100 mΩ ± (1,2 % din valoarea măsurată + 6 digit

600 V eff 600 V tensiune continuă 4,000 kΩ 1 Ω ± (0,9 % din valoarea măsurată + 3 digit

600 V eff 600 V tensiune continuă 40,00 kΩ 10 Ω ± (0,9 % din valoarea măsurată + 3 digit

600 V eff 600 V tensiune continuă 400,0 kΩ 100 Ω ± (1,2 % din valoarea măsurată + 3 digit

600 V eff 600 V tensiune continuă 4,000 MΩ 1 kΩ ± (1,2 % din valoarea măsurată + 3 digit

600 V eff 600 V tensiune continuă 40,00 MΩ 10 kΩ ± (2,5 % din valoarea măsurată + 5 digit

*1 *3 600 V eff 600 V tensiune continuă

doar în sfera finală a afişajului + 6 digit

doar în sfera finală a afişajului + 3 digit

timpul maxim până la afişare 20 secunde!

7.4 Testarea continuităţii

Tensiunea de mers în gol: cca. 3 V, curentul maxim de testare 0,1 mA. Buzzerul montat sună la o rezistenţă mai mică de 50 Ω - 300 Ω.

7.5 Domeniul de măsurare a curentului continuu

Exactitatea măsurării la o temperatură de 23 ˚C ± 3 ˚C. Domeniul de măsurare Rezoluţie Exactitatea măsurării Protecţia împotriva suprasarcinii 40,00 A 10 mA ± (2,5 % din valoarea măsurată + 2 digit ) 400 A 40,0 - 200,0 A 100 mA ± (2,5 % din valoarea măsurată + 2 digit ) 400 A 200,0 - 300,0 A 100 mA ± (3,0 % din valoarea măsurată + 2 digit ) 400 A

7.6 Domeniul de măsurare a curentului alternativ

Exactitatea măsurării la o temperatură de 23 ˚C ± 3 ˚C. Valoarea măsurată este obţinută şi afişată ca şi valoare efectivă (True RMS, cuplaj-AC). Calibrarea sa este armonizată pe curbele de formă sinusoidală. La abateri de la aceasta formă, valoarea afişată devine inexactă. Astfel rezultă pentru următorii factori-03/ 2019 BENNING CM 2

Crest (factori de vârf) o eroare suplimentara: Factorul-Crest de 1,4 până 2,0 eroare suplimentară ± 1,0% Factorul-Crest de 2,0 până 2,5 eroare suplimentară ± 2,5% Factorul-Crest de 2,5 până 3,0 eroare suplimentară ± 4,0% Domeniul de măsurare Rezoluţie Exactitatea măsurării Protecţia împotriva suprasarcinii

± (2,0 % din valoarea măsurată + 5 digit)* la frecvenţe de 50 Hz - 60 Hz ± (3,0 % din valoarea măsurată + 7 digit)* la frecvenţe de 40 Hz - 1 kHz 400 A 4,00 - 40,00 A 10 mA ± (2,5 % din valoarea măsurată + 3 digit)* la frecvenţe de 50 Hz - 60 Hz ± (3,5 % din valoarea măsurată + 5 digit)* la frecvenţe de 40 Hz - 1 kHz 400 A 40,0 - 200,0 A 100 mA ± (2,5 % din valoarea măsurată + 3 digit) la frecvenţe de 50 Hz - 60 Hz ± (3,5 % din valoarea măsurată + 5 digit) la frecvenţe de 40 Hz - 1 kHz 400 A 200,0 - 300,0 A 100 mA ± (4,0 % din valoarea măsurată + 3 digit) la frecvenţe de 50 Hz - 60 Hz ± (6,0 % din valoarea măsurată + 5 digit) la frecvenţe de 40 Hz - 1 kHz 400 A

• Domeniul de măsurare ≥ 0,1 A

Exactitatea măsurării a afişajului HOLD-MAX însumează exactitatea indicată a măsurării în % + 10 digit pentru următorul domeniu de măsurare. La saltul în al doilea domeniu de măsurare, eroarea creşte la + 20 digit s.a.m.d. (ex. valoarea de plecare 100 mV - 120 V = + 30 digit). La măsurarea rezistenţei este dat un afişaj HOLD-Max doar pentru domeniul de la 400 Ω până la 400 kΩ.

8. Măsurarea cu BENNING CM 2

8.1 Pregătirea măsurării

Utilizaţi şi depozitai aparatul BENNING CM 2 doar în condiţiile de depozitare şi în condiţiile temperaturilor de lucru indicate, evitaţi expunerea de durată la razele solare. - Verificaţi datele tensiunii nominale şi ale curentului nominal de pe cablurile de măsurare de siguranţă cu vârfurile de măsurare. Cablurile de măsurare de siguranţă care sunt livrate împreună cu vârfurile de măsurare, cores- pund aparatului BENNING CM 2 în ceea ce priveşte tensiunea nominală şi curentul nominal. - Verificaţi izolaţia cablurilor de măsurare de siguranţă şi a vârfurilor de măsu- rare. Dacă izolaţia este deteriorată, cablurile de măsurare de siguranţă trebuie înlăturate imediat. - Se verifică continuitatea cablurilor de măsurare de siguranţă. Dacă con- ductorul este întrerupt în cablul de măsurare de siguranţă, cablurile de măsurare de siguranţă trebuie înlăturate imediat. - Înainte de a fi aleasă o altă funcţie pe întrerupătorul 2 sau pe tasta 4, cablurile de măsurare de siguranţă cu vârfurile de măsurare trebuie sepa- rate de punctul de măsurare. - Surse puternice de perturbaţii în apropierea aparatului BENNING CM 2 pot duce la afişaje instabile şi la greşeli de măsurare.

8.2 Măsurarea tensiunii

Ţineţi cont de tensiunea maximă faţă de pământare! Pericol electric! Tensiunea maximă care poate fi aplicată la cele două mufe, - mufa-COM 7, marcată cu negru - mufa V, Ω (pozitiva) 8 pentru măsurarea tensiunii, a rezistentei şi pentru verificarea continuităţii, marcată cu roşu, ale aparatului BENNING CM 2 faţă de pământare, este de 600 V. - Cu întrerupătorul 2 şi cu tasta 4 a aparatului BENNING CM 2, se selec- tează funcţia dorită. - Cablul de măsurare de siguranţă negru, se aşează în contact cu mufa-COM 7, marcată cu negru.03/ 2019 BENNING CM 2

- Cablul de măsurare de siguranţă roşu, se aşează în contact cu mufa V-Ω 8, marcată cu roşu. - Vârfurile negre şi roşii de măsurare se aşează ăn contact cu punctele de măsurare, se citeşte valoarea măsurată pe afişajul digital 3. Indicaţii: - În domenii de măsurare mici al tensiunii, nu apare afişajul-zero-volt, dacă cablurile de măsurare de siguranţă sunt deschise. Convingeţi-vă prin scurtcircuitarea vârfurilor de măsurare de faptul ca BENNING CM 2 este funcţionabil. Vezi imaginea 2: măsurarea tensiunii continue Vezi imaginea 3: măsurarea tensiunii alternative

8.3 Măsurarea rezistenţei

- Cu întrerupătorul 2 şi cu tasta 4 a aparatului BENNING CM 2 selectaţi funcţia dorită. - Cablul de măsurare de siguranţă negru se aşează în contact cu mufa-COM 7, marcată cu negru. - Cablul de măsurare de siguranţă roşu se aşează în contact cu mufa V-Ω- 8, marcată cu roşu. - Vârful de măsurare negru şi cel roşu se aşează în contact cu punctele de măsurare, valoarea măsurată se citeşte pe afişajul digital 3. Indicaţii: - Asiguraţi-vă în vederea unei măsurări corecte, de faptul că pe locul unde urmează să se efectueze măsurarea nu este află sub tensiune. - Rezultatul măsurătorii poate fi corectat la rezistente mici, măsurând anterior rezistenţa cablurilor de măsurare de siguranţă prin scurtcircuitarea vârfurilor de măsurare şi scăderea din rezultat a rezistentei astfel obţinute. Vezi imaginea 4: măsurarea rezistenţei

8.4 Testarea continuităţii cu buzzer

- Cu întrerupătorul 2 şi cu tasta 4, selectaţi domeniul marcat cu simbolul buzzerului de pe BENNING CM 2. - Cablul de măsurare de siguranţă negru se aşează în contact cu mufa-COM 7, marcată cu negru. - Cablul de măsurare de siguranţă roşu se aşează în contact cu mufa V-Ω 8, marcată cu roşu. - Aplicaţi vârful de măsurare negru şi vârful de măsurare roşu pe locul (punc- tele) unde urmează să se efectueze măsurarea. Daca rezistenţa dintre punctele de măsurare scade sub 50 Ω, buzzerul montat in BENNING CM 2 va suna. Vezi imaginea 5: verificarea coninuităţii cu buzzer

8.5 Măsurarea curentului

8.5.1 Pregătirea măsurării

Utilizaţi şi depozitaţi aparatul BENNING CM 2 doar în condiţiile de depozitare şi de temperatură indicate, evitaţi expunerea de durată la razele solare. - Surse puternice de perturbaţii în apropierea aparatului BENNING CM 2 pot duce la afişaje instabile şi la greşeli de măsurare.

La contactele de ieşire ale aparatului BENNING CM 2 nu se aşează surse de tensiune! Îndepărtaţi cablurile de măsurare de siguranţă dacă acestea sunt conectate. Atenţie la polaritate la măsurarea tensiunii continue!

8.5.2 Măsurarea curentului

- Cu întrerupătorul 2 şi cu tasta 4 se selectează modalitatea de măsurare dorită. - Aparatul BENNING CM 2 se pune pe punctul de oprire prin tasta de echili- brare la zero “ZERO”. - Se acţionează pârghia de deschidere 9, conductorul de curent ce trebuie măsurat se cuprinde cu cleştele aparatului BENNING CM 2. - Se citeşte afişajul digital 3. Vezi imaginea 6: măsurarea curentului continuu/ alternativ

Înainte de deschidere BENNING CM 2 se decuplează neapărat de la tensiune! Pericol electric! Lucrul sub tensiune la aparatul BENNING CM 2, când acesta este deschis, este permis exclusiv specialiştilor în electricitate, care trebuie să ia în acest caz măsuri speciale de protecţie împotriva accidentelor.03/ 2019 BENNING CM 2

Aşadar decuplaţi aparatul BENNING CM 2 de la tensiune înainte de a-l des- chide: - Îndepărtaţi mai întâi vârful de măsurare negru şi cel roşu de pe obiectul de măsurat. - Îndepărtaţi apoi cablul de măsurare de siguranţă negru şi cel roşu de pe BENNING CM 2. - Comutaţi întrerupătorul 2 pe poziţia “OFF”.

9.1 Aşezarea în siguranţă a aparatului

În anumite împrejurări siguranţa în utilizarea aparatului BENNING CM 2 nu mai poate fi asigurata; de exemplu în cazul: - deteriorărilor vizibile ale aparatului, - greşelilor în efectuarea măsurătorilor,

urmări identificabile în urma unei depozitări îndelungi în condiţii nepermise şi - urmări identificabile datorate unei solicitări deosebite în timpul transportului In aceste cazuri BENNING CM 2 trebuie deconectat imediat, trebuie îndepărtat de locurile unde urmează să se efectueze măsurătorile şi aparatul trebuie asi- gurat împotriva unei refolosiri.

Curăţaţi carcasa în exterior cu o lavetă uscată (excepţie fac lavetele speciale de curăţare). Nu utilizaţi dizolvanţi sau substanţe de curăţat pentru curăţirea aparatul. Aveţi grijă ca în compartimentul pentru baterii cât şi contactele bateriei să nu se murdărească cu electrolitul din baterii. În cazul că se produce o murdărire cu electrolit sau dacă există depuneri albe în zona bateriei sau în carcasa bateriei, curăţaţi şi acestea cu ajutorul unei lavete uscate.

Înainte de deschiderea aparatului BENNING CM 2, acesta se deconectează de la tensiune! Pericol electric! BENNING CM 2 este alimentat cu două baterii-1,5V. Schimbarea bateriei (vezi imaginea 8) este necesară daca în afişajul 3 apare simbolul bateriei. Bateria se va schimba astfel: - Înlăturaţi vârful de măsurare negru şi cel roşu de pe circuitul de măsurat. - Îndepărtaţi cablul de măsurare de siguranţă negru şi cel roşu de pe BENNING CM 2. - Aşezaţi aparatul BENNING CM 2 pe partea frontală şi deşurubaţi şurubul de pe capacul de baterie. - Împingeţi capacul de baterie din lăcaşul său. - Îndepărtaţi bateriile consumate din suportul de baterii. - Introduceţi bateriile noi în suportul ptr. baterii, respectând polaritatea. - Fixaţi la loc capacul de baterie şi montaţi şurubul. Vezi imaginea 7: schimbarea bateriilor

Aduceţi-vă contribuţia pentru protejarea mediului înconjurător! Nu este permis ca bateriile să fie aruncate în gunoiul menajer. Acestea pot fi predate într-un loc special de colectare a bateriilor vechi sau a gunoiului special amenajat. Vă rugăm informaţi-vă în comunitatea dvs.

BENNING garantează, în primul an de la data livrării, respectarea specificaţiilor şi a preciziei aparatului menţionate în manualul de utilizare. Pentru a obţine măsurării exacte, aparatul trebuie să fie calibrat în mod periodic de către service-ul nostru de fabrica. Va recomandăm un interval de calibrare de un an. În acest trimiteţi aparatul la următoarea adresă: Benning Elektrotechnik & Elektronik GmbH & Co. KG Service Center Robert-Bosch-Str. 20 D-46397 Bocholt

10. Date tehnice ale accesoriilor de măsurare

- Norma: EN 61010-031, - Tensiunea dimensionată maxima pentru pământare () şi categoria de măsurare: Cu capac de protectie: 1000 V CAT III, 600 V CAT IV, Fara capac de protectie: 1000 V CAT II, - Curentul dimensionat la maxim 10 A, - Clasa de protecţie II (

), izolaţie de tranzit dublă sau întărită,03/ 2019 BENNING CM 2

- Gradul de murdărire: 2, - Lungimea: 1,4 m, AWG 18, - Conditii de mediu: Înălţime barometrica: maxim 2000 m, Temperatura: 0 ˚C până la + 50 ˚C, umiditatea 50 % până la 80 % - Utilizaţi cablurile de măsurare doar când se află într-o stare ireproşabilă şi corespunzătoare acestor instrucţiuni, deoarece în caz contrar protecţia prevăzută ar putea fi lezată. - Înlăturaţi cablurile de măsurare dacă izolaţia este deteriorată sau dacă există o întrerupere în cablu/stecher. - Nu atingeţi cablul de măsurare pe vârfurile neizolate. Nu atingeţi decât în zonele accesibile cu mâna! - Introduceţi racordurile desfăşurate în aparatul de testare sau măsurare.

11. Protecţia mediului înconjurător

Vă rugăm să depuneţi aparatul la sfârşitul perioadei sale de exploatare la punctele de restituire şi colectare ce vă stau la dispoziţie.03/ 2019 BENNING CM 2
