Produkttype	Digitalt tangmultimeter
Mærke	BENNING
Model	CM 2
Mål (L x B x H)	192 x 66 x 27 mm
Vægt	205 g
Strømforsyning	2 batterier på 1,5 V (type LR03)
Batterilevetid	Ca. 60 timer (alkaliske batterier)
Display	LCD 3 3/4 cifre, 3999 punkter, højde 13 mm
Hovedfunktioner	Måling af AC/DC spænding, AC/DC strøm, modstand, kontinuitetstest med summetone, True RMS
DC spændingsområde	400,0 mV til 600 V, opløsning 100 µV til 1 V
AC spændingsområde	400,0 mV til 600 V, opløsning 100 µV til 1 V
DC strømområde	40,00 A til 300,0 A, opløsning 10 mA til 100 mA
AC strømområde	0 til 300,0 A, opløsning 10 mA til 100 mA
Modstandsområde	400 Ω til 40,00 MΩ, opløsning 100 mΩ til 10 kΩ
Åbning af tang	25 mm (maks. lederdiameter 22 mm)
Overspændingskategori	300 V CAT III, 600 V CAT II
Beskytter	IP 30, beskyttelsesklasse II (dobbelt isolering)
Driftstemperatur	0 °C til 50 °C (afhængig af fugtighed)
Automatisk slukning	Efter ca. 30 minutter
Specielle funktioner	Hold, MAX, ZERO (nulstilling), AC/DC-valg, kontinuitetstest med lyd
Vedligeholdelse	Rengøring med en tør klud; udskift batterierne, når batterisymbolet vises
Kalibrering	Anbefales årligt af kundeservice
Medfølgende tilbehør	Målekabler sorte og røde, beskyttelsesetui, batterier, brugsanvisning

Ofte stillede spørgsmål - CM 2 BENNING

Hvordan måler man en strøm med BENNING CM 2?

Vælg strømområdet med vælgeren og AC/DC-tasten. Åbn tangen med håndtaget, omslut én enkelt leder, og aflæs værdien på displayet. Brug ZERO-tasten til at nulstille før målingen.

Hvad er True RMS-måling?

BENNING CM 2 bruger True RMS (ægte effektivværdi) teknologi til at måle vekselspændinger og -strømme, hvilket muliggør præcis måling selv på ikke-sinusformede signaler.

Hvilke sikkerhedsforanstaltninger skal overholdes?

Mål aldrig på kredsløb, der overstiger 600 V. Brug kun de medfølgende målekabler, kontroller deres tilstand før hver brug. For kategori III og IV skal beskyttelseshætter monteres på spidserne.

Hvordan udskifter man batterierne i BENNING CM 2?

Sluk for apparatet og fjern målekablerne. Åbn batterirummet bagpå, tag de brugte batterier ud og indsæt to nye LR03-batterier med korrekt polretning. Luk låget.

Hvad betyder displayet 'OL'?

Displayet OL (Over Load) angiver, at måleområdet er overskredet. Vælg et højere område, eller stop målingen for at undgå skade på apparatet.

Hvordan bruges HOLD-funktionen?

Tryk kort på HOLD-tasten for at fastholde den viste værdi. Tryk igen for at genoptage målingen. Et langt tryk (2 sekunder) aktiverer MAX-funktionen, som gemmer topværdien.

Hvad er den maksimale målbare lederdiameter?

Tangens åbning er 25 mm, hvilket gør det muligt at måle ledere med en maksimal diameter på 22 mm.

Hvordan udfører man en kontinuitetstest?

Indstil vælgeren på modstand/kontinuitet og tryk på Ω/»-tasten for at vælge lydtest. Placer spidserne på begge ender af kredsløbet: en bip lyder, hvis modstanden er mindre end ca. 50 Ω.

Hvad gør man, hvis apparatet ikke tænder?

Kontroller batteriernes tilstand og udskift dem om nødvendigt. Sørg for, at vælgeren ikke står på OFF. Hvis problemet fortsætter, kontakt kundeservice.

Hvordan rengør man multimeteret?

Brug en ren, tør klud til at rengøre kabinettet. Brug aldrig opløsningsmidler eller rengøringsmidler. Kontroller, at batterirummet er fri for elektrolytlækage.

BRUGSANVISNING CM 2 BENNING

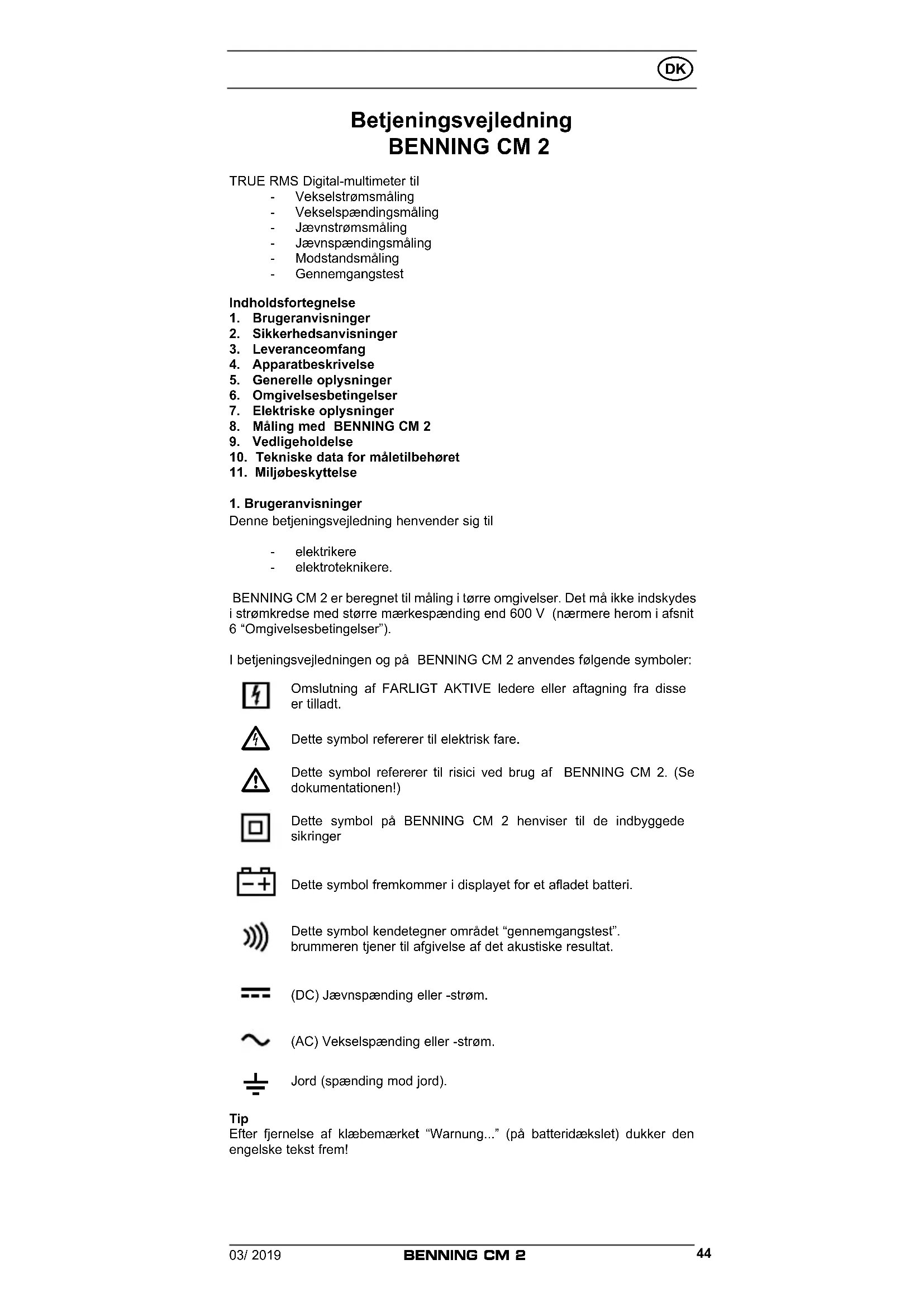

Betjeningsvejledning BENNING CM 2

TRUE RMS Digital-multimeter til

• Vekselstrømsmåling
• Vekselspændingsmåling
• Jævnstrømsmåling
• Jævnspændingsmåling
• Modstandsmåling
• Gennemgangstest

Indholdsfortegnelse

1. Brugeranvisninger
2. Sikkerhedsanvisninger
3. Leveranceomfang
4. Apparatbeskrivelse
5. Generelle oplysninger
6. Omgivelsesbetingelser
7. Elektriske oplysninger
8. Måling med BENNING CM 2
9. Vedligeholdelse
10. Tekniske data for måletilbehøret
11. Miljøbeskyttelse

1. Brugeranvisninger

Denne betjeningsvejledning henvender sig til

• elektrikere
• elektroteknikere.

BENNING CM 2 er beregnet til måling i tørre omgivelser. Det må ikke indskydes i strømkredse med større mærkespænding end 600 V (nærmere herom i afsnit 6 "Omgivelsesbetingelser").

I betjeningsvejledningen og på BENNING CM 2 anvendes følgende symboler:

Omslutning af FARLIGT AKTIVE ledere eller aftagning fra disse er tilladt.

Dette symbol refererer til risici ved brug af BENNING CM 2. (Se dokumentationen!)

Dette symbol på BENNING CM 2 henviser til de indbyggede sikringer

Dette symbol fremkommer i displayet for et afladet batteri.

Dette symbol kendetegner området "gennemgangstest". brummeren tjener til afgivelse af det akustiske resultat.

(DC) Jævnspænding eller -strøm.

(AC) Vekselspænding eller -strøm.

Jord (spænding mod jord).

Tip

Efter fjernelse af klæbemærket "Warnung..." (på batteridækslet) dukker den engelske tekst frem!

2. Sikkerhedsanvisninger

Apparatet er bygget og testet iflg.

DIN VDE 0411 Del 1/ EN 61010-1

DIN VDE 0411 Del 2-032/ EN 61010-2-032

DIN VDE 0411 Del 2-033/ EN 61010-2-033

DIN VDE 0411 Del 031/ EN 61010-031

og har forladt fabrikken i en sikkerhedsteknisk fejlfri tilstand.

For at opretholde denne tilstand og sikre en risikofri drift skal brugeren følge de anvisninger og advarselssymboler, der er indeholdt i denne vejledning.

Apparatet må kun benyttes i strømkredse af overspændingskategori II med max. 600 V leder mod jord eller overspændingskategori III med 300 V leder mod jord.

Kun er anvendt passende måling fører til dette. Ved målinger inden for målekategori III må den fremragende ledende del på en kontaktspids på sikkerhedsmåleledninger ikke være længere end 4 mm.

Inden der foretages målinger inden for målekategori III skal påsætningskapperne, som er vedlagt sættet og er mærket med CAT III og CAT IV, sættes på kontaktspidser. Denne foranstaltning sker med henblik på brugerens beskyttelse.

Vær opmærksom på, at arbejde på spændingsførende dele og anlæg grundlæggende er farligt. Allerede spændinger fra 30 V AC og 60 V DC kan være livsfarlige for mennesker.

Før enhver ibrugtagning skal apparatet og ledningerne kontrolleres for skader.

Kan det antages, at en risikofri drift ikke længere er mulig, skal apparatet tages ud af drift og sikres mod utilsigtet drift.

Det kan antages, at en risikofri drift ikke længere er mulig,

• hvis apparatet eller måleledningerne viser synlige skader,
• hvis apparatet ikke længere virker,
• efter længere opbevaring under ugunstige forhold,
• efter tunge transportbelastninger.

For at udelukke fare

• må måleledningerne ikke berøres på de blanke målespidser,
• stikkes måleledningerne i de tilsvarende mærkede målebøsninger på multimeteret.

3. Leveranceoomfang

Til leverancen af BENNING CM 2 hører:

3.1 ét stk. BENNING CM 2,
3.2 én sikkerhedsmåleledning, sort (L = 1,4 m),
3.3 én sikkerhedsmåleledning, rød (L = 1,4 m),
3.4 ét stk. kompaktbeskyttelsestaske,
3.5 to 1,5 V mikrobatterier er indbygget i apparatet som originaludstyr,
3.6 én betjeningsvejledning.

Tip om sliddele:

• BENNING CM 2 strømforsynes fra to indbyggede 1,5 V mikrobatterier (IEC 6 LR 03).
• De ovennævnte sikkerhedsmåleledninger (testet tilbehør (no. 044145)) opfylder CAT III 1000 V og er tilladt for en strøm på 10 A.

De i figurerne 1 angivne visnings- og betjeningselementer betegnes som følger:

① Hus

② Skydekontakt, til valg af ønskede funktioner.

- Afbrudt (OFF)

• Vekselspændingsmåling (AC) og jævnspændingsmåling (DC), disse funktioner ombyttes ved tryk på funktionstasten AC/ DC. Digitaldisplayet ③ viser den aktuelle funktion.
• Vekselstrømsmåling (AC) og jævnstrømsmåling (DC), disse funktioner ombyttes ved tryk på funktionstasten AC/ DC. Digitaldisplayet ③ viser den aktuelle funktion.

- Modstandsmåling og gennemgangstest med brummer, disse funktioner ombyttes ved tryk på funktionstasten Ω/Ω. Digitaldisplayet ③ viser den aktuelle funktion.

- måleværdi med største visning 3999,

- polaritetsvisning,

- decimalpunkt,

- symbol for afladet batteri,

- valgt spændingstype (jævnspænding/vekselspænding),

- fastholdt måleværdi (holdefunktion) eller automatisk fastholdt spidsmåleværdi (MAX-funktion),

- valgt målefunktion via angivelse af afledte/ikke-afledte måleenheder for spænding, strøm og modstand,

- valgt gennemgangstest med brummer.

4 Funktionstast AC/DC - Ω/∅, i digitaldisplayet ③ vises samtidigt "DC"; "AC"; "Ω", "∅

- til valg m ellem jævnspændings-/ -strømsmåling (DC) og vekselspændings-/ -strømsmåling (AC), hhv.

- modstandsmåling og gennemgangstest.

⑤ HOLD/ MAX-tast (holdefunktion og automatisk spidsværdilagring),

- første tastetryk fører til fastholdelse af den viste måleværdi (vist ved "HOLD" i digitaldisplayet 3, ingen opdatering af måleværdien),

- fornyet tastetryk fører til fortløbende måling.

- Tastetryk (2 sekunder) under indkobling fører til funktionen spidsværdilagring (MAX). Ingen yderligere tastetryk fører til fortløbende måling,

- første tastetryk fører til lagring af spidsværdien i den indkoblede måletid (vist via "MAX" i digitaldisplayet ③). For alle områder bortset fra gennemgangstest. Returskift (fortløbende måling) ved aktivering (2 sekunder) af MAX-tasten. Afbrydelse af funktionen ved slukket instrument (OFF).

7 COM-bøsning, fælles bøsning til spændings-, modstandsmålinger og gen- nemgangstest, markeret sort.

8 V-Ω-bøsning (positiv), fælles stik til spændings-, modstandsmålinger og gennemgangstest, markeret rød.

⑨ Abningsgreb, til åbning og lukning af strømtangen.

10 Strømtangsvulst, beskytter mod berøring af leder.

11 Måletang, til omslutning af den enkeltkorede, strømførende leder.

5. Generelle oplysninger

5.1 Generelle oplysninger om multimeteret

5.1.1 Digitaldisplayet 3 er udført som 3 ^3/4 -cifret LCD-display med 13 mm skrifthøjde med decimalpunkt. Den største visningsværdi er 3999.

5.1.2 Polaritetsvisningen ③ virker automatisk. Kun en polaritet mod bøsningsdefinitionen vises med “-”.

5.1.4 Målehastigheden for BENNING CM 2 udgør nominelt 2 målinger pr. sekund for digitaldisplayet.

5.1.5 BENNING CM 2 slukker selv efter ca. 30 min. Det kan kun tændes igen ved aktivering af kontakten. En summetone signalerer den automatiske afbrydelse.

5.1.6 Måleværdiens temperaturkoefficient for spændings- og modstandsmålinger: 0,15 × (opgivet målenøjagtighed)/ °C < 18 °C eller > 28 °C, baseret på værdien ved referencetemperaturen 23 °C.

5.1.7 Måleværdiens temperaturkoefficient for strømmålinger: 0,2 × (opgivet målenøjagtighed)/ °C < 20 °C eller > 26 °C, baseret på værdien ved referencetemperaturen 23 °C.

5.1.8 BENNING CM 2 strømforsynes fra to 1,5 V batterier (IEC 6 LR 03).

5.1.9 Hvis batterispændingen synker under den af BENNING CM 2 tilvejebragte arbejdsspænding, fremkommer et batterisymbol i displayet ③.

5.1.10 Batteriernes levetid udgør ca 60 timer (alkalibatteri).

5.1.11 Apparatmål: (L x B x H) = 192 x 66 x 27 mm Apparatvægt: 205 g

5.1.12 De medfølgende sikkerhedsmåleledninger med målespidser er udtrykkeligt egnet til BENNING CM 2-instrumentets mærkespændinger. Målespidserne kan beskyttes med beskyttelseshætter.

5.1.13 Største tangåbning: 25 mm

5.1.14 Største ledningsdiameter: 22 mm

6. Omgivelsesbetingelser

• BENNING CM 2 er beregnet til målinger i tørre omgivelser,
• Barometerhøjde ved målinger: max. 2000 m,
• Overspændningskategori/installationskategori: IEC 60664-1/ IEC 61010-1 → 300 V kategori III; 600 V kategori II,
• Tilsmudsningsgrad: 2,
• Beskyttelsesklasse: IP 30 DIN VDE 0470-1 IEC/EN 60529

Beskyttelse mod adgang til farlige dele ogbeskyttelse mod faste fremmedlegemer > 2,5 mm i diameter, (3 – første kodeciffer). Ingen vandbeskyttelse, (0 – andet kodeciffer).

- Arbejdstemperatur og relativ luftfugtighed ved spændings- og modstandsområder

Ved arbejdstemperatur fra 0 °C til 30 °C: relativ luftfugtighed mindre end 80 %, Ved arbejdstemperatur fra 31 °C til 40 °C: relativ luftfugtighed mindre end 75 %, Ved arbejdstemperatur fra 41 °C til 50 °C: relativ luftfugtighed mindre end 45 %,

- Arbejdstemperatur og relativ luftfugtighed ved strømområder

Ved arbejdstemperatur fra 0 °C til 30 °C: relativ luftfugtighed mindre end 80 %, Ved arbejdstemperatur fra 31 °C til 40 °C: relativ luftfugtighed mindre end 75 %,

- Opbevaringstemperatur: BENNING CM 2 kan opbevares ved temperaturer fra - 20 °C til + 60 °C. Samtidigt skal batteriet udtages af apparatet.

7. Elektriske oplysninger

Bemærkning: Målenøjagtigheden er angivet som sum af

• en relativ andel af måleværdien og
• et antal cifferskridt (dvs. talskridt på sidste ciffer).

Denne målenøjagtighed gælder ved temperaturer fra 23 °C ± 5 °C (23 °C ± 3 °C strømområder) og en relativ luftfugtighed mindre end 80 %.

BENNING CM 2 arbejder med et automatisk måleområdevalg, en forindstilling er således ikke nødvendig.

7.1 Jævnspændingsområder

Indgangsmodstanden udgør ≥ 10 MΩ.

Måleområde Opløsning		Målenøjagtighed	Overbelasningsbeskyttelse
400,0 mV	100 μV	± (0,5 % af måleværdien + 5 Cifferskridt)	600 V_eff 600 V Jævnspænding
4,000 V	1 mV	± (0,5 % af måleværdien + 2 Cifferskridt)	600 V_eff 600 V Jævnspænding
40,00 V	10 mV	± (0,5 % af måleværdien + 2 Cifferskridt)	600 V_eff 600 V Jævnspænding
400,0 V	100 mV	± (0,5 % af måleværdien + 2 Cifferskridt)	600 V_eff 600 V Jævnspænding
600 V	1 V	± (0,5 % af måleværdien + 2 Cifferskridt)	600 V_eff 600 V Jævnspænding

7.2 Vekselspændingsområder

Indgangsmodstanden udgør ≥ 10 MΩ parallel med 100 pF. Den målte værdi er den sande RMS værdi (Sand RMS, AC kobling) opnået og vises. Dets kalibrering er afstemt på en sinusformet kurveform. Ved afvigelser fra denne form bliver de udlæste værdier unøjagtigere. Følgende crest-faktorer resulterer således i yderligere fejl:

Crest-faktor fra 1,4 til 2,0 yderligere fejl ± 1,0 %

Crest-faktor fra 2,0 til 2,5 yderligere fejl ± 2,5 %

Crest-faktor fra 2,5 til 3,0 yderligere fejl ± 4,0 %

Måleområde Opløsning		Målenøjagtighed	Overbelasnings-beskyttelse
400,0 mV	100 μV	± (2,0 % af måleværdien + 5 Cifferskridt)*i frekvensområdet 50 Hz - 60 Hz	600 V_eff 600 V Jævnspænding
4,000 V	1 mV	± (1,5 % af måleværdien + 5 Cifferskridt)i frekvensområdet 40 Hz - 300 Hz	600 V_eff 600 V Jævnspænding
40,00 V	10 mV	± (1,5 % af måleværdien + 5 Cifferskridt)i frekvensområdet 40 Hz - 500 Hz	600 V_eff 600 V Jævnspænding
400,0 V	100 mV	± (1,5 % af måleværdien + 5 Cifferskridt)i frekvensområdet 40 Hz - 500 Hz	600 V_eff 600 V Jævnspænding
600 V	1 V	± (1,5 % af måleværdien + 5 Cifferskridt)i frekvensområdet 40 Hz - 500 Hz	600 V_eff 600 V Jævnspænding

* ved åben indgang varierende op til 30 cifferskridt; Måleområde ≥ 0,1 mV

Tomgangsspænding: ca. 0,3 V, max. teststrøm 0,2 mA.

Måleområde Opløsning Målenøjagtighed		Overbelasnings-beskyttelse
400 Ω 100 mΩ ± (1,2 % af måleværdien + 6 Cifferskridt)	*1	600 V_eff 600 V Jævnspænding
4,000 kΩ 1 Ω ± (0,9 % af måleværdien + 3 Cifferskridt)	*2	600 V_eff 600 V Jævnspænding
40,00 kΩ 10 Ω ± (0,9 % af måleværdien + 3 Cifferskridt)	*2	600 V_eff 600 V Jævnspænding
400,0 kΩ 100 Ω ± (1,2 % af måleværdien + 3 Cifferskridt)	*2	600 V_eff 600 V Jævnspænding
4,000 MΩ 1 kΩ ± (1,2 % af måleværdien + 3 Cifferskridt)	*2	600 V_eff 600 V Jævnspænding
40,00 MΩ 10 kΩ ± (2,5 % af måleværdien + 5 Cifferskridt)	*1 *3	600 V_eff 600 V Jævnspænding

*1 kun i visningens øvre område + 6 cifferskridt
^2 kun i visningens øvre område + 3 cifferskridt
^3 maksimal indstillingstid til visning 20 sekunder!

7.4 Gennemgangstest

Tomgangsspænding: ca. 3 V, max. teststrøm 0,1 mA.

Den indbyggede brummer lyder ved en modstand R mindre end 50 Ω - 300 Ω.

7.5 Jævnstrømsområder

Målenøjagtighed ved temperaturen 23 °C ± 3 °C

Måleområde	Opløsning	Målenøjagtighed	Overbelastningsbeskyttelse
40,00 A	10 mA	± (2,5 % af måleværdien + 2 Ciffskridt)	400 A
40,0 - 200,0 A	100 mA	± (2,5 % af måleværdien + 2 Ciffskridt)	400 A
200,0 - 300,0 A	100 mA	± (3,0 % af måleværdien + 2 Ciffskridt)	400 A

Målenøjagtighed ved temperaturen 23 °C ± 3 °C. Den målte værdi er den sande RMS værdi (Sand RMS, AC kobling) opnået og vises. Dets kalibrering er afstemt på en sinusformet kurveform. Ved afvigelser fra denne form bliver de udlæste værdier unøjagtigere. Følgende crest-faktorer resulterer således i yderligere fejl:

Crest-faktor fra 1,4 til 2,0 yderligere fejl ± 1,0 %

Crest-faktor fra 2,0 til 2,5 yderligere fejl ± 2,5 %

Crest-faktor fra 2,5 til 3,0 yderligere fejl ± 4,0 %

Måleområde	Opløsning	Målenøjagtighed	Overbelastningsbeskyttelse
0 - 4,00 A	10 mA	± (2,0 % af måleværdien + 5 Cifferskridt)* i frekvensområdet 50 Hz - 60 Hz ± (3,0 % af måleværdien + 7 Cifferskridt)* i frekvensområdet 40 Hz - 1 kHz	400 A
4,00 - 40,00 A 10 mA		± (2,5 % af måleværdien + 3 Cifferskridt)* i frekvensområdet 50 Hz - 60 Hz ± (3,5 % af måleværdien + 5 Cifferskridt)* i frekvensområdet 40 Hz - 1 kHz	400 A
40,0 - 200,0 A 100 mA		± (2,5 % af måleværdien + 3 Cifferskridt) i frekvensområdet 50 Hz - 60 Hz ± (3,5 % af måleværdien + 5 Cifferskridt) i frekvensområdet 40 Hz - 1 kHz	400 A
200,0 - 300,0 A	100 mA	± (4,0 % af måleværdien + 3 Cifferskridt) i frekvensområdet 50 Hz - 60 Hz ± (6,0 % af måleværdien + 5 Cifferskridt) i frekvensområdet 40 Hz - 1 kHz	400 A

Målenøjagtigheden for MAX-holdevisningen beløber sig til angiven målenøjagtighed i % + 10 cifferskridt for nærmeste måleområde. Ved spring til det næst-

følgende måleområde forøges usikkerheden til + 20 cifferskridt osv. (Eksempel: Udgangsværdi 100 mV - 120V = + 30 cifferskridt) Ved modstandsmåling findes en MAX-holdevisning kun i området fra 400 Ω til 400 kΩ.

8.1 Forberedelse af måling

BENNING CM 2 må kun benyttes og opbevares ved de angivne opbevarings- og arbejdstemperaturbetingelser; undgå vedvarende solindstråling.

• Angivelser af mærkespænding og mærkestrøm på sikkerhedsmåleledningerne kontrolleres. De til leverancen hørende sikkerhedsmåleledninger overholder mærkespænding og mærkestrøm for BENNING CM 2.
• Sikerhedsmåleledningernes isolering kontrolleres. Hvis isoleringen er beskadiget, skal sikkerhedsmåleledningerne øjeblikkeligt tages ud af brug.
• Sikkerhedsmåleledningerne testes for gennemgang. Hvis lederen i sikkerhedsmåleledningen er brudt, skal sikkerhedsmåleledningen øjeblikkeligt tages ud af brug.
• Før en anden funktion vælges ved skydekontakten ② eller ved funktions-tasten ④, skal sikkerhedmåleledningerne med målespidserne fjernes fra målepunktet.
• Stærke støjkilder i nærheden af BENNING CM 2 kan føre til ustabil visning og til målefejl.

8.2 Spændingsmåling

Max. spænding mod jordpotential skal overholdes! Elektrisk risiko!

Den højeste spænding

• COM-bøsning ⑦, markeret sort,

• V-Ω-bøsning (positiv) 8 til spændings-, modstandsmålinger og gennemgangstests, markeret rød,
  som BENNING CM 2 må ligge på i forhold til jordpotential, er 600 V.

• Med skydekontakten ② eller ved funktionstasten ④, vælges den ønskede funktion på BENNING CM 2.

• Den sorte sikkerhedsmåleledning stikkes i COM-bøsningen ⑦ på BENNING CM 2.
• Den røde sikkerhedsmåleledning stikkes i bøsningen for V, Ω, ⑧ på BENNING CM 2.
• Sikkerhedsmåleledningerne bringes i kontakt med målepunkterne, måleværdien aflæses på digitaldisplayet ③ på BENNING CM 2.

Tip:

- I lave spændingsområder med åbne sikkerhedsmåleledninger udebliver 0 V-visningen på grund af indstråling. Ved kortslutning af målespidserne overbeviser man sig om, at BENNING CM 2 er funktionsklart.

se figur 2: Jævnspændingsmåling

se figur 3: Vekselspændingsmåling

8.3 Modstandsmåling

• Med skydekontakten ② eller ved funktionstasten ④, vælges den ønskede funktion på BENNING CM 2.
• Den sorte sikkerhedsmåleledning stikkes i COM-bøsningen ⑦ på BENNING CM 2.
• Den røde sikkerhedsmåleledning stikkes i bøsningen for V, Ω, ⑧ på BENNING CM 2.
• Sikkerhedsmåleledningerne bringes i kontakt med målepunkterne, måleværdien aflæses på digitaldisplayet ③ på BENNING CM 2.

Tip:

• For en rigtig måling skal det sikres det, at der ikke ligger nogen spænding på målepunktet.
• Måleresultatet ved små modstande kan forbedres ved at måle sikkerhedsledningens modstand på forhånd med kortsluttede målespidser og trække den således bestemte modstand fra resultatet.

se figur 4: Modstandsmåling

8.4 Gennemgangstest med brummer

• Med skydekontakten ② eller ved funktionstasten ④, vælges den ønskede funktion (Durchgang) på BENNING CM 2.
• Den sorte sikkerhedsmåleledning stikkes i COM-bøsningen ⑦.
• Den røde sikkerhedsmåleledning stikkes i bøsningen for V, Ω, 8.
• Sikkerhedsmåleledningerne bringes i kontakt med målepunkterne. Underskrider modstanden mellem målepunkterne 50 Ω, lyder den indbyggede brummer i BENNING CM 2.

se figur 5: Gennemgangstest med brummer

8.5 Strømmåling

8.5.1 Forberedelse af måling

BENNING CM 2 må kun benyttes og opbevares ved de angivne opbevarings- og arbejdstemperaturbetingelser; undgå vedvarende solindstråling.

- Stærke støjkilder i nærheden af BENNING CM 2 kan føre til ustabil visning og til målefejl.

Der må ikke lægges nogen spænding på BENNING CM 2's udgangskontakter! Fjern eventuelt de tilsluttede sikkerhedsledninger. Ved jævnstrømsmålinger skal polariteten overholdes!

8.5.2 Strømmåling

• Med skydekontakten ② og funktionstasten ④ vælges den ønskede måle-type.
• Med nulstillingstasten "ZERO" bringes BENNING CM 2 i udgangsposition.
• Åbningsgrebet 9 aktiveres, den enkeltkorede ledning, som fører strømmen, der skal måles, omsluttes med BENNING CM 2's tang.
• Digitaldisplayet ③ aflæses.
  se figur 6: Jævn-/ vekselstrømsmåling

9. Vedligeholdelse

Før åbning skal BENNING CM 2 ubetinget gøres spændingsfrit! Elektrisk risiko!

Arbejdet på det åbnede BENNING CM 2 under spænding er udelukkende forbeholdt fagfolk, der samtidigt skal træffe foranstaltninger til ulykkesforebyggelse.

Sådan gøres BENNING CM 2 spændingsfrit, før apparatet åbnes:

• Først fjernes begge sikkerhedsmåleledninger fra måleobjektet.
• Derpå fjernes begge sikkerhedsmåleledninger fra BENNING CM 2.
• Skydekontakten ② drejes til stillingen "OFF".

9.1 Sikring af apparatet

Under bestemte forudsætninger kan sikkerheden ved omgang med BENNING CM 2 ikke længere garanteres, f.eks. ved:

• Synlige skader på huset,
• Fejl ved målinger,
• Registrérbare følger af længere opbevaring under ikke-tilladte betingelser, og
• Registrérbare følger af ekstraordinær transportpåvirkning.

I disse tilfælde skal BENNING CM 2 øjeblikkeligt afbrydes, fjernes fra målepunkterne og sikres mod ny benyttelse.

9.2 Rengøring

Huset renses udvendigt med en ren og tør klud (undtagelse specielle renseservietter). Anvend ingen opløsnings og/eller skuremidler for at rense apparatet. Vær ubetinget opmærksom på, at batterikassen og batterikontakterne ikke forurenes af udsivende batteri-elektrolyt.

Såfremt elektrolyt-forureninger eller hvide aflejringer er til stede i området omkring batteriet eller batterihuset, renses også disse med en tør klud.

9.3 Batteriskift

Før åbning skal BENNING CM 2 ubetinget gøres spændingsfrit! Elektrisk risiko!

BENNING CM 2 strømforsynes fra to indbyggede 1,5 V batterier.

Et batteriskift (se figur 7) er nødvendigt, hvis batterisymbolet fremkommer i displayet ③.

Sådan skiftes batteriet:

• Sikkerhedsmåleledningerne fjernes fra målekredsen.
• Sikkerhedsmåleledningerne fjernes fra BENNING CM 2.
• Skydekontakten (2) drejes til stillingen "OFF".
• BENNING CM 2 lægges på forsiden, og skruen løsnes fra batteridækslet.
• Skub batteridækslet til siden og ud af sin føring.
• De afladede batterier tages ud af batterikassen.
• De nye batterier anbringes med korrekt polaritet i batterikassen.

- Batteridækslet sættes på og skubbes i til slutpositionen. Skruen monteres. se figur 7: Batteriskift

Bidrag til bevarelse af miljøet! Batterier hører ikke hjemme i husholdningsaffaldet. De kan afleveres på et indsamlingssted for gamle batterier og farligt affald. Information fås hos kommunen.

9.5 Kalibrering

BENNING garanterer for alle oplysninger i overensstemmelse med de tekniske specifikationer, der er anført i brugsanvisningen i 1. år fra udleveringsdatoen. For at opretholde måleresultaternes angivne nøjagtighed skal apparatet regelmæssigt kalibreres hos vor fabriksservice. Vi anbefaler et kalibreringsinterval på ét år. Apparatet sendes til følge adresse:

Med påsætningskappe: 1000 V CAT III, 600 V CAT IV,

Uden påsætningskappe: 1000 V CAT II,

- Beskyttelsesklasse II (回), gennemgående, dobbelt eller forstærket isolering,

- Tilsmudsningsgrad: 2,

- Længde: 1,4 m, AWG 18,

- Omgivelsesbetingelser:

Barometerhøjde ved målinger: Max. 2000 m,

Temperatur: 0 °C til + 50 °C, fugtighed: 50 % til 80 %

- Måleledninger må kun anvendes i fejlfri tilstand og iflg. denne vejledning, da den tilvejebragte beskyttelse ellers kan forringes.

- Tag måleledningen ud, hvis isoleringen er beskadiget, eller der er brud i ledning/stik.

- Måleledningens blanke kontaktspidser må aldrig berøres. Tag kun fat i håndområdet!

- De vinklede tilslutninger stikkes i test- eller måleapparatet.

11. Miljøbeskyttelse

Ved afslutningen af apparatets levetid afleveres det til et af de til rådighed stående retur- og opsamlingssystemer.
