Produkttype	Digitalt multimeter
Mærke	BENNING
Model	MM 13
Dimensioner (L x B x H)	156 x 74 x 44 mm
Vægt	320 g (med bæreanordning og batterier)
Strømforsyning	2 batterier 1,5 V type R3 (IEC LR06)
Batterilevetid	ca. 250 timer (alkaliske batterier)
Display	LCD 3½ cifre, højde 16 mm, maks. værdi 2000
Overspændingskategori	CAT III 600 V, CAT II 1000 V
Forureningsgrad	2
Beskyttelsestype	IP30
Målefunktioner	Jævn-/vekselspænding, jævn-/vekselstrøm (op til 10 A), modstand, diodetest, kontinuitetstest, kapacitans, frekvens, temperatur (°C/°F)
Jævnspændingsområder	200 mV til 1000 V (nøjagtighed ±0,5% + 2 cifre)
Vekselspændingsområder	200 mV til 750 V (nøjagtighed ±1,5% + 5 cifre, 50-500 Hz)
Jævnstrømsområder	2 A / 10 A (nøjagtighed ±1,0% + 3 cifre)
Vekselstrømsområder	2 A / 10 A (nøjagtighed ±1,5% + 5 cifre, 50-500 Hz)
Modstandsområder	200 Ω til 20 MΩ (nøjagtighed ±0,7% til ±1,5% + 3 cifre)
Kontinuitetstest	Lydsignal for modstand < 25 Ω
Kapacitansområder	2 nF til 2 mF (nøjagtighed ±1,9% + 8 cifre)
Frekvensområder	2 kHz til 20 MHz (nøjagtighed ±0,01% + 1 ciffer)
Temperaturområder	-20 °C til 800 °C / -4 °F til 1472 °F (nøjagtighed ±1% til ±3%)
Berøringsfri spændingsindikator	VoltSensor, tærskel ≥ 230 V AC
Automatisk slukning	Efter ca. 10 minutter (kan deaktiveres)
Sikring	10 A / 600 V, hurtigvirkende, 50 kA
Vedligeholdelse og rengøring	Rengør med en tør klud; ingen opløsningsmidler eller slibemidler
Reservedele og reparerbarhed	Reservesikring ref. 748263; batterier type R3; kalibrering anbefales årligt

Ofte stillede spørgsmål - MM 13 BENNING

Hvordan måler man jævnspænding med BENNING MM 13?

Vælg funktionen V DC med drejeknappen. Tilslut det sorte kabel til COM-stikket og det røde til V, Ω, Hz-stikket. Placer målespidserne på de punkter, der skal måles, og aflæs værdien på displayet.

Hvad betyder displayet 'OL' på multimeteret?

Displayet OL (Over Load) angiver overskridelse af måleområdet eller åbent kredsløb. Det kan også betyde, at dioden er vendt forkert under diodetesten.

Hvordan udskifter man batterierne i BENNING MM 13?

Sluk for apparatet (OFF) og fjern målekablerne. Skru batterirummets dæksel af på bagsiden af apparatet. Udskift de to batterier 1,5 V type R3 med korrekt polaritet. Luk og skru igen.

Hvordan bruger man kontinuitetstestfunktionen?

Drej kontakten til symbolet for kontinuitetstest (diode + bølge). Tilslut kablerne som ved modstandsmåling. Hvis modstanden er mindre end 25 Ω, afgiver summeren et lydsignal.

Hvad er den maksimale spænding, jeg kan måle sikkert?

BENNING MM 13 kan måle op til 1000 V DC og 750 V AC i kategori II. Overhold overspændingskategorierne: CAT III 600 V og CAT II 1000 V.

Hvordan måler man høj strøm (op til 10 A)?

Vælg funktionen A AC eller A DC. Tilslut det røde kabel til 10 A-stikket (i stedet for V, Ω, Hz) og det sorte til COM. Overskrid ikke 10 A og overhold maksimal varighed for strømme ≥ 7 A.

Hvordan rengør man multimeteret?

Rengør ydersiden med en ren, tør klud. Brug hverken opløsningsmidler eller slibemidler. Sørg for, at batterirummet forbliver rent og tørt.

Hvordan bruger man den berøringsfrie spændingsindikator (VoltSensor)?

Tryk på VoltSensor-knappen. Før multimeteret tæt på en leder. Hvis der er vekselspænding ≥ 230 V i forhold til jord, lyser den røde LED og et lydsignal lyder.

Hvordan udskifter man sikringen?

Sluk for apparatet og fjern kablerne. Åbn batterirummet og fjern batterierne. Skru det nederste hus af. Erstat den defekte sikring med en 10 A / 600 V hurtigvirkende sikring (ref. 748263). Saml i omvendt rækkefølge.

Hvad gør man, hvis apparatet ikke tænder eller viser batterisymbolet?

Batterisymbolet angiver, at batterierne er afladede. Udskift de to batterier 1,5 V type R3. Hvis apparatet stadig ikke tænder, kontroller batteriernes polaritet og kontakternes tilstand.

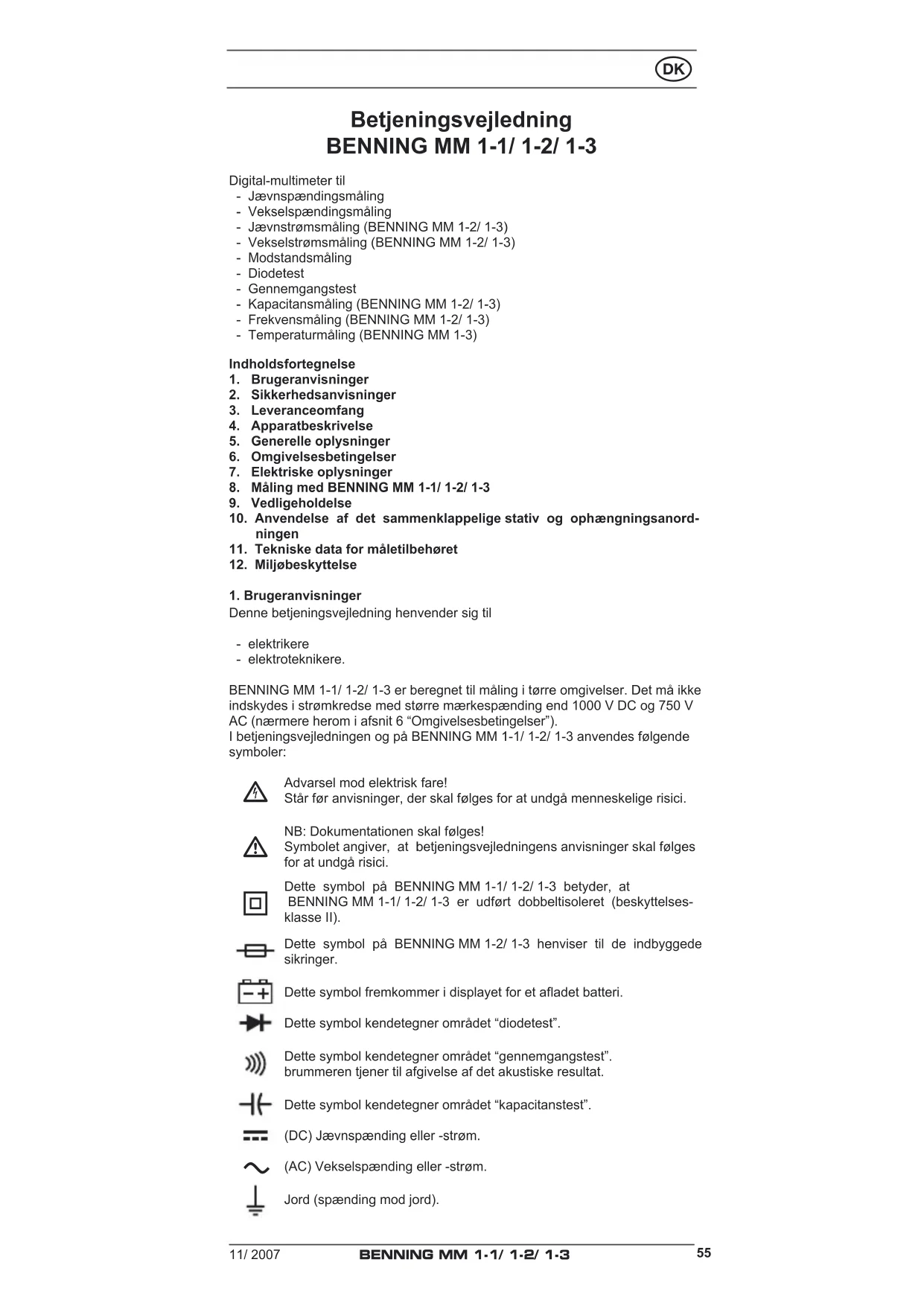

BRUGSANVISNING MM 13 BENNING

1. Brugeranvisninger
2. Sikkerhedsanvisninger
3. Leveranceomfang
4. Apparatbeskrivelse
5. Generelle oplysninger
6. Omgivelsesbetingelser
7. Elektriske oplysninger
8. Måling med BENNING MM 1-1/ 1-2/ 1-3
9. Vedligeholdelse
10. Anvendelse af det sammenklappelige stativ og ophægningsanordningen
11. Tekniske data for måletilbehøret
12. Miljøbeskyttelse

1. Brugeranvisninger

Denne betjeningsvejledning henvender sig til

• elektrikere
• elektroteknikere.

BENNING MM 1-1/ 1-2/ 1-3 er beregnet til måling i tørre omgivelser. Det må ikke indskydes i strømkredse med større mærkespænding end 1000 V DC og 750 V AC (nærmere herom i afsnit 6 "Omgivelsesbetingelser").

I betjeningsvejledningen og på BENNING MM 1-1/ 1-2/ 1-3 anvendes følgende symboler:

Advarsel mod elektrisk fare!

BENNING MM 1-1/ 1-2/ 1-3 er udført dobbeltisoleret (beskyttelsesklasse II).

Dette symbol på BENNING MM 1-2/ 1-3 henviser til de indbyggede sikringer.

Dette symbol fremkommer i displayet for et afladet batteri.

Dette symbol kendetegner området "gennemgangstest".

brummeren tjener til afgivelse af det akustiske resultat.

Dette symbol kendetegner området "kapacitanstest".

(DC) Jævnspænding eller -strøm.

(AC) Vekselspænding eller -strøm.

Jord (spænding mod jord).

2. Sikkerhedsanvisninger

Apparatet er testet og godkendt iflg.

DIN VDE 0411 Del 1/ EN 61010-1

og har forladt fabrikken i en sikkerhedsteknisk fejlfri tilstand.

For at opretholde denne tilstand og sikre en risikofri drift skal brugeren følge de anvisninger og advarselssymboler, der er indeholdt i denne vejledning.

Apparatet må kun benyttes i strømkredse af overspændingskategori II med max. 1000 V leder mod jord eller overspændingskategori III med 600 V leder mod jord.

Vær opmærksom på, at arbejde på spændingsførende dele og anlæg grundlæggende er farligt. Allerede spændinger fra 30 V AC og 60 V DC kan være livsfarlige for mennesker.

Før enhver ibrugtagning skal apparatet og ledningerne kontrolleres for skader.

Kan det antages, at en risikofri drift ikke længere er mulig, skal apparatet tages ud af drift og sikres mod utilsigtet drift.

Det kan antages, at en risikofri drift ikke længere er mulig,

• hvis apparatet eller måleledningerne viser synlige skader,
• hvis apparatet ikke længere virker,
• efter længere opbevaring under ugunstige forhold,
• efter tunge transportbelastninger.

For at udelukke fare

- må måleledningerne ikke berøres på de blanke måle- spidser,

- stikkes måleledningerne i de tilsvarende mærkede målebøsninger på multimeteret.

3. Leveranceoomfang

Til leverancen af BENNING MM 1-1/ 1-2/ 1-3 hører:

3.1 ét stk. BENNING MM 1-1/ 1-2/ 1-3,
3.2 ét stk. sikkerhedsmåleledning, rød (L = 1,4 m; spids ∅ = 4 mm),
3.3 ét stk. sikkerhedsmåleledning, sort (L = 1,4 m; spids ∅ = 4 mm),
3.4 ét stk. måleadapter med trådtemperaturføler Typ K ( BENNING MM 1-3)
3.5 ét stk. gummiophængningsanordning,
3.6 ét stk. kompaktbeskyttelsestaske,
3.7 to 1,5 V mikrobatterier er indbygget i apparatet som originaludstyr,
3.8 én sikring er indbygget som originaludstyr i (BENNING MM 1-2/ 1-3),
3.9 én betjeningsvejledning.

Tip om sliddele:

- BENNING MM 1-1/ 1-2/ 1-3 strømforsynes fra to indbyggede 1,5 V mikrobatterier (IEC 6 LR 03).

- BENNING MM 1-2/ 1-3 indeholder en sikring til beskyttelse mod overbelastning:

Ét stk. sikring mærkestrøm 10 A flink (600 V), 50 kA (reservedels-nr. 748263)

- De ovennævnte sikkerhedsmåleledninger ATL-2 (testet tilbehør) opfylder CAT III 1000 V og er tilladt for en strøm på 10 A.

① Digitaldisplay, til måleværdien og visning af områdeoverskridelse,
② Polaritetsvisning,
③ Batteriindikation, fremkommer ved afladet batteri,
4 MAX/MIN-tast, lagring af største og mindste måleværdi ( BENNING MM 1-2/ 1-3)
⑤ Spændingssensor-tast, til måling af AC-spænding mod jord,
6 RANGE-tast, skift automatisk/manuelt måleområde,
7 HOLD-tast, lagring af den viste måleværdi,
⑧ Drejeomskifter, til valg af målefunktion,
⑨ Bøsning (positiv¹), til V, Ω, -1Hz,
10 COM-bøsning, fælles bøsning til strøm-, spændings-, modstands-, frekvens-, temperatur-, kapacitansmålinger, gennemgangs- og diodetest,
⑪ Bøsning (positiv 1), til strømområdet, strømme op til 10 A

(BENNING MM 1-2/ 1-3),

12 Ophængningsanordning

13 LED, som spændingsindikator

^1 Herpå beror den automatiske polaritetsvisning for jævnstrøm og -spænding

5. Generelle oplysninger

5.1 Generelle oplysninger om multimeteret

5.1.1 Digitaldisplayet ① er udført som 3½-cifret LCD-display med 16 mm skrifthøjde med decimalpunkt. Den største visningsværdi er 2000.

5.1.2 Polaritetsvisningen ② virker automatisk. Kun en polaritet mod bøsningsdefinitionen vises med “-”.

5.1.4 "MAX/MIN"-tastefunktionen ④ fanger og lagrer automatisk den største og mindste måleværdi; måleområde forvælges i givet fald med "RANGE"-tasten. Ved tasteaktivering vises følgende værdier:

“MAX” viser den lagrede største og “MIN” den mindste værdi. Den fort-løbende registrering af MAX-/ MIN- værdien kan stoppes, hhv. startes, ved aktivering af tasten “HOLD” ⑦. Ved længere tastetryk (1 sekund) på tasten “MAX/ MIN” skiftes tilbage til normalmodus.

5.1.5 Områdetasten "RANGE" ⑥ tjener til videreskift af det manuelle måleområde med samtidig udblænding af "AUTO" i displayet. Ved længere tastetryk (1 sekund) vælges automatisk områdevalg (visning "AUTO").

5.1.6 Måleværdilagring "HOLD": Ved aktivering af tasten "HOLD" ⑦ kan måleresultatet lagres. I displayet fades samtidigt symbolet "HOLD" ind. Fornyet aktivering af tasten skifter tilbage til målemodus.

5.1.7 Målehastigheden for BENNING MM 1-1/ 1-2/ 1-3 udgør nominelt 2 målinger pr. sekund for digitaldisplayet.

5.1.8 BENNING MM 1-1/ 1-2/ 1-3 tændes eller slukkes via drejeomskifteren ⑧. Slukket stilling "OFF".

5.1.9 BENNING MM 1-1/ 1-2/ 1-3 slukker selv efter ca. 10 min (APO, AutoPower-Off). Det tænder igen, hvis en tast eller drejeomskifteren aktiveres. En summetone signalerer automatisk slukning af apparatet. Den automatiske afbrydelse kan deaktiveres, idet tasten "RANGE" aktiveres og BENNING MM 1-1/ 1-2/ 1-3 samtidigt tændes fra omskifterstillingen "OFF".

5.1.10 Måleværdiens temperaturkoefficient: 0,15 x (angivet målenøjagtighed)/°C < 18 °C eller > 28 °C, baseret på værdien ved referencetemperaturen på 23 °C.

5.1.11 BENNING MM 1-1/ 1-2/ 1-3 strømforsynes fra to 1,5 V batterier (IEC 6 LR 03).

5.1.12 Hvis batterispændingen synker under den af BENNING MM 1-1/ 1-2/ 1-3 tilvejebragte arbejdsspænding, fremkommer et batterisymbol ③ i dis-playet ①.

5.1.13 Batteriernes levetid udgør ca 250 timer (alkalibatteri).

5.1.14 Apparatmål: (L x B x H) = 156 x 74 x 44 mm med ophængningsanordning.

Apparatvægt: 320 g med ophængningsanordning og batteri.

5.1.15 Sikkerhedsmåleledningerne er udført i 4 mm-stik-teknik. De medleverede sikkerhedsmåleledninger er udtrykkeligt egnet til BENNING MM 1-1/ 1-2/ 1-3's mærkespænding og mærkestrøm.

5.1.16 BENNING MM 1-1/ 1-2/ 1-3 kan med en udklappelig støtte stilles op eller fastgøres med ophængningsanordningen.

5.1.17 På forsiden har BENNING MM 1-1/ 1-2/ 1-3 en registreringsføler som spændingsindikator til lokalisering af jordede vekselspændinger.

6. Omgivelsesbetingelser

- BENNING MM 1-1/ 1-2/ 1-3 er beregnet til målinger i tørre omgivelser,

- Barometerhøjde ved målinger: max. 2000 m,

- Overspændningskategori/installationskategori: IEC 60664-1/ IEC 61010-1 → 600 V kategori III; 1000 V kategori II,

- Tilsmudsningsgrad: 2,

- Beskyttelsesklasse: IP 30 DIN VDE 0470-1 IEC/EN 60529

IP 30 betyder: Beskyttelse mod adgang til farlige dele ogbeskyttelse mod faste fremmedlegemer > 2,5 mm i diameter, (3 – første kodeciffer). Ingen vandbeskyttelse, (0 – andet kodeciffer).

- Arbejdstemperatur og relativ luftfugtighed:

Ved arbejdstemperatur fra 0 °C til 30 °C: relativ luftfugtighed mindre end 80%, Ved arbejdstemperatur fra 31 °C til 40 °C: relativ luftfugtighed mindre end 75%, Ved arbejdstemperatur fra 41 °C til 50 °C: relativ luftfugtighed mindre end 45%,

- Opbevaringstemperatur: BENNING MM 1-1/ 1-2/ 1-3 kan opbevares ved temperaturer fra - 15 °C til + 60 °C (luftfugtighed 0 til 80%). Samtidigt skal

batteriet udtages af apparatet.

7. Elektriske oplysninger

Bemærkning: Målenøjagtigheden er angivet som sum af

- en relativ andel af måleværdien og

- et antal cifferskridt (dvs. talskridt på sidste ciffer).

Denne målenøjagtighed gælder ved temperaturer fra 18 °C til 28 °C og en relativ luftfugtighed mindre end 80%.

7.1 Jævnspændingsområder

Indgangsmodstanden udgør 10 MΩ.

Måleområde *3	Opløsning Målenøjagtighed	Overbelasnings-beskyttelse
200 mV 100 μV ± (0,5 % af måleværdien + 2 Ciffskridt)		1000 V_DC
2 V 1 mV ± (0,5 % af måleværdien + 2 Ciffskridt)		1000 V_DC
20 V 10 mV ± (0,5 % af måleværdien + 2 Ciffskridt)		1000 V_DC
200 V 100 mV ± (0,5 % af måleværdien + 2 Ciffskridt)		1000 V_DC
1000 V	1 V ± (0,5 % af måleværdien + 2 Ciffskridt)	1000 V_DC

7.2 Vekselspændingsområder

Indgangsmodstanden udgør 10 MΩ parallel med 100 pF.

Måleområde *3	Opløsning	Målenøjagtighed *1i frekvensområdet 50 Hz - 300 Hz	Overbelasnings-beskyttelse
200 mV 100 μV	± (2,0 % af måleværdien + 5 Ciffskridt) *	^2	750 V_eff
2 V 1 mV ± (1,5 % af måleværdien + 5 Ciffskridt)		*2	750 V_eff
i frekvensområdet 50 Hz - 500 Hz
20 V 10 mV	± (1,5 % af måleværdien + 5 Ciffskridt)	*2	750 V_eff
200 V 100 mV	± (1,5 % af måleværdien + 5 Ciffskridt)	*2	750 V_eff
750 V	1 V ± (1,5 % af måleværdien + 5 Ciffskridt)	*2	750 V_eff

Måleværdien fra BENNING MM 1-1/ 1-2/ 1-3 fremkommer ved middelværdiensretning og vises som effektivværdi.

*1 Målenøjagtigheden er specificeret for en sinuskurveform. Ved ikke-sinus-formede kurveformer bliver visningsværdien unøjagtigere. Følgende crest-faktorer resulterer således i yderligere fejl:

Crest-faktor fra 1,4 til 3,0 yderligere fejl ± 1,5%

Crest-faktor fra 3,0 til 4,0 yderligere fejl ± 3%

*2 Gyldig for sinuskurveform 50 Hz/60 Hz

*3 Ved automatisk områdevalg (AUTO) kan skiftepunktet allerede ligge på ca. 1400 V!

7.3 Jævnstrømsområder (BENNING MM 1-2/ 1-3)

Overbelastningsbeskyttelse:

- 10 A (600 V) sikring, flink, 50 kA på 10 A-indgang (BENNING MM 1-2/ 1-3),

Måleområde	Opløsning	Målenøjagtighed	Spændingsfald
2 A	1 mA	± (1,0 % af måleværdien + 3 Ciffskridt)	2 V max.
10 A *2	10 mA ± (1,0 % af måleværdien + 3 Ciffskridt)		2 V max.

Måleområde Opløsning		Målenøjagtighed *1i frekvensområdet 50 Hz - 500 Hz	Spændingsfald
2 A	1 mA	± (1,5 % af måleværdien + 5 Ciffskridt)	2 V max.
10 A *2	10 mA	± (1,5 % af måleværdien + 5 Ciffskridt)	2 V max.

Måleværdien fremkommer ved middelværdiensretning og vises som effektivværdi.

*1 Målenøjagtigheden er specificeret for en sinuskurveform. Ved ikke-sinusformede kurveformer bliver visningsværdien unøjagtigere. Følgende crestfaktorer resulterer således i yderligere fejl:

Crest-faktor fra 1,4 til 3,0 yderligere fejl ± 1,5%

Crest-faktor fra 3,0 til 4,0 yderligere fejl ± 3%

*2 Fra strømværdier ≥ 7 A er den max. tilladte tilkoblingstid begrænset.

Måleværdi Max. måletid Min. pausetid

Overbelastningsbeskyttelse ved modstandsmålinger: 600 V _eff

Måleområde * Opløsning Målenøjagtighed			Max. tomgangsspænding
200 Ω 0,1 Ω ± (0,7 % af måleværdien + 3 Cifferskridt) 1,3 V
2 kΩ	1 Ω	± (0,7 % af måleværdien + 3 Cifferskridt)	1,3 V
20 kΩ	10 Ω	± (0,7 % af måleværdien + 3 Cifferskridt)	1,3 V
200 kΩ	100 Ω	± (0,7 % af måleværdien + 3 Cifferskridt)	1,3 V
2 MΩ	1 kΩ	± (1,0 % af måleværdien + 3 Cifferskridt)	1,3 V
20 MΩ	10 kΩ	± (1,5 % af måleværdien + 3 Cifferskridt)	1,3 V

*3 Ved automatisk områdevalg (AUTO) kan skiftepunktet allerede ligge på ca. 1400 V!

7.6 Diode- og gennemgangstest

Den angivne målenøjagtighed gælder i området mellem 0,4 V og 0,8 V.

Den indbyggede brummer lyder ved en modstand R mindre end 25 Ω.

Måleområde	Opløsning	Målenøjagtighed	Max. målestrøm	Max.tomgangssp.
	10 mV	± (1,5 % af måleværdien + 5 Ciffskridt)	1,5 mA	2,0 V

7.7 Kapacitansområder (BENNING MM 1-2/ 1-3)

Betingelser: Kondensatorer aflades og påtrykkes den angivne polaritet.

Overbelastningsbeskyttelse ved kapacitansmålinger: 600 V _eff

Måleområde	Opløsning	Målenøjagtighed
2 nF	1 pF	± (1,9 % af måleværdien + 8 Cifferskridt)
20 nF	10 pF	± (1,9 % af måleværdien + 8 Cifferskridt)
200 nF	100 pF	± (1,9 % af måleværdien + 8 Cifferskridt)
2 μF	1 nF	± (1,9 % af måleværdien + 8 Cifferskridt)
20 μF	10 nF	± (1,9 % af måleværdien + 8 Cifferskridt)
200 μF	100 nF	± (1,9 % af måleværdien + 8 Cifferskridt)
2 mF	1 μF	± (1,9 % af måleværdien + 8 Cifferskridt)

< 10 cifferskridt ved fluktuerende visning

7.8 Frekvensområder (BENNING MM 1-2/ 1-3)

Overbelastningsbeskyttelse ved frekvensmålinger: 600 V _eff

Min. impulsbredde > 25 ns; arbejdscyklusbegrænsning > 30% og < 70%

Måleområde	Opløsning	Målenøjagtighed for 5 Veff max.	Følsomhed
2 kHz	1 Hz	± (0,01 % af måleværdien + 1 Ciffskridt)	>1,5 < 5 V_eff
20 kHz	10 Hz	± (0,01 % af måleværdien + 1 Ciffskridt)	>1,5 < 5 V_eff
200 kHz	100 Hz	± (0,01 % af måleværdien + 1 Ciffskridt)	>1,5 < 5 V_eff
2 MHz	1 kHz	± (0,01 % af måleværdien + 1 Ciffskridt)	>2 < 5 V_eff
20 MHz	10 kHz	± (0,01 % af måleværdien + 1 Ciffskridt)	>2 < 5 V_eff

Måleområde Opløsning Målenøjagtighed

-20 °C ~ 0 °C 1 °C ± (2 % + 4 °C)

1 °C ~ 100 °C 1 °C ± (1 % + 3 °C)

01 °C ~ 500 °C 1 °C ± (2 % + 3 °C)

01 °C ~ 800 °C 1 °C ± (3 % + 2 °C)

Måleområde Opløsning Målenøjagtighed

-4 °F ~ 32 °F 1 °F ± (2 % + 8 °F)

33 °F ~ 212 °F 1 °F ± (1 % + 6 °F)

13 °F ~ 932 °F 1 °F ± (2 % + 6 °F)

33 °F ~ 1472 °F 1 °F ± (3 % + 4 °F)

8. Måling med BENNING MM 1-1/ 1-2/ 1-3

8.1 Forberedelse af måling

BENNING MM 1-1/ 1-2/ 1-3 må kun benyttes og opbevares ved de angivne opbevarings- og arbejdstemperaturbetingelser; undgå vedvarende solindstråling.

• Angivelser af mærkespænding og mærkestrøm på sikkerhedsmåleledningerne kontrolleres. De til leverancen hørende sikkerhedsmåleledninger overholder mærkespænding og mærkestrøm for BENNING MM 1-1/ 1-2/ 1-3.
• Sikerhedsmåleledningernes isolering kontrolleres. Hvis isoleringen er beskadiget, skal sikkerhedsmåleledningerne øjeblikkeligt tages ud af brug.
• Sikkerhedsmåleledningerne testes for gennemgang. Hvis lederen i sikkerhedsmåleledningen er brudt, skal sikkerhedsmåleledningen øjeblikkeligt tages ud af brug.
• Før en anden funktion vælges på drejeomskifteren 8, skal sikkerhedsmåleledningerne fjernes fra målepunktet.
• Stærke støjkilder i nærheden af BENNING MM 1-1/ 1-2/ 1-3 kan føre til ustabil visning og til målefejl.

8.2 Spændings- og strømmåling

Max. spænding mod jordpotential skal overholdes! Elektrisk risiko!

Den største spænding, der må ligge på bøsningerne

- COM-bøsning 10

i BENNING MM 1-1/ 1-2/ 1-3 i forhold til jord, udgør 1000 V.

Elektrisk risiko!

Maksimal kredsløbsspænding med strømmåling 500 V! Ved sikkerhedsudløsning over 500 V er en beskadigelse af apparatet mulig. Et beskadiget apparat kan udgøre en elektrisk risiko!

8.2.1 Spændingsmåling

• Med drejeomskifteren 8 vælges den ønskede funktion (V AC) eller (V DC) på BENNING MM 1-1/ 1-2/ 1-3.
• Den sorte sikkerhedsmåleledning stikkes i COM-bøsningen 10 på BENNING MM 1-1/ 1-2/ 1-3.
• Den røde sikkerhedsmåleledning stikkes i bøsningen for V, Ω, ⚠, Hz ⑨ på BENNING MM 1-1/ 1-2/ 1-3.
• Sikkerhedsmåleledningerne bringes i kontakt med målepunkterne, måleværdien aflæses på digitaldisplayet ① på BENNING MM 1-1/ 1-2/ 1-3.

se figur 2: Jævnspændingsmåling

se figur 3: Vekselspændingsmåling

8.2.2 Strømmåling (BENNING MM 1-2/ 1-3)

• Med drejeomskifteren 8 vælges det ønskede område og den ønskede funktion (A AC) eller (A DC) på BENNING MM 1-2/ 1-3.
• Den sorte sikkerhedsmåleledning stikkes i COM-bøsningen 10 på BENNING MM 1-2/ 1-3.
• Den rade sikkerhedsmåleledning stikkes i bøsningen for V, Ω, -1, Hz 9

hhv. i bøsningen for 10 A-øområdet ⑪ (jævn- eller vekselstrøm op til 10 A) på BENNING MM 1-2/ 1-3.

- Sikkerhedsmåleledningerne bringes i kontakt med målepunkterne, måleværdien aflæses på digitaldisplayet ① på BENNING MM 1-2/ 1-3.

• Med drejeomskifteren 8 vælges den ønskede funktion (Ω) på BENNING MM 1-1/ 1-2/ 1-3.
• Den sorte sikkerhedsmåleledning stikkes i COM-bøsningen 10 på BENNING MM 1-1/ 1-2/ 1-3.
• Den røde sikkerhedsmåleledning stikkes i bøsningen for V, Ω, -1, Hz ⑨ på BENNING MM 1-1/ 1-2/ 1-3.
• Sikkerhedsmåleledningerne bringes i kontakt med målepunkterne, måleværdien aflæses på digitaldisplayet ① på BENNING MM 1-1/ 1-2/ 1-3.

se figur 6: Modstandsmåling

8.4 Diodetest

• Med drejeomskifteren 8 vælges den ønskede funktion () på BENNING MM 1-1/ 1-2/ 1-3.
• Den sorte sikkerhedsmåleledning stikkes i COM-bøsningen 10 på BENNING MM 1-1/ 1-2/ 1-3.
• Den røde sikkerhedsmåleledning stikkes i bøsningen for V, Ω, -1, Hz ⑨ på BENNING MM 1-1/ 1-2/ 1-3.
• Sikkerhedsmåleledningerne bringes i kontakt med diodetilledningerne, måleværdien aflæses på digitaldisplayet ① på BENNING MM 1-1/ 1-2/ 1-3.
• For en normal Si-diode, påtrykt i lederetningen, vises gennemgangsspændingen mellem 0,400 V og 0,900 V. Visningen "000" henviser til en kortslutning i dioden, visningen "OOL" henviser til et brud i dioden.
• For en diode, påtrykt i spærreretningen, vises "OL". Hvis dioden er fejlbehæftet, vises "000" eller andre værdier.

se figur 7: Diodetest

8.5 Gennemgangstest med brummer

• Med drejeomskifteren 8 vælges den ønskede funktion () på BENNING MM 1-1/ 1-2/ 1-3.
• Den sorte sikkerhedsmåleledning stikkes i COM-bøsningen 10 på BENNING MM 1-1/ 1-2/ 1-3.
• Den røde sikkerhedsmåleledning stikkes i bøsningen for V, Ω, H-, Hz ⑨ på BENNING MM 1-1/ 1-2/ 1-3.
• Sikkerhedsmåleledningerne bringes i kontakt med målepunkterne. Underskrider ledningsmodstanden mellem COM-bøsningen 10 og bøsningen for V, Ω, -1+, Hz 9 25 Ω, lyder den indbyggede brummer i BENNING MM 1-1/ 1-2/ 1-3.

se figur 8: Gennemgangstest med brummer

8.6 Kapacitansmåling (BENNING MM 1-2/ 1-3)

Kondensatorer aflades fuldstændigt før kapacitansmålinger! Bøsningerne for kapacitansmåling må aldrig påtrykkes spænding! Apparatet kan blive beskadiget eller ødelagt! Et beskadiget appaprat kan udgøre en elektrisk risiko!

• Med drejeomskifteren 8 vælges den ønskede funktion (-H-) på BENNING MM 1-2/ 1-3.
• Kondensatorens polaritet fastslås, og kondensatoren aflades fuldstændigt.
• Den sorte sikkerhedsmåleledning stikkes i COM-bøsningen 10 på BENNING MM 1-2/ 1-3.
• Den røde sikkerhedsmåleledning stikkes i bøsningen for V, Ω, -1+, Hz ⑨ på BENNING MM 1-2/ 1-3.
• Sikkerhedsmåleledningerne bringes i kontakt med den afladede kondensator i overensstemmelse med dens polaritet, måleværdien aflæses på digitaldisplayet ① på BENNING MM 1-2/ 1-3.

se figur 9: Kapacitansmåling

8.7 Frekvensmåling (BENNING MM 1-2/ 1-3)

• Med drejeomskifteren 8 vælges den ønskede funktion (Hz) på BENNING MM 1-2/ 1-3.
• Den sorte sikkerhedsmåleledning stikkes i COM-bøsningen 10 på BENNING MM 1-2/ 1-3.
• Den røde sikkerhedsmåleledning stikkes i bøsningen for V, Ω, Hz 9 på BENNING MM 1-2/ 1-3. Vær opmærksom på den minimale følsomhed for

frekvensmålinger på BENNING MM 1-2/ 1-3!

- Sikkerhedsmåleledningerne bringes i kontakt med målepunkterne, måleværdien aflæses på digitaldisplayet ① på BENNING MM 1-2/ 1-3.

• Med drejeomskifteren ⑧ vælges den ønskede funktion (°C eller °F) på BENNING MM 1-3.
• Temperaturadapteren med temperaturmåleledningen forbindes med korrekt polaritet med COM-bøsningen (-) 10 og bøsningen for V, Ω, +, Hz (+) 9.
• Temperaturmåleledningens ende anbringes i området med den varmekilde, der skal kontrolleres. Måleværdien aflæses på digitaldisplayet ① på BENNING MM 1-3.

8.9 Spændingsindikator

Spændingsindikatorfunktionen er mulig i enhver stilling af drejeomskifteren. Som spændingsindikator er ingen måleledninger nødvendige (berøringsfri registrering af et vekselfelt). I hoved-området bag LEDen findes registreringsføleren. Ved aktivering af "VoltSensor"-tasten ⑤ slukkes visningsdisplayet (såfremt det var tændt). Lokaliseres en fasespænding, lyder et akustisk signal, og et rødt LED-signal ⑬ lyser. En visning fremkommer kun i jordede vekselstrømsnet! Med en énpolet måleledning kan også fasen undersøges.

Praktisk tip:

Afbrydelser (kabelbrud) i fritliggende kabler, f.eks. kabeltromler, lyskæder osv., kan følges fra forsyningsstedet (fasen) til brudstedet.

se figur 12: Spændingsindikator med brummer

8.9.1 Fasetest

• Den røde sikkerhedsmåleledning stikkes i bøsningen for V, Ω, -1+, Hz ⑨ på BENNING MM 1-1/ 1-2/ 1-3.
• Sikkerhedsmåleledningen bringes i kontakt med målepunktet (installationsdelen), og tasten "VoltSensor" ⑤ aktiveres.
• Hvis den røde LED lyser, og et akustisk signal lyder, ligger fasen for en jordet vekselspænding i dette målepunkt (installationsdel).

9. Vedligeholdelse

Før åbning skal BENNING MM 1-1/ 1-2/ 1-3 ubetinget gøres spændingsfrit! Elektrisk risiko!

Arbejdet på det åbnede BENNING MM 1-1/ 1-2/ 1-3 under spænding er udelukkende forbeholdt fagfolk, der samtidigt skal træffe foranstaltninger til ulykkesforebyggelse.

Sådan gøres BËNNING MM 1-1/ 1-2/ 1-3 spændingsfrit, før apparatet åbnes:

Først fjernes begge sikkerhedsmåleledninger fra måleobjektet.

- Derpå fjernes begge sikkerhedsmåleledninger fra BENNING MM 1-1/1-2/1-3.

- Drejeomskifteren ⑧ drejes til stillingen "OFF".

9.1 Sikring af apparatet

Under bestemte forudsætninger kan sikkerheden ved omgang med BENNING MM 1-1/ 1-2/ 1-3 ikke længere garanteres, f.eks. ved:

• Synlige skader på huset,
• Fejl ved målinger,
• Registrérbare følger af længere opbevaring under ikke-tilladte betingelser, og

I disse tilfælde skal BENNING MM 1-1/ 1-2/ 1-3 øjeblikkeligt afbrydes, fjernes fra målepunkterne og sikres mod ny benyttelse.

9.2 Rengøring

Huset renses udvendigt med en ren og tør klud (undtagelse specielle renseservietter). Anvend ingen opløsnings og/eller skuremidler for at rense apparatet. Vær ubetinget opmærksom på, at batterikassen og batterikontakterne ikke forurenes af udsivende batteri-elektrolyt.

Såfremt elektrolyt-forureninger eller hvide aflejringer er til stede i området omkring batteriet eller batterihuset, renses også disse med en tør klud.

9.3 Batteriskift

Før åbning skal BENNING MM 1-1/ 1-2/ 1-3 ubetinget gøres spændingsfrit! Elektrisk risiko!

BENNING MM 1-1/ 1-2/ 1-3 strømforsynes fra to indbyggede 1,5 V batterier. Et batteriskift (se figur 13) er nødvendigt, hvis batterisymbolet ③ fremkommer i displayet ①.

Sådan skiftes batteriet:

• Sikkerhedsmåleledningerne fjernes fra målekredsen.
• Sikkerhedsmåleledningerne fjernes fra BENNING MM 1-1/ 1-2/ 1-3.
• Drejeomskifteren ⑧ drejes til stillingen "OFF".

• BENNING MM 1-1/ 1-2/ 1-3 lægges på forsiden, og skruen løsnes fra batteridækslet.

• Batteridækslet løftes op fra underdelen.

• De afladede batterier tages ud af batterikassen.
• De nye batterier anbringes med korrekt polaritet i batterikassen.
• Batteridækslet i hoved-området klikes på underdelen, og skruen strammes.

se figur 13: Batteriskift

Bidrag til bevarelse af miljøet! Batterier hører ikke hjemme i husholdningsaffaldet. De kan afleveres på et indsamlingssted for gamle batterier og farligt affald. Information fås hos kommunen.

9.4 Skift af sikring (BENNING MM 1-2/ 1-3)

Før åbning skal BENNING MM 1-2/ 1-3 ubetinget gøres spændingsfrit! Elektrisk risiko!

BENNING MM 1-2/ 1-3 beskyttes mod overbelastning af en indbygget sikring (G-smelteindsats) 10 A (se figur 14)

Sådan skiftes sikringen:

• Sikkerhedsmåleledningerne fjernes fra målekredsen.
• Sikkerhedsmåleledningerne fjernes fra BENNING MM 1-2/ 1-3.
• Drejeomskifteren ⑧ drejes til stillingen "OFF".
• BENNING MM 1-2/ 1-3 lægges på forsiden, og skruen løsnes fra batteridækslet.
• Batteridækslet løftes op fra underdelen.
• Batterierne tages ud af batterikassen.
• Ophængningsanordningen 12 fjernes fra bunden af huset (med en lille kærvskruetrækker frigøres låsepalen).
• De fire skruer løsnes fra bunden af huset.

Ingen skruer i det trykte kredsløb i BENNING MM 1-2/ 1-3 må løsnes!

• Bunden af huset løftes op fra frontdelen.
• En ende af den defekte sikring vippes ud af sikringsholderen.
• Den defekte sikring vippes helt ud af sikringsholderen.
• Den nye sikring med samme mærkestrøm, samme udløsningskarakteristik og samme dimension sættes i.
• Den nye sikring anbringes midt i holderen.
• Bunden sættes forsigtigt på. Påse ved lukning af bunden, at batterifjedrene i bunden af huset glider ind i deres åbninger!
• Bunden klikkes ned på frontdelen, og de fire skruer monteres.
• Ophængningsanordningen 12 klikkes ned på bagsiden af bunden.
• Batterierne lægges igen i batterikassen med korrekt polaritet, batteridækslet lukkes, og skruen strammes.

se figur 14: Sikringsskift

9.5 Kalibrering

For at opretholde måleresultaternes angivne nøjagtighed skal apparatet regelmæssigt kalibreres hos vor fabriksservice. Vi anbefaler et kalibreringsinterval på ét år. Apparatet sendes til følge adresse:

10. Anvendelse af ophængningsanordningen

• Sikkerhedsmåleledningerne kan opbevares ved, at de vikles om apparatet, og deres spidser beskyttes ved at klikkes på ophægningsanordningen 12 (se figur 15).
• En sikkerhedsmålelednng kan klikkes på ophægningsanordningen 12, så målespidsen står fri, og målespidsen sammen med BENNING MM 1-1/ 1-2/ 1-3 kan føres til et målepunkt.
• Støtten på bagsiden gør det muligt at opstille BENNING MM 1-1/ 1-2/ 1-3 skråt (letter aflæsningen) eller hænge det op (se figur 16).
• Ophængningsanordningen 12 har en ring, der kan benyttes som en ophængningsmulighed.
  se figur 15: Opvikling af sikkerhedsmåleledning
  se figur 16: Opstilling af BENNING MM 1-1/ 1-2/ 1-3

11. Tekniske data for måletilbehør, 4 mm sikkerhedsmåleledning ATL 2

• Norm: EN 61010-031,
• Maksimal målespænding mod jord () og målekategori: 1000 V CAT III, 600 V CAT IV,
• Maksimal målestrøm: 10 A,
• Beskyttelsesklasse II (回), gennemgående, dobbelt eller forstærket isolering,
• Tilsmudsningsgrad: 2,
• Længde: 1,4 m, AWG 18,
• Omgivelsesbetingelser:
  Barometerhøjde ved målinger: Max. 2000 m,
  Temperatur: 0 °C til + 50 °C, fugtighed: 50% til 80%
• Måleledninger må kun anvendes i fejlfri tilstand og iflg. denne vejledning, da den tilvejebragte beskyttelse ellers kan forringes.
• Tag måleledningen ud, hvis isoleringen er beskadiget, eller der er brud i ledning/stik.
• Måleledningens blanke kontaktspidser må aldrig berøres. Tag kun fat i håndområdet!
• De vinklede tilslutninger stikkes i test- eller måleapparatet.

12. Miljøbeskyttelse

Ved afslutningen af apparatets levetid afleveres det til et af de til rådighed stående retur- og opsamlingssystemer.
