MM 13 - πολυμέτρο BENNING - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Ψηφιακό πολύμετρο
Μάρκα	BENNING
Μοντέλο	MM 13
Διαστάσεις (Π x π x Υ)	156 x 74 x 44 mm
Βάρος	320 g (με σύστημα ανάρτησης και μπαταρίες)
Τροφοδοσία	2 μπαταρίες 1,5 V τύπου R3 (IEC LR06)
Διάρκεια ζωής μπαταριών	περίπου 250 ώρες (αλκαλικές μπαταρίες)
Οθόνη	LCD 3½ ψηφίων, ύψος 16 mm, μέγ. τιμή 2000
Κατηγορία υπέρτασης	CAT III 600 V, CAT II 1000 V
Βαθμός ρύπανσης	2
Τύπος προστασίας	IP30
Λειτουργίες μέτρησης	Συνεχής/εναλλασσόμενη τάση, συνεχές/εναλλασσόμενο ρεύμα (έως 10 A), αντίσταση, έλεγχος διόδων, έλεγχος συνέχειας, χωρητικότητα, συχνότητα, θερμοκρασία (°C/°F)
Κλίμακες συνεχούς τάσης	200 mV έως 1000 V (ακρίβεια ±0,5% + 2 ψηφία)
Κλίμακες εναλλασσόμενης τάσης	200 mV έως 750 V (ακρίβεια ±1,5% + 5 ψηφία, 50-500 Hz)
Κλίμακες συνεχούς ρεύματος	2 A / 10 A (ακρίβεια ±1,0% + 3 ψηφία)
Κλίμακες εναλλασσόμενου ρεύματος	2 A / 10 A (ακρίβεια ±1,5% + 5 ψηφία, 50-500 Hz)
Κλίμακες αντίστασης	200 Ω έως 20 MΩ (ακρίβεια ±0,7% έως ±1,5% + 3 ψηφία)
Έλεγχος συνέχειας	Ηχητικό σήμα για αντίσταση < 25 Ω
Κλίμακες χωρητικότητας	2 nF έως 2 mF (ακρίβεια ±1,9% + 8 ψηφία)
Κλίμακες συχνότητας	2 kHz έως 20 MHz (ακρίβεια ±0,01% + 1 ψηφίο)
Κλίμακες θερμοκρασίας	-20 °C έως 800 °C / -4 °F έως 1472 °F (ακρίβεια ±1% έως ±3%)
Ανιχνευτής τάσης χωρίς επαφή	VoltSensor, όριο ≥ 230 V AC
Αυτόματη απενεργοποίηση	Μετά από περίπου 10 λεπτά (απενεργοποιήσιμο)
Ασφάλεια προστασίας	10 A / 600 V, στιγμιαίας δράσης, 50 kA
Συντήρηση και καθαρισμός	Καθαρίζετε με στεγνό πανί · όχι διαλύτες ή λειαντικά
Ανταλλακτικά και επισκευασιμότητα	Ανταλλακτική ασφάλεια αναφ. 748263 · μπαταρίες τύπου R3 · συνιστάται βαθμονόμηση κάθε χρόνο

Συχνές ερωτήσεις - MM 13 BENNING

Πώς μετράω συνεχή τάση με το BENNING MM 13;

Επιλέξτε τη λειτουργία V DC με τον περιστροφικό διακόπτη. Συνδέστε το μαύρο καλώδιο στην υποδοχή COM και το κόκκινο στην υποδοχή V, Ω, Hz. Τοποθετήστε τους ακροδέκτες μέτρησης στα σημεία μέτρησης και διαβάστε την τιμή στην οθόνη.

Τι σημαίνει η ένδειξη 'OL' στο πολύμετρο;

Η ένδειξη OL (Over Load) υποδηλώνει υπέρβαση της κλίμακας μέτρησης ή ανοιχτό κύκλωμα. Μπορεί επίσης να σημαίνει ότι η δίοδος είναι ανάστροφα κατά τον έλεγχο διόδων.

Πώς αντικαθιστώ τις μπαταρίες του BENNING MM 13;

Θέστε τη συσκευή εκτός λειτουργίας (OFF) και αφαιρέστε τα καλώδια μέτρησης. Ξεβιδώστε το κάλυμμα του χώρου μπαταριών στο πίσω μέρος της συσκευής. Αντικαταστήστε τις δύο μπαταρίες 1,5 V τύπου R3 σεβόμενοι την πολικότητα. Κλείστε και βιδώστε ξανά.

Πώς χρησιμοποιώ τη λειτουργία ελέγχου συνέχειας;

Γυρίστε τον διακόπτη στο σύμβολο ελέγχου συνέχειας (δίοδος + κύμα). Συνδέστε τα καλώδια όπως για μέτρηση αντίστασης. Εάν η αντίσταση είναι μικρότερη από 25 Ω, ο βομβητής εκπέμπει ηχητικό σήμα.

Ποια είναι η μέγιστη τάση που μπορώ να μετρήσω με ασφάλεια;

Το BENNING MM 13 μπορεί να μετρήσει έως 1000 V DC και 750 V AC στην κατηγορία II. Τηρείτε τις κατηγορίες υπέρτασης: CAT III 600 V και CAT II 1000 V.

Πώς μετράω υψηλό ρεύμα (έως 10 A);

Επιλέξτε τη λειτουργία A AC ή A DC. Συνδέστε το κόκκινο καλώδιο στην υποδοχή 10 A (αντί για V, Ω, Hz) και το μαύρο στο COM. Μην υπερβαίνετε τα 10 A και τηρείτε τη μέγιστη διάρκεια για ρεύματα ≥ 7 A.

Πώς καθαρίζω το πολύμετρο;

Καθαρίστε το εξωτερικό με ένα καθαρό και στεγνό πανί. Μη χρησιμοποιείτε διαλύτες ή λειαντικά. Φροντίστε ο χώρος των μπαταριών να παραμένει καθαρός και στεγνός.

Πώς χρησιμοποιώ τον ανιχνευτή τάσης χωρίς επαφή (VoltSensor);

Πατήστε το κουμπί VoltSensor. Φέρτε το πολύμετρο κοντά σε έναν αγωγό. Εάν υπάρχει εναλλασσόμενη τάση ≥ 230 V ως προς τη γη, η κόκκινη LED ανάβει και ακούγεται ηχητικό σήμα.

Πώς αντικαθιστώ την ασφάλεια προστασίας;

Θέστε τη συσκευή εκτός τροφοδοσίας και αφαιρέστε τα καλώδια. Ανοίξτε τον χώρο μπαταριών και αφαιρέστε τις μπαταρίες. Ξεβιδώστε το κάτω περίβλημα. Αντικαταστήστε την ελαττωματική ασφάλεια με μια ασφάλεια 10 A / 600 V στιγμιαίας δράσης (αναφ. 748263). Συναρμολογήστε με αντίστροφη σειρά.

Τι κάνω εάν η συσκευή δεν ανάβει ή εμφανίζει το σύμβολο μπαταρίας;

Το σύμβολο μπαταρίας υποδηλώνει ότι οι μπαταρίες είναι αποφορτισμένες. Αντικαταστήστε τις δύο μπαταρίες 1,5 V τύπου R3. Εάν η συσκευή εξακολουθεί να μην ανάβει, ελέγξτε την πολικότητα των μπαταριών και την κατάσταση των επαφών.

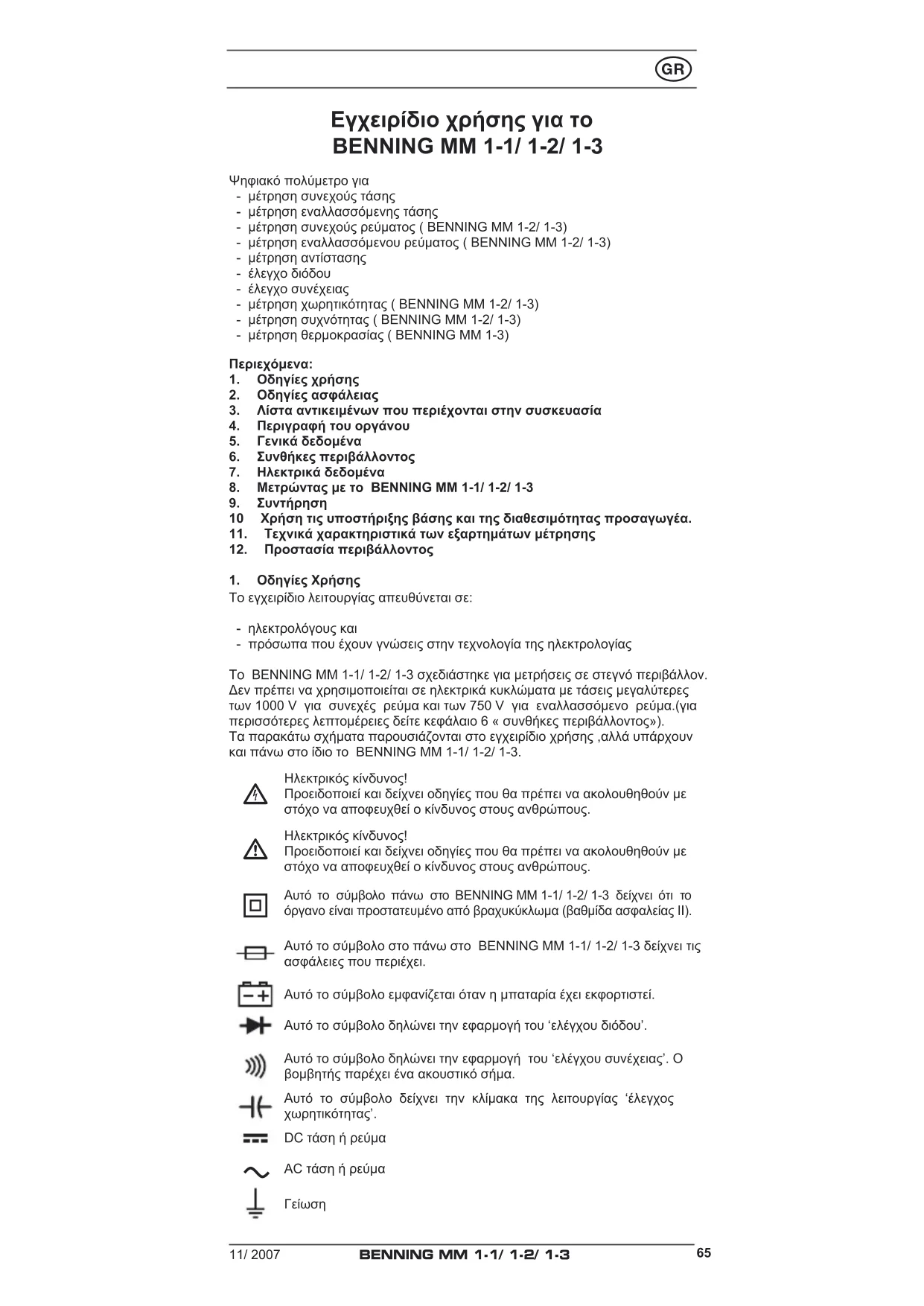

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ MM 13 BENNING

Εγχειρίδιο χρήσης για το BENNING MM 1-1/ 1-2/ 1-3

Ψηφιακό πολύμετρο για

• μέτρηση συνεχούς τάσης
• μέτρηση εναλλασσόμενης τάσης
• μέτρηση συνεχούς ρεύματος ( BENNING MM 1-2/ 1-3)
• μέτρηση εναλλασσόμενου ρεύματος ( BENNING MM 1-2/ 1-3)
• μέτρηση αντίστασης
• έλεγχο διόδου
• έλεγχο συνέχειας
• μέτρηση χωρητικότητας ( BENNING MM 1-2/ 1-3)
• μέτρηση συχνότητας ( BENNING MM 1-2/ 1-3)
• μέτρηση θερμοκρασίας ( BENNING MM 1-3)

Περιεχόμενα:

1. Οδηγίες χρήσης
2. Οδηγίες ασφάλειας
3. Λίστα αντικειμένων που περιέχονται στην συσκευασία
4. Περιγραφή του οργάνου
5. Γενικά δεδομένα
6. Συνθήκες περιβάλλοντος
7. Нлектрикá δεδομένα
8. Μετρώντας με το BENNING MM 1-1/ 1-2/ 1-3
9. Συντήρηση
   10 Χρήση τις υποστήριξης βάσης και της διαθεσιμότητας προσαγωγέα.
10. Τεχνικά χαρακτηριστικά των εξαρτημάτων μέτρησης
11. Προστασία περιβάλλοντος

1. Οδηγίες Χρήσης

Το εγχειρίδιο λειτουργίας απευθύνεται σε:

• ηλεκτρολόγους και
• πρόσωπα που έχουν γνώσεις στην τεχνολογία της ηλεκτρολογίας

To BENNING MM 1-1/ 1-2/ 1-3 σχεδιάστηκε για μετρήσεις σε στεγνό περιβάλλον. Δεν πρέπει να χρησιμοποιείται σε ηλεκτρικά κυκλώματα με τάσεις μεγαλύτερες των 1000 V για συνεχές ρεύμα και των 750 V για εναλλασσόμενο ρεύμα.(για περισσότερες λεπτομέρειες δείτε κεφάλαιο 6 « συνθήκες περιβάλλοντος»). Τα παρακάτω σχήματα παρουσιάζονται στο εγχειρίδιο χρήσης ,αλλά υπάρχουν και πάνω στο ίδιο το BENNING MM 1-1/ 1-2/ 1-3.

Ηλεκτρικός κίνδυνος!

Προειδοποιεί και δείχνει οδηγίες που θα πρέπει να ακολουθηθούν με στόχο να αποφευχθεί ο κίνδυνος στους ανθρώπους.

Ηλεκτρικός κίνδυνος!

Προειδοποιεί και δείχνει οδηγίες που θα πρέπει να ακολουθηθούν με στόχο να αποφευχθεί ο κίνδυνος στους ανθρώπους.

Αυτό το σύμβολο πάνω στο BENNING MM 1-1/ 1-2/ 1-3 δείχνει ότι το όργανο είναι προστατευμένο από βραχυκύκλωμα (βαθμίδα ασφαλείας II).

Αυτό το σύμβολο στο πάνω στο BENNING MM 1-1/ 1-2/ 1-3 δείχνει τις ασφάλειες που περιέχει.

Αυτό το σύμβολο εμφανίζεται όταν η μπαταρία έχει εκφορτιστεί.

Αυτό το σύμβολο δηλώνει την εφαρμογή του 'ελέγχου διόδου'.

Αυτό το σύμβολο δηλώνει την εφαρμογή του 'ελέγχου συνέχειας'. Ο βομβητής παρέχει ένα ακουστικό σήμα.

Αυτό το σύμβολο δείχνει την κλίμακα της λειτουργίας έλεγχος χωρητικότητας'.

DC τάση ή ρεύμα

AC τάση ή ρεύμα

Γείωση

2. Υπόδειξη ασφαλείας

Το όργανο έχει ελεγχθεί σύμφωνα με το

DIN VDE 0411 μέρος 1/ EN 61010-1

κι έχει φύγει από το εργοστάσιο σε πλήρως ασφαλή τεχνική κατάσταση.

Για να διατηρηθεί η κατάσταση αυτή και να διασφαλισθεί η ασφαλής λειτουργία της συσκευής ελέγχου, ο χρήστης πρέπει κάθε φορά να παρατηρεί τις σημειώσεις και τις προειδοποιήσεις που δίνονται σε αυτό το εγχειρίδιο οδηγιών.

Το όργανοθα πρέπει να χρησιμοποιείται μόνο σε ηλεκτ κυκλώματα εντός της κατηγορίας II για υπέρταση, με αγωγό για 1000 V max ως προς γη ή εντός της κατηγορίας III για υπέρταση με έναν αγωγό για 600 V ως προς γη.

Θυμηθείτε ότι κάθε εργασία πάνω σε ηλεκτρικά εξαρτήμ. κάθε είδους είναι επικίνδυνη. Ακόμα και χαμηλές τάσεις τι 30 V AC και των 60 V CD μπορούν να αποδειχθούν επικίνδυνες για την ανθρώπινη ζωή.

Αν παρατηρηθεί ότι η ασφαλής λειτουργία της συσκευή ελέγχου δεν είναι πλέον εφικτή, τότε θα πρέπει να διακόπτεται η λειτουργία αμέσως και να ασφαλίζεται η συσκευή, ώστε να αποφεύγεται η πιθανότητα να τεθεί σε λειτουργία κατά λάθος.

Μπορεί να υποτεθεί ότι δεν υπάρχει πλέον ασφαλής λειτουργία :

- αν το όργανο ή τα καλώδια μετρήματος δείχνουν σημάδια φθοράς, ή

- αν η συσκευή ελέγχου δεν λειτουργεί πλέον, ή

- μετά από μακρές περιόδους φύλαξης κάτω από δυσμενείς συνθήκες, ή

- μετά από έκθεση σε βίαιη μεταφορά.

Για να αποφύγετε τον κίνδυνο,

• μην ακουμπάτε σε απολήξεις των καλωδίων με φθαρμένη επένδυση
• εισάγετε τα καλώδια μέτρησης στις κατάλληλα σχεδιασμένες υποδοχές μετρήματος στο πολύμετρο.

3. Λίστα αντικειμένων που περιέχονται στην συσκευασία

Το πακέτο του BENNING MM 1-1/ 1-2/ 1-3 αποτελείται από τα παρακάτω μέρη:

3.1 'Eva BENNING MM 1-1/ 1-2/ 1-3,
3.2 Ένα καλώδιο μέτρησης ασφαλείας, κόκκινο (Μ = 1,4 m, άκρη ∅ = 4 mm)
3.3 Ένα καλώδιο μέτρησης ασφαλείας, μαύρο (M = 1,4 m, άκρη ∅ = 4 mm)
3.4 Ένας αντάπτορας μέτρησης με αισθητήρα θερμοκρασίας ,τύπου Κ (BENNING MM 1-3)
3.5 Λαστιχένια διαθεσιμότητα προσαρμογέα
3.6 Ένα προστατευτικό τσαντάκι για την μεταφορά του.
3.7 Δύο μπαταρίες 1,5 V (ενσωματωμένες στην μονάδα)
3.8 Mía ασφάλειεα (ενσωματωμένη στην μονάδα) ( BENNING MM 1-2/ 1-3)
3.9 Ένα εγχειρίδιο λειτουργίας

Οδηγίες για τα αναλώσιμα εξαρτήματα:

- To BENNING MM 1-1/ 1-2/ 1-3 τροφοδοτείται από δύο μπαταρίες 1,5 V (IEC 6 LR 03).

- To BENNING MM 1-2/ 1-3 περιλαμβάνει μία ασφάλεια προστασίας για υπερφόρτωση:

Μία ασφάλεια στα 10 Α ταχείας τήξης (600 V), 50 kA (κωδικός 748263)

- Τα προαναφερόμενα καλώδια ασφαλείας ATL-2 (δοκιμασμένο υλικό) είναι ελεγμένα σύμφωνα με το CAT III 1000 V και για ρεύμα έντασης πάνω από 10 Α.

4. Περιγραφή του οργάνου

Βλέπε σχήμα 1a, 1b, 1c : Μπροστινή όψη

Η οθόνη και τα στοιχεία λειτουργίας που φαίνονται στο σχήμα 1α, 1β και 1c είναι τα ακόλουθα:

① ψηφιακή οθόνη, για διάβασμα των μετρήσεων και απεικόνιση των εκτός κλίμακας ενδείξεων.
② απεικόνιση της πολικότητας,
③ απεικόνιση της μπαταρίας, φαίνεται όταν η μπαταρία έχει εκφορτιστεί
4 MAX/ MIN πλήκτρο, αποθηκεύει στη μνήμη την μεγαλύτερη και την μικρότερη μέτρηση ( BENNING MM 1-2/ 1-3)
5 Πλήκτρο αισθητήρα τάσης (VoltSensor), για να καθορίζεται η τάση ΑС ως

προς την γη

6 RANGE πλήκτρο κλίμακας, περιστρέφει ανάμεσα σε αυτόματη και χειροκίνητη κλίμακα μέτρησης.

⑦ HOLD πλήκτρο, αποθηκεύει στη μνήμη την μέτρηση

⑧ Περιστρεφόμενος διακόπτης, για επιλογή της λειτουργίας μέτρησης.

⑨ Υποδοχή (θετική ^1 ), για V, Ω, -Hz,

⑩ Υποδοχή COM, υποδοχή για μέτρηση ρεύματος, τάσης, αντίστασης, συχνότητας, θερμοκρασίας, χωρητικότητα, συνέχεια και έλεγχο διόδων

⑪ Υποδοχή (θετική¹), για 10 Α κλίμακες, για εντάσεις μέχρι 10 Α (BENNING MM 1-2/ 1-3)

⑫ Διαθεσιμότητα προσαρμογέα

⑬ LED, για ένδειξης τάσης

1) Η πολικότητα απεικονίζεται αυτόματα για DC εντάσεις και τάσεις που αναφέρονται σε αυτές

5. Γενικά στοιχεία

5.1 Γενικά δεδομένα πάνω στο πολύμετρο

5.1.1 Η ψηφιακή οθόνη ① είναι σχεδιασμένη σαν 3½-ψήφιος ενδείκτης υγρού κρυστάλλου με ύψος ψηφίου 16 mm και δεκαδικό μέρος. Η μεγαλύτερη τιμή που μπορεί να απεικονιστεί είναι 2000.

5.1.2 Ο δείκτης πολικότητας ② λειτουργεί αυτόματα. Μόνο μια πολικότητα αντίθετη σε αυτή που έχουμε ορίσει στην υποδοχή δηλώνεται με ‘-’.

5.1.3 Όταν έχουμε υπερφόρτιση αυτό απεικονίζεται με την ένδειξη 'OL' ή '-OL' και καμιά φορά με ακουστικό σήμα.

Προσοχή: δεν υπάρχει κάποια ένδειξη ή προειδοποίηση κατά την πλήρη υπερφόρτιση.

5.1.4 Η λειτουργία του “MAX/ MIN” πλήκτρου ④ είναι να εγγράφει και να αποθηκεύει την χαμηλότερη και την υψηλότερη μέτρηση αυτόματα, την κλίμακα μέτρησης την προεπιλέγουμε με το πλήκτρο “RANGE”. Πατώντας το πλήκτρο φαίνονται οι παρακάτω τιμές.

“MAX” δείχνει την τιμή της μέγιστης μέτρησης που έχει αποθηκευτεί και “MIN” δείχνει την τιμή της ελάχιστης μέτρησης που έχει αποθηκευτεί. Ο συνεχής καθορισμός της τιμής MAX/ MIN μπορεί να σταματήσει ή να ξεκινήσει πατώντας το πλήκτρο „HOLD“ ⑦. Πατώντας το πλήκτρο “MAX/ MIN” (ένα δεύτερο), η συσκευή επιστρέφει πίσω στην κανονική λειτουργία.

5.1.5 Το πλήκτρο κλίμακας RANGE ⑥ είναι για να μεγαλώνει χειροκίνητα την ακτίνα μέτρησης, ενώ συγχρόνως αχνοσβήνεται στην οθόνη η ένδειξη 'AUTO'.Όταν το πλήκτρο πατηθεί παρατεταμένα (1 δεύτερπ), επιλέγεται αυτόματα η επιλογή κλίμακας (ένδειξη 'AUTO').

5.1.6 HOLD-αποθηκεύει την τιμή που διαβάζουμε: Όταν πιέσουμε το πλήκτρο "HOLD" ⑦, η μέτρηση που εκείνη την στιγμή διαβάζει το μηχάνημα αποθηκεύεται στη μνήμη. Συγχρόνως εμφανίζεται στην οθόνη η ένδειξη "HOLD". Αν πατήσουμε για δεύτερη φορά το πλήκτρο "HOLD", η συσκευή επιστρέφει στην λειτουργία μέτρησης.

5.1.7 Ο ονομαστικός ρυθμός μέτρησης του BENNING MM 1-1/ 1-2/ 1-3 είναι δύο μετρήσεις το δευτερόλεπτο, για την ψηφιακή απεικόνιση.

5.1.8 To BENNING MM 1-1/ 1-2/ 1-3 μπαίνει εντός και εκτός λειτουργίας περιστρέφοντας το διακόπτη ⑧. Εκτός λειτουργίας είναι η θέση "OFF".

5.1.9 To BENNING MM 1-1/ 1-2/ 1-3 βγαίνει αυτόματα εκτός λειτουργίας μετά από περίπου 10 λεπτά αναμονής (ΑΡΟ, Auto-Power-Off). Μπαίνει ξανά σε λειτουργία , όταν πατηθεί ένα πλήκτρο ή γυριστεί ο περιστρεφόμενος διακόπτης. Ένα ακουστικό σήμα προειδοπειεί την διακοπή λειτουργίας. Η αυτόματη διακοπή λειτουργίας απενεργοποιείται αν πατηθεί το πλήκτρο “RANGE” και ταυτόχρονα βάζουμε το BENNING MM 1-1/ 1-2/ 1-3 από τη θέση “OFF” σε λειτουργία.

5.1.10 Ο συντελεστής θερμοκρασίας για τις τιμές των μετρήσεων: 0,15 x (καθορισμένη ακρίβεια μέτρησης)/ °C < 18 °C ή > 28 °C σχετική με την τιμή στην θερμοκρασία αναφοράς των 23 °.

5.1.11 To BENNING MM 1-1/ 1-2/ 1-3 τροφοδοτείται από δύο μπαταρίες 1,5 V (IEC 6 LR 03).

5.1.12 Όταν η τάση της μπαταρίας πέφτει κάτω από μια συγκεκριμένη τάση λειτουργίας για το BENNING MM 1-1/ 1-2/ 1-3, εμφανίζεται στην οθόνη ① η ένδειξη μπαταρίας ③.

5.1.13 Η διάρκεια ζωής μιας μπαταρίας είναι περίπου 250 ώρες (αλκαλικκες μπαταρίες)

5.1.14 Διαστάσεις οργάνου:

(M x Π x Y) = 156 x 74 x 44 mm με διαθεσιμότητα προσαρμογέα

Βάρος οργάνου: 320 gr με διαθεσιμότητα προσαρμογέα και μπαταρία

5.1.15 Τα καλώδια μέτρησης ασφαλείας είναι 4 mm τύπου βύσματος και κατάλληλα για την τάση και την ισχύ εντός κλίμακας του BENNING MM 1-1/ 1-2/ 1-3.

5.1.16 To BENNING MM 1-1/ 1-2/ 1-3 Μπορεί να εγκατασταθεί με τρόπο όπως αναδιπλώμενη υποστήριξη ή μπορεί να προσκολληθεί με τον τρόπο του

διαθέσιμου προσαρμογέα.

5.1.17 To BENNING MM 1-1/ 1-2/ 1-3 είναι εφοδιασμένο με έναν ανιχνευτή ως δείκτης τάσης στο πάνω μέρος των τοπικών εναλλασσόμενων τάσεων.

6. Συνθήκες περιβάλλοντος

• To BENNING MM 1-1/ 1-2/ 1-3 είναι σχεδιασμένο μόνο για μετρήσεις σε στεγνό περιβάλλον.
• Μέγιστο βαρομετρικό ύψος κατά την διάρκεια της μέτρησης : 2000m
• Κατηγορία υπερφόρτισης / κατηγορία set-up : IEC 60664-1/ IEC 61010-1 → 600 V κατηγορία III; 1000 V κατηγορία II
• Βαθμός μόλυνσης : 2
• Σύστημα προστασίας : IP 30 DIN VDE 0470-1 IEC/ EN 60529).

To IP 30 σημαίνει: Προστασία από πρόσβαση σε επικίνδυνα μέρη και προστασία από στερεές προσμίξεις διαμέτρου > 2,5 mm, (3 - πρώτο ψηφίο). Καμία προστασία στο νερό, (0 - δεύτερο ψηφίο).

- Θερμοκρασία λειτουργίας και σχετιζόμενη υγρασία :

Σε θερμοκρασία λειτουργίας 0 °C μέχρι 30 °C : σχετιζόμενη υγρασία μικρότερη του 80 %.

Σε θερμοκρασία λειτουργίας 31 °C μέχρι 40 °C : σχετιζόμενη υγρασία κάτω από 75 %.

Σε θερμοκρασία λειτουργίας 41 °C μέχρι 50 °C : σχετιζόμενη υγρασία κάτω από 45 %.

- Θερμοκρασία αποθήκευσης : To BENNING MM 1-1/ 1-2/ 1-3 μπορεί να αποθηκευτεί σε θερμοκρασίες από - 15 °C μέχρι + 60 °C (υγρασία 0 μέχρι 80 %). Οι μπαταρίες πρέπει να έχουν αφαιρεθεί από την συσκευή.

7. Нлектрика δεδομένα

Σημείωση : Η ακρίβεια της μέτρησης δηλώνεται ως το σύνολο

- μιας σχετικής αναλογίας της τιμής της μέτρησης και

ένα αριθμό ψηφίων (αριθμητικά βήματα από τη τελευταία μέτρηση ).

Αυτή η ακρίβεια μέτρησης δηλώνεται για θερμοκρασίες από 18 ℃ μέχρι 28 ℃ και αντίστοιχη μέγιστη υγρασία 80 %.

7.1 Κλίμακα μέτρησης συνεχούς τάσης

Η αντίσταση εισόδου είναι 10 ΜΩ.

Κλίμακα μέτρησης *3	Ανάλυση Ακρίβεια μέτρησης		Προστασία υπερφόρτισης
200 mV 100 μV	±	(0,5 % από αυτό που διαβάζουμε + 2 ψηφία)	1000 VDC
2 V	1 mV	± (0,5 % από αυτό που διαβάζουμε + 2 ψηφία)	1000 VDC
20 V	10 mV	± (0,5 % από αυτό που διαβάζουμε + 2 ψηφία)	1000 VDC
200 V	100 mV	± (0,5 % από αυτό που διαβάζουμε + 2 ψηφία)	1000 VDC
1000 V	1 V	± (0,5 % από αυτό που διαβάζουμε + 2 ψηφία)	1000 VDC

7.2 Κλίμακα μέτρησης εναλλασσόμενης τάσης

Η αντίσταση εισόδου είναι 10 ΜΩ παράλληλη σε 100 pF .

Κλίμακα μέτρησης *3	Ανάλυση	Ακρίβεια μέτρησης *1 στην ακτίνα συχνότητας 50 Hz - 300 Hz	Προστασία υπερφόρτισης
200 mV	100 μV	± (2,0 % από αυτό που διαβάζουμε + 5 ψηφία) *2	750 V_eff
2 V	1 mV	± (1,5 % από αυτό που διαβάζουμε + 5 ψηφία) *2	750 V_eff
στην ακτίνα συχνότητας 50 Hz - 500 Hz
20 V	10 mV	± (1,5 % από αυτό που διαβάζουμε + 5 ψηφία) *2	750 V_eff
200 V	100 mV	± (1,5 % από αυτό που διαβάζουμε + 5 ψηφία) *2	750 V_eff
750 V	1 V	± (1,5 % από αυτό που διαβάζουμε + 5 ψηφία) *2	750 V_eff

Η τιμή μέτρησης του BENNING MM 1-1/ 1-2/ 1-3 υπολογίζεται από μέση τιμή ανόρθωσης και αποτυπώνεται ως πραγματική τιμή.

*1 Η ακρίβεια μέτρησης είναι προσαρμοσμένη σε τύπο ημιτονικής μορφής καμπύλη. Σε μη-ημιτονοειδή καμπύλες , η τιμή που απεικονίζεται είναι λιγότερο ακριβής. Το πρόσθετο σφάλμα για τους ακόλουθους συντελεστές κορυφής (crest factors) είναι όπως παρακάτω:

Crest-Factor από 1,4 έως 3,0 πρόσθετο σφάλμα ± 1,5 %

Crest-Factor από 3,0 έως 4,0 πρόσθετο σφάλμα ± 3 %

*2 Ισχύει γιατύπο ημιτονικής μορφής καμπύλης 50 Hz/ 60 Hz

*3 Για επιλογή της αυτόματης επιλογής κλίμακας (AUTO), το σημείο αλλαγής μπορεί να είναι ήδη στην τιμή 1400!

7.3 Κλίμακες συνεχούς ρεύματος ( BENNING MM 1-2/ 1-3)

Προστασία υπερφόρτισης :

- 10 A (600 V), αντίσταση, 50 kA, ταχεία σε 10 A είσοδο (BENNING MM 1-2/ 1-3)

Κλίμακα μέτρησης	Ανάλυση Ακρίβεια μέτρησης		Απελευθέρωση ηλεκτρικής τάσης
2 A 1 mA		± (1,0 % από αυτό που διαβάζουμε + 3 ψηφία)	2 V max.
10 A *2	10 mA	± (1,0 % από αυτό που διαβάζουμε + 3 ψηφία)	2 V max.

7.4 Κλίμακες εναλλασσόμενου ρεύματος (BENNING MM 1-2/ 1-3)

Προστασία υπερφόρτισης:

- 10 A (600 V), αντίσταση, 50 kA, ταχεία σε 10 A είσοδο (BENNING MM 1-2/ 1-3)

Κλίμακα μέτρησης	Ανάλυση	Ακρίβεια μέτρησης *1 στην ακτίνα συχνότητας 50 Hz - 500 Hz	Απελευθέρωση ηλεκτρικής τάσης
2 A 1 mA		± (1,5 % από αυτό που διαβάζουμε + 5 ψηφία)	2 V max.
10 A *2	10 mA	± (1,5 % από αυτό που διαβάζουμε + 5 ψηφία)	2 V max.

Η τιμή μέτρησης υπολογίζεται από μέση τιμή ανόρθωσης και αποτυπώνεται ως r.m.s. τιμή.

*1 Η ακρίβεια μέτρησης καθορίζεται από την ημιτονική καμπύλη. Σε περίπτωση συνημιτονικών καμπυλών, η ακρίβεια της αναφερόμενης τιμής μειώνεται. Επιπλέον, ένα επιπλέον αποτέλεσμα λάθους υπάρχει για τους ακόλουθους συντελεστές λάθους:

Crest-Factor από 1,4 έως 3,0 πρόσθετο σφάλμα ± 1,5 %

Crest-Factor από 3,0 έως 4,0 πρόσθετο σφάλμα ± 3 %

*2 Από τιμές ρεύματος ≥ 7 Α είναι περιορισμένος ο μέγιστος επιτρεπτός χρόνος έναυσης.

Τιμή μέτρησης Μέγιστος χρόνος μέτρησης Ελάχιστος χρόνος παύσης
10 A	4 min.	10 min.
9 A	5 min.	10 min.
8 A	7 min.	10 min.
7 A	10 min.	10 min.

7.5 Κλίμακες αντίστασης

Προστασία υπερφόρτισης για αντίσταση : 600 V _eff

Κλίμακα μέτρησης *3	Ανάλυση	Ακρίβεια μέτρησης	Μέγιστη τάση χωρίς φορτίο
200 Ω	0,1 Ω	± (0,7 % από αυτό που διαβάζουμε + 3 ψηφία)	1,3 V
2 kΩ	1 Ω	± (0,7 % από αυτό που διαβάζουμε + 3 ψηφία)	1,3 V
20 kΩ	10 Ω	± (0,7 % από αυτό που διαβάζουμε + 3 ψηφία)	1,3 V
200 kΩ	100 Ω	± (0,7 % από αυτό που διαβάζουμε + 3 ψηφία)	1,3 V
2 MΩ	1 kΩ	± (1,0 % από αυτό που διαβάζουμε + 3 ψηφία)	1,3 V
20 MΩ	10 kΩ	± (1,5 % από αυτό που διαβάζουμε + 3 ψηφία)	1,3 V

Για επιλογή της αυτόματης επιλογής κλίμακας (AUTO), το σημείο αλλαγής μπορεί να είναι ήδη στην τιμή 1400!

7.6 Έλεγχος διόδων και συνέχειας

Η καθορισμένη ακρίβεια μέτρησης αναφέρεται σε τάση από 0,4 V έως 0,8 V.

Προστασία υπερφόρτισης για έλεγχο διόδου : 600 V _eff .

Ο ενσωματωμένος βομβητής ηχεί σε αντίσταση R < 25 Ω.

Κλίμακα μέτρησης	Ανάλυση	Ακρίβεια μέτρησης	Μέγιστο ρεύμα μέτρησης	Μέγιστη τάση χωρίς φορτίο
	10 mV	± (1,5 % από αυτό που διαβάζουμε + 5 ψηφία)	1,5 mA	2,0 V

7.7 Κλίμακες χωρητικότητας ( BENNING MM 1-2/ 1-3)

Συνθήκες: οι πυκνωτές εκφορτίζονται και συνδέονται σε σχέση με την καθορισμένη πολικότητα.

Προστασία υπερφόρτισης για μετρήσεις χωρητικότητας: 600 V _eff .

Κλίμακα μέτρησης Ανάλυση Ακρίβεια μέτρησης

2 nF 1 pF	± (1,9 % από αυτό που διαβάζουμε + 8 ψηφία)
20 nF 10 pF	± (1,9 % από αυτό που διαβάζουμε + 8 ψηφία)
200 nF 100 pF	± (1,9 % από αυτό που διαβάζουμε + 8 ψηφία)
2 μF 1 nF	± (1,9 % από αυτό που διαβάζουμε + 8 ψηφία)
20 μF 10 nF	± (1,9 % από αυτό που διαβάζουμε + 8 ψηφία)
200 μF 100 nF	± (1,9 % από αυτό που διαβάζουμε + 8 ψηφία)
2 mF 1 μF	± (1,9 % από αυτό που διαβάζουμε + 8 ψηφία)

< 10 ψηφία στην περίπτωση της ένδειξης διακύμανσης

7.8 Κλίμακες συχνότητας ( BENNING MM 1-2/ 1-3)

Προστασία υπερφόρτισης για μετρήσεις συχνότητας: 600 V _eff .

Ελάχιστο πλάτος παλμού > 25 ns; περιορισμός κύκλου λειτουργίας > 30 % και

< 70 %

Κλίμακα μέτρησης	Ανάλυση Ακρίβεια μέτρησης για 5 V		eff max Ευαισθησία
2 kHz	1 Hz	± (0.01 % από αυτό που διαβάζουμε + 1 ψηφίο)	>1,5 < 5 V_eff
20 kHz	10 Hz	± (0.01 % από αυτό που διαβάζουμε + 1 ψηφίο)	>1,5 < 5 V_eff
200 kHz	100 Hz	± (0.01 % από αυτό που διαβάζουμε + 1 ψηφίο)	>1,5 < 5 V_eff
2 MHz	1 kHz	± (0.01 % από αυτό που διαβάζουμε + 1 ψηφίο)	>2 < 5 V_eff
20 MHz	10 kHz	± (0.01 % από αυτό που διαβάζουμε + 1 ψηφίο)	>2 < 5 V_eff

7.9 Κλίμακες θερμοκρασίας °C (BENNING MM 1-3)

Η μέτρηση της θερμοκρασίας είναι δυνατή μόνο με τον αντάπτορα μέτρησης θερμοκρασίας που είναι στη συσκευασία.

Προστασία υπερφόρτισης για μέτρηση θερμοκρασίας : 600 V _eff .

Κλίμακα μέτρησης	Ανάλυση	Ακρίβεια μέτρησης
-20 °C μέχρι περίπου 0 °C	1 °C	± (2 % + 4 ^)
1 °C μέχρι περίπου 100 °C	1 °C	± (1 % + 3 ^)
101 °C μέχρι περίπου 500 °C	1 °C	± (2 % + 3 ^)
501 °C μέχρι περίπου 800 °C	1 °C	± (3 % + 2 ^)

7.10 Κλίμακες θερμοκρασίας °F (BENNING MM 1-3)

Η μέτρηση της θερμοκρασίας είναι δυνατή μόνο με τον αντάπτορας μέτρησης θερμοκρασίας που είναι στη συσκευασία.

Προστασία υπερφόρτισης για μέτρηση θερμοκρασίας : 600 V _eff .

Κλίμακα μέτρησης	Ανάλυση	Ακρίβεια μέτρησης
-4 °F ~ 32 °F	1 °F	± (2 % + 8 ^)
33 °F ~ 212 °F	1 °F	± (1 % + 6 ^)
213 °F ~ 932 °F	1 °F	± (2 % + 6 ^)
933 °F ~ 1472 °F	1 °F	± (3 % + 4 ^)

8. Μετρώντας με το BENNING MM 1-1/ 1-2/ 1-3

8.1 Προετοιμασία για την μέτρηση

Αποθηκεύστε και χρησιμοποιήστε το BENNING MM 1-1/ 1-2/ 1-3 μόνο κάτω από τις σωστές συνθήκες θερμοκρασίας που έχουν καθοριστεί. Να αποφεύγετε πάντα την μεγάλη έκθεση στον ήλιο.

• Ελέγξτε την τάση και την ένταση που καθορίζονται στα καλώδια μέτρησης ασφαλείας. Τα καλώδια μέτρησης που παρέχονται με την συσκευή είναι κατάλληλα για την τάση και το ρεύμα που λειτουργεί το BENNING MM 1-1/ 1-2/ 1-3.
• Ελέγξτε την μόνωση των καλωδίων μέτρησης. Αν η μόνωση είναι κατεστραμμένη, μην χρησιμοποιήσετε τα καλώδια.
• Ελέγξτε την συνέχεια των καλωδίων μέτρησης. Αν ο αγωγός στα καλώδια μέτρησης είναι διαβρωμένος, μην χρησιμοποιήσετε τα καλώδια.
• Πριν επιλέξετε κάποια άλλη λειτουργία με τον διακόπτη περιστροφής ⑧, να αποσυνδέετε πάντα τους ακροδέκτες ασφαλούς ελέγχου από το σημείο μέτρησης.
• Πηγές ισχυρού ρεύματος ,που βρίσκονται κοντά στο BENNING MM 1-1/ 1-2/ 1-3,μπορούν να προκαλέσουν ασταθείς ή

λανθασμένες ενδείξεις.

8.2 Métrpηση τάσης και έντασης

Πάντα να παρατηρείτε την μέγιστη τάση σε σχέση με τη γη. Κίνδυνος για ηλεκτροπληξία!

Η μέγιστη τάση που μπορεί να εφαρμοστεί στις πρίζες

- COM-υποδοχή 10

- Υποδοχή για V, Ω, , ⑨

- Υποδοχή για κλίμακα 10 Α ⑪ ( BENNING MM 1-2/ 1-3)

του BENNING MM 1-1/ 1-2/ 1-3 και στη γή είναι 1000 V.

Κίνδυνος ηλεκτροπληξίας!

Η μέγιστη τάση του διακοπτόμενου κυκλώματος κατά τι τρέχουσα μέτρηση 500 V! Αν η ασφάλεια ερεθίζεται πάνω από τα 500 V, η συσκευή μπορεί να καταστραφεί. Μία καταστραμμένη συσκευή μπορεί να σημαίνει κίνδυνο για ηλεκτροπληξία

8.2.1 Μέτρηση τάσης

- Με τον περιστρεφόμενο διακόπτη ⑧ επιλέξτε την επιθυμητή λειτουργία (V AC) ή (V DC) στο BENNING MM 1-1/ 1-2/ 1-3.

- Συνδέστε το μαύρο καλώδιο μέτρησης στην υποδοχή COM ⑩ του BENNING MM 1-1/ 1-2/ 1-3.

- Συνδέστε το κόκκινο καλώδιο μέτρησης στην υποδοχή ⑨ για V, Ω, -1, Hz του BENNING MM 1-1/ 1-2/ 1-3.

- Συνδέστε τα καλώδια μέτρησης στα σημεία μέτρησης. Διαβάστε την τιμή της μέτρησης που απεικονίζεται στην ψηφιακή οθόνη ① του BENNING MM 1-1/ 1-2/ 1-3.

Βλέπε σχήμα 2: Μέτρηση συνεχούς ρεύματος

Βλέπε σχήμα 3: Μέτρηση αναλλασσόμενου ρεύματος

8.2.2 Μέτρηση έντασης (BENNING MM 1-2/ 1-3)

- Με τον περιστρεφόμενο διακόπτη ⑧ επιλέξτε την επιθυμητή λειτουργία και κλίμακα (Α AC) ή (Α DC) στο BENNING MM 1-2/ 1-3.

- Συνδέστε το μαύρο καλώδιο μέτρησης στην υποδοχή COM ⑩ του BENNING MM 1-2/ 1-3.

- Συνδέστε το κόκκινο καλώδιο μέτρησης στην υποδοχή V, Ω, -1, Hz ⑨ ή με την υποδοχή για κλίμακα 10 A ⑪ ( συνεχούς – εναλλασσόμενουρεύματος έως 10 A) του BENNING MM 1-2/ 1-3

- Συνδέστε τα καλώδια μέτρησης στα σημεία μέτρησης. Διαβάστε την τιμή της μέτρησης που απεικονίζεται στην ψηφιακή οθόνη ① του BENNING MM 1-2/ 1-3.

Βλέπε σχήμα 4: Μέτρηση συνεχούς ρεύματος ( BENNING MM 1-2/ 1-3)

Βλέπε σχήμα 5: Μέτρηση εναλλασσόμενου ρεύματος ( BENNING MM 1-2/ 1-3)

8.3 Métrpηση αντίστασης

- Με τον περιστρεφόμενο διακόπτη ⑧ επιλέξτε την επιθυμητή λειτουργία (Ω) στο BENNING MM 1-1/ 1-2/ 1-3.

- Συνδέστε το μαύρο καλώδιο μέτρησης στην υποδοχή COM ⑩ του BENNING MM 1-1/ 1-2/ 1-3.

- Συνδέστε το κόκκινο καλώδιο μέτρησης στην υποδοχή ⑨ για V, Ω, -1, Hz του BENNING MM 1-1/ 1-2/ 1-3.

- Συνδέστε τα καλώδια μέτρησης στα σημεία μέτρησης. Διαβάστε την τιμή της μέτρησης που απεικονίζεται στην ψηφιακή οθόνη ① του BENNING MM 1-1/ 1-2/ 1-3.

Βλέπε σχήμα 6: Μέτρηση αντίστασης

8.4 Έλεγχος διόδου

- Με τον περιστρεφόμενο διακόπτη ⑧ επιλέξτε την επιθυμητή λειτουργία (▶▶) στο BENNING MM 1-1/ 1-2/ 1-3.

- Συνδέστε το μαύρο καλώδιο μέτρησης στην υποδοχή COM ⑩ του BENNING MM 1-1/ 1-2/ 1-3.

- Συνδέστε το κόκκινο καλώδιο μέτρησης στην υποδοχή ⑨ για V, Ω, -1, Hz του BENNING MM 1-1/ 1-2/ 1-3.

- Фéρτε σε τα καλώδιαν μέτρησης με τα άκρα της διόδου. Διαβάστε την τιμή της μέτρησης που απεικονίζεται στην ψηφιακή οθόνη ① του BENNING MM 1-1/ 1-2/ 1-3.

- Για μια κανονική δίοδο σιλικόνης τοποθετημένη στην διεύθυνση ροής, η τάση ροής ανάμεσα στα 0,400 V και 0,900 V φαίνεται στη οθόνη. Εάν εμφανιστεί στην οθόνη η ένδειξη '000' μπορεί να έχει υπάρξει βραχυκύκλωμα στη δίοδο. Εάν εμφανιστεί η ένδειξη 'OL' στην οθόνη μπορεί να έχει προκληθεί

διακοπή στην δίοδο ( δηλαδή η δίοδος βρίσκεται σε κατάσταση αποκοπής).

- Για μια δίοδο που είναι τοποθετημένη στην μη-αγώγιμη διεύθυνση, εμφανίζεται πάντα η ένδειξη 'OL'. Εάν η δίοδος είναι ελαττωματική, εμφανίζεται το '000' ή κάποια άλλη ένδειξη.

Βλέπε σχήμα 7: Έλεγχος διόδου.

8.5 Έλεγχος συνέχειας με βομβητή

• Με τον περιστρεφόμενο διακόπτη ⑧ επιλέξτε την επιθυμητή λειτουργία (2) Θτο BENNING MM 1-1/ 1-2/ 1-3.
• Συνδέστε το μαύρο καλώδιο μέτρησης στην υποδοχή COM ⑩ του BENNING MM 1-1/ 1-2/ 1-3.
• Συνδέστε το κόκκινο καλώδιο μέτρησης στην υποδοχή ⑨ για V, Ω, -1, Hz του BENNING MM 1-1/ 1-2/ 1-3.
• Φέρτε σε επαφή τα καλωδίων μέτρησης με τα σημεία μέτρησης. Εάν η μετρούμενη αντίσταση ανάμεσα στην COM-υποδοχή ⑩ και στην υποδοχή για V, Ω, +, Hz ⑨ του BENNING MM 1-1/ 1-2/ 1-3 είναι μικρότερη από 25 Ω, ο ενσωματωμένος βομβητής ενεργοποιείται.

Βλέπε σχήμα 8: Έλεγχος συνέχειας με βομβητή

8.6 Métrpηση χωρητικότητας ( BENNING MM 1-2/ 1-3)

Εκφορτίστε πλήρως του πυκνωτές πριν την μέτρηση! Ποτέ μην εφαρμόζετε τάση στις υποδοχές για μέτρηση χωρητικότη μια και αυτό μπορεί να προκαλέσει ανεπανόρθωτες βλάβες στη συσκευή. Μια καταστραμμένη συσκευή μπορεί να προκαλέσει ηλεκτροπληξία!

• Με τον περιστρεφόμενο διακόπτη ⑧ επιλέξτε την επιθυμητή λειτουργία (-) έτο BENNING MM 1-2/ 1-3.
• Ορίστε την πολικότητα του πυκνωτή και εκφορτίστε τον πλήρως.
• Συνδέστε το μαύρο καλώδιο μέτρησης στην υποδοχή COM ⑩ του BENNING MM 1-2/ 1-3.
• Συνδέστε το κόκκινο καλώδιο μέτρησης στην υποδοχή για V, Ω, -+, Hz ⑨ του BENNING MM 1-2/ 1-3.
• Фéρτε σε επαφή τον εκφορτισμένο πυκνωτή με τα καλώδια μέτρησης, προσέχοντας την σωστή πολικότητα. Διαβάστε την τιμή της μέτρησης που απεικονίζεται στην ψηφιακή οθόνη ① του BENNING MM 1-2/ 1-3

Βλέπε σχήμα 9: Μέτρηση χωρητικότητας.

8.7 Μέτρηση συχνότητας ( BENNING MM 1-2/ 1-3)

• Με τον περιστρεφόμενο διακόπτη ⑧ επιλέξτε την επιθυμητή λειτουργία (Hz) στο BENNING MM 1-2/ 1-3.
• Συνδέστε το μαύρο καλώδιο μέτρησης στην υποδοχή COM ⑩ του BENNING MM 1-2/ 1-3.
• Συνδέστε το κόκκινο καλώδιο μέτρησης στην υποδοχή για V, Ω, -1/Hz ⑨ του BENNING MM 1-2/ 1-3. Προσέξτε την ελάχιστη ευαισθησία για μετρήσεις συχνότητας χρησιμοποιώντας στο BENNING MM 1-2/ 1-3!
• Φέρτε σε επαφή τα καλώδια μέτρησης με τα σημεία μέτρησης. Διαβάστε την τιμή της μέτρησης που απεικονίζεται στην ψηφιακή οθόνη ① του BENNING MM 1-2/ 1-3.

Βλέπε σχήμα 10: Μέτρηση συχνότητας.

8.8 Μέτρηση θερμοκρασίας (BENNING MM 1-3)

• Με τον περιστρεφόμενο διακόπτη ⑧ επιλέξτε την επιθυμητή λειτουργία (°C ή °F) στο BENNING MM 1-3.
• Συνδέστε τον αντάπτορα θερμοκρασίας σωστά στην υποδοχή COM (-) ⑩ του και στην υποδοχή για V, Ω, -(Hz (+) ⑨, προσέχοντας την πολικότητα.
• Κανονίστε το τέλος του σημείου μέτρησης της θερμοκρασίας να γειτνιάζει με την περιοχή της πηγής θερμοκρασίας που πρέπει να παρακολουθείτε. Διαβάστε την τιμή της μέτρησης που απεικονίζεται στην ψηφιακή οθόνη ① του BENNING MM 1-3.

Βλέπε σχήμα 11: Μέτρηση θερμοκρασίας.

8.9 Ένδειξη τάσης

Η λειτουργία ένδειξης τάσης είναι δυνατή από κάθε θέση του περιστρεφόμενου διακόπτη. Καμία γραμμή μέτρησης δεν απαιτείται ως ένδειξη τάσης (καμία ανίχνευση εναλλασσόμενου πεδίου). Ο ανιχνευτής βρίσκεται στο πάνω μέρος της συσκευής πίσω από το LED. Πιέζοντας το πλήκτρο „VoltSensor“ ⑤, η ένδειξη της οθόνης εξαφανίζεται (αν η οθόνη είναι σε λειτουργία). Αν μία φάση τάσης βρίσκεται τοπικά, αυτό αποδεικνύεται από ένα ακουστικό σήμα και ένα κόκκινο LED ⑬. Μία ένδειξη υπάρχει σε μόνο δίκτυα εναλλασσόμενα γειωμένα! Η φάση μπορεί να καθοριστεί μέσω μίας μονής γραμμής μέτρησης. Πρακτική συμβουλήτ:

Κοψίματα (χαλασμένα καλώδια) σε καλώδια που βρίσκονται σκόρτια όπως σε κουλούρες, καλώδια φωτισμού κ.λ.π. μπορούν να ανιχνευθούν από ανιχνευθούν από το σημείο παροχής έως το σημείο που υπάρχει το σφάλμα.

Λειτουργική κλίμακα: ≥ 230 V

Δείτε εικόνα 12: Ένδειξη τάσης με βομβητή

8.9.1 Δοκιμή φάσης

• Συνδέστε το κόκκινο καλώδιο μέτρησης στην υποδοχή για V, Ω, -1, Hz ⑨ του BENNING MM 1-1/ 1-2/ 1-3.
• Фéρτε το καλώδιο μέτρησης σε επαφή με το σημείο μέτρησης του μετρούμενου συστήματος και πιέστε το πλήκτρο „VoltSensor“ 5.
• Αν το κόκκινο LED ανάψει και υπάρχει ένα ακουστικό σήμα, η φάση μίας γειωμένης εναλλασσόμενης τάσης έχει εφαρμοστεί στο σημείο μέτρησης.

9. Συντήρηση

Πριν ανοίξετε το BENNING MM 1-1/ 1-2/ 1-3, βεβαιωθείτε ότι δεν είναι υπό τάση! Κίνδυνος ηλεκτροπληξίας!

Οποιαδήποτε εργασία γίνει στο BENNING MM 1-1/ 1-2/ 1-3, όταν α είναι υπό τάση, πρέπει να γίνει από έμπειρους ηλεκτρολόγους. Πρέπει να παρθούν ειδικά μέτρα προκειμένου να αποφευχθούν ατυχήματα.

Πριν ανοίξετε το BENNING MM 1-1/ 1-2/ 1-3, απομακρύνετε το από όλες τις υπό τάσεις πηγές ως ακολούθως :

• Πρώτα απομακρύνετε και τα βυο καλώδια μέτρησης από τα σημεία μέτρησης.
• Απομακρύνετε και τα 2 καλώδια μέτρησης από το BENNING MM 1-1/ 1-2/ 1-3.
• Στρέψτε τον περιστρεφόμενο διακόπτη ⑧ στο 'OFF'.

9.1 Ασφαλίστε την συσκευή σας

Κάτω από ορισμένες συνθήκες κανείς δεν μπορεί να εγγυηθεί την ασφάλεια του BENNING MM 1-1/ 1-2/ 1-3. Αυτό μπορεί να συμβεί στις περιπτώσεις που :

- υπάρχουν φανερά σημάδια καταστροφής της συσκευής,

- συμβαίνουν λάθη κατά τις συνδέσεις για τις μετρήσεις,

- η συσκευή έχει φυλαχτεί για μεγάλο χρονικό διάστημα σε ακατάλληλο περιβάλλον.

- Η συσκευή έχει υποστεί κακομεταχείριση κατά την μεταφορά.

Σε αυτές τις περιπτώσεις το BENNING MM 1-1/ 1-2/ 1-3 πρέπει να κλείσει, να απομακρυνθεί από τα σημεία μέτρησης και να μην ξαναχρησιμοποιηθεί.

9.2 Καθάρισμα

Καθαρίστε εξωτερικά τη συσκευή, με ένα καθαρό στεγνό πανί (εξαίρεση: κάθε είδους ειδικού ρούχου καθαρίσματος). Ποτέ να μην χρησιμοποιείτε διαλυτικά ή λειαντικά για να καθαρίσετε την μονάδα ελέγχου. Βεβαιωθείτε ότι τα διάφορα τμήματα της μπαταρίας και οι επαφές της δεν έχουν διαρροή ηλεκτρολύτη. Εάν οποιοσδήποτε ηλεκτρολύτης ή άσπρα σημάδια είναι δίπλα στην μπαταρία ή ακουμπάει σε κάποιο μέρος της μπαταρίας, απομακρύνετέ τα με ένα στεγνό πανί.

9.3 Αντικατάσταση μπαταρίας

Πριν ανοίξετε το BENNING MM 1-1/ 1-2/ 1-3, σιγουρευτείτε ά δεν είναι υπό τάση! Κίνδυνος ηλεκτροπληξίας!

To BENNING MM 1-1/ 1-2/ 1-3 τροφοδοτείται από δύο μπαταρίες 1,5 V.

Οι μπαταρίες πρέπει να αντικατασταθούν (βλέπε σχήμα 13) όταν το σύμβολο της μπαταρίας ③ εμφανιστεί στην ψηφιακή οθόνη ①.

Για να αντικαταστήσετε τις μπαταρίες ακολουθήστε τα παρακάτω βήματα:

- Απομακρύνετε τα καλώδια μέτρησης από το υπό μέτρηση κύκλωμα.

- Αφαιρέστε τα καλώδια μέτρησης από το BENNING MM 1-1/ 1-2/ 1-3.

- Στρέψτε τον περιστρεφόμενο διακόπτη ⑧ στο 'OFF'.

- Τοποθετήστε το BENNING MM 1-1/ 1-2/ 1-3 μπρούμυτα και χαλαρώστε τη βίδα στο κάλυμμα της μπαταρίας.

- Σηκώστε το καπάκι της μπαταρίας από το κάτω μέρος.

- Βγάλτε τις αποφορτισμένες μπαταρίες από τη θέση της.

- Στην συνέχεια τοποθετήστε τις μπαταρίες σωστά στην θέση τους.

- Κλείστε το κάλυμμα της μπαταρίας στο κάτω μέρος της συσκευής και βιδώστε τις βίδες.

Βλέπε σχήμα 13: Αντικατάσταση μπαταρίας.

Θυμηθείτε το περιβάλλον !Μην πετάτε τις χρησιμοποιημένε μπαταρίες στα σκουπίδια. Καταστρέψτε τις σε ειδικούς χώρους ή σαν τοξικά απόβλητα. Οι τοπικές αρχές θα σας ενημερώσουν περαιτέρω.

9.4 Αντικατάσταση ασφάλειας (BENNING MM 1-2/ 1-3)

Πριν ανοίξετε το BENNING MM 1-2/ 1-3, σιγουρευτείτε ότι δεν είναι υπό τάση! Κίνδυνος ηλεκτροπληξίας!

To BENNING MM 1-2/ 1-3 προστατεύεται από περιπτώσεις υπερφόρτισης χάρις δύο ενσωματωμένων ασφαλειών τήξης 10 Α. (βλέπε σχήμα 14)

Για να αντικαταστήσετε τις ασφάλειες, ακολουθείστε τα παρακάτω βήματα:

• Αποσυνδέστε τα καλώδια μέτρησης από το υπό μέτρηση κύκλωμα.
• Αποσυνδέστε τα 2 καλώδια μέτρησης από το BENNING MM 1-2/ 1-3.
• Στρέψτε τον περιστρεφόμενο διακόπτη ⑧ στο 'OFF'.
• Τοποθετήστε το BENNING MM 1-2/ 1-3 μπρούμυτα και χαλαρώστε τις βίδες που συγκρατούν το κάλυμμα της μπαταρίας.
• Σηκώστε το καπάκι της μπαταρίας από το κάτω μέρος.
• Αφαιρέστε τις μπαταρίες.
• Απομακρύνετε τη διαθεσιμότητα προσαγωγέα ⑫ από τη βάση του καλύμματος.
• Αφαιρέστε τις τέσσερις βίδες από τη βάση του καλύμματος

Μην ξεβιδώσετε καμία από τις βίδες που συγκρατούν τυπωμένο κύκλωμα του BENNING MM 1-2/ 1-3

• Σηκώστε τη βάση του καλύμματος από το μπροστινό τμήμα.
• Μετακινήστε την μια άκρη της ελαττωματικής ασφάλειας από τη θέση της.
• Μετακινήστε την χαλασμένη ασφάλεια τελείως από τη θέση της.
• Τοποθετήστε την καινούρια ασφάλεια ίδιων διαστάσεων, ίδιας ισχύς και ίδιας ευαισθησίας.
• Σπρώξτε την καινούρια ασφάλεια στην θέση της.
• Κλείστε τη βάση του καλύμματος στο μπροστινό τμήμα και ξανά βιδώστε τις τέσσερις βίδες.
• Τοποθετήστε τη διαθεσιμότητα προσαγωγέα ⑫ στο πίσω μέρος του καλύμματος.
  Βλέπε σχήμα 14: αντικατάσταση μπαταρίας.

9.5 Ρύθμιση – Βαθμονόμηση (Calibration)

Για να πετύχετε τον επιθυμητό βαθμό ακρίβειας στις μετρήσεις που διαβάζετε , πρέπει να βαθμονομείτε (calibration) την συσκευή σας τακτικά . Σας προτείνουμε να το κάνετε αυτό στην συσκευή σας μια φορά το χρόνο.

Ασφάλεια F10 A, 600 V, 50 kA (Bussmann KTK ή DCM) (κωδικός 748263)

10. Χρήση τις υποστήριξης βάσης και της διαθεσιμότητας προσαγωγέα

• Τα καλώδια μέτρησης μπορούν να αποθηκευτούν τυλίγοντας τα γύρω από το και κρατώντας τα πάνω στη διαθεσιμότητα προσαγωγέα ⑫ έτσι ώστε να είναι επαρκώς προστατευμένα (βλέπε σχήμα 15).
• Μπορείτε να κρατήσετε το ένα καλώδιο μέτρησης πάνω στη διαθεσιμότητα προσαγωγέα ⑫ έτσι όπως έχουν τα άκρα μέτρησης σχεδιαστεί. Αυτό επιτρέπει να έρθει το άκρο μέτρησης και το BENNING MM 1-1/ 1-2/ 1-3 μαζί στο σημείο μέτρησης.
• Το στήριγμα στο πίσω μέρος δείνει τη δυνατότητα να μπορεί να χρησιμοποιηθεί για να υποστηρίξει το BENNING MM 1-1/ 1-2/ 1-3 σε μια διαγώνια θέση ( για να γίνεται το διάβασμα πιο αποτελεσματικό) ή να αιωρείται (βλέπε σχήμα 16).
• Η διαθεσιμότητα προσαγωγέα ⑫ έχει μία τρυπίτσα για να μπορούμε να συγκρατούμε την συσκευή σε μια βολική θέση.
  Βλέπε σχήμα 15: Τυλίξτε τα καλώδια μέτρησης
  Βλέπε σχήμα 16: Κρατώντας όρθιο το BENNING MM 1-1/ 1-2/ 1-3.

11. Τεχνικά χαρακτηριστικά των εξαρτημάτων μέτρησης καλώδιο ασφαλείας μέτρησης 4 mm ATL 2

• Прóтупо: EN 61010-031,
• Μέγιστη κατηγορία τάσης σε σχέση με την γη ( ) και κατηγορία μέτρησης: 1000 V CAT III, 600 V CAT IV,
• Μέγιστη κατηγορία ρεύματος: 10 Α,
• Τάξη προστασίας II ( ☐), συνεχής διπλή ή ενισχυμένη μόνωση,
• Τάση μόλυνσης: 2,
• Μήκος: 1.4 m, AWG 18,
• Συνθήκες περιβάλλοντος:

Μέγιστη βαρομετρική διαφορά για μετρήσεις: 2000 m,

Θερμοκρασία: 0 °C έως + 50 °C, υγρασία από 50 % έως 80 %

• Χρησιμοποιήστε μόνο τα καλώδια μέτρησης εάν είναι σε άψογη κατάσταση και σύμφωνα με το εγχειρίδιο χρήσεως.
• Απομακρύνεται τα καλώδια εάν η μόνωση είναι καταστραμμένη ή υπάρχει κάποιο κόψιμο στον ακροδέκτη.
• Μην αγγίξετε τις γυμνές άκρες των καλωδίων μέτρησης. Πιάστε μόνο την περιοχή που είναι προστατευμένη για τα χέρια!
• Εισάγετε τα γωνιακά άκρα των καλωδίων στο όργανο μέτρησης.

12. Προστασία περιβάλλοντος

Στο τέλος της διάρκειας ζωής του οργάνου, μην το πετάτε οπουδήποτε, αλλά στους ειδικούς χώρους που παρέχονται από την πολιτεία.
