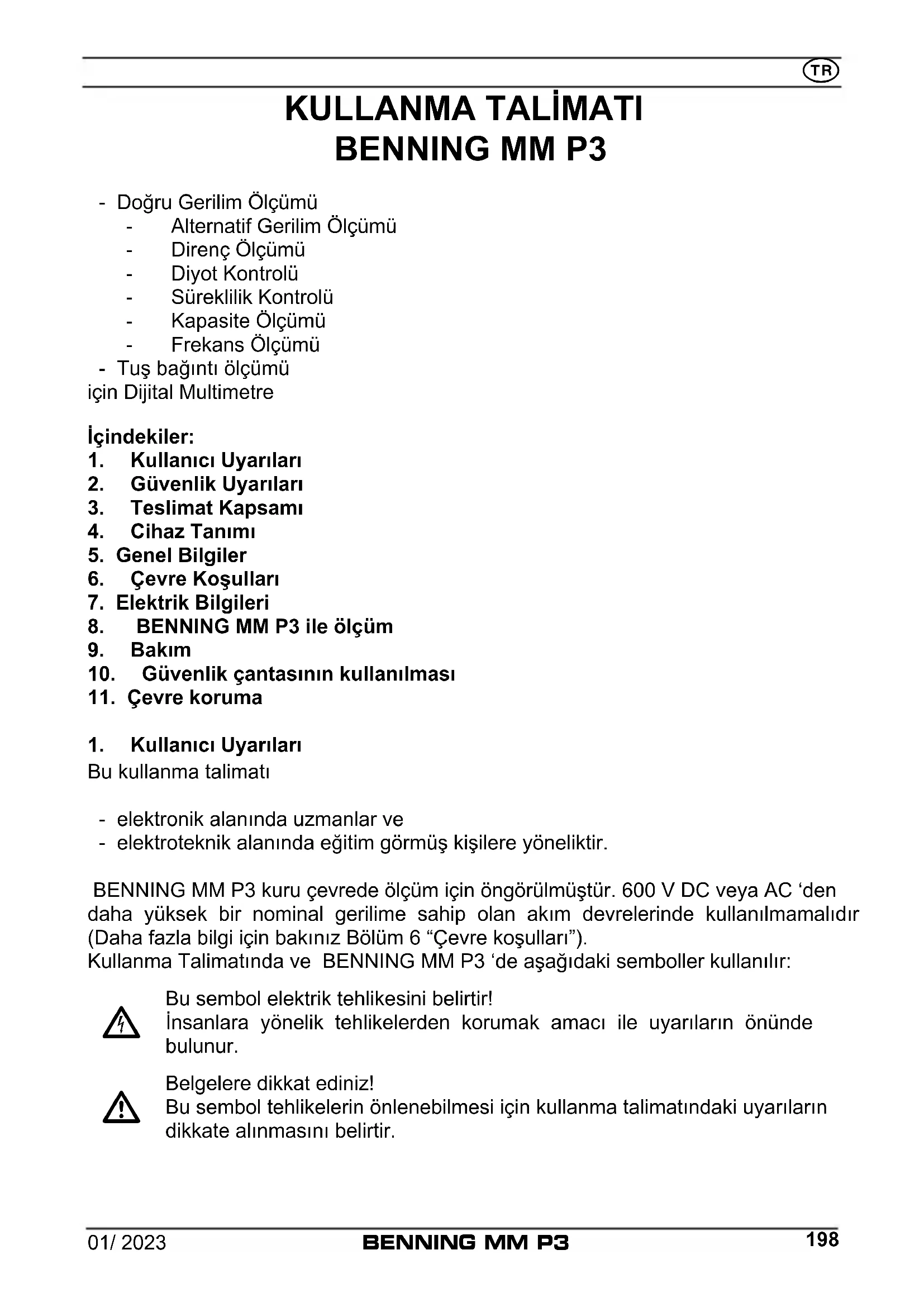

KULLANIM KILAVUZU MM P3 BENNING

Resim 2: Doğru Gerilim Ölçümü

BENNING MM P3 HOLD HMOHzngFV 8.00V 2.00V 0.00V HOLD SELECT RANGE REL Δ (4) 600 V CAT II 300 V CAT III

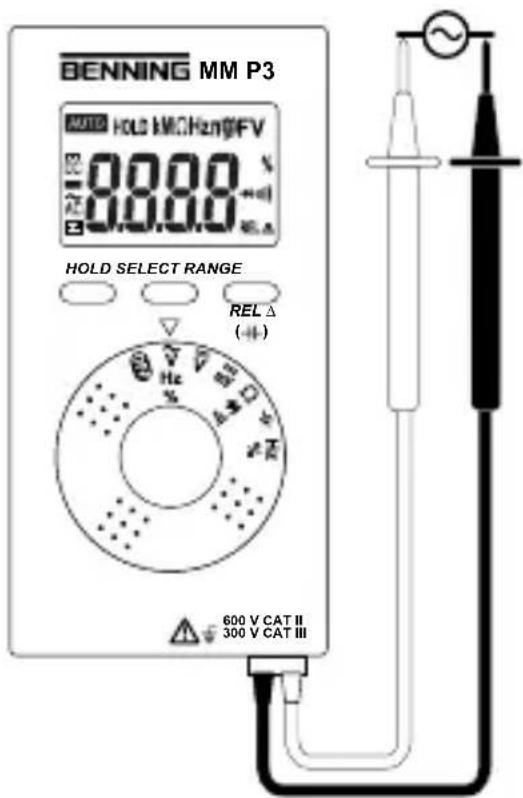

Resim 3: Alternatif Gerilim Ölçümü

BENNING MM P3 HOLD KM/CH2109FV DC 8000 % AC RELA HOLD SELECT RANGE REL A (→) 600 V CAT II 300 V CAT III

BENNING MM P3 HOLD HMOHANGFV 88.80 % 88.80 % HOLD SELECT RANGE REL Δ (+) 600 V CAT II 300 V CAT III

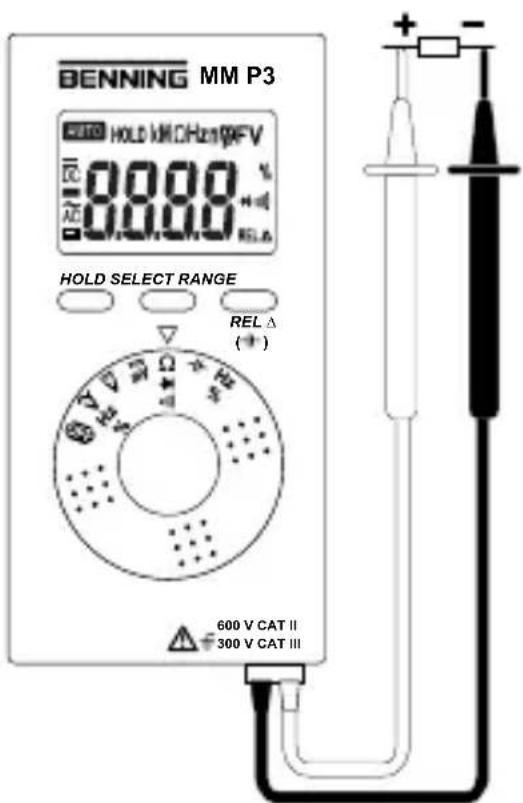

Resim 4: Direnç Ölçümü

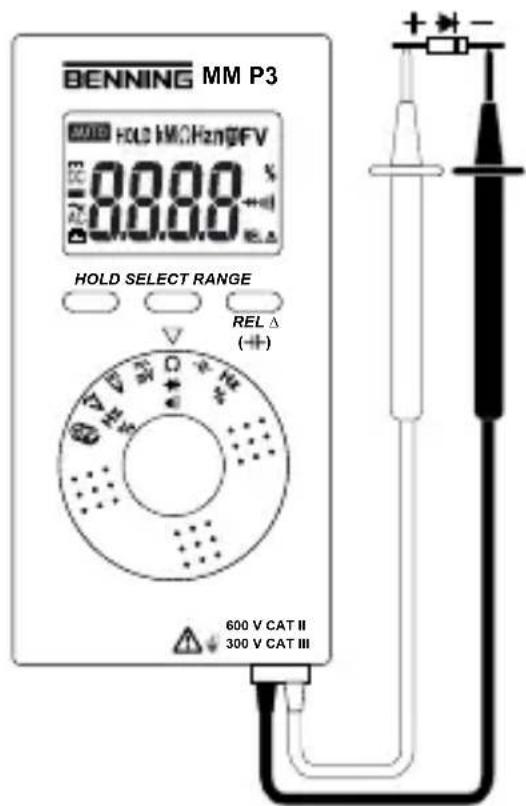

Resim 5: Diyot Kontrolü

BENNING MM P3 HOLD MHz/Hz/109FV 88.00 % 88.00 % REL Δ (+) HOLD SELECT RANGE 600 V CAT II 300 V CAT III

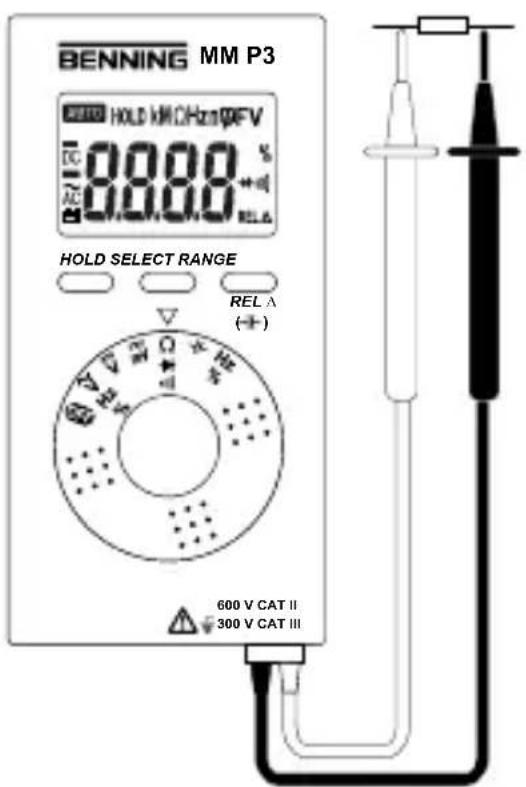

Bild 6: Durchgangsprüfung mit Summer
Fig. 6: Continuity testing with buzzer
Fig. 6: Contrôle de continuité avec ronfleur
Fig. 6: Control de continuidad con vibrador obr. 6: Zkoušku obvodu
figur 6: Gennemgangstest med brummer
Kuva 6: Jatkuvuustestaus summerilla
σχήμα 6: Έλεγχος συνέχειας με βομβητή
6. ábra: Folytonosság vizsgálat zümmögövel
ill. 6: Prova di continuità con cicalino
Mynd 6: Prófun á samfelldni með hljóðgjafa
Bilde 6: Gjennomgangskontroll med summer
Fig. 6: Doorgangstest met akoestisch signaal
Rys.6: Sprawdzenie ciągłości obwodu
Imaginea 6: Testarea continuității cu buzzer
рис. 6. Проверка целостности цепи
Bild 6: Genomgångskontroll med summer
Resim 6: Sesli uyarıcı ile süreklilik ölçümü

BENNING MM P3 HOLD HMOHzFV 88.88 % 88.88 % HOLD SELECT RANGE REL Δ (+) 600 V CAT II 300 V CAT III

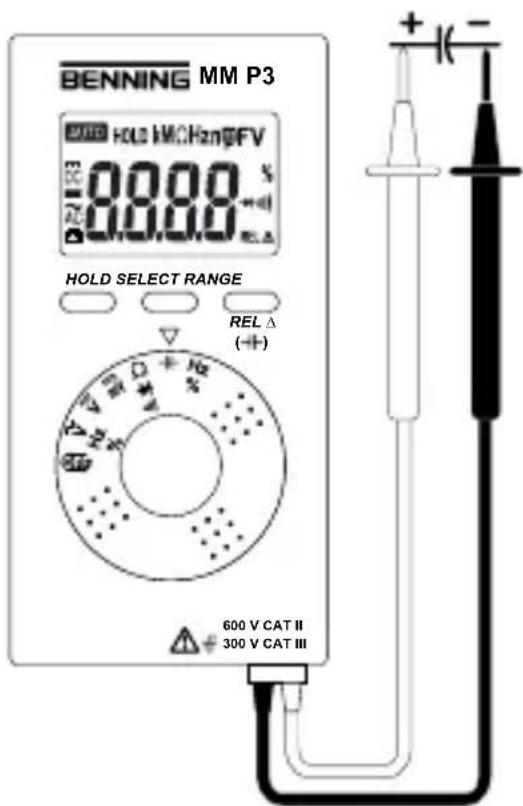

Bild 7: Kapazitätsmessung
Fig. 7: Capacity testing
Fig. 7: Mesure de capacité
Fig. 7: Medición de capacidad
obr. 7: Měření kapacity
figur 7: Kapacitansmåling
Kuva 7: Kapasitanssin mittaus
σχήμα 7: Μέτρηση χωρητικότητας
7. ábra: Kapacitás mérés
ill. 7: Misura di capacità
Mynd 7: Mæling á rýmd
Bilde 7: Kapasitetsmåling
Fig. 7: Capaciteitsmeting
Rys.7: Pomiar pojemności
Imaginea 7: Măsurarea capacității
рис. 7 Измерение емкости
Bild 7: Kapacitetsmätning
Resim 7: Kapasite Ölçümü

BENNING MM P3 HOLD KNOHz FV DC 0000 % AC 0000 RELA HOLD SELECT RANGE REL Δ ( + ) 600 V CAT II 300 V CAT III

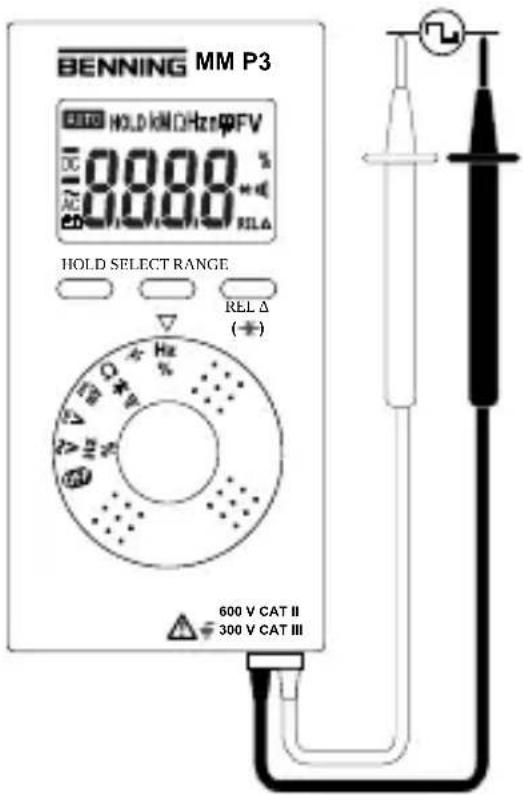

Resim 8: Frekans/ Tuş Bağıntı Ölçümü

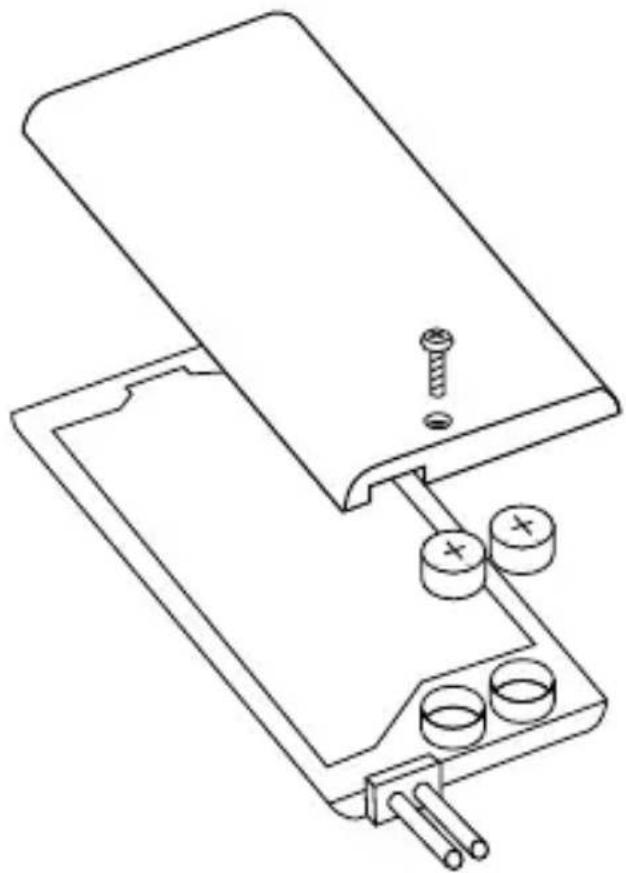

Resim 9: Batarya Değişimi

MENNING MM P3 8800-1 HOLDSELECTRANGE REL 4 100 0.7 40 20 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 150 150 150 150 150 150 150 150 150 150 150 150 150 150 150 150 150 150 150 150 150 150 150 150 150 125 125 125 125 125 125 125 125 125 125 125 125 125 125 125 125 125 125 125 125 125 125

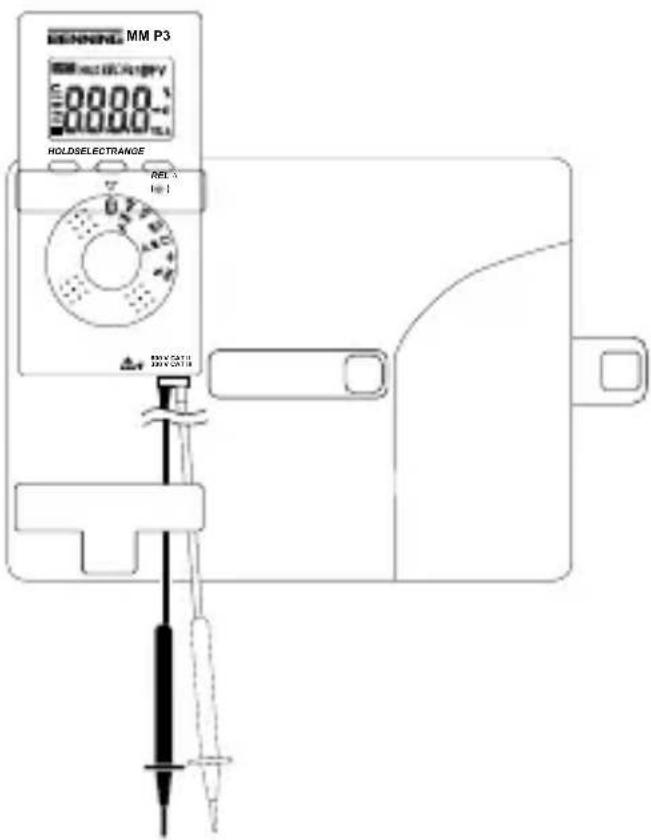

Resim 10: Güvenlik çantasının kullanılması

- Doğru Gerilim Ölçümü

• Alternatif Gerilim Ölçümü
• Direnç Ölçümü
• Diyot Kontrolü
• Süreklilik Kontrolü
• Kapasite Ölçümü
• Frekans Ölçümü

- Tuş bağıntı ölçümü

için Dijital Multimetre

İçindekiler:

1. Kullanıcı Uyarıları
2. Güvenlik Uyarıları
3. Teslimat Kapsamı
4. Cihaz Tanımı
5. Genel Bilgiler
6. Çevre Koşulları
7. Elektrik Bilgileri
8. BENNING MM P3 ile ölçüm
9. Bakım
10. Güvenlik çantasının kullanılması
11. Çevre koruma

1. Kullanıcı Uyarıları

Bu kullanma talimatı

• elektronik alanında uzmanlar ve
• elektroteknik alanında eğitim görmüş kişilere yöneliktir.

BENNING MM P3 kuru çevrede ölçüm için öngörülmüştür. 600 V DC veya AC ‘den daha yüksek bir nominal gerilime sahip olan akım devrelerinde kullanılmamalıdır (Daha fazla bilgi için bakınız Bölüm 6 “Çevre koşulları”).

Kullanma Talimatında ve BENNING MM P3 'de aşağıdaki semboller kullanılır:

Bu sembol elektrik tehlikesini belirtir!

İnsanlara yönelik tehlikelerden korumak amacı ile uyarıların önünde bulunur.

Belgelere dikkat ediniz!

Bu sembol tehlikelerin önlenebilmesi için kullanma talimatındaki uyarıların dikkate alınmasını belirtir.

BENNING MM P3 üzerindeki bu sembol, BENNING MM P3 cihazlarının koruyucu izolasyona sahip olduğunu belirtir (koruma sınıfı II).

Bu sembol, boşalmış batarya göstergesinde belirir.

Bu sembol "diyot kontrolünü" tanımlar.

Bu sembol “süreklilik kontrolü” alanını tanımlar. Akustik uyarıcı sesli sonuç bildirimine yarar.

Bu sembol “Kapasite ölçümü” alanını tanımlar.

(DC) Doğru gerilim.

(AC) Alternatif Gerilim

Toprak (toprağa karşı gerilim).

2. Güvenlik Uyarıları

Cihaz,

DIN VDE 0411 Kısım 1/EN 61010-1'e

DIN VDE 0411 Kısım 2-033/EN 61010-2-033'e

DIN VDE 0411 Kısım 031/EN 61010-031'e

standardına göre incelenmiş ve izin verilmiş ve fabrikayı güvenlik teknolojisi açısından arızasız bir şekilde terk etmiştir.

Bu konumu koruyabilmek için ve tehlikesiz bir işletmeyi temin edebilmek için kullanıcıının, bu talimatta belirtilmiş olan uyarıları ve ikazları dikkate alması gerekir.

Usulsüzlük ve uyarıları gözardı edilmesi ciddi yaralanma veya ölüme sebep olabilir.

Çıplak kablolarla veya ana hat taşıyıcılarında çalışırken di olunuz. Kablolara temas edilmesi elektrik çarpmasına neden olabilir.

Cihaz yalnızca toprağa karşı azami 600 V iletken ile fazla gerilim kategorisi II ‘deki akım devrelerinde veya toprağa karşı 300 V iletken ile fazla gerilim kategorisi III’de kullanılmalıdır.

Gerilim ileten parçalarda ve tesislerde çalışmanın temel olarak tehlikeli olduğuna dikkat ediniz.

30 V AC ve 60 V DC ‘den itibaren gerilimler insanlar için yaşamsal tehlike içerir.

Her çalıştırmadan önce cihazı ve tesisatları hasar olup olmadığı konusunda kontrol ediniz.

Eğer tehlikesiz bir çalışmanın artık mümkün olmayacağı kabul edilecek olursa, cihaz devre dışı bırakılır ve istenmeyen çalıştırmaya karşı emniyete alınır.

Tehlikesiz bir çalışma şu koşullarda artık mümkün olmaz:

• cihaz veya ölçüm tesisatlarında görünür hasarlar mevcut ise,
• cihaz artık çalışmıyorsa,
• uygun olmayan koşullarda uzun süreli depolanmış ise,
• ağır nakliye koşullarından sonra,
• cihaz veya ölçüm hatları nemliyse.

Tehlikeleri bertaraf edebilmek için:

- ölçüm tesisatlarını çıplak ölçüm uçlarından tutmayınız,

3. Teslimat Kapsamı

BENNING MM P3 ‘nin teslimat kapsamında şunlar bulunur:

3.1 Bir adet BENNING MM P3 iki sabit bağlanmış güvenlik ölçüm hattı ile birlikte, siyah ve kırmızı (L = 0,6 m; ucu ∅ = 2 mm),
3.2 Bir adet güvenlik çantası
3.3 İki adet 1,5 V (LR 44) Batarya, ilk donanım için cihaz içine yerleştirilmiş durumda,
3.4 Bir adet Kullanma Talimatı

Aşınan parçalar için uyarı:

- BENNING MM P3, iki adet entegre 1,5 V batarya (LR 44) tarafından beslenir.

4. Cihaz Tanımı

Bakınız Resim 1: Cihaz ön yüzü.

Resim 1 ‘de belirtilmiş olan gösterge ve kumanda elemanları aşağıdaki şekilde tanımlanır:

① Dijital gösterge, ölçüm değeri için ve alan aşımı göstergesi için.
② Polarite (kutup) göstergesi.
③ Batarya göstergesi, bataryanın boşalması halinde görünür,
4 HOLD tuşu, gösterilmiş olan ölçüm değerinin hafızaya alınması,
⑤ SELECT-tuşu, ikincil veya üçüncül fonksiyonlar için,
⑥ RANGE tuşu, otomatik / manuel (elle) ölçüm alanına dönüştürme,
⑦ Çevirmeli şalter, ölçüm fonksiyonunun seçimi için,
⑧ Güvenlik ölçüm hattı (kırmızı), pozitif ^1 bağlantısı V, Ω, Hz için,
9 COM-güvenlik ölçüm hattı (siyah), gerilim ölçümü, direnç ölçümü, frekans ölçümü, tuş bağıntısı ölçümü, kapasite ölçümü, süreklilik ve diyot kontrolü için ortak kovan.
1) Doğru gerilim için otomatik polarite (kutup) göstergesi bununla ilgilidir.

5. Genel Bilgiler

5.1 Multimetre ile ilgili genel bilgiler

5.1.1 Dijital gösterge ①, 14 mm yazı yüksekliğine sahip olan ondalık noktali, 3 5/6

haneli sıvı kristal göstergedir. En büyük gösterge değeri 5000'dir.

5.1.2 Kutup göstergesi ② otomatik olarak çalışır. Bağıntısı tanımlamasına karşı yalnızca bir kutup “-” ile gösterilir.

5.1.3 Alan aşımı "OL" ile veya "-OL" ile ve kısmen de akustik uyarı ile gösterilir.

Dikkat, aşırı yükte gösterge ve ikaz olmaz.

5.1.4 “HOLD” Ölçüm değerini hafızaya alma. “HOLD” tuşuna ④ basılarak ölçüm değeri hafızaya alınır. Ekranda aynı zamanda “HOLD” sembolü gösterilir. Tuşa yeniden basılarak ölçüm moduna geri gelinir.

5.1.5 „SELECT”⑤ tuşu devir şalter vaziyetinde ikincil veya üçüncü fonksiyon ile seçilir.

Uyarı:

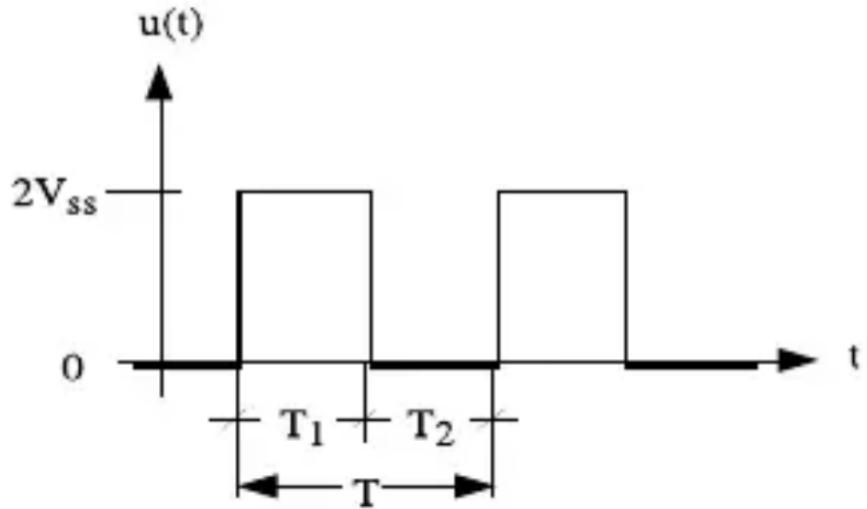

„%” fonksiyonunu periyodik sinyallerin taş bağıntısı tanımlamaktadır.

$$ [ \% ] = \frac {T _ {1}}{T} $$

5.1.6 “RANGE” alan tuşu ⑥ elle ölçüm alanının çalıştırılmasına devam edilmesine yarar ve aynı zamanda ekranda “AUTO” yazısı görünür. Daha uzun süreli tuşa basılarak (1 saniye) otomatik alan seçimi seçilir (gösterge: “AUTO”).
Devir şalter vaziyetinde ( ) „RANGE“ tuşu bir nispi değer- fonksiyonu “REL Δ” içerir. Tuşa basıldığında o anki ölçüm değeri kaydedilir, (ofset) kaydedilen ve müteakip değer arasındaki fark gösterilir. Nispi değer-fonksiyonu “REL Δ” kapasite alanında temas etmeyen ölçü hatları esnasında sıfır eşitlemesine imkan tanır. Tuşa tekrar basıldığında normal mod durumuna geri dönülür.
5.1.7 BENNING MM P3 'un ölçüm oranı, nominal olarak dijital gösterge için saniyede 3 ölçümdür.
5.1.8 BENNING MM P3, çevirmeli şalter ⑦ ile kapatılır veya açılabilir. Kapatma konumu “OFF” dur.
5.1.9 BENNING MM P3, yaklaşık 30 dakika sonra kendiliğinden kapanır (APO, Auto-Power-Off/ otomatik olarak kendililiğinden kapanma). Otomatik kapanma, “RANGE” tuşuna bastığınızda ve aynı zamanda BENNING MM P3'un şalter konumu “OFF” dan çalıştırdığınızda devre dışı bırakılır.
5.1.10 Ölçüm değerinin ısı katsayısı: 0,2 x (belirtilmiş olan ölçüm kesinliği)/ °C < 18 °C veya > 28 °C, 23 °C'lik referans ısısına bağlı olarak.
5.1.11 BENNING MM P3 iki adet 1,5 V batarya tarafından beslenir (LR 44).
5.1.12 Batarya gerilimi eğer BENNING MM P3 için öngörülmüş olan çalışma

geriliminin altına inerse göstergede ① bir batarya sembolü ③ görünür.

5.1.13 Bataryaların ömrü yaklaşık olarak 100 saattir (alkali batarya).

5.1.14 Cihazın ölçüleri: (uzunluk x genişlik x yükseklik) = 132 x 86 x 19 mm, asma çantası.

Cihaz ağırlığı: 130 gr asma çantası ve batarya

5.1.15 Emniyet ölçüm tesisatları 2 mm fişli teknik şeklinde oluşturulmuştur.

Bağlanmış olan güvenlik ölçüm hatları BENNING MM P3 nominal gerilimine eşdeğerdir.

6. Çevre Koşulları

• BENNING MM P3 kuru çevrede ölçüm için öngörülmüştür,
• Ölçümler sırasındaki barometrik yükseklik : Azami 2000 m
• Fazla gerilim kategorisi/ kuruluş kategorisi : IEC 60664-1 / IEC 61010-1 → 300 V Kategori III, 600 V kategori II.
• Kirlenme derecesi : 2.
• Koruma türü: IP 30 (DIN VDE 0470-1 IEC/ EN 60529)

IP 30 'un anlamı: tehlikeli parçaların girişine karşı koruma ve katı yabancı maddelere karşı koruma > 2,5 mm çap. (3 – birinci tanıtma rakamı),

Sudan koruma yok, (0 – ikinci tanıtma rakamı),

- Çalışma ısısı ve göreli hava nemi,

0 °C ila 30 °C arasındaki çalışma ısısında: göreli hava nemi % 80'den az,

31 °C ila 40 °C arasındaki çalışma ısısında: göreli hava nemi % 75'den az,

41 °C ila 50 °C arasındaki çalışma ısısında: göreli hava nemi % 45'den az,

- Depolama ısisı: BENNING MM P3 - 20 °C ila + 60 °C arasında (hava nemi % 0 ila % 80) depolanabilir. Bu sırada batarya cihazdan çıkartılmalıdır.

7. Elektrik Bilgileri

Not: Ölçüm kesinlikleri,

• ölçüm değerinin göreli kısmının ve
• dijitlerin sayısının (yani son hanenin sayısal adımının) toplamından oluşur.

Bu ölçüm kesinliği, 18 °C ila 28 °C arasındaki sıcaklıklarda ve % 80'den daha düşük göreli hava neminde geçerlidir.

7.1 Doğru Gerilim Alanları (Şalter konumu: V, mV _DC )

Giriş direnci 10 MΩ 'dur.

Ölçüm Alanı Sınırlama Ölçüm kesinliği Aşırı yük koruması

400 mV 0,1 mV ± (ölçüm değerinin 0,7 %			'i kadar + 5 dijit)	600 VDC
4 V	1 mV	± (ölçüm değerinin 0,6 % 'i kadar + 2 dijit)		600 VDC
40 V	10 mV	± (ölçüm değerinin 0,6 % 'i kadar + 2 dijit)		600 VDC
400 V	100 mV	± (ölçüm değerinin 0,6 % 'i kadar + 2 dijit)		600 VDC
600 V	1 V	± (ölçüm değerinin 0,7 % 'i kadar + 5 dijit)		600 VDC

7.2 Alternatif Gerilim Alanları (Şalter konumu: V, Hz, %)

Giriş direnci 10 MΩ paralel 100 pF.

Ölçüm Alanı Sınırlama	Ölçüm kesinliği *150 Hz – 500 Hz frekans alanında	Aşırı yük koruması
400 mV 0,1 mV ± (ölçüm değerinin 1,5 %	'i kadar + 5 dijit)	600 V_eff
4 V 1 mV ± (ölçüm değerinin 0,9 %	'i kadar + 5 dijit)	600 V_eff
40 V 10 mV ± (ölçüm değerinin 0,9 %	'i kadar + 5 dijit)	600 V_eff
400 V 100 mV ± (ölçüm değerinin 0,9 %	'i kadar + 5 dijit)	600 V_eff
600 V 1 V ± (ölçüm değerinin 0,9 %	'i kadar + 5 dijit)	600 V_eff

BENNING MM P3 ‘ün ölçüm değeri ortalama değere göre elde edilmiştir ve efektif değer olarak gösterilir.

*1 Ölçüm kesinliği bir sinüs eğri formu için özeldir. Sinüs şeklinde olmayan eğri formlarında gösterge değeri kesin olmaz.

7.3 Direnç Alanları (Şalter konumu: Ω, ➤, 🐎)

Direnç ölçümlerinde fazla yük koruması: 600 V _elf

Ölçüm Alanı	Sınırlama	Ölçüm kesinliği	Azami boşta çalışma gerilimi
400 Ω	0,1 Ω	± (ölcüm değerinin 0,9 % ‘si kadar + 5 dijit)	0,4 V
4 kΩ	1 Ω	± (ölcüm değerinin 0,9 % ‘si kadar + 2 dijit)	0,4 V
40 kΩ	10 Ω	± (ölcüm değerinin 0,9 % ‘si kadar + 2 dijit)	0,4 V
400 kΩ	100 Ω	± (ölcüm değerinin 0,9 % ‘si kadar + 2 dijit)	0,4 V
4 MΩ	1 kΩ	± (ölcüm değerinin 1,5 % ‘si kadar + 5 dijit)	0,4 V
40 MΩ 10 kΩ	± (ölcüm değerinin 1,5 % ‘si kadar + 5 dijit)		0,4 V

7.4 Diyot ve Süreklilik kontrolü (Şalter konumu: Ω, ➤, 🚗)

Ölçümünde fazla yük koruması: 600 mV _elf Entegre akustik tertibat, 50 Ω'dan daha küçük bir dirençte R sesli uyarı verir.

ÖlçümAlanı	Sınırlama	Azami ölçüm akımı	Azami boşta çalışma gerilimi
	1 mV	1,1 mA	1,5 V

7.5 Kapasite alanları (Şalter konumu)

Şartlar: Kondansatörler deşarj olmuş ve belirtilen kutuplara göre yerleştirilmiş olmalıdır.

Kapasite ölçümlerinde aşırı yük koruması: 600 V _elf

Ölçüm Alanı Sınırlama Ölçüm kesinliği

50 nF 10 pF ± (ölçüm değerinin 5,0 %	‘u kadar + 0,2 nF)*
500 nF 100 pF ± (ölçüm değerinin 2,9 %	‘u kadar + 5 dijit)
5 μF 1 nF ± (ölçüm değerinin 2,9 %	‘u kadar + 5 dijit)
50 μF 10 nF ± (ölçüm değerinin 2,9 %	‘u kadar + 5 dijit)
100 μF 100 nF ± (ölçüm değerinin 2,9 %	‘u kadar + 5 dijit)

Ölçüm süresi kondansatör boyutuna bağlıdır ve 20 saniye sürebilir.

* Ölçümdeki kesinlik 10 Nf'lik ölçüm değeri için özelleştirilmiştir ve önceden "RANGE/ REL Δ ( )" ⑥ tuşu ile sıfır eşitlemesi yapılır.

7.6 Frekans Alanları

Frekans ölçümlerinde aşırı yük koruması : 600 V _elf

7.6.1 Dikdörtgen sinyaller için frekans sahaları (şalter konumu: Hz, %)

Ölçüm Alanı	Sınırlama	5 Vss maks. için Ölçüm kesinliği (Dikdörtgen sinyal)	Hassasiyet
5 Hz	0,001 Hz	± (ölçüm değerinin 0,3 % ’iu kadar + 5 dijit) > 1,0 Vss(Dikdörtgen)
50 Hz	0,01 Hz	± (ölçüm değerinin 0,3 % ’iu kadar + 5 dijit) > 1,0 Vss(Dikdörtgen)
500 Hz	0,1 Hz	± (ölçüm değerinin 0,3 % ’iu kadar + 5 dijit) > 1,0 Vss(Dikdörtgen)
5 kHz	1 Hz	± (ölçüm değerinin 0,3 % ’iu kadar + 5 dijit) > 1,0 Vss(Dikdörtgen)
50 kHz	10 Hz	± (ölçüm değerinin 0,3 % ’iu kadar + 5 dijit) > 1,0 Vss(Dikdörtgen)
500 kHz 100 Hz	± (ölçüm değerinin 0,3 % ’iu kadar + 5 dijit) > 1,0 Vss(Dikdörtgen)
5 MHz	1 kHz	± (ölçüm değerinin 0,3 % ’iu kadar + 5 dijit) > 1,0 Vss(Dikdörtgen)

7.6.2 Sinüs sinyalleri için frekans göstergesi (şalter konumu: V_AC , Hz, %) ve „SELECT“ tuşuna basılması:

Ölçüm hassasiyeti: ± (% 0,3 + 5 Digit) 600 V eff'e kadar (10 Hz - 500 Hz) sinüs voltajları ve alternatif voltaj sahası (V AC ) içindeki ölçüm sahası son değerinin % 50'sinden büyük gösterge değerleri için geçerlidir

7.7 Dikdörtgen sinyaller için algılama oranı (Şalter konumu: Hz, %)

İş Frekansı ölçümünde fazla yük koruması: 600 V _eff

Ölçüm Alanı Sınırlama		Ölçüm kesinliği 5 Vss maks.‘a kadar (Dikdörtgen sinyal, 5 Hz - 5 kHz)	Hassasiyet (% 30 ≤ % ≤ % 70)
0,1% - 99,9%	0,1%	± (ölçüm değerinin 0,5% ’iu kadar + 3 dijit)	>1,0 Vss(Dikdörtgen)

8. BENNING MM P3 ile ölçüm

8.1 Ölçümün Hazırlanması

BENNING MM P3 ʿü yalnızca belirtilmiş olan depolama ve çalışma ısısı koşullarında kullanınız ve saklayınız, sürekli güneş ışığına maruz bırakmayınız.

• Bağlanmış olan siyah ve kırmızı güvenlik ölçüm hatları kirlere karşı korunmalıdır.
• Bağlanmış olan siyah ve kırmızı güvenlik ölçüm hatları eğer zarar görmemiş ise geçerli olan talimata uygundur.
• Emniyet ölçüm tesisatlarının izolasyonunu kontrol ediniz. Eğer izolasyon hasar görmüş ise cihaz derhal ayrılmalıdır.
• Emniyet ölçüm tesisatının geçirgenliğini (sürekliliğini) kontrol ediniz. Eğer emniyet ölçüm tesisatının içindeki iletken kırılmış ise cihaz derhal ayrılmalıdır.
• Çevirmeli şalterde ⑦ başka bir fonksiyon seçilmeden önce emniyet ölçüm tesisatlarının ölçüm yerinden ayrılması gerekir.
• BENNING MM P3 'ün yakınındaki kuvvetli parazit kaynakları, sabit olmayan göstergeye ve ölçüm hatalarına neden olabilir.

8.2 Gerilim ve Akım Ölçümü

Topraklamaya karşı azami gerilime dikkat ediniz! Elektrik tehlikesi!

BENNING MM P3 'ün güvenlik ölçüm hattı

- COM ⑨

- V, Ω, , H= 8

kovanlarındaki toprağa karşı azami gerilim 600 V kadar olmalıdır.

- Çevirmeli Şalter ⑦ ile istenen fonksiyonu (V AC) veya (V DC) BENNING MM P3 'de seçiniz.

- Emniyet ölçüm tesisatlarını ölçüm noktaları ile irtibatlayınız. Ölçüm değerini BENNING MM P3 'deki dijital göstergeden① okuyunuz.

- (VAC) devir şalter vaziyetinde “SELECT” ⑤ tuşu ile frekans ölçümüne (tuşa bir defa basılır) dönüşüm yapılabilir veya tuş bağıntı ölçümü (tuşa iki defa basılır) gerçekleştirilir.

Uyarı:

Küçük akım alanlarında açık güvenlik ölçüm hattında sıfır-volt-göstergesi serpmeden dolayı altta kalabilir. BENNING MM P3 fonksiyonu ölçme uçlarının kısa devresi ile kontrol edilir.

Bakınız Resim 2: Doğru Gerilim Ölçümü

Bakınız Resim 3: Alternatif Gerilim Ölümü

8.3 Direnç Ölçümü

- Çevirmeli Şalter ⑦ ile BENNING MM P3 'deki istenen fonksiyonu (Ω, ▶+, 🐎) seçiniz.

- Emniyet ölçüm tesisatlarını ölçüm noktaları ile irtibatlayınız. Ölçüm değerini BENNING MM P3 'deki dijital göstergeden① okuyunuz.

Bakınız Resim 4: Direnç Ölçümü

8.4 Diyot Kontrolü

- Çevirmeli Şalter ⑦ ile BENNING MM P3 'deki istenen fonksiyonu (Ω, ), )

- BENNING MM P3 'deki „SELECT“ ⑤ tuşu ile diyot kontrolüne çevrilir (▶(tuşa bir defa basılır).

- Emniyet ölçüm tesisatlarını diyot bağlantı noktaları ile irtibatlayınız, ölçüm değerini BENNING MM P3 'deki dijital göstergeden① okuyunuz.

- Akım yönünde yerleştirilmiş olan normal akış yönündeki Si- diyotu için akış gerilimi 0,400 V ila 0,900 V arasında gösterilir. "000" göstergesi, diyotta bir kısa devreyi belirtir, "OL" göstergesi diyotta bir kesintiyi belirtir.

- Ters yönde yerleştirilmiş olan bir diyot için "OL" gösterilir. Diyot eğer hatalı ise "000" veya başka değerler gösterilir.

Bakınız Resim 5: Diyot kontrolü.

8.5 Akustik Uyarıcı ile Süreklilik Kontrolü

- Çevirmeli Şalter ⑦ ile BENNING MM P3 'deki istenen fonksiyonu (Ω,▶) seçiniz.

- BENNING MM P3 'deki „SELECT“ ⑤ tuşu ile geçiş kontrolüne çevrilir ( ) ( tuşa iki defa basılır).

- Emniyet ölçüm tesisatlarını ölçüm noktaları ile irtibatlayınız.

- Eğer ölçüm noktaları arasındaki direnç 50 Ω altında ise BENNING MM P3 'te monte edilmiş bir sinyal sesi duyulur.

Bakınız Resim 6: Akustik Uyarıcı ile Süreklilik Kontrolü

8.6 Kapasite Ölçümü

Kondansatörleri kapasite ölçümünden önce tamamen boşaltır Kapasite ölçümü için hiçbir zaman kovanlara gerilim bağlamayınız! Cihaz hasar görebilir veya bozulabilir! Hasar görmüş bir cihazdan dolayı elektrik tehlikesi ortaya çıkabilir!

- Çevirmeli şalter ⑦ ile BENNING MM P3 'deki istenen fonksiyonu (H-) seçiniz.

- Kondansatördeki kutupları belirleyiniz ve kondansatörü tamamen boşaltınız.

- Gerekirse „RANGE/ REL Δ ( )“ ⑥ tuşu üzerinden sıfır eşitlemesi uygulanabilir.

- Emniyet ölçüm tesisatlarını boşalmış kondansatörler ile kutuplarına göre irtibatlayınız, BENNING MM P3 'deki dijital göstergeyi① okuyunuz.

Bakınız Resim 7: Kapasite ölçümü.

8.7 Frekans Ölçümü

- 5 V _ss maks. 'a kadar dikdörtgen sinyalleri ölçmek için, döner şalterle ⑦ istediğiniz fonksiyonu (Hz, %) seçiniz.

- 600 V eff'e kadar sinüs sinyallerini ölçmek için, döner şalterle ⑦ istediğiniz fonksiyonu (V AC , Hz, %) seçiniz ve „SELECT“ tuşuyla frekans ölçümüne (Hz) geçiniz.

- Emniyet ölçüm tesisatlarını ölçüm noktaları ile irtibatlayınız, ölçüm değerini BENNING MM P3 'deki dijital göstergeden① okuyunuz.

Bakınız Resim 8: Frekans-/ Tuş Bağıntı Ölçümü

8.8 Tuş bağıntı ölçümü

• BENNING MM P3'te döner şalter ⑦ ile istenilen fonksiyon (Hz, %) seçilebilir.
• BENNING MM P3'te „SELECT“ ⑤ tuşu ile tuş bağıntı ölçümü (%) için çevrim yapılır (tuşa bir defa basılır).
• Güvenlik ölçüm hatları ölçüm noktaları ile temas eder dijital göstergedeki ① ölçüm değeri BENNING MM P3'te okunur.
  Bakınız Resim 8: Frekans-/ Tuş Bağıntı Ölçümü

9. Bakim

BENNING MM P3 'ü açmadan önce mutlaka gerilimsiz hale getiriniz! Elektrik tehlikesi!

Açılmış BENNING MM P3 'da gerilim altındaki çalışma yalnızca, kazadan korunmak için çalışma esnasında özel önlemler alan elektronik uzman personel tarafından yapılmalıdır.

Cihazı açmadan önce BENNING MM P3 'ü şu şekilde gerilimsiz hale getirebilirsiniz:

• Öncelikle iki emniyet ölçüm tesisatını ölçülen objeden uzaklaştırınız.
• Çevirmeli şalteri ⑧ "OFF" (KAPALI) konumuna getiriniz.

9.1 Cihazın Emniyete alınması

Belirli şartlar altında BENNING MM P3 ile çalışma sırasında emniyet artık sağlanamaz örneğin bu durumlar şunlardır:

• Gövde ve güvenlik ölçüm hatlarında görünen arızalar,
• Ölçümlerde hatalar olması durumunda,
• İzin verilmeyen şartlar altında uzun süreli saklamadan sonra görünür neticeler olması durumunda,
• Olağan dışı Nakliye şartlarında görünür neticeler ortaya çıkması durumunda.

Bu durumlarda BENNING MM P3 derhal kapatılmalıdır, ölçüm yerinden uzaklaştırılmalıdır ve yeniden kullanmaya karşı emniyete alınmalıdır.

9.2 Temizleme

Muhafazayı dıştan temiz ve kuru bir bez ile temizleyiniz (özel temizleme bezleri hariç). Cihazı temizlemek için çözücü ve/ veya aşındırıcı maddeler kullanmayınız. Batarya bölmesinin ve batarya kontaklarının akan batarya elektroliti ile kirlenmemiş olmasına dikkat ediniz.

Batarya veya batarya muhafazası kısımlarında eğer elektrolit kirlilikleri veya beyaz kaplamalar mevcut ise, bunu da kuru bir bez ile temizleyiniz.

9.3 Batarya değişimi

BENNING MM P3 ‘ü açmadan önce mutlaka gerilimsiz hale getiriniz! Elektrik tehlikesi!

BENNING MM P3 iki adet entegre 1,5 V (LR 44) batarya tarafından beslenir. Batarya değişimi (bkz. Resim 9), ancak göstergede ① batarya sembolü ③ ortaya çıktığında gereklidir.

Batarya'yı şu şekilde değiştirebilirsiniz:

• Emniyet ölçüm tesisatlarını ölçüm devresinden çıkartınız.
• Çevirmeli Şalteri ⑦ "OFF" (KAPALI) konumuna getiriniz.
• BENNING MM P3'ü ön tarafa yerleştiriniz ve gövde zeminindeki vidalarını gevşetiniz.
• Dikkatlice gövde tabanını çıkarınız.

BENNING MM P3 ‘ün baskılı devreleri üzerinde hiçbir vidayı meyiniz!

• Boş bataryaları batarya bölmesinden çıkartınız.
• Yeni piller kutuplarına dikkat ederek pil haznesine doğru şekilde yerleştiriniz, artı kutup yukarıyı gösterecektir.
• Gövde tabanını gövdenin üst kısmına geçiriniz ve vidaları tekrar sıkıştırınız.

Resim 13: Batarya değişimi.

Çevre korumasına yardımcı olunuz. Bataryalar evsel atıklara dahil değildir. Eski bataryalar için bir toplama merkezinde veya özel bir çöpe teslim edilebilir. Lütfen bulunduğuzone bölgeye başvurunuz.

9.4 Kalibrasyon

BENNING, işletim kılavuzunda belirtilen teknik spesifikasyonların ve geçerlilik bilgilerinin teslimat tarihinden sonra 1 yıl boyunca yerine getirileceğini garanti eder. Belirtilmiş olan ölçüm sonuçlarının kesinliğini elde edebilmek için cihaz düzenli olarak bizim fabrika servisimiz tarafından kalibre edilmelidir. Bir yıllık bir kalibrasyon aralığını tavsiye ederiz. Bunun için cihazı aşağıdaki adrese gönderiniz:

10. Güvenlik çantasının kullanılması

Güvenlik ölçüm hatlarını saklayabilirsiniz. Bunun için güvenlik ölçüm hatlarını sarabilir ve cırt bantlı kilidi ile güvenlik çantasının içerisinde sabitleyebilirsiniz.

Bakınız Resim 10: Güvenlik çantasının kullanılması

11. Çevre koruma

Çevre korumasına yardımcı olunuz. Bataryalar evsel atıklara dahil değildir. Eski bataryalar için bir toplama merkezinde veya özel bir çöpe teslim edilebilir. Lütfen bulunduğunuz bölgeye başvurunuz.
