Caractéristiques techniques	Multimètre numérique BENNING MM P3, mesure de tension AC/DC, courant AC/DC, résistance, continuité, diode.
Plage de mesure de tension	0,1 mV à 600 V AC/DC
Plage de mesure de courant	0,1 µA à 10 A AC/DC
Plage de mesure de résistance	0,1 Ω à 40 MΩ
Fonctionnalités supplémentaires	Mesure de fréquence, mesure de capacité, fonction de maintien de données, rétroéclairage.
Utilisation	Idéal pour les professionnels de l'électricité et de l'électronique, facile à utiliser pour des diagnostics rapides.
Maintenance et réparation	Vérification régulière des piles, nettoyage de l'appareil, calibration recommandée selon l'utilisation.
Sécurité	Conforme aux normes de sécurité IEC 61010, protection contre les surcharges, isolation renforcée.
Informations générales	Compact et léger, écran LCD clair, garantie constructeur de 2 ans.

FOIRE AUX QUESTIONS - MM P3 BENNING

Comment allumer le multimètre BENNING MM P3 ?

Pour allumer le multimètre, appuyez sur le bouton d'alimentation situé sur le côté ou à l'arrière de l'appareil jusqu'à ce que l'écran s'allume.

Que faire si l'écran du multimètre reste noir ?

Vérifiez d'abord que les piles sont correctement insérées et qu'elles ne sont pas déchargées. Remplacez les piles si nécessaire.

Comment changer les unités de mesure sur le BENNING MM P3 ?

Utilisez le bouton de sélection des fonctions pour choisir l'unité de mesure souhaitée, comme Volts, Ampères ou Ohms.

Pourquoi le multimètre affiche-t-il une valeur erronée ?

Assurez-vous que les sondes sont correctement connectées et que vous mesurez dans la bonne plage. Vérifiez également l'état des sondes.

Comment effectuer une mesure de résistance ?

Sélectionnez la fonction Ohm sur le multimètre, connectez les sondes aux bornes de l'objet à mesurer, et lisez la valeur sur l'écran.

Le multimètre BENNING MM P3 peut-il mesurer la température ?

Oui, le BENNING MM P3 peut mesurer la température si vous utilisez la sonde de température appropriée et que vous sélectionnez la fonction correspondante.

Comment recalibrer le multimètre ?

Pour recalibrer, suivez les instructions du manuel d'utilisation concernant le processus de calibration. Cela peut nécessiter un équipement de référence.

Que faire si le multimètre ne mesure pas le courant ?

Vérifiez que le multimètre est configuré en mode courant et que les sondes sont correctement branchées aux bornes appropriées pour la mesure de courant.

Comment éteindre le multimètre BENNING MM P3 ?

Pour éteindre le multimètre, appuyez et maintenez le bouton d'alimentation jusqu'à ce que l'écran s'éteigne.

Où trouver le manuel d'utilisation du BENNING MM P3 ?

Le manuel d'utilisation peut être téléchargé sur le site officiel de BENNING ou dans la section d'assistance du produit.

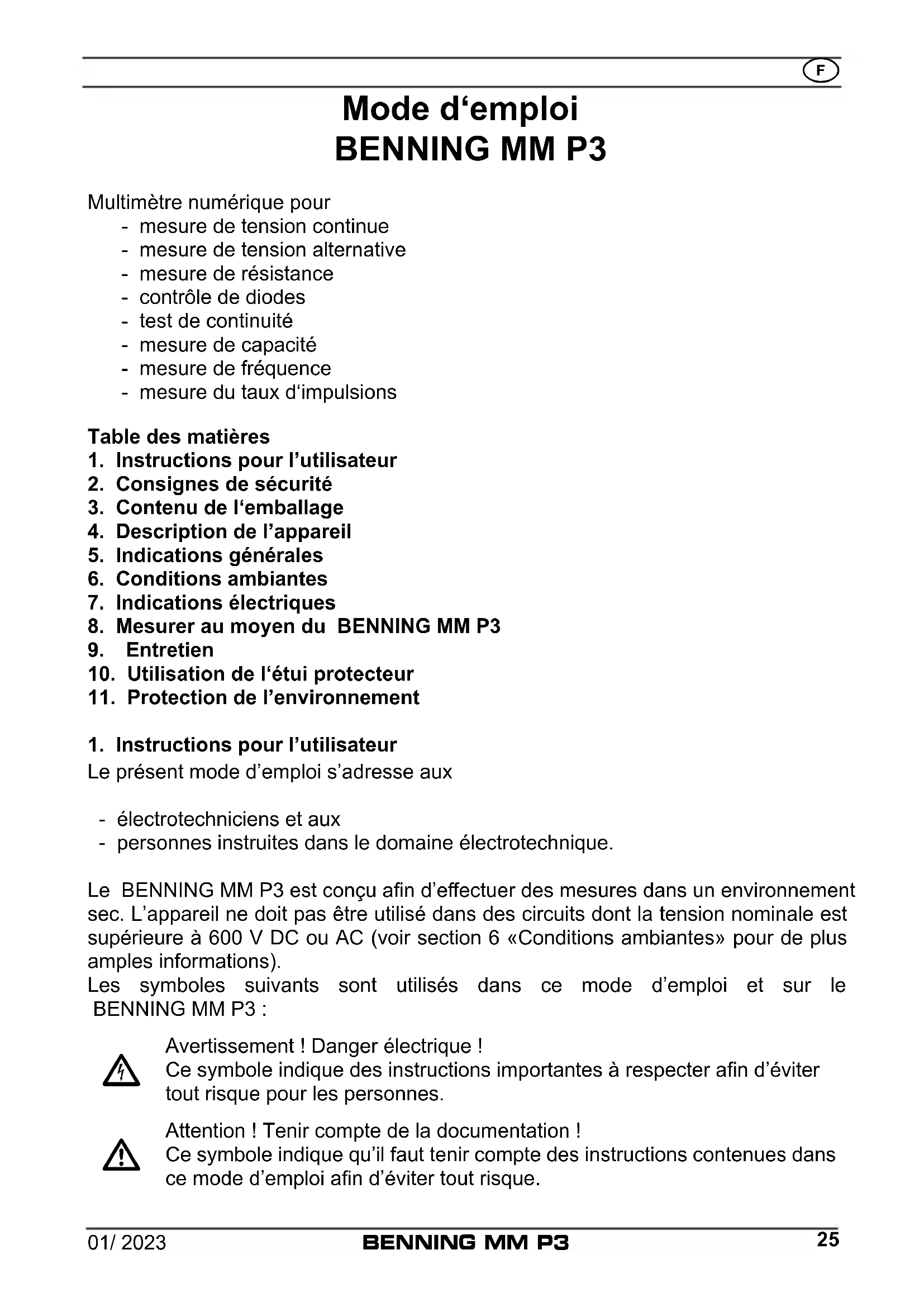

MODE D'EMPLOI MM P3 BENNING

Fig. 4: Mesure de résistance

Fig. 5: Contrôle de diodes

Fig. 8: Mesure de fréquence / du taux d'impulsions

Fig. 10: Utilisation de l'étui protecteur

Multimètre numérique pour

• mesure de tension continue
• mesure de tension alternative
• mesure de résistance
• contrôle de diodes
• test de continuité
• mesure de capacité
• mesure de fréquence
• mesure du taux d'impulsions

Table des matières

1. Instructions pour l'utilisateur
2. Consignes de sécurité
3. Contenu de l'emballage
4. Description de l'appareil
5. Indications générales
6. Conditions ambiantes
7. Indications électriques
8. Mesurer au moyen du BENNING MM P3
9. Entretien
10. Utilisation de l'étui protecteur
11. Protection de l'environnement

1. Instructions pour l'utilisateur

Le présent mode d'emploi s'adresse aux

• électrotechniciens et aux
• personnes instruites dans le domaine électrotechnique.

Le BENNING MM P3 est conçu afin d'effectuer des mesures dans un environnement sec. L'appareil ne doit pas être utilisé dans des circuits dont la tension nominale est supérieure à 600 V DC ou AC (voir section 6 «Conditions ambiantes» pour de plus amples informations).

Les symboles suivants sont utilisés dans ce mode d'emploi et sur le BENNING MM P3 :

Avertissement ! Danger électrique !

Ce symbole indique des instructions importantes à respecter afin d'éviter tout risque pour les personnes.

Attention ! Tenir compte de la documentation !

Ce symbole indique qu'il faut tenir compte des instructions contenues dans ce mode d'emploi afin d'éviter tout risque.

Ce symbole sur le BENNING MM P3 signifie que le BENNING MM P3 est doté d'une isolation double (classe de protection II).

Ce symbole apparaît sur l'écran et indique que la pile est déchargée.

Ce symbole caractérise la zone «contrôle de diodes».

Ce symbole caractérise la zone «test de continuité». Le ronfleur sert à fournir un résultat de manière acoustique.

Ce symbole caractérise la zone «test de capacité».

Terre (tension par rapport à la terre)

2. Consignes de sécurité

Cet appareil a été fabriqué et contrôlé conformément à la norme

DIN VDE 0411 Partie 1/ EN 61010-1

DIN VDE 0411 Partie 2-033 / EN 61010-2-033

DIN VDE 0411 Partie 031/ EN 61010-031

et a quitté les ateliers de production dans un état technique parfait.

Afin de conserver cet état et de garantir l'exploitation sans risques, l'utilisateur doit absolument tenir compte des instructions et des avertissements contenus dans ce mode d'emploi ! Un maniement incorrect de l'appareil et la non-observation des avertissements pourraient provoquer des blessures graves ou danger de mort !

Soyez prudents si vous travaillez avec les conducteurs dénudés ou avec des lignes principales. Il y a le risque d'un électrochoc très dangereux au toucher de.

L'appareil ne doit être utilisé que dans des circuits électriques de la catégorie de surtension II avec conducteurs de 600 V max. par rapport à la terre ou de la catégorie de surtension III avec conducteurs de 300 V par rapport à la terre.

Tenez compte du fait qu’il est toujours dangereux de travailler sur les composants et sur les installations sous tension. Déjà les tensions à partir de 30 V AC et 60 V DC peuvent être mortelles !

S'il est probable qu'une utilisation sans danger n'est plus possible, il faut mettre l'appareil hors service et le protéger contre toute utilisation involontaire.

Une utilisation sans danger n'est plus possible si :

• l'appareil ou les câbles de mesure présentent des dommages visibles,
• l'appareil ne fonctionne plus,
• après un long stockage dans des conditions défavorables,
• après que l'appareil a été transporté dans des conditions défavorables,
• si l'appareil ou les câbles de mesure sont mouillés.

Afin d'exclure tout risque

- ne touchez pas les parties dénudées des câbles de mesure au niveau des pointes de mesure,

3. Contenu de l'emballage

Les composants suivants sont inclus dans le contenu de l'emballage du BENNING MM P3 :

3.1 un appareil BENNING MM P3 avec deux câbles de mesure de sécurité fermement branchés, noir et rouge (longueur L = 0,6 m; pointe ∅ = 2 mm), 3.2 un étui protecteur, 3.3 deux piles 1,5 V du type LR44 sont intégrées dans l'appareil, 3.4 un mode d'emploi.

Remarque concernant les pièces d'usure :

- L'appareil BENNING MM P3 est alimenté par deux piles 1,5 V du type LR44 intégrées.

4. Description de l'appareil

Voir fig. 1 : face avant de l'appareil

Les éléments d'affichage et de commande dans les figures 1 sont les suivants :

① Affichage numérique, pour l'affichage de la valeur mesurée et du dépassement de la plage de valeurs, ② Affichage de polarité, ③ Affichage de piles, apparaît en cas d'une pile déchargée, ④ Touche HOLD, mémorisation de la valeur mesurée affichée, ⑤ Touche SELECT, pour sélectionner la fonction secondaire ou troisième, ⑥ Touche RANGE, commutation entre la plage de mesure automatique/ manuelle, ⑦ Commutateur rotatif, pour sélectionner la fonction de mesure, ⑧ Câble de mesure de sécurité (rouge), connecteur positif pour V, Ω, -1 Hz, ⑨ Câble de mesure de sécurité COM (noir), connecteur commun pour les mesures de tension, de résistance, de fréquence, du taux d'impulsions, de capacité, pour les tests de continuité et de diodes,

1) à cela se réfère l'affichage automatique de polarité pour la tension continue

5.1 Indications générales concernant le multimètre

5.1.1 L'affichage numérique ① est un afficheur à cristaux liquides à 3½ caractères d'une hauteur de 14 mm et avec un point décimal. La valeur affichée maximale est 5000. 5.1.2 L'affichage de la polarité ② fonctionne automatiquement. Seule une polarité contraire à la définition des connecteurs est indiquée par «-». 5.1.3 Le dépassement de la plage de valeurs respective est signalé par «OL» ou «- OL» et partiellement par un avertissement acoustique.

Attention : pas d'affichage et d'avertissement en cas de surcharge !

5.1.4 Mémorisation des valeurs mesurées «HOLD» : Le résultat de la mesure peut être mémorisé en actionnant la touche «HOLD» ④. En même temps, le symbole «HOLD» est affiché sur l'écran. En appuyant à nouveau sur la touche, il est possible de retourner au mode de mesure. 5.1.5 La touche «SELECT» ⑤ permet de sélectionner la fonction secondaire ou troisième.

Remarque :

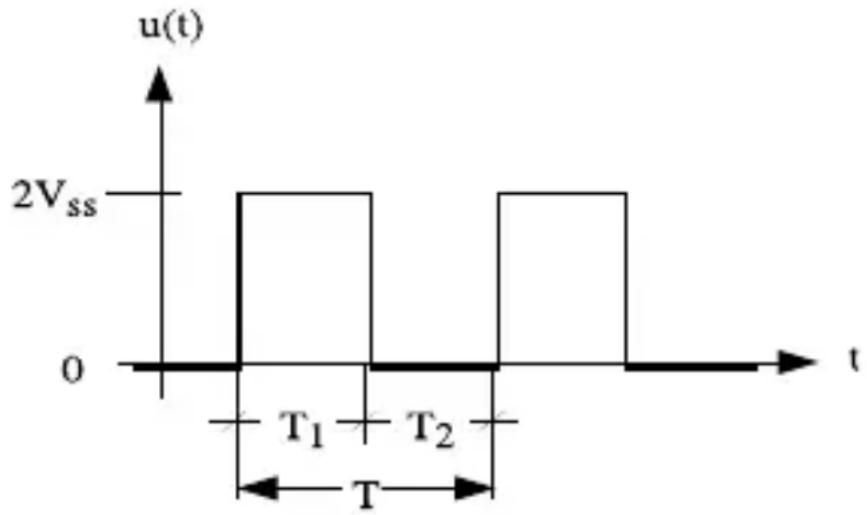

La fonction «%» décrit le taux d'impulsion de signaux périodiques: [%] = _1T

5.1.6 La touche «RANGE» ⑥ sert à commuter entre les plages de mesure manuelles en éteignant en même temps le symbole «AUTO» sur l'écran. En actionnant la touche pendant 1 seconde environ, la sélection de plage automatique (indication «AUTO») peut être sélectionnée.

En position (symbole de la capacité) du commutateur rotatif, la touche «RANGE» est affectée à une fonction de valeur relative «REL Δ». En appuyant sur la touche, la valeur mesurée présente est mémorisée et la différence (offset) entre la valeur mesurée mémorisée et les valeurs mesurées suivantes est affichée. La fonction de valeur relative «REL Δ» permet une compensation à zéro de la plage de capacité pour les câbles de mesure non contactés. En appuyant sur la touche de nouveau, il est possible de retourner en mode normal.

5.1.7 Le taux de mesure nominal de l'appareil BENNING MM P3 est de 3 mesures par seconde pour l'afficheur numérique.

5.1.8 L'appareil BENNING MM P3 est allumé ou éteint au moyen du commutateur rotatif ⑦. Position d'arrêt «OFF». 5.1.9 L'appareil BENNING MM P3 est éteint automatiquement après 30 minutes environ (APO, Auto-Power-Off). L'arrêt automatique peut être désactivé en actionnant la touche «RANGE» et en allumant l'appareil BENNING MM P3 de la position «OFF» en même temps. 5.1.10 Coefficient de température de la valeur mesurée: 0,2 x (précision de mesure indiquée)/ °C < 18 °C ou > 28 °C, par rapport à la valeur d'une température de référence de 23 °C. 5.1.11 L'appareil BENNING MM P3 est alimenté par deux piles 1,5 V du type LR44 intégrées. 5.1.12 Quand la tension de pile tombe au-dessous de la tension de service de l'appareil BENNING MM P3, un symbole de pile ^① apparaît sur l'écran ^③. 5.1.13 La durée de vie des piles est de 100 heures environ (pile alcaline). 5.1.14 Dimensions de l'appareil : (long. x larg. x haut.) = 132 x 86 x 19 mm avec étui protecteur Poids de l'appareil : 130 g avec étui protecteur et pile 5.1.15 Les câbles de mesure de sécurité sont dotés de fiches de 2 mm. Les câbles de mesure de sécurité connectés correspondent à la tension nominale de l'appareil BENNING MM P3.

6. Conditions ambiantes

• Le BENNING MM P3 est conçu afin d'effectuer des mesures dans un environnement sec,
• Hauteur barométrique maximale pour les mesures : 2000 m,
• Catégorie de surtension / catégorie d'installation : IEC 60664-1/ IEC 61010-1 → 300 V catégorie III; 600 V catégorie II,
• Degré de contamination : 2,
• Type de protection : IP 30 DIN VDE 0470-1 IEC/EN 60529 IP 30 signifie : protection contre l'accès aux composants dangereux et protection contre les impuretés solides d'un diamètre > 2,5 mm (3 – premier indice), aucune protection contre l'eau (0 – second indice).
• Température de service et humidité relative de l'air : avec une température de service entre 0 °C et 30 °C : humidité relative de l'air inférieure à 80 %, avec une température de service entre 31 °C et 40 °C : humidité relative de l'air inférieure à 75 %, avec une température de service entre 41 °C et 50 °C : humidité relative de l'air inférieure à 45 %,
• Température de stockage : L'appareil BENNING MM P3 peut être stocké à des températures entre -20 °C et +60 °C (humidité relative de l'air de 0 à 80 %). Pour cela, il faut enlever les piles de l'appareil.

7. Indications électriques

Remarque : La précision de mesure est indiquée en tant que la somme

• d'une part relative de la valeur mesurée et
• d'un nombre de chiffres (c.-à-d. les chiffres de la dernière position).

Cette précision de mesure est valable pour des températures entre 18 °C et 28 °C et une humidité relative de l'air inférieure à 80 %.

7.1 Plages de tension continue (position du commutateur: v_dc, mv_dc)

La résistance d'entrée est de 10 MΩ.

Plage de mesure Résolution Précision de mesure	Protection contre les surcharges
400 mV 0,1 mV ± (0,7 % de la valeur mesurée + 5 chiffres)	600 V_DC
4 V 1 mV ± (0,6 % de la valeur mesurée + 2 chiffres)	600 V_DC
40 V 10 mV ± (0,6 % de la valeur mesurée + 2 chiffres)	600 V_DC
400 V 100 mV ± (0,6 % de la valeur mesurée + 2 chiffres)	600 V_DC
600 V 1 V ± (0,7 % de la valeur mesurée + 5 chiffres)	600 V_DC

7.2 Plages de tension alternative (position du commutateur: v_ac, hz, %)

La résistance d'entrée est de 10 MΩ parallèlement à 100 pF.

Plage de mesure Résolution		Précision de mesure *1 dans la plage de fréquence entre 50 Hz et 500 Hz	Protection contre les surcharges
400 mV	0,1 mV ± (1,5 %)	de la valeur mesurée + 5 chiffres)	600 V_eff
4 V	1 mV ± (0,9 %)	de la valeur mesurée + 5 chiffres)	600 V_eff
40 V	10 mV ± (0,9 %)	de la valeur mesurée + 5 chiffres)	600 V_eff
400 V	100 mV ± (0,9 %)	de la valeur mesurée + 5 chiffres)	600 V_eff
600 V	1 V ± (0,9 %)	de la valeur mesurée + 5 chiffres)	600 V_eff

La valeur mesurée par l'appareil BENNING MM P3 est calculée par la moyenne linéaire en temps et est affichée en tant que valeur effective.

La précision de mesure est spécifiée pour une courbe sinusoidale. Pour les courbes non sinusoidales, la précision de la valeur affichée est réduite.

7.3 Plages de résistance (position du commutateur: Ω, ▶, 🚗)

Protection contre les surcharges pour les mesures de résistance : 600 V _eff

Plage de mesure	Résolution	Précision de mesure	Tension max. à vide
400 Ω 0,1 Ω ± (0,9 % de la valeur mesurée + 5 chiffres)	0,4 V
4 kΩ	1 Ω ± (0,9 % de la valeur mesurée + 2 chiffres)	0,4 V
40 kΩ	10 Ω ± (0,9 % de la valeur mesurée + 2 chiffres)	0,4 V
400 kΩ	100 Ω ± (0,9 % de la valeur mesurée + 2 chiffres)	0,4 V
4 MΩ	1 kΩ ± (1,5 % de la valeur mesurée + 5 chiffres)	0,4 V
40 MΩ	10 kΩ ± (1,5 % de la valeur mesurée + 5 chiffres)	0,4 V

7.4 Contrôle de diodes et test de continuité (position du commutateur: Ω, ★★, ▶)

Protection contre les surcharges: 600 V _eff

Le ronfleur intégré émet un signal acoustique quand il y a une résistance inférieure à 50 Ω.

Plage de mesure Résolution Courant max. de mesure Tension max. à vide

1 mV 1,1 mA 1,5 V

7.5 Plages de capacité (position du commutateur: -)

Conditions : Décharger les condensateurs et les appliquer selon la polarité indiquée. Protection contre les surcharges pour les mesures de capacité : 600 V _eff

Plage de mesure Résolution Précision de mesure

50 nF 10 pF ± (5,0 % de la valeur mesurée + 0,2 nF)*
500 nF	100 pF	± (2,9 % de la valeur mesurée + 5 chiffres)
5 μF	1 nF ± (2,9 % de la valeur mesurée + 5 chiffres)
50 μF	10 nF	± (2,9 % de la valeur mesurée + 5 chiffres)
100 μF	100 nF	± (2,9 % de la valeur mesurée + 5 chiffres)

La durée de mesure dépend de la taille du condensateur et peut comporter jusqu'à 20 secondes.

La précision de mesure est spécifiée pour les valeurs mesurées à partir de 10 nF avec compensation à zéro préalable au moyen de la touche «RANGE/REL Δ (−)» ⑥.

7.6 Plages de fréquence

Protection contre les surcharges pour les mesures de fréquence : 600 V _eff

7.6.1 Plages de fréquence pour les signaux rectangulaires

(Position du commutateur: Hz, %)

Plage de mesure	Résolution	Précision de mesure max. de 5 Vss(signal rectangulaire)	Pour sensibilité
5 Hz	0,001 Hz	± (0,3 % de la valeur mesurée + 5 chiffres)	>1,0 Vss(rectangle)
50 Hz	0,01 Hz ± (0,3 % de la valeur mesurée + 5 chiffres)	chiffres)	>1,0 Vss(rectangle)
500 Hz	0,1 Hz	± (0,3 % de la valeur mesurée + 5 chiffres)	>1,0 Vss(rectangle)
5 kHz	1 Hz ± (0,3 % de la valeur mesurée + 5 chiffres)	chiffres)	>1,0 Vss(rectangle)
50 kHz	10 Hz	± (0,3 % de la valeur mesurée + 5 chiffres)	>1,0 Vss(rectangle)
500 kHz	100 Hz	± (0,3 % de la valeur mesurée + 5 chiffres)	>1,0 Vss(rectangle)
5 MHz	1 kHz	± (0,3 % de la valeur mesurée + 5 chiffres)	>1,0 Vss(rectangle)

7.6.2 Indication de fréquence pour les signaux sinusoidaux (position du commutateur: V_AC, Hz, %) et actionnement de la touche « SELECT » Précision de mesure: ± (0,3 % + 5 chiffres) valable jusqu'à 600 V_eff (10 Hz - 500 Hz) et pour les valeurs indiquées dans la plage de tension alternative

(V_AC) supérieures à 50 % de la valeur finale de la plage de mesure

7.7 Taux d'impulsions pour les signaux rectangulaires

(Position de commutateur: Hz, %)

Protection contre les surcharges lors de la mesure du taux d'impulsions: 600 V _eff

Plage de mesure Résolution	Précision de mesure 5 Vss max. (signal rectangulaire, 5 Hz à 5 kHz)	Sensibilité (30 % ≤ % ≤ 70 %)
0,1 % - 99,9 % 0,1 % ± (0,5 % de la valeur mesurée + 3	chiffres) > 1,0 Vss (rectangle)

8.1 Préparer la mesure

N'utilisez et stockez l'appareil BENNING MM P3 qu'aux températures de stockage et de service indiquées et évitez de l'exposer au rayonnement de soleil en permanence.

• Les câbles de mesure de sécurité (noir et rouge) connectés correspondent à la spécification valide s'ils sont intacts.
• Les câbles de mesure de sécurité (noir et rouge) ne doivent pas être contaminés ou endommagés.
• Contrôlez l'isolation des câbles de mesure de sécurité. Si l'isolation est détériorée, il faut immédiatement enlever l'appareil.
• Contrôlez la continuité des câbles de mesure de sécurité. Si le conducteur du câble de mesure de sécurité est rompu, il faut immédiatement enlever l'appareil.
• Avant de sélectionner une autre fonction au moyen du commutateur rotatif ⑦, il faut déconnecter les câbles de mesure de sécurité du point de mesure.
• Toutes sources de parasites fortes à proximité de l'appareil BENNING MM P3 pourraient entraîner un affichage instable ainsi que des erreurs de mesure.

Tenir compte de la tension maximale par rapport au potentiel terrestre ! danger électrique !

La plus haute tension qui doit être appliquée à

- le câble de mesure de sécurité COM ⑨, à

- le câble de mesure de sécurité pour V, Ω, Hz ⑧ et à la

de l'appareil BENNING MM P3 par rapport à la terre est de 600 V.

• Sélectionnez au moyen du commutateur rotatif ⑦ la fonction souhaitée (V AC) ou (V DC) sur l'appareil BENNING MM P3.
• Mettez en contact les câbles de mesure de sécurité avec les points de mesure et lisez la valeur mesurée sur l'affichage numérique ① de l'appareil BENNING MM P3.
• En position (V _AC ) du commutateur rotatif, la touche « SELECT » ⑤ permet d'alterner entre la mesure de fréquence (appuyez une fois sur la touche) ou la mesure du taux d'impulsions (appuyez deux fois sur la touche).

Remarque:

Dans les plages de tension inférieures, il pourrait arriver que l'indication « zéro volts » n'apparaît pas si les câbles de mesure de sécurité sont ouverts. Contrôlez le fonctionnement de l'appareil BENNING MM P3 en court-circuitant les pointes de mesure.

Voir figure 2 : Mesure de la tension continue

Voir figure 3 : Mesure de la tension alternative

8.3 Mesure de résistance

- Sélectionnez au moyen du commutateur rotatif ⑦ la fonction souhaitée (Ω, ↗) sur l'appareil BENNING MM P3.

- Mettez en contact les câbles de mesure de sécurité avec les points de mesure et lisez la valeur mesurée sur l'affichage numérique ① de l'appareil BENNING MM P3.

Voir figure 4 : Mesure de la résistance

8.4 Contrôle de diodes

- Sélectionnez la fonction souhaitée (Ω, ➤, 🎨) au moyen du commutateur rotatif ⑦ de l'appareil BENNING MM P3.

- Appuyez une fois sur la touche «SELECT» ⑤ de l'appareil BENNING MM P3 afin d'alterner au contrôle de diodes (▶ appuyez deux fois sur la touche).

- Mettez en contact les câbles de mesure de sécurité avec les connexions des diodes et lisez la valeur mesurée sur l'affichage numérique ^1 de l'appareil BENNING MM P3.

- Pour une diode Si normale dans le sens de passage, la tension directe est affichée avec une valeur entre 0,400 V et 0,900 V. L'affichage «000» indique un court-circuit de la diode et l'affichage «OL» indique une coupure de la diode.

- Pour une diode dans le sens de blocage, «OL» apparaît sur l'écran. Si la diode est défectueuse, «000» ou d'autres valeurs sont affichées.

Voir figure 5 : Contrôle de diodes

8.5 Test de continuité avec ronfleur

- Sélectionnez la fonction souhaitée (Ω,,) au moyen du commutateur rotatif ⑦ de l'appareil BENNING MM P3.

- Appuyez une fois sur la touche «SELECT» ⑤ de l'appareil BENNING MM P3 afin d'alterner au contrôle de diodes ( ) (appuyez deux fois sur la touche).

- Mettez en contact les câbles de mesure de sécurité avec les points de mesure.

- Si la résistance entre les points de mesure est inférieure à 50 Ω, le ronfleur intégré à l'appareil BENNING MM P3 émet un signal acoustique.

Voir figure 6 : Test de continuité avec ronfleur

8.6 Mesure de capacité

Déchargez les condensateurs complètement avant d'effectuer les mesures de capacité !

Ne jamais appliquer de la tension aux douilles pour la mesure de capacité ! L'appareil pourrait être endommagé ou détruit ! Tout appareil endommagé présente des risques d'électrocution !

• Sélectionnez la fonction souhaitée ( ) du moyen du commutateur rotatif ⑦ de l'appareil BENNING MM P3.
• Déterminez la polarité du condensateur et déchargez le condensateur complètement.
• Si nécessaire, effectuez la compensation à zéro au moyen de la touche «RANGE/REL Δ (−)» ⑥.
• Mettez en contact les câbles de mesure de sécurité avec le condensateur déchargé en respectant sa polarité et lisez la valeur mesurée sur l'afficheur numérique ① de l'appareil BENNING MM P3.

Voir figure 7: Mesure de capacité

8.7 Mesure de fréquence

• Afin de mesurer des signaux rectangulaires jusqu'à un maximum de 5 V _ss, sélectionnez la fonction souhaitée (Hz, %) au moyen du commutateur rotatif ⑦.
• Afin de mesurer des signaux sinusoidaux jusqu'à 600 V_eff, sélectionnez la fonction souhaitée (V_AC, Hz, %) au moyen du commutateur rotatif ⑦ et appuyez sur la touche « SELECT » afin d'alterner à la mesure de fréquence (Hz).
• Tenez compte de la sensibilité minimale pour les mesures de fréquence de l'appareil BENNING MM P3!
• Mettez en contact les câbles de mesure de sécurité avec les points de mesure et lisez la valeur mesurée sur l'affichage numérique ① de l'appareil BENNING MM P3.

Voir figure 8: Mesure de fréquence/ du taux d'impulsions

8.8 Mesure du taux d'impulsions

• Sélectionnez la fonction souhaitée (Hz, %) au moyen du commutateur rotatif ⑦ de l'appareil BENNING MM P3.
• Appuyez une fois sur la touche «SELECT» ⑤ de l'appareil BENNING MM P3 afin d'alterner à la mesure du taux d'impulsions (%).
• Mettez en contact les câbles de mesure de sécurité avec les points de mesure et lisez la valeur mesurée sur l'affichage numérique ① de l'appareil BENNING MM P3.

Voir figure 8: Mesure de fréquence / du taux d'impulsions

9. Entretien

Avant d'ouvrir l'appareil BENNING MM P3, il faut absolument débrancher l'appareil de la tension ! DANGER ÉLECTRIQUE !

Seuls les électrotechniciens devant prendre des mesures particulières pour éviter les accidents sont autorisés à procéder à des travaux sur l'appareil BENNING MM P3 ouvert et sous tension.

Procédure à suivre afin de mettre l'appareil BENNING MM P3 hors tension avant de l'ouvrir :

- Tout d'abord, enlevez les deux câbles de mesure de sécurité de l'objet mesuré.

- Mettez le commutateur rotatif ⑦ en position «OFF».

9.1 Protéger l'appareil contre toute utilisation involontaire

Dans certaines conditions, la sécurité de travail avec l'appareil BENNING MM P3 ne peut plus être garantie, comme par exemple dans les cas suivants :

• dommages visibles au boîtier et câbles de mesure de sécurité,
• erreurs lors des mesures,
• conséquences d'un long stockage dans des conditions défavorables et
• conséquences d'un transport dans des conditions défavorables.

Dans de tels cas, il faut immédiatement mettre hors service l'appareil BENNING MM P3, le déconnecter des points de mesure et le protéger contre toute utilisation.

9.2 Nettoyage

Nettoyez l'extérieur du boîtier avec un chiffon propre et sec (seule exception : les chiffons de nettoyage spéciaux). N'utilisez ni de solvants ni d'abrasifs pour nettoyer l'appareil. Veillez absolument à ce que le compartiment à piles et les contacts des piles ne soient contaminés par de l'électrolyte de pile.

En cas de contamination d'électrolyte ou en cas de dépôts blancs à proximité de la pile ou du compartiment à piles, nettoyez-les également au moyen d'un chiffon sec.

9.3 Remplacement des piles

Avant d'ouvrir l'appareil BENNING MM P3, il faut absolument débrancher l'appareil de la tension ! DANGER ÉLECTRIQUE !

L'appareil BENNING MM P3 est alimenté par deux piles 1,5 V du type LR44. Il est nécessaire de remplacer les piles (voir figure 9), quand le symbole de pile apparaît sur l'écran.

Procédez comme suit pour remplacer la pile :

• Enlevez les câbles de mesure de sécurité du circuit de mesure.
• Mettez le commutateur rotatif ⑦ en position «OFF».
• Posez l'appareil BENNING MM P3 sur la face avant et dévissez la vis de la partie inférieure du boîtier.
• Enlevez la partie inférieure du boîtier avec prudence.

Ne dévissez pas des vis du circuit imprimé de l'appareil BENNING MM P3 !

• Enlevez les piles déchargées du compartiment à piles.
• Insérez les nouvelles piles dans le compartiment à piles en respectant la polarité correcte.
• Encliquetez la partie inférieure du boîtier dans la partie supérieure et revissez les vis.

Voir figure 9 : Remplacement des piles

Contribuez à la protection de l'environnement ! Ne jetez pas les piles dans la poubelle ordinaire. Vous pouvez rendre les piles usées aux déchetteries communales pour les piles usées ou pour les déchets spéciaux. Renseignez-vous auprès de votre commune.

9.4 Étalonnage

Benning garantit la conformité aux spécifications techniques et indications de précision figurant dans ce mode d'emploi pendant la première année à partir de la date de livraison.

Afin de conserver la précision spécifiée des résultats de mesure, l'appareil doit être étalonné régulièrement par notre service clients. Nous recommandons de respecter un intervalle d'étalonnage d'un an. Pour cela, envoyez l'appareil à l'adresse suivante:

10. Utilisation de l'étui protecteur

Il est possible de garder les câbles de mesure de sécurité en enroulant ces câbles et les attachant à l'intérieur de l'étui protecteur au moyen d'une fermeture Velcro.

Voir figure 10 : Utilisation de l'étui protecteur

11. Protection de l'environnement

Jetez l'appareil devenu inutilisable aux systèmes de recyclage et de tri de déchets disponibles.
