VT 2 - Strumenti di misura BENNING - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo VT 2 BENNING in formato PDF.
| Tipo di prodotto | Rivelatore di fase e campo magnetico |
| Marca | BENNING |
| Modello | VT 2 |
| Dimensioni (L x l x h) | circa 153 x 20 x 25 mm |
| Peso (senza batterie) | circa 40 g |
| Alimentazione | 2 batterie micro LR03/AAA (1,5 V) |
| Campo di tensione nominale | 12 V a 1 000 V AC (45 Hz a 65 Hz) |
| Categoria di sovratensione | CAT III 1 000 V / CAT IV 600 V |
| Grado di contaminazione | 2 |
| Tipo di protezione (IP) | IP 53 (protezione contro polvere e acqua piovana) |
| Temperatura di esercizio | -0 °C a +50 °C, umidità ≤ 80% |
| Temperatura di stoccaggio | -20 °C a +60 °C, umidità ≤ 80% (senza batterie) |
| Funzioni principali | Rilevamento di fase (conduttore esterno), rilevamento di campo magnetico, test di continuità di linee |
| Indicatori | LED rosso (fase/campo elettrico), LED verde (campo magnetico), segnale acustico |
| Sensibilità | Alta sensibilità (12 V AC) attivata da pulsante |
| Manutenzione e pulizia | Pulire l'esterno con un panno pulito e asciutto |
| Sicurezza | Doppio isolamento (classe di protezione II), non utilizzare con vano batterie aperto |
| Ricambi e riparabilità | Batterie sostituibili dall'utente |
| Informazioni generali | Conforme alle norme DIN EN 61010-1, DIN EN 61326 |
Domande frequenti - VT 2 BENNING
Domande degli utenti su VT 2 BENNING
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Strumenti di misura in formato PDF gratuitamente! Trova il tuo manuale VT 2 - BENNING e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. VT 2 del marchio BENNING.
MANUALE UTENTE VT 2 BENNING
Istruzioni per l'uso
Gebruiksaanwijzing
Instrukcja obstugi
BENNING
Bedienungsanleitung
Operatingmanual
Moded'employi
Gebruiksaanwijzing
Istruzioni per l'uso del Misuratore di tensione e di campo magneticoenzaconto BENNING VT 2
Prima di impiegare il rivelatore di fase e Campo magnetico BENNING VT 2, leggere attendamente le istruzioni per l'uso e osservare assolutamente leindicazioni relative alla sicurezza!
1. Indicazioni di sicurezza
Attenzione! I magneti sono influenzare il funzionamento di pacemaker e defibrillatori implantati. Se siete portatori di dispositivi del genere, tenetevi ad una distanza di sicurezza dal magnete.
- Immediamente prima dell'uso controllare la funzionalità del rivelatore di fase eCampo magnetico. L'ap parecchio non può essere utilizzato quando uno o più indicatori non funzionano oppure quando non è possibile riconoscere che l'apparecchio è in grado di funzionare!
- In occasione dell'esecuzione dei test afferrare l'apparecchio esclusivamente presso l'impugnatura di colore rosso tenendolo dietro alla delimitazione dell'impugnatura 2 e non toccare mai la punta di controllo bianca 1!
- L'apparecchio può essere impiegato esclusivamente nell'ambito del settore di tensione nominale indicato (compreso fra 12 V e 1000 V AC) ed in circuiti elettrici di rete collegati a massa delle categorie di sovratensione CAT III 1000 V e CAT IV 600 V conduttore contro terra.
- Il misuratore di tensione e di campo magnetico BENNING VT 2 riconosce i campi elettrici contensioni a partire da circa 12V / 200V a corrente alternata (CA). Campi a corrente continua (CC) non sono riconosciuti.
- Tenere conta del fatto che i lavori eseguiti presso elementi ed impianti conduttori di tensione sono sempre pericolosi. Anche solo le tensioni a partire da 30 V AC e 60 V DC possono essere pericolose per la vita delle persone.
- Il rivelatore di fase e Campo magnetico BENNING VT 2 non è in grado di determinare l'assenza di tensio ne da un'apparecchiatura; utilizzato un tester di tensione bilopare z. B. DUSPOL per determinare la determinazione dell'assenza di tensione.
- I seguenti fattori possono influire negativamente sul corretto funzionamento del test della fase e conduttore esterno:
- Distanza troppo elevata alla fase da controllare (conduttore esterno)
- Isolamento e schermatura troppo forti della fase (conduttore esterno)
- Indumenti protettivi e condizioni di isolamento del sito
- Differenze costruttive di prese / accoppiamenti CEE con contatti precedenti, ad esempio accoppiamento CEE 63 A
Disturbi della rete elettrica o scadente qualita della rete - Stato delle batterie fornite nel misuratore di tensione e di Campo magnetico BENNING VT 2
- Non mettere in esercizio l'apparecchio quando lo scomparto delle batterie è aperto.
- L'apparecchio è stato progettato per essere impiegato da elettriciisti specializzati in collegamento con procedure di lavoro che garantisco la sicurezza.
- L'apparecchio deve essere protetto alla sporcizia e dai danneggiamenti alla superficie del suo involucro.
- Se si presume che non sia più possible un esercizio sicuro, si deve allora mettere fuori servizio l'apparecchio ed al sicuro da un esercizio non intenzionale.
Simboli elettrici sull'apparecchio:
| Simbolo Significato | |
| Δ | Attenzione! I magneti sono influenzare il funzionamento di pacemaker e defibrillatori implantati. Se siete portatori di dispositivi del genere, tenetevi ad una distance di sicurezza dal magnete. |
| Δ' | Attenzione – Tenere conta della documentazione! Il simbolo segnala che è necessario osservare leindicazioni contenate nelle istruzioni per l'uso, allo scopo di evitare pericoli. |
| ∅ | Qesto simbolo sull'apparecchio significa che il BENNING VT 2 è eseguito con isola-mento di protezione (classe di protezione II) |
| i | Rispettare leindicazioni presenti nel manuale di istruzioni. |
| CE | Qesto simbolo sullo strumento BENNING VT 2 significa che lo strumento è conforme alle normative UE. |
| ~ | CA tensione alternata |
| ÷ | Terra (conduttore contro terra) |
| + | Qesto simbolo indica l'allineamento delle batterie per il loro insertimento con la polarità corretta |

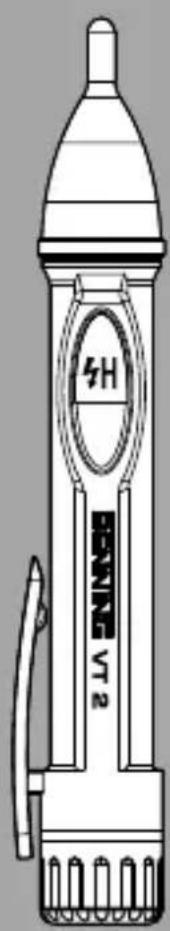

2. Descrizione dell'apparecchio (figura A)
Punta di controllo con indicatore LED (rosso/ verde)
Delimitazione dell'impugnatura
3 H LED (rosso), indica un'elevata sensibilità (determinazione di campi elettrici con tensione da circa 12 V CA)
Pulsante (blu) per l'attivazione della sensibilità elevata (determinazione di campi elettrici con tensione da circa 12 V CA)
Fermaglio
Coperchio dello scomparto delle batterie
Magnetedi prova
3. Controllo della funzionalità dell'apparecchio
- Immediamente prima dell'uso controllare la funzionalità del rivelatore di fase e Campo magnetico.
- Controllare la funzionalità del rivelatore di fase presso una sorgente di tensione conosciuta, per esempio una presa da 230 V.
- Testare la funzione di misurazione del Campo magnetico nel magnete di prova integrato ⑦. Il magnete di prova può essere svitato dal coperchio del comparto batterie ⑥.
- La sostituzione della batteria è necessaria, quando la luce rossa sul display LED o la segnalazione acustica divertano deboli.
- Non impiegare il BENNING VT 2 quando non tutte le sue funzioni funzionano correttamente!
- BENNING VT 2 non dispone di alcun interrottore di spegnimento ed è sempre attivo. Un circuito speciale con assorbimento di corrente ridotto prolonga la durata operativa della batteria e quando la sua operatività.
4. Modalità di funzionamento
Indicazione dei campi elettrici
- Il rivelatore di fase e Campo magnetico BENNING VT 2 riconosce i campi elettrici che vengono generati da tensioni di fase/tensioni esterne comprese fra 200V e 1000V AC (45 Hz - 65 Hz). Una funzione di commutazione incrementa la sensibilità in modo tale che i campi elettrici con tensioni da circa 12 V CA o superiori possano essere riconosciuti.
- Quando viene rilevato un Campo elettrico la punta di controllo ① si illumina in colore rosso e viene emesso un segnale acustico. La frequenza di lampeggiamento della punta di controllo rossa ① e la frequenza del segnale acustico emesso augmentano in corrispondenza dell'augimento del Campo elettrico e/o della tensione rilevata.
Il rivelatore di fase e Campo magnetico BENNING VT 2 può essere utilizzato allo scopo di determinare la fase (conduttore esterno) di una tensione alternata. - Per eseguire il test non è necessario alcun flusso elettrico e neanche alcun contatto di conduzione elettrica con l'elemento dell'impianto, con la presa oppure con la linea isolata.
- Attenzione: il misuratore BENNING VT 2enza attivazione del tasto ④ risponde solamente a campi sufficientemente potenti con tensione di fase / tra le fasi da 200 V CA.
Quando il rivelatore di fase e Campo magnetico BENNING VT 2 non reagisce, la distanza dall'elemento dell'impiano conduttore di tensione potrebbe essere troppo elevata o l'elemento dell'impianto potrebbe essere schermato oppure l'isolamento potrebbe essere troppo spesso.
Indicazione di campi magnetici:
- Il misuratore di tensione e di campo magnetico BENNING VT 2 riconosce campi magneti su fiscientamente potenti che sono generati da commutatori elettromagneti (protezioni / relè) e da valvole (elettrovalvole). Sono inclusi i campi magneti a corrente alternata, a corrente continua e permanente.
- Quando un Campo magnetico viene rilevato, il punctale di prova 1 diventa verde.
5. Test della fase/del conduttore esterno di una tension alternata (figura B)
- Posizione are la punta di controllo sulla fase presunta (conduttore esterno) dell'elemento dell'impianto.
- L'esistenza di una fase (conduttore esterno) vieneindicata per mezzo dell'emissione di un segnale acustico e dell'illuminazione in colore rosso della punta di controllo 1.
- Attivando il tasto 4 viene aumentoata la sensibilità di rilevamento del Campo elettrico in modo tale che le tensioni da circa 12V o maggiori possano essere rilevate.
Attenzione!
Tenere conta del fatto cheanche quando il BENNING VT 2 non segnala la presenza di una fase (conduttore esterno), l'oggetto su cui viene eseguito il test, tuttavia, cui presentare tensioni pericolose. Per determinare le assenze di tensione impiegare esclusivamente un rivelatore di tensione a due poli conforme alla norma DIN EN 61243-3 (VDE 0682-841), per esempio un rivelatore di tensione DUSPOL.
5.1 Sezione della sensibilità elevata
- Tenendo premuto il tasto 4 la sensibilità di rilevamento del Campo elettrico viene aumento in modo tale che le tensioni da circa 12V o maggiori possano essere rilevate. L' elevata sensibilità vieneindicata dall'accensione del 4H LED (rosso) 3.
6. Rilevamento di interruzione di linee di alimentazione (figura C)
Per localizzare interruzioni su linee conductrici di tensione (per esempio rotture di cavi in tamburi per cavi oppure lampadine difettose in catene di luci), condurre la punta di controllo 1 lungo la linea isolata dal punto di alimentazione (fase) nella direzione dell'estremità opposa della linea. Il punto di interruzione viene localizzato quando la fase (conduitore esterno) non viene più identificata tramite il segnale acustico e l'accensione della testina di controllo.
In occasione dei test eseguiti su tamburi per cavi si deve tenere conto del fatto che la spina con contatto di terra deve essere ruotata di 180^ allo scopo di collegare entrambe le linee alla fase (conduitore esterno) di una presa con contatto di terra.
Nota:
Se il Campo elettrico del cavo di alimentazione èccessivamente debole, la sensibilità può essere augmentata mediante il tasto 4.
7. Misurazione di campi magnetici (figura D)
- Posizione are il punctale di prova 1 sull'oggetto in esame.
- Il rilevamento di un Campo magnetico viene indicato dal punctale di prova ① che diventa verde.
- Se durante la misurazione si avverte un segnale acustico e il punctale di prova ① diventa grosso e verde simultaneamente, significata che è stato rilevatoanche un Campo elettrico da un componente in tensione.
Nota:
L'attivazione del tasto 4 non ha alcun effetto sulla sensibilità della misurazione del campo magnetico .
8. Sostituzione delle batterie (figura A)
- Non sottomorre a tensione l'apparecchio quando lo scomparto delle batterie è aperto!
- Svitare dall'apparecchio il coperchio dello scomparto delle batterie e rimuovere dall'apparecchio le batterie scariche.
- Inserire nell'apparecchio le nuove batterie del tipo Micro (LR03/AA) con la polarità corretta (polo positivo rivolto in avanti).
- Riavvitare sull'involucro dell'apparecchio il coperchio dello scomparto delle batterie 6.
9. Dati tecnici
- Norme: DIN EN 61010-1, DIN EN 61326
- Settore di frequenza della tensione nominale: 12 V - 1.000 V AC/45 Hz - 65 Hz
- Categoria di sovratensione: CAT III 1.000 V/CAT IV 600 V
- Grado di inquinamento: 2
- Tipo di protezione: IP 53 (DIN EN 60529), protezione alla polvere e dagli spruzzi d'acqua
- Settore della temperatura d'esercizio: - 0 °C fino a + 50 °C, umidità dell'aria < 80 %
- Settore della temperatura di immagazzinamento: - 20^ fino a + 60 °C, umidità dell'aria < 80 % (senza batterie)
- Dimensioni dell'apparecchio (lungh. x largh. x alt.) = circa 153 × 20 × 25 mm
- Peso: circa 40 g (incluse le batterie)
- Tipo di batterie: 2 × Micro, LR03/AAA (1,5 V)
Il rivelatore di fase e Campo magnetico BENNING VT 2 non è in grado di funzionare quando le batterie sono scariche!
10. Manutenzione generale
Pulire l'esterno dell'involucro per mezzo di un panno asciutto pulito. In caso di presenza di sporcizia o depositi nel settore delle batterie o del loro scomparto, pulireanche questo settore per mezzo di un panno asciutto. In caso di immagazzinamento prolongato rimuovere le batterie dall'apparecchio!
11. Protezione dell'ambiente
Condurre ai sistemi di restituzione e raccolta disponibili le batterie usate edanche l'apparecchio al termine della durata della sua funzionalità.
12. Assistenza relativa al prodotto
Per ulteriori informazioni sono a disposizione del cliente gli addetti competenti del fornitore e/o del produttore.
Hotline di assistenza: +49 (0) 2871 / 93-555
Centrale: +49 (0) 2871 / 93-0
Telefax: +49 (0) 2871 / 93-429
Centrale: +49 (0) 2871 / 93 - 0
Fax: +49 (0) 2871 / 93 - 429
Internet: www.benning.de E-mail: duspol@benning.de
