VT 2 - Messgeräte BENNING - Kostenlose Bedienungsanleitung

Produkttyp	Phasen- und Magnetfelddetektor
Marke	BENNING
Modell	VT 2
Abmessungen (L x B x H)	ca. 153 x 20 x 25 mm
Gewicht (ohne Batterien)	ca. 40 g
Stromversorgung	2 Microbatterien LR03/AAA (1,5 V)
Nennspannungsbereich	12 V bis 1 000 V AC (45 Hz bis 65 Hz)
Überspannungskategorie	CAT III 1 000 V / CAT IV 600 V
Verschmutzungsgrad	2
Schutzart (IP)	IP 53 (Schutz gegen Staub und Sprühwasser)
Betriebstemperatur	-0 °C bis +50 °C, Luftfeuchtigkeit ≤ 80 %
Lagertemperatur	-20 °C bis +60 °C, Luftfeuchtigkeit ≤ 80 % (ohne Batterien)
Hauptfunktionen	Phasenerkennung (Außenleiter), Magnetfelderkennung, Leitungsdurchgangsprüfung
Anzeigen	Rote LED (Phase/elektrisches Feld), grüne LED (Magnetfeld), akustisches Signal
Empfindlichkeit	Hohe Empfindlichkeit (12 V AC) durch Drucktaster aktivierbar
Wartung und Reinigung	Außenseite mit einem sauberen, trockenen Tuch reinigen
Sicherheit	Doppelte Isolierung (Schutzklasse II), nicht verwenden, wenn Batteriefach geöffnet
Ersatzteile und Reparierbarkeit	Batterien vom Benutzer austauschbar
Allgemeine Informationen	Entspricht den Normen DIN EN 61010-1, DIN EN 61326

Häufig gestellte Fragen - VT 2 BENNING

Wie überprüfe ich die ordnungsgemäße Funktion des BENNING VT 2?

Vor und nach jeder Verwendung testen Sie den Phasendetektor an einer bekannten Spannungsquelle (z.B. 230-V-Steckdose) und überprüfen Sie das Magnetfeld mit dem integrierten Prüfmagneten (vom Batteriefachdeckel abgeschraubt).

Was ist der Spannungserkennungsbereich des VT 2?

Im Normalmodus erkennt er elektrische Felder von 200 V bis 1 000 V AC. Durch Drücken des roten Drucktasters wird die hohe Empfindlichkeit aktiviert, die Spannungen ab etwa 12 V AC erkennt.

Kann der VT 2 Gleichspannung (DC) erkennen?

Nein, der BENNING VT 2 erkennt nur elektrische Wechselfelder (AC). Gleichspannungsfelder (DC) werden nicht erkannt.

Wie wechsle ich die Batterien des BENNING VT 2?

Schrauben Sie den Deckel des Batteriefachs ab, entfernen Sie die alten Batterien und setzen Sie zwei neue Microbatterien LR03/AAA unter Beachtung der Polarität ein. Schließen Sie den Deckel.

Was tun, wenn der VT 2 an einer Steckdose, die ich unter Spannung weiß, keine Spannung anzeigt?

Mehrere mögliche Ursachen: zu großer Abstand, dicke Isolierung, Abschirmung, schwache Batterien oder Gerätefehler. Überprüfen Sie zuerst die Funktion an einer bekannten Quelle. Verlassen Sie sich niemals ausschließlich auf diesen Detektor, um Spannungsfreiheit zu bestätigen.

Kann der VT 2 zur Spannungsfreiheitsprüfung verwendet werden?

Nein, der VT 2 ist kein zweipoliger Spannungsprüfer. Zur Feststellung der Spannungsfreiheit verwenden Sie ein Gerät gemäß DIN EN 61243-3, wie z.B. einen DUSPOL.

Wie verwende ich den VT 2 zum Auffinden einer Kabelunterbrechung?

Schließen Sie die Leitung an eine Phase an und bewegen Sie die Prüfspitze entlang des isolierten Kabels. Die Stelle, an der das akustische Signal und die rote LED aufhören, zeigt die Unterbrechung an. Verwenden Sie bei Bedarf den Hochsensitivitätsmodus.

Was bedeutet eine grüne LED am VT 2?

Die grüne LED zeigt die Erkennung eines Magnetfeldes an (z.B. von einem Schütz, Relais oder Magnetventil). Leuchtet sie gleichzeitig mit der roten, ist auch ein elektrisches Feld vorhanden.

Ist der VT 2 gegen Wasser und Staub geschützt?

Ja, das Gerät hat die Schutzart IP 53, was bedeutet, dass es gegen Staub und Spritzwasser (Regen) geschützt ist.

Was tun, wenn das Gerät überhaupt nicht mehr funktioniert?

Überprüfen Sie zuerst den Zustand der Batterien und ersetzen Sie diese bei Bedarf. Wenn das Problem weiterhin besteht, wenden Sie sich an den BENNING-Kundendienst unter +49 (0) 2871 / 93 - 555 oder besuchen Sie die Website www.benning.de.

BEDIENUNGSANLEITUNG VT 2 BENNING

Mehrsprachige Anleitung unter

www.benning.de

Multilingual manuals at

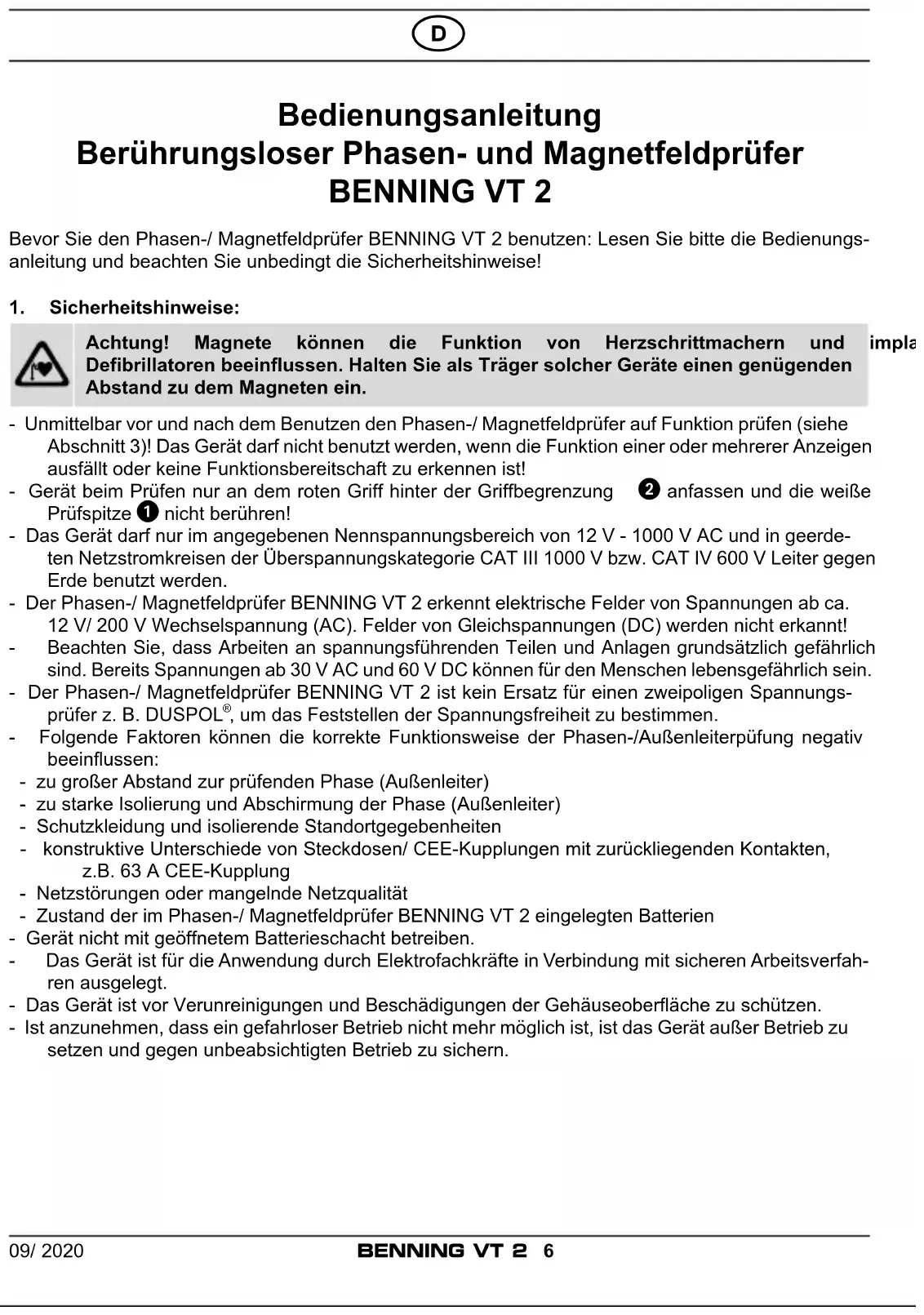

Bedienungsanleitung

Berührungsloser Phasen- und Magnetfeldprüfer

BENNING VT 2

Bevor Sie den Phasen-/ Magnetfeldprüfer BENNING VT 2 benutzen: Lesen Sieitte die Bedienungsanleitung und beachten Sie unbedingt die Sicherheitshinweise!

1. Sicherheitshinweise:

Achtung! Magnete können die Funktion von Herzschrittmachern und Defibrillatoren beeinflussen. Halten Sie als Träger solcher Geräte einen genügenden Abstand zu dem Magneten ein.

impla

• Unmittelbar vor und nach dem Benutzten den Phasen-/ Magnetfeldprüfer auf Funktion prufen (siehe Abschnitt 3)! Das Gerätarf nicht benutzt werden, wenn die Funktion einer oder mehrerer Anzeigen ausfällt oder keine Funktionsbereitschaft zu erkennen ist!
• Gerät beim Prüfen nur an dem roten Griff hinter der Griffbegrenzung 2 anfassen und die weiße Prüfspitze 1 nicht berühren!
• Das Gerätarf nur im angegebenen Nennspannungsbereich von 12 V - 1000 V AC und in geerdeten Netzstromkreisen der Überspannungskategorie CAT III 1000 V bzw. CAT IV 600 V Leiter gegen Erde benutzt werden.
• Der Phasen-/ Magnetfeldprüfer BENNING VT 2 erkennt elektrische Felder von Spannungen ab ca. 12 V/ 200 V Wechselspannung (AC). Felder von Gleichspannungen (DC) werden nicht erkannt!
• Beachten Sie, dass Arbeiten an spannungsführenden Teilen und Anlagen grundsätzlich gefährlich sind. Bereits Spannungen ab 30 V AC und 60 V DC können für den Menschen lebensgefährlich sein.
• Der Phasen-/ Magnetfeldprüfer BENNING VT 2 ist kein Ersatz für einen zweipoligen Spanningsprüfer z. B. DUSPOL, um das Feststellen der Spannungsfreiheit zu bestimmen.
• Folgende Faktoren können die korrekte Funktionseider Phasen-/Außenleiterprüfung negativ beeinflussen:
• zu großer Abstand zur prüfenden Phase (Außenleiter)
• zu starke Isolierung und Abschirmung der Phase (Außenleiter)
• Schutzkleidung und isolierende Standortgegebenheiten
• konstruktive Unterschiede von Steckdosen/ CEE-Kupplungen mit zusückliegenden Kontakten, z.B. 63 A CEE-Kupplung
• Netzstörungen oder mangelnde Netzqualität
• Zustand der im Phasen-/ Magnetfeldprüfer BENNING VT 2 eingelegten Batterien
• Gerät nicht mit geöffnetem Batterieschacht betreiben.
• Das Gerät ist für die Anwendung durch Elektrofachkräfte in Verbindung mit sicheren Arbeitsverfahren ausgelegt.
• Das Gerät ist vor Verunreinigungen und Beschädigungen der Gehäuseoberfläche zu schätzen.
• Ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, ist das Gerät außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern.

Elektrische Symbole auf dem Gerät:

Symbol	Bedeutung
	Achtung! Magnete konnen die Funktion von Herzschrittmachern und implantierten Defibrillatoren beeinflussen. Halten Sie als Träger solcher Geräte einen genügenden Abstand zu dem Magneten ein.
	Achtung Dokumentation beachten! Das Symbol gibt an, dass die Hinweise in der Bedienungsanleitung zu beachten sind, um Gefahren zu vermeiden
	Dieses Symbol auf dem Gerät bedeutet, dass der BENNING VT 2 schutzisoliert (Schutzklasse II) ausgeführ ist.
	Bedienungsanleitung beachten.
	Dieses Symbol auf dem Gerät bedeutet, dass das Gerät konform zu den EU-Richtlinien ist.
	AC Wechselspannung
	Erde (Spannung gegen Erde)
	Dieses Symbol zeigt die Ausrichtung der Batterien zum polrlichtigen Einlagen an

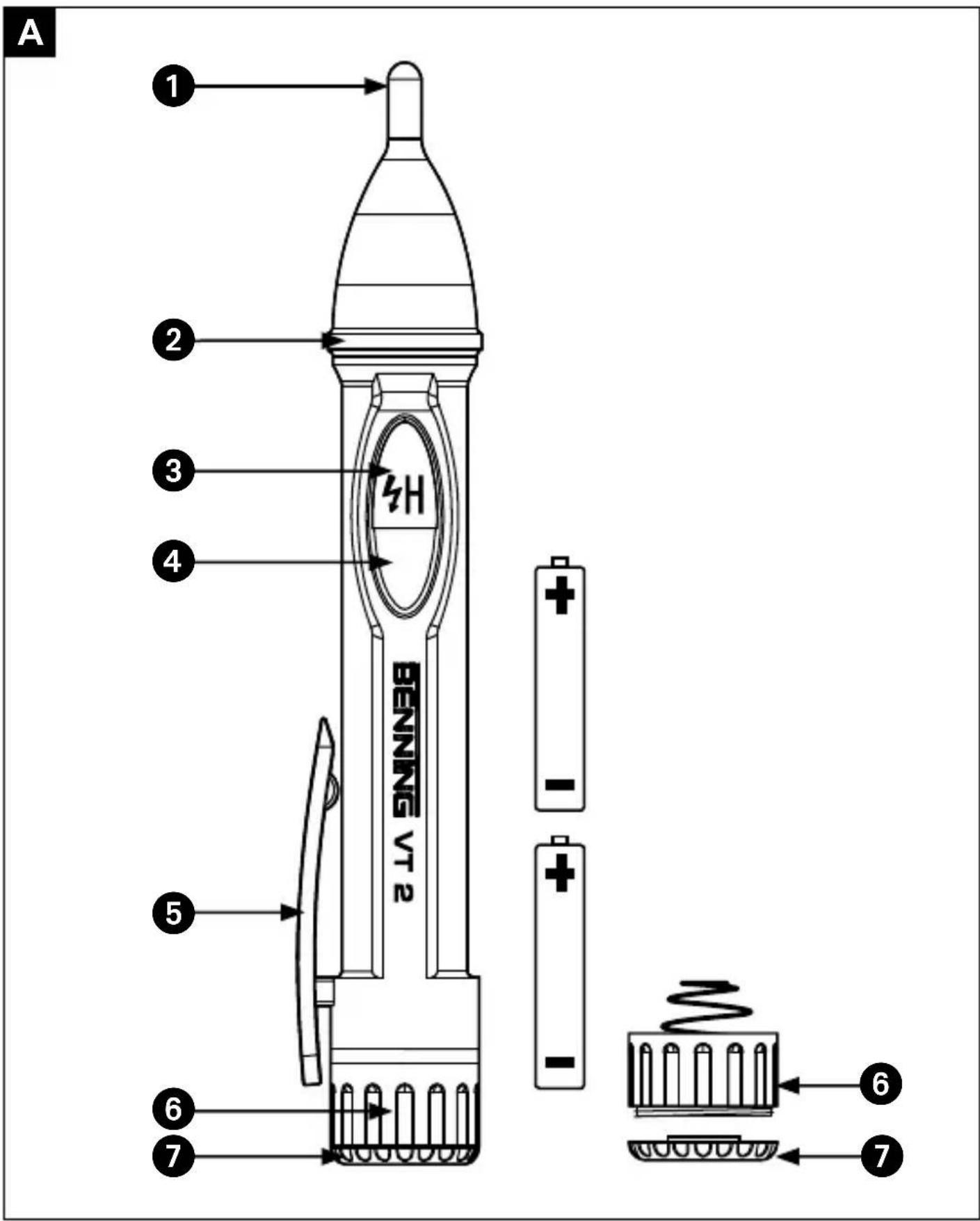

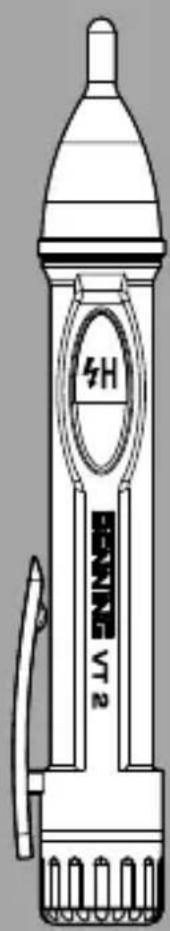

2. Gerätebeschreibung (Bild A)

1 Prüfspitze mit LED-Anzeige (rot/grün)
Griffbegrenzung
3 H LED (rot), Anzeige für hohe Empfindlichkeit (Erfassung elektrischer Felder von Spannungen ab ca. 12 V AC)
Taster (blau), zur Aktivierung der hohen Empfindlichkeit (Erfassung elektrischer Felder von Spannungen ab ca. 12 V AC)
5 Clip
6 Batteriefachdeckel
Testmagnet

3. Funktionsprüfung

• Unmittelbar vor und nach dem Benutzen den Phasen-/ Magnetfeldprüfer auf Funktion prufen!
• Testen Sie die Funktion der Phasenprüfung an einer bekannten Spannungsequelle z.B. 230 V Steckdose.
• Testen Sie die Funktion der Magnetfeldprüfung an dem integrierten Testmagneten 7. Der Testmagnet kann von dem Batteriefachdeckel abgeschraubt werden.
• Der Batteriewechsel ist erforderlich, wenn die rote/grüne LED-Anzeige 1 oder der Signatton schwach werden.
• Verwenden Sie den BENNING VT 2 nicht, wenn nicht alle Funktionen einwandfrei funktionieren!
• Der BENNING VT 2 besitz keine Ausschalter und ist immer aktiv. Eine spezielle Schaltung mit geringer Stromaufnahme verlangert die Batterielebensdauer und somit Einsatzbereitschaft.

4. Funktionswise

Anzeige von elektrischen Feldern:

• Der Phasen-/ Magnetfeldprüfer BENNING VT 2 erkennt elektrische Felder, die von Phasen-/ Außenspannungen ab 200 V - 1000 V AC (45 - 65 Hz) erzeugt werden. Eine Umschaltfunktion erhöht die Empfindlichkeit, so dass elektrische Felder von Spannungen ab ca. 12 V AC oder higher erkannt werden.
• Wird ein elektrisches Feld erfasst, leuchtet die Prüfspitze 1 rot auf und ein Signalton ertont. Die Blinkfrequenz der roten Prüfspitze 1 und die Signaltonfrequenz steigt mit zunehmender Höhe des elektrischen Feldes bzw. der anliegenden Spannung.
• Der Phasen-/ Magnetfeldprüfer BENNING VT 2 kann benutzt werden, um die Phase (Außenleiter) einer Wechselspannung zu bestimmen.
• Für die Prüfung ist kein Stromfluss und keine elektrisch leitende Kontaktierung mit dem Anlageteil, der Steckdose oder der isolierten Leitung nötig.
• Beachten Sie, dass der BENNING VT 2 ohne Betätigung des Taster ④ nur auf ausreichend starke Felder ab 200 V AC Phasen-/ Außenleiterspannung reagiert.

Sollte der Phasen-/ Magnetfeldprüfer BENNING VT 2 nicht reagieren, konnte der Abstand zum spannungsführenden Anlageteil zu groß sein oder das Anlageteil ist abgeschirmt bzw. die Isolierung ist zu dick.

Anzeige von magnetischen Feldern:

• Der Phasen-/ Magnetfeldprüfer BENNING VT 2 erkennt ausreichend starke magnetische Felder die von elektromagnetischen Schaltern (Schützen/ Relais) und Ventilen (Magnetventilen) erzeugt werden. Erfasst werden Permanent-, Gleich- und Wechselstrommagnetfelder.

• Wird ein magnetisches Feld erfasst, leuchtet die Prüfspitze 1 grün auf.

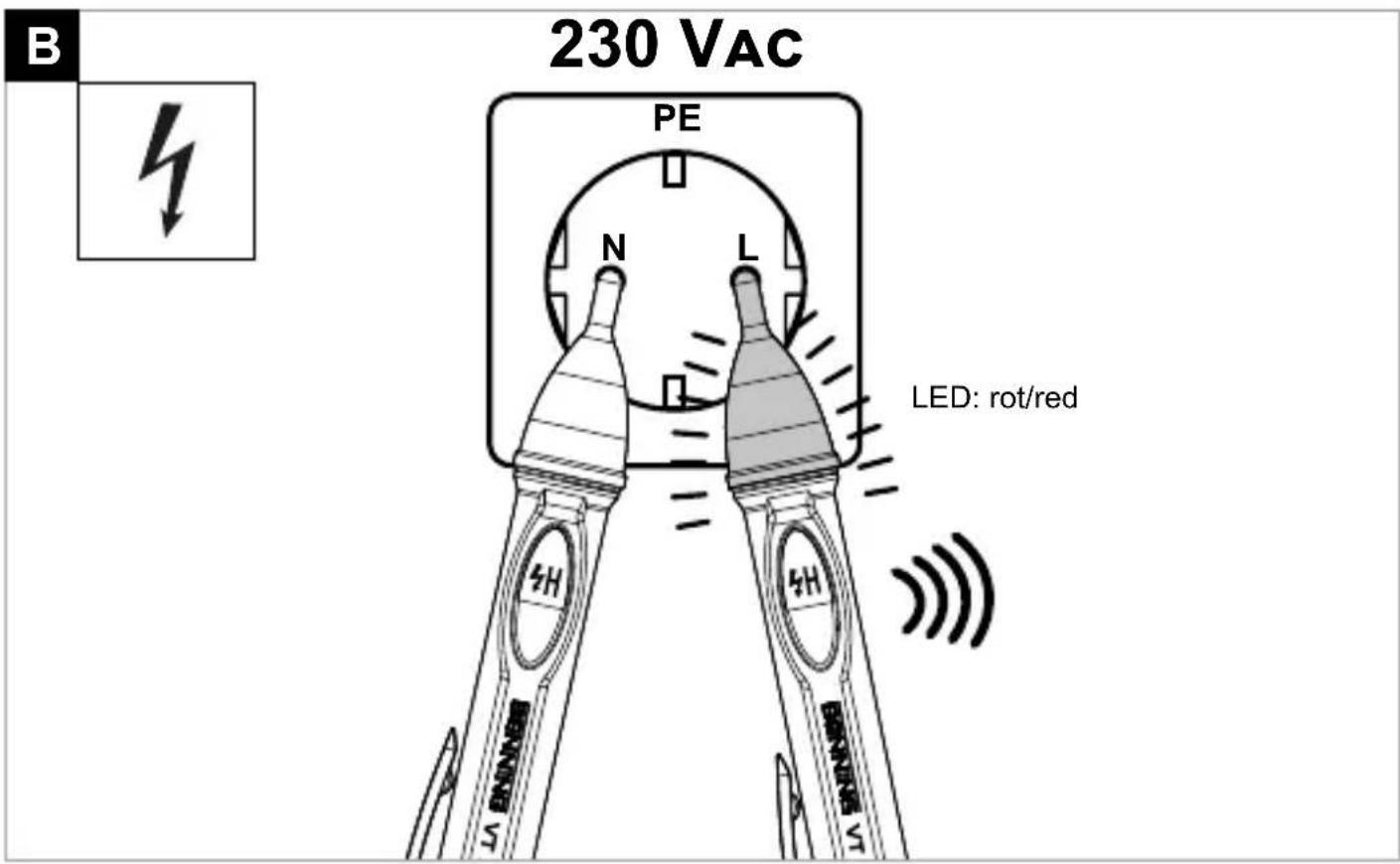

5. Phasen-/Außenleiterprüfung einer Wechselspannung (Bild B)

• Positionieren Sie die Prüfspitze 1 an die vermutete Phase (Außenleiter) des Anlageteils.
  Das Anliegen der Phase (Außenleiter) wird über ein Signalton und das rote Aufleuchten der Prüfspitze 1 angezeigt.
• Durch Betätigung des Tasters 4 kann die Empfindlichkeit zur Erfassung elektrischer Felder erhöht werden, so dass Spannungen ab ca. 12 V oder higher detektiert werden können.

Achtung!

Beachten Sie, auch wenn der BENNING VT 2 keine Phase (Außenleiter) signalisiert, kann an dem Prüfobjekt trozdem eine gefährliche Spannung anliegen. Zur Feststellung der Spannungsfreiheit verwenden Sieitte ausschließlich einen zweipoligen Spanningsprüfer gemäß DIN EN 61243-3 (VDE 0682-401) z.B. einen DUSPOL® - Spanningsprüfer.

5.1 Umschaltung auf hohe Empfindlichkeit

• Durch betätigungen und halten des Tasters 4 kann die Empfindlichkeit zur Erfassung elektrischer Felder erhöht werden, so dass Spannungen ab ca. 12 V oderHigher erfasst werden können. Die hohe Empfindlichkeit wird durch das Aufleuchten der H LED (rot) 3 angezeigt.

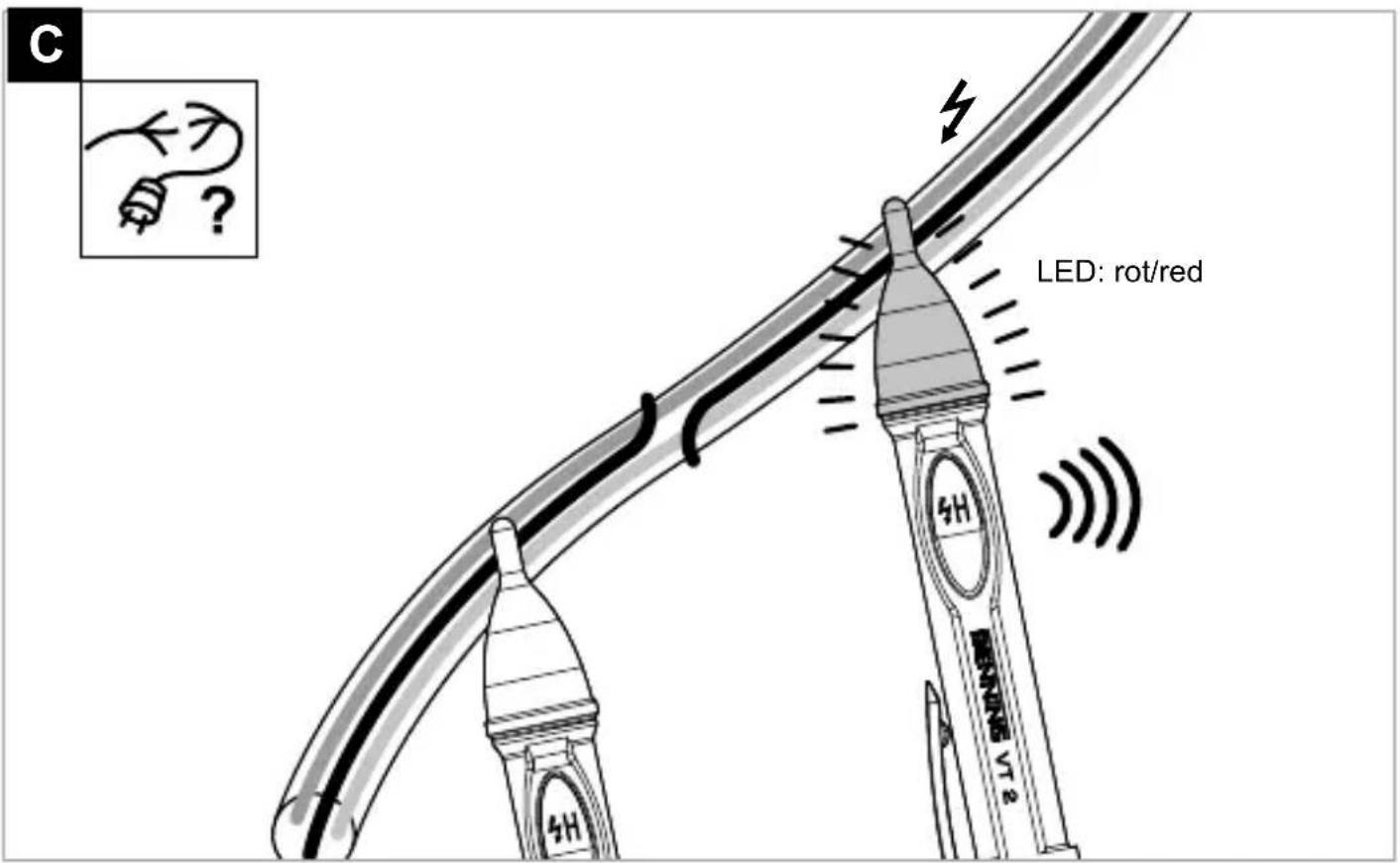

6. Prüfung auf Unterbrechung spannungsführender Leitungen (Bild C)

Um Unterbrechungen an spannungsführenden Leitungen (z.B. Kabelbruch in Kabeltrommel oder defekte Lampen in Lichterketten) zu lokalisieren, führen Sie die Prüfspitze entlang der isolierten Leitung von der Einspeisestelle (Phase) Richtung dem anderen Leitungsende. Die Unterbrechungsstelle ist lokalisiert, sobald die Phase (Außenleiter) nicht mehr über den Signaton und das Aufleuchten der Prüfspitze erkannt wird.

Bei der Prüfung einer Kabeltrommel ist zu beachten, dass der Schutzkontaktstecker um 180^ gedreht werden muss um beiden Leitungen an die Phase (Außenleiter) einer Schutzkontaktsteckdose anzuschreiben.

Hinweis:

Sollte das elektrische Feld der spannungsführenden Leitung zu schwach sein, kann die Empfindlichkeit über den Taster 4 erhöht werden.

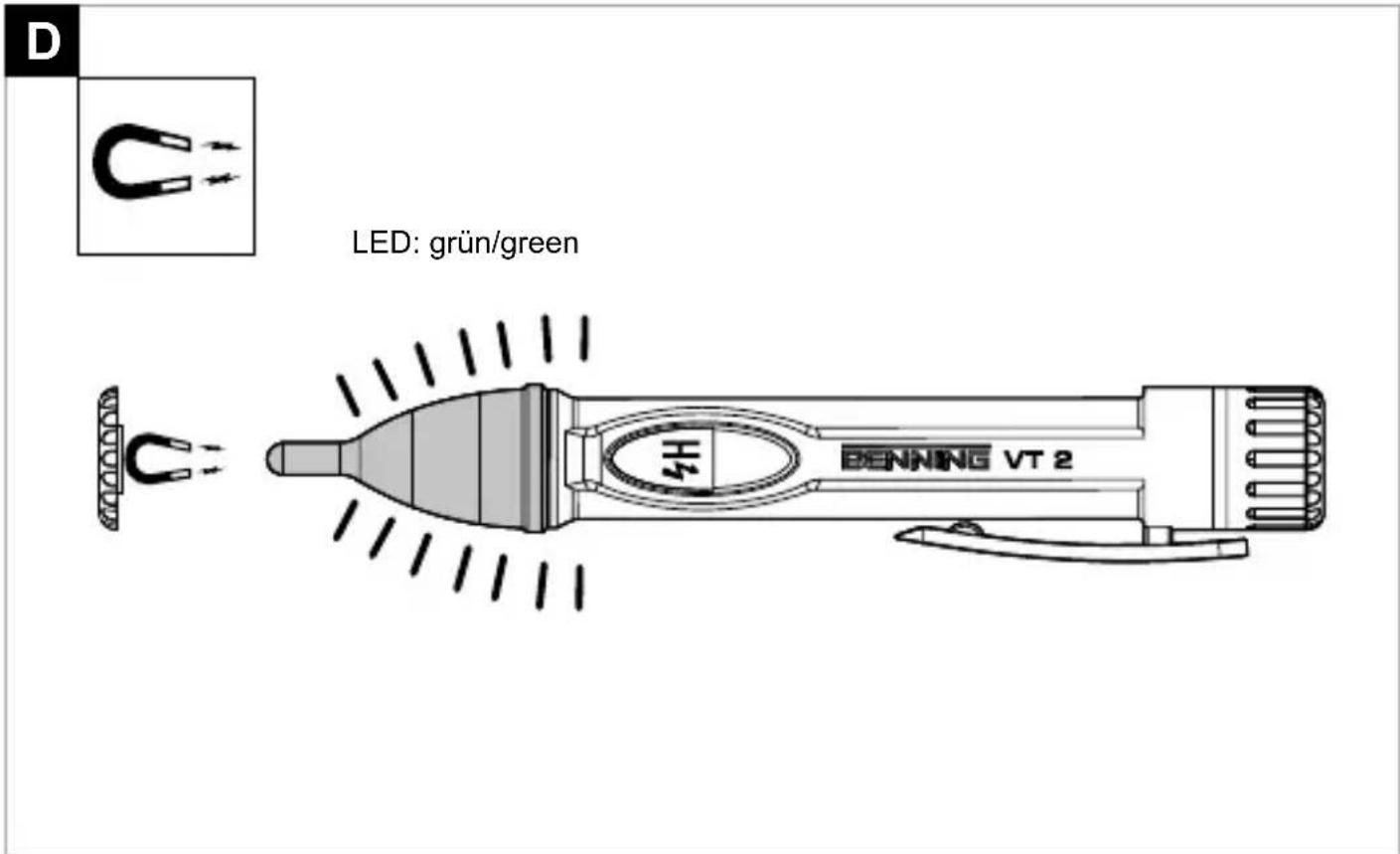

7. Prüfung von Magnetfeldern (Bild D)

• Positionieren Sie die Prüfspitze 1 an den aktivierten Magneten des Prüfgegenstandes.
  Die Erfassung eines Magnetfeldes wird über das grüne Aufleuchten der Prüfspitze 1 angezeigt.
• Sollte bei der Prüfung ein Signalton ertonen und die Prüfspitze ① ), gleichzeitig rot und grün aufleuchten, wird zusammenlich ein elektrisches Feld von einem spannungsführenden Teil erfasst.

Hinweis:

Eine Betätigung des Tasters ④ hat keinen Einfluss auf die Empfindlichkeit der Magnetfeldprüfung.

8. Batteriewechsel (Bild A)

Gerät bei offenem Batteriefach nicht an Spannung legen!
-DenBatteriefachdeckel 6 vom Gerat schrauben und die verbrauchten Batterien aus dem Gerat entnehmer.
- Neue Batterien des Typs Micro (LR03/AAA) polrichtig (Pluspol voran) in das Gerat stecken.
- Batteriefachdeckel auf das Gehäuse schrauben.

9. Technische Daten:

Vorschift: DIN EN 61010-1, DIN EN 61326
- Nennspannungs-/ Frenzbereich: 12 V/ 200 V - 1000 V AC/ 45 Hz - 65 Hz
- Überspannungskategorie: CAT III 1000 V/ CAT IV 600 V
- Verschmutzungsgrad: 2
- Schutzart: IP 53 (DIN VDE 0470-1 IEC/ EN 60529), Schutz gegen Staub und Spruhwasser
- Betriebstemperaturbereich: 0^ bis +50^ , Luftfeuchte ≤ 80%
- Lagertemperaturbereich: - 20 °C bis + 60 °C, Luftfeuchte ≤ 80% (ohne Batterien)
Geräteabmessungen (L x B x H): ca. 153 x 20 x 25mm
Gewicht: ca. 40 g (inkl. Batterien)
- Batterietyp: 2 x Micro, LR03/AAA (1,5 V)

Der Phasen-/ Magnetfeldprüfer BENNING VT 2 ist bei leerer Batterie nicht Funktionsfähig!

10. Allgemeine Wartung

Reinigen Sie das Gehäuse außerlich mit einem sauberen tro ckenen Tuch.

Falls Verunreinigungen oder Ablagerungen im Bereich der Batterie oder des Batteriegehauses vorhenden sind, reinigen Sie auch diese mit einem trockenen Tuch. Entfernen Sie bei längerer Lagerung die Batterien aus dem Gerät!

11. Umweltschutz

Bitte führen Sie verbrauchte Batterien und das Gerät am Ende seiner Lebensdauer den zur Verfugung stehen den Rückgabe- und Sammelsystemen zu.
