MANUALE UTENTE PV 3 BENNING

1. Indicazioni per l’uso

Leggere con attenzione tutte le istruzioni per l’uso (vedi paragrafo 6.1) prima di utilizzare il tester per impianto fotovoltaico! Le presenti istruzioni per l’uso sono destinate a personale specializzato adeguatamente istruito! Il personale qualificato è in grado di riconoscere i rischi ed evitare possibili perico- li. Possibile pericolo di lesione in caso di utilizzo scorretto. Indossare sempre i dispositivi di protezione individuale (DPI) in fase di esecuzione della misurazione.

Attenzione alla presenza di tensione elettrica pericolosa! Attenersi assolutamente a tutte le indicazioni di sicurezza!

Il collegamento al generatore FV deve essere eseguito esclusivamente in base agli schemi di collegamento contenuti nelle istruzioni per l’uso. Per la connessione sicura del genera- tore fotovoltaico utilizzare esclusivamente i cavi di misurazione fotovoltaici in dotazione oppure i cavi di misurazione con connettori a coccodrillo inseriti.

Il generatore FV deve essere isolato dall’alimentazione elettrica principale (inverter foto- voltaico) !

Il generatore FV o la stringa FV non devono superare la tensione massima a vuoto di 1500 V CC, la corrente massima di cortocircuito di 40 A e potenza massima CC (P = U x I) di 45 kW. In caso di misurazione su stringhe fotovoltaiche collegate in parallelo, l’eventuale supera- mento dei valori massimi potrebbe portare al danneggiamento del BENNING PV 3!

Non scollegare i cavi di misurazione dal generatore fotovoltaico finché viene eseguita la misurazione. Il mancato rispetto di questo accorgimento può causare un arco pericoloso oppure il danneggiamento del BENNING PV 3.

Il BENNING PV 3 non può essere spento durante la misurazione.

I connettori di controllo fotovoltaico

sono destinati esclusivamente alla connessio- ne con generatori fotovoltaici (modulo FV, stringa FV, campo FV).

Usare la massima accortezza durante lavori su conduttori nudi o sul cavo d‘alimentazione principale. Un eventuale contatto con i conduttori può causare un elettroshock. Tenere presente che lavori su parti ed impianti sotto tensione sono fondamentalmente pericolosi. Già tensioni a partire da 30 V CA e 60 V CC possono implicare pericolo di morte.

Prima di ogni messa in funzione controllare che lo strumento e i cavi non siano danneggia- ti. Non utilizzare uno strumento danneggiato! Sostituire i cavi di misurazione danneggiati!

Utilizzare esclusivamente i cavi di misura per verifiche di sicurezza forniti con il BENNING PV 3.

I cavi di misurazione in dotazione sono ideati per impianti 1500 V, isolati dall’alimentazione elettrica principale (inverter fotovoltaico). Indossare sempre i dispositivi di protezione individuale (DPI) in fase di collegamento e scollegamento dei cavi di misurazione.01/ 2019 BENNING PV 3

Utilizzare il BENNING PV 3 esclusivamente come indicato nelle istruzioni presenti in questa documentazione. In caso di mancato rispetto di tali indicazioni, la funzione di protezione del BENNING PV 3 potrebbe essere compromessa.

Il BENNING PV 3 può essere utilizzato esclusivamente per misurazioni in ambienti asciutti.

Prima di aprire il comparto batterie devono essere rimossi tutti i cavi di misurazione! Pericolo di scossa elettrica! Prima della messa in funzione deve essere correttamente chiuso il comparto batterie.

Per l’estrazione delle batterie da ricaricare dal BENNING PV 3 evitare di utilizzare oggetti appuntiti. Le batterie danneggiate possono perdere liquido, aumentando il rischio di incen- dio.

Prima del primo utilizzo e prima di ogni utilizzo successivo caricare completamente le batterie ricaricabili. Utilizzare esclusivamente batterie agli ioni di litio ricaricabili da 3,7 V 18650 (accumulatori) nella versione protetta. Le batterie agli ioni di litio 18650 non protette aumentano il rischio di perdita di liquido e di danneggiamento del BENNING PV 3.

3. Dotazione standard

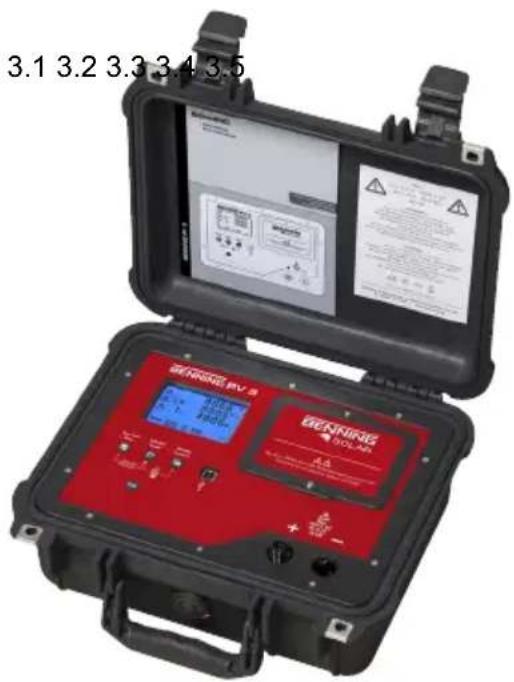

Fanno parte della dotazione standard del BENNING PV 3:

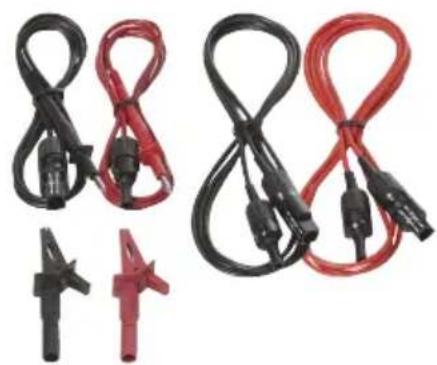

3.2 due cavi di misurazione con testina di misurazione (L = 1,2 m) (rosso/nero)

incl. due connettori a coccodrillo (rosso/nero) (Cod. 10208356)

3.3 due cavi di misurazione fotovoltaici per connettori MC4 (L = 2,0 m) (rosso/nero), (Cod. 10208355)

3.4 tre batterie ricaricabili agli ioni di litio 3,7 V 18650 (accumulatori, versione protetta) (Cod.

3.6 un cavo di collegamento USB (connettore A su connettore B) (Cod. 10008312)

3.7 una guida rapida

3.8 un certificato di calibrazione01/ 2019

4. Accessori opzionali

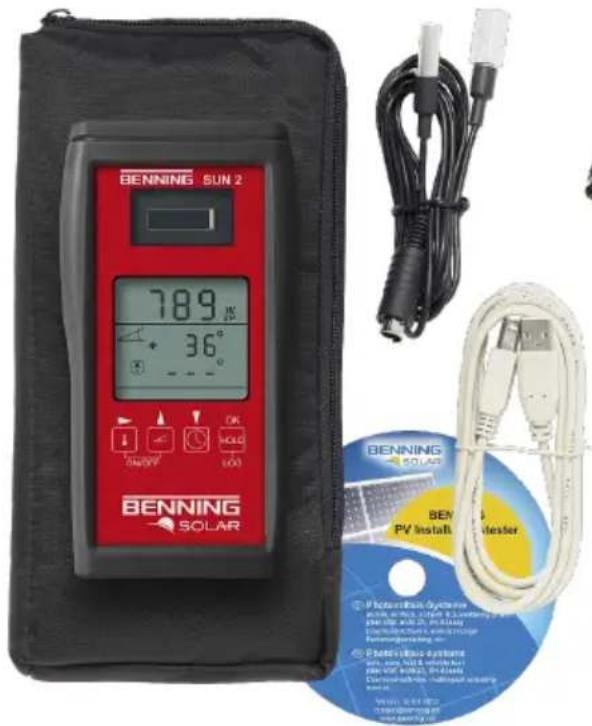

4.1 Misuratore di irradiazione e temperatura BENNING SUN 2 per la misurazione dell’irradiazione

solare (W/m²) e della temperatura del modulo fotovoltaico e ambiente. (Cod.: 050420)

4.2 Sensore temperatura a ventosa per BENNING SUN 2 da fissare al retro del modulo fotovoltaico

4.3 Supporto modulo fotovoltaico per BENNING SUN 2 da fissare in modo sicuro al modulo fotovoltai-

4.4 Targhette di controllo “next test”, 300 pz. (Cod. 756212)

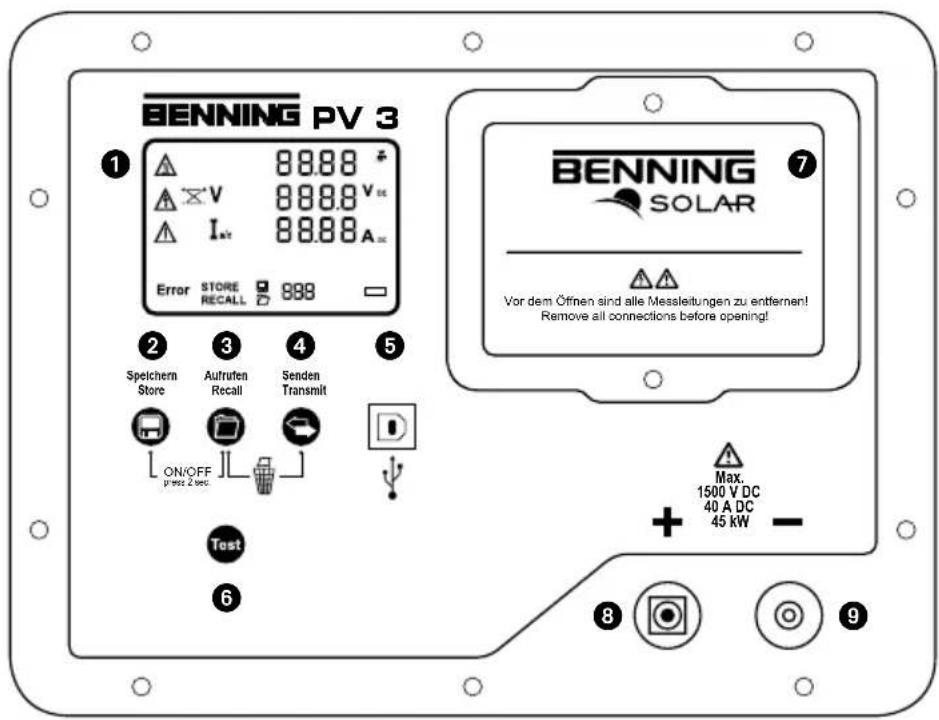

5. Descrizione apparecchio

+ connettore di controllo FV, positivo

– connettore di controllo FV, negativo01/ 2019 BENNING PV 3

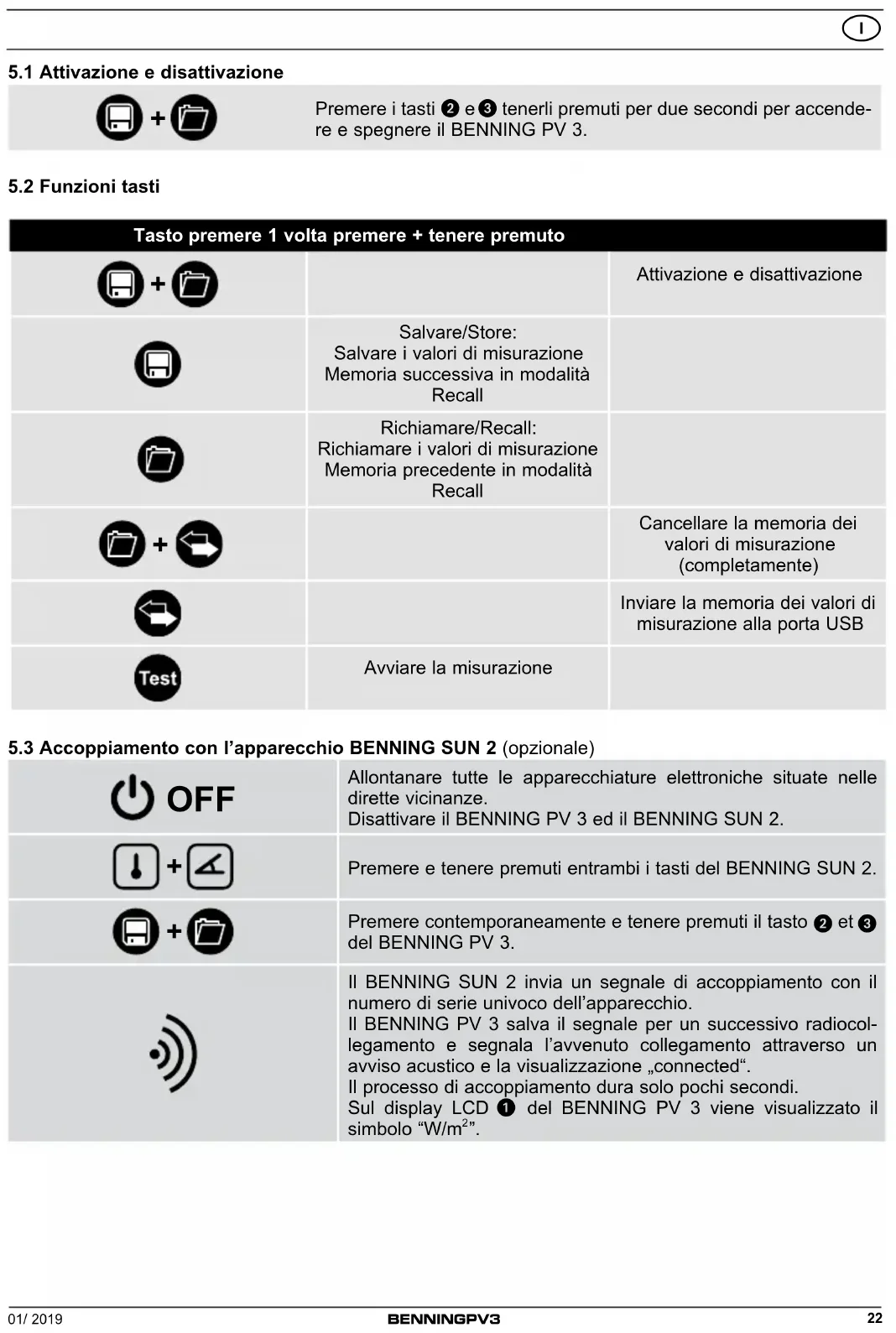

5.1 Attivazione e disattivazione

tenerli premuti per due secondi per accende- re e spegnere il BENNING PV 3.

Tasto premere 1 volta premere + tenere premuto

Attivazione e disattivazione Salvare/Store: Salvare i valori di misurazione Memoria successiva in modalità Recall Richiamare/Recall: Richiamare i valori di misurazione Memoria precedente in modalità Recall

Cancellare la memoria dei valori di misurazione (completamente) Inviare la memoria dei valori di misurazione alla porta USB Avviare la misurazione

5.3 Accoppiamento con l’apparecchio BENNING SUN 2 (opzionale)

OFF Allontanare tutte le apparecchiature elettroniche situate nelle dirette vicinanze. Disattivare il BENNING PV 3 ed il BENNING SUN 2.

Premere e tenere premuti entrambi i tasti del BENNING SUN 2.

Premere contemporaneamente e tenere premuti il tasto

del BENNING PV 3. Il BENNING SUN 2 invia un segnale di accoppiamento con il numero di serie univoco dell’apparecchio. Il BENNING PV 3 salva il segnale per un successivo radiocol- legamento e segnala l’avvenuto collegamento attraverso un avviso acustico e la visualizzazione „connected“. Il processo di accoppiamento dura solo pochi secondi. Sul display LCD

del BENNING PV 3 viene visualizzato il simbolo “W/m

Per attivare/disattivare la trasmissione via radio premere e tene- re premuto il tasto sul BENNING SUN 2 e premere contem- poraneamente il tasto . L’attivazione della trasmissione via radio viene segnalata per mezzo della visualizzazione di un triangolo lampeggiante al di sopra del tasto . Indicazione: Il disinserimento automatico (APO) viene disattivato.

5.5 Misurazione sul generatore fotovoltaico

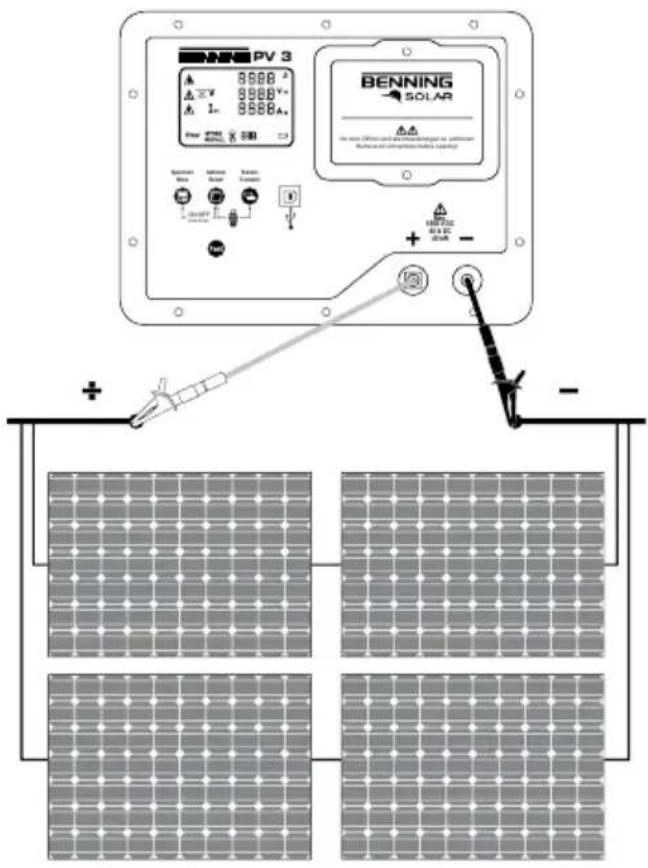

1. Collegare il BENNING PV 3 attraverso i cavi

di misurazione forniti in dotazione con il gene- ratore fotovoltaico.

2. La misurazione della tensione a vuoto fotovol-

taica avviene automaticamente in presenza di tensione continua.

3. In caso di inversione di polarità della tensione

continua, il display di polarità lampeggia e appare il simbolo „ “

4. Se è presente una tensione > 30 V, lampeg-

gia il simbolo di avvertimento (Attenzione, tensione pericolosa)

per avviare la misura- zione automatica.

6. I valori di misurazione vengono visualizzati sul

per ca. 20 secondi oppure fino alla pressione di un tasto. Indicazione: In presenza di un’inversione di polarità della tensione continua oppure al di fuori del campo di misurazione (< 5 V oppure > 1500 V), la misurazione viene bloc- cata.

5.6 Salvare i valori di misurazione

, per salvare i valori di misurazione visua- lizzati nella memoria successiva libera. Il BENNING PV 3 può salvare fino a 999 visualizzazioni a display. L’avvenuta memorizzazione viene confermata con il simbolo “STORE”. Se non dovessero essere più disponibili memorie, viene generato un avviso acustico.01/ 2019 BENNING PV 3

5.7 Lettura della memoria dei valori di misura tramite interfaccia USB

Installare solo la prima volta il driver di periferica e il programma „BENNING Solar Datalogger“ sul PC. L’ultima versione può essere scaricata gratuitamente dalla pagina prodotto del BENNING PV 3. http://tms.benning.de/pv3 PV 3 SpeichernStoreAufrufenRecallSendenTransmitMax.1500 V DC40 A DC45 kWON/OFFpress 2 sec. Vor dem Öffnen sind alle Messleitungen zu entfernen! Remove all connections before opening!5 NULL Collegare il BENNING PV 3 attraverso il cavo USB con il com- puter. Il driver di periferica si installa in una porta COM libera. Avviare il programma „BENNING Solar Datalogger“ sul PC e selezionare la porta COM utilizzata. Ulteriori informazioni sono disponibili nella funzione Help integrata. Premere il tasto

sul BENNING PV 3 e tenerlo premuto per qualche secondo fino a download avviato. La memorizzazione dei valori di misurazione avviene in modo predefinito in formato file CSV. Aprire il file tramite un program- ma di calcolo tabelle (ad es. MS Excel

6. Informazioni online

6.1 Istruzioni per l’uso e ulteriori informazioni

Per scaricare le istruzioni per l’uso complete e ulteriori informazioni, visitare la pagina prodotto del BENNING PV 3: http://tms.benning.de/pv3
