BEDIENUNGSANLEITUNG PV 3 BENNING

PV 3 SpeichernStoreAufrufenRecallSendenTransmitMax.1500 V DC40 A DC45 kWON/OFFpress 2 sec. Vor dem Öffnen sind alle Messleitungen zu entfernen! Remove all connections before opening!5 NULL

Korte handleiding BENNING PV 3 Mehrsprachige Anleitung unter www.benning.de Multilingual manuals at01/ 2019 BENNING PV 3 D p I PV 3 SpeichernStoreAufrufenRecallSendenTransmit Max. 1500 V DC40 A DC45 kWON/OFFpress 2 sec.Vor dem Öffnen sind alle Messleitungen zu entfernen!Remove all connections before opening!

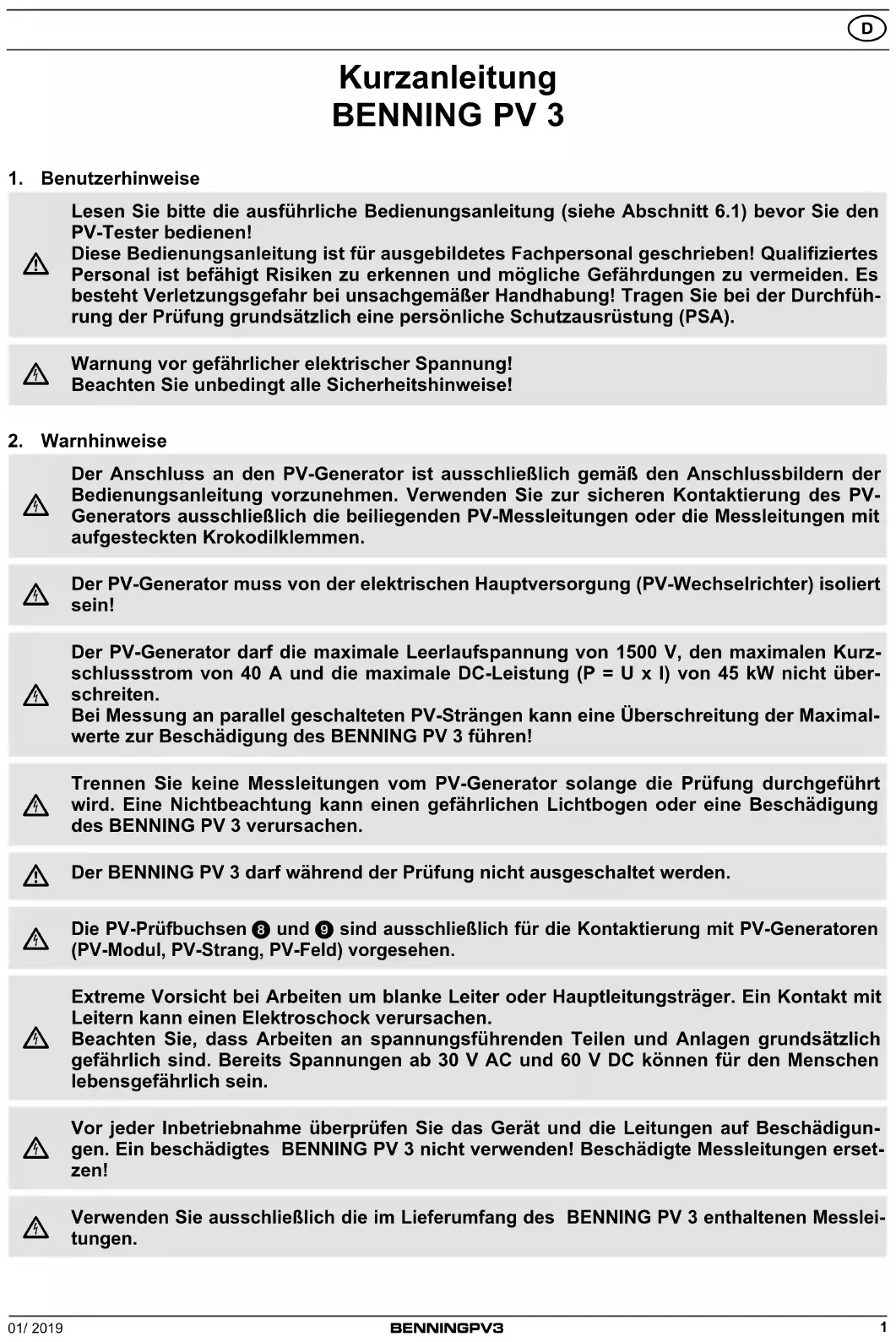

Lesen Sie bitte die ausführliche Bedienungsanleitung (siehe Abschnitt 6.1) bevor Sie den PV-Tester bedienen! Diese Bedienungsanleitung ist für ausgebildetes Fachpersonal geschrieben! Qualifiziertes Personal ist befähigt Risiken zu erkennen und mögliche Gefährdungen zu vermeiden. Es besteht Verletzungsgefahr bei unsachgemäßer Handhabung! Tragen Sie bei der Durchfüh- rung der Prüfung grundsätzlich eine persönliche Schutzausrüstung (PSA).

Warnung vor gefährlicher elektrischer Spannung! Beachten Sie unbedingt alle Sicherheitshinweise!

Der Anschluss an den PV-Generator ist ausschließlich gemäß den Anschlussbildern der Bedienungsanleitung vorzunehmen. Verwenden Sie zur sicheren Kontaktierung des PV- Generators ausschließlich die beiliegenden PV-Messleitungen oder die Messleitungen mit aufgesteckten Krokodilklemmen.

Der PV-Generator muss von der elektrischen Hauptversorgung (PV-Wechselrichter) isoliert sein!

Der PV-Generator darf die maximale Leerlaufspannung von 1500 V, den maximalen Kurz- schlussstrom von 40 A und die maximale DC-Leistung (P = U x I) von 45 kW nicht über- schreiten. Bei Messung an parallel geschalteten PV-Strängen kann eine Überschreitung der Maximal- werte zur Beschädigung des BENNING PV 3 führen!

Trennen Sie keine Messleitungen vom PV-Generator solange die Prüfung durchgeführt wird. Eine Nichtbeachtung kann einen gefährlichen Lichtbogen oder eine Beschädigung des BENNING PV 3 verursachen.

Der BENNING PV 3 darf während der Prüfung nicht ausgeschaltet werden.

sind ausschließlich für die Kontaktierung mit PV-Generatoren (PV-Modul, PV-Strang, PV-Feld) vorgesehen.

Extreme Vorsicht bei Arbeiten um blanke Leiter oder Hauptleitungsträger. Ein Kontakt mit Leitern kann einen Elektroschock verursachen. Beachten Sie, dass Arbeiten an spannungsführenden Teilen und Anlagen grundsätzlich gefährlich sind. Bereits Spannungen ab 30 V AC und 60 V DC können für den Menschen lebensgefährlich sein.

Vor jeder Inbetriebnahme überprüfen Sie das Gerät und die Leitungen auf Beschädigun- gen. Ein beschädigtes BENNING PV 3 nicht verwenden! Beschädigte Messleitungen erset- zen!

Verwenden Sie ausschließlich die im Lieferumfang des BENNING PV 3 enthaltenen Messlei- tungen.01/ 2019 BENNING PV 3

Die beiliegenden Messleitungen sind für 1500 V Systeme ausgelegt, die von der elektrischen Hauptversorgung (PV-Wechselrichter) isoliert sind. Tragen Sie beim Kontaktieren und Dekontaktieren der Messleitungen grundsätzlich eine per- sönliche Schutzausrüstung (PSA).

Das BENNING PV 3 ausschließlich gemäß der in dieser Dokumenta tion angegebenen, bestimmungsgemäßen Verwendung einsetzen. Bei Nichtbeachtung kann die Schutzfunk- tion des BENNING PV 3 beeinträchtigt werden.

Das BENNING PV 3 nur in trockener Umgebung verwenden.

Vor dem Öffnen des Batteriefachs sind alle Messleitungen zu entfernen! Elektrische Gefahr! Vor der Inbetriebnahme ist das Batteriefach ordnungsgemäß zu verschließen.

Verwenden Sie zur Entnahme der wiederauadbaren Batterien aus dem BENNING PV 3 keine spitzen Gegenstände. Beschädigte Batterien können auslaufen und erhöhen das Risiko eines Brandes.

Vor dem erstmaligen Gebrauch und vor jeder Nutzung laden Sie die wiederauadbaren Batterien vollständig auf. Verwenden Sie ausschließlich wiederauadbare 3,7 V 18650 Li- Ionen Batterien (Akkumulatoren) in geschützter Ausführung. Ungeschützte 18650 Li-Ionen Batterien erhöhen das Risiko des Auslaufens und der Beschädigung des BENNING PV 3.

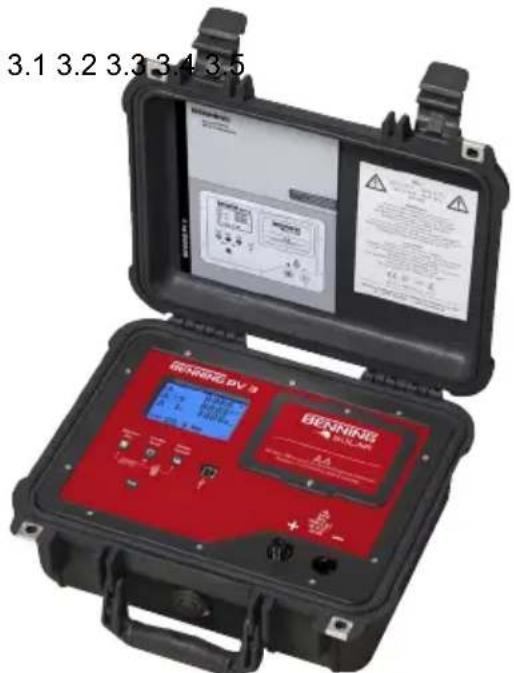

Zum Lieferumfang des BENNING PV 3 gehören:

3.1 ein Stück BENNING PV 3

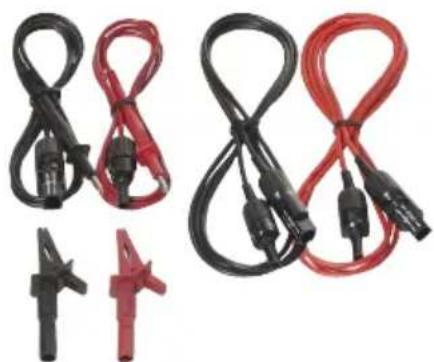

3.2 zwei Stück Messleitungen mit Prüfspitze (L = 1,2 m) (rot/schwarz) inkl. zwei Stück Krokodilklemmen

(rot/schwarz), T.Nr. 10208356

3.3 zwei Stück PV-Messleitungen für MC4-Steckverbinder (L = 2,0 m) (rot/ schwarz) (T.Nr. 10208355)

3.4 drei Stück wiederaufladbare 3,7 V 18650 Li-Ionen Batterien (Akkumulatoren, geschützte Aus füh-

rung) (T.Nr. 10208358)

3.5 ein Stück Ladegerät (T.Nr. 10208360)

3.6 ein Stück USB-Verbindungskabel (A-Stecker auf B-Stecker) (T.Nr. 10008312)

3.7 ein Stück Kurzanleitung

3.8 ein Stück Kalibrierzertifikat01/ 2019

PV 3 SpeichernStoreAufrufenRecallSendenTransmit Max. 1500 V DC40 A DC45 kWON/OFFpress 2 sec.Vor dem Öffnen sind alle Messleitungen zu entfernen!Remove all connections before opening!5 NULL

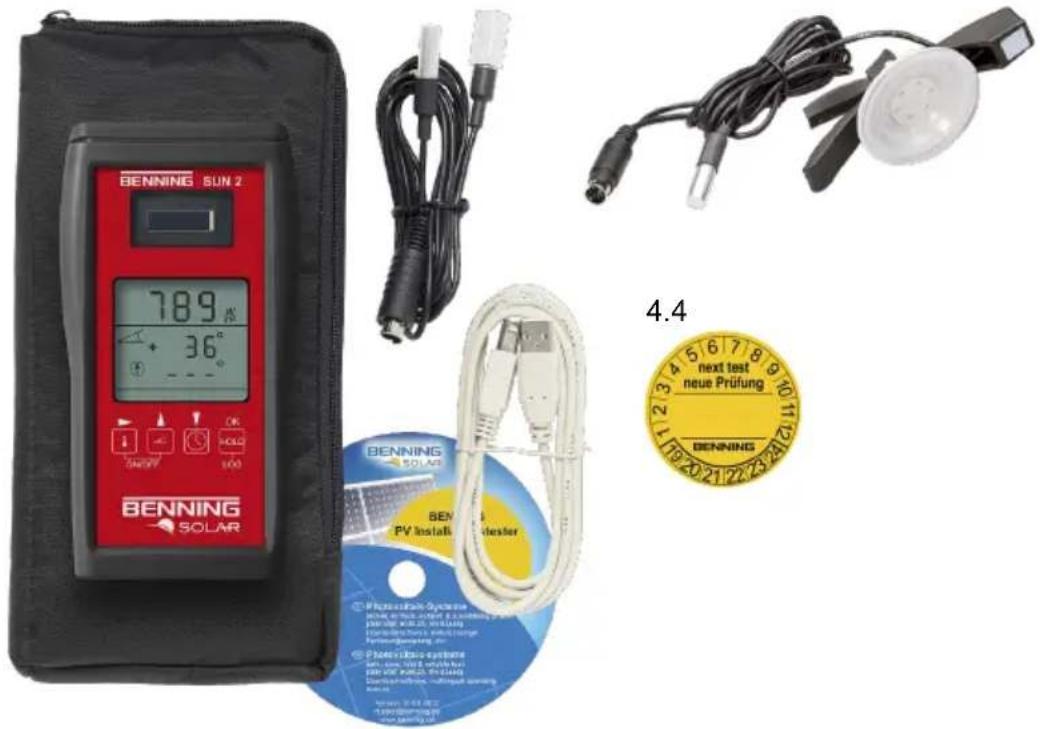

4.1 Einstrahlungs- und Temperaturmessgerät BENNING SUN 2 zur Messung der solaren Einstrahlung

(W/m²), der PV-Modul- und Umgebungstemperatur. (T.Nr. 050420)

4.2 Saugnapf-Temperaturfühler für BENNING SUN 2 zur Befestigung an der PV-Modulrückseite

4.3 PV-Modulhalterung für BENNING SUN 2 zur sicheren Befestigung am PV-Modul (T.Nr. 050425).

4.4 Prüfplaketten „Nächster Prüftermin“, 300 Stück (T.Nr. 756212)

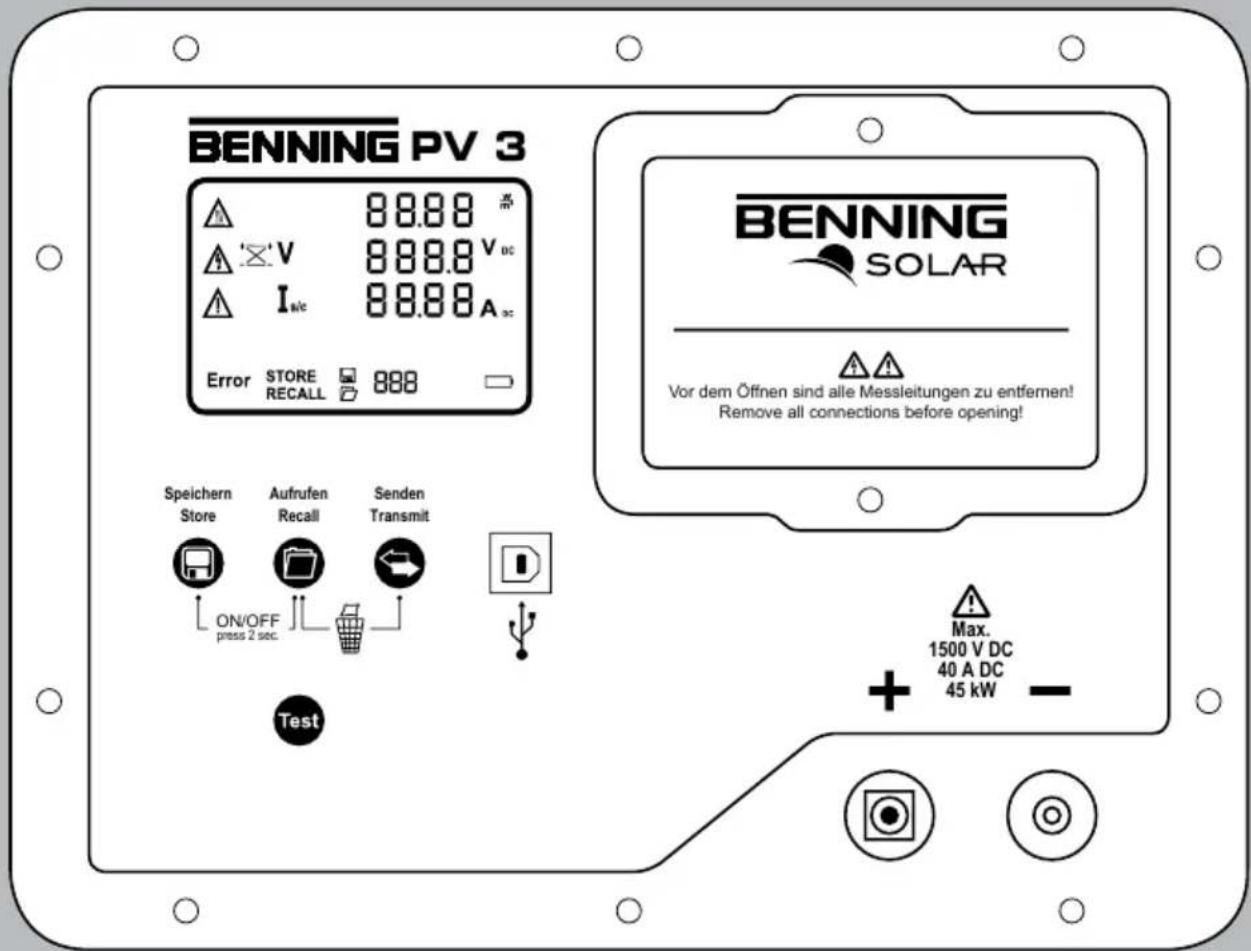

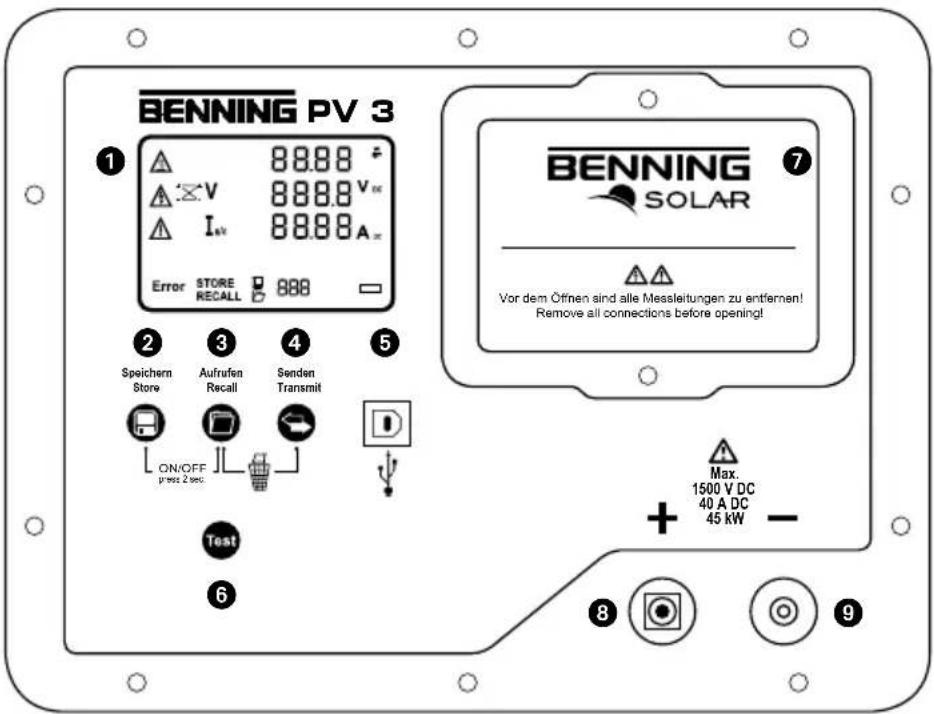

5. Gerätebeschreibung

+ PV-Prüfbuchse, positiv

5.1 Einschalten/Ausschalten

Drücken und halten Sie die Tasten

für 2 s, um den BENNING PV 3 ein- oder auszuschalten.

5.2 Tastenfunktionen

Taste 1 x drücken drücken + halten

Gerät ein-/ausschalten Speichern/Store: Messwerte speichern/ Nächster Speicherplatz im Recall-Modus Aufrufen/Recall: Messwerte aufrufen/ Vorheriger Speicherplatz im Recall-Modus

Messwertspeicher löschen (komplett) Messwertspeicher an USB-Port senden Messung starten

5.3 Koppeln mit BENNING SUN 2 (optionales Zubehör)

OFF Weitere elektronische Geräte in unmittelbarer Umgebung sind zu entfernen. BENNING PV 3 und BENNING SUN 2 ausschalten.

Beide Tasten am BENNING SUN 2 drücken und halten.

Gleichzeitig beide Tasten

am BENNING PV 3 drücken und halten. Das BENNING SUN 2 sendet ein Kopplungssignal mit der indi- vi duellen Seriennummer des Gerätes. Das BENNING PV 3 speichert das Signal für eine zukünftige Funkanbindung und signalisiert die erfolgreiche Kopplung über ein Signalton und der Einblendung „connected“. Der Kopplungsvorgang dauert nur wenige Sekunden. Im LCD- Display

des BENNING PV 3 wird das Symbol „W/m²“ ein ge- blendet.01/ 2019 BENNING PV 3

5.4 Aktivieren der Funkübertragung BENNING SUN 2

Zum Aktivieren/Deaktivieren der Funkübertragung drücken und halten Sie am BENNING SUN 2 die -Taste und drücken Sie gleichzeitig die -Taste. Die aktivierte Funkübertragung wird über ein blinkendes Dreieck oberhalb der -Taste angezeigt. Hinweis: Die automatische Abschaltung (APO) wird deaktiviert.

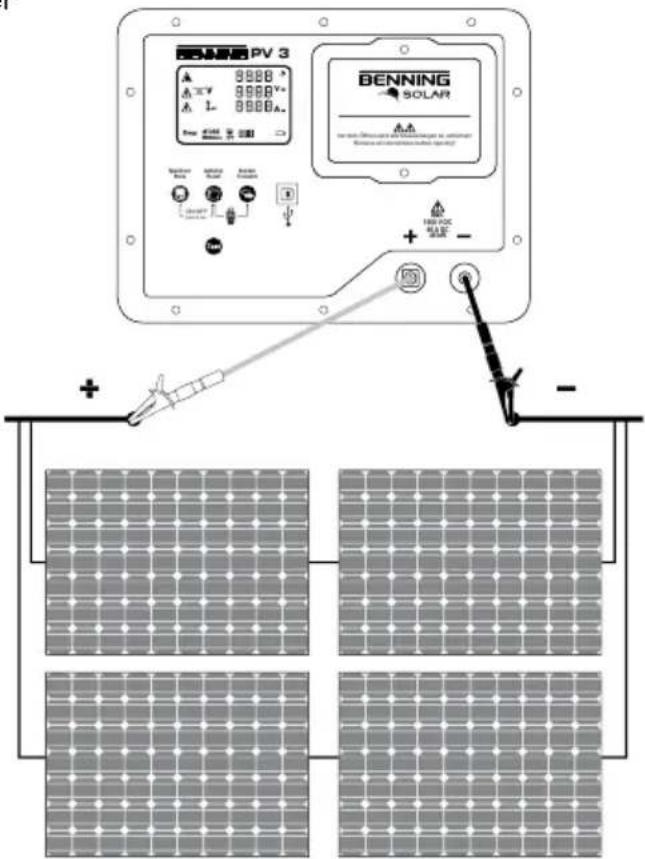

5.5 Messung am PV-Generator

1. Verbinden Sie das BENNING PV 3 über

die mitgelieferten Messleitungen mit dem PV-Generator.

2. Die Messung der PV-Leerlaufspannung erfolgt

automatisch bei anliegender DC-Spannung.

3. Bei Verpolung der DC-Spannung blinkt die

Polaritätsanzeige und das Symbol "

4. Sobald eine Spannung von > 30 V anliegt,

blinkt das Warnsymbol (Achtung, ge fähr- liche Spannung)

5. Drücken Sie die -Taste

zum Starten der automatischen Messung.

6. Die Messwerte werden für ca. 20 Sekunden

oder bis zu einem Tastendruck im Display

dargestellt. Hinweis: Sollte die DC-Spannung verpolt anliegen oder außer- halb des Messbereichs (< 5 V oder > 1500 V) sein, wird die Messung gesperrt.

Maximal Uo/c ≤ 1500 V Is/c ≤ 40 A P ≤ 45 kW PV 3 SpeichernStoreAufrufenRecallSendenTransmitMax.1500 V DC40 A DC45 kWON/OFF press 2 sec. Vor dem Öffnen sind alle Messleitungen zu entfernen! Remove all connections before opening!

Drücken Sie die Taste

, um die angezeigten Messwerte in dem nächsten freien Speicherplatz zu speichern. Das BENNING PV 3 kann bis zu 999 Displayanzeigen speichern. Eine erfolgreiche Speicherung wird mit dem Symbol "STORE" bestätigt. Sollte kein Speicherplatz mehr zur Verfügung stehen, ertönt ein Signalton.01/ 2019 BENNING PV 3

5.7 Messwertspeicher über USB-Schnittstelle auslesen

Installieren Sie einmalig den Hardwaretreiber und das Programm „BENNING Solar Datalogger“ auf Ihren PC. Die aktuellste Version steht zum kostenlosen Download auf der Produktseite des BENNING PV 3 bereit. http://tms.benning.de/pv3 PV 3 SpeichernStoreAufrufenRecallSendenTransmitMax.1500 V DC40 A DC45 kWON/OFFpress 2 sec. Vor dem Öffnen sind alle Messleitungen zu entfernen! Remove all connections before opening!5 NULL Verbinden Sie das BENNING PV 3 über das USB-Kabel mit dem PC. Der Hardwaretreiber installiert sich auf einen freien COM-Port. Starten Sie das Programm "BENNING Solar Datalogger" auf Ihren PC und wählen Sie den verwendeten COM-Port aus. Weitere Informationen finden Sie in der integrierten Hilfe- Funktion. Drücken und halten Sie die Taste

am BENNING PV 3 für einige Sekunden bis der Download startet. Die Speicherung der Messwerte erfolgt voreingestellt als CSV-Datei. Öffnen Sie die Datei über ein Tabellen kal ku la tions- programm (z.B. MS Excel

6.1 Bedienungsanleitung und weitere Informationen

Für den Download der ausführlichen Bedienungsanleitung und weiterer Informationen besuchen Sie bitte die Produktseite des BENNING PV 3. http://tms.benning.de/pv3

6.2 PC-Programm BENNING SOLAR Datalogger

Für den Download des PC-Programms „BENNING SOLAR Datalogger“ besuchen Sie bitte die Produktseite des BENNING PV 3. http://tms.benning.de/pv3

7. Kalibrierung und Support

BENNING garantiert die Einhaltung der in der Bedienungsanleitung aufgeführten technischen Spezifikationen und Genauigkeitsangaben für das erste Jahr nach dem Auslieferungsdatum. Um die angegebenen Genauigkeiten der Messergebnisse zu erhalten, muss das Gerät regel mäßig durch unseren Werksservice kalibriert werden. Wir empfehlen ein Kalibrierintervall von einem Jahr. Senden Sie hierzu das Gerät an folgende Adresse: BENNING Elektrotechnik & Elektronik GmbH & Co. KG Service Center Robert-Bosch-Str. 20 D – 46397 Bocholt Technischer Support/Helpdesk: Telefon: [phone] Tefefax: [phone] E-Mail: [e-mail] Vertrieb: Telefon: [phone] Tefefax: [phone] E-Mail: [e-mail] www.benning.de01/ 2019 BENNING PV 3
