Producttype	Fotovoltaïsche (PV) tester
Merk	BENNING
Model	PV 3
Maximale DC-spanning	1500 V DC
Maximale DC-stroom	40 A DC
Maximaal vermogen	45 kW
Weergave	Digitaal LCD-scherm met polariteits- en waarschuwingsindicatoren
Voeding	3 oplaadbare lithium-ion 18650-batterijen (3,7 V elk, beveiligde versie)
Opslagcapaciteit	Tot 999 metingen
PC-interface	USB type B met meegeleverde kabel
PC-software	BENNING Solar Datalogger (gratis download op de Benning-website)
Radiokoppeling	Met de BENNING SUN 2 zonnestralingssensor (optioneel)
Inbegrepen accessoires	2 meetsnoeren met testpunten (1,2 m), 2 krokodillenklemmen, 2 PV MC4-kabels (2 m), 3 oplaadbare batterijen, oplader, USB-kabel, beknopte handleiding, kalibratiecertificaat
Veiligheid	Visuele waarschuwing voor spanning >30 V, blokkering bij omgekeerde polariteit of spanning buiten bereik
Onderhoud	Reinigen met een droge doek; geen agressieve oplosmiddelen gebruiken
Repareerbaarheid	Batterijen door gebruiker vervangbaar (beveiligd type 18650); jaarlijkse kalibratie aanbevolen door Benning-service
Garantie	1 jaar conformiteit met specificaties
Gebruikstemperatuur	Alleen droge omgeving
Gewicht (ca.)	1,2 kg
Afmetingen (ca.)	240 x 110 x 55 mm

Veelgestelde vragen - PV 3 BENNING

Hoe schakel ik het PV 3-apparaat in?

Houd de toets « □ » of « » twee seconden ingedrukt om het apparaat in of uit te schakelen.

Wat te doen als de polariteit tijdens een meting is omgekeerd?

De polariteitsweergave knippert en het bijbehorende symbool verschijnt. De meting is geblokkeerd. Keer de aansluitingen om om te corrigeren.

Hoe meetwaarden opslaan?

Druk op de toets « □ » (Store) om de weergegeven waarden in het geheugen op te slaan. Het apparaat kan tot 999 metingen opslaan.

Hoe gegevens naar een pc overzetten?

Installeer de software BENNING Solar Datalogger, sluit het apparaat aan via USB en houd de toets « ↻ » ingedrukt om de overdracht te starten.

Welke kabels gebruiken voor het meten van een fotovoltaïsche generator?

Gebruik uitsluitend de meegeleverde PV-meetkabels met MC4-connectoren (ref. 10208355) of de kabels met krokodillenklemmen voor betrouwbare verbindingen.

Kan ik spanningen hoger dan 1500 V meten?

Nee, de maximale openklemspanning is 1500 V DC. Overschrijding kan het apparaat beschadigen en gevaar opleveren.

Hoe koppel ik de PV 3 met de BENNING SUN 2-sensor?

Schakel beide apparaten uit. Houd beide toetsen van de SUN 2 ingedrukt en tegelijkertijd de toetsen 2 en 3 van de PV 3 tot een geluidssignaal en de melding 'connected' verschijnt.

Wat betekent het waarschuwingssymbool ⚠ op het scherm?

Het geeft een gevaarlijke spanning aan (>30 V). Wees uiterst voorzichtig en volg de veiligheidsinstructies.

Hoe de oplaadbare batterijen opladen?

Gebruik de meegeleverde oplader (ref. 10208360) en de beveiligde 18650-batterijen. Laad de batterijen vóór het eerste gebruik volledig op.

Waar download ik de BENNING Solar Datalogger-software?

Ga naar de productpagina van de PV 3: http://tms.benning.de/pv3 voor de gratis download.

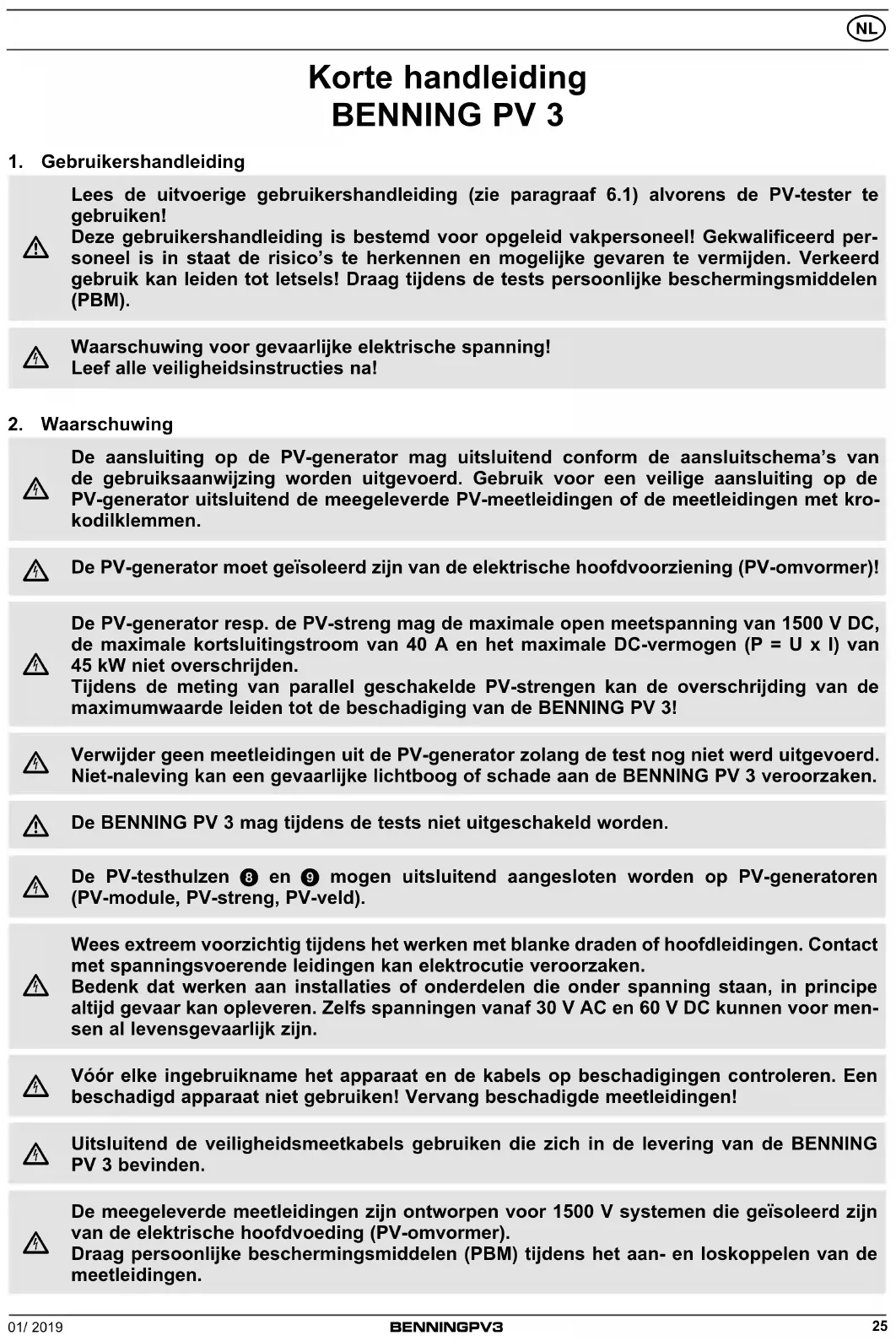

GEBRUIKSAANWIJZING PV 3 BENNING

1. Gebruikershandleiding

Lees de uitvoerige gebruikershandleiding (zie paragraaf 6.1) alvorens de PV-tester te gebruiken!

Deze gebruikershandleiding is bestemd voor opgeleid vakpersoneel! Gekwalificeerd personeel is in staat de risico's te herkennen en mogelijke gevaren te vermijden. Verkeerd gebruik kan leiden tot letsels! Draag tijdens de tests persoonlijke beschermingsmiddelen (PBM).

Waarschuwing voor gevaarlijke elektrische spanning! Leef alle veiligheidsinstructies na!

2. Waarschuwing

De aansluiting op de PV-generator mag uitsluitend conform de aansluitschema's van de gebruiksaanwijzing worden uitgevoerd. Gebruik voor een veilige aansluiting op de PV-generator uitsluitend de meegeleverde PV-meetleidingen of de meetleidingen met krokodilklemmen.

De PV-generator moet geïsoleerd zijn van de elektrische hoofdvoorziening (PV-omvormer)!

De PV-generator resp. de PV-streng mag de maximale open meetspanning van 1500 V DC, de maximale kortsluitingstroom van 40 A en het maximale DC-vermogen (P = U x I) van 45 kW niet overschrijden.

Tijdens de meting van parallel geschakelde PV-strengen kan de overschrijding van de maximumwaarde leiden tot de beschadiging van de BENNING PV 3!

Verwijder geen meetleidingen uit de PV-generator zolang de test nog niet werd uitgevoerd. Niet-naleving kan een gevaarlijke lichtboog of schade aan de BENNING PV 3 veroorzaken.

De BENNING PV 3 mag tijdens de tests niet uitgeschakeld worden.

De PV-testhulzen ⑧ en ⑨ mogen uitsluitend aangesloten worden op PV-generatoren (PV-module, PV-streng, PV-veld).

Wees extreem voorzichtig tijdens het werken met blanke draden of hoofdleidingen. Contact met spanningsvoerende leidingen kan elektrocutie veroorzaken.

Bedenk dat werken aan installations of onderdelen die onder spanning staan, in principe altijd gevaar kan opleveren. Zelfs spanningen vanaf 30 V AC en 60 V DC kunnen voor mensen al levensgevaarlijk zijn.

Vóór elke ingebruikname het apparaat en de kabels op beschadigingen controleren. Een beschadigd apparaat niet gebruiken! Vervang beschadigde meetleidingen!

Uitsluitend de veiligheidsmeetkabels gebruiken die zich in de levering van de BENNING PV 3 bevinden.

De meegeleverde meetleidingen zijn ontworpen voor 1500 V systemen die geïsoleerd zijn van de elektrische hoofdvoeding (PV-omvormer).

Draag persoonlijke beschermingsmiddelen (PBM) tijdens het aan- en loskoppelen van de meetleidingen.

⚠️	Gebruik de BENNING PV 3 uitsluitend voor de beoogde doeleinden zoals beschreven in dit document. Bij niet-naleving kan de beschermende functie van de BENNING PV 3 aangetast worden.
⚠️	De BENNING PV 3 is uitsluitend ontworpen in een droge omgeving.
⚠️	Alle meetleidingen moeten verwijderd worden voor het openen van het batterijvak!Elektrisch gevaar!Het batterijvak moet voor ingebruikname correct gesloten worden.
⚠️	Verwijder de herlaadbare batterijen nooit met scherpe voorwerpen uit de BENNING PV 3.Beschadigde batterijen kunnen uitlopen en verhogen het risico op brand. Brandes.
⚠️	Laad de herlaadbare batterijen volledig op voor elk gebruik, ook bij de eerste ingebruik-name. Gebruik uitsluitend herlaadbare 3,7 V 18650 Li-ion batterijen (accumulatoren) in beschermde uitvoering. Onbeschermde 18650 Li-ion batterijen verhogen het risico op uitlopen en beschadiging van de BENNING PV 3.

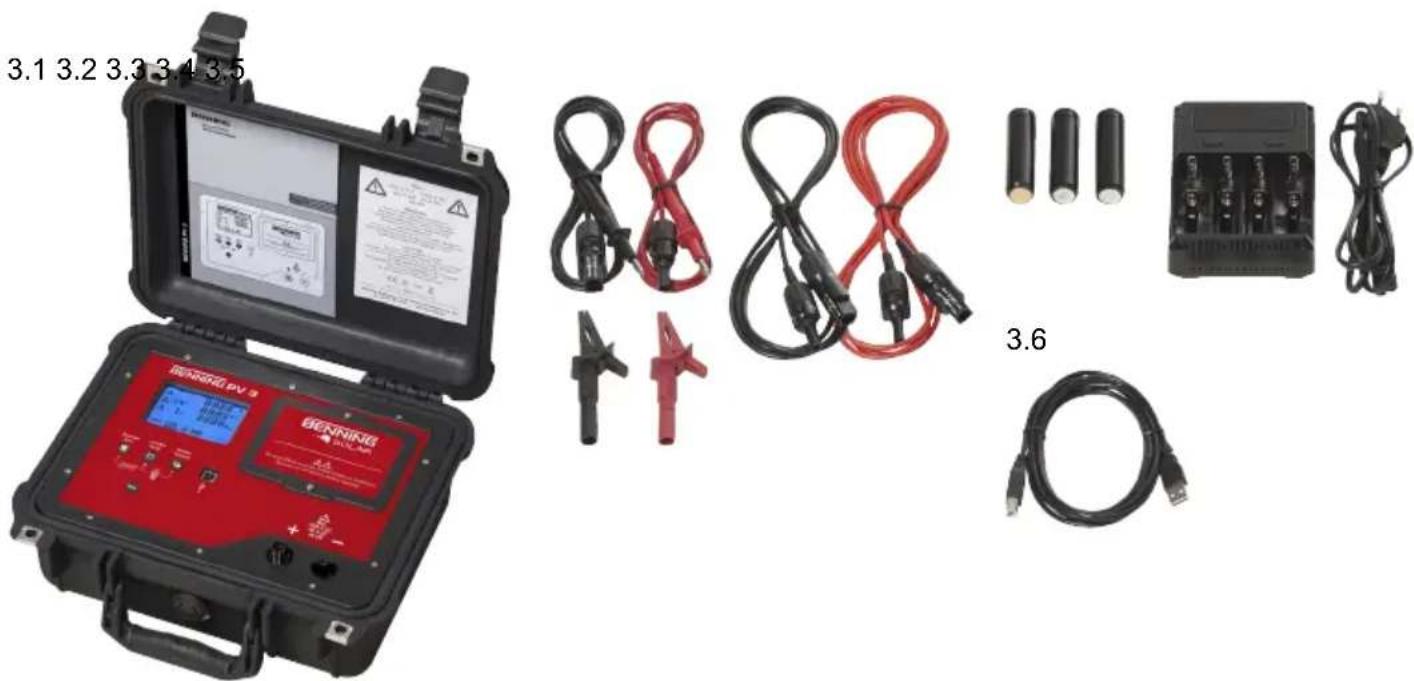

3. Leveringsomvang

Bij de levering van de BENNING PV 3 behoren:

3.1 Eén BENNING PV 3
3.2 twee meetleidingen met testpen (L = 1,2 m) (rood/zwart) incl. twee krokodillenklemmen (rood/zwart) (art.-nr. 10208356)
3.3 twee PV-meetleidingen voor de MC4-connector (L = 2,0 m) (rood/zwart), (art.-nr. 10208355)
3.4 drie herlaadbare 3,7 V 18650 Li-ion batterijen (accumulatoren, beschermde uitvoering) (art.-nr. 10208358)
3.5 één batterijlader (art.-nr. 10208360)
3.6 één usb-verbindingskabel (A-stekker op B-stekker) (art.nr. 10008312)
3.7 Eén korte handleiding
3.8 één kalibratiecertificaat

3.1 3.2 3.3 3.4 3.5 BENKING PV S BENKING 3.6

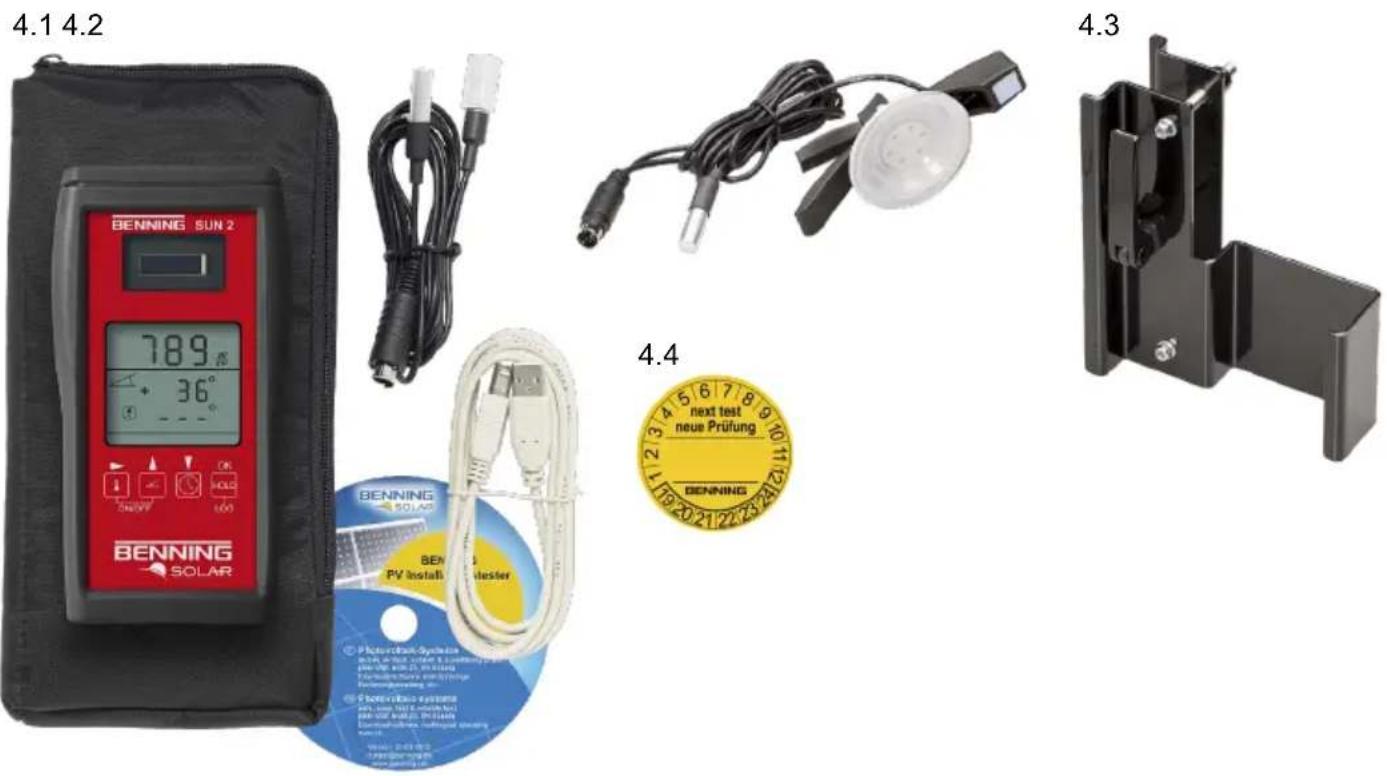

4. Optionele toebehoren

4.1 Zonnestralings- en temperatuurmeters BENNING SUN 2 voor de meting van zonne-instraling (W/m²), de temperatuur van de PV-module en de omgevingstemperatuur. (art.-nr. 050420)
4.2 Temperatuursensor met zuignap voor de BENNING SUN 2 voor de bevestiging op de achterzijde van de PV-module (art.-nr. 050424).
4.3 PV-modulehouder voor de BENNING SUN 2 voor een veilige bevestiging op de PV-module (art.-nr. 050425).
4.4 Testplaatjes 'next test', 300 stuks (art.-nr. 756212)

4.1 4.2 BENNING SUN 2 789 ° 36° 4 ON HOLD LED 4.3 BENNING SOLAR 4.4 BENNING SOLAR PV install chester next test neue Prüfung BENNING 4.1 179 2021 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 © Photovoltaic Systemes Solar Test & Computer Hardware Solar Test & Computer Hardware Solar Test & Computer Hardware Solar Test & Computer Hardware Solar Test & Computer Hardware Solar Test & Computer Hardware Solar Test & Computer Hardware Solar Test & Computer Hardware Solar Test & Computer Hardware Solar Test & Computer Hardware

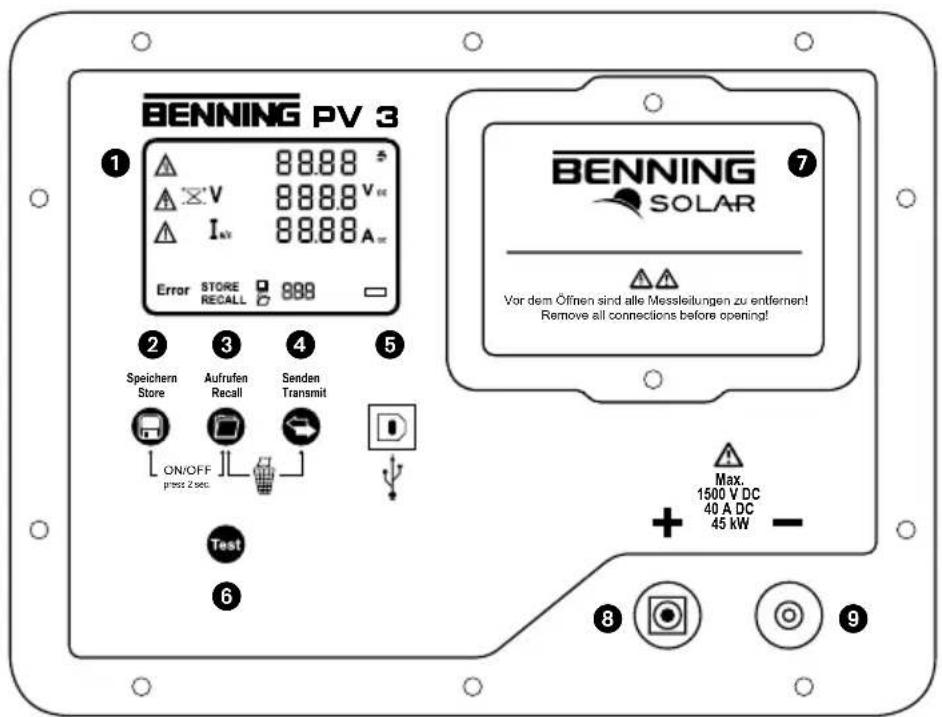

5. Beschrijving van het apparaat

① Digitale weergave
② -Tbets
3 -bets
4 Toets
5 USB-bus
6 Test-Toets
⑦ Batterijvak
⑧ + PV-testhulzen, positief
9 – PV-testhulzen, negatief

BENNING PV 3 88.88 V 88.88 A Iav 88.88 Error STORE RECALL 888 Speichern Store Aufrufen Recall Senden Transmit ON/OFF prest 2 sec. Test 6 BENNING SOLAR 7 Vor dem Öffnen sind alle Messleitungen zu entfernen! Remove all connections before opening! Max. 1500 V DC 40 A DC 45 kW + - 8 9

5.1 In- en uitschakelen

Houd de toetsen ② en ③ 2 seconden ingedrukt om de BENNING PV 3 in of uit te schakelen.

5.2 Toetsfuncties

Toets druk 1 x druk + houd
		Tester in-/uitschakelen
	Opslaan/Store:Meetwaarden opslaanVolgende geheugenruimte in recall-modus
	Laden/Recall:Meetwaarden ladenVorige geheugenruimte in recall-modus
		Meetwaardegeheugen wissen (volledig)
		Meetwaardegeheugen naar een usb-poort verzenden
	Meting starten

5.3 Koppelen van de BENNING SUN 2 (optie)

		Verwijder alle elektronische apparaten in de onmiddellijke omgeving.Schakel de BENNING PV 1-1 en de BENNING SUN 2 uit.
		Druk op de beide toetsen op de BENNING SUN 2 en houd deze ingedrukt.
		Druk tegelijkertijd op de beide toets 2 en 3 op de BENNING PV 3 en houd deze ingedrukt.
		De BENNING SUN 2 zendt een verbindingssignaal en het individuele serienummer van het apparaat.De BENNING PV 3 bewaart het signaal voor een latere draadloze verbinding en duidt een succesvolle verbinding aan met een geluidssignaal en de melding ‘connected’.De verbinding gebeurt in enkele seconden.Op het LCD-display 1 van de BENNING PV 3 wordt het symbool “W/m2” weergegeven.

5.4 Activeren van de draadloze transmissie van de BENNING SUN 2

Voor het activeren/deactiveren van de draadloze transmissie drukt u op de BENNING SUN 2 op de -toets en houd u deze ingedrukt en drukt u tegelijkertijd op de -toets. De geacti-toets. De veerde draadloze transmissie wordt weergegeven via een knipperende driehoek boven de -toets.

Opmerking:

De automatische afschakeling (APO) wordt gedeactiveerd.

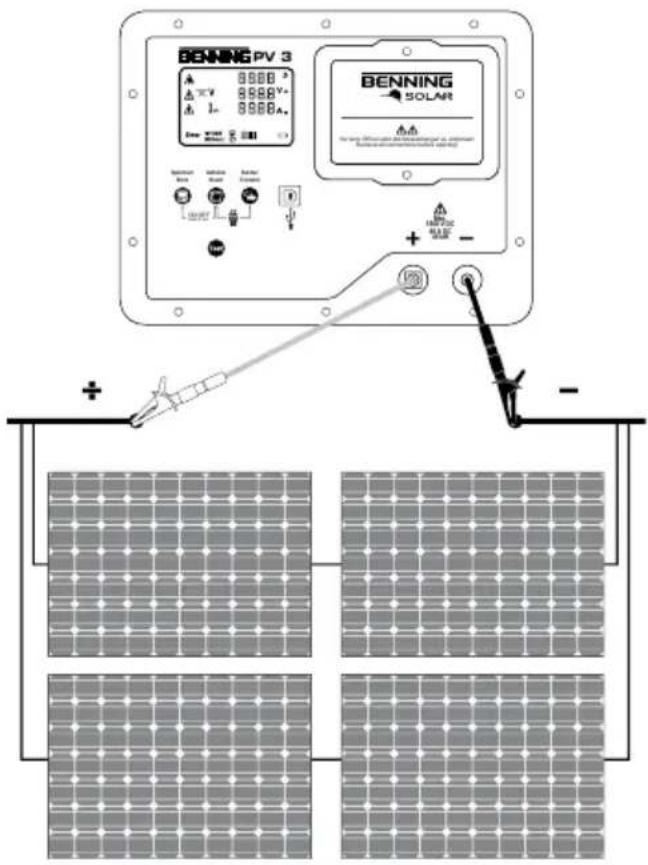

5.5 Meting van de PV-generator

1. Sluit de BENNING PV 3 via de meegeleverde meetleidingen aan op de PV-generator.
2. De meting van de PV-nullastspanning start automatisch bij een gelijkstroom (DC).
3. Bij ompoling van de gelijkstroom (DC) lichten de polariteitsaanduidingen op en zal het symbool "X" verschijnen ①.
4. Van zodra een spanning van > 30 V bereikt wordt, licht het waarschuwingssymbool ⚠ op (Opgelet! Gevaarlijke spanning) ①.
5. Druk op de Toes-toets 6 om de automatische meting te starten.
6. De meetwaarden verschijnen op het beeldscherm ① gedurende ongeveer 20 seconden of tot het moment dat een toets wordt ingedrukt.

Opmerking:

Wanneer de gelijkstroom (DC) verkeerd gepoold is of buiten het meetbereik ligt (< 5 V of > 1500 V), wordt de meting geblokkeerd.

Max.

Uo/c ≤ 1500 V

ls/c ≤ 40 A

P ≤ 45 kW

Houd toets ② ingedrukt om de geselecteerde meetwaarden op te slaan in het geheugen. De BENNING PV 3 kan tot 999 meetwaarden opslaan.

Het symbool 'STORE' duidt aan dat de gegevens succesvol werden opgeslagen.

Bij onvoldoende geheugencapaciteit weerklinkt een geluidssignaal.

5.7 Meetwaarden via een usb-interface opvragen

Installeer eenmalig het hardwarestuurprogramma en het programma 'BENNING Solar Datalogger' op uw PC. De meest recente versie kunt u gratis downloaden via de productpagina van de BENNING PV 3. http://tms.benning.de/pv3

Sluit de BENNING PV 3 via een usb-kabel aan op de computer. Het hardwarestuurprogramma wordt geïnstalleerd op een vrije COM-poort.

BENNING Datalogger BENNING Datalogger* 2.2.0.0 OK

Start het programma 'BENNING Solar Datalogger' op uw computer en selecteer de betreffende COM-poort. Meer informatie vindt u in de 'Help'-functie.

Houd toets ④ van de BENNING PV 3 enkele seconden ingedrukt tot de download begint.

De meetwaarden worden standaard in een csv-bestand opgeslagen. Open het bestand met een spreadsheetprogramma (zoals MS Excel®).

6. Online informatie

6.1 Gebruikershandleiding en verdere informatie

Surf naar de productpagina van de BENNING PV 3 om de uitvoerige gebruikershandleiding te downloaden en meer informatie te vinden: http://tms.benning.de/pv3

6.2 Computerprogramma BENNING SOLAR Datalogger

Surf naar de productpagina van de BENNING PV 3 om het computerprogramma 'BENNING SOLAR Datalogger' te downloaden: http://tms.benning.de/pv3

7. IJking en support

BENNING waarborgt de naleving van de in de gebruiksaanwijzing vermelde technische gegevens en nauwkeurigheidsinformatie gedurende het 1ste jaar na de leveringsdatum.

Op de nauwkeurigheid van de metingen te waarborgen, is het aan te bevelen het apparaat jaarlijks door onze servicedienst te laten kalibreren.
