Producttype	Stroomtangadapter
Merk	BENNING
Model	CC 3
Afmetingen (L × B × H)	185 × 66 × 40 mm
Gewicht	270 g
Voeding	9 V-batterij (IEC 6LR61)
Batterijduur	Ongeveer 66 uur (alkaline)
Meetbereiken	40 A en 300 A in gelijk- en wisselstroom
Spanningsuitgang	10 mV/A (bereik 40 A), 1 mV/A (bereik 300 A)
Nauwkeurigheid (40 A DC/AC)	± (2,0 % + 0,2 A)
Nauwkeurigheid (300 A, 40-200 A)	± (2,0 % + 1 A)
Nauwkeurigheid (300 A, 200-300 A)	± (2,9 % + 2 A)
Maximale opening van de tang	25 mm
Maximale diameter van de geleider	22 mm
Overspanningscategorie	600 V CAT III
Beschermingsgraad	IP30
Bedrijfstemperatuur	0 °C tot 50 °C (afhankelijk van vochtigheid)
Opslagtemperatuur	-20 °C tot +60 °C
Belangrijkste functies	Meten van gelijk- en wisselstroom tot 300 A, nulcompensatie, automatische uitschakeling (APO)
Onderhoud en reiniging	Reinigen met een droge doek, zonder oplosmiddelen. Vervang de batterij wanneer de rode LED brandt.
Veiligheid	Dubbele isolatie (klasse II), maximale spanning ten opzichte van aarde: 600 V
Inbegrepen accessoires	Stroomtang met veiligheidsspiraalkabel, 4 mm haakse connectoren, beschermhoes, 9 V-batterij, gebruiksaanwijzing

Veelgestelde vragen - CC 3 BENNING

Hoe meet ik gelijkstroom met de BENNING CC 3?

Selecteer het meetbereik (40 A of 300 A) met de schuifschakelaar. Stel de multimeter in op gelijkspanning (V DC). Sluit de veiligheidsconnectoren aan (zwart op COM, rood op V). Voer de nulcompensatie uit door op de ZERO-toets te drukken tot 0 V wordt weergegeven. Open de tang, grijp de geleider en lees de spanning op de multimeter af. Reken om volgens de factor: 10 mV/A voor 40 A, 1 mV/A voor 300 A.

Wat is de procedure voor nulcompensatie (ZERO)?

Sluit de meetklem zonder geleider. Druk op de ZERO-toets en houd deze ingedrukt tot de multimeter ongeveer 0 V aangeeft. Deze bewerking compenseert strooivelden en is noodzakelijk voor gelijkstroommetingen.

Hoe wijzig ik het meetbereik op de BENNING CC 3?

Gebruik de schuifschakelaar op de behuizing. Hiermee kunt u de bereiken 40 A of 300 A selecteren voor gelijk- en wisselstroom, of de OFF-stand om het apparaat uit te schakelen.

Wat betekent de rode LED?

De rode LED geeft aan dat de batterij leeg is of dat de automatische uitschakeling (APO) is geactiveerd na 30 minuten inactiviteit. Vervang de batterij als deze blijft branden na het opnieuw inschakelen.

Hoe vervang ik de batterij van de BENNING CC 3?

Schakel het apparaat uit (OFF-stand). Verwijder de meetsnoeren van de multimeter. Schroef het deksel van de behuizing los, verwijder de oude batterij, koppel de draden los en sluit een nieuwe 9 V-batterij aan. Plaats het deksel terug en schroef het vast.

Wat zijn de omgevingscondities voor gebruik van de BENNING CC 3?

Gebruik het apparaat in een droge omgeving. Max. hoogte: 2000 m. Werktemperatuur: 0 °C tot 50 °C met afnemende relatieve vochtigheid (80 % bij 30 °C, 45 % bij 50 °C). Overspanningscategorie: 600 V CAT III, vervuilingsgraad 2, IP30.

Hoe reinig ik de BENNING CC 3?

Reinig de buitenkant met een droge doek. Gebruik geen oplosmiddelen of schurende middelen. Voorkom dat elektrolyt het batterijvak vervuilt. Bij afzettingen op de contacten verwijdert u deze met een droge doek.

Wat te doen als het apparaat niet inschakelt?

Controleer de batterij: vervang deze indien nodig. Zorg ervoor dat de schuifschakelaar niet op OFF staat. Als de groene LED niet knippert, is de batterij mogelijk leeg of niet goed aangesloten. Raadpleeg de handleiding voor vervanging.

Kan de BENNING CC 3 met elke multimeter worden gebruikt?

Ja, het is compatibel met analoge en digitale multimeters met een spanningsingang (V) en een massa (COM). De ingangsimpedantie van de multimeter moet minimaal 10 MΩ zijn om de nauwkeurigheid te garanderen.

Hoe bewaar ik de BENNING CC 3?

Bewaar het op een droge plaats, uit de zon, bij een temperatuur tussen -20 °C en +60 °C. Berg het op in de meegeleverde beschermhoes. Verwijder de batterij als het apparaat langere tijd niet wordt gebruikt.

GEBRUIKSAANWIJZING CC 3 BENNING

Fig. 1: Voorzijde van het apparatus

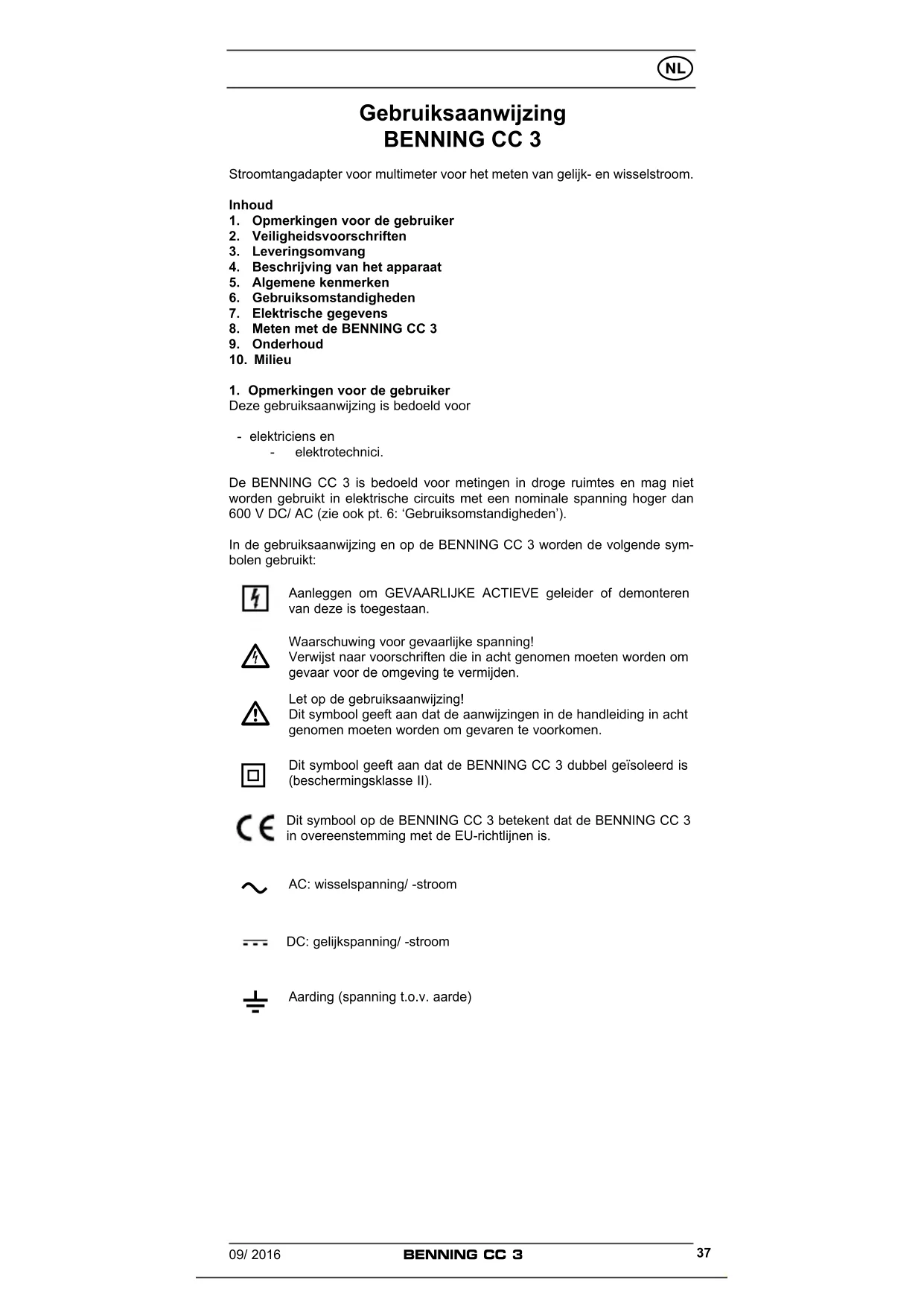

Gebruiksaanwijzing BENNING CC 3

Stroomtangadapter voor multimeter voor het meten van gewijk- en wisselstroom.

Inhoud

1. Opmerkingen voor de gebruiker
2. Veiligheidsvoorschriften
3. Leveringsomvang
4. Beschrijving van het apparatus
5. Algemene kenmerken
6. Gebruiksomstandigheden
7. Elektrische gegevens
8. Meten met de BENNING CC 3
9. Onderhoud
10. Milieu

1. Opmerkingen voor de gebruiker

Deze gebruksaanwijzing is bedoeld voor

• elektriciens en

• elektrotechnici.

De BENNING CC 3 is bedoeld voor metingen in droge ruimtes en mag Niet worden gebruikt in elektrische circuits met een nominale spanning hoger dan 600VDC/AC (zie ook pt. 6: 'Gebruiksomstandigheden').

In de gebruiksaanwijzing en op de BENNING CC 3 worden de volgende symbolen gebruikt:

Aanleggen om GEVAARLIJKE ACTIEVE geleider of demonteren van deze is toegestaan.

Waarschuwing voor gevaarlijke spanning!

Verwijst waar voorschriften die in acht genomen要去en worden om gevaar voor de omgeving te vermijden.

Let op de gebruiksaanwijzing!

Dit symbol geeft aan dat de aanwijzingen in de handleiding in ache genomen要去en worden om gevaren te voorkomen.

Dit symbol geeft aan dat de BENNING CC 3 dubbel geïsoleerd is (beschermingsklasse II).

Dit symbol op de BENNING CC 3 betekent dat de BENNING CC 3 in overeenstemming met de EU-richtlijnen is.

AC: wisselspanning/ -stroom

DC:gelijkspanning/-stroom

Aarding (spanning t.o.v. aarde)

2. Veiligheidsvoorschriften

Dit apparaat is gebouwd en getest volgens de voorschriften

DIN VDE 0411 deel 1 / EN 61010 deel 1

DIN VDE 0411 deel 2-032 / EN 61010 deel 2-032

DIN VDE 0411 deel 031/ EN 61010-031

en heeft vanuit een veiligheidstechnisch oogpunt, de fabriek verlaten in een perfecte staat. Om deze staat te handhaven en om zeker teijken van gebruik zonder gevaar, dient de gebruiker goed te letten op de aanwijzingen en waarschuwingen zoals aangegeven in deze gebruiksaanwijzing. Een verkeerd gebruik en Niet-naleving van de waarschuwingen kan ernstig letsel of de dood tot gevolg hebben.

Wees extreem voorzichtigijdens het werk den met blanke draden of hoofdleidingen. Contact met spanningsvoerende leidingen kan elektrocutie veroorzaken.

De BENNING CC 3 mag alleen worden gebrukt in elektrische circuits van overspanningscatagorie III met max. 600 V ten opzichte van aarde.

Bedenk dat werken aan installations of onderdelen die andere spanning staan, in principe alkijd gevaar kan opleveren. Zelfs spanningen vanaf 30 V AC en 60 V DC können voor mensen al levensgevaarlijk zich.

Elke keer, voordat het apparaat in gebruik genomen worden, moet het worden gecontroleerd op beschadigingen. Ook de veiligheidsmeetsnoroeren dienen nagekeken te worden.

Bij vermoeden dat het apparaat Niet meer geheel zonder gevaar kan worden gebruikt, mag het dan ook Niet meer worden ingezet, maar zodanig worden opgeborgen dat het, ook Niet bij/toeval, Niet kan worden gebruikt.

Ga ervan uit dat gebruik van het apparaat zonder gevaar Niet meer verantwoord is:

• bij zichtbare schade aan de behuizing en/of meetsnoeren van het apparaat.
• als het apparaat Nieteer (goed) werkt.
• na langdurige opslag onder ongunstige omstandigheden.
• na zware belasting of möglich schade ten gevolge van transport of onoor-deelkundig gebruik.

Om gevaar te vermijden:

• mogen de blanke stekers van de veiligheidsmeetsnoeren nicht worden aangeraakt
  -要去en de meetsnoeren op de juiste contactbussen van de multimeter worden aangesloten.

3. Leveringsomvang

Bij de levering van de BENNING CC 3 behoren:

3.1 Eén BENNING CC 3 met vastaangesloten, gespiralseerd veiligeids-meetsnoer met 90^ haakse veiligeidsstekers van 4mm .
3.2 Eén compactbeschermingsetui
3.3 Eén batterij van 9 V (ingebouwd)
3.4 Eén gebruiksaanwijzing

4. Beschrijving van het apparatus

De stroomtangadapter BENNING CC 3 is een adapter voor analoge en digitale multimeters en worden gezrukt voor gewiek- en wisselstroommetingen tot 300A

Zie fig. 1: voorzijde van het apparatusa

Hieronder volgt een beschrijving van de in fig. 1 aangegeven informatie- en bedieningselementen.

Meettang, om rondon énaderige wisselstroomvoerende leiding te plaatsen
Kraag om aanraken van aders te voorkomen.
3 Openingshendel om de stroomtang te openen en te sluiten.
4 Schuifschakelaar, dient om de meetgebieden te kiezen

• Uit (OFF)
• Gelijk-(DC) en wisselstroommeting (AC) tot 40 A,
• Gelijk-(DC) en wisselstroommeting (AC) tot 300 A,
  ZERO-toets (nulafstellingstoets), om een nulreferentie in te stellen bij gelijkstroommeting
  Rode LED (batterijpeil),licht op bij ontladen batterij of aangekondigd de

Groene LED (aan'-LED), knippert in ingeschakelde toestand,
3 Behuizing met tekstplaat.
Gespiraliseerd veiligheidsmeetsnoer met 4 mm. veiligheidsstekers, rood, zwart, 90^ haaks.

5. Algemene kenmerken

5.1 Algemene kenmerken van de stroomtangadapter

5.1.1 De schuifschakelaar 4 dient om de meetgebieden van 40 A of 300 A AC/ DC te kiezen.
5.1.2 De ZERO-toets (nulafstellingsstoets) ⑤ dient om bij gelijkstroommetingen de nulreferentie in te stellen. Bij gesloten meettang ①要去 de ZERO-toets ⑤ ingedrukt worden gehonden, tot er eenmeetwaarde van ongeveer 0V op de multimeter te lezen is.
5.1.3 Na ca. 30 minuten in rust schakelt de BENNING CC 3 zichzelf automatisch uit (APO, Auto-Power-Off). Hij worden meer ingeschakeld door de schuifschakelaar ④ in een andere stand te zetten. De automatische uitschakeling worden gesignaleerd door middel van de verlichting van de rode LED (batterijpeil) ⑥
5.1.4 De BENNING CC 3 wordt gevoed door een batterij van 9 V. (IEC 6 LR61)
5.1.5 Als de batterijspanning onder de voorziene werkspanning van de BENNING CC 3 zakt, brandt de rode LED (batterijpeil) 6.
5.1.6 De levensduur van een batterij (alkaline) bedraagt ca. 66 uu
5.1.7 Sensor: Hallsensor voor gelijk- en wisselstroom.
5.1.8 Temperatuarcoefficient van de gameten Waarde: 0,2× (aangegeven nauwkeurigheid van de gameten Waarde)/ ^ C < 18 ^ C of >28^ t.o.v.de waarde bij een referentietemperatuur van 23^
5.1.9 Maximale opening van de stroomtang: 25mm
5.1.10 Maximale diameter van de stroomleiding: 22mm
5.1.11 Afmetingen van het apparaat: (L× B× H) = 185× 66× 40mm
5.1.12 Gewicht: 270 gram

6. Gebruiksomstandigheden

• De BENNING CC 3 is bedoeld om gebruikt te worden in droge ruimtes.
• Barometrische hoogte bij metingen: 2000 m. maximaal
• Categorie van overbelasting: IEC 60664/ IEC 61010, 600 V categorie III,
• Beschermingsgraad stofindring 2, overeenkomstig EN 61010-1.
• Beschermingsgraad: IP 30 (DIN VDE 0470-1 IEC/ EN 60529), Betekenis IP 30: Het eerste cijfer (3); Bescherming gegen binnendringen van stof en vuil >2,5 mm in doorsnede, (eerste cijfer is bescherming gegen stof/ vuil). Het tweede cijfer (0); Niet beschermd gegen water, (tweede cijfer is waterdichtheid).
• Werktemperatuur en relatieve vochtigheid.

Bij een omgevingstemperatuur van 0 ^ C tot 30 ^ C :

relatieve vochtigkeit van de lucht < 80%

Bij een omgevingstemperatuur van 30^ tot 40^ : relatieve vochtigkeit van de lucht 75% .

Bij een omgevingstemperatuur van 40^ tot 50^ :

relatieve vochtigkeit van de lucht < 45%

• Opslagtemperatuur: de BENNING CC 3 kan worden opgeslagen bij temperatures van -20 °C tot +60 °C.

Opmerking: de nauwkeurigheid van de meting worden aangegeven als de som van:

• een relatief deel van de meetwaarde

• een stroomwaarde in A.

Deze nauwkeurigheid geldt bij een temperatuur van 23^ ± 5^ en een relatieve vochtigkeit < 75^ .

7.1 Meetbereik voor gelijkstroom

Uitgangsspanning: 10mVDC / ADC in het meetgebied 40 A

1 _DC in het meetgebied 300 A

Meetbereik Meetwaarde		Uitgang Nauwkeurigheid van de meting*
40 A	0 . . . 40 A	0 . . . 400 mV	± (2,0 % + 0,2 A)
300 A	40 . . . 200 A	40 . . . 200 mV	± (2,0 % + 1 A)
	200 . . . 300 A	200 . . . 300 mV	± (2,9 % + 2 A)

• De meetnauwkeurigheid is gespecifieerd voor een sinusvorm. De aangegeven nauwkeurigheid is gespecifieerd voor stroomleidingen die precies in het midden van de stroomtang ① omvat worden (zie fig. 2). Voor leidingen

die nicht precies in het midden omvat hunnen worden, moet rekening worden gehonden met een extra fout van 1% van de aangegeven waarde. Belastingsimpedantie: min. 10 MΩ (ingangsweerstand van de multimeter)

7.2 Meetbereik voor wisselstroom

Uitgangsspanning: 10mVAC / AAC in het meetgebied 40 A 1 mA AC in het meetgebied 300 A

Meetbereik Meetwaarde Uitgang		Nauwkeurigheid van de meting* bij 40 Hz - 400 Hz
40 A 0 . . . 40 A 0 . . . 400 mV ± (2,0 % + 0,2 A)
300 A	40 . . . 200 A 40 . . . 200 mV ± (2,0 % + 1 A)
	200 . . . 300 A 200 . . . 300 mV ± (2,9 % + 2 A)

• De meetnauwkeurigheid is gespecifieerd voor een sinusvorm. De aangegeven nauwkeurigheid is gespecifieerd voor stroomleidingen die precies in het midden van de stroomtang ① omvat worden (zie fig. 2). Voor ledingen die nicht precies in het midden omvat+kennen worden, moet rekening worden gehonden met een extra fout van 1 % van de aangegeven waarde.

Belastingsimpedantie: min. 10 MΩ (ingangsweerstand van de multimeter)

8. Meten met de BENNING CC 3

8.1 Voorbereiden van metingen

Gebruik en bewaar de BENNING CC 3 uitsluitend bij de aangegeven werk- en opslagtemperaturen. Niet blootstellen aan direct zonlicht.

• Het meegeleverde, gespiraliseerde veiligheidsmeetsnoor voldoet aan de te stellen eisen ten aanzien van nominale spanning en stroom. Het veiligheidsmeetsnoor is vast aangesloten aan de BENNING CC 3 en kan nicht aufgekoppeld worden.
• Controller de isolatie van het veiligheidsmeetsnoer. Is de isolatie beschadigd, dan de BENNING CC 3 Niet meer gebruiken.
• Plaats de stroomtang nooit om een spanningsvoerende leiding voordat u de BENNING CC 3 verbonden hebt met een multimeter.
• Storingsbronnen in de omgeving van de BENNING CC 3 kunnen leiden tot instabiele aanduiding en/of meetfouten.
• Geen spanning zetten op de uitgangscontacten van de BENNING CC 3.

Let op de maximale spanning t.o.v. aarde. Gevaarlijke spanning!!

De hoogste spanning die aan de BENNING CC 3 mag liggen t.o.v. aarde, bedraagt maximaal 600V

8.2 Gelijkstroommeting

• Met de schuifschakelaar ④ het meetgebied 40 A of 300 A kiezen.
• Zet de multimeter op de instelling "gelijkspanningmetting" (V DC) en kies een meetbereik die spanningen van 1mV tot 400mV kan aangeven.
• De Zwarte 4 mm veiligheidssteker van het spiraalmeetsnoer inpluggen in de COM-contactbus van de multimeter.
• De rode 4 mm veiligheidssteker van het spiraalmeetsnoer inpluggen in de contactbus voor spanningsingang (V) van de multimeter.
• De ZERO-toets (nulafstellingsstoets) ⑤ ingedrukt honden tot er een meetwaarde op de multimeter verschijnt van ongeveer 0 V. Daartoe de meettang ① sluiten en van de stroomgeleider (buitenveld) afhalen.
• Druk op de openingshendel 3 en plaats de meettang 1 om de énaderige stroomvoerende leiding.
• Lees de gemeten spanningswaarde op de multimeter en bereken de stroomwaarde. Houd waar bij rekening met de omrekeningsfactor:

Meetgebied 40 A: 10mV / A

Meetgebied 300 A: 1mV / A

(zien behuizing met label veld 8

Voorbeeld:

Meetgebied: 300 A

Aangegeven spanningswaarde op de multimeter: 0,250VDC = 250mV DC, komt overeen met een gemeten stroomwaarde van 250 A DC.

Zie fig. 2: meten van gelijk- en wisselstroom

8.3 Wisselstroommeting

• Met de schuifschakelaar 4 het meetgebied 40 A of 300 A kiezen.
• Zet de multimeter op de instelling "wisselspanningmeting" (V AC) en kies een meetbereik die spanningen van 1mV tot 400mV kan aangeven.
• De Zwarte 4 mm veiligheidssteker van het spiraalmeetsnoor inpluggen in de

COM-contactbus van de multimeter.

• De rode 4 mm veiligheidssteker van het spiraalmeetsnoer inpluggen in de contactbus voor spanningsingang (V) van de multimeter.
• Druk op de openingshendel 3 en plaats de meettang 1 om de énaderige stroomvoerende leiding.
  Lees de gemeten spanningswaarde op de multimeter en bereken de stroomwaarde. Houd waar bij rekening met de omrekeningsfactor:

Meetgebied 40 A: 10mV / A

Meetgebied 300 A:1mV/A

(zien behuizing met label veld 3

Voorbeeld:

Meetgebied: 300 A

Aangegeven spanningswaarde op de multimeter: 0,250VAC = 250mVAC kocht overeen met een gemeten stroomwaarde van 250 A AC.

Zie fig. 2: meten van gelijk- en wisselstroom

9. Onderhoud

De BENNING CC 3 mag nooit onder spanning staan als het apparaat geopend worden! Gevaarlijke spanning!

Werken aan een onder spanning staande BENNING CC 3 mag uitsluitend gebeuren door elektrotechnische specialisten, die.daar bij de nodige voorzorgsmaatregelen dienen te treffen om ongevallen te voorkomen.

Maak de BENNING CC 3 dan ook spanningsvrij, alvorens het apparaat te openen.

• Ontkoppel de BENNING CC 3 van het te meten object.
• Neem de beiden veiligheidsstekers van het veiligheidsmeetsnoeruit de multimeter.

De stroomtangadapter BENNING CC 3 heeft geen zekering.

9.1 Veiligheidsborging van het apparaat.

Onder bepaalde omstandigheden kan de veiligheidijdens het werken met de BENNING CC 3 Niet meer worden gegarandeerd, bijv. in geval van:

• Zichtbare schade aan de behuizing.
• Meetfouten.
• Waarneembare gevolgen van langdurige opslag onder verkeerde omstandigheden.
• Transportschade.

In dergelijke gevallen dient de BENNINGN CC 3 direct van het te meten object werden afgenomen en Niet opnieuw elders worden gebruikt.

9.2 Reiniging

Reinig de behuizing aan de buitenzijde met een schone, droge doeck. (speciale reinigingsdoeken uit gezonderd). Gebruik geen oplos- en/ of schuurmiddelen om de BENNING CC 3 schoon te makeen. Let er in het bijzonder op dat het batterijvak en de batterijcontacten Niet verruilen door uitlopende batterijen. Indien toch verontreiniging ontstaat door elektrolyt of zich zout afzet bij de batterij en/ of in het huis, dit eveneens verwijderen met een droge, schone doeck.

9.3 Het wisselen van de batterij

Voor het openen van de BENNING CC 3要去 het apparaat spanningsvrij bijn. Gevaarlijke spanning!

De BENNING CC 3 worden gevoed door een blokBatterij van 9 V. De batterij要去 worden verrangen (zie afbeelding 3) als de rode LED (batterijpeil) brandt. De batterijen worden als volgt gewisseld
Haal de BENNING CC 3 van het meettoestel af.
- Verwijder de veiligheidsmeetleidingen van de multimeter.
- Zet de schuifschakelaar 4 in de stand "OFF" (uit).
- Leg het apparaat op de voorzijde en draai de schroef met de sleufkop, uit het deksel van het batterijvak.
- Neem het dekseluit dechterwand.
- Neem de batterij uit het batterijvak en maak de aansluitdraden van de batterij voorzichtig los.
- Verbind de aansluitdraden weeper op de juiste manier met de neue batterij en leg deze op de juiste plaats in het apparaat. Let er waar bij op dat de aansluitdraden Niet:tussen de behuizing geklemd worden.
- Klik het deksel waar op dechterwand en draai de schroef er weein.
Zie fig.3: verwanging van de batterij

Gooi lege batterijen Niet weg met het gewone huisvuil, maar lever ze in op de bekende inzamelpunten. Zo levert u opnieuw een bijdrage voor een schoner milieu.

9.4 lking

BENNING waarborgt de naleving van de in de gebruiksaanwijzing vermelde technische gegevens en nauwkeurigheidsinformatie gedurende het 1steJAar na de leveringsdatum. Op de nauwkeurigheid van de metingen te waarborgen, is het aan te bevelen het apparaat Jaarlijks door once servicedienst te latent kalibreren.

Wij raden u aan het apparaat aan het einde van zichn nuttige levensduur, Niet bij het gewone huisafval te deponeren, maar op de waarvoordbestemde adressen.
