IT 101 - измервателно оборудване BENNING - Безплатно ръководство за потребителя
Намерете безплатно ръководството на устройството IT 101 BENNING в PDF формат.
| Тип продукт | Мегаомметър и омметър за измерване на съпротивление на изолация, нисък импеданс, съпротивление, постоянно/променливо напрежение, PI/DAR |
| Марка | BENNING |
| Модел | IT 101 |
| Размери (без рамка) | 200 x 85 x 40 mm |
| Размери (с рамка) | 207 x 95 x 52 mm |
| Тегло (без рамка) | 470 g |
| Тегло (с рамка) | 630 g |
| Захранване | 4 кръгли батерии 1,5 V тип AA (IEC LR6) |
| Живот на батериите | Около 2600 измервания на нисък импеданс или 1100 измервания на изолация при 1000 V |
| Дисплей | LCD екран 3½ позиции, височина на символите 15 mm, барграф 49 сегмента, автоматично подсветка |
| Основни функции | Измерване на съпротивление на изолация (50 V/100 V/250 V/500 V/1000 V), измерване на нисък импеданс, измерване на съпротивление, измерване на постоянно и променливо напрежение, измерване PI/DAR, функция COMPARE, нискочестотен филтър (LPF), нулева компенсация, функция LOCK (заключване), вътрешна памет 100 позиции |
| Категория на пренапрежение | 600 V категория IV |
| Степен на защита | IP 40 |
| Стандарти | DIN VDE 0411, EN 61010, EN 61557 |
| Поддръжка | Почистване със суха кърпа; сменяйте батериите при показване на символа; сменете предпазителя (315 mA / 1000 V / FF) ако е необходимо |
| Безопасност | Двойна изолация (клас II), автоматично изключване след 20 мин (30 мин при заключване), предупреждение за опасно напрежение от 30 V AC/DC |
| Резервни части | Предпазител FF 315 mA, 1000 V, 10 kA, D=6,3 mm, L=32 mm (реф. 757213); батерии тип AA |
| Включени аксесоари | 2 безопасни измервателни кабела, 2 крокодилски скоби, превключваем измервателен накрайник с бутон TEST, гумена защитна рамка, магнитно устройство за окачване, защитен калъф, батерии, предпазител |
Често задавани въпроси - IT 101 BENNING
Въпроси на потребители за IT 101 BENNING
0 въпрос за това устройство. Отговорете на тези, които знаете, или задайте свой въпрос.
Задайте нов въпрос за това устройство
Изтеглете инструкциите за вашия измервателно оборудване в PDF формат безплатно! Намерете ръководството си IT 101 - BENNING и вземете отново електронното си устройство в ръце. На тази страница са публикувани всички документи, необходими за използването на вашето устройство. IT 101 на марката BENNING.
РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ IT 101 BENNING
фигура 3: Измерване на напрежение с функцията AUTO SENSE
фигура 4: Измерване на съпротивление и ниско съпротивление
фигура 5: Измерване на изолационно съпротивление (символично)
фигура 7: Измервателни резултати след PI измерване
фигура 8: Измервателни резултати след DAR измерване
Уред за измерване на изолация и съпротивление:
- Измерване на изолационно съпротивление
- Измерване на ниско съпротивление
- Измерване на съпротивление
- Измерване на прав ток
- Измерване на променлив ток
- Измерване/ изчисляване индекса на поляризация (PI)
- Измерване/ изчисляване нивото на диелектрична абсорбция (DAR)
Съдържание
- Бележки към потребителя
- Инструкции за безопасна работа
- Обхват на доставката
- Описание на уреда
- Обща информация
- Условия за средата на употреба
- Електрически спецификации
- Измерване с BENNING IT 101
- Поддръжка
- Употреба на гумения протектор
- Бележки за опазване на околната среда

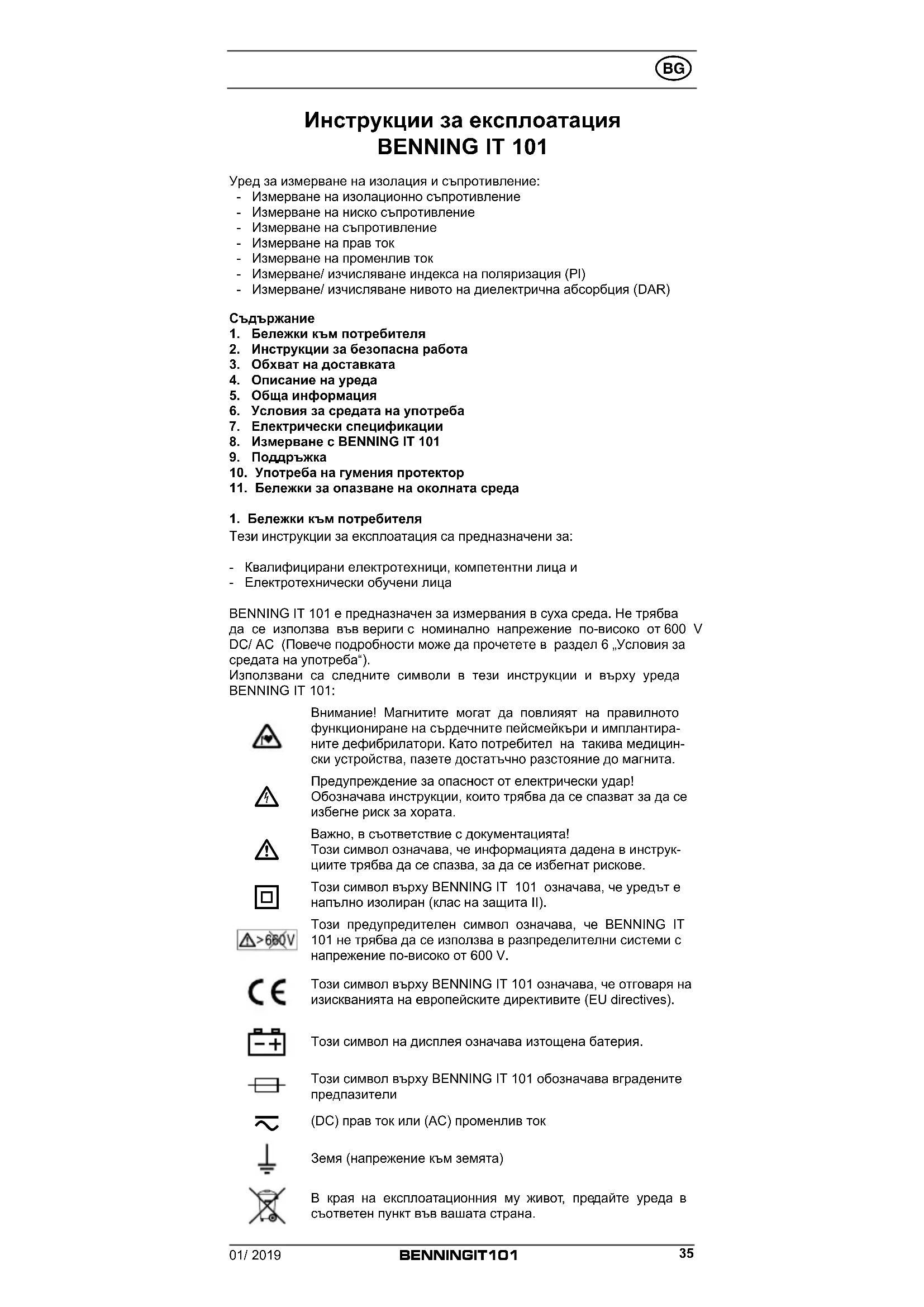

1. Бележки към потребителя
Тези инструкции за експлоатация са предназначени за:
- Квалифицирани електротехници, компетентни лица и
- Електротехнически обучени лица
BENNING IT 101 е предназначен за измервания в суха среда. Не трябва да се използва във вериги с номинално напрежение по-високо от 600 V DC/ AC (Повече подробности може да прочетете в раздел 6 „Условия за средата на употреба“).
Използвани са следните символи в тези инструкции и върху уреда BENNING IT 101:
Внимание! Магнитите могат да повлият на правилното функциониране на сърдечните пейсмейкъри и имплантираните дефибрилатори. Като потребител на такива медицински устройства, пазете достатьчно разстояние до магнита.
Предупреждение за опасност от електрически удар! Обозначава инструкции, които трябва да се спазват за да се избегне риск за хората.
Важно, в съответствие с документацията! Този символ означава, че информацията дадена в инструк- циите трябва да се спазва, за да се избегнат рискове.
Този символ върху BENNING IT 101 означава, че уредът е напълно изолиран (клас на защита II).
Този предупредителен символ означава, че BENNING IT 101 не трябва да се използва в разпределителни системи с напрежение по-високо от 600 V.
Този символ върху BENNING IT 101 означава, че отговаря на изискванията на европейските директивите (EU directives).
Този символ на дисплея означава изтощена батерия.
Този символ върху BENNING IT 101 обозначава вградените предпазители
(DC) прав ток или (AC) променлив ток
Земя (напрежение към земята)
В края на експлоатационния му живот, предайте уреда в съответен пункт във вашата страна.
2. Инструкции за безопасна работа
Уредът е произведен и тестван в съответствие с:
DIN VDE 0411 част 1/ EN 61010 част 1
DIN VDE 0411 част 2-033/EN 61010-2-033
DIN VDE 0411 част 031/EN 61010-031
DIN VDE 0413 част 1, 2 и 4/ EN 61557 част 1, 2 и 4
и е напуснал фабриката в напълно здрав технически вид.
За да запази това състояние и да осигури безопасна работа на тестера, потребителят трябва винаги да спазва бележките и предупрежденията описани в тези инструкции. Неправилната употреба и неспазването на предупрежденията могат да доведат до тежки наранявания и опасност за живота.
Внимание! Магнитите могат да повлияят на правилното функциониране на сърдечните пейсмейкъри и имплантираните дефибрилатори. Като потребител на такива медицински устройства, пазете достатъчно разстояние до магнита.
Уредът трябва да се използва само за вериги в рамките на пренапрежение категория IV с максимально напрежение от 600 V между проводник и земя.
Използвайте само подходящи измервателни сонди. При измервания в рамките на категория III или категория IV, издадената проводима част на контактния връх на измервателните сонди не трябва да надвишава 4 мм.
Преди да започнете измервания в рамките на измервателна категория III или категория IV, нахлузваемите тапи, които са включени в комплектите обозначени с CAT III и CAT IV, трябва да бъдат поставени на контактните части на сондите. Целта на тази мярка е да се предпази потребителя.
Не забравяйте, че работата с всякакви видове електрически компоненти е опасна. Дори слаби напрежение от 30 V AC и 60 V DC могат да бъдат опасни за живота на хората. При входящо напрежение от 30 V AC/ DC се появява символ △8 на дисплея като предупреждение за опасно напрежение. Освен това светва и червеният индикатор за високо напрежение △9.
Преди започване на работа с уреда винаги го проверявайте, а също така и кабелите и проводниците, за следи от повреда.
Важно! По време на измерване на изолационно съпротивления могат да възникнат опасни нива на напрежение в уреда.
Ако се окаже, че вече не е безопасно да се работи с тестера, той трябва веднага да се изключи и да се обезопаси, за да се предпази от инциденти.
Може да се смята, че не е безопасно да се работи:
- ако инструментът или измервателните кабели имат видими следи от повреда, или
- ако тестерът не функционира, или
- при дълги периоди на съхранение при неблагоприятни условия, или
- ако е бил подложен на грубо транспортиране, или
- ако уредът е бил изложен на влага.
За да избегнете рискове,
- не докосвайте голите части на сондите на измервателните кабели,
- когато измервате напрежение, първо прекъснете превключваемата сонда
- поставете измервателните кабели в обозначените гнезда на BENNING IT 101
Виж фигур. 1 Преден панел на уреда
- когато прекъсвате измервателната верига, винаги изключвайте първо фазата и след това неутралата
- не използвайте BENNING IT 101 в близост до експлозивни газове или прах.
Поддръжка:
Не отваряйте уреда, защото той не съдържа компоненти, който могат да бъдат поправени от потребителя. Сервизът и ремонтът трябва да се извършват само от оторизиран персонал!
Почистване:
Редовно почиствайте отвън със сух парцал и почистващ препарат. Не използвайте полиращи препарати или разтвори.
3. Обхват на доставката
Обхватът на доставката за BENNING IT 101 включва:
3.1 един уред BENNING IT 101
3.2 два измервателни проводника червен/ черен (L = 1,2 m)
3.3 две щипки „алигатор“, червена/черна, 4 mm
3.4 една превключваема сонда с вграден TEST ключ (арт. № 044115)
3.5 един гумен протектор
3.6 един магнитен държач с адаптер и лента (арт. № 044120)
3.7 една компактна чанта
3.8 четири малки батерии 1.5 V/ тип AA според IEC LR6 и един предпазител (поставен в уреда),
3.9 инструкции за употреба.
Части, подложени на износване:
- BENNING IT 101 съдържа предпазител срещу претоварване: един предпазител, номинален ток 315 mA (1000 V), 10 kA, FF, Диаметър = 6,3 mm, Дължина = 32 mm (арт.№ 757213)
- BENNING IT 101 се захранва от четири батерии 1,5 V/ тип AA според IEC LR6.
Виж фигура 1: Преден панел на уреда
Дисплеят и оперативно-контролните елементи описани във фигура 1 и 2 са обозначени по следния начин:
① Сензор, за автоматичното включване на задната светлина
② Цифров дисплей
AUTO SENSE, за автоматично засичане на DC и AC напрежение
⑧ Цифров дисплей, за измерените стойности и съответните графики,
TEST, появява се когато се активира функцията за измерване на изолационното съпротивление и ниско съпротивление,
LOCK (заключване), разрешава продължително измерване на изолационно съпротивление и ниско съпротивление
E APO (Auto Power Off), активирано е автоматичното изключване,
F LPF, светва, когато е активиран нискочестотния филтър,
G AC/ DC, посочва дали се мери DC или AC напрежение,
+0+, светва в случай на компенсиране (нулев баланс) на измервателните кабели,
① Индикатор на обхвата,
COMPARE, изобразява се при сравнителна функция за измерване на изолационно съпротивление,
K DAR, появява се на дисплея, когато се измерва нивото на диелектричната абсорбция,
PI, появява се при активиране измерване на поляризационния индекс,
Индикатор на тестовото напрежение, появява се когато се измерва изолационно съпротивление,
Часовник, отчита времето при PI/ DAR измервания,
① Индикатор за състоянието на батерията „-+“, символът се появява, когато батерията е изтощена,
P Свръхпоток,
① Индикация на поляритета,
R ⚠ (индикатор за ВН), обозначава прилагане на опасно напрежение,
⑤ MEM, обозначава активирането на вътрешната памет за измерените стойности,
③ Ключ (син), за превключване към вторичната функция,
④ COMP ключ, активира сравнителната функция за изолационно съпротивление,
⑤ STORE/ RECALL ключ, съхранява и възпроизвежда измерени ст-сти,
6 LOCK (заключване)/ PI/ DAR ключ, позволява продължително измер-
ване на изолационно съпротивление и ниско съпротивление, активира измерването на DAR и на PI,
⑦ Зелен LED (PASS), светва, когато измерената стойност превишава сравнителната стойност (на съпротивление) в режим COMP,
⑧ TEST ключ, активира измерването на изолационно съпротивление и ниско съпротивление,
⑨ Червен LED (индикатор за контрол на високо напрежение), светва, ако е приложено опасно високо напрежение,
⑩ Въртящ ключ, за избор на измервателна функция,
⑪ Гнездо Ω, за измерване на съпротивление и ниско съпротивление,
⑫ Гнездо (положително), за измерване на напрежение и изолация, поляризационен индекс (PI), диелектрична абсорбция (DAR),
13 COM гнездо, общо гнездо за измерване на напрежение, съпротивление, нисък импеданс, изолация, поляризационен индекс (PI), диелектрична абсорбция (DAR)
14 Гумен протектор
5. Обща информация
BENNING IT 101 е предназначен за измерване на изолационно съпротивление. BENNING IT 101 поддържа тестове за безопасност в съответствие с DIN VDE 0100, IEC 60364, VDE 0701-0702, BGV A3, ÖVE/ ÖNORM E8701 и NEN 3140.
Предварително зададени граници на измерени стойности, значително улесняват оценката на теста.
5.1 Обща информация за уреда
5.1.1 Дигиталният дисплей Ⓑ за отчитане на измерените стойностие Ⓑ 3½-цифров течно-кристален дисплей с десетична запетая. Височината на изобразените цифри е 15 mm. Най-голямата стойност, която може да се изобрази е 4000.
5.1.2 Дисплеят за изобразяване на графики се състои от 49 сегмента и рисува графики на отчетеното съпротивление Ⓗ по логаритмична скала.
5.1.3 Индикацията на поляритета Ⓞ е автоматична. Индикирана е само една полярност в съответствие с гнездото отбелязано с " -".
5.1.4 Цифровият дисплей за измереното напрежение Ⓜ е 3½-цифров течно-кристален дисплей с височина на цифрите 7 mm. Найголямата стойност, която може да бъде изобразена е 1999.
5.1.5 Стойности извън обхвата на цифровия дисплей се изобразяват със символа ">" Ⓜ.
5.1.6 BENNING IT 101 има функция за автоматично избиране на обхвата (auto ranging).
5.1.7 BENNING IT 101 е снабден с автоматично задно осветление ("Auto Backlight"). Сензорът за яркост се намира в горната част на уреда ①. Когато околната светлина намалее, задната светлина ще се включи автоматично.
5.1.8 Акустичен сигнал (зумер) ще прозвучи веднъж за всяко правилно натискане на бутон и два пъти в случай на грешка.
5.1.9 Вторичната функция от въртящия прекъсвач, може да бъде избрана с помощта на синия бутою③. Нискочестотният филтър (LPF) се активира при включване на позиция V. Компенсацията (нулев баланс) на измервателните кабели е възможна при включване на позиция Ω (→)Изолационното съпротивление или ток на утечка се измерва чрез позиции 50 V/ 100 V/ 250 V/ 500 V и 1000 V.
5.1.10 Бутонът СОМР ④ активира сравнителната функция за измерване на изолационно съпротивление.
5.1.11 Ключът STORE/ RECALL ⑤ е предназначен за съхранение и възпроизвеждане на измерените стойности.
5.1.12 Ключът LOCK (заключване) ⑥ разрешава продължително измерване на изолационно съпротивление и ниско съпротивление без да се налага постоянно да натискате или да задържате бутона TEST ⑧. За да преминете на продължителни измервания, натиснете бутона LOCK и след това бутона TEST. Символът "LOCK" Ⓓ се появява на дисплея ②. Когато измервате изолационно съпротивление, постоянното натискане на бутона TEST прилага тестовото напрежение към точката на измерване. Когато измервате ниско съпротивление, продължителното натискане на бутона TEST прилага тестовия ток към точката на измерване. Заключването може да бъде преустановено чрез натискане на бутона LOCK или бутона TEST.
В заключен режим BENNING IT 101 не разпознава външното напрежение на входа на уреда. Уверете се, че в точката на измерване няма напрежение преди да активирате заключения режим, в противен случай предпазителят може да изгори.
Бутонът LOCK активира измерването на нивото на диелектрична абсорбция (DAR) ⚫ и поляризационен индекс (PI) Ⓛ.
5.1.13 Зелена LED светлина ⑦ (PASS индикатор) светва, когато при активирана сравнителна функция (бутона COMP ④), измерената стойност надвишава стойността за сравнение (стойността на съпротивление).
5.1.14 Бутонът TEST ⑧ активира функцията за измерване на изолационно съпротивление и ниско съпротивление.
5.1.15 Червена LED светлина ⑨ (△ индикатор за високо напрежение) светва, когато е приложена опасно високо напрежение. Предупредителният символ △ R се появява на дисплея ②.
5.1.16 Уредът BENNING IT 101 се включва и изключва от въртящия ключ ⑩. Позицията за изключване е "OFF".
5.1.17 BENNING IT 101 автоматично се изключва след около 20 минути. В заключен режим ("LOCK") Ⓓ (за продължителни измервания) автоматичното изключване става след 30 минути. Уредът се включва отново автоматично при натискане на произволен бутон или при завъртане на ключа или ако напрежение по-високо от 30 V AC/ DC се включи към входа на уреда.
5.1.18 Температурен коефициент на измерената стойност: 0,15 x (определената точност на измерване)/ °C < 18 °C или > 28 °C, отнесено към зададената стойност при 23 °C
5.1.19 BENNING IT 101 се захранва от четири 1,5 V батерии (IEC LR6/ тип AA).
При появата на символа 📄-①, батериите трябва веднага да бъдат сменени за да се избегне опасност за хората или некоректни измервания.
5.1.20 С един комплект нови батерии на BENNING IT 101 могат да се направят приблизително:
- 2600 измервания на ниско съпротивление (според EN 61557-4) [1 Ω, за продължителност на измерване 5 сек] или
- 1100 измервания на изолационно съпротивление (1000 V) (според EN 61557-2) [1 МΩ, за 1000 V и продължителност на измерване 5 сек.]
5.1.21 Размери:
(Дължина х широчина х височина) = 200 x 85 x 40 без гумения протектор
(Дължина х широчина х височина) = 207 x 95 x 52 mm с гумения протектор
Тегло:
5.1.22 Измервателните кабели са специално проектирани за номинално-то напрежение и номиналния ток на BENNING IT 101.
5.1.23 BENNING IT 101 е защитен от механични повреди с помощта на гумен протектор ⑭. Той позволява уредът да бъде поставен на земята или закачен.
6. Условия на външната среда
- BENNING IT 101 е предназначен за измервания в сухи условия,
- Макси мална надморска височина за извършване на измервания: 2000 m,
- Категория на защита от пренапрежение: IEC 61010-1 → 600 V категория IV,
- Клас на замърсяване: 2,
- Клас на защита: IP 40 (DIN VDE 0470-1 IEC/ EN 60529) IP 40 означава: Защита срещу попадане на опасни части и защита срещу твърди частици с диаметър > 1 mm, (4 - първата цифра). Няма защита от проникване на вода, (0 - втората цифра).
- EMC: EN 61326-1
- Работна температура и относителна влажност: За раб. температура от 0 °C до 30 °C: отн. влажност по-малка от 80 % За раб. температура от 31 °C до 40 °C: отн. влажност по-малка от 75 % За раб. температура от 41 °C до 50 °C: отн. влажност по-малка от 45 %
- Температура на съхранение: BENNING IT 101 може да се съхранява при температура от - 20 °C до + 60 °C (относителна влажност 0 to
80 %). Батериите трябва да се извадят от уреда по време на съхранение.
Заб.: Точността на измерване се определя като сума от
- относителна част от измерената стойност и
- брой цифри (броят се стъпките на най-малко значещите цифри).
Тази точност на измерване е валидна при температурен диапазон от 18 °C до 28 °C и относителна влажност по-малка от 80 %.
7.1 Измерване на напрежение (включете на V)
Обхват на измерване Разрешено Точност
| 600 V DC 0,1 V ± (1,0 % от измерената ст-ст + 5 Цифри) | ||
| 600 V AC 0,1 V | ± (1,5 % от измерената ст-ст + 5 Цифри)в диапазон 50 Hz - 60 Hz ± (2,0 % от измерената ст-ст + 5 Цифри)в диапазон 61 Hz - 500 Hz | |
| 600 V ACC нискочестотен филтър(LPF) | 0,1 V | ± (1,5 % от измерената ст-ст + 5 Цифри)в диапазон 50 Hz - 60 Hz ± (5,0 % от измерената ст-ст + 5 Цифри)в диапазон 61 Hz - 400 Hz |
Предупреждение за опасно високо напрежение от 30 V AC/ DC или повече △
Гранична честота на нискочестотния филтър (LPF): 1 kHz
При АС преобразуването истинската ефективна стойност (TRUE RMS) се калибрира при синусуидален сигнал. В случай на несинусуидални криви показаната стойност е по-малко прецизна. В дози случай допълнителната грешка е:
Пиков коеф. (Crest factor) от 1,4 до 2,0 допълнителна грешка + 1,0 %
Пиков коеф. (Crest factor) от 2,0 до 2,5 допълнителна грешка + 2,5 %
Пиков коеф. (Crest factor) от 2,5 до 3,0 допълнителна грешка + 4,0 %
7.2 Измерване на изолационно напрежение
(включете на МΩ, 50 V/ 100 V/ 250 V/ 500 V/ 1000 V)
Обхват на измерване Разрешено Точност
| 4 MΩ 0,001 MΩ ± (1,5 % от измерената ст-ст + 5 цифри) | ||
| 40 MΩ 0,01 MΩ | ± (1,5 % от измерената ст-ст + 5 цифри) | |
| 400 MΩ 0,1 MΩ | ± (3,0 % от измерената ст-ст + 5 цифри) | |
| 4000 MΩ | 1 MΩ | ± (3,0 % от измерената ст-ст + 5 цифри) |
| 4,1 GΩ ... 20 GΩ | 0,1 GΩ | ± (10 % от измерената ст-ст + 3 цифри) |
Мин./ макс. съпротивление в зависимост от тестовото напрежение:
| Тестово напрежение | Min. съпротивление (при 1 mA) | Макс. съпротивление |
| 50 V | 50 kΩ | 50 MΩ |
| 100 V | 100 kΩ | 100 MΩ |
| 250 V | 250 kΩ | 250 MΩ |
| 500 V | 500 kΩ | 500 MΩ |
| 1000 V | 1 MΩ | 20 GΩ |
Точност на тестовото напрежение: - 0 %, + 20 %
Ток на късо съединение: 1 mA (номинално)
Функция за автоматичен разряд: време за разряд < 1 сек. за C < 1 μF
Макс. капацитивен товар: оперативен за товари до 1 μF
Засичане на свързана електрическа верига: ако > 30 V AC/ DC, то △
7.3 Измерване на съпротивление (ниско съпротивление) (включете на Ω)
Обхват на измерване Разрешено Точност
* < 1 Ω допълнително 3 цифри
Тестово напрежение: > 4 V и 8 V
Ток на късо съединение: > 200 mA
Засичане на свързана електрическа верига: ако > 2 V AC/ DC, то ⚠
8. Измерване с BENNING IT 101
8.1 Подготовка за измерване
Съхранявайте и работе с BENNING IT 101 само при определените температури на работа и съхранение. Избягвайте продължително съхранение без употреба.
- Проверете номиналното напрежение и номиналния ток на измервателните кабели. Номиналното напрежение и ток на измервателните кабели съответстват на номиналните стойности на BENNING IT 101.
- Проверете изолацията на измервателните кабели. Откачете кабелите веднага след като установите нарушена изолация.
- Проверете непрекъснатостта на измервателните кабели. Ако проводникът е прекъснат, незабавно преустановете употребата на уреда.
- Преди да изберете някоя функция от въртящия ключ ⑩, отделете измервателните кабели от точката на измерване.
- Силни източници на електромагнитни смущения в непосредствена близост до BENNING IT 101 могат да предизвикат нестабилност и грешки в измерванията.
8.2 Измерване на напрежение с функцията AUTO SENSE (автоматично засичане на AC/ DC)
- Свалете превключваемата сонда от BENNING IT 101.
- Изберете желаната функция (V) с въртящия ключ 10.
- Черният измервателен кабел трябва да е поставен в гнездото COM 13 на BENNING IT 101.
- Червеният измервателен кабел трябва да е поставен в гнездото V, insulation 12 на BENNING IT 101.
- Измервателният кабел трябва да е поставен в точката на измерване. Отчетете измерената стойност на дисплея ②.
- Напрежения по-високи от 660 V AC/ DC се показват на дисплея като "> 660 V AC/DC".
- Светещ предупредителен символ ⚠️ Ⓗ се появява на дисплея ако измереното напрежение е 30 V AC/ DC или по-високо.
BENNING IT 101 показва или DC (постоянно) напрежение или AC (променливо) напрежение. Ако измерената стойност има DC компонента и AC компонента, се изобразява само компонентата с по-голяма величина. Измерената стойност за AC напрежение се извежда и се изписва като r.m.s. стойност.
Виж фигура 3: Измерване на напрежение с функцията AUTO SENSE
8.2.1 Измерване на напрежение с нискочестотен филтър (LPF)
- BENNING IT 101 е оборудван с вграден нискочестотен филтър с лими- тирана честота 1 kHz.
- Нискочестотния филтър може да бъде активиран от синия бутон ③ (натиснете веднъж).
- Ако филтърът е активиран, символът "LPF" Ⓕ се появява на дисплея ②.
8.3 Измерване на съпротивление и ниски съпротивления
- Уверете се, че веригата или тестовия обект не са под напрежение.
- Изберете желаната функция (Ω) с въртящия ключ 10.
- Черният измервателен кабел трябва да бъде поставен в гнездото COM 13 на уреда BENNING IT 101.
- Червеният измервателен кабел трябва да бъде поставен в гнездото Ω ⑪ на уреда BENNING IT 101.
- За да се извърши компенсация (нулев баланс) на съпротивлението на измервателния проводник, свържете (накъсо) измервателните кабели и натиснете синия бутон ③. Нулевият баланс е извършен когато „ →0“
H се появи на дисплея 2.
- Свържете измервателните кабели с точката на измерване, натиснете бутона TEST ⑧ и отчетете измерените стойности на дисплея② на уреда BENNING IT 101.
- При напрежение по-високо от 2 V AC/ DC, мигащ предупреди- телен символ △ ⚫ дава допълнително предупреждение за прило- жено външно напрежение и измерването на съпротивлението спира. Прекъснете веригата и повторете измерването.
- Измерената стойност на съпротивление се показва на дисплея ②. Стойности на съпротивление по-високи от 40 кΩ се изобразяват на дисплея като "> 40 кΩ".
- За да измервате продължително съпротивлението, натиснете бутона LOCK ⑥ и след това бутона TEST ⑧. Тстойностите се измерват продължително, докато се натисне отново бутона TEST ⑧ или бутона LOCK ⑥.
Виж фигура 4: Измерване на съпротивление и ниско съпротивление
8.4 Измерване на изолационно съпротивление
Максимално напрежение, което може да се прилага в гнездата,
- COM гнездо 13
- гнездо V, Insulation 12
на BENNING IT 101 към земя е 600 V. При извършване на измервания, избягвайте образуването на дъги между сондите/ точките на измерване за дълъг период, тъй като това може да предизвика дефекти в уреда.
При измерване на изолацията може да възникнат опасно високи напрежения в сондите на BENNING IT 101. Имайте предвид, че такива опасни напрежения могат да се появят и по голите метални части на съоръжението, което се тества. Не докосвайте сондите, когато ключът ⑩ е в положение 50 V, 100 V, 250 V, 500 V или 1000 V.
- Уверете се, че веригата или обекта, който ще се тества не е под напрежение.
- Изберете желаната функция (МΩ) от ключа ⑩.
- Черният измервателен кабел трябва да е свързан с гнездото COM 13 на BENNING IT 101.
- Червеният измервателен кабел трябва да е свързан с гнездото за V, Insulation 12 на BENNING IT 101.
- Измервателният проводник трябва да е свързан с точката на измерване
- При напрежение по-високо от 30 V AC/ DC, мига предупредителен символ △ ⚠ който дава допълнително предупреждение, че е приложено външно напрежение и измерването на изолационното съпротивление спира. Прекъснете веригата и повторете измерването.
- Натиснете бутона TEST ⑧ за да започнете измерването.
- Натиснете синия бутон ③ за да се изобрази изолационното съпротивление или тока на утечка.
- За да измервате изолационното съпротивление за по-продължително време, първо натиснете бутона LOCK ⑥ и след това бутона TEST ⑧ Стойността се измерва докато отново се натисне някой от бутоните TEST ⑧ или LOCK ⑥.
Преди да махнете измервателните сонди пуснете бутона TEST ⑧ и изчакайте, докато напрежението падне до 0 V. Имайте предвид, че по този начин се разтоварва натрупа- ната вътрешна енергия в измерваното съоръжение през измервателния уред.
- Стойности на съпротивление по-високи от обхвата се изобразяват на дисплея ② със символа ">“ Ⓟ.
Виж фигура 5: Измерване на изолационно съпротивление (символично)
8.4.1 Функция COMPARE (сравнителна функция)
- BENNING IT 101 има съхранени 12 гранични стойности:
100 kΩ, 200 kΩ, 500 kΩ, 1 MΩ, 2 MΩ, 5 MΩ, 10 MΩ, 20 MΩ, 50 MΩ, 100 MΩ, 200 MΩ and 500 MΩ. - Преди измерване, натиснете бутона COMP ④ за да изберете гранична стойност. В сравнителен режим символът "COMPARE" ① и избраната гранична стойност се изобразяват долу вдясно на дисплея②.
Сравнителната функция позволява директна проверка дали стойностите са паднали под определен гранични стойности.
- Зелена LED светлина на PASS индикатора ⑦ светва, ако измерените стойности надвишават сравнителните стойности (стойностите за съпротивление).
- Натиснете бутона СОМР ④ за да изберете и активирате гранична стойност.
- Натиснете бутона СОМР ④ за повече от две секунди за да деактивирате сравнителната функция.
8.5 Поляризационен индекс (PI) и ниво на диелектрична абсорбция (DAR)
- Уверете се, че веригата или уреда, който тествате не е под напрежение.
- Изберете желаната функция (МΩ) от ключа 10.
- За да определите поляризационния индекс (PI), натиснете бутона LOCK ⑥ (PI/ DAR) за повече от две секунди. Символът "PI" Ⓛ се появява на дисплея ②. ВЧрез повторно натискане на бутона, можете да избирате между измерване на ниво на диелектрична абсорбция (DAR) и измерване на поляризационен индекс (PI). Избраното (PI) Ⓛ или (DAR) K измерване се появява на дисплея ②.
- Черният измервателен кабел трябва да бъде свързан с гнездото COM ⑬ на BENNING IT 101.
- Червеният измервателен кабел трябва да бъде свързан с гнездото за V, Insulation 12 на BENNING IT 101.
- Измервателният проводник трябва да е свързан с точката на измерване.
- При напрежение по-високо от 30 V AC/ DC, мига предупредителен символ △ ⚫ който дава допълнително предупреждение, че е приложено външно напрежение и измерването на изолационното съпротивление спира. Прекъснете веригата и повторете измерването.
- Измерването може да бъде стартирано и спряно чрез бутона TEST ⑧.
- Останалото време необходимо за определяне на стойността може да бъде определено чрез синия бутон ③.
- Ако измерената стойност надвишава измервателния обхват, се появява съобщение за грешка "Err" на дисплея.
Виж фигура 6: Измерване на поляризационен индекс (PI)/ ниво на диелектрична абсорбция (DAR)
Поляризационен индекс (PI) = R10-Min/ R1-Min
c: R10-Min = измереното изолационно съпротивление след 10 минути R1-Min = измереното изолационно съпротивление след 1 минута
Ниво на диелектрична абсорбция (DAR) = R1-Min/ R30-Sec
c: R1-Min = измереното изолационно съпротивление след 1 минута R30-Sec = измереното изолационно съпротивление след 30 секунди
3a6:
8.5.1 Измервателни результати след PI измерване:
- След като измерването е приключило можете да прегледате резултатите чрез натискане на бутона "<" (синият бутон ③).
Виж фигура 7: Измервателни результати след PI измерване
8.5.2 Измервателни результати след DAR измерване
- След като измерването е приключило можете да прегледате резултатите чрез натискане на бутона "<" (синият бутон ③).
Виж фигура 8: Измервателни результати след DAR измерване
8.6 Memory функция (запаметяване)
BENNING IT 101 е снабден с вътрешна памет за измерените стойности със 100 локации за съхранение за всяка измервателна функция.
8.6.1 STORE (съхранение на измерените стойности)
- Натиснете бутона STORE/ RECALL ⑤ to за да съхраните измерените стойности в паметта. Когато бутонът е натиснат, символът "MEM" ⑥ мига и съхранената стойност Ⓙ се повява на дисплея ②. Паметта е разделена на сегменти. Всеки сегмент се състои от 100 локации за съхранение.
Напрежение Съпротивление
Изолационно съпротивление
DAR PI
1 напрежение съпротивление съпротивление DAR ст-ст PI ст-ст
2 ток на утечка R30-Sec R1-Min
Таблица 1: Съхранени стойности на съответното измерване
8.6.2 RECALL (извикване на съхранени стойности)
- За да извикате съхранена стойност, натиснете бутона STORE/ RECALL ⑤ за 2 секунди. Символът "MEM" Ⓙ и броя на съхранените стойности Ⓜ асе появяват на дисплея ②.
- Натиснете синия бутон ③ и бутона СОМР ④ за да прегледате стойностите в паметта.
- Ако паметта е празна, на дисплея се появява съобщение "nOnE".
Виж фигура 9: Извикване на съхранени измерени стойности
Виж фигура 10: Съхранени стойности от изолационно измерване
8.6.3 Извикване на съхранени измерени стойности от PI/ DAR измерване
- Натиснете бутона LOCK ⑥ (PI/ DAR) за 2 секунди. Символът "PI" ① се появява на дисплея ②.
- Изберете желаната функция (DAR) Ⓧ или (PI) Ⓛ чрез повторно натискане на бутона. ТИзбраната функция се появява на дисплея Ⓞ.
- Натиснете бутона STORE/ RECALL 5 за няколко секунди за да влезете в режим RECALL.
- Натиснете синия бутон ③ и бутона СОМР ④ за да прегледате стойностите в паметта.
- Ако паметта е празна, на дисплея се появява съобщение "nOnE".
Виж фигура 11: Съхранени стойности от DAR измерване
Виж фигура 12: Съхранени стойности от PI измерване
8.6.4 Изтриване на измерените стойности
- За да изтриете измерените стойности за определена функция (сегмент) от паметта, натиснете бутона STORE/ RECALL ⑤ за повече от 5 секунди. На дисплея ② символите "MEM" S и "clr" B мигат 2 пъти.
- За да изтриете цялата памет с измерени стойности (всички сегменти), изключете уреда, натиснете и задръжте бутона STORE/ RECALL ⑤ и отново включете уреда. На дисплея ② се появяват символите "All" ③ "del" M.
9. Поддръжка
Преди да отворите BENNING IT 101, уверете се, че не е под напрежение! Опасност от токов удар!
Работата с отворен BENNING IT 101 под напрежение трябва да се извършва само от квалифицирани електротехници и при специални предпазни мерки за избягване на инциденти.
Уверете се, че уредът BENNING IT 101 не е под напрежение, както е описано по-долу, преси да го отворите.
- Първо извадете измервателните сонди от обекта, който измервате
- След това извадете кабелите от уреда BENNING IT 101.
- Завъртете ключа 10 на положение "OFF".
9.1 Обезопасяване на уреда
При определени обстоятелства инструкциите за безопасност на BENNING IT 101 не са в сила, например в следните случаи:
- Видима повреда на кутията.
- Неправилни измервателни результати.
- Следи от продължително съхранение при неподходящи условия.
- Следи от неправилно транспортиране.
В такива случаи уредът BENNING IT 101 трябва да се изключи, да се отдели от точката на измерване и да се обезвреди.
9.2 Почистване
Почиствайте уреда отвън със сух парцал (изключение: специални почистващи кърпи). Избягвайте употребата на разтворители и/или абразивни препарати. Важно е да сте сигурни, че отделението за батерията и контактите не са замърсени от изтекъл електролит. Ако има замърсяване с електролит или бяла утайка в областта около батерията, почистете със сух парцал.
9.3 Смяна на батерията
Преди да отворите BENNING IT 101, уверете се, че не е под напрежение! Опасност от токов удар!
BENNING IT 101 се захранва от четири 1,5 V батерии (IEC LR6/ тип AA). Смяната на батериите е необходима, ако се появи символа за изтощена батерия ① на дисплея ②.
При смяна на батериите процедирайте по следния начин:
- Отделете измервателните кабели от измервателната верига.
- Отделете измервателните кабели от BENNING IT 101.
- Завъртете ключа 10 на позиция "OFF"
- Свалете гумения протектор 14 от BENNING IT 101.
- Поставете BENNING IT 101 с лицевата страна надолу и отстранете винтовете на капака на отделението за батериите.
- Вдигнете капака от долната страна.
- Извадете изтощените батерии.
- След това поставете новите батерии на определените места (обърнете внимание на полюсите на батериите).
- Затворете капака на отделението за батериите и завийте винтовете
- Поставете уреда BENNING IT 101 в гумения протектор 14.
Виж фигура 13: Смяна на батериите и предпазителя
Дайте своя принос към опазването на околната среда! Не изхвърляйте изтощените батерии с домакинския отпадък. Вместо това ги занесете в съответния пункт за събиране на батерии и специфични отпадъци. Информирайте и околните!
9.4 Проверка и смяна на предпазителя
Състоянието на предпазителя може да бъде проверено по следния начин:
- Отделете измервателните кабели от измервателната верига.
- Отделете измервателните кабели от BENNING IT 101.
- Изберете функцията „Ω →●помощта на ключа ⑩ и натиснете бутона TEST ⑧.
- Ако на дисплея ② се появи надпис "FUSE", то предпазителят е дефектирал и трябва да се смени.
Преди да отворите BENNING IT 101, уверете се, че не е под напрежение! Опасност от токов удар!
BENNING IT 101 е защитен от пренапрежение чрез вътрешен предпазител (315 mA, 1000 V, 10 kA, FF, Диаметър = 6,3 mm, Дължина = 32 mm).
За да го смените, процедирайте по следия начин:
- Отделете измервателните кабели от измервателната верига.
- Отделете измервателните кабели от BENNING IT 101.
- Завъртете ключа ⑩ на позиция"OFF".
- Свалете гумения протектор 14 от BENNING IT 101.
- Поставете BENNING IT 101 с лицевата страна надолу и отстранете винтовете на капака на отделението за батериите.
- Вдигнете капака от долната страна.
- Извадете единия край на предпазителя от държача с помощта на отвертка.
- Извадете целия предпазител от държача.
- Поставете нов предпазител със същия номинален ток и същото номинално напрежение, със същите нива и характеристики на разединяване и същите размери.
- Уверете се, че новият предпазител е в центъра на държача.
- Затворете капака на отделението за батериите и завийте винтовете.
- Поставете уреда BENNING IT 101 в гумения протектор 14.
Виж фигура 13: Смяна на батериите и предпазителя
9.5 Калибриране
BENNING гарантира спазването на посочените в указанията за боравене технически спецификации за първата година от датата на доставка.
За да поддържате акуратността на измерванията, инструментът трябва да се калибрира на определени интервали в нашата фабрика. Ние препоръч- ваме едногодишен интервал. Изпратете уреда на следния адрес:
Предпазител FF 315 mA, 1000 V, 10 kA, Диаметър = 6,3 mm, Дължина = 32 mm арт.№ 757213
10. Приложение на предпазния гумен протектор
- Можете да съхранявате измервателните кабели като ги навиете около гумената рамка 14 и закрепите сондите към протектора.
- Можете да закрепите сондите към протектора по такъв начин, че те да остават свободни и лесно да се поставят върху точката на измерване.
- Задната част на гумения протектор е така проектирана, че да позволява поставяне на уреда под наклон за по-лесно разчитане на результатите, както и да можете да го закачате.
- Гуменият протектор е снабден със скоба, която може да се използва за закачане.
Виж фигура 14: Закрепване на сондите
Виж фигура 15: Повдигане на BENNING IT 101
11. Бележки за опазване на околната среда
В края на експлоатационния му живот, предайте уреда в съответен пункт за събиране на такъв вид отпадъци във вашата страна.
