HASZNÁLATI ÚTMUTATÓ IT 101 BENNING
- ábra: Feszültségmérés AUTO SENSE funkcióban
- ábra: Ellenállás és kis értékű ellenállás mérés
- ábra: Szigetelési ellenállás mérés (szimbolikus rajz)
- ábra: Polarizácios index (PI) és dielektromos abszorpcióa arány (DAR) mérése
- ábra: PI mérés mérési eredmények
- ábra: DAR mérés mérési eredmények

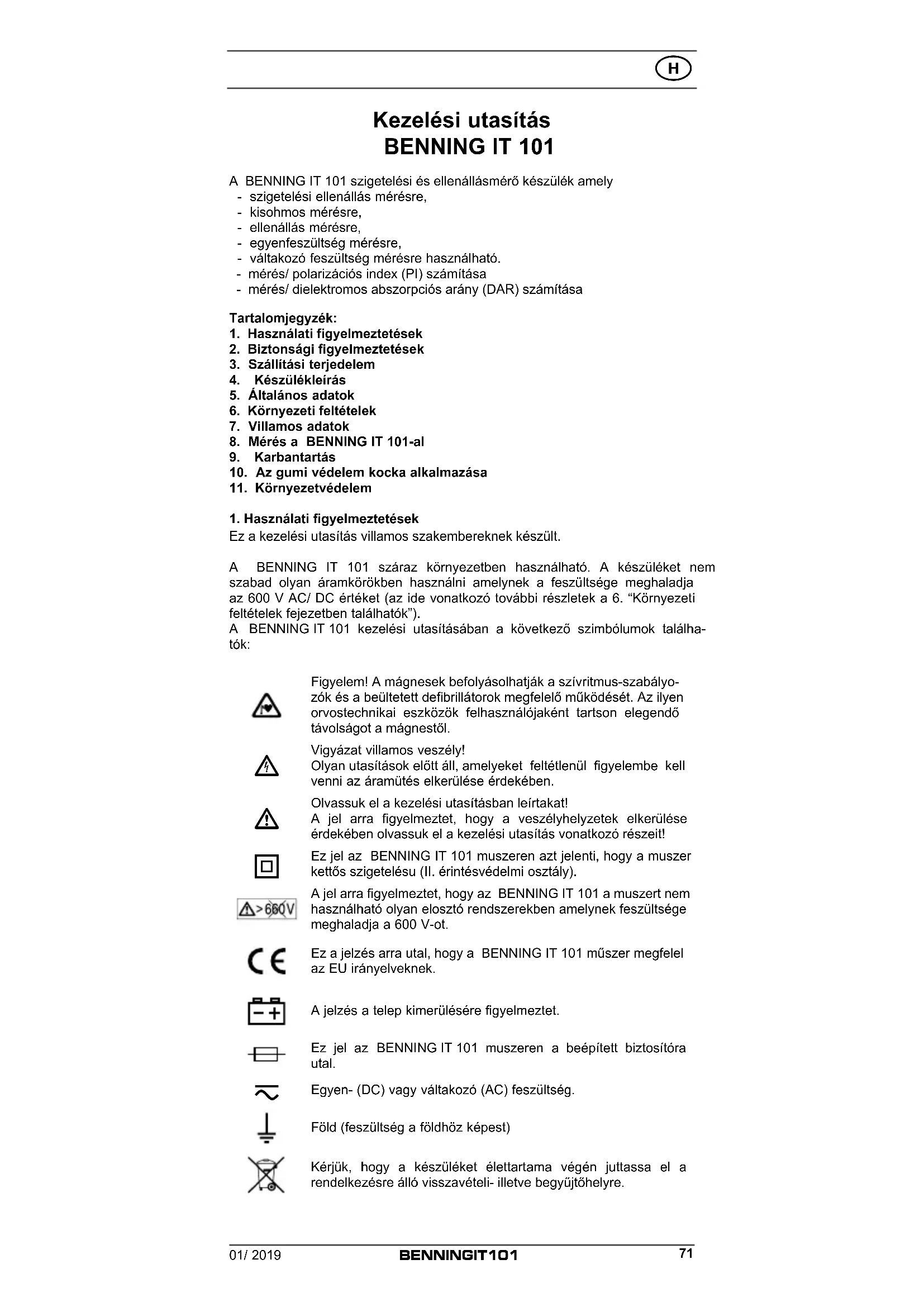

Kezelési utasítás BENNING IT 101
A BENNING IT 101 szigetelési és ellenállásmérő készülék amely
- szigetelési ellenállás mérésre,
- kisohmos mérésre.
- ellenállás mérésre,
- egyenfeszültség mérésre,
- váltakozó feszültség mérésre használható.
- mérés/ polarizációs index (PI) számítása
- mérés/ dielektromos abszorpciós arány (DAR) számítása
Tartalomjegyzék:
- Használati figyelmeztetések
- Biztonsági figyelmeztetések
- Szállítási terjedelem
- Készülékleírás
- Általános adatok
- Környezeti feltételek
- Villamos adatok
- Mérés a BENNING IT 101-al
- Karbantartás
-
Környezetvédelem
-
Az gumi védelem kocka alkalmazása
1. Használati figyelmeztetések
Ez a kezelési utasítás villamos szakembereknek készült.
A BENNING IT 101 száraz környezetben használható. A készüléket nem szabad olyan áramkörökben használni amelynek a feszültsége meghaladja az 600 V AC/ DC értéket (az ide vonatkozó további részletek a 6. "Környezeti feltételek fejezetben találhatók").
A BENNING IT 101 kezelési utasításában a következő szimbólumok találhatók:
Figyelem! A mágnesek befolyásolhatják a szívritmus-szabályozók és a beültetett defibrillátorok megfelelő működését. Az ilyen orvostechnikai eszközök felhasználójaként tartson elegendő távolságot a mágnestől.
Vigyázat villamos veszély!
Olyan utasítások előtt áll, amelyeket feltétlenül figyelembe kell venni az áramütés elkerülése érdekében.
Olvassuk el a kezelési utasításban leírtakat!
A jel arra figyelmeztet, hogy a veszélyhelyzetek elkerülése érdekében olvassuk el a kezelési utasítás vonatkozó részeit!
Ez jel az BENNING IT 101 muszeren azt jelenti, hogy a muszer kettős szigetelésu (II. érintésvédelmi osztály).
A jel arra figyelmeztet, hogy az BENNING IT 101 a muszert nem használható olyan elosztó rendszerekben amelynek feszültsége meghaladja a 600 V-ot.
Ez a jelzés arra utal, hogy a BENNING IT 101 műszer megfelel az EU irányelveknek.
A jelzés a telep kimerülésére figyelmeztet.
Ez jel az BENNING IT 101 muszeren a beépített biztosítóra utal.
Egyen- (DC) vagy váltakozó (AC) feszültség.
Föld (feszültség a földhöz képest)
Kérjük, hogy a készüléket élettartama végén juttassa el a rendelkezésre álló visszavételi- illetve begyűjtőhelyre.
2. Biztonsági figyelmeztetések
A mérőműszert a
DIN VDE 0411 rész 1/ illetve az EN 61010 rész 1
DIN VDE 0411 rész 2-033/EN 61010-2-033
DIN VDE 0411 rész 031/EN 61010-031
DIN VDE 0413 részek 1, 2 és 4/ EN 61557 részek 1, 2 és 4
szabvány szerint gyártottuk, ellenőriztük és a gyárunkat kifogástalan állapotban hagyja el.
Ezen állapot megőrzése, és a veszélytelen használat biztosítása érdekében a felhasználónak be kell tartania a jelen fejezetben leírt utasításokat, megjegyzéseket. A helytelen magatartás és a figyelmeztetések figyelmen kívül hatása súlyos vagy halálos kimenetelű sérüléseket okozhat.
Figyelem! A mágnesek befolyásolhatják a szívritmus-szabályozók és a beültetett defibrillátorok megfelelő működését. Az ilyen orvostechnikai eszközök felhasználójaként tartson elegendő távolságot a mágnestől.
A mérőkészülék a IV túlfeszültség fokozatú áramkörökben csak max. 600 V földhöz mért feszültséghatárig használható.
Csak megfelelő mérővezetékeket használ. A III-as vagy a IV-es mérési kategóriába tartozó mérések esetén az érintkezőcsúcs a biztonsági mérővezetéken kiálló vezetőképes része nem lehet hosszabb 4 mm-nél.
A III-as és a IV-es mérési kategórián belüli mérések előtt a készletben mellékelt, CAT III illetve CAT IV jellel ellátott ráhúzható sapkákat rá kell húzni az érintkezőcsúcsokra. Ez az intézkedés a felhasználó védelmét szolgálja.
Figyeljünk arra, hogy a munkavégzés a berendezések feszültség alatt álló részein alapvetően veszélyes. A 30 V AC-t illetve a 60 V DC- t meghaladó feszültségek életveszélyesek lehetnek. A 30 V- ot (AC/ DC) meghaladó bemeneti feszültség esetén az BENNING IT 101 kijelzőjén megjelenik a „ ^△ “ ^R figyelmeztető jelzés, jelezve, hogy veszélyes feszültség van a készüléken. Továbbá világít a piros színű feszültség magas jelzőfény ^△ ^9 .
A készülék üzembe helyezése előtt ellenőrizzük a mérőkészülék és a mérővezetékek sérülésmentességét!
Figyelem! A BENNING IT 101 mérőkészülékkel történő szigetelési ellenállás mérésnél veszélyes feszültségek léphetnek fel.
Tekintetbe kell venni, hogy amennyiben nem biztosítható a veszélymentes üzem, a készüléket üzemen kívül kell helyezni, és biztosítani kell, hogy azt ne lehessen használatba venni.
A készüléket nem szabad használni,
- ha a készüléken vagy a mérőzsinórokon látható sérülések vannak,
- ha a mérőkészülék nem működik,
- kedvezötlen körülmények közötti hosszabb tárolás után,
- fokozott szállítási igénybevételt követően.
- ha a készüléken vagy a mérőzsinórokon nedvesek.
A veszélyek elkerülése érdekében:
- ne érintsük meg a mérővezetékek csupasz végeit
- feszültségmérésnél először szakítsa meg a kontaktust a BENNING IT 101 készülék kapcsolható vizsgálóhegyénél
- a mérővezetékeket megfelelő mérőhüvelyhez csatlakoztassuk
lásd 1. ábra: Készülék előlap
- a mérőkör bontásakor mindig a feszültség alatti (fázis) vezetőhöz csatlakozó mérővezetéket távolítsuk el
- a BENNING IT 101 mérőkészüléket ne használjuk robbanásveszélyes környezetben.
Karbantartás:
Ne nyissa ki a vizsgáló-berendezést, mert nem tartalmaz a felhasználó által megjavítható szerkezeti elemeket. A javítást és a szervizt csak szakképzett személyzet végezheti.
Tisztítás:
A készülékházat redszeresen töröljük át egy száraz, tisztítószeres ruhával. Ne használjunk polírozó vagy oldószert a készülék tisztításához.
3. Szállítási terjedelem:
A BENNING IT 101 készülék csomag az alábbiakat tartalmazza:
3.1 egy darab BENNIGN IT 101 készülék
3.2 kettö darab piros/ fekete biztonsági mérővezeték (hossz = 1,2 m)
3.3 egy darab piros/ fekete biztonsági krokodilcsipesz
3.4 egy darab kapcsolható mérőcsúcs, beépített TEST (teszt) gombbal (cikk száma 044115)
3.5 egy darab gumi védelem kocka
3.6 egy darab mágneses akastó, adapter és pant (cikk száma 044120)
3.7 egy darab védötok
3.8 négy darab mignon elem 1,5 V IEC LR6/ AA es biztosítót (szállításkor a készülékbe helyezve)
3.9 egy kezelési utasítás
Elhasználódó alkatrészek:
- A BENNING IT 100 készülék tartalmaz egy túlterhelés ellen védő biztosítót: Inévl = 315 mA, 1000 V, 10 kA, FF, átmérő = 6,3 mm, hossz = 32 mm
- A BENNING IT 101 készüléket négy darab mignon elem 1,5 V IEC/ LR6/ AA táplálja.
4. Készülékleírás
lásd 1. ábra: Készülék előlap
lásd 2. ábra: Digitális kijelző
Az 1. és 2 ábrán a mérőkészülék kijelző és kezelő egységei láthatók:
① Szenzor, az automatikus háttérvilágítás szenzora
② Digitális kijelző
A AUTO SENSE, automatikus egyen- (DC), és váltakozó feszültség felismerés (AC),
B Digitális kijelző, a mérési érték kijelzéséhez,
TEST, a szigetelési ellenállás és a kisohmos ellenállás mérésekor jelenik meg
D LOCK (rögzítés), lehetővé teszi a szigetelési ellenállás és a kisohmos ellenállás folyamatos mérését
E APO, akkor jelenik meg, ha az Auto Power Off aktiválva van
LPF, a bekapcsolt aluláteresztő szűrő bekapcsolásakor jelenik meg (Low Pass Filter),
G AC/DC, egyen- (DC) és váltakozó feszültség (AC) mérésekor jelenik meg,
Η , ευμέρονετέκ kompenzáció esetén (nullakiegyenlítés) jelenik meg,
① Méréshatár kijelzés,
1 COMPARE, összehasonlító szigetelési ellenállás mérés funkció esetén jelenik meg,
K DAR, dielektromos abszorpciós arány (DAR) mérési funkció aktiválása esetén jelenik meg,
PI, Polarizációs index (PI) mérés funkció aktiválása esetén jelenik meg,
Mérési feszültség kijelzése, szigetelési ellenállás mérés funkció esetén jelenik meg,
N Óra, a PI/ DAR mérés ideje,
① Telep állapot kijelző „-+“, kimerült telep esetén jelenik meg,
P Méréshatár túllépés,
¶ Polaritás kijelző,
8 (feszültség magas jelzőfény), kigyullad, ha veszélyes feszültség van jelen,
S MEM, a belső memória funkció működését jelzi,
③ Kék nyomógomb, átkapcsolás másodfunkciókra,
4 COMP-nyomógomb, bekapcsolja a összehasonlító szigetelési ellenállás mérési funkciót,
⑤ STORE/ RECALL-nyomógomb, mérési érték tárolása, és előhívása,
6 LOCK- (rögzítés)/ PI/DAR-nyomógomb, a folyamatban lévő szigetelési ellenállás- és kisohmos ellenállás mérési érték rögzítésére és polarizációs index (PI) és dielektromos abszorpciós arány (DAR) számítása
7 Zöld LED (PASS), ellenőrző jelzőlámpa amely akkor gyullad ki, ha a mérési érték a referencia értéket (COMP-mérési módban) meghaladja
8 TEST-nyomógomb, a szigetelési ellenállás és a kisohmos ellenállás mérést indítja,
9 Piros LED (feszültség magas jelzőfény), akkor gyullad ki, ha veszélyes
feszültség van jelen,
10 Választó kapcsoló, a mérési funkció kiválasztására szolgál
⑪ Ω-mérőhüvely, szigetelési ellenállás és a kisohmos ellenállás méréshez,
12 Mérőhüvely (pozitív), feszültség, szigetelés, polarizációs index (PI) és dielektromos abszorpciós arány (DAR) méréshez,
13 COM-mérőhüvely (közös), feszültség, szigetelés, polarizációs index (PI) és dielektromos abszorpciós arány (DAR) méréshez,
14 Gumi védelem kocka
5. Általános adatok
A BENNING IT 101 készülékkel villamos méréseket és szigetelési ellenállás mérést végezhetünk.
A BENNING IT 101 készülékkel a DIN VDE 0100, IEC 60364, VDE 0701-0702, BGV A3, ÖVE/ ÖNORM E8701 és NEN 3140 szabványok szerinti biztonsági vizsgálatokat végezhetünk.
A előre beállítható határértékek megkönnyítik a kiértékelést.
5.1 A szigetelési ellenállás mérőkészülék általános adatai
5.1.1 A mérési érték B digitális kijelzője B egy 3½ számjegyes folyadékkristályos kijelző, 15 mm-es karaktermérettel tizedesponttal. A legnagyobb kijelezhető számérték 4000.
5.1.2 A analóg vonalgrafikus kijelző ③ 49 szegmensből áll. Az ellenállást logaritmikus skála szerint mutatja.
5.1.3 Az digitális kijelzön a polaritás ① jelzés automatikusan működik. Ha a polaritás a mérőhüvelyekkel ellentétes a kijelzön „-” jel jelenik meg.
5.1.4 A vizsgáló feszültség M digitális kijelzője egy 3½ számjegyes folyadékkristályos kijelző, 7 mm-es karaktermérettel tizedesponttal. A legnagyobb kijelezhető számérték 1999.
5.1.5 A mérési tartomány túllépésekor az digitális kijelzőn „>” jel Ⓟ jelenik meg.
5.1.6 A BENNING IT 101 automatikus méréshatár váltóval készül.
5.1.7 A BENNING IT 101 automatikus háttérvilágítással rendelkezik (Auto Backlight). A fejrészben található a fényérzékelő szenzor ①. Ha a környezet megvilágítása lecsökken, a háttérvilágítás automatikusan bekapcsol.
5.1.8 Minden érvényes gombnyomásnál hallható egy hangjelzés. Hibás (érvénytelen) gombnyomásnál kettős hangjelzés hallható.
5.1.9 A kék nyomógombbal ③ a másodfunkció választható ki. V kapcsoló állásnál az aluláteresztő szűrő (LPF) kerül bekapcsolásra. Ω kapcsolóállásnál a mérőzsinór koompenzáció (nullakiegyenlítés) lehetséges (+0+). Az 50 V/ 100 V/ 250 V/ 500 V és 1000 V kapcsoló állásokban a kúszóáram kerül kijelzésre.
5.1.10 A COMP 4 nyomógomb bekapcsolja a összehasonlító szigetelési ellenállás mérés funkciót.
5.1.11 STORE/ RECALL ⑤ nyomógomb mérési érték tárolására, és előhívására szolgál.
5.1.12 A LOCK nyomógomb (rögzítés) 6 lehetővé teszi a szigetelési ellenállás és a kisohmos ellenállás folyamatos mérését anélkül, hogy a TEST gombot 8 újra lenyomnánk, vagy nyomva tartanánk. Folyamatos méréshez nyomjuk meg a LOCK-nyomógombot, ezt követően nyomjuk meg a TEST-nyomógombot. A kijelzőn2 megjelenik a „LOCK” D szimbólum. Szigetelési ellenállás folytatólagos mérésénél a TEST nyomógomb hatására a mérő feszültség folyamatosan megjelenik a mérési ponton. Kisohmos ellenállás folytatólagos mérésénél a TEST nyomógomb hatására a mérő áram folyamatosan megjelenik a mérési ponton. A rögzítést a LOCK vagy a TEST nyomógomb újbóli megnyomásával lehet feloldani.
Rögzített üzemmódban (LOCK nyomógomb) a BENNING IT 101 a bemenetén semmiféle külső feszültséget nem ismer fel. Figyeljünk arra, hogy a mérési pont a rögzítés előtt feszültségmentes legyen, máskülönben a beépített biztosító kiolvad.
A LOCK nyomógomb bekapcsolja a dielektromos abszorpciós arány (DAR) ⚫ mérés funkciót és a szigetelés, polarizációs index (PI) ⏻ méréseket.
5.1.13 A zöld LED ⑦ (PASS-ellenőrző jelzés), összehasonlító módban (COMP nyomógomb ④), világít ha a mérési érték (ellenállás érték) az összehasonlítási értékt meghaladja.
5.1.14 A nyomógomb TEST 8 indítja a szigetelési ellenállás és kisohmos ellenállás mérést.
5.1.15 A piros LED ⑨ (⚠ feszültség magas jelzőfény), kigyullad, ha veszélyes feszültség van jelen. A BENNING IT 101 kijelzőjén ② a ⚠️ R
figyelmeztető jelzés jelenik meg.
5.1.16 A BENNING IT 101 elfordítható választó kapcsolóval 10 kapcsolható be és ki. A kikapcsolt állás az "OFF".
5.1.17 A BENNING IT 101 kb. 20 perc után automatikusan kikapcsol. Rögzített üzemmódban („LOCK“) D folytonos mérés a kikapcsolás mintegy 30 perc után történik. Ha valamelyik gombot megnyomjuk vagy a fogó-kapcsolót elfordítjuk illetve ha a mérőkészülék bemenetére 30 V-nál nagyobb feszültség kerül a készülék újra bekapcsol.
5.1.18 A hömérsékleti koefficiens: a mérési érték x 0,15 (az adott mérési pontosság/ C° < 18 °C vagy > 28 C°, a 23 C°-on megadott referencia értékre vonatkoztatva.
5.1.19 A BENNING IT 101 mérőkészüléket 4 db mignon elem (IEC LR6/ AA) táplálja.
Ha a telep szimbólum 📄 + 0 megjelenik, haladéktalanul cserélje ki a telepeket, hogy hibás mérésekből adódó - emberi élet - veszélyeztetetés elkerülhető legyen.
5.1.20 Teljes telepkapacitás esetén a BENNING IT 101 mérőkészülék a következő számú mérést tesz lehetővé:
- kb. 2600 kisohmos mérést az EN 61557-4 szerint [1 Ω, 5 másodperc mérési időnél], vagy
- kb. 1100 szigetelési ellenállásmérést 1000 V-os mérőfeszültségnél az EN 61557-2 szerint [1 MΩ, 1000 V feszültségnél és 5 másodperc mérési idönél]
5.1.21 A mérőkészülék méretei:
(hossz x szélesség x magasság) = 200 x 85 x 40 mm nelkül gumi védelem kocka
(hossz x szélesség x magasság) = 207 x 95 x 52 mm vele gumi védelem kocka
A készülék tömege:
470 g nelkül gumi védelem kocka
630 g vele gumi védelem kocka
5.1.22 A biztonsági mérővezetékek kifejezetten a BENNING IT 101 müszernél alkalmazható feszültség- és áramterhelésre készültek.
5.1.23 A BENNING IT 101 készüléket egy gumi védőkeret 14 óvja a mechanikus károktól. Ez a gumi védőkeret lehetővé teszi, hogy mérés közben állítva vagy felfüggesztve helyezze el a BENNING IT 101 készüléket.
6. Környezeti feltételek
- A BENNING IT 101 mérőkészüléket száraz környezetben történő használatra tervezték
- A készülék 2000 m tengerszint feletti magasságig használható
- Túlfeszültség állósági fokozat 600 V-ig IV. kategória az IEC 61010-1 sze- rint
- Szennyeződési kategória: 2
- Védettség: IP 40 (IEC/ EN 60529)
4 - első számjegy: Védelem a veszélyes részek érintése ellen > 1 mm átmérőjű idegen szilárd testek behatolása esetére 0 - második számjegy: Víz behatolás elleni védelem nincs
- Elektromágneses megbízhatóság (EMC): EN 61326-1
- Üzemi hömérséklet és a levegő megengedett nedvességtartalma:
0 C° és 31 C° üzemi homérsékletnél a levegő megengedett nedvességtartalma < 80 %, 31 C° és 40 C° üzemi homérsékletnél a levegő megengedett nedvességtartalma < 75 %, 40 C° és 50 C° üzemi homérsékletnél a levegő megengedett nedvességtartalma < 45 %.
- Tárolási homérséklet: A BENNING IT 101 mérőkészüléket - 20 C° és + 65 C° közötti hőmérsékleten szabad tárolni max. 80 % levegő nedvességtartalom mellet. Ekkor a készülékbol a telepeket ki kell venni.
7. Villamos adatok
Megjegyzés: a mérési pontosság a
- mért érték relatív értékének, és a
- kijelzett digitek számának (az utolsó számjegy) összegéből áll.
A megadott mérési pontosság 18 C° és 30 C° közötti hőmérsékleten és max. 80 % levegő nedvességtartalom mellet érvényes.
7.1 Feszültségmérés (V kapcsolóállás)
| Méréshatár Felbontás Mérési pontosság | ||
| 600 V DC 0,1 V ± (a mérési érték 1,0 % + 5 digit) | ||
| 600 V AC 0,1 V | ± (a mérési érték 1,5 % + 5 digit)az 50 Hz - 60 Hz frekvencia tartományban ± (a mérési érték 2,0 % + 5 digit)az 61 Hz - 500 Hz frekvencia tartományban | |
| 600 V ACaluláteresztő szűrő (LPF) | 0,1 V | ± (a mérési érték 1,5 % + 5 digit)az 50 Hz - 60 Hz frekvencia tartományban ± (a mérési érték 5,0 % + 5 digit)az 61 Hz - 400 Hz frekvencia tartományban |
Optikai figyelmeztetés veszélyes feszültség jelenléte esetén 30 V AC/ DC-tól (△)
Minimális mérési feszültség: 0,6 V (AC)
Túlfeszültség védelem: 600 V RMS vagy DC
Az aluláteresztő szűrő határfrekvenciája (LPF): 1 kHz
Bemeneti impedancia: 3 MΩ/ kevesebb mint 100 pF
AC átszámítás:
Az AC átszámítás kapacitív csatolású (AC-csatolás), TRUE RMS, kalibrálva a szinusz jelhez. A Crest faktor függvényében a pontosság az alábbiak szerint változik:
Ha a Crest faktor 1,4 - 2,0 között van a pontosság + 1 %-al csökken,
Ha a Crest faktor 2,0 - 2,5 között van a pontosság + 2,5 %-al csökken,
Ha a Crest faktor 2,5 - 3,0 között van a pontosság + 4 %-al csökken.
7.2 Szigetelési ellenállás mérési tartományok
(MΩ kapcsolóállás, 50 V/ 100 V/ 250 V/ 500 V/ 1000 V)
| Méréshatár Felbontás Mérési pontosság | |
| 4 MΩ 0,001 MΩ ± (a mérési érték 1,5 % + 5 digit) | |
| 40 MΩ 0,01 MΩ ± (a mérési érték 1,5 % + 5 digit) | |
| 400 MΩ 0,1 MΩ ± (a mérési érték 3,0 % + 5 digit) | |
| 4000 MΩ 1 MΩ ± (a mérési érték 3,0 % + 5 digit) | |
| 4,1 GΩ ... 20 GΩ 0,1 GΩ | ± (a mérési érték 10 % + 5 digit) |
Minimális/ maximális ellenállás a vizsgáló feszültség függvényében:
| Vizsgáló feszültség | Minimális ellenállás(1 mA-nél) | Maximális ellenállás |
| 50 V | 50 kΩ | 50 MΩ |
| 100 V | 100 kΩ | 100 MΩ |
| 250 V | 250 kΩ | 250 MΩ |
| 500 V | 500 kΩ | 500 MΩ |
| 1000 V | 1 MΩ | 20 GΩ |
Vizsgáló feszültség pontosság: - 0 %, + 20 %
Zárlati áram: 1 mA (névleges)
Automatikus kisülési funkció: kisülési idő < 1 sek. C < 1 μF
Maximális kapacitív terhelés: működőképes 1 μF terhelésig
Zárt áramkör érzékelése: ha > 30 V AC/ DC, akkor
7.3 Ellenállás mérés (kisohmos ellenállás mérési tartományok)
(Ω kapcsolóállás)
| Méréshatár Felbontás Mérési pontosság | ||
| 40 Ω | 0,01 Ω ± (a mérési érték 1,5 % + 5 digit)* | |
| 400 Ω | 0,1 Ω ± (a mérési érték 1,5 % + 3 digit) | |
| 4000 Ω | 1 Ω | ± (a mérési érték 1,5 % + 3 digit) |
| 40 kΩ | 0,01 kΩ | ± (a mérési érték 1,5 % + 3 digit) |
* < 1 Ω további 3 digit
Vizsgáló feszültség: > 4 V és 8 V
Zárlati áram: > 200 mA
Zárt áramkör érzékelése: ha > 2 V AC/ DC, akkor
8. Mérés a BENNING IT 101-al
8.1 A mérés előkészítése
A mérőkészüléket csak a megadott tárolási és munkakörülmények között használja. A készüléket óvjuk a tartós napsugárzástól.
- Ellenőrizzük a mérőzsinórok névleges feszültség és áram adatait. A készülékhez tartozékként mellékelt mérőzsinórok megfelelőek a BENNING IT 101-hoz.
- Vizsgáljuk át a mérőzsinórok szigetelését. Ha a szigetelés sérült a vezetékeket haladéktalanul selejtezzük ki.
- Vizsgáljuk át a mérőzsinór és a szonda folytonosságát. Ha a vezeték vagy a szonda szakadt a vezetéket és/ vagy a mérőszondát haladéktalanul selejtezzük ki.
- Mielött a toló kapcsolót 10 átkapcsoljuk, a mérőzsinórt ill. a szondát távolítsuk el a mérési ponttól.
- A mérőkészülék melletti erős zavarforrások instabillá tehetik a kijelző működését és mérési hibákhoz vezethetnek.
8.2 Feszültségmérés AUTO SENSE funkcióban (automatikus AC/DC-felismerés)
- Válassza le a kapcsolható mérőcsúcsot a BENNING IT 101-ről.
- A forgó kapcsolóval 10 válasszuk ki a (V) funkciót.
- A fekete mérőzsinórt csatlakoztassuk a BENNING IT 101 COM 13 mérőhüvelyéhez.
- A piros mérőszondát csatlakoztassuk a BENNING IT 101 V, Insulation ⑫ mérőhüvelyéhez.
- A mérőzsinórokat csatlakoztassuk a mérési pontokra és a kijelzőn olvassuk le a mérési értéket.
- Az 660 V-nál egyen- (DC) és váltakozó feszültség (AC) a kijelzön ② a „>660 V AC/DC” jelzés jelenik meg.
- 30 V-nál nagyobb feszültség esetén (AC/ DC) a kijelzőn megjelenik egy villogó figyelmeztető jelzés (⚠️) ⓕ is.
A BENNING IT 101 vagy egyen- (DC) vagy váltófeszültséget (AC) mér. Amennyiben a mérendő feszültség mind egyen-mind váltófeszültségu összetevőt is tartalmaz, mindig csak a nagyobbik összetevő kerül kijelzésre. Váltófeszültség mérésekor (AC) a mérési eredmény az egyenirányított középértékből képződik és effektív értékként jelenik meg.
lásd 3. ábra: Feszültségmérés AUTO SENSE funkcióban
8.2.1 Feszültségmérés alul áteresztő szűrővel (LPF)
- A BENNING IT 101 beépített aluláteresztő szűrővel rendelkezik (Low Pass Filter), 1 kHz határfrekvenciával.
- A kék nyomógombbal ③ az aluláteresztő szűrőt bekapcsoljuk (a gombot egyszer nyomjuk meg).
- Ha a szűrő aktív, a kijelzón ② megjelenik az „LPF“ F jelzés.
8.3 Ellenállás és kis értékű ellenállás mérés
- Kapcsoljuk le a mérendő készüléket a tápfeszültségröl.
- A forgó kapcsolóval 10 válasszuk ki a (Ω) funkciót.
- A fekete mérőzsinórt csatlakoztassuk a BENNING IT 101 COM 13 mérőhüvelyéhez.
- A piros mérőszondát csatlakoztassuk a BENNING IT 101 Ω ⑪ mérőhüvelyéhez.
- A mérőzsínórok ellenállásának kompenzálásához (nullakiegyenlítés), zárjuk össze a mérőzsínórokat és nyomjuk meg a kék③ gombot. Ha a nullakiegyenlítés megtörténik, a kijelzőn ② „+0+“ H jelzés.
- A biztonsági mérőzsinórókat csatlakoztassul a mérési pontokhoz, a TEST 8 nyomógombot nyomjuk meg és a mérési értéket olvassuk le a BENNING IT 101 kijelzőjén 2.
- A mérőcsúcsokra kerülő 2 V AC/ DC-nál nagyobb feszültség esetén megjelenik egy villogó (△) R figyelmeztető jelzés - idegen feszültség - és az ellenállásmérés megszakad. Feszültségmentesítsük az áramkört és ismételjük meg a mérést.
- Az ellelenállás érték megjelenik a kijelzőn 2. 40 kΩ-nál nagyobb ellenállás mérése esetén a kijelzőn „>40kΩ“ jelzés jelenik meg.
- Az ellenállás érték folyamatos mérésekor nyomjuk meg a LOCK 6 nyomógombot, majd a TEST8 gombot. Az ellenállásértéket a készülék folyamatosan méri mindaddig amíg a TEST8 vagy a LOCK 6 nyomógombot újból megnyomjuk.
lásd 4. ábra: Ellenállás és kis értékű ellenállás mérés
8.4 Szigetelési ellenállásmérés
Figyeljünk a földhöz képest megengedett maximális feszültségre! Villamos veszélyforrás!
A legnagyobb feszültség a multiméter mérőhüvelyein:
- COM méröhüvely 13,
- V, Insulation méröhüvely 12,
A BENNING IT 101 mérőkészülék esetében a maximális feszültség amely a mérőhüvelyek és a föld között felléphet max. 600 V. Kerüljük a mérőcsúcsok és a mérési pontok közötti tartós ív fellépését mert az készülékzavart okozhat.
A szigetelési ellenállás méréskor a BENNING IT mérőcsúcsain veszélyes feszültség léphet fel. Ügyeljünk arra, hogy a veszélyes feszültségek az áramkör csupasz fémrészein is megjelenhetnek. A forgo kapcsoló 10 50 V, 100 V, 250 V, 500 V vagy 1000 V állásánál ne érintsük a mérőcsúcsokat.
101
- Kapcsoljuk le a mérendő készüléket a tápfeszültségröl.
- A forgó kapcsolóval 10 válasszuk ki a (MΩ) funkciót.
- A fekete mérőzsinórt csatlakoztassuk a BENNING IT 101 COM ⑬ mérőhüvelyéhez.
- A piros mérőszondát csatlakoztassuk a BENNING IT 101 V, Insulation 12 mérőhüvelyéhez.
- A mérőzsinórokat csatlakoztassuk a mérési pontokra.
- 30 V AC/ DC-nál nagyobb feszültség esetén villogó figyelmeztető jelzés (⚠️) R jelenik meg, amely idegen feszültség jelenlétére figyelmeztet, és a szigetelési ellenállásmérés megszakad. Feszültségmentesítsük az áramkört és ismételjük meg a mérést.
- A mérés indításához nyomjuk meg a TEST ⑧ nyomógombot.
- Nyomjuk meg a kék ③ nyomógombot, a szigetelési ellenállás vagy a szivárgó áram kijelzéséséhez.
- A szigetelési ellenállás érték folyamatos méréséhez nyomjuk meg a LOCK 6 nyomógombot, majd a TEST 8 gombot. Az értéket a készülék folyamatosan méri mindaddig amíg a TEST 8 vagy a LOCK 6 nyomógombot újból megnyomjuk.
Mielött eltávolítjuk a mérőzsinórokat a TEST ⑧ nyomógombot engedjük el, és várjunk amíg a feszültség nullára visszaesik. Figyeljünk arra, hogy a mérendő készülék belső energiatárolóját a mérőműszer kisüti.
- A méréshatárnál nagyobb ellenállás értékek mérése esetén a kijelzőn 2 „>“ P jelenik meg.
lásd 5. ábra: Szigetelési ellenállás mérés (szimbolikus rajz)
8.4.1 Compare funkció (összehasonlító funkció)
- A BENNING IT 101 szigetelésiellenállásmérőkészülék 12 tárolt határértékkel rendelkezik:
100 kΩ, 200 kΩ, 500 kΩ, 1 MΩ, 2 MΩ, 5 MΩ, 10 MΩ, 20 MΩ, 50 MΩ, 100 MΩ, 200 MΩ és 500 MΩ.
- A mérés megkezdése előtt nyomjuk meg COMP ④ a gombot, a határérték beállításához. Összehasonlító funkcióban a kijelző ② jobb oldalán megjelenik a „COMPARE“ ① szimbólum és a kiválasztott határérték. Az összehasonlító funkció lehetővé teszi a határértékrk erérésének közvetlen vizsgálatát.
- A PASS ellenőrző kijelzőn ⑦ a zöld LED kigyullad, ha a mérési érték eléri a kiválasztott határértéket.
- A COMP ④ nyomógomb megnyomásával a kiválaszthatjuk és bekapcsolhatjuk a határértéket.
- A COMP 4 nyomógomb hosszabb idejű megnyomásával (2 sek.) az összehasonlító funkciót kikapcsolhatjuk.
8.5 Polarizácios index (PI) és dielektromos abszorpcióa arány (DAR)
- Kapcsoljuk le a mérendő készüléket a tápfeszültségről.
- A forgó kapcsolóval 10 válasszuk ki a mérőfeszültséget a (MΩ) mérési tartományban.
- A polarizációs index (PI) meghatározásához nyomjuk meg hosszan a (2 sek.) a LOCK 6 nyomógombot (PI/DAR). A kijelzőn 2 megjelenik a „PI“ L szimbólum. A nyomógomb újbóli megnyomásával választhatunk a dielektromos abszorpcióa arány (DAR) és a polarizácios index (PI) mérése között. A kiválasztott mérés (PI L vagy DAR K jelzése a kijelzőn 2 megjelenik.
- A fekete mérőzsinórt csatlakoztassuk a BENNING IT 101 COM 13 mérőhü-
velyéhez.
- A piros mérőszondát csatlakoztassuk a BENNING IT 101 V, Insulation ⑫ mérőhüvelyéhez.
- A mérőzsinórokat csatlakoztassuk a mérési pontokra.
- 30 V AC/ DC-nál nagyobb feszültség esetén villogó figyelmeztető jelzés (△) R jelenik meg, amely idegen feszültség jelenlétére figyelmeztet, és a mérés megszakad. Feszültségmentesítsük az áramkört és ismételjük meg a mérést.
- A mérés indításához nyomjuk meg a TEST ⑧ nyomógombot.
- A kék ③ nyomógombbal kideríthetjük a szükséges maradékidőt az értékmegállapításhoz.
- Amennyiben a mérési érték a méréshatárt túllépi, a kijelzön „Err“ jelzés jelenik meg.
lásd 6. ábra: Polarizácios index (PI) és dielektromos abszorpcióa arány (DAR) mérése
Polarizációs index (PI) = R10-Min/ R1-Min
R10-Min = a mért szigetelési ellenállás 10 perc múlva
R1-Min = a mért szigetelési ellenállás 1 perc múlva
Dielektrikus abszorpciós arány (DAR) = R1-Min/ R30-Sek
R1-Min = a mért szigetelési ellenállás 1 perc múlva R30-Sek = a mért szigetelési ellenállás 30 sek múlva
Figyelem:
A polarizációs index > 2 vagy a dielektromos abszorpciós arány > 1,3 a jó szigetelési minőség ismérvei.
8.5.1 A PI mérés eredményei
- A mérés befejezése után nyomjuk meg a Taste „<“ nyomógombot (kék) a mérési eredmények listázásához.
lásd 7. ábra: PI mérés mérési eredmények
8.5.2 A DAR mérés eredményei
- A mérés befejezése után nyomjuk meg a Taste „<“ nyomógombot (kék) ③) a mérési eredmények listázásához.
lásd 8. ábra: DAR mérés mérési eredmények
8.6 Tároló funkciók
A BENNING IT 101 mérési funkciónként 100 tárolási hellyel rendelkezik.
8.6.1 STORE (Mérési érték tárolása)
- Nyomjuk meg a STORE/RECALL 5 nyomógombot a mérési érték tárolásához. A gomb megnyomásakor a kijelzőn 2 villog a „MEM“ S jelzés és a tárolt mérési értékek száma M. A tároló öt szegmensre van felosztva. Valamennyi szegmens 100 tároló hellyel rendelkezik.
| Feszültség | Ellenállás | Szigetelési ellenállás | DAR | PI | |
| 1 | Feszültség | Ellenállás | Ellenállás | DAR-érték | PI-érték |
| 2 | Szivárgó áram | R30-Sek | R1-perc | ||
| 3 | Vizsgáló feszültség | R1-perc | R10-perc |
1 Táblázat: A különféle méréseknél tárolt értékek
8.6.2 RECALL (Tárolt mérési értékek előhívása)
- A tárolt mérési érték előhívásához nyomjuk meg hosszan a (2 sek.) a STORE/ RECALL 5 nyomógombot. A kijelzőn 2 megjelenik a „MEM“ S jelzés és az eltárolt adatok száma M.
- A kék nyomógombbal ③ és a COMP ④ nyomógombbal lapozhatunk a tárolóban.
- Ha a tároló üres, a kijelzön a "nOnE" felirat jelenik meg.
lásd 9. ábra: Tárolt mérési érték előhívásal
lásd 10. ábra: Tárolt szigetelésmérési értékek
8.6.3 Tárolt PI/ DAR mérési értékek előhívása
- Nyomjuk meg hosszan a (2 sek.) a LOCK 6 (PI/ DAR) 5nyomógombot. A kijelzön 2 megjelenik a „PI“ 1 jelzés.
- Válasszuk ki a kívánt funkciót (DAR) Ⓚ vagy (PI) ① a nyomógomb ismételt megnyomásával. A kiválasztott funkció a kijelzőn ② megjelenik.
- Nyomjuk meg hosszan a (2 sek.) a STORE/ RECALL 5 nyomógombot a RECALL üzemmód eléréséhez.
- A kék nyomógombbal ③ és a COMP ④ nyomógombbal lapozhatunk a tárolóban.
- Ha a tároló üres, a kijelzön a "nOnE" felirat jelenik meg.
lásd 11. ábra: Tárolt DAR-mérési érték előhívása
lásd 12. ábra: Tárolt PI-mérési értékek előhívása
8.6.4 A mérési érték tároló ürítése
- Ahhoz, hogy egy mérési funkció tároló területét (szegmens) töröljük, nyomjuk meg hosszan (5 sek.) a STORE/ RECALL ⑤ nyomógombot. A kijelzőn ② felvillan a „MEM“ S és a „clr“ B jelzés.
- A teljes mérési érték tároló (minden szegmens) ürítéséhez kapcsoljuk ki a készüléket. Nyomjuk le és tartsuk nyomva a STORE/ RECALL 5 nyomógombot, és kapcsoljuk be a mérőkészüléket. A kijelzőn 2 megjelennek az „All” B és a „del” M jelzések.
9. Karbantartás
Mielött a BENNING IT 101 mérőkészüléket kinyitjuk, feltétlenül feszültségmentesítsük! Áramütés veszély!
A nyitott BENNING IT 101 mérőkészülékkel történő mérést kizárólag felkészült villamos szakemberek végezhetnek, megfelelő óvintézkedések megtétele után.
Ezért feltétlenül feszültségmentesítsük a mérőkészüléket mielott a készülék-házat kinyitjuk.
- Távolítsuk el a mérőzsinórokat a mérési helyröl.
- Távolítsuk el a mérőzsinórokat a BENNING IT 101 mérőkészülékről.
- A forgó kapcsolót 10 állítsuk „OFF” állásba.
9.1 A mérőkészülék biztosítása
Bizonyos körülmények esetén a BENNING IT 101 mérőkészülék biztonsága már nem szavatolható. Pl.:
- Látható sérülések a készülékházon,
- Mérési hibák,
- Hosszabb tárolás következtében fellépő felismerhető károsodások,
- A szokásostól eltérő szállítási igénybevételek következtében fellépő felismerhető
károsodások llyen esetekben a BENNING IT 101 mérőkészüléket azonnal kapcsoljuk ki, és távolítsuk el a mérési helytol, és biztosítsuk az ismételt felhasználás ellen.
9.2 Tisztítás
A mérőkészülék házát kizárólag száraz, tiszta ruhával tisztítsuk. (esetleg speciális tisztítókendo) Ne használjunk semmiféle oldó- vagy súrolószert a készülék tisztításához. Feltétlenül ügyeljünk arra, hogy a teleptároló rekeszt és a telep csatlakozókat a telepekbol esetlegesen kifolyó elektrolit nehogy bepiszkítsa. Ha a telepekbol kifolyó elektrolit a teleptároló rekeszt és a telep csatlakozókat bepiszkítja, vagy fehéres lerakódásokat tapasztalunk, itt is csak tiszta száraz törlőruhával tisztítsuk a készüléket.
9.3 Telepcsere
Mielött a BENNING IT 101 mérőkészüléket kinyitjuk, feltétlenül feszültségmentesítsük! Áramütés veszély!
A BENNING IT 101 mérőkészüléket négy darab 1,5 V-os mignonelem (IEC LR6/ AA) táplálja. Telepcsere szükséges ha a kijelzőn ^2 a telep szimbólum megjelenik.
A telepcserét a következoképpen végezzük:
- Távolítsuk el a mérőzsinórokat a mérési helyről.
- Távolítsuk el a mérőzsinórokat a BENNING IT 101 mérőkészülékről.
- A forgó kapcsolót 10 állítsuk „OFF” állásba.
- Távolítsa el a gumi védőkeretet 14 a BENNING IT 101 készülékről.
- Fektesse a BENNING IT 101-et elülső oldalára és lazítsa ki az akkumulátorfedélen lévő csavart.
- Emelje le az akkumulátorfedelet (a burkolaton lévő mélyedéseknél) az alsó részröl.
- Vegye ki a kisült akkumulátorokat az akkumulátorházból.
- Helyezze be az akkumulátorokat az e célra szolgáló helyre az akkumulátor-házba (ügyeljen az akkumulátorok helyes polaritására)
- Kattintsa rá az akkumulátorfedelet az alsó részre, és húzza meg a csavart.
- Helyezze be a BENNING IT 101 készüléket a gumi védőkeretbe 14.
lásd 13 ábra: Telep és biztosító csere
Figyeljünk a környezet védelmére! A kimerült telepeket ne dobjuk a háztartási szemétbe! Gyűjtsük össze és helyezzük el egy használt elem begyűjtőben vagy veszélyes hulladék lerakóban!
9.4 A biztosítóvizsgálata és cseréje
A biztosító funkcióképességét a következő módon vizsgálhatjuk meg:
- Távolítsuk el a mérőzsinórokat a mérési helyröl.
- Távolítsuk el a mérőzsinórokat a BENNING IT 101 mérőkészülékről.
- A forgó kapcsolóval 10 válasszuk ki a „Ω →0+“ funkciót és nyomjuk meg a TEST 8 nyomógombot.
- Ha a kijelzőn ② megjelenik a „FUSE“, akkor a biztosító kiolvadt, ki kell cserélni.
Mielött a BENNING IT 101 mérőkészüléket kinyitjuk, feltétlenül feszültségmentesítsük! Áramütés veszély!
A BENNING IT 101 mérőkészüléket egy 315 mA, 1000 V, 10 kA, FF (átmérő = 6,3 mm, hossz = 32 mm), olvadóbiztosító védi a túlterheléstől.
A biztosító a következoképpen végezzük:
- Távolítsuk el a mérőzsinórokat a mérési helyről.
- Távolítsuk el a mérőzsinórokat a BENNING IT 101 mérőkészülékről.
- A forgó kapcsolót 10 állítsuk „OFF” állásba.
- Távolítsa el a gumi védőkeretet 14 a BENNING IT 101 készülékről.
- Fektesse a BENNING IT 101-et elülső oldalára és lazítsa ki az akkumulátorfedélen lévő csavart.
- Emelje le az akkumulátorfedelet (a burkolaton lévő mélyedéseknél) az alsó részről.
- Emeljük ki a hibás biztosító egyik végét egy lapos csavarhúzó segítségével a biztosító foglalatból.
- Emeljük ki a hibás biztosítót teljesen a biztosító foglalatból.
- Helyezzük be az új biztosítót. Csak azonos áramú, feszültségű, megszakító képességu és karakterisztikájú és azonos méretu biztosítót alkalmazzunk.
- Az új biztosítót a trtóban középen helyezzük el.
- Kattintsa rá az akkumulátorfedelet az alsó részre, és húzza meg a csavart.
- Helyezze be a BENNING IT 101 készüléket a gumi védőkeretbe 14.
lásd 13 ábra: Telep és biztosító csere
9.5 Kalibrálás
A BENNING garantálja a kezelési útmutatóban felsorolt műszaki specifikációk és pontossági adatok betartását a kiszállítási dátumot követő első évben.
Ahhoz hogy a megadott mérési pontosságot elérjük a mérőkészüléket rendszeresen gyári szervizünkben kalibrálni kell. Ajánljuk az évente történő kalibrálást.
Kalibráláshoz a készüléket vissza kell küldeni a következő címre:
9.6 Tartalék alkatrészek
Biztosító FF 315 mA 1000 V, 10 kA, átmérő = 6,3 mm, hossz = 32 mm cikk száma 757213
10. Az gumi védelem kocka alkalmazása
- A mérővezetékeket a készülékre feltekerhetjük úgy, hogy a mérőcsúcsok az gumi védelem kocka 14 kialakított védett helyre bedugva bepattinthatók. (Id. 15 ábra)
- A mérővezetékeket az gumi védelem kocka úgy is bepattinthatjuk, hogy a mérőcsúcs szabadon marad és a BENNING IT 101 mérőműszerrel együtt a mérési ponthoz emelhetjük.
- A hátlapban lévő támasztóval a BENNING IT 101 méröműszert ferdén fel- támaszthatjuk (megkönnyíti a leolvasást) vagy felakasztatjuk (ld. 16. ábra)
- Az gumi védelem kocka van egy lyuk, amely lehetővé teszi a mérőkészülék felakasztását.
lásd 14 ábra: A mérővezetékek felcsavarása
lásd 15 ábra: A BENNING IT 101 felállítása
11. Környezetvédelem
Kérjük, hogy a készüléket élettartama végén juttassa el a rendelkezésre álló visszavételi-illetve begyűjtőhelyre.
