ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Professionel 3 1200XLT EHEIM

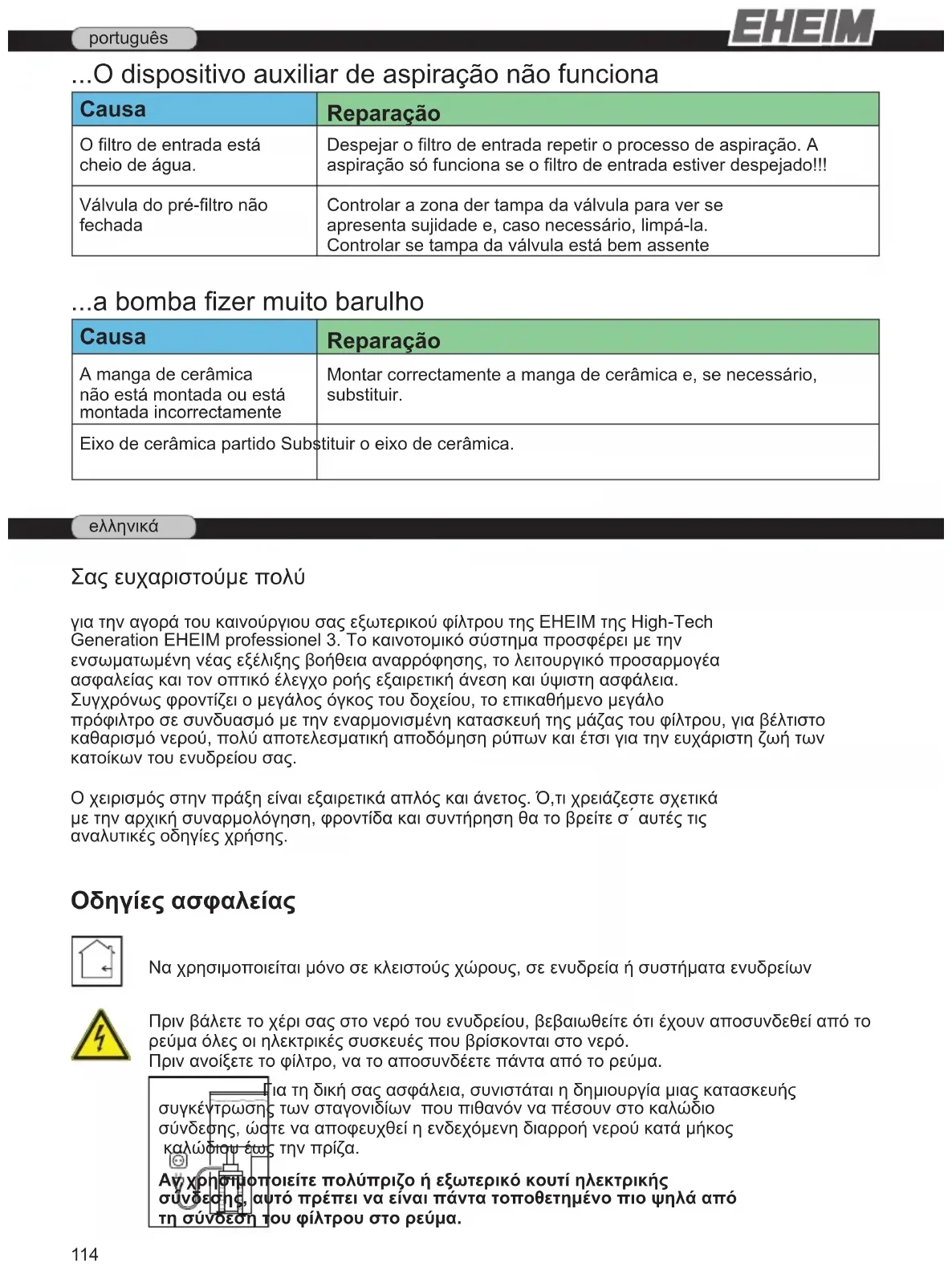

Causa Reparação A manga de cerâmica não está montada ou está montada incorrectamente Montar correctamente a manga de cerâmica e, se necessário, substituir. Eixo de cerâmica partido Substituir o eixo de cerâmica. ...a bomba zer muito barulho eλληνικά Σας ευχαριστούμε πολύ για την αγορά του καινούργιου σας εξωτερικού φίλτρου της EHEIM της High-Tech Generation EHEIM professionel 3. Το καινοτομικό σύστημα προσφέρει με την ενσωματωμένη νέας εξέλιξης βοήθεια αναρρόφησης, το λειτουργικό προσαρμογέα ασφαλείας και τον οπτικό έλεγχο ροής εξαιρετική άνεση και ύψιστη ασφάλεια. Συγχρόνως φροντίζει ο μεγάλος όγκος του δοχείου, το επικαθήμενο μεγάλο πρόφιλτρο σε συνδυασμό με την εναρμονισμένη κατασκευή της μάζας του φίλτρου, για βέλτιστο καθαρισμό νερού, πολύ αποτελεσματική αποδόμηση ρύπων και έτσι για την ευχάριστη ζωή των κατοίκων του ενυδρείου σας. Ο χειρισμός στην πράξη είναι εξαιρετικά απλός και άνετος. Ό,τι χρειάζεστε σχετικά με την αρχική συναρμολόγηση, φροντίδα και συντήρηση θα το βρείτε σ αυτές τις αναλυτικές οδηγίες χρήσης. Οδηγίες ασφαλείας Να χρησιμοποιείται μόνο σε κλειστούς χώρους, σε ενυδρεία ή συστήματα ενυδρείων Πριν βάλετε το χέρι σας στο νερό του ενυδρείου, βεβαιωθείτε ότι έχουν αποσυνδεθεί από το ρεύμα όλες οι ηλεκτρικές συσκευές που βρίσκονται στο νερό. Πριν ανοίξετε το φίλτρο, να το αποσυνδέετε πάντα από το ρεύμα. Για τη δική σας ασφάλεια, συνιστάται η δημιουργία μιας κατασκευής συγκέντρωσης των σταγονιδίων που πιθανόν να πέσουν στο καλώδιο σύνδεσης, ώστε να αποφευχθεί η ενδεχόμενη διαρροή νερού κατά μήκος καλώδιου έως την πρίζα. Αν χρησιμοποιείτε πολύπριζο ή εξωτερικό κουτί ηλεκτρικής σύνδεσης, αυτό πρέπει να είναι πάντα τοποθετημένο πιο ψηλά από τη σύνδεση του φίλτρου στο ρεύμα. Causa Reparação O ltro de entrada está cheio de água. Despejar o ltro de entrada repetir o processo de aspiração. A aspiração só funciona se o ltro de entrada estiver despejado!!! Válvula do pré-ltro não fechada Controlar a zona der tampa da válvula para ver se apresenta sujidade e, caso necessário, limpá-la. Controlar se tampa da válvula está bem assente ...O dispositivo auxiliar de aspiração não funciona115

eλληνικά Κίνδυνος πρόκλησης πυρκαγιάς! Σε συσκευές με θερμαντικά σώματα προσοχή όταν ακουμπάτε τα σπιράλ θέρμανσης. Το καλώδιο ρεύματος της συσκευής δεν μπορεί να αντικατασταθεί. Το εξωτερικό καλώδιο ρεύματος ή το κουτί ηλεκτρικής σύνδεσης δεν μπορούν να επισκευαστούν. Σε περίπτωση μερικής ή πλήρους καταστροφής του καλωδίου, η συσκευή δεν πρέπει πια να χρησιμοποιείται. Σε περίπτωση μερικής ή πλήρους καταστροφή του εξωτερικού καλωδίου ρεύματος ή του κουτιού ηλεκτρικής σύνδεσης, αυτά πρέπει πάντα να αντικαθίστανται. Απευθυνθείτε στον προμηθευτή με τον οποίο συνεργάζεστε, ή σε κάποιο σημείο τεχνικής υποστήριξης EHEIM. Η αντικατάσταση του θερμαντικού στοιχείου και του ηλεκτρονικού

θα πρέπει να πραγματοποιείται μόνο από ειδικούς του τμήματος εξυπηρέτησης πελατών της EHEIM. Όταν επιλέγετε το σημείο τοποθέτησης της συσκευής λάβετε υπ‘ όψιν σας το ύψος τοποθέτησης. Για να μεγιστοποιηθεί η ασφάλεια λειτουργίας, η απόσταση μεταξύ της επιφάνειας του νερού και της βάσης του φίλτρου δεν πρέπει να ξεπερνάει τα 180 cm. Επειδή κατά την επεξεργασία του ξύλου χρησιμοποιούνται πολλά και διαφορετικά είδη χρώματος και γυαλιστικών, πιθανόν τα πέλματα της συσκευής να αφήσουν ορατά σημάδια στα έπιπλα ή το ξύλινο πάτωμα. Γι‘ αυτό δεν πρέπει ποτέ να τοποθετείτε τη συσκευή χωρίς προστασία σε ξύλινες επιφάνειες. Λιτïυργίτ τï æίλτρï απïκλιστικά Þρθια τïπïθτημένï. Τα μαγνητικά πεδία αυτών των συσκευών πιθανόν να προκαλέσουν ηλεκτρονικά ή μηχανικά προβλήματα καθώς και βλάβες. Αυτό ισχύει και για τους βηματοδότες. Η απαραίτητη απόσταση ασφαλείας αναφέρεται στα εγχειρίδια αυτών των ιατρικών συσκευών. Κατά τις εργασίες συντήρησης υπάρχει κίνδυνος εμπλοκής κάποιου άκρου λόγω των υψηλών μαγνητικών δυνάμεων. Το προϊόν είναι σύμφωνο με τους εκάστοτε εθνικούς κανονισμούς και οδηγίες καθώς και τα πρότυπα της ΕΕ. Αυτή η συσκυή δν πρiaλέπται για να oρησιμiπiιίται απT άτiμα (συμπριλαμaανiμένων παιδιών) μ πριiρισμέν σωματικέ, αισθητήρι ή διανiητικέ ικανTτητ ή μ έλλι“η πίρα ή/και έλλι“η γνώσων, κτT άν πιaλέπiνται απT αρμTδιi για την ασaάλιά τiυ άτiμi ή έλαaαν iδηγί απT τi άτiμi αυτT σoτικά μ τη oρήση τη συσκυή. Τα παιδιά θα πρέπι να πιaλέπiνται ώστ να διασaαλίuται τi γγiνT Tτι δν παίuiυν μ τη συσκυή. Mην πλένετε τη συσκευή – ή ε αρτήματα αυτής – σε πλυντήρι πιάτων. Aκατάλληλ για πλυντήρι πιάτων! 20 cm116 eλληνικά Εξωτερικό φίλτρο ενυδρείων 2080

βλέπε πινακίδα τύπου στο πάνω μέρος του φίλτρου Με επιφύλαξη τεχνικών τροποποιήσεων. Περιεχόμενα σελίδα Ορισμοί Μέρη / Περιεχόμενο συσκευασίας 116 Εγκατάσταση σωλήνα 117 Τοποθέτηση φίλτρου 117 Γέμισμα μάζας φίλτρου 117-119 Θέση σε λειτουργία 119 Συντήρηση και φροντίδα 119-122 Τι κάνετε, όταν... 122-124 Γενικές περιγραφές λειτουργιών Το εξωτερικό φίλτρο EHEIM professionel 3 καθαρίζει το νερό του ενυδρείου σε κλειστό σύστημα κυκλοφορίας. Με τους δύο αγωγούς αναρρόφησης το εξωτερικό φίλτρο professionel 3 κάνει δυνατή την τοποθέτηση των τομέων αναρρόφησης στο ενυδρείο. Όπου η συναρμολογημένη, ελεύθερο συντήρησης αντλία φροντίζει για τη συνεχή κυκλοφορία: Το νερό οδηγείται από το ενυδρείο μέσω των διαφόρων στρωμάτων του φίλτρου, όπου γίνεται το φιλτράρισμα με μηχανικό, βιολογικό ή προσροφητικό τρόπο και στη συνέχεια αναρρέει στο ενυδρείο. Για τη λειτουργία του φίλτρου είναι αναγκαίο να αφαιρεθεί κατά την εκκίνηση ο αέρας από το σύστημα να απομάκρυνση, πράγμα που γίνεται απλά με τη χρησιμοποίηση της συναρμολογημένης βοήθειας αναρρόφησης. Οδηγία: Βέλτιστη απόδοση του φίλτρου και λειτουργία χωρίς δυσλειτουργίες επιτυγχάνεται μόνο με τη χρησιμοποίηση των γνησίων μαζών φίλτρων της EHEIM (βλέπε κεφάλαιο „Γέμισμα μάζας φίλτρου“). Ορισμοί Μέρη / Περιεχόμενο συσκευασίας

1. Ασφάλεια σωλήνα, 2. προσαρμογέας ασφαλείας με ενσωματωμένους κρονούς διακοπής,

3. μοχλός διακοπής, 4. δείκτης, 5. κόκκινο μάνταλο, 6. κεφαλή της αντλίας, 7. βοήθεια αναρρόφησης,

8. σωλήνας αναρρόφησης, 9. στεγανοποίηση προφίλ, 10. δακτύλιοι στεγανοποίησης (πρόφιλτρο),

11. μάκτρο του φίλτρου (μπλε), 12. πρόφιλτρο, 13. σκάρα πικάλυψης, 14. ύφασμα φίλτρου (λευκό),

15. ένθετα φίλτρων, 16. λεκάνη μεταφοράς πρόφιλτρου, 17. κλιπ κλεισίματος, 18. δοχείο του φίλτρου,

19. ροδάκια μεταφοράς, 20. διαχωριστικό τοίχωμα, 21. καπάκι δείκτη, 22. περίβλημα δείκτη,

23. ελατήριο με πλωτήρα, 24. κόντρα, 25. δακτύλιος στεγανοποίησης, 26. σωλήνας

αναρρόφησης (2 x), 27. καλάθι αναρρόφησης (2 x), 28. αναρροφητήρας με σφιγκτήρα,

29. τόξο εξόδου, 30. σωλήνας ψεκασμού, 31. σωλήνες.

Ξεπακετάρισμα Κατά άνοιγμα του πακέτου ελέγχετε αν υπάρχουν μέσα όλα τα κομμάτια. Τα εξαρτήματα συναρμολόγησης είναι εν μέρει συσκευασμένα στο δοχείο του

- Τραβάτε προς τα έξω και τα τέσσερα κλιπ κλεισίματος στο καλάθι του φίλτρου, τα σύρετε προς τα πάνω και τα βγάζετε προς τα έξω. Αφαιρείτε την κεφαλή της αντλίας (βλέπε αριθμό 7). Βγάζετε πρόφιλτρο, σκάρα επικάλυψης και ύφασμα φίλτρου (λευκό) από το δοχείο (βλέπε αριθμό 8). Βγάζετε τα ένθετα φίλτρων σηκώνοντας τα από το χερούλι (βλέπε αριθμό 9).117

eλληνικά Εγκατάσταση σωλήνα 1 Βάζετε σε κάθε σωλήνα αναρρόφησης ένα καλάθι αναρρόφησης και με τη βοήθεια των συγκρατητήρων αναρρόφησης συναρμολογείτε στο ενυδρείο στις θέσεις που επιθυμείτε. 2 Συνδέετε το τόξο εξόδου και το σωλήνα ψεκασμού με ένα μικρό κομμάτι σωλήνα και το στερεώνετε με τις βεντούζες επίσης στο εσωτερικό τοίχωμα της λεκάνης. Τα συνημμένα πώματα για τα ανοιχτά σημεία του σωλήνα ψεκασμού τοποθετούνται μόνο μετά τη λειτουργία του φίλτρου. Συμβουλή: Ανάλογα με την επιθυμούμενη ένταση της κίνησης επιφανείας μπορεί ο σωλήνας ψεκασμού να εγκατασταθεί ή κάτω ή επί της επιφανείας της στάθμης νερού. Κόβετε τους σωλήνες στο εκάστοτε απαιτούμενο μήκος και τους εισάγετε τουλάχιστον 1 cm μέσα στο σωλήνα αναρρόφησης και το τόξο εξόδου. Να προσέξετε ώστε οι σωλήνες να εφαρμοστούν όσο το δυνατό πιο κοντά και να μην κρέμονται ή να μην είναι τσακισμένοι. Σωλήνες, που κρέμονται, είναι δυνατό να μειώσουν σε σημαντικό βαθμό τη διαδικασία αναρρόφησης. Συμβουλή: Σε περίπτωση εμφάνισης τσακισμάτων αυτά ξεδιπλώνονται αν οι σωλήνες μαλακώσουν σε ζεστό νερό. 3 Συνδέετε τους ελαστικούς σωλήνες των σωλήνων αναρρόφησης στον αριστερό και δεξιό σωλήνα αναρρόφησης του προσαρμογέα (σήμανση ) και συνδέετε το τόξο εξόδου με το μεσαίο σωλήνα αναρρόφησης (σήμανση ) στον προσαρμογέα. Εισάγετε και τα τρία άκρα των σωλήνων μέχρι που να προσκρούσουν (ενδεχ. τα μαλακώνετε προηγουμένως με ζεστό νερό). 4 Στη συνέχεια τοποθετείται η διμερής ασφάλεια του σωλήνα εντελώς επί του προσαρμογέα γύρω-γύρω από συναρμολογημένα άκρα, κρεμάται πλευρικά και κλείνει με τα κλιπάκια. Οδηγία: Χρησιμοποιείτε κατά κανόνα γνήσιους σωλήνες της EHEIM. Να ελέγχετε όλες τις συνδέσεις σωλήνων σε τακτά χρονικά διαστήματα για το αν κάθονται καλά. Τοποθέτηση φίλτρου 5 Κατά την επιλογή του τόπου εγκατάστασης του φίλτρου να προσέχετε για την προβλεπόμενη απόσταση ύψους. Για να πετύχετε βέλτιστη ασφάλεια λειτουργίας, επιτρέπεται μεταξύ της επιφάνειας του νερού και της βάσης του φίλτρου να βρίσκονται κατά μέγ. 180 cm. Το άνω άκρο της κεφαλής της αντλίας θα πρέπει όμως να είναι τουλάχιστον 10 cm κάτω από την επιφάνεια του νερού. Καλύτερα είναι η τοποθέτηση κάτω από το ενυδρείο. Συμβουλή: Το εξωτερικό φίλτρο EHEIM professionel 3 διαθέτει 4 ροδάκια μεταφοράς. Με ελαφρά κλίση το φίλτρο μπορεί να τοποθετηθεί άνετα στο κάτω ντουλάπι. Οταν στέκεται τα ροδάκια δεν επιβαρύνονται. Οδηγία: Επειδή χρησιμοποιήθηκαν διάφορα βερνίκια και στιλβώματα κατά την επεξεργασία του ξύλου, είναι δυνατό τα πόδια της συσκευής εξαιτίας χημικής αντίδρασης να αφήσουν ορατά σημάδια σε έπιπλα ή σε παρκέτα. Γι αυτό το λόγο δεν θα πρέπει η συσκευή να τοποθετείται χωρίς προστατευτικό κάλυμμα πάνω σε ξύλινες επιφάνειες. Προσοχή: Να χρησιμοποιείτε το φίλτρο κατά κανόνα σε όρθια στάση ! Γέμισμα μάζας φίλτρου Βγάζετε τον προσαρμογέα

Γυρίζετε το μοχλό διακοπής στον προσαρμογέα στη θέση “off”. Πιέζετε το κόκκινο μάνταλο (πιέζεται μόνο όταν ο μοχλός διακοπής βρίσκεται στη θέση “off” !). Ο προσαρμογέας ασφαλείας βγαίνει από την ασφάλιση και μπορεί να αφαιρεθεί.118 eλληνικά Άνοιγμα φίλτρου 7 Τραβάτε ελαφρά προς τα έξω και τα τέσσερα κλιπάκια κλεισίματος στο δοχείο του φίλτρου, τα σύρετε προς τα πάνω και τα βγάζετε. Αφαίρεση κεφαλής της αντλίας. 8 Βγάζετε πρόφιλτρο, σκάρα επικάλυψης και ύφασμα φίλτρου (λευκό) από το δοχείο. 9 Βγάζετε τα ένθετα φίλτρων σηκώνοντας τα από το χερούλι. Τα πεσμένα χερούλια βγαίνουν αν τα σηκώσετε προς τα πάνω.

Για να έχετε άριστη και χωρίς ανωμαλίες λειτουργία του εξωτερικού σας φίλτρου EHEIM professionel 3, συνιστούμε να χρησιμοποιείτε γνήσιες μάζες φίλτρων EHEIM. Γιατί μόνο αυτές είναι επακριβώς εναρμονισμένες με τα εξωτερικά φίλτρα EHEIM, προσφέρουν στους οργανισμούς καθαρισμού ιδεώδεις επιφάνειες επικοισμού και φροντίζουν για καθαρό και υγιές νερό ενυδρείου. Το αντίστοιχο σετ υλικών υπάρχει για το EHEIM professionel 3 το λαμβάνετε με τον αριθ. παραγγελίας 2520800 στα εξειδικευμένα καταστήματα ζώων. 10 Γεμίζετε το κατώτατο ένθετο φίλτρων σχεδόν μέχρι πάνω με EHFIMECH. Γεμίζετε το δεύτερο και το τρίτο ένθετο φίλτρων σχεδόν μέχρι πάνω SUBSTRAT pro. Προσοχή: Μην υπερχειλίζετε επειδή διαφορετικά τα ένθετα φίλτρων δεν μπαίνουν όπως πρέπει αλλά κάθονται το ένα πάνω στο άλλο ! 11 Στη συνέχεια ξεπλένετε τη μάζα του φίλτρου στο ένθετο φίλτρου κάτω από τρεχούμενο νερό ενώ συγχρόνως ανακατεύετε μέχρι που το νερό να μην φαίνεται πλέον θολό. 12 Βάζετε το ένθετο φίλτρου που είναι γεμάτο με EHFIMECH ξανά κάτω στο δοχείο του φίλτρου και το πιέζετε προς τα κάτω στο πέλμα της έδρασης. 13 Βάζετε μέσα επίσης το δεύτερο και τρίτο ένθετο φίλτρων (και τα δύο γεμάτα με SUBSTRAT pro) αφού τα ξεπλύνετε προηγουμένως. Κατεβάζετε ξανά τα εκάστοτε χερούλια και προσέχετε ώστε όλα τα ένθετα φίλτρων να κάθονται καλά στη θέση τους χωρίς να προεξέχουν. 14 Στη συνέχεια τοποθετείτε το λευκό ύφασμα φίλτρου πάνω στο ανώτατο ένθετο φίλτρων έτσι ώστε να είναι τοποθετημένο στο κατεβασμένο χερούλι. Προσοχή: Το λευκό ύφασμα φίλτρου δεν επιτρέπεται να είναι κάτω από το χερούλι ! - Τοποθετείτε τη σκάρα επικάλυψης πάνω στο λευκό ύφασμα φίλτρου.

Λειτουργία: Το πρόφιλτρο παίρνει τις χονδρές βρωμιές από το νερό του ενυδρείου έτσι ώστε τα ένθετα φίλτρων να διαπερνούνται με προφιλτραρισμένο νερό. Μ αυτόν τον τρόπο μειώνεται σημαντικά η επιβάρυνση με ακαθαρσίες των ενθέτων φίλτρων και παρέχεται εγγύηση υψηλής αποτελεσματικότητας σε βιολογική αποδόμηση βλαβερών ουσιών και μεγάλη διάρκεια ζωής. Το πρόφιλτρο αφαιρείται εύκολα. Για να είναι τα διαστήματα ενδιαμέσων καθαρισμών ακόμη πιο εύκολα, το περιεχόμενο συσκευασίας εμπεριέχει και μία λεκάνη μεταφοράς πρόφιλτρου. 15 Βάζετε το πρόφιλτρο με το μπλε μάκτρο του φίλτρου κατά τέτοιον τρόπο στο δοχείο του φίλτρου ώστε η περιοχή υπερχείλισης να βρίσκεται πάνω από το διαχωριστικό τοίχωμα. Οδηγία: Η αναρρόφηση λειτουργεί μόνο με άδειο πρόφιλτρο!119

eλληνικά Κλείσιμο φίλτρου, εφαρμογή προσαρμογέα ασφαλείας 16 Ελέγχετε την αρμόζουσα έδραση της στεγανοποίησης προφίλ στην κεφαλή της αντλίας και της στεγανοποίησης στο πρόφιλτρο και ενδεχ. απομακρύνετε τις ακαθαρσίες. Ελέγχετε επίσης τις επιφάνειες στεγανοποίησης στα πάνω άκρα του δοχείου σχετικά με ακαθαρσίες, ενδεχ. καθαρίζετε και λιπαίνετε ελαφρά με σπρέυ EHEIM αριθ. παραγγελίας 400 100 0. - Βάζετε την κεφαλή της αντλίας στο δοχείο του φίλτρου και κλείνετε και τα τέσσερα κλιπάκια κλεισίματος. 17 Εισάγετε τον προσαρμογέα ασφαλείας στην κεφαλή της αντλίας με ελαφρό πάτημα μέχρι που να ακούσετε ένα „KΛΙΚ“ και να μαγκώσει. Για την τοποθέτηση του προσαρμογέα πρέπει ο μοχλός διακοπής να βρίσκεται στη θέση “off” επειδή διαφορετικά ο μηχανισμός ασφαλείας εμποδίζει το μάγκωμα. Θέση σε λειτουργία 18 Για την εκκίνηση πρώτα γυρίζετε τον μοχλό διακοπής στον προσαρμογέα ασφαλείας στη θέση “on” έτσι ανοίγουν οι τρεις κρονοί διακοπής. Αν ο μοχλός διακοπής δεν μπορεί να περιστραφεί στη θέση “on”, τότε δεν έγινε σωστή συναρμολόγηση του προσαρμογέα ασφαλείας στην κεφαλή της αντλίας. Επαναλαμβάνετε ακόμη μία φορά τη διαδικασία 17. 19 Πιέζετε τη βοήθεια αναρρόφησης επανειλημμένα με δύναμη μέχρι που το δοχείο του φίλτρου να γεμίσει μόνο του με νερό. Μόλις γεμίσει το δοχείο, μπορείτε να βάλετε τον ρευματολήπτη στην πρίζα για να θέσετε σε λειτουργία το φίλτρο. Να προσέχετε ώστε κατά τη διάρκεια της διαδικασίας γεμίσματος ο σωλήνας ψεκασμού (πλευρά πίεσης) να βρίσκεται πάνω από την επιφάνεια του νερού για να γίνεται βέλτιστος εξαερισμός της συσκευής. Προσοχή: Ανάλογα με την τοποθέτηση των σωλήνων μπορεί να γεμίσει στην αρχή μόνο ένας από τους σωλήνες. Σ αυτήν την περίπτωση πιέζετε για λίγο δυνατά με τα δάχτυλα τον αγωγό αναρρόφησης μέχρι που να γεμίσει ο άδειος σωλήνας. - Στη συνέχεια βάζετε το πώμα στο ανοιχτό άκρο του σωλήνα ψεκασμού. Ρύθμιση διερχόμενης ποσότητας 20 Για να ρυθμίσετε την απόδοση του φίλτρου από πλευράς πίεσης κατά την επιθυμία σας, περιστρέφετε το μοχλό διακοπής στον προσαρμογέα ασφαλείας αργά προς την κατεύθυνση “off” όπου ο πλωτήρας εμφανίζει στον υαλοπίνακα της βιτρίνας του δείκτη την επίκαιρη διερχόμενη ποσότητα του ύδατος. Ένδειξη ελέγχου 21 Ο δείκτης πληροφορεί συνεχώς σχετικά με το διερχόμενο νερό και σηματοδοτεί έτσι ενδεχομένως εμφανιζόμενες δυσλειτουργίες. Αν ο πλωτήρας αγγίζει την κόκκινη ράβδο της σήμανσης, τότε δεν επιτυγχάνεται πλέον η πλήρης απόδοση και το σύστημα φίλτρων πρέπει να ελεγχθεί (βλέπε “Τι κάνετε όταν...”, σελίδες 116-118). Συντήρηση και φροντίδα - Βάζετε πρώτα τον μοχλό διακοπής στον προσαρμογέα ασφαλείας στη θέση “off” (βλέπε διαδικασία 20). Στη συνέχεια βγάζετε τον ρευματολήπτη. Βγάζετε τον προσαρμογέα ασφαλείας (βλέπε διαδικασία 6).120 eλληνικά - Δίνετε ελαφρά κλίση προς τα μπροστά του φίλτρου πιάνοντας το από τα βαθουλώματα της λαβής και το βγάζετε πάνω στα ροδάκια μεταφοράς από το κάτω ράφι. Ανοίγετε και τα τέσσερα κλιπάκια κλεισίματος και αφαιρείτε την κεφαλή της αντλίας. Ενδιάμεσο καθάρισμα (πρόφιλτρο) 22 Βγάζετε το πρόφιλτρο πιάνοντάς το από τα δύο χερούλια από το δοχείο και το τοποθετείτε στη λεκάνη μεταφοράς του πρόφιλτρου. Αδειάζετε το πρόφιλτρο και ξεπλύνετε καλά το μπλε μάκτρο του φίλτρου κάτω από τρεχούμενο χλιαρό νερό μέχρι που να μην φαίνεται θολό. Συμβουλή: Αντικαθιστάτε το μπλε μάκτρο του φίλτρου μετά από 2-3 καθαρίσματα (αριθ. παραγγελίας 2616802). - Βγάζετε τη σκάρα επικάλυψης από το δοχείο και ελέγχετε αν το λευκό ύφασμα φίλτρου είναι πολύ λερωμένο, αντικαθιστάτε ενδεχομένως. Το λευκό ύφασμα φίλτρου χρησιμεύει για την μηχανική μικροφίλτρανση. Επειδή οι μικρορρύποι, που βρίσκονται επάνω, δεν ξεπλύνονται πλήρως, το ύφασμα φίλτρου επιτρέπεται να χρησιμοποιηθεί μόνο μια φορά. Χρησιμοποιείστε καινούργιο ύφασμα φίλτρου (αριθ. παραγγελίας 2616802). - Τοποθετείτε ξανά το πρόφιλτρο στο δοχείο του φίλτρου. Ελέγχετε στεγανώσεις στην κεφαλή της αντλίας καθώς επίσης και στα πάνω άκρα του δοχείου και ενδεχ. απομακρύνετε τις ακαθαρσίες. Τοποθετείτε πάνω την κεφαλή της αντλίας. Κλείνετε και τα τέσσερα κλιπάκια κλεισίματος. Τοποθετείτε ξανά τον προσαρμογέα ασφαλείας (βλέπε διαδικασία 17). - Γυρίζετε το μοχλό διακοπής στη θέση “on” (βλέπε διαδικασία 18) και πιέζετε επανειλημμένα τη βοήθεια αναρρόφησης (βλέπε διαδικασία 19). Θέτετε σε λειτουργία τη συσκευή βάζοντας την πρίζα στο ρεύμα. Κύριο καθάρισμα - Αφαιρείτε πρόφιλτρο, σκάρα επικάλυψης, ύφασμα φίλτρου και τα 3 ένθετα φίλτρων από το δοχείο του φίλτρου. Ξεπλύνετε καλά τη μάζα του φίλτρου στο ένθετο φίλτρου κάτω από τρεχούμενο, χλιαρό νερό μέχρι που να μη φαίνεται θολό. Το λευκό ύφασμα φίλτρου χρησιμεύει για την μηχανική μικροφιλτροποίηση. Επειδή οι μικρορρύποι, που βρίσκονται επάνω, δεν ξεπλύνονται πλήρως, το ύφασμα φίλτρου επιτρέπεται να χρησιμοποιηθεί μόνο μια φορά. Χρησιμοποιήστε καινούργιο ύφασμα φίλτρου (αριθ. παραγγελίας 2616802). Το μπλε μάκτρο του φίλτρου (αριθ. παραγγελίας 2616802) μπορεί να ξαναχρησιμοποιηθεί

2 - 3 φορές. Ξεπλύνετε πριν από τη νέα τοποθέτηση κάτω απότρεχούμενο νερό με ήπιο τρόπο για να

μπορέσει μέρος των επικοισθέντων μικροοργανισμών να παραμείνει εκεί ακόμη. Συμβουλή: Κατά την αντικατάσταση του SUBSTRAT pro αναμιγνύετε περίπου 1/3 της χρησιμοποιηθείσας μάζας του φίλτρου με το νέο υλικό έτσι ώστε οι καλλιέργειες να πολλαπλασιαστούν γρηγορότερα. - Ξεπλύνετε το δοχείο του φίλτρου και στη συνέχεια τοποθετείτε ξανά τα ένθετα φίλτρων. Πιέζετε το κατώτατο ένθετο στο πέλμα της έδρασης και προσέχετε ώστε τα ένθετα των φίλτρων να έχουν τη σωστή έδραση σε σχέση με τα επόμενα . Στη συνέχεια τοποθετείτε καινούργιο ύφασμα φίλτρου στο ανώτατο ένθετο φίλτρων όπου το χερούλι πρέπει να μπει μέσα. Τοποθετείτε τη σκάρα επικάλυψης και βάζετε το πρόφιλτρο. Προσοχή: Το λευκό ύφασμα φίλτρου δεν επιτρέπεται να τοποθετηθεί κάτω από το χερούλι του ενθέτου του φίλτρου. - Ελέγχετε τα πάνω άκρα του φίλτρου και τη στεγανοποίηση προφίλ στο πάνω μέρος του φίλτρου σχετικά με ακαθαρσίες και ζημιές. Αντικαθιστάτε ενδεχομένως τη στεγανοποίηση προφίλ. Ψεκάζετε τα πάνω άκρα του δοχείου ελαφρά με σπρέυ EHEIM (αριθ. παραγγελίας 4001000), τοποθετείτε το πάνω μέρος του φίλτρου και κλείνετε και τα τέσσερα κλιπάκια κλεισίματος. Τοποθετείτε το φίλτρο στο κάτω ράφι.121

eλληνικά - Τοποθετείτε ξανά τον προσαρμογέα ασφαλείας (βλέπε διαδικασία 17). Οδηγία: Να ελέγχετε όλες τις συνδέσεις σωλήνων σε τακτά χρονικά διαστήματα για το αν κάθονται καλά. - Για να γεμίσει το δοχείο με νερό, αποκαθίσταται εκ νέου η κυκλοφορία νερού με επανειλημμένο πάτημα της βοήθειας αναρρόφησης. Στη συνέχεια θέτετε σε λειτουργία το φίλτρο βάζοντας το ρευματολήπτη στο ρεύμα. Οδηγία: Η αναρρόφηση λειτουργεί μόνο με άδειο πρόφιλτρο ! Καθάρισμα των σωλήνων Καθαρίζετε τακτικά τους σωλήνες με τη βούρτσα καθαρισμού γενικής χρήσης της EHEIM (αριθ. παραγγελίας 4005570). Καθάρισμα του θαλάμου αντλίας 23 Ανοίγετε το καπάκι της αντλίας με περιστροφή του δακτυλίου κλεισίματος και το βγάζετε. Οδηγία: Μ αυτές τις συσκευές είναι δυνατό μαγνητικά πεδία να προκαλέσουν ηλεκτρονικές ή μηχανικές δυσλειτουργίες ή ζημίες. Αυτό ισχύει επίσης για καρδιακούς βηματοδότες. Τις παιτούμενες αποστάσεις ασφαλείας τις βρίσκετε στα εγχειρίδια αυτών των ιατρικών συσκευών. Προσοχή: Σε περιπτώσεις εργασιών συντήρησης υπάρχει κίνδυνος σύνθλιψης των δαχτύλων εξαιτίας των μεγάλων μαγνητικών δυνάμεων. Τον τροχό της αντλίας τον βγάζετε καλύτερα με μία πένσα. 24 Βγάζετε τον τροχό της αντλίας από το θάλαμο της αντλίας. 25 Ξεπλύνετε τον κεραμικό άξονα προσεκτικά (κίνδυνος θραύσης) και καθαρίζετε όλα τα μέρη συμπεριλαμβανομένων του θαλάμου της αντλίας, του καναλιού λίπανσης και του καπακιού της αντλίας με μαλακιά βούρτσα (βούρτσα καθαρισμού αριθ. παραγγελίας 4009560). - Επανατοποθετείτε όλα τα μέρη και κλείνετε με περιστροφή του δακτυλίου κλεισίματος το θάλαμο της αντλίας. Καθάρισμα δείκτη - Βγάζετε τον προσαρμογέα ασφαλείας (βλέπε διαδικασία 6). Αδειάζετε όλους τους αγωγούς των σωλήνων. Τότε μόνο ανοίγετε την ασφάλεια του σωλήνα και διαχωρίζετε τους σωλήνες από τον προσαρμογέα ασφαλείας. 26 Πιέζετε μαζί τα μάνταλα στην πίσω πλευρά του προσαρμογέας ασφαλείας και αφαιρείτε το καπάκι του δείκτη προς τα μπροστά. 27 Στη συνέχεια βάζετε το καπάκι του δείκτη και πάλι πάνω-πάνω και ανασηκώνετε με το καπάκι δείκτη το περίβλημα δείκτη από τον προσαρμογέα ασφαλείας. 28 Βγάζετε το περίβλημα του δείκτη. 29 Βγάζετε προσεκτικά την κόντρα και βγάζετε τον πλωτήρα με το ελατήριο από το περίβλημα του δείκτη. Προσέξτε ώστε να μην πάθει ζημιά το ελατήριο. Καθαρίζετε το περίβλημα του δείκτη με βούρτσα καθαρισμού αριθ. παραγγελίας 4009560. Επανατοποθετείτε τον πλωτήρα με το ελατήριο και σταθεροποιείτε με την κόντρα. Επανατοποθετείτε το περίβλημα του δείκτη στον προσαρμογέα ασφαλείας και πιέζετε το καπάκι του δείκτη μέχρι να μαγκώσει το μάνταλο.122 eλληνικά Στεγανώσεις Να ψεκάζετε όλες τις στεγανώσεις σε κάθε καθάρισμα με σπρέυ φροντίδας EHEIM αριθ. παραγγελίας 4001000. Ετσι οι στεγανώσεις για περισσότερο καιρό ελαστικές και αυξάνεται η διάρκεια ζωής τους. Σε περιπτώσεις ζημιών να γίνεται οπωσδήποτε αντικατάσταση των στεγανώσεων (βλέπε κατάλογο ανταλλακτικών). Τι κάνετε, όταν...

Λανθασμένη θέση συναρομολόγησης των ενθέτων φίλτρων Εισάγετε τα ένθετα φίλτρων και το πρόφιλτρο κατά τέτοιο τρόπο ώστε να έχουν την κανονική έδραση Υπερχειλισμένα ένθετα

Μην υπερχειλίζετε τα ένθετα φίλτρων. Καθαρίζετε ενδεχομένως τις επιφάνειες που τρίβονται μεταξύ τους Διαχωριστικό τοίχωμα δεν είναι σωστά συναρμολογημένο Εισάγετε το διαχωριστικό τοίχωμα στο δοχείο του φίλτρου μέχρι που να μαγκώσει σωστά Η στεγανοποίηση προφίλ δεν είναι σωστά συναρμολογημένη Τοποθετείστε τη στεγάνωση σωστά στην προβλεπόμενη αύλακα στο πάνω μέρος του φίλτρου. Ελέγχετε για ζημία και ενδεχ. αντικαθιστάτε ...Το πάνω μέρος του φίλτρου δεν κλείνει

Όταν κάνετε εργασίες στα φίλτρα πρέπει να προσέχετε να μην πάει καθόλου νερό στις ηλεκτρικές συνδέσεις. Βγάλτε τη πρίζα! Αν έχετε προβλήματα, επισκεφθείτε την ηλεκτρονική μας διεύθυνση www.eheim.de.

Τόπος εγκατάστασης του

Το πάνω άκρο της κεφαλής της αντλίας θα πρέπει να βρίσκεται τουλάχιστον 10 cm κάτω από την επιφάνεια του νερού.Καλύτερα είναι η τοποθέτηση κάτω από το ενυδρείο Αέρας αναρροφάται μέσω της εγκατάστασης σωλήνων Ελέγχετε τη σύνδεση σωλήνων σχετικά με την σωστή έδραση, σωλήνες ενδεχ. Συμπληρωματική τροφοδοσία αέρος (αντλία

Μην συναρμολογείτε την κεφαλή εκροής πλησίον του σωλήνα αναρρόφησης Οι μάζες του φίλτρου είναι πολύ βρώμικες Καθαρίζετε τις μάζες των φίλτρων Μάζες των φίλτρων όπως

EHEIM MECH / SUBSTRAT

pro μεγισμένες σε δίχτυα Να μην γεμίζετε ποτέ υλικά μακροχρόνιων φίλτρων σε δίχτυα ή σε κάλτσες νάυλον. Αυτό οδηγεί σε μικρό χρονικό διάστημα σε ακραία απώλεια απόδοσης της αντλίας ...Αέρας στο φίλτρο123

Τα κλιπάκια κλεισίματος δεν είναι καλά κλεισμένα Κλείστε καλά όλα τα κλιπάκια κλεισίματος Λερωμένες επιφάνειες στεγανοποίησης ή στεγανοποίηση προφίλ Καθαρίζετε τις επιφάνειες στεγανοποίησης και ψεκάζετε ελαφρά με καθαριστικό σπρέυ σιλικόνης EHEIM αριθ. παραγγελίας 4001000 Η στεγανοποίηση δεν είναι συναρμολογημένη, είναι τοποθετημένη λανθασμένα

Τοποθετείτε σωστά τη στεγανοποίηση ήτοι την αντικαθιστάτε ...Φίλτρο στο πάνω μέρος μη στεγανό

Δεν έχει παροχής ρεύματος Βάζετε τον ρευματολήπτη στην πρίζα ‘Εσπασε ο άξονας Αντικαθιστάτε τον άξονα (βλέπε κατάλογο ανταλλακτικών) Λείπει ο τροχός της αντλίας ήτοι μπλοκάρει εξαιτίας των κόκκων χαλικιού, καβούκίων σαλιγκάρων κλπ Τοποθετείτε τον τροχό της αντλίας, καθαρίζετε το θάλαμο της αντλίας ...Αντλία δεν πάει

Το πρόφιλτρο είναι γεμάτο

Αδειάζετε το πρόφιλτρο και επαναλαμβάνετε τη διαδικασία αναρρόφησης. Η αναρρόφηση λειτουργεί μόνο με άδειο πρόφιλτρο!!! Το καπάκι του προφίλτρου στο προφίλτρο είναι ανοιχτό Ελέγχετε την περιοχή της βαλβίδας σχετικά με ακαθαρσίες και ενδεχ. Καθαρίζετε. Ελέγχετε τη σωστή έδραση της βαλβίδας ...Η βοήθεια αναρρόφησης δεν λειτουργεί

Το κεραμικό περίβλημα δεν έχει τοποθετηθεί, ή έχει τοποθετηθεί λάθος Τοποθετήστε σωστά το κεραμικό περίβλημα, ή, αν αυτό απαιτείται, αντικαταστήστε το. Ο κεραμικός άξονας έχει

Αντικαταστήστε τον κεραμικό άξονα. ...η αντλία κάνει πολύ θόρυβο όταν λειτουργεί;124 eλληνικά

Θέση μοχλού του προσαρμογέα ασφαλείας δεν είναι σωστή Ελέγχετε τη θέση μοχλού και διορθώνετε Βρώμικος προσαρμογέας

Βγάζετε τον προσαρμογέα ασφαλείας, ανοίγετε το μοχλό διακοπής και καθαρίζετε τις οπές με την βούρτσα καθαρισμού (αριθ. παραγγελίας 4005570) Εγκατάσταση σωλήνα Ελέγχετε την εγκατάσταση σωλήνα αν έχει τσακίσματα ήτοι ισχυρές εγκάρσιες στενώσεις Βρώμικη εγκατάσταση

Καθαρίζετε σε τακτά χρονικά διαστήματα την εγκατάσταση του σωλήνα, δηλ. περνάτε τη γενική βούρτσα καθαρισμού (αριθ. παραγγελίας 4005570) από τον αγωγό αναρρόφησης και τον αγωγό πίεσης ήτοι το σωλήνα αναρρόφησης και το σωλήνα ψεκασμού Μόνο ένας αγωγός αναρρόφησης είναι γεμάτος με νερό Πιέζετε με τα δάχτυλα τον αγωγό αναρρόφησης, που είναι γεμάτος με νερό, μέχρι που να γεμίσει με νερό και ο άλλος Το καλάθι αναρρόφησης είναι βουλωμένο Αφαιρείτε τις χονδρές βρωμιές, καθαρίζετε το καλάθι του φίλτρου Η μάζα του φίλτρου είναι πολύ βρώμικη Καθαρίζετε τη μάζα του φίλτρου Μάζες των φίλτρων όπως

EHEIM MECH / SUBSTRAT

pro γεμισμένες σε δίχτυα Να μην γεμίζετε ποτέ υλικά μακροχρόνιων φίλτρων σε δίχτυα ή σε κάλτσες νάυλον. Αυτό οδηγεί σε μικρό χρονικό διάστημα σε ακραία απώλεια απόδοσης της αντλίας Η μάζα του φίλτρου δεν έχει καθαρίσει καλά Αφαιρείτε τη μάζα του φίλτρου κατά το καθάρισμα από το καλάθι μάζας φίλτρου και την ξεπλύνετε με χλιαρό νερό ...Απόδοση του φίλτρου έχει μειωθεί σημαντικά Λανθασμένη κατασκευή της μάζας του φίλτρου Ελέγχετε την κατασκευή της μάζας του φίλτρου σχετικά με τη φιλτροποίηση στρωμάτων που συνιστά η εταιρία μας. Γεμίζετε το κατώτατο ένθετο φίλτρου σχεδόν μέχρι πάνω με EHEIM MECH. Γεμίζετε και τα δύο επόμενα ένθετα φίλτρων επίσης σχεδόν μέχρι πάνω με SUBSTRAT pro. Μην τοποθετείτε ποτέ το λευκό ύφασμα φίλτρου κάτω από το χερούλι. Το ύφασμα φίλτρου είναι τοποθετημένο λανθασμένα Μετά την τοποθέτηση ανώτατου ενθέτου φίλτρου βάζετε μέσα το χερούλι και τοποθετείτε επάνω το λευκό ύφασμα φίλτρου Η αντλία είναι λερωμένη Καθαρίζετε το θάλαμο της αντλίας, το κανάλι ψύξης και λίπανσης με το σετ βουρτσών καθαρισμού (αριθ. παραγγελίας 4009560) (βλέπε κεφ. „Συντήρηση και φροντίδα“) Δεν αποκαταστάθηκε σωστά η κυκλοφορία του νερού Θέτετε το φίλτρο σε λειτουργία με αναρρόφηση (όπως αυτό περιγράφεται στις οδηγίες χρήσης). Να προσέχετε ώστε κατά τη διάρκεια της διαδικασίας γεμίσματος η επιστροφή του νερού (από πλευράς πίεσης) να βρίσκεται πάνω από την επιφάνεια του νερού για να γίνεται βέλτιστος εξαερισμός της συσκευής. Συναρμολογήθηκαν πολλά εξαρτήματα στο σύστημα
