BRUGSANVISNING Professionel 3 1200XLT EHEIM

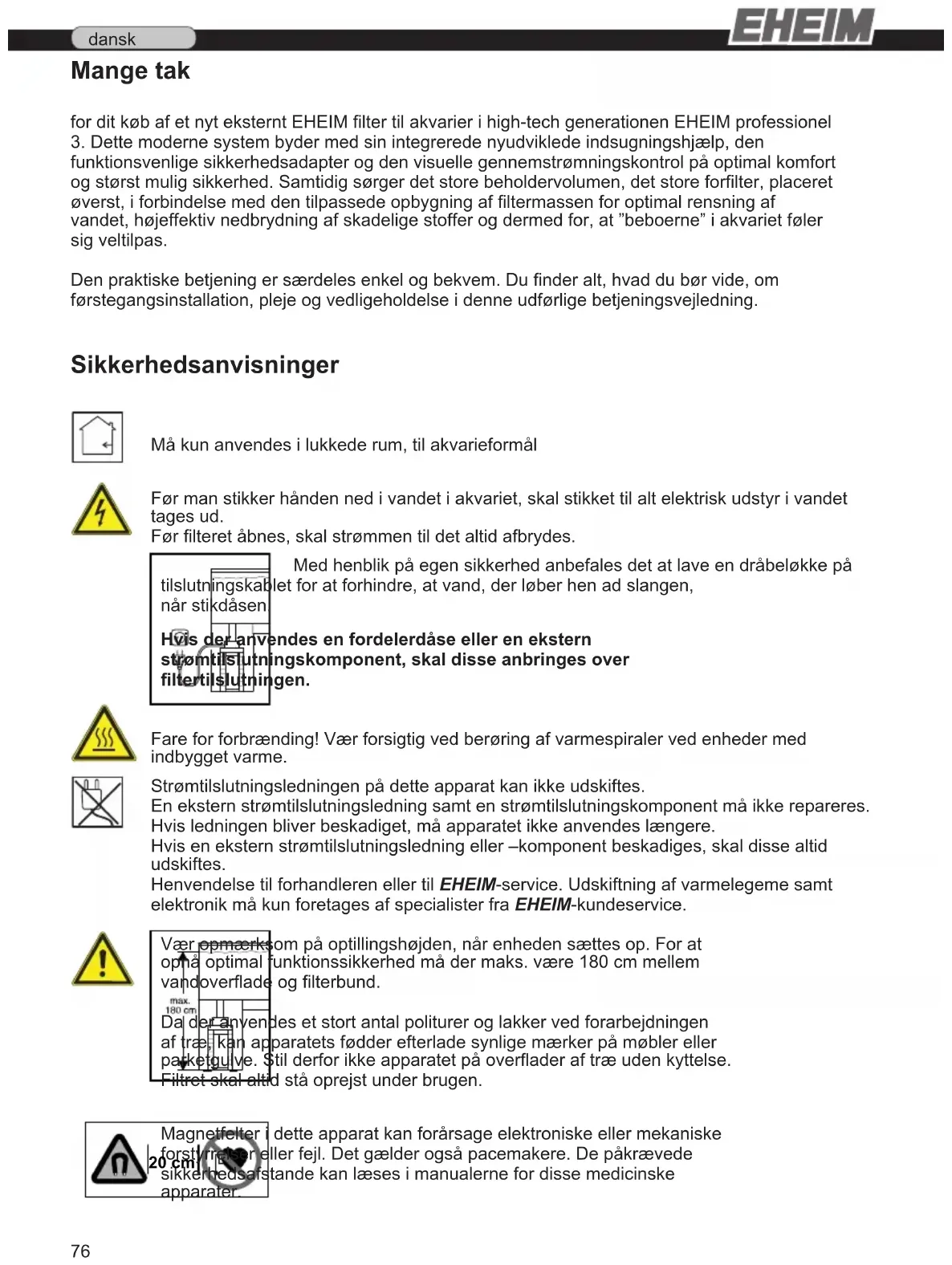

3. Dette moderne system byder med sin integrerede nyudviklede indsugningshjælp, den

funktionsvenlige sikkerhedsadapter og den visuelle gennemstrømningskontrol på optimal komfort og størst mulig sikkerhed. Samtidig sørger det store beholdervolumen, det store forlter, placeret øverst, i forbindelse med den tilpassede opbygning af ltermassen for optimal rensning af vandet, højeffektiv nedbrydning af skadelige stoffer og dermed for, at ”beboerne” i akvariet føler sig veltilpas. Den praktiske betjening er særdeles enkel og bekvem. Du nder alt, hvad du bør vide, om førstegangsinstallation, pleje og vedligeholdelse i denne udførlige betjeningsvejledning. Må kun anvendes i lukkede rum, til akvarieformål Før man stikker hånden ned i vandet i akvariet, skal stikket til alt elektrisk udstyr i vandet tages ud. Før lteret åbnes, skal strømmen til det altid afbrydes. Med henblik på egen sikkerhed anbefales det at lave en dråbeløkke på tilslutningskablet for at forhindre, at vand, der løber hen ad slangen, når stikdåsen. Hvis der anvendes en fordelerdåse eller en ekstern strømtilslutningskomponent, skal disse anbringes over ltertilslutningen. Fare for forbrænding! Vær forsigtig ved berøring af varmespiraler ved enheder med indbygget varme. Strømtilslutningsledningen på dette apparat kan ikke udskiftes. En ekstern strømtilslutningsledning samt en strømtilslutningskomponent må ikke repareres. Hvis ledningen bliver beskadiget, må apparatet ikke anvendes længere. Hvis en ekstern strømtilslutningsledning eller –komponent beskadiges, skal disse altid udskiftes. Henvendelse til forhandleren eller til EHEIM-service. Udskiftning af varmelegeme samt elektronik må kun foretages af specialister fra EHEIM-kundeservice. Vær opmærksom på optillingshøjden, når enheden sættes op. For at opnå optimal funktionssikkerhed må der maks. være 180 cm mellem vandoverade og lterbund. Da der anvendes et stort antal politurer og lakker ved forarbejdningen af træ, kan apparatets fødder efterlade synlige mærker på møbler eller parketgulve. Stil derfor ikke apparatet på overader af træ uden kyttelse. Filtret skal altid stå oprejst under brugen. Magnetfelter i dette apparat kan forårsage elektroniske eller mekaniske forstyrrelser eller fejl. Det gælder også pacemakere. De påkrævede sikkerhedsafstande kan læses i manualerne for disse medicinske apparater. 20 cm Sikkerhedsanvisninger77 dansk Ved vedligeholdelse er der fare for, at ngrene kan komme i klemme på grund af store magnetiske kræfter. Produktet er godkendt iht. de pågældende nationale forskrifter og direktiver og lever op til EU-standarderne. Apparatet er ikke beregnet til at blive anvendt af personer (herunder også børn) med indskrænkede fysiske, sensoriske eller åndelige evner eller som ikke råder over den tilsvarende erfaring og/eller viden, hvis ikke der føres tilsyn af en person, som er ansvarlig for sikkerheden og som giver de tilsvarende instruktioner om, hvordan apparatet skal benyttes. Der skal føres tilsyn med børn for at sikre, at de ikke leger med apparatet. Apparatet – eller dele af det – må ikke renses i opvaskemaskinen. Tåler ikke vask i opvaskemaskine! Dette produkt må ikke bortskaffes sammen med det normale husholdningsaffald. Aevér produktet hos det lokale genbrugscenter. Eksternt lter 2080 til akvarier Udførelse: se typeskiltet på øverste del af lteret Tekniske ændringer forbeholdt. Indhold Side Begrebsbestemmelse enkeltdele / leveringsomfang 78 Slangeinstallation 78 Filteropstilling 78-79 Filtermasse-påfyldning 79-80 Ibrugtagning 80 Vedligeholdelse og pleje 80-82 Hvad skal man gøre, hvis... 82-85 Generel funktionsbeskrivelse Det eksterne lter EHEIM professionel 3 renser akvarievandet i et lukket cirkulationssystem. Da professionel 3 lteret er udstyret med to indsugningsledninger, kan indsugningsområderne placeres individuelt i akvariet. Samtidig sørger den indbyggede vedligeholdelsesfrie pumpe for konstant cirkulation: Vandet ledes ud af akvariet gennem de forskellige lterlag, ltreres 20 cm mekanisk, biologisk eller adsorptivt og strømmer derefter tilbage i akvariet. For at lteret kan fungere rigtigt, er det nødvendigt at udlede luften fra systemet ved starten, hvilket nemt kan gøres ved hjælp af den indbyggede indsugningshjælp. Bemærk: Optimal lterydelse og fejlfri funktion opnås kun ved brug af originale EHEIM ltermasser (se kapitlet „Filtermasse-påfyldning“).78 dansk Begrebsbestemmelse enkeltdele / leveringsomfang

1. Slangesikring, 2. sikkerhedsadapter med integrerede spærrehaner, 3. spærrearm, 4. indikator,

5. rød spærrerigel, 6. pumpehoved, 7. indsugningshjælp, 8. indsugningsstuds, 9. proltætning,

20. skillevæg, 21. indikatorlåg, 22. indikatorhus, 23. fjeder med svømmerlegeme, 24. modholder,

25. tætningsring, 26. sugerør (2 x), 27. sugekurv (2 x), 28. suger med klembøjle,

29. aøbsrørbøjning, 30. dyserør, 31. slanger.

Udpakning Kontrollér ved udpakningen, om alle dele er leveret komplet. Installationstilbehøret er delvist emballeret i lterbeholderen. - Vip alle re lukkeklips på lterhovedet ud, skyd dem opad og klap dem ud. Tag pumpeho vedet af (se punkt 7). Tag forlteret, afdækningsgitteret og ltermåtten (hvid) ud af behol deren (se punkt 8). Træk lterindsatsene ud ved at tage fat i bøjlen (se punkt 9). Slangeinstallation 1 Sæt en sugekurv på hvert sugerør og anbring dem på det ønskede sted i akvariet ved hjælp af sugeholderne. 2 Aøbs-rørbøjningen og dyserøret forbindes med et kort slangestykke og fastgøres ligele des med sugerne indvendigt på beholderens væg. Vedlagte prop til den åbne side af dyserøret sættes først i, når lteret arbejder. Tips: Alt efter ønsket intensitet af overadebevægelsen kan dyserøret enten installeres under eller på niveau med vandoveraden. Afkort slangerne til nødvendig længde og skyd mindst 1 cm af dem på sugerøret og aøbs-rørbøjningen. Læg slangerne på kortest mulig vej, lad dem ikke hænge ned eller få knæk. Nedhængende slanger kan forringe indsugningen drastisk. Tips: Eventuelle knæk kan presses ud, hvis slangerne forinden gøres smidige i varmt vand. 3 Tilslut slangerne fra indsugningsrørene til venstre og højre slangestuds på adapteren (markering ) og forbind aøbs-rørbøjningen med den mellemste slangestuds (markering ) på adapteren. Skyd alle tre slangeender helt ind til stop (gør dem evt. smidige med varmt vand). 4 Derefter lægges slangesikringen, der består af to dele og slutter tæt til adapteren, rundt om de monterede ender, hænges op i siden og klipses sammen. Bemærk: Anvend altid originale slanger fra EHEIM. Kontrollér med jævne mellemrum, om alle slangeforbindelser sidder korrekt. Filteropstilling 5 Tag højde for den foreskrevne højdeafstand ved valg af lterets opstillingssted. For at opnå en optimal funktionssikkerhed må der max. være 180 cm mellem vandoverf laden og lterbunden. Overkanten af pumpehovedet bør dog være mindst 10 cm under vandets overade. Placering under akvariet er endnu bedre. Tip: Det eksterne lter EHEIM professionel 3 har 4 transporthjul. Ved at vippe lteret lidt, kan det nemt anbringes i underskabet. Hjulene er aastet i stående stilling.79 dansk Bemærk: Da der anvendes mange slags laktyper og politurer til behandling af træ, kan apparatets fødder efterlade synlige rester på møbler og parketgulve på grund af kemisk reaktion. Apparatet bør derfor ikke opstilles direkte på træoverader, uden at disse beskyttes. OBS.: Filteret skal altid stå oprejst, når det benyttes! Filtermasse-påfyldning Aftagning af adapter 6 Stil spærrearmen på adapteren i “off” position. Tryk på den røde spærrerigel (den kan kun trykkes ind, når spærrearmen er i “off” position !). Sikkerhedsadapteren springer ud af sikringen og kan tages ud. Åbning af lter 7 Vip alle re lukkeklips på lterbeholderen ud, skyd dem opad og klap dem ud. Fjern pumpehovedet. 8 Tag forlteret, afdækningsgitteret og ltermåtten (hvid) ud af beholderen. 9 Tag fat i bøjlen og træk lterindsatsene ud. De nedsænkede grebsbøjler kan tages ud i opadgående retning. Påfyldning For at sikre en optimal og fejlfri funktion af det eksterne lter EHEIM professionel 3 anbefaler vi at anvende originale EHEIM ltermasser. Kun disse er nøjagtigt tilpasset de eksterne EHEIM ltere, der giver en ideel vækstoverade for rengøringsbakterier og sørger for rent og sundt akvarievand. Det pågældende mediesæt passende til EHEIM professionel 3 fås under best.-nr. 2520800 hos din zoo-specialforrforhandler. 10 Fyld den nederste lterindsats med EHFIMECH til lige under kanten. Fyld den anden og tredje lterindsats med SUBSTRAT pro til lige under kanten. OBS: Fyld ikke for meget på, da lterindsatsene ellers ikke passer nøjagtigt over hinanden! 11 Skyl derefter ltermassen i nterindsatsen under rindende vand og bland den samtidig grundigt, indtil vandet er helt klart igen. 12 Sæt først lterindsatsen, som er fyldt med EHFIMECH, i nede i lterbeholderen og pres den hårdt ned på underlagsstykkerne. 13 Sæt derefter den anden og tredje lterindsats i (begge fyldt op med SUBSTRAT pro), efter at have skyllet dem. Sænk grebsbøjlerne igen og sørg for, at alle lterindsatser ugter over hinanden. 14 Læg derefter den hvide ltermåtte på den øverste lterindsats, så den er placeret på den indskudte grebsbøjle. OBS.: Den hvide ltermåtte må ikke ligge under bøjlen ! - Læg afdækningsgitteret på den hvide ltermåtte. Forlter Funktion: Forlteret optager den grove snavs i akvarievandet, således at der allerede løber forltreret vand gennem lterindsatsene. Derved reduceres smudsbelastningen af lterindsatsene i betydelig grad, og en øget effektivitet med hensyn til biologisk nedbrydning af skadelige stoffer og lang levetid er garanteret. Forlteret er let at tage ud. Leveringsomfanget inkluderer en forlter-transportskål, for at rengøringsintervallerne skal være endnu nemmere at udføre.80 dansk 15 Sæt forlteret med den blå ltermåtte ind i lterbeholderen, således at overløbsområdet bender sig over skillevæggen. Bemærk: Indsugning fungerer kun, når forlteret er tomt! Luk lteret, sæt sikkerhedsadapteren på plads 16 Kontrollér om proltætningen på pumpehovedet og tætningen på forlteret sidder rigtigt og passer nøje; fjern evt. snavs. Kontrollér desuden tætningsaden på beholderens overkant, fjern evt. snavs og smør den lidt med EHEIM vedligeholdelsesspray, best.-nr. 400 100 0. - Sæt pumpehovedet på lterbeholderen og luk alle re lukkeklips. 17 Skyd sikkerhedsadapteren ind i pumpehovedet ved at trykke lidt på den, indtil der høres et „KLIK“. Når adapteren sættes på plads, skal spærrearmen stilles i position “off”, da en sikkerhedsmekanisme ellers forhindrer, at den går i indgreb. Ibrugtagning 18 Stil først spærrearmen på sikkerhedsadapteren i position “on” for at starte, hvorved de tre spærrehaner åbnes. Hvis spærrearmen ikke kan drejes i position “on”, er sikkerhedsadapteren ikke monteret korrekt i pumpehovedet. Gentag fremgangsmåde 17 endnu engang. 19 Tryk ere gange kraftigt på indsugningshjælpen, indtil lterbeholderen automatisk fyldes med vand. Så snart beholderen er fuld, kan netstikket stikkes i stikkontakten for at tage lteret i brug. Sørg for, at dyserøret er placeret (tryksiden) over vandoveraden under påfyldningen, så apparatet udluftes optimalt. OBS.: Alt efter hvordan slangerne er lagt, kan det forekomme, at kun én af de to slanger fyldes. I dette tilfælde presses den fyldte indsugningsledning kortvarigt sammen med ngrene, indtil den tomme slange er fyldt. - Sæt derefter proppen på den åbne ende af dyserøret. Regulering af gennemstrømningsmængde

Drej langsomt spærrearmen på sikkerhedsadapteren i retningen “off” for at indstille den ønskede lterydelse. Derved vises vandets aktuelle gennemstrømningsmængde ved hjælp af svømmerlegemet i skueglasset. Kontrolindikator 21 Indikatoren giver konstant information om mængden af vandet, der gennemstrømmes, og signalerer dermed evt. opståede forstyrrelser. Berører svømmerlegemet den røde bjælke på markeringen, opnås den fulde ydelse ikke mere, og ltersystemet skal kontrolleres (se “Hvad skal man gøre, hvis...”, side 77-79). Vedligeholdelse og pleje - Stil først spærrearmen på sikkerhedsadapteren i position “off” (se fremgangsmåde 20). Træk derefter netstikket ud. Tag sikkerhedsadapteren af (se fremgangsmåde 6). - Vip lteret lidt fremad ved at gribe ned i fordybningerne og træk det ud af underskabet og over på transporthjulene. Luk alle re lukkeklips op og tag pumpehovedet af.81 dansk Midlertidig rensning (forlter) 22 Træk forlteret ud af beholderen ved at tage fat i begge grebsbøjler og sæt det i forltertransports kålen. Tøm forlteret og skyl den blå ltermåtte grundigt under rindende lunkent vand, indtil vandet er helt klart igen. Tip: Udskift den blå ltermåtte efter 2.-3. gangs rengøring (best.-nr. 2616802). - Tag afdækningsgitteret ud af beholderen og kontrollér om den hvide ltermåtte er meget snavset. Udskift den om nødvendigt. Den hvide ltermåtte er beregnet til mekanisk nltrering. Da smudspartiklerne, der sætter sig fast på ltermåtten, ikke kan vaskes helt ud, må ltermåtten kun anvendes én gang. Anvend en ny ltermåtte (best.-nr. 2616802). - Sæt forlteret ind i lterbeholderen igen. Kontrollér tætningerne på pumpehovedet og overkanten af beholderen og fjern evt. snavs. Sæt pumpehovedet på plads. Luk alle re lukkeklips. Sæt sikkerhedsadapteren i (se fremgangsmåde 17). - Drej spærrearmen i position “on” (se fremgangsmåde 18) og tryk ere gange på indsugningshjælpen (se fremgangsmåde 19). Tag derefter apparatet i brug ved at stikke netstikket i stikkontakten. Hovedrengøring - Tag forlteret, afdækningsgitteret, ltermåtten og alle 3 lterindsatse ud af lterbeholderen. Skyl ltermassen grundigt under rindende lunkent vand, indtil vandet er helt klart igen. Den hvide ltermåtte er beregnet til mekanisk nltrering. Da smudspartiklerne, der har sat sig fast på ltermåtten, ikke kan vaskes helt ud, må ltermåtten kun anvendes én gang. Anvend en ny ltermåtte (best.-nr. 2616802). Den blå ltermåtte (best.-nr. 2616802) kan anvendes 2 - 3 gange. Før den sættes i igen, skal den vaskes forsigtigt under rindende vand for at bibeholde en del af rengøringsbakterierne. Tip: Udskiftning af SUBSTRAT pro: Bland ca. 1/3 af den brugte ltermasse med det nye materiale for at bakteriekulturerne kan formere sig hurtigere. - Vask lterbeholderen og sæt derefter lterindsatsene på plads igen. Tryk den nederste af disse ned på underlagsstykkerne og sørg for, at de efterfølgende lterindsatse sidder rigtigt og ugter med hinanden. Læg derefter en nye ltermåtte på den øverste lterindsats, idet grebsbøjlen skal være skudt ind. Læg afdækningsgitteret på og sæt forlteret i. OBS.: Den hvide ltermåtte må ikke lægges under lterindsatsens bøjle. - Kontrollér overkanten af lteret og proltætningen i lteroverdelen for snavs og skader. Udskift evt. proltætningen. Sprøjt lidt EHEIM vedligeholdelsesspray (best.-nr. 4001000) på overkanten af beholderen. Sæt lteroverdelen på og luk alle re lukkeklipse. Opstil lteret i underskabet. - Sæt sikkerhedsadapteren på plads igen (se fremgangsmåde 17). Bemærk: Kontrollér med jævne mellemrum, om alle slangeforbindelser sidder fast og korrekt. - Vandets kredsløb genoprettes igen ved at trykke ere gange på indsugningshjælpen, hvorved beholderen fyldes med vand. Tag derefter lteret i brug ved at stikke netstikket i stikkontakten. Bemærk: Indsugningen fungerer kun, når forlteret er tømt ! Rengøring af slanger Rengør slangerne regelmæssigt med EHEIM universal-rengøringsbørste (best.-nr. 4005570).82 dansk Rengøring af pumpekammer 23 Luk pumpelåget op ved at dreje låseringen og tag det af. Bemærk: På disse apparater kan magnetfelter forårsage elektroniske eller mekaniske forstyrrelser eller skader. Det samme gælder pacemakere. Mere om nødvendige sikkerhedsafstande fremgår af manualerne til disse medicinske apparater.
