Professionel 3 1200XLT - Filtre à eau EHEIM - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil Professionel 3 1200XLT EHEIM au format PDF.
| Type de produit | Filtre extérieur pour aquarium |
| Marque | EHEIM |
| Modèle | Professionel 3 1200XLT |
| Catégorie | Filtre à eau |
| Type de filtration | Mécanique, biologique, adsorptive |
| Nombre de paniers filtrants | 3 |
| Système d'amorçage | Intégré, par pompe manuelle |
| Indicateur de débit | Flotteur avec repère rouge |
| Préfiltre | Oui, avec tapis filtrant bleu amovible |
| Alimentation électrique | 220-240 V, 50/60 Hz |
| Hauteur d'installation max. | 180 cm entre surface de l'eau et fond du filtre |
| Masses filtrantes recommandées | EHFIMECH, SUBSTRAT pro (originales EHEIM) |
| Entretien du préfiltre | Nettoyer régulièrement le tapis filtrant bleu à l'eau tiède |
| Entretien des masses filtrantes | Rincer les paniers à l'eau tiède, remplacer l'intissé blanc à chaque nettoyage |
| Nettoyage de la pompe | Démonter la chambre, nettoyer axe et roue avec brosse douce |
| Nettoyage des flexibles | Avec brosse de nettoyage universelle EHEIM (réf. 4005570) |
| Sécurité | Adaptateur de sécurité avec robinets intégrés, arrêt avant ouverture |
| Matériau de la cuve | Plastique robuste |
| Accessoires inclus | Flexibles, crépines, ventouses, tube à gicleurs, pince à flexible |
| Pays de fabrication | Allemagne |
| Service après-vente | EHEIM GmbH & Co. KG, Plochinger Str. 54, 73779 Deizisau, Germany |
FOIRE AUX QUESTIONS - Professionel 3 1200XLT EHEIM
Questions des utilisateurs sur Professionel 3 1200XLT EHEIM
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Filtre à eau au format PDF gratuitement ! Retrouvez votre notice Professionel 3 1200XLT - EHEIM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Professionel 3 1200XLT de la marque EHEIM.
MODE D'EMPLOI Professionel 3 1200XLT EHEIM
Moyens de filtration
Filtermedia
Filtri
Filtermedier
Matériaux filtrants
Filtermedier
Suodatinmateriaalit
Filtermedier

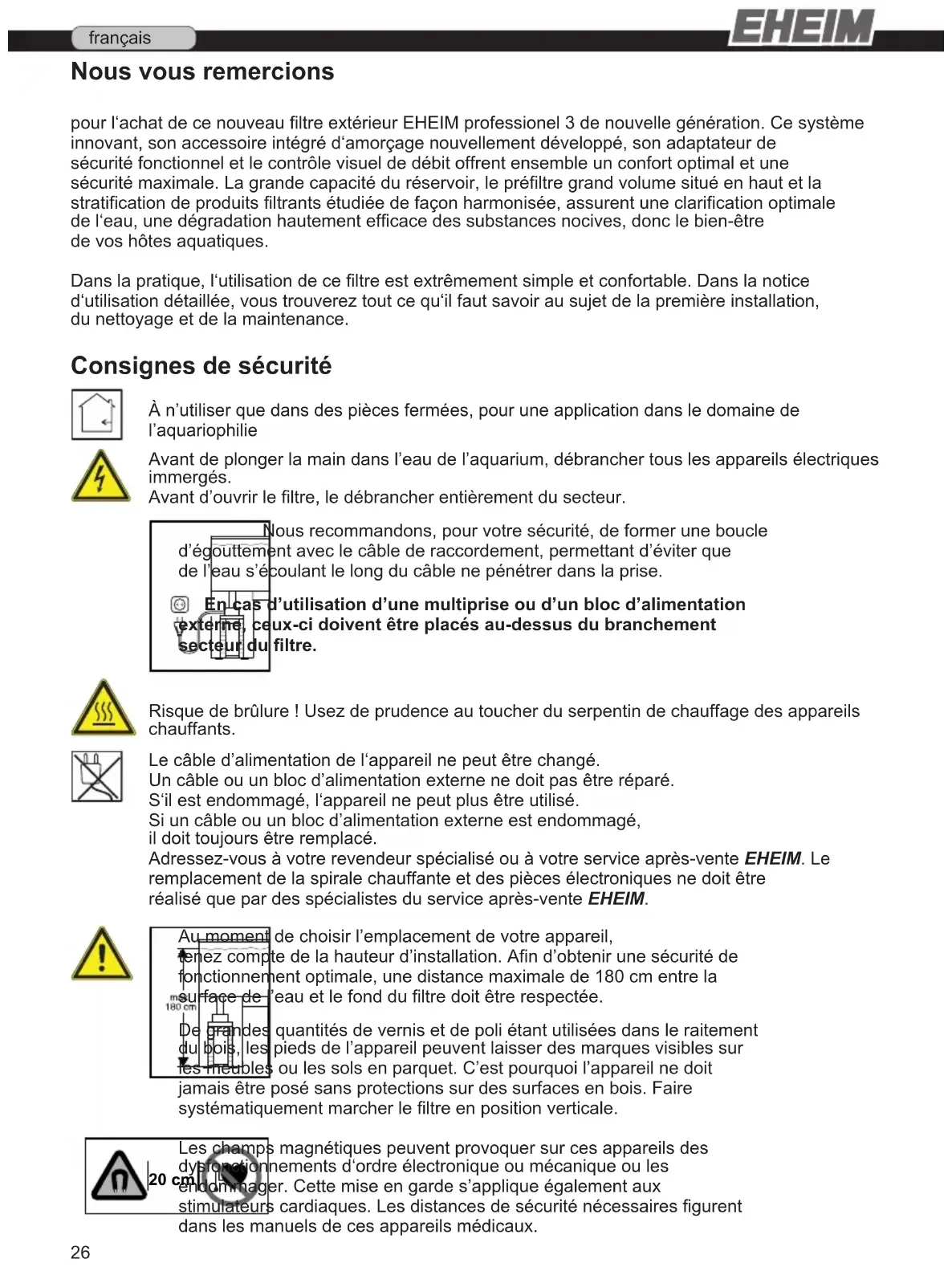

Nous vous remercions
pour l'achat de ce nouveau filtre extérieur EHEIM professionnel 3 de nouvelle génération. Ce système innovant, son accessoire intégré d'amorçage nouvellement développé, son adaptateur de sécurité fonctionnel et le contrôle visuel de débit offrent ensemble un confort optimal et une sécurité maximale. La grande capacité du réservoir, le préfiltre grand volume situé en haut et la stratification de produits filtrants étudiée de façon harmonisée assurent une clarification optimale de l'eau, une dégradation hautement efficace des substances nocives, donc le bien-être de vos hôtes aquatiques.
Dans la pratique, l'utilisation de ce filtre est extrêmement simple et confortable. Dans la notice d'utilisation détaillée, vous trouverez tout ce qu'il faut savoir au sujet de la première installation, du nettoyage et de la maintenance.
Consignes de sécurité
À n'utiliser que dans des pièces fermées, pour une application dans le domaine de l'aquariophilie
Avant de plonger la main dans l'eau de l'aquarium, débrancher tous les appareils électriques immergés.
Avant d'ouvrir le filtre, le débrancher entièrement du secteur.


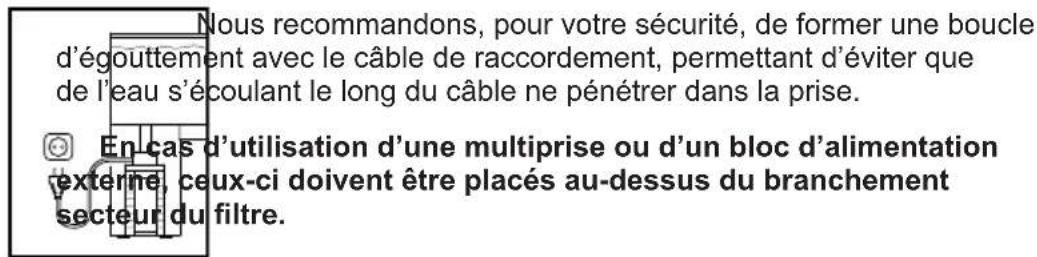

Nous recommandons, pour votre sécurité, de former une boucle d'égouttement avec le câble de raccordement, permettant d'éviter que de l'eau s'écoulant le long du câble ne pénétrer dans la prise. En cas d'utilisation d'une multiprise ou d'un bloc d'alimentation externe, ceux-ci doivent être placés au-dessus du branchement secteur du filtre.
Risque de brûlure ! Usez de prudence au toucher du serpentin de chauffage des appareils chauffants.
Le câble d'alimentation de l'appareil ne peut être changé.
Un câble ou un bloc d'alimentation externe ne doit pas être réparé.
S'il est endommagé, l'appareil ne peut plus être utilisé.
Si un câble ou un bloc d'alimentation externe est endommagé, il doit toujours être remplacé.
Adressez-vous à votre revendeur spécialisé ou à votre service après-vente EHEIM. Le remplacement de la spirale chauffante et des pièces électroniques ne doit être réalisé que par des spécialistes du service après-vente EHEIM.


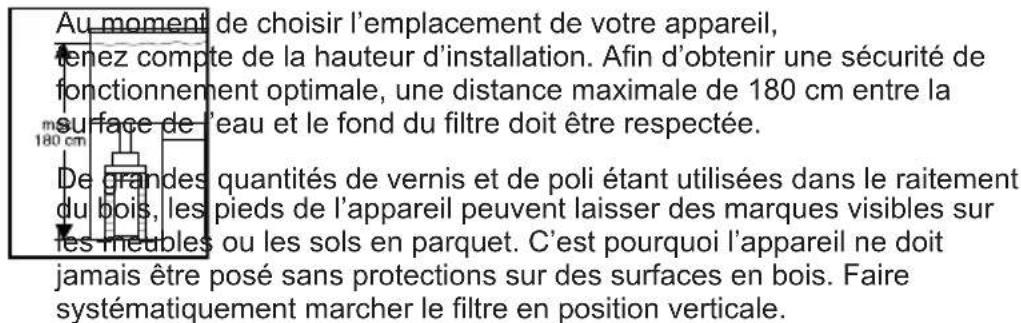

Au moment de choisir l'emplacement de votre appareil, tenez compte de la hauteur d'installation. Afin d'obtenir une sécurité de fonctionnement optimale, une distance maximale de 180 cm entre la surface de l'eau et le fond du filtre doit être respectée. De grandes quantités de vernis et de poli étant utilisées dans le raitement du bois, les pieds de l'appareil peuvent laisser des marques visibles sur les ineubles ou les sols en parquet. C'est pourquoi l'appareil ne doit jamais être posé sans protections sur des surfaces en bois. Faire systématiquement marcher le filtre en position verticale.


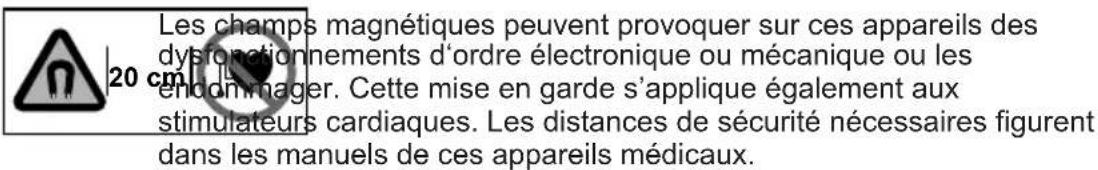

20 cm Les champs magnétiques peuvent provoquer sur ces appareils des dysrificationnements d'ordre électronique ou mécanique ou les endommager. Cette mise en garde s'applique également aux stimulateurs cardiaques. Les distances de sécurité nécessaires figurent dans les manuels de ces appareils médicaux.
Lors de travaux de maintenance, il existe un risque d'écrasement des doigts du fait des forces magnétiques élevées.
Le produit est conforme aux directives et règlementations nationales actuelles et satisfait aux normes européennes.
Cet appareil n'est pas destiné à être utilisé par des personnes (enfants y compris) aux capacités physiques, sensorielles ou intellectuelles limitées ou dépourvues d'expérience ou de connaissance, à moins qu'elles ne se trouvent sous la surveillance d'une personne responsable de la sécurité ou obéissent à ses recommandations sur la manière d'utiliser l'appareil. Veillez à surveiller les enfants afin de pouvoir être certain qu'ils ne jouent pas avec l'appareil.
Ne nettoyez pas cet appareil – ou les pièces qui le composent – au lave-vaisselle. Ne le résistez pas au lave-vaisselle.
Ne pas jeter le présent produit à la poubelle. Ramenez-le à votre lieu de décharge locale.
Filtre extérieur 2080, pour aquarium
Version :
Voir la plaque signalétique sur la partie supérieure du filtre
Sous réserve de modifications techniques
Termes employés et chiffres de renvoi, pièces détachées / étendue des fournitures 28
Installation des flexibles 28
Installation du filtre 29
Remplissage des masses filtrantes 29-30
Mise en service 30
Maintenance et nettoyage 31-32
Que faire si... 32-36
Description fonctionnelle générale
Le filtre extérieur EHEIM professionnel 3 nettoie l'eau de l'aquarium en la faisant circuler en circuit fermé. Grâce à ses deux conduites d'aspiration, le filtre extérieur professionnel 3 permet de placer les zones d'aspiration à l'endroit voulu dans l'aquarium. Ce faisant, la pompe sans entretien intégrée dans le filtre assure la circulation permanente de l'eau. L'eau sortant de l'aquarium traverse les différentes couches filtrantes, subit une filtration mécanique, biologique ou adsorptive, pour revenir ensuite dans l'aquarium. Pour que le filtre fonctionne correctement, il est nécessaire, au démarrage, de chasser l'air du circuit de filtration, opération rendue toute simple par le dispositif d'amorçage intégré.
Remarque : seules les masses filtrantes EHEIM d'origine permettent un rendement de filtration optimal et un fonctionnement sans incident (voir le chapitre „Remplissage des masses filtrantes“).
Termes employés et chiffres de renvoi / Étendue des fournitures
- pince à flexible, 2. adaptateur de sécurité avec robinets de fermeture intégrés, 3. levier de fermeture, 4. indicateur, 5. verrou de fermeture rouge, 6. tête de la pompe, 7. accessoire d'amorçage, 8. embout d'aspiration, 9. joint profilé, 10. bagues d'étanchéité (préfiltre), 11. tapis filtrant, 12. préfiltre, 13. grille de recouvrement, 14. intissé filtrant (blanc), 15. paniers filtrants, 16. bac de transport du préfiltre, 17. clips d'obturation, 18. cuve du filtre, 19. roulettes de transport, 20. cloison séparatrice, 21. couvercle indicateur, 22. boîtier de l'indicateur, 23. ressort avec flotteur, 24. bague de retenue, 25. bague d'étanchéité, 26. 2 tuyaux d'aspiration, 27. 2 crépines d'aspiration, 28. ventouses avec de bridge, 29. coude de sortie, 30. tube à gicleurs, 31. flexibles
Déballage
Lors du déballage, commencez par vérifier si toutes les pièces sont présentes. Les accessoires d'installation se trouvent, pour certains, dans la cuve du filtre.
- Au niveau de la tête du filtre, faites basculer les quatre clips hors de leur position, poussez-les vers le haut puis rabattez-les vers l'extérieur (voir le point 7). Sortez le préfiltre, la grille de recouvrement et l'intissé filtrant (blanc) hors de la cuve (voir le point 9). Sortez les paniers filtrants par leur anse.
Installation du flexible
1 Enfoncez une crépine sur chaque tuyau d'aspiration, puis, à l'aide du support d'aspiration, fixez-le aux endroits voulus dans l'aquarium. 2 Reliez le coude de sortie et le tube à gicleurs à l'aide d'un court morceau de flexible, puis fixez-les également contre le bord intérieur de l'aquarium à l'aide de ventouses. Ne mettez en place le bouchon dans l'extrémité ouverte du tube à gicleurs qu'une fois que le filtre fonctionne.
Un conseil : suivant l'intensité que vous souhaitez conférer aux remous en surface, vous pouvez placer le tube à gicleurs soit en dessous, soit au niveau de la surface de l'eau. Coupez les flexibles à la longueur requise et enfilez-les au moins d'un centimètre sur le tuyau d'aspiration et sur le coude de sortie. Veillez à ce que les flexibles soient posés les plus courts possibles, qu'ils ne pendent pas et qu'ils ne soient pas pliés. Les flexibles pendants peuvent pénaliser considérablement le processus d'aspiration.
Un conseil : pour supprimer les pliures, vous pouvez plonger les flexibles dans de l'eau chaude pour les assouplir.
3 Raccordez les flexibles des tuyaux d'aspiration aux manchons gauche et droit de l'adaptateur (repère) puis reliez le coude de sortie par l'embout médian à flexible (repère) de l'adaptateur. Enfilez les trois extrémités des flexibles jusqu'à ce qu'elles butent (si nécessaire, assouplissez-les d'abord avec de l'eau chaude). 4 Ensuite, posez la sécurité de flexible en deux parties bien plaquée contre l'adaptateur, autour des extrémités montées, accrochez-la latéralement et clisez le tout ensemble.
Remarque : utilisez systématiquement les flexibles d'origine EHEIM. À intervalles réguliers, vérifiez que les jonctions complètes des flexibles sont correctement en place.
Mise en place du filtre
5 Lors de la sélection de l'emplacement du filtre, respectez bien la différence de hauteur prescrite. Pour parvenir à une sécurité de fonctionnement optimale, la distance entre la surface de l'eau et le fond du filtre ne doit pas dépasser 180 cm max. Le bord supérieur de la tête de pompe ne devra toutefois pas se trouver à plus de 10 cm en dessous de la surface de l'eau. Mieux vaut un placement en dessous de l'aquarium.
Un conseil: le filtre extérieur EHEIM professionnel 3 comporte quatre roulettes de transport. Il suffit de l'incliner un peu pour le déplacer confortablement jusque dans le placard en soubassement. Une fois le filtre à la verticale, les roulettes n'appuient plus sur le sol.
Remarque: vu le grand nombre de laques et vernis employés lors du traitement du bois, les pieds de l'appareil peuvent, sous l'effet d'une réaction chimique quelconque, laisser des résidus visibles sur les meubles ou les sols parquetés. Pour cette raison, il ne faudra pas le déposer sur une surface en bois sans intercaler de garniture protectrice.
Attention: le filtre ne doit jamais fonctionner autrement qu'à la verticale !
Retirer l'adaptateur
6 Sur l'adaptateur, tournez le levier de fermeture pour l'amener sur „off“. Appuyez sur le verrou de fermeture rouge (il n'est possible d'appuyer dessus que lorsque le levier de fermeture se trouve sur „off“ !); l'adaptateur de sécurité se détache de son dispositif de sécurité et se laisse enlever.
Ouvrir le filtre
7 Faites basculer les quatre clips d'obturation, situés contre la cuve du filtre, vers l'extérieur, poussez-les vers le haut puis rabattez-les vers le bas. Retirez ensuite la tête de la pompe. 8 De la cuve, sortez le préfiltre, la grille de protection et l'intissé filtrant (blanc). 9 Extrayez les paniers par leur anse. Pour retirer une anse, commencez par la rabattre à l'intérieur du panier.
Remplissage
Pour que votre filtre extérieur EHEIM professionnel 3 fonctionne de façon optimale et sans incident, nous vous recommandons d'utiliser des masses de filtration EHEIM d'origine. Elles seules sont parfaitement adaptées au filtre extérieur EHEIM, offrent une surface de colonisation idéale aux bactéries nettoyeuses et veillent à ce que l'eau de l'aquarium reste propre et saine. Le kit correspondant au filtre EHEIM professionnel 3 est disponible chez votre revendeur spécialisé d'équipement animalier sous le n° de référence 2520800.
10 Dans le panier filtrant le plus bas, versez presque à ras-bord de l'EHFIMECH. Dans les paniers filtrants des deuxième et troisième étages, versez du SUBSTRAT pro presque à ras-bord également.
Attention: ne remplissez pas à l'excès, faute de quoi les paniers filtrants ne se superposent pas correctement !
11 Ensuite, rincez sous l'eau du robinet la masse filtrante présente dans le panier filtrant, tout en la mélangeant, jusqu'à ce que l'eau qui sort ne soit plus trouble. 12 Commencez par replacer au bas de la cuve le panier filtrant rempli d'EHFIMECH, puis appuyez énergiquement dessus pour qu'il repose bien sur les nervures d'appui.
13 Après avoir rincé les deuxième et troisième paniers filtrants (chacun remplis de SUBSTRAT pro), mettez-les également en place dans la cuve. Escamotez l'anse de chacun et veillez bien que les paniers soient bien superposés, et que leurs surfaces jointives ne présentent pas de dénivelé.
14 Ensuite, posez l'intissé blanc sur le panier filtrant du troisième et dernier étage. L'intissé vient se placer sur l'anse escamotée.
Attention : l'intissé blanc ne doit pas se retrouver sous l'anse !
- Posez la grille de recouvrement sur l'intissé blanc.
Préfiltre
Fonction : le préfiltre a pour fonction d'absorber les salissures grossières en suspension dans l'eau de l'aquarium, afin que les paniers filtrants soient traversés par de l'eau déjà préfiltrée. Ceci réduit fortement leur encrassement et rend la biodégradation des substances nocives très efficace, tout en garantissant une grande longévité. Le préfiltre s'enlève facilement. Pour que les opérations de nettoyage entremis soient encore plus faciles, le bac de transport du préfiltre a été livré d'origine.
15 Le préfiltre présente un tapis filtrant bleu ; insérez-le dans la cuve du filtre de telle sorte que la zone de trop-plein se trouve au-dessus de la cloison séparatrice.
Remarque: l'amorçage ne fonctionne que si le préfiltre a été vidé ! Refermez le filtre, mettez en place l'adaptateur de sécurité
16 Vérifiez que les formes du joint profilé contre la tête de pompe et du joint du préfiltre s’épousent parfaitement, et enlevez les salissures éventuellement présentes. Vérifiez également si la surface d’étanchéité située contre le bord supérieur de la cuve présente, elle aussi, des salissures. Nettoyez-les et le cas échéant graissez légèrement à l’aide de l’aérosol d’entretien EHEIM, n° de référence 400 1000.
Posez la tête de pompe sur la cuve du filtre puis refermez les quatre clips d'obturation.
17 Enfoncez l'adaptateur de sécurité dans la tête de pompe en appuyant légèrement, jusqu'à ce qu'il enclenche («clic» audible). Pour pouvoir mettre l'adaptateur en place, il faut que le levier de fermeture se trouve sur la position «off», faute de quoi un mécanisme de sécurité empêche l'adaptateur d'enclencher.
Mise en service
18 Pour démarrer, commencez par amener le levier de fermeture, situé sur l'adaptateur de sécurité, sur la position „on“. Cette action ouvre les trois robinets. Si le levier de fermeture refuse de tourner jusqu'à la position „on“, ceci signifie que l'adaptateur de sécurité n'est pas correctement monté dans la tête de pompe. Répétez l'opération 17.
19 Appuyez plusieurs fois vigoureusement sur l'accessoire d'amorçage, jusqu'à ce que la cuve se remplisse elle-même d'eau. Dès qu'elle s'est remplie, vous pouvez brancher la fiche mâle dans la prise de courant pour mettre le filtre en service. Veillez, pendant la séquence de remplissage, à ce que le tube à gicleurs (côté refoulement) se trouve au-dessus de la surface de l'eau afin que l'air soit chassé de façon optimale de l'appareil.
Attention: suivant la façon dont vous avez posé les flexibles, il pourra arriver que seul l'un d'eux se remplisse au début. Dans ce cas, comprimez brièvement et énergiquement la conduite d'aspiration pleine avec les doigts, jusqu'à ce que le flexible vide se remplisse.
- Ensuite, obturez l'extrémité ouverte du tube à gicleurs avec le bouchon.
Régulation du débit
20 Pour, du côté du refoulement, ajuster le débit du filtre comme vous le souhaitez, tournez le levier de fermeture lentement en direction de „off“ (ce levier se trouve contre l'adaptateur de sécurité). Le flotteur présent dans le regard de l'indicateur renseigne sur le débit d'eau actuel.
Indicateur de contrôle
21 L'indicateur renseigne en permanence sur le débit de l'eau en cours de passage et signale ainsi la présence de dérangements éventuels. Si le flotteur atteint le trait rouge du repère, ceci signifie que le rendement maximal n'est plus atteint et qu'il faut vérifier le système de filtration (voir la rubrique „Que faire si...“, pages 27 - 30).
Maintenance et nettoyage
- Commencez par ramener le levier de verrouillage, situé sur l'adaptateur de sécurité, sur la position „off“ (voir l'opération 20). Ensuite, débranchez la fiche mâle de la prise de courant. Retirez l'adaptateur de sécurité (voir opération 6).
- Saisissez le filtre par ses anses de préhension, inclinez-le légèrement en avant puis faites-le sortir du placard en appui sur ses roulettes. Ouvrez les quatre clips de fermeture et la tête de pompe.
Nettoyage entremis (du préfiltre)
Par ses deux anses, sortez le préfiltre de la cuve puis mettez-le en place dans le bac servant à son transport. Videz le préfiltre et rincez à fond le tapis filtrant bleu sous l'eau courante tiède, jusqu'à ce que l'eau qui sort soit parfaitement claire.
Un conseil : changez le tapis filtrant bleu au bout du 2ème ou 3ème nettoyage (n° de réf. 2616802).
- De la cuve, sortez la grille de recouvrement et vérifiez si l'intissé filtrant blanc est fortement encrassé. Remplacez-le le cas échéant. Cet intissé assure une filtration mécanique fine. Vu que les particules sales qui adhèrent dessus ne se laissent pas toutes enlever, il ne faut pas l'utiliser plus d'une fois. Utilisez ensuite un intissé filtrant neuf (n° de réf. 2616802).
- Remettez le préfiltre dans la cuve. Vérifiez l'état des joints sur la tête de pompe ainsi que contre le bord supérieur de la cuve, et enlevez les salissures éventuellement présentes. Posez la tête de pompe. Refermez les quatre clips d'obturation. Remettez l'adaptateur de sécurité en place (voir l'opération 17).
- Tournez le levier de fermeture pour l'amener sur la position „on“ (voir l'opération 18) puis appuyez plusieurs fois sur l'accessoire d'amorçage (voir l'opération 19). Ensuite, branchez la fiche mâle de l'appareil dans une prise de courant pour le mettre en service.
Nettoyage principal
- Sortez le préfiltre, la grille de recouvrement, l'intissé et les 3 paniers filtrants hors de la cuve du filtre. Rincez la masse filtrante présente dans chaque panier sous l'eau courante tiède, jusqu'à ce que l'eau qui sort soit parfaitement claire. L'intissé blanc assure une filtration mécanique fine. Vu que les particules sales qui adhèrent dessus ne se laissent pas toutes enlever, il ne faut pas l'utiliser plus d'une fois. Utilisez ensuite un intissé filtrant neuf (n° de réf. 2616802).
Le tapis filtrant (n° de réf. 2616802) peut resservir 2 à 3 fois. Avant de le remettre en place, rincez-le doucement sous l'eau courante afin qu'une partie des bactéries qui l'ont colonisé reste encore dedans.
Un conseil : lors du changement de SUBSTRAT pro, mélangez env. 1/3 de la masse filtrante usagée avec la masse neuve afin que les cultures bactériennes se reproduisent plus vite.
- Nettoyez la cuve du filtre puis remettez les paniers filtrants en place. Appuyez bien le panier du bas sur les nervures d'appui et empilez les paniers suivants en veillant à ce que la surface verticale ainsi formée soit parfaitement plane. Remplacez si nécessaire le joint profilé. Ensuite, posez un intissé filtrant neuf sur le panier filtrant du haut, après avoir escamoté l'anse du panier. Posez la grille de recouvrement par dessus puis mettez le préfiltre en place.
Attention: veillez bien à ne pas placer l'intissé filtrant blanc sous l'anse du panier filtrant.
- Vérifiez si le bord supérieur du filtre et le joint profilé situé dans la partie supérieure du filtre sont encrassés et endommagés. Si nécessaire, changez le joint profilé. Appliquez un peu d'aérosol d'entretien EHEIM (n° de réf. 4001000) sur le bord supérieur de la cuve. Posez ensuite la partie supérieure du filtre puis fermez les quatre clips d'obturation. Logez ensuite le filtre dans le placard en soubassement.
- Remettez l'adaptateur de sécurité en place (voir la séquence 17).
Remarque: vérifiez à intervalles réguliers que l'ensemble des jonctions des flexibles est correctement fixé.
Afin que le réservoir se remplisse d'eau, appuyez plusieurs fois sur l'accessoire d'amorçage pour rétablir la circulation de l'eau. Ensuite, branchez la fiche mâle dans la prise de courant pour remettre le filtre en service.
Remarque : l'amorçage ne fonctionne que si vous avez vidé le préfiltre !
Nettoyage des flexibles
Nettoyez les flexibles à intervalles réguliers, servez-vous de la brosse de nettoyage universelle EHEIM (n° de réf. 4005570).
Nettoyer la chambre de la pompe
23 Tournez la bague d'obturation pour ouvrir le couvercle de la pompe et le retirer.
Remarque: Les champs magnétiques de ces appareils peuvent provoquer le dysfonctionnement de circuits électroniques ou de mécanismes, voire les détruire. Ceci vaut aussi pour les stimulateurs cardiaques. Les écarts de sécurité nécessaires figurent dans les manuels accompagnant ces appareils médicaux. Prudence lors de travaux d'entretien, vous risquez de vous écraser les doigts en raison des forces magnétiques élevées.
Attention: Prudence lors de travaux d'entretien, vous risquez de vous écraser les doigts son des forces magnétiques.
Extraire la roue de la pompe, utilisez de préférence une pince.
24 Sortez la roue de la pompe hors de la chambre.
25 Rincez précautionneusement l'axe en céramique (risque qu'il casse) puis nettoyez toutes les pièces, y compris la chambre de la pompe, le conduit de lubrification et le couvercle de la pompe à l'aide d'une brosse à crins doux (n° de réf. du kit de nettoyage : 4009560).
- Remettez toutes les pièces en place puis tournez la bague d'obturation pour réobturer la chambre de la pompe.
Nettoyage de l'indicateur
Retirez l'adaptateur de sécurité (voir opération 6). Videz toutes les conduites flexibles. Ensuite seulement, ouvrez le dispositif de sécurisation des flexibles puis débranchez-les de l'adaptateur de sécurité.
26 Au dos de l'adaptateur de sécurité, comprimez le verrou à déclic puis retirez le couvercle indicateur par l'avant. 27 Ensuite, appliquez le couvercle de l'indicateur plus haut puis servez-vous-en pour faire levier et détacher le boîtier de l'indicateur hors de l'adaptateur de sécurité. 28 Retirez le boîtier de l'indicateur. 29 Retirez doucement la bague de retenue puis extrayez le flotteur avec le ressort hors du boîtier de l'indicateur.
Veillez bien à ne pas endommager le ressort. Nettoyez le boîtier de l'indicateur à l'aide d'une brosse de nettoyage, n° de réf. 4009560. Remettez le flotteur en place avec le ressort puis immobilisez à l'aide de la bague de retenue. Remettez le boîtier de l'indicateur en place contre l'adaptateur de sécurité puis enfoncez le couvercle de l'indicateur jusqu'à ce que les verrous à déclic enclenchent.
Joints
À chaque nettoyage, pulvérisez l'aérosol d'entretien EHEIM n° de réf. 4001000 sur tous les joints. Ceci allonge la période pendant laquelle les joints conservent leur souplesse, et leur durée de vie s'accroît. Si un joint a été endommagé, remplacez-le impérativement (voir la liste des pièces de rechange).
Que faire si...
Lors de travaux effectués sur le filtre, veiller à ce que les jonctions électriques restent au sec. Débrancher la fiche secteur! En cas de problème, consulter notre site Internet www.eheim.de.
... La partie supérieure du filtre refuse de se fermer
| Cause | Remède |
| Les paniers filtrants n'ont pas été mis en place correctement. | Introduisez les paniers filtrants et le préfiltre de telle manière que la surface verticale formée par leur superposition soit parfaitement plane. |
| Paniers filtrants excessivement remplis. | Ne remplissez pas les paniers filtrants à l'excès. Nettoyez le cas échéant les bords supérieurs et inférieurs des paniers entrant en contact les uns avec les autres. |
| Cloison séparatrice incorrectement montée. | Insérez la cloison séparatrice dans la cuve du filtre, jusqu'à ce qu'elle encrante correctement. |
| Le joint profilé n'est pas correctement monté. | Montez le joint correctement dans la rainure prévue à cet effet sur la partie supérieure du filtre. Vérifiez que le joint n'est pas endommagé. Remplacez-le le cas échéant. |
... Le filtre situé contre la partie supérieure n'est pas étanche
| Cause | Remède |
| Clips d'obturation incorrectement fermés. | Fermez correctement tous les clips d'obturation. |
| Surfaces d'étanchéité ou joint profilé encrassé. | Nettoyez les surfaces d'étanchéité puis pulvérisez un peu de graisse silicone en aérosol EHEIM (n° de réf. 4001000). |
| Joint pas monté, incorrectement mis en place ou endommagé. | Mettez le joint correctement en place où changez-le. |
... La pompe ne marche pas
| Cause | Remède |
| Absence d'électricité. Branchez la fiche mâle dans la prise de courant. | |
| Axe cassé. Changez l'axe (voir la liste des pièces de rechange). | |
| Roue de pompe manquante ou bloquée par des grains de gravier, coquilles d'escargot, ou assimilés. | Mettez la roue de pompe en place, nettoyez la chambre de la pompe. |
... L'accessoire d'amorçage ne fonctionne pas
| Cause | Remède |
| Le clapet du préfiltre n'est pas fermé. | Vérifiez si le clapet de vanne est encrassé ; nettoyezle le cas échéant.Vérifiez que le clapet de vanne est correctement en assise. |
| Le préfiltre s'est rempli d'eau. | Videz le préfiltre puis répétez l'opération d'amorçage.L'amorçage ne fonctionne que si vous avez préalablement le préfiltre. |
... La pompe fait beaucoup de bruit
| Cause | Remède |
| La douille en céramique est absente ou mal montée. | Monter la douille en céramique correctement, le cas échéant, la remplacer. |
| Axe en céramique cassé. Remplacer l'axe en céramique. | |
... Le débit du filtre a fortement diminué
| Cause | Remède |
| La position du levier de l'adaptateur de sécurité n'est pas correcte. | Vérifiez la position du levier et corrigez-la. |
| Adaptateur de sécurité encrassé. | Retirez l'adaptateur de sécurité ; ouvrez le levier de fermeture puis nettoyez les orifices à l'aide d'une brosse de nettoyage (n° de réf. 4005570). |
| Conduites flexibles. Vérifiez que les conduites flexibles ne présentent ni pli ni une forte réduction de leur section de passage. | |
| Conduites flexibles encrassées. | Nettoyez à intervalles réguliers les conduites flexibles installées : faites passer la brosse de nettoyage universelle (n° de réf. 4005570) par les conduites d'aspiration et la conduite de refoulement et/ou par les tuyaux d'amorçage et le tube à gicleurs. |
| Une seule conduite d'aspiration s'est remplie d'eau | Avec les doigts, comprimez la conduite d'aspiration remplie d'eau, jusqu'à ce que l'autre conduite se remplisse d'eau elle aussi. |
| Crépine d'aspiration ouchée. Enlevez les salissures grossières, nettoyez la crépine filtrante. | |
| Masses filtrantes très sales. Nettoyez ces masses. | |
| Masses filtrantes telles que EHEIM MECH / SUBSTRAT pro versées dans des filets d'emballage. | Ne versez jamais les produits filtrants dans des filets d'emballage ou dans des bas en nylon. Ceci conduit en peu de temps à une baisse extrême du débit de la pompe. |
| Masse filtrante pas correctement nettoyée. | Lors du nettoyage de la masse filtrante, sortez-la de son panier puis rincez-la à l'eau tiède. |
| Stratification incorrecte des masses filtrantes. | Vérifiez que la stratification des masses filtrantes correspond à celle que nous avons recommandée. Remplissez le panier filtrant inférieur presque à ras-bord avec EHEIM MECH. Remplissez également les deux paniers filtrants suivants presque à ras bord avec SUBSTRAT pro. Ne posez jamais l'intissé filtrant blanc sous l'anse. |
| Stratification incorrecte des masses filtrantes Intissé filtrant incorrectement mis en place. | Après avoir mis en place le panier filtrant supérieur, escamotez sa anse puis posez l'intissé filtrant blanc par dessus. |
| Vous n'avez pas changé l'intissé filtrant. | Changez l'intissé filtrant impérativement à chaque nettoyage (n° de réf. 2616802). |
| Pompe encrassée. Nettoyez la chambre de pompe, le conduit de refroidissement et de lubrification avec les brosses de nettoyage en kit (n° de réf. 4009560) (voir le chapitre „Maintenance et nettoyage“). | |
| Le circuit d'eau ne parvient pas à s'établir correctement. | Effectuez l'opération d'amorçage pour mettre le filtre en service (selon la procédure décrite dans cette notice). Veillez, pendant la séquence de remplissage, à ce que le circuit de retour d'eau (côté refoulement) se trouve au-dessus de la surface de l'eau afin que l'air soit chassé de façon optimale hors de l'appareil. |
| Trop d'accessoires installés sur le circuit de flexibles | Les accessoires raccordés réduisent le débit de filtration. Vérifiez et enlevez les accessoires éventuellement inutiles, ou faites-les marcher par le biais d'un circuit séparé. |
Présence d'air dans le filtre
| Cause | Remède |
| Emplacement du filtre. Le bord | supérieur de la tête de pompe devrait se trouver au moins10 cm en dessous de la surface de l'eau.C'est mieux si la tête de pompe se trouve en dessous de l'aquarium. |
| De l'eau est aspirée par le circuit de conduites flexibles. | Vérifiez que les jonctions des flexibles sont correctement fixées. |
| Présence d'une alimentation supplémentaire en air (pompe à diaphragme). | S'installez pas le diffuseur à proximité du tuyau d'aspiration. |
| Masses filtrantes fortement encrassées. | Nettoyez-les. |
| Masses filtrantes telles que EHEIM MECH / SUBSTRAT pro versées dans des filets d'emballage. | Ne versez jamais les produits filtrants dans des filets d'emballage ou dans des bas en nylon. Ceci conduit en peu de temps à une baisse extrême du débit de la pompe. |
Les reproductions, copies et utilisations de nos logos et matériels et produits dérivés sont interdits à l'exploitation, de toute nature, et sont soumises au préalable, par écrit, au consentement et à l'approbation du fabricant.
EHEIM
EHEIM GmbH & Co. KG
Plochinger Str. 54
73779 Deizisau
Germany
Tel. +49 7153/70 02-01
Fax +49 7153/70 02-174
www.eheim.com
