MANUAL DE USUARIO Professionel 3 1200XLT EHEIM

1. Seguro del tubo exible, 2. adoptador de seguridad con llaves de paso integradas,

3.palanca de bloqueo, 4. indicador, 5. cierre de bloqueo rojo, 6. cabezal de bomba , 7. función de aspiración auxiliar,

8. boca de aspiración, 9. junta perlada, 10. juntas estanqueizantes

22. carcasa de indicador, 23. muelle con cuerpo otador, 24. contrasoporte, 25. junta de

26. tubo de aspiración (2 x), 27. cesto de aspiración (2 x), 28. ventosa con estribo

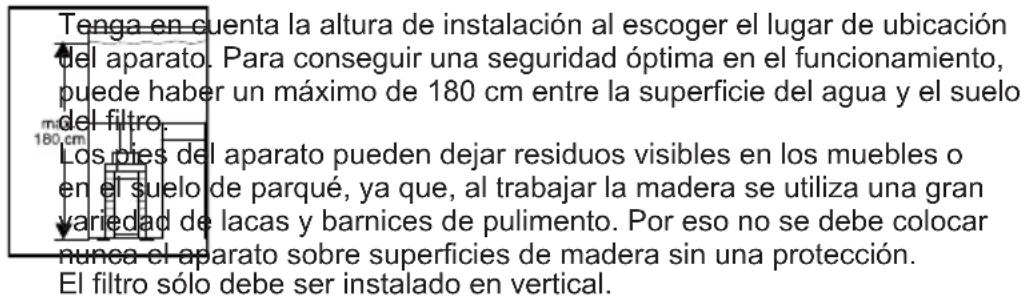

No tire este producto a la basura doméstica normal. Llévelo a su punto local de eliminación de residuos.68 español Instalación y emplazamiento del ltro 5 Al seleccionar el emplazamiento del ltro hay que prestar atención a observar las distancias prescritas. Para obtener una óptima seguridad de funcionamiento, la máxima distancia entre la supercie del agua y el fondo del ltro no deberá ser superior a 180 cm. El borde superior del cabezal de la bomba deberá encontrarse por lo menos 10 cm deba jo de la supercie del agua. El mejor emplazamiento es debajo del acuario. Consejo práctico: El ltro exterior professionel 3 de EHEIM dispone de 4 ruedas de transporte. Mediante una ligera inclinación, el ltro se puede instalar cómodamente en un armario base. Estando en posición vertical, las ruedas están descargadas. Advertencia: Como en el proceso de elaboración de las maderas se utilizan una multitud de barnices y agentes de abrillantado, los soportes del aparato pueden originar marcas o huellas visibles sobre muebles o suelos de parquet a causa de las reacciones químicas que pueden producirse. Por esta razón se aconseja colocar el aparato sobre supercies de madera sólo si éstas están provistas de una protección adecuada. Desembalar el aparato Desembalar el aparato. Cerciorarse de que el aparato incluye todas las piezas y componentes. Los accesorios para la instalación del ltro están alojados parcialmente en el recipiente del ltro. - Soltar los cuatro clips de cierre en la cabeza del ltro, desplazarlos hacia arriba y abatir los. Retirar el cabezal de bomba (véase el punto 7). Extraer el ltro previo, la rejilla pro tectora y el ltro de eltro (blanco) del recipiente (véase el punto 8). Extraer los elementos ltrantes sujetándolos por el asa (véase el punto 9). Instalación del tubo exible 1 Encajar un cesto de aspiración en cada tubo de aspiración; montar los tubos con ayuda de las ventosas en las zonas deseadas del acuario. 2 El arco de salida y el tubo con boquillas se unen con un trozo de tubo exible corto; jarlos a la pared interior del acuario. El tapón adjunto sólo se monta en el extremo abier to del tubo con boquillas una vez que el ltro ha comenzado a funcionar. Consejo práctico: Según el grado de intensidad que se desea que tenga el movimiento de la supercie del agua, se puede montar el tubo con boquillas debajo o al mismo nivel que el agua del acuario. Cortar los tubos exibles en la longitud necesaria; montarlos como mínimo 1 cm en el tubo de aspiración y el arco de salida. Prestar atención a instalar los tubos exibles con lamenor longitud posible, evitando que se forman deexiones o pliegues. Las combas o deexiones en los tubos de aspiración perjudican considerablemente el proceso de aspiración. Consejo práctico: Los pliegues que pudieran producirse en los tubos de aspiración se pueden eliminar colocando los tubos en agua caliente para hacerlos más exibles. 3 Empalmar los tubos exibles del tubo de aspiración en las bocas de aspiración derecha e izquierda del adaptador (marca ); unir el arco de salida con la boca de aspiración central (marca ) del adaptador. Deslizar los tres extremos de los tubos exibles hasta el tope (en caso necesario, darles mayor exibilidad colocándolos previamente en agua caliente). 4 A continuación se coloca el seguro del tubo exible, completamente ajustado al adaptador, en torno a los extremos montados, se engancha lateralmente y se ja con los clips de sujeción.69 español

¡Atención!: Usar el ltro siempre en posición vertical. Llenar las masas ltrantes Retirar el adaptador 6 Girar la palanca de bloqueo del adaptador a la posición «off». Presionar el cierre de bloqueo rojo (¡el cierre sólo se puede presionar estando la palanca de bloqueo en la posic ón «off» !); el adaptador de seguridad salta de su posición y se puede extraer con facilidad. Abrir el ltro 7 Soltar los cuatro clips de cierre del recipiente del ltro, desplazarlos hacia arriba y abatirlos. Retirar el cabezal de bomba. 8 Extraer el ltro previo, la rejilla protectora y ltro de eltro (blanco) del recipiente. 9 Retirar los elementos ltrantes sujetándolos por las asas. Las asas escamoteables se pueden desplegar tirando de las mismas hacia arriba. Llenado Con objeto de asegurar un funcionamiento óptimo y libre de perturbaciones de su ltro exterior professionel 3 de EHEIM se deberán utilizar las masas ltrantes originales de EHEIM. Sólo éstas están especícamente concebidass y perfectamente ajustadas a las características del ltro exterior de EHEIM, ofrecen a las bacterias depuradoras una supercie de colonización ideal y proporcionan un agua puricada y saludable para su acuario. El juego de masas ltrantes para su ltro exterior professionel 3 de EHEIM lo puede adquirir bajo el número de pedido 2520800 en el comercio especializado. 10 Llenar el elemento ltrante inferior hasta justo debajo del borde con EHFIMECH. Llenar el segundo y tercer elemento ltrantes hasta justo debajo del borde con sustrato SUBSTRAT pro.

¡ATENCIÓN!: No llenar los elementos ltrantes en exceso, de lo contrario éstos no podrán colocarse exactamente uno encima del otro. 11 Aclarar a continuación la masa ltrante en su elemento ltrante bajo el grifo de agua mez clándola al mismo tiempo, hasta que deje de observarse el enturbiamiento del agua. 12 Colocar primero el elemento ltrante relleno con EFIMECH en la zona inferior del recipiente del ltro. Presionarlo fuertemente hacia abajo sobre los puentecillos de soporte. 13 Colocar el segundo y tercer elemento ltrante (ambos rellenos con SUBSTRAT pro). una vez efectuado su lavado bajo el grifo de agua, en el recipiente del ltro. Encajar y ocultar las asas. Prestar atención a que todos los elementos ltrantes queden enrasados uno res pecto al otro. 14 Colocar a continuación el ltro de eltro blanco sobre el elemento ltrante superior de tal modo que quede emplazado encima del asa escamoteable. ¡Atención! ¡El ltro de eltro blanco no debe emplazarse debajo del asa escamoteable! - Colocar la rejilla protectora encima del ltro de eltro blanco.70 español Filtro previo Función: El ltro previo tiene por misión retener la suciedad gruesa del agua del acuario a n de los elementos ltrantes sean recorridos sólo por agua ya preltrada. De esta manera se reduce considerablemente la acumulación de partículas de suciedad en los elementos ltrantes, lográndose una elevada ecacia en la degradación biológica de las partículas nocivas, así como una larga vida útil. El ltro previo se puede retirar con toda facilidad. Con objeto de facilitar la ejecución de los intervalos de limpieza intermedia, el volumen de suministro del ltro incluye una bandeja de transporte para el ltro previo. 15 Colocar el ltro previo con la esterilla ltrante azul en el recipiente del ltro de modo que la zona de rebose se encuentre por encima del panel separador. Advertencia: La aspiración sólo funciona con el ltro previo vacío. Cerrar el ltro, colocar el adaptador de seguridad 16 Vericar el asiento exacto de la junta perlada en el cabezal de la bomba y de la junta en el ltro previo; eliminar la suciedad que pudiera haberse acumulado en las mismas. Vericar asimismo si la supercie estanqueizante del borde superior del recipiente del ltro presenta acumulación de suciedad; en caso necesario limpiarla y lubricar ligeramente con el spray de cuidado de EHEIM con No de pedido 400 100 0. - Colocar el cabezal de la bomba sobre el recipiente del ltro; cerrar los cuatro clips de cierre. 17 Introducir el adaptador de seguridad en el cabezal de la bomba haciendo ligeramente presión, hasta que enclave con un «CLIC» audible. Para poder colocar el adaptador de seguridad, la palanca de bloqueo tiene que encontrarse en la posición «off», de lo contra rio, el mecanismo de seguridad impide que el adaptador enclave. Puesta en marcha 18 Para poner en marcha el aparato, colocar primero la palanca de bloqueo del adaptador de seguridad en la posición «on»; de esta manera se abren las tres llaves de paso. En caso de no poder girar la palanca de bloqueo a la posición «on», ello es indicio de que el adaptador de seguridad no se ha montado correctamente en el cabezal de la bomba. Repetir la operación del punto 17. 19 Pulsar varias veces con fuerza el mando de accionamiento de la función de aspiración auxiliar hasta que el recipiente del ltro comience a llenarse de agua automáticamente. Tan pronto como el recipiente del ltro se ha llenado de agua, se puede introducir el cable de conexión en la toma de corriente para poner el ltro en marcha. Prestar atención a que durante el ciclo de llenado, el tubo de boquillas (lado de pre sión) se encuentre por encima del nivel de agua, a n de asegurar una óptima evacuación del aire. ¡Atención!: Según cómo se hayan instalado los tubos exibles, es posible que en un primer momento sólo se llene uno de los tubos exibles. En tal caso deberá presionarse fuer temente con los dedos el tubo exible lleno durante unos breves instantes, hasta que el tubo exible vació se haya llenado. - Montar a continuación el tapón en el extremo abierto del tubo de boquillas.71 español Regular el caudal transportado 20 Para ajustar individualmente el rendimiento del ltro por el lado de la presión, girar la palanca de bloqueo del adaptador de seguridad lentamente en dirección a la posición «off»: El cuerpo otador en la mirilla del indicador muestra el caudal de agua transportado actualmente. Indicación de control 21 El indicador informa constantemente sobre el caudal de agua que se transporta en cada momento, señalando cualquier avería o perturbación que pudiera surgir. En caso de que el cuerpo del otado entrara en contacto con la barra roja de la marca, el sistema no des arrolla toda su potencia y hay que vericarlo (véase el capítulo «Qué hacer si...», páginas 67-69). Cuidado y mantenimiento - Colocar primero la palanca de bloqueo del adaptador se seguridad en la posición «off» (véase el punto 20). Extraer a continuación el cable de conexión de la toma de corriente. Retirar el adaptador de seguridad (véase el punto 6). - Sujetar el ltro por las cavidades de agarre e inclinarlo ligeramente hacia adelante, extra erlo del armario base sobre las ruedas de transporte. Soltar los cuatro clips de cierre y reti rar el cabezal de la bomba. Limpieza intermedia (ltro previo) 22 Sujetar el ltro previo por las dos asas y extraerlo del recipiente del ltro; colocarlo en la bandeja de transporte. Vaciar el ltro previo. Enjuagar a fondo la esterilla ltrante azul bajo el grifo de agua (agua templada), hasta que el agua deje de estar turbia. Consejo práctico: Sustituir la esterilla ltrante azul tras la segunda o tercera limpieza (No de pedido 2616802). - Retirar la rejilla protectora del recipiente. Vericar si el ltro de eltro blanco presenta un fuerte grado de saturación (acumulación de suciedad); sustituirlo en caso necesario. El ltro de eltro blanco tiene por misión realizar el ltrado no mecánico. Como las partícu las de suciedad adheridas no se pueden limpiar ni eliminar completamente por lavado, el ltro de eltro sólo se puede utilizar una vez. Utilizar un nuevo ltro de eltro (No de pedi do 2616802) . - Colocar el ltro previo en el recipiente del ltro. Vericar el estado de las juntas del cabezal de la bomba y de la supercie estanqueizante; eliminar la suciedad que pudiera encontrarse en las mismas. Montar el cabezal de la bomba. Cerrar los cuatro clips y mon tar el adaptador de seguridad (véase el punto 17). - Girar la palanca de bloqueo a la posición «on» (véase el punto 18) y pulsar varias veces el mando de accionamiento de la función de aspiración auxiliar (véase el punto 19). Poner en marcha el aparato introduciendo el cable de conexión en la toma de corriente. Limpieza principal - Extraer del recipiente del ltro el ltro previo, la rejilla protectora, el ltro de eltro y los 3 elementos ltrantes. Lavar concienzudamente las masas ltrantes bajo el grifo del agua (agua templada), hasta que el agua deje de estar turbia. El ltro de eltro blanco actúa como ltro no mecánico. Debido a que las partículas de suciedad adheridas no se pueden eliminar completamente con el lavado, el ltro de eltro sólo se puede utilizar una vez. Utilizar ltros de eltro nuevos (n° de pedido 2616802).72 español La esterilla ltrante azul (n° de pedido 2616802) se puede utilizar 2 o 3 veces. Antes de la nueva utilización, lavarla bajo el grifo del agua de forma cuidadosa para conservar parte de las bacterias que están allí asentadas. Consejo práctico: Al cambiar el sustrato SUBSTRAT pro, mezclar aproximadamente 1/3 de la masa ltrante con el nuevo material, de modo que las bacterias puedan multiplicarse más rápidamente. - Lavar el recipiente del ltro y , a continuación, insertar nuevamente los elementos ltrantes. Presionar el elemento inferior sobre los puentecillos de soporte y prestar atención a que los siguientes elementos queden enrasados. Finalmente, colocar un nuevo ltro de eltro sobre el elemento ltrante superior, para lo cual se tendrá que escamotear el asa. Colocar la rejilla protectora y el ltro previo.

¡Atención!: ¡El ltro de eltro blanco no debe emplazarse debajo del asa escamoteable! - Vericar el estado de limpieza y los posibles defectos que pudieran presentar el borde superior del ltro y de la junta perlada de la parte superior del ltro. En caso necesario sustituir la junta perlada. Rociar ligeramente el borde superior del recipiente con el spray de cuidado EHEIM (n° de pedido 4001000), colocar el cabezal de la bomba sobre el recipiente del ltro y cerrar los cuatro clips de cierre. Montar el ltro en el armario base. - Colocar nuevamente el adaptador de seguridad (véase el paso 17). Advertencia: Vericar regulrmente que todas las conexiones de los tubos exibles se encuentren en la posición correcta. - Para que el recipiente se llene de agua, pulsar varias veces la función de aspiración auxiliar y el circuito del agua quedará nuevamente establecido. Finalmente, poner en funcionamiento el ltro conectándolo a la red. Advertencia: ¡La aspiración sólo funciona con el ltro previo vacío! Limpieza de los tubos exibles Limpiar regularmente los tubos exibles con el cepillo de limpieza universal de EHEIM (n° de pedido 4005570). Limpieza de la cámara de la bomba 23 Abrir la tapa de la bomba girando el anillo de cierre y retirarla. Advertencia: En este tipo de aparatos, los campos magnéticos pueden provocar interferencias mecánicas o electrónicas o producir daños. Esto también es aplicable a los marcapasos. Para conocer cuál es la distancia de seguridad necesaria, consulte los manuales de estos aparatos médicos.

Atención: Al realizar los trabajos de mantenimiento hay que prestar atención al peligro de aplastamiento debido a la existencia de elevadas fuerzas magnéticas. Por ello es conveniente extraer la rueda de la bomba con ayuda de uno alicates. 24 Extraer la rueda de la bomba de la cámara. 25 Lavar con cuidado los ejes de cerámica (peligro de rotura) y limpiar con un cepillo blando todas las piezas, incluida la cámara de la bomba, el canal de engrase y el cabezal de la bomba (juego de limpieza, n° de pedido 4009560). - Montar nuevamente todas las piezas y cerrar la cámara de la bomba girando el anillo de cierre.73 español Limpieza del indicador - Retirar el adaptador (véase el paso n° 6). Vaciar de agua todos los tubos exibles y sólo después abrir el seguro del tubo exibe y separar los tubos del adaptador de seguridad. 26 Presionar el cierre de resorte que se encuentra en la parte posterior del adaptador de seguridad y extraer hacia adelante la tapa del indicador. 27 A continuación colocar la tapa del indicador más arriba y extraer la carcasa del indicador del adaptador de seguridad con ayuda de la tapa. 28 Retirar la carcasa del indicador. 29 Retirar con cuidado el contrasoporte y extraer el muelle con cuerpo otador de la carcasa del indicador. Prestar suma atención en no dañar el muelle. Limpiar la carcasa del indicador con el cepillo de limpieza, pedido n° 4009560. Introducir nuevamente el cuerpo otador con el muelle y jarlo con el contrasoporte. Colocar de nuevo la carcasa del indicador en el adaptador de seguridad y presionar la tapa del indicador hasta que el cierre quede enclavado. Juntas En cada operación de limpieza, pulverizar todas las juntas con el spray de cuidado EHEIM, n° de pedido 4001000. De este modo, las juntas permanecen elásticas durante más tiempo y aumenta su vida útil. En caso de que las juntas estén en mal estado, es imprescindible su sustitución (ver lista de piezas de repuesto). ¿Qué hacer si ... Posible causa Forma de subsanarla Los elementos ltrantes están mal montados. Encajar los elementos ltrantes y el ltro previo de tal modo, que queden enrasados unos encima de otros. Los elementos ltrantes se han llenado en exceso. No llenar en exceso los elementos ltrantes. En caso necesario, limpiar las supercies que tienen que entrar en contacto. El panel separador no está bien montado. Introducir el panel separador en el recipiente del ltro hasta que quede correctamente encajado. La junta perlada no está bien montada. Introducir la junta correctamente en la ranura que tiene al efecto la parte superior del ltro. Vericar si está en mal estado y, en caso necesario, sustituirla. ...la parte superior del ltro no se puede cerrar? ¡Peligro! Tener cuidado de que, al trabajar en el ltro, el agua no llegue a los interfaces eléctricos. ¡Sacar la clavija de enchufe de la red! En caso de problemas, visite nuestra página en Internet www.eheim.de. ...la función de aspiración auxiliar no funciona? Posible causa Forma de subsanarla La tapa del anteltro noestá cerrada. Vericar que no haya suciedad en el área de la trampilla y, en caso necesario, limpiar la zona. Vericar el correcto emplazamiento de la trampilla. El ltro previo está lleno de agua. Vaciar el ltro previo y repetir el proceso de aspiración. ¡¡¡La aspiración sólo funciona si el ltro previo está vacío!!!74 español Posible causa Forma de subsanarla Los clips de cierre no están correctamente cerrados. Cerrar bien todos los clips de cierre. La supercie estanqueizante o la junta perlada están sucias. Limpiar las supercies estanqueizantes y rociarlas ligeramente con el spray de grasa de silicona EHEIM n° de pedido 4001000. No se ha montado la junta, está mal montada o está en mal estado. Montar correctamente la junta o, en caso necesario, sustituirla. ...hay fugas de agua en la parte superior del ltro? Posible causa Forma de subsanarla La posición de la palanca del adaptador de seguridad no es correcta. Vericar la posición de la palanca y corregirla. El adaptador de seguridad está sucio. Retirar el adaptador de seguridad; abrir la palanca de bloqueo y limpiar las aberturas con el cepillo de limpieza (n° 4005570). Instalación de los tubos exibles. Vericar que la instalación de los tubos exibles no presenta dobleces ni aplastamientos. La instalación de tubos exibles está sucia. Limpiar la instalación de tubos exibles regularmente; para ello, introducir el cepillo de limpieza universal (n° de pedido 4005570) por los conductos de aspiración y de presión o por los tubos de aspiración y los tubos con boquillas. Sólo un conducto de aspiración está lleno de agua Hacer presión con el dedo en el conducto de aspiración lleno de agua, hasta que el otro se haya llenado. El cesto de aspiración está atascado. Eliminar la suciedad gruesa, limpiar el cesto del ltro. La masa ltrante está muy sucia. Limpiar la masa ltrante. Se ha utilizado una bolsa de red para masas ltrantes como EHEIM MECH / SUBSTRAT pro. Las masas ltrantes de larga duración nunca deben llenarse en bolsas de red o medias de nylon. Este hecho provoca en poco tiempo una pérdida extrema de potencia de la bomba. La masa ltrante no se ha limpiado adecuadamente. Para realizar la limpieza, extraer la masa ltrante del cesto de masa ltrante y lavarla bajo el grifo con agua templada. Estructuración incorrecta de la masa ltrante. Vericar que la masa ltrante se ha estructurado según el orden de estratos que recomendamos. Llenar el elemento ltrante inferior casi hasta el borde con EHEIM MECH. Llenar los dos elementos ltrantes siguientes, también casi hasta el borde, con SUBSTRAT pro. No colocar nunca el ltro de eltro blanco debajo del asa escamoteable. El ltro de eltro blanco se ha insertado de manera incorrecta. Después de colocar el elemento ltrante superior, escamotear el asa y situar el ltro de eltro blanco encima. No se ha sustituido el ltro de eltro. Es imprescindible sustituir el ltro de eltro en cada limpieza (n° de pedido 2616802). ...el rendimiento del ltro es extremadamente bajo?75 español La bomba está sucia. Limpiar la cámara de la bomba, el canal de refrigeración y el canal de engrase con el juego de cepillos de limpieza (n° de pedido 4009560) (véase el capítulo «Cuidados y mantenimiento»). El circuito del agua no se ha establecido correctamente. Poner en marcha el ltro utilizando la función de aspiración (según se describe en las instrucciones). Prestar atención a que durante el ciclo de llenado, el tubo de boquillas (lado de presión) se encuentre por encima del nivel de agua, a n de asegurar una óptima evacuación del aire. Se han instalado demasiados accesorios en el sistema de tubos exibles. Los accesorios conectados reducen la potencia del ltro. Vericar este extremo y, eventualmente, retirar los accesorios innecesarios o crear para ellos un circuito de agua separado. Posible causa Forma de subsanarla No hay alimentación eléctrica. Conectar el enchufe de conexión a la red eléctrica. El eje está roto. Sustituir el eje (véase lista de piezas de repuesto). Falta la rueda de la bomba o está bloqueada por gravilla, conchas de caracoles o similares. Montar la rueda de la bomba, limpiar la cámara de la bomba. ...la bomba no funciona? Posible causa Forma de subsanarla Emplazamiento del ltro. El borde superior del cabezal de la bomba tiene que estar situado, como mínimo, 10 cm por debajo el nivel de la supercie del agua. El mejor emplazamiento, en todo caso, es debajo del acuario. Existe aspiración de aire por la instalación de tubos exibles. Vericar la colocación correcta de las conexiones de los tubos exibles; sustituirlos en caso necesario. Alimentación adicional de aire (bomba de membrana). No instalar el difusor de aire cerca del tubo de aspiración. La masa ltrante está muy sucia. Limpiar la masa ltrante. Se ha utilizado una bolsa de red para masas ltrantes como EHEIM MECH / SUBSTRAT pro. Las masas ltrantes de larga duración nunca deben llenarse en bolsas de red o medias de nylon. Este hecho provoca en poco tiempo una pérdida extrema de potencia de la bomba. ...hay aire en el ltro? Posible causa Forma de subsanarla Manguito de cerámica no montado o montado de forma errónea. Montar de forma correcta el manguito de cerámica y, si fuera necesario, sustituirlo. Eje de cerámica roto. Sustituir el eje de cerámica. ...la bomba funciona con mucho ruido76 dansk Mange tak for dit køb af et nyt eksternt EHEIM lter til akvarier i high-tech generationen EHEIM professionel
