NÁVOD K OBSLUZE Professionel 3 1200XLT EHEIM

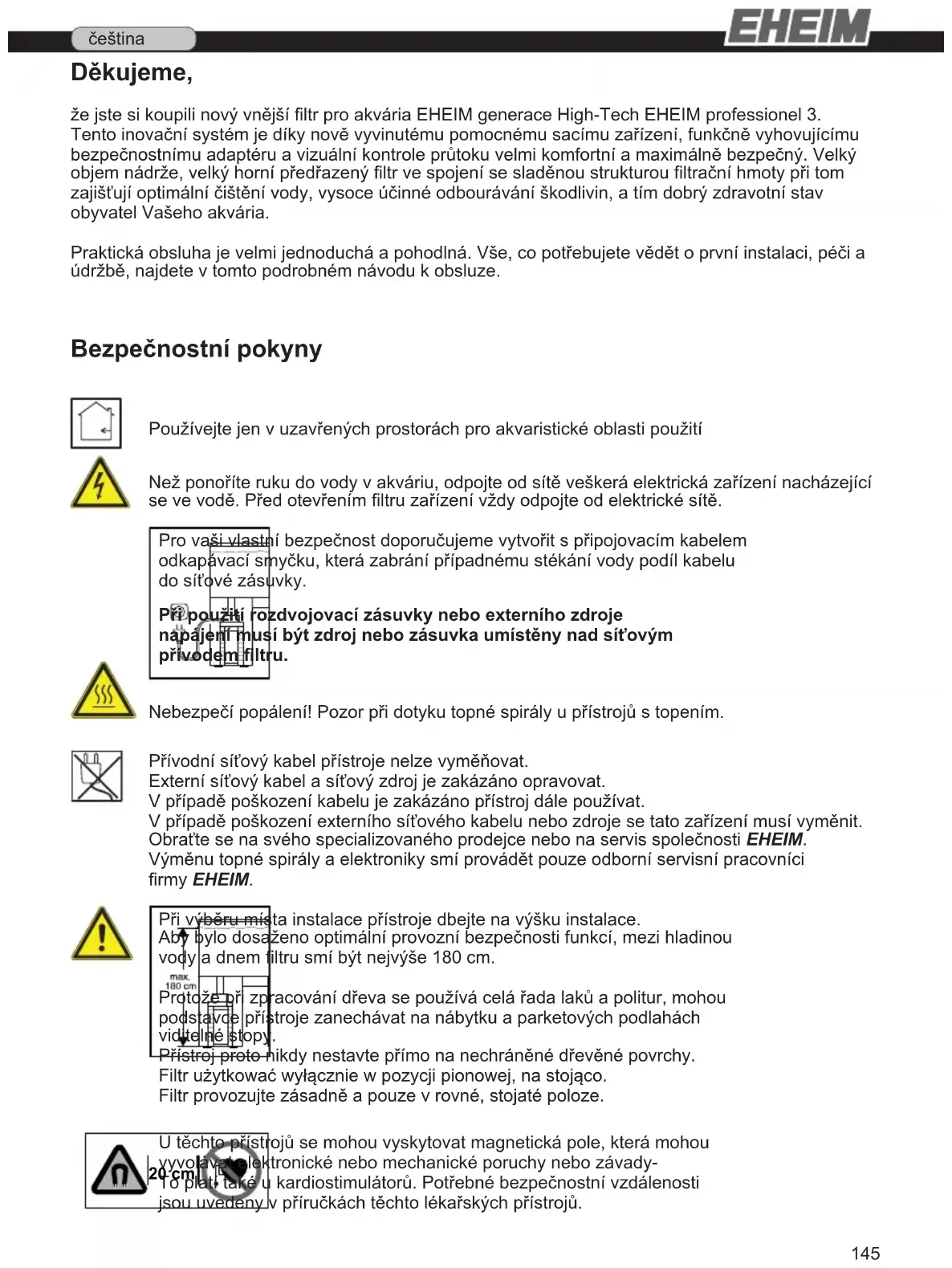

že jste si koupili nový vnější filtr pro akvária EHEIM generace High-Tech EHEIM professionel 3. Tento inovační systém je díky nově vyvinutému pomocnému sacímu zařízení, funkčně vyhovujícímu bezpečnostnímu adaptéru a vizuální kontrole průtoku velmi komfortní a maximálně bezpečný. Velký objem nádrže, velký horní předřazený filtr ve spojení se sladěnou strukturou filtrační hmoty při tom zajišťují optimální čištění vody, vysoce účinné odbourávání škodlivin, a tím dobrý zdravotní stav obyvatel Vašeho akvária.
Praktická obsluha je velmi jednoduchá a pohodlná. Vše, co potřebujete vědět o první instalaci, péči a údržbě, najdete v tomto podrobném návodu k obsluze.
Bezpečnostní pokyny
Používejte jen v uzavřených prostorách pro akvaristické oblasti použití
Než ponoříte ruku do vody v akváriu, odpojte od sítě veškerá elektrická zařízení nacházející se ve vodě. Před otevřením filtru zařízení vždy odpojte od elektrické sítě.
Pro vaši vlastní bezpečnost doporučujeme vytvořit s připojovacím kabelem odkapávací smyčku, která zabrání případnému stékání vody podíl kabelu do síťové zásuvky. Pří použití rozdvojovací zásuvky nebo externího zdroje napájení musí být zdroj nebo zásuvka umístěny nad síťovým přívodem filtru.
Nebezpečí popálení! Pozor při dotyku topné spirály u přístrojů s topením.
Přívodní síťový kabel přístroje nelze vyměňovat.
Externí síťový kabel a síťový zdroj je zakázáno opravovat.
V případě poškození kabelu je zakázáno přístroj dále používat.
V případě poškození externího síťového kabelu nebo zdroje se tato zařízení musí vyměnit.
Obratte se na svého specializovaného prodejce nebo na servis společnosti EHEIM.
Výměnu topné spirály a elektroniky smí provádět pouze odborní servisní pracovníci firmy EHEIM.
Při výběru místa instalace přístroje dbejte na výšku instalace. Aby bylo dosaženo optimální provozní bezpečnosti funkcí, mezi hladinou vody a dnem filtru smí být nejvýše 180 cm. max. 180 cm Protože př zpracování dřeva se používá celá řada laků a politur, mohou podstavce přístroje zanechávat na nábytku a parketových podlahách vid telné stopy. Přístroj proto nikdy nestavte přímo na nechráněné dřevěné povrchy. Filtr użytkować wyłącznie w pozycji pionowej, na stojaco. Filtr provozujte zásadně a pouze v rovné, stojaté poloze.
U těchto přístrojů se mohou vyskytovat magnetická pole, která mohou vyvolávat elektronické nebo mechanické poruchy nebo závady-20 cm. To plat také u kardiostimulátorů. Potřebné bezpečnostní vzdálenosti jsou uvedeny v příručkách těchto lékařských přístrojů.
Při provádění údržby hrozí riziko zhmoždění prstů v důsledku působení velkých magnetických sil.
Produkt byl vyzkoušen podle příslušných národních předpisů a směrnic a odpovídá normám EU.
Tento přístroj není určen k tomu, aby jej používaly osoby (včetně dětí) s omezenými fyzickými, senzorickými či duševními schopnostmi anebo s nedostatečnými ušenostmi a/nebo nedostatečnými vědomostmi. To je možné pouze za přímého dohledu osoby zodpovědné za bezpečnost anebo po instrukci takovouto osobou, jak přístroj používat. Dávejte pozor na děti, aby si s přístrojem nehrály.
Přístroj ani jeho části nemyjte v myčce. Ani přístroj ani jeho části nejsou odolné proti vlivům mytí v myčce.
Tento produkt nevyhazujte do normálního domovního odpadu. Odevzdejte jej do místní sběrny resp. do místa pro likvidaci odpadu.
Vnější filtr pro akvária 2080
Provedení:
viz typový štítek na horní části filtru
Technické změny vyhrazeny.
Obsah Strana
Definice pojmů, jednotlivé součásti / rozsah dodávky 147
Instalace hadice 147
Instalace filtru 147-148
Plnění filtračních hmot 148-149
Uvedení filtru do chodu 149
Údržba a péče 149-151
Co dělat, když... 151-154
Obecný popis funkce
Vnější filtr pro akvária EHEIM professionel 3 čistí akvarijní vodu v uzavřeném cirkulačním okruhu. Dvě sací vedení umožňují individuální volbu oblastí odsávání v akváriu. Vestavěné bezúdržbové čerpadlo při tom zajišťuje permanentní cirkulaci: Voda je z akvária vedena různými filtračními vrstvami, kde dochází k její mechanické, biologické nebo adsorpční filtraci, a následně teče zpět do akvária. Pro správnou funkci filtru je nutné, aby byl po spuštění vypuštěn vzduch ze systému, což snadno provedete s pomocí zabudovaného pomocného sacího zařízení.
Upozornění: Optimálního výkonu filtru a bezporuchové funkce dosáhnete pouze při používání originálních filtračních hmot EHEIM (viz kapitolu „Plnění filtračních hmot“).
Definice pojmu, jednotlivé soucásti / rozsah dodávky
- hadicová pojistka, 2. bezpečnostní adaptér s integrovanými uzavíracími kohouty, 3. uzavírací páka, 4. indikátor, 5. červená závora, 6. hlava čerpadla, 7. pomocné sací zařízení, 8. sací hrdlo, 9. profilové těsnění, 10. těsnící kroužky (předřazený filtr), 11. filtrační síťka (modrá), 12. předřazený filtr, 13. krycí mřížka, 14. filtrační rouno (bílé), 15. filtrační vložky, 16. transportní miska pro předřazený filtr, 17. vyklápěcí uzávěr, 18. filtrační nádržka, 19. transportní kolečka, 20. dělicí přepážka, 21. víko indikátoru, 22. skříň indikátoru, 23. pružina s plovákem, 24. opěrný kroužek, 25. těsnící kroužek, 26. sací trubka (2 x), 27. sací koš (2 x), 28. přísavka s upínací objímkou, 29. výtokový oblouk, 30. trubka s tryskami, 31. hadice.
Vybalení
Při vybalování zkontrolujte, zda byly dodány všechny součásti. Příslušenství pro instalaci je částečně zabaleno ve filtrační nádržce.
- Vykloňte všechny čtyři vyklápěcí uzávěry na hlavě filtru, posuňte je nahoru a vyklopte. Odmontujte hlavu čerpadla (viz bod 7). Z nádrže vyjměte krycí mřížku a filtrační rouno (bílé) (viz bod 8). Filtrační vložky vytáhněte za třmen (viz bod 9).
Instalace hadice
1 Na každou sací trubku nasuňte sací koš a s pomocí přísavek je namontujte na požadovaná místa v akváriu..
2 Výtokový oblouk a trubka s tryskami se spojí krátkým kouskem hadice a rovněž se přísavkami upevní na vnitřní stěnu jímky. Přiložená zátka pro otevřenou stranu trubky s tryskami se nasadí teprve tehdy, když filtr pracuje.
Tip: V závislosti na požadované intenzitě povrchového pohybu lze trubku s tryskami instalovat bud pod vodní hladinu nebo na ni. Hadice zkrat'te na potřebnou délku a nasuňte je min. 1 cm na sací trubku a výtokový oblouk. Dbejte na to, abyste hadice položili co nejkratší, aby nebyly prověšené nebo zlomené. Prověšené hadice mohou proces nasávání značně ztížit.
Tip: Případné zlomy hadice lze opět vyrovnat, když hadici zvláčníte v teplé vodě.
3 Hadice od sacích trubek napojte na levý a pravý nátrubek (označení ▼) a výtokový oblouk spojte se středním hadicovým nátrubkem (označení ▲) na adaptéru. Všechny tři konce hadice nasuňte na doraz (v případě potřeby hadici nejprve zvláčněte v teplé vodě).
4 Pak položte dvoudílnou hadicovou pojistku kolem namontovaných konců tak, aby zcela přiléhala k adaptéru, zavěste ji po stranách a sepněte dohromady.
Upozornění: Používejte zásadně originální hadice EHEIM. V pravidelných časových intervalech kontrolujte pevnost veškerých hadicových spojení.
Instalace filtru
5 Při volbě stanoviště filtru dbejte na předepsaný výškový odstup. Abyste docílili optimální funkční spolehlivosti, smí být vzdálenost mezi vodní hladinou a filtrovaným dnem max. 180 cm. Horní hrana hlavy čerpadla by však měla být minimálně 10 cm pod vodní hladinou. Lepší je umístění pod akváriem.
Tip: Vnější filtr EHEIM professionel 3 má čtyři transportní kolečka. Lehkým nakloněním lze filtr pohodlně umístit do spodní skříně. V postaveném stavu jsou kolečka odlehčená.
Upozornění: Protože se při zpracování dřeva používá množství laků a politur, mohou nohy přístroje zanechávat v důsledku chemické reakce viditelné stopy na nábytku a parketových podlahách. Přístroj byste proto neměli stavbě na dřevěné povrchy bez ochranné podložky.
Pozor: Filtr provozujte zásadně v postavené poloze!
Plnění filtračních hmot
Odmontování adaptéru
6 Uzavírací páku na adaptéru otočte do polohy“off”. Červenou závoru stiskněte dohromady (lze ji stisknout pouze v případě, že uzavírací páka je v poloze „off“!); bezpečnostní adaptér vyskočí z pojistky a lze jej odejmout.
Otevření filtru
7 Všechny čtyři vyklápěcí uzávěry na filtrační nádržce vykloňte, vysuňte je nahoru a vyklopte. Odmontujte hlavu čerpadla.
8 Z nádržky vyjměte předřazený filtr, krycí mřížku a filtrační roundo (bílé).
9 Filtrační vložky vytáhněte za třmen. Zapuštěná držadla lze vytáhnout nahoru.
Plnění
Aby byla zajištěna optimální a bezporuchová funkce Vašeho vnějšího filtru EHEIM professionel 3, doporučujeme Vám použití originálních filtračních hmot EHEIM. Pouze tyto hmoty jsou přesně sladěny s vnějším filtrem EHEIM, poskytují čisticím bakteriím ideální prostředí pro kolonizaci a pečují o čistou a zdravou vodu v akváriu. Příslušnou sadu Media-Set pro filtr EHEIM professionel 3 dostanete u svého prodejce akvarijních potřeb pod objednacím číslem 2520800.
10 Nejspodnější filtrační vložku naplňte těsně pod okraj hmotou EHFIMECH. Druhou a třetí filtrační vložku naplňte těsně pod okraj hmotou SUBSTRAT pro.
Pozor: Filtrační vložky nesmí být přeplněné, protože by jinak na k sobě těsně nedoléhaly!
11 Pak filtrační hmotu ve filtrační vložce za současného míchání vypláchněte pod tekoucí vodou, až již nebude patrné zkalení vody.
12 Filtrační vložku naplněnou hmotou EHFIMECH nejprve vsad'te opět do filtrační nádržky a silně ji přitlačte dolů na opěrná žebra.
13 Druhou a třetí filtrační vložku (obě naplněné hmotou SUBSTRAT pro) po vypláchnutí rovněž vložte do filtru. Držadla opět zapust'te a dbejte na to, aby filtrační vložky ležely na sobě a lícovaly.
14 Pak položte bílé filtrační roundo na horní filtrační vložku tak, aby bylo umístěno na zasunutém držadle.
Pozor: Bílé filtrační rouno nesmí ležet pod držadlem!
- Krycí mřížku položte na bílé filtrační rouno.
Předrazený filtr
Funkce: Předřazený filtr zachycuje hrubé nečistoty z akvarijní vody tak, aby filtračními vložkami proudila již předfiltrovaná voda. Tím se podstatně snižuje znečišťování filtračních vložek a je zajištěna vysoká účinnost biologického odbourávání škodlivin a vysoká životnost filtrů. Předřazený filtr se snadno demontuje. Aby bylo čištění předřazeného filtru v meziintervalech ještě jednodušší, je součástí dodávky transportní miska pro předřazený filtr.
15 Předřazený filtr s modrou filtrační síťkou vložte do filtrační nádržky tak, aby přepad byl nad dělicí přepážkou.
Upozornění: Nasávání funguje pouze tehdy, když je předřazený filtr vyprázdněný!
Filtr zavřete, vložte bezpečnostní adaptér
16 Zkontrolujte správné uložení profilového těsnění na hlavě čerpadla a těsnění na předrazeném filtru a v případě potřeby odstraňte nečistoty. U těsnicí plochy na horní hraně nádrže rovněž zkontrolujte nečistoty a v případě potřeby ji očistěte a lehce namažte sprejem pro údržbu EHEIM Pflegespray, objednací číslo 400 100 0.
- Hlavu čerpadla nasadte na filtrační nádržku a zavřete všechny čtyři vyklápěcí uzávěry.
17 Bezpečnostní adaptér zasunujte lehkým tlakem do hlavy čerpadla, až slyšitelně zaklapne. Při zasunování adaptéru musí být uzavírací páka v poloze „off”, jinak bude bezpečnostní mechanismus bránit zaklapnutí adaptéru.
Uvedení filtru do chodu
18 Před spuštěním je třeba nejprve uzavírací páku na bezpečnostním adaptéru otočit do polohy „on“. Tím se otevřou tři uzavírací kohouty. Nelze-li uzavírací páku otočit do polohy „on“, není bezpečnostní adaptér správně namontovaný v hlavě čerpadla. Opakujte znovu operaci 17.
19 Několikrát silně stiskněte pomocné sací zařízení, až se filtrační nádržka samočinně naplní vodou. Po naplnění nádržky lze zapojit síťovou zástrčku a filtr uvést do chodu. Dbejte na to, aby trubka s tryskami byla během plnění (výtlačná strana) nad vodní hladinou, aby se přístroj optimálně odvzdušnil.
Pozor: Při určitém způsobu položení hadic se může stát, že se nejprve naplní jedna z nich. V tom prípadé stiskněte naplněné saci potrubi nakrátko silně prsty, až se naplní prázdná hadice.
- Pak nasuňte uzavírací zátku na otevřený konec trubky s tryskami.
Regulace průtoku
20 Pro nastavení výkonu filtru na straně výtlaku podle prání otáčejte uzavírací pákou na bezpečnostním adaptéru pomalu ve směru „off“. Plovák v průzoru při tom ukazuje aktuální p růtok vody.
Kontrolní indikátor
21 Indikátor informuje neustále o protékající vodě, a tím signalizuje případné poruchy.
otýká-li se plovák červeného pruhu značení, nedosahuje se již plného výkonu a strační systém je nutno zkontrolovat. (viz „Co dělat, když...”, strana 8-11).
Údržba a péče
- Nejprve dejte uzavírací páku na bezpečnostním adaptéru do polohy „off“ (viz operaci 20). Pak vytáhněte síťovou zástrčku ze zásuvky. Odmontujte bezpečnostní adaptér (viz operaci 6).
- Filtr nakloňte na prohlubních držadla lehce dopředu a vytáhněte jej na transportních kolečkách ze spodní skříně. Otevřete všechny čtyři vyklápěcí uzávěry a vyjměte hlavu čerpadla.
Mezičištění (předřazený filtr)
22 Předřazený filtr vytáhněte za obě držadla z nádržky a vložte jej do transportní misky. Předřazený filtr vyprázdněte a modrou filtrační síťku důkladně vypláchněte pod tekoucí vlažnou vodou, až již nebude patrné zakalení vody.
- Z nádržky vyjměte krycí mřížku a zkontrolujte, zda je bílé filtrační rouno silně znečištěné, v případě potřeby jej vyměňte. Bílé filtrační rouno slouží k mechanické jemné filtraci. Protože částečky nečistot nelze z filtračního rouna zcela vyprat, smí se rouno použít pouze jednou. Používejte vždy nové filtrační rouno (objednací číslo 2616802).
- Předřazený filtr opět vložte do filtrační nádržky. Zkontrolujte těsnění na hlavě čerpadla a horní hranu nádržky, odstraňte případné nečistoty. Hlavu čerpadla nasadťe. Zavřete všechny čtyři vyklápěcí uzávěry. Opět namontujte bezpečnostní adaptér (viz operaci 17).
- Uzavírací páku otočte do polohy „on“ (viz operaci 18) a několikrát stiskněte pomocné sací zařízení (viz operaci 19). Pak přístroj uveďte do chodu zapojením zástrčky do sítě.
Hlavní čištění
- Předřazený filtr, krycí mřížku, filtrační rouno a všechny tři filtrační vložky vyjměte z filtrační nádržky. Filtrační hmotu ve filtrační vložce důkladně propláchněte pod tekoucí vlažnou vodou, až již nebude patrné zakalení vody. Bílé filtrační rouno slouží k jemné mechanické filtraci. Protože částečky nečistot zachycené filtračním rounem již nelze beze zbytku vyprat, je dovoleno použít filtrační rouno pouze jednou. Použijte vždy nové filtrační rouno (objednací číslo 2616802).
Modrou filtrační síťku (objednací číslo 2616802) lze použít znovu 2 – 3 krát. Před opětovným použitím ji šetrně vyperte pod tekoucí vodou, aby zůstaly zachovány bakterie, které se zde usídlily.
Tip: Při výměně hmoty SUBSTRAT pro smíchejte cca 1/3 použité filtrační hmoty s novým materiálem, aby se kultury bakterií rychleji rozmnožily.
- Filtrační nádržku vymyjte a pak do ní opět vsuňte filtrační vložky. Nejspodnější filtrační vložku přitiskněte na opěrná žebra a dbejte na to, aby každá následující filtrační vložka vždy dobře seděla na předchozí. Pak položte na horní filtrační vložku nové filtrační rouno. Držadlo při tom musí být zasunuté. Na rouno položte krycí mřížku a vložte předřazený filtr.
Pozor: Bílé filtrační rouno se nesmí vkládat pod držadlo filtrační vložky.
- Zkontrolujte, zda horní hrana filtru a profilové těsnění v horní části filtru nejsou znečištěné či poškozené. Profilové těsnění v případě potřeby vyměňte. Horní hranu nádržky lehce nastříkejte sprejem EHEIM Pflegespray (objednací číslo 4001000), nasadťte horní část filtru a zavřete všechny čtyři vyklápěcí uzávěry. Filtr postavte do spodní skříně.
- Opěr vložte bezpečnostní adaptér (viz operaci 17).
Upozornění: V pravidelných časových intervalech kontrolujte těsnost veškerých hadicových spojení.
- Aby se nádržka naplnila vodou, je třeba několikerým stisknutím pomocného sacího zařízení obnovit cirkulaci vody. Pak filtr uveďte do chodu zapojením zástrčky do sítě.
Uupozornění: Sání funguje pouze v případě, že je předřazený filtr vyprázdněný!
Čištění hadic
Hadice pravidelně čistěte univerzálním čisticím kartáčkem EHEIM (objednací číslo 4005570).
Čištění komory čerpadla
23 Otočením závěrného prstence otevřete víko čerpadla a sejměte jej.
Upozornění: Magnetické pole těchto přístrojů může vyvolat elektronické nebo mechanické poruchy nebo poškození jiných přístrojů. To platí i pro kardiostimulátory. Potřebné bezpečnostní odstupy najdete v příručkách k těmto lékařským přístrojům.
Pozor: Při údržbě hrozí nebezpečí pohmoždění prstů v důsledku silných magnetických sil. čerpadla vytahujte nejlépe kleštěmi.
24 Z komory čerpadla vytáhněte rotor čerpadla.
25 Keramickou osu opatrně opláchněte (nebezpečí zlomení) a všechny součásti včetně komory čerpadla, mazacího kanálu a víka čerpadla očistěte měkkým kartáčkem (čisticí sada, objednací číslo 4009560).
- Všechny součásti opět namontujte a komoru čerpadla uzavřete otočením závěrného prstence.
Čištění indikátoru
- Odmontujte bezpečnostní adaptér (viz operaci 6). Vyprázdněte veškeré hadice. Teprve pak otevřete hadicovou pojistku a hadice odpojte od bezpečnostního adaptéru.
26 Západky na zadní straně bezpečnostního adaptéru smáčkněte a víko indikátoru sejměte směrem dopředu.
27 Pak víko indikátoru nasad'te výše a použijte jej k vypáčení skříně indikátoru z bezpečnostního adaptéru.
28 Vyjměte skřín indikátoru.
29 Opatrně sejměte opěrný kroužek a plovák s pružinou vyjměte ze skříně indikátoru.
Dávejte pozor, abyste nepoškodili pružinu. Skřín indikátoru vyčistěte čisticím kartáčkem objednací číslo 4009560. Plovák s pružinou opět vložte a fixujte opěrným kroužkem. Skřín indikátoru opět na-montujte do bezpečnostního adaptéru a víko indikátoru zatlačte tak, až západky zaklapnou.
Těsnění
Všechna těsnění nastříkejte při každém čištění sprejem EHEIM Pflegespray, objednací číslo 4001000. Tím zachováte dlouhodobě vláčnost těsnění a zvýšíte jejich životnost. V případě poškození je nutno těsnění vyměnit (viz seznam náhradních dílů).
Co dělat, když ...
Nebezpečí!
Při pracích na filtru dbejte na to, aby do elektrických rozhraní nepronikla voda. Vytáhněte sítovou zástrčku!
Při problémech si vyhledejte v internetu naše stránky www.eheim.de.
...Horní část filtru nelze zavřít
| Příčina | Odstranění |
| Filtrační vložky namontovány ve špatné poloze | Filtrační vložky a předřazený filtr vsuňte tak, aby ležely v zákrytu nad sebou. |
| Přeplněné filtrační vložky Filtrační vložky nepřeplňujte. V případě potřeby dotykové plochy vyčistěte. | |
| Nesprávně namontovaná dělicí přepážka | Dělicí přepážku zasuňte do filtrační nádržky tak, aby správně zaklapla. |
| Nesprávně namontované profilové těsnění | Těsnění vložte správně do drážky horní části filtru k tomu určené. Zkontrolujte, zda není poškozené, v případě potřeby vyměňte |
...Filtr je v horní části netěsný
| Příčina | Odstranění |
| Nejsou správně uzavřené vyklápěcí uzávěry | Všechny vyklápěcí uzávěry správně zavřete |
| Znečištěné těsnicí plochy nebo profilové těsnění | Těsnicí plochy vyčistěte a lehce nastříkejte sprejem EHEIM Silikonfettspray objednací číslo 4001000 |
| Chybí těsnění, příp. je poškozené nebo špatně vložené | Těsnění vložte správně resp. jej vyměňte |
...Pomocné sací zařízení nefunguje
| Příčina | Odstranění |
| Klapka primárního filtru není uzavřená | Zkontrolujte, zda klapka a její okolí nejsou znecištené,v prípade potreby vycisteteZkontrolujte správné uložení ventilové klapky |
| Předřazený filtr je naplněný vodou. | Předřazený filtr vyprázdněte a opakujte proces sání. Sání funguje pouze, když je předřazený filtr vyprázdněný!!! |
...Výkon čerpadla silně poklesl
| Příčina | Odstranění |
| Nesprávná poloha páky bezpečnostního adaptéru | Zkontrolujte polohu páky a v případě potřeby ji opravte |
| Znečištěný bezpečnostní adaptér | Bezpečnostní adaptér vymontujte. Otevřete uzavírací páku a otvory vyčistěte čisticím kartáčkem (objednací číslo 4005570) |
| Instalace hadic Zkontrolujte, zda hadice nejsou zlomené resp. zda někde není silně zmenšený průřez | |
| Znečištěná instalace hadic V pravidelných časových intervalech čistěte instalaci hadic, tj. protáhněte univerzální čisticí kartáček (objednací číslo 4005570) sacím a výtlačným potrubím resp. sacími trubkami a trubkou s tryskami | |
| Jen jedno sací potrubí je naplněno vodou | Sací potrubí, které je naplněno vodou, stlačte prsty, až se druhé sací potrubí také naplní vodou |
| Ucpaný sací koš Odstraňte hrubé nečistoty, vyčistěte filtrační koš | |
| Silně znečištěná filtrační hmota | Vyčistěte filtrační hmotu |
| Filtrační hmoty jako např. EHEIM MECH / SUBSTRAT pro jsou naplněny v síťce | Dlouhodobé filtrační hmoty nikdy neplňte do sítěných sáčků nebo nylononových punčoch. To vede v krátké době k extrémnímu poklesu výkonu čerpadla. |
| Filtrační hmota není správně vyčištěná | Filtrační hmotu při čištění vyjměte z koše na filtrační hmotu a propláchněte ji vlažnou vodou |
| Špatná struktura filtrační hmoty | Zkontrolujte, zda struktura filtrační hmoty umožňuje námi doporučené vrstvené filtrování. Nejspodnější filtrační vložku naplňte těsně pod okraj hmotou EHEIM MECH. Obě zbývající filtrační vložky naplňte rovněž těsně pod okraj hmotou SUBSTRAT pro. Bílé filtrační rouno nikdy nepokládejte pod držadlo. |
| Špatně vložené filtrační rouno | Po vložení horní filtrační vložky zasuňte držadlo a bílé filtrační rouno položte na něj |
| Filtrační rouno nebylo vyměněno | Filtrační rouno je nutno měnit při každém čištění (objednací číslo 2616802) |
| Znečištěné čerpadlo Vyčistěte | komoru čerpadla, chladicí a mazací kanál sadou čisticích kartáčků (objednací číslo 4009560) (viz kap. „Údržba a péče“) |
| Nesprávná cirkulace vody Filtr | uveďte do chodu nasátím (viz popis v návodu). Dbejte na to, aby vratný tok vody (výtlačná strana) byl během plnění nad vodní hladinou, aby došlo k optimálnímu odvzdušnění přístroje. |
| Na hadicovém systému je nainstalováno příliš mnoho příslušenství | Připojené příslušenství snižuje výkon filtru. Zkontrolujte situaci a v případě potřeby odstraňte zbytečné příslušenství nebo jej zapojte přes zvláštní vodní okruh. |
...čerpadlo vydává za chodu silný hluk
| Příčina | Odstranění |
| Keramické pouzdro není instalováno, nebo je instalováno chybně | Keramické pouzdro správně instalujte a případně vyměňte. |
| Keramická osa prasklá Vyměňte keramickou osu. | |
...Vzduch ve filtru
| Příčina | Odstranění |
| Umístění filtru Horní hrana hlavy čerpadla by měla být alespoň 10 cm pod vodní hladinou.Lepší je umístění pod akváriem. | |
| Instalací hadic se nasává vzduch | Zkontrolujte těsnost hadicových spojení, hadice v případě potřeby vyměňte. |
| Přídavný přívod vzduchu (membránové čerpadlo) | Výstup neinstalujte v blízkosti sací trubky |
| Silně znečištěné filtrační hmoty | Vyčistěte filtrační hmoty |
| Filtrační hmoty jako např.EHEIM MECH / SUBSTRAT pro jsou naplněné v síťkách. | Dlouhodobá filtrační média se nikdy neplní do sítěných sáčků nebo nylononových punčoch. To vede v krátké době k extrémnímu poklesu výkonu čerpadla. |
...Čerpadlo neběží
| Příčina | Odstranění |
| Chybí napájení ze sítě Zapojte | zástrčku do sítě |
| Zlomená osa Vyměňte osu (viz seznam náhradních dílů) | |
| Chybí rotor čerpadla resp. je zablokovaný kamínkem, ulitou apod. | Namontujte rotor čerpadla, vyčistěte komoru čerpadla |
slovenčina
Dakujeme,
Filtr provozujte zásadně a pouze v rovné, stojaté poloze. Filter zásadne prevádzkovat' iba v stojatej polohe.
Vonkajší filter pre akvária 2080
Vyhotovenie:
Údržba a starostlivost 159-161
Co robit, ked... 161-163
filtracných hmôt EHEIM (vid kapitolu „Plnenie filtracných hmôt“).
6 Uzatváraciu páku na adaptéri otočte do polohy "off". Červenú závoru stlačte dohromady (možno ju stlačit' iba v prípade, že uzatváracia páka je v polohe „off"!); bezpečnostný adaptér vyskočí z poistky a je možné ho odstránit'.
Otvorenie filtra
Pozor: Biele filtračné rúno nesmie ležat pod držadlom!
Filter zatvorte, vložte bezpečnostný adaptér
18 Pred spustením je potrebné najprv uzatváraciu páku na bezpečnostnom adaptéri otočit' do polohy „on“. Tým sa otvoria tri uzatváracie kohútky. Ak nie je možné uzatváraciu páku otočit' do polohy „on“, nie je bezpečnostný adaptér správne namontovaný v hlave čerpadla. Opakujte znovu operáciu 17.
Údržba a starostlivost'
- Najprv dajte uzatváraciu páku na bezpečnostnom adaptéri do polohy „off“ (vid' operácia 20). Potom vytiahnite sieťovú zástrčku zo zásuvky. Odmontujte bezpečnostný adaptér (vid' operácia 6).
Pozor: Biele filtračné rúno sa nesmie vkladat pod držadlo filtračnej vložky.
Hadice pravidelne čistite univerzálnou čistiacou kefkou EHEIM (objednávacie číslo 4005570).
Čistenie komory čerpadla
23 Otočením záverného prstenca otvorte veko čerpadla a odstráňte ho.
24 Z komory čerpadla vytiahnite rotor čerpadla.
Dávajte pozor, aby ste nepoškodili pružinu. Skriňu indikátora vyčistite čistiacou kefkou objednávacie číslo 4009560. Plavák s pružinou opät' vložte a fixujte operným krúžkom. Skriňu indikátora opät' na- montujte do bezpečnostného adaptéra a veko indikátora zatlačte tak, až západky zaklapnú.
Tesnenie
...Výkon čerpadla silne poklesol
...čerpadlo vydáva za chodu silný hluk
Technické zmeny vyhrazeny.
slovenčina
