| Typ produktu | Zewnętrzny filtr do akwarium |
| Marka | EHEIM |
| Model | Professional 3 1200XLT |
| Kategoria | Filtr wodny |
| Rodzaj filtracji | Mechaniczna, biologiczna, adsorpcyjna |
| Liczba koszyków filtracyjnych | 3 |
| System zalewania | Wbudowany, za pomocą ręcznej pompy |
| Wskaźnik przepływu | Pływak z czerwonym znaczkiem |
| Filtek wstępny | Tak, z wyjmowanym niebieskim wkładem filtracyjnym |
| Zasilanie elektryczne | 220-240 V, 50/60 Hz |
| Maksymalna wysokość montażu | 180 cm między powierzchnią wody a dnem filtra |
| Zalecane media filtracyjne | EHFIMECH, SUBSTRAT pro (oryginalne EHEIM) |
| Konserwacja filtra wstępnego | Regularnie czyścić niebieski wkład filtracyjny ciepłą wodą |
| Konserwacja mediów filtracyjnych | Opłukać koszyki ciepłą wodą, wymieniać białą włókninę przy każdym czyszczeniu |
| Czyszczenie pompy | Zdemontować komorę, wyczyścić wałek i wirnik miękką szczoteczką |
| Czyszczenie węży | Za pomocą uniwersalnej szczotki do czyszczenia EHEIM (nr ref. 4005570) |
| Bezpieczeństwo | Adapter bezpieczeństwa z wbudowanymi zaworami, zatrzymanie przed otwarciem |
| Materiał zbiornika | Wytrzymały plastik |
| Dołączone akcesoria | Węże, kratki wlotowe, przyssawki, rura z dyszami, zacisk do węży |
| Kraj produkcji | Niemcy |
| Serwis posprzedażowy | EHEIM GmbH & Co. KG, Plochinger Str. 54, 73779 Deizisau, Germany |
Często zadawane pytania - Professionel 3 1200XLT EHEIM
Pytania użytkowników dotyczące Professionel 3 1200XLT EHEIM
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Filtr wody w formacie PDF za darmo! Znajdź swoją instrukcję Professionel 3 1200XLT - EHEIM i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. Professionel 3 1200XLT marki EHEIM.
INSTRUKCJA OBSŁUGI Professionel 3 1200XLT EHEIM

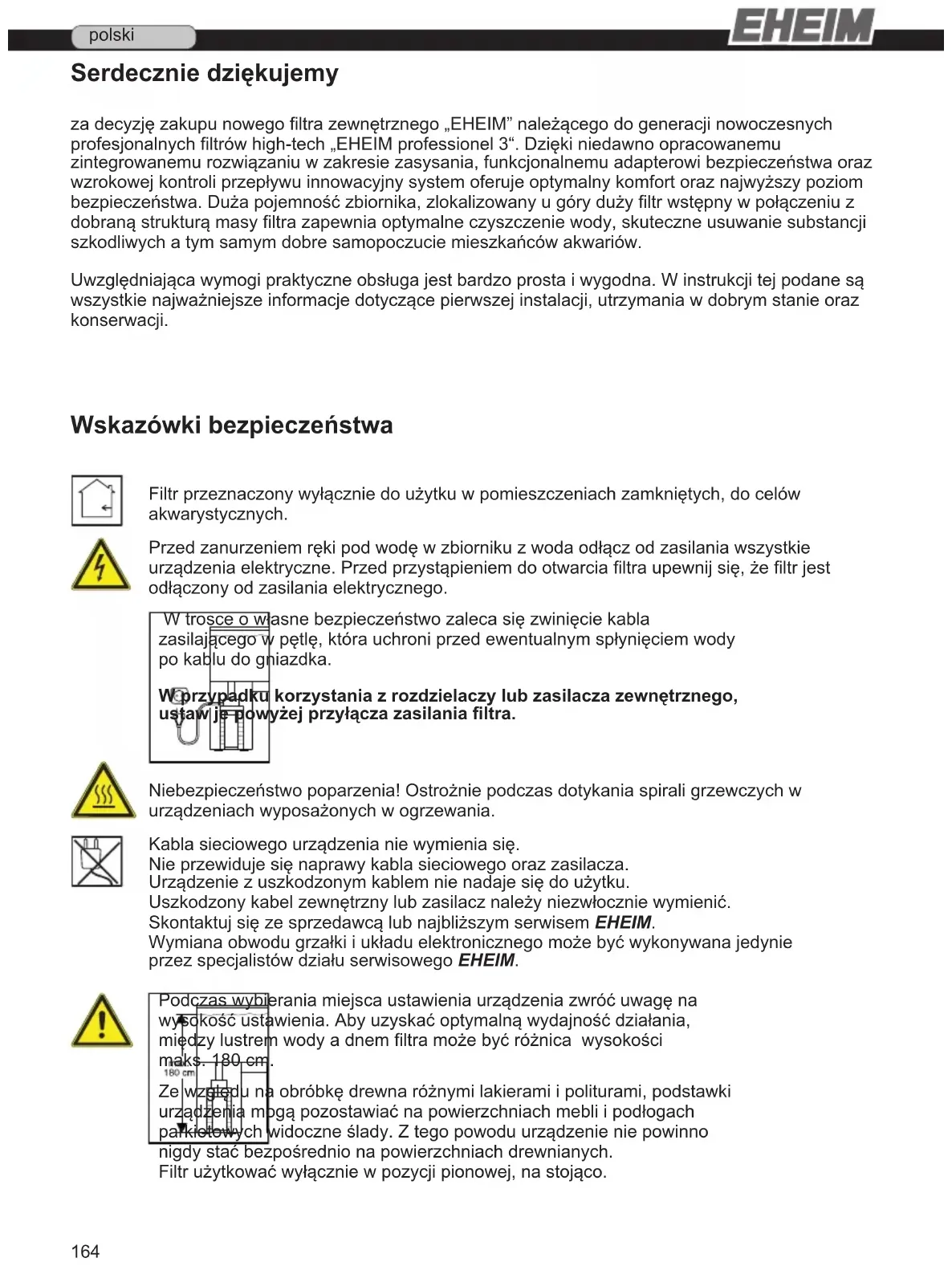

Serdecznie dziękujemy
za decyzję zakupu nowego filtra zewnętrznego „EHEIM” należącego do generacji nowoczesnych profesjonalnych filtrów high-tech „EHEIM professionel 3“. Dzięki niedawno opracowanemu zintegrowanemu rozwiązaniu w zakresie zasysania, funkcjonalnemu adapterowi bezpieczeństwa oraz wzrokowej kontroli przepływu innowacyjny system oferuje optymalny komfort oraz najwyższy poziom bezpieczeństwa. Duża pojemność zbiornika, zlokalizowany u góry duży filtr wstępny w połączeniu z dobraną strukturą masy filtra zapewnia optymalne czyszczenie wody, skuteczne usuwanie substancji szkodliwych a tym samym dobre samopoczucie mieszkańców akwariów.
Uwzględniająca wymogi praktyczne obsługa jest bardzo prosta i wygodna. W instrukcji tej podane są wszystkie najważniejsze informacje dotyczące pierwszej instalacji, utrzymania w dobrym stanie oraz konserwacji.
Wskazówki bezpieczeństwa
Filtr przeznaczony wyłącznie do użytku w pomieszczeniach zamkniętych, do celów akwarystycznych.
Przed zanurzeniem ręki pod wodę w zbiorniku z woda odłącz od zasilania wszystkie urządzenia elektryczne. Przed przystąpieniem do otwarcia filtra upewnij się, że filtr jest odłączony od zasilania elektrycznego.
W trosce o własne bezpieczeństwo zaleca się zwinięcie kabla zasilającego w pętlę, która uchroni przed ewentualnym spłynięciem wody po kablu do gniazdka. W przypadku korzystania z rozdzielaczy lub zasilacza zewnętrznego, ustaw je powyżej przyłącza zasilania filtra.
Niebezpieczeństwo poparzenia! Ostrożnie podczas dotykania spirali grzewczych w urządzeniach wyposażonych w ogrzewania.
Kabla sieciowego urządzenia nie wymienia się.
Nie przewiduje się naprawy kabla sieciowego oraz zasilacza.
Urządzenie z uszkodzonym kablem nie nadaje się do użytku.
Uszkodzony kabel zewnętrzny lub zasilacz należy niezwłocznie wymienić.
Skontaktuj się ze sprzedawcą lub najbliższym serwisem EHEIM.
Wymiana obwodu grzałki i układu elektronicznego może być wykonywana jedynie przez specjalistów działu serwisowego EHEIM.
Podczas wybierania miejsca ustawienia urządzenia zwrócić uwagę na wysokość ustawienia. Aby uzyskać optymalną wydajność działania, między lustrem wody a dnem filtra może być różnica wysokości
nigdy stać bezpośrednio na powierzchniach drewnianych.
Filtr użytkować wyłącznie w pozycji pionowej, na stojąco.
Urządzenia tego typu wytwarzają pola elektromagnetyczne, które mogą powądować zakłócenia elektroniczne lub mechaniczne lub inne uszkodzenia. Dotyczy to również rozruszników serca. Wymagane odstępy bezpieczeństwa, patrz podręczniki użytkownika tych aparatów medycznych.
Podczas konserwacji występuje zagrożenie zmiażdżenia palców spowodowane wysokimi siłami elektromagnetycznymi.
Produkt jest zgodny ze stosownymi przepisami krajowymi i dyrektywami oraz odpowiada normom UE.
Urządzenie nie jest przewidziane do obsługiwania przez osoby (włącznie z dziećmi) o ograniczonych zdolnościach fizycznych i umysłowych, albo nie posiadających niezbędnego doświadczenia i/lub wiedzy - za wyjątkiem sytuacji, gdy będą one pod nadzorem osoby odpowiedzialnej za bezpieczeństwo lub zostaną odpowiednio przez nią poinstruowane w zakresie prawidłowej obsługi tego urządzenia. Dzieci wymagają nadzorowania, aby upewnić się, że nie bawią się tym urządzeniem.
Urządzenia lub jego elementów nie można myć w zmywarce. Nie przeznaczone do mycia w zmywarkach!
Nie wyrzucać tego produktu wraz ze zwykłymi śmieciami domowymi. Urządzenie oddać do lokalnej zbiornicy odpadów
Zewnętrzny filtr do akwarium 2080
Wykonanie:
patrz tabliczka znamionowa na górnej części filtra
Zastrzega się prawo dokonywania zmian technicznych.
Spis tresci
Strona
Okreslenie pojec, pojedyncze czesci / zakres dostawy 166
Montaz weza 166
Ustawienie filtra 167
Napełnienie masa filtracyjna 167-168
Uruchomienie 168-169
Konserwacja i utrzymanie w dobrym stanie 169-171
Postepowanie w przypadku usterek 171-173
Ogólny opis działania
Profesjonalny filtr zewnętrzny EHEIM professionel 3 oczyszcza wodę w akwariach w systemie zamkniętym. Dzięki swoim dwóm przewodom zasysającym filtr zewnętrzny „professionel 3” pozwala na indywidualne umieszczenie strefy zasysania w akwarium. Zintegrowana i nie wymagająca konserwacji pompa zapewnia stałe krążenie wody. Woda prowadzona jest z akwarium przez różne warstwy filtrujące; w trakcie tego przebiegu woda filtrowana jest metodą mechaniczną, biologiczną lub adsorpcyjną, a następnie odprowadzana do akwarium. Dla prawidłowego funkcjonowania filtra konieczne jest usunięcie przy starcie powietrza z systemu; czynność ta wykonywana jest w prosty sposób poprzez zastosowanie wbudowanego pomocniczego zasysania.
Wskazówka: Optymalną wydajność filtrowania oraz bezawaryjne działania uzyskuje się wyłącznie poprzez zastosowanie oryginalnej masy filtracyjnej EHEIM (patrz rozdział „Napełnianie masą filtracyjną“).
Okreslenie pojec, pojedyncze czesci / zakres dostawy
- Zabezpieczenie kabla, 2. Adapter zabezpieczający ze zintegrowanymi kurkami odcinającymi,
- Dzwignia odcinająca, 4. Wskaznik, 5. Czerwony rygiel blokujący, 6. Głowica pompy,
- Pomocnicze zasysanie, 8.) Króciec zasysający, 9. Uszczelka profilowana, 10. Pierścień uszczelniający (filtr wstępny), 11. Mata filtracyjna (niebieska), 12. Filtr wstępny, 13. Kratka
osłaniająca, 14. Włóknina filtracyjna (biała), 15. Wkłady filtracyjne, 16. Obudowa transportowa filtra wstępnego, 17. Zamknięcia, 18. Zbiornik filtra, 19. Rolki transportowe, 20. Ścianka dzieląca, - Wieczko wskaznika, 22. Obudowa wskaznika, 23. Sprezyna z korpusem pływaka,
- Podtrzymka, 25. Pierścień uszczelniający, 26. Rura zasysająca (2 x), 27. Kosz zasysający (2 x),
- Zasysacz ze strzemiączkiem zaciskowym, 29. Kolanko wylotowe, 30. Rura dyszy, 31. Węże.
Rozpakowanie
Podczas rozpakowania należy sprawdzić, czy dostarczone zostały wszystkie części. Wyposażenie służące do montażu (instalacji) zapakowane jest częściowo w zbiorniku filtra.
- Odchylić wszystkie cztery zamknięcia na głowicy filtra; następnie przesunąć je do góry i odchylić na zewnątrz. Zdjąć głowicę pompy (patrz punkt 7). Wyjąć ze zbiornika filtr wstępny, kratkę osłaniającą oaz włókninę filtracyjną (białą) (patrz punkt 8). Wyciągnąć wkłady filtracyjne chwytając za strzemię (patrz punkt 9).
Instalacja węża
1 Na każdą rurę ssącą nasunąć kosz ssący i przy pomocy uchwytu zamontować kosze w wymaganych miejscach.
2 Kolanko wylotowe oraz zakończoną dyszą rurę połączyć przy pomocy krótkiego kawałka węża i również zamocować przy pomocy ssawek na wewnętrznej ścianie zbiornika. Załączone korki zamykające dla otwartej strony rury z dyszą zakładane są dopiero w chwili, kiedy filtr pracuje.
Rada: W zależności od wymaganego natężenia ruchu na powierzchni zakończona dyszą rura może być instalowana albo poniżej lustra wody albo na powierzchni lustra wody. Przyciąć węże do każdorazowo wymaganej długości i nasunąć na odcinku przynajmniej 1 cm na rurę ssącą oraz kolanko wylotowe. Należy przy tym zwrócić uwagę, aby węże były układane na możliwie jak najkrótszym odcinku oraz aby nie były zgięte i nie zwisały luźno. Zwisające węże mogą zasadniczo utrudnić operację ssania.
Rada: Ewentualnie występujące zagięcia można wyeliminować po tym jak węże stają się elastyczne w ciepłej wodzie.
3 Podłączyć węże rur ssących na lewym i prawym króccu węży adaptera (oznaczenie ▼) a następnie łuk wylotowy połączyć ze środkowym króccem węża (oznaczenie ▲) na adapterze. Wszystkie trzy węże nasunąć do oporu (ewentualnie nadać im wcześniej elastyczność stosując ciepłą wodę).
4 Następnie dwuczęściowe zabezpieczenie węża umieścić całkowicie na adapterze wokół zamontowanych końcówek, zawiesić bocznie i razem ścisnąć.
Wskazówka: Zasadniczo należy stosować oryginalne węże firmy EHEIM. Sprawdzać regularne wszystkie połączenia węży pod kątem ich prawidłowego osadzenia.
Ustawienie filtra
5 Przy wyborze lokalizacji filtra zwracać uwagę na wymaganą różnicę wysokości. Dla uzyskania optymalnego bezpieczeństwa działania odstęp pomiędzy powierzchnią wody oraz dnem filtra powinien wynosić maks. 180 cm. Górna krawędź głowicy pompy powinna jednak znajdować się przynajmniej 10 cm poniżej powierzchni wody. Lepsze jest umieszczenie poniżej akwarium.
Rada: Filtr zewnętrzny „EHEIM professionel 3” dysponuje 4 rolkami transportowymi. Poprzez lekkie przechylenie filtr daje się z łatwością umieścić w szafce podstawy. W pozycji stojącej rolki są odciążone.
Wskazówka: W związku z tym, że przy obróbce drewna stosuje się szereg lakierów i politur, stopki mebli mogą pozostawiać na meblach lub na podłogach parkietowych czarne ślady powstałe w wyniku reakcji chemicznych. W związku z tym na powierzchniach drewnianych filtra nie należy ustawiać bez podkładki.
Uwaga: Filtr należy eksploatować w pozycji stojącej (pionowej)!
Napełnianie masą filtrująca
Zdjąć adapter
6 Dźwignię odcinającą na adapterze obrócić do położenia "off". Nacisnąć czerwony rygiel blokujący. (można go nacisnąć tylko wtedy, kiedy dźwignia odcinająca ustawiona jest w położeniu "off"!); Adapter bezpieczeństwa wysuwa się ze swojego zabezpieczenia i może zostać wyjęty.
Otwarcie filtra
7 Odchylić wszystkie cztery zamknięcia na zbiorniku filtra. Przesunąć do góry, a następnie odchylić na zewnątrz. Zdjąć głowicę pompy.
8 Wyjąć ze zbiornika filtr wstępny, kratkę osłaniającą oraz włókninę filtrującą (białą)
9 Pociągając za rączkę wysunąć wkłady filtrujące. Obniżoną rączkę z uchwytem można wyciągnąć do góry.
Napełnianie
Dla zapewnienia optymalnego i bezawaryjnego funkcjonowania filtra zewnętrznego EHEIM profes- sionel 3 zalecamy stosowanie oryginalnej masy filtracyjnej EHEIM. Tylko te masy przystosowane są dokładnie do filtra zewnętrznego EHEIM. Zapewniają optymalne warunki osadzania się bakterii czyszczących i dają gwarancję czystej i zdrowej wody akwariowej. Odpowiedni zestaw „Media-Set: dla filtra EHEIM professionel 3 nabyć można pod numerem katalogowym 2520800 w specjalistycznym sklepie z artykułami zoologicznymi.
10 Najniższą wkładkę filtrującą napełnić do poziomu tuż poniżej krawędzi masą EHFIMECH. Drugi i trzeci wkład filtrujący napełnić do poziomu tuż poniżej krawędzi masą SUBSTRAT.
Uwaga: Nie wolno umieszczać zbyt dużo masy, ponieważ w przeciwnym wypadu wkłady ce nie będą dokładnie na sobie osadzone!
11 Następnie masę filtrującą we wkładzie filtrującym przepłukać bieżącą wodą przy jednoczesnym jej mieszaniu aż do momentu uzyskania przeźroczystej wody (brak zmętnienia).
12 Wkład filtrujący napełniony masą EFIMECH założyć najpierw w dole zbiornika filtra, a następnie mocno wcisnąć w dół na występy przylegające.
13 Drugi i trzeci wkład filtrujący (obydwa wypełnione masą SUBSTRAT pro) również założyć po ich uprzednim przepłukaniu. Za każdym razem obniżyć rączkę uchwytową zwracając uwagę, aby wszystkie wkłady filtracyjne leżaty nad sobą w jednej płaszczyźnie.
14 Następnie biała włókninę filtracyjną założyć na najwyższy wkład filtracyjny w taki sposób, aby była ona umieszczona na wsuniętej rączce.
va: Biała włóknina filtracyjna nie może leżeć pod rączką!
- Na biała włókninę filtracyjną założyć kratkę osłaniającą.
Filtr wstępny
Funkcja: Filtr wstępny wychwytuje zgrubne zanieczyszczenia z wody akwarium, tak, aby przez wkłady filtrujące przepływała już wstępnie przefiltrowana woda. W ten sposób zasadniczo zmniejsza się obciążenie zanieczyszczeniami wkładów filtrujących i uzyskuje wysoką sprawność biologicznego usuwania zanieczyszczeń oraz wysoką żywotność. Filtr wstępny łatwo jest wyjąć. Aby zmniejszyć jeszcze częstość czyszczenia w zakresie dostawy ujęto obudowę transportową filtra wstępnego.
15 Filtr wstępny z niebieską matą filtrującą założyć w zbiorniku filtra w taki sposób, aby strefa przelewowa osadzona była nad ścianką działową.
Wskazówka: zasysanie funkcjonuje tylko przy opróżnionym filtrze wstępnym!
Zamknięcie filtra, założenie adaptera zabezpieczającego
16 Sprawdzić dokładnie osadzenie uszczelki kształtowej na głowicy pompy oraz uszczelki na filtrze wstępnym i w przypadku potrzeby usunąć zanieczyszczenia. Sprawdzić również pod względem zanieczyszczeń powierzchnię uszczelnienia na górnej krawędzi pojemnika, ewentualnie oczyścić i lekko nasmarować używając sprayu do konserwacji EHEIM nr katalogowy 400 100 0.
- Osadzić głowicę pompy na pojemniku filtra i zamknąć wszystkie cztery zamknięcia.
17 Adapter bezpieczeństwa wsunąć w głowicę pompy stosując lekki nacisk aż do momentu usłyszenia wyraźnego „kliknięcia”. W celu założenia adaptera dźwignia odcinająca musi być ustawiona w położeniu “off”, ponieważ w przeciwnym wypadku mechanizm zabezpieczający uniemożliwia zatrzaśniecie.
Uruchomienie
18 W celu uruchomienia filtra należy w pierwszej kolejności przekręcić dźwignię odcinającą na adapterze zabezpieczającym do położenia oznaczonego „on”; powoduje to otwarcie trzech kurków odcinających. W przypadku jeżeli dźwignia odcinająca nie daje się przekręcić do położenia “on”, oznacza to, że adapter zabezpieczający jest nieprawidłowo zamontowany w głowicy pompy. Ponownie powtórzyć czynność 17.
19 Pomocnicze zasysanie nacisnąć mocno kilka razy, aż zbiornik filtra napełni się samoczynnie wodą. Z chwilą napełnienia się zbiornika, można wsunąć do gniazdka wtyczkę sieciową w celu uruchomienia filtra.
Zwracać uwagę, aby w czasie napełniania rura z dyszą (strona tłoczna) znajdowała się nad powierzchnią wody; zapewnia to optymalne odpowietrzenie urządzenia.
Uwaga: W zależności od sposobu ułożenia węża, może się zdarzyć, że najpierwniony zostanie tylko jeden z dwóch węży. W tym przypadku napełniony przewód na krótko mocno ścisnąć palcami, aż do napełnienia się pustego węża.
- Następne na otwarte końcówki rury z dyszą nasunąć korek zamykający.
Regulacja ilości przepływu
20 W celu ustawienia wydajności filtra po stronie tłocznej, dźwignię zwalniającą na adapterze zabezpieczającym przekręcić powoli do położenia "off". Pływak pokazuje przy tym we wzierniku wskaźnika aktualne natężenie przepływu wody.
Wskaźnik kontrolny
21 Wskaźnik stale informuje o natężeniu przepływu wody, sygnalizując w ten sposób ewentualne usterki. W przypadku, jeżeli pływak dotyka czerwonego paska oznakowania, oznacza to, że nie jest osiągana pełna wydajność i system filtra musi zostać skontrolowany (patrz punkt „Zasady postępowania w przypadku usterki...”, strona 8-11).
Konserwacja i pielęgnacja
- W pierwszej kolejności dźwignię odcinającą na adapterze zabezpieczającym ustawić w położeniu "off" (patrz operacja 20). Następnie wyciągnąć wtyczkę sieciową. Zdjąć adapter bezpieczeństwa (patrz operacja 6).
- Filtr przechylić lekko do przodu posługując wgłębionymi uchwytami, a następnie wyciągnąć na rolkach transportowych z szafki dolnej. Otworzyć wszystkie cztery zamknięcia i zdjąć głowicę pompy.
Czyszczenie pośrednie (filtr wstępny)
22 Filtr wstępny wyciągnąć z pojemnika chwytając za obydwa uchwyty i założyć do naczynia do transportu filtra wstępnego. Opróżnić filtr wstępny i niebieską matę filtracyjną dokładnie wypłukać pod bieżącą letnią wodą (plukać do momentu uzyskania wody wolnej od zmętnienia).
Rada: niebieską matę filtracyjną wymienić po 2-3 operacjach czyszczenia (nr kat. 2616802).
- Zdjąć kratkę osłaniającą z pojemnika i sprawdzić stopień zanieczyszczenia białej tkaniny filtracyjnej; w przypadku dużego zanieczyszczenia włókninę wymienić. Biała włóknina filtracyjna służy do mechanicznego filtrowania dokładnego. W związku z tym, że przyczepione cząstki brudu nie dają się całkowicie usunąć poprzez przemywanie, włóknina filtracyjna może być stosowana tylko jeden raz. Przy każdej wymianie zakładać nową włókninę filtracyjną (nr kat. 2616802).
- Ponownie założyć filtr wstępny do pojemnika filtra. Sprawdzić uszczelki na głowicy pompy, jak również górną krawędź pojemnika i usunąć ewentualne zanieczyszczenia. Założyć głowicę pompy. Zamknąć wszystkie zamknięcia. Ponownie założyć adapter zabezpieczający (patrz operacja 17).
- Dźwignię odcinającą przekręcić do położenia "on" (patrz operacja 18) i kilkakrotnie ścisnąć pomocnicze zasysanie (patrz operacja 19). Następnie uruchomić urządzenie poprzez wsunięcie wtyczki sieciowej do gniazdka.
Czyszczenie główne
- Z pojemnika filtra wyjąć filtr wstępny, kratkę osłaniającą, włókninę filtrującą oraz wszystkie 3 wkłady filtrujące. Masę filtrującą we wkładzie filtrującym dokładnie przepłukać pod bieżącą letnią woda; płukanie wykonywać do momentu, kiedy wypływała będzie woda bez zmętnienia. Biała włóknina filtracyjna służy do mechanicznego filtrowania dokładnego. W związku z tym, że przyczepione cząstki brudu nie dają się całkowicie usunąć poprzez przemywanie, włóknina filtracyjna może być stosowana tylko jeden raz. Przy każdej wymianie zakładać nową włókninę filtracyjną (nr kat. 2616802).
Niebieska mata filtrującą (Nr kat.2616802) może być stosowana 2 – 3-krotnie. Przed ponownym zastosowaniem przemyć ostrożnie pod bieżącą wodą, tak aby zachowane zostały osadzone na macie bakterie.
Rada: Przy wymianie masy SUBSTRAT, 1/3 zużytej masy wymieszać z nowym materiałem; zapewnia to szybsze rozmnażanie kultur bakterii.
- Wymyć pojemnik filtra a następnie wsunąć ponownie wkłady filtrujące. Skrajny dolny wkład nacisnąć na występy zwracając uwagę na osadzenie kolejnych wkładów filtracyjnych w jednej płaszczyźnie. Następnie nową włókninę filtracyjną założyć na skrajny górny wkład filtra; konieczne jest przy tym wsunięcie uchwytu. Założyć kratkę osłaniającą i założyć filtr wstępny.
aga: Biała włóknina filtrującą nie może być założona pod uchwyt wkładu filtrującego.
- Sprawdzić pod kątem uszkodzeń i zanieczyszczeń górną krawędź filtra oraz uszczelkę kształtową w górnej części filtra. W przypadku potrzeby wymienić uszczelkę kształtową. Górną część pojemnika spryskać lekko sprayem do pielęgnacji EHEIM (Nr kat. 4001000); założyć górną część filtra i zamknąć wszystkie cztery zamknięcia. Filtr umieścić w szafce dolnej.
- Ponownie założyć adapter bezpieczeństwa (patrz operacja 17).
Wskazówka: W regularnych odstępach czasu sprawdzać prawidłowość osadzenia wszystkich połączeń węży.
- W celu napełnienia pojemnika wodą poprzez kilkakrotne naciśnięcie pomocniczego zasysania przywraca się krążenie wody. Następnie uruchomić filtr poprzez wsunięcie wtyczki sieciowej do gniazdka.
Wskazówka: Zasysanie funkcjonuje tylko przy opróżnionym zbiorniku wstępnym!
Czyszczenie węży
Węże należy regularnie czyścić przy pomocy uniwersalnej szczotki do czyszczenia EHEIM (Nr kat. 4005570).
Czyszczenie komory pompy
23 Poprzez przekręcenie pierścienia zamykającego otworzyć a następnie zdjąć pokrywę pompy.
Wskazówka: W urządzeniach tych pola magnetyczne mogą wywoływać zakłócenia elektroniczne lub magnetyczne, albo też powodować uszkodzenia. Dotyczy to również rozruszników serca. Wymagane odstępy bezpieczeństwa podane są w instrukcjach tych urządzeń medycznych.
a: Podczas wykonywania czynności konserwacyjnych istnieje niebezpieczeństwo iecenia palców w wyniku działania silnych pół magnetycznych. Koło pompy najlepiej jest szczypcami.
24 Koło pompy wyciągnąć z komory pompy.
25 Ostrożnie przepłukać oś ceramiczną (niebezpieczeństwo złamania), a następnie wszystkie części łącznie z komorą pompy, kanałem smarowania oraz wieczkiem pompy oczyścić miękką szczotką (zestaw do czyszczenia Nr kat. 4009560).
- Ponownie założyć wszystkie części i zamknąć komorę pompy poprzez przekręcenie pierścienia zamykającego.
Czyszczenie wskaźnika
- Zdjąć adapter zabezpieczający (patrz operacja 6). Opróżnić wszystkie przewody wężowe. Dopiero potem otworzyć zabezpieczenie węża i odłączyć węże od adaptera zabezpieczającego.
26 Ścisnąć rygiel zatrzaskowy na tylnej stronie adaptera zabezpieczającego i wieczko wskaźnika zdjąć w kierunku do przodu.
27 Następnie ponownie założyć u góry wieczko wskaźnika i przy pomocy wieczka wskaźnika podważzyć i wyciągnąć obudowę wskaźnika z adaptera zabezpieczającego.
28 Zdjąć obudowę wskaźnika.
29 Ostrożnie zdjąć podtrzymkę i wyjąć pływak ze sprężyną z obudowy wskaźnika.
Należy zwrócić uwagę aby nie uszkodzić sprężyny. Obudowę wskaźnika należy czyścić przy pomocy szczotki do czyszczenia Nr kat. 4009560. Ponownie założyć pływak ze sprężyną i unieruchomić przy pomocy podtrzymki. Ponownie założyć obudowę wskaźnika na adapterze zabezpieczającym i wsunąć wieczko wskaźnika do momentu zatrzaśnięcia rygła zatrzaskowego.
Uszczelki
Przy każdym czyszczeniu na wszystkie uszczelki nanieść natryskowo warstwę sprayu do pielęgnacji EHEIM Nr kat. 4001000. Zapewnia to dłuższe utrzymanie elastyczności uszczelek oraz wydłuża się żywotność. W przypadku uszkodzeń uszczelki bezwzględnie wymienić ( patrz lista części zamiennych).
8. Usuwanie usterek...
Zagrożenie!
W czasie prac przy filtrze zwracaj uwagę, aby woda nie przedostała się do złączy elektrycznych. Wyciągnij wtyczkę sieciową! W przypadku problemów skorzystaj z instrukcji udostępnionych na naszej stronie internetowej www.eheim.de.
...Brak możliwości zamknięcia górnej części filtra
| Przyczyna | Sposób usunięcia |
| Wadliwe położenie wkładów filtrujących | Wkłady filtrujące oraz filtr wstępny wsunąć w taki sposób, aby leżały one w jednej linii nad sobą |
| Przepełnione wkłady filtrujące | Nie dopuszczać do nadmiernego wypełnienia wkładów filtrujących.Ewentualnie oczyścić stykające się powierzchnie |
| Nieprawidłowo zmontowana ścianka działowa | Wsunąć ściankę działową do pojemnika filtra do momentu prawidłowego zatrzaśnięcia |
| Nieprawidłowo zamontowana uszczelka kształtowa | Uszczelkę wsunąć prawidłowo do przewidzianego do tego celu rowka na górnej części filtra. Sprawdzić pod względem uszkodzeń i w przypadku potrzeby wymienić |
...Nieszczelny filtr na części górnej
| Przyczyna | Sposób usunięcia |
| Nieprawidłowo zamknięte zamknięcia | Zamknąć prawidłowo wszystkie zamknięcia |
| Zanieczyszczone powierzchnie uszczelnień lub uszczelki kształtowe | Oczyścić powierzchnie uszczelnień i nanieść natryskowo cienką warstwę smaru silikonowego EHEIM Nr kat. 4001000 |
| Nie zamontowana uszczelka, wadliwie założona lub uszkodzona | Uszczelkę założyć prawidłowo względnie wymienić |
...Pomocnicze zasysanie nie funkcjonuje
| Przyczyna | Sposób usunięcia |
| Zawór w filtrze wstępnym otwarty | Sprawdzic ewentualnie oczyscic strefe klapy zaworu względem zabrudzeniaSprawdzic prawidłowe osadzenie klap zaworu |
| Filtr wstępny napełniony jest wodą. | Opróżnić filtr wstępny i powtórzyć operację ssania. Ssanie funkcjonuje tylko przy opróżnionym filtrze wstępnym!!! |
...Znaczny spadek wydajności filtrowania
| Przyczyna | Sposób usunięcia |
| Nieprawidłowe ustawienie dźwigni adaptera bezpieczeństwa | Sprawdzić i skorygować ustawienie dźwigni |
| Zabrudzony adapter bezpieczeństwa | Ściągnąć adapter bezpieczeństwa; otworzyć dźwignię odcinającą i otwory przeczyścić przy pomocy szczotki do czyszczenia (Nr kat. 4005570) |
| Instalacja węża Sprawdzić zainstalowanie węża pod względem zagięć względnie dużych redukcji przekroju | |
| Zabrudzona instalacja węży Instalację węży czyścić w regularnych odstępach czasu; czyszczenie polega na przeciągnięciu uniwersalnej szczotki do czyszczenia (Nr kat. 4005570) przez przewody ssące oraz tłoczne względnie przez rurę ssącą oraz rurę z dyszą | |
| Tylko jeden przewód ssący napełniony jest wodą | Napełniony wodą przewód ssący ścisnąć palcami do momentu napełnienia się wodą drugiego przewodu ssącego |
| Zapchany kosz ssący Usunąć | zgrubne zanieczyszczenie, oczyścić kosz filtra |
| Silnie zabrudzona masa filtrująca | Oczyścić masę filtrującą |
| Masy filtrujące takie jak EHEIM MECH / SUBSTRAT pro napełnione w siateczce | Mediów filtrujących długotrwałych nie należy nigdy umieszczać w siateczce lub w pończochach nylonowych. Prowadzi to w krótkim okresie czasu do bardzo dużego spadku wydajności pompy |
| Nieprawidłowo oczyszczona masa filtrująca | Podczas czyszczenia masę filtrującą wyjąć z kosza masy filtrującej i przepłukać letnią wodą |
| Wadliwa struktura masy filtrującej | Strukturę masy filtrującej sprawdzić pod względem zaleconego przez na filtrowania warstwowego. Skrajny dolny wkład filtrujący napełnić masą EHEIM MECH tuż poniżej krawędzi. Obydwa kolejne wkłady filtrujące napełnić masą SUBSTRAT również do poziomu poniżej krawędzi. Białej włókniny filtrującej nie należy nigdy zakładać pod uchwyt |
| Niewłaściwie założona włóknina filtrująca | Po założeniu skrajnego górnego wkładu filtrującego wsunąć rączkę i nałożyć u góry białą włókninę filtrującą |
| Nie wymieniona włóknina filtrująca | Włókninę filtrującą wymieniać koniecznie przy każdym czyszczeniu (Nr kat. 2616802) |
| Zanieczyszczona pompa Komorę pompy, kanał chłodzenia i smarowania oczyścić przy pomocy zestawu szczotek czyszczących (Nr kat. 4009560) (patrz rozdział „Konserwacja i utrzymanie w dobrym stanie“) | |
| Nieprawidłowo wykonany układ krążenia wody | Uruchomić filtr poprzez zassanie (w sposób opisany w instrukcji) zwracać uwagę aby w czasie operacji napełnienia przewód zwrotny wody (strona tłoczna) znajdowała się powyżej powierzchni wody; zapewnia to optymalne odpowietrzenie urządzenia |
| Zbyt wiele elementów wyposażenia zainstalowanych w systemie węży | Zbyt wiele elementów wyposażenia zainstalowanych w systemie węży |
...Jeśli pompa pracuje bardzo głośno
| Przyczyna | Sposób usunięcia |
| Brak lub nieprawidłowe zamontowanie tulei ceramicznej | Zamontuj prawidłowo tuleję ceramiczną, w razie konieczności wymień. |
| Pęknięta oś ceramiczna Wymień oś ceramiczną. | |
...Powietrze w filtrze
| Przyczyna | Sposób usunięcia |
| Lokalizacja filtra Górna krawędź głowicy pompy powinna leżeć przynajmniej 10 cm poniżej powierzchni wody. Lepsze jest umieszczenie poniżej akwarium | |
| Powietrze zasysane jest poprzez instalację węży | Sprawdzić połączenia węży pod kątem prawidłowego osadzenia, węży itp. |
| Dodatkowe zasilanie powietrzem (pompa membranowa) | Nie instalować wylotu w pobliżu rury ssącej |
| Silnie zanieczyszczone masy filtrujące | Oczyścić masy filtrujące |
| Masy filtrujące takie jak EHEIM MECH / SUBSTRAT napełnione w siateczce | Mediów filtrujących długotrwałych nie należy nigdy umieszczać w siateczce lub w pończochach nylonowych. Prowadzi to w krótkim okresie czasu do bardzo dużego spadku wydajności pompy |
... Pompa nie pracuje
| Przyczyna | Sposób usunięcia |
| Brak zasilania sieciowego Wsunąć wtyczkę sieciową | |
| Złamana oś Wymienić oś (patrz lista części zamiennych) | |
| Brak koła pompy względnie koło pompy zablokowane ziarnkami żwiru, skorupami ślimaków itp. | Założyć koło pompy, oczyścić komorę pompy |
Lepo se Vam zahvaljujemo
Zastrzega sie prawo dokonywania zmian technicznych.
slovensko
Pridržujemo si pravico sprememb.
română
