| Terméktípus | Akvárium külső szűrő |
| Márka | EHEIM |
| Modell | Professionel 3 1200XLT |
| Kategória | Vízzűrő |
| Szűrés típusa | Mechanikai, biológiai, adszorpciós |
| Szűrőkosarak száma | 3 |
| Előtöltési rendszer | Beépített, kézi pumpával |
| Áramlásjelző | Úszó piros jelöléssel |
| Előszűrő | Igen, kivehető kék szűrőszivaccsal |
| Elektromos táplálás | 220-240 V, 50/60 Hz |
| Max. telepítési magasság | 180 cm a vízfelszín és a szűrő alja között |
| Ajánlott szűrőanyagok | EHFIMECH, SUBSTRAT pro (EHEIM eredeti) |
| Előszűrő karbantartása | Rendszeresen tisztítsa a kék szűrőszivacsot langyos vízzel |
| Szűrőanyagok karbantartása | Öblítse ki a kosarakat langyos vízzel, minden tisztításkor cserélje ki a fehér nem szőtt anyagot |
| Szivattyú tisztítása | Szerelje szét a kamrát, tisztítsa meg a tengelyt és a járókereket puha kefével |
| Tömlők tisztítása | EHEIM univerzális tisztítókefével (ref. 4005570) |
| Biztonság | Biztonsági adapter beépített csapokkal, nyitás előtti leállás |
| Tartály anyaga | Robusztus műanyag |
| Tartozékok | Tömlők, szívókosarak, tapadókorongok, permetezőcső, tömlőfogó |
| Gyártási ország | Németország |
| Ügyfélszolgálat | EHEIM GmbH & Co. KG, Plochinger Str. 54, 73779 Deizisau, Németország |
Gyakran ismételt kérdések - Professionel 3 1200XLT EHEIM
Felhasználói kérdések a következőről Professionel 3 1200XLT EHEIM
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Vízszűrő PDF formátumban ingyenesen! Találja meg kézikönyvét Professionel 3 1200XLT - EHEIM és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. Professionel 3 1200XLT márka EHEIM.

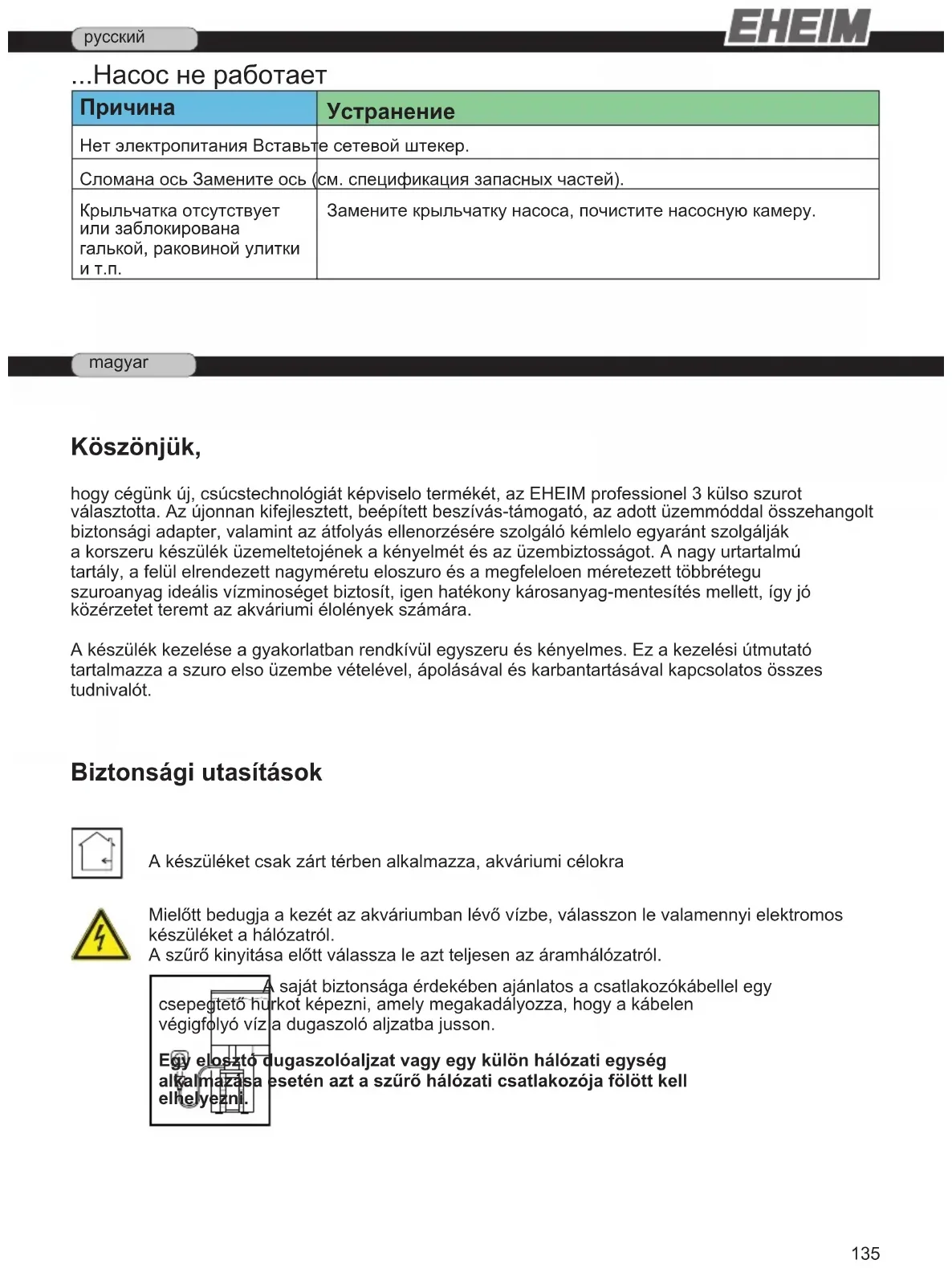

HASZNÁLATI ÚTMUTATÓ Professionel 3 1200XLT EHEIM
hogy cégünk új, csúcstechnológiát képviselo termékét, az EHEIM professionel 3 külso szurot választotta. Az újonnan kifejlesztett, beépített beszívás-támogató, az adott üzemmóddal összehangolt biztonsági adapter, valamint az átfolyás ellenorzésére szolgáló kémlelo egyaránt szolgálják a korszeru készülék üzemeltetojének a kényelmét és az üzembiztosságot. A nagy urtartalmú tartály, a felül elrendezett nagyméretu eloszuro és a megfeleloen méretezett többrétegu szuroanyag ideális vízminoséget biztosít, igen hatékony károsanyag-mentesítés mellett, így jó közérzetet teremt az akváriumí élolények számára.
A készülék kezelése a gyakorlatban rendkívül egyszeru és kényelmes. Ez a kezelési útmutató tartalmazza a szuro elso üzembe vételével, ápolásával és karbantartásával kapcsolatos összes tudnivalót.
Biztonsági utasítások
A készüléket csak zárt térben alkalmazza, akváriumi célokra
Mielött bedugja a kezét az akváriumban lévő vízbe, válasszon le valamennyi elektromos készüléket a hálózatról.
A szúrő kinyitása elött válassza le azt teljesen az áramhálózatról.


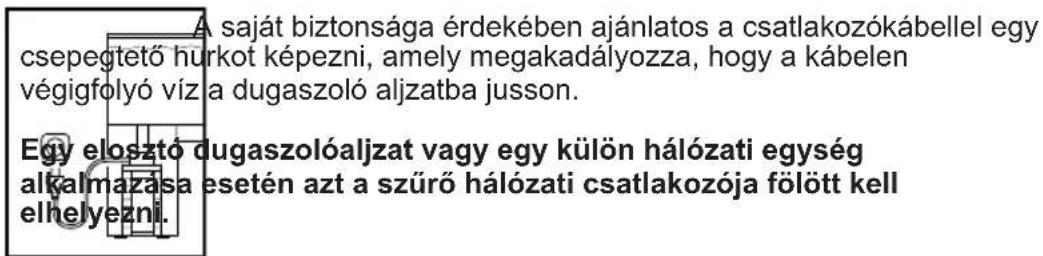

A saját biztonsága érdekében ajánlatos a csatlakozókábellel egy csepegtető hürkot képezni, amely megakadályozza, hogy a kábelen végigfolyó víz a dugaszoló aljzatba jusson. Egy elosztó dugaszolóaljzat vagy egy külön hálózati egység alkalmazása esetén azt a szűrő hálózati csatlakozója fölött kell elhelyezni.
Égésveszély! A fütéssel rendelkező készülékeknél legyen óvatos a fütőspirál megérintésénél.
A készülék hálózati kábele nem pótolható.
Egy külső hálózati kábelt, valamint hálózati egységet nem szabad javítani.
A kábel sérülése esetén a készüléket tovább nem szabad használni.
Egy külső hálózati kábel vagy hálózati egység sérülése esetén ezeket mindig ki kell cserélni.
Forduljon szakkereskedőjéhez vagy az EHEIM szervizéhez.
A fütőszál és az elektronika cseréjét csak az EHEIM vevőszolgálati szakemberének szabad elvégeznie.
A készülék felállítási helyének megválasztásánál ügyeljen a felállítási magasságra. Egy optimális működésbiztonság elérése érdekében a vízfelület és a szűrő alja között max. 180 cm lehet.
Mivel a famegmunkálásnál a lakkok és politúrok sokfélesége kerül alkalmazásra, a készülék lábai maradandó foltokat hagyhatnak a bútorokon vagy a parkettán. A készüléket ezért sohase helyezze védelem nélkül fafelületre.
A szüröt kizárólag függőleges helyzetben üzemeltesse.
Ezeknél a készülékeknél mágneses mezők elektromos vagy mechanikus zavatokatvagy sérüléseket idézhetnek elő. Ez érvényes a szivrithmus szabályzára is. A szükséges biztonsági távolságok ezen gyógyászati eszközök kézikönyveiben találhatók.
A karbantartási munkáknál a nagy mágneses erők következében az ujjak roncsolásának veszélye áll fenn.
A termék a mindenkori, országon belüli előírásoknak és irányelveknek megfelelően ki lett próbálva és megfelel az EU-szabványoknak.
A készülék nem alkalmas korlátozott fizikai, érzékszervi vagy szellemi képességekkel rendelkező (ide értve a gyermekeket is), vagy kellő tapasztalattal és/vagy tudással nem rendelkező személyek által történő használatra, kivéve, ha ezeket a személyeket egy a biztonságukért felelős személy felügyeli, vagy töle a készülék használatának mikéntjére vonatkozó utasításokat kapnak. A gyermekeket felügyelet alatt kell tartani, hogy a készülékkel ne játszhassanak.
A készüléket – vagy annak részeit – nem szabad mosogatógépben tisztítani. A mosogatógép károkat okozhat benne
A termék szokványos háztartási hulladékkal együtt nem ártalmatlanítható. Ártalmatlaníttassa a helyi hulladékkezelővel.
Külső szűrő akváriumhoz, 2080 típus
Kivitel:
lásd a szűrő tetején elrendezett adattáblát
A müszaki változtatás jogát fenntartjuk magunknak.
Tartalom Oldal
Alkatrészek megnevezése / Szállítmány tartalma 137
Tömlok szerelése 137-138
Szuro telepítése 138
Szuroanyagok betöltése 138-139
Üzembe vétel 140
Karbantartás és ápolás 140-142
Mi a teendo, ha ...? 142-144
Általános működési leírás
Az akvárium vízének a tisztítása az EHEIM professionel 3 külső szűrő zárt keringtető rendszerében történik. A professionel 3 külső szűrőnek két szívóvezetéke van, ennek köszönhetően a beszívókat tetszés szerint lehet elrendezni az akváriumban. A beépített, karbantartást nem igénylő szivattyú folyamatosan keringteti a vizet a rendszerben: az akvárium víze – az egyes szűrőrétegeken áthaladva - mechanikus, biológiai vagy adszorpciós úton regenerálódik, majd visszakerül az akváriumba. Bekapcsolás előtt légteleníteni kell a rendszert, mert különben nem érvényesül a szűrőhatás. Ez a művelet a beépített beszívás-támogató segítségével könnyen kivitelezhető.
Megjegyzés: Csak akkor lesz optimális a szűrő teljesítménye, ill. zavarmentes a készülék úködése, ha kizárólag eredeti EHEIM szűrőanyagokkal üzemelteti a rendszert (lásd „Szűrőanyagok betöltése“).
Alkatrészek megnevezése / Szállítmány tartalma
- tömlörögzítő, 2. beépített elzárócsapokkal felszerelt biztonsági adapter, 3. reteszelő kar,
- kijelző, 5. piros záróretesz, 6. szivattyúfej, 7. beszívás-támogató, 8. szívócsonk, 9. tömítőprofil, 10. tömitőgyűrűk (előszűrő), 11. szűrögyékény (kék), 12. előszűrő, 13. fedőrács,
- szűrőgyapjú (fehér), 15. szűrőbetétek, 16. előszűrő szállítóteknője, 17. zárkapcsok,
- szűrőedény, 19. szállítógörgők, 20. válaszfal, 21. kijelző fedele, 22. kijelző háza, 23. úszótestes rugó, 24. ellentartó, 25. tömítógyűrű, 26. szívócső (2 db), 27. szívókosár (2 db), 28. tartókengyeles tapadókorong, 29. kifolyókönyök, 30. fúvókacső, 31. tömlők
Kicsomagolás
A kicsomagoláskor ellenőrizze a felsorolt alkatrészek meglétét. A szereléshez szükséges tartozékok egy részét a szűrőedényben találja.
- Billentse ki, majd tolja el felfelé és hajtsa ki a szűrőfejen elrendezett négy zárkapcsot. Vegye le a szűrőfejet (lásd 7. munkaművelet). Vegye ki az edényből az előszűrőt, a fedőrácsot és a (fehér) szűrőgyapjút (lásd 8. munkaművelet). Húzza ki a kengyelnél fogva a szűrőbetéteket (lásd 9. munkaművelet).
Tömlók szerelése
1 Toljon rá egy-egy szívókosarat a szívócsövekre, majd a tapadókorongok segítségével telepítse a szerkezeteket az akváriumban a kívánt helyen.
2 Egy rövid tömlővel kösse össze egymással a kifolyókönyököt és a fúvókacsövet, majd a tapadókorongok segítségével ugyancsak rögzítse az akvárium belő falán. A szállítmányhoz mellékelt záródugó a fúvókacső nyitott végének a lezárására szolgál, a szűrő működésekor.
Tipp: A fúvókacső telepíthető a vízszint alatt vagy a vízfelülettel egy síkban, attól függően, hogy mi- lyen mértékben kívánja mozgásba hozni a felső vízréteget. Vágja megfelelő hosszúságúra a tömlőket, majd legalább 1 cm hosszan tolja rá a tömlővégeket a szívócsővekre, ill. a kifolyókönyökökre. A tömlőket olyan hosszúra kell leszabni, hogy szerelés után ne legyen belógásuk, ill. ne törjenek meg. A tömlő belógása erősen csökkentheti a beszívás teljesítményét.
Tipp: Az esetleges tömlötörés megszüntetéséhez tegye bele meleg vízfürdőbe a tömlőket, ahol azok visszanyerik rugalmasságukat.
3 A szívócsövektől jövő tömlőket az adapter jobb- és baloldalán elrendezett csőcsonkokon (▼ jel), a kifolyókönyöktől jövőt pedig annak középső csőcsonkján (▲ jel) kell csatlakoztatni. Mindhárom tömlővéget ütközésig fel kell tolni (ezt megelőzően esetleg – meleg vízben áztatva – rugalmassá kell tenni a tömlő anyagát).
4 Végezetül – az adaptert szorosan átfogva – vegye körül a kétrészes tömlőrögzítővel a szerelt tömlővégeket, akassza be oldalt és csatolja be a kapcsokat.
Megjegyzés: Kizárólag eredeti EHEIM tömlőket használjon. Rendszeresen ellenőrizze a tömlők csatlakoztatását.
Szűrő telepítése
5 A készüléket úgy kell telepíteni, hogy meglegyen az előírt szintkülönbség. A hatásfok akkor lesz a legjobb, ha a víz felszíne és a szűrőfenék közötti távolság nem haladja meg a 180 cm-t. A szivattyúfej felső peremének azonban legalább 10 cm-rel mélyebben kell lennie, mint a vízszint. Előnyösebb ezért a szűrőt az akvárium alatt elrendezni.
Tipp: Az EHEIM professionel 3 külső szűrő 4 szállítógörgővel van felszerelve. Kissé megdöntve, kényelmesen betolhatja a szűrőt az alsó szekrénybe. Függőleges helyzetben a görgők nem kapnak terhelést.
Megjegyzés: A faiparban sok különféle lakkot és politúrát alkalmaznak, előfordulhat tehát, hogy a készüléklábak – vegyi reakció következtében – nyomot hagynak a bútoron vagy a parkettán. Ezért javasoljuk, hogy tegyen a lábak alá valamilyen védőanyagot.
Figyelem: A szűrő csak függőleges (álló) helyzetben üzemeltethető!
Szürőanyagok betöltése
Adapter leszerelése
6 Vigye "off" helyzetbe az adapteren elhelyezett reteszelő kart. Nyomja meg a piros záróreteszt (ez csak akkor lehetséges, amikor az reteszelő kar "off" helyzetben van !); a biztonsági adapter kiugrik és így kivehető a reteszeléséből.
Szűrő kinyitása
7 Billentse ki, majd tolja el felfelé és hajtsa ki a szűrőedényen a négy zárkapcsot. Vegye le a szűrőfejet.
8 Vegye ki az edényböl az előszüröt, a fedőrácsot és a (fehér) szűrőgyapjút.
9 A kengyelnél fogva húzza ki a szűrőbetéteket. A besüllyesztett tartókengyelek felfelé kihúzhatók.
Feltöltés
Csak akkor lesz optimális a szűrő teljesítménye, ill. zavarmentes a készülék működése, ha kizárólag eredeti EHEIM szűrőanyagokkal üzemelteti a rendszert. Ezeket a tartozékokat kimondottan az EHEIM külső szűrőhöz fejlesztették ki, ideális tenyésztő felületettel rendelkeznek a tisztító baktériumok számára, tiszta és egészséges akváriumi vizet szolgáltatnak. Az EHEIM professionel 3 külső szűrőhöz passzoló „Media-Set“ bármelyik akvarisztikai szakkereskedésben megrendelhető, cikkszáma 2520800.
10 Töltse fel majdnem teljesen EHFIMECH szürőanyaggal a legalsó szürőbetétet. A második és a harmadik szürőbetétet pedig SUBSTRAT pro szürőanyaggal kell szintén majdnem teli tölteni.
Figyelem: Ne töltse túl a készüléket, mert különben nem illeszkednek pontosan egymáson
szüröbetétek!
11 Ezután folyó víz alatt – az anyagot folymatosan keverve - addig mossa a szűrőbetétekben lévő anyagokat, amíg teljesen tiszta nem lesz a mosóvíz.
12 Az átmosás után először az EHFIMECH szűrőanyaggal megtöltött szűrőbetétet kell visszatenni az alsó szűrőtartóba, jól rányomva a tartósínekre.
13 Ezután a (SUBSTRAT pro szűrőanyagot tartalmazó) második és harmadik szűrőbetétet kell beépíteni. Mindig gondosan süllyesze be a tartókengyeleket, ügyelve arra, hogy pontosan illeszkedjenek egymáson az szűrőbetétek.
14 Végezetül úgy helyezze rá a legfelső szűrőbetétre a fehér szűrőgyapjút, hogy az eltakarja a besüllyesztett tartókengyeleket.
Figyelem: A fehér szűrőgyapjú nem lehet a kengyel alatt!
- Tegye rá a fehér szűrőgyapjúra a fedőrácsot.
Előszűrő
Működése: Az előszűrő kiszűri az akvárium vízéből a durva szennyeződéseket, így csak előszűrt víz halad át a szűrőbetéteken. Ezzel lényegesen csökken a szűrőbetétek szennyeződéssel való terhelése, hatásosabb a károsanyagok biológiai úton való leépülése és megnövekszik a szűrő élettartama. Az előszűrő is könnyen kiszerelhető. A szállítmány részét képező szállítóteknő jó szolgálatot tesz, amikor el kell végezni az előszűrő köztes tisztítását.
15 Az előszűrőt és a kék szűrőgyékényt úgy kell szerelni a szűrőedényben, hogy a túlfolyóként szolgáló rész a válaszfal felett helyezkedjen el.
Megjegyzés: A beszívás csak akkor működik, ha az előszűrő üres!
Szürő lezárása, biztonsági adapter szerelése
16 Ellenőrizze, hogy szorosan illeszkedik-e a tömítőprofil a szivattyúfejen, ill. hogy jó-e az előszűrő tömítése, hiba esetén meg kell tisztítani az alkatrészeket a lerakódott szennyeződéstől. Azt is llenőrizze, hogy nem szennyeződött-e el az edény felső pereme, adott esetben tisztítsa meg, majd kezelje le vékonyan a tömítőfelületet EHEIM ápoló szprével, cikkszáma 400 100 0.
- Tegye rá a szivattyúfejet a szűrőedényre, zárja le mind a négy zárkapcsot.
17 Könnyedén nyomva, vezesse be a szivattyúfejbe a biztonsági adaptert, amíg az hallható kattanással be nem ugrik a reteszelésbe. Az adaptert csak akkor lehet szerelni, ha a reteszelő kar „off” helyzetben van, mert máskülönben a biztonsági szerkezet meggátolja a reteszelést.
Üzembe vétel
18 Először állítsa "on" helyzetbe a biztonsági adapteren a reteszelő kart, ezáltal nyit a három elzárócsap. Ha nem lehet „on“ helyzetbe vinni a reteszelő kart, akkor nem az előírás szerint történt a biztonsági adapter szerelése a szivattyúfejben. Ismételje meg mégegyszer – helyesen – a 17. munkaműveletet.
19 Nyomja meg jó erősen, többször egymás után a beszívás-támogatót, amíg meg nem telik vízzel a szűrőedény. Ennek megtörténte után csatlakoztathatja a hálózati dugaszcsatlakozót és üzembe veheti a szűrőt.
Ügyeljen arra, hogy az edény feltöltődése alatt a fúvókacső (a nyomóoldalon) a víz szintje felett legyen, hogy ne maradjon levegő a rendszerben.
Figyelem: A tömlők elrendezésétől függően előfordulhat, hogy először csak az egyik tömlő telik meg vízzel. Ilyenkor a már megtelt tömlőt rövid időre jó erősen nyomja össze két ujjal, és tartsa zárva, amíg meg nem telik a másik tömlő is.
- Végezetül tegye be a záródugót a fúvókacső szabad végébe.
Átfolyás szabályozása
20 A szűrő teljesítményét a nyomóoldalon úgy szabályozhatja, hogy a biztonsági adapteren lévő reteszelő kart lassan elforgatja "off" irányba. Az átfolyás pillanatnyi értékét a kijelző kémlelőcsővében található úszótest mutatja.
Kijelzés
21 A kijelző folyamatosan tájékoztat az átfolyásról, ill. jelzi az esetleges üzemzavart. Amikor az úszótest a kijelzőben a piros tartományba kerül, ez azt jelenti, hogy nincs meg a maximális teljesítmény, ilyenkor vizsgálat alá kell vonni a szűrőrendszert (lásd "Mi a teendő, ha ...?", 8-11. oldal).
Karbantartás és ápolás
- Először állítsa "off" helyzetbe a biztonsági adapteren a reteszelő kart (lásd 20. munkaművelet). Utána húzza ki a hálózati dugaszcsatlakozót. Vegye le a biztonsági adaptert (lásd 6. nkaművelet).
- A bemélyedéseknél fogva, döntse meg egy kissé előrefelé a szűrőt, és a szállítógörgőkön gurítva, húzza ki az alsó szekrényből. Nyissa ki a négy zárkapcsot, vegye le a szivattyúfejet.
Köztes tisztítás (előszűrő)
22 A két fogantyús kengyelnél fogva, húzza ki az előszűrőt az edényből és tegye rá a szállítóteknőre. Ürítse ki az előszűrőt, kézmeleg folyó víz alatt alapossan mossa át a kék szűrőgyékényt, amíg teljesen tiszta nem lesz a kilépő mosóvíz.
Tipp: A kék szűrőgyékényt 2-3 tisztítás után ki kell cserélni (cikkszáma 2616802).
- Vegye ki az edényből a fedőrácsot, ellenőrizze, hogy nincs-e nagyon elszennyeződve a fehér szűrőgyapjú, adott esetben ki kell cserélni. A fehér szűrőgyapjú kiszűri a vízből a finom szennyeződéseket. A szűrőgyapjú csak egyszer használható, tekintettel arra, hogy nem lehet tökéletesen kimosni az anyagon megtapadt szennyeződéséket. Tegyen be új szűrőgyapjút (cikkszáma 2616802).
- Tegye vissza a szűrőedénybe az előszűrőt. Ellenőrizze a tömítéseket a szivattyúfejen, valamint az edény felső peremén, adott esetben távolítsa el a szennyeződéseket. Tegye fel a szivattyúra a fedelet. Zárja le a négy zárkapcsot. Szerelje vissza a biztonsági adaptert (lásd 17. unkaművelet).
- Vigye “on” helyzetbe a reteszelő kart (lásd 18. munkaművelet), nyomja meg többször a beszívás-támogatót (lásd 19. munkaművelet). Dugja be a házózati dugaszcsatlakozót, a szűrő működésbe lép.
Alapos tisztítás
- Vegye ki a szűrőedényből az előszűrőt, a fedőrácsot és a szűrőgyapjút, valamint a 3 szűrőbetétet. Kézmeleg folyó víz alatt alaposan mossa át a szűrőbetétben lévő anyagot, amíg teljesen tiszta nem lesz a mosóvíz. A fehér szűrőgyapjú kiszűri a vízből a finom szennyeződéseket. A szűrőgyapjú csak egyszer használható, tekintettel arra, hogy nem lehet tökéletesen kimosni az anyagon megtapadt szennyeződéséket. Tegyen be új szűrőgyapjút (cikkszáma 2616802).
A kék szűrőgyékény 2-3 alkalommal tisztítható. Az újrafelhasználás előtt folyó víz alatt óvatosan mossa ki a szűrőgyékényt, hogy ne haljanak el a gyékényen megtelepedett baktériumok.
Tipp: Ha szűrőanyagot kell cserélni, akkor a friss szűrőanyaghoz keverje hozzá a használt SUB-STRAT pro kb. 1/3-át, ez elősegíti a baktériumok elszaporodását.
- Mossa ki a szűrőedényt, majd tegye vissza az edénybe a szűrőbetéteket. A legalsó szűrőbetétet nyomja rá a tartósínekre, a többinél pedig ügyeljen arra, hogy azok pontosan illeszkedjenek egymáson. Végezetül takarja le az új szűrőgyapjúval a legfelső szűrőbetétet, miután besüllyesztette a fogantyús kengyelt. Tegye fel a fedőrácsot, szerelje az előszűrőt.
Figyelem: Soha ne tegye be a fehér szürőgyapjút a szürőbetét kengyele alá.
- Ellenőrizze, hogy nincs-e elszennyeződve a szűrő felső pereme és a tömítőprofil, ill. nem rongálódott-e meg a tömítőprofil a szűrő felső felében. Adott esetben cserélje ki a tömítőprofilt. Kezelje le vékonyan az edény felső peremét EHEIM ápoló szprével (cikkszáma 4001000). Tegye vissza a szűrő felső részét, zárja le a négy zárkapcsot.
- Szerelje vissza a biztonsági adaptert (lásd 17. munkamüvelet).
Megjegyzés: Rendszeresen ellenőrizze, hogy nem lazultak meg a tömlőcsatlakozások.
- Nyomja meg többször a beszívás-támogatót, hogy helyreálljon a vízkör és ismét megteljen vízzel az edény. Végezetül dugja be a házózati dugaszcsatlakozót, a szűrő működésbe lép.
Megjegyzés: A beszívás csak akkor működik, ha az előszűrő üres!
Tömlötisztítás
Rendszeresen tisztítsa meg kefével (EHEIM Universal-Reinigungsbürste, cikkszáma 4005570) a tömlőket.
Szivattyúkamra kitisztítása
23 A zárógyűrűt elfogatva, nyissa fel és vegye le a szivattyú fedelét.
Megjegyzés: Az ilyen készülékekben ébredő mágneses tér üzemzavart okozhat, sőt megrongálhatja a közelében üzemelő elektronikát vagy mechanikát. Ez a szívritmus-szabályozókra is vonatkozik. A gyógyászati segédeszközökhöz mellékelt kézikönyvek tartalmazzák a betartandó biztonsági távolságokra vonatkozó adatokat.
Figyelem: Legyen óvatos, mert a karbantartás során a nagy mágneses erők keztében könnyen becsípheti az ujját.
A legbiztonságosabb, ha fogóval húzza ki a a szivattyúkereket.
24 Húzza ki a szivattyúkereket a szivattyúkamrából.
25 Óvatosan mossa meg a kerámiatengelyt (vigyázzon, mert eltörhet), valamint a többi alkatrészt, a szivattyúkamrát is beleértve; puha kefével tisztítsa meg a kenőanyag-csatornát és a szivattyú fedelét (tisztító készlet, cikkszáma 4009560).
- Szerelje vissza az összes alkatrészt, majd – a zárógyűrűt elforgatva – zárja le a szivattyúkamrát.
Kijelző tisztítása
- Vegye le a biztonsági adapter (lásd 6. munkaművelet). Ürítse le az összes tömlővezetéket. Csak ezután oldja a tömlőrögzítőt és húzza le a biztonsági adapter csőcsonkjairól a tömlőket.
26 Nyomja össze a biztonsági adapter hátoldalán a csapózárat, vegye le előrefelé a kijelző fedelét.
27 Végezetül fogja meg valamivel feljebb a fedéllel a kijelző házát, majd a fedél segítségével emelje ki azt biztonsági adapterből.
28 Vegye le a kijelző házát.
29 Óvatosan vegye le a ellentartót, majd vegye ki az úszótestet és a rugót a kijelző házából.
Ügyeljen arra, hogy a rugó ne sérüljön meg. A kijelző házát tisztítsa meg tisztító kefével, cikkszáma 4009560. Szerelje vissza az úszótestet és a rugót, rögzítse az ellentartóval. Szerelje vissza a biztonsági adapterbe a kijelző házát, nyomja fel a kijelző fedelét, hogy a csapóretesz bekattanjon reteszelésébe.
Tömítések
A tisztítás során mindig kezelje le az összes tömítést EHEIM ápoló szprével (cikkszáma 4001000). Ezáltal hosszabb ideig megtartják rugalmasságukat és működőképességüket. A megrongálódott tömítést haladéktalanul ki kell cserélni (lásd Pótalkatrész-jegyzék).
Mit kell tenni, ha.....
Veszély!
A szürön végzett munkáknál ügyeljen arra, hogy az elektromos összeköttetésekhez ne kerüljön víz. Húzza ki a hálózati dugaszt!
Problémák esetén keresse meg az Interneten a www.eheim.de oldalt.
...Nem lehet lezární a szűrő felső részét
| Üzemzavar oka | Megszüntetés módja |
| Hibás a szűrőbetétek beépítése. | Ellenőrizze, hogy pontosan illeszkednek-e egymáson a szűrőbetétek és az előszűrő. |
| Túl sok szűrőanyag van a szűrőbetétekben. | Ne töltse túl a szűrőbetéteket. Adott esetben tisztítsa meg az érintkező felületeket. |
| Hibás a választófal szerelése. | Úgy tolja be a szűrőedényben a választófalat, hogy az bekattanjon a reteszelésébe. |
| Hibás a tömítőprofil szerelése. | A tömítőprofit a szűrő felső részében erre rendszeresített horonyban kell szerelni. Ellenőrizze, hogy nincs-e megsérülve, adott esetben cserélje ki. |
...Nem tömör a szűrő felső része.
| Üzemzavar oka | Megszüntetés módja |
| Nem zárnak rendesen a zárkapcsok. | Zárja be előírásszerűen a zárkapcsokat. |
| Elszennyeződtek a tömítőfelületek vagy a profiltömítés. | A tömtőfelületeket, ill. a tömítőprofilt tisztítsa meg, majd kezelje le vékonyan EHEIM szilikonzsír-szprével, cikkszáma 4001000. |
| Hiányzik, rosszul van beépítve vagy megrongálódott a tömítés. | Helyesbítse a tömítés beépítését, ill. cserélje ki a tömítést |
...Nem működik a beszívás-támogató.
| Üzemzavar oka | Megszüntetés módja |
| Előszűrőfedél az előszűrőbennincs zárva | Ellenorizze, adott esetben tisztítsa meg a szeleplapot. Ellenorizze a szeleplap illesztését. |
| Megtelt vízzel az előszűrő. Üritse ki az előszűrőt, ismételje meg a beszívási műveletet. A beszívás csak akkor működik, ha az előszűrő üres !!! | |
...Nem működik a szivattyú.
| Üzemzavar oka | Megszüntetés módja |
| Nincs tápfeszültség. Dugja be | a hálózati dugaszcsatlakozót. |
| Eltörött a tengely. Cserélje ki a | tengelyt (lásd Pótalkatrész-jegyzék). |
| Hiányzik vagy beszorult a szivattyúkerék (kavics, csigaház, stb.). | Szerelje be a szivattyúkereket, tisztítsa ki a szivattyúkamrát. |
...Erősen lecsökkent a szűrő hatásfoka.
| Üzemzavar oka | Megszüntetés módja |
| Rossz helyzetben van a biztonsági adapter reteszelő karja. | Ellenőrizze, adott esetben helyesbítse a kar helyzetét. |
| Elszennyeződött a biztonsági adapter. | Szerelje le a biztonsági adaptert; nyissa ki a reteszelő kart, tisztítsa ki a furatokat tisztító kefével, (cikkszáma 4005570). |
| Tömlők fizikai állapota. Ellenőrizze, hogy nicsenek-e megtörve a tömlők, ill. nem szűkült-e be a keresztmetszetük. | |
| Elszennyeződtek a tömlők. Rendszeresen tisztítsa ki a tömlőket: húzza át a szívó- és a nyomóvezetéken, valamint a szívócsöveken és a fúvókacsövön az EHEIM Universal-Reinigungsbürste segédeszközt, (cikkszáma 4005570). | |
| Csak egyik szívóvezeték telik meg vízzel. | A már megtelt tömlőt rövid időre két ujjal nyomja jó erősen össze és tartsa zárva, amíg a másik tömlő is meg nem telik. |
| Eldugult a szívókosár. Távolítsa el a durva szennyeződést, tisztítsa ki a szívókosarat. | |
| Nagyon elszennyeződött a szűrőanyag. | Mossa át a szűrőanyagot. |
| Hálóba van töltve a szűrőanyag, pl. EHEIM MECH / SUBSTRAT pro. | Soha ne tegye hálóba / nylonharisnyába a tartós üzemre szolgáló szűrőközeget. Ez rövid idő alatt erősen lecsökkenti a szivattyú teljesítményét. |
| Nem volt elég gondosan átmosva a szűrőanyag. | Vegye ki a kosárból, majd kézmeleg folyó vízzel mossa át a szűrőanyagot. |
| Hibás a szűrő feltöltése. Ellenőrizze, hogy megfelel-e a szűrő szerkezete az általunk javasoltnak. Töltse fel majdnem teljesen EHEIM MECH szűrőanyaggal a legalsó szűrőbetétet. A második és a harmadik szűrőbetétet pedig SUBSTRAT pro szűrőanyaggal szintén majdnem teli kell tölteni. Soha ne tegye be a fehér szűrőgyapjút a szűrőbetét kengyele alá. | |
| Helytelen a szűrőgyapjú beépítése. | A legfelső szűrőbetét behelyzése után süllyessze be a kengyelt és így tegye rá a fehér szűrőgyapjút. |
| Nem történt meg a szűrőgyapjú cseréje. | Tisztításkor mindig cserélje ki a szűrőgyapjút (cikkszáma 2616802). |
| Elszennyeződött a szivattyú. A szivattyúkamrát, hűtő- és kenőanyag vezetéket tisztítsa ki megfelelő kefével (Reinigungsbürstenset, cikkszáma 4009560) (lásd „Karbantartás és ápolás“). | |
| Nincs meg a szükséges vízkör. | Beszívás útján (lásd Útmutató) vegye üzembe a szűrőt. Ügyeljen arra, hogy a feltöltés alatt a visszafolyó víztömlő (nyomóoldal) a víz felszíne felett helyezkedjen el, hogy az összes levegő eltávozzon a rendszerből. |
| Túl sok szerelvény van csatlakoztatva a tömlőrendszeren. | A tömlőrendszerre csatlakoztatott szerelvények befolyásolják a szűrő teljesítményét. Ellenőrizze, adott esetben szerelje le, vagy külön vízkörről üzemeltesse a felesleges szerelvényeket. |
...Levegő van szűrőben.
| Üzemzavar oka | Megszüntetés módja |
| Helytelenül van telepítve a szűrő. | A szivattyúfej felső pereme legalább 10 cm-rel mélyebben legyen, mint a vízszint. Előnyösebb elrendezni a szűrőt az akvárium alatt. |
| Levegőt szív be a tömlőrendszer. | Ellenőrizze, hogy nem lazultak-e meg a tömlőcsatlakozások, esetleg cserélje ki a tömlőket. |
| Tartalék levegőellátás (membránszivattyú). | A kiáramlót nem szabad a szívócső közelében szerelni. |
| Nagyon elszennyeződött a szűrőanyag. | Mossa át a szűrőanyagot. |
| Hálóba van töltve a szűrőanyag, pl. EHEIM MECH / SUBSTRAT pro. | Soha ne tegye hálóba / nylonharisnyába a tartós üzemre szolgáló szűrőközeget. Ez rövid idő alatt erősen lecsökkenti a szivattyú teljesítményét. |
...a szivattyú nagyon hangosan működik
| Üzemzavar oka | Megszüntetés módja |
| A kerámiahüvely nincs, vagy rosszul van beszerelve. | Szerelje be helyesen a kerámiahüvelyt, szükség esetén cserélje ki. |
| A kerámiatengely eltörött A kerámiatengelyt cserélje ki | |
Děkujeme,
A muszaki változtatás jogát fenntartjuk magunknak.
čeština
