ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ HM90MP SCHEPPACH

Δισκοπρίονο κάθετης κοπής, συρόμενης κοπής - φαλτσοπρίονοOversettelse av den originale brukerveiledningen

Επεξήγηση των συμβόλων στο προϊόν Η χρήση συμβόλων στο παρόν εγχειρίδιο έχει σκοπό να επιστήσει την προσοχή σας σε ενδεχόμενους κινδύνους. Τα σύμβολα ασφαλείας και οι εξηγήσεις που τα συνοδεύουν πρέπει να κατανοούνται πλήρως. Οι προειδοποιήσεις αυτές καθ' εαυτές δεν αποσοβούν τους κινδύνους και δεν υποκαθιστούν τη λήψη σωστών μέτρων πρόληψης ατυχημάτων. Πριν από τη θέση σε λειτουργία, διαβάστε και τηρείτε τις οδηγίες χειρισμού και τις υποδεί- ξεις ασφαλείας! Φοράτε προστατευτικά γυαλιά! Φοράτε προστασία ακοής! Σε περίπτωση που παράγεται σκόνη, φοράτε προστασία αναπνοής! Προσοχή! Κίνδυνος τραυματισμού! Μην τοποθετείτε τα χέρια σας στην περιοχή της κινούμε- νης λεπίδας πριονιού! Προσοχή! Ακτινοβολία λέιζερ Κατηγορία προστασίας II (Διπλή μόνωση) Λαμβάνετε υπόψη σας τις υποδείξεις προειδοποίησης και τις υποδείξεις ασφαλείας! Το προϊόν συμμορφώνεται με τις ισχύουσες Ευρωπαϊκές Οδηγίες. Το προϊόν συμμορφώνεται με τις ισχύουσες σερβικές οδηγίες.www.scheppach.com

7. Πριν από τη θέση σε λειτουργία ........................................................................ 360

8. Τοποθέτηση και χειρισμός ................................................................................ 360

Πρέπει να τηρείται η απαιτούμενη ελάχιστη ηλικία. Εκτός από τις υποδείξεις ασφαλείας που αναφέρονται στις παρούσες οδηγίες χειρισμού και τις ειδικές διατά- ξεις της χώρας σας, για τη λειτουργία μηχανημάτων παρόμοιας κατασκευής, πρέπει να τηρείτε τους γενικά αναγνωρισμένους τεχνικούς κανόνες. Δεν αναλαμβάνουμε καμία ευθύνη για ατυχήματα ή ζημιές που οφείλονται σε παράβλεψη αυτών των οδη- γιών και των υποδείξεων ασφαλείας.

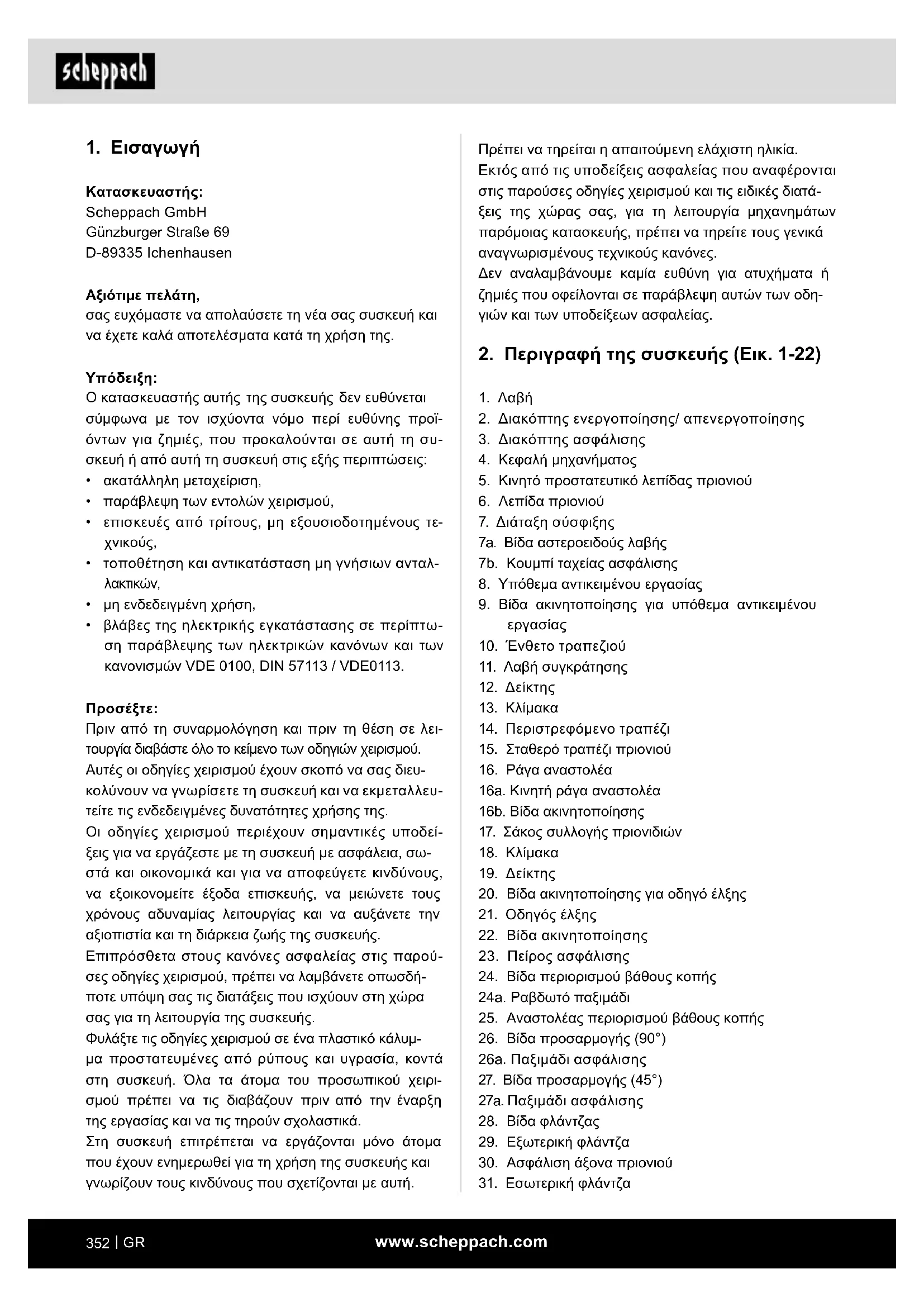

2. Περιγραφή της συσκευής (Εικ. 1-22)

2. Διακόπτης ενεργοποίησης/ απενεργοποίησης

3. Διακόπτης ασφάλισης

4. Κεφαλή μηχανήματος

5. Κινητό προστατευτικό λεπίδας πριονιού

7a. Βίδα αστεροειδούς λαβής 7b. Κουμπί ταχείας ασφάλισης

8. Υπόθεμα αντικειμένου εργασίας

9. Βίδα ακινητοποίησης για υπόθεμα αντικειμένου

10. Ένθετο τραπεζιού

11. Λαβή συγκράτησης

14. Περιστρεφόμενο τραπέζι

15. Σταθερό τραπέζι πριονιού

16a. Κινητή ράγα αναστολέα 16b. Βίδα ακινητοποίησης

17. Σάκος συλλογής πριονιδιών

20. Βίδα ακινητοποίησης για οδηγό έλξης

22. Βίδα ακινητοποίησης

23. Πείρος ασφάλισης

24. Βίδα περιορισμού βάθους κοπής

24a. Ραβδωτό παξιμάδι

25. Αναστολέας περιορισμού βάθους κοπής

26. Βίδα προσαρμογής (90°)

26a. Παξιμάδι ασφάλισης

27. Βίδα προσαρμογής (45°)

27a. Παξιμάδι ασφάλισης

29. Εξωτερική φλάντζα

30. Ασφάλιση άξονα πριονιού

31. Εσωτερική φλάντζα

Κατασκευαστής: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Αξιότιμε πελάτη, σας ευχόμαστε να απολαύσετε τη νέα σας συσκευή και να έχετε καλά αποτελέσματα κατά τη χρήση της.

Ο κατασκευαστής αυτής της συσκευής δεν ευθύνεται σύμφωνα με τον ισχύοντα νόμο περί ευθύνης προϊ- όντων για ζημιές, που προκαλούνται σε αυτή τη συ- σκευή ή από αυτή τη συσκευή στις εξής περιπτώσεις:

• ακατάλληλη μεταχείριση,

• παράβλεψη των εντολών χειρισμού,

• επισκευές από τρίτους, μη εξουσιοδοτημένους τε-

• τοποθέτηση και αντικατάσταση μη γνήσιων ανταλ-

• μη ενδεδειγμένη χρήση,

• βλάβες της ηλεκτρικής εγκατάστασης σε περίπτω- ση παράβλεψης των ηλεκτρικών κανόνων και των κανονισμών VDE 0100, DIN 57113 / VDE0113.

Πριν από τη συναρμολόγηση και πριν τη θέση σε λει- τουργία διαβάστε όλο το κείμενο των οδηγιών χειρισμού. Αυτές οι οδηγίες χειρισμού έχουν σκοπό να σας διευ- κολύνουν να γνωρίσετε τη συσκευή και να εκμεταλλευ- τείτε τις ενδεδειγμένες δυνατότητες χρήσης της. Οι οδηγίες χειρισμού περιέχουν σημαντικές υποδεί- ξεις για να εργάζεστε με τη συσκευή με ασφάλεια, σω- στά και οικονομικά και για να αποφεύγετε κινδύνους, να εξοικονομείτε έξοδα επισκευής, να μειώνετε τους χρόνους αδυναμίας λειτουργίας και να αυξάνετε την αξιοπιστία και τη διάρκεια ζωής της συσκευής. Επιπρόσθετα στους κανόνες ασφαλείας στις παρού- σες οδηγίες χειρισμού, πρέπει να λαμβάνετε οπωσδή- ποτε υπόψη σας τις διατάξεις που ισχύουν στη χώρα σας για τη λειτουργία της συσκευής. Φυλάξτε τις οδηγίες χειρισμού σε ένα πλαστικό κάλυμ- μα προστατευμένες από ρύπους και υγρασία, κοντά στη συσκευή. Όλα τα άτομα του προσωπικού χειρι- σμού πρέπει να τις διαβάζουν πριν από την έναρξη της εργασίας και να τις τηρούν σχολαστικά. Στη συσκευή επιτρέπεται να εργάζονται μόνο άτομα που έχουν ενημερωθεί για τη χρήση της συσκευής και γνωρίζουν τους κινδύνους που σχετίζονται με αυτή.www.scheppach.com

Παρατήρηση: Μη χρησιμοποιήσετε τη λεπίδα πριονιού για την κοπή γαλβανισμένων υλικών ή ξύλου με ενσωματωμένα γαλβανισμένα καρφιά. Μη χρησιμοποιείτε τη λεπίδα πριονιού για να κόβετε

Το μηχάνημα επιτρέπεται να χρησιμοποιείται μόνο όπως προβλέπεται. Κάθε χρήση πέραν αυτής θεω- ρείται μη ενδεδειγμένη. Για ζημιές ή τραυματισμούς οποιουδήποτε είδους προκαλούμενες από αυτή τη χρήση, την ευθύνη φέρει ο χρήστης/χειριστής και όχι ο κατασκευαστής. Επιτρέπεται να χρησιμοποιούνται μόνο λεπίδες πρι- ονιού που είναι κατάλληλες για το μηχάνημα. Απαγο- ρεύεται η χρήση τροχών κοπής κάθε είδους. Συστατικό μέρος της ενδεδειγμένης χρήσης αποτελεί και η τήρηση των υποδείξεων ασφαλείας, καθώς και των οδηγιών συναρμολόγησης και των υποδείξεων λειτουργίας που υπάρχουν στις Οδηγίες χειρισμού. Τα άτομα τα οποία χειρίζονται και συντηρούν το μη- χάνημα πρέπει να είναι εξοικειωμένα με αυτό και να έχουν διδαχθεί σχετικά με τους ενδεχόμενους κινδύ-

Πέραν αυτού, πρέπει να τηρούνται με απόλυτη ακρί- βεια οι ισχύοντες κανονισμοί πρόληψης ατυχημάτων. Πρέπει να τηρούνται και οι λοιποί κανόνες στους το- μείς της ιατρικής εργασίας και της τεχνικής ασφάλειας. Οι τροποποιήσεις στο μηχάνημα αποκλείουν κάθε ευ- θύνη του κατασκευαστή για όσες ζημιές προκύψουν

Παρά την ενδεδειγμένη χρήση μπορεί ορισμένοι υπο- λειπόμενοι παράγοντες κινδύνου να μην μπορούν να εξαλειφθούν πλήρως. Ανάλογα με την κατασκευή και τη δομή του μηχανήματος μπορεί να προκύψουν τα εξής σημεία:

• Επαφή με τη λεπίδα πριονιού στη μη καλυμμένη πε- ριοχή κοπής πριονιού.

• Τοποθέτηση του χεριού στην περιοχή της κινούμε- νης λεπίδας πριονιού (τραυματισμός από κόψιμο).

• Ανάκρουση με εκτίναξη αντικειμένων εργασίας και μερών αυτών.

• Θραύσεις λεπίδας πριονιού.

• Εκτόξευση ελαττωματικών τμημάτων σκληρού με- τάλλου της λεπίδας πριονιού.

• Βλάβες της ακοής σε περίπτωση μη χρήσης των απαιτούμενων μέσων προστασίας ακοής.

• Επιβλαβείς για την υγεία εκπομπή σκόνης ξύλων σε περίπτωση χρήσης σε κλειστούς χώρους.

33. Διακόπτης ενεργοποίησης/ απενεργοποίησης

34. Μοχλός θέσεων μανδάλωσης

35. Προστασία έναντι ανατροπής

36. Βίδα προσαρμογής

37. Στήριξη καλωδίου

38. Διακόπτης επιλογής αριθμού στροφών

A.) Γωνία-οδηγός 90° (δεν περιλαμβάνεται στο παρα- δοτέο υλικό) B.) Γωνία-οδηγός 45° (δεν περιλαμβάνεται στο παρα- δοτέο υλικό) C.) Κλειδί Άλεν, 6 mm D.) Σταυρόβιδα (λέιζερ)

• Δισκοπρίονο κάθετης κοπής, συρόμενης κοπής - φαλτσοπρίονο

• 1x διάταξη σύσφιξης (7) (προεγκατεστημένη)

• 2x Υποθέματα αντικειμένου εργασίας (8) (προεγκα-

• Σάκος συλλογής πριονιδιών (17)

• Κλειδί Άλεν 6 mm (C)

4. Ενδεδειγμένη χρήση

Το δισκοπρίονο κάθετης κοπής, συρόμενης κοπής - φαλτσοπρίονο χρησιμεύει για κοπή ξύλου και πλα- στικών, ανάλογα με το μέγεθος του μηχανήματος. Το πριόνι δεν είναι κατάλληλο για κοπή καυσόξυλων. Προειδοποίηση! Μη χρησιμοποιήσετε τη συσκευή για την κοπή υλικών διαφορετικών από αυτά που περιγράφονται στις οδη- γίες χειρισμού. Προειδοποίηση! Η λεπίδα πριονιού που συμπεριλαμβάνεται προορίζε- ται αποκλειστικά για την κοπή των ακόλουθων υλικών: Ξύλο, παράγωγα προϊόντα ξύλου (MDF, μοριοσανί- δες, κόντρα πλακέ, κόντρα πλακέ με εσωτερική στρώ- ση ξύλου, χάρντμπορντ κλπ.), ξύλο με καρφιά και φύλ- λα μαλακού χάλυβα 3 mm. Παρατήρηση: Ξύλο το οποίο περιέχει μη γαλβανισμένα καρφιά ή βίδες μπορεί να κοπεί – προσεκτικά – αλλά και με ασφάλεια.www.scheppach.com

Τα μη τροποποιημένα φις και οι κατάλληλες πρί- ζες μειώνουν τον κίνδυνο ηλεκτροπληξίας. b) Αποφεύγετε την επαφή του σώματος με γει- ωμένες επιφάνειες όπως σε σωλήνες, θερμα- ντικά σώματα, ηλεκτρικές κουζίνες και ψυγεία. Όταν το σώμα σας είναι γειωμένο, υπάρχει αυξη- μένος κίνδυνος από ηλεκτροπληξία. c) Διατηρείτε τα ηλεκτρικά εργαλεία μακριά από βροχή ή υγρασία. Η διείσδυση νερού σε ένα ηλεκτρικό εργαλείο αυ- ξάνει τον κίνδυνο ηλεκτροπληξίας. d) Μην κακομεταχειρίζεστε το καλώδιο σύνδεσης για να μεταφέρετε ή να αναρτήσετε το ηλεκτρι- κό εργαλείο ή για να αποσυνδέσετε το φις από την πρίζα. Κρατάτε το καλώδιο σύνδεσης μα- κριά από υπερβολική θερμοκρασία, λάδι, αιχ- μηρά άκρα ή κινούμενα μέρη. Τα καλώδια σύνδεσης που έχουν υποστεί ζημιά ή είναι μπερδεμένα αυξάνουν τον κίνδυνο ηλεκτροπληξίας. e) Όταν εργάζεστε με ένα ηλεκτρικό εργαλείο σε υπαίθριο χώρο, χρησιμοποιείτε μόνο καλώδια επέκτασης που είναι και αυτά κατάλληλα για χρήση σε εξωτερικούς χώρους. Η χρήση καλωδίου επέκτασης κατάλληλου για χρήση σε εξωτερικούς χώρους μειώνει τον κίνδυ- νο ηλεκτροπληξίας. f) Αν είναι αναπόφευκτη η λειτουργία του ηλε- κτρικού εργαλείου σε περιβάλλον με υγρασία, χρησιμοποιείτε ένα ρελέ προστασίας από ρεύμα διαρροής. Η χρήση ενός ρελέ προστασίας από ρεύμα διαρ- ροής μειώνει τον κίνδυνο ηλεκτροπληξίας.

a) Πρέπει να είστε προσεκτικοί, να προσέχετε τι κάνετε και να χρησιμοποιείτε σύνεση κατά την εργασία με ένα ηλεκτρικό εργαλείο. Μη χρησιμοποιείτε ηλεκτρικό εργαλείο όταν είστε κουρασμένοι ή υπό την επήρεια ναρκωτικών, οινοπνεύματος ή φαρμάκων. Μία στιγμή απροσεξίας κατά τη χρήση του ηλε- κτρικού εργαλείου μπορεί να οδηγήσει σε σοβα- ρούς τραυματισμούς. b) Φοράτε ατομικό εξοπλισμό προστασίας και πάντα προστατευτικά γυαλιά. Η χρήση ατομικού εξοπλισμού προστασίας, όπως μάσκας κατά της σκόνης, αντιολισθητικών υποδη- μάτων ασφαλείας, προστατευτικού κράνους ή μέ- σων προστασίας ακοής, ανάλογα με το είδος και τη χρήση του ηλεκτρικού εργαλείου, μειώνει τον κίνδυνο τραυματισμών. Έχετε υπόψη σας ότι οι συσκευές μας κανονικά δεν έχουν σχεδιαστεί για εμπορική, βιοτεχνική ή βιομη- χανική χρήση. Δεν αναλαμβάνουμε καμία ευθύνη αν η συσκευή χρησιμοποιηθεί σε εμπορικές, βιοτεχνικές ή βιομηχανικές επιχειρήσεις καθώς και σε παρόμοιες δραστηριότητες.

5. Υποδείξεις ασφαλείας

Γενικές υποδείξεις ασφαλείας για ηλεκτρικά εργα-

m ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Διαβάστε όλες τις υποδείξεις ασφαλείας, τις οδηγίες, τις απεικονίσεις και τα τε- χνικά χαρακτηριστικά που παρέχονται με το ηλε- κτρικό εργαλείο σας. Από παραλείψεις στην τήρηση των ακόλουθων οδηγιών ενδέχεται να προκληθεί ηλε- κτροπληξία, φωτιά και/ή σοβαροί τραυματισμοί. Φυλάξτε όλες τις υποδείξεις ασφαλείας και τις οδηγίες για μελλοντική χρήση. Ο όρος «ηλεκτρικό εργαλείο» που χρησιμοποιείται στις υποδείξεις ασφαλείας αναφέρεται σε ηλεκτρικά εργαλεία που λειτουργούν με ρεύμα (με καλώδιο ρεύ- ματος) ή σε ηλεκτρικά εργαλεία που λειτουργούν με επαναφορτιζόμενες μπαταρίες (χωρίς καλώδιο ρεύ-

1) Ασφάλεια χώρου εργασίας

a) Διατηρείτε την περιοχή εργασίας καθαρή και καλά φωτισμένη. Από ακαταστασία ή μη φωτισμένες περιοχές ερ- γασίας μπορεί να προκληθούν ατυχήματα. b) Μην εργάζεστε με το ηλεκτρικό εργαλείο σε δυνητικά εκρήξιμο περιβάλλον όπου βρίσκο- νται καύσιμα υγρά, αέρια ή σκόνες. Τα ηλεκτρικά εργαλεία παράγουν σπινθήρες οι οποίοι μπορούν να προκαλέσουν ανάφλεξη της σκόνης ή των ατμών. c) Κατά τη χρήση του ηλεκτρικού εργαλείου κρα- τάτε μακριά παιδιά και άλλα άτομα. Σε περίπτωση εκτροπής μπορεί να χάσετε τον έλεγχο του ηλεκτρικού εργαλείου.

2) Ασφάλεια χρήσης ηλεκτρικού ρεύματος

a) Το φις σύνδεσης του ηλεκτρικού εργαλείου πρέ- πει να ταιριάζει στην πρίζα. Δεν επιτρέπεται κα- νενός είδους τροποποίηση του φις. Μη χρησιμο- ποιείτε φις προσαρμογής με ηλεκτρικά εργαλεία που διαθέτουν προστασία μέσω γείωσης.www.scheppach.com

b) Μη χρησιμοποιήσετε ποτέ ηλεκτρικό εργαλείο του οποίου ο διακόπτης παρουσιάζει βλάβη. Ένα ηλεκτρικό εργαλείο που δεν μπορεί πλέον να ενεργοποιηθεί ή να απενεργοποιηθεί, είναι επικίν- δυνο και πρέπει να επισκευαστεί. c) Αφαιρέστε το φις από την πρίζα και/ή αφαιρέ- στε την αφαιρούμενη επαναφορτιζόμενη μπα- ταρία, πριν πραγματοποιήσετε ρυθμίσεις στη συσκευή, αλλάξετε εργαλείο εργασίας ή αφή- σετε στην άκρη το ηλεκτρικό εργαλείο. Αυτό το μέτρο προφύλαξης αποτρέπει την αθέλη- τη εκκίνηση του ηλεκτρικού εργαλείου. d) Φυλάσσετε μακριά από παιδιά τα ηλεκτρικά εργαλεία που δεν χρησιμοποιείτε. Μην αφήνε- τε να χρησιμοποιεί το ηλεκτρικό εργαλείο κα- νένα άτομο που δεν είναι εξοικειωμένο με αυτό ή δεν έχει διαβάσεις τις παρούσες οδηγίες. Τα ηλεκτρικά εργαλεία είναι επικίνδυνα, όταν χρη- σιμοποιούνται από άπειρα άτομα. e) Φροντίζετε σχολαστικά τα ηλεκτρικά εργαλεία και το εργαλείο εργασίας. Ελέγχετε ότι λει- τουργούν απρόσκοπτα και δεν κολλάνε τα κι- νούμενα μέρη, αν υπάρχουν εξαρτήματα που έχουν σπάσει ή έχουν υποστεί ζημιά τέτοια που να επηρεάζεται η λειτουργία του ηλεκτρι- κού εργαλείου. Αναθέτετε πριν τη χρήση του ηλεκτρικού εργαλείου την επισκευή των εξαρ- τημάτων που έχουν υποστεί ζημιά. Πολλά ατυχήματα έχουν την αιτία τους σε κακοσυ- ντηρημένα ηλεκτρικά εργαλεία. f) Διατηρείτε τα εργαλεία κοπής αιχμηρά και κα-

Τα προσεκτικά φροντισμένα εργαλεία κοπής με κοφτερές αιχμές έχουν μικρότερη τάση για σφή- νωμα και είναι ευκολότερο να καθοδηγηθούν. g) Χρησιμοποιείτε το ηλεκτρικό εργαλείο, τα αξε- σουάρ, τα εργαλεία εργασίας κλπ. σύμφωνα με τις παρούσες οδηγίες. Λαμβάνετε επίσης υπόψη τις συνθήκες εργασίας και την εργασία που πρόκειται να εκτελεστεί. Η χρήση ηλεκτρικών εργαλείων για εφαρμογές άλλες από τις προβλεπόμενες μπορεί να οδηγή- σει σε επικίνδυνες καταστάσεις. h) Κρατάτε τις λαβές και τις επιφάνειες κρατήμα- τος στεγνές, καθαρές και απαλλαγμένες από λάδια και γράσα. Οι ολισθηρές λαβές και επιφάνειες κρατήματος δεν επιτρέπουν ασφαλή χειρισμό και έλεγχο του ηλεκτρικού εργαλείου σε απρόβλεπτες καταστά-

c) Αποφεύγετε την ακούσια θέση σε λειτουργία. Να βεβαιώνεστε ότι το ηλεκτρικό εργαλείο είναι απενεργοποιημένο πριν το συνδέσετε στην τροφοδοσία ρεύματος και/ή συνδέσετε την επαναφορτιζόμενη μπαταρία, το πάρετε στα χέρια σας ή το μεταφέρετε. Αν κατά τη μεταφορά του ηλεκτρικού εργαλείου έχετε το δάχτυλο στον διακόπτη ή αν συνδέσετε το εργαλείο στην τροφοδοσία ρεύματος ενώ είναι ενερ- γοποιημένο, μπορεί να προκληθούν ατυχήματα. d) Απομακρύνετε εργαλεία ρύθμισης ή κλειδιά βιδώματος πριν ενεργοποιήσετε το ηλεκτρικό

Ένα εργαλείο ή κλειδί το οποίο βρίσκεται σε ένα περιστρεφόμενο μέρος του ηλεκτρικού εργαλείου μπορεί να προκαλέσει τραυματισμούς. e) Αποφεύγετε οποιαδήποτε αφύσικη στάση σώματος. Να φροντίζετε για ασφαλή στήριξη στα πόδια σας και να διατηρείτε πάντα την ισορροπία σας. Με αυτόν τον τρόπο μπορείτε να ελέγχετε καλύ- τερα το ηλεκτρικό εργαλείο σε μη αναμενόμενες καταστάσεις. f) Φοράτε κατάλληλο ρουχισμό. Μη φοράτε φαρ- διά ρούχα ή κοσμήματα. Κρατάτε τα μαλλιά και τα ρούχα μακριά από κινούμενα μέρη. Τα ρούχα με φαρδιά εφαρμογή, τα κοσμήματα ή τα μακριά μαλλιά μπορεί να πιαστούν από κινού-

g) Αν μπορούν να χρησιμοποιηθούν διατάξεις αναρρόφησης και συλλογής σκόνης, βεβαιω- θείτε ότι είναι συνδεδεμένες και ότι χρησιμο- ποιούνται σωστά. Η χρήση μιας διάταξης αναρρόφησης σκόνης μπορεί να μειώσει τους κινδύνους από τη σκόνη. h) Μην έχετε ψευδή αίσθηση της ασφάλειας και μην αψηφάτε τους κανόνες ασφαλείας για ηλε- κτρικά εργαλεία, ακόμα και αν έχετε εξοικειω- θεί με το ηλεκτρικό εργαλείο μετά από επανει- λημμένη χρήση του. Οι απρόσεκτοι χειρισμοί μπορούν σε κλάσμα- τα του δευτερολέπτου να επιφέρουν σοβαρούς τραυματισμούς.

4) Χρήση και μεταχείριση του ηλεκτρικού εργαλείου

a) Μην υπερφορτώνετε το ηλεκτρικό εργαλείο. Χρησιμοποιείτε για την εργασία σας το ηλε- κτρικό εργαλείο που προορίζεται για αυτή. Με το κατάλληλο ηλεκτρικό εργαλείο εργάζεστε καλύτερα και ασφαλέστερα στην προβλεπόμενη περιοχή ισχύος.www.scheppach.com

d) Σπρώχνετε το πριόνι για να περάσει από το αντικείμενο εργασίας. Αποφεύγετε να τραβάτε το πριόνι για να περάσει από το αντικείμενο εργασίας. Όταν θέλετε να πραγματοποιήσετε μια κοπή, πρώτα ανυψώστε την κεφαλή πριο- νιού και τραβήξτε την μέσα από το αντικείμενο εργασίας χωρίς να το κόψετε. Κατόπιν ενερ- γοποιήστε τον κινητήρα, στρέψτε την κεφαλή πριονιού προς τα κάτω και πιέστε το πριόνι για να διαπεράσει το αντικείμενο εργασίας. Σε περίπτωση κοπής με έλξη υπάρχει ο κίνδυνος να ανέβει η λεπίδα πριονιού πάνω στο αντικείμενο εργασίας και η μονάδα λεπίδας πριονιού να εκτι- ναχτεί βίαια πάνω στον χειριστή. e) Μην περνάτε ποτέ το χέρι πάνω από την προ- βλεπόμενη γραμμή κοπής, ούτε μπροστά ούτε πίσω από τη λεπίδα πριονιού. Η υποστήριξη του αντικειμένου εργασίας "με σταυρωτά τα χέ- ρια", δηλ. το να κρατάτε το αντικείμενο εργασίας δεξιά δίπλα στη λεπίδα πριονιού με το αριστερό χέρι ή αντίστροφα, είναι πολύ επικίνδυνο. f) Όταν περιστρέφεται η λεπίδα πριονιού, ποτέ μη βάζετε το χέρι σας πίσω από τον αναστο- λέα. Ποτέ μην πλησιάζετε το χέρι σας στην περιστρεφόμενη λεπίδα πριονιού πιο κοντά από μια απόσταση ασφαλείας 100 mm (ισχύει και για τις δύο πλευρές της λεπίδας πριονιού, π.χ. κατά την απομάκρυνση άχρηστων κομμα- τιών ξύλου). Η προσέγγιση της περιστρεφόμενης λεπίδας πριονιού προς το χέρι σας ενδεχομένως δεν μπορεί να γίνει αντιληπτή και μπορεί να τραυ- ματιστείτε βαριά. g) Ελέγχετε το αντικείμενο εργασίας πριν την κοπή. Αν το αντικείμενο εργασίας είναι λυ- γισμένο ή στρεβλωμένο, σφίξτε το με την προς τα έξω καμπυλωμένη πλευρά προς τον αναστολέα. Βεβαιώνεστε πάντα ότι κατά μή- κος της γραμμής κοπής δεν υπάρχει κανένα διάκενο ανάμεσα στο αντικείμενο εργασίας, τον αναστολέα και το τραπέζι. Τα αντικείμενα εργασίας που είναι λυγισμένα ή στρεβλωμένα μπορεί να περιστραφούν ή να μετατοπιστούν και να προκαλέσουν κόλλημα της περιστρεφόμενης λεπίδας πριονιού κατά την κοπή. Δεν επιτρέπε- ται να υπάρχουν καρφιά ή ξένα σώματα μέσα στο αντικείμενο εργασίας. h) Χρησιμοποιείτε το πριόνι μόνο αν το τραπέ- ζι είναι ελεύθερο από εργαλεία, υπολείμματα ξύλου κλπ. Μόνο το αντικείμενο εργασίας επι- τρέπεται να βρίσκεται πάνω στο τραπέζι.

a) Αναθέτετε την επισκευή του ηλεκτρικού ερ- γαλείου μόνο σε πιστοποιημένο ειδικευμένο προσωπικό και μόνο με γνήσια ανταλλακτικά. Με αυτόν τον τρόπο εξασφαλίζετε ότι θα διατηρεί- ται η ασφάλεια του ηλεκτρικού εργαλείου. Προειδοποίηση! Αυτό το ηλεκτρικό εργαλείο παράγει ένα ηλεκτρομα- γνητικό πεδίο κατά τη διάρκεια της λειτουργίας του. Αυτό το πεδίο υπό ορισμένες περιστάσεις μπορεί να επηρεάσει ενεργά ή παθητικά ιατρικά εμφυτεύματα. Για να μειώσετε τον κίνδυνο σοβαρών ή θανατηφό- ρων τραυματισμών, συνιστούμε σε άτομα με ιατρικά εμφυτεύματα να συμβουλεύονται το γιατρό τους και τον κατασκευαστή του ιατρικού εμφυτεύματος, πριν το χειρισμό του ηλεκτρικού εργαλείου. Υποδείξεις ασφαλείας για δισκοπρίονα κάθετης κοπής - φαλτσοπρίονα a) Τα δισκοπρίονα κάθετης κοπής - φαλτσο- πρίονα προορίζονται για την κοπή ξύλου ή προϊόντων τύπου ξύλου και δεν μπορούν να χρησιμοποιηθούν για την κοπή υλικών που περιέχουν σίδηρο όπως ράβδων, βιδών κλπ. Σκόνη που έχει λειαντικές ιδιότητες προκαλεί μπλο- κάρισμα κινητών μερών όπως είναι ο κάτω προ- φυλακτήρας. Οι σπινθήρες που παράγονται κατά την κοπή θα κάψουν τον κάτω προφυλακτήρα, την ένθετη πλάκα και άλλα πλαστικά εξαρτήματα. b) Αν είναι εφικτό στερεώνετε το αντικείμενο εργασίας με σφιγκτήρες. Αν πρέπει να συ- γκρατήστε το αντικείμενο εργασίας με το χέρι, πρέπει να κρατάτε πάντα το χέρι σας σε από- σταση τουλάχιστον 100 mm από κάθε πλευ- ρά της λεπίδας πριονιού. Μη χρησιμοποιείτε αυτό το πριόνι για να κόβετε αντικείμενα που είναι πολύ μικρά για να τα συσφίξετε ή να τα κρατάτε με ασφάλεια με το χέρι. Αν το χέρι σας είναι πολύ κοντά στη λεπίδα πριονιού, υπάρχει αυξημένος κίνδυνος τραυματισμού από την επα- φή με τη λεπίδα πριονιού. c) Το αντικείμενο εργασίας πρέπει να είναι ακίνητο και είτε να στερεώνεται με σύσφιξη είτε να πι- έζεται πάνω στον αναστολέα και στο τραπέζι. Μη σπρώχνετε το αντικείμενο εργασίας προς τη λεπίδα πριονιού και ποτέ μην κόβετε "ελεύ- θερα με το χέρι". Τα ασύνδετα ή κινητά αντικείμενα εργασίας θα μπορούσαν να εκτοξευτούν με μεγάλη ταχύτητα και να προκαλέσουν τραυματισμούς.www.scheppach.com

n) Το κομμάτι που έχει αποκοπεί δεν επιτρέπεται να πιέζεται προς την περιστρεφόμενη λεπίδα πριονιού. Αν ο διαθέσιμος χώρος είναι μικρός, π.χ. σε περίπτωση χρήσης διαμήκων αναστολέ- ων, μπορεί το αποκομμένο κομμάτι να σφηνώσει στη λεπίδα και να εκτιναχτεί βίαια. o) Χρησιμοποιείτε πάντα έναν σφιγκτήρα ή μια κατάλληλη διάταξη για να υποστηρίξετε σω- στά υλικό με κυκλική διατομή όπως ράβδους ή σωλήνες. Οι ράβδοι τείνουν κατά την κοπή να κυλούν και να απομακρύνονται και τότε η λεπίδα μπορεί να "μαγκώσει" και το αντικείμενο εργασί- ας με το χέρι σας μπορεί να τραβηχτεί προς τη

p) Αφήστε να φθάσει η λεπίδα τον πλήρη αριθμό στροφών, πριν κόψετε το αντικείμενο εργασί- ας. Με αυτόν τον τρόπο μειώνεται ο κίνδυνος να εκτοξευτεί το αντικείμενο εργασίας. q) Αν σφηνώσει το αντικείμενο εργασίας ή μπλο- καριστεί η λεπίδα, απενεργοποιήστε το δι- σκοπρίονο κάθετης κοπής - φαλτσοπρίονο. Περιμένετε να ακινητοποιηθούν όλα τα κινητά μέρη, αφαιρέστε το φις ρευματοληψίας από την πρίζα και/ή αφαιρέστε την επαναφορ- τιζόμενη μπαταρία. Κατόπιν αφαιρέστε το σφηνωμένο υλικό. Αν σε μια τέτοια περίπτωση μπλοκαρίσματος συνεχίσετε την κοπή με το πρι- όνι, μπορεί να προκληθεί απώλεια του ελέγχου ή ζημιές στο δισκοπρίονο κάθετης κοπής - φαλτσο-

r) Μετά την ολοκλήρωση της κοπής αφήστε ελεύθερο τον διακόπτη, κρατήστε την κεφα- λή πριονιού κατεβασμένη και περιμένετε να ακινητοποιηθεί η λεπίδα πριν αφαιρέσετε το αποκομμένο κομμάτι. Είναι πολύ επικίνδυνο να πλησιάζετε στο χέρι σας στη λεπίδα πριονιού που κινείται έως ότου σταματήσει τελείως. s) Κρατάτε καλά τη λαβή αν θέλετε να εκτελέ- σετε μια μη πλήρη κοπή με το πριόνι ή όταν αφήσετε ελεύθερο τον διακόπτη, πριν φθάσει η κεφαλή πριονιού την κάτω θέση της. Από τη δράση πέδησης του πριονιού μπορεί η κεφαλή πριονιού να τραβηχτεί απότομα προς τα κάτω, κάτι που προκαλεί κίνδυνο τραυματισμού. Υποδείξεις ασφαλείας για το χειρισμό λεπίδων

1. Μη χρησιμοποιείτε λεπίδες πριονιού που έχουν

υποστεί ζημιά ή παραμόρφωση.

2. Μη χρησιμοποιείτε λεπίδες πριονιού με ρωγμές.

Μικρά απόβλητα κομμάτια, μη συσφιγμένα κομ- μάτια ξύλου ή άλλα αντικείμενα, αν έρθουν σε επαφή με την περιστρεφόμενη λεπίδα, μπορούν να εκτοξευτούν με υψηλή ταχύτητα.

i) Κόβετε ένα μόνο αντικείμενο εργασίας τη

φορά. Τα αντικείμενα εργασίας που είναι στοι- βαγμένα το ένα πάνω στο άλλο δεν μπορούν να συσφιχτούν ή να συγκρατηθούν σωστά και μπο- ρεί κατά την κοπή να προκαλέσουν κόλλημα της λεπίδας ή να γλιστρήσουν. j) Προσέχετε ώστε πριν τη χρήση το δισκο- πρίονο κάθετης κοπής - φαλτσοπρίονο να βρίσκεται πάνω σε μια επίπεδη και σταθερή επιφάνεια εργασίας. Μια επίπεδη και σταθερή επιφάνεια εργασίας μειώνει τον κίνδυνο αποστα- θεροποίησης του δισκοπρίονου κάθετης κοπής - φαλτσοπρίονου. k) Σχεδιάζετε εκ των προτέρων την εργασία σας. Προσέχετε σε κάθε ρύθμιση της κλίσης της λεπίδας πριονιού ή της γωνίας φαλτσοκοπής ότι ο ρυθμιζόμενος αναστολέας έχει ρυθμιστεί σωστά και υποστηρίζει το αντικείμενο εργασί- ας, χωρίς να έρχεται σε επαφή με τη λεπίδα ή με τον προφυλακτήρα. Χωρίς να ενεργοποιήσετε το μηχάνημα και χω- ρίς αντικείμενο εργασίας πάνω στο τραπέζι του δισκοπρίονου, πρέπει να προσομοιώσετε μια πλήρη κίνηση κοπής της λεπίδας πριονιού, για να διασφαλίσετε ότι δεν θα προκύψουν είτε εμπόδια είτε κίνδυνος κοπής του αναστολέα. l) Σε περίπτωση αντικειμένων εργασίας τα οποία είναι πλατύτερα ή μακρύτερα από την πάνω πλευρά του τραπεζιού, προσέχετε να παρέχετε κατάλληλο στήριγμα, π.χ. με χρήση επιμηκύνσεων τραπεζιού ή ειδικών καβαλέ- των κοπής. Τα αντικείμενα εργασίας που είναι μακρύτερα ή πλατύτερα από το τραπέζι του δι- σκοπρίονου κάθετης κοπής - φαλτσοπρίονου μπορούν να ανατραπούν αν δεν στηρίζονται στα- θερά. Σε περίπτωση που ανατραπεί ένα κομμέ- νο κομμάτι ξύλο ή το αντικείμενο εργασίας, αυτό μπορεί να ανυψώσει τον κάτω προφυλακτήρα ή να εκσφενδονιστεί εκτός ελέγχου από την περι- στρεφόμενη λεπίδα. m) Μη χρησιμοποιείτε άλλα άτομα ως υποκατά- στατο επιμήκυνσης τραπεζιού ή ως πρόσθετο στήριγμα. Μια ασταθής στήριξη του αντικειμένου εργασίας μπορεί να προκαλέσει κόλλημα της λε- πίδας. Επίσης μπορεί το αντικείμενο εργασίας να μετακινηθεί κατά τη διάρκεια της κοπής και να τρα- βήξει τον βοηθό προς την περιστρεφόμενη λεπίδα.www.scheppach.com

17. Πριν τη χρήση των λεπίδων πριονιού να βεβαιώ-

νεστε ότι όλες οι προστατευτικές διατάξεις είναι σωστά στερεωμένες.

18. Βεβαιώνεστε πριν τη χρήση, ότι η χρησιμοποι-

ούμενη λεπίδα πριονιού συμμορφώνεται με τις τεχνικές απαιτήσεις αυτού του συρόμενου δισκο- πρίονου κάθετης κοπής - φαλτσοπρίονου και είναι σωστά στερεωμένη.

19. Χρησιμοποιείτε τη συμπεριλαμβανόμενη λεπίδα

πριονιού μόνο για εργασίες κοπής σε ξύλο, ποτέ για επεξεργασία μετάλλων.

20. Χρησιμοποιείτε μόνο λεπίδα πριονιού με διάμε-

τρο που αντιστοιχεί στα στοιχεία που αναφέρο- νται πάνω στο πριόνι.

21. Χρησιμοποιείτε πρόσθετα υποθέματα αντικειμέ-

νου εργασίας, αν αυτό είναι απαραίτητο για την ευστάθεια του αντικειμένου εργασίας.

22. Οι επεκτάσεις του υποθέματος αντικειμένου ερ-

γασίας πρέπει κατά την εργασία να είναι πάντα στερεωμένες και να χρησιμοποιούνται.

23. Αντικαθιστάτε το φθαρμένο ένθετο τραπεζιού!

24. Αποφεύγετε την υπερθέρμανση των δοντιών του

25. Αποφεύγετε κατά την κοπή πλαστικών να λιώνετε

το πλαστικό. Για τον σκοπό αυτό χρησιμοποιείτε τις σωστές λεπίδες πριονιού. Αντικαθιστάτε έγκαιρα τις λεπίδες πριονιού που έχουν υποστεί ζημιά ή

Αν υπερθερμανθεί η λεπίδα πριονιού, σταμα- τήστε το μηχάνημα. Αφήστε πρώτα να κρυώσει η λεπίδα πριονιού, πριν εργαστείτε πάλι με τη

Προσοχή: Ακτινοβολία λέιζερ Μην κοιτάζετε μέσα στην ακτίνα Κατηγορία λέιζερ 2 Προστατεύετε τον εαυτό σας και το περιβάλλον λαμβάνοντας μέτρα προφύλαξης από κινδύνους ατυχημάτων!

• Μην κοιτάζετε απευθείας με απροστάτευτα μάτια μέσα στην ακτίνα λέιζερ.

• Ποτέ μην κοιτάζετε απευθείας μέσα στη διαδρομή της ακτίνας. Αποσύρετε από τη χρήση τις λεπίδες πριονιού που παρουσιάζουν ρωγμές. Δεν επιτρέπεται επι-

3. Μη χρησιμοποιείτε λεπίδες πριονιού από χάλυβα

4. Ελέγχετε την κατάσταση των λεπίδων πριονιού

πριν χρησιμοποιήσετε το συρόμενο δισκοπρίονο κάθετης κοπής-φαλτσοπρίονο.

5. Χρησιμοποιείτε μόνο λεπίδες πριονιού οι οποίες

είναι κατάλληλες για το υλικό που πρόκειται να

6. Χρησιμοποιείτε μόνο τις λεπίδες πριονιού που

καθορίζει ο κατασκευαστής. Οι λεπίδες πριονιού που προορίζονται για την επεξεργασία ξύλου ή παρόμοιων υλικών πρέπει να συμμορφώνονται με το πρότυπο EN 847-1.

7. Μη χρησιμοποιείτε λεπίδες πριονιού από χάλυβα

υψηλής ταχύτητας (HSS).

8. Χρησιμοποιείτε μόνο λεπίδες πριονιού των οποί-

ων ο μέγιστος επιτρεπόμενος αριθμός στροφών είναι μεγαλύτερος ή ίσος με το μέγιστο αριθμό στροφών της ατράκτου του συρόμενου δισκοπρί- ονου κάθετης κοπής - φαλτσοπρίονου και οι οποί- ες είναι κατάλληλες για το υλικό που πρόκειται να

9. Προσέξτε τη φορά περιστροφής της λεπίδας πρι-

10. Τοποθετείτε λεπίδες πριονιού μόνον όταν είστε

εξοικειωμένοι με τον χειρισμό τους.

11. Τηρείτε τον περιορισμό του μέγιστου αριθμού

στροφών. Δεν επιτρέπεται η υπέρβαση του μέ- γιστου αριθμού στροφών που αναφέρεται πάνω στη λεπίδα πριονιού. Αν αναφέρεται, τηρείτε την περιοχή αριθμού στροφών.

12. Καθαρίζετε τις επιφάνειες σύσφιξης από βρομιές,

γράσα, λάδια και νερό.

13. Μη χρησιμοποιείτε μη στερεωμένους δακτυλίους

ή χιτώνια μείωσης για τη μείωση της διαμέτρου οπών σε λεπίδες πριονιού.

14. Προσέχετε ώστε οι στερεωμένοι δακτύλιοι μείω-

σης για την ασφάλιση της λεπίδας πριονιού να έχουν την ίδια διάμετρο και τουλάχιστον το 1/3 της διαμέτρου κοπής.

15. Να βεβαιώνεστε ότι οι στερεωμένοι δακτύλιοι μεί-

ωσης είναι παράλληλοι μεταξύ τους.

16. Χειρίζεστε με προσοχή τις λεπίδες πριονιού. Να

τις διατηρείτε καλύτερα στην αρχική συσκευασία ή σε ειδικές θήκες. Φοράτε προστατευτικά γάντια, για βελτιωμένη ασφάλεια κρατήματος και μειωμέ- νο κίνδυνο τραυματισμού.www.scheppach.com

• Πριν πραγματοποιήσετε εργασίες ρύθμισης ή συ- ντήρησης, αφήστε το κουμπί εκκίνησης και απο- συνδέστε το φις ρευματοληψίας από την πρίζα.

6. Τεχνικά χαρακτηριστικά

Μοτέρ εναλλασσόμενου ρεύματος 220 - 240 V~ 50Hz Ονομαστική ισχύς S1* ......................................1700 W Τρόπος λειτουργίας ............................S6 15% 2000 W Αριθμός στροφών χωρίς φορτίο n

Λεπίδα πριονιού από σκληρό μέταλλο ........................................ø 216 x ø 30 x 2 mm Αριθμός δοντιών .......................................................24 Μέγιστο πλάτος δοντιών της λεπίδας πριονιού . 3 mm Περιοχή στροφής ..................................-45° / 0°/ +45° Φαλτσοκοπή ................. 0° έως 45° προς τα αριστερά Πλάτος κοπής στις 90° ............................340 x 65 mm Πλάτος κοπής στις 45° ............................240 x 65 mm Πλάτος κοπής στις 2 x 45° (Σύνθετη φαλτσοκοπή) ............................240 x 38 mm Κατηγορία προστασίας .......................................II / Βάρος ........................................................περ. 12,2 kg Κατηγορία λέιζερ ........................................................2 Μήκος κύματος λέιζερ ......................................650 nm Ισχύς λέιζερ...................................................... < 1 mW Με την επιφύλαξη τεχνικών τροποποιήσεων!

• Τρόπος λειτουργίας S1, συνεχής λειτουργία

• Τρόπος λειτουργίας S6, αδιάλειπτη περιοδική λει- τουργία. Η λειτουργία αποτελείται από ένα χρονικό διάστημα εκκίνησης, ένα χρονικό διάστημα με σταθε- ρό φορτίο και ένα χρονικό διάστημα λειτουργίας χωρίς φορτίο. Ο κύκλος δραστηριότητας είναι 10 λεπτά, η σχετική διάρκεια ενεργοποιημένης κατάστασης είναι 15% του κύκλου δραστηριότητας. Το αντικείμενο εργασίας πρέπει να έχει τουλάχι- στον ύψος 3 mm και πλάτος 10 mm. Προσέχετε το αντικείμενο εργασίας να στερεώνε- ται πάντα με τη διάταξη σύσφιξης.

Οι τιμές θορύβου προσδιορίστηκαν βάσει του προτύ- που EN 62841-1. Στάθμη ηχητικής πίεσης L

............................... 94 dB Αβεβαιότητα K

• Μην κατευθύνετε ποτέ την ακτίνα λέιζερ σε ανακλα- στικές επιφάνειες και σε άτομα ή ζώα. Ακόμα και μια ακτίνα λέιζερ χαμηλής ισχύος μπορεί να προξενήσει ζημιές στο μάτι.

• Προφύλαξη - αν ακολουθείτε μεθόδους εργασίας δι- αφορετικές από αυτές που αναφέρονται εδώ, αυτό μπορεί να επιφέρει επικίνδυνη έκθεση σε ακτινοβο-

• Ποτέ μην ανοίξετε τη μονάδα λέιζερ. Θα μπορούσε να προκύψει μη αναμενόμενη έκθεση σε ακτινοβολία.

• Το λέιζερ δεν επιτρέπεται να αντικατασταθεί με μο- νάδα λέιζερ άλλου τύπου.

• Επισκευές στο λέιζερ επιτρέπεται να πραγματο- ποιούνται μόνο από τον κατασκευαστή του λέιζερ ή από εξουσιοδοτημένο αντιπρόσωπο. Υπολειπόμενοι κίνδυνοι Το ηλεκτρικό εργαλείο έχει κατασκευαστεί σύμ- φωνα με τις τελευταίες εξελίξεις της τεχνολογίας και βάσει των καθιερωμένων τεχνικών κανόνων ασφαλείας. Κατά την εργασία ενδέχεται παρόλα αυτά να παρουσιαστούν μεμονωμένοι υπολειπό- μενοι κίνδυνοι.

• Κίνδυνος για την υγεία από ηλεκτρικό ρεύμα σε πε- ρίπτωση χρήσης ακατάλληλων καλωδίων ηλεκτρι- κής σύνδεσης.

• Παρά όλες τις προφυλάξεις που έχουν ληφθεί εν- δέχεται πέραν αυτών να υπάρχουν μη προφανείς υπολειπόμενοι κίνδυνοι.

• Οι υπολειπόμενοι κίνδυνοι μπορούν να ελαχιστο- ποιηθούν όταν τηρούνται οι "Σημαντικές υποδεί- ξεις" και η "Ενδεδειγμένη χρήση", καθώς και οι οδη- γίες χειρισμού στην ολότητά τους.

• Μην καταπονείτε άσκοπα το μηχάνημα: η πολύ ισχυρή πίεση κατά την κοπή προξενεί γρήγορα ζημιά στη λεπίδα πριονιού, πράγμα που προκαλεί υποβάθμιση της απόδοσης του μηχανήματος κατά την επεξεργασία και μειωμένη ακρίβεια κοπής.

• Κατά την κοπή πλαστικών υλικών χρησιμοποιείτε πάντα σφιγκτήρες: τα εξαρτήματα που πρόκειται να κοπούν πρέπει πάντα να στερεώνονται ανάμεσα στους σφιγκτήρες.

• Αποφεύγετε αθέλητη θέση σε λειτουργία του μηχα- νήματος: κατά την εισαγωγή του φις στην πρίζα δεν επιτρέπεται να είναι πατημένο το πλήκτρο έναρξης λειτουργίας.

• Χρησιμοποιείτε το εργαλείο που συνιστάται στο πα- ρόν εγχειρίδιο. Έτσι απολαμβάνετε πάντα τη μέγι- στη απόδοση από το μηχάνημά σας.

• Κρατάτε τα χέρια σας μακριά από την περιοχή ερ- γασίας, όταν είναι σε λειτουργία το μηχάνημα.www.scheppach.com

• Το μηχάνημα πρέπει να εγκαθίσταται με σταθερό- τητα. Ασφαλίζετε το μηχάνημα πάνω σε έναν πάγκο εργασίας, ένα πλαίσιο βάσης κλπ., με τη βοήθεια των οπών στο σταθερό τραπέζι πριονιού (15) και 4 βιδών (δεν περιλαμβάνονται στο παραδοτέο υλικό).

• Τραβήξτε τελείως έξω την προεγκατεστημένη ασφάλιση ανατροπής (35) και ασφαλίστε την πλή- ρως με τη βοήθεια του κλειδιού Άλεν.

• Ρυθμίστε τη βίδα προσαρμογής (36) στο επίπεδο της πλάκας τραπεζιού, ώστε να αποφύγετε ανατρο- πή του μηχανήματος.

• Πριν τη θέση σε λειτουργία πρέπει να έχουν εγκα- τασταθεί κανονικά όλα τα καλύμματα και τα συστή- ματα ασφαλείας.

• Η λεπίδα πριονιού πρέπει να μπορεί να κινείται

• Αν επεξεργάζεστε ξύλο που έχει ήδη χρησιμοποιη- θεί, προσέχετε για ξένα σώματα όπως π.χ. καρφιά ή βίδες κλπ.

• Πριν πατήσετε το διακόπτη ενεργοποίησης/ απε- νεργοποίησης, βεβαιωθείτε ότι η λεπίδα πριονιού έχει εγκατασταθεί σωστά και τα κινητά μέρη μπο- ρούν να κινούνται εύκολα.

• Βεβαιωθείτε πριν από τη σύνδεση του μηχανήμα- τος, ότι τα στοιχεία στην πινακίδα τύπου συμφω- νούν με τα στοιχεία του δικτύου τροφοδοσίας.

7.1 Έλεγχος διάταξης ασφαλείας - κινητού προ-

στατευτικού λεπίδας πριονιού (5) Το προστατευτικό λεπίδας πριονιού προστατεύει από ακούσια επαφή με τη λεπίδα πριονιού και από εκτι- νασσόμενα πριονίδια. Ελέγξτε τη λειτουργία. Για το σκοπό αυτόν, κατεβάστε το πριόνι προς τα κάτω:

• Το προστατευτικό λεπίδας πριονιού πρέπει να ελευθερώνει τη λεπίδα πριονιού κατά το κατέβα- σμα, χωρίς να αγγίζει άλλα εξαρτήματα.

• Κατά το ανέβασμα του πριονιού στην θέση έναρξης, πρέπει το προστατευτικό λεπίδας πριονιού να κα- λύπτει αυτόματα τη λεπίδα πριονιού.

8. Τοποθέτηση και χειρισμός

m Προσοχή! Πριν από τη θέση σε λειτουργία, συναρμολογήστε οπωσδήποτε πλήρως τη συσκευή! Αβεβαιότητα K

................................................... 3 dB Φοράτε προστασία ακοής. Η επίδραση του θορύβου ενδέχεται να προκαλέσει απώλεια ακοής. Οι αναφερόμενες τιμές εκπομπών θορύβου έχουν με- τρηθεί σύμφωνα με μια πρότυπη διαδικασία εξέτασης και μπορούν να χρησιμοποιηθούν για τη σύγκριση ενός ηλεκτρικού εργαλείου με ένα άλλο. Οι αναφερόμενες τιμές εκπομπών θορύβου μπορούν να χρησιμοποιηθούν και για μια προσωρινή αξιολόγη- ση της καταπόνησης. Προειδοποίηση:

• Κατά τη χρήση του ηλεκτρικού εργαλείου στην πρά- ξη, οι τιμές εκπομπών θορύβου μπορεί να αποκλί- νουν από την αναφερόμενη τιμή, ανάλογα με τον τρόπο και μέθοδο χρήσης του ηλεκτρικού εργα- λείου, και ιδιαιτέρως, τον τρόπο επεξεργασίας του αντικειμένου εργασίας.

• Προσπαθείτε να διατηρείτε όσο το δυνατόν μικρότε- ρη την καταπόνηση. Παραδείγματα μέτρων για πε- ριορισμό του χρόνου εργασίας. Για την εκτίμηση της καταπόνησης πρέπει να λαμβάνονται υπόψη όλα τα μέρη του κύκλου λειτουργίας (για παράδειγμα, τα χρονικά διαστήματα κατά τα οποία το ηλεκτρικό εργαλείο είναι απενεργοποιημένο, και αυτά κατά τα οποία είναι ενεργοποιημένο αλλά λειτουργεί χωρίς

7. Πριν από τη θέση σε λειτουργία

• Ανοίξτε τη συσκευασία και αφαιρέστε προσεκτικά τη συσκευή.

• Απομακρύνετε το υλικό συσκευασίας καθώς και τα ασφαλιστικά συσκευασίας και μεταφοράς (εφόσον

• Ελέγξτε εάν είναι πλήρες το παραδοτέο υλικό.

• Ελέγξτε τη συσκευή και τα αξεσουάρ για τυχόν ζη- μιές κατά τη μεταφορά.

• Φυλάξτε τη συσκευασία κατά το δυνατό μέχρι τη λήξη της εγγύησης.

Η συσκευή και τα υλικά συσκευασίας δεν είναι παιδικά παιχνίδια! Τα παιδιά δεν επιτρέπεται να παίζουν με πλαστικές σακούλες, μεμβράνες και μι- κρά εξαρτήματα! Υπάρχει κίνδυνος κατάποσης και ασφυξίας!www.scheppach.com

• Ρυθμίστε τη βίδα προσαρμογής (26) μέχρι η γωνία μεταξύ λεπίδας πριονιού (6) και περιστρεφόμενου τραπεζιού (14) να ανέρχεται στις 90°.

• Σφίξτε ξανά καλά το παξιμάδι ασφάλισης (26a).

• Τέλος, ελέγξτε τη θέση της ένδειξης γωνίας. Εφόσον απαιτείται, λασκάρετε τον δείκτη (19) με σταυροκα- τσάβιδο, τοποθετήστε τον στη θέση 0° της κλίμακας (18) και σφίξτε ξανά τη βίδα συγκράτησης.

8.3 Κάθετη κοπή 90° και περιστρεφόμενο τραπέζι

0° (Εικ. 1, 2, 7) Για τιμές πλάτους κοπής έως περ. 100 mm η λειτουρ- γία έλξης του πριονιού μπορεί να στερεωθεί με τη βίδα ακινητοποίησης (20) στην πίσω θέση. Σε αυτή τη θέση μπορείτε να χρησιμοποιήσετε το μηχάνημα στη λειτουργία κάθετης κοπής. Εάν το πλάτος κοπής είναι πάνω από 100 mm, πρέπει να φροντίσετε ώστε η βίδα ακινητοποίησης (20) να είναι χαλαρή και να μπορεί να κινηθεί η κεφαλή μηχανήματος (4).

Οι κινητές ράγες αναστολέα (16a) πρέπει να ακινητο- ποιούνται στην εσωτερική θέση για κάθετες κοπές 90°.

• Ανοίξτε τις βίδες ακινητοποίησης (16b) των κινητών ραγών αναστολέα (16a) και σπρώξτε τις κινητές ρά- γες αναστολέα (16a) προς τα μέσα.

• Οι κινητές ράγες αναστολέα (16a) πρέπει να ακινη- τοποιούνται τόσο μακριά από την πιο εσωτερική θέση, ώστε η μέγιστη απόσταση μεταξύ των ραγών αναστολέα (16a) και της λεπίδας πριονιού (6) να ανέρχεται σε 8 mm.

• Ελέγξτε πριν από την κοπή, ότι δεν είναι δυνατή μια σύγκρουση μεταξύ των ραγών αναστολέα (16a) και της λεπίδας πριονιού (6).

• Σφίξτε ξανά τις βίδες ακινητοποίησης (16b).

• Φέρτε την κεφαλή μηχανήματος (4) στην επάνω

• Σπρώξτε την κεφαλή μηχανήματος (4) προς τα πίσω με τη λαβή (1) και αν χρειάζεται στερεώστε την σε αυτή τη θέση (ανάλογα με το πλάτος κοπής).

• Τοποθετήστε το ξύλο που θέλετε να κόψετε σε επα- φή με τη ράγα αναστολέα (16) και πάνω στο περι- στρεφόμενο τραπέζι (14).

• Ακινητοποιήστε το υλικό με τις διατάξεις σύσφιξης (7) στο σταθερό τραπέζι πριονιού (15), για να απο- τρέψετε τη μετακίνηση κατά τη διαδικασία κοπής.

• Απασφαλίστε τον διακόπτη ασφάλισης (3) και πα- τήστε τον διακόπτη ενεργοποίησης/ απενεργοποίη- σης για να ενεργοποιήσετε τον κινητήρα.

• Με σταθεροποιημένο οδηγό έλξης (21): Κινήστε την κεφαλή μηχανήματος (4) με τη λαβή (1) ομαλά και με ελαφρά πίεση προς τα κάτω, έως ότου

8.1 Στήσιμο του συρόμενου δισκοπρίονου κάθετης

κοπής - φαλτσοπρίονου(Εικ. 1, 2, 4, 5, 21)

• Για τη ρύθμιση της περιστρεφόμενης βάσης (14) γυ- ρίστε τη λαβή συγκράτησης (11) προς τα πάνω και με το δείκτη σας τραβήξτε προς τα πάνω τον μοχλό θέσεων μανδάλωσης (34).

• Περιστρέψτε το περιστρεφόμενο τραπέζι (14) και τον δείκτη (12) στο επιθυμητό μέγεθος γωνίας στην κλίμακα (13). Για να σταθεροποιήσετε τη ρύθμιση, γυρίστε τη λαβή συγκράτησης (11) προς τα κάτω.

• Πιέζοντας ελαφρά προς τα κάτω την κεφαλή του εργαλείου (4) και τραβώντας ταυτόχρονα τον πείρο ασφάλισης (23) έξω από τη βάση του κινητήρα, το πριόνι απασφαλίζεται από την χαμηλότερη θέση.

• Στρέψτε την κεφαλή μηχανήματος (4) προς τα

• Οι διατάξεις σύσφιξης (7) μπορούν να στερεωθούν και στις δύο πλευρές του σταθερού τραπεζιού πρι- ονιού (15). Τοποθετήστε τις διατάξεις σύσφιξης (7) στις προβλεπόμενες για τον σκοπό αυτόν οπές στην πίσω πλευρά της ράγας αναστολέα (16) και ασφαλίστε τις με τις βίδες αστεροειδούς λαβής (7a).

• Πιέζοντας το πλήκτρο ταχείας ασφάλισης (7b) μπο- ρείτε να προσαρμόσετε εύκολα την πλάκα πίεσης της διάταξης σύσφιξης (7) στο ύψος του αντικειμέ- νου εργασίας.

• Για λοξές κοπές 0°- 45° πρέπει η διάταξη σύσφιξης (7) να εγκαθίσταται μόνο σε μία πλευρά (δεξιά) (βλ. εικόνα 11-12).

• Μπορείτε να ρυθμίσετε την κλίση της κεφαλής του μηχανήματος (4) σε μέγ. 45° προς τα αριστερά, λα- σκάροντας τη βίδα ακινητοποίησης (22).

• Τα υποθέματα αντικειμένου εργασίας (8) πρέπει κατά την εργασία να είναι πάντα στερεωμένα και να χρησιμοποιούνται. Ρυθμίστε την επιθυμητή προεκ- βολή λασκάροντας τη βίδα ακινητοποίησης (9). Κα- τόπιν σφίξτε πάλι καλά τη βίδα ακινητοποίησης (9).

8.2 Λεπτομερής ρύθμιση του αναστολέα για κάθε-

τη κοπή 90° (Εικ. 1, 2, 5, 6) Η γωνία-οδηγός δεν περιλαμβάνεται στο παραδο-

• Χαμηλώστε την κεφαλή μηχανήματος (4) προς τα κάτω και ακινητοποιήστε την με τον πείρο ασφάλι- σης (23).

• Λασκάρετε τη βίδα ακινητοποίησης (22).

• Τοποθετήστε τη γωνία-οδηγό (A) ανάμεσα στη λε- πίδα πριονιού (6) και το περιστρεφόμενο τραπέζι (14).

• Λασκάρετε το παξιμάδι ασφάλισης (26a).www.scheppach.com

• Σφίξτε ξανά τη λαβή συγκράτησης (11) για να ακινη- τοποιήσετε το περιστρεφόμενο τραπέζι (14).

• Εκτελέστε την κοπή όπως περιγράφεται στο σημείο

8.5 Λεπτομερής ρύθμιση του αναστολέα για φαλ-

τσοκοπή 45° (Εικ. 1, 2, 5, 9, 10) Η γωνία-οδηγός δεν περιλαμβάνεται στο παραδο-

• Χαμηλώστε την κεφαλή μηχανήματος (4) προς τα κάτω και ακινητοποιήστε την με τον πείρο ασφάλι- σης (23).

• Ακινητοποιήστε το περιστρεφόμενο τραπέζι (14) στη θέση 0°.

Οι κινητές ράγες αναστολέα (16a) πρέπει για τις λοξές κοπές (κεφαλή πριονιού υπό κλίση) να ακι- νητοποιούνται στην εξωτερική θέση (Αριστερή

• Ανοίξτε τη βίδα ακινητοποίησης (16b) των κινητών ραγών αναστολέα (16a) και σπρώξτε τις κινητές ρά- γες αναστολέα (16a) προς τα έξω.

• Οι κινητές ράγες αναστολέα (16a) πρέπει να ακινη- τοποιούνται τόσο μακριά από την πιο εσωτερική θέση, ώστε η απόσταση μεταξύ ραγών αναστολέα (16a) και λεπίδας πριονιού (6) να ανέρχεται τουλά- χιστον σε 8 mm.

• Οι κινητές ράγες αναστολέα (16a) πρέπει να βρίσκο- νται στην εσωτερική θέση (Δεξιά πλευρά).

• Ελέγξτε πριν από την κοπή, ότι δεν είναι δυνατή μια σύγκρουση μεταξύ των ραγών αναστολέα (16a) και της λεπίδας πριονιού (6).

• Ξεβιδώστε τη βίδα ακινητοποίησης (22) και με τη λαβή (1) ρυθμίστε την κλίση της κεφαλής μηχανή- ματος (4) προς τα αριστερά, στις 45°.

• Τοποθετήστε τη γωνία-οδηγό 45° (B) ανάμεσα στη λεπίδα πριονιού (6) και στο περιστρεφόμενο τρα- πέζι (14).

• Λασκάρετε το παξιμάδι ασφάλισης (27a) και ρυθμί- στε τη βίδα προσαρμογής (27) τόσο, μέχρι η γωνία μεταξύ λεπίδας πριονιού (6) και περιστρεφόμενου τραπεζιού (14) να ανέρχεται σε ακριβώς 45°.

• Σφίξτε ξανά καλά το παξιμάδι ασφάλισης (27a).

• Τέλος, ελέγξτε τη θέση της ένδειξης γωνίας. Εφόσον απαιτείται, λασκάρετε τον δείκτη (19) με σταυροκα- τσάβιδο, τοποθετήστε τον στη θέση 45° της κλίμα- κας (18) και σφίξτε ξανά τη βίδα συγκράτησης. η λεπίδα πριονιού (6) ολοκληρώσει την κοπή μέσω του αντικειμένου εργασίας.

• Για μη σταθεροποιημένο οδηγό έλξης (21): Τραβήξτε την κεφαλή μηχανήματος (4) εντελώς προς τα μπροστά. Χαμηλώστε τη λαβή (1) τελείως προς τα κάτω ομαλά και με ελαφρά πίεση. Κινήστε τώρα την κεφαλή μηχανήματος (4) αργά και ομα- λά προς τα πίσω, έως ότου η λεπίδα πριονιού (6) ολοκληρώσει την κοπή μέσω του αντικειμένου ερ-

• Μετά το τέλος της διαδικασίας κοπής, φέρτε την κε- φαλή μηχανήματος ξανά στην επάνω θέση ηρεμίας και αφήστε ελεύθερο τον διακόπτη ενεργοποίησης/ απενεργοποίησης (2).

Λόγω του ελατηρίου επαναφοράς, το μηχάνημα με- τακινείται αυτόματα προς τα πάνω. Μην αφήνετε τη λαβή (1) μετά το τέλος της κοπής, αλλά μετακινήστε την κεφαλή μηχανήματος προς τα πάνω αργά και ασκώντας ελαφρά πίεση αντίστασης.

8.4 Κάθετη κοπή 90° και περιστρεφόμενο τραπέζι

0°- 45°(Εικ. 1, 7, 8) Με το συρόμενο δισκοπρίονο κάθετης κοπής - φαλ- τσοπρίονο μπορείτε να πραγματοποιήσετε λοξές κο- πές προς τα αριστερά και τα δεξιά σε γωνίες 0°-45°.

Οι κινητές ράγες αναστολέα (16a) πρέπει να ακινητο- ποιούνται στην εσωτερική θέση για κάθετες κοπές 90°.

• Ανοίξτε τη βίδα ακινητοποίησης (16b) των κινητών ραγών αναστολέα (16a) και σπρώξτε τις κινητές ρά- γες αναστολέα (16a) προς τα μέσα.

ι κινητές ράγες αναστολέα (16a) πρέπει να ακινη- τοποιούνται τόσο μακριά από την πιο εσωτερική θέση, ώστε η απόσταση μεταξύ των ραγών αναστο- λέα (16a) και της λεπίδας πριονιού (6) να ανέρχεται τουλάχιστον σε 8 mm.

• Ελέγξτε πριν από την κοπή, ότι δεν είναι δυνατή μια σύγκρουση μεταξύ των ραγών αναστολέα (16a) και της λεπίδας πριονιού (6).

• Σφίξτε ξανά τη βίδα ακινητοποίησης (16b).

• Λασκάρετε τη λαβή συγκράτησης (11), εφόσον είναι συσφιγμένη, τραβήξτε με τον δείκτη σας τον μοχλό θέσεων μανδάλωσης (34) προς τα πάνω και ρυθμί- στε το περιστρεφόμενο τραπέζι (14) στην επιθυμητή

• Ο δείκτης (12) πάνω στο περιστρεφόμενο τραπέζι πρέπει να συμφωνεί με το επιθυμητό μέγεθος γω- νίας στην κλίμακα (13) πάνω στο σταθερό τραπέζι πριονιού (15).www.scheppach.com

• Ελέγξτε πριν από την κοπή, ότι δεν είναι δυνατή μια σύγκρουση μεταξύ των ραγών αναστολέα (16a) και της λεπίδας πριονιού (6).

• Σφίξτε ξανά τη βίδα ακινητοποίησης (16b).

• Φέρτε την κεφαλή μηχανήματος (4) στην επάνω

• Γυρίστε τη λαβή συγκράτησης (11) πάλι προς τα πάνω, για να ελευθερώσετε το περιστρεφόμενο τραπέζι (14).

• Ρυθμίστε το περιστρεφόμενο τραπέζι (14) στην επι- θυμητή γωνία (βλέπε σχετικά και το σημείο 8.4).

• Γυρίστε τη λαβή συγκράτησης (11) προς τα κάτω, για να ακινητοποιήσετε το περιστρεφόμενο τραπέζι (14).

• Ξεβιδώστε τη βίδα ακινητοποίησης (22).

• Με τη λαβή (1), ρυθμίστε την κλίση της κεφαλής μηχανήματος (4) προς τα αριστερά στο επιθυμητό μέγεθος γωνίας (βλέπε σχετικά και το σημείο 8.6).

• Σφίξτε ξανά τη βίδα ακινητοποίησης (22).

• Εκτελέστε την κοπή όπως περιγράφεται στο σημείο

8.8 Περιορισμός βάθους κοπής (Εικ. 3/13)

• Με τη βίδα (24) μπορεί να ρυθμιστεί αδιαβάθμητα το βάθος κοπής. Για τον σκοπό αυτόν λασκάρετε το ραβδωτό παξιμάδι (24a) στη βίδα. Ρυθμίστε το επι- θυμητό βάθος κοπής βιδώνοντας ή ξεβιδώνοντας τη βίδα (24). Κατόπιν σφίξτε πάλι το ραβδωτό πα- ξιμάδι (24a) στη βίδα (24).

• Ελέγξτε τη ρύθμιση με μια δοκιμαστική κοπή.

8.9 Σάκος συλλογής πριονιδιών (Εικ. 1, 20)

Το πριόνι είναι εξοπλισμένο με έναν σάκο συλλογής πριονιδιών (17) για πριονίδια.

Ο σάκος συλλογής πριονιδιών επιτρέπεται να χρησι- μοποιείται μόνο κατά την κοπή ξύλου και υλικών πα- ρόμοιων με ξύλο! Πιέστε τα πτερύγια του μεταλλικού δακτυλίου του σά- κου συλλογής σκόνης και τοποθετήστε τον στο άνοιγ- μα εξαγωγής στην περιοχή του κινητήρα. Μπορείτε να αδειάζετε τον σάκο συλλογής πριονιδιών (17) από το φερμουάρ στην κάτω πλευρά. Σύνδεση σε εξωτερική διάταξη για αναρρόφηση

• Συνδέστε τον εύκαμπτο σωλήνα αναρρόφησης εξα- γωγής στη διάταξη για αναρρόφηση σκόνης.

• Η διάταξη για αναρρόφηση σκόνης πρέπει να είναι κατάλληλη για το υλικό προς κατεργασία.

• Χρησιμοποιείτε μια ειδική διάταξη αναρρόφησης

8.6 Φαλτσοκοπή 0°- 45° και περιστρεφόμενο τρα-

πέζι 0° (Εικ. 1, 2, 11) Με το συρόμενο δισκοπρίονο κάθετης κοπής - φαλ- τσοπρίονο μπορείτε να εκτελέσετε φαλτσοκοπές προς τα αριστερά 0°- 45° ως προς την επιφάνεια εργασίας.

Οι κινητές ράγες αναστολέα (16a) πρέπει για τις λοξές κοπές (κεφαλή πριονιού υπό κλίση) να ακινητοποιού- νται στην εξωτερική θέση (Αριστερή πλευρά).

• Ανοίξτε τη βίδα ακινητοποίησης (16b) των κινητών ραγών αναστολέα (16a) και σπρώξτε τις κινητές ρά- γες αναστολέα (16a) προς τα έξω.

• Οι κινητές ράγες αναστολέα (16a) πρέπει να ακινητοποι- ούνται τόσο μακριά από την πιο εσωτερική θέση, ώστε η απόσταση μεταξύ ραγών αναστολέα (16a) και λεπίδας πριονιού (6) να ανέρχεται τουλάχιστον σε 8 mm.

• Οι κινητές ράγες αναστολέα (16a) πρέπει να βρί- σκονται στην εσωτερική θέση (Δεξιά πλευρά).

• Ελέγξτε πριν από την κοπή, ότι δεν είναι δυνατή μια σύγκρουση μεταξύ των ραγών αναστολέα (16a) και της λεπίδας πριονιού (6).

• Σφίξτε ξανά τη βίδα ακινητοποίησης (16b).

• Φέρτε την κεφαλή μηχανήματος (4) στην επάνω θέση.

• Ακινητοποιήστε το περιστρεφόμενο τραπέζι (14) στη θέση 0°.

• Λασκάρετε τη βίδα ακινητοποίησης (22) και με τη λαβή (1) ρυθμίστε την κλίση της κεφαλής του μηχα- νήματος (4) προς τα αριστερά, μέχρι ο δείκτης (19) να δείξει την επιθυμητή γωνία στην κλίμακα (18).

• Σφίξτε ξανά τη βίδα ακινητοποίησης (22).

• Διενεργήστε την κοπή όπως περιγράφεται στο ση- μείο 8.3.

8.7 Φαλτσοκοπή 0°- 45° και περιστρεφόμενο τρα-

πέζι 0°- 45°(Εικ. 2, 4, 12) Με το συρόμενο δισκοπρίονο κάθετης κοπής - φαλ- τσοπρίονο μπορείτε να εκτελέσετε φαλτσοκοπές προς τα αριστερά υπό γωνία 0°- 45° ως προς την επιφά- νεια εργασίας και ταυτόχρονα 0°- 45° ως προς τη ράγα αναστολέα (σύνθετη φαλτσοκοπή).

Οι κινητές ράγες αναστολέα (16a) πρέπει για τις λοξές κοπές (κεφαλή πριονιού υπό κλίση) να ακινητοποιού- νται στην εξωτερική θέση (Αριστερή πλευρά).

• Ανοίξτε τη βίδα ακινητοποίησης (16b) των κινητών ραγών αναστολέα (16a) και σπρώξτε τις κινητές ρά- γες αναστολέα (16a) προς τα έξω.

• Οι κινητές ράγες αναστολέα (16a) πρέπει να ακινη- τοποιούνται τόσο μακριά από την πιο εσωτερική θέση, ώστε η απόσταση μεταξύ ραγών αναστολέα (16a) και λεπίδας πριονιού (6) να ανέρχεται τουλά-www.scheppach.com

αν η λεπίδα πριονιού (6) τόσο σε κατακόρυφη θέση όσο και σε κλίση 45° κινείται ελεύθερα μέσα στο έν- θετο τραπεζιού (10).

Η αλλαγή και ευθυγράμμιση της λεπίδας πριονιού (6) πρέπει να γίνει κανονικά.

8.11 Λειτουργία του λέιζερ (εικ. 17)

• Ενεργοποίηση: Πατήστε 1x τον διακόπτη ενεργοποίησης/ απενερ- γοποίησης λέιζερ (33). Πάνω στο προς επεξεργασία αντικείμενο εργασίας προβάλλεται μια γραμμή λέι- ζερ η οποία καθοδηγεί με ακρίβεια την κοπή.

• Απενεργοποίηση: Πατήστε πάλι τον διακόπτη ενεργοποίησης/ απε- νεργοποίησης λέιζερ (33).

8.12 Ρύθμιση του λέιζερ (Εικ. 18)

Σε περίπτωση που το λέιζερ (32) δεν δείχνει πια τη σωστή γραμμή κοπής, μπορείτε να το ρυθμίσετε συ- μπληρωματικά. Για τον σκοπό αυτόν ανοίξτε τις βίδες (32b) και απομακρύνετε το μπροστινό κάλυμμα (32a). Λασκάρετε τις σταυρόβιδες (D) και ρυθμίστε το λέιζερ με πλευρική μετακίνηση έτσι ώστε η ακτίνα λέιζερ να συναντά τα δόντια κοπής της λεπίδας πριονιού (6). Αφού έχετε ρυθμίσει και σφίξει το λέιζερ, εγκαταστήστε το μπροστινό κάλυμμα και σφίξτε για το σκοπό αυτό και τις δύο βίδες (32b) με το χέρι.

8.13 Τροποποίηση του αριθμού στροφών (Εικ. 17)

Το πριόνι διαθέτει 2 περιοχές αριθμού στροφών:

• Για να χρησιμοποιήσετε το πριόνι με αριθμό στρο- φών 3200 min

(μέταλλο) θέστε τον διακόπτη (38) στη θέση I.

• Για να χρησιμοποιήσετε το πριόνι με αριθμό στροφών 4500 min

(ξύλο) θέστε τον διακόπτη (38) στη θέση II.

• Σφίξτε τη λαβή συγκράτησης (11) για να ασφαλίσετε το περιστρεφόμενο τραπέζι (14).

• Πιέστε την κεφαλή μηχανήματος (4) προς τα κάτω και ακινητοποιήστε την με τον πείρο ασφάλισης (23). Το πριόνι έχει τώρα ασφαλίσει στην κάτω θέση.

• Ακινητοποιήστε τη λειτουργία έλξης του πριονιού με τη βίδα ακινητοποίησης για οδηγό έλξης (20) στην πιο πίσω θέση. για την αναρρόφηση ιδιαίτερα επιβλαβούς για την υγεία ή καρκινογόνου σκόνης.

8.10 Αντικατάσταση της λεπίδας πριονιού

(Εικ. 1, 2, 14-16) Αποσυνδέστε το φις ρευματοληψίας από την πρίζα!

m Χρησιμοποιείτε πάντα τη σωστή λεπίδα πριο- νιού για το υλικό που θέλετε να κόψετε. m Χρησιμοποιείτε μόνο λεπίδες πριονιού οι οποί- ες αντιστοιχούν στις προδιαγραφές του μηχανή- ματος σχετικά με τη διάμετρο οπής και το μέγιστο άνοιγμα τομής της λεπίδας πριονιού. m Χρησιμοποιείτε μόνο λεπίδες πριονιού οι οποί- ες φέρουν σήμανση ταχύτητας η οποία είναι ίση ή υψηλότερη των προδιαγραφών του μηχανήματος. Φοράτε προστατευτικά γάντια για την αλλαγή της λεπίδας πριονιού! Κίνδυνος τραυματισμού!

• Στρέψτε την κεφαλή μηχανήματος (4) προς τα πάνω και ακινητοποιήστε τη με τον πείρο ασφάλισης (23).

• Γυρίστε προς τα πάνω το προστατευτικό λεπίδας πριονιού (5).

• Με το ένα χέρι τοποθετήστε το κλειδί Άλεν (C) στη βίδα φλάντζας (28).

• Πιέστε σταθερά την ασφάλιση άξονα πριονιού (30) και περιστρέψτε τη βίδα φλάντζας (28) αργά δεξιό- στροφα. Μετά από το πολύ μία στροφή ασφαλίζει η ασφάλιση άξονα πριονιού (30).

• Τώρα χρησιμοποιώντας λίγο περισσότερη δύναμη λασκάρετε τη βίδα φλάντζας (28) δεξιόστροφα.

• Ξεβιδώστε τελείως τη βίδα φλάντζας (28) και αφαι- ρέστε την εξωτερική φλάντζα (29).

• Αφαιρέστε τη λεπίδα πριονιού (6) από την εσωτερι- κή φλάντζα (31) και τραβήξτε την έξω προς τα κάτω.

• Καθαρίστε προσεκτικά τη βίδα φλάντζας, (28), την εξωτερική φλάντζα (29) και την εσωτερική φλάντζα (32).

• Εισάγετε τη νέα λεπίδα πριονιού (6) με την αντί- στροφη σειρά ενεργειών και σφίξτε την.

Οι λοξοτμήσεις κοπής των δοντιών δηλ. η φορά περιστροφής της λεπίδας πριονιού (6), πρέπει να συμφωνεί με την κατεύθυνση του βέλους πάνω στο

• Πριν από τη συνέχιση της εργασίας, ελέγξτε την ικα- νότητα λειτουργίας των προστατευτικών διατάξεων.

Μετά από κάθε αλλαγή λεπίδας πριονιού ελέγχετεwww.scheppach.com

Εάν το καρβουνάκι έχει φθαρεί και έχει φτάσει σε μή- κος 6 mm, εάν έχει καεί ή έχει υποστεί ζημιά το ελα- τήριο ή το σύρμα, πρέπει να αντικαταστήσετε και τις δύο ψήκτρες. Εάν οι ψήκτρες θεωρηθούν μετά την αφαίρεση ικανές για χρήση, μπορείτε να τις επανατο- ποθετήσετε. Για τη συντήρηση των ψηκτρών άνθρακα ανοίξτε και τις δύο ασφαλίσεις (όπως απεικονίζεται στην εικόνα

19) περιστρέφοντας αριστερόστροφα. Αφαιρέστε στη

συνέχεια τις ψήκτρες άνθρακα. Εισάγετε πάλι τις ψήκτρες άνθρακα με αντίστροφή σειρά ενεργειών. Πληροφορίες σέρβις Πρέπει να έχετε υπόψη σας ότι σε αυτό το προϊόν τα παρακάτω εξαρτήματα υπόκεινται σε φθορά ανάλογα με τη χρήση ή φυσική φθορά, δηλ. τα παρακάτω εξαρ- τήματα χρειάζονται ως αναλώσιμα. Αναλώσιμα*: Ψήκτρες άνθρακα, λεπίδα πριονιού, έν- θετα τραπεζιού, σάκοι συλλογής πριονιδιού

• δεν περιλαμβάνεται απαραίτητα στο παραδοτέο υλικό! Ανταλλακτικά και αξεσουάρ μπορείτε να προμηθευτεί- τε από το κέντρο σέρβις της εταιρείας μας. Για τον σκο- πό αυτόν, σαρώστε τον κωδικό QR στη σελίδα τίτλου.

Φυλάσσετε τη συσκευή και τα αξεσουάρ του σε σκοτει- νό, στεγνό χώρο χωρίς παγετό και μη προσβάσιμο σε παιδιά. Η ιδανική θερμοκρασία αποθήκευσης βρίσκε- ται μεταξύ 5 και 30˚C. Φυλάσσετε το ηλεκτρικό εργαλείο στη γνήσια συσκευ-

Καλύψτε το ηλεκτρικό εργαλείο, για προστασία από σκόνη ή υγρασία. Φυλάσσετε τις οδηγίες χειρισμού μαζί με το ηλεκτρικό

12. Ηλεκτρική σύνδεση

Ο εγκατεστημένος ηλεκτροκινητήρας έχει συνδε- θεί ώστε να είναι έτοιμος για λειτουργία. Η σύν- δεση συμμορφώνεται με τις ισχύουσες διατάξεις VDE και DIN. Η σύνδεση στο ηλεκτρικό δίκτυο από την πλευρά του πελάτη καθώς και το καλώδιο επέ- κτασης που χρησιμοποιείται πρέπει να συμμορ- φώνονται με αυτές τις προδιαγραφές.

• Μεταφέρετε το μηχάνημα κρατώντας το από το στα- θερό τραπέζι πριονιού (15).

• Για το νέο στήσιμο του μηχανήματος, προχωρήστε όπως περιγράφεται στο κεφάλαιο 7.

• Για τη φύλαξη του καλωδίου, τυλίξτε το καλώδιο στα δύο εξαρτήματα (37) για στήριξη καλωδίου. (Εικ. 22)

m Προειδοποίηση! Πριν από κάθε ρύθμιση, σέρβις ή επισκευή, αποσυν- δέετε το φις ρευματοληψίας από την πρίζα! Γενικά μέτρα συντήρησης Σκουπίζετε περιστασιακά με ένα πανί πριονίδια και σκόνη από το μηχάνημα. Λαδώνετε μία φορά τον μήνα τα περιστρεφόμενα μέρη για επιμήκυνση της διάρκει- ας ζωής του εργαλείου. Μη λαδώνετε τον κινητήρα. Για τον καθαρισμό των πλαστικών, μη χρησιμοποιείτε καυστικά υλικά. Καθαρισμός διάταξης ασφαλείας κινητού προστα- τευτικού λεπίδας πριονιού (5) Πριν από κάθε θέση σε λειτουργία ελέγχετε το προ- στατευτικό λεπίδας πριονιού για ακαθαρσίες. Απομακρύνετε τα πριονίδια και τα θραύσματα ξύλου με τη βοήθεια ενός πινέλου ή παρόμοιου κατάλληλου

Αλλαγή ενθέτου τραπεζιού

Αν έχει υποστεί ζημιά το ένθετο τραπεζιού (10), υπάρχει κίνδυνος να σφηνώσουν μικρά αντικείμενα ανάμεσα στο ένθετο τραπεζιού και στη λεπίδα πριονιού και να μπλο- κάρουν τη λεπίδα πριονιού. Αντικαθιστάτε αμέσως τα ένθετα τραπεζιού που έχουν υποστεί ζημιά!

1. Ξεβιδώστε τις βίδες στο ένθετο τραπεζιού. Αν

χρειαστεί περιστρέψτε το περιστρεφόμενο τραπέ- ζι και δώστε κλίση στην κεφαλή πριονιού για να μπορέσετε να φθάσετε στις βίδες.

2. Αφαιρέστε το ένθετο τραπεζιού.

3. Τοποθετήστε νέο ένθετο τραπεζιού.

4. Σφίξτε τις βίδες στο ένθετο τραπεζιού.

Επιθεώρηση ψηκτρών (Εικ. 19) Ελέγχετε τις ψήκτρες σε ένα καινούργιο μηχάνημα μετά τις πρώτες 50 ώρες λειτουργίας ή όταν τοποθε- τούνται καινούργιες ψήκτρες. Μετά τον πρώτο έλεγχο, ελέγχετε κάθε 10 ώρες λειτουργίας.www.scheppach.com

Τα καλώδια σύνδεσης πρέπει να συμμορφώνονται με τις ισχύουσες διατάξεις VDE και DIN. Χρησιμοποιείτε μόνο καλώδια σύνδεσης με χαρακτηρισμό "H05VV-F". Είναι υποχρεωτικό να είναι τυπωμένη η ονομασία τύ- που πάνω στο καλώδιο σύνδεσης. Μοτέρ εναλλασσόμενου ρεύματος:

• Η τάση δικτύου ρεύματος πρέπει να είναι 220 - 240 V~.

• Τα καλώδια επέκτασης μήκους έως 25 m πρέπει να έχουν διατομή 1,5 τετραγωνικού χιλιοστού. Τρόπος σύνδεσης X Αν υποστεί ζημιά το καλώδιο ρεύματος αυτής της συ- σκευής, αυτό πρέπει να αντικατασταθεί από ειδικό κα- λώδιο σύνδεσης το οποίο είναι διαθέσιμο από τον κα- τασκευαστή ή από κέντρο εξυπηρέτησης πελατών του. Συνδέσεις και επισκευές του ηλεκτρικού εξοπλισμού επιτρέπεται να γίνονται μόνο από ειδικευμένο ηλε-

Σε περίπτωση ερωτήσεων, αναφέρετε τα εξής στοιχεία:

• Τύπος ρεύματος του κινητήρα

• Στοιχεία της πινακίδας τύπου του κινητήρα

13. Απόρριψη και ανακύκλωση

Υποδείξεις για τη συσκευασία Τα υλικά συσκευασίας είναι ανακυ- κλώσιμα. Παρακαλούμε να απορ- ρίψετε τη συσκευασία με τρόπο φιλικό προς το περιβάλλον. Υποδείξεις σχετικά με το νόμο περί ηλεκτρικού και ηλεκτρονικού εξοπλισμού (ElektroG) Τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού δεν πρέπει να απορρίπτονται στα οικιακά απορρίμματα, αλλά να συλλέ- γονται ή να απορρίπτονται ξεχωριστά!

• Οι χρησιμοποιημένες μπαταρίες ή επαναφορτιζό- μενες μπαταρίες που δεν είναι σταθερά εγκατεστη- μένες στην παλαιά συσκευή, πρέπει πριν την παρά- δοσή τους να αφαιρούνται χωρίς να καταστραφούν! Η απόρριψή τους ρυθμίζεται από τον νόμο σχετικά με μπαταρίες.

• Οι ιδιοκτήτες ή χρήστες παλαιού ηλεκτρικού και ηλεκτρονικού εξοπλισμού υποχρεούνται από τη νομοθεσία να τον επιστρέφουν μετά το τέλος της ωφέλιμης ζωής του.

• Το προϊόν ικανοποιεί τις απαιτήσεις του EN 61000-3-11 και υπόκειται σε ειδικούς όρους σύνδεσης. Αυτό σημαίνει ότι δεν επιτρέπεται η χρή- ση του σε οποιαδήποτε ελεύθερα επιλέξιμα σημεία

• Η συσκευή μπορεί, σε περίπτωση δυσμενών συν- θηκών ηλεκτρικού δικτύου, να προκαλέσει προσω- ρινές διακυμάνσεις τάσης.

• Το προϊόν προβλέπεται αποκλειστικά και μόνο για χρήση σε σημεία σύνδεσης, τα οποία α) δεν υπερβαίνουν τη μέγιστη επιτρεπόμενη σύν- θετη αντίσταση δικτύου "Z" (Zμέγ. = 0.382 Ω), ή β) έχουν ικανότητα φορτίου διαρκούς ρεύματος του- λάχιστον 100 A ανά φάση.

• Ως χρήστης πρέπει να εξασφαλίσετε, εάν χρειάζεται σε συνεννόηση με την εταιρεία παροχής ηλεκτρικής ενέργειας, ότι το σημείο σύνδεσής σας, στο οποίο θέλετε να χρησιμοποιείτε το προϊόν, ικανοποιεί μία εκ των δύο αναφερόμενων απαιτήσεων α) ή β). Σημαντικές υποδείξεις Σε περίπτωση υπερφόρτωσης του κινητήρα, διακό- πτεται αυτόματα η λειτουργία του. Μετά από κάποιο χρόνο ψύξης (μεταβλητής διάρκειας) ο κινητήρας μπο- ρεί να ενεργοποιηθεί πάλι. Ζημιά στο καλώδιο ηλεκτρικής σύνδεσης. Στα καλώδια σύνδεσης συχνά προκύπτουν ζημιές στη

Οι σχετικές αιτίες μπορεί να είναι:

• σημεία πίεσης, όταν καλώδια σύνδεσης περνούν μέσα από διάκενα παραθύρου ή πόρτας.

• θέσεις τσακίσματος λόγω ακατάλληλης στερέωσης ή διέλευσης του καλωδίου σύνδεσης.

• σημεία κοψίματος λόγω διέλευσης τροχήλατων αντικειμένων επάνω από το καλώδιο σύνδεσης.

• ζημιές στη μόνωση λόγω τραβήγματος του φις από

• ρωγμές λόγω γήρανσης της μόνωσης. Καλώδια ηλεκτρικής σύνδεσης με τέτοιες ζημιές δεν επιτρέπεται να χρησιμοποιηθούν και λόγω των ζημιών στη μόνωση αποτελούν κίνδυνο για τη ζωή. Ελέγχετε τακτικά τα καλώδια ηλεκτρικής σύνδεσης για τυχόν ζημιές. Προσέχετε ώστε κατά τον έλεγχο το κα- λώδιο σύνδεσης να μην είναι συνδεδεμένο στο δίκτυο ρεύματος.www.scheppach.com

14. Αντιμετώπιση προβλημάτων

Πρόβλημα Ενδεχόμενη αιτία Μέτρο αντιμετώπισης Δεν λειτουργεί ο κινη-

Βλάβη σε κινητήρα, καλώδιο ή φις, πε- σμένη ασφάλεια ρεύματος δικτύου. Αναθέστε τον έλεγχο του μηχανήματος σε εξειδικευμένο τεχνικό. Σε καμία περίπτωση μην επισκευάσετε μόνοι σας τον κινητήρα. Κίνδυνος! Ελέγξτε τις ασφάλειες δικτύου ρεύματος, αντικαταστήστε αν χρειάζεται Ο κινητήρας ξεκινά με μικρή ταχύτητα και δεν φθάνει την ταχύτητα λειτουργίας. Τάση πολύ χαμηλή, ζημιές στις περιελί- ξεις, καμένος πυκνωτής. Ζητήστε από την εταιρεία παροχής ρεύματος να ελέγξει την τάση. Αναθέστε τον έλεγχο του κινητήρα σε εξειδικευμέ- νο τεχνικό. Αναθέστε την αντικατάσταση του πυκνωτή σε εξειδικευμένο τεχνικό. Ο κινητήρας παράγει πολύ θόρυβο. Ζημιές στις περιελίξεις, βλάβη στον

Αναθέστε τον έλεγχο του κινητήρα σε εξειδικευμένο τεχνικό. Ο κινητήρας δεν επιτυγ- χάνει την πλήρη ισχύ. Υπερφορτωμένο ηλεκτρικό κύκλωμα στην εγκατάσταση ρεύματος δικτύου (φώτα, άλλοι κινητήρες κλπ.). Μη χρησιμοποιείτε άλλες συσκευές ή άλλους κινητήρες στο ίδιο ηλεκτρικό

Ο κινητήρας υπερθερ- μαίνεται ελαφρά. Υπερφόρτωση του κινητήρα, ανεπαρκής ψύξη του κινητήρα. Αποτρέψτε την υπερφόρτωση του κινη- τήρα κατά την κοπή, αφαιρέστε τη σκόνη από το κινητήρα, ώστε να εξασφαλιστεί βέλτιστη ψύξη του κινητήρα. Η κοπή είναι τραχιά ή κυματοειδής. Στομωμένη λεπίδα πριονιού, ακατάλληλη μορφή δοντιών για το πάχος του υλικού. Τροχίστε τη λεπίδα πριονιού ή χρησιμο- ποιήστε κατάλληλη λεπίδα πριονιού. Το αντικείμενο εργασίας σχίζεται ή σπάζει. Πολύ υψηλή πίεση κοπής ή λεπίδα πριο- νιού ακατάλληλη για τη χρήση. Χρησιμοποιήστε κατάλληλη λεπίδα

χωρίς χρέωση και χωρίς προηγούμενη αγορά νέας συσκευής, ή να τις παραδώσετε σε άλλη εξουσιο- δοτημένη θέση συλλογής στην περιοχή σας. - Περαιτέρω συμπληρωματικούς όρους παραλα- βής του κατασκευαστή και του διανομέα μπορείτε να πληροφορηθείτε από το εκάστοτε τμήμα εξυ- πηρέτησης πελατών.

• Σε περίπτωση παράδοσης μιας νέας ηλεκτρικής συσκευής από τον κατασκευαστή σε μια ιδιωτική οικία, αυτός μπορεί να φροντίσει για τη δωρεάν πα- ραλαβή της παλαιάς ηλεκτρικής συσκευής, κατόπιν ζήτησης από τον τελικό χρήστη. Για τον σκοπό αυτό επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών του κατασκευαστή.

• Αυτές οι δηλώσεις ισχύουν μόνο για συσκευές που εγκαθίστανται και πωλούνται σε χώρες της Ευρω- παϊκής Ένωσης και υπόκεινται στην Ευρωπαϊκή Οδηγία 2012/19/ΕΕ. Σε χώρες εκτός Ευρωπαϊκής Ένωσης μπορεί να ισχύουν διαφορετικές διατάξεις για την απόρριψη αποβλήτων ηλεκτρικού και ηλε- κτρονικού εξοπλισμού.

• Ο τελικός χρήστης φέρει ο ίδιος την ευθύνη για τη διαγραφή των προσωπικών δεδομένων του από την προς απόρριψη παλαιά συσκευή!

• Το σύμβολο διαγραμμένου κάδου απορριμμάτων σημαίνει ότι τα απόβλητα ηλεκτρικού και ηλεκτρονι- κού εξοπλισμού δεν επιτρέπεται να απορρίπτονται στα οικιακά απορρίμματα.

• Τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλι- σμού μπορούν να παραδίδονται χωρίς χρέωση στις εξής θέσεις: - Δημόσιες θέσεις απόρριψης ή θέσεις συλλογής (π.χ. θέσεις που έχουν ορίσει οι δημοτικές αρχές) - Σημεία πώλησης ηλεκτρικού εξοπλισμού (είτε φυσικά καταστήματα είτε online) εφόσον οι έμπο- ροι έχουν την υποχρέωση παραλαβής τους ή προσφέρουν αυτή την υπηρεσία εθελοντικά. - Έως τρεις παλαιές ηλεκτρικές συσκευές ανά εί- δος συσκευής, με μήκος ακμής έως 25 εκατοστών μπορείτε να τις παραδώσετε στον κατασκευαστή,www.scheppach.com

15. Δήλωση συμμόρφωσης
