HM90MP - Трион SCHEPPACH - Безплатно ръководство за потребителя

Тип продукт	Радиален ъглов трион
Марка	Scheppach
Модел	HM90MP
Тегло	Около 12,2 кг
Захранване	220-240 V~, 50 Hz
Мощност (S1)	1700 W
Мощност (S6 15%)	2000 W
Скорост на празен ход	3200 / 4500 min⁻¹ (2 скорости)
Диаметър на диска	216 mm
Отвор на диска	30 mm
Брой зъби	24
Капацитет на рязане при 90°	340 x 65 mm
Капацитет на рязане при 45°	240 x 65 mm
Капацитет на двойно рязане при 45°	240 x 38 mm
Диапазон на ъгъла (маса)	-45° / 0° / +45°
Наклон на главата	0° до 45° наляво
Основни функции	Лазер за насочване, двойна скорост, ограничение на дълбочината на рязане
Включено оборудване	Притискач, подложки за детайли, торба за стърготини, шестостенен ключ 6 mm
Ниво на звуково налягане (LpA)	94 dB (неопределеност 3 dB)
Ниво на звукова мощност (LwA)	107 dB (неопределеност 3 dB)
Клас на лазера	2 (650 nm, <1 mW)
Безопасност	Подвижен предпазител на диска, предпазен стоп, блокиращ превключвател
Поддръжка и почистване	Редовно почистване, смазване на подвижните части, проверка на въглените, подмяна на диска и вложката на масата
Консумативи	Въглени, режещ диск, вложка на масата, торба за стърготини
Гаранция	Законова продължителност, дефектни части се заменят безплатно (без труд)

Често задавани въпроси - HM90MP SCHEPPACH

Как да сменя режещия диск?

Изключете триона от захранването. Повдигнете главата и я блокирайте с предпазния стоп (23). Спуснете предпазителя на диска. С помощта на шестостенния ключ завъртете винта на фланеца (28) по посока на часовниковата стрелка, като същевременно натискате блокировката на вала (30). Отстранете винта и външния фланец, след което извадете диска. Почистете фланците, монтирайте новия диск (посоката на въртене на зъбите трябва да съвпада със стрелката) и затегнете. Проверете свободното движение на диска.

Как да настроя лазера?

Отворете винтовете (32b) и свалете предния капак (32a). Разхлабете кръстовидните винтове (D) и преместете странично лазера (32), така че лъчът да пада върху зъбите на диска. Затегнете винтовете, монтирайте капака обратно и го завийте.

Каква е мощността на триона?

Мощността при непрекъсната работа (S1) е 1700 W, а при периодична работа (S6 15%) е 2000 W. Необходимото напрежение е 220-240 V~, 50 Hz.

Как да направя ъглов разрез?

Разхлабете дръжката за фиксиране (11) и издърпайте лоста (34), за да отключите масата. Завъртете масата до желания ъгъл (0° до 45°). Фиксирайте дръжката. Поставете детайла срещу ограничителната шина и го затегнете с притискачите. За наклонен ъглов разрез разхлабете блокиращия винт (22) и наклонете главата до желания ъгъл, след което отново затегнете. Извършете разреза както при прав разрез.

Какво да направя, ако моторът не стартира?

Проверете дали щепселът е добре включен и дали мрежовият предпазител не е изгорял. Ако моторът, кабелът или конекторът са дефектни, накарайте специалист да ги провери. Никога не ремонтирайте мотора сами.

Как да поддържам триона?

Преди всяка поддръжка изключвайте триона от захранването. Редовно почиствайте стърготините и праха с кърпа. Смазвайте подвижните части веднъж месечно (не мотора). Проверявайте и почиствайте предпазителя на диска преди всяка употреба. Проверявайте въглените на всеки 10 часа след първите 50 часа, сменете ги, ако са износени до 6 mm.

Какъв тип диск да използвам?

Използвайте само режещи дискове, съответстващи на стандарта EN 847-1, с диаметър 216 mm, отвор 30 mm и максимална скорост, поне равна на тази на машината (3200 или 4500 min⁻¹). Дискът трябва да е подходящ за материала (дърво, пластмаса, мек метал). Не използвайте дискове от HSS стомана или отрезни дискове.

Как да настроя ограничителя на 90°?

Спуснете главата и я блокирайте с предпазния стоп (23). Разхлабете блокиращия винт (22). Поставете ъгълник (не е включен) срещу диска и масата. Разхлабете гайката (26a) и завъртете регулиращия винт (26) до 90°. Затегнете гайката. Проверете показанието на показалеца (19) и го настройте на 0°, ако е необходимо.

Как да използвам торбата за стърготини?

Сближете краищата на пружинната скоба на торбата и я поставете върху отвора отзад на мотора. Торбата се изпразва чрез цип. За по-ефективно засмукване можете да свържете външен прахосмукачка към изхода за засмукване.

Как да транспортирам триона?

Фиксирайте масата с дръжката за фиксиране (11). Спуснете главата на машината и я заключете с предпазния стоп (23). Блокирайте радиалното направляване в задна позиция с винта (20). Носете машината за неподвижната маса (15). За съхранение навийте кабела около държачите (37).

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ HM90MP SCHEPPACH

Обяснение на символите върху продукта

Използването на символи в настоящото ръководство следва да насочи вниманието Ви към евентуални риско- ве. Символите за безопасност и обясненията, които ги придружават, трябва да бъдат разбрани точно. Самите предупреждения не премахват рисковете и не могат да заменят правилните мерки за предотвратяване на злополуки.

	Преди пускане в експлоатация прочетете и спазвайте ръководството за употреба и указанията за безопасност!
	Носете защитни очила!
	Носете защита за слуха!
	При образуване на прах носете дихателна защита!
	Внимание! Опасност от нараняване! Не бъркайте в движещия се режещ лист!
	Внимание! Лазерно лъчение
[Achtung] - Laserstrahlung Nicht in den Straht blicken! [1997] [1998] [2000] [2001] [2002] [2003] [2004] [2005] [2006] [2007] [2008] [2009] [2010] [2011] [2012] [2013] [2014] [2015] [2016] [2017] [2018] [2019] [2020] [2021] [2022] [2023] [2024] [2025] [2026] [2027] [2028] [2029] [2030] [2031] [2032] [2033] [2034] [2035] [2036] [2037] [2038] [2039] [2040] [2041] [2042] [2043] [2044] [2045] [2046] [2047] [2048] [2049] [2050] [2051] [2052] [2053] [2054] [2055] [2056] [2057] [2058] [2059] [2060] [2061] [2062] [2063] [2064] [2065] [2066] [2067] [2068] [2069] [2070] [2071] [2072] [2073] [2074] [2075] [2076] [2077] [2078] [2079] [2080] [2081] [2082] [2083] [2084] [2085] [2086] [2087] [2088] [2089] [2090] [2091] [2092] [2093] [2094] [2095] [2096] [2097] [2098] [2099] [2100] [2101] [2102] [2103] [2104] [2105] [2106] [2107] [2108] [2109] [2110] [2111] [2112] [2113] [2114] [2115] [2116] [2117] [2118] [2119] [2120] [2121] [2122] [2123] [2124] [2125] [2126] [2127] [2128] [2129] [2130] [2131] [2132] [2133] [2134] [2135] [2136] [2137] [2138] [2139] [2140] [2141] [2142] [2143] [2144] [2145] [2146] [2147] [2148] [2149] [2150] [2151] [2152] [2153] [2154] [2155] [2156] [2157] [2158] [2159] [2160] [2161] [2162] [2163] [2164] [2165] [2166] [2167] [2168] [2169] [2170] [2171] [2172] [2173] [2174] [2175] [2176] [2177] [2178] [2179] [2180] [2181] [2182] [2183] [2184] [2185] [2186] [2187] [2188] [2189] [2190] [2191] [2192] [2193] [2194] [2195] [2196] [2197] [2198] [2199] [2200] [2201] [2202] [2203] [2204] [2205] [2206] [2207] [2208] [2209] [2210] [2211] [2212] [2213] [2214] [2215] [2216] [2217] [2218] [2219] [2220] [2221] [2222] [2223] [2224] [2225] [2226] [2227] [2228] [2229] [2230] [2231] [2232] [2233] [2234] [2235] [2236] [2237] [2238] [2239] [2240] [2241] [2242] [2243] [2244] [2245] [2246] [2247] [2248] [2249] [2250] [2251] [2252] [2253] [2254] [2255] [2256] [2257] [2258] [2259] [2260] [2261] [2262] [2263] [2264] [2265] [2266] [2267] [2268] [2269] [2270] [2271] [2272] [2273] [2274] [2275] [2276] [2277] [2278] [2279] [2280] [2281] [2282] [2283] [2284] [2285] [2286] [2287] [2288] [2289] [2290] [2291] [2292] [2293] [2294] [2295] [2296] [2297] [2298] [2299] [2300] [2301] [2302] [2303] [2304] [2305] [2306] [2307] [2308] [2309] [2310] [2311] [2312] [2313] [2314] [2315] [2316] [2317] [2318] [2319] [2320] [2321] [2322] [2323] [2324] [2325] [2326] [2327] [2328] [2329] [2330] [2331] [2332] [2333] [2334] [2335] [2336] [2337] [2338] [2339] [2340] [2341] [2342] [2343] [2344] [2345] [2346] [2347] [2348] [2349] [2350] [2351] [2352] [2353] [2354] [2355] [2356] [2357] [2358] [2359] [2360] [2361] [2362] [2363] [2364] [2365] [2366] [2367] [2368] [2369] [2370] [2371] [2372] [2373] [2374] [2375] [2376] [2377] [2378] [2379] [2380] [2381] [2382] [2383] [2384] [2385] [2386] [2387] [2388] [2389] [2390] [2391] [2392] [2393] [2394] [2395] [2396] [2397] [2398] [2399] [2400] [2401] [2402] [2403] [2404] [2405] [2406] [2407] [2408] [2409] [2410] [2411] [2412] [2413] [2414] [2415] [2416] [2417] [2418] [2419] [2420] [2421] [2422] [2423] [2424] [2425] [2426] [2427] [2428] [2429] [2430] [2431] [2432] [2433] [2434] [2435] [2436] [2437] [2438] [2439] [2440] [2441] [2442] [2443] [2444] [2445] [2446] [2447] [2448] [2449] [2450] [2451] [2452] [2453] [2454] [2455] [2456] [2457] [2458] [2459] [2460] [2461] [2462] [2463] [2464] [2465] [2466] [2467] [2468] [2469] [2470] [2471] [2472] [2473] [2474] [2475] [2476] [2477] [2478] [2479] [2480] [2481] [2482] [2483] [2484] [2485] [2486] [2487] [2488] [2489] [2490] [2491] [2492] [2493] [2494] [2495] [2496] [2497] [2498] [2499] [2500] [2501] [2502] [2503] [2504] [2505] [2506] [2507] [2508] [2509] [2510] [2511] [2512] [2513] [2514] [2515] [2516] [2517] [2518] [2519] [2520] [2521] [2522] [2523] [2524] [2525] [2526] [2527] [2528] [2529] [2530] [2531] [2532] [2533] [2534] [2535] [2536] [2537] [2538] [2539] [2540] [2541] [2542] [2543] [2544] [2545] [2546] [2547] [2548] [2549] [2550] [2551] [2552] [2553] [2554] [2555] [2556] [2557] [2558] [2559] [2560] [2561] [2562] [2563] [2564] [2565] [2566] [2567] [2568] [2569] [2570] [2571] [2572] [2573] [2574] [2575] [2576] [2577] [2578] [2579] [2580] [2581] [2582] [2583] [2584] [2585] [2586] [2587] [2588] [2589] [2590] [2591] [2592] [2593] [2594] [2595] [2596] [2597] [2598] [2599] [2600] [2601] [2602] [2603] [2604] [2605] [2606] [2607] [2608] [2609] [2610] [2611] [2612] [2613] [2614] [2615] [2616] [2617] [2618] [2619] [2620] [2621] [2622] [2623] [2624] [2625] [2626] [2627] [2628] [2629] [2630] [2631] [2632] [2633] [2634] [2635] [2636] [2637] [2638] [2639] [2640] [2641] [2642] [2643] [2644] [2645] [2646] [2647] [2648] [2649] [2650] [2651] [2652] [2653] [2654] [2655] [2656] [2657] [2658] [2659] [2660] [2661] [2662] [2663] [2664] [2665] [2666] [2667] [2668] [2669] [2670] [2671] [2672] [2673] [2674] [2675] [2676] [2677] [2678] [2679] [2680] [2681] [2682] [2683] [2684] [2685] [2686] [2687] [2688] [2689] [2690] [2691] [2692] [2693] [2694] [2695] [2696] [2697] [2698] [2699] [2700] [2701] [2702] [2703] [2704] [2705] [2706] [2707] [2708] [2709] [2710] [2711] [2712] [2713] [2714] [2715] [2716] [2717] [2718] [2719] [2720] [2721] [2722] [2723] [2724] [2725] [2726] [2727] [2728] [2729] [2730] [2731] [2732] [2733] [2734] [2735] [2736] [2737] [2738] [2739] [2740] [2741] [2742] [2743] [2744] [2745] [2746] [2747] [2748] [2749] [2750] [2751] [2752] [2753] [2754] [2755] [2756] [2757] [2758] [2759] [2760] [2761] [2762] [2763] [2764] [2765] [2766] [2767] [2768] [2769] [2770] [2771] [2772] [2773] [2774] [2775] [2776] [2777] [2778] [2779] [2780] [2781] [2782] [2783] [2784] [2785] [2786] [2787] [2788] [2789] [2790] [2791] [2792] [2793] [2794] [2795] [2796] [2797] [2798] [2799] [2800] [2801] [2802] [2803] [2804] [2805] [2806] [2807] [2808] [2809] [2810] [2811] [2812] [2813] [2814] [2815] [2816] [2817] [2818] [2819] [2820] [2821] [2822] [2823] [2824] [2825] [2826] [2827] [2828] [2829] [2830] [2831] [2832] [2833] [2834] [2835] [2836] [2837] [2838] [2839] [2840] [2841] [2842] [2843] [2844] [2845] [2846] [2847] [2848] [2849] [2850] [2851] [2852] [2853] [2854] [2855] [2856] [2857] [2858] [2859] [2860] [2861] [2862] [2863] [2864] [2865] [2866] [2867] [2868] [2869] [2870] [2871] [2872] [2873] [2874] [2875] [2876] [2877] [2878] [2879] [2880] [2881] [2882] [2883] [2884] [2885] [2886] [2887] [2888] [2889] [2890] [2891] [2892] [2893] [2894] [2895] [2896] [2897] [2898] [2899] [2900] [2901] [2902] [2903] [2904] [2905] [2906] [2907] [2908] [2909] [2910] [2911] [2912] [2913] [2914] [2915] [2916] [2917] [2918] [2919] [2920] [2921] [2922] [2923] [2924] [2925] [2926] [2927] [2928] [2929] [2930] [2931] [2932] [2933] [2934] [2935] [2936] [2937] [2938] [2939] [2940] [2941] [2942] [2943] [2944] [2945] [2946] [2947] [2948] [2949] [2950] [2951] [2952] [2953] [2954] [2955] [2956] [2957] [2958] [2959] [2960] [2961] [2962] [2963] [2964] [2965] [2966] [2967] [2968] [2969] [2970] [2971] [2972] [2973] [2974] [2975] [2976] [2977] [2978] [2979] [2980] [2981] [2982] [2983] [2984] [2985] [2986] [2987] [2988] [2989] [2990

Съдържание: Страница:

1. Увод....334
2. Описание на уреда (Фиг. 1-22) 334
3. Обем на доставката 335
4. Употреба по предназначение 335
5. Указания за безопасност.... 336
6. Технически данни 341
7. Преди пуск в експлоатация 342
8. Конструкция и обслужване.... 342
9. Транспортиране 346
10. Поддръжка 346
11. Съхранение....347
12. Електрическо свързване 347
13. Изхвърляне и рециклиране.... 348
14. Отстраняване на неизправности 349
15. Декларация за съответствие 420

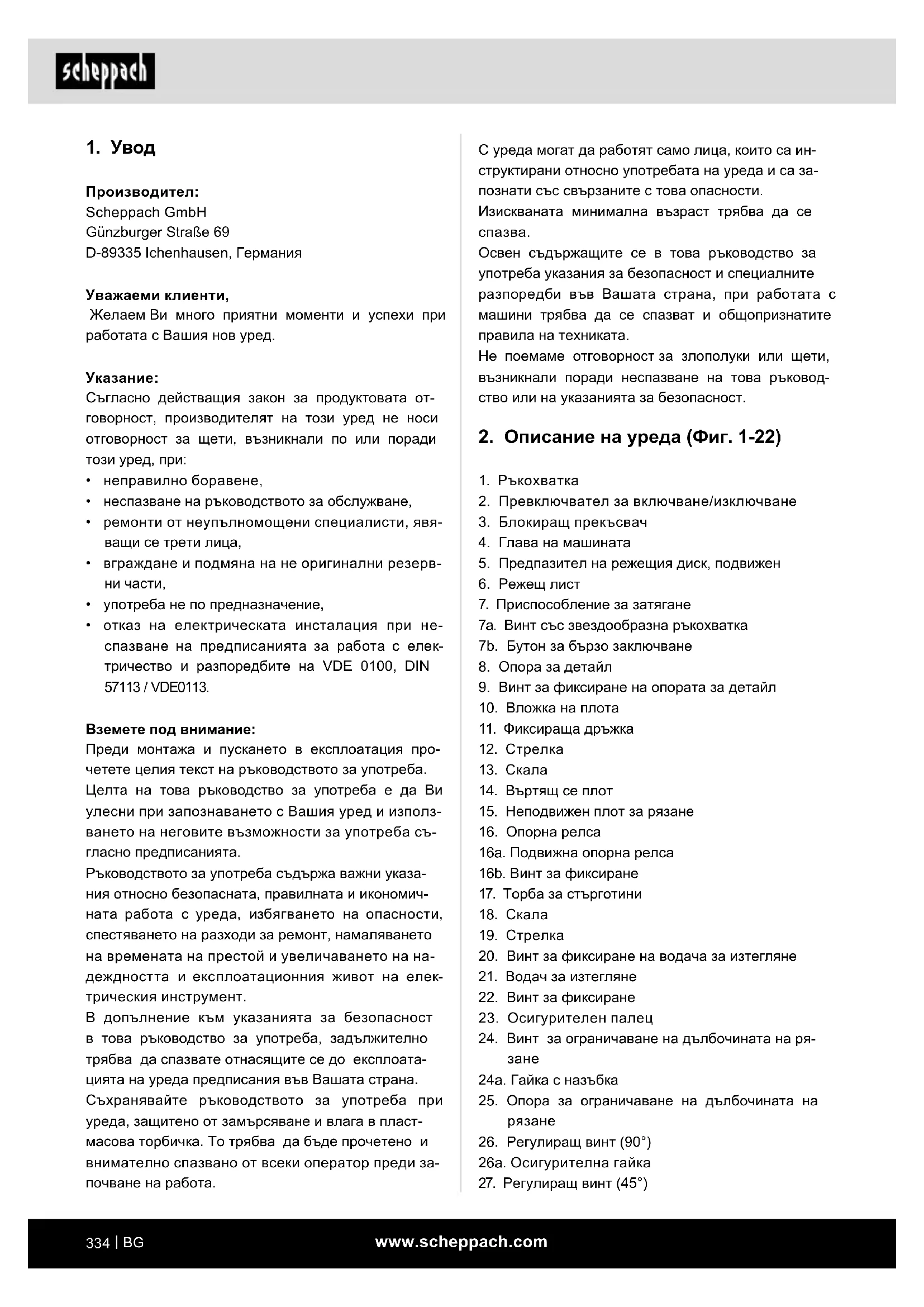

1. Увод

Производител:

Scheppach GmbH

Желаем Ви много приятни моменти и успехи при работата с Вашия нов уред.

Указание:

Съгласно действащия закон за продуктовата отговорност, производителят на този уред не носи отговорност за щети, възникнали по или поради този уред, при:

• неправилно боравене,
• неспазване на ръководството за обслужване,
  • ремонти от неупълномощени специалисти, явяващи се трети лица,
  • вграждане и подмяна на не оригинални резервни части,
• употреба не по предназначение,
• отказ на електрическата инсталация при неспазване на предписанията за работа с електричество и разпоредбите на VDE 0100, DIN 57113 / VDE0113.

Преди монтажа и пускането в експлоатация про- четете целия текст на ръководството за употреба.

Целта на това ръководство за употреба е да Ви улесни при запознаването с Вашия уред и използването на неговите възможности за употреба съгласно предписанията.

Ръководството за употреба съдържа важни указания относно безопасната, правилната и икономичната работа с уреда, избягването на опасности, спестяването на разходи за ремонт, намаляването на времената на престой и увеличаването на надеждността и експлоатационния живот на електрическия инструмент.

В допълнение към указанията за безопасност в това ръководство за употреба, задължително трябва да спазвате отнасящите се до експлоата-цията на уреда предписания във Вашата страна.

Съхранявайте ръководството за употреба при уреда, защитено от замърсяване и влага в пластмасова торбичка. То трябва да бъде прочетено и внимателно спазвано от всеки оператор преди започване на работа.

С уреда могат да работят само лица, които са инструктирани относно употребата на уреда и са запознати със свързаните с това опасности.

Изискваната минимална възраст трябва да се спазва.

Освен съдържащите се в това ръководство за употреба указания за безопасност и специалните разпоредби във Вашата страна, при работата с машини трябва да се спазват и общопризнатите правила на техниката.

Не поемаме отговорност за злополуки или щети, възникнали поради неспазване на това ръководство или на указанията за безопасност.

1. Ръкохватка
2. Превключвател за включване/изключване
3. Блокиращ прекъсвач
4. Глава на машината
5. Предпазител на режещия диск, подвижен
6. Режещ лист
7. Приспособление за затягане
   7a. Винт със звездообразна ръкохватка
   7b. Бутон за бързо заключване
8. Опора за детайл
9. Винт за фиксиране на опората за детайл
10. Вложка на плота
11. Фиксираща дръжка
12. Стрелка
13. Скала
14. Въртящ се плот
15. Неподвижен плот за рязане
16. Опорна релса
    16a. Подвижна опорна релса
    16b. Винт за фиксиране
17. Торба за стърготини
18. Скала
19. Стрелка
20. Винт за фиксиране на водача за изтегляне
21. Водач за изтегляне
22. Винт за фиксиране
23. Осигурителен палец
24. Винт за ограничаване на дълбочината на рязане
    24a. Гайка с назъбка
25. Опора за ограничаване на дълбочината на рязане
26. Регулиращ винт (90°)
    26а. Осигурителна гайка
27. Регулиращ винт (45°)

27a. Осигурителна гайка
28. Винт на фланеца
29. Външен фланец
30. Блокировка на вала на циркуляра
31. Вътрешен фланец
32. Лазер
33. Превключвател за включване/изключване на лазера
34. Лост за фиксирано положение
35. Защита срещу преобръщане
36. Регулиращ винт
37. Държач на кабела
38. Превключвател за избор на оборотите

A.) Опорен ъгъл 90° (не е включен в обема на доставката)
В.) Опорен ъгъл 45° (не е включен в обема на доставката)
С.) Ключ с вътрешен шестостен, 6 mm
D.) Винт с кръстат шлиц (лазер)

3. Обем на доставката

• Циркулярен трион с изтегляне и герунг
• 1 x приспособление за затягане (7) (предварително монтирано)
• 2 x опора за обработвания детайл (8) (предварително монтирани)
  • Торба за стърготини (17)
• Ключ с вътрешен шестостен 6 mm (C)
  • Ръководство за експлоатация

4. Употреба по предназначение

Циркулярният трион с изтегляне и герунг служи за отрязване на дървесина и пластмаса според размерите на машината. Циркулярът не е подходящ за рязане на дърва за огрев.

Предупреждение!

Не използвайте уреда за рязане на други материали, различни от посочените в ръководството за употреба.

Предупреждение!

Доставеният режещ диск е предназначен само за рязане на следните материали:

дървесина, производни продукти от дървесина (MDF, ПДЧ, шперплат, дърводелски плоскости, твърди влакнести плоскости и т.н.), дървесина с пирони и 3 mm плоскости от нисковъглеродна стомана.

Забележка:

Дървесината, която съдържа поцинковани пирони или винтове, може - внимателно - също да бъде от- рязана безопасно.

Забележка:

Не използвайте режещия диск за рязане на по- цинковани материали или дървесина с вложени поцинковани пирони.

Не използвайте диска за рязане на дърва за огрев!

Машината може да се използва само съгласно нейното предназначение. Всяка различаваща се от това употреба не е по предназначение. За вся-какъв вид произтичащи от това щети или наранявания отговорност носи потребителят/операторът, а не производителят.

Могат да се използват само подходящи за машината режещи дискове. Използването на всякакъв вид абразивни отрезни дискове е забранено.

Съставна част от употребата по предназначение е също и спазването на указанията за безопасност, както и ръководството за монтаж и указанията за експлоатация в ръководството за употреба.

Лицата, които обслужват и поддържат машината, трябва да са запознати с него и да са информирани относно възможните опасности.

Освен това трябва да се спазват най-точно и действащите предписания за трудова безопасност.

Други общи правила в областите трудова меди- цина и техника на безопасност също трябва да се съблюдават.

Промени по машината освобождават изцяло производителя от отговорност за възникнали в резул- тат от това щети.

Въпреки употребата по предназначение, някои остатъчни рискове не могат да бъдат напълно изключени. Поради конструкцията и устройството на машината, могат да възникнат следните моменти:

• Докосване на режещия диск в незащитения диапазон на рязане.
• Бъркане в движещия се режещ диск (порезно нараняване).
• Откат от детайли и части на детайли.
  • Счупване на режещия диск.
• Изхвърляне на дефектни твърдосплавни части на режещия диск.
• Увреждане на слуха при неизползване на необходимата защита за слуха.

- Вредни за здравето емисии от дървесен прах при използване в затворени помещения.

Моля, обърнете внимание, че нашите уреди не са конструирани с предназначение за търговска, професионална или промишлена употреба. Не поемаме гаранция, ако уредът се използва в търговски, занаятчийски или промишлени предприятия, както и при равносилни дейности.

5. Указания за безопасност

Общи указания за безопасност за електрически инструменти

⚠️ ПРЕДУПРЕЖДЕНИЕ! Прочетете всички указания за безопасност, инструкции, илюстрации и технически данни, предоставени с този електрически инструмент. Пропуски при спазването на инструкциите по-долу могат да доведат до токов удар, пожар и/или тежки наранявания.

Запазете всички указания за безопасност и ин- струкции за бъдещи справки.

Използваното в указанията за безопасност понятие „електрически инструмент“ се отнася до захранвани от мрежата електрически инструменти (с мрежов проводник) или до захранвани с акумулатор електрически инструменти (без мрежов проводник).

1) Безопасност на работното място

a) Поддържайте работното си място чисто и добре осветено.

Безпорядъкът или неосветените работни места могат да доведат до злополуки.

b) Не работете с електрическия инструмент във взривоопасна среда, в която има запалими течности, газове или прахове.

Електрическите инструменти създават искри, които могат да възпламенят праха или парите.

с) Дръжте деца и други лица далеч по време на използването на електрическия инструмент.

При разсейване можете да изгубите контрол върху електрическия инструмент.

2) Безопасност при работа с електрически ток

a) Щепсельт на електрическия инструмент трябва да отговаря на контакта. Щепсельт не бива да се променя по никакъв начин.

Не използвайте адаптерни щепсели заедно със заземени електрически инструменти.

Непроменен щепсел и подходящи контакти намаляват риска от токов удар.

b) Избягвайте телесен контакт със заземени повърхности като тръби, отоплителни уреди, фурни и хладилници.

Съществува повишен риск от токов удар, когато тялото Ви е заземено.

с) Пазете електрическите инструменти от дъжд и влага.

Проникването на вода в електрическия ин- струмент увеличава риска от токов удар.

d) Не използвайте свързващия проводник не по предназначение, за носене или закачане на електрическия инструмент или за издърпване на щепсела от контакта. Пазете свързващия проводник от горещина, масло, остри ръбове или движещи се части.

Повредени или усукани свързващи проводни- ци увеличават риска от токов удар.

e) Когато работите с електрически инструмент на открито, използвайте само удължителни проводници, които също са подходящи за употреба на открито.

Използването на подходящ за употреба на открито удължителен проводник намалява риска от токов удар.

f) Когато употребата на електрическия инстру- мент във влажна среда не може да бъде избе- гната, използвайте дефектнотокова защита.

Използването на дефектнотокова защита намалява риска от токов удар.

3) Безопасност на хората

a) Бъдете внимателни, обръщайте внимание на това, което правите, и подхождайте разумно към работата с електрически инструмент. Не използвайте електрически инструменти, ако сте уморени или под влиянието на наркотици, алкохол или медикаменти.

Момент невнимание при използването на електрически инструмент може да доведе до сериозни наранявания.

b) Носете лични предпазни средства и винаги защитни очила.

Носенето на лични предпазни средства, като противопрахова маска, предпазни обувки, които не се хлъзгат, предпазна каска или защита за слуха, според вида и употребата на електрическия инструмент, намалява риска от наранявания.

с) Избягвайте неволно включване. Уверете се, че електрическият инструмент е изклю- чен, преди да го свържете към електро- захранването и/или акумулатора, преди да го вземете или носите.

Ако при носенето на електрическия инструмент държите пръста си върху прекъсвача или свържете към електрозахранването включен електрически инструмент, това може да доведе до злополуки.

d) Отстранете инструментите за настройка или гаечните ключове, преди да включите електрическия инструмент.

Инструмент или ключ, намиращ се във вър- тяща се част на електрическия инструмент, може да доведе до наранявания.

e) Избягвайте неправилна стойка на тялото.

Осигурете си стабилен стоеж и постоянно пазете равновесие.

Така можете да контролирате електрическия инструмент по-добре при неочаквани ситуации.

f) Носете подходящо облекло. Не носете широки дрехи или украшения. Дръжте косата и облеклото си далеч от движещи се части.

Широки дрехи, украшения или дълги коси могат да бъдат захванати от движещи се части.

g) Когато могат да бъдат монтирани прахоизсмукващи и прахоулавящи устройства, те трябва да са свързани и да се използват правилно.

Използването на прахоизсмукващо устройство може да намали вредите за здравето поради прах.

h) Не се поддавайте на фалшивото чувство за безопасност и не пренебрегвайте правилата за безопасност при работа с електрическите инструменти, дори ако след многократната им употреба мислите че ги познавате добре.

Небрежните действия могат да доведат до тежки телесни повреди в рамките на части от секундата.

4) Употреба и боравене с електрическия ин- струмент

a) Не претоварвайте електрическия инстру- мент. Използвайте подходящия за Вашата работа електрически инструмент.

С подходящия електрически инструмент работите по-добре и по-сигурно в диапазона на работните му характеристики.

b) Не използвайте електрически инструмент, чийто прекъсвач е повреден.

Електрически инструмент, който не може да се включва или изключва, е опасен и трябва да бъде ремонтиран.

с) Извадете щепсела от контакта и/или извадете сменяемия акумулатор, преди да извършвате настройки по уреда, да сменяте части на работния инструмент или да оставите електрическия инструмента настрани.

Тази мярка за безопасност предотвратява неумишленото включване на електрическия инструмент.

d) Съхранявайте неизползваните електри- чески инструменти на недостъпно за деца място. Не позволявайте електрическият ин- струмент да бъде използван от лица, които не са запознати с него или не са прочели тези инструкции.

Електрическите инструменти са опасни, ако се използват от неопитни лица.

e) Поддържайте електрическите инструменти и работния инструмент грижливо. Проверявайте дали движещите се части функционират безупречно и не заяждат, дали няма счупени или така повредени части, че да нарушават функционирането на електрическия инструмент. Повредените части следва да бъдат ремонтирани преди използването на електрическия инструмент.

Много злополуки са причинени от лошо под- държани електрически инструменти.

f) Поддържайте режещите инструменти нато- чени и чисти.

Грижливо поддържаните режещи инструменти с остри режещи ръбове се заклинват по-малко и се водят по-лесно.

g) Използвайте електрическия инструмент, принадлежностите, работните инструменти и т.н. съгласно настоящите инструкции. При това вземайте под внимание условията на работа и действието, което трябва да се извърши.

Употребата на електрически инструменти за различни от предвидените приложения може да доведе до опасни ситуации.

h) Пазете дръжките и техните повърхности сухи, чисти и без масло и грес.

Хлъзгавите дръжки и техните повърхности не позволяват безопасна работа и контрол на електрическия инструмент в непредвидени ситуации.

5) Сервиз

a) Възлагайте ремонти по Вашия електрически инструмент само на квалифицирани специалисти и само с оригинални резервни части.

Така се гарантира, че безопасността на електрическия инструмент ще се запази.

Предупреждение!

По време на експлоатация този електрически инструмент създава електромагнитно поле. При определени условия това поле може да наруши функционирането на активни или пасивни медицински импланти. За да се намали опасността от сериозни или смъртоносни наранявания, препоръчваме на лица с медицински импланти да се консултират със своя лекар и с производителя на медицинския имплант, преди електрическият инструмент да бъде използван.

Указания за безопасност за циркулярите за рязане под ъгъл

a) Циркулярите за рязане под ъгъл са предназначени за рязане на дърво и дървени продукти и не могат да се използват за рязане на железни материали като пръти, щанги, винтове и т.н. Абразивният прах ще блокира движещите се части като например долния предпазен капак. Искрите при рязане изгарят долния предпазен капак, вложката и другите пластмасови части.

b) По възможност фиксирайте обработвания детайл със стиска. При фиксиране на обработвания детайл с ръка дръжте ръката си поне на 100 mm от всяка страна на режещия диск. Не използвайте този циркуляр за рязане на парчета, които са твърде малки, за да бъдат затегнати или държани с ръка. Ако ръката ви е твърде близо до режещия диск, съществува риск от нараняване при контакт с режещия диск.

с) Обработваният детайл трябва да е неподвижен и да бъде или затегнат, или натиснат към ограничителя и плота. Не бутайте обработвания детайл в режещия диск и никога не режете „без ръце“. Незакрепените или движещите се обработвани детайли могат да бъдат изхвърлени с висока скорост и да причинят наранявания.

d) Прекарайте циркуляра през обработвания детайл. Избягвайте изтегляне на циркуляра през обработвания детайл. За да отрежете обработвания детайл, вдигнете режещата глава на циркуляра, издърпайте я над обработвания детайл без да режете. След това включете двигателя, наклонете режещата глава надолу, натиснете я към обработвания детайл и я прекарайте през него. При рязане с издърпване съществува опасност режещия диск да застане върху обработвания детайл и блокът на режещия диск да бъде изхвърлен със сила към оператора.

e) Никога не кръстосвайте ръце над предвидената линия на рязане нито пред, нито зад режещия диск. Подпирането на обработвания детайл „с кръстосани ръце“, т.е. Държането на детайла отдясно на режещия диск с лявата ръка и обратно, е много опасно.

f) Не посягайте зад ограничителя, докато режещят диск се върти. Разстоянието между ръката Ви и режещия диск не трябва да е по-малко от 100 mm (важи и за двете страни на режещия диск, напр. при отстраняване на дървесни отпадъци). Близостта на въртящия се режещ диск до ръката Ви може да не е забележима и можете сериозно да бъдете наранени.

g) Преди рязане проверете обработвания детайл. Ако обработваният детайл е огънат или изкривен, захванете го с извитата на-вън страна към ограничителя. Винаги се уверявайте, че по линията на рязане няма междина между обработвания детайл, ограничителя и плота. Опънатите или из-кривени детайли могат да се усучат или пре-местят и да причинят засядане на въртящия се режещ диск по време на рязането. В обра-ботвания детайл не трябва да има гвоздей или чужди тела.

h) Използвайте циркуляра едва когато върху плота няма инструменти, дървесни отпадъци и т.н.; върху плота трябва да се намира само обработвания детайл. Малките отпадъци, незакрепените парчета дърво или други предмети, които влизат в контакт с въртящия се диск, могат да бъдат изхвърлени с висока скорост.

i) Винаги режете само един детайл. Наредените един върху друг обработвани детайли не могат да бъдат затегнати и закрепени правилно и при рязане могат да причинят засядане или преплъзване на диска.

j) Преди употреба се уверете, че циркулярът за рязане под ъгъл се намира върху равна, твърда работна повърхност. Равната и твърда работна повърхност намалява риска циркулярът за рязане под ъгъл да стане нестабилен.

k) Планирайте работата си. При всяка промяна на наклона на режещия диск или ъгъла на скосяване се уверявайте, че регулируемият ограничител е правилно настроен и че обработваният детайл е подпрян така, ченяма да влезе в контакт с диска или предпазния капак.

Без да включвате машината и без да поставяте детайл върху плота симулирайте пълно движение на рязане на режещия диск, за да се уверите, че няма да се стигне до възпрепятстване или застрашаване на рязането в ограничителя.

I) За обработваните детайли, които са по-ши- роки или по-дълги от горната част на пло- та осигурете подходяща опора, напр. чрез удължаване на плота или стойки. Обра- ботваните детайли, които са по-дълги или по-широки от плота на циркуляра за рязане под ъгъл, могат да се преобърнат, ако не са закрепени здраво. Наклоняването на отрязано парче дърво или обработвания детайл може да повдигне защитния кожух или да доведе до тяхното неконтролирано изхвърляне от въртя- щия се диск.

m) Не използвайте други лица като заместители на удължаването на плота или за допълнително подпиране. Нестабилната опора на обработвания детайл може да доведе до засядане на диска. Освен това обработваният детайл може да се измести по време на рязането и да захване Вас и помощника Ви в диска.

п) Отрязаното парче не трябва да се натиска към въртящия се режещ диск. Ако мястото е малко, напр. при използване на надлъжни ограничители, отрязаното парче може да бъде заклинено с диска и изхвърлено със сила.

о) Винаги използвайте стиска или друго подходящо устройство, за да подпрете правилно кръглите материали като щанги или тръби.

При рязане щангите могат да се преобърнат, което да доведе до,,захапване“ от диска и обработваният детайл и ръката Ви да бъдат захванати от диска.

р) Преди да отрежете обработвания детайл изчакайте диска да достигне пълни обороти. Това намалява риска от изхвърляне на детайла.
q) Изключете циркуляра за рязане под ъгъл, ако обработваният детайл заседне или детайлът блокира. Изчакайте всички движе- щи се части да спрат, издърпайте щепсела и/или извадете акумулатора. След това махнете заседналия материал. Продължа- ването с рязането при такова блокиране може да доведе до загуба на контрол или поврежда- не на циркуляра за рязане под ъгъл.
r) След като приключите с рязането освободете превключвателя, задръжте режещата глава надолу и изчакайте диска да спре, преди да извадите отрязаното парче. Много е опасно да протягате ръката си в близост до движещия се по инерция диск.
s) Ако извършвате непълно отрязване или ако освобождавате превключвателя дръж-те ръкохватката здраво, преди режещата глава да достигне долната си позиция. По-ради спирачното действие на циркуляра реже-щата глава може рязко да се издърпа надолу, което да представлява риск от нараняване.

Указания за безопасност при боравене с реже- щи дискове

1. Не използвайте повредени или деформирани режещи дискове.
2. Не използвайте режещи дискове с пукнатини. Бракувайте напуканите режещи дискове. Ремонт не се допуска.
3. Не използвайте режещи дискове от бързорежеща стомана.
4. Проверете състоянието на режещите дискове, преди да използвате пилата за рязане под ъгъл, циркуляра с плот.
5. Използвайте само режещи дискове, които са подходящи за рязания детайл.

6. Използвайте само определените от производителя режещи дискове. Режещите дискове трябва да отговарят на EN 847-1, ако са предназначени за обработка на дърво или други подобни материали.

7. Не използвайте режещи дискове от високолегирана бързорежеща стомана (HSS).

8. Използвайте само режещи дискове, чиято максимально допустима скорост на въртене не е по-малка от максимальните обороти на шпиндела на пилата за рязане под ъгъл, циркуляра с плот, и които са подходящи за рязания материал.

9. Обърнете внимание на посоката на въртене на режещия диск.

10. Използвайте режещите дискове само когато сте овладели боравенето с тях.

11. Съблюдавайте максимальните обороти. Посочените върху режещия диск максимальни обороти не бива да се превишават. Спазвайте, ако е посочен, диапазона на оборотите.

12. Почиствайте повърхностите за затягане от за- мърсявания, грес, масло и вода.

13. Не използвайте хлабави редуциращи пръстени или втулки за намаляване на отворите на режещите дискове.

14. Следете за това фиксираните редуциращи пръстени за осигуряване на режещия диск да имат еднакъв диаметър и поне 1/3 от диаметъра на рязане.

15. Уверете се, че фиксираните редуциращи пръстени са успоредни един спрямо друг.

16. Боравете с режещите дискове внимателно. Най-добре е да ги съхранявате в оригинална- та опаковка или в специални кальфи. Носете предпазни ръкавици, за да подобрите сигурно- то захващане и да намалите риска от нараня- ване още повече.

17. Преди употреба на режещите дискове се уверявайте, че всички предпазни приспособления са закрепени правилно.

18. Преди употребата се уверявайте, че използваният от Вас режещ диск отговаря на техническите изисквания на тази пила за рязане подъгъл, циркуляр с плот и е правилно закрепен.

19. Използвайте доставения режещ диск само за рязане на дървесина, никога за обработка на метали.

20. Използвайте режещ диск с диаметър, подходящ за извършваната работа.

21. Използвайте допълнителни подложки за обработвания детайл, ако това е необходимо за стабилността му.

22. Удължителите на опората за детайл трябва винаги да бъдат закрепвани и използвани по време на работа.

23. Сменете износената вложка на плота!

24. Избягвайте прегряване на режещите зъби.

25. При рязането на пластмаса избягвайте нейно- то разтопяване.

За целта използвайте правилния режещ диск. Сменяйте своевременно повредените или износени режещи дискове.

Спрете машината, ако режещият диск прегрее. Преди да продължите работа с уре- да, оставете режещия диск да изстине.

Внимание: Лазерно лъчение

Не гледайте в лъча

Лазер клас 2

Пазете себе си и околността от злополуки чрез подходящи предпазни мерки!

• Не гледайте с незащитени очи директно към лазерния лъч.
• Никога не гледайте директно в траекторията на лъча.
• Никога не насочвайте лазерния лъч към отразяващи повърхности, хора или животни. Дори и лазерен лъч с малка мощност може да причини увреждане на очите.
• Предпазливост - ако се изпълняват различни от посочените тук процедури, това може да доведе до опасно излагане на лъчение.
• Никога не отваряйте лазерния модул. Може да се стигне до неочаквано излагане на лъчение.
• Лазерът не бива да се подменя с лазер от друг тип.
• Ремонти по лазера могат да се извършват само от производителя на лазера или от негов упълномощени представител.

Остатъчни рискове

Електрическият инструмент е конструиран съгласно нивото на развитие на техниката и при-знатите правила на техника на безопасност. Въпреки това, при работа могат да възникнат отделни остатъчни рискове.

• Застрашаване на здравето поради ток при използване на неправилни електрически свързващи проводници.

• Освен това, въпреки всички взети предпазни мерки, могат да съществуват неявни остатъчни рискове.

• Остатъчните рискове могат да бъдат намалени, ако бъдат спазвани „Важни указания“ и „Употреба по предназначение“, както и ръководството за употреба като цяло.

• Не натоварвайте машината ненужно: прекалено силен натиск при рязане поврежда бързо режещия диск, което води до влошаване на производителността на машината при обработка и на точността на рязане.
• Моля, винаги използвайте скоби при рязане на пластмасови материали: частите, които трябва да се отрежат, трябва винаги да бъдат фиксира- ни между скобите.
• Предотвратявайте случайни включвания на машината: при поставяне на щепсела в контакта бутонът за стартиране не бива да е натиснат.
• Използвайте инструмента, препоръчан в този наръчник. Така постигате оптимална производителност на Вашата машина.
• Дръжте ръцете си далеч от работната зона, когато машината работи.
• Преди да извършвате работи по настройка или поддръжка, освободете пусковия бутон и издърпайте щепсела.

6. Технически данни

Двигател на променлив ток.....220 - 240 V\~ 50 Hz

Номинална мощност S1* 1700 W

Режим на работа....S6 15% 2000W

Обороти на празен ход п

1. Предавка....3200 min ^-1

2. Предавка.....4500 min ^-1

Твърдосплавен режещ диск.....ø 216 x ø 30 x 2 mm

Брой зъбци 24

максимална ширина на

зъба на режещия диск....3 mm

Диапазон на наклоняване ....-45° / 0°/ +45°

Косо отрязване .... 0° до 45° наляво

Широчина на рязане при 90°....340 x 65 mm

Широчина на рязане при 45°.....240 x 65 mm

Широчина на рязане при 2 x 45°

(двойно косо отрязване)....240 x 38 mm

Клас на защита ......II / ☐

Тегло......ок. 12,2 kg

Лазер клас....2

Дължина на вълната на лазера....650 nm

Мощност на лазера ....../< 1 mW

Запазва се правото на технически промени!

* Режим на работа S1, непрекъсната работа
* Режим на работа S6, непрекъсната периодична експлоатация. Експлоатацията се състои от време на пускане, време с постоянно натоварване и време на работа на празен ход. Продължителността на цикъла е 10 мин., относителната продължителност на включване е 15% от продължителността на цикъла.

Детайлът трябва да е с височина от поне 3 mm и широчина от 10 mm.

Обърнете внимание, детайлът винаги да е осигурен с приспособление за затягане.

Шум

Стойностите на шума са определени съгласно EN 62841-1.

Ниво на звуково налягане L _рА 94 dB

Неопределеност K_pA 3 dB

Ниво на звукова мощност L _WA ......107 dB

Неопределеност K_WA 3 dB

Носете защита за слуха.

Въздействието на шум може да причини загуба на слуха.

Посочените стойности на шумови емисии са измерени по стандартен метод на изпитване и може да бъдат използвани за сравнение на един електрически инструмент с друг.

Посочените стойности на шумови емисии могат да се използват и за предварителна оценка на нато- варването.

Предупреждение:

- По време н действителното използване на електрическия инструмент стойностите на шумови емисии може да се различават от посочената стойност в зависимост от вида и начина, по който електрическия инструмент се използва, и по-специално какъв вид детайл се обработка.

- Опитайте се да поддържате натоварването възможно най-ниско. Примерни мерки за ограничаване на времето на работа. При това трябва да се вземат под внимание всички части на работния цикъл (например времената, през които електрическият инструмент е изключен, и такива, в които той е включен, но работи без натоварване).

• Отворете опаковката и внимателно извадете уреда.
• Отстранете опаковъчния материал, както и опаковъчните и транспортните осигуровки (ако има такива).
• Проверете дали обемът на доставката е пълен.
• Проверете уреда и принадлежностите за повреди от транспортирането.
• По възможност запазете опаковката до изтичане на гаранционния срок.

ВНИМАНИЕ

Уредът и опаковъчните материали не са играчка за деца! Деца не бива да играят с пластмасови торбички, фолио и дребни части! Съществува опасност от поглъщане и задушаване!

• Машината трябва да е стабилно монтирана. С 4 винта (не са включени в обема на доставката) закрепете машината през отворите на неподвижния плот за рязане (15) към работна маса, долна рамка или други подобни.
• Измъкнете докрай предварително монтираната защита срещу преобръщане (35) и я фиксирайте с помощта на шестограма.
• Настройте регулирация винт (36) на нивото на плота на масата, за да се предотврати клатене на масата.
• Преди пускане в експлоатация приспособлени- ята за безопасност трябва да бъдат правилно монтирани.
• Режещият лист трябва да може да се движи свободно.
• При вече обработвано дърво внимавайте за чужди тела, като напр. пирони, винтове и т.н.
• Преди да задействате превключвателя за включване/изключване се уверете, че режещият диск е правилно монтиран и подвижните части са лесно подвижни.
• Преди свързване на машината се уверете, че данните върху типовата табелка съвпадат с данните на мрежата.

7.1 Проверка на предпазното устройство - подвижен предпазител на режещия диск (5)

Предпазителят на режещия диск предпазва срещу случайно докосване на режещия диск и летящи стърготини.

Проверете функционирането.

За да направите това, сгънете циркуляра надолу:

• Предпазителят на режещия диск трябва да освободи режещия диск при наклоняване надолу, без да докосва другите части.
• При сгъване нагоре на циркуляра в изходна по- зиция предпазителят на режещия диск трябва автоматично да покрие режещия диск.

Преди пускането в експлоатация задължител- но сглобете напълно уреда!

8.1 Монтиране на пилата за рязане под ъгъл, циркуляра с плот(Фиг. 1, 2, 4, 5, 21)

• За регулиране на въртящия се плот (14) сгънете фиксиращата дръжка (11) нагоре и с показалеца издърпайте нагоре лоста за фиксирано положение (34).
• Завъртете въртящия се плот (14) и стрелка- та (12) до желания ъгъл на скалата (13). За да фиксирате настройката, сгънете фиксиращата дръжка (11) надолу.
• Чрез леко натискане на главата на машината (4) надолу и едновременно издърпване на осигурителния палец (23) от държача на двигателя, циркулярът се освобождава от долното положение.
  • Наклонете главата на машината (4) нагоре.
• Приспособленията за затягане (7) могат да се закрепят от двете страни на неподвижния плот за рязане (15). Вкарайте приспособленията за затягане (7) в предвидените за това отвори от задната страна на опорната релса (16) и ги осигурете с винтовете със звездообразна дръжка (7a).
• Притискащата плоча на приспособлението за затягане (7) може лесно да се регулира според височината на обработвания детайл чрез натискане на бутона за бързо заключване (7b).
• При косо отрязване 0° – 45° приспособлението за затягане (7) трябва да се монтира само от едната страна (отдясно) (виж Фиг. 11-12).
• Главата на машината (4) може чрез разхлабване на винта за фиксиране (22) да се накланя наляво до макс. 45°.
• Подложките за обработвания детайл (8) трябва винаги да бъдат закрепвани и използвани по време на работа. Настройте желаното изнасяне напред, развивайки фиксирация винт (9). След това отново затегнете фиксирация винт (9).

Опорен ъгъл не е включен в обема на доставката.

• Спуснете надолу главата на машината (4) и я фиксирайте с осигурителния палец (23).
• Разхлабете винта за фиксиране (22).
• Поставете опорен ъгъл (A) между режещия диск (6) и въртящия се плот (14).
  • Развийте контрагайката (26а).
• Регулирайте регулиращия винт (26) така, че ъгълът между режещия диск (6) и въртящия се плот (14) да е 90°.
  • Затегнете отново контрагайката (26а).
• Накрая проверете положението на индикацията на ъгъла. Ако е необходимо, разхлабете стрелката (19) с кръстата отвертка, поставете я на положение 0° на скалата (18) и отново затегнете ограничителния винт.

8.3 Напречен разрез под прав ъгъл 90° и въртящ се плот 0° (Фиг. 1, 2, 7)

При широчини на рязане до ок. 100 mm функцията изтегляне на циркуляра може да бъде фиксирана в задно положение с винта за фиксиране (20). В това положение машината може да бъде използвана в режим на отрязване без изтегляне. Ако широчина- та на рязане е над 100 mm, трябва да се внимава за това, винтът за фиксиране (20) да е разхлабен и главата на машината (4) да е подвижна.

Внимание!

Подвижните опорни релси (16а) трябва за отрязване на 90° без изтегляне да са фиксирани във вътрешна позиция.

• Отвийте винтовете за фиксиране (16b) на подвижните опорни релси (16a) и избутайте подвижните опорни релси (16a) навътре.
• Подвижните опорни релси (16а) трябва да бъдат фиксирани така пред най-вътрешната позиция, че разстоянието между опорните релси (16а) и режещия диск (6) да възлиза на максимум 8 mm.
• Преди разреза се уверете, че между опорните релси (16а) и режещия диск (6) не е възможен сблъсък.
  • Стегнете отново винтовете за фиксиране (16b).
• Поставете главата на машината (4) в горно положение.
• Избутайте главата на машината (4) с ръкохватката (1) назад и при нужда я фиксирайте в това положение (в зависимост от широчината на рязане).

- Поставете дървото за рязане към опорната релса (16) и върху въртящия се плот (14).

- Фиксирайте материала с приспособленията за затягане (7) върху неподвижния плот за рязане (15), за да избегнете разместване по време на рязането.

- Освободете блокиращия прекъсвач (3) и на- тиснете превключвателя за включване/изключ- ване, за да включите двигателя.

• При фиксиран водач за изтегляне (21):

Придвижете главата на машината (4) с ръкохватката (1) равномерно и с лек натиск надолу, докато режещият диск (6) разреже детайла.

- При не фиксиран водач за изтегляне (21):

Изтеглете главата на машината (4) докрай напред. Спуснете ръкохватката (1) равномерно и с лек натиск докрай надолу. Сега избутайте главата на машината (4) бавно и равномерно докрай назад, докато режещият диск (6) разреже напълно детайла.

- След приключване на операцията по рязане придвижете отново главата на машината в горно положение на покой и пуснете превключвателя за включване/изключване (2).

Внимание!

Чрез връщащата пружина машината автоматично се вдига рязко нагоре. Не пускайте ръкохватката (1) след приключване на разреза, а придвижете главата на машината бавно и с леко задържане нагоре.

8.4 Напречен разрез под прав ъгъл 90° и въртящ се плот 0° – 45°(Фиг. 1, 7, 8)

С пилата за рязане под ъгъл, циркулярът с плот могат да се извършват скосени разрези наляво и надясно от 0° – 45°.

Внимание!

Подвижните опорни релси (16а) трябва за отрязване на 90° без изтегляне да са фиксирани във вътрешна позиция.

• Отвийте винтовете за фиксиране (16b) на подвижните опорни релси (16a) и избутайте подвижните опорни релси (16a) навътре.
• Под вижните опорни релси (16а) трябва да бъдат фиксирани така пред най-вътрешната позиция, че разстоянието между опорните релси (16а) и режешия диск (6) да възлиза на максимум 8 mm.

• Преди разреза се уверете, че между опорните релси (16а) и режещия диск (6) не е възможен сбльсък.
  • Затегнете отново винта за фиксиране (16b).

• Развийте фиксиращата дръжка (11), ако е фиксирана, с показалеца издърпайте лоста за фиксиране (34) нагоре и настройте въртящия се плот (14) на желания ъгъл.

• Стрелката (12) на въртящия се плот трябва да съвпада с желания ъгъл на скалата (13) върху неподвижния плот на рязане (15).
• Фиксирайте отново фиксиращата дръжка (11), за да фиксирате въртящия се плот (14).
• Извършете разреза, както е описано в точка 8.3.

Опорен ъълне е включен в обема на доставката.

• Спуснете надолу главата на машината (4) и я фиксирайте с осигурителния палец (23).
• Фиксирайте въртящия се плот (14) в положение 0°. Внимание!

Подвижните опорни релси (16a) трябва за разрези с наклон (наклонена режеща глава) да са фиксирани във външната позиция (лява страна).

• Отвийте винта за фиксиране (16b) на подвижните опорни релси (16a) и избутайте подвижните опорни релси (16a) навън.
• Подвижните опорни релси (16а) трябва да бъдат фиксирани така пред най-вътрешната позиция, че разстоянието между опорните релси (16а) и режещия диск (6) да възлиза на минимум 8 mm.
• Подвижните опорни релси (16а) трябва да се намират във вътрешна позиция (дясна страна).
• Преди разреза се уверете, че между опорните релси (16а) и режещия диск (6) не е възможен сблъсък.
• Разхлабете винта за фиксиране (22) и с ръкохватката (1) наклонете главата на машината (4) наляво на 45°.
• Поставете опорен ъгълник 45° (В) между реже- щия диск (6) и въртящия се плот (14).
• Развийте контрагайката (27a) и регулирайте винта за настройка (27) така, че ъгълът между режещия диск (6) и въртящия се плот (14) да е точно 45°.
  • Затегнете отново контрагайката (27a).
• Накрая проверете положението на индикацията на ъгъла. Ако е необходимо, разхлабете стрелката (19) с кръстата отвертка, поставете я на положение 45° на скалата (18) и отново затегнете ограничителния винт.

8.6 Разрез с наклон 0°-45° и въртящ се плот 0° (Фиг. 1, 2, 11)

С пилата за рязане под ъгъл, циркулярът с плот могат да се извършват разрези с накпон наляво от 0°- 45° спрямо работната повърхност.

Внимание!

Подвижните опорни релси (16а) трябва за разрези с наклон (наклонена режеща глава) да са фиксира- ни във външната позиция (лява страна).

• Отвийте винта за фиксиране (16b) на подвижните опорни релси (16a) и избутайте подвижните опорни релси (16a) навън.
• Подвижните опорни релси (16а) трябва да бъдат фиксирани така пред най-вътрешната позиция, че разстоянието между опорните релси (16а) и режещия диск (6) да възлиза на минимум 8 mm.
• Подвижните опорни релси (16а) трябва да се намират във вътрешна позиция (дясна страна).
• Преди разреза се уверете, че между опорните релси (16а) и режещия диск (6) не е възможен сбльсък.
  • Затегнете отново винта за фиксиране (16b).
• Поставете главата на машината (4) в горно положение.
• Фиксирайте въртящия се плот (14) в положение 0°.
• Разхлабете винта за фиксиране (22) и с ръкохватката (1) наклонете главата на машината (4) наляво, докато стрелката (19) посочи желания ъгъл на скалата (18).
  • Затегнете отново винта за фиксиране (22).
• Изпълнете разреза, както е описано в точка 8.3.

8.7 Разрез с наклон 0°-45° и въртящ се плот 0°-45° (Фиг. 2, 4, 12)

С пилата за рязане под ъгъл, циркулярът с плот могат да се извършват разрези с наклон наляво от 0°- 45° спрямо работната повърхност и едновременно с това на 0°- 45° спрямо опорната релса (наклонен скосен разрез).

Внимание!

Подвижните опорни релси (16а) трябва за разрези с наклон (наклонена режеща глава) да са фиксира- ни във външната позиция (лява страна).

• Отвийте винта за фиксиране (16b) на подвижните опорни релси (16a) и избутайте подвижните опорни релси (16a) навън.
• Подвижните опорни релси (16а) трябва да бъдат фиксирани така пред най-вътрешната позиция, че разстоянието между опорните релси (16а) и режещия диск (6) да възлиза на минимум 8 mm.

• Преди разреза се уверете, че между опорните релси (16а) и режещия диск (6) не е възможен сбльсък.

• Затегнете отново винта за фиксиране (16b).

• Поставете главата на машината (4) в горно положение.
• Сгънете фиксиращата дръжка (11) нагоре, за да освободите въртящия се плот (14).
• Настройте въртящия се плот (14) на желания ъгъл (за това вижте също и точка 8.4).
• Сгънете фиксиращата дръжка (11) надолу, за да фиксирате въртящия се плот (14).
• Разхлабете винта за фиксиране (22).
• С дръжката (1) наклонете главата на машината (4) наляво до желания ъгъл (за това вижте също и точка 8.6).
  • Затегнете отново винта за фиксиране (22).
• Извършете разреза, както е описано в точка 8.3.

8.8 Ограничаване на дълбочината на рязане (Фиг. 3, 13)

• Чрез винта (24) дълбочината на рязане може да бъде регулирана безстепенно. За тази цел разхлабете гайката с назъбка на винта (24a). Настройте желаната дълбочина на рязане чрез завиване или развиване на винта (24). След това затегнете отново гайката с назъбка (24a) на винта (24).
• Проверете настройката с помощта на пробен разрез.

8.9 Торба за стърготини (Фиг. 1, 20)

Циркулярът е оборудван с торба за стърготини (17).

Внимание!

Торбата за събиране на стружките трябва да се използва само при рязане на дървесина и подобни на дърво материали!

Стиснете крилцата на металния пръстен на торбата за прах и я поставете върху изпускателния отвор в областта на двигателя.

Торбата за стърготини (17) може да бъде изпразвана през ципа от долната страна.

Свързване към външно прахоизсмукване

• Свържете маркуча за изсмукване към прахоизсмукването.
• Прахоизсмукването трябва да е подходящо за обработвания материал.
• За изсмукване на особено вредни или канцерогенни прахове използвайте специално изсмукващо устройство.

8.10 Смяна на режещия диск (Фиг. 1, 2, 14-16)

Издърпайте щепсела!

Внимание!

⚠️ Винаги използвайте правилния режещ диск за материала.

⚠ Използвайте само режещи дискове, които съответстват на спецификациите на машината по отношение на диаметъра на отвора и максималния прорез на режещия диск.

⚠ Използвайте само режещи дискове, на които е обозначена скорост, равна или по-висока от спецификациите на машината.

При смяна на режещия диск носете предпазни ръкавици! Опасност от нараняване!

• Наклонете главата на машината (4) нагоре и я фиксирайте с осигурителния палец (23).
• Сгънете предпазителя на режещия диск (5) нагоре.
• С една ръка шестограма (С) върху винта на фланеца (28).
• Натиснете силно блокировката на вала на циркуляра (30) и бавно завъртете винта на фланеца (28) по часовниковата стрелка. След макс. един оборот блокировката на вала на циркуляра (30) зацепва.
• Сега с повече усилие разхлабете винта на фланеца (28) по посока на часовниковата стрелка.
• Развийте винта на фланеца (28) напълно и свалете външния фланец (29).
• Свалете режещия диск (6) от вътрешния фланец (31) и го изтеглете надолу.
• Грижливо почистете винта на фланеца (28), външния фланец (29) и вътрешния фланец (32).
• Поставете новия режещ диск (6) в обратна последователност и го затегнете.

• Внимание!

Режещите ръбове на зъбите, т.е. посоката на въртене на режещия диск (6) трябва да съвпада с посоката на стрелката върху корпуса.

- Преди продължаване на работата проверете функционирането на предпазните устройства.

• Внимание!

След всяка смяна на режещ диск проверявайте, дали режещият диск (6) във вертикално положение, както и наклонен на 45°, се движи свободно във вложката на плота (10).

• Внимание!

Смяната и подравняването на режещия диск (6) трябва да се извършват правилно.

Натиснете превключвателя за включване/из-ключване на лазера (33) 1 път. Върху детайла за обработка се проектира лазерна линия, която показва точната посока на рязане.

- Изключване:

Натиснете отново превключвателя за включване/изключване на лазера (33).

8.12 Регулиране на лазера (Фиг. 18)

Ако лазерът (32) вече не показва точно линията на рязане, той може да бъде допълнително регулиран. За тази цел отвинтете винтовете (32b) и снемете предния капак (32a). За тази цел развите винтовете с кръстообразен шлиц (D) и настройте лазера чрез странично изместване така, че лазерният лъч да осветява зъбите на режещия диск (6).

След като настроите и затегнете лазера, монти- райте предния капак, като затегнете двата винта (32b) на ръка.

Циркулярът разполага с 2 диапазона на оборотите:

- За да работите с циркуляра с оборотите 4500 min 1 (дърво), поставете превключвателя (38) в позиция I.

9. Транспортиране

- Затегнете фиксиращата дръжка (11), за да блокирате въртящия се плот (14).

- Натиснете главата на машината (4) надолу и я фиксирайте с осигурителния палец (23). Сега циркулярът е блокиран в долно положение.

- Фиксирайте функцията изтегляне на циркуляра с винта за фиксиране на водача за изтегляне (20) в задно положение.

- Носете машината за неподвижния плот за рязане (15).

- За да съхраните кабела, увийте го около двата държача за кабели (37). (Фиг. 22)

10. Поддръжка

⚠ Предупреждение!

Преди всякакви настройки, поддръжка или ремонт издърпайте щепсела!

Общи мерки за поддръжка

От време на време избърсвайте с кърпа стружките и праха от машината. За удължаване на живота на инструмента, веднъж месечно смазвайте въртящите се части. Не смазвайте двигателя.

Не използвайте разяждащи препарати за по- чистване на пластмасите.

Почистване на предпазното устройство - подвижен предпазител на режещия диск (5)

Преди всяко пускане в експлоатация проверявайте предпазителя на режещия диск за замърсявания.

Отстранявайте старите дървесни стърготини и дървените трески с помощта на четка или подобен подходящ инструмент.

Смяна на вложката на плота

Опасност!

При повредена вложка на плота (10) съществува опасност от заклинване на малки предмети между вложката на масата и режещия диск и блокиране на режещия диск.

Незабавно сменете повредените вложки на плота!

1. Развийте винтовете на вложката на плота. Ако е необходимо, завъртете въртящия се плот и наклонете режещата глава, за да можете да стигнете до винтовете.
2. Свалете вложката на плота.
3. Поставете новата вложка.
4. Затегнете винтовете на вложката на плота.

Проверка на четката (Фиг. 19)

Проверявайте графитните четки след първите 50 часа работа при нова машина или при монтаж на нови четки. След първата проверка проверявайте на всеки 10 часа работа.

Когато графитът се износи до 6 mm дължина, пружината или свързващият проводник изгорят или са повредени, и двете четки трябва да бъдат сменени. Ако след демонтаж четките все още са годни за употреба, те могат да се монтират отново.

За поддръжка на въгленовата четка отворете две-те блокировки (както е показано на фигура 19) по посока обратна на часовниковата стрелка. Накрая свалете въгленовата четка.

Поставете въгленовата четка в обратна последователност.

Сервизна информация

Трябва да се има предвид, че следните части на този продукт са обект на износване поради износване или на естествено износване, респ. следните части са необходими като консумативи.

Бързоизносващи се части*: Въгленови четки, режещ диск, вложки на плота, чували за стърготини

* не са включени задължително в обема на доставката!

Резервните части и аксесоарите се предлагат в нашия сервизен център. За целта сканирайте QR кода на заглавната страница.

11. Съхранение

Съхранявайте уреда и неговите принадлежности на тъмно, сухо и защитено от замръзване, както и недостъпно за деца място. Оптималната температура на съхранение е между 5 и 30 °C.

Съхранявайте електрическия инструмент в оригиналната опаковка.

Покривайте електрическия инструмент, за да го предпазите от прах или влага.

Съхранявайте ръководството за употреба при електрическия инструмент.

12. Електрическо свързване

Монтираният електродвигател е свързан в готовност за експлоатация. Свързването отговаря на приложимите разпоредби на VDE и DIN. Мрежовото свързване от страна на клиента, както и използваният удължаващ кабел, трябва да отговарят на тези предписания.

- Продуктът отговаря на изискванията на EN 61000-3-11 и подлежи на специални условия за свързване. Това означава, че използването на произволни, свободно избрани точки на свързване не е допустимо.

- При неблагоприятни условия на захранващата мрежа уредът може да доведе до временни колебания в напрежението.

- Продуктът е предвиден само за употреба към точки на свързване, които

a) е превишават максимально допустим мрежов импеданс "Z" (Zmax = 0 382 Ω) или

б) имат допустимо натоварване на мрежата при продължителна работа от поне 100 А за фаза.

- Вие, като потребител, трябва да гарантирате, ако е необходимо чрез консултация с Вашето електроснабдително дружество, че Вашата точка на свързване, към която желаете да използвате продукта, отговаря на едно от двете посочени изисквания, а) или b).

Важни указания

При претоварване на двигателя, той се изключва автоматично. След време на охлаждане (различно по време), двигателят може да се включи отново.

Повреден свързващ електрически проводник.

По свързващите електрически проводници често възникват повреди в изолацията.

Причини за това могат да бъдат:

- Точки на притискане, когато свързващите проводници са прокарани през процепи на прозорци или врати.

- Точки на прегъване поради неправилно закреп- ване или прокарване на свързващия проводник.

- Места на прерязване поради прегазване на свързващия проводник.

- Повреди в изолацията поради дърпане от стенния контакт.

- Пукнатини поради стареене на изолацията.

Такива дефектни свързващи електрически проводници не бива да се използват и поради повредената изолация са опасни за живота.

Редовно проверявайте за повреди свързващите електрически проводници. Внимавайте за това, при проверката свързващият проводник да не е свързан към електрическата мрежа.

Свързващите електрически проводници трябва да отговарят на приложимите разпоредби на VDE и DIN. Използвайте само съединителни проводници с обозначението „H05VV-F“.

Отпечатване на типовото обозначение върху свързващия кабел е задължително предписание.

Двигател на променлив ток:

- Мрежовото напрежение трябва да е 220 - 240 V\~.

- Удължаващите проводници с дължина до 25 m трябва да са с напречно сечение от 1,5 квадратни милиметра.

Вид на свързването X

Ако проводникът за свързване към мрежата на този уред бъде повреден, то той трябва да бъде подменен със специален съединителен проводник, който може да се достави от производителя или от негови отдел за обслужване на клиенти.

Свързвания и ремонти по електрическото оборудване могат да се извършват само от електротехник.

При запитвания, моля посочвайте следните данни:

- Данни от типовата табелка на двигателя

13. Изхвърляне и рециклиране

Указания за опаковката

Опаковъчните материали могат да се рециклират. Моля, из- хвърлете опаковката по приро- досъобразен начин.

Указания за Закона за електрическото и електронното оборудване (ElektroG)

Старото електрическо и електронно оборудване не трябва да се изхвърля заедно с битовите отпадъци, а трябва да се събира и изхвърля разделно!

• Старите батерии и акумулатори, които не са неподвижно монтирани в стария уред, трябва да бъдат извадени преди предаване без да се разрушават! Тяхното изхвърляне е регламентирано от Закона за батериите и акумулаторите.
• Собствениците, респ. ползвателите на електрическо и електронно оборудване са законово задължени да ги върнат след употреба.
• Крайният потребител е отговорен за изтриването на личните му данни от стария уред, който трябва да бъде изхвърлен!
• Символът на зачеркната кофа на колела означава, че отпадъците от електрическото и електронното оборудване не трябва да се изхвърлят заедно с битовите отпадъци.

- Електрическото и електронното оборудване може да се предава безплатно на следните места:

- Публични събирателни пунктове (например дворове на общински сгради) - Магазини за продажба на електронни уреди (физически и онлайн), при условие че търговците са длъжни да ги вземат обратно или предлагат това вземане доброволно.

- Можете да предадете до три стари електрически уреда от всеки тип уред с максимальна дължина на ръба от 25 сантиметра без да купувате нов уред от производителя, или да ги предадете в друг оторизиран събирателен пункт във вашия район.

- За допълнителните условия за връщане на производители и дистрибутори се обърнете към съответния център за обслужване на клиенти.

- Ако новият електрически уред се дос тавя от про - изводителя на частно домакинство, той може да организира безплатно извозване на стария електрически уред при поискване от крайния потребител. За целта се свържете с отдела за обслужване на клиенти на производителя.

- Това се отнася само за уредите, които се инсталират и продават в Европейския съюз и са предмет на европейската Директива 2012/19/EC. В страни извън Европейския съюз могат да се прилагат различни разпоредби за изхвърляне на отпадъците от електрическо и електронно оборудване.

14. Отстраняване на неизправности

Неизправност Възможна причина Отстраняване
Двигателят не функционира	Дефектен двигател, кабел или щепсел, мрежовият предпазител се задейства.	Дайте машината на проверка от специалист.Никога не ремонтирайте сами двигателя. Опасност!Проверете мрежовите предпазители, при нужда ги сменете
Двигателят се стартира бавно и не достига работна скорост.	Прекалено ниско напрежение, повредени намотки, изгорял кондензатор.	Изискайте проверка на напрежението от електроснабдителното дружество. Възложете на специалист проверка на двигателя. Възложете на специалист подмяна на кондензатора.
Двигателят създава прекалено силен шум.	Повредени намотки, дефектен двигател.	Възложете на специалист проверка на двигателя.
Двигателят не достига пълната си мощност.	Токовите вериги в мрежовата инсталация са претоварени (лампи, други двигатели и т.н.).	Не използвайте други уреди или двигатели в същата токова верига.
Двигателят прегрява лесно.	Претоварване на двигателя, недостатьчно охлаждане на двигателя.	Избягвайте претоварване на двигателя при рязане, отстранявайте прахта от двигателя, за да се гарантира оптимално охлаждане на двигателя.
Разрезът е прекалено груб или на вълни.	Затьпен режещ диск, неподходяща форма на зъбите за дебелината на материала.	Заточете режещия диск, съотв. използвайте подходящ режещ диск.
Заготовката се пука или цепи.	Прекалено голям натиск при рязане, съотв. неподходящ за приложението режещ диск.	Използвайте подходящ режещ диск.

Очевидни недостатъци трябва да бъдат докладвани в рамките на 8 дни от получаването на стоки, в противен случай купувачът губи всякакви претенции за такива дефекти. Предлагаме гаранция на нашите машини с правилното лечение на срока на действие на косвена гаранция от датата на доставка по такъв начин, че ние замени всяка част в рамките на това време открива в един ред в материала или изработката трябва да бъде безполезно, безплатно. За части, които ние не се произвеждат, ние правим само като гаранция, като имаме право на гаранционни искове срещу доставчици. Разходите за вмъкване на нови части на купувача. Преобразуване и намаляване вземания и други исковете за обезщетения, са изключени.

Garancija RS

Očigledni nedostaci se moraju prijaviti u roku od 8 dana nakon prijema robe, u suprotnom kupac gubi sva prava u pogledu takvih nedostataka. Za naše mašine dajemo garanciju tokom trajanja zakonskog garantnog roka od datuma primopredaje, pod uslovom da se sa njima pravilno rukuje, na taj način besplatno vršimo zamenu svakog dela mašine koji tokom tog perioda postane neupotrebljiv usled greške u materijalu ili proizvodnji. Za delove koje ne proizvodimo sami, dajemo garanciju samo u okviru ostvarivanja garantnih prava koja dobijamo od poddobavljača. Troškove za ugradnju novih delova snosi kupac. Pravo na zamenu i umanjenje i drugi zahtevi za nadoknadu štete su isključeni.

Garantie RO
