Ürün Tipi	Radyal Gönye Testere
Marka	Scheppach
Model	HM90MP
Ağırlık	Yaklaşık 12,2 kg
Besleme	220-240 V~, 50 Hz
Güç (S1)	1700 W
Güç (S6 %15)	2000 W
Boşta Devir Sayısı	3200 / 4500 dev/dk (2 kademe)
Bıçak Çapı	216 mm
Bıçak Delik Çapı	30 mm
Diş Sayısı	24
90°'de Kesme Kapasitesi	340 x 65 mm
45°'de Kesme Kapasitesi	240 x 65 mm
Çift 45° Kesme Kapasitesi	240 x 38 mm
Gönye Aralığı (Tabla)	-45° / 0° / +45°
Kafa Eğimi	0°'den 45°'ye sola
Ana Fonksiyonlar	Kılavuz lazer, çift hız, kesme derinliği sınırlaması
Dahil Olan Ekipman	Presör, parça destekleri, talaş toplama torbası, 6 mm Allen anahtarı
Ses Seviyesi (LpA)	94 dB (belirsizlik 3 dB)
Ses Seviyesi (LwA)	107 dB (belirsizlik 3 dB)
Lazer Sınıfı	2 (650 nm, <1 mW)
Güvenlik	Hareketli bıçak koruyucusu, emniyet durdurma, kilit anahtarı
Bakım ve Temizlik	Düzenli temizlik, hareketli parçaların yağlanması, kömürlerin kontrolü, bıçak ve tabla insertinin değiştirilmesi
Aşınma Parçaları	Kömürler, testere bıçağı, tabla inserti, toplama torbası
Garanti	Yasal süre, arızalı parçalar ücretsiz değiştirilir (işçilik hariç)

Sık sorulan sorular - HM90MP SCHEPPACH

Testere bıçağı nasıl değiştirilir?

Testereyi fişten çekin. Kafayı kaldırın ve emniyet durdurma (23) ile kilitleyin. Bıçak koruyucusunu indirin. Mil kilitleme düğmesine (30) basılı tutarken Allen anahtarı ile flanş vidasını (28) saat yönünde çevirin. Vidayı ve dış flanşı çıkarın, ardından bıçağı çıkarın. Flanşları temizleyin, yeni bıçağı takın (diş dönüş yönü okla aynı) ve sıkın. Bıçağın serbest hareketini kontrol edin.

Lazer nasıl ayarlanır?

Vidaları (32b) açın ve ön kapağı (32a) çıkarın. Yıldız vidaları (D) gevşetin ve lazeri (32) yana doğru iterek ışının bıçak dişlerine düşmesini sağlayın. Vidaları sıkın, kapağı geri takın ve vidalayın.

Testerenin gücü nedir?

Sürekli çalışma (S1) gücü 1700 W, periyodik çalışma (S6 %15) gücü 2000 W'dir. Gerekli voltaj 220-240 V~, 50 Hz'dir.

Gönye kesimi nasıl yapılır?

Durdurma kolunu (11) gevşetin ve tablayı kilitlemek için kolu (34) çekin. Tablayı istenen açıya (0° ile 45° arası) döndürün. Kolu kilitleyin. Parçayı dayama rayına yerleştirin, presörlerle sıkın. Eğimli gönye kesimi için blokaj vidasını (22) gevşetin ve kafayı istenen açıya eğin, ardından sıkın. Kesimi düz kesim gibi yapın.

Motor çalışmazsa ne yapmalı?

Fişin takılı olduğunu ve şebeke sigortasının atmadığını kontrol edin. Motor, kablo veya bağlantı kusurluysa bir uzmana kontrol ettirin. Motoru asla kendiniz onarmayın.

Testere bakımı nasıl yapılır?

Bakımdan önce testereyi fişten çekin. Talaş ve tozu düzenli olarak bir bezle temizleyin. Ayda bir kez hareketli parçaları yağlayın (motor hariç). Her kullanımdan önce bıçak koruyucusunu kontrol edin ve temizleyin. İlk 50 saatten sonra her 10 saatte bir kömürleri kontrol edin, 6 mm'ye kadar aşınmışsa değiştirin.

Hangi tip bıçak kullanılmalı?

Yalnızca EN 847-1 standardına uygun, 216 mm çapında, 30 mm delik çaplı ve makinenin hızına (3200 veya 4500 dev/dk) en az eşit maksimum hıza sahip testere bıçakları kullanın. Bıçak malzemeye uygun olmalıdır (ahşap, plastik, yumuşak metal). HSS çelik bıçaklar veya kesme diskleri kullanmayın.

90° dayama nasıl ayarlanır?

Kafayı indirin ve emniyet durdurma (23) ile kilitleyin. Blokaj vidasını (22) gevşetin. Bir gönye (verilmez) bıçağa ve tablaya dayayın. Somunu (26a) gevşetin ve ayar vidasını (26) 90°'ye gelene kadar çevirin. Somunu sıkın. Göstergeyi (19) kontrol edin ve gerekirse 0°'ye ayarlayın.

Talaş toplama torbası nasıl kullanılır?

Torbanın yaylı kelepçe uçlarını birleştirin ve motorun arkasındaki ağza takın. Torba bir fermuar ile boşaltılır. Daha etkili emiş için, emiş ağzına harici bir elektrikli süpürge bağlayabilirsiniz.

Testere nasıl taşınır?

Tabloyu durdurma kolu (11) ile kilitleyin. Makine kafasını indirin ve emniyet durdurma (23) ile kilitleyin. Radyal kılavuzu arkadaki vida (20) ile kilitleyin. Makineyi sabit tabladan (15) taşıyın. Saklamak için kabloyu desteklerin (37) etrafına sarın.

KULLANIM KILAVUZU HM90MP SCHEPPACH

Üldised hooldusmeetmed

Ürün üzerindeki sembollerin açıklaması

Bu kılavuzda kullanılan semboller ile olası riskler konusunda dikkatinizi çekmek amaçlanmaktadır. Güvenlik sembolleri ve bu sembolleri tamamlayan açıklamalar eksiksiz olarak anlaşılmalıdır. Uyarılar, risklerin giderilmesi için yeterli değildir ve kazalardan korunmaya yönelik alınması gereken doğru tedbirlerin yerine geçmez.

	İşletime almadan önce kullanım kılavuzunu ve güvenlik uyarılarını okuyun ve bunları dikkate alın!
	Koruyucu gözlük kullanın!
	Koruyucu kulaklık kullanın!
	Toz oluşan ortamlarda solunum maskesi takın!
	Dikkat! Yaralanma tehlikesi! Çalışır durumdaki testere bıçağına dokunmayın!
	Dikkat! Lazer ışını
	Koruma sınıfı II (çift izolasyon)
	Uyarı ve güvenlik uyarılarını dikkate alın!
	Ürün Avrupa'da geçerli yönetmeliklere uygundur.
	Ürün Sırbistan'daki geçerli yönetmeliklere uygundur.

İçindekiler: Sayfa:

1. Giriş....402
2. Cihaz tanımı (Res. 1-22)......402
3. Teslimat kapsamı 403
4. Amacına uygun kullanım 403
5. Güvenlik uyarıları 404
6. Teknik veriler 408
7. İşletime almadan önce......409
8. Testerenin kurulumu ve kullanımı....409
9. Taşima 412
10. Bakim 413
11. Depolama....413
12. Elektrik bağlantısı 413
13. Bertaraf ve geri dönüşüm 414
14. Ariza giderme 415
15. Uygunluk beyanı 420

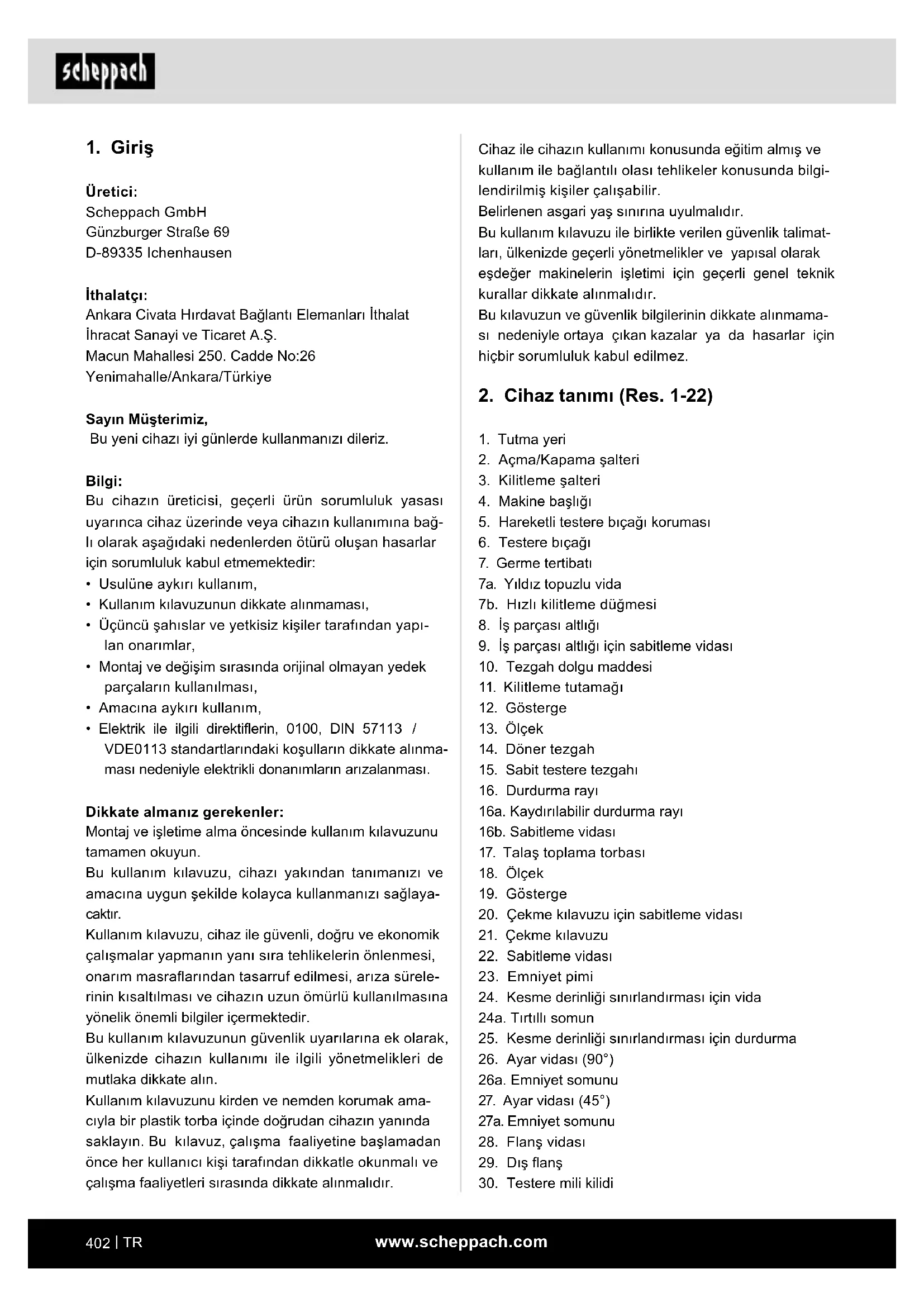

1. Giriş

Üretici:

Scheppach GmbH

Ankara Civata Hırdavat Bağlantı Elemanları İthalat İhracat Sanayi ve Ticaret A.Ş.

Macun Mahallesi 250. Cadde No:26

Yenimahalle/Ankara/Türkiye

Sayın Müşterimiz,

Bu yeni cihazı iyi günlerde kullanmanızı dileriz.

Bilgi:

Bu cihazın üreticisi, geçerli ürün sorumluluk yasası uyarınca cihaz üzerinde veya cihazın kullanımına bağlı olarak aşağıdaki nedenlerden ötürü oluşan hasarlar için sorumluluk kabul etmemektedir:

• Usulüne aykırı kullanım,
• Kullanım kılavuzunun dikkate alınmaması,
• Üçüncü şahıslar ve yetkisiz kişiler tarafından yapılan onarımlar,
• Montaj ve değişim sırasında orijinal olmayan yedek parçaların kullanılması,
• Amacına aykırı kullanım,
• Elektrik ile ilgili direktiflerin, 0100, DIN 57113 / VDE0113 standartlarındaki koşulların dikkate alınmaması nedeniyle elektrikli donanımların arızalanması.

Dikkate almanız gerekenler:

Montaj ve işletme alma öncesinde kullanım kılavuzunu tamamen okuyun.

Bu kullanım kılavuzu, cihazı yakından tanımanızı ve amacına uygun şekilde kolayca kullanmanızı sağlayacaktır.

Kullanım kılavuzu, cihaz ile güvenli, doğru ve ekonomik çalışmalar yapmanın yanı sıra tehlikelerin önlenmesi, onarım masraflarından tasarruf edilmesi, arıza sürelerinin kısaltılması ve cihazın uzun ömürlü kullanılmasına yönelik önemli bilgiler içermektedir.

Bu kullanım kılavuzunun güvenlik uyarılarına ek olarak, ülkenizde cihazın kullanımı ile ilgili yönetmelikleri de mutlaka dikkate alın.

Kullanım kılavuzunu kirden ve nemden korumak ama- cıyla bir plastik torba içinde doğrudan cihazın yanında saklayın. Bu kılavuz, çalışma faaliyetine başlamadan önce her kullanıcı kişi tarafından dikkatle okunmalı ve çalışma faaliyetleri sırasında dikkate alınmalıdır.

Cihaz ile cihazın kullanımı konusunda eğitim almış ve kullanım ile bağlantı olası tehlikeler konusunda bilgilendirilmiş kişiler çalışabilir.

Belirlenen asgari yaş sınırına uyulmalıdır.

Bu kullanım kılavuzu ile birlikte verilen güvenlik talimatları, ülkenizde geçerli yönetmelikler ve yapısal olarak eşdeğer makinelerin işletimi için geçerli genel teknik kurallar dikkate alınmalıdır.

Bu kılavuzun ve güvenlik bilgilerinin dikkate alınmaması nedeniyle ortaya çıkan kazalar ya da hasarlar için hiçbir sorumluluk kabul edilmez.

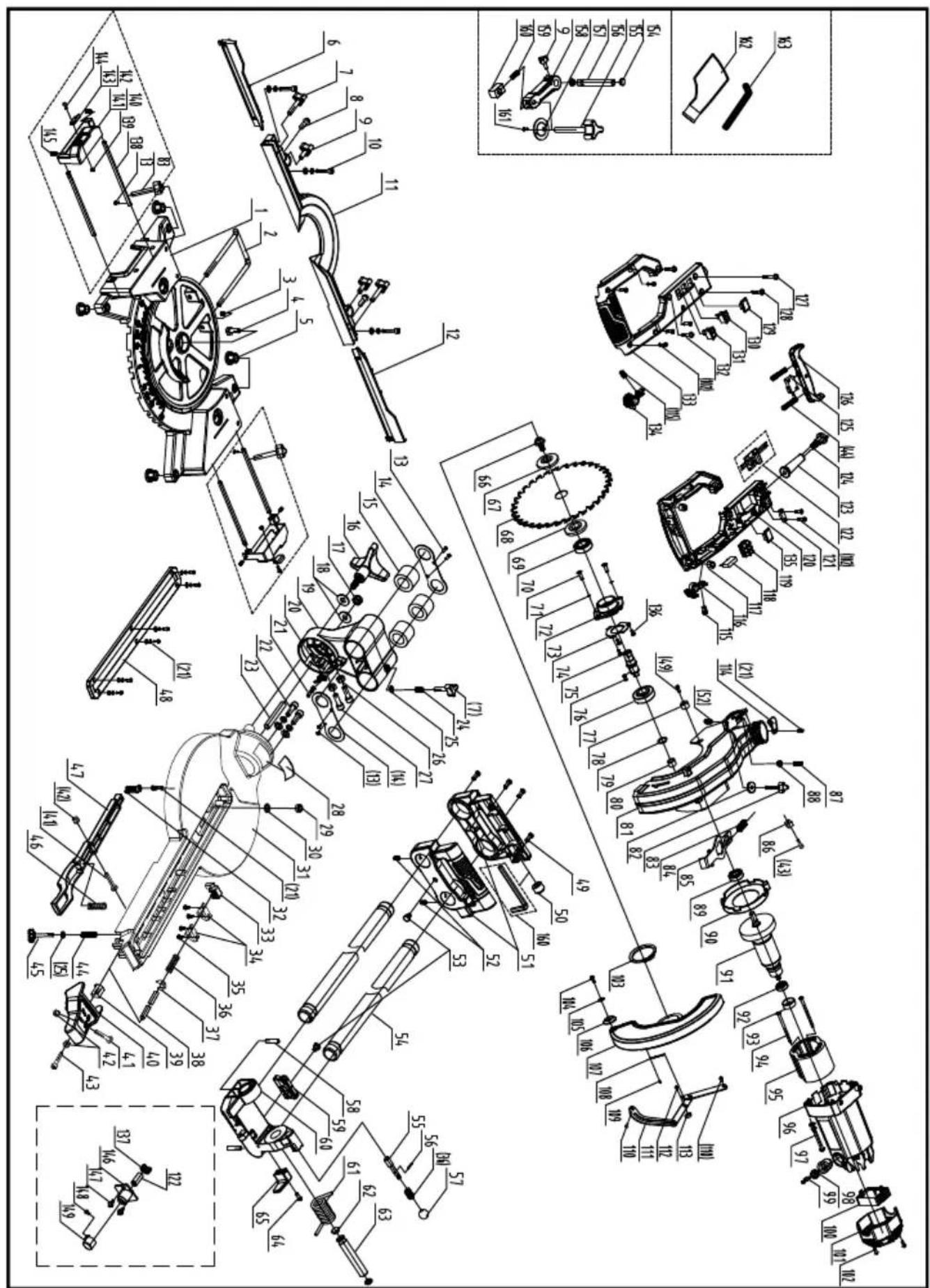

2. Cihaz tanımı (Res. 1-22)

1. Tutma yeri
2. Açma/Kapama şalteri
3. Kilitleme şalteri
4. Makine başlığı
5. Hareketli testere bıçağı koruması
6. Testere bıçağı
7. Germe tertibati
   7a. Yıldız topuzlu vida
   7b. Hızlı kilitleme düğmesi
8. İş parçası altlığı
9. İş parçası altlığı için sabitleme vidası
10. Tezgah dolgu maddesi
11. Kilitleme tutamağı
12. Gösterge
13. Ölçek
14. Döner tezgah
15. Sabit testere tezgahi
16. Durdurma rayı
    16a. Kaydırılabilir durdurma rayı
    16b. Sabitleme vidası
17. Talaş toplama torbası
18. Ölçek
19. Gösterge
20. Çekme kılavuzu için sabitleme vidası
21. Çekme kılavuzu
22. Sabitleme vidası
23. Emniyet pimi
24. Kesme derinliği sınırlandırması için vida
    24a. Tırtilli somun
25. Kesme derinliği sınırlandırması için durdurma
26. Ayar vidası (90°)
    26a. Emniyet somunu
27. Ayar vidası (45°)
    27a. Emniyet somunu
28. Flanş vidası
29. Dis flans

30. Testere mili kilidi

31. İç flanş

32. Lazer
33. Lazer açma/kapama şalteri
34. Kademe konumu kolu
35. Devrilme emniyeti
36. Ayar vidası
37. Kablo tutucu
38. Devir sayısı seçme şalteri

A.) 90° köşeli durdurucu (teslimat kapsamına dahil değil)
B.) 45° köşeli durdurucu (teslimat kapsamına dahil değil)
C.) Alyan anahtarı 6 mm
D.) Yıldız civata (lazer)

3. Teslimat kapsamı

• Gönye, iki kollu ve gönyeburun testeresi
- 1 x germe tertibatı (7) (önceden monte edilmiş)
- 2 x iş parçası altlığı (8) (önceden monte edilmiş)
• Talaş toplama torbası (17)
• Alyan anahtari 6 mm (C)
- Kullanma kılavuzu

4. Amacına uygun kullanım

Gönye, iki kollu ve gönyeburun testeresi, makine büyüklüğüne göre tahta ve plastik kesmek içindir. Testere, yakacak odun kesmek için uygun değildir.

Uyarı!

Makineyi, kullanma kılavuzunda belirtilenin dışında, başka malzemeler kesmek için kullanmayın.

Uyarı!

Beraberinde teslim edilen testere bıçağı sadece aşağıdaki malzemeleri kesmek içindir:

Ahşap, ahşaptan yapılan ürünler (MDF, sunta plakalar, kontrplak, elyaf tahtaları vs.), civili ahşap ve 3 mm yumuşak çelik plakaları.

Not:

Galvanize edilmemiş çivi veya civataları olan ahşap da – dikkatlice – güvenli bir şekilde kesilebilir.

Not:

Testere bıçağını galvanize edilmiş malzemeleri veya içinde galvanize edilmiş civileri olan ahşapları kesmek için kullanmayın.

Testere bıçağını yakacak odun kesmek için kullanmayın!

Makine sadece öngörüldüğü amaç için kullanılmalıdır. Bunun dışındaki her kullanım amacına uygunsuz kullanım olarak geçerlidir. Bunun sonucu ortaya çıkan her tün hasardan ya da yaralanmalarda kullanıcı/operatör sorumludur, üretici değil.

Sadece makine için uygun testere biçakları kullanılabilir. Her türlü ayırma diskinin kullanılması yasaktır.

Amacına uygun kullanıma, güvenlik uyarılarının, montaj kılavuzunun ve kullanım kılavuzundaki işletim uyarılarının dikkate alınması da dahildir.

Makinenin kullanımında ve bakımında görev alan kişiler, makine hakkında bilgi sahibi olmalı ve olası tehlikeler ile ilgili eğitim almış olmalıdır.

Bunun dışında geçerli kaza önleme talimatlarına tama- men uyulmalıdır.

İş sağlığı ve güvenliği ile ilgili geçerli genel kurallar da dikkate alınmalıdır.

Makinede yapılan değişiklikler ve bu nedenle ortaya çıkaran hasarlar üreticinin sorumluluğunda değildir.

Amacına uygun kullanıma rağmen bazı diğer risk faktörleri tamamen ortadan kaldırılamaz. Makinenin tasarımına ve yapısına göre aşağıdaki maddeler söz konusu olabilir:

• Kapalı olmayan kesme alanında testere biçağına dokunulması.
• Çalışır durumdaki testere bıçağına dokunulması (kesik yaralanmaları).
• İş parçalarının ve iş parçası bölümlerinin geri tepmesi.
• Testere bıçağı kırılmaları.
• Testere bıçağının arızalı sert metal parçalarının dışarı fırlaması.
• Gerekli koruyucu kulaklığın kullanılmamasında işitme hasarları.
• Kapalı alanlarda kullanım durumunda ahşap tozlarının sağlık açısından zararlı emisyonları.

Lütfen cihazlarımızın ticari, zanaatkar ya da endüstri-yel kullanım için tasarlanmadığını dikkate alın. Cihaz ticari, zanaatkar ya da endüstri işletmelerinde ya da eş değer eylemlerde kullanılırsa garanti hizmeti üstlenmiyoruz.

5. Güvenlik uyarıları

Elektrikli aletler için genel güvenlik uyarıları

⚠ UYARI! Bu elektrikli alet üzerinde bulunan tüm güvenlik uyarılarını, talimatları, resimleri ve teknik verileri okuyun. Takip eden talimatların dikkate alınmaması elektrik çarpmasına, yangına ve/veya ağır yaralanmalara yol açabilir.

Daha sonra başvurmak üzere tüm güvenlik açıklamalarını ve talimatlarını saklayın.

Güvenlik uyarlarında kullanılan "elektrikli alet" terimi, elektrikle çalışan (elektrik kablosu ile) elektrikli aletleri veya akü ile (elektrik kablosu olmadan) çalışan elektrikli aletleri kapsamaktadır.

1) Çalışma yeri güvenliği

a) Çalışma alanınızı temiz tutun ve yeterince ay- dınlatın.

Düzensizlik veya aydınlatılmamış çalışma yerleri kazalara sebep olabilir.

b) Elektrikli alet ile, yanıcı sıvılar, gazlar veya tozların mevcut olduğu patlayıcı ortamlarda çalışmayın.

Elektrikli aletler, toz veya buharları tutuşturabilecek kıvılcımlar üretir.

c) Elektrikli aleti kullanırken çocukları ve diğer insanları aletten uzak tutun.

Dikkatinizin dağılması durumunda elektrikli alet üzerindeki kontrolünüzü yitirebilirsiniz.

2) Elektrik güvenliği

a) Elektrikli aletin bağlantı fişi prize tam oturmalıdır. Fiş kesinlikle değiştirilmemelidir. Topraklamalı elektrikli aletler ile birlikte kesinlikle adaptör fisler kullanmayın.

Değiştirilmemiş fisler ve uygun prizler, elektrik çarpma riskini azaltır.

b) Boru, kalorifer, soba ve buzdolabı gibi topraklanmış yüzeylere vücudunuzun temas etmesinden kaçının.

Vücudunuz topraklandığı takdirde ciddi elektrik çarpma tehlikesi ortaya çıkar.

c) Elektrikli aletleri yağmura ve ıslanmaya karşı koruyun.

Suyun elektrikli alete girmesi, elektrik çarpma riskini yükseltir.

d) Bağlantı kablosunu, elektrikli aleti taşımak, asmak veya fişi prizden çekmek gibi amacı dışında işler için kullanmayın. Bağlantı kablosunu ısı, yağ, keskin kenarlar veya hareketli parçalarından uzak tutun.

Hasarlı veya dolanmış güç kabloları, elektrik çarpma riskini artırır.

e) Elektrikli alet ile açık havada çalışırken sadece açık havaya uygun uzatma kabloları kullanın.

Açık havaya uygun uzatma kablosu kullanılması elektrik çarpma riskini azaltır.

f) Elektrikli aletin nemli ortamda kullanımı zorunlu olduğunda, kaçak akım rölesi kullanın.

Kaçak akım rölesi kullanılması elektrik çarpma riskini azaltır.

3) İnsanların güvenliği

a) Dikkatli olun, ne yaptığınıza dikkat edin ve elektrikli alet ile çalışırken mantıklı hareket edin. Yorgunsanız veya uyuşturucu, alkol veya ilaç etkisi altındaysanız elektrikli aleti kullanmayın.

Elektrikli aleti kullanırken bir anlık dikkatsizlik ciddi yaralanmalara yol açabilir.

b) Kişisel koruyucu donanım ve daima bir koruyucu gözlük takın.

Elektrikli aletin türüne ve kullanımına göre toz maskesi, kaymayı önleyici koruyucu ayakkabılar, koruyucu kask veya koruyucu kulaklık gibi kişisel koruyucu donanım kullanılması, yaralanma riskini azaltır.

c) Aletin kontrol dışı işletme girmesini önleyin. Elektrikli aleti elektrik beslemesine ve/veya aküye bağlamadan, aleti tutmadan veya taşı-madan önce aletin kapalı olduğundan emin olun.

Elektrikli aleti taşırken parmağınız şalter üzerinde olursa veya elektrikli aleti açık haldeyken elektrik beslemesine bağladığınız takdirde kazalar meyda- na gelebilir.

d) Elektrikli aleti çalıştırmadan önce ayar aletlerini veya somun anahtarlarını ortadan kaldırın. Elektrikli takımın dönen bir parçasında bulunan alet veya anahtarlar yaralanmalara neden olabilir.

e) Vücudunuz anormal şekilde durmamalıdır. Güvenli bir duruş sağlayın ve her daim dengede durun.

Bu şekilde elektrikli aleti beklenmeyen durumlarda daha iyi kontrol edebilirsiniz.

f) Uygun kıyafet giyin. Bol kıyafet veya takı kul- lanmayın. Saçlarını ve kıyafetinizi hareketli parçalardan uzak tutun.

Bol kıyafetler, takılar veya uzun saçlar, hareketli parçalara kapılabilir.

g) Toz emme ve toplama üniteleri monte edildiği takdirde, bunlar bağlanmalı ve doğru kullanıl-malıdır.

Toz emme ünitesi, toza bağlı riskleri azaltabilir.

h) Elektrikli aleti uzun süredir kullanıyor olsanız bile güvenliği elden bırakmayın ve elektrikli aletin güvenlik kurallarını ihmal etmeyin.

Dikkatsizlik nedeniyle saniyeler içerisinde ağır yaralanmalar meydana gelebilir.

4) Elektrikli aletin kullanımı ve alet ile çalışma

a) Elektrikli alete aşırı yüklenmeyin. Çalışmanıza uygun elektrikli aleti kullanın.

Uygun elektrikli alet ile, belirtilen güç aralığında daha iyi ve daha güvenli şekilde çalışabilirsiniz.

b) Şalteri arızalı olan elektrikli aleti kullanmayın.

Açılıp kapatılamayan elektrikli alet tehlikelidir ve onarılması gerekir.

c) Cihaz ayarlarını yapmadan, elektrikli alet parçalarını değiştirmeden veya elektrikli aleti rafa kaldırmadan önce fişi prizden çekin ve/veya çıkarılabilir aküyü çıkarın.

Bu tedbir, elektrikli aletin yanlışlıkla çalıştırılmasını önler.

d) Kullanılmayan elektrikli aletleri çocukların erişemeyeceği şekilde muhafaza edin. Elektrikli aletin kullanımını bilmeyen veya bu talimatları okumamış kişilere aleti kullandırtmayın.

Elektrikli aletler, deneyimsiz kişiler tarafından kullanıldığıları takdirde tehlikelidir.

e) Elektrikli aletlerin ve kullanılan diğer aletlerin bakımını özenli şekilde yapın. Hareketli parçaların sorunsuz bir şekilde çalışıp çalışmadığını ve sıkışmadığını, elektrikli aletin fonksiyonu zarar görmeyecek şekilde parçaların kırılmış veya hasar görmüş olup olmadığını kontrol edin. Elektrikli aleti kullanmadan önce hasar görmüş parçaları onarımını sağlayın.

Birçok kazanın sebebi, bakımı iyi yapılmamış elektrikli aletlerdir.

f) Kesici takımların her zaman keskin ve temiz olmasını sağlayın.

Bakımı düzenli yapılan keskin ağızlı kesme takımları daha az sıkışır ve kontrol edilmesi daha kolaydır.

g) Elektrikli aleti, uygulama takımları, kullanılan diğer aletleri bu talimatlara uygun şekilde kullanın. Kullanımda çalışma koşullarını ve uygulanacak işlemi dikkate alın.

Elektrikli aletler öngörülen uygulamalar haricinde kullanıldığı takdirde tehlikeli durumlar meydana gelebilir.

h) Tutma yerlerini ve tutma yüzeylerinin her zaman kuru, temiz ve yağ ve gresten arındırılmış olmasını sağlayın.

Kaygan tutma yerleri ve tutma yüzeyleri, elektrikli aletin güvenli kullanımını ve öngörülemeyen durumlarda kontrol edilebilmesini engeller.

5) Servis

a) Elektrikli aletin sadece gerekli yeterliliğe sa-hip uzman personel tarafından ve sadece orijinal yedek parçalarla onarılmasını sağlayın.

Bu şekilde elektrikli aletin güvenliğinin korunmasını sağlarsınız.

Uyari!

Bu elektrikli alet, çalışması sırasında elektromanyetik alan oluşturuyor. Bu elektromanyetik alan, belirli durumlarda aktif veya pasif tıbbi implantları olumsuz etki-leyebilir. Ciddi ve ölümcül yaralanma tehlikesini azaltmak amacıyla, tıbbi implant taşıyan kişilerin, elektrikli aleti kullanmadan önce doktora veya tıbbi implant üreticisine danışmalarını öneriyoruz.

Gönye testereleri için güvenlik uyarıları

a) Gönye testereleri, tahta veya tahta tip ürünlerin kesilmesi için öngörülmüştür, çubuk, civata vs. gibi demir malzemelerin kesilmesi için kullanılamaz. Aşındırıcı toz, alt koruma kapağı gibi hareketli parçaların bloke olmasına neden olur. Kesme sırasında çıkan kıvılcımlar, alt koruma kapağının, yerleştirme plakasının ve diğer plastik parçaların yanmasına neden olur.

b) İş parçasını mümkün olduğu sürece mengene ile sabitleyin. İş parçasını elinizle tuttuğunuz takdirde, elinizi testere bıçağı çevresinde bıçaktan en az 100 mm uzak tutmanız gerekir. Sıkıştırılamayacak veya el ile tutulamayacak kadar küçük parçaları kesmek için bu testere-yi kullanmayın. Eliniz testere bıçağına çok yakın olduğu takdirde, testere bıçağına temas nedeniyle ciddi yaralanma riski bulunmaktadır.

c) İş parçası hareketsiz ve sıkıştırılmış olmalı veya dayanak noktasına ve tezgaha doğru bastırılarak tutulmalıdır. İş parçasını testere bıçağına doğru itmeyin ve kesim işlemini alet kullanmadan, sadece elinizle yapmayın. Gevşek veya hareketli iş parçaları hızlı şekilde etrafasavrulabilir ve yaralanmalara neden olabilir.

d) Testereyi iş parçasından kaydırarak kesim yapın. İş parçasının testereyi çekmesini önleyin. Kesim için testere başlığını kaldırın ve kesim yapmadan iş parçası üzerine çekin. Ardından motoru çalıştırın, testere başlığını aşağı eğin ve testereyi iş parçasına bastırın. Çekerek yapılan kesimde, testere bıçağının iş parçasından yükselerek testere bıçağı ünitesinin kullanıcıya doğru şiddetle savrulma tehlikesi bulunmaktadır.

e) Elinizi, öngörülen kesim çizgisi üzerinde testere bıçağının önüne veya arkasına koymayın. İş parçasının çapraz eller ile desteklenmesi, yani iş parçasının testere bıçağının sağında sol el ile veya tam tersi şekilde tutulması son derece teh-likelidir.

f) Testere biçağı dönerken dayanağın arkasından tutmayın. Dönen testere biçağı ile eliniz arasında en az 100 mm güvenlik mesafesi bulundurun (örn. kesilen tahta parçalarını çıkarma vs. durumunda testere biçagının her iki tarafından geçerlidir). Dönen testere biçagının elinize olan yakınlığını fark etmeyebilir ve ağır yaralanabilirsiniz.

g) İş parçasını kesmeden önce kontrol edin. İş parçası büküldüğü veya yamulduğu takdirde, bükülmüş tarafı dışa gelecek şekilde dayanağa sıkıştırın. Kesim hattı boyunca iş parçası, dayanak ve tezgah arasında boşluk bulunmadığından her zaman emin olun. Bükülen veya yamulan iş parçaları dönebilir veya kayabilir ve kesme işlemi sırasında dönen testere bıçağının sıkışmasına neden olabilir. İş parçası içinde civi veya yabancı madde bulunmamalıdır.

h) Testereyi, ancak tezgahta alet, kesilen tahta parçaları vs. bulunmadığı takdirde kullanın; tezgah üzerinde sadece iş parçası bulunmalıdır. Küçük çöpler, yerinden çıkmış ahşap parçaları veya diğer nesneler dönen testere ile temas etmesi durumunda yüksek hızla dışarı fırlatılabilir.

i) Her zaman sadece bir iş parçası ile kesim yapın. Üst üste konan iş parçaları doğru şekilde sıkıştırılıp tutulamayabilir ve kesme sırasında bıçağın sıkışmasına veya iş parçasının kaymasına neden olabilir.

j) Gönye testerenin kullanımdan önce düz ve dayanıklı bir çalışma zemini üzerinde durmasını sağlayın. Düz ve dayanıklı çalışma zemini, gönye testerenin sallanma tehlikesini azaltır.

k) Çalışma planınızı yapın. Gönye testere eğimini veya gönye açısını ayarlarken, dayanağın doğru ayarlanıp iş parçasını bıçağa veya koruma kapağına temas etmeyecek şekilde desteklemesine dikkat edin.

Makineyi çalıştırmadan ve tezgaha iş parçasını yerleştirmeden, herhangi bir engel veya dayanağı kesme tehlikesi bulunmadığından emin olmak için, testere bıçağının tam kesme hareketi teorik şekilde uygulanmalıdır.

1) Tezgahın üst kısmından geniş veya uzun olan iş parçaları için, tezgah uzatma parçaları veya testere tezgahı vs. ile yeterli destek oluşmasını sağlayın. Gönye testere tezgahından uzun veya geniş olan iş parçaları, yeterince sıkı şekilde desteklenmediği takdirde devrilebilir. Kesilen tahta parçası veya iş parçası devrildiği takdirde, alt koruma kapağı kalkabilir ve dönen birçok tarafından kontrolsüz şekilde savrulabilir.

m) Tezgah uzatması veya ek destek olarak başka kişileri kullanmayın. İş parçası sallanacak şekilde desteklendiği takdirde biçak sıkışabilir. İş parçası da kesim sırasında kayarak yardımcı kişiyi dönen bıçağa doğru kekebilir.

n) Kesilen parça, dönen testere biçagina doğru bastırılmamalıdır. Uzun dayanak kullanımı vs. gibi az yer bulunan durumlarda, kesilen parça bıçağa sıkışabilir ve şiddetli şekilde etrafal savrulabilir.

o) Çubuk veya boru gibi yuvarlak malzemeleri doğru şekilde desteklemek için her zaman mengene veya uygun bir tertibat kullanın. Çubuklar kesme sırasında yuvarlanabilir ve biçak iş parçasını kaparak elinizi de iş parçası ile birlikte bıçağa doğru kekebilir.

p) İş parçasını kesmeye başlamadan önce bıça- ğın tam devir sayısına ulaşmasını sağlayın. Bu, iş parçasının etrafal savrulma riskini önler.

q) İş parçası sıkıştığı veya bıçağı bloke ettiği takdirde, gönye testereyi kapatın. Tüm hareketli parçalar durana kadar bekleyin, elektrik fişini çekin ve/veya aküyü çıkarın. Ardından sıkışan malzemeyi çıkarın. Bu tip bir blokaj durumunda kesime devam ettiğiniz takdirde, kontrolü kaybedebilirsiniz veya gönye testerede hasar meydana gelebilir.

r) Kesim tamamlandıktan sonra şalteri bırakın, testere başlığını aşağıda tutun ve kesilen parçayı çıkarmadan önce bıçağın durmasını bekleyin. Çalışan bıçağa elleri yaklaştırmak son derece tehlikelidir.
s) Testere başlığı alt konuma ulaşmadan önce eksik bir kesim yaparken veya şalteri bırakırken tutma yerini sıkı şekilde tutun. Testerenin fren etkisi nedeniyle testere başlığı ani şekilde aşağı çekilebilir ve bu da yaralanma riski oluşturur.

Testere bıçağının kullanımı için güvenlik uyarıları

1. Hasarlı veya deforme olmuş testere bıçaklarını kullanmayın.
2. Çatlamış testere bıçaklarını kullanmayın. Çatlamış testere bıçaklarını imha edin. Onarım yapılmamalıdır.
3. Hızlı çalışma jetinden üretilen testere bıçaklarını kullanmayın.
4. Gönye, iki kollu ve gönyeburun testereyi kullanmadan önce testere bıçaklarının durumunu kontrol edin.
5. Sadece kesilecek malzemeye uygun testere bıçakları kullanın.
6. Sadece üretici tarafından belirlenen testere bıçaklarını kullanın. Testere bıçakları, ahşap veya benzer malzemeler için öngörüldüğü takdirde, EN 847-1 standardına uygun olmalıdır.
7. Yüksek alaşımlı yüksek hız çeliğinden üretilen testere bıçaklarını kullanmayın.
8. Sadece izin verilen maksimum hızı, gönye, iki kollu ve gönyeburun testerenin maksimum mil devir sayısından düşük olmayan ve kesilecek malzemeye uygun olan testere bıçaklarını kullanın.
9. Testere bıçağının dönüş yönüne dikkat edin.
10. Testere bıçaklarını, sadece kullanmayı bildiğiniz takdirde alete takın.
11. Maksimum devir sayısını dikkate alın. Testere bıçağı üzerinde yer alan maksimum devir sayısı aşılmamalıdır. Belirtilmişse devir sayısı aralığına uyun.
12. Sıkıştırma yüzeylerindeki kir, gres, yağ ve suyu temizleyin.
13. Testere bıçaklarındaki delikleri küçültmek için gevşek küçültme halkaları veya kovanları kullanmayın.

14. Testere bıçağını emniyete almak için sabitlenen küçültme halkalarının, aynı çapta ve kesme çapının en az 1/3 oranında olmasına dikkat edin.

15. Sabitlenen küçültme halkalarının birbirine paralel olduğundan emin olun.

16. Testere bıçaklarını dikkatli şekilde taşıyın. Bıçakları orijinal ambalajında veya özel kaplarda muhafaza edin. Daha güvenli tutmak ve yaralanma riskini azaltmak için koruyucu eldivenler takın.
17. Testere bıçaklarını kullanmadan önce, tüm koruma tertibatlarının doğru şekilde sabitlendiğinden emin olun.
18. Kullanımdan önce, kullandığınız testere bıçağının bu gönye, iki kollu ve gönyeburun testereye uygun olduğundan ve doğru şekilde sabitlendiğinden emin olun.
19. Beraberinde teslim edilen testere bıçağını sadece tahta kesme işlerinde kullanın, hiçbir zaman metal işlemek için kullanmayın.
20. Sadece testere üzerinde belirtilen verilere uygun çapa sahip bir testere bıçağı kullanın.
21. İş parçasını sabit tutmak için gerekli olduğunda ek iş parçası altlıkları kullanın.
22. İş parçası altığının uzatmaları, çalışma sırasında her zaman sabitlenmeli ve kullanılmalıdır.
23. Yıpranan tezgah dolgu malzemesini değiştirin!
24. Testere dişlerinin aşırı ısınmasını önleyin.
25. Plastikleri keserken plastiğin erimesini önleyin. Bunun için doğru testere bıçaklarını kullanın. Hasarlı veya yıpranmış testere bıçaklarını zamanında değiştirin.

Testere bıçağı aşırı ısındığı takdirde makineyi durdurun. Cihazda tekrar çalışmaya başlamadan önce testere bıçağını soğumaya bırakın.

Dikkat: Lazer ışını Işının içine bakmayın Lazer sınıfı 2

Kendinizi ve çevrenizi uygun önlemler alarak, kaza tehlikelerinden koruyun!

• Göz koruması olmadan lazer işının içine bakmayın.
• Asla doğrudan ışın yoluna bakmayın.
• Lazer ışınınlı asla yansıtan yüzeylere, kişiler veya hayvanlara tutmayın. Düşük güce sahip bir lazer ışını da göze zarar verebilir.

• Dikkat; burada belirtilen işlemlerden farklı işlemlerin uygulanması durumunda tehlikeli bir ışına maruz kalınabilir.

• Lazer modülü asla açmayın. Bu beklenmeyen ışın maruziyetine neden olabilir.

• Bu lazer, başka bir tipte lazer ile değiştirilmemelidir.
• Lazerde yapılacak onarımlar sadece lazer üreticisi veya başka yetkili temsilci tarafından uygulanabilir.

Artik riskler

Elektrikli makine, en son teknolojiye göre ve geçerli güvenlik kuralları dikkate alınarak üretilmiştir. Ancak yine de çalışma sırasında artık riskler oluşabilir.

• Usulüne uygun olmayan elektrik bağlantı kablolarının kullanılması halinde akım nedeniyle sağlık riski söz konusudur.
• Ayrıca alınan tüm tedbirlere rağmen öngörülemeyen artık riskler mevcut olabilir.
• Artık riskler, "Önemli bilgiler" ve "Amacına uygun kullanım" bölümleri ve kullanım kılavuzunun tamamı dikkate alındığında en aza indirgenebilir.
• Makineye gereksiz yere yüklenmeyin: Kesme sırasında aşırı basınç testere bıçağına çabuk zarar verir ve bu da işleme sırasında makinenin güç ve kesme hassasiyeti kaybına neden olur.
• Plastik malzemenin kesilmesinde lütfen her zaman kıskaçları kullanın: Kesilecek parçalar her zaman kıskaçlar arasında sabitlenmelidir.
• Makinenin rastgele işletme alınmalarını önleyin: Fişin elektrik prizine sokulması sırasında çalıştırma düğmesine basılmamalıdır.
• Bu el kitabında önerilen takımları kullanın. Bu şekilde makinenizden en iyi performansı elde edersiniz.
• Makine çalıştığıında ellerinizi çalışma alanından uzak tutun.
• Ayar veya bakım işlerine başlamadan önce, başlatma düğmesini serbest bırakın ve elektrik fisini prizden ayırın.

6. Teknik veriler

AC motor 220 - 240 V\~ 50Hz

Nominal güç S1* 1700 Watt

İşletim türü ....S6 15% 2000W

Rölanti devir sayısı n _0

1. Vites 3200 dak ^-1

2. Vites 4500 dak ^-1

Sert metal testere biçağı ......ø 216 x ø 30 x 2 mm

Diş sayısı....24

Testere bıçağının maksimum diş genişliği ...... 3 mm

Eğme aralığı ....-45° / 0°/ +45°

Köşe kesimi......Sola doğru 0° ile 45° arasında

90°'de testere genişliği 340 x 65 mm

45°de testere genişliği .....240 x 65 mm 2 x 45°de testere genişliği

(Çift köşe kesimi)....240 x 38 mm

Koruma sinifi....II / ☐

Ağırlık....yakl. 12,2 kg

Lazer sınıfı 2

Lazer dalga boyu 650 nm

Lazer gücü .... < 1 mW

Teknik değişiklik yapma hakkı saklıdır!

* S1 işletim türü, daimi işletim
* S6 işletim türü, kesintisiz periyodik işletim. İşletim, çalışmaya başlama süresi, sabit çalışma süresi ve rölanti süresinden oluşur. Çalışma süresi 10 dakika-dır, göreceli devreye alma süresi, çalışma süresinin %15'idir.

İş parçası en az 3 mm yüksekliğinde ve 10 mm genişliğinde olmalıdır.

İş parçasının her zaman germe tertibatı ile emniyete alınmış olduğundan emin olun.

Gürültü

Gürültü değerleri EN 62841-1 standardına uygun bir şekilde tespit edilmiştir.

Ses basinci seviyesi L _pA 94 dB

İstikrarsızlık K _pA 3 dB

Ses gücü seviyesi L _WA ......107 dB

İstikrarsızlık K_WA 3 dB

Bir koruyucu kulaklık kullanın.

Gürültü etkisi işitme kaybına neden olabilir.

Belirtilen ses emisyon değerleri, standart hale getirilmiş bir kontrol yöntemine göre ölçülmüştür ve bir elektrikli aletin bir başkasıyla karşılaştırılması için kullanılabilir.

Belirtilen ses emisyon değerleri, ses yükünün önceden öngörülmesi için de kullanılabilir.

Uyari:

- Ses emisyonları, elektrikli aletin kullanım türü ve şekline ve kullanılan iş parçasının türüne bağlı olarak, elektrikli aletin mevcut kullanımı sırasında belirtilen değerlerden farklı olabilir.

- Ses yükünü mümkün olduğunca düşük tutmaya çalışın. Çalışma saatinin sınırlanması, alınabilecek önlemlerden biridir. Bu sırada işletim çevriminin tüm oranları dikkate alınmalıdır (örneğin elektro takımın kapatıldığı ve açık olduğu ancak yüksüz çalıştığı süreler).

7. İşletime almadan önce

• Ambalajı açın ve makineyi dikkatlice dışarı çıkarın.
• Ambalaj malzemesini, ambalaj ve taşıma emniyetlerini çıkarın (varsa).
• Teslimat kapsamının eksiksiz olduğunu kontrol edin.
• Makine ve aksesuar parçalarında taşıma hasarı bulunmadığını kontrol edin.
• Ambalajı, mümkünse garanti süresinin sonuna kadar saklayın.

DIKKAT

Cihaz ve ambalaj malzemesi, çocuklar için uygun değildir! Çocuklar; plastik torbalar, folyolar ve küçük parçalar ile oynamamalıdır! Yutma ve boğulma tehlikesi söz konusudur!

• Makine sağlam duracak şekilde yerleştirilmelidir. Makineyi, sabit duran testere tezgahındaki (15) deliklerden çalışma tezgahı, alt şasi vs. üzerine 4 adet cívata (teslimat kapsamına dahil değildir) ile sabitleyin.
• Önceden monte edilen devrilme emniyetini (35) tamamen dışarı çekin ve alyan anahtar ile emniyete alın.
• Makinenin hareket etmesini önlemek için ayar vidasını (36) tezgah plakası seviyesine ayarlayın.
• İşletime alma öncesinde tüm kapaklar ve güvenlik tertibatları tekniğine uygun bir şekilde monte edilmiş olmalıdır.
• Testere bıçağı rahat çalışabilmelidir.
• Halihazırda işlenmiş ahşapta, örneğin civiler veya cívatalar vs. gibi yabancı cisimlere dikkat edin.
• Açma/kapama şalterine basmadan önce, testere bıçağının doğru takılı olduğundan ve hareketli parçaların rahat hareket ettiğinden emin olun.
• Makineyi bağlamadan önce tip etiketi üzerindeki verilerin şebeke verileri ile aynı olduğundan emin olun.

7.1 Hareketli testere bıçağı koruması güvenlik tertibatının kontrolü (5)

Testere biçağı koruması, testere biçagina yanlışlıkla temas edilmesini ve talaşların etrafa saçılmasını önler.

Çalışma durumunu kontrol edin.

Bunun için testereyi aşağı katlayın:

• Testere bıçağı koruması, aşağı eğme sırasında diğer parçalara temas etmeden testere bıçağını boşa çıkarmalıdır.
• Testerenin yukarı doğru başlangıç konumuna getirilmesi sırasında, testere bıçağı koruması testere bıçağının üzerini otomatik olarak kapatmalıdır.

8. Testerenin kurulumu ve kullanımı

⚠️ Dikkat!

İşletime almadan önce cihazı mutlaka komple monte edin!

8.1 Gönye, iki kollu ve gönyeburun testeresinin kurulması(Res. 1, 2, 4, 5, 21)

• Döner tezgahı (14) ayarlamak için kilitleme tutamağını (11) yukarı katlayın ve kademe konumu kolunu (34) işaret parmağınızla yukarı çekin.
• Döner tezgahı (14) ve göstergeyi (12), ölçekteki (13) istenen açı ölçüsüne döndürün. Ayarı sabitlemek için kilitleme tutamağını (11) aşağı katlayın.
• Makine başlığının (4) hafif aşağı bastırılması ve aynı zamanda emniyet piminin (23) motor tutucusundan çıkarılması ile testerenin kilidi aşağıdaki konumdan açılır.
• Makine başlığını (4) yukarı kaldırın.
• Sıkıştırma tertibatları (7), her iki taraftan sabit duran testere tezgahına (15) sabitlenebilir. Sıkıştırma tertibatlarını (7) öngörülen dayanak rayının (16) arka tarafından deliklere sokun ve yıldız civatalar (7a) ile emniyete alın.
• Hızlı kilitleme düğmesine (7b) basılarak germe tertibatının (7) baskı plakası kolayca iş parçası yüksekliğine ayarlanabilir.
• 0°- 45° köşe kesimlerinde, sıkıştırma tertibatı (7) sa-dece tek tarafta (sağ) monte edilmelidir (bkz. Şekil 11-12).
• Makine başlığı (4), sabitleme vidası (22) çözülerek maksimum 45° sola eğilebilir.
• İş parçası altlıkları (8), çalışma sırasında her zaman sabitlenmeli ve kullanılmalıdır. Sabitleme vidasını (9) çözerek istenen açıklığı ayarlayın. Ardından sabitleme vidasını (9) tekrar sıkın.

8.2 Durdurma noktasının 90°'lik ayırma kesimi için (Res. 1/2/5/6) hassas ayar

Dirsekli dayanak teslimat kapsamına dahil değildir.

- Makine başlığını (4) aşağı indirin ve emniyet pimi (23) ile sabitleyin.

• Sabitleme vidasını (22) gevşetin.
• Köşeli durdurucuyu (A) testere bıçağı (6) ile döner tezgah (14) arasına yerleştirin.
• Emniyet somununu (26a) çözün.
• Ayar vidasını (26), testere bıçağı (6) ile döner tezgah (14) arasındaki açı 90° olana kadar ayarlayın.
• Emniyet somununu (26a) tekrar sıkın.
• Son olarak açı göstergesinin konumunu kontrol edin. Gerekirse göstergeyi (19) yıldız tornavida ile çözün, göstergede (18) 0° konumuna getirin ve tutu-cu vidayı yeniden sıkın.

8.3 Ayırma kesimi 90° ve döner tezgah 0° (şek. 1, 2, 7)

Yaklaşık 100 mm kesme genişliklerinde, testerenin çekme işlevi sabitleme vidası ile (20) arka konumda sabitlenebilir. Makine bu konumda ayırma modunda çalıştırılabilir. Kesme genişliği 100 mm üzerinde ise, sabitleme vidasının (20) gevşek ve makine başlığının (4) hareketli olmasına dikkat edilmelidir.

Dikkat!

Kaydırılabilir durdurma rayları (16a) 90° ayırma kesimleri için iç konumda sabitlenmelidir.

• Kaydırılabilir durdurma raylarının (16a) sabitleme vidalarını (16b) açın ve kaydırılabilir durdurma raylarını (16a) içe itin.
• Kaydırılabilir durdurma rayları (16a) en içteki konumundan, durdurma raylarının (16a) ve testere bıçağının (6) arasındaki mesafe maks. 8 mm oluncaya kadar sabitlenmelidir.
• Kesmeden önce durdurma rayları (16a) ve testere bıçağının (6) arasında bir çarpışmanın mümkün olamayacağına dikkat edin.
• Sabitleme vidalarını (16b) tekrar sıkın.
• Makine başlığını (4) üst konuma getirin.
• Makine başlığını (4) tutamaktan (1) arkaya itin ve gerekirse bu konumda sabitleyin (kesim genişliğine göre).
• Kesilecek tahtayı durdurma rayına (16) ve döner tezgahın (14) üzerine koyun.
• Kesme işlemi sırasında kaymasını önlemek için, germe tertibatları (7) ile malzemeyi sabit testere tezgahı üzerinde (15) sabitleyin.
• Kilitleme düğmesini (3) çözün ve motoru çalıştırmak için açma/kapatma şalterine basın.
• Sabitlenmiş çekme kılavuzunda (21):
  Testere bıçağı (6) iş parçasını ikiye kesene kadar makine başlığını (4), tutma yeri (1) ile dengeli ve hafif bastırarak aşağı hareket ettirin.
• Sabitlenmemiş çekme kılavuzunda (21):
  Makine başlığını (4) tam öne çekin. Tutma yerini (1) dengeli ve hafif bastırarak aşağı indirin.

Şimdi testere biçağı (6) iş parçasını tamamen kesene kadar makine başlığını (4) yavaş ve dengeli bir şekilde tam arkaya itin.

- Kesme işlemi tamamlandıktan sonra makine başlığını yeniden yukarıdaki durma konumuna getirin ve açma kapatma şalterini (2) bırakın.

Dikkat!

Geri çekme yayından dolayı makine otomatik olarak yukarı vurur. Tutma yerini (1) kesme sonrasında bırakmayın, makine başlığını yavaş ve hafif bir karşı basınçla yukarı hareket ettirin.

8.4 Ayırma kesimi 90° ve döner tezgah 0°-45° |(Res. 1, 7, 8)

Gönye, iki kollu ve gönyeburun testeresi ile durdurma rayına 0°-45° sağa ve sola eğri kesikler uygulanabilir.

Dikkat!

Kaydırılabilir durdurma rayları (16a) 90° ayırma kesimleri için iç konumda sabitlenmelidir.

• Kaydırılabilir durdurma raylarının (16a) sabitleme vidasını (16b) açın ve kaydırılabilir durdurma raylarını (16a) içe itin.
• Kaydırılabilir durdurma rayları (16a) en iç konumdan, durdurma raylarının (16a) ve testere bıçağının (6) arasındaki mesafe en az 8 mm oluncaya kadar sabitlenmelidir.
• Kesmeden önce durdurma rayları (16a) ve testere bıçağının (6) arasında bir çarpışmanın mümkün ola-mayacağına dikkat edin.
• Sabitleme vidasını (16b) tekrar sıkın.
• Kilitleme tutamağını (11) sabitlenmişse çözün, kade-me konumu kolunu (34) işaret parmağınızla yukarı çekin ve döner tezgahı (14) istenen açıya ayarlayın.
• Döner tezgah üzerindeki gösterge (12) sabit testere tezgahının (15) üzerindeki ölçeğin (13) istenilen açı ölçüsüyle uyuşmalıdır.
• Döner tezgahı (14) sabitlemek için kilitleme tutamagını (11) yeniden sıkın.
• Kesimi 8.3'te belirtildiği gibi uygulayın.

8.5 Dayanağın 45°'lik köşe kesimi için hassas ayarı (Res. 1, 2, 5, 9, 10)

Dirsekli dayanak teslimat kapsamına dahil değildir.

- Makine başlığını (4) aşağı indirin ve emniyet pimi (23) ile sabitleyin.

• Döner tezgahı (14) 0° konumuna sabitleyin.

Dikkat!

Kaydırılabilir durdurma raylarının (16a) köşe kesimleri için (eğilmiş testere başlığı) dış pozisyonda sabitlenmelidir (sol taraf).

• Kaydırılabilir durdurma raylarının (16a) sabitleme vidasını (16b) açın ve kaydırılabilir durdurma raylarını (16a) dışa itin.
• Kaydırılabilir durdurma rayları (16a) en iç konumdan, durdurma raylarının (16a) ve testere biçagının (6) arasındaki mesafe en az 8 mm oluncaya kadar sabitlenmelidir.
• Kaydırılabilir durdurma rayları (16a) iç pozisyonda bulunmalıdır (sağ taraf).
• Kesmeden önce durdurma rayları (16a) ve testere bıçağının (6) arasında bir çarpışmanın mümkün olamayacağına dikkat edin.
• Sabitleme vidasını (22) çözün ve tutma yeri (1) ile makine başlığını (4) sola doğru 45° eğin.
• Testere biçağı (6) ve döner tezgah (14) arasında 45° durdurma açısı (B) ayarlayın.
• Emniyet somununu (27a) çözün ve ayar vidasını (27), testere bıçağı (6) ile döner tezgah (14) arasındaki açı tam 45° oluncaya kadar ayarlayın.
• Emniyet somununu (27a) tekrar sıkın.
• Son olarak açı göstergesinin konumunu kontrol edin. Gerekirse göstergeyi (19) yıldız tornavida ile çözün, göstergede (18) 45° konumuna getirin ve tutucu vidayı yeniden sıkın.

8.6 Köşe kesimi 0°-45° ve döner tezgah 0° (Res. 1, 2, 11)

Gönye, iki kollu ve gönyeburun testeresi ile sola doğru çalışma yüzeyine 0°- 45°lik köşe kesimleri uygulana-bilir.

Dikkat!

Kaydırılabilir durdurma raylarının (16a) köşe kesimleri için (eğilmiş testere başlığı) dış pozisyonda sabitlen-melidir (sol taraf).

• Kaydırılabilir durdurma raylarının (16a) sabitleme vi-dasını (16b) açın ve kaydırılabilir durdurma raylarını (16a) dışa itin.
• Kaydırılabilir durdurma rayları (16a) en iç konumdan, durdurma raylarının (16a) ve testere bıçağının (6) arasındaki mesafe en az 8 mm oluncaya kadar sabitlenmelidir.
• Kaydırılabilir durdurma rayları (16a) iç pozisyonda bulunmalıdır (sağ taraf).
• Kesmeden önce durdurma rayları (16a) ve testere bıçağının (6) arasında bir çarpışmanın mümkün olamayacağına dikkat edin.
• Sabitleme vidasını (16b) tekrar sıkın.
• Makine başlığını (4) üst konuma getirin.

• Döner tezgahı (14) 0° konumuna sabitleyin.

• Gösterge (19) ölçekte (18) istenilen açı ölçüsünü gösterene kadar sabitleme vidasını (22) çözün ve tutma yeri (1) ile makine başlığını (4) sola eğin.

• Sabitleme vidasını (22) yeniden sıkın.
• Kesimi 8.3'te belirtildiği gibi uygulayın.

8.7 Köşe kesimi 0°- 45° ve döner tezgah 0°- 45 (Res. 2, 4, 12)

Gönye, iki kollu ve gönyeburun testeresi ile sola doğru çalışma yüzeyine 0°- 45°lik ve aynı zamanda durdurma rayına 0°- 45°lik köşe kesimleri uygulanabilir (çift köşe kesimi).

Dikkat!

Kaydırılabilir durdurma raylarının (16a) köşe kesimleri için (eğilmiş testere başlığı) dış pozisyonda sabitlen-melidir (sol taraf).

• Kaydırılabilir durdurma raylarının (16a) sabitleme vidasını (16b) açın ve kaydırılabilir durdurma raylarını (16a) dışa itin.
• Kaydırılabilir durdurma rayları (16a) en iç konumdan, durdurma raylarının (16a) ve testere biçagının (6) arasındaki mesafe en az 8 mm oluncaya kadar sabitlenmelidir.
• Kesmeden önce durdurma rayları (16a) ve testere bıçağının (6) arasında bir çarpışmanın mümkün olamayacağına dikkat edin.
• Sabitleme vidasını (16b) tekrar sıkın.
• Makine başlığını (4) üst konuma getirin.
• Döner tezgahı (14) çözmek için kilitleme tutamağını (11) yukarı katlayın.
• Döner tezgahı (14) istenilen açıya ayarlayın (ayrıca bkz. madde 8.4).
• Döner tezgahı (14) sabitlemek için kilitleme tutamağını (11) aşağı katlayın.
• Sabitleme vidasını (22) çözün.
• Tutma yeri (1) ile makine başlığını (4) sola, istenilen açı ölçüsüne eğin (bunun için bkz. ayrıca madde 8.6).
• Sabitleme vidasını (22) yeniden sıkın.
• Kesimi 8.3'te belirtildiği gibi uygulayın.

8.8 Kesme derinliği sınırlaması (şek. 3, 13)

• Vida yardımıyla (24) kesme derinliği kademesiz ayarlanabilir. Bunun için vidadaki (24a) tırtıllı somunu çözün. İstenilen kesme derinliğini vidayı (24) takarak veya çıkararak ayarlayın. Ardından tırtıllı somunu (24a) yeniden vidadan (24) sıkın.
• Deneme kesimi ile ayarı kontrol edin.

8.9 Talaş toplama torbası (şek. 1, 20)

Testere, talaşlar için bir talaş toplama torbası (17) ile donatılmıştır.

Dikkat!

Talaş toplama torbası sadece ahşap veya ahşaba benzer malzemelerin kesilmesinde kullanılmalıdır!

Toz torbasının metal halka kanatlarını sıkıştırın ve motor alanının çıkış alanına takın.

Talaş toplama torbası (17) alt taraftaki fermuar üzerinden boşaltılabilir.

Harici bir toz emmeye bağlantı

• Çekiş hortumunu, toz emmesine bağlayın.
• Toz emmesi işlenecek malzemeye uygun olmalıdır.
• Özellikle sağlığa zararlı veya kanserojen tozların emme işlemi için özel bir emme tertibatı kullanın.

8.10 Testere bıçağının değiştirilmesi (şek. 1, 2, 14-16)

Elektrik fişini çekin!

Dikkat!

⚠ İşlenecek malzeme için her zaman doğru testere biçagını kullanın.
⚠ Sadece makine spesifikasyonlarında delik çapı ve testere bıçağının maksimum kesim çentiğine uygun testere bıçakları kullanın.
⚠ Sadece makine spesifikasyonlarında belirtilmiş hızla eşit veya daha yüksek hız işaretine sahip testere bıçakları kullanın.

Testere bıçağının değiştirilmesi için koruyucu eldiven kullanın! Yaralanma tehlikesi!

• Makine başlığını (4) yukarı kaldırın ve emniyet pimi (23) ile kilitleyin.
• Testere bıçağı korumasını (5) yukarı kaldırın.
• El ile alyan anahtarını (C) flanş vidasının (28) üzerine oturtun.
• Testere mili kilidini (30) sıkıca bastırın ve flanş vida- sını (28) saat yönünde yavaşça çevirin. Maksimum bir turdan sonra testere mil kilidi (30) yerine oturur.
• Şimdi biraz daha güç uygulayarak flanş vidasını (28) saat yönünde çözün.
• Flanş vidasını (28) tamamen çıkarın ve dış flanşı (29) kaldırın.
• Testere bıçağını (6) iç flanştan (31) kaldırın ve aşağı doğru çekip çıkarın.
• Flanş vidasını (28), dış flanşı (29) ve iç flanşı (32) itinalı bir şekilde temizleyin.
• Yeni testere biçagını (6) ters sıralamayla yeniden yerleştirin ve sıkın.

• Dikkat!

Dişlerin kesme eğimi, yani testere bıçağının (6) dönme yönü, gövdedeki ok yönü ile uyuşmalıdır.

- Devam etmeden önce koruma tertibatlarının işlevselliğini kontrol edin.

• Dikkat!

Testere bıçağı değiştirildikten sonra testere bıçağının (6) dikey konumda ve 45"lik eğimde, tezgah dolgu maddesinde (10) serbest çalıştığını kontrol edin.

• Dikkat!

Testere bıçağı (6) kurallara uygun olarak değiştirilmeli ve düzenlenmelidir.

8.11 Lazer işletimi (şek. 17)

- Açma:

Lazer açma/kapama şalterine (33) 1 kez basın. İşlenecek iş parçasında doğru kesme kılavuzunu gösteren bir lazer hattı elde edilir.

- Kapatma:

Lazer açma/kapama şalterine (33) tekrar basın.

8.12 Lazerin ayarlanması (şek. 18)

Lazer (32) artık doğru kesme çizgisini göstermiyorsa, tekrar ayarlanabilir. Bunun için vidaları (32b) açın ve ön kapağı (32a) çıkarın. Yıldız vidaları (D) çözün ve lazeri yanlamasına hareket ettirerek, lazer ışınınlı, testere bıçağının (6) kesme dişlerine isabet edecek şekilde ayarlayın.

Lazeri ayarladıktan ve sıktıktan sonra, ön kapağı monte edin ve her iki vidayı (32b) elinizle sıkın.

8.13 Devir sayısının değiştirilmesi (şek. 17)

Testere, 2 devir aralığına sahiptir:

• Testereyi 3200 dak ^-1 (metal) devir sayısı ile çalıştırmak için şalteri (38) I konumuna getirin.
• Testereyi 4500 dak ^-1 (ahşap) devir sayısı ile çalıştırmak için şalteri (38) Il konumuna getirin.

9. Taşıma

- Döner tezgahı (14) kilitlemek için kilitleme tutamağını (11) sıkın.

- Makine başlığını (4) aşağı bastırın ve emniyet pimini (23) sabitleyin. Testere şimdi alt konumda kilitlidir.

- Testerenin çekme işlevini, çekme kılavuzuna (20) yönelik sabitleme vidası ile arka konuma sabitleyin.

- Makineyi sabit testere tezgahına (15) taşıyın.

- Makineyi yeniden kurmak için Bölüm 7'de belirtildiği gibi hareket edin.

- Kabloyu depolamak için, kabloyu iki kablo tutucusu (37) etrafına sarın. (Şek. 22)

10. Bakım

⚠️Uyari!

Her türlü ayarlama, bakım ve servis faaliyetinden önce elektrik fışini prizden ayırın!

Genel bakım uygulamaları

Belirli zaman aralıklarında bir bezle makinedeki talaşları ve tozları silin. Takımın kullanım ömrünü uzatmak için ayda bir defa döner parçaları yağlayın. Motoru yağlamayın.

Plastik malzemeleri temizlemek için aşındırıcı madde- ler kullanmayın.

Hareketli testere bıçağı koruması güvenlik tertibatının temizlenmesi (5)

Aleti işletme almadan önce, testere bıçağı korumasında her zaman kir kontrolü yapın.

Eski bıçkı talaşlarını ve tahta parçalarını, fırça veya benzer bir takımla temizleyin.

Tezgah dolgu malzemesinin değiştirilmesi Tehlike!

Tezgah dolgu malzemesi (10) hasarlı olduğunda, tezgah dolgu malzemesi ile testere bıçağı arasında küçük parçaların sıkışması ve testere bıçağının bloke olma tehlikesi bulunmaktadır.

Hasarlı tezgah dolgu malzemesini hemen değiştirin!

1. Tezgah dolgu malzemesindeki vidaları sökün. Vidalara erişebilmek için gerekirse döner tezgahı döndürün ve testere başlığını aşağı eğin.

2. Tezgah dolgu malzemesini çıkarın.

3. Yeni tezgah dolgu malzemesini takın.

4. Tezgah dolgu malzemesindeki vidaları sıkın.

Fırça kontrolü (şek. 19)

Yeni bir makinede ilk 50 işletim saatinden veya yeni fırçalar monte edildikten sonra karbon fırçaları kontrol edin. İlk kontrolden sonra her 10 işletim saatinden sonra kontrol edin.

Karbon 6 mm uzunluğa aşındığında, yay veya yan devre teli yanmış veya hasarlı ise, her iki fırça değiştirilmelidir. Fırçalar söküldükten sonra kullanılabilir olarak değerlendirilmesi durumunda, fırçaları tekrar takabilirsiniz.

Karbon fırçaların bakımı için her iki kilidi (şekil 19'de gösterildiği gibi) saat yönünün tersinde çevirerek açın. Ardından karbon fırçaları çıkarın.

Karbon fırçaları ters sıra ile tekrar monte edin.

Servis bilgileri

Ürünün aşağıdaki parçalarının kullanıma veya doğal sürece bağlı olarak aşınmaya tabi olduğu veya aşağıdaki parçaların sarf malzemeleri olarak gerekli olduğu dikkate alınmalıdır.

Aşınma parçaları*: Karbon fırçalar, testere biçağı, tezgah dolgu malzemeleri, talaş toplama torbaları

* Teslimat kapsamında bulunması zorunlu değildir!

Yedek parçalar ve aksesuarları servis merkezimizden temin edebilirsiniz. Bunun için kapak sayfasındaki QR kodunu tarayın.

11. Depolama

Cihazı ve bunun aksesuarlarını karanlık, kuru ve don- suz ve çocukların erişemeyeceği bir yerde muhafaza edin. İdeal depolama sıcaklığı 5 ve 30°C arasındadır. Elektrikli aleti orijinal ambalajında saklayın.

Tozlara ve ıslaklığa karşı korumak için elektrikli takımların üzerini kapatın.

Kullanım kılavuzunu elektrikli takımın yanında saklayın.

12. Elektrik bağlantısı

Takılı elektro motor işletme hazır bir şekilde bağlıdır. Bağlantı ilgili VDE ve DIN kurallarına uygundur. Müşteri tarafından yapılan şebeke bağlantısı ya da kullanılan uzatma hattı bu talimatlara uygun olmalıdır.

- Ürün, EN 61000-3-11'in taleplerini yerine getirir ve özel bağlantı koşullarına tabiidir. Bunun anlamı, isteğe göre seçilebilen herhangi bir bağlantı noktasında kullanılmasının yasak olmasıdır.

- Cihaz, elverişsiz elektrik şebekesi koşullarında geçici gerilim dalgalanmalarına yol açabilir.

- Ürün sadece aşağıdaki özelliklere sahip bağlantı noktalarında kullanılmak üzere tasarlanmıştır: a) izin verilen maksimum "Z" şebeke empedansını (Zmaks = 0.382 Ω) aşmayan ya da b) şebekede kesintisiz akım yükü faz başına en az 100 A olan.

- Kullanıcı olarak gerekirse enerji işletmesiyle ayrıntılı bir görüşme yapın, ürünü kullanmak istediğiniz bağlantı noktasında, bahsedilen a) veya b) taleplerinden birini yerine getirdiğinden emin olun.

Önemli notlar

Motor aşırı yüklenme olduğunda kendiliğinden kapanır. Motor soğuma süresinden (zamana göre farklı) sonra tekrar çalışır.

Hasarlı elektrik bağlantı kablosu.

Elektrikli bağlantı kablolarında sıklıkla izolasyon hasarları oluşur.

Bunun olası nedenleri:

• Bağlantı kablolarının pencere veya kapılardan geçmesi nedeniyle oluşan baskılar.
• Bağlantı kablosunun doğru döşenmemesi veya sabitlenmemesi nedeniyle bükülmesi.
• Bağlantı kablosuna basılması nedeniyle oluşan kesilmeler.
• Duvar prizinden zorla çekme nedeniyle oluşan izolasyon hasarları.
• İzolasyonun eskimesine bağlı çatlaklar.

Bu gibi hasarlı elektrik bağlantı kabloları kullanılmamalıdır ve izolasyon hasarları nedeniyle ölüm tehlikesi söz konusudur.

Elektrik bağlantı kablolarında düzenli olarak hasar kontrolü yapın. Kontrol sırasında bağlantı kablosunun şebekeye bağlı olmamasına dikkat edin.

Elektrik bağlantı kabloları geçerli VDE ve DIN yönet-meliklerine uygun olmalıdır. Sadece "H05VV-F" kodlu bağlantı kabloları kullanın.

Bağlantı kablosunda tip kodu baskısının bulunması zorunludur.

Alternatif akımlı motor:

• Şebeke gerilimi 220 - 240 V\~ olmalıdır.
• 25m'ye kadar olan uzatma kabloları 1,5 milimetreka-re kesitli olmalıdır.

Bağlantı türü X

Bu cihazın şebeke bağlantı hattı hasarlıysa, üretici veya müşteri hizmetlerinden temin edilebilen özel bir bağlantı hattı ile değiştirilmelidir.

Elektrik donanımındaki bağlantı ve onarım çalışmaları sadece bir elektrik uzmanı tarafından yapılabilir.

Sorularınızın olması durumunda lütfen aşağıdaki bilgileri verin:

• Motorun akım türü
  • Motor tip etiketinin verileri

13. Bertaraf ve geri dönüşüm

Ambalaj ile ilgili bilgiler

Ambalaj malzemeleri geri dönüş- türülebilir özelliktedir. Lütfen ambalajları çevreye uygun bir şekilde tasfiye edin.

Elektrikli ve elektronik cihaz yasasına (ElektroG) ilişkin bilgiler

Elektrikli ve elektronik eski cihazlar evsel atıklara ait değildir, ayrı olarak toplanmalı veya tasfiye edilmelidir!

• Eski cihazda takılı olmayan eski batarya veya aküler, verilmeden önce tahrip edilmeden çıkarılmalıdır! Bunlar batarya yasasına göre tasfiye edilir.
• Elektrikli ve elektronik cihaz sahipleri veya kullanıcıları, bunları kullandıktan sonra yasal olarak iade etmekle yükümlüdür.
• Eski cihazdaki kişisel verilerinin tasfiye için silinmesinden son kullanıcı sorumludur!
• Üzerinde çarpı olan çöp kutusu sembolü, elektrikli ve elektronik cihazların ev çöpüne atılmayacağını işaret eder.

• Elektrikli ve elektronik eski cihazlar aşağıdaki yerle-re ücretsiz olarak teslim edilebilir:

• Kamusal tasfiye veya toplama yerleri (örn. belediye şantiyeleri)

• Saticıların bunları gönüllü olarak geri almak veya sunmakla yükümlü olması koşuluyla, elektronik cihazlara yönelik satış noktaları (sabit ve çevrim içi).
• Cihaz başına, kenar uzunluğu maksimum 25 santimetre olan yaklaşık üç eski elektronik cihazı, öncesinde yeni bir cihaz satın almadan veya bölgenizdeki başka bir yetkili toplama yerine götürmeden üreticiye ücretsiz olarak teslim edebilirsiniz.
• Üreticinin ve satıcının diğer ek iade alma koşullarını ilgili müşteri hizmetlerinden öğrenebilirsiniz.

- Üretici tarafından özel bir eve yeni bir elektronik cihazın teslim edilmesi durumunda, son kullanıcıının talebi üzerine eski elektronik cihazın ücretsiz olarak teslim alınmasını sağlayabilir. Bu konu ile ilgili üreticinin müşteri hizmetleri ile iletişime geçin.

- Bu beyanlar sadece Avrupa Birliği ülkelerinde kurulu olan ve satılan ve 2012/19/AB Avrupa Yönetmeliğine tabi olan cihazlar için geçerlidir. Avrupa Birliği dışındaki ülkelerde, elektronik ve elektrikli eski cihazların tasfiye işlemi için farklı düzenlemeler geçerli olabilir.

14. Arıza giderme

Arıza Olası sebep Yardım
Motor çalışmıyor Motor	kablo veya fiş arızalıdır,şebeke sigortası devreye girdi.	Makineyi bir uzmana kontrol ettirin.Motoru kesinlikle kendiniz onarmayın. Tehlike!Şebeke sigortalarını kontrol edin, gerekirse değiştirin
Motor yavaş çalışıyor ve çalışma hızına ulaşmıyor.	Gerilim düşük, bobinler hasarlı, kondansatör yandı.	Gerilimin elektrik dağıtım şirketi tarafından kontrol edilmesini sağlayın. Motoru bir uzmana kontrol ettirin.Kondansatörün bir uzman tarafından değiştirilmesini sağlayın.
Motor çok gürültü yapıyor.	Bobinler hasarlı, motor arızalı. Motoru bir uzmana kontrol ettirin.
Motor tam çalışma performansına ulaşmıyor.	Şebeke tesisatındaki akım devrelerinde aşırı yük söz konusudur (lambalar, diğer motorlar vs.).	Aynı akım devresinde başka cihazlar veya motorlar kullanmayın.
Motor hemen aşırı derecede ısınıyor.	Motorda aşırı yüklenme söz konusudur, motorun soğutulması yetersizdir.	Kesme sırasında motorda aşırı yüklenme oluşmasını önleyin ve motorun ideal şekilde soğutulması için motordaki tozu temizleyin.
Testere pürüzlü veya dalgalı kesiyor.	Testere bıçağı körelmiş, diş yapısı malzeme kalınlığına uygun değil.	Testere bıçağını bileyin veya uygun testere bıçağı yerleştirin.
İş parçası kırılıyor veya parçalanıyor.	Kesme basıncı çok yüksek veya testere bıçağı kullanıma uygun değil.	Uygun testere bıçağı yerleştirin.

Bu uygunluk beyanının düzenlenmesinden yalnızca üretici sorumludur.

İşbu uygunluk beyanının düzenlendiği burada adı geçen ürün, Avrupa Parlamentosu'nun ve 8 Haziran 2011 tarihli Konsey'in elektrik ve elektronik cihazlarda belirli tehlikeli maddelerin sınırlandırılmasına ilişkin 2011/65/AT sayılı direktifini yerine getirmektedir.

Apaçık kusurları malların alınmasından 8 gün içinde bildirilmesi gerekir, aksi takdirde alıcı bu kusurları için tüm talepler kaybeder. Biz ücretsiz, yararsız olmalıdır malzeme veya işçilik üst üste saptanabilir bu süre içinde her bir parça takmadan böyle bir şekilde teslim tarihinden itibaren zimni garanti süresine uygun tedavi ile makinelerde bir garanti veriyoruz. Biz tedarikçiler karşı garanti talepleri hakkı olarak kendimizi üretmek değil bu parça için, biz, sadece teminat olun. Aliciya yeni parçaların yerleştirilmesi için maliyetleri. Dönüşüm ve azaltma iddiaları ve diğer tazminat talepleri dahil değildir.
