| Type de produit | Scie à onglet radiale |
| Marque | Scheppach |
| Modèle | HM90MP |
| Poids | Environ 12,2 kg |
| Alimentation | 220-240 V~, 50 Hz |
| Puissance (S1) | 1700 W |
| Puissance (S6 15%) | 2000 W |
| Vitesse à vide | 3200 / 4500 min⁻¹ (2 vitesses) |
| Diamètre de lame | 216 mm |
| Alésage de lame | 30 mm |
| Nombre de dents | 24 |
| Capacité de coupe à 90° | 340 x 65 mm |
| Capacité de coupe à 45° | 240 x 65 mm |
| Capacité de coupe double 45° | 240 x 38 mm |
| Plage d'onglet (plateau) | -45° / 0° / +45° |
| Inclinaison de la tête | 0° à 45° vers la gauche |
| Fonctions principales | Laser de guidage, double vitesse, limitation de profondeur de coupe |
| Équipement inclus | Presseur, supports de pièce, sac collecteur de sciure, clé Allen 6 mm |
| Niveau sonore (LpA) | 94 dB (incertitude 3 dB) |
| Niveau sonore (LwA) | 107 dB (incertitude 3 dB) |
| Classe laser | 2 (650 nm, <1 mW) |
| Sécurité | Protecteur de lame mobile, arrêt de sécurité, interrupteur de blocage |
| Entretien et nettoyage | Nettoyage régulier, huilage des pièces mobiles, vérification des charbons, remplacement de la lame et de l'insert de table |
| Pièces d'usure | Charbons, lame de scie, insert de table, sac collecteur |
| Garantie | Durée légale, pièces défectueuses remplacées gratuitement (hors main-d'œuvre) |
FOIRE AUX QUESTIONS - HM90MP SCHEPPACH
Questions des utilisateurs sur HM90MP SCHEPPACH
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Scie au format PDF gratuitement ! Retrouvez votre notice HM90MP - SCHEPPACH et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil HM90MP de la marque SCHEPPACH.
MODE D'EMPLOI HM90MP SCHEPPACH
Explication des symboles sur le produit
L'utilisation de symboles dans ce manuel permet d'attirer votre attention sur les éventuels risques. Les symboles de sécurité et les explications qui les accompagnent doivent être parfaitement compris. Les avertissements en eux-même ne permettent pas d'éliminer les risques ni de remplacer les mesures adaptées pour la prévention des accidents.
![]() | Avant la mise en service, lisez le manuel d'utilisation et les consignes de sécurité, et respec-tez-les! |
![]() | Portez des lunettes de protection ! |
![]() | Portez une protection auditive ! |
![]() | Portez un masque anti-poussière ! |
![]() | Attention! Risque de blessure! Ne mettez pas vos doigts sur la lame en rotation! |
Achtung! - LaserstrahlungNicht in den Strahl blicken!Laser Stelle 2Leaseurierung des US EN 1990/1991in € 65 m. 2, 4, 100 | Attention! Rayonnement laser |
![]() | Classe de protection II (double isolation) |
![]() | Respecter les avertissements et les consignes de sécurité ! |
![]() | Le produit respecte les directives européennes en vigueur. |
![]() | Le produit respecte les directives serbes en vigueur. |
Table des matières: Page:
- Introduction......43
- Description de la machine (Fig. 1-22) 43
- Ensemble de livraison 44
- Utilisation conforme 44
- Consignes de sécurité....45
- Caractéristiques techniques....49
- Avant la mise en service....50
- Montage et utilisation....51
- Transport....54
- Maintenance 54
- Stockage 55
- Raccordement électrique 55
- Élimination et recyclage.... 56
- Dépannage 57
- Déclaration de conformité 417

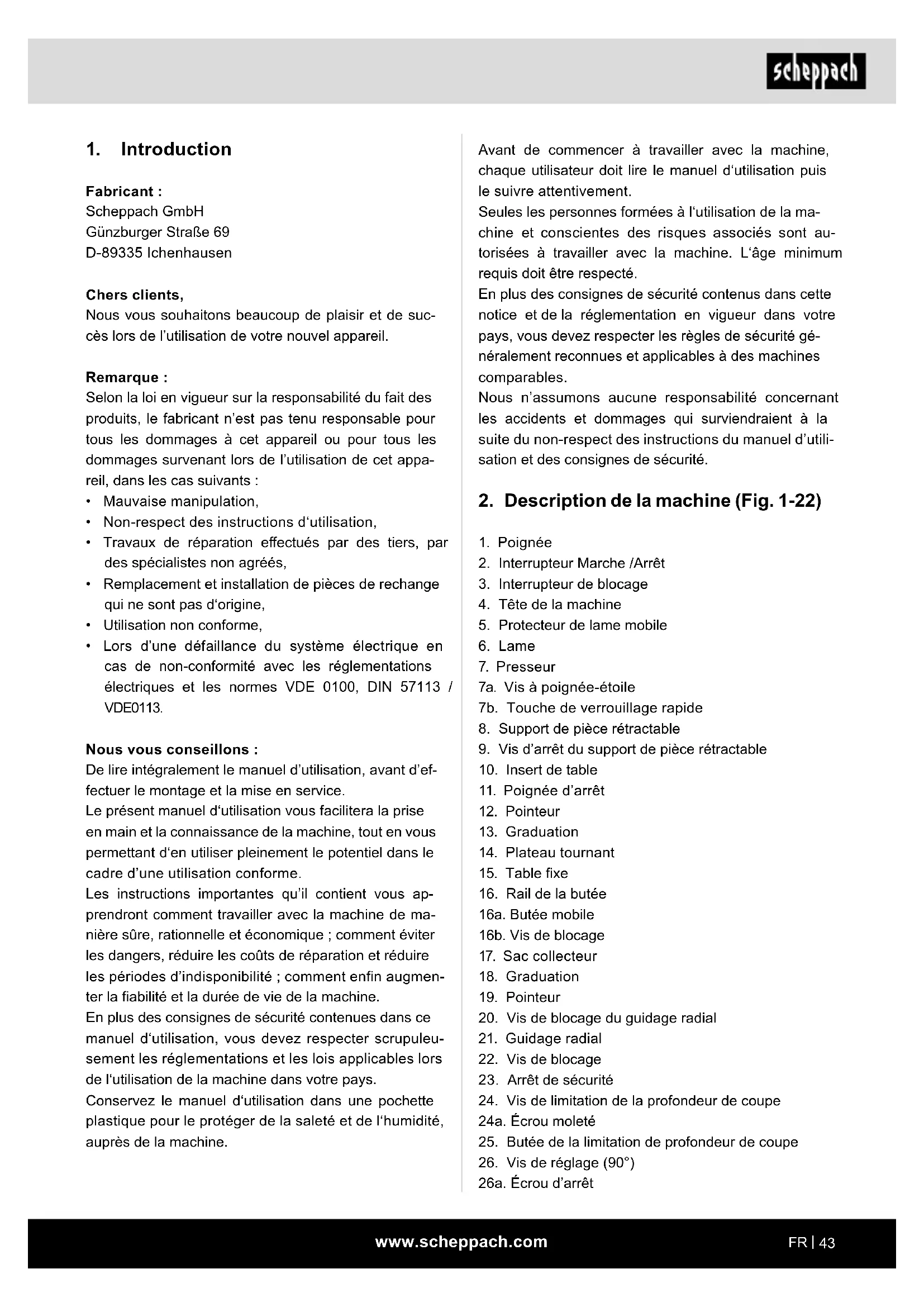

1. Introduction
Fabricant :
Scheppach GmbH
Nous vous souhaitons beaucoup de plaisir et de succès lors de l'utilisation de votre nouvel appareil.
Remarque :
Selon la loi en vigueur sur la responsabilité du fait des produits, le fabricant n'est pas tenu responsable pour tous les dommages à cet appareil ou pour tous les dommages survenant lors de l'utilisation de cet appareil, dans les cas suivants :
• Mauvaise manipulation,
• Non-respect des instructions d'utilisation,
- Travaux de réparation effectués par des tiers, par des spécialistes non agréés,
- Remplacement et installation de pièces de rechange qui ne sont pas d'origine,
• Utilisation non conforme,
- Lors d'une défaillance du système électrique en cas de non-conformité avec les réglementations électriques et les normes VDE 0100, DIN 57113 / VDE0113.
Nous vous conseillons :
De lire intégralement le manuel d'utilisation, avant d'effectuer le montage et la mise en service.
Le présent manuel d'utilisation vous facilitera la prise en main et la connaissance de la machine, tout en vous permettant d'en utiliser pleinement le potentiel dans le cadre d'une utilisation conforme.
Les instructions importantes qu'il contient vous apprendront comment travailler avec la machine de manière sûre, rationnelle et économique ; comment éviter les dangers, réduire les coûts de réparation et réduire les périodes d'indisponibilité ; comment enfin augmenter la fiabilité et la durée de vie de la machine.
En plus des consignes de sécurité contenues dans ce manuel d'utilisation, vous devez respecter scrupuleusement les réglementations et les lois applicables lors de l'utilisation de la machine dans votre pays.
Conservez le manuel d'utilisation dans une pochette plastique pour le protéger de la saleté et de l'humidité, auprès de la machine.
Avant de commencer à travailler avec la machine, chaque utilisateur doit lire le manuel d'utilisation puis le suivre attentivement.
Seules les personnes formées à l'utilisation de la machine et conscientes des risques associés sont autorisées à travailler avec la machine. L'âge minimum requis doit être respecté.
En plus des consignes de sécurité contenus dans cette notice et de la réglementation en vigueur dans votre pays, vous devez respecter les règles de sécurité généralement reconnues et applicables à des machines comparables.
Nous n'assumons aucune responsabilité concernant les accidents et dommages qui surviendraient à la suite du non-respect des instructions du manuel d'utilisation et des consignes de sécurité.
2. Description de la machine (Fig. 1-22)
- Poignée
- Interrupteur Marche /Arrêt
- Interrupteur de blocage
- Tête de la machine
- Protecteur de lame mobile
- Lame
- Presseur
7a. Vis à poignée-étoile
7b. Touche de verrouillage rapide - Support de pièce rétractable
- Vis d'arrêt du support de pièce rétractable
- Insert de table
- Poignée d'arrêt
- Pointeur
- Graduation
- Plateau tournant
- Table fixe
- Rail de la butée
16a. Butée mobile
16b. Vis de blocage - Sac collecteur
- Graduation
- Pointeur
- Vis de blocage du guidage radial
- Guidance radial
- Vis de blocage
- Arrêt de sécurité
- Vis de limitation de la profondeur de coupe
24a. Écrou moleté - Butée de la limitation de profondeur de coupe
-
Vis de réglage (90°)
26a. Écrou d'arrêt -
Vis de réglage (45°)
27a. Écrou d'arrêt - Vis de bride
- Bride extérieure
- Blocage de l'arbre d'entraînement
- Bride intérieure
- Laser
- Interrupteur Marche/Arrêt du laser
- Levier d'arrêt
- Etrier anti-basculement
- Vis de réglage
- Support du câble
- Commutateur de sélection régime
A.) Equerre à 90° (non comprise dans la livraison)
B.) Equerre à 45° (non comprise dans la livraison)
C.) Clé Allen, 6 mm
D.) Vis cruciforme (Laser)
3. Ensemble de livraison
- Scie à onglet radiale
• 1 x presseur (7) (prémonté)
• 2 x support de pièce (8) (prémonté)
• Sac collecteur de sciure (17) - Clé Allen de 6 mm (C)
- Manuel d'utilisation
4. Utilisation conforme
La scie à onglet radiale sert à scier le bois et les matières plastiques de dimensions compatibles avec celles de la machine. La scie ne convient pas pour scier du bois de chauffage.
Avertissement !
N'utilisez pas la machine pour couper d'autres matériaux que ceux spécifiés dans le manuel d'utilisation.
Avertissement!
La lame de scie fournie a pour unique vocation de scier les matériaux suivants :
bois, produits dérivés du bois (MDF, panneaux agglomérés, bois stratifié, contreplaqués, panneaux de fibres, etc.), bois avec clous et panneaux en acier doux de 3 mm.
Remarque :
Le bois qui comporte des clous ou vis non galvanisés peut également être découpé en toute sécurité en procédant avec prudence.
Remarque :
N'utilisez pas la lame de scie pour découper les matériaux galvanisés ou le bois avec des clous galvanisés intégrés.
N'utilisez pas la lame de scie pour scier du bois de chauffage !
La machine doit exclusivement être utilisée conformément à son affectation. Toute utilisation allant au-delà de cette affectation est considérée comme non conforme. Pour les dommages en résultant ou les blessures en tout genre, le fabricant décline toute responsabilité et l'utilisateur est seul responsable.
Seules des lames de scie adaptées à la machine peuvent être utilisées. Il est interdit d'utiliser des disques à tronçonner.
Une utilisation conforme consiste à respecter les consignes de sécurité, ainsi que les instructions de montage et les consignes d'utilisation du manuel d'utilisation.
Les personnes utilisant la machine et en assurant la maintenance doivent bien la connaître et avoir été informées des dangers encourus.
En outre, les consignes de prévention des accidents doivent être respectées de la manière la plus scrupuleuse possible.
Toutes les autres règles édictées par la médecine du travail et les consignes de sécurité générales doivent être respectées.
Toute modification de la machine annule toute responsabilité du fabricant quant aux dommages en résultant. Une utilisation conforme ne permet pas d'exclure totalement certains risques résiduels. De par la construction et la structure de la machine, les accidents suivants peuvent se produire :
- Contact avec la lame de scie dans la zone de sciage non protégée.
- Contact avec la lame de scie en cours de fonctionnement (blessure par coupure).
- Mouvement de recul des pièces et chutes.
• Cassure de la lame de scie. - Projection d'éléments de métal dur défaillants de la lame de scie.
- Perte d'audition en cas de non utilisation d'une protection auditive qui est impérativement nécessaire.
- Émissions de sciure de bois nocives pour la santé lors d'une utilisation en espace clos.
Veillez au fait que nos appareils n'ont pas été conçus pour être utilisés dans un environnement professionnel, industriel ou artisanal.
Nous déclinons toute responsabilité si l'appareil venait à être utilisé professionnellement, artisanalement ou par des sociétés industrielles, ainsi que pour toute activité équivalente.
5. Consignes de sécurité
Consignes de sécurité générales pour les outils électriques
⚠ AVERTISSEMENT! Lisez toutes les consignes de sécurité, instructions, illustrations et caractéristiques techniques de cet outil électrique. Toute négligence dans le respect des instructions suivantes peut entraîner un choc électrique, un incendie et/ou des blessures graves.
Conserver à l'avenir toutes les consignes de sécurité et instructions.
Le terme d'« outil électrique » utilisé dans les consignes de sécurité désigne les outils électriques sur secteur (avec câble secteur) et les outils électriques sur batterie (sans câble secteur).
1) Sécurité au poste de travail
a) Faire en sorte que la zone de travail soit propre et bien éclairée.
Le désordre ou des zones de travail non éclairées peuvent entraîner des accidents.
b) Ne pas utiliser l'outil électrique dans un environnement propice aux explosions, où se trouvent des liquides, gaz ou poussières inflammables.
Les outils électriques génèrent des étincelles, susceptibles de mettre le feu à la poussière ou aux vapeurs.
c) Pendant l'utilisation de l'outil électrique, maintenir les enfants et tiers à bonne distance.
Toute déviation peut entraîner une perte de contrôle de l'outil électrique.
2) Sécurité électrique
a) Le connecteur de raccordement de l'outil électrique doit correspondre à la prise de courant. Ne modifier d'aucune manière le connecteur. N'utiliser aucun connecteur adaptateur avec des outils électriques mis à la terre.
Des connecteurs non modifiés et fiches adaptées réduisent le risque de choc électrique.
b) Éviter tout contact physique avec les surfaces mises à la terre, par exemple, tuyaux, chauffages, fours et réfrigérateurs.
Si le corps est mis à la terre, le risque de choc électrique est plus important.
c) Mettre les outils électriques à l'abri de la pluie ou de l'humidité.
La pénétration d'eau dans un outil électrique augmente le risque de choc électrique.
d) Ne pas utiliser le câble de raccordement pour transporter ou suspendre l'outil électrique, ni pour débrancher le connecteur de la prise de courant. Maintenir le câble de raccordement à l'abri de la chaleur, de l'huile, des arêtes coupantes ou des pièces mobiles.
Des câbles de raccordement endommagés ou emmêlés augmentent le risque de choc électrique.
e) Si l'outil électrique est utilisé à l'extérieur, se servir d'une rallonge autorisée pour l'extérieur.
Le recours à une rallonge convenant à l'extérieur réduit le risque de choc électrique.
f) Si l'outil électrique doit impérativement être utilisé en milieu humide, utiliser un disjoncteur différentiel.
Le recours à un disjoncteur de protection à courant de fuite réduit le risque de choc électrique.
3) Sécurité des personnes
a) Se montrer attentif et faire attention à ses actes et procéder avec prudence lors du travail avec un outil électrique. Ne pas utiliser l'outil électrique en cas de fatigue ou si l'on est sous l'influence de drogues, de l'alcool ou de médicaments.
Tout moment d'inattention lors de l'utilisation de l'outil électrique peut conduire à des blessures extrêmement graves.
b) Toujours porter un équipement de protection individuelle et des lunettes de protection.
Quel que soit le type d'outil électrique et son mode d'utilisation, le port d'un équipement de protection individuelle, tel qu'un masque antipoussières, des chaussures de sécurité antidérapantes, un casque de protection ou une protection auditive réduit le risque de blessures.
c) Éviter toute mise en service involontaire. Veiller à ce que l'outil électrique soit arrêté avant de le brancher sur l'alimentation électrique et/ou la batterie, de le prendre ou de le porter.
Le fait de porter l'outil électrique avec le doigt sur l'interrupteur ou alors que l'outil électrique est activé et raccordé à l'alimentation électrique peut entraîner des accidents.
d) Avant d'activer l'outil électrique, retirer les outils de réglage ou clés de serrage.
Tout outil ou clé se trouvant dans une pièce rotative de l'outil électrique peut entraîner des blessures.
e) Éviter toute position du corps anormale. Veiller à adopter une position stable et à toujours maintenir son équilibre.
Ainsi, il est possible de mieux contrôler l'outil électrique en cas de situation inattendue.
f) Porter des vêtements adaptés. Ne pas porter de vêtements amples ou de bijoux. Maintenir les cheveux et vêtements à bonne distance des pièces mobiles.
Les vêtements amples, bijoux ou cheveux longs risquent d'être happés par les pièces mobiles.
g) Si des dispositifs d'aspiration et de collecte des poussières peuvent être montés, veiller à ce qu'ils soient raccordés et utilisés correctement.
Le recours à une aspiration des poussières peut réduire les risques liés à la poussière.
h) Ne pas se laisser aller à une fausse impression de sécurité et négliger de respecter les règles de sécurité applicables aux outils électriques, même une fois parfaitement familiarisé avec l'utilisation de cet outil électrique.
Toute manipulation négligente peut entraîner des blessures graves en quelques fractions de seconde.
4) Utilisation et manipulation de l'outil électrique
a) Ne pas surcharger l'outil électrique. Utiliser l'outil électrique qui convient au travail à réaliser.
L'outil électrique adapté fonctionne en effet de manière plus satisfaisante et plus sûre dans la plage de puissance indiquée.
b) Ne pas utiliser un outil électrique dont l'interrupteur est défectueux.
Un outil électrique qu'il est devenu impossible d'activer ou de désactiver représente un danger et doit être réparé.
c) Retirer le connecteur de la prise de courant et/ou retirer la batterie amovible avant d'entreprendre de régler l'appareil, de remplacer les pièces de l'outil d'insertion ou de déposer l'outil électrique.
Cette mesure de sécurité empêche le démarrage impromptu de l'outil électrique.
d) Conserver les outils électriques inutilisés hors de portée des enfants. L'outil électrique ne doit pas être utilisé par des personnes qui ne sont pas familières de ces outils ou qui n'ont pas lu ces instructions.
Les outils électriques représentent un danger s'ils sont utilisés par des personnes inexpérimentées.
e) Prendre soin des outils électriques et outils auxiliaires. Vérifier si les pièces mobiles fonctionnent parfaitement, ne sont pas bloquées ou si certaines pièces sont cassées ou si endommagées qu'elles nuisent au bon fonctionnement de l'outil électrique. Faire réparer les pièces endommagées avant d'utiliser l'outil électrique.
De nombreux accidents sont dus à des outils électriques mal entretenus.
f) Maintenir les outils de coupe aiguisés et propres.
Des outils de coupe bien entretenus, aux arêtes de coupe aiguisées, se coincent moins et sont plus faciles à guider.
g) Utiliser l'outil électrique, les accessoires, les outils d'insertion, etc. conformément à ces instructions. Tenir compte des conditions de travail et de l'activité à réaliser.
Toute utilisation des outils électriques dans des buts autres que ceux prévus peut entraîner des situations de danger.
h) Veiller à ce que les poignées et leurs surfaces de préhension soient sèches, propres et exemptes d'huile et de graisse.
Des poignées et surfaces de préhension de poignées glissantes compromettent la sécurité d'utilisation et de contrôle de l'outil électrique dans les situations inattendues.
5) Entretien
a) Ne confier la réparation de l'outil électrique qu'à des spécialistes qualifiés et utiliser uniquement des pièces de rechange d'origine.
Ainsi, la sécurité de l'outil électrique est maintenue.
Avertissement!
Pendant son fonctionnement, cet outil électrique génère un champ électromagnétique. Ce champ peut dans certaines circonstances nuire aux implants médicaux actifs ou passifs. Pour réduire les risques de blessures graves voire mortelles, nous recommandons aux personnes porteuses d'implants médicaux de consulter leur médecin, ainsi que le fabricant de leur implant avant d'utiliser l'outil électrique.
Instructions de sécurité pour les scies à onglets
a) Les scies à onglets sont destinées à couper le bois ou des produits assimilés et ne peuvent pas être utilisées avec un disque à tronçonner pour la coupe de matériaux ferreux tels que des barres, tiges, boulons, etc. La poussière abrasive provoque le grippage des pièces mobiles telles que le protecteur de lame. Les étincelles générées par une coupe abrasive provoquent l'inflammation du protecteur de lame, de l'insert de table et des autres éléments en plastique.
b) Utilisez dans la mesure du possible des presseurs pour maintenir la pièce. Lors du maintien de la pièce à la main, il faut toujours placer la main à une distance d'au moins 100 mm de chaque côté de la lame de scie. N'utilisez pas cette scie pour couper des pièces qui sont trop petites pour pouvoir être maintenues en toute sécurité ou tenues à la main. Une main placée trop près de la lame de scie augmente le risque de blessure par contact avec la lame.
c) La pièce doit être fixe et serrée ou maintenue contre le guide et la table. Ne faites jamais avancer la pièce vers la lame ou sciez jamais "à main levée". Des pièces non maintenues ou mobiles peuvent être éjectées à des vitesses élevées et provoquer de ce fait des blessures.
d) Sciez la pièce en exerçant une pression sur la scie. Ne sciez pas la pièce en exerçant une traction sur la scie. Pour effectuer une coupe, levez la tête de scie et placez-la au-dessus de la pièce sans la couper, lancez le moteur, appuyez sur la tête de la scie et sciez la pièce en exerçant une pression sur la tête de la scie. Une opération de coupe tirante est susceptible de provoquer le déplacement de la lame de scie vers le dessus de la pièce et de propulser violemment ainsi la lame vers l'opérateur.
e) Ne laissez jamais votre main croiser la ligne de coupe prévue que ce soit devant ou derrière la lame de scie. Maintenir la pièce en la maintenant du côté droit de la lame de scie avec la main gauche ou inversement est très dangereux.
f) N'approchez jamais les mains de la partie arrière de la butée à une distance de moins de 100 mm de chaque côté de la lame de scie, afin de retirer des copeaux de bois, ou pour toute autre raison lorsque la lame tourne. Vous ris- quez de mal apprécier la distance entre votre main et la lame de scie et vous blesser gravement.
g) Examinez la pièce avant de la couper. Si la pièce est courbée ou gauchie, serrez-la en plaçant l'extérieur de la face courbée vers la butée. Veillez toujours à ce qu'il n'y ait pas d'espace entre la pièce, le butée et la table le long du trait de scie. Les pièces déformées ou gauchies peuvent tourner sur elles-mêmes ou se décaler et provoquer un blocage de la lame de scie en rotation lors de la coupe. La pièce ne doit comporter aucun clou ni aucun corps étranger.
h) N'utilisez pas la scie tant que la table n'est pas dégagée de tous les outils, de bois, etc., à l'exception de la pièce. Les petites chutes, les morceaux de bois détachés ou d'autres objets qui entreraient en contact avec la lame en rotation peuvent être éjectés à une vitesse élevée.
i) Ne coupez qu'une seule pièce à la fois. Plusieurs pièces empilées ne peuvent être serrées ou maintenues de manière appropriée et peuvent bloquer la lame ou se déplacer lors de la coupe.
j) Assurez-vous que la scie à onglets est placée sur une surface de travail plate et rigide avant utilisation. Une surface de travail late et rigide réduit le risque d'instabilité de la scie à onglets.
k) Planifiez votre travail. A chaque changement de réglage de l'angle de biseau ou d'onglet, assurez-vous que la butée réglable est réglée correctement afin de maintenir la pièce et n'entre pas en collision avec la lame ou le protecteur de lame. Sans mettre l'outil en "MARCHE" et sans aucune pièce placée sur la table, déplacez la lame de scie en simulant une coupe complète afin de vous assurer de l'absence de tout obstacle ou de tout risque de sectionnement de la butée.
1) En présence de pièces plus larges ou plus longues que le plateau de la table, installez des supports tels que des rallonges de table ou des servantes, par exemple, afin de supporter les correctement les pièces.
Des pièces plus longues ou plus larges que la table de la scie à onglets peuvent basculer si elles ne sont pas soutenues de manière sûre. Un basculement de la pièce sciée ou de la pièce à scier peut soulever le protecteur de lame ou la pièce coupée, ou être éjectée par la lame en rotation.
m) Ne demandez pas à une tierce personne de supporter la pièce ou de vous aider à la maintenir. Un support instable de la pièce peut entraîner le blocage de la lame ou le décalage de la pièce lors de la coupe, vous entraînant, de même que l'assistant, vers la lame en rotation.
n) La chute de la pièce coupée ne doit pas être poussée contre la lame de scie en rotation. Lorsqu'il y a peu d'espace, par exemple lors de l'utilisation de la butée parallèle, la chute peut se gripper contre la lame et être éjectée violemment.
o) Utilisez toujours un presseur ou un dispositif de serrage conçu pour maintenir correctement les matériaux ronds tels que les tiges ou les tubes. Les tiges ont tendance à rouler lors de leur coupe et à se gripper dans la lameen attirant votre main et la pièce vers la lame.
p) Laissez la lame atteindre sa vitesse maximale avant qu'elle n'entre en contact avec la pièce. Cela réduit le risque d'éjection de la pièce.
q) Lorsque la pièce ou la lame est coincée, arrêtez la scie à onglets. Attendez l'arrêt complet de toutes les parties mobiles et débranchez la prise de la source d'alimentation et/ou retirez la batterie. Dégagez ensuite le matériau coincé. Si vous continuez à scier lorsque la pièce est coincée Vosu risquez de perdre le contrôle de la scie ou d'endommager la scie à onglets.
r) Une fois la coupe achevée, relâchez l'interrupteur, abaissez la tête de la scie et attendez l'arrêt de la lame avant de retirer la pièce coupée. Il est dangereux d'approcher la main de la lame lorsqu'elle est encore en rotation.
s) Maintenez la poignée fermement lors de la réalisation d'une coupe partielle ou lorsque vous relâchez l'interrupteur avant que la tête de la scie ait été ramenée à sa position inférieure. Lors du freinage de la scie peut provoquer une saccade et faire descendre de la tête de la scie, provoquant de ce fait un risque de blessure.
Consignes de sécurité concernant le maniement des lames de scie
-
N'utilisez pas de lames de scie endommagées ou déformées.
-
N'utilisez pas de lames présentant des fissures. Mettez les lames présentant des fissures hors service. Il est interdit de les réparer.
-
N'utilisez pas de lames en acier rapide.
-
Contrôlez l'état des lames de scie avant d'utiliser la scie circulaire à onglet et radiale.
-
Veillez à choisir systématiquement une lame de scie correspondant au matériau à découper.
-
Utilisez uniquement les lames de scie déterminées par le fabricant. Les lames de scies destinées à la coupe du bois et de matériaux assimilés doivent impérativement être conformes à la norme EN 847-1.
-
N'utilisez pas de lames de scie en acier rapide fortement alliés (acier HSS).
-
Utilisez uniquement des lames de scie dont la vitesse maximale autorisée n'est pas inférieure à la vitesse de broche maximale de la scie circulaire à onglet et radiale. Elles devront en outre être adaptées au matériau à découper.
-
Respectez le sens de rotation de la lame de scie.
-
Ne remplacez la lame de scie que si vous êtes familiarisé avec son maniement.
-
Respectez la vitesse de rotation maximale. La vitesse de rotation maximale indiquée sur la lame ne doit pas être dépassée. Si une plage de vitesse de rotation est indiquée, respectez-la.
-
Éliminez les impuretés, la graisse, l'huile et l'eau des surfaces de serrage.
-
N'utilisez pas de bagues ou de douilles de réduction indépendantes pour réduire les alésages des lames de scie circulaire.
-
Veillez à ce que les bagues de réduction fixées servant à sécuriser la position de la lame présentent le même diamètre et soient égales à au moins 1/3 du diamètre de coupe.
-
Veillez à ce que les bagues de réduction fixées soient parallèles les unes aux autres.
-
Manipulez les lames avec prudence. Conservez-les de préférence dans leur emballage d'origine ou dans des protections spéciales. Portez des gants pour une prise en main plus sûre et pour réduire encore le risque de blessures.
-
Avant d'utiliser les lames, veillez à ce que tous les dispositifs de protection soient bien fixés.
-
Avant utilisation, assurez-vous que la lame de scie que vous utilisez satisfait aux exigences techniques de cette scie circulaire à onglet et radiale et qu'elle est correctement fixée.
- Utilisez la lame de scie fournie exclusivement pour scier du bois et jamais pour scier du métal.
- Utilisez exclusivement des lames dont le diamètre correspond aux indications apposées sur la scie à onglet.
- Utilisez des supports supplémentaires pour maintenir la pièce en position stable lorsque nécessaire.
- Les supports de pièces rétractables doivent toujours être utilisés et fixés pendant le travail.
- Remplacez les inserts de table usagés!
- Évitez une surchauffe des dents de la lame de scie.
- Évitez que le plastique fonde lors de la coupe de matériaux en plastique.
Pour ce faire utilisez des lames de scie appropriées. Remplacez les lames de scie usées ou endommagées à temps.
Si la lame de scie surchauffe, arrêtez la machine.
Laissez la lame de scie refroidir avant de continuer à travailler avec la machine.

Ne regardez pas en direction du faisceau
Laser de classe 2

Protégez-vous et protégez votre environnement en appliquant des mesures de prévention des accidents adaptées !
- Ne fixez pas le rayon laser avec vos yeux sans protection.
- Ne regardez jamais directement dans le faisceau laser.
- Le faisceau laser ne doit jamais être dirigé vers des surfaces réverbérantes, ni vers des animaux ou des personnes. Même un faisceau laser de faible puissance peut provoquer des dommages aux yeux.
- Attention! - si vous procédez autrement qu'en suivant les présentes recommandations, il y un risque d'exposition dangereuse au faisceau laser.
-
N'ouvrez jamais le module du laser. Une exposition fortuite pourrait se produire.
-
Le laser ne doit pas être échangé contre un autre type de laser.
- Les réparations du laser ne peuvent être effectuées que par le fabricant du laser ou un représentant agréé.
Risques résiduels
La machine est construite en l'état des connaissances techniques actuelles et selon les règles techniques de sécurité reconnues. Toutefois, des risques résiduels peuvent subsister lors de son utilisation.
- Danger pour la santé dû au courant électrique lors de l'utilisation de câbles de raccordement électriques non conformes.
- Malgré la mise en application de toutes les mesures préventives, des risques résiduels non évidents peuvent subsister.
- Les risques résiduels peuvent être minimisés en observant les consignes de sécurité, en respectant l'utilisation conforme ainsi que les consignes du manuel d'utilisation.
- Ne surchargez pas la machine inutilement : une pression trop importante lors du sciage endommage rapidement la lame de scie, ce qui peut nuire à la précision de coupe et aux performances de la machine lors de son utilisation.
- Lors du sciage de plastique, utilisez toujours des presseurs : les pièces à scier doivent toujours être fixées entre les presseurs.
- Évitez toute mise en service impromptue de la machine: lors de l'introduction de la fiche dans la prise, la touche de mise en marche ne doit pas être actionnée.
- Utilisez la lame recommandée dans le présent manuel. Votre scie conservera ainsi des performances optimales.
- Faites en sorte de ne pas placer vos mains dans la zone de coupe si la machine est en cours de fonctionnement.
- Avant d'entreprendre une opération de réglage ou d'entretien, relâchez la touche de la poignée et débranchez la machine.
6. Caractéristiques techniques
Moteur à courant alternatif ..... 220 - 240 V\~ 50Hz
Puissance S1*...... 1700 Watt
Type de service.... S6 15%* 2000W
Vitesse de rotation à vide n _0
-
Rapport 3200 min ^-1
-
Rapport 4500 min ^-1
Lame de scie au carbure....ø 216 x ø 30 x 2 mm Nombre de dents....24
Largeur maximum des dents de
la lame de scie....3 mm
Plage de rotation ....-45° / 0°/ +45°
Coupe d'onglet....0° bis 45° vers la gauche
Largeur de coupe à 90°....340 x 65 mm
Largeur de coupe à 45°....240 x 65 mm
Largeur de coupe à 2 x 45°
(coupe d'onglet double) 240 x 38 mm
Classe de protection .....II / ☐
Poids....env. 12,2 kg
Classe du laser....2
Longueur d'ondes du laser 650 nm
Puissance laser .... < 1 mW
Sous réserve de modifications techniques!
* Type de service S6, service périodique à charge intermittente. Le fonctionnement comporte une durée de mise en route, une durée de fonctionnement à régime constant et une durée de fonctionnement à vide. Le cycle de fonctionnement est de 10 minutes, la durée de fonctionnement effective est de 15% du cycle.
La pièce à scier doit avoir une hauteur de 3 mm et une largeur de 10 mm au minimum.
Veillez à ce que la pièce à scier soit toujours fixée avec le dispositif de serrage.
Bruit
Les valeurs du bruit émis ont été déterminées conformément à la norme EN 62841-1.
Niveau de pression acoustique L _pA ......94B
Incertitude K_pA 3 dB
Niveau de puissance acoustique L _WA 107 dB
Incertitude K_WA 3 dB
Portez une protection auditive.
Les nuisances sonores peuvent entraîner une perte d'audition.
Les valeurs d'émission de bruit ont été mesurées selon un processus d'essai normalisé et peuvent servir à comparer les valeurs d'un outil électrique à un autre.
Les valeurs d'émission de bruit indiquées peuvent également servir à évaluer préalablement les risques encourus lors de l'exposition.
Avertissement:
- Lors de l'utilisation réelle de l'outil électrique, les valeurs d'émission de bruit peuvent différer des valeurs indiquées en fonction de l'utilisation de l'outil électrique et particulièrement en fonction du matériau usiné.
- Essayez de réduire les contraintes au maximum. Par exemple en limitant la durée du travail. Il faut tenir compte de l'ensemble du cycle (par exemple, les temps pendant lesquels la machine est arrêtée et les temps pendant lesquels, la machine est en fonction mais tourne à vide).
7. Avant la mise en service
- Ouvrez l'emballage et sortez-en la machine soigneusement.
- Retirez les matériaux d'emballage ainsi que les sécurités mises en place pour le transport (le cas échéant).
• Vérifiez que les fournitures sont complètes.
- Inspectez l'outil et les accessoires, assurez-vous qu'il n'y a pas eu de dommages liés au transport.
- Conservez l'emballage jusqu'à la fin de la période de garantie, si possible.
ATTENTION
L'appareil et les matériaux d'emballage ne sont pas des jouets ! Les enfants ne doivent en aucun cas jouer avec les sacs en plastique, films d'emballage et pièces de petite taille ! Il y a un risque d'ingestion et d'asphyxie !
- La machine doit être mise en place de façon à être stable. Fixez la machine en utilisant les orifices de la table de scie fixe (15) à l'aide de 4 vis (non comprises dans la livraison) sur un établi, un support ou autre.
- L'étrier anti-basculement (35) doit être complètement sorti et bloqué à l'aide de la clé Allen.
- Réglez la vis de réglage (36) sur le niveau du plateau, pour éviter tout basculement de la machine.
- Avant la mise en service, les protections et dispositifs de sécurité doivent être montés dans les règles de l'art.
- La lame de scie doit pouvoir tourner librement.
- Veillez aux corps étrangers présents dans les bois de récupération, comme par exemple, les clous et vis, etc.
- Avant d'actionner l'interrupteur marche / arrêt, assurez-vous que la lame de scie est montée correctement. Les éléments mobiles doivent fonctionner librement.
- Avant le raccordement, vérifiez si les données de la plaque signalétique correspondent bien aux données du réseau.
7.1 Vérification de la mobilité du dispositif de sécurité de protection de la lame (5)
Le protecteur de lame protège d'un contact avec la lame et des projections de sciures rotation.
Vérification du fonctionnement.
Pour ce faire abaissez la tête de la scie vers le bas :
- Le protecteur de lame doit découvrir la lame lorsque l'on abaisse la tête de la scie, sans toucher d'autre élément.
- Lorsque l'on relève la tête de la scie, le protecteur de lame de scie doit recouvrir automatiquement la lame.
8. Montage et utilisation
Attention!
Avant la mise en service, montez impérativement l'appareil en entier !
8.1 Assemblage de la scie circulaire à onglet et radiale (Fig. 1, 2, 4, 5, 21)
- Pour régler le plateau (14), rabattez la poignée d'arrêt (11) vers le haut et tirez le levier d'encliquetage (34) avec l'aiguille vers le haut.
- Faites tourner le plateau (14) et l'aiguille (12) sur la mesure d'angle souhaitée de l'échelle (13). Pour bloquer le réglage, rabattez la poignée d'arrêt (11) vers le bas.
- En appuyant légèrement sur la tête de la machine (4) tout en tirant l'arrêt de sécurité (23) du support-moteur, la scie est déverrouillée de sa position inférieure.
- Relevez la tête de la machine (4).
- Les presseurs (7) peuvent être fixés aussi bien à gauche qu'à droite sur la table de scie fixe (15). Insérez les presseurs (7) dans les orifices prévus à l'arrière de la butée (16) et bloquez-les à l'aide des boutons moletés (7a).
- La touche de verrouillage rapide (7b) permet d'adapter facilement la plaque de pression du dispositif de serrage (7) à la hauteur de la pièce.
- Pour les coupes de 0°- 45° le presseur (7) ne peut être positionné que d'un côté (à droite) (Voir Fig. 11-12).
- La tête de machine (4) peut être inclinée vers la gauche de 45° au maximum en desserrant la vis de blocage (22).
- Pendant le travail, les supports de pièce rétractables (8) doivent toujours être fixés et utilisés. Réglez-les à la bonne position en desserrant la vis de blocage
(9) et resserrez cette vis de blocage (9) fermement après avoir effectué le réglage.
8.2 Réglage de précision de la butée pour coupe à 90° (Fig. 1, 2, 5, 6)
L'équerre ne fait pas partie de la livraison.
- Abaissez la tête de la machine (4) et fixez-la à l'aide de l'arrêt de sécurité (23).
• Desserrez la vis de blocage (22). - Placez l'équerre (A) contre la lame de scie (6) et le plateau tournant (14).
- Desserrez l'écrou de sécurité (26a).
- Tournez la vis de réglage (26) jusqu'à ce que l'angle entre la lame de scie (6) et le plateau tournant (14) soit de 90°.
- Resserrez l'écrou de sécurité (26a).
- Vérifiez ensuite la position de l'affichage de l'angle, au besoin, desserrez le pointeur (19) à l'aide d'un tournevis cruciforme, placez-le à la position 0° de la graduation angulaire (18) et resserrez la vis de maintien.
8.3 Coupe à 90° et plateau tournant à 0° (Fig. 1, 2, 7)
Lors de largeurs de coupe inférieures ou égales à environ 100 mm, la fonction radiale de la scie peut être bloquée à l'aide de la vis de blocage (20) en position arrière. Dans cette position, la machine peut fonctionner en mode pendulaire. Pour une largeur de coupe supérieure à 100 mm, il convient de veiller à ce que la vis de blocage (20) soit desserrée et à ce que la tête de machine (4) soit mobile dans le sens radial.
Attention!
Les butées mobiles (16a) doivent être fixées à leur position intérieure pour effectuer les coupes pendulaires à 90°.
- Desserrez les vis de blocage (16b) des butées mobiles (16a) et faites coulisser les butées mobiles (16a) vers l'intérieur.
- Les butées mobiles (16a) doivent être bloquées à leur position intérieure de façon à ce que l'écart entre les butées (16a) et la lame de scie (6) soit de 8 mm maximum.
- Avant d'effectuer une coupe, vérifiez qu'il n'y a pas de collision possible entre la lame de scie (6) et la butée mobile (16a).
• Resserrez les vis de blocage (16b). - Placez la tête de la machine (4) en position haute.
-
Poussez la tête de la machine (4) vers l'arrière avec la poignée (1) et fixez-la éventuellement à cette position. (en fonction de la largeur de coupe)
-
Placez le bois à couper contre le rail de butée (16) et sur le plateau tournant (14).
- Fixez la pièce de bois à l'aide des presseurs (7) sur la table de scie fixe (15) afin d'éviter qu'elle ne se déplace pendant la coupe.
- Déverrouiller la commande de blocage (3) et actionner sur l'interrupteur On/Off pour mettre le moteur en marche.
- Lorsque le guidage radial (21) est bloqué: déplacez la tête de la machine (4) à l'aide de la poignée (1) lentement et avec une légère pression vers le bas, jusqu'à ce que la lame de scie (6) coupe la pièce.
- Lorsque le guidage radial (21) n'est pas bloqué: tirez la tête de la machine (4) complètement vers l'avant. Abaissez la poignée (1) lentement et complètement vers le bas en opérant un mouvement régulier avec une légère pression. Poussez à présent la tête de machine (4) lentement et régulièrement complètement vers l'arrière jusqu'à ce que la lame de scie (6) ait complètement coupé la pièce.
- Après avoir terminé la coupe, replacez la tête de la machine en position haute, de repos et relâchez l'interrupteur Marche/Arrêt (2).
Attention!
Sous l'effet du ressort de rappel, la tête de la machine se déplace automatiquement vers le haut, ne relâchez pas la poignée (1) après la fin de la coupe, mais relevez-la lentement vers le haut en appliquant une légère contre-pression.
8.4 Coupe à 90° et plateau tournant orienté entre 0° et 45° (Fig. 1, 7, 8)
La scie circulaire à onglet et radiale permet de réaliser des coupes de biais vers la gauche et vers la droite de 0° à 45°.
Attention!
La butée mobile (16a) doit être fixée vers l'intérieur pour les coupes à 90°.
- Desserrez la vis de blocage (16b) de la butée mobile (16a) et poussez la butée mobile (16a) vers l'intérieur.
- Les butées mobiles (16a) doit être bloquée de manière à ce que l'écart entre la butée (16a) et la lame de scie (6) soit de 8 mm au minimum.
- Avant de procéder à la coupe, vérifiez qu'il n'existe aucun risque de collision entre la butée (16a) et la lame de scie (6).
• Resserrez la vis de blocage (16b). -
Desserrez la poignée d'arrêt (11), si celle-ci est serrée, tirez le levier d'encliquetage (34) avec l'aiguille vers le haut et réglez le plateau (14) sur l'angle souhaité.
-
La position du pointeur (12) du plateau tournant doit correspondre à la mesure d'angle souhaitée sur la graduation (13) de la table de scie fixe (15).
- Resserrez la poignée d'arrêt (11) pour fixer le plateau (14).
• Effectuez la coupe comme décrit au point 8.3.
8.5 Réglage de précision de la butée pour coupe d'onglet à 45° (Fig. 1, 2, 5, 9, 10)
L'équerre ne fait pas partie de la livraison.
- Abaissez la tête de la machine (4) et fixez-la à l'aide de l'arrêt de sécurité (23).
- Fixez le plateau tournant (14) en position 0^ .
Attention!
Les butées mobiles (16a) doiventt être fixées à leur position extérieure pour effectuer les coupes de biais (tête de la machine inclinée) (côté gauche).
- Desserrez la vis de blocage (16b) de la butée mobile (16a) et faites coulisser la butée mobile (16a) vers l'extérieur.
- La butée mobile (16a) doit être fixée à sa position intérieure de façon à ce que l'écart entre la butée (16a) et la lame de scie (6) soit au minimum de 8 mm.
- Les butées mobiles (16a) doivent se trouver à leur position intérieure (côté droit).
- Avant d'effectuer une coupe, vérifiez qu'il n'y a pas de collision possible entre la lame de scie (6) et la butée mobile (16a).
- Desserrez la manette de blocage (22) et à l'aide de la poignée (1), inclinez la tête de la machine (4) à 45° vers la gauche.
- Placez l'équerre 45° (B) contre la lame de scie (6) et le plateau tournant (14).
- Desserrez l'écrou de sécurité (27a) et déplacez la vis de réglage (27) jusqu'à ce que l'angle entre la lame de scie (6) et le plateau tournant soit parfaitement à 45°.
- Resserrez l'écrou de sécurité (27a).
- Vérifiez ensuite la position de l'affichage de l'angle, au besoin, desserrez le pointeur (19) à l'aide d'un tournevis cruciforme, placez-le à la position des 45° de la graduation angulaire (18) et resserrez la vis de maintien.
8.6 Coupe de biais de 0° à 45° et plateau tournant à 0° (Fig. 1, 2, 11)
La scie circulaire à onglet et radiale permet de réaliser des coupes d'onglet vers la gauche de 0° à 45° par rapport à la surface de travail.
Attention!
Les butées mobiles (16a) doivent être fixées à leur l'position extérieure pour effectuer les coupes de biais (tête de la machine inclinée) (côté gauche).
- Desserrez la vis de blocage (16b) de la butée mobile (16a) et faites coulisser la butée mobile (16a) vers l'extérieur.
- La butée mobile (16a) doit être fixée à sa position intérieure de façon à ce que l'écart entre la butée (16a) et la lame de scie (6) soit au minimum de 8 mm.
- Les butées mobiles (16a) doivent se trouver à leur position intérieure(côté droit).
- Avant d'effectuer une coupe, vérifiez qu'il n'y a pas de collision possible entre la lame de scie (6) et la butée mobile (16a)
• Resserrez la vis de blocage (16b). - Placez la tête de machine (4) à sa position supérieure.
• Fixez le plateau tournant (14) en position 0°. - Desserrez la manette de blocage (22) et à l'aide de la poignée (1), inclinez la tête de machine (4) vers la gauche jusqu'à ce que le pointeur (19) indique angle désiré sur la graduation (18).
- Resserrez la manette de blocage (22) à fond.
• Réalisez la coupe comme décrit au point 8.3.
8.7 Coupe de biais de 0° à 45° et d'onglet, plateau tournant de 0° à 45° (Fig. 2, 4, 12)
La scie circulaire à onglet et radiale permet de réaliser des coupes d'onglet vers la gauche de 0° à 45° par rapport à la surface de travail et simultanément de 0° à 45° par rapport au rail de butée (coupe à double onglet).
Attention!
Les butées mobiles (16a) doivent être fixées à leur position extérieure pour effectuer les coupes de biais (tête de la machine inclinée) (côté gauche).
- Desserrez la vis de blocage (16b) de la butée mobile (16a) et faites coulisser la butée mobile (16a) vers l'extérieur.
- La butée mobile (16a) doit être fixée à sa position intérieure de façon à ce que l'écart entre la butée (16a) et la lame de scie (6) soit au minimum de 8 mm.
- Avant de procéder à la coupe, vérifiez qu'il n'existe aucun risque de collision entre la butée (16a) et la lame de scie (6).
• Resserrez la vis de blocage (16b). - Placez la tête de la machine (4) en position haute.
- Rabattez la poignée d'arrêt (11) vers le haut pour desserrer le plateau (14).
-
Placez le plateau tournant (14) à l'angle souhaité (à ce sujet, voir aussi le point 8.4).
-
Rabattez la poignée d'arrêt (11) vers le bas pour fixer le plateau (14).
• Desserrez la manette de blocage (22). - A l'aide de la poignée(1) inclinez la tête de la machine (4)vers la gauche à l'angle souhaité (voir également le point 8.6 à ce sujet).
• Resserrez la vis de blocage (22) à fond. - Réalisez la coupe comme décrit au point 8.3.
8.8 Limitation de la profondeur de coupe (Fig. 3, 13)
- Cette vis (24) permet de régler en continu la profondeur de coupe. Desserrez pour ce faire l'écrou moleté (24a) au niveau de la vis (24). Réglez la profondeur de coupe désirée en vissant ou en dévissant la vis (24). Resserrez ensuite l'écrou moleté (24a) au niveau de la vis (24).
- Contrôlez le réglage en effectuant une coupe d'essai.
8.9 Sac collecteur de sciure (Fig. 1, 20)
La scie est équipée d'un sac collecteur (17) pour la sciure.
Attention!
Le sac collecteur de sciure doit uniquement être utilisé pour les découpes de bois et matériaux similaires !
Rapprochez les extrémités du collier-ressort du sac collecteur de sciure et placez-le sur l'embouchure de l'embout situé à l'arrière du moteur.
Le sac collecteur de sciure (17) peut être vidé grâce à une fermeture à glissière située sur sa face arrière.
Raccordement à un dispositif d'aspiration indépendant
- Raccordez le tuyau à l'embouchure d'aspiration de poussière.
- Le dispositif d'aspiration doit être adapté au matériau usiné.
- Pour aspirer les poussières particulièrement nocives ou cancérigènes, utilisez un dispositif d'aspiration spécial.
8.10 Remplacement de la lame de scie (Fig. 1, 2, 14-16)
Débranchez la fiche de la prise de courant du secteur !
Attention!
⚠ Utilisez la lame de scie adaptée au matériau à scier.
⚠ Utilisez uniquement des lames de scie correspondant aux données de la machine en matière de diamètre d'alésage et de trait de scie maximal de la lame.
⚠ Utilisez uniquement des lames de scie dont la vitesse de rotation est au moins aussi élevée que celle indiquée sur la machine.
Portez des gants de protection pour changer la lame de scie ! Risque de blessure !
- Relevez la tête da la machine (4) vers le haut et bloquez-la à l'aide de l'arrêt de sécurité (23).
- Rabattez le protecteur de lame (5) vers le haut.
- Avec une main, placez la clé Allen (C) sur la vis de bride (28).
- Maintenez le blocage de l'arbre de scie (30) enfoncé et tournez lentement la vis de bride (28) dans le sens des aiguilles d'une montre. Après un tour au maximum le dispositif de blocage de scie (30) s'encliquette.
- Desserrez à présent, avec un peu plus de force, la vis de bride (28) en la tournant dans le sens des aiguilles d'une montre.
- Tournez la vis de bride (28) pour la sortir complétement et retirez la bride extérieure (29).
- Enlevez la lame de scie (6) de la bride intérieure (31) en la tirant vers le bas et retirez-la.
- Nettoyez minutieusement la vis de bride (28), la bride extérieure (29) et la bride intérieure (31).
- Placez la nouvelle lame de scie (6) en procédant dans l'ordre inverse et serrez-la à fond.
- Attention!
L'inclinaison des dents doit correspondre au sens de la flèche située sur le carter, autrement dit au sens de rotation de la lame de scie (6).
- Avant de continuer le travail, vérifiez que le fonctionnement des équipements de protection est correct.
- Attention!
Après chaque changement de lame de scie, il faut contrôler si la lame de scie (6) tourne bien librement sans toucher l'insert de table (10) lorsque la lame est en position verticale et lorsqu'elle est inclinée à 45°.
- Attention!
Le remplacement et le réglage de la lame de scie (6) doit être réalisé dans les règles de l'art.
8.11 Utilisation du laser (Fig. 17)
- Mise en marche:
Appuyez 1 x sur l'interrupteur Marche/ Arrêt du laser (33). Un faisceau laser est projeté sur la pièce qui indique exactement le trait de coupe.
- Arrêt:
Appuyez de nouveau sur l'interrupteur Marche/ Arrêt du laser (33).
8.12 Réglage du laser (Fig. 18)
Si le laser (32) n'indique plus correctement le trait de coupe, il peut être ajusté. Pour ce faire, ouvrez les vis (32b) et retirez le capot avant (32a). Desserrez les vis cruciformes (D) et réglez le laser en le poussant latéralement de façon à ce que le faisceau laser atteigne les dents de la lame de scie (6).
Après avoir ajusté et serré le laser, montez le capot avant et serrez à la main les deux vis (32b).
8.13 Modification de la vitesse (Fig. 17)
La scie possède 2 plages de vitesses :

- Pour utiliser la scie à une vitesse de 3200 tr/min. (métal), mettez le commutateur (38) en position I.
- Pour utiliser la scie à une vitesse de 4500 tr/min. (bois), mettez le commutateur (38) en position II.
9. Transport
- Serrez la poignée d'arrêt (11) pour verrouiller le plateau (14).
- Abaissez la tête de la machine (4) vers le bas et bloquez-la avec l'arrêt de sécurité (23). La scie est à présent verrouillée en position inférieure.
- Bloquez le guidage radial de la scie avec la vis de blocage du guidage radial (20) en position repoussée vers l'arrière.
- Portez la machine en la tenant par sa table fixe (15).
- Pour remettre la machine en place, procédez comme décrit au point 7.
- Pour stocker le câble, l'enrouler autour des deux supports (37). (Fig. 22)
10. Maintenance
⚠ Avertissement !
Avant tout réglage, entretien ou réparation, débranchez la fiche du secteur!
Mesures de maintenance générales
Essuyez de temps en temps la machine à l'aide d'un chiffon afin d'en éliminer la sciure et la poussière. Huilez les pièces mobiles une fois par mois pour pro-
longer la durée de vie de l'outil. Ne pas huiler le moteur.
Pour nettoyer le plastique, n'utilisez pas de produits corrosifs.
Nettoyage du protecteur de lame mobile (5)
Avant chaque utilisation, vérifiez si le protecteur de lame est encrassé.
Enlevez les éclats de bois et la sciure en utilisant un pinceau ou d'un autre outil approprié.
Remplacement de l'insert de table Danger!
Lorsque l'insert de table (10) est endommagé, il y a le risque que de petits éléments se coïncent entre l'insert et la lame de scie et la bloquent.
Remplacez immédiatement un insert de table endommagé !
-
Dévissez les vis de l'insert de table. Si nécessaire faites tourner le plateau tournant et inclinez la tête de la scie pour pouvoir accéder aux vis.
-
Enlevez l'insert de table.
-
Mettez le nouvel insert de table en place.
-
Revissez les vis de l'insert de table fermement.
Inspection des charbons (fig. 19)
En présence d'une machine neuve, vérifiez les charbons après les 50 premières heures de service ou lorsque de nouveaux charbons ont été mis en place. À l'issue du premier contrôle, procédez à un contrôle toutes les 10 heures de service.
Si le carbone est usé sur 6 mm ou si les ressorts ou le fil de connexion de dérivation sont brûlés ou endommagés, les deux charbons doivent être remplacés.
Si les charbons sont considérés comme utilisables après démontage, il est possible de les remonter.
Pour effectuer l'entretien des charbons, ouvrez les deux opercules (voir Fig. 19) en les tournant dans le sens anti-horaire. Enlevez les charbons et mettez les nouveaux charbons en place dans l'ordre inverse.
Informations concernant le service après-vente
Il faut tenir compte du fait que pour ce produit les pièces suivantes sont soumises à une usure liée à l'utilisation et sont donc des consommables non couverts par la garantie.
Pièces d'usure*: Charbons, lame de scie, insert de table, sac collecteur de sciure
*Ne font pas partie de l'ensemble de livraison !
Les pièces de rechange et accessoires sont disponibles auprès de notre centre de services. Pour ce faire, scannez le QR Code figurant sur la page d'accueil.
11. Stockage
Entreposez l'appareil et ses accessoires dans un lieu sombre, sec et à l'abri du gel. Cet emplacement doit être hors de portée des enfants. La température de stockage optimale se situe entre +5° et +30 °C.
Conservez l'outil électrique dans son emballage d'origine. Recouvrez l'outil électrique afin de le protéger de la poussière ou de l'humidité.
Conservez le manuel d'utilisation à proximité de l'outil électrique.
12. Raccordement électrique
Le moteur électrique installé est prêt à fonctionner une fois raccordé. Le raccordement correspond aux dispositions de la VDE et DIN en vigueur.
Le branchement au secteur effectué par le client ainsi que la rallonge électrique utilisée doivent correspondre à ces prescriptions.
- Le produit répond aux exigences de la norme EN 61000-3-11 et est soumis à des conditions de raccordement spéciales. Autrement dit, il est interdit de le brancher sur n'importe quel point de raccordement.
- L'appareil peut entraîner des variations de tension passagères lorsque le réseau n'est pas favorable.
- Le produit est exclusivement prévu pour l'utilisation aux points de raccordement
a) qui ne dépassent pas une impédance de réseau maximale autorisée de «Z» ou (Zmax = 0.382 Ω) b) qui ont une intensité admissible du courant permanent d'au moins 100 A par phase.
- En tant qu'utilisateur, vous devez vous assurer, si nécessaire en consultant votre électricien local, que le point de raccordement avec lequel vous voulez utiliser le produit, répond à l'une des deux exigences a) ou b).
Consignes importantes
En cas de surcharge du moteur, ce dernier s'arrête de lui-même. Après un temps de refroidissement (d'une durée variable), le moteur peut être remis en marche.
Câble d'alimentation électrique défectueux
Des détériorations de l'isolation sont souvent présentes sur les câbles de raccordement électriques.
Les causes peuvent en être :
- Des écrasements, si les câbles de raccordement passent par des fenêtres ou interstices de portes.
- Des pliures dues à une fixation ou à un cheminement incorrects des câbles de raccordement.
- Des ruptures si l'on a roulé sur le câble.
- Des détériorations de l'isolation dues à un arrachement hors de la prise murale.
- Des fissures dues au vieillissement de l'isolation. Des câbles de raccordement électriques endommagés de la sorte ne doivent pas être utilisés et, en raison de leur isolation défectueuse, sont mortellement dangereux.
Vérifiez régulièrement que les câbles de raccordement électriques ne sont pas endommagés. Lors du contrôle, veillez à ce que le câble de raccordement ne soit pas connecté au réseau.
Les câbles de raccordement électriques doivent correspondre aux dispositions VDE et DIN en vigueur. N'utilisez que des câbles de raccordement portant le marquage „H05VV-F“.
L'indication de la désignation du type sur le câble de raccordement est obligatoire.
Moteur à courant alternatif:
- La tension du réseau doit être de 220 - 240 V\~.
- Les conducteurs des rallonges d'une longueur maxi. de 25 m doivent avoir une section de 1,5 mm ^2 .
Type de raccordement X
Si le câble de raccordement au secteur de l'appareil est endommagé, il devra être remplacé par un nouveau câble de raccordement spécial, disponible chez le fabricant ou au service après-vente de ce dernier.
Les raccordements et réparations de l'équipement électrique doivent être réalisés par un électricien.
Pour toute question, veuillez indiquer les données suivantes :
- Type de courant du moteur
- Données figurant sur la plaque signalétique de la machine
13. Élimination et recyclage
Consignes relatives à l'emballage

Les matériaux d'emballage sont recyclables. Merci d'éliminer les emballages de manière respectueuse de l'environnement.
Consignes relatives à la loi allemande sur les appareils électriques et électroniques

Les appareils électriques et électroniques usagés ne doivent pas être jetés avec les ordures ménagères, mais éliminés séparément !
- Retirer les piles ou batteries amovibles usagées de manière non destructive avant de déposer vos déchets électroniques dans un point de collecte ! L'élimination des piles et batteries est réglementée par la loi allemande sur les piles.
- Les propriétaires et utilisateurs d'appareils électriques et électroniques sont légalement tenus de les rapporter à l'issue de leur utilisation.
- Il incombe à l'utilisateur final de supprimer ses données à caractère personnel enregistrées sur l'appareil usagé !
- Le symbole représentant une poubelle barrée signifie que les appareils électriques et électroniques ne doivent pas être jetés avec les ordures ménagères.
- Les appareils électriques et électroniques peuvent être gratuitement déposés :
- Dans les points de collecte et d'élimination publics (dépôts municipaux p. ex.)
- Dans les points de vente d'appareils électroniques (sur place ou en ligne) si le distributeur est tenu de les reprendre ou propose ce service.
- Vous pouvez déposer jusqu'à trois appareils électroniques usagés dont les bords ne dépassent pas 25 centimètres de longueur auprès du fabricant ou d'un point de collecte agréé situé près de chez vous sans acheter de nouvel appareil.
- Pour plus de détails concernant les conditions de reprise des fabricants et distributeurs, contactez le service client correspondant.
- En cas de livraison d'un nouvel appareil électronique à un consommateur privé par le fabricant, le fabricant peut accepter de reprendre l'appareil électronique usagé gratuitement sur demande de l'utilisateur final. Pour en être sûr, contactez le service client du fabricant.
- Ces déclarations ne s'appliquent qu'aux appareils vendus et installés dans les pays membres de l'Union européenne et visés par la directive européenne 2012/19/UE. D'autres dispositions d'élimination des appareils électriques et électroniques usagés peuvent s'appliquent dans les pays hors de l'Union européenne.
14. Dépannage
| Problème Cause possible Solution | ||
| Le moteur ne fonctionne pas | Moteur, câble ou connecteur défectueux, fusible secteur déclenché | Faites vérifier la machine par un spécialiste. Ne jamais réparer le moteur vous-même. Danger ! Contrôlez les fusibles, remplacez-les au besoin |
| Le moteur fonctionne lentement et n'atteint pas la vitesse de service. | Tension trop faible, bobinages endommagés, condensateur grillé | Faites contrôler la tension par votre fournisseur en électricité. Faites contrôler le moteur par un spécialiste. Faites remplacer le condensateur par un spécialiste. |
| Le moteur est trop bruyant | Bobinages endommagés, moteur défectueux | Faites contrôler le moteur par un spécialiste. |
| Le moteur ne fonctionne pas à plein régime. | Circuit de l'installation électrique surchargé (lampes, autres moteurs, etc.) | N'utilisez aucun autre appareil ou moteur sur le même circuit électrique. |
| Le moteur surchauffe facilement. | Surcharge du moteur, refroidissement insuffisant du moteur | Evitez la surcharge du moteur lors de la coupe, éliminez la poussière du moteur pour assurer un refroidissement optimal du moteur. |
| Le trait de scie n'est pas nette et pas droite | Lame de scie émoussée, forme des dents inadaptée à l'épaisseur du matériau | Ré-affûtez la lame de scie ou utilisez une lame adaptée |
| La pièce sciée est cassée ou présente des éclats | Pression sur la pièce trop élevée lors de la coupe ou lame de scie inadaptée | Utilisez une lame de scie adaptée |
Déclaration de conformité UE
CE
Scheppach GmbH, Günzburger Str. 69, D-89335 Ichenhausen
| DE | erklärt folgende Konformität gemäß EU-Richtlinie und Normen für den Artikel |
| GB | hereby declares the following conformity under the EU Directive and standards for the following article |
| FR | déclare la conformité suivante selon la directive UE et les normes pour l'article |
| IT | dichiara la seguente conformità secondo le direttive e le normative UE per l'articolo |
| ES | declara la conformidad siguiente según la directiva la UE y las normas para el artículo |
| PT | declara o seguinte conformidade com a Directiva da UE e as normas para o seguinte artigo |
| NL | verklaart hierbij dat het volgende artikel voldoet aan de daar-op betrekking hebbende EG-richtlijnen en normen |
Marke / Brand / Marque:
Art.-Bezeichnung:
Article name:
Nom d'article:
Le fabricant assume seul la responsabilité d'établir la présente déclaration de conformité.
L'appareil décrit ci-dessus dans la déclaration est conforme aux réglementations de la directive 2011/65/EU du Parlement Européen et du Conseil du 8 juin 2011 visant à limiter l'utilisation de substances dangereuses dans la fabrication des appareils électriques et électroniques.
Déclaration de conformité UE
CE
Scheppach GmbH, Günzburger Str. 69, D-89335 Ichenhausen
Le fabricant assume seul la responsabilité d'établir la présente déclaration de conformité.
L'appareil décrit ci-dessus dans la déclaration est conforme aux réglementations de la directive 2011/65/EU du Parlement Européen et du Conseil du 8 juin 2011 visant à limiter l'utilisation de substances dangereuses dans la fabrication des appareils électriques et électroniques.
Déclaration de conformité UE
CE
Scheppach GmbH, Günzburger Str. 69, D-89335 Ichenhausen
| DE | erklärt folgende Konformität gemäß EU-Richtlinien und Normen für den Artikel | FI | vakuuttaa täten, että seuraava tuote täyttää ala esitetyt EU-direktiivit ja standardit |
| GB | hereby declares the following conformity under the EU Directive and standards for the following article | SE | försäkrar härmed följande överensstämmelse enligt EU-direktiv och standarder för följande artikeln |
| EE | kinnitab käesolevaga nimetatud toote vastavust märgitud EL direktiividele ja standarditele | DK | erklærer hermed, at fölgende produkt er i overensstemmelse med nedenstående EUdirektiver og standarder |
| LT | pareiškia, taip atitiktis pagal ES direktyvos ir standartai šj straipsnj | NO | erklærer herved fölgende samsvar under EU-direktiv og standarder for fölgende artikkel |
| LV | apliecina šādu saskaņā ar ES direktīvu atbilstības un standarti šādu rakstu | ||
Marke / Brand / Marque: SCHEPPACH
Le fabricant assume seul la responsabilité d'établir la présente déclaration de conformité.
L'appareil décrit ci-dessus dans la déclaration est conforme aux réglementations de la directive 2011/65/EU du Parlement Européen et du Conseil du 8 juin 2011 visant à limiter l'utilisation de substances dangereuses dans la fabrication des appareils électriques et électroniques.
Les défauts visibles doivent être signalés au plus tard 8 jours après la réception de la marchandise, sans quoi l'acheteur perd tout droit au dédommagement. Nous garantissons nos machines, dans la mesure où elles sont utilisées de façon conforme, pendant la durée légale de garantie à compter de la réception, sachant que nous remplaçons gratuitement toute pièce de la machine devenue inutilisable du fait d'un défaut de matière ou d'usinage durant cette période. Toutes les pièces que nous ne fabriquons pas nous-mêmes ne sont garanties que si nous avons la possibilité d'un recours en garantie auprès des fournisseurs respectifs. Les frais de main d'œuvre occasionnés par le remplacement des pièces sont à la charge de l'acquéreur. Tous droits à rédhibition et toutes prétentions à une remise ainsi que tous autres droits à dommages et intérêts sont exclus





Achtung! - LaserstrahlungNicht in den Strahl blicken!Laser Stelle 2Leaseurierung des US EN 1990/1991in € 65 m. 2, 4, 100
