GEBRUIKSAANWIJZING HM90MP SCHEPPACH

Afkort-, trek- en verstekzaagVertaling van de originele gebruikshandleiding

Verklaring van de symbolen op het product Het gebruik van symbolen in deze handleiding is bedoeld om uw aandacht te vestigen op eventuele risico‘s. De veiligheidssymbolen en de bijbehorende uitleg moeten goed worden begrepen. De waarschuwingen zelf voorko- men geen risico‘s en kunnen de juiste maatregelen betre󰀨ende ongevallenpreventie niet vervangen. Lees voorafgaand aan de inbedrijfstelling de gebruikshandleiding en de veiligheidsvoor- schriften! Draag een veiligheidsbril! Draag gehoorbescherming! Bescherm de luchtwegen bij stofontwikkeling! Let op! Gevaar voor letsel! Raak het draaiende zaagblad niet aan! Let op! Laserstraling Beschermingsklasse II (dubbel geïsoleerd) Waarschuwingen en veiligheidsvoorschriften in acht nemen! Het product voldoet aan de geldende EU-bepalingen. Het product voldoet aan de geldende Servische richtlijnen.www.scheppach.com

2. Beschrijving van het toestel (afb. 1-22) ............................................................. 77

Aan het apparaat mogen alleen personen werken, die voor het gebruik van het apparaat geïnstrueerd en over de daarmee verbonden gevaren geïnformeerd zijn. De vereiste minimumleeftijd moet aangehouden worden. Naast de in deze gebruikshandleiding opgenomen vei- ligheidsvoorschriften en de bijzondere voorschriften van uw land moet u de algemeen erkende technische voorschriften in acht nemen voor de werking van ma- chines van hetzelfde type. Wij kunnen niet aansprakelijk worden gesteld voor on- gevallen of schade, veroorzaakt door niet-naleving van deze handleiding of de veiligheidsvoorschriften.

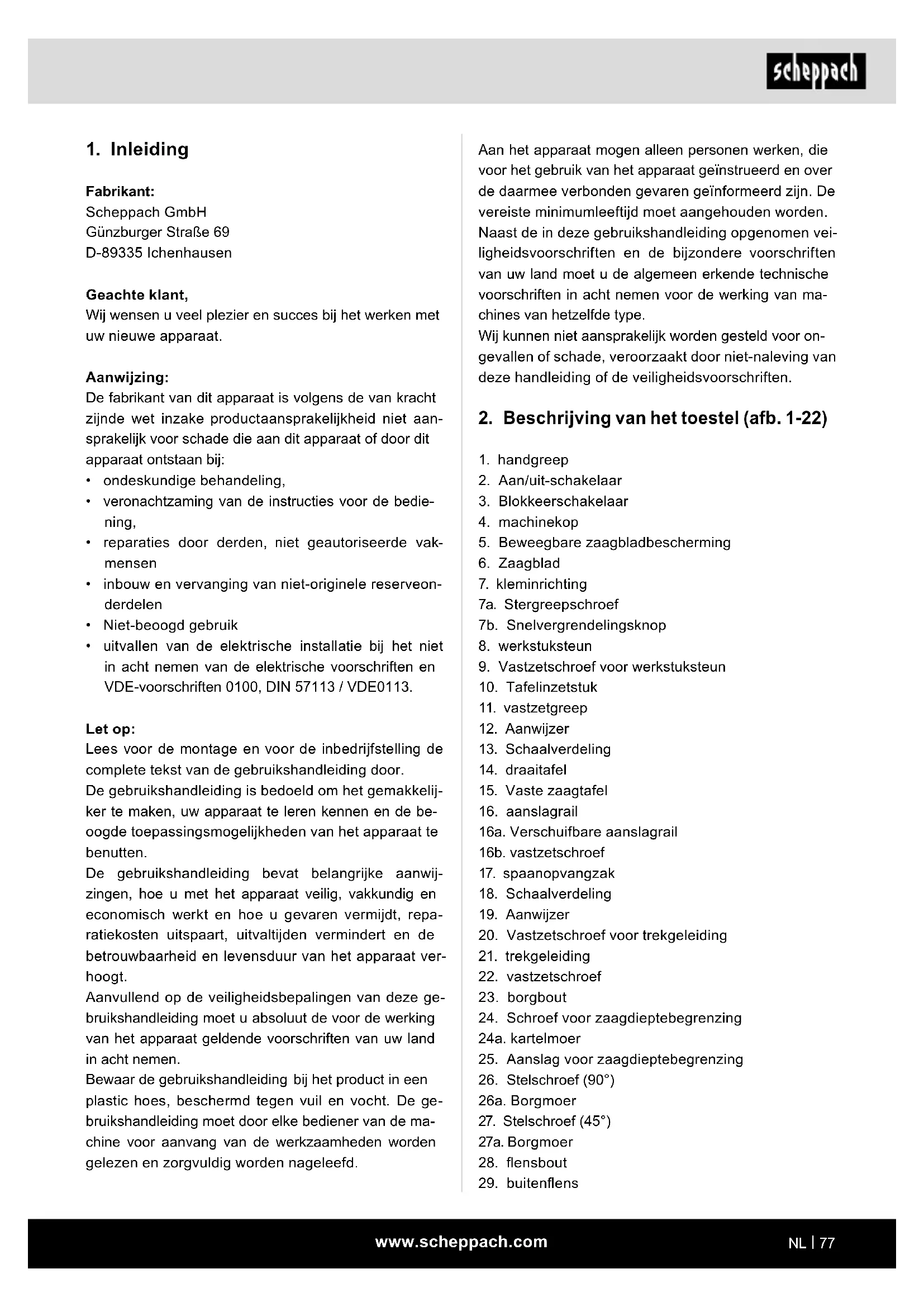

2. Beschrijving van het toestel (afb. 1-22)

2. Aan/uit-schakelaar

9. Vastzetschroef voor werkstuksteun

16a. Verschuifbare aanslagrail 16b. vastzetschroef

20. Vastzetschroef voor trekgeleiding

24. Schroef voor zaagdieptebegrenzing

25. Aanslag voor zaagdieptebegrenzing

Fabrikant: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Geachte klant, Wij wensen u veel plezier en succes bij het werken met uw nieuwe apparaat. Aanwijzing: De fabrikant van dit apparaat is volgens de van kracht zijnde wet inzake productaansprakelijkheid niet aan- sprakelijk voor schade die aan dit apparaat of door dit apparaat ontstaan bij:

• ondeskundige behandeling,

• veronachtzaming van de instructies voor de bedie- ning,

• reparaties door derden, niet geautoriseerde vak- mensen

• inbouw en vervanging van niet-originele reserveon- derdelen

• uitvallen van de elektrische installatie bij het niet in acht nemen van de elektrische voorschriften en VDE-voorschriften 0100, DIN 57113 / VDE0113. Let op: Lees voor de montage en voor de inbedrijfstelling de complete tekst van de gebruikshandleiding door. De gebruikshandleiding is bedoeld om het gemakkelij- ker te maken, uw apparaat te leren kennen en de be- oogde toepassingsmogelijkheden van het apparaat te benutten. De gebruikshandleiding bevat belangrijke aanwij- zingen, hoe u met het apparaat veilig, vakkundig en economisch werkt en hoe u gevaren vermijdt, repa- ratiekosten uitspaart, uitvaltijden vermindert en de betrouwbaarheid en levensduur van het apparaat ver- hoogt. Aanvullend op de veiligheidsbepalingen van deze ge- bruikshandleiding moet u absoluut de voor de werking van het apparaat geldende voorschriften van uw land in acht nemen. Bewaar de gebruikshandleiding bij het product in een plastic hoes, beschermd tegen vuil en vocht. De ge- bruikshandleiding moet door elke bediener van de ma- chine voor aanvang van de werkzaamheden worden gelezen en zorgvuldig worden nageleefd.www.scheppach.com

Opmerking: Gebruik het zaagblad niet om gegalvaniseerd mate- riaal of hout met verzonken gegalvaniseerde spijkers mee te zagen. Gebruik het zaagblad niet om brandhout mee te zagen! De machine mag uitsluitend voor het voorgeschreven doel worden gebruikt. Elk ander of verdergaand ge- bruik is niet volgens de voorschriften. De gebruiker/ bediener en niet de fabrikant is aansprakelijk voor ont- stane schade of elke vorm van letsel. Er mogen uitsluitend voor de machine geschikte zaag- bladen worden gebruikt. Het gebruik van alle type snij- wielen is verboden. Ook de naleving van de veiligheidsvoorschriften, de montagehandleiding en de aanwijzingen in de gebruiks- handleiding maken deel uit van het beoogd gebruik. Personen die de machine bedienen of die onderhoud aan de machine verrichten, moeten hiermee bekend zijn en op de hoogte zijn van de mogelijke gevaren. Bovendien moeten de van kracht zijnde voorschriften ter voorkoming van ongevallen strikt worden nage- leefd. Andere algemene arbo-, gezondheids- en veiligheids- voorschriften moeten in acht worden genomen. De fabrikant is niet aansprakelijk voor wijzigingen die aan de machine worden aangebracht en de hieruit voortvloeiende schade. Ondanks beoogd gebruik kunnen bepaalde restrisico- factoren niet volledig worden vermeden. Op grond van de constructie en montage van de machine kan het volgende optreden:

• Aanraken van het zaagblad in het niet afgedekte zaaggebied.

• In het draaiende zaagblad grijpen (snijwonden).

• Terugslag van werkstukken en delen van werkstuk- ken.

• Wegslingeren van slechte hardmetalen delen van het zaagblad.

• Gehoorschade wanneer de vereiste gehoorbe- scherming niet wordt gedragen.

• Schadelijke emissies van houtstof bij gebruik in af- gesloten ruimtes. Let erop dat onze apparaten volgens het beoogd ge- bruik niet voor bedrijfsmatige, ambachtelijke of indus- triële toepassingen zijn ontworpen. Wij aanvaarden geen aansprakelijkheid wanneer het apparaat in be- drijfsmatige, ambachtelijke of industriële ondernemin- gen of bij soortgelijke werkzaamheden wordt ingezet.

33. Aan/uit-schakelaar laser

A.) 90° aanslaghoek (niet bij de levering inbegrepen) B.) 45° aanslaghoek (niet meegeleverd) C.) Inbussleutel, 6 mm D.) Kruiskopschroef (laser)

3. Inhoud van de levering

• Afkort-, trek- en verstekzaag

• 1 x kleminrichting (7) (voorgemonteerd)

• 2 x werkstuksteun (8) (voorgemonteerd)

De afkort-, trek- en verstekzaag wordt gebruikt voor het afkorten van hout en kunststof, overeenkomstig de ma- chinegrootte. De zaag is niet geschikt voor het zagen van brandhout. Waarschuwing! Gebruik het apparaat uitsluitend voor het zagen van materialen die in de gebruikshandleiding zijn gespeci- ceerd. Waarschuwing! Het meegeleverde zaagblad is uitsluitend bestemd voor het zagen van de volgende materialen: Hout, houtproducten (MDF, spaanplaat, multiplex, meubelplaat, hardboard enz.), hout met spijkers en zachtstalen platen tot 3 mm. Opmerking: Hout met niet-gegalvaniseerde spijkers of schroeven kan ook worden gezaagd, mits dit voorzichtig gebeurt.www.scheppach.com

Het indringen van water in een elektrisch apparaat vergroot het risico op een elektrische schok. d) Gebruik het snoer niet om het elektrische ge- reedschap te dragen, aan op te hangen of om de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van hitte, scherpe ran- den of bewegende delen. Beschadigde of opgewikkelde snoeren verhogen het risico op een elektrische schok. e) Als u met een elektrisch gereedschap in de open lucht werkt, gebruik dan alleen een ver- lengsnoer dat ook geschikt is voor gebruik buitenshuis. De toepassing van een voor buitenshuis gebruik geschikt verlengsnoer vermindert het risico op een elektrische schok. f) Als het gebruik van het elektrische gereed- schap in een vochtige omgeving niet kan wor- den vermeden, gebruik dan een aardlekscha- kelaar. Het gebruik van een aardlekschakelaar voorkomt het risico op een elektrische schok.

3) Veiligheid van personen

a) Wees altijd voorzichtig, let op waar u mee bezig bent en ga verstandig te werk bij werk- zaamheden met elektrisch gereedschap. Maak geen gebruik van elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicamenten. Een moment van onachtzaamheid bij gebruik van het elektrische gereedschap kan leiden tot ernstig letsel. b) Draag persoonlijke beschermingsmiddelen en ook altijd een veiligheidsbril. Het dragen van persoonlijke beschermingsmid- delen zoals een stofmasker, antislip-veiligheids- schoenen, een veiligheidshelm of gehoorbescher- ming, al naar gelang het soort gereedschap en de toepassing ervan, verkleint het risico op verwon- dingen. c) Vermijd ingebruikname zonder toezicht. Con- troleer of het elektrisch gereedschap is uitge- schakeld voordat u het op de stroomvoorzie- ning en/of de accu aansluit, het gereedschap oppakt of draagt. Als u tijdens het dragen van het elektrische ge- reedschap uw vinger op de schakelaar hebt of het reeds ingeschakelde elektrische apparaat op de stroomvoorziening aansluit, kan dit tot letsel en ongevallen leiden.

5. Veiligheidsvoorschriften

Algemene veiligheidsvoorschriften voor elektri- sche apparaten m WAARSCHUWING! Lees alle veiligheidsvoor- schriften, aanwijzingen, afbeeldingen en techni- sche gegevens die bij deze elektrische machine zijn meegeleverd. Nalatigheden bij het niet naleven van de onderstaande aanwijzingen kunnen elektrische schok, brand en/of ernstige verwondingen veroorzaken. Bewaar alle veiligheidsvoorschriften en -aanwij- zingen voor toekomstig gebruik. Het in de veiligheidsvoorschriften gebruikte begrip “Elektrisch gereedschap” is van toepassing op netge- voed elektrisch gereedschap (met netsnoer) of op ac- cugevoed elektrisch gereedschap (zonder netsnoer).

1) Veiligheid op de werkplek

a) Houd uw werkomgeving schoon en goed ver- licht. Rommel of slecht verlichte werkplaatsen kunnen leiden tot ongevallen. b) Werk met het elektrisch gereedschap niet in een explosiegevaarlijke omgeving, waarin zich brandbare vloeisto󰀨en, gas of stof bevinden. Elektrisch gereedschap kan vonken veroorzaken, die het stof of de dampen kunnen ontsteken. c) Houd kinderen en andere personen tijdens het gebruik uit de buurt van het elektrische ge- reedschap. Bij afbuiging kunt u de controle over het elektri- sche apparaat verliezen.

2) Elektrische veiligheid

a) De aansluitstekker van het elektrische gereed- schap moet in het stopcontact passen. De stekker mag op geen enkele wijze worden ge- wijzigd. Gebruik geen adapterstekker samen met geaard elektrisch gereedschap. Ongewijzigde stekkers en passende stopcontac- ten verminderen het risico op elektrische schok. b) Let op dat uw lichaam geen contact maakt met geaarde onderdelen zoals bijv. buizen, radia- toren, elektrische haarden, koelkasten. Er bestaat een verhoogd risico op een elektrische schok als uw lichaam geaard is. c) Houd elektrisch gereedschap uit de buurt van regen of vocht.www.scheppach.com

d) Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen. Laat het elek- trisch apparaat niet gebruiken door personen die er niet mee vertrouwd zijn of deze aanwij- zingen niet hebben gelezen. Elektrische apparaten zijn gevaarlijk als deze door onervaren personen worden gebruikt. e) Voer zorgvuldig onderhoud uit aan elektrische apparaten en inzetstukken. Controleer of be- wegende delen probleemloos functioneren en niet klemmen, of onderdelen gebroken of beschadigd zijn, waardoor de functie van het elektrische gereedschap wordt beïnvloed. Laat beschadigde onderdelen voor gebruik van het elektrische apparaat eerst repareren. Veel ongevallen ontstaan door slecht onderhou- den elektrische apparaten. f) Houd snijgereedschap scherp en schoon. Zorgvuldig onderhouden snijgereedschap met scherpe snijranden klemt minder snel vast en is makkelijker te gebruiken. g) Gebruik elektrische apparaten, accessoires en inzetstukken, etc. overeenkomstig deze aanwijzingen. Houd daarbij rekening met de omstandigheden waarin gewerkt wordt en de uit te voeren werkzaamheden. Het gebruik van elektrisch gereedschap voor an- dere toepassingen dan het voorgeschreven ge- bruik kan leiden tot gevaarlijke situaties. h) Houd grepen en greepoppervlakken droog, schoon en vrij van olie en vet. Als grepen en greepoppervlakken glad zijn, kan het elektrisch gereedschap in onvoorziene situaties niet veilig bediend en onder controle gehouden worden.

a) Laat uw elektrisch gereedschap uitsluitend door gekwaliceerd deskundig personeel repareren met uitsluitend originele reserveonderdelen. Hiermee wordt de veiligheid van het elektrische gereedschap gewaarborgd. Waarschuwing! Dit elektrisch apparaat genereert een elektromagne- tisch veld als het is ingeschakeld. Dit veld kan onder bepaalde omstandigheden interfereren met actieve of passieve medische implantaten. Om het risico op ern- stig of dodelijk letsel te beperken, raden we personen met medische implantaten aan om hun arts en de fabri- kant van het medische implantaat te raadplegen voor- dat het elektrische apparaat wordt gebruikt. d) Verwijder instelgereedschap of de moersleu- tel, voordat u het elektrische gereedschap in- schakelt. Een gereedschap of sleutel dat/die zich in een draaiend onderdeel van het elektrische gereed- schap bevindt, kan verwondingen veroorzaken. e) Voorkom een onnatuurlijke lichaamshouding. Zorg voor een stabiele positie en zorg ervoor dat u altijd stabiel staat. Daardoor kunt u het elektrische gereedschap in onverwachte situaties beter onder controle hou- den. f) Draag geschikte kleding. Draag geen wijde kleding of sieraden. Houd haren en kleding uit de buurt van bewegende delen. Loszittende kleding, sieraden of lange haren kun- nen worden vastgegrepen door bewegende delen. g) Als stofafzuig- en -opvanginrichtingen kun- nen worden gemonteerd, moeten deze worden aangesloten en juist worden toegepast. Het gebruik van een stofafzuiging kan gevaar door stof verminderen. h) Voorkom een vals gevoel van zekerheid en houd u altijd aan de veiligheidsvoorschriften voor elektrische apparaten, ook als u ervaren bent met het elektrisch apparaat. Achteloos handelen kan in een fractie van een se- conde tot ernstige verwondingen leiden.

4) Gebruik en behandeling van het elektrisch ge-

reedschap a) Zorg dat het elektrische gereedschap niet overbelast raakt. Gebruik voor de werkzaam- heden het daarvoor bedoelde elektrische ge- reedschap. Met het juiste elektrisch gereedschap werkt u be- ter en veiliger in het aangegeven vermogensbe- reik. b) Gebruik geen elektrisch apparaat, waarvan de schakelaar defect is. Een elektrisch gereedschap, dat niet meer in- of uitgeschakeld kan worden, is gevaarlijk en moet gerepareerd worden. c) Trek de stekker uit het stopcontact en/of ver- wijder de uitneembare accu voordat u de appa- raatinstellingen wijzigt, inzetstukken vervangt of het elektrische apparaat weglegt. Deze voorzorgsmaatregel voorkomt dat het elek- trische gereedschap per ongeluk wordt gestart.www.scheppach.com

g) Controleer het werkstuk vóór het zagen. Als het werkstuk gebogen of kromgetrokken is, moet u het met de naar buiten gekromde zijde op de aanslag vastklemmen. Zorg er altijd voor dat er langs de zaaglijn geen spleet is tussen het werkstuk, de aanslag en de tafel. Gebogen of kromgetrokken werkstukken kunnen verdraaien of verschuiven, waardoor het draaiende zaagblad tijdens het zagen kan vastlopen. In het werkstuk mogen geen spijkers of andere vreemde objecten zitten. h) Gebruik de zaag pas als er geen gereedschap- pen, houtresten en dergelijke meer op de tafel liggen; alleen het werkstuk mag op de tafel liggen. Klein afvalresten, losse stukken hout en andere voorwerpen die met het draaiende zaag- blad in contact komen, kunnen met hoge snelheid worden weggeslingerd.

i) Zaag altijd maar één werkstuk tegelijk. Als er

meerdere op elkaar gestapelde werkstukken wor- den gezaagd, kunnen ze niet goed vastgeklemd of vastgehouden worden, waardoor het zaagblad kan vastlopen of de werkstukken kunnen wegglijden. j) Zorg ervoor dat de afkort- en verstekzaag vóór gebruik op een vlak en stevig werkoppervlak staat. Een vlak en stevig werkoppervlak verkleint het risico op instabiliteit van de afkort- en verstek- zaag. k) Plan uw werkzaamheden. Let er bij het instel- len van de zaagbladhelling of verstekhoek op dat de verstelbare aanslag correct is afgesteld en dat het werkstuk wordt ondersteund, zon- der in contact te komen met het zaagblad of de beschermkap. Simuleer, zonder werkstuk op de tafel en zonder de machine in te schakelen, een volledige zaagbe- weging met het zaagblad om te controleren of er geen belemmeringen zijn en er geen gevaar is dat in de aanslag wordt gezaagd. l) Bij werkstukken die breder of langer zijn dan het tafelblad, moet u voor voldoende onder- steuning zorgen, bijvoorbeeld met tafelverlen- gingen of zaagbokken. Werkstukken die langer of breder zijn dan de tafel van de afkort- en ver- stekzaag, kunnen omkantelen als ze niet stevig worden ondersteund. Als een afgezaagd stuk hout of het werkstuk omkantelt, kan het de onderste beschermkap optillen of ongecontroleerd door het draaiende zaagblad worden weggeslingerd. Veiligheidsvoorschriften voor afkort- en verstekzagen a) Afkort- en verstekzagen zijn bedoeld voor het zagen van hout en houtachtige materialen. Ze zijn niet geschikt voor het zagen van ijzer- houdende materialen, zoals staven, stangen, bouten enz. Bewegende delen zoals de onderste beschermkap kunnen blokkeren door de schuren- de werking van het stof. Zaagvonken veroorzaken verbranding van de onderste beschermkap, de in- legplaat en andere kunststof onderdelen. b) Zet het werkstuk indien mogelijk vast met klemmen. Als u het werkstuk met de hand vasthoudt, moet u uw hand altijd minimaal 100 mm verwijderd houden van elke zijde van het zaagblad. Zaag met deze zaag geen werkstuk- ken die te klein zijn om vast te klemmen of met uw hand vast te houden. Als uw hand te dicht bij het zaagblad is, bestaat er een verhoogd risico op letsel door contact met het zaagblad. c) Het werkstuk mag niet kunnen worden bewo- gen en moet worden vastgeklemd of tegen de aanslag en de tafel worden aangedrukt. Duw het werkstuk niet in het zaagblad en zaag het nooit uit de vrije hand. Losse en bewegende werkstukken kunnen met hoge snelheid worden weggeslingerd en letsel veroorzaken. d) Beweeg de zaag door het werkstuk. Voorkom dat u de zaag door het werkstuk trekt. Om een zaagsnede te maken, moet u eerst de zaagkop omhoog bewegen en zonder te zagen over het werkstuk trekken. Schakel vervolgens de mo- tor in, zwenk de zaagkop naar beneden en duw de zaag door het werkstuk. Bij een trekkende zaagbeweging bestaat het risico dat het zaagblad bij het werkstuk omhoog komt en de gebruiker hard door de zaagbladeenheid wordt geraakt. e) Kom nooit met uw hand voorbij de beoogde zaaglijn, noch voor noch achter het zaagblad. Het is erg gevaarlijk om het werkstuk met gekruis- te handen te ondersteunen door het werkstuk met uw linkerhand rechts van het zaagblad vast te hou- den, of omgekeerd. f) Kom niet met uw hand achter de aanslag als het zaagblad draait. Overschrijd nooit de vei- ligheidsafstand van 100 mm tussen uw hand en het draaiende zaagblad (dit geldt voor beide zijden van het zaagblad, bijv. om houtresten te verwijderen). U hebt wellicht niet in de gaten dat uw hand zich dicht bij het draaiende zaagblad be- vindt, wat ernstig letsel tot gevolg kan hebben.www.scheppach.com

3. Gebruik geen zaagbladen die van sneldraaistaal

4. Controleer de staat van de zaagbladen voordat u

de trek-, afkort- en verstekzaag gebruikt.

5. Gebruik uitsluitend zaagbladen die geschikt zijn

voor het te zagen materiaal.

6. Gebruik uitsluitend de door de fabrikant aanbe-

volen zaagbladen. De zaagbladen moeten, als ze bedoeld zijn om hout of dergelijk materiaal te be- werken, voldoen aan EN 847-1.

7. Gebruik geen zaagbladen van hooggelegeerd

sneldraaistaal (HSS).

8. Gebruik alleen zaagbladen waarvan het maximaal

toegestane toerental niet lager is dan het maximale spiltoerental van de trek-, afkort- en verstekzaag en die geschikt zijn voor het te bewerken materiaal.

9. Let op de draairichting van het zaagblad.

10. Gebruik zaagbladen alleen dan, als u ook weet

hoe u ermee om moet gaan.

11. Houd rekening met het maximale toerental. Het

maximale toerental dat op het zaagblad staat ver- meld, mag niet worden overschreden. Houd u, in- dien aangegeven, aan het toerentalbereik.

12. De klemoppervlakken moeten van vuil, vet, olie en

water worden ontdaan.

13. Gebruik geen losse pasringen of -bussen om de

boring van zaagbladen te verkleinen.

14. Zorg ervoor dat de bevestigde pasringen voor de

borging van het zaagblad dezelfde diameter heb- ben en dat ze minimaal 1/3 van de snijdiameter hebben.

15. Zorg, dat bevestigde pasringen evenwijdig staan

16. Wees voorzichtig bij het hanteren van de zaagbla-

den. Bewaar ze liefst in de originele verpakking of in speciale houders. Draag veiligheidshandschoe- nen om de grip te vergroten en de kans op per- soonlijk letsel nog verder terug te dringen.

17. Controleer voordat u zaagbladen gebruikt, of de

veiligheidsvoorzieningen correct zijn bevestigd.

18. Controleer vóór gebruik of het toegepaste zaag-

blad aan de technische eisen van deze trek-, af- kort- en verstekzaag voldoet en of het op de juiste wijze bevestigd is.

19. Gebruik het meegeleverde zaagblad alleen voor

het zagen van hout en nooit voor het bewerken van metalen.

20. Gebruik alleen een zaagblad met een diameter die

op de zaag staat aangegeven.

21. Gebruik extra werkstuksteunen als dit nodig is

voor de stabiliteit van het werkstuk. m) Zet geen andere personen in als vervanging van een tafelverlenging of extra ondersteu- ning. Bij een instabiele ondersteuning van het werkstuk kan het zaagblad vastlopen. Ook kan het werkstuk dan tijdens de zaagbeweging verschui- ven, waardoor u of uw assistent in het draaiende zaagblad wordt getrokken. n) Het afgezaagde deel mag niet tegen het draai- ende zaagblad worden gedrukt. Als er weinig ruimte is, bijvoorbeeld bij gebruik van lengteaansla- gen, kan het afgezaagde deel in het zaagblad vast- klemmen en met geweld worden weggeslingerd. o) Gebruik altijd een klem of een geschikte voor- ziening om ronde voorwerpen zoals staven of buizen naar behoren te ondersteunen. Staven hebben de neiging om weg te rollen tijdens het za- gen, waardoor het zaagblad zich vastgrijpt en het werkstuk met uw hand in het zaagblad kan worden getrokken. p) Laat het zaagblad op volle snelheid komen voordat u het in het werkstuk zaagt. Dit verkleint het risico dat het werkstuk wordt weggeslingerd. q) Als het werkstuk wordt vastgeklemd of het zaagblad vastloopt, moet u de afkort- en ver- stekzaag uitschakelen. Wacht tot alle bewe- gende delen tot stilstand zijn gekomen, trek de stekker uit het stopcontact en/of verwijder de accu. Verwijder vervolgens het vastgeklemde materiaal. Als u bij een dergelijk blokkering door- gaat met zagen, kunt u de controle verliezen of kan de afkort- en verstekzaag beschadigd raken. r) Als de zaagsnede is voltooid, laat u de schake- laar los, houdt u de zaagkop omlaag en wacht u tot het zaagblad is gestopt voordat u het af- gezaagde deel verwijdert. Het is erg gevaarlijk om met uw hand in de buurt van het uitlopende zaagblad te komen. s) Houd de handgreep stevig vast als u een on- volledige zaagsnede uitvoert of als u de scha- kelaar loslaat voordat de zaagkop de onderste positie heeft bereikt. Door de remwerking van de zaag kan de zaagkop abrupt omlaag worden getrokken, wat tot verwonding kan leiden. Veiligheidsvoorschriften voor de behandeling van zaagbladen

1. Gebruik geen beschadigde of vervormde zaagbladen.

2. Gebruik geen zaagbladen met barsten of scheu-

ren. Gooi zaagbladen met barsten weg. Reparatie is niet toegestaan.www.scheppach.com

• De restrisico’s kunnen tot een minimum worden be- perkt wanneer aan de “Belangrijke aanwijzingen” en het “Beoogd gebruik” wordt voldaan en de gebruiks- handleiding in zijn geheel wordt opgevolgd.

• Voorkom onnodige belasting van de machine: als bij het zagen teveel druk wordt uitgeoefend, zal het zaagblad snel beschadigen, wat leidt tot geringere prestaties van de machine bij de verwerking en min- der nauwkeurige zaagsnedes.

• Gebruik altijd klemmen wanneer u kunststof moet zagen: de te zagen delen moeten altijd met klem- men worden vastgezet.

• Voorkom dat u de machine onbedoeld inschakelt: als u de stekker in het stopcontact steekt, mag de startknop niet worden ingedrukt.

• Gebruik gereedschap dat in deze handleiding wordt aanbevolen. U verkrijgt dan optimale prestaties met uw machine.

• Houd uw handen buiten de werkomgeving, wanneer de machine in bedrijf is.

• Voordat u instel- of onderhoudswerkzaamheden uit- voert, laat u de startknop los en trekt u de stekker uit het stopcontact.

• Bedrijfsmodus S1, continubedrijf

• Bedrijfsmodus S6, ononderbroken periodiek bedrijf.

22. De verlengstukken van de werkstuksteun moeten

tijdens de werkzaamheden altijd bevestigd en ge- bruikt worden.

23. Vervang een versleten tafelinzetstuk!

24. Voorkom oververhitting van de zaagtanden.

25. Voorkom bij het zagen van kunststof dat de kunst-

stof smelt. Gebruik hiervoor de juiste zaagbladen. Vervang beschadigde of versleten zaagbladen tijdig. Stop de machine als het zaagblad oververhit raakt. Laat het zaagblad afkoelen voordat u ver- der werkt met het apparaat. Let op:Laserstralingling Niet in de laserstraal kijken Laserklasse 2 Bescherm uzelf en uw omgeving door het nemen van de juiste voorzorgsmaatregelen ten behoeve van ongevallenpreventie!

• Niet direct in de laserstraal kijken zonder oogbe- scherming.

• Nooit direct in de straalbundel kijken.

• Richt de laserstraal nooit op reecterende opper- vlakken en personen of dieren. Ook een laserstraal met een laag vermogen kan oogletsel veroorzaken.

• Let op! Als andere dan de hier aangegeven handels- wijzen worden toegepast, kan dit tot een gevaarlijke stralingsexplosie leiden.

• Lasermodule nooit openen. Dit kan tot onverwachte blootstelling aan straling leiden.

• De laser mag niet door laser van een ander type worden vervangen.

• Reparaties aan de laser mogen uitsluitend door de fabrikant van de laser of een bevoegde dealer wor- den uitgevoerd. Restrisico‘s Het elektrisch apparaat is vervaardigd volgens de stand van de techniek en de erkende veiligheids- technische regels. Toch kan tijdens de werkzaam- heden sprake zijn van enkele restrisico’s.

• Gevaar voor de gezondheid, veroorzaakt door elek- triciteit bij gebruik van onjuiste snoeren.

• Daarnaast kan er, ondanks alle voorzorgsmaatrege- len, sprake zijn van niet-zichtbare restrisico’s.www.scheppach.com

• Controleer het apparaat en de hulpstukken op trans- portschade.

• Bewaar de verpakking indien mogelijk tot na het ver- strijken van de garantietijd. LET OP Het apparaat en de verpakkingsmaterialen zijn geen kinderspeelgoed! Kinderen mogen niet met plastic zakken, folies en kleine onderdelen spelen! Er be- staat gevaar voor inslikken en verstikkingsgevaar!

• De machine moet stabiel staan. Zet de machine via de gaten in de vaste zaagtafel (15) stevig met 4 bouten (niet bij de levering inbegrepen) vast op een werkbank, onderstel of iets dergelijks.

• Trek de voorgeïnstalleerde kantelbeveiliging (35) volledig uit en borg deze met de inbussleutel.

• Stel de stelschroef (36) af op het niveau van de tafel- plaat om te voorkomen dat de machine gaat wiebelen.

• Voor ingebruikname moeten alle afdekkingen en veiligheidsvoorzieningen conform de voorschriften zijn gemonteerd.

• Het zaagblad moet vrij kunnen draaien.

• Let bij al bewerkt hout op vreemde voorwerpen, zo- als bijv. spijkers of schroeven enz.

• Controleer, voordat u op de aan/uit-schakelaar drukt, of het zaagblad correct gemonteerd is en of de bewegende delen soepel lopen.

• Overtuig u voor het aansluiten van de machine, dat de gegevens op het typeplaatje overeenkomen met de netwerkgegevens.

7.1 Testen van veiligheidsvoorziening beweegbare

zaagbladbescherming (5) De zaagbladbescherming biedt bescherming tegen onbedoeld contact met het zaagblad en tegen rond- vliegende spanen. Werking controleren. Klap hiervoor de zaag naar beneden:

• De zaagbladbescherming moet het zaagblad bij het omlaag zwenken vrijgeven zonder andere delen aan te raken.

• Als de zaag naar de uitgangspositie omhoog wordt geklapt, moet de zaagbladbescherming automa- tisch het zaagblad afdekken. Het gebruik is opgebouwd uit een opstarttijd, een tijd met een constante belasting en een uitlooptijd. De cy- clusduur bedraagt 10 minuten en de relatieve inscha- kelduur bedraagt 15% van de cyclustijd. Het werkstuk moet minimaal een hoogte van 3 mm en een breedte van 10 mm hebben. Zorg ervoor dat het werkstuk altijd met de klemin- richting is geborgd. Geluid De geluidswaarden zijn overeenkomstig EN 62841-1 bepaald. Geluidsdrukniveau L

....................................................3 dB Draag gehoorbescherming. Het e󰀨ect van lawaai kan gehoorverlies zijn. De opgegeven geluidsemissiewaarden zijn gemeten volgens een standaardtestmethode en kunnen worden gebruikt om elektrische apparaten met elkaar te ver- gelijken. De aangegeven geluidsemissiewaarden kunnen ook worden gebruikt als eerste indicatie van de belasting. Waarschuwing:

• De geluidsemissies kunnen van de opgegeven waarde afwijken wanneer de machine daadwerkelijk wordt gebruikt. Dit is afhankelijk van de wijze waar- op het elektrisch apparaat wordt gebruikt en de aard van het werkstuk dat wordt bewerkt.

• Probeer om de belasting zo gering mogelijk te hou- den. Zo zijn er maatregelen om de werktijd te beper- ken. Hierbij moeten alle onderdelen van de bedrijfs- cyclus in aanmerking worden genomen (zoals de tijd dat de machine uitgeschakeld is en de tijd waarin deze ingeschakeld is, maar onbelast draait).

7. Voor de ingebruikname

• Open de verpakking en haal het apparaat er voor- zichtig uit.

• Verwijder het verpakkingsmateriaal evenals de ver- pakkings- en transportbeveiligingen (indien voor- handen).

• Controleer ten slotte de positie van de hoekweerga- ve. Indien nodig, de aanwijzer(19) met een kruiskop- schroevendraaier losdraaien, op de 0°-positie van de schaalverdeling (18) zetten en de borgschroef weer vastdraaien.

8.3 Kapsnede 90° en draaitafel 0° (afb. 1, 2, 7)

Bij zaagsnedes tot ca. 100 mm kan de trekfunctie van de zaag met de borgschroef (20) in de achterste positie gexeerd worden. In deze positie kan de machine voor afkorten worden gebruikt. Mocht de zaagbreedte boven 100 mm liggen, moet erop gelet worden, dat de vastzet- schroef (20) los is en de machinekop (4) beweegbaar is. Let op! De verschuifbare aanslagrails (16a) moeten voor af- kortbewerkingen van 90° op de binnenste positie wor- den vastgezet.

• Open de vastzetschroeven (16b) van de verschuif- bare aanslagrails (16a) en schuif de verschuifbare aanslagrails (16a) naar binnen.

• De verschuifbare aanslagrails (16a) moeten zover voor de binnenste positie worden vastgezet, dat de afstand tussen de aanslagrails (16a) en het zaag- blad (6) maximaal 8 mm bedraagt.

• Controleer vóór de zaagsnede of de aanslagrails (16a) en het zaagblad (6) niet met elkaar in botsing kunnen komen.

• Machinekop (4) op de handgreep (1) naar achteren schuiven en evt. in deze positie xeren (afhankelijk van de zaagbreedte).

• Leg het te zagen hout tegen de aanslagrail (16) en op de draaitafel (14).

• Het materiaal met de spaninrichtingen (7) op de vaststaande zaagtafel (15) vastzetten, om verschui- ven tijdens het zagen te voorkomen.

• Ontgrendel de blokkeerschakelaar (3) en druk op de aan/uit-schakelaar om de motor in te schakelen.

• Bij gexeerde trekgeleiding (21): Machinekop (4) met de handgreep (1) gelijkmatig en met lichte druk omlaag bewegen, tot het zaagblad (6) het werkstuk heeft doorgezaagd.

• Bij niet-gexeerde trekgeleiding (21): Machinekop (4) volledig naar voren trekken. De hand- greep (1) gelijkmatig en met lichte druk volledig omlaag brengen. Nu de machinekop (4) langzaam en gelijkma- tig volledig naar achteren schuiven tot het zaagblad (6) het werkstuk volledig heeft doorgezaagd.

8. Montage en bediening

m Let op! Het apparaat moet voor de ingebruikname volledig zijn gemonteerd!

8.1 Trek-, afkort- en verstekzaag monteren

(Afb. 1, 2, 4, 5, 21)

• Klap de vastzetgreep (11) omhoog en trek de ver- grendelingshendel (34) met uw wijsvinger omhoog om de draaitafel (14) te verstellen.

Verdraai de draaitafel (14) en aanwijzer (12) naar de ge- wenste hoek van de schaalverdeling (13). Klap de vast- zetgreep (11) omlaag om deze instelling vast te zetten.

• Door de machinekop (4) licht naar beneden te druk- ken en gelijktijdig de borgpen (23) uit de motorbeu- gel te trekken, wordt de zaag uit de onderste stand ontgrendeld.

• Zwenk de machinekop (4) omhoog.

• De kleminrichtingen (7) kan aan beide zijden aan de vaste zaagtafel (15) bevestigd worden. Steek de kle- minrichtingen (7) in de hiervoor bedoelde boorgaten aan de achterkant van de aanslagrail (16) en borg deze met behulp van de schroeven met stergreep (7a).

• Door het indrukken van de snelvergrendelingsknop (7b) kan de drukplaat van de spaninrichting (7) ge- makkelijk worden aangepast aan de hoogte van het werkstuk.

• Voor versteksnedes van 0° tot 45° moet de klemin- richting (7) slechts aan één kant (rechts) worden ge- monteerd (zie afb. 11-12).

• De machinekop (4) kan door de borgschroef (22) los te draaien, naar links tot max. 45° schuin geplaatst worden.

• De werkstuksteunen (8) moeten tijdens de werk- zaamheden altijd bevestigd en gebruikt worden. Stel de gewenste reikwijdte in, door de borgschroef (9) los te draaien. Draai vervolgens de borgschroef (9) weer vast.

8.2 Fijnafstelling van de aanslag voor afkortsnede

90° (afb. 1, 2, 5, 6) Aanslaghoek niet bij de levering inbegrepen.

• De machinekop (4) naar beneden laten zakken en met de borgpen (23) vastzetten.

• Draai vastzetschroef (22) los.

• De aanslaghoek (A) tussen zaagblad (6) en draaita- fel (14) plaatsen.

• Draai de borgmoer (26a) los.

• De stelschroef (26) zo ver verstellen, tot de hoek tussen zaagblad (6) en draaitafel (14) 90° bedraagt.www.scheppach.com

Let op! De linkerzijde van de verschuifbare aanslagrails (16a) moet voor versteksnedes (schuin geplaatste zaagkop) in de buitenste positie worden vastgezet.

• Open de vastzetschroef (16b) van de verschuifbare aanslagrails (16a) en schuif de verschuifbare aan- slagrails (16a) naar buiten.

• De verschuifbare aanslagrails (16a) moeten zover voor de binnenste positie worden vastgezet, dat de afstand tussen de aanslagrails (16a) en het zaag- blad (6) minimaal 8 mm bedraagt.

• De verschuifbare aanslagrail (16a) moet zich in de binnenste positie bevinden (rechter kant).

• Controleer vóór de zaagsnede of de aanslagrails (16a) en het zaagblad (6) niet met elkaar in botsing kunnen komen.

• De borgschroef (22) losdraaien en met de hand- greep (1) de machinekop (4) naar links, schuin plaat- sen op 45°.

• De 45°-aanslaghoek (B) tussen zaagblad (6) en draaitafel (14) plaatsen.

• Maak de borgmoer (27a) los en verstel de stel- schroef (27) tot de hoek tussen zaagblad (6) en draaitafel (14) precies 45° bedraagt.

• Draai de borgmoer (27a) weer vast.

• Controleer ten slotte de positie van de hoekweerga- ve. Indien nodig, de aanwijzer(19) met een kruiskop- schroevendraaier losdraaien, op de 45°-positie van de schaalverdeling (18) zetten en de borgschroef weer vastdraaien.

8.6 Versteksnede 0°- 45° en draaitafel 0°

(afb. 1, 2, 11) Met de trek-, afkort- en verstekzaag kunnen verstek- sneden naar links van 0°- 45° ten opzichte van het wer- koppervlak worden uitgevoerd. Let op! De linkerzijde van de verschuifbare aanslagrails (16a) moet voor versteksnedes (schuin geplaatste zaagkop) in de buitenste positie worden vastgezet.

• Open de vastzetschroef (16b) van de verschuifbare aanslagrails (16a) en schuif de verschuifbare aan- slagrails (16a) naar buiten.

• De verschuifbare aanslagrails (16a) moeten zover voor de binnenste positie worden vastgezet, dat de afstand tussen de aanslagrails (16a) en het zaag- blad (6) minimaal 8 mm bedraagt.

• De verschuifbare aanslagrail (16a) moet zich in de binnenste positie bevinden (rechter kant).

• Na het zaagwerk de machinekop weer in de boven- ste rustpositie brengen en de in,- uitschakelaar (2) loslaten. Let op! Door de terughaalveer slaat de machine automatisch naar boven. De handgreep (1) na de zaagbewerking niet loslaten, maar de machinekop langzaam en on- der lichte tegendruk naar boven bewegen.

8.4 Afkortsnede 90° en draaitafel 0°- 45°

(afb. 1, 7, 8) Met de trek-, afkort- en verstekzaag kunnen schuine zaagsneden naar links en rechts van 0°- 45° worden uitgevoerd. Let op! De verschuifbare aanslagrails (16a) moeten voor af- kortbewerkingen van 90° op de binnenste positie wor- den vastgezet.

• Open de vastzetschroef (16b) van de verschuifbare aanslagrails (16a) en schuif de verschuifbare aan- slagrails (16a) naar binnen.

• De verschuifbare aanslagrails (16a) moeten zover voor de binnenste positie worden vastgezet, dat de afstand tussen de aanslagrails (16a) en het zaag- blad (6) minimaal 8 mm bedraagt.

• Controleer vóór de zaagsnede of de aanslagrails (16a) en het zaagblad (6) niet met elkaar in botsing kunnen komen.

• Draai de vastzetschroef (16b) weer vast.

• Maak de vastzetgreep (11) los als deze is vastgezet, trek de vergrendelingshendel (34) met uw wijsvin- ger omhoog en zet de draaitafel (14) in de gewenste hoek.

• De naald (12) op de draaitafel moet met de gewenste hoek van de schaal (13) op de vaststaande zaagtafel (15) overeenkomen.

• Zet de vastzetgreep (11) weer vast om de draaitafel (14) te vergrendelen.

• De bewerking uitvoeren als onder punt 8.3 beschre- ven.

8.5 Fijnafstelling van de aanslag voor versteksne-

de 45° (afb. 1, 2, 5, 9, 10) Aanslaghoek niet bij de levering inbegrepen.

• De machinekop (4) naar beneden laten zakken en met de borgpen (23) vastzetten.

• Zet de draaitafel (14) vast op de 0°-stand.www.scheppach.com

• Middels de schroef (24) kan de zaagdiepte traploos ingesteld worden. Hiertoe moet de kartelmoer op de schroef (24a) worden losgemaakt. De gewenste zaagdiepte door het indraaien of uitdraaien van de schroef (24) instellen. Aansluitend kartelmoer (24a) weer op de schroef (24) vastmaken.

• Controleer de instelling aan de hand van een test- snede.

8.9 Spaanopvangzak (afb. 1, 20)

De zaag is uitgerust met een spaanopvangzak (17) voor spaanders. Let op! De spaanopvangzak mag uitsluitend worden gebruikt voor het zagen van hout en houtachtige materialen! Knijp de uiteinden van de metalen klem van de stofzak samen en breng de zak aan op de uitlaatopening bij de motor. De spaanopvangzak (17) kan met de ritssluiting aan de onderzijde worden geleegd. Aansluiting op een externe stofafzuiging

• Sluit de afzuigslang aan op de stofafzuiging.

• De stofafzuiging moet geschikt zijn voor het te ver- werken materiaal.

• Gebruik voor het afzuigen van met name sto󰀨en die gevaarlijk zijn voor de gezondheid of kankerverwek- kend kunnen zijn, een speciale afzuiginrichting.

8.10 Vervangen van het zaagblad (afb. 1, 2, 14-16)

Netstekker loskoppelen! Let op! m Gebruik altijd het juiste zaagblad voor het te be- werken materiaal. m Gebruik alleen zaagbladen die voldoen aan de machinespecicaties betre󰀨ende de boordiame- ter en de maximale kerf van het zaagblad. m Gebruik alleen zaagbladen waarvan het toeren- tal gelijk is aan of hoger dan de specicaties van de machine. Draag veiligheidshandschoenen bij het wisselen van het zaagblad! Gevaar voor letsel!

• De machinekop (4) naar boven zwenken en met de borgbout (23) vastzetten.

• Klap de zaagbladbeschermer (5) naar boven.

• Zet met de ene hand de binnenzeskant- of inbus- sleutel (C) op de ensbout (28).

• Controleer vóór de zaagsnede of de aanslagrails (16a) en het zaagblad (6) niet met elkaar in botsing kunnen komen.

• Zet de draaitafel (14) vast op de 0°-stand.

• De borgschroef (22) losdraaien en met de hand- greep (1) de machinekop (4) naar links, schuin plaat- sen, tot de naald (19) naar de gewenste hoek van de schaal (18) wijst.

• De borgschroef (22) weer vastdraaien.

• De bewerking uitvoeren als onder punt 8.3 beschre- ven.

8.7 Versteksnede 0°- 45° en draaitafel 0°- 45°

(afb, 2, 4, 12) Met de trek-, afkort- en verstekzaag kunnen verstek- sneden naar links van 0°- 45° ten opzichte van het wer- koppervlak en tegelijk van 0°- 45° ten opzichte van de aanslagrail worden uitgevoerd (dubbele versteksnede). Let op! De linkerzijde van de verschuifbare aanslagrails (16a) moet voor versteksnedes (schuin geplaatste zaagkop) in de buitenste positie worden vastgezet.

• Open de vastzetschroef (16b) van de verschuifbare aanslagrails (16a) en schuif de verschuifbare aan- slagrails (16a) naar buiten.

• De verschuifbare aanslagrails (16a) moeten zover voor de binnenste positie worden vastgezet, dat de afstand tussen de aanslagrails (16a) en het zaag- blad (6) minimaal 8 mm bedraagt.

• Controleer vóór de zaagsnede of de aanslagrails (16a) en het zaagblad (6) niet met elkaar in botsing kunnen komen.

• Klap de vastzetgreep (11) omhoog om de draaitafel (14) te ontgrendelen.

• De draaitafel (14) op de gewenste hoek instellen (zie daartoe ook punt 8.4).

• Klap de vastzetgreep (11) omlaag om de draaitafel (14) te vergrendelen.

• De borgschroef (22) losdraaien.

• Met de handgreep (1) de machinekop (4) naar links buiten en op de gewenste hoek van de schaal instel- len (zie daartoe ook punt 8.6).

• De borgschroef (22) weer vastdraaien.

• De bewerking uitvoeren als onder punt 8.3 beschreven.www.scheppach.com

8.13 Wijzigen van het toerental (afb. 17)

De zaag beschikt over 2 toerentalbereiken:

• Om de zaag met een toerental van 3200 min-1 (me- taal) te gebruiken, zet u de schakelaar (38) in stand I.

• Om de zaag met een toerental van 4500 min-1 (hout) te gebruiken, zet u de schakelaar (38) in stand II.

• De machinekop (4) omlaag drukken en met de borg- bout (23) vastzetten. De zaag is nu in de onderste positie vergrendeld.

• Trekgeleiding van de zaag met de vastzetschroef voor trekgeleiding (20) in de achterste positie xe- ren.

• Machine op vaste zaagtafel (15) dragen.

• Ga voor de hermontage van de machine, te werk zo- als onder hoofdstuk 7 beschreven.

• Om de kabel op te bergen, wikkelt u de kabel rond de twee kabelhouders (37). (Afb. 22)

m Waarschuwing! Trek altijd de stekker uit het stopcontact voordat u in- stellings-, instandhoudings- of reparatiewerkzaamhe- den uitvoert! Algemene onderhoudswerkzaamheden Veeg van tijd tot tijd met een doek de spaanders en het stof van de machine. Olie om de levensduur van het ap- paraat te verlengen eenmaal per maand de draaiende delen. De motor niet oliën. Gebruik voor de reiniging van de kunststof geen bijten- de middelen. Veiligheidsvoorziening beweegbare zaagbladbe- scherming (5) reinigen Controleer voor ingebruikname altijd de zaagbladbe- scherming op vervuiling. Verwijder oud zaagsel en oude houtsplinters met be- hulp van een borstel of een vergelijkbaar geschikt ge- reedschap.

• Zaagasblokkering (30) goed aandrukken en de ensbout (28) langzaam rechtsom draaien. Na max. een omwenteling wordt de zaagasblokkering (30) vergrendeld.

• Nu met iets meer kracht de ensbout (28) rechtsom draaien.

• Flensbout (28) volledig er uitdraaien en de buiten- ens (29) wegnemen.

• Het zaagblad (6) van de binnenens (31) wegnemen en omlaag wegtrekken.

• Flensbout (28), buitenens (29) en binnenens (32) zorgvuldig reinigen.

• Het nieuwe zaagblad (6) in de omgekeerde volgorde weer terugplaatsen en aandraaien.

• Let op! De versteksnede van de tanden, dit betekent de draairichting van het zaagblad (6) moet overeenko- men met de richting van de pijl op de behuizing.

• Controleer voor het vervolgen van de werkzaamhe- den de werking van de veiligheidsvoorzieningen.

• Let op! Controleer na elke vervanging van het zaagblad, of het zaagblad (6) in verticale positie alsook op 45° is gekanteld, vrij in het tafelinzetstuk (10) loopt.

• Let op! Het vervangen en uitlijnen van de zaagbladen (6) moet conform de voorschriften worden uitgevoerd.

8.11 Bedrijf laser (afb. 17)

• Inschakelen: Druk 1x op de aan/uit-schakelaar laser (33). Op het te bewerken werkstuk wordt een laserlijn geprojecteerd die precies de plaats van de zaagsnede aangeeft.

• Uitschakelen: Druk nogmaals op de aan/uit-schakelaar laser (33).

8.12 Afstellen van de laser (afb. 18)

Als de laser (32) niet meer de juiste zaaglijn aangeeft, kan deze worden bijgesteld. Verwijder hiertoe de schroeven (32b) en verwijder het voorste deksel (32a). Draai de kruiskopschroeven (D) los en stel de laser in door deze zijwaarts te verschuiven zodat de laserstraal de snijtanden van het zaagblad (6) raakt. Wanneer de laser is afgesteld en vastgezet, monteert u het voorste deksel door de twee schroeven (32b) hand- vast aan te draaien.www.scheppach.com

Bewaar het elektrisch apparaat in de originele verpakking. Dek het elektrisch apparaat af ter bescherming tegen stof en vocht. Bewaar de gebruikshandleiding bij het elektrische apparaat.

12. Elektrische aansluiting

De geïnstalleerde elektromotor is bedrijfsklaar aangesloten. De aansluiting voldoet aan de rele- vante VDE- en DIN-voorschriften. De netaansluiting van de klant en het gebruik- te verlengsnoer moeten eveneens aan deze voor- schriften voldoen.

• Het product voldoet aan de eisen van EN 61000-3-11 en valt onder speciale aansluitings- voorwaarden. Dit betekent dat gebruik op een wille- keurig vrij te kiezen aansluitpunt niet toegestaan is.

• Het apparaat kan tijdelijke spanningsschommelin- gen veroorzaken bij ongunstige condities van het elektriciteitsnet.

• Het product is uitsluitend voorzien voor het gebruik op aansluitpunten, die a) een maximale toegestane netwerkimpedantie “Z” (Zmax = 0.382 Ω) niet overschrijdt, of b) een duurstroombelastbaarheid van het netwerk van ten minste 100 A per fase hebben.

• Als gebruiker moet u ervoor zorgen, indien nodig in overleg met uw energiebedrijf, dat uw aansluitpunt, waarmee u uw product gebruiken wilt, aan een van beide genoemde eisen a) of b) voldoet. Belangrijke aanwijzingen Bij overbelasting van de motor schakelt deze zelfstan- dig uit. Na een afkoeltijd (deze tijd is verschillend) kan de motor weer worden ingeschakeld. Defecte elektrische aansluitkabel. Bij elektrische aansluitkabels treedt vaak schade aan de isolatie op. Mogelijke oorzaken zijn:

• Drukpunten, als aansluitkabels door venster- of deuropeningen worden geleid.

• Knikken door een onvakkundige bevestiging of ge- leiding van het netsnoer.

• Snijplekken omdat over het netsnoer is gereden.

• Beschadigde isolatie omdat de stekker uit de wand- contactdoos is getrokken.

• Scheuren door veroudering van de isolatie. Dergelijke defecte elektrische aansluitkabels mogen niet worden gebruikt en zijn levensgevaarlijk als de iso- latie is beschadigd. Tafelinzetstuk vervangen Gevaar! Als het tafelinzetstuk (10) beschadigd is, bestaat het risico dat kleine voorwerpen tussen het tafelinzetstuk en het zaagblad vast komen te zitten en het zaagblad blokkeren. Vervang beschadigde tafelinzetstukken onmiddel- lijk!

1. Draai de schroeven op het tafelinzetstuk los. Ver-

draai zo nodig de draaitafel en kantel de zaagkop om bij de schroeven te kunnen komen.

2. Verwijder het tafelinzetstuk.

3. Plaats een nieuw tafelinzetstuk.

4. Draai de schroeven op het tafelinzetstuk vast.

Inspectie van de koolborstels (afb. 19) Controleer de borstels van de koolborstels bij een nieu- we machine na de eerste 50 bedrijfsuren, of wanneer er nieuwe borstels gemonteerd zijn. Controleer na de eerste controle om de 10 bedrijfsuren. Wanneer de koolstof tot een lengte van 6 mm versleten is of de veer of shuntdraad verbrand of beschadigd is, moet u beide borstels vervangen. Wanneer de borstels na het demonteren als inzetbaar beschouwd worden, kunt u ze weer inbouwen. Open beide vergrendelingen linksom (zoals in afbeel- ding 19 weergegeven) om onderhoud aan de koolbor- stels te verrichten. Verwijder vervolgens de koolborstels. Plaats de koolborstels in omgekeerde volgorde terug. Service-informatie Let op dat bij dit product de volgende delen onderhevig zijn aan gebruiksmatige of natuurlijke slijtage, resp. de volgende delen als verbruiksmateriaal wordt gebruikt. Slijtageonderdelen*:Koolborstels, zaagblad, tafelinzet- stukken, spaanopvangzakken

• niet persé in de leveringsomvang opgenomen! Neem in het geval van reserveonderdelen en accessoi- res contact op met ons servicecentrum. Scan hiervoor de QR code op de voorpagina.

Sla het apparaat en de accessoires op een donkere, droge en vorstvrije plaats en voor kinderen ontoegan- kelijke plaats op. De optimale opslagtemperatuur ligt tussen 5 en 30˚C.www.scheppach.com

• Eigenaars resp. gebruikers van elektrische en elek- tronische apparaten zijn wettelijk verplicht om na gebruik de batterijen en accu’s in te leveren.

• De eindgebruiker is verantwoordelijk voor het wis- sen van persoonsgerelateerde gegevens op het af te voeren afgedankte apparaat!

• Het symbool van de doorgekruiste vuilnisbak betekent dat afgedankte elektrische en elektronische apparatuur niet bij het huishoudelijk afval mag worden gegooid.

• Afgedankte elektrische en elektronische apparatuur kunnen bij de volgende punten kosteloos worden in- geleverd: - Openbare afvalverwijderings- of inzamelpunten (bijv. gemeentewerven) - Verkooppunten van elektrische apparaten (statio- nair en online), voor zover dealers verplicht zijn ze terug te nemen of dit vrijwillig aanbieden. - Tot drie afgedankte elektronische apparaten per apparaattype, met een randlengte van niet meer dan 25 centimeter, kunnen gratis naar de fabrikant worden teruggebracht zonder eerst een nieuw apparaat van de fabrikant te hoeven kopen, of naar een ander erkend inzamelpunt in je omge- ving worden gebracht. - Voor verdere aanvullende terugnamevoorwaar- den van de fabrikanten en distributeurs verzoe- ken wij u contact op te nemen met de betre󰀨ende klantenservice.

• Bij levering van een nieuw elektrisch apparaat door de fabrikaat aan een particulier huishouden, kan de fabrikant op verzoek van de eindgebruiker zorgen voor het kosteloos afhalen van het afgedankte elek- trische apparaat. Neem hiertoe contact op met de klantenservice van de fabrikant.

• Deze uitspraken zijn alleen geldig voor apparaten die in de landen van de Europese Unie worden ge- installeerd en verkocht en die onder de Europese Richtlijn 2012/19/EU vallen. In landen buiten de Eu- ropese Unie kunnen andere voorschriften gelden voor het afvoeren van afgedankte elektrische en elektronische apparatuur. Controleer de elektrische aansluitkabels regelmatig op schade. Let erop dat bij het controleren het netsnoer niet op het stroomnet is aangesloten. Elektrische aansluitkabels moeten aan de relevante VDE- en DIN-voorschriften voldoen. Gebruik uitslui- tend netsnoeren met de aanduiding “H05VV-F”. Op de aansluitkabel moet de type-aanduiding vermeld staan. Wisselstroommotor:

• De netspanning moet 220 - 240 V~ zijn.

• Verlengsnoeren moeten tot een lengte van 25 m een doorsnede hebben van 1,5 vierkante millimeter. Aansluittype X Als het netsnoer van dit apparaat beschadigd is, moet dit worden vervangen door een speciaal uitgevoerd netsnoer, dat verkrijgbaar is bij de fabrikant of diens klantenservice. Aansluitingen en reparaties van de elektrische appa- ratuur mogen uitsluitend door een elektromonteur wor- den uitgevoerd. Vermeld in geval van vragen de volgende gegevens:

• Stroomtype van de motor

• Gegevens van het typeplaatje van de motor

13. Afvalverwerking en hergebruik

Aanwijzingen op de verpakking De verpakkingsmaterialen zijn re- cyclebaar. Verpakkingen milieu- vriendelijk afvoeren. Aanwijzingen betre󰀨ende de wetgeving Afgedank- te elektrische en elektronische apparatuur (AEEA) Afgedankte elektrische en elektronische apparatuur behoort niet bij het huishoude- lijke afval, maar moeten worden ingeza- meld resp. gescheiden worden afgevoerd!

• Oude batterijen of accu’s die niet vast in het afge- dankte apparatuur zijn geïntegreerd, moeten vóór het afvoeren op niet-destructieve wijze worden ver- wijderd! Het afvoeren hiervan is geregeld in de wet- geving inzake batterijen.www.scheppach.com

14. Verhelpen van storingen

Storing Mogelijke oorzaak Oplossing De motor functio- neert niet Motor, kabel of stekker defect, netzekering is geactiveerd. Laat de machine door een vakman controleren. Repareer de motor nooit zelf. Gevaar! Netzekeringen controleren, evt. vervangen De motor draait langzaam en bereikt het bedrijf- stoerental niet. Spanning te laag, wikkelingen beschadigd of condensator doorgebrand. Laat de spanning controleren door de energiemaat- schappij. Laat de motor controleren door een vakman. Laat de condensator vervangen door een vakman. De motor maakt te veel lawaai. Wikkelingen beschadigd, motor defect. Laat de motor controleren door een vakman. De motor bereikt het maximale vermogen niet. Groep van stroomnet overbe- last (lampen, andere motoren enz.). Gebruik geen andere apparaten of motoren op hetzelfde stroomcircuit. Motor raakt snel oververhit. Overbelasting van de motor, ontoereikende koeling van de motor. Voorkom overbelasting van de motor tijdens het zagen, verwijder stof van de motor om een optimale koeling van de motor te garanderen. Zaagsnede is ruw of gegolfd. Zaagblad bot, tandvorm niet geschikt voor materiaaldikte. Zaagblad slijpen of een geschikt zaagblad plaatsen. Werkstuk breekt uit of versplintert. Zaagdruk te hoog of zaagblad niet geschikt voor gebruik. Plaats een geschikt zaagblad.www.scheppach.com

23. Nomainiet nolietoto galda ieliktni!

15. Conformiteitsverklaring
