HM90MP - Såg SCHEPPACH - Gratis bruksanvisning och manual

Produkttyp	Radial geringssåg
Märke	Scheppach
Modell	HM90MP
Vikt	Ca 12,2 kg
Strömförsörjning	220-240 V~, 50 Hz
Effekt (S1)	1700 W
Effekt (S6 15%)	2000 W
Tomgångsvarvtal	3200 / 4500 min⁻¹ (2 hastigheter)
Klingdiameter	216 mm
Klingborrning	30 mm
Tandantal	24
Kapacitet vid 90°	340 x 65 mm
Kapacitet vid 45°	240 x 65 mm
Kapacitet vid dubbel 45°	240 x 38 mm
Geringsområde (bord)	-45° / 0° / +45°
Huvudets lutning	0° till 45° åt vänster
Huvudfunktioner	Styrlaser, dubbla hastigheter, begränsning av skärdjup
Inkluderad utrustning	Tryckare, arbetsstyckesstöd, dammpåse, insexnyckel 6 mm
Ljudtrycksnivå (LpA)	94 dB (osäkerhet 3 dB)
Ljudeffektnivå (LwA)	107 dB (osäkerhet 3 dB)
Laserklass	2 (650 nm, <1 mW)
Säkerhet	Rörligt klingeskydd, säkerhetsstopp, låsbrytare
Underhåll och rengöring	Regelbunden rengöring, oljning av rörliga delar, kontroll av kolborstar, byte av klinga och bordsinsats
Slitdelar	Kolborstar, sågklinga, bordsinsats, dammpåse
Garanti	Lagstadgad tid, defekta delar ersätts kostnadsfritt (arbetskostnad ej inkluderad)

Vanliga frågor - HM90MP SCHEPPACH

Hur byter man sågklingan?

Koppla bort sågen. Lyft upp huvudet och lås det med säkerhetsstoppet (23). Fäll ner klinganskyddet. Använd insexnyckeln för att vrida flänsskruven (28) medurs samtidigt som du håller axellåset (30) intryckt. Ta bort skruven och den yttre flänsen, ta sedan bort klingan. Rengör flänsarna, montera den nya klingan (tändernas rotationsriktning enligt pilen) och dra åt. Kontrollera att klingan rör sig fritt.

Hur ställer man in lasern?

Öppna skruvarna (32b) och ta bort frontkåpan (32a). Lossa stjärnskruvarna (D) och tryck lasern (32) i sidled så att strålen träffar klingans tänder. Dra åt skruvarna, sätt tillbaka kåpan och skruva fast.

Vad är sågens effekt?

Effekten vid kontinuerlig drift (S1) är 1700 W, och vid periodisk drift (S6 15%) 2000 W. Spänningen som krävs är 220-240 V~, 50 Hz.

Hur gör man en geringskapning?

Lossa låshandtaget (11) och dra spaken (34) för att låsa upp bordet. Vrid bordet till önskad vinkel (0° till 45°). Lås handtaget. Placera arbetsstycket mot anslagslisten, kläm fast med tryckarna. För en lutad geringskapning, lossa låsskruven (22) och luta huvudet till önskad vinkel, dra sedan åt. Utför kapningen som en rak kapning.

Vad gör man om motorn inte startar?

Kontrollera att stickproppen är ordentligt ansluten och att nätproppen inte har gått. Om motorn, kabeln eller kontakten är defekt, låt en specialist kontrollera. Reparera aldrig motorn själv.

Hur underhåller man sågen?

Koppla bort sågen före allt underhåll. Rengör regelbundet sågspån och damm med en trasa. Olja de rörliga delarna en gång i månaden (inte motorn). Kontrollera och rengör klingaskyddet före varje användning. Kontrollera kolborstarna var 10:e timme efter de första 50 timmarna, byt ut dem om de är slitna till 6 mm.

Vilken typ av klinga ska man använda?

Använd endast sågklingor som överensstämmer med EN 847-1, med diameter 216 mm, borrning 30 mm, och maxhastighet minst lika med maskinens (3200 eller 4500 min⁻¹). Klingan måste vara anpassad till materialet (trä, plast, mjuk metall). Använd inte HSS-stålklingor eller kapskivor.

Hur ställer man in anslaget vid 90°?

Sänk ned huvudet och lås det med säkerhetsstoppet (23). Lossa låsskruven (22). Placera en vinkel (medföljer ej) mot klingan och bordet. Lossa muttern (26a) och vrid justerskruven (26) tills 90°. Dra åt muttern. Kontrollera visarens (19) visning och justera till 0° om nödvändigt.

Hur använder man dammpåsen?

Tryck ihop ändarna på påsens fjäderklämma och placera den på utloppet baktill på motorn. Påsen töms via en dragkedja. För effektivare dammsugning kan en extern dammsugare anslutas till sugmunstycket.

Hur transporterar man sågen?

Lås bordet med låshandtaget (11). Sänk ned maskinhuvudet och lås det med säkerhetsstoppet (23). Lås radialstyrningen i bakre läge med skruven (20). Bär maskinen i det fasta bordet (15). För förvaring, linda kabeln runt hållarna (37).

BRUKSANVISNING HM90MP SCHEPPACH

Förklaring av symbolerna på produkten

Användningen av symboler i den här handboken ska göra dig uppmärksam på eventuella risker. Säkerhetssymbolerna och förklaringarna som anges i samband med dessa måste förstås. Varningarna i sig undanröjer inga risker och kan inte ersätta lämpliga åtgärder för att förebygga olyckor.

	Läs och följ anvisningarna i bruksanvisningen innan du börjar använda maskinen!
	Använd skyddsglasögon!
	Använd hörselskydd!
	Använd andningsskydd vid dammutveckling!
	Observera! Skaderisk! Håll händerna borta från sågbladet när det är igång!
	Observera! Laserstrålning
	Skyddsklass II (dubbelisolering)
	Beakta varnings- och säkerhetsanvisningar!
	Produkten uppfyller kraven i gällande europeiska direktiv.
	Produkten uppfyller kraven i gällande serbiska direktiv.

Innehållsförteckning: Sida:

1. Inledning 271
2. Apparatbeskrivning (bild 1-22) 271
3. Leveransomfång 272
4. Avsedd användning 272
5. Säkerhetsanvisningar 272
6. Tekniska specifikationer 277
7. Före idrifttagning 277
8. Montering och manövrering....278
9. Transport....281
10. Underhåll....281
11. Lagring 282
12. Elektrisk anslutning.... 282
13. Avfallshantering och återvinning 283
14. Felsökning....284
15. Försäkran om överensstämmelse 419

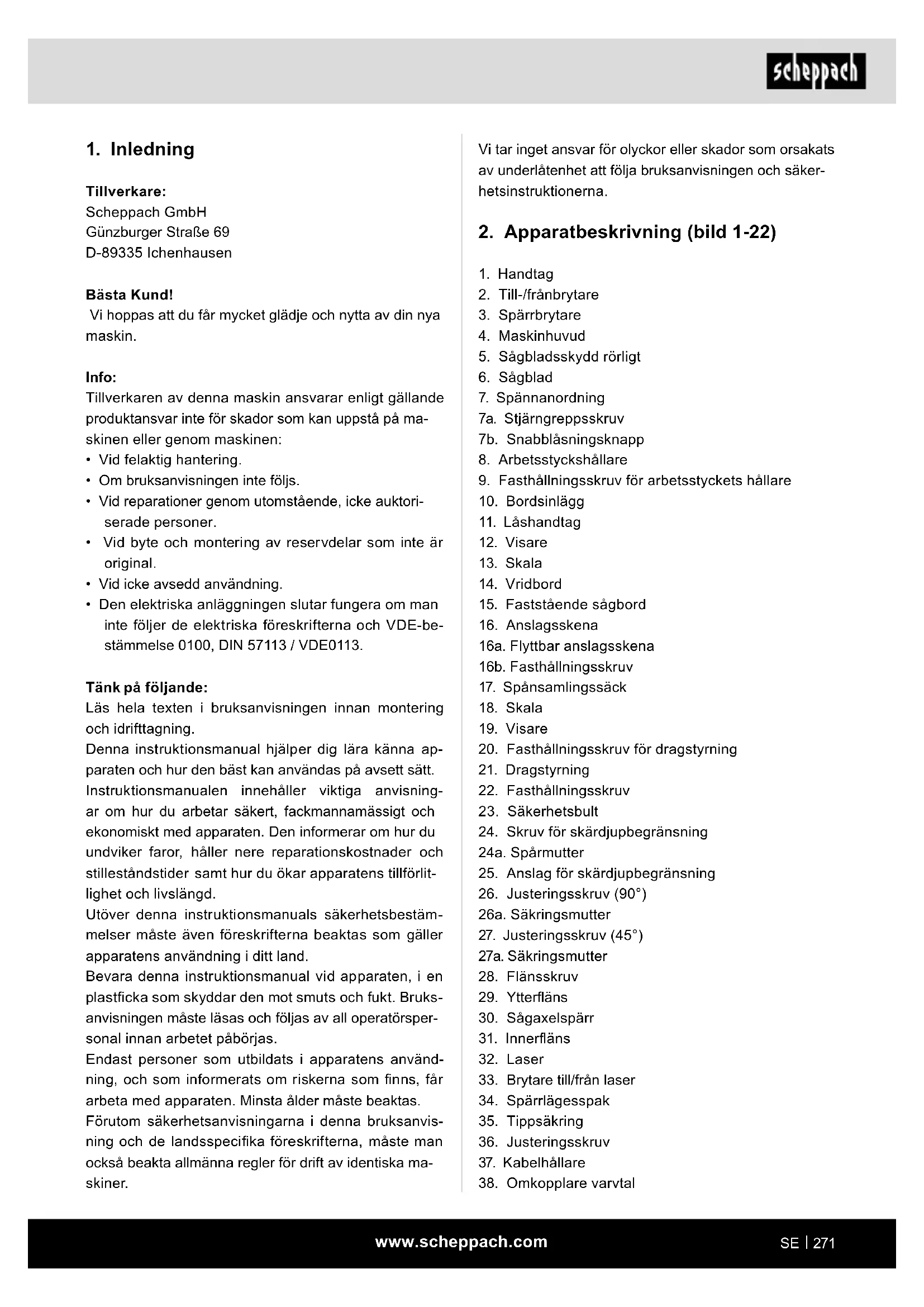

1. Inledning

Tillverkare:

Scheppach GmbH

Vi hoppas att du får mycket glädje och nytta av din nya maskin.

Info:

Tillverkaren av denna maskin ansvarar enligt gällande produktansvar inte för skador som kan uppstå på ma- skinen eller genom maskinen:

• Vid felaktig hantering.
- Om bruksanvisningen inte följs.
- Vid reparationer genom utomstående, icke auktoriserade personer.
- Vid byte och montering av reservdelar som inte är original.
- Vid icke avsedd användning.
- Den elektriska anläggningen slutar fungera om man inte följer de elektriska föreskrifterna och VDE-bestämmelse 0100, DIN 57113 / VDE0113.

Tänk på följande:

Läs hela texten i bruksanvisningen innan montering och idrifttagning.

Denna instruktionsmanual hjälper dig lära känna apparaten och hur den bäst kan användas på avsett sätt. Instruktionsmanualen innehåller viktiga anvisningar om hur du arbetar säkert, fackmannamässigt och ekonomiskt med apparaten. Den informerar om hur du undviker faror, håller nere reparationskostnader och stilleständstider samt hur du ökar apparatens tillförlitlighet och livslängd.

Utöver denna instruktionsmanuals säkerhetsbestämmelser måste även föreskrifterna beaktas som gäller apparatens användning i ditt land.

Bevara denna instruktionsmanual vid apparaten, i en plastficka som skyddar den mot smuts och fukt. Bruksanvisningen måste läsas och följas av all operatörspersonal innan arbetet påbörjas.

Endast personer som utbildats i apparatens användning, och som informerats om riskerna som finns, får arbeta med apparaten. Minsta ålder måste beaktas.

Förutom säkerhetsanvisningarna i denna bruksanvisning och de landsspecifika föreskrifterna, måste man också beakta allmänna regler för drift av identiska maskiner.

Vi tar inget ansvar för olyckor eller skador som orsakats av underlåtenhet att följa bruksanvisningen och säkerhetsinstruktionerna.

2. Apparatbeskrivning (bild 1-22)

1. Handtag
2. Till-/frånbrytare
3. Spärrbrytare
4. Maskinhuvud
5. Sågbladsskydd rörligt
6. Sågblad
7. Spännanordning
   7a. Stjärngreppsskruv
   7b. Snabblåsningsknapp
8. Arbetsstyckshållare
9. Fasthållningsskruv för arbetsstyckets hållare
10. Bordsinlägg
11. Låshandtag
12. Visare
13. Skala
14. Vridbord
15. Faststående sågbord
16. Anslagsskena
    16a. Flyttbar anslagsskena
    16b. Fasthållningsskruv
17. Spånsamlingssäck
18. Skala
19. Visare
20. Fasthållningsskruv för dragstyrning
21. Dragstyrning
22. Fasthällningsskruv
23. Säkerhetsbult
24. Skruv för skärdjupbegränsning
    24a. Spårmutter
25. Anslag för skärdjupbegränsning
26. Justeringsskruv (90°)
    26a. Säkringsmutter
27. Justeringsskruv (45°)
    27a. Säkringsmutter
28. Flänsskruv
29. Ytterfläns
30. Sågaxelspärr
31. Innerfläns
32. Laser
33. Brytare till/från laser
34. Spärrlägesspak
35. Tippsäkring
36. Justeringsskruv
37. Kabelhållare
38. Omkopplare varvtal

A.) 90° anslagsvinkel (ingår inte i leveransomfånget)
B.) 45° anslagsvinkel (ingår inte i leveransomfånget)
C.) Insexnyckel, 6 mm
D.) Krysskruv (laser)

3. Leveransomfång

• Kap-, drag- och geringssåg
  • 1 x spännanordning (7) (förmonterad)
  • 2 x Arbetsstyckshållare (8) (förmonterad)
• Spånsäck (17)
  • Insexnyckel, 6 mm (C)
• Driftmanual

4. Avsedd användning

Kap-, drag- och geringssågen används till att kapa trä och plast i enlighet med maskinstorleken. Sågen är inte avsedd att såga ved.

Varning!

Använd inte apparaten för att såga andra material än vad som står i instruktionsmanualen.

Varning!

Det medlevererade sågbladet är uteslutande avsett för sågning av följande material:

Trä, följdprodukter från trä (MDF, spånskivor, plywood, lamellträ-skivor, hårda träfiberskivor etc.), trä med spik och mjuka stålskivor på 3 mm.

Märk:

Trä som innehåller ogalvaniserade spikar eller skruvar kan också sågas – försiktigt – och säkert.

Märk:

Använd inte sågbladet till att såga galvaniserade material eller trä med inbäddade, galvaniserade spikar.

Använd inte sågbladet till vedsågning!

Maskinen får endast användas på ändamålsenligt sätt. Varje användning därutöver är inte ändamålsenlig. För skador eller personskador till följd av detta ansvarar användaren/operatören och inte tillverkaren.

Enbart sågklingor som passar till maskinen får användas. Användningen av alla typer av kapskivor är förbjuden.

I den avsedda användningen ingår också att man följer säkerhetsanvisningen liksom monteringsanvisningen och driftanvisningar i bruksanvisningen.

Personer som använder och underhåller maskinen måste insatta i dessa och känna till möjliga risker.

Dessutom måste gällande föreskrifter för olycksförebyggande arbete följas strikt.

Följ också andra allmänna bestämmelser för aktuella branschspecifika yrkesområden vad gäller hälsa och säkerhet.

Förändringar av maskinen fritar tillverkaren från allt ansvar och därav resulterande skador.

Trots korrekt användning går det inte att helt eliminera vissa kvarstående riskfaktorer. Följande riskpunkter kan uppstå på grund av maskinens konstruktion och utförande:

- Kontakt med sågbladet i oskyddade sågområden.

- Sträcka sig in i sågklingan när den är i drift (skärskador).

- Hela och delar av arbetsstycken kan orsaka kast.

• Sågbladsbrott.

- Trasiga hårdmetalldelar från sågklingan kan slungas ut.

- Hörselskador kan uppstå om nödvändiga hörselskydd inte används.

- Skadliga utsläpp av trädamm vid användning i slutna rum.

Observera att våra maskiner inte är konstruerade för kommersiell, hantverksmässig eller industriell användning. Vi lämnar ingen garanti när apparaten används i kommersiella eller industriella verksamheter liksom liknande verksamheter.

Allmänna säkerhetsanvisningar för elverktyg

⚠ WARNING! Läs alla säkerhetsanvisningar, instruktioner, illustrationer och tekniska specifikationer som medföljer detta elverktyg. Om du inte följer säkerhetsanvisningarna och de angivna instruktionerna finns risk för elstötar, bränder och/eller allvarliga personskador.

Bevara alla säkerhetsanvisningar och instruktioner för framtida bruk.

Begreppet elverktyg som används i säkerhetsanvisningarna avser såväl eldrivna elverktyg (med elsladd) som batteridrivna elverktyg (utan elsladd).

1) Arbetsplatssäkerhet

a) Se till att ditt arbetsområde är rent och har god belysning.

Stökiga och dåligt belysta arbetsplatser utgör en olycksrisk.

b) Arbeta inte med elverktyg i områden med explosionsrisk om det finns antändliga vätskor, gaser eller damm i området.

Elverktyg genererar gnistor som kan antända dammet eller ångorna.

c) Barn och andra personer får inte vistas i området medan du använder elverktyget.

Du kan förlora kontrollen över elverktyget om du blir distraherad.

2) Elsäkerhet

a) Elverktygets stickkontakt måste passa i elut- taget. Du får inte ändra stickkontakten på nå- got sätt. Använd inte adapterkontakter tillsam- mans med jordade elredskap.

Intakta stickkontakter och uttag som passar till dessa minskar risken för elstötar.

b) Undvik att vidröra jordade delar, exempelvis rör, radiatorer, spisar och kylskåp, med kroppen.

Risken för elstötar ökar om din kropp är jordad.

c) Låt inte elverktyg utsättas för regn eller väta.

Vatten som tränger in i elverktyg ökar risken för elstötar.

d) Använd inte anslutningssladden för andra uppgifter än den är avsedd för, till exempel för att bära eller hänga upp elverktyget eller för att dra ut kontakten ur eluttaget. Håll anslutningssladden borta från värme, olja, vassa kanter och rörliga delar.

Skadade eller tilltrasslade sladdar ökar risken för elstötar.

e) När du arbetar utomhus med ett elverktyg, använd endast förlängningskabel som också är lämplig för utomhusbruk.

Att använda en förlängningssladd som är lämplig för utomhusbruk minskar risken för elektrisk stöt.

f) Använd en jordfelsbrytare om du måste använda elverktyget i en fuktig omgivning.

Användning av en jordfelsbrytare minskar risken för elstötar.

3) Personsäkerhet

a) Var uppmärksam, tänk på vad du gör och använd ditt förnuft när du arbetar med elverktyg. Använd inte elverktyget om du är trött eller påverkad av alkohol, droger eller läkemedel.

Det räcker att du är ouppmärksam ett ögonblick under arbete med elverktyg för att allvarliga olyck- or ska inträffa.

b) Använd personlig skyddsutrustning och ha alltid skyddsglasögon på dig.

Personlig skyddsutrustning anpassad till elverktygets användning, som dammask, halksäkra säkerhetsskor, skyddshjälm och hörselskydd, minskar risken för personskador.

c) Undvik att starta maskinen oavsiktligt. Försäkra dig om att elverktyget är avstängt innan du ansluter det till strömförsörjningen och/eller batteriet samt innan du lyfter upp eller bär det.

Olyckor kan inträffa om du håller fingret på brytaren när du bär elverktyget, eller om maskinen är tillslagen när du ansluter den till strömförsörjningen.

d) Ta bort alla inställningsverktyg eller skruvnycklar innan du startar elverktyget.

Ett verktyg eller en skruvmejsel som befinner sig i en roterande maskindel på elverktyget kan orsaka personskador.

e) Undvik en onormal kroppsställning. Se till att stå säkert och behåll balansen hela tiden.

Då har du bättre kontroll över elverktyget om något oförutsett inträffar.

f) Använd lämpliga arbetskläder. Använd inte löst sittande kläder eller smycken. Håll hår och kläder på avständ från rörliga delar.

Löst sittande kläder, smycken och långt här kan fastna i rörliga delar.

g) Om dammsugnings- och uppsamlingsutrustning kan installeras måste de anslutas och användas korrekt.

Användning av en dammutsugning kan minska risker orsakade av damm.

h) Låt dig inte invaggas i falsk säkerhet och bryt inte mot säkerhetsreglerna för elverktyg, även om du känner till elverktyget när du använt det många gånger.

Oaktsam hantering kan leda till allvarliga person-skador inom bråkdelar av sekunder.

4) Använda och hantera elverktyget

a) Överbelasta inte dina elverktyg. Använd det elverktyg som är avsett för arbetet.

Du arbetar bättre och säkrare i det angivna effektområdet med ett elverktyg som är avsett för arbetet.

b) Använd inte ett elverktyg med defekt brytare.

Ett elverktyg som inte kan startas/stängas av längre är farligt och måste repareras.

c) Dra ut stickkontakten ur eluttaget och/eller ta ut ett uttagbart batteri innan du gör maskin-inställningar, byter delar hos insatsverktyget eller lägger undan elverktyget.

Denna försiktighetsåtgärd förhindrar att du startar elverktyget oavsiktligt.

d) Förvara elverktyg som inte används utom räckhåll för barn. Låt inte personer använda elverktyget om de inte känner till hur det fung- erar eller inte har läst dessa anvisningar.

Elverktyg utgör en fara om de används av oerfarna personer.

e) Ta väl hand om elverktyg och insättningsverktyg. Kontrollera att rörliga delar fungerar som de ska och inte är fastklämda, kontrollera om delar är brutna eller så pass skadade att det inverkar på elverktygets funktion. Skadade delar ska repareras innan du börjar använda elverktyget igen.

Många olyckor orsakas av dåligt underhållna elverktyg.

f) Håll skärverktyg vassa och rena.

Skärverktyg som underhålls noga och hålls vassa fastnar inte så ofta och är lättare att styra.

g) Använd elverktyget, tillbehören och andra tillbehör som används under arbetet enligt anvisningarna i denna bruksanvisning. Ta även hänsyn till arbetsförhållandena under ditt arbete.

Farliga situationer kan uppstå om elverktyg används för andra ändamål än de är avsedda för.

h) Håll alltid handtag och greppytor torra, rena och fria från olja och fett.

Hala handtag och greppytor tillåter inte säker användning och kontroll av elverktyget i oförutsedda situationer.

5) Service

a) Elverktyg måste repareras av kvalificerade fackmän, endast originalreservdelar får användas.

Därmed säkerställs att elverktyget fortsätter vara säkert.

Varning!

Elverktyg alstrar ett elektromagnetiskt fält under drift. Under vissa omständigheter kan fältet störa aktiva eller passiva medicinska implantat. För att minska risken för dödsfall eller allvarliga skador rekommenderar vi därför personer med medicinska implantat till att höra med sin läkare och kontakta tillverkaren av det medicinska implantatet innan verktyget används.

Säkerhetsanvisningar för geringskapsågar

a) Geringskapsågar är avsedda för kapning av trä eller träliknande produkter. De kan inte användas till att kapa järnmaterial som stavar, stänger, skruvar o.s.v. Slipande damm leder till blockering av rörliga delar som den undre skyddskåpan. Gnistor från sågningen bränner på den undre skyddskåpan, inläggningsplattan och andra plastdelar.

b) Fixera arbetsstycket med tving om detta är möjligt. När du håller fast arbetsstycket med handen måste du alltid ha handen minst 100 mm bort från sågklingan på varje sida. Använd inte den här sågen till att kapa bitar som är för små för att spännas fast eller hållas med handen. Om du håller handen för nära sågklingan ökar risken att skadas genom kontakt med sågbladet.

c) Arbetsstycket måste vara orörligt och antingen vara fastspänt eller pressas mot anslaget och bordet. Skjut inte in arbetsstycket i såg-klingan och kapa inte "på fri hand". Arbetsstycken som är lösa eller rör sig kan slungas ut med hög hastighet och orsaka personskador.

d) Skjut sågen genom arbetsstycket. Undvik att dra sågen genom arbetsstycket. När ett snitt ska utföras lyfter du såghuvudet och drar det över arbetsstycket utan att kapa. Därefter startar du motorn, svänger ner såghuvudet och pressar sågen genom arbetsstycket. Vid dragande snitt finns risken att sågklingan reser sig på arbetsstycket och att sågklinge-enheten slungas våldsamt mot användaren.

e) Korsa aldrig den planerade snittlinjen med handen, vare sig framför eller bakom sågklingan. Det är farligt att stödja arbetsstycket "med korsade händer", d.v.s. att hålla arbetsstycket till höger om sågklingan med den vänstra handen eller tvärtom.

f) Ta inte tag bakom anslaget när sågklingan roterar. Underskrid aldrig ett säkerhetsavständ på 100 mm mellan hand och roterande sågblad (gäller på båda sidor av sågbladet; t.ex. när trärester tas bort). Det går kanske inte att se hur nära din hand den roterande sågklingan befinner sig och du kan skadas allvarligt.

g) Kontrollera arbetsstycket före kapningen. När arbetsstycket är böjt eller förvridet spänner du det med den utåt böjda sidan mot anslaget. Säkerställ alltid att det inte finns någon spalt mellan arbetsstycke, anslag och bord längs hela snittlinjen. Böjda eller förvridna arbetsstycken kan vrida sig eller ändra läge och göra så att den roterade sågklingan kläms fast vid kapningen. Det får inte finnas några spikar eller annat material i arbetsstycket.

h) Använd inte sågen förrän bordet är fritt från verktyg, trärester o.s.v. Det är bara arbetsstycket som får befinna sig på bordet. Små restbitar, lösa trästycken eller andra föremål som kommer i kontakt med det roterande bladet kan slungas iväg med stor kraft.

i) Kapa alltid bara ett arbetsstycke. Flera staplade arbetsstycken går inte att spänna eller hålla fast ordentligt och vid sågning kan bladet då klämmas fast eller glida.

j) Se till att geringskapsågen står på en jämn, fast arbetsyta före användningen. En jämn och fast arbetsyta reducerar risken att geringskapsågen blir ostadig.

k) Planera ditt arbete. Varje gång sågklingelutningen eller geringsvinkeln ändrats är det viktigt att det inställbara anslaget är korrekt justerat och stöder arbetsstycket, utan att komma i kontakt med klingan eller skyddskåpan. En fullständig kaprörelse ska simuleras med sågklingan utan att maskinen startas och utan arbetsstycke på bordet. Detta görs för att säkerställa att det inte uppstår hinder eller risk för att kapa i anslaget under rörelsen.

I) När arbetsstycken är bredare eller längre än bordets ovansida måste man se till att det finns lämplig stöttning, t.ex. bordsförlängningar eller sågbockar. Arbetsstycken som är längre och bredare än geringskapsågens bord kan tippa om de inte har ordentligt stöd. Om en avkapad trästock eller arbetsstycket tippar kan detta leda till att den undre skyddskåpan höjs och även till att stocken eller arbetsstycket slungas bort okontrollerat från det roterande sågbladet.

m) Använd dig inte av andra personer som ersättning för en bordsförlängning eller som extra stöd. Om arbetsstyckets stöd är ostadigt kan detta leda till bladet kläms fast. Arbetsstycket kan också förskjutas under snittet och dra in dig och assistenten i det roterande bladet.
n) Den avkapade delen får inte pressas mot den roterande sågklingan. När det är ont om plats, t.ex. när längdstopp används, kan den avkapade biten fastna med bladet och slungas bort med våldsam kraft.
o) Använd alltid en tving eller en lämplig anordning för att stödja rundmaterial som stänger och rör på rätt sätt. Stänger tenderar att rulla iväg vid kapningen vilket gör att bladet "biter sig fast" och arbetsstycket med din hand kan dras in i bladet.
p) Låt bladet nå full hastighet innan du kapar arbetsstycket. Detta minskar risken att arbetsstycke slungas iväg.
q) Stäng av geringskapsågen om arbetsstycket kläms fast eller blockerar bladet. Vänta tills alla rörliga delar har stannat, dra ut stickkontakten och/eller ta ut batteriet. Ta sedan bort det fastklämda materialet. Om du fortsätter såga vid en sådan blockering kan du förlora kontrollen eller geringskapsågen kan skadas.
r) Släpp brytaren efter avslutat snitt och håll ner såghuvudet och vänta tills bladet har stannat innan du tar bort den avkapade delen. Det är mycket farligt att sträcka fram handen nära det nedsaktande bladet.
s) Håll ordentligt i handtaget när ett ofullständigt sågsnitt utförs eller om brytaren släpps innan såghuvudet har nätt sitt undre läge. Sågens bromseffekt gör att såghuvudet kan dras neråt med ett ryck vilket innebär risk att skada sig.

Säkerhetsanvisningar för hantering av sågklingor

1. Använd inte skadade eller deformerade sågklingor.
2. Använd inte sågklingor med sprickor. Kassera spruckna sågklingor. Reparation är inte tillåten.
3. Använd inte sågklingor som är tillverkade av höglegerat snabbstål.
4. Kontrollera sågbladens skick innan du använder drag-, kap- och geringssågen.

5. Använd endast sågklingor som är lämpliga för materialet som ska kapas.

6. Använd endast de sågklingor som föreskrivs av tillverkaren. Sågklingorna måste motsvara SS-EN 847-1 när de är avsedda till bearbetning av trä eller liknande material.

7. Använd inte sågklingor av höglegerat snabbstål (HSS).

8. Använd endast sågblad vars högsta tillåtna varvtal inte är lägre än det maximala spindelvarvtalet hos drag-, kap- och geringssågen och som är lämpliga för materialet som ska kapas.

9. Tänk på sågklingans rotationsriktning.

10. Du ska bara använda sågklingor om du vet hur man hanterar dem.

11. Tänk på maxhastigheten. Överskrid inte den maxhastighet som anges på sågklingan. Arbeta inom hastighetsområdet, om det anges.

12. Rengör klämytorna från smuts, fett, olja och vatten.

13. Använd inte lösa reduceringsringar eller reduceringsbussningar för att minska hålstorleken i såg-klingor.

14. Var noga med att fixerade reduceringsringar för sågklingans säkring har samma diameter och åtminstone 1/3 av den genomsnittliga diametern.

15. Se till att de fastmonterade reduceringsringarna är monterade parallellt med varandra.

16. Var försiktig när sågklingor hanteras. Du förvarar dem bäst i originalförpackningen eller i speciella behållare. Bär skyddshandskar för att förbättra greppet och ytterligare minska risken för skador.

17. Säkerställ att alla säkerhetsanordningar är ordentligt fastmonterade innan du börjar använda sågklingorna.

18. Före insatsen ska du övertyga dig om att sågbladet du använder uppfyller de tekniska kraven för denna drag-, kap- och geringssåg och att det är ordentligt fastmonterat.

19. Använd den medlevererade sågklingan bara för sågning i trä, aldrig för bearbetning av metaller.

20. Använd bara ett sågblad med en diameter motsvarande uppgifterna på sågen.

21. Använd extra arbetsstyckeshållare om detta är nödvändigt för arbetsstyckets stabilitet.

22. Arbetsstyckeshållarens förlängningar måste alltid vara fastsatta och användas under arbetet.

23. Byt ut den slitna bordsinläggningen!

24. Undvik att sågtänderna överhettas.

25. Undvik att plasten smälter när du sågar plast. Använd rätt sågklingor till detta. Byt ut de skada- de eller slitna sågklingorna i tid. Stoppa maskinen om sågklingan blir för varm. Låt sågklingan svalna först innan du arbetar med maskinen igen.

Obs: Laserstrålningng Titta inte in i strålen Laserklass 2

Skydda dig själv och din omgivning genom lämpliga olycksförebyggande åtgärder!

• Titta inte direkt in i laserstrålen med oskyddade ögon.
• Titta inte direkt in i strålgången.
• Rikta inte laserstrålen mot reflekterande ytor, människor och djur. Även en laserstråle med låg effekt kan orsaka ögonskador.
• Varning - om lasern hanteras på annat sätt än vad som beskrivs här, kan det leda till exponering av farlig strålning.
• Öppna inte lasermodulen. Det kan oväntat leda till strålningsexponering.
• Lasern får inte bytas ut mot en annan typ av laser.
• Laserreparationer får göras endast av lasertillverka- ren eller ett auktoriserat företag.

Restrisker

Elverktyget har tillverkats enligt senaste tekniska rön och vedertagna säkerhetstekniska regler. Trots detta kan det uppstå vissa restrisker vid arbetet.

• Hälsofara på grund av ström vid användning av icke korrekta elanslutningsledningar.
• Trots alla vidtagna åtgärder kan det finnas risker som inte är uppenbara.
• Kvarstående risker kan minimeras om "Viktiga anvisningar" och "Avsedd användning" samt övriga anvisningar i driftinstruktionen följs i sin helhet.
• Belasta inte maskinen i onödan: för högt tryck under sågningen skadar sågklingan snabbt och detta leder till försämringar i maskinens arbetseffekt och i snittets exakthet.
• Använd alltid klämmor när plastmaterial kapas. Delarna som ska kapas måste alltid fixeras mellan klämmorna.
• Undvik att starta maskinen utan avsikt: startknappen får inte tryckas in när du sätter in stickkontakten i eluttaget.

• Använd det verktyg som rekommenderas i den här handboken. Då får du en maskin som ger maximal effekt.

• Håll händerna borta från arbetsområdet när maskinen är i drift.

• Innan du gör några justerings- eller underhållsarbeten, släpper du upp startknappen och drar ut näts-tickkontakten.

6. Tekniska specifikationer

Växelströmsmotor....220–240 V\~ 50 Hz Nominell effekt S1*....1700 Watt Driftläge ....S6 15% 2000 W Tomgångshastighet n₀

1. Nivå 3200 min ^-1
2. Nivå 4500 min ^-1
   Hårdmetallsågblad....ø 216 x ø 30 x 2 mm
   Antal tänder 24
   sågklingans maximala tandbredd 3 mm
   Svängområde ...... -45° / 0°/ +45°
   Geringssnitt.... 0° till 45° till vänster
   Sågbredd vid 90°....340 x 65 mm
   Sågbredd vid 45° 240 x 65 mm
   Sågbredd vid 2 x 45°
   (Dubbelt geringssnitt) 240 x 38 mm
   Skyddsklass ......II / ☐
   Vikt ......ca 12,2 kg
   Laserklass....2
   Våglängd laser 650 nm
   Effekt laser ....../< 1 mW

Med förbehåll för tekniska ändringar!

* Drifttyp S1, kontinuerlig drift
* Drifttyp S6, periodisk kontinuerlig drift. Driften består av starttid, en period med konstant belastning och en tomgångsperiod. Arbetscykeln omfattar 10 minuter, där tillkopplingsperioden utgör 15% av arbetscykeln.

Arbetsstycket måste vara minst 3 mm högt och 10 mm brett.

Var noga med att arbetsstycket alltid är säkrat med spännanordningen.

Buller

Bullervärdena fastställdes i enlighet med EN 62841-1.

Ljudtrycksnivå L pA 94 dB
Osäkerhet KpA 3 dB
Ljudeffektnivå L WA 107 dB
Osäkerhet K WA ....3 dB

Använd ett hörselskydd.

Buller kan orsaka hörselskador.

De angivna bulleremissionsvärdena har uppmätts med en standardiserad testmetod och kan användas för att jämföra ett elverktyg med ett annat.

De angivna bulleremissionsvärdena kan också användas för en preliminär bedömning av belastningen.

Varning:

• Bulleremissionerna kan avvika från de angivna värdena under den faktiska användningen beroende på hur elverktyget används, och framför allt påverkar vilken typ av arbetsstycke som bearbetas.
• Försök att hålla en så låg belastning som möjligt. Exempel på åtgärder, arbetstidens begränsning. Då ska man ta hänsyn till alla delar av driftcykeln (till exempel de tider när elverktyget är avstängt och när det är inkopplad, men körs utan belastning).

7. Före idrifttagning

• Öppna förpackningen och ta ut enheten försiktigt.
• Ta bort förpackningsmaterialet, förpacknings-/ och transportsäkringar (om det finns).
• Kontrollera att leveransomfånget är fullständigt.
• Kontrollera enheten och tillbehör för transportskador.
• Om möjligt, ha kvar förpackningen fram till utgången av garantiperioden.

OBSERVERA

Maskinen och förpackningsmaterialet är inga leksaker! Barn får inte leka med plastpåsar, folie och smådelar! Risk för kvävning eller andra skador!

• Maskinen måste ställas upp så att den står stadigt. Säkra maskinen genom borrhålen på det fasta sågbordet (15) med 4 skruvar (ingår inte i leveransomfånget) på en arbetsbänk, ett underrede o. d.
• Dra ut den förinstallerade tippsäkringen (35) komplett och säkra med hjälp av insexnyckeln.
• Ställ in justeringsskruven (36) på bordsskivans nivå för att undvika att maskinen tippar.
• Alla skydds- och säkerhetsanordningar måste vara korrekt monterade på maskinen innan du börjar använda den.
• Sågklingan måste kunna löpa fritt.

• Var uppmärksam på främmande material i redan bearbetat trä, som t,ex, spikar eller skruvar o.s.v.

• Förvissa dig om att sågklingan är rätt monterad och att rörliga delar löper smidigt innan du trycker på Till-/Från-brytaren.

• Innan du ansluter maskinen kontrollerar du att upp-gifterna på märkskylten motsvarar dem som gäller för elnätet.

7.1 Kontroll säkerhetsanordning - sågbladsskydd rörligt (5)

Sågklingeskyddet skyddar mot oavsiktlig beröring av sågklingan och mot omkringflygande delar.

Kontrollera funktion.

Fäll ner sågen för detta:

• Sågklingeskyddet måste frige sågbladet vid ner- svängningen, utan att röra vid andra delar.
• När sågen fälls upp i utgångsläge måste sågklingeskyddet automatiskt täcka sågklingan.

8. Montering och manövrering

⚠ Observera!

Montera klart hela maskinen innan den tas i drift!

8.1 Montera drag-, kap- och geringssåg (bild 1, 2, 4, 5, 21)

• För att justera vridbordet (14), fäll upp läshandtaget (11) och dra spärrlägesspaken (34) uppåt med pek-fingret.
• Vrid vridbord (14) och visare (12) till önskat vinkelmått på skalan (13). För att fixera inställningen fäller man ner låshandtaget (11).
• Genom ett lätt tryck nedåt på maskinhuvudet (4) och samtidig utdragning av säkringsbulten (23) från motorhållaren, låses sågen upp för sågning i det understa läget.
• Sväng maskinhuvudet (4) uppåt.
• Spännanordningarna (7) kan fästas på båda sidor av det fasta sågbordet (15). Stick in spännanordningarna (7) i de avsedda hålen på baksidan av anslagsskenan (16) och säkra dem med stjärngreppskruvarna (7a).
• Genom att trycka på snabblåsningsknappen (7b) kan spännanordningens tryckplatta (7) enkelt anpassas till arbetsstyckets höjd.
• Vid geringssnitt på 0°- 45° ska spännanordningen (7) bara monteras på ena sidan (höger) (se bild 11-12).
• Maskinhuvudet (4) kan lutas åt vänster till max 45° genom att lossa fasthållningsskruven (22).

- Arbetsstyckeshällarna (8) mäste alltid vara fastsatta och användas under arbetet. Ställ in den önskade utliggningen genom att lossa fasthållningsskruven (9). Dra sedan fast fasthållningsskruven (9) igen.

8.2 Finjustering av anslaget för kapsnitt 90° (bild 1, 2, 5, 6)

Anslagsvinkel ingår inte i leveransen.

• Sänk maskinhuvudet (4) och fixera med säkerhetsbulten (23).
• Lossa fasthållningsskruven (22).
• Ställ in anslagsvinkeln (A) mellan sågklinga (6) och vridbord (14).
• Lossa säkringsmuttern (26a).
• Justera justeringsskruven (26) tills vinkeln mellan sågklinga (6) och vridbord (14) är 90°.
  • Dra fast säkringsmuttern (26a).
• Kontrollera avslutningsvis läget på vinkelvisningen. Om det behövs lossar man visaren (19) med en stjärnskruvdragare och ställer den på 0°-läget på skalan (18) och sedan drar man åter fast lässkruven.

8.3 Kapsnitt 90° och vridbord 0° (bild 1, 2, 7)

Vid snittbredder på upp till ca. 100 mm kan sågens dragfunktion fixeras i det bakre läget med fasthållningsskruven (20). I detta läge kan maskinen köras i kapdrift. Är snittbredden över 100 mm, måste man tänka på att fasthållningsskruven (20) är lös och maskinhuvudet (4) är rörligt.

Observera!

De flyttbara anslagsskenorna (16a) måste fixeras i det inre läget för 90°-kapsnitt.

• Öppna fasthållningsskruvarna (16b) till de flyttbara anslagsskenorna (16a) och skjut de flyttbara anslagsskenorna (16a) inåt.
• De flyttbara anslagsskenorna (16a) måste låsas fast så längt före den innersta positionen att avständet mellan anslagsskenor (16a) och sågblad (6) är maximalt 8 mm.
• Kontrollera före snittet att det inte kan bli en kollision mellan anslagsskenorna (16a) och sågklingan (6).
• Dra fast fasthällningsskruvarna (16b) igen.
• Ställ maskinhuvudet (4) i den övre positionen.
• Skjut maskinhuvudet (4) bakåt med handtaget (1) och fixera eventuellt i detta läge (beroende på snittbredd).
• Lägg träet som ska sågas på anslagsskenan (16) och på vridbordet (14).

• Materialet med spännanordningarna (7) sätts fast på det fasta sågbordet (15), för att förhindra en förskjutning under sågningen.

• Frigör spärrbrytaren (3) och tryck på Till-/Från-brytaren för att starta motorn.
  • Vid fixerad dragstyrning (21):

Flytta maskinhuvudet (4) nedåt med handtaget (1) med jämnt och lätt tryck tills sågbladet (6) har sågat genom arbetsstycket.

• Vid icke fixerad dragstyrning (21):

Dra maskinhuvudet (4) till det främsta läget. Sänk handtaget (1) jämnt och med ett lätt tryck nedåt. Flytta nu maskinhuvudet (4) långsamt och jämnt tills sågklingan (6) har sågat genom arbetsstycket helt.

- Efter avslutad sågning förflyttas maskinhuvudet åter till det övre viloläget och Till-/Från-brytaren (2) släpps.

Observera!

På grund av returfjädern slår maskinen automatiskt uppåt. Släpp inte handtaget (1) efter sågningen utan låt maskinhuvudet långsamt och med ett lätt mottryck röra sig uppåt.

8.4 Kapsnitt 90° och vridbord 0°–45° (bild 1, 7, 8)

Med kap- och geringssågen kan sågning på snedden utföras åt vänster och åt höger i 0°–45°.

Observera!

De flyttbara anslagsskenorna (16a) måste fixeras i det inre läget för 90°-kapsnitt.

• Öppna fasthållningsskruven (16b) till de flyttbara anslagsskenorna (16a) och skjut de flyttbara anslags-skenorna (16a) inåt.
• De flyttbara anslagsskenorna (16a) måste låsas fast så långt före den innersta positionen att avståndet mellan anslagsskenorna (16a) och sågblad (6) är minst 8 mm.
• Kontrollera före snittet att det inte kan bli en kollision mellan anslagsskenorna (16a) och sågklingan (6).
• Dra åter åt fasthällningsskruven (16b).
• Lossa läshandtaget (11), om det är fastdraget, och dra upp spärrlägesspaken (34) med pekfingret. Ställ sedan in vridbordet (14) på den önskade vinkeln.
• Visaren (12) på vridbordet måste stämma överens med det önskade vinkelmättet på skalan (13) på det fasta sågbordet (15).
• Dra fast låshandtaget (11) igen för att fixera vridbordet (14).
• Utför snitt så som beskrivs under punkt 8.3.

8.5 Finjustering av anslaget för geringssnitt 45° (bild 1, 2, 5, 9, 10)

Anslagsvinkel ingår inte i leveransen.

• Sänk maskinhuvudet (4) och fixera med säkerhetsbulten (23).
  • Fixera vridbordet (14) i läge 0°.

Observera!

De flyttbara anslagsskenorna (16a) måste fixeras i det yttre läget för geringssnitt (lutande såghuvud) (vänster sida).

• Öppna fasthällningsskruven (16b) till de flyttbara anslagsskenorna (16a) och skjut de flyttbara anslags-skenorna (16a) utåt.
• De flyttbara anslagsskenorna (16a) måste låsas fast så längt före den innersta positionen att avståndet mellan anslagsskenor (16a) och sågblad (6) är minst 8 mm.
• De flyttbara anslagsskenorna (16a) måste befinna sig i det inre läget (höger sida).
• Kontrollera före snittet att det inte kan bli en kollision mellan anslagsskenorna (16a) och sågklingan (6).
• Lossa fasthållningsskruven (22) med handtaget (1) och luta maskinhuvudet (4) åt vänster till 45°.
• Ställ in 45°-anslagsvinkel (B) mellan sågblad (6) och vridbord (14).
• Justera säkringsmuttern (27a) och justeringsskruven (27) så mycket att vinkeln mellan sågklinga (6) och vridbord (14) är exakt 45°.
  • Dra fast säkringsmuttern (27a).
• Kontrollera avslutningsvis läget på vinkelvisningen. Om det behövs lossar man visaren (19) med en stjärnskruvdragare och ställer den på 45°-läget på skalan (18) och sedan drar man åter fast låsskruven.

8.6 Geringssnitt 0°–45° och vridbord 0° (bild 1, 2, 11)

Med drag-, kap-, och geringssågen kan man utföra geringssnitt åt vänster på 0°–45° mot arbetsytan.

Observera!

De flyttbara anslagsskenorna (16a) måste fixeras i det yttre läget för geringssnitt (lutande såghuvud) (vänster sida).

• Öppna fasthällningsskruven (16b) till de flyttbara anslagsskenorna (16a) och skjut de flyttbara anslags-skenorna (16a) utåt.
• De flyttbara anslagsskenorna (16a) måste låsas fast så längt före den innersta positionen att avständet mellan anslagsskenor (16a) och sågblad (6) är minst 8 mm.
• De flyttbara anslagsskenorna (16a) måste befinna sig i det inre läget (höger sida).
• Kontrollera före snittet att det inte kan bli en kollision mellan anslagsskenorna (16a) och sågklingan (6).
• Dra åter åt fasthållningsskruven (16b).

• Ställ maskinhuvudet (4) i det övre läget.
  • Fixera vridbordet (14) i läge 0°.

• Lossa fasthällningsskruven (22) med handtaget (1) och luta maskinhuvudet (4) åt vänster, tills visaren (19) pekar på det önskade vinkelmättet på skalan (18).

• Dra fast fasthällningsskruven (22).
• Genomför snitt så som beskrivs under punkt 8.3.

8.7 Geringssnitt 0°–45° och vridbord 0°–45° (bild 2, 4, 12)

Med drag-, kap-, och geringssågen kan man göra geringssnitt åt vänster på 0°–45° mot arbetsytan och samtidigt 0°–45° mot anslagsskenan (dubbelt geringssnitt).

Observera!

De flyttbara anslagsskenorna (16a) måste fixeras i det yttre läget för geringssnitt (lutande såghuvud) (vänster sida).

• Öppna fasthällningsskruven (16b) till de flyttbara anslagsskenorna (16a) och skjut de flyttbara anslagsskenorna (16a) utåt.
• De flyttbara anslagsskenorna (16a) måste låsas fast så långt före den innersta positionen att avståndet mellan anslagsskenor (16a) och sågblad (6) är minst 8 mm.
• Kontrollera före snittet att det inte kan bli en kollision mellan anslagsskenorna (16a) och sågklingan (6).
• Dra åter åt fasthållningsskruven (16b).
• Ställ maskinhuvudet (4) i det övre läget.
• Fäll upp låshandtaget (11) igen för att lossa vridbordet (14).
• Ställ in vridbordet (14) på den önskade vinkeln (se också punkt 8.4 angående detta).
• Fäll ner läshandtaget (11) igen för att fixera vridbordet (14).
• Lossa fasthållningsskruven (22).
• Ställ in maskinhuvudet (4) åt vänster på det önskade vinkelmättets lutning med handtaget (1) (se också punkt 8.6 angående detta).
• Dra fast fasthållningsskruven (22).
• Utför snitt så som beskrivs under punkt 8.3.

8.8 Sågdjupbegränsning (bild 3, 13)

- Med skruven (24) kan man ställa in snittdjupet steglöst. Lossa den räfflade muttern på skruven (24a) för detta. Ställ in det önskade snittdjupet genom att skruva in eller ut skruven (24). Dra sedan åter fast den räfflade muttern (24a) på skruven (24). - Kontrollera inställningen med ett provsnitt.

8.9 Spånsamlingssäck (bild 1, 20)

Sågen är utrustad med en spånsamlingssäck (17) för att samla upp sågspån.

Observera!

Spånsamlingssäcken får endast användas vid sågning av trä och träliknande material!

Tryck ihop dammpåsens metallringsvingar och sätt den på utloppsöppningen i motorområdet.

Spånsamlingssäcken (17) kan tömmas via dragkedjan på undersidan.

Anslutning till en extern dammutsugning

• Anslut utsugningsslangen till dammutsugningen.
• Dammutsugningen måste passa materialet som ska bearbetas.
• Använd en speciell utsugningsanordning till bort-sugningen av extra ohälsosamt eller cancerframkallande damm.

8.10 Byta sågblad (bild 1, 2, 14-16)

⚠️ Använd alltid rätt sågblad för materialet som ska bearbetas.
⚠ Använd endast sågblad som motsvarar maskin-specifikationerna gällande borrhålsdiameter och sågbladets maximala snittfog.
⚠ Använd endast sågblad som är märkta med en hastighet lika med eller högre än maskinspecifikationerna.

Bär skyddshandskar när du byter sågklinga! Skaderisk!

• Sväng upp maskinhuvudet (4) och lås fast med säkerhetsbulten (23).
  • Fäll upp sågbladsskydd (5).
• Sätt insexnyckeln (C) på flänsskruven (28) med en hand.
• Tryck hårt på sågaxelspärren (30) och vrid längsamt flänsskruven (28) medurs. Efter max ett varv hakar sågaxelspärren (30) in.
• Lossa nu med lite mer handkraft flänsskruven (28) medurs.
• Skruva helt ur flänsskruven (28) och ta bort ytterflänsen (29).
• Ta bort sågbladet (6) från innerflänsen (31) och dra det nedåt.
• Rengör noga flänsskruven (28) ytterflänsen (29) och innerflänsen (32).
• Sätt in och dra fast det nya sågbladet (6) i omvänd ordning.

- Observera!

Tändernas sågskränkning, d.v.s. sågbladets (6) rotation-sriktning, måste stämma överens med pilen på huset.

- Innan ni arbetar vidare med sågen ska ni kontrollera skyddsanordningarnas funktion.

- Observera!

Kontrollera efter varje sågbladsbyte om sågklingan (6) löper fritt i bordsinlägget (10) i lodrätt läge och lutad i 45°.

- Observera!

Sågklingan (6) måste bytas och riktas in på rätt sätt.

8.11 Drift laser (bild 17)

- Koppla till:

Tryck 1x på strömbrytaren laser (33). På arbetsstycket som ska bearbetas visas nu en laserlinje, som visar den exakta sågningslinjen.

- Stänga av:

Tryck på strömbrytaren laser (33) igen.

8.12 Justera lasern (bild 18)

Om lasern (32) inte längre visar den korrekta snittlinjen kan denna efterjusteras. Öppna då skruvarna (32b) och ta bort det främre skyddet (32a). Lossa krysskruvarna (D) och ställ in lasern genom förskjutning i sidled så att laserstrålen träffar sågtänderna på sågklingan (6). När du har justerat och dragit fast lasern monterar du det främre skyddet och drar fast de båda skruvarna (32b) för hand.

8.13 Ändra varvtalet (bild 17)

Sågen har 2 varvtalsområden:

- För att köra sågen med varvtalet 3200 min ^-1 (metall) ställer du omkopplaren (38) på läge I.

- För att köra sågen med varvtalet 4500 min ^-1 (trä) ställer du omkopplaren (38) på läge II.

9. Transport

- Dra fast låshandtaget (11) för att låsa fast vridbordet (14).

- Tryck ned maskinhuvudet (4) och lås fast med säkerhetsbult (23). Sågen är nu låst i det undre läget.

- Låst fast dragfunktionen med fasthållningsskruven för dragstyrning (20) i det bakre läget.

- Bär maskinen i det fastlåsta sågbordet (15).

- För att åter montera maskinen följer man beskrivningen under punkt 7.

- För förvaring av kabeln, linda kabeln runt de två ka- belhållarna (37). (bild 22)

10. Underhåll

⚠ Varning!

Dra ut nätstickkontakten innan inställning, underhåll eller reparation utförs!

Allmänna underhållsåtgärder

Torka av spån och damm från maskinen med en duk med jämna mellanrum. Olja in roterande delar en gång i månaden för att förlänga redskapens livslängd. Olja inte in motorn.

Använd inte frätande medel för att rengöra plasten.

Rengöring säkerhetsanordning sågklingeskydd rörligt (5)

Före varje idrifttagning ska det kontrolleras att såg-klingeskyddet är rent.

Ta bort allt sågspån och alla träflisor med hjälp av en pensel eller ett liknande verktyg som passar.

Byta bordsinläggning

Fara!

När en bordsinläggning (10) är skadad finns det risk att små föremål fastnar mellan bordsinläggning och såg-klinga och blockerar sågklingan.

Byt ut slitna bordsinläggningar direkt!

1. Skruva ur skruvar hos bordsinläggning. Vrid vridbord och luta såghuvud om det behövs för att komma åt skruvarna.

2. Ta av bordsinläggning.

3. Sätt in ny bordsinläggning.

4. Dra fast skruvar hos bordsinläggning.

Borstinspektion (bild 19)

Hos en ny maskin ska kolborstarna undersökas efter de första 50 drifttimmarna eller när nya borstar monterats. Efter den första undersökningen ska du undersöka var 10:e drifttimme.

Du måste byta båda borstarna när kolet är 6 mm långt efter slitage eller när fjädern eller shunttråden är bränd eller skadad. När borstarna anses vara användbara efter demonteringen kan du montera dem igen.

När kolborstarna ska underhållas öppnar du de båda låsanordningarna moturs (så som visas i bild 19).

Ta sedan ut kolborstarna.

Sätt in kolborstarna igen i omvänd ordningsföljd.

Serviceinformation

Tänk på att produktens följande delar slits naturligt eller under bruk, eller att följande delar används som förbrukningsmaterial.

Slitdelar*: Kolborstar, sågblad, bordsinlägg, spånsam-lingssäckar

* Ingår inte obligatoriskt i leveransen!

Du kan få reservdelar och tillbehör från vårt servicecenter. För att göra detta, skanna QR-koden på första-sidan.

11. Lagring

Lagra apparaten och dess tillbehör på en mörk, torr och frostfri plats som inte är tillgänglig för barn. Den optimala lagertemperaturen ligger mellan 5 och 30 °C. Förvara elverktyget i originalförpackningen.

Täck över elverktyget för att skydda det mot damm eller fukt.

Förvara bruksanvisningen vid elverktyget.

Den installerade elmotorn är ansluten så att den är redo för drift. Anslutningen motsvarar tillämpliga VDE- och DIN-bestämmelser. Kundens nätanslutning liksom den använda förlängningskabeln måste motsvara dessa föreskrifter.

• Produkten uppfyller kraven i EN 61000-3-11 och omfattas av specialvillkor för anslutningen. Det betyder att man inte får använda vilka anslutningsställen som helst.
• Apparaten kan vid olämpliga nätförhålanden leda till övergående spänningsvariationer.
• Produkten är enbart avsedd att användas på anslutningspunkter som
  a) inte överskrider den maximalt tillåtna nätimpedansen "Z"
  b) har en konstant strömbelastningsförmåga hos nä- tet på minst 100 A för varje fas.
• Ni måste som användare se till att en av de beskrivna kraven a) eller b) uppfylls för anslutningsstället. Ni bör kontakta energileverantören

$$ (Z \max = 0. 3 8 2 \Omega) \text { eller } $$

Viktiga anvisningar

Vid överbelastning av motorn stängs den av automatiskt. Efter en avkylningstid (tidsmässigt olika) kan motorn återigen slås på.

Skadad elanslutningsledning.

På elektriska anslutningsledningar uppstår ofta isolationsskador.

Orsaker till detta kan vara:

• tryckställen när anslutningsledningar förs genom fönster- eller dörröppningar.
• Knäckställen genom felaktig fastsättning eller styrning av anslutningsledningen.
• Snittställen genom att anslutningsledningen körts över.
• Isolationsskador genom ryck ur vägguttaget.
• Sprickor genom isolationens åldring.

Sådana skadade elanslutningsledningar får inte användas och är på grund av isolationsskadorna livsfarliga.

Kontrollera regelbundet anslutningsledningar för skador. Se upp så att anslutningsledningen inte är ansluten till elnätet vid kontrollen.

Elektriska anslutningsledningar måste motsvara tilllämpliga VDE- och DIN-bestämmelser. Använd endast anslutningsledningar med märkningen "H05VV-F".

Enligt föreskrift ska typbeteckningen vara tryckt på anslutningskabeln.

Växelströmsmotor:

• Nätspänningen måste vara 220–240 V\~.
• Förlängningsledningar upp till 25 m längd måste ha ett tvärsnitt på 1,5 kvadratmillimeter.

Anslutningstyp X

Om nätanslutningskabeln till den här apparaten skadas måste den bytas ut mot en särskild anslutningssladd som finns hos tillverkaren eller dennes kundservice.

Anslutningar och reparationer av elektrisk utrustning får endast utföras av kvalificerade elektriker.

Uppge följande information om du har frågor:

• Motorns strömtyp
• Motoruppgifter på märkskylten

13. Avfallshantering och återvinning

Anvisningar beträffande förpackningen

Förpackningsmaterialen kan återvinnas. Avfallshantera förpackningar miljövänligt.

Anvisningar beträffande den tyska lagen om distribution, återtagning och miljövänlig avfallshantering av elektriska och elektroniska apparater (Elektro- und Elektronikgerätegesetz - ElektroG)

Uttjänta elektriska och elektroniska apparater ska inte kastas i hushållssoporna utan lämnas till separat insamling respektive avfallshantering!

• Uttjänta vanliga och uppladdningsbara batterier, som inte är fast monterade i den uttjänta apparaten, måste tas ut utan skador före överlämningen! Batteriers avfallshantering regleras i batterilagstiftningen.
• Innehavare respektive användare av elektriska och elektroniska apparater är enligt lagstiftning förpliktade till återlämning efter apparaternas användning.
• Slutanvändaren ansvarar själv för raderingen av de egna personuppgifterna på den uttjänta apparat som ska avfallshanteras!
• Symbolen med den överkryssade soptunnan betyder att uttjänta elektriska och elektroniska apparater inte får kastas i hushållssoporna.
• Uttjänta elektriska och elektroniska apparater kan lämnas avgiftsfritt på följande ställen:

- Offentligträttsliga avfallshanterings- respektive samlingsställen (t.ex. kommunala återvinningsenheter)

- Inköpsställen för elektriska apparater (stationära och online), om handlare är skyldiga att ta emot eller frivilligt erbjuder detta.

- Man kan kostnadsfritt lämna upp till tre uttjänta elektriska apparater per apparattyp, med en kantlängd på maximalt 25 centimeter, hos tillverkaren utan att först köpa en ny apparat av denne, eller lämna dem till ett annat auktoriserat samlingsställe på närmare håll.

- Kontakta respektive kundservice för information om tillverkarnas och distributörernas övriga, kompletterande villkor för återlämning.

- Om tillverkaren levererar en ny elektrisk apparat till ett privat hushåll kan denne ordna med avgiftsfri hämtning av den uttjänta elektriska apparaten, efter förfrågan från slutanvändaren. Kontakta tillverka-rens kundservice angående detta.

- Dessa uppgifter gäller endast för apparater som installeras och säljs i länderna i den Europeiska unionen och som omfattas av det europeiska direktivet 2012/19/EU. I länder utanför Europeiska unionen kan avvikande bestämmelser gälla för avfallshantering av uttjänta elektriska och elektroniska apparater.

14. Felsökning

Störning Möjliga orsaker Åtgärd
Motor fungerar inte Motor	kabel eller kontakt defekt, nätsäkring har löst ut.	Låt en expert undersöka maskinen.Reparera aldrig motorn själv. Fara!Kontrollera nätsäkringar, byt ev.
Motorn startar lång-samt och kommer inte upp i drifthastigheten.	För låg spänning, Lindningar skadade, kondensator bränd.	Låt nätbolag kontrollera spänningen. Låt en expert kontrollera motorn. Låt en expert byta kondensatorn.
Motor låter för mycket.	Lindningar skadade, motor defekt.	Låt en expert kontrollera motorn.
Motor kommer inte upp i full effekt.	Strömkretsar i nätanläggning överlastade (lampor, andra moto-rer, etc.).	Använd inga andra apparater eller motorer i samma strömkrets.
Motorn blir lätt över-hettad.	Överbelastning av motorn, otill-räcklig kylning av motorn.	Förhindra att motorn överlastas vid kapning. Ta bort damm från motorn så att en optimal motor- kylning är säkerställd.
Sågsnittet är ojämnt eller vågigt.	Trubbig sågklinga, tandform pas-sar inte till materialtjockleken.	Slipa sågklinga, eller använd lämplig sågklinga.
Arbetsstycket drar iväg eller splittras.	Snittryck för högt eller sågklinga passar inte till användningen.	Använd lämplig sågklinga.

Saven har 2 omdrejningstal-områder:

Defekt elektrisk tilslutningsledning.

Der opstår ofte isoleringsskader på elektriske tilslutningsledninger.

Forklaring av symbolene på produktet

Sagen har 2 turtallsområder:

- Bær maskinen på det faststående sagbordet (15).

Skift omgående ut skadde bordinnlegg!

Kontroller kullbørstene ved en ny maskin etter de förste 50 driftstimene, eller när det monteres nye børster.

Med denna maskin följer en 24 månaders garanti. Garantin täcker endast material- och konstruktionsfel. Defekta delar ersätts utan omkostningar, men kunden står för installationen. Vår garanti täcker endast orginal-delar. Anspråk på garanti öreligger inte för: garantin täcker ej, transportskador, skador orsakade av felaktig behandling och då skötselföreskrifter inte beaktats. Vidare kan garantikrav endast ställas för maskiner som inte har reparerats av tredje part.

Takuu FI
