HM90MP - Saag SCHEPPACH - Tasuta kasutusjuhend

Toote tüüp	Radiaallõikesaag
Mark	Scheppach
Mudel	HM90MP
Kaal	Umbes 12,2 kg
Toide	220-240 V~, 50 Hz
Võimsus (S1)	1700 W
Võimsus (S6 15%)	2000 W
Tühikäigu pöörlemiskiirus	3200 / 4500 min⁻¹ (2 kiirust)
Saetera läbimõõt	216 mm
Saetera ava	30 mm
Hammaste arv	24
Lõikevõime 90° juures	340 x 65 mm
Lõikevõime 45° juures	240 x 65 mm
Topelt 45° lõikevõime	240 x 38 mm
Kalde ulatus (laud)	-45° / 0° / +45°
Pea kalle	0° kuni 45° vasakule
Peamised funktsioonid	Juhtlaser, kahekiirus, lõikesügavuse piiramine
Kaasasolev varustus	Suruja, toorikuhoidjad, saepurukott, 6 mm kuuskantvõti
Müratase (LpA)	94 dB (määramatus 3 dB)
Müratase (LwA)	107 dB (määramatus 3 dB)
Laseri klass	2 (650 nm, <1 mW)
Ohutus	Liikuv saeterakaitse, ohutusseadis, lukustuslüliti
Hooldus ja puhastamine	Regulaarne puhastamine, liikuvate osade õlitamine, harjade kontroll, saetera ja lauasise vahetamine
Kuluosad	Harjad, saetera, lauasise, saepurukott
Garantii	Seaduslik kestus, defektsed osad asendatakse tasuta (v.a tööjõukulu)

Korduma kippuvad küsimused - HM90MP SCHEPPACH

Kuidas vahetada saetera?

Ühendage saag vooluvõrgust lahti. Tõstke pea üles ja lukustage see ohutusseadisega (23). Painutage saeterakaitse alla. Kasutage kuuskantvõtit, et keerata ääriku kruvi (28) päripäeva, hoides samal ajal võlli lukustust (30) all. Eemaldage kruvi ja välimine äärik, seejärel eemaldage saetera. Puhastage äärikud, paigaldage uus saetera (hammaste pöörlemissuund vastavalt noolele) ja pingutage. Kontrollige saetera vaba liikumist.

Kuidas reguleerida laserit?

Avage kruvid (32b) ja eemaldage esikate (32a). Lõdvendage ristpeakruvid (D) ja lükake laserit (32) külgsuunas, nii et kiir langeb saetera hammastele. Pingutage kruvid, paigaldage kate tagasi ja keerake kinni.

Milline on sae võimsus?

Võimsus pideval tööl (S1) on 1700 W ja perioodilisel tööl (S6 15%) on 2000 W. Vajalik pinge on 220-240 V~, 50 Hz.

Kuidas teha kaldega lõiget?

Lõdvendage lukustuskäepide (11) ja tõmmake hoob (34), et laua lukust vabastada. Pöörake laud soovitud nurgani (0° kuni 45°). Lukustage käepide. Asetage toorik vastu piirdekinnitust, pingutage surujatega. Kaldlõike tegemiseks lõdvendage lukustuskruvi (22) ja kallutage pea soovitud nurgani, seejärel pingutage uuesti. Tehke lõige nagu sirge lõige.

Mida teha, kui mootor ei käivitu?

Kontrollige, kas pistik on korralikult ühendatud ja kas vooluvõrgu kaitse pole läbi põlenud. Kui mootor, kaabel või ühendus on defektne, laske spetsialistil kontrollida. Ärge kunagi ise mootorit parandage.

Kuidas saagi hooldada?

Enne hooldust ühendage saag vooluvõrgust lahti. Puhastage regulaarselt saepuru ja tolmu lapiga. Õlitage liikuvaid osi kord kuus (mitte mootorit). Kontrollige ja puhastage saeterakaitset enne iga kasutust. Kontrollige süsi iga 10 töötunni järel pärast esimesi 50 tundi, vahetage need välja, kui need on kulunud 6 mm-ni.

Millist tüüpi saetera kasutada?

Kasutage ainult saeterasid, mis vastavad standardile EN 847-1, läbimõõduga 216 mm, avaga 30 mm ja maksimaalse kiirusega vähemalt masina omale (3200 või 4500 min⁻¹). Saetera peab sobima materjaliga (puit, plastik, pehme metall). Ärge kasutage HSS teraseid ega lõikekettaid.

Kuidas reguleerida 90° piirikut?

Langetage pea ja lukustage see ohutusseadisega (23). Lõdvendage lukustuskruvi (22). Asetage nurklaud (pole kaasas) vastu saetera ja lauda. Lõdvendage mutter (26a) ja keerake reguleerimiskruvi (26) kuni 90°. Pingutage mutter. Kontrollige osuti (19) näitu ja vajadusel reguleerige see 0°-le.

Kuidas kasutada saepurukotti?

Viige koti vedruklambri otsad kokku ja asetage see mootori tagaosa avale. Kott tühjendatakse tõmbluku kaudu. Tõhusama imemise jaoks saab ühendada välise tolmuimeja imiotsakuga.

Kuidas saagi transportida?

Lukustage laud lukustuskäepidemega (11). Langetage masina pea ja lukustage see ohutusseadisega (23). Lukustage radiaaljuhtimine tagumisse asendisse kruviga (20). Kandke masinat fikseeritud laua (15) abil. Hoiustamiseks keerake kaabel tugede (37) ümber.

KASUTUSJUHEND HM90MP SCHEPPACH

Tootel elevate sümbolite selgitus

Käesolevas käsiraamatus on sümbolite kasutamise ülesandeks pöörata Teie tähelepanu võimalikele riskidele. Neid saatvatest ohutussümbolitest ja selgitustest tuleb täpselt aru saada. Hoiatused ise ühtki riski ei kõrvalda ega suuda asendada korrektseid meetmeid önnetuste ärahoidmiseks.

	Lugege enne käikuvõtmist kasutusjuhend ja ohutusjuhised läbi ning pidage neist kinni!
	Kandke kaitseprille!
	Kandke kuulmekaitset!
	Kandke tolmuemissiooni korral respiraatorit!
	Tähelepanu! Vigastusoht! Ärge sisestage jäsemeid töötavasse saekettasse!
	Tähelepanu! Laserkiirgus
	Kaitseklass II (topeltisolatsioon)
	Järgige hoiatus- ja ohutusjuhiseid!
	Toode vastab kehtivatele Euroopa direktiividele.
	Toode vastab kehtivatele Serbia juhistele.

Sisukord: Lk:

1. Sissejuhatus 224
2. Seadme kirjeldus (joon. 1-22) 224
3. Tarnekomplekt 225
4. Otstarbekohane kasutamine 225
5. Ohutusjuhised 225
6. Tehnilised andmed....229
7. Enne käikuvõtmist....230
8. Ülesehitus ja käsitsemine 231
9. Transportimine 234
10. Hooldus....234
11. Ladustamine 235
12. Elektriühendus 235
13. Utiliseerimine ja taaskäitlus....235
14. Rikete körvaldamine 236
15. Vastavusdeklaratsioon 419

1. Sissejuhatus

Tootja:

Scheppach GmbH

Soovime Teile uue seadme meeldivat ja edukat kasutamist.

Juhis:

Selle seadme tootja ei vastuta kehtiva tootevastutuse seaduse järgi kahjude eest, mis tekivad seadmel või seadme tõttu alljärgnevatel juhtudel:

• asjatundmatul käsitsemisel,
• käsitsemiskorralduse eiramisel,
• remontimisel kolmandate isikute, mittevolitatud spetsialistide poolt,
• mitte-originaalosade paigaldamisel ja nendega väljavahetamisel,
  • mitte sihtotstarbekohasel kasutamisel,
• elektrisüsteemi rivist väljalangemisel elektrialaeeskirjade ning VDE nõuete 0100, DIN 57113 / VDE0113 eiramisel.

Pidage silmas:

Lugege enne montaaži ja käikuvõtmist kogu kasutusjuhendi tekst läbi.

Käesoleva kasutusjuhendi ülesandeks on hölbustada seadme tundmaöppimist ja selle kasutamist vastavalt sihtotstarbekohastele kasutusvõimalustele.

Kasutusjuhend sisaldab tähtsaid juhiseid, kuidas saate seadmega ohutult, asjatundlikult ning ökonoomselt töötada, ja kuidas saate vältida ohte, hoida kokku re-mondikulusid, lühendada seisuaegu ning suurendada elektritööriista töökindlust ja eluiga.

Lisaks käesolevas kasutusjuhendis esitatud ohutus-nõuetele peate tingimata oma riigis seadme käitamise kohta kehtivaid eeskirju järgima.

Hoidke kasutusjuhendit kilekotis mustuse ja niiskuse eest kaitstult seadme juures alal. Kõik operaatorid peavad selle enne töö alustamist läbi lugema ja seda hoolikalt järgima.

Seadmega tohivad töötada ainult isikud, keda on seadme kasutamise osas instrueeritud ja sellega seonduvast ohtudest teavitatud. Nõutavast miinimumvanusest tuleb kinni pidada.

Peale käesolevas käsitsusjuhendis sisalduvate ohutusjuhiste ning Teie riigis ehituslikult samade masinate kohta kehtivate eeskirjade tuleb järgida üldtunnustatud tehnilisi reegleid.

Me ei võta vastutust õnnetuste või kahjude eest, mis tekivad käesoleva juhendi ja ohutusjuhiste eiramisest.

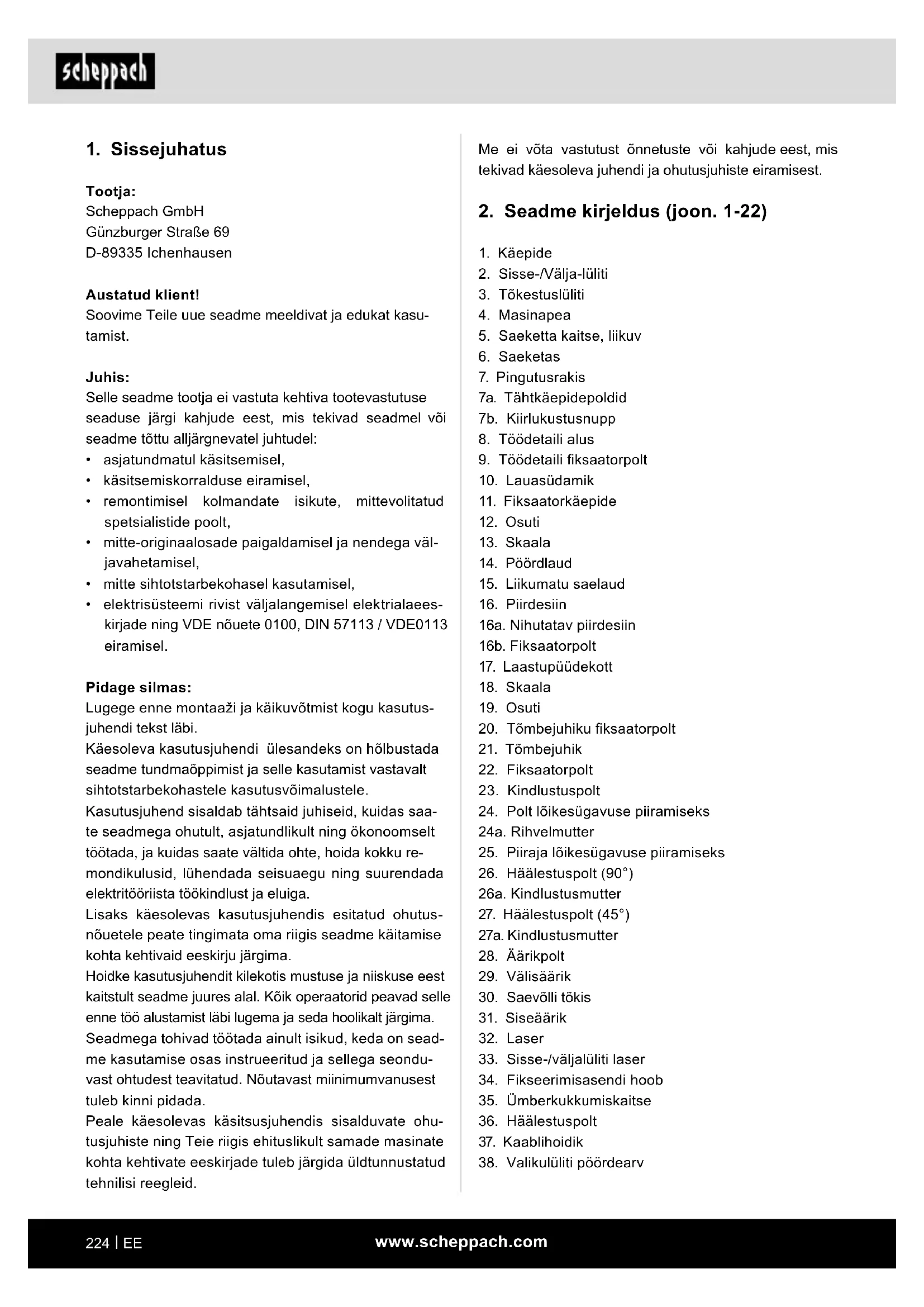

2. Seadme kirjeldus (joon. 1-22)

1. Käepide
2. Sisse-/Välja-lüliti
3. Tõkestuslüliti
4. Masinapea
5. Saeketta kaitse, liikuv
6. Saeketas
7. Pingutusrakis
   7a. Tähtkäepidepoldid
   7b. Kiirlukustusnupp
8. Töödetaili alus
9. Töödetaili fiksaatorpolt
10. Lauasüdamik
11. Fiksaatorkäepide
12. Osuti
13. Skaala
14. Pöördlaud
15. Liikumatu saelaud
16. Piirdesiin
    16a. Nihutatav piirdesiin
    16b. Fiksaatorpolt
17. Laastupüüdekott
18. Skaala
19. Osuti
20. Tõmbejuhiku fiksaatorpolt
21. Tõmbejuhik
22. Fiksaatorpolt
23. Kindlustuspolt
24. Polt lõikesügavuse piiramiseks
    24a. Rihvelmutter
25. Piiraja lõikesügavuse piiramiseks
26. Häälestuspolt (90°)
    26a. Kindlustusmutter
27. Häälestuspolt (45°)
    27a. Kindlustusmutter
28. Äärikpolt
29. Välisäärik
30. Saevölli tökis
31. Siseäärik
32. Laser
33. Sisse-/väljalüliti laser
34. Fikseerimisasendi hoob
35. Ümberkukkumiskaitse
36. Häälestuspolt
37. Kaablihoidik
38. Valikulüliti pöördearv

A.) 90° piirdenurgik (ei sisaldu tarnekomplektis)
B.) 45° piirdenurgik (ei sisaldu tarnekomplektis)
C.) Sisekuuskantvõti 6 mm
D.) Ristpeakruvi (laser)

3. Tarnekomplekt

• Otsamis-, tömbe ja eerungisaag
  • 1 x pingutusseadis (7) (eelmonteeritud)
  • 2 x töödetaili alus (8) (eelmonteeritud)
  • Laastupüüdekott (17)
  • Sisekuuskantvõti 6 mm (C)
• Kasutusjuhend

4. Otstarbekohane kasutamine

Otsamis-, tömbe- ja eerungisaag on ette nähtud puidu ning plasti otsamiseks vastavalt masina suurusele. Saag ei sobi küttepuidu lõikamiseks.

Hoiatus!

Ärge kasutage saagi kunagi muude kui käsitsusjuhen-dis nimetatud materjalide lõikamiseks.

Hoiatus!

Kaasapandud saeketas on ette nähtud eranditult järgmiste materjalide saagimiseks:

Puit, puidu järgtooted (MDF, laastplaadid, vineer, tisleriplaadid, kövakiudplaadid jne), naeltega puit, plast, mittemustmetallid ja 3 mm pehmed terasplaadid.

Märkus:

Tsinkimata naelu või kruvisid sisaldavat puitu saab samuti – ettevaatlikult – turvaliselt lõigata.

Märkus:

Ärge kasutage saeketast tsingitud materjalide või peidetud tsingitud naeltega puidu lõikamiseks.

Ärge kasutage saeketast küttepuidu saagimiseks!

Masinat tohib kasutada ainult vastavalt selle otstarbele. Igasugune sellest ulatuslikum kasutus pole sihtotstarbekohane. Sellest põhjustatud kahjude ja vigastuste eest vastutab kasutaja/operaator, mitte tootja.

Kasutada tohib üksnes antud masinale sobivaid saekettaid. Igat liiki lõikeketaste kasutamine on keelatud.

Sihtotstarbekohase kasutuse koostisosaks on ka ohutusjuhiste, samuti montaažijuhendi ning kasutusjuhendis sisalduvate käitusjuhiste järgimine.

Isikud, kes masinat käsitsevad ja hooldavad, peavad seda tundma ja olema võimalikest ohtudest teavitatud. Peale selle tuleb kehtivatest önnetuste ennetamise eeskirjadest väga täpselt kinni pidada.

Tuleb järgida muid töömeditsiiniliste ja ohutustehniliste valdkondade üldisi reegleid.

Masinal teostatud muudatused välistavad tootja vastutuse sellest tekkivate kahjude eest täielikult.

Sihtotstarbekohasest kasutamisest hoolimata pole võimalik teatud riskitegureid täielikult välistada. Masina konstruktsioonist ja ülesehitusest tingitult võib esineda järgmisi punkte:

• Saeketta puudutamine mittekaetud saepiirkonnas.
- Jäsemete sisestamine töötavasse saekettasse (löikevigastus).
- Töödetaili ja töödetaili osade tagasilöök.
• Saeketta purunemine.
- Saeketta vigaste kövasulamdetailide väljapaiskamine.
- Kuulmekahjustused nõutava kuulmekaitsme mitte-kasutuse korral.
- Puidutolmude tervistkahjustav emissioon suletud ruumides kasutamisel.

Palun pidage silmas, et meie seadmed pole konstrueeritud kommerts-, käsitööndus- ega tööstuskasutuse jaoks. Me ei võta üle kohustuslikku garantiid, kui seadet kasutatakse kommerts-, käsitööndus- või tööstusettevõtetes ning samaväärsetel tegevustel.

5. Ohutusjuhised

Üldised ohutusjuhised elektritööriistade kohta

⚠ HOIATUS! Lugege köiki ohutusjuhiseid, korraldusi, illustratsioone ja andmeid, millega see elektritööriist on varustatud. Hooletused alljärgnevatest korraldustest kinnipidamisel vöivad pöhjustada elektri- lööki, tulekahju ja/vöi raskeid vigastusi.

Hoidke köik ohutusjuhised ja korraldused tulevikuks alles.

Ohutusjuhistes kasutatav mõiste „elektritööriist“ kehtib võrgukäitusega elektritööriistade (võrgujuhtmega) ja akukäitusega elektritööriistade (võrgujuhtmeta) kohta.

1) Ohutus töökohal

a) Hoidke oma tööpiirkond puhas ja hästi valgustatud.

Korratud või valgustamata tööpiirkonnad võivad önnetusi põhjustada.

b) Ärge töötage elektritööriistaga plahvatusohtlikus ümbruskonnas, milles leidub süttimisohtlikke vedelikke, gaase või tolme.

Elektritööriistad tekitavad sädemeid, mis võivad tolmud või aurud põlema süüdata.

c) Hoidke lapsed ja teised isikud elektritööriista kasutamise ajal eemal.

Tähelepanu kõrvalejuhtimisel võite elektritööriista üle kontrolli kaotada.

2) Elektrialane ohutus

a) Elektritööriista ühenduspistik peab pistiku-pessa sobima. Pistikut ei tohi ühelgi viisil muuta. Ärge kasutage adapterpistikuid koos kaitsemaandusega elektritööriistadega.

Muutmata pistikud ja sobivad pistikupesad vähendavad elektrilöögi riski.

b) Vältige kehalist kontakti torude, küttesüstee-mide, pliitide, külmkappide jms maandatud pindadega.

Kui Teie keha on maandatud, siis valitseb körgendatud elektrilöögi risk.

c) Kaitske elektritööriistu vihma ja märja eest.

Vee tungimine elektritööriista suurendab elektri- löögi riski.

d) Ärge kasutage ühendusjuhet valel otstarbel nagu elektritööriista kandmiseks, üles riputamiseks või pistikupesast pistiku väljatõmbamiseks. Kaitske ühendusjuhet kuumuse, öli, teravate servade ning liikuvate osade eest.

Kahjustatud või sasitud ühendusjuhtmed suuren- davad elektrilöögi riski.

e) Kui töötate elektritööriistaga öues, siis kasutage üksnes välitingimustesse sobivaid pikendusjuhtmeid.

Välitingimustesse sobiva pikendusjuhtme kasutamine vähendab elektrilöögi riski.

f) Kui elektritööriista käitamist pole võimalik niiskes ümbruskonnas vältida, siis kasutage rikkevoolu-kaitselülitit.

Rikkevoolu-kaitselüliti kasutamine vähendab elektrilöögi riski.

3) Inimeste ohutus

a) Olge tähelepanelik, pidage oma tegevust silmas ja käige töötamisel elektritööriistaga möistlikult ümber. Ärge kasutage elektritööriista, kui olete väsinud või uimastite, alkoholi või ravimite möju all.

Hetkeline tähelepanematus võib põhjustada elektritööriista kasutamisel tõsiseid vigastusi.

b) Kandke isiklikku kaitsevarustust ja alati kait-seprille.

Isikliku kaitsevarustuse nagu tolmumaski, libisemiskindlate turvajalatsite, kaitsekiivri või kuulme-kaitsme kandmine, vastavalt elektritööriista liigile ning kasutusele, vähendab vigastuste riski.

c) Vältige ettekavatsematut käikuvõtmist. Veenduge, et elektritööriist on enne voolutoite ja/või aku külgeühendamist, ülesvõtmist või kandmist välja lülitatud.

Kui hoiate elektritööriista kandmisel sörme lülitil või ühendate sisselülitatud elektritööriista vooluvarustusega, siis võib see önnetusi põhjustada.

d) Eemaldage enne elektritööriista sisselülitamist seadistustööriistad ja mutrivötmed.

Pöörleva elektritööriista sisemuses paiknev töö- riist või võti võib vigastusi põhjustada.

e) Vältige ebaharilikku kehahoiakut. Hoolitsege stabiilse seisuasendi eest ja hoidke alati tasakaalu.

Seeläbi saate elektritööriista ootamatutes olukordades paremini kontrollida.

f) Kandke sobivat riietust. Ärge kandke avarat riietust ega ehteid. Hoidke juuksed ja riietus pöörlevatest detailidest eemale.

Avar riietus, ehted või pikad juuksed võidakse liikuvate detailide poolt kaasa haarata.

g) Kui saab monteerida tolmuimu- ja -püüdeseadiseid, siis tuleb need külge ühendada ning neid öigesti kasutada.

Tolmuimusüsteemi kasutamine võib vähendada tolmust tingitud ohte.

h) Ärge uskuge pimesi ohutusse ega eirake elektritööriista ohutusreegleid ka siis, kui olete paljukordse kasutuse töttu elektritööriistaga tuttav.

Tähelepanematu tegutsemine vöib pöhjustada sekundi murdosa jooksul raskeid vigastusi.

4) Elektritööriista kasutamine ja käsitsemine

a) Ärge koormake elektritööriista üle. Kasutage töötamisel antud töö jaoks ettenähtud elektritööriista.

Sobiva elektritööriistaga töötate paremini ja ohutumalt ettenähtud võimsusvahemiku piires.

b) Ärge kasutage elektritööriista, mille lüliti on defektne.

Elektritööriist, mida ei saa enam sisse või välja lülitada, on ohtlik ning tuleb remontida.

c) Tõmmake pistik pistikupesast välja ja/või eemaldage äravõetav aku enne seadme seadistamist, rakendustööriistade vahetamist või elektritööriista ärapanemist.

See ettevaatusmeede vähendab elektritööriista ettekavatsematu käivitumise ohtu.

d) Ladustage mittekasutatavaid elektritööriistu lastele kättesaamatult. Ärge laske elektritööriista kasutada isikutel, kes seda ei tunne või pole käesolevaid korraldusi lugenud.

Elektritööriistad on ohtlikud, kui neid kasutavad kogenematud isikud.

e) Hoolitsege elektritööriistade ja rakendustööriistade eest hästi. Kontrollige, kas liikuvad detailid talitlevad laitmatult ega kiilu kinni, kas esineb murdunud või kahjustatud detaile nii, et elektritööriista talitlus on piiratud. Laske kahjustatud osad enne elektritööriista kasutamist remontida.

Paljude önnetuste põhjus peitub halvasti hooldatud elektritööriistades.

f) Hoidke löiketööriistad teravad ja puhtad.

Hästi hoolitsetud teravate lõikeservadega lõike-tööriistad kiiluvad vähem kinni ja neid on lihtsam juhtida.

g) Kasutage elektritööriista, tarvikuid, kasutustööriistu jms vastavalt käesolevatele korral-dustele. Arvestage seejuures töötingimustega ja teostatava tegevuse iseloomuga.

Elektritööriistade kasutamine muudeks kui ettenähtud rakendusteks vöib pöhjustada ohtlikke olukordi.

h) Hoidke käepidemed ja hoidepinnad kuivad, puhtad ja öli- ning määrdevabad.

Libedad käepidemed ja hoidepinnad ei võimalda elektritööriista ettenägematutes olukordades kindlalt käsitseda ning kontrollida.

5) Teenindus

a) Laske elektritööriista remontida ainult kvalifit-seeritud erialapersonalil ja ainult originaalvaruosadega.

Sellega tagatakse elektritööriista ohutuse säilimine.

Hoiatus!

Antud elektritööriist tekitab käitamise ajal elektromagnetilise välja. Könealune väli võib teatud tingimustel aktiivsete või passiivsete meditsiiniliste implantaatide talitlust halvendada. Vähendamaks tõsiste või surmavate vigastuste ohtu, soovitame me meditsiiniliste implantaatidega isikutel arsti ja meditsiinilise implantaadi tootjaga konsulteerida enne, kui elektritööriista käsitsetakse.

Ohutusjuhised eerungi-otsamissaagidele

a) Eerungi-otsamissaed on ette nähtud puidu ja puidusarnaste toodete lõikamiseks; neid ei saa kasutada raudmaterjalide nagu varbade, lattide, poltide jms lõikamiseks. Abrasiivne tolm põhjustab liikuvate osade nagu alumise kaitsekatte blokeerumist. Lõikesädemed põletavad alumist kaitsekatet, sisestusplaat ja teis plastosi.

b) Fikseerige töödetail võimaluse korral pingutusrakistega. Kui hoiate töödetaili käega kinni, siis peate hoidma oma kätt alati vähemalt 100 mm saeketta igast küljest eemal. Ärge kasutage seda saagi tükkide lõikamiseks, mis on liiga väikesed, et neid kinni pingutada või käega hoida. Kui Teie käsi on saekettale liiga lähedal, siis valitseb saekettaga kokkupuute tõttu vigastusrisk.

c) Töödetail peab olema liikumatu ja kas kinni pingutatud või tuleb seda vastu piirajat ning lauda suruda. Ärge lükake töödetaili saeketta poole ega lõigake kunagi „lahtiste kätega”. Lahtised või liikuvad töödetailid võivad suure kiirusega välja paiskuda ja vigastusi põhjustada.

d) Lükake saag läbi töödetail. Vältige sae tömbamist läbi töödetail. Töstke löikeks saepead ja tömmake see ilma löikamata üle töödetaili. Siis lülitage mootor sisse, kallutage saepead allapoole ja vajutage saag läbi töödetaili. Tömbava löike korral valitseb oht, et saeketas töuseb töödetailis üles ja saekettamoodul paiskub jõuliselt operaatori poole.

e) Ärge ristake kunagi käsi ettenähtud lõikejoone kohal, ei saeketta ees ega taga. Töödetaili toes-tamine „ristatud kätega“, st töödetaili hoidmine saeketta paremal küljel vasaku käega või vastupidi on väga ohtlik.

f) Ärge pange käsi pöörleva saeketta piiraja taha. Ärge jätke käe ja pöörleva saeketta vahele kunagi ohutusvahemaad alla 100 mm (kehtib saeketta mölemal küljel, nt puidujäätmete eemaldamisel). Pöörleva saelehe lähedus Teie käele ei pruugi olla tajutav ja Te võite raskelt vigastada saada.

g) PKontrollige enne lõikamist töödetaili. Kui töödetail on paindunud või väändunud, siis pingutage see piiraja suhtes kinni väljapoole kumera küljega. Tehke alati kindlaks, et piki lõikejoont pole töödetaili, piiraja ja laua vahel pilu. Paindunud või väändunud töödetailid võivad pöörduda või kõikuda ja põhjustada lõikamisel pöörleva saeketta kinnikiilumist. Töödetailis ei tohi olla naelu ega võõrkehi.

h) Kasutage saagi alles siis, kui laud on tööriistadest, puidujäätmetest jms vaba; laual tohib asuda ainult töödetail. Väikesed jäätmed, lahtised puidutükid või muud esemed, mis puutuvad kokku pöörleva kettaga, võidakse suure kiirusega eemale paisata.

i) Lõigake korraga ainult ühte töödetaili. Mitmekihiliselt virnastatud töödetaile ei saa küllaldaselt kinni pingutada või kinni hoida ja võivad põhjustada saagimisel ketta kinnikiilumist või ära libiseda.

j) Hoolitsege selle eest, et eerungi-otsamissaag seisab enne kasutamist tasasel, köval tööpinnal. Tasane ja köva tööpind vähendab ohtu, et eerungi-otsamissaag muutub ebastabiilseks.

k) Plaanige oma tööd. Pöörake saeketta kalde või eerunginurga igakordsel ümberseadmisel tähelepanu sellele, et seatav piiraja on õigesti häälestatud ja toetab töödetaili ilma ketta või kaitsekattega kokku puutumata. Ilma masinat sisse lülitamata ja laual oleva töödetailita tuleb simuleerida saeketta täielikku lõikamisliikumist tegemaks kindlaks, et ei teki takistusi ega piirajasse lõikamise ohtu.

I) Hoolitsege töödetailide puhul, mis on laua pealispinnast laiemad või pikemad, küllaldase toestuse eest nt lauapikenduste või saepukki-de abil. Töödetailid, mis on eerungi-otsamissae lauast pikemad või laiemad, võivad ümber kukkuda, kui need pole püsivalt toestatud. Kui mahalõigatud puitpulk või töödetail kukub alla, võib see alumise kaitsekatte üles tõsta või pöörlevalt kettalt kontrollimatult eemale paiskuda.

m) Ärge kasutage lauapikenduse või täiendava toestuse asemel teisi inimesi. Töödetaili ebastabiilne toestus võib põhjustada ketta kinnikiilumist. Samuti võib töödetail lõike ajal nihkuda ja Teid ning abilist pöörlevasse kettasse tömmata.

n) Mahalõigatud tükki ei tohi vastu pöörlevat saeketast suruda. Kui on vähe ruumi, nt pikipiirajate kasutamisel, siis võib mahalõigatud tükk kettasse kinni kiiluda ja jõuliselt eemale paiskuda.

o) Kasutage ümarmaterjali nagu varraste või torude toestamiseks alati pingutusrakist või sobivat seadist. Vardad kalduvad lõikamisel eemale veeremisele, mistõttu võib ketas „kinni haakuda” ja töödetail võidakse koos Teie käega kettasse tömmata.

p) Laske enne töödetaili löikamist saavutada kettal täispöörded. See vähendab töödetaili eema-lepaiskamise riski.

q) Kui töödetail kiilutakse kinni või ketas blokee-rub, siis lülitage eerungi-otsamissaag välja. Oodake, kuni köik liikuvad osad seiskunud, tömmake vörgupistik välja ja/või võtke aku välja. Eemaldage seejärel kinnikiilunud materjal. Kui saete sellise blokaadi korral edasi, siis võite eerungi-otsamissae üle kontrolli kaotada või seda kahjustada.
r) Laske lõpetatud lõike järel lüliti lahti, hoidke saepead all ja oodake ära ketta seiskumine, enne kui eemaldate mahalõigatud tüki. On väga ohtlik kätt seiskuva ketta lähedusse panna.
s) Hoidke käepidet korralikult kinni, kui teostate ebatäielikku saagimislõiget või lasete lüliti lahti enne, kui saepea on oma alumisse asendisse jõudnud. Sae pidurdustoime tõttu võidakse saepead tõukeliselt allapoole tõmmata, mis põhjustab vigastusriski.

Ohutusjuhised saeketastega ümberkäimiseks

1. Ärge kasutage kahjustatud või deformeerunud saekettaid.
2. Ärge kasutage pragudega saekettaid. Kandke pragunenud saekettad maha. Parandamine pole lubatud.
3. Ärge kasutage kiirtöötlusterasest saekettaid.
4. Kontrollige enne tömbe-, otsamis- ja eerungisae kasutamist saeketaste seisundit.
5. Kasutage eranditult saekettaid, mis on lõigatava materjali jaoks sobivad.
6. Kasutage ainult tootja poolt kindlaks määratud saekettaid. Saekettad, kui need on ette nähtud puidu või sarnaste materjalide töötlemiseks, peavad vastama normile EN 847-1.
7. Ärge kasutage körglegeeritud kiirlöiketerasest (HSS) saekettaid.
8. Kasutage ainult saekettaid, mille suurimad lubatud pöörded on väiksemad kui tömbe-, otsamis- ja ee-rungisae spindli maksimaalsed pöörded ning mis sobivad lõigatavale materjalile.
9. Järgige saeketta pöörlemissuunda.
10. Kasutage ainult saekettaid, kui valitsete nende käsitsemist.
11. Järgige suurimaid pöördeid. Saekettal esitatud suurimaid pöördeid ei tohi ületada. Pidage pööretevahemikust, kui esitatud, kinni.
12. Puhastage kinnipingutuspinnad mustusest, määrdest, ölist ja veest.

13. Ärge kasutage saeketaste avade väiksemaks tegemiseks lahtisi ahendusrõngaid või -pukse.

14. Pöörake tähelepanu sellele, et saeketta kindlustamiseks kasutatavad fikseeritud ahendusröngad on sama läbimõõduga ja moodustavad vähemalt 1/3 lõikeläbimõõdust.

15. Tehke kindlaks, et fikseeritud ahendusröngad on üksteise suhtes paralleelsed.
16. Käige saeketastega ettevaatlikult ümber. Hoidke neid köige parem alal originaalpakendis või spetsiaalsetes anumates. Kandke kaitsekindaid, et haardekindlust parendada ja vigastusriski edasi alandada.
17. Tehke enne saeketaste kasutamist kindlaks, et köik kaitseseadised on nöuetekohaselt kinnitatud.
18. Veenduge enne kasutamist, et Teie poolt kasutatav saeketas vastab antud tömbe-, otsamis- ja eerungisae tehnilistele nõuetele ning on nõuetekohaselt kinnitatud.
19. Kasutage kaasapandud saeketast ainult puidu, ent mitte kunagi metallide töötlemiseks.
20. Kasutage ainult sael esitatud andmetele vastava läbimõõduga saeketast.
21. Kasutage täiendavaid töödetaili-aluseid, kui see on töödetaili stabiilsuse tagamiseks vajalik.
22. Töödetaili aluse pikendusi tuleb töö ajal alati kasutada ja need kinnitada.
23. Asendage ära kulunud lauasüdamik!
24. Vältige saehammaste ülekuumenemist.
25. Vältige plastide saagimisel plasti sulamist.

Kasutage selleks öigeid saekettaid. Vahetage kahjustatud või ära kulunud saekettad öigeaeg-selt välja.

Kui saeketas kuumeneb üle, siis seisake masin. Laske saekettal esmalt maha jahtuda, enne kui töötate seadmega edasi.

Tähelepanu: Laser-kiirgus Ärge vaadake kiirde Laseriklass 2

Kaitske ennast ja ümbruskonda sobivate ettevaatusmeetmetega önnetusohtude eest!

• Ärge vaadake kaitsmata silmadega laserkiirde.
• Ärge vaadake kunagi otse kiirekäiku.

• Ärge suunake laserkiirt kunagi peegeldavatele pindadele ja inimeste või loomade peale. Ka väikese võimsusega laserkiir võib silmadel kahjustusi põhjustada.

• Ettevaatust - kui kasutatakse muid kui siinkohal esi- tatud toimimisviise, siis võib see ohtliku kiirgusplah- vatuse põhjustada.

• Ärge avage kunagi laserimoodulit. Võib tekkida ootamatu kiirgusplahvatus.
• Laserit ei tohi teist tüüpi laseri vastu välja vahetada.
• Remonti tohib laseril teostada ainult laseri tootja või volitatud esindaja.

Jääkriskid

Elektritööriist on valmistatud tehnika kaasaegset arengutaset ja kehtivaid ohutustehnilisi reegleid järgides. Siiski vöib töötamisel esineda üksikuid jääkriske.

• Tervise ohtu seadmine elektrivoolu tõttu nõuetele mittevastavate elektriühendusjuhtmete kasutamisel.
• Peale selle võivad kõigist tarvitusele võetud abinõu- dest hoolimata valitseda mitte silmnähtavad jääkriskid.
• Jääkriske on võimalik minimeerida, kui järgitakse ptk "Ohutusjuhised" ja "Sihtotstarbekohane kasutamine" ning käsitsemiskorraldust tervikuna.
• Ärge koormake asjatult masinat: liiga tugev surve kahjustab saagimisel kiiresti saeketast, mis põh- justab töötlemisel masina võimsuse ja lõiketäpsuse vähenemist.
• Palun kasutage plastmaterjali lõikamisel alati klambreid: detailid, mida saagida soovitakse, tuleb alati klambrite vahele fikseerida.
• Vältige masina juhuslikku käimapanemist: pistiku pistikupessa sisestamisel ei tohi startklahvi vajutada.
• Kasutage tööriistu, mida käesolevas käsiraamatus soovitatakse. Nii saavutate, et Teie masin talitleb optimaalse võimsusega.
• Hoidke oma käed tööpiirkonnast eemal, kui masin on töös.
• Enne kui seadistus- või hooldustöid ette võtate, laske startklahv lahti ja tõmmake võrgupistik välja.

6. Tehnilised andmed

Vahelduvvoolumootor....220 - 240 V\~ 50Hz

Nimivõimsus S1* 1700 Watt

Töörežiim ....S6 15% 2000W

Tühikäigupöörded n _0

1. Käik 3200 min ^-1

2. Käik 4500 min ^-1

Kõvasulamsaeketas....ø 216 x ø 30 x 2 mm

Hammaste arv.... 24

Saeketta hamba maksimaalne laius .... 3 mm

Keeramispiirkond ....-45° / 0°/ +45°

Eerungilõige 0° kuni 45° vasakule

Sae laius 90° puhul.... 340 x 65 mm
Sae laius 45° puhul.... 240 x 65 mm
Saagimislaius 2 x 45° puhul
(topelteerungilöige) 240 x 38 mm
Kaitseklass ......II / ☐
Kaal ....u. 12,2 kg
Laseriklass....2
Laseri Iainepikkus 650 nm
Laseri võimsus....< 1 mW

Võimalikud tehnilised muudatused!

* Töörežiim S1, kestevrežiim
* töörežiim S6, katkematu perioodiline käitus. Der Käitus koosneb käivitumisajast, konstantse koormusega ajast ja tühikäiguajast. Tsükli kestus on 10 minutit, suhteline sisselülituskestus on suhteline 15% tsükli kestusest.

Töödetail peab olema vähemalt körgusega 3 mm ja laiusega 10 mm.

Pidage silmas, et töödetail kindlustatakse alati pingutusrakisega.

Müra

Müraväärtused määrati vastavalt EN 62841-1

Heliröhutase L nA 94 dB
Määramatus K pA ......3 dB
Helivõimsustase L WA 107 dB
Määramatus KWA ......3 dB

Kandke kuulmekaitset.

Müra toime võib põhjustada kuulmiskadu.

Esitatud müraemissiooni väärtused möödeti normeeritud kontrollmeetodi alusel ja neid saab kasutada ühe elektritööriista vördlemiseks teisega.

Esitatud müraemissiooni väärtusi saab samuti kasutada koormuse esmaseks hindamiseks.

Hoiatus:

- Müraemissioonid võivad elektritööriista tegeliku kasutamise ajal esitatud väärtustest kõrvale kalduda sõltuvalt liigist ja viisist, kuidas elektritööriista kasutatakse, eelkõige seetõttu, millist liiki töödetaili töödeldakse.

- Proovige hoida koormus võimalikult väike. Näitlikud meetmed: tööaja piiramine. Seejuures tuleb arvesse võtta käitustsükli köiki osi (näiteks aegu, mil elektritööriist on välja lülitatud, ning selliseid aegu, mil elektritööriist on küll sisse lülitatud, kuid töötab koormuseta).

7. Enne käikuvõtmist

• Avage pakend ja võtke seade ettevaatlikult välja.
• Eemaldage pakendusmaterjal ja pakendus- ning transpordikindlustused (kui olemas).
• Kontrollige üle, kas tarnekomplekt on terviklik.
• Kontrollige seadet ja tarvikudetaile transpordikah-justuste suhtes.
• Säilitage pakendit võimaluse korral kuni garantiiaja möödumiseni alal.

OHT

Seade ja pakendusmaterjalid pole laste mänguasjad! Lapsed ei tohi kilekottide, kilede ja väikedetailidega mängida! Valitseb allaneelamis- ja lämbumisoht!

• Masin tuleb seisukindlalt üles panna. Kinnitage masin avade kaudu liikumatus saelauas (15) 4 poldiga (ei sisaldu tarnekomplektis) tööpingi, aluskandmiku vms külge.
• Tömmake eelinstalleeritud ümberkukkumiskaitse (35) täiesti välja ja kindlustage sisekuuskantvõtmega.
• Seadistage häälestuspolt (36) lauaplaadi nivoole, et vältida masina ümberkukkumist.
• Enne käikuvõtmist peavad olema kõik katted ja ohutusseadised nõuetekohaselt monteeritud.
  • Saeketas peab saama vabalt liikuda.
• Pöörake juba töödeldud puidu puhul tähelepanu vöörkehadele nagu nt naelad vöi kruvid.
• Veenduge enne sisse-/väljalüliti vajutamist, kas saeketas on õigesti monteeritud ja liikuvad osad liiguvad kergelt.
• Veenduge enne masina külgeühendamist, et tüübisildil esitatud andmed ühilduvad elektrivõrgu andmetega.

7.1 Ohutusseadise kontroll - liikuv saeketta kaitse (5)

Saeketta kaitse kaitseb saeketta kogemata puudutamise ja lendlevate laastude eest.

Talitluse ülekontrollimine.

Klappige selleks saag alla:

- Saeketta kaitse peab saeketta allakallutamisel vabaks tegema ilma teisi osi puudutamata.

- Sae lähteasendisse ülesklappimisel peab saeketta kaitse saeketta automaatselt ära katma.

8. Ülesehitus ja käsitsemine

⚠ Tähelepanu!

Monteerige seade enne käikuvõtmist tingimata terviklikult!

8.1 Tõmbe-, otsamis- ja eerungisae ülespanemine (joon. 1, 2, 4, 5, 21)

• Klappige pöördlaua (14) seadmiseks fiksaatorkäepide (11) alla ja tömmake fikseerimisasendi hooba (34) nimetissõrmega ülespoole.
• Keerake pöördlaud (14) ja osuti (12) skaalal (13) soovitud nurgamõõdule. Klappige seadistuse fikseerimiseks fiksaatorkäepide (11) alla.
• Masinapea (4) kerge allavajutamise ja kindlustuspoldi (23) samaaegse mootorihoidikust väljatömbamisega lukustatakse saag alumisest asendist lahti.
  • Pöörake masinapea (4) üles.
• Pingutusseadiseid (7) saab mölemal küljel liikumatu saelaua (15) külge kinnitada. Pistke pingutusseadised (7) selleks ettenähtud avadesse piirdesiini (16) tagaküljel ja kindlustage need tähtkäepidepoltide (7a) abil.
• Kiirlukustusnupu (7b) vajutamisega saab pingutusrakise surveplaati (7) lihtsalt töödetaili körgusele vastavaks kohandada.
• Eerungilõigete 0°- 45° puhul tuleb monteerida pin-gutusseadis (7) ainult ühele küljele (paremale) (vt pilti 11-12).
• Masinapead (4) saab fiksaatorpoldi (22) vabastamise teel max 45° vasakule kallutada.
• Töödetaili alused (8) tuleb töö ajal alati kinnitada ja neid kasutada. Seadistage soovitud väljaulatuvus fiksaatorpoldi (9) vabastamisega. Seejärel pingutage fiksaatorpolt (9) jälle kinni.

8.2 Piiraja peenhäälestamine 90° otsamislõikeks (joon. 1, 2, 5, 6)

Piirdenurgik ei sisaldu tarnekomplektis.

• Laske masinapea (4) alla ja fikseerige kindlustuspoldiga (23).
  • Lödvendage fiksaatorpolt (22).
• Toetage piirdenurgik (A) saeketta (6) ja pöördlaua (14) vahel vastu.
  • Vabastage kindlustusmutter (26a).
• Seadke häälestuspolti (26) nii palju ümber, kuni saeketta (6) ja pöördlaua (14) vaheline nurk on 90°.
• Pingutage kindlustusmutter (26a) jälle kinni.

- Kontrollige seejärel nurganäidiku positsiooni. Kui vajalik, vabastage osuti (19) ristpeakruvikeerajaga, seadke skaalal (18) 0° positsiooni ja pingutage hoi-depolt jälle kinni.

8.3 Otsamislõige 90° ja pöördlaud 0° (joon. 1, 2, 7)

Lõikelaiustel kuni u 100 mm saab sae tömbefunktsiooni fiksaatorpoldiga (20) tagumisse positsiooni fikseerida. Selles positsioonis saab masinat järkamisrežiimil käitada. Kui lõikelaius peaks olema üle 100 mm, siis tuleb silmas pidada, et fiksaatorpolt (20) on lõdvendatud ja masinapea (4) liikuv.

Tähelepanu!

Nihutatavad piirdesiinid (16a) tuleb 90° otsamislõikeks sisemises positsioonis fikseerida.

- Avage nihutatavate piirdesiinide (16a) fiksaatorpoldid (16b) ja lükake nihutatavaid piirdesiine (16a) sissepoole.

- Nihutatavad piirdesiinid (16a) tuleb nii fikseerida, et piirdesiiniide (16a) ja saeketta (6) vahekaugus on maksimaalselt 8 mm.

- Kontrollige enne lõikamist, et piirdesiinide (16a) ja saeketta (6) vaheline kokkupõrge pole võimalik.

- Pingutage fiksaatorpoldid (16b) taas kinni.

- Seadke masinapea (4) ülemisse positsiooni.

- Lükake masinapea (4) käepidemest taha (1) ja fikseerige vajaduse korral selles positsioonis (olenevalt lõikelaiusest).

- Pange lõigatav puit vastu piirdesiini (16) ja pöördlauale (14).

- Fikseerige materjal liikumatul saelaual (15) pingutusseadistega (7), et vältida lõikamisprotseduuri ajal paigast nihkumist.

- Lukustage tökestuslüliti (3) lahti ja vajutage sisse-/väljialülitit, et mootor sisse lülitada.

• Fikseeritud tömbejuhiku (21) korral:

Liigutage masinapead (4) käepidemega (1) ühtlaselt ja kerge survega allapoole, kuni saeketas (6) on töö-detaili läbi lõiganud.

• Fikseerimata tömbejuhiku (21) korral:

Tömmake masinapea (4) täiesti ette. Liigutage käepide (1) ühtlaselt ja kerge survega täiesti alla. Nüüd lükake masinapea (4) aeglaselt ja ühtlaselt täiesti taha, kuni saeketas (6) on töödetaili täielikult läbi löiganud.

- Seadke masinapea pärast saagimisprotseduuri löpetamist taas puhkeasendisse ja laske sisse-/väljalüli (2) lahti.

Tähelepanu!

Tagasitõmbevedru tõttu lõöb masin automaatselt üles. Ärge laske käepidet (1) pärast lõikamise lõppu lahti, vaid liigutage masinapea aeglaselt ja kerge vastusurvega üles.

8.4 Otsamislõige 90° ja pöördlaud 0°- 45° (joon. 1, 7, 8)

Tömbe-, otsamis- ja eerungisaega saab vasakule ning paremale 0°-45° kaldlöikeid teostada.

Tähelepanu!

Nihutatavad piirdesiinid (16a) tuleb 90° otsamislõikeks sisemises positsioonis fikseerida.

• Avage nihutatavate piirdesiinide (16a) fiksaatorpoldid (16b) ja lükake nihutatavaid piirdesiine (16a) sisse.
• Nihutatavad piirdesiinid (16a) tuleb nii kaugel enne sisemist positsiooni fikseerida, et piirdesiiniide (16a) ja saeketta (6) vahekaugus on vähemalt 8 mm.
• Kontrollige enne lõikamist, et piirdesiinide (16a) ja saeketta (6) vaheline kokkupõrge pole võimalik.
  • Pingutage fiksaatorpolt (16b) taas kinni.
• Vabastage fiksaatorkäepide (11), kui see on fiksee-ritud, tömmake fikseerimisasendi hooba (34) nime-tissõrmega ülespoole ja seadistage pöördlaud (14) soovitud nurgale.
• Pöördlaual asuv osuti (12) peab liikumatul saelaual (15) asuval skaalal (13) soovitud nurgamõõduga ühilduma.
• Fikseerige fiksaatorkäepide (11) taas, et pöördlaud (14) fikseerida.
• Teostage lõige punktis 8.3 kirjeldatud viisil.

8.5 Piiraja peenhäälestamine 45° eerungilõikeks (joon. 1, 2, 5, 9, 10)

Piirdenurgik ei sisaldu tarnekomplektis.

• Laske masinapea (4) alla ja fikseerige kindlustuspoldiga (23).
• Fikseerige pöördlaud (14) asendisse 0°.

Tähelepanu!

Nihutatav piirdesiin (16a) tuleb eerungilõigeteks (kallutatud saepea) välimises positsioonis fikseerida (vasak külg).

• Avage nihutatavate piirdesiinide (16a) fiksaator-poldid (16b) ja lükake nihutatavaid piirdesiine (16a) välja.
• Nihutatavad piirdesiinid (16a) tuleb nii kaugel enne sisemist positsiooni fikseerida, et piirdesiiniide (16a) ja saeketta (6) vahekaugus on vähemalt 8 mm.

• Nihutatav piirdesiin (16a) peab asuma sisemises positsioonis (parem külg).

• Kontrollige enne lõikamist, et piirdesiinide (16a) ja saeketta (6) vaheline kokkupõrge pole võimalik.

• Vabastage fiksaatorpolt (22) ja kallutage käepidemega (1) masinapead (4) vasakule, 45° peale.
• Toetage 45° piirdenurgik (B) saeketta (6) ja pöördlaua (14) vahel vastu.
• Lõdvendage kindlustusmutrit (27a) ja seadke häälestuspolti (27) nii palju ümber, kuni saeketta (6) ja pöördlaua (14) vaheline nurk on täpselt 45°.
• Pingutage kindlustusmutter (27a) jälle kinni.
• Kontrollige seejärel nurganäidiku positsiooni. Kui vajalik, vabastage osuti (19) ristpeakruvikeerajaga, seadke skaalal (18) 45° positsiooni ja pingutage hoi-depolt jälle kinni.

8.6 Eerungilõige 0°- 45° ja pöördlaud 0° (joon. 1, 2, 11)

Tõmbe-, otsamis- ja eerungisaega saab tööpinna suhtes vasakule 0°- 45° eerungilõikeid teostada.

Tähelepanu!

Nihutatavad piirdesiinid (16a) tuleb eerungilõigeteks (kallutatud saepea) välimises positsioonis fikseerida (vasak külg).

• Avage nihutatavate piirdesiinide (16a) fiksaator-poldid (16b) ja lükake nihutatavaid piirdesiine (16a) välja.
• Nihutatavad piirdesiinid (16a) tuleb nii kaugel enne sisemist positsiooni fikseerida, et piirdesiiniide (16a) ja saeketta (6) vahekaugus on vähemalt 8 mm.
• Nihutatav piirdesiin (16a) peab asuma sisemises positsioonis (parem külg).
• Kontrollige enne lõikamist, et piirdesiinide (16a) ja saeketta (6) vaheline kokkupõrge pole võimalik.
• Pingutage fiksaatorpolt (16b) taas kinni.
• Seadke masinapea (4) ülemisse asendisse.
• Fikseerige pöördlaud (14) asendisse 0°.
• Vabastage fiksaatorpolt (22) ja kallutage käepide-mega (1) masinapead (4) vasakule, kuni osuti (19) näitab skaalal (18) soovitud nurgamõõtu.
• Keerake fiksaatorpolt (22) taas kinni.
• Viige lõige punktis 8.3 kirjeldatud viisil läbi.

8.7 Eerungilõige 0°-45° ja pöördlaud 0°-45° (joon. 2, 4, 12)

Nihutatavad piirdesiinid (16a) tuleb eerungilõigeteks (kallutatud saepea) välimises positsioonis fikseerida (vasak külg).

Tähelepanu!

Nihutatavad piirdesiinid (16a) tuleb eerungilõigeteks (kallutatud saepea) välimises positsioonis fikseerida (vasak külg).

• Avage nihutatavate piirdesiinide (16a) fiksaator-poldid (16b) ja lükake nihutatavaid piirdesiine (16a) välja.
• Nihutatavad piirdesiinid (16a) tuleb nii kaugel enne sisemist positsiooni fikseerida, et piirdesiiniide (16a) ja saeketta (6) vahekaugus on vähemalt 8 mm.
• Kontrollige enne lõikamist, et piirdesiinide (16a) ja saeketta (6) vaheline kokkupõrge pole võimalik.
  • Pingutage fiksaatorpolt (16b) taas kinni.
• Seadke masinapea (4) ülemisse asendisse.
• Klappige fiksaatorkäepide (11) üles, et pöördlaud (14) vabastada.
• Seadistage pöördlaud (14) soovitud nurgale (vt selle kohta ka punkti 8.4).
• Klappige fiksaatorkäepide (11) alla, et pöördlaud (14) fikseerida.
  • Vabastage fiksaatorpolt (22).
• Kallutage käepidemega (1) masinapead (4) vasakule, soovitud nurgamõõdule (vt selle kohta ka punkti 8.6).
• Keerake fiksaatorpolt (22) taas kinni.
• Teostage lõige punktis 8.3 kirjeldatud viisil.

8.8 Lõikesügavuse piiraja (joon. 3, 13)

• Poldi (24) kaudu saab lõikesügavust sujuvalt sea-distada. Selleks vabastage poldi (24a) rihvelmutter. Seadistage soovitud lõikesügavus poldi (24) sisse-keeramise või väljakeeramisega. Seejärel pingutage poldi (24) rihvelmutter (24a) taas kinni.
• Kontrollige seadistust proovilõike aluse.

8.9 Laastupüüdekott (joon. 1, 20)

Saag on varustatud laastude püüdmiseks laastupüüdekotiga (17).

Tähelepanu!

Laastupüüdekotti tohib kasutada ainult puidu ja puidusarnaste materjalide lõikamiseks!

Suruge tolmukoti metallrönga tiivad kokku ja pange see mootori piirkonnas asuva väljalaskeava külge.

Laastupüüdekotti (17) saab tühjendada alaküljel asuva tömbluku kaudu.

Ühendamine eksternse tolmuimusüsteemi külge

• Ühendage imuvoolik tolmuimusüsteemi külge.
• Tolmuimusüsteem peab töödeldava materjali ja jaoks sobima.
• Kasutage eriti tervistkahjustavate või vähki tekitavate tolmude äraimemiseks spetsiaalset imuseadist.

8.10 Saeketta väljavahetamine (joon. 1, 2, 14-16)

Tömmake vörgupistik välja!

Tähelepanu!

⚠ Kasutage saetava materjali jaoks alati öiget saeketast.

△ Kasutage ainult saekettaid, mis vastavad saeketta ava läbimõõdu ja lõikesoone maksimaalse laiuse osas masina spetsifikatsioonidele.

⚠ Kasutage ainult saekettaid, mis on tähistatud sama või kõrgema kiirusega kui masina spetsifikatsioonid.

Kandke saeketta vahetamisel kaitsekindaid! Vigastusoht!

• Keerake masinapea (4) üles ja fikseerige kindlustuspoldiga (23).
• Klappige saeketta kaitse (5) üles.
• Pange sisekuuskantvõti (C) ühe käega äärikpoldile (28).
• Suruge saevölli tökis (30) kinni ja keerake äärikpolti (28) aeglaselt pääripäeva. Max ühe pöörde järel saevölli tökis (30) fikseerub.
• Nüüd vabastage äärikpolt (28) veidi suurema jõutarbega suunaga pääripäeva.
• Keerake äärikpolt (28) täielikult välja ja võtke vä- lisäärik (29) maha.
• Võtke saeketas (6) siseäärikult (31) maha ja tömma- ke allapoole välja.
• Puhastage äärikpolt (28), välisäärik (29) ja siseäärik (32) hoolikalt.
• Paigaldage uus saeketas (6) vastupidises järjekorras ja pingutage kinni.

• Tähelepanu!

Hammaste lõikekalle, st saeketta (6) pöörlemissuund, peab ühtima korpusel oleva noole suunaga.

- Kontrollige enne edasitöötamist kaitseseadiste talit-lusvõimet.

• Tähelepanu!

Kontrollige iga kord pärast saeketta vahetamist, kas saeketas (6) jookseb vertikaalses asendis ja 45° peale kallutatult lauasüdamikus (10) vabalt.

• Tähelepanu!

Saeketta (6) vahetus ja väljajoondamine tuleb teostada nõuetekohaselt.

8.11 Laseri i käitamine (joon. 17)

• Sisselülitamine:

Vajutage laseri sisse-/väljalülitit (33) 1x. Töödeldavale töödetailile projitseeritakse laserjoon, mis näi-tab täpset löikamisliini.

• Väljalülitamine:

Vajutage uuesti laseri sisse-/väljalülitit (33).

8.12 Laseri häälestamine (joon. 18)

Kui laser (32) ei näita enam korrektset lõikejoont, siis saab selle üle häälestada. Avage selleks poldid (32b) ja eemaldage eesmine kate (32a). Vabastage ristpeakruvid (D) ja seadistage laser küljele nihutades nii, et laserkiir tabab saeketta (6) lõikehambaid.

Monteerige pärast laseri häälestamist ja kinni pingutamist eesmine kate ja pingutage selleks mölemad poldid (32b) käe jõuga kinni.

8.13 Pöörete muutmine (joon. 17)

Sael on kaks 2 pööretevahemikku:

- Seadke sae käitamiseks pöördearvuga 3200 min ^-1 (metall) kiiruse valikulüliti (38) positsiooni I.

- Seadke sae käitamiseks pöördearvuga 4500 min ^-1 (puit) kiiruse valikulüliti (38) positsiooni II.

9. Transportimine

- Pingutage fiksaatorkäepide (11) kinni, et lukustada pöördlaud (14).

- Suruge masinapead (4) alla ja fikseerige kindlus-tuspoldiga (23). Saag on nüüd alumises asendis lukustatud.

- Fikseerige sae tömbefunktsioon tömbejuhiku (20) fiksaatorpoldiga tagumises positsioonis.

• Kandke masinat liikumatust saelauast (15).

- Toimige masina uuesti ülespanemiseks peatükis 7 kirjeldatud viisil.

- Kerige kaabel alalhoidmiseks kahe kaablihoidiku (37) ümber. (Joon. 22)

10. Hooldus

⚠️ Hoiatus!

Tõmmake enne igasuguseid seadistamisi, korrashoiutöid ja parandamisi võrgupistik välja!

Pühkige masin aeg-ajalt lapiga tolmust ning laastudest puhtaks. Ölitage tööriista eluea pikendamiseks üks kord kuus pöörlevaid osi. Ärge ölitage mootorit.

Ärge kasutage plastmassi puhastamiseks söövitavaid ained.

Ohutusseadise puhastamine, liikuv saeketta kaitse (5)

Kontrollige iga kord enne käikuvõtmist saeketta kaitset mustuse suhtes.

Eemaldage vanad saelaastud ja puidukillud pintsli või sarnaselt sobiva tööriista abil.

Lauasüdamiku vahetamine

Oht!

Kahjustatud lauasüdamiku (10) korral valitseb oht, et väikesed esemed kiiluvad lauasüdamiku ja saeketta vahel kinni ning blokeerivad saeketta.

Vahetage kahjustatud lauasüdamikud kohe välja!

1. Keerake lauasüdamiku poldid välja. Vaj. korral keerake pöördlauda ja kallutage saepead, et poltidele ligi pääseda.
2. Võtke lauasüdamik ära.
3. Pange uus lauasüdamik sisse.
4. Pingutage lauasüdamiku poldid kinni.

Harjade ülevaatus (joon. 19)

Kontrollige süsiharju uuel masinal esimese 50 töötunni möödudes või kui monteeriti uued harjad. Kontrollige pärast esimest kontrollimist iga 10 töötunni tagant.

Kui süsi on 6 mm pikkusele ära kulunud, vedru või kõrvalühendusjuhe põlenud või kahjustatud, siis peate mölemad harjad asendama. Kui harjad tunnistatakse pärast mahavõtmist kasutuskõlblikeks, siis võib need tagasi paigaldada.

Avage süsiharjade hoolduseks mölemad lukustid (joonisel 19 kujutatud viisil) vastupäeva. Võtke seejärel süsiharjad välja.

Pange süsiharjad vastupidises järjekorras taas sisse.

Teenindus-informatsioon

Tuleb silmas pidada, et antud toote puhul vajatakse kasutusalasele või loomulikule kulumisele alluvaid või kulumaterjalidena järgmisi osi.

Kuluosad*: Süsiharjad, saeleht, lauasüdamikud; laastupüüdekotid

* ei sisaldu tingimata tarnekomplektis!

Varuosi ja tarvikuid saate meie teeninduskeskusest. Skannige selleks tiitellehel olev QR kood.

11. Ladustamine

Ladustage seadet ja tarvikuid pimedas, kuivas, kül-mumiskindlas ning lastele kättesaamatus kohas. Opti-maalne ladustamistemperatuur on 5 ja 30°C vahel.

Säilitage elektritööriista originaalpakendis.

Katke elektritööriist kinni, et seda tolmu või niiskuse eest kaitsta.

Säilitage käsitsemiskorraldust tööriista juures.

12. Elektriühendus

Installeeritud elektrimootor on käitusvalmis kujul külge ühendatud. Ühendus vastab asjaomastele VDE ja DIN nõuetele. Kliendipoolne võrguühendus ja kasutatav pikendusjuhe peavad nendele eeskirjadele vastama.

• Toode vastab EN 61000-3-11 nõuetele ja allub eriühendamistingimustele. See tähendab, et vabalt valitavate ühenduspunktide kasutamine pole lubatud.
• Seade võib ebasoodsate võrguolude korral ajutisi pingekõikumisi põhjustada.
• Toode on ette nähtud kasutamiseks eranditult ühen-duspunktide küljes, mis
  a) ei ületa maksimaalset lubatavat võrguimpedantsi "Z" (Zmax = 0.382 Ω) või
  b) mille võrgu püsivoolukoormatavus on vähemalt 100 A faasi kohta.
• Te peate kasutajana kindlaks tegema, vajaduse korral oma energiavarustusettevõttega konsulteerides, et ühenduspunkt, mille kaudu soovite toodet käitada, vastab ühele nõuetest a) või b).

Tähtsad juhised

Mootor lülitub selle ülekoormamisel iseseisvalt välja. Pärast mahajahtumisaega (ajaliselt erinev) saab mootori jälle sisse lülitada.

Kahjustatud elektriühendusjuhe.

Elektriühendusjuhtmetel tekivad sageli isolatsioonikahjustused.

Nende põhjusteks võivad olla:

• Survekohad, kui ühendusjuhtmed veetakse läbi akende või uksevahede.
• Murdekohad ühendusjuhtme asjatundmatu kinnitamise või vedamise tõttu.
• Sisselõikekohad ühendusjuhtmest ülesõitmise töttu.
• Isolatsioonikahjustused seinapistikupesast väljarebimise töttu.
• Praod isolatsiooni vananemise töttu.

Selliselt kahjustatud elektriühendusjuhtmeid ei tohi kasutada ja on isolatsioonikahjustuste töttu eluohtlikud.

Kontrollige elektriühendusjuhtmed regulaarset kahjustuste suhtes üle. Pidage silmas, et ülekontrollimisel pole ühendusjuhe vörku ühendatud.

Elektriühendusjuhtmed vastavad asjaomastele VDE ja DIN nõuetele. Kasutage ainult ühendusjuhtmeid tähi-sega „H05VV-F“.

Ühenduskaablile trükitud tüübitähis on eeskirjaga ko-hustuslik.

Vahelduvvoolumootor:

• Vörgupinge peab olema 220 - 240 V\~
- Kuni 25 m pikkused pikendusjuhtmed peavad olema ristlõikega 1,5 ruutmillimeetrit.

Ühendusliik X

Kui seadme võrguühendusjuhe saab kahjustada, siis tuleb see erilise ühendusjuhtmega asendada, mis on saadaval tootja või tema klienditeeninduse kaudu.

Elektrialase varustuse ühendamist ja remonti tohib teostada ainult elektrispetsialist.

Küsimuste korra esitage palun järgmised andmed:

• mootori vooluliik
• mootori tüübisildi andmed

13. Utiliseerimine ja taaskäitlus

Juhised pakendi kohta

Pakendusmaterjalid on taaskäideldavad. Palun utiliseerige pakendid keskkonnasõbralikult.

Juhised elektri- ja elektroonikaseadmete seadus (ElektroG) kohta

Elektri- ja elektroonikaseadmed ei kuulu olmeprügisse, vaid tuleb suunata eraldi ko-gumisse või utiliseerimisse!

• Vanad patareid või akud, mis pole püsivalt vanaseadmesse paigaldatud, tuleb enne äraandmist purustamata välja võtta! Nende utiliseerimist reguleeritakse patareiseadusega.

• Elektri- ja elektroonikaseadmete omanikud või kasutajad on seadusega kohustatud need kasutuse lõpus tagastama.

• Lõppkasutaja kannab omavastutust utiliseeritava vanaseadmel isikupõhiste andmete kustutamise eest!

• Läbikriipsutatud prügikonteineri sümbol tähendab, et vanu elektri- ja elektroonikaseadmeid ei tohi utiliseerida olmeprügi kaudu.
• Vanad elektri- ja elektroonikaseadmed saab järgmistes kohtades tasuta ära anda:
• Avalik-õiguslikud utiliseerimis- või kogumispunk-tid (nt kommunaalsed toormejaamad)
• Elektriseadmete müügipunktid (statsionaarsed ja online), kui edasimüüjad on tagasivõtmiseks ko-hustatud või pakuvad seda vabatahtlikult.
• Kuni kolm vana elektriseadet seadmeliigi kohta maksimaalselt 25-sentimeetrise servapikkusega saate ilma tootjalt uut seadet soetamata talle ta-suta ära anda või enda läheduses teise volitatud kogumispunkti suunata.

- Tootja ja levitaja edasised täiendavad tagasivõt-mistingimused saate teada vastavast klienditeenindusest.

- Tootja poolt eramajapidamisse uue elektriseadme kohaletarnimise korral võib see anda lõppkasutaja järelepärimisel korralduse vana elektriseade tasuta ära viia. Võtke selleks ühendust tootja klienditeenindusega.

- Need ütlused kehtivad ainult seadmete kohta, mis installeeritakse ja müüakse Euroopa Liidu liikmesriikides ning alluvad Euroopa direktiivile 2012/19/EL. Riikides väljaspool Euroopa Liitu võivad kehtida vanade elektri- ja elektroonikaseadmete utiliseerimise kohta kõrvalekalduvad nõuded.

14. Rikete kõrvaldamine

Rike Võimalik põhjus Kõrvaldamine
Mootor ei talitle Mootor,	kaabel või pistik defektne,võrgukaitse on vallandunud.	Laske masin spetsialistil üle kontrollida.Ärge remontige mootorit kunagi ise. Oht!Kontrollige võrgukaitset, vaj. korral vahetage välja.
Mootor käivitubaeglaselt ega saavutakäituskiirust.	Pinge liiga madal, mähised kahjustatud, kondensaator läbi põlenud.	Laske elektrispetsialistil pinget kontrollida.Laske spetsialistil mootorit kontrollida.Laske kondensaator spetsialistil välja vahetada.
Mootor teeb liiga paljumüra.	Mähised kahjustatud, mootordefektne.	Laske spetsialistil mootorit kontrollida.
Mootor ei saavuta täitvõimsust.	Võrguseadme vooluahelad üle koormatud (lambid, teised mootorid jms).	Ärge kasutage samas vooluahelas teisi seadmeid või mootoreid.
Mootor kuumenebkergesti üle.	Mootori ülekoormamine, mootoriebapiisav jahutus.	Vältige lõikamisel mootori ülekuumenemist,eemaldage mootorilt tolm, et oleks tagatudmootori optimaalne jahutus.
Saagimislõige on kro-beline või laineline.	Saeketas nüri, hambakuju ei sobimaterjali paksusele.	Teritage saeketas üle või vastavalt kasutagesobivat saeketast.
Töödetail rebeneb võikilluneb.	Lõikesurve liiga suur või saeketasrakenduse jaoks ebasobiv.	Kasutage sobivat saeketast.

Ilmselgetest vigadest tuleb teatada 8 päeva jooksul pärast kauba kättesaamist, vastasel juhul kaotab ostja köik öigused garantiile nimetatud vigade töttu. Öige käsitsemise korral anname oma masinatele garantii seadusega ettenähtud ajaks alates kauba üleandmisest nii, et vahetame tasuta välja köik masina osad, mis nimetatud aja jooksul peaks muutuma kasutuskölbmatuks materjali- või tootmisvea töttu. Osade eest, mida me ise ei tooda, anname garantii vaid selles osas, mis tarnija on meile garanteerinud. Uute osade paigaldamise kulud kannab ostja. Muutmis- ja amortisatsiooninõuded ning muud kahjutasunõuded välistatakse.

Garantija LV
