Produkttype	Radial gjærsag
Merke	Scheppach
Modell	HM90MP
Vekt	Omtrent 12,2 kg
Strømforsyning	220-240 V~, 50 Hz
Effekt (S1)	1700 W
Effekt (S6 15%)	2000 W
Tomgangshastighet	3200 / 4500 min⁻¹ (2 hastigheter)
Bladdiameter	216 mm
Blad boring	30 mm
Antall tenner	24
Kappkapasitet ved 90°	340 x 65 mm
Kappkapasitet ved 45°	240 x 65 mm
Dobbelt gjæringskapasitet ved 45°	240 x 38 mm
Gjæringsområde (bord)	-45° / 0° / +45°
Hodehelling	0° til 45° til venstre
Hovedfunksjoner	Styreleser, dobbel hastighet, begrensning av skjæredybde
Medfølgende utstyr	Trykklemme, arbeidsstøtter, sagflisoppsamler, 6 mm unbrakonøkkel
Lydnivå (LpA)	94 dB (usikkerhet 3 dB)
Lydnivå (LwA)	107 dB (usikkerhet 3 dB)
Lasersklasse	2 (650 nm, <1 mW)
Sikkerhet	Bevegelig bladbeskytter, sikkerhetsstopp, låsebryter
Vedlikehold og rengjøring	Regelmessig rengjøring, smøring av bevegelige deler, kontroll av kullbørster, utskifting av blad og bordinnsats
Slitedeler	Kullbørster, sagblad, bordinnsats, oppsamlingspose
Garanti	Lovbestemt varighet, defekte deler erstattes gratis (utenom arbeidskostnader)

Ofte stilte spørsmål - HM90MP SCHEPPACH

Hvordan skifter jeg sagbladet?

Koble sagen fra strømmen. Hev hodet og lås det med sikkerhetsstoppen (23). Bøy bladbeskytteren tilbake. Bruk unbrakonøkkelen til å dreie flensskruen (28) med klokken mens du holder aksellåsen (30) inne. Fjern skruen og ytre flens, og ta deretter av bladet. Rengjør flensene, monter det nye bladet (tannens rotasjonsretning i henhold til pilen) og stram til. Kontroller at bladet beveger seg fritt.

Hvordan justerer jeg laseren?

Åpne skruene (32b) og fjern frontdekselet (32a). Løsne stjerneskruene (D) og skyv laseren (32) sidelengs slik at strålen treffer bladets tenner. Stram skruene, sett tilbake dekselet og skru det på igjen.

Hva er sagenes effekt?

Effekten ved kontinuerlig drift (S1) er 1700 W, og ved periodisk drift (S6 15%) 2000 W. Spenningen som kreves er 220-240 V~, 50 Hz.

Hvordan utfører jeg en gjæringskutt?

Løsne låsehåndtaket (11) og trekk i spaken (34) for å låse opp bordet. Drei bordet til ønsket vinkel (0° til 45°). Lås håndtaket. Plasser arbeidsstykket mot anleggsskinnen og stram med trykklemmene. For et skrått gjæringskutt, løsne låseskruen (22) og vipp hodet til ønsket vinkel, og stram deretter. Utfør kuttet som for et rett kutt.

Hva gjør jeg hvis motoren ikke starter?

Kontroller at støpselet er riktig tilkoblet og at nettsikringen ikke har gått. Hvis motoren, kabelen eller kontakten er defekt, få det sjekket av en spesialist. Reparer aldri motoren selv.

Hvordan vedlikeholder jeg sagen?

Før alt vedlikehold, koble sagen fra strømmen. Rengjør regelmessig sagflis og støv med en klut. Smør bevegelige deler en gang i måneden (ikke motoren). Kontroller og rengjør bladbeskytteren før hver bruk. Sjekk kullbørstene hver 10. time etter de første 50 timene, bytt dem hvis de er slitt ned til 6 mm.

Hvilken type blad skal jeg bruke?

Bruk kun sagblad som er i samsvar med standard EN 847-1, med en diameter på 216 mm, boring 30 mm, og en maksimal hastighet som minst tilsvarer maskinen (3200 eller 4500 min⁻¹). Bladet må være tilpasset materialet (tre, plast, mykt metall). Ikke bruk HSS-stålblad eller kappeskiver.

Hvordan justerer jeg anslaget til 90°?

Senk hodet og lås det med sikkerhetsstoppen (23). Løsne låseskruen (22). Plasser en vinkel (ikke medfølgende) mot bladet og bordet. Løsne mutteren (26a) og drei justeringsskruen (26) til 90°. Stram mutteren. Kontroller viseren (19) og juster den til 0° om nødvendig.

Hvordan bruker jeg sagflisoppsamleren?

Press sammen endene av fjærklemmen på posen og sett den på munnstykket bak på motoren. Posen tømmes via en glidelås. For mer effektiv utsuging kan du koble til en ekstern støvsuger på utsugingsstussen.

Hvordan transporterer jeg sagen?

Lås bordet med låsehåndtaket (11). Senk maskinhodet og lås det med sikkerhetsstoppen (23). Lås radialføringen i bakre posisjon med skruen (20). Bær maskinen i det faste bordet (15). For oppbevaring, vikle kabelen rundt støttene (37).

BRUKSANVISNING HM90MP SCHEPPACH

Indholdsfortegnelse: Side:

Savebredde ved 90°....340 x 65 mm

Savebredde ved 45°....240 x 65 mm

Savebredde ved 2 x 45°

(dobbeltgeringssnit) 240 x 38 mm

Beskyttelsesklasse ...... II / ☐

- Udfør snittet som beskrevet i punkt 8.3.

Spånposen (17) kan tømmes ved at åbne lynlåsen på undersiden.

Tilslutning af en ekstern støvudsugning

- Løsn nu flangeskruen (28) ved at dreje den i urets retning med mere kraft.

Generelle vedligeholdelsesforanstaltninger

• Motorens strømtype
  • Dataene på motorens typeskilt

13. Bortskaffelse og genanvendelse

Bruken av symboler i denne håndboken er ment å gjøre deg oppmerksom på potensielle risikoer. Sikkerhetssymbolene og forklaringene som følger med dem må bli forstått. Advarslene i seg selv eliminerer ingen risikoer og kan ikke erstatte riktige ulykkesforebyggende tiltak.

	Før igangsetting må bruksanvisningen og sikkerhetsinstruksjonene leses og følges!
	Bruk vernebriller!
	Bruk hørselsvern!
	Bruk åndedrettsvern ved støvutvikling!
	Obs! Fare for personskader! Ikke grip inn i et løpende sagblad!
Achtung! - LaserstrahlungNicht in den Stråd blicken!Laserstråling: 19 (000) 12014-12020. 21-1998	Obs! Laserstråling
	Beskyttelsesklasse II (dobbel isolering)
	Følg advarsler og sikkerhetsinstruksjoner!
	Produktet tilsvarer de aktuelle europeiske direktivene.
	Produktet er i samsvar med gjeldende serbiske retningslinjer.

Innholdsfortegnelse: Side:

1. Innledning 319
2. Apparatbeskrivelse (fig. 1-22) 319
3. Leveringsomfang 320
4. Tiltenkt bruk 320
5. Sikkerhetsinstruksjoner 320
6. Tekniske data.... 324
7. Før idriftsetting.... 325
8. Oppbygning og betjening.... 326
9. Transport....329
10. Vedlikehold....329
11. Lagring....330
12. Elektrisk tilkobling 330
13. Kassering og gjenvinning 330
14. Feilhjelp....331
15. Samsvarserklæring....419

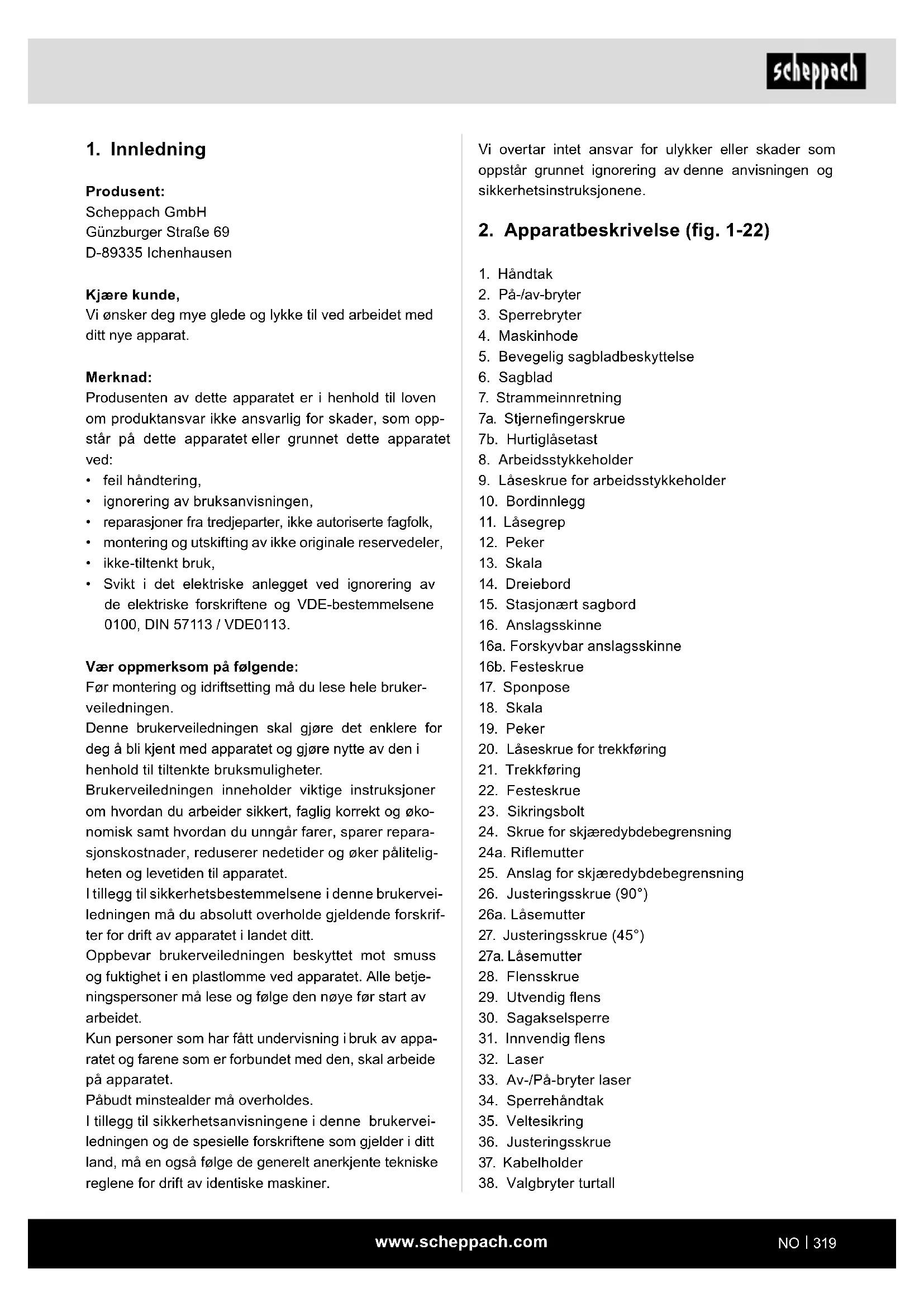

1. Innledning

Produsent:

Scheppach GmbH

Vi ønsker deg mye glede og lykke til ved arbeidet med ditt nye apparat.

Merknad:

Produsenten av dette apparatet er i henhold til loven om produktansvar ikke ansvarlig for skader, som oppstår på dette apparatet eller grunnet dette apparatet ved:

• feil håndtering,
• ignorering av bruksanvisningen,
• reparasjoner fra tredjeparter, ikke autoriserte fagfolk,
  • montering og utskifting av ikke originale reservedeler,
• ikke-tiltenkt bruk,
• Svikt i det elektriske anlegget ved ignorering av de elektriske forskriftene og VDE-bestemmelsene 0100, DIN 57113 / VDE0113.

Vær oppmerksom på følgende:

Før montering og idriftsetting må du lese hele bruker-veiledningen.

Denne brukerveiledningen skal gjøre det enklere for deg å bli kjent med apparatet og gjøre nytte av den i henhold til tiltenkte bruksmuligheter.

Brukerveiledningen inneholder viktige instruksjoner om hvordan du arbeider sikkert, faglig korrekt og økonomisk samt hvordan du unngår farer, sparer reparasjonskostnader, reduserer nedetider og øker påliteligheten og levetiden til apparatet.

I tillegg til sikkerhetsbestemmelsene i denne brukerveiledningen må du absolutt overholde gjeldende forskrifter for drift av apparatet i landet ditt.

Oppbevar brukerveiledningen beskyttet mot smuss og fuktighet i en plastlomme ved apparatet. Alle betjeningspersoner må lese og følge den nøye før start av arbeidet.

Kun personer som har fått undervisning i bruk av apparatet og farene som er forbundet med den, skal arbeide på apparatet.

I tillegg til sikkerhetsanvisningene i denne brukerveiledningen og de spesielle forskriftene som gjelder i ditt land, må en også følge de generelt anerkjente tekniske reglene for drift av identiske maskiner.

Vi overtar intet ansvar for ulykker eller skader som oppstår grunnet ignorering av denne anvisningen og sikkerhetsinstruksjonene.

2. Apparatbeskrivelse (fig. 1-22)

1. Håndtak
2. På-/av-bryter
3. Sperrebryter
4. Maskinhode
5. Bevegelig sagbladbeskyttelse
6. Sagblad
7. Strammeinnretning
   7a. Stjernefingerskrue
   7b. Hurtiglåsetast
8. Arbeidsstykkeholder
9. Låseskrue for arbeidsstykkeholder
10. Bordinnlegg
11. Låsegrep
12. Peker
13. Skala
14. Dreiebord
15. Stasjonært sagbord
16. Anslagsskinne
    16a. Forskyvbar anslagsskinne
    16b. Festeskrue
17. Sponpose
18. Skala
19. Peker
20. Låseskrue for trekkføring
21. Trekkføring
22. Festeskrue
23. Sikringsbolt
24. Skrue for skjæredybdebegrensning
    24a. Riflemutter
25. Anslag for skjæredybdebegrensning
26. Justeringsskrue (90°)
    26a. Låsemutter
27. Justeringsskrue (45°)
    27a. Läsemutter
28. Flensskrue
29. Utvendig flens
30. Sagakselsperre
31. Innvendig flens
32. Laser
33. Av-/På-bryter laser
34. Sperrehåndtak
35. Veltesikring
36. Justeringsskrue
37. Kabelholder
38. Valgbryter turtall

A.) 90° anslagsvinkel (Ikke inkludert i leveringsomfanget)
B.) 45° anslagsvinkel (Ikke inkludert i leveringsomfanget)
C.) Unbrakonøkkel, 6 mm
D.) Stjerneskrue (laser)

3. Leveringsomfang

• Kapp-, trekk- og gjæringssag
• 1 x strammeinnretning (7) (formontert)
• 2 x arbeidsstykkeholder (8) (formontert)
- Sponpose (17)
- Unbrakonøkkel 6 mm (C)
- Bruksanvisning

4. Tiltenkt bruk

Kapp, trekk- og gjæringssagen brukes til å kappe tre og plast, iht. maskinstørrelsen. Sagen er ikke egnet for skjæring av fyringsved.

Advarsel!

Apparatet må ikke brukes til å skjære andre materialer enn de som er beskrevet i brukerveiledningen.

Advarsel!

Det medfølgende sagbladet er utelukkende ment til å sage følgende materialer:

Tre, trederivater (MDF, sponplater, kryssfiner, snekkerplater, hardfiberplater, osv.), tre med spiker og 3 mm myke stålplater.

Merknad:

Tre som inneholder ikke-galvaniserte spikre eller skruer kan også skjæres trygt hvis de skjæres forsiktig.

Merknad:

Ikke bruk sagbladet til å skjære galvaniserte materialer eller tre med innstøpte galvaniserte spikre.

Ikke bruk sagbladet til å sage fyringsved!

Maskinen skal bare benyttes til de formålene den er ment for. Enhver annen bruk som går utover dette er ikke forskriftsmessig. Brukeren/operatøren, og ikke produsenten, er ansvarlig for materielle skader eller personskader av enhver art som forårsakes av dette.

Bruk kun sagblad som er egnet for maskinen. Det er forbudt å bruke separasjonsskiver.

Det å følge sikkerhetsinstruksjonene, monteringsanvisningen og brukerveiledningen er også en del av tiltenkt bruk.

Personer som betjener og vedlikeholder maskinen, må kjenne godt til den og være orientert om mulige farer.

Ut over dette skal gjeldende forskrifter for ulykkesforebygging overholdes nøyaktig.

∅vrige generelle regler på arbeidsmedisinske og sikkerhetstekniske områder skal følges.

Foretas det endringer på maskinen, påtar ikke produ- senten seg noe ansvar for skader som kan oppstå som følge av dette.

Tross forskriftsmessig bruk kan ikke bestemte restfarer utelukkes helt. Følgende punkter kan oppstå, avhengig av maskinens konstruksjon og oppbygning:

• Berøring av sagbladet på et sageområde som ikke er tildekket.
• Inngripen i løpende sagblad (kuttskade).
• Tilbakeslag av arbeidsstykker og deler av arbeidsstykker.
• Sagbladbrudd.
• At hardmetalldeler med feil slynges ut av sagbladet.
• Hørselsskader fordi man ikke har brukt nødvendig hørselsvern.
• Helseskadelige utslipp av trestøv ved bruk i lukkede rom.

Vennligst merk at våre apparater forskriftsmessig sett ikke ble konstruert for bruk innen handel, håndverk og industri. Vi påtar oss intet garantiansvar dersom apparatet benyttes innen handel, håndverk eller industri, eller ved likestilte aktiviteter.

5. Sikkerhetsinstruksjoner

Generelle sikkerhetsinstruksjoner for el-verktøy

⚠ ADVARSEL! Les alle sikkerhetsinstruksjoner, anvisninger, illustrasjoner og tekniske data, som er vedlagt el-verktøyet. Unnlatelse av å overholde de påfølgende anvisningene kan føre til elektrisk støt, brann og/eller alvorlige personskader.

Oppbevar alle sikkerhetsinstruksjoner og anvisninger for framtiden.

Begrepet "El-verktøy" som brukes i sikkerhetsinstruksjonene gjelder for strømdrevne el-verktøy (med strømledning) eller batteridrevne el-verktøy (uten strømledning).

1) Sikkerhet på arbeidsplassen

a) Hold arbeidsområdet rent og godt belyst.

Uorden eller ubelyste arbeidsområder kan føre til ulykker.

b) Ikke arbeid med el-verktøyet i eksplosjonsfarlig omgivelse, der det befinner seg brennbare væsker, gass eller støv.

El-verktøy lager gnister, som kan antenne støvet eller dampen.

c) Hold barn og andre personer unna når du bruker el-verktøyet.

Hvis du blir distrahert, kan du miste kontrollen over el-verktøyet.

2) Elektrisk sikkerhet

a) Tilkoblingspluggen til el-verktøyet må passe inn i stikkontakten. Støpselet må på ingen måter endres. Ikke bruk adapterplugger sammen med jordet el-verktøy.

Uendrede støpsler og passende stikkontakter reduserer risikoen for elektrisk støt.

b) Unngå kroppskontakt med jordete overflater til f.eks. rør, radiatorer, ovner og kjøleskap.

Det består en økt risiko for elektrisk støt, när din kropp er jordet.

c) Hold el-verktøy unna regn og fuktighet.

Hvis det kommer inn vann i et el-verktøy øker dette faren for elektrisk støt.

d) Ikke misbruk tilkoblingsledningen til å bære el-verktøyet, til å henge opp eller å trekke ut støpselet fra stikkontakten. Hold tilkoblingsledningen unna varme, olje, skarpe kanter eller bevegelige deler.

Skadde eller sammenviklede tilkoblingsledninger øker risikoen for elektrisk støt.

e) Når du arbeider med et el-verktøy utendørs, må du kun bruke skjøteledninger, som også er egnet for utendørs bruk.

Bruken av en skjøteledning som er egnet for utendørs bruk reduserer risikoen for elektrisk støt.

f) Hvis det ikke er mulig å unngå drift av el-verktøyet i fuktig omgivelse, må du bruke en feilstrømbryter.

Bruk av en feilstrømbryter reduserer faren for elektrisk støt.

3) Sikkerhet til personer

a) Vær oppmerksom, pass på hva du holder på med, og gå fornuftig frem ved arbeid med et el-verktøy. Ikke bruk el-verktøy när du er trett eller er påvirket av narkotika, alkohol eller medikamenter.

Ett øyeblikks uaktsomhet ved bruk av el-verktøyet kan føre til alvorlige personskader.

b) Bruk personlig verneutstyr og alltid vernebriller.

Bruk av personlig verneutstyr, som støvmaske, sklisikre vernesko, sikkerhetshjelm eller hørselsvern, alt etter type og bruk av el-verktøyet, reducerer faren for personskader.

c) Unngå utilsiktet idriftsettelse. Forsikre deg om at el-verktøyet er slått av, før du kobler det til på strømforsyningen og/eller batteriet, samt løfter eller bærer det.

Hvis du har fingeren på bryteren mens du bærer el-verktøyet eller kobler el-verktøyet til strømfor-syningen mens det er slått på, kan dette føre til ulykker.

d) Fjern innstillingsverktøy eller skrunøkler, før du slår på elektroverktøyet.

Et verktøy eller en nøkkel, som befinner seg i en dreierende del av el-verktøyet, kan føre til person-skader.

e) Unngå en unormal kroppsholdning. Sørg for sikkert fotfeste og hold alltid likevekten.

Slik kan du i uventede situasjoner bedre kontrollere el-verktøyet.

f) Bruk egnede klær. Du skal ikke benytte vide klær eller smykker. Sørg for at hår og klær holdes unna bevegelige deler.

Løstsittende klær, smykker eller langt här kan hektes fast i bevegelige deler.

g) Hvis det er mulig å montere støvavtrekks- og -oppsamlingsinnretninger, må de tilkobles og brukes på riktig måte.

Bruk av et støvavtrekk kan redusere støvrelaterte farer.

h) Men du må ikke føle deg for sikker, og ikke heve deg selv over sikkerhetsreglene for el-verktøy, selv om du etter hyppig bruk er kjent med el-verktøyet.

Uaktsom handling kan i løpet av et brøkdels sekund føre til alvorlige personskader.

4) Bruk og behandling av el-verktøyet

a) Du skal ikke overbelaste el-verktøyet. Bruk et el-verktøy som er egnet for arbeidet som skal utføres.

Med passende el-verktøy arbeider du bedre og sikrere i det angitte effektområdet.

b) Ikke bruk el-verktøy, som har defekt bryter.

El-verktøy, som ikke lenger kan slås på eller av, er farlig og må repareres.

c) Trekk støpselet ut av stikkontakten og/eller fjern det avtakbare batteriet, før du foretar innstillinger på apparatet, skifter deler til bruksverktøyet som brukes eller legger bort el-verktøyet.

Denne forholdsregelen hindrer utilsiktet start av el-verktøyet.

d) El-verktøy som ikke er i bruk, må oppbevares utenfor rekkevidden til barn. Ikke la personer bruke el-verktøyet, som ikke er kjent med det eller ikke har lest disse anvisningene.

El-verktøy er farlige, når de brukes av uerfarne personer.

e) El-verktøy og bruksverktøy som brukes krever nøye pleie. Kontroller om bevegelige deler fungerer feilfritt og ikke klemmer, om deler er brukket eller ødelagt, slik at funksjonen til el-verktøyet er redusert. Sørg for at skadde deler repareres før el-verktøyet brukes.

Mange ulykker skyldes dårlig vedlikeholdt el-verktøy.

f) Skjæreverktøy skal holdes skarpe og rene.

Korrekt pleide skjæreverktøy med skarpe skjære- kanter er mindre utsatt for fastsetting og lettere å føre.

g) El-verktøy, tilbehør, bruksverktøy osv. skal brukes tilsvarende disse anvisningene. Derved må du ta hensyn til arbeidsforholdene og arbeidet som skal utføres.

Bruk av el-verktøy til andre formål enn det som regnes som tiltenkt bruk kan føre til farlige situa-sjoner.

h) Sørg for at håndtak og håndtaksflater holdes tørre, rene og fri for olje og fett.

Glatte håndtak og håndtaksflater tillater ikke sikker betjening og styring av el-verktøyet i uforutsigbare situasjoner.

5) Service

a) El-verktøyet skal kun repareres av kvalifisert fagpersonell og kun med original-reservedeler.

Dermed sikres det at sikkerheten til el-verktøyet opprettholdes.

Advarsel!

Under drift danner dette el-verktøyet et elektromagnetisk felt. Dette feltet kan under visse omstendigheter skade aktive eller passive medisinske implantater. For å redusere faren for alvorlige eller dødelige farer anbefaler vi at personer med medisinske implantater forhører seg med legen sin eller produsenten av implantatet før elektroverktøyet betjenes.

Sikkerhetsinstruksjoner for gjæringssager

a) Gjæringssager er laget for å kutte tre eller tre-lignende produkter, de kan ikke brukes til å kutte jernmaterialer som staver, stenger, skruer, osv. Slipestøv fører til blokkering av bevegelige deler slik som det nedre beskyttelsesdekselet. Skjæregnister brenner bort det nedre beskyttelsesdekselet, innsatsplaten og andre plastdeler.

b) Fest arbeidsstykket med klemmer hvis det er mulig. Når du holder fast arbeidsstykket for hånd, må du alltid holde hånden din minst 100 mm unna hver side av sagbladet. Ikke bruk denne sagen til å kutte stykker som er for små til å klemme eller holde med hånden. Hvis hånden er for nær sagbladet, er det økt risiko for personskade gjennom kontakt med sagbladet.

c) Arbeidsstykket må være ubevegelig og enten strammet eller presset mot anslaget og bordet. Du må ikke skyve arbeidsstykket inn i sagbladet, og aldri kutte "frihånd". Løse eller bevegelige arbeidsstykker kan kastes ut med høy hastighet og forårsake personskader.

d) Skyv sagen gjennom arbeidsstykket. Unngå å trekke sagen gjennom arbeidsstykket. For et kutt må du løfte saghodet og dra det over arbeidsstykket uten å kutte. Deretter slår du på motoren, svinger saghodet ned og trykker sagen gjennom arbeidsstykket. Ved trekkende kutt er det fare for at sagbladet stiger opp på arbeidsstykket, og sagbladenheten kastes voldsomt mot operatøren.

e) Kryss aldri hånden over den tiltenkte skjærelinjen, hverken foran eller bak sagbladet. Støtte arbeidsstykket "med kryssede hender", dvs. holde arbeidsstykket til høyre ved siden av sagbladet med venstre hånd eller omvendt er veldig farlig.

f) Ikke grip bak anslaget når sagbladet roterer. Du må aldri underskride en sikkerhetsavstand på 100 mm mellom hånden og det roterende sagbladet (dette gjelder på begge sider av sagbladet, f.eks. ved fjerning av trerester). Kanskje merker du ikke hvor nærme det roterende sagbladet er til hånden din, og du kan bli alvorlig skadet.

g) Kontroller arbeidsstykket før skjæring. Hvis arbeidsstykket er bøyd eller vridd, klem det med den utover bøyde siden mot anslaget. Sørg alltid for at det ikke er noe mellomrom mellom arbeidsstykket, anslaget og bordet langs skjærelinjen.

Bøyde eller vridde arbeidsstykker kan vri eller forskyve seg og forårsake blokkering av det roterende sagbladet under skjæring. Det må ikke være noen nagler eller fremmedlegemer i arbeidsstykket.

h) Du må først bruke saga når bordet er fritt for verktøy, trerester osv., kun arbeidsstykket skal være på bordet. Små rusk, løse trestykker eller andre gjenstander som kommer i kontakt med det roterende bladet, kan kastes bort med høy hastighet.

i) Du må alltid kun skjære ett arbeidsstykke. Arbeidsstykker som er stablet oppå hverandre kan ikke klemmes eller holdes ordentlig og kan ved saging forårsake blokkering av bladet eller forskyve seg.

j) Forsikre deg om at gjæringssagen står på en flat, fast arbeidsflate før bruk. En flat og fast arbeidsflate reduserer risikoen for at gjæringssagen blir ustabil.

k) Planlegg arbeidet. Ved hver justering av sagbladets helling eller skråvinkel, må du kontrollere at det justerbare anslaget er riktig justert og at arbeidsstykket støttes uten å komme i kontakt med bladet eller beskyttelsesdekselet. Uten å slå på maskinen og uten arbeidsstykke på bordet simulerer du en komplett skjærebevegelse til sagbladet for å sikre at det ikke oppstår hindringer eller risikerer å kutte inn i anslaget.

I) For arbeidsstykker som er bredere eller lengre enn oversiden av bordet, sørg for tilstrekkelig støtte, f.eks. gjennom bordutvidelser eller sagbukker. Arbeidsstykker som er lengre eller bredere enn bordet til gjæringssagen kan velte hvis de ikke er godt støttet. Hvis en avskåret stykke tre eller arbeidsstykket velter, kan det løfte det nedre beskyttelsesdekselet eller bli kastet bort ukontrollert av det roterende bladet.

m) Ikke bruk andre personer som erstatning for en bordforlengelse eller for ytterligere støtte. En ustabil støtte av arbeidsstykket kan føre til at bladet blir fastkjørt. Arbeidsstykket kan også forskyve seg under kuttet og trekke deg og hjelperen inn i det roterende bladet.

n) Det avskårne stykket må ikke presses mot det roterende sagbladet. Hvis det er lite plass, f.eks. ved bruk av langsgående anslag kan det avskårne stykket kile seg fast med bladet og kastes bort voldsomt.

o) Bruk alltid en klemme eller en egnet innretning for å støtte opp rundt materiale, som stenger eller rør forskriftsmessig.

Stenger har en tendens til å rulle bort når de skjæres, noe som får bladet til å "bite seg fast" og arbeidsstykket kan trekkes med hånden inn i bladet.

p) La bladet få fullt turtall før du skjærer inn i arbeidsstykket. Dette reduserer risikoen for at arbeidsstykket blir kastet bort.

q) Hvis arbeidsstykket blir klemt inn eller bladet blokkeres, slår du av gjæringssagen. Vent til alle bevegelige deler har kommet til stillstand, trekk strømpluggen og/eller ta ut batteriet. Deretter kan du fjerne det fastklemte materialet. Hvis du fortsetter å sage med en slik blokkering, kan det føre til at du mister kontrollen eller skader på gjæringssagen.

r) Etter at kuttet er ferdig, slipp bryteren, hold saghodet nede, og vent på at bladet stopper før du fjerner det avskårne stykket. Det er vel- dig farlig å gripe med hånden i nærheten av bladet som holder på å slutte å rotere.

s) Hold håndtaket godt fast hvis du utfører et ufullstendig sagsnitt eller hvis du slipper bryteren før saghodet har nådd sin nedre stilling. Gjennom sagens bremseffekt kan saghodet trekkes rykkvis ned, noe som medfører fare for personskade.

Sikkerhetsinstruksjoner for omgang med sagblad

1. Ikke bruk skadde eller deformerte sagblader.

2. Ikke bruk sagblader med sprekker. Kast sagblader med sprekker. Det er ikke lov å reparere dem.

3. Ikke bruk sagblader som er laget av høyhastighetsstål.

4. Kontroller tilstanden til sagbladene, før du bruker trekk-, kapp- og gjæringssagen.

5. Bruk kun sagblader, som er egnet for materialet som skal skjæres.

6. Bruk kun sagbladene som er angitt av produsenten. Hvis sagbladene er ment for bearbeiding av tre eller lignende materialer må de tilsvare EN 847-1.

7. Ikke bruk sagblader av høylegert høyhastighetsstål (HSS).

8. Bruk kun sagblader med høyeste tillatte turtall som ikke er mindre enn maksimalt spindelturtall for trekk-, kapp- og gjæringssagen og som er egnet til materialet som skal sages.

9. Vær oppmerksom på dreieretningen til sagbladet.

10. Bruk kun sagblader som du er i stand til å betjene.

11. Vær oppmerksom på høyeste turtall. Gå ikke over høyeste turtall som er angitt på sagbladet. Overhold turtallområdet hvis det er angitt.

12. Rengjør klemmeoverflater for smuss, fett, olje og vann.

13. Ikke bruk løse reduksjonsringer eller- bøssinger til reduksjon av borehull ved sagblader.

14. Pass på at festede reduksjonsringer har samme diameter og minst 1/3 av gjennomsnittsdiameteren for å sikre sagbladet.

15. Pass på at festede reduksjonsringer sitter parallelt med hverandre.

16. Vær forsiktig ved håndtering av sagblader. De oppbevares best i originalemballasjen eller spesielle beholdere. Bruk vernehansker for å bedre grepssikkerheten og ytterligere redusere faren for skade.

17. Sørg før bruk av sagblader for at alle verneanordninger er festet på forskriftsmessig måte.

18. Før du tar i bruk sagbladet må du sørge for at trekk-, kapp- og gjæringssagens tilsvarer de tekniske kravene og er forskriftsmessig festet.

19. Det medleverte sagbladet skal kun brukes til å sage tre, aldri til bearbeiding av metaller.

20. Bruk kun et sagblad med en diameter tilsvarende angivelsene på sagen.

21. Bruk ekstra arbeidsstykke-holdere, hvis det er nødvendig for stabiliteten av arbeidsstykket.

22. Forlengelsen av arbeidsstykkeholderen må under arbeidet alltid festes og brukes.

23. Skift ut det nedslitte bordinnlegget!

24. Unngå overoppheting av sagtennene.

25. Ved saging av plast må du unngå at plasten smelter. Bruk alltid de riktige sagbladene. Skift ut skadde eller nedslitte sagblader i god tid.

Hvis sagbladet overopphetes, må du stoppe maskinen. La sagbladet først avkjøle før du igjen arbeider med apparatet.

Obs: Laserstråling

Ikke se inn i strålen

Laserklasse 2

Beskytt deg selv og omgivelsene mot ulykkesfarer gjennom egnede forsiktighetstiltak!

• Ikke se direkte inn i laserstrålen med ubeskyttede øyne.

• Ikke se direkte inn i strålegangen.

• Rett aldri laserstrålen direkte mot reflekterende flater og personer eller dyr. Også en svak laserstråle kan forårsake skader på øyet.

• Forsiktig - hvis det gjøres noe annet enn det som er angitt her, kan det føre til en farlig utsettelse for stråling.
• Åpne aldri lasermodulen. Det kan uventet føre til eksponering for strålen.
• Laseren skal ikke skiftes ut med en laser av en annen type.
• Reparasjoner på laseren skal kun gjennomføres av laserens produsent eller et autorisert verksted.

Resterende risikoer

El-verktøyet er konstruert og bygget i henhold til nyeste tekniske standarder og anerkjente sikkerhetstekniske regler. Likevel kan det oppstå enkelte restfarer ved arbeidet.

• Helsefare som følge av strøm dersom det ikke benyttes forskriftsmessige ledninger til strømtilkobling.
• I tillegg kan det til tross for alle tiltakene gjenstå restfarer som ikke er synlige.
• Restrisikoen kan minimeres dersom «Viktige anvisninger» og «Forskriftsmessig bruk» samt bruksanvisningen sett under ett blir fulgt.
• Du må ikke belaste maskinen unødvendig: for sterkt trykk ved saging skader raskt sagbladet, noe som fører til redusert ytelse av maskinen ved bearbeiding og snittnøyaktigheten.
• Ved skjæring av plastmateriale må du alltid bruke klemmer: delene, som skal sages, må alltid festes mellom klemmene.
• Unngå tilfeldig igangsetting av maskinen: när støpselet settes inn i stikkontakten må startknappen ikke trykkes.
• Bruk verktøyet som anbefales i denne manualen. På denne måten oppnår du at maskinen gir optimal ytelse.
• Hold hendene dine unna arbeidsområdet när maskinen er i drift.
• Utløs starttasten og trekk ut strømpluggen før du foretar justerings- eller vedlikeholdsarbeider.

6. Tekniske data

Vekselstrømmotor....220 - 240 V\~ 50Hz

Nominell effekt S1* 1700 Watt

Driftsmodus....S6 15 % 2000W

Tomgangsturtall n_0

1. Gir....3200 min ^-1

2. Gir....4500 min ^-1

Hardmetall sagblad....ø 216 x ø 30 x 2 mm

Antall tenner....24

maksimal tannbredde til sagbladet....3 mm

Svingområde ....-45° / 0°/ +45°

Gjæringssnitt....0° til 45° mot venstre

Sagbredde ved 90°....340 x 65 mm

Sagbredde ved 45°....240 x 65 mm

Sagbredde ved 2 x 45°

(dobbelt gjæringssnitt)....240 x 38 mm

Beskyttelsesklasse ......II / ☐

Vekt ca. 12,2 kg

Laserklasse....2

Bølgelengde laser....650 nm

Arbeidsstykket må minst ha en høyde på 3 mm og en bredde på 10 mm.

Pass på at arbeidsstykket alltid sikres med strammeinnretningen.

Støy

Støyverdiene ble utledet i samsvar med EN 62841-1.

Lydtrykknivå L _pA 94 dB

Usikkerhet K_pA 3 dB

Lydeffektnivå L _WA ......107 dB

Usikkerhet K _WA 3 dB

Bruk hørselsvern.

Innvirkningen av støy kan føre til hørselstap.

Den angitte støyemisjonsverdiene er blitt målt iht. en standardisert testmetode og kan brukes for sammenligning av et elektroverktøy med et annet.

De angitte støyemisjonsverdiene kan også benyttes til en foreløpig vurdering av belastningen.

Advarsel:

- Støyemisjonen kan ved den faktiske bruken av elektroverktøyet skille seg fra de angitte verdiene, avhengig av type og måte, som elektroverktøyet brukes, spesielt, hvilken type arbeidsstykke som bearbeides.

- Prøv å holde belastningen lavest mulig. Eksempler på tiltak for begrensning av arbeidstiden. Derved skal en ta hensyn til alle aspektene til driftssyklusen (for eksempel perioder, der elektroverktøyet er slått av, og slike, der det er slått på, men drives uten belastning).

7. Før idriftsetting

• Äpne emballasjen og ta apparatet forsiktig ut av esken.
• Fjern emballasjematerialet samt emballasje- og transportsikringene (hvis der er noen).
• Sjekk at leveringsomfanget er fullstendig.
• Sjekk apparatet og tilbehørsdeler for transportskader.
• Hvis det er mulig, bør du bevare emballasjen til garantiperioden er over.

OBS

Apparatet og emballasjemateriale er ikke et leketøy! Barn skal ikke leke med plastposer, folier og smådeler! Det er fare for svelging og kvelning!

• Maskinen må stilles opp stabilt. Sikre maskinen gjennom borehullene på det stasjonære sagbordet (15) med 4 skruer (ikke inkludert i leveringsomfanget) på en arbeidsbenk, understell eller lignende.
• Trekk den forhåndsinstallerte veltesikringen (35) komplett ut og sikre den med unbrakonøkkelen.
• Still inn justeringsskruen (36) på nivået til bordplaten for å forhindre at maskinen velter.
• Før idriftsettelse må alle deksler og sikkerhetsinnretninger være forskriftsmessig montert.
• Sagbladet må kunne gå fritt.
• På trevirke som allerede har blitt behandlet, må du være oppmerksom på fremmedlegemer, som f.eks. spiker eller skruer osv.
• Før du trykker på av/på-bryteren, må du sørge for at sagbladet er riktig montert, og at bevegelige deler går lett.
• Før tilkobling av maskinen må du selv overbevise deg om at dataene på typeskiltet stemmer overens med dataene til strømnettet.

7.1 Kontroll sikkerhetsinnretning - sagbladbeskyttelse bevegelig (5)

Sagbladbeskyttelsen beskytter mot utilsiktet kontakt med sagbladet og spon som flyr rundt.

Kontroller funksjonen.

- Sagbladbeskyttelsen må løsne bladet når det svin-ges ned uten å berøre andre deler.

- Når saga foldes opp i utgangsposisjonen, må sagbladbeskyttelsen automatisk dekke over sagbladet.

8. Oppbygning og betjening

▲ Obs!

8.1 Montere trekk-, kapp- og gjæringssagen (fig. 1, 2, 4, 5, 21)

- For å justere dreiebordet (14) må låsegrepet (11) vippes oppover og sperrehåndtaket (34) trekkes oppover med pekefingeren.

- Drei dreiebordet (14) og pekeren (12) på ønsket vinkelmål til skalaen (13). For å låse innstillingen må du folde låsegrepet (11) nedover.

- Ved å trykke maskinhodet (4) lett ned og samtidig trekke ut sikringsbolten (23) fra motorholderen, blir sagen frigjort fra den nedre stillingen.

- Sving maskinhodet (4) oppover.

- Strammeinnretningene (7) kan på begge sider festes på det stasjonære sagbordet (15). Stikk strammeinnretningene (7) inn i de foreskrevne borehullene på baksiden av anslagsskinnen (16) og sikre dem ved hjelp av stjerneskruene (7a).

- Ved å trykke hurtiglåsetasten (7b) kan trykkplaten til strammeinnretningen (7) enkelt tilpasses arbeidsstykkehøyden.

- Ved gjæringssnitt 0°- 45° skal strammeinnretningen (7) kun monteres på en side (høyre) (se bilde 11-12).

- Maskinhodet (4) kan ved å løsne läseskruen (22), vippes til venstre på maks. 45°.

- Arbeidsstykkeholderne (8) må under arbeidet alltid festes og brukes. Still inn ønsket fremspring ved å løsne låseskruen (9). Deretter må du igjen trekke til låseskruen (9).

8.2 Finjustering av anslaget for kappsnitt 90° (fig. 1, 2, 5, 6)

- Legg anslagsvinkel (A) mellom sagblad (6) og dreiebord (14).

• Løsne låsemutteren (26a).

- Juster justeringsskruen (26), helt til vinkelen mellom sagbladet (6) og dreiebordet (14) er 90°.

- Trekk igjen fast läsemutteren (26a).

- Til slutt må du kontrollere posisjonen til vinkelindikatoren.

Om nødvendig må du løsne pekeren (19) med stjerneskrujern, sette den på 0°-posisjon til skalaen (18) og trekke fast holdeskruen igjen.

8.3 Kappsnitt 90° og dreiebord 0° (fig. 1, 2, 7)

Ved skjærebredder opp til ca. 100 mm kan sagens trekkfunksjon festes i bakre posisjon ved hjelp av låseskruen (20). I denne posisjonen kan maskinen drives i kappe-drift. Hvis skjærebredden er over 100 mm, må du sørge for at låseskruen (20) er løs og at maskinho-det (4) er bevegelig.

Obs!

Den skyvbare anslagsskinnen (16a) må festes i indre posisjon for 90° -kappesnitt.

- Åpne låseskruene (16b) på de skyvbare anslagsskinnene (16a) og skyv de skyvbare anslagsskinnene (16a) innover.

- De skyvbare anslagsskinnene (16a) må stanses så langt før den innerste posisjonen at avstanden mellom anslagsskinnene (16a) og sagbladet (6) er på maksimalt 8 mm.

- Kontroller før kappingen at det ikke er mulighet for kollisjon mellom anslagsskinnene (16a) og sagbladet (6).

- Trekk igjen til låseskruene (16b).

- Bring maskinhodet (4) i øvre posisjon.

- Skyv maskinhodet (4) bakover med håndtaket (1) og fest det i denne posisjonen om nødvendig (avhengig av skjærebredden).

- Legg treverket som skal kappes på anslagsskinnen (16) og på dreiebordet (14).

- Fest materialet med strammeinnretningen (7) på det faste sagbordet (15) for å hindre en forskyvning under kappingen.

- Lås opp sperrebryteren (3) og trykk på/-av-bryteren for å slå på motoren.

• Ved fast trekkføring (21):

Beveg maskinhodet (4) med håndtaket (1) jevnt og med lett trykk nedover, helt til sagbladet (6) har skåret gjennom arbeidsstykket.

• Ved ikke fast trekkføring (21):

Trekk maskinhodet (4) helt frem. Senk håndtaket (1) jevnt og med lett trykk helt ned. Skyv så maskinhodet (4) langsomt og jevnt helt bakover, til sagbladet (6) har skåret fullstendig gjennom arbeidsstykket.

- Før maskinhodet tilbake til øvre hvileposisjon etter at sagingen er avsluttet og slipp ut på/-av-bryteren (2).

Obs!

Maskinen slår automatisk oppover gjennom returfjæren. Håndtaket (1) skal ikke løsnes etter at snittet er fullført, men maskinhodet skal langsomt føres oppover under lett mottrykk.

Med trekk-, kapp- og gjæringssagen kan du utføre vinkelsnitt mot venstre og høyre på 0°-45°.

Obs!

Den skyvbare anslagsskinnen (16a) må festes i indre posisjon for 90° -kappesnitt.

• Åpne låseskruen (16b) på de skyvbare anslagsskinnene (16a) og skyv de skyvbare anslagsskinnene (16a) innover.
• De skyvbare anslagsskinnene (16a) må stanses så langt før den innerste posisjonen at avstanden mellom anslagsskinnene (16a) og sagbladet (6) er på maksimalt 8 mm.

- Kontroller før kappingen at det ikke er mulighet for kollisjon mellom anslagsskinnene (16a) og sagbladet (6).

- Trekk igjen til läseskruen (16b).

- Løsne låsegrepet (11), såfremt det er låst, trekk sperrehåndtaket (34) oppover med pekefingeren og still inn dreiebordet (14) på ønsket vinkel.

- Pekeren (12) på dreiebordet må stemme overens med ønsket vinkelmål til skalaen (13) på det faststående sagbordet (15).

- Fest låsegrepet (11) igjen for å fiksere dreiebordet (14).

- Gjennomfør snittet som beskrevet under punkt 8.3.

8.5 Finjustering av anslaget for gjæringssnitt 45° (fig. 1, 2, 5, 9, 10)

- Fest dreiebordet (14) på 0° stilling. Obs!

De skyvbare anslagsskinnene (16a) må festes i ytre posisjon for gjæringssnitt (skrånende saghode) (venstre side).

- Åpne låseskruen (16b) på den skyvbare anslagsskinnen (16a) og skyv den skyvbare anslagsskinnen (16a) utover.

- De skyvbare anslagsskinnene (16a) må stanses så langt før den innerste posisjonen at avstanden mellom anslagsskinnene (16a) og sagbladet (6) er på maksimalt 8 mm.

• De skyvbare anslagsskinnene (16a) må være i den indre posisjonen (høyre side).
• Kontroller før kappingen at det ikke er mulighet for kollisjon mellom anslagsskinnene (16a) og sagbladet (6).
• Løsne låseskruen (22) og bruk håndtaket (1) til å vippe maskinhodet (4) til venstre, på 45°.
• Legg 45°-anslagsvinkel (B) mellom sagblad (6) og dreiebord (14).
• Løsne låsemutteren (27a) og juster justeringsskruen (27), helt til vinkelen mellom sagbladet (6) og dreie-bordet (14) er nøyaktig 45°.
• Trekk igjen fast läsemutteren (27a).
• Til slutt må du kontrollere posisjonen til vinkelindikatoren. Om nødvendig må du løsne pekeren (19) med stjerneskrujern, sette den på 45°-posisjon til skala-en (18) og trekke fast holdeskruen igjen.

8.6 Gjæringssnitt 0°-45° og dreiebord 0° (fig. 1, 2, 11)

Med trekk-, kapp- og gjæringssagen kan gjæringssnitt gjennomføres mot venstre med 0°- 45° mot arbeidsflaten.

Obs!

De skyvbare anslagsskinnene (16a) må festes i ytre posisjon for gjæringssnitt (skrånende saghode) (venstre side).

• Åpne läseskruen (16b) på den skyvbare anslagsskinnen (16a) og skyv den skyvbare anslagsskinnen (16a) utover.
• De skyvbare anslagsskinnene (16a) må stanses så langt før den innerste posisjonen at avstanden mellom anslagsskinnene (16a) og sagbladet (6) er på maksimalt 8 mm.

- De skyvbare anslagsskinnene (16a) må være i den indre posisjonen (høyre side).

- Kontroller før kappingen at det ikke er mulighet for kollisjon mellom anslagsskinnene (16a) og sagbladet (6).

- Trekk igjen til låseskruen (16b).

- Bring maskinhodet (4) i øvre stilling.

- Fest dreiebordet (14) på 0° stilling.

- Løsne låseskruen (22) og len maskinhodet (4) mot venstre med håndtaket (1) til pekeren (19) viser mot ønsket vinkelmål på skalaen (18).

- Trekk til låseskruen (22) igjen.

• Gjennomfør snittet som beskrevet under punkt 8.3.

8.7 Gjæringssnitt 0°- 45° og dreiebord 0°- 45° (fig. 2, 4, 12)

Med trekk-, kapp- og gjæringssagen kan gjæringssnitt gjennomføres mot venstre med 0°- 45° mot arbeidsflaten og samtidig 0°- 45° mot anslagsskinnen (dobbelt gjæringssnitt).

Obs!

De skyvbare anslagsskinnene (16a) må festes i ytre posisjon for gjæringssnitt (skrånende saghode) (venstre side).

• Åpne låseskruen (16b) på den skyvbare anslagsskinnen (16a) og skyv den skyvbare anslagsskinnen (16a) utover.
• De skyvbare anslagsskinnene (16a) må stanses så langt før den innerste posisjonen at avstanden mellom anslagsskinnene (16a) og sagbladet (6) er på maksimalt 8 mm.
• Kontroller før kappingen at det ikke er mulighet for kollisjon mellom anslagsskinnene (16a) og sagbladet (6).
• Trekk igjen til låseskruen (16b).
• Bring maskinhodet (4) i øvre stilling.
• Vipp läsegrepet (11) oppover for å løsne dreiebordet (14).
• Still inn dreiebordet (14) på ønsket vinkel (se hertil også punkt 8.4).
• Vipp låsegrepet (11) nedover, for å fiksere dreiebordet (14).
  • Løsne låseskruen (22).
• Bruk håndtaket (1) til å vippe maskinhodet (4) til venstre på ønsket vinkelmål (se hertil også punkt 8.6).
• Trekk til läseskruen (22) igjen.
  • Gjennomfør snittet som beskrevet under punkt 8.3.

8.8 Skjæredybdebegrensning (fig. 3, 13)

• Ved hjelp av skruen (24) kan skjæredybden innstilles trinnløst. Hertil må du løsne riflemutteren på skruen (24a). Still inn ønsket skjæredybde ved å dreie skruen (24) inn eller ut. Deretter må du igjen trekke fast riflemutteren (24a) på skruen (24).
• Kontroller innstillingen med et prøvesnitt.

8.9 Sponpose (fig. 1, 20)

Sagen er utstyrt med en sponpose (17) for spon.

Obs!

Sponposen skal kun brukes til skjæring av tre og tre-lignende materialer!

Press sammen sidene til metallringen på støvposen og fest den på uttaksåpningen i området til motoren.

Sponposen (17) kan tømmes via glidelåsen på undersiden.

• Koble til utsugsslangen på støvavtrekket.
• Støvavtrekket må være egnet for materialet som skal bearbeides.
• Du må bruke en spesiell avtrekksinnretning när du skal suge opp veldig helseskadelige eller kreftfremkallende støv.

8.10 Utskifting av sagbladet (fig. 1, 2, 14-16)

Trekk ut strømpluggen!

Obs!

⚠ Bruk alltid riktig sagblad for materialet som skal sages.

⚠ Bruk kun sagblader som oppfyller maskinens spesifikasjoner med hensyn til borehulldiameteren og den maksimale skjærefugen til sagbladet.

⚠ Bruk kun sagblad som er merket med en hastighet, som er lik eller høyere enn maskinspesifikasjonene.

Bruk vernehansker ved utskifting av sagbladet! Fare for personskader!

• Sving maskinhodet (4) opp og fest det med sikringsboltene (23).
  • Vipp sagbladbeskyttelsen (5) oppover.
• Bruk en hånd til å sette unbrakonøkkelen (C) på flensskruen (28).
• Trykk fast sagakselsperren (30) og drei flensskruen (28) langsomt med urviseren. Etter maks. en omdreining går sagakselsperren (30) i lås.
• Bruk nå litt mer kraft til å løsne flensskruen (28) med urviseren.
• Drei flensskruen (28) helt ut og ta av den utvendige flensen (29).
• Ta sagbladet (6) av fra den innvendige flensen (31) og trekk den ut nedover.
• Rengjør flensskrue (28), utvendig flens (29) og innvendig flens (32) nøye.
• Det nye sagbladet (6) settes igjen inn i omvendt rekkefølge og trekkes fast.
  Skjærevinkelen til tennene, dvs. dreieretningen til sagbladet (6), må stemme overens med retningen til pilen på huset.
• Før du fortsetter arbeidet må du kontrollere at verneinnretningene fungerer.

- Obs!

- Obs!

Etter hvert sagbladskifte må du kontrollere om sagbladet (6) i loddrett stilling samt vippet med 45°, går fritt inn i bordinnlegget (10).

- Obs!

Skifte og utretting av sagbladet (6) må utføres forskriftsmessig.

8.11 Drift laser (fig. 17)

- Slå på:

Trykk 1x på-/av-bryteren for laseren (33). På arbeidsstykket som skal bearbeides projiseres det en laserlinje, som viser den nøyaktige snittføringen.

- Slå av:

Trykk en gang til på-/av-bryteren for laseren (33).

8.12 Justering av laseren (fig. 12)

Dersom laseren (32) ikke lenger viser den korrekte skjærelinjen, kan denne etterjusteres. Hertil må du åpne skruene (32b) og fjerne det fremre dekselet (32a). Løsne stjerneskruene (D) og still inn laseren ved å forskyve den til siden, slik at laserstrålen treffer skjære- tennene til sagbladet (6).

Etter at du har justert laseren og trukket til, må du montere det fremre dekselet og trekke til de to skruene (32b) håndfast.

8.13 Endring av turtallet (fig. 17)

- For å drive sagen med turtallet 3200 min ^-1 (metall) må du sette bryteren (38) på posisjon I.

- For å drive sagen med turtallet 4500 min ^-1 (tre) må du sette bryteren (38) på posisjon II.

9. Transport

- Trekk fast låsegrepet (11) for å låse dreiebordet (14).

- Trykk maskinhodet (4) ned og fest det med sikringsbolter (23). Sagen er nå låst i den nedre stillingen.

- Fiksere trekkfunksjonen til sagen med låseskruen for trekkføringen (20) i den bakre posisjonen.

- For gjentatt oppbygging av maskinen, må du gå frem som beskrevet under kapittel 7.

- For oppbevaring av kabelen må du vikle kabelen rundt de to kabelholderne (37). (fig.22)

10. Vedlikehold

⚠️ Advarsel!

Før hver innstilling, service eller reparasjon må du trekke ut strømpluggen!

Generelle vedlikeholdstiltak

Tørk spon og støv av maskinen en gang i blant. Olje ro- tasjonsdelene en gang per måned for å forlenge verk- tøyets levetid. Ikke olje motoren.

Ikke bruk noen etsende midler til rengjøring av plasten.

Rengjøring sikkerhetsinnretning sagbladbeskyttelse bevegelig (5)

Kontroller sagbladbeskyttelsen for forurensninger før hver igangkjøring.

Fjern gammelt sagspon samt treflis ved hjelp av en pensel eller et lignende verktøy.

Bytte bordinnlegg

Fare!

Ved et skadet bordinnlegg (10) er det fare for at mindre gjenstander klemmer seg fast mellom bordinnlegget og sagbladet og blokkerer sagbladet.

1. Skru ut skruene på bordinnlegget. Drei ev. dreie-bordet og vipp saghodet, for å nå frem til skruene.
2. Fjern bordinnlegget.
3. Sett inn nytt bordinnlegg.
4. Trekk fast skruene på bordinnlegget.

Børsteinspeksjon (fig. 19)

Når karbonet er slitt ned til 6 mm, fjæren eller shunttråden er brent eller skadet, må du skifte ut begge børstene. Hvis børstene viser seg å være brukbare etter fjerning, kan de installeres på nytt.

For vedlikehold av kullbørster må du åpne de to låsene (som vist i illustrasjon 19) mot urviseren. Ta så ut kullbørstene.

Sett inn igjen kullbørstene i omvendt rekkefølge.

Serviceinformasjon

Du må passe på, at følgende deler til dette produktet underligger en bruksavhengig eller naturlig slitasje hhv. følgende deler er nødvendige som forbruksmaterialer.

Slitedeler*: Kullbørster, sagblad, bordinnlegg, sponpose

Lagre apparatet og tilbehøret på et mørkt, tørt og frostfritt sted som er utilgjengelig for barn. Den optimale lagertemperaturen ligger mellom 5 og 30 °C.

Oppbevar el-verktøyet i originalemballasjen.

Dekk til el-verktøyet for å beskytte det mot støv eller fuktighet.

Oppbevar brukerveiledningen sammen med el-verktøyet.

12. Elektrisk tilkobling

Den installerte elektromotoren er tilkoblet og klar for drift. Tilkoblingen tilsvarer de gjeldende VDE- og DIN-bestemmelsene. Nettilkoblingen hos kunden, samt skjøteledningen som benyttes, må være i samsvar med disse forskriftene.

- Produktet oppfyller kravene i EN 61000-3-11 og er underlagt spesielle tilkoblingsbetingelser. Det betyr at bruk på vilkårlige fritt valgte tilkoblingspunkter ikke er tillatt.

- Ved ugunstige nettforhold kan apparatet forårsake midlertidige spenningssvingninger.

- Produktet er kun beregnet for bruk på tilkoblingspunkter som

- Som bruker må du sørge for, ved behov etter avtale med din netteier, at ditt tilkoblingspunkt som du ønsker å drive produktet på, oppfyller ett av de to nevnte kravene a) eller b).

Viktig informasjon

Ved overbelastning av motoren slår den seg av automatisk. Etter en avkjølingsperiode (som vil variere i lengde) kan motoren slås på igjen.

Årsaker for dette kan være:

• Trykksteder, när tilkoblingsledninger föres gjennom vinduer eller dørsprekker.
• Knekkpunkt på grunn av feil feste eller føring av tilkoblingsledningen.
• Grensesnitt på grunn av at tilkoblingsledningen ble overkjørt.
• Skader på isoleringen fordi den ble revet ut av stikkontakten i veggen.
  • Riss som følge av aldring hos isoleringen.

Slike defekte el-tilkoblingsledninger må ikke brukes og er på grunn av isolasjonsskadene, livsfarlig.

Tilkoblinger og reparasjoner av det elektriske utstyret skal kun utføres av en elektriker.

Ved tilbakemeldinger må du angi følgende informasjon:

• strømtype til motoren
  • informasjon til motor-typeskiltet

13. Kassering og gjenvinning

Brukt elektriske og elektroniske enheter skal ikke kastes i husholdningsavfallet, men må samles inn eller kasseres separat!

• Gamle batterier eller oppladbare batterier, som ikke er fast installert i det gamle apparatet, må tas ut uten at de skades før apparatet leveres inn! Kasseringen av disse er regulert av batteriloven.
• Eieren eller brukeren av elektriske og elektroniske apparater er forpliktet til å levere disse inn til gjenvinning.
• Sluttbrukeren har ansvaret for å slette personrelaterte opplysninger fra enheten som skal kasseres!
• Symbolet med gjennomstreket søppelkasse betyr at brukte elektriske og elektroniske enheter ikke skal kastes i husholdningsavfallet.
• Brukte elektroniske og elektriske enheter kan leveres inn gratis ved følgende steder:

• Offentlige kasserings- eller innsamlingssteder (f.eks. kommunale miljøstasjoner)

• Utsalgssteder for elektriske apparater (stasjonære eller online) dersom forhandleren er forpliktet til å ta enhetene tilbake eller frivillig tilbyr dette.

• Du kan levere inn opptil tre gamle elektriske enheter per type enhet, med en maksimal kantlengde på 25 centimeter, fra produsenten gratis uten å først kjøpe en ny enhet eller ta dem til et annet autorisert innsamlingspunkt i ditt område.

• Du kan finne ut flere supplerende returbetingelser fra produsenter og distributører hos de respektive kundeservicene.

• Hvis produsenten leverer et nytt elektrisk apparat til en privat husholdning, kan denne arrangere at det gamle elektriske apparatet skal hentes på forespørsel fra sluttbrukeren. Ta kontakt med produsentens kundeservice for dette.

• Disse erklæringene gjelder kun for enheter som er installert og solgt i landene i EU og underlagt det europeiske direktivet 2012/19/EU. I land utenfor EU kan det være avvikende bestemmelser for kassering av brukte elektriske og elektroniske enheter.

14. Feilhjelp

Feil Mulig årsak Tiltak
Motor fungerer ikke Motor, kabel eller støpsel defekt, nettsikring har utløst.	La en fagperson kontrollere maskinen.Du må aldri selv reparere motoren. Fare!Kontroller nettsikringer, ev. skifte ut
Motoren starter sakte og når ikke driftshastigheten.	Spenning for lav, viklinger ska-det, kondensator brent ut.	La elektrisitetsverket kontrollere spenningen. La en fagperson kontrollere motoren. La en fagperson skifte ut kondensatoren.
Motor lager for mye støy.	Viklinger skadet, motor defekt. L	La en fagperson kontrollere motoren.
Motoren oppnår ikke full effekt.	Strømkretser i strømanlegget overbelastet (lamper, andre motorer, osv.).	Ikke bruk andre apparater eller motorer på samme strømkrets.
Motoren overopphetes lett.	Overbelastning av moto-ren, utilstrekkelig kjøling av motoren.	Forhindre overbelastning av motoren ved skjæring, fjern støv fra motoren for å sikre optimal kjøling av motoren.
Sagesnittet er grovt eller bølget.	Sløvt sagblad, tannform ikke egnet for materialtykkelsen.	Slip sagbladet eller bruk et egnet sagblad.
Arbeidsstykket rives ut eller splintrer.	For høyt skjæretrykk eller sagbladet er ikke egnet for bruken.	Bruk et egnet sagblad.

Åpenbare mangler skal meldes innen 8 dager etter at varen er mottatt, ellers taper kunden samtlige krav pga slik mangel. Vi gir garanti for at våre maskiner ved riktig behandling under den rettslige garantitidens varighet, fra overlevering, på den måten at vi erstatter kostnadsfritt hver maskindel, som innen denne tiden påviselig er ubrukbar som følge av material- eller produksjonsfeil. For deler som vi ikke produserer selv, yter vi garanti kun i den utstrekning som garantikrav mot underleverandør tilkommer oss. Kjøperen bærer kostnadene ved montering av nye deler. Endrings- og verditapskrav og øvrige skadeerstatningskrav er utelukkede.

Garantie DE
