LIETOŠANAS INSTRUKCIJA HM90MP SCHEPPACH

Sagarumošanas zāģis, šķērszāģis un leņķzāģisOriģinālās lietošanas instrukcijas tulkojums

Uz ražojuma attēloto simbolu skaidrojums Simbolu izmantošanai šajā rokasgrāmatā jāvērš jūsu uzmanība uz iespējamiem riskiem. Ir precīzi jāizprot dro- šības simboli un skaidrojumi, uz kuriem tie attiecas. Brīdinājumi paši par sevi nenovērš riskus un nevar aizvietot pareizos pasākumus, lai novērstu negadījumus. Pirms lietošanas sākšanas izlasiet un ievērojiet lietošanas instrukciju un drošības norādīju- mus! Lietojiet aizsargbrilles! Lietojiet ausu aizsargus! Putekļu veidošanās gadījumā lietojiet elpošanas masku! Ievērībai! Savainojumu risks! Neaiztieciet strādājošu zāģa plātni! Ievērībai! Lāzera starojums Aizsardzības klase II (dubultā izolācija) Ievērojiet brīdinājuma norādes un drošības norādījumus! Ražojums atbilst spēkā esošajām Eiropas Direktīvām. Produkts atbilst piemērojamām Serbijas vadlīnijām.www.scheppach.com

4. Paredzētajam mērķim atbilstošalietošana ........................................................ 256

7. Darbības pirms lietošanas sākšanas ................................................................ 261

Mēs neuzņemamies atbildību par nelaimes gadīju- miem vai zaudējumiem, kas rodas, ja neņem vērā šo instrukciju un drošības norādījumus.

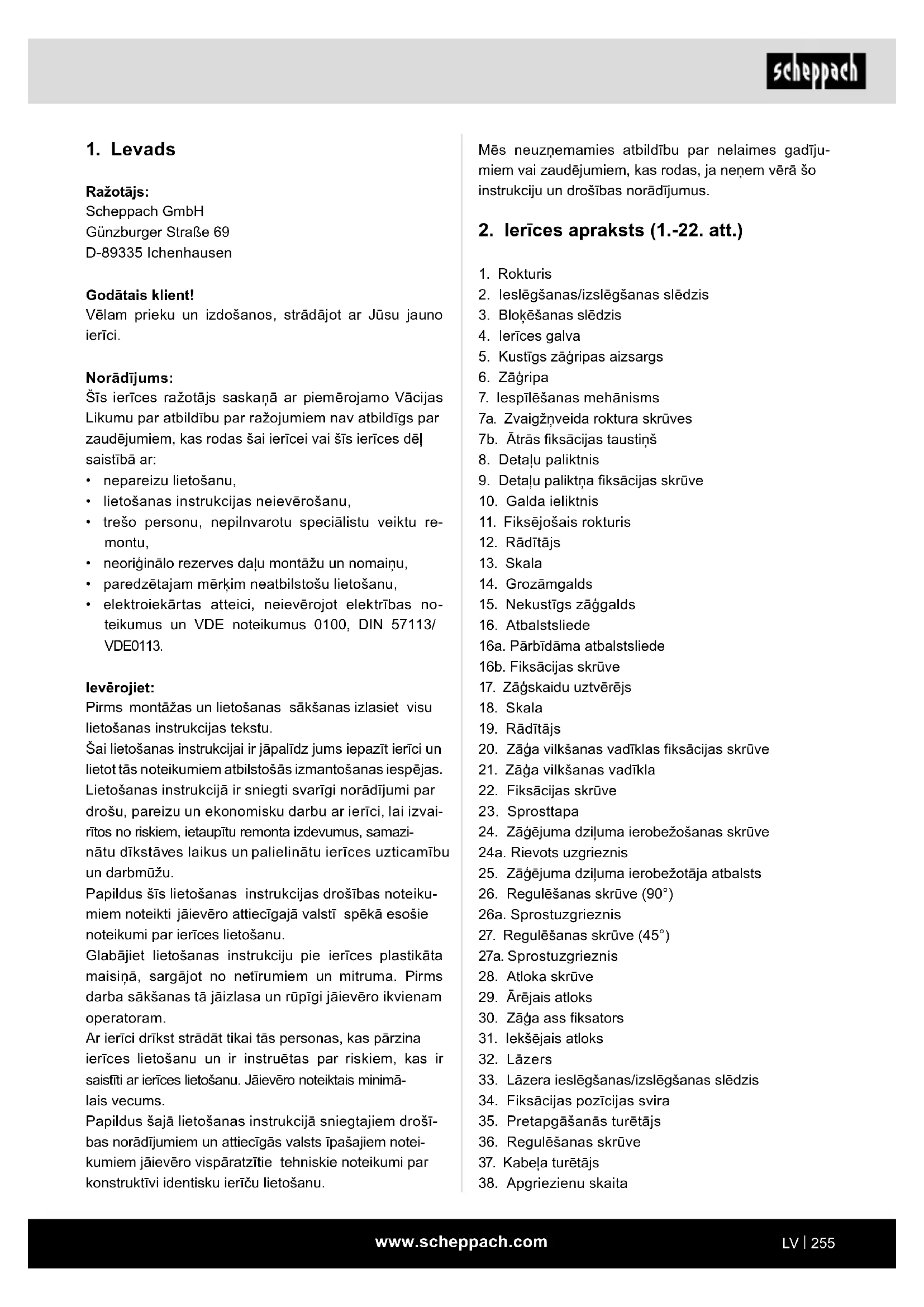

2. Ierīces apraksts (1.-22. att.)

2. Ieslēgšanas/izslēgšanas slēdzis

3. Bloķēšanas slēdzis

5. Kustīgs zāģripas aizsargs

7. Iespīlēšanas mehānisms

7a. Zvaigžņveida roktura skrūves 7b. Ātrās ksācijas taustiņš

9. Detaļu paliktņa ksācijas skrūve

11. Fiksējošais rokturis

15. Nekustīgs zāģgalds

16a. Pārbīdāma atbalstsliede 16b. Fiksācijas skrūve

17. Zāģskaidu uztvērējs

20. Zāģa vilkšanas vadīklas ksācijas skrūve

21. Zāģa vilkšanas vadīkla

22. Fiksācijas skrūve

24. Zāģējuma dziļuma ierobežošanas skrūve

24a. Rievots uzgrieznis

25. Zāģējuma dziļuma ierobežotāja atbalsts

26. Regulēšanas skrūve (90°)

26a. Sprostuzgrieznis

27. Regulēšanas skrūve (45°)

31. Iekšējais atloks

33. Lāzera ieslēgšanas/izslēgšanas slēdzis

34. Fiksācijas pozīcijas svira

35. Pretapgāšanās turētājs

36. Regulēšanas skrūve

Ražotājs: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Godātais klient! Vēlam prieku un izdošanos, strādājot ar Jūsu jauno ierīci. Norādījums: Šīs ierīces ražotājs saskaņā ar piemērojamo Vācijas Likumu par atbildību par ražojumiem nav atbildīgs par zaudējumiem, kas rodas šai ierīcei vai šīs ierīces dēļ saistībā ar:

• nepareizu lietošanu,

• lietošanas instrukcijas neievērošanu,

• trešo personu, nepilnvarotu speciālistu veiktu re- montu,

• neoriģinālo rezerves daļu montāžu un nomaiņu,

• paredzētajam mērķim neatbilstošu lietošanu,

• elektroiekārtas atteici, neievērojot elektrības no- teikumus un VDE noteikumus 0100, DIN 57113/ VDE0113. Ievērojiet: Pirms montāžas un lietošanas sākšanas izlasiet visu lietošanas instrukcijas tekstu. Šai lietošanas instrukcijai ir jāpalīdz jums iepazīt ierīci un lietot tās noteikumiem atbilstošās izmantošanas iespējas. Lietošanas instrukcijā ir sniegti svarīgi norādījumi par drošu, pareizu un ekonomisku darbu ar ierīci, lai izvai- rītos no riskiem, ietaupītu remonta izdevumus, samazi- nātu dīkstāves laikus un palielinātu ierīces uzticamību un darbmūžu. Papildus šīs lietošanas instrukcijas drošības noteiku- miem noteikti jāievēro attiecīgajā valstī spēkā esošie noteikumi par ierīces lietošanu. Glabājiet lietošanas instrukciju pie ierīces plastikāta maisiņā, sargājot no netīrumiem un mitruma. Pirms darba sākšanas tā jāizlasa un rūpīgi jāievēro ikvienam operatoram. Ar ierīci drīkst strādāt tikai tās personas, kas pārzina ierīces lietošanu un ir instruētas par riskiem, kas ir saistīti ar ierīces lietošanu. Jāievēro noteiktais minimā- lais vecums. Papildus šajā lietošanas instrukcijā sniegtajiem drošī- bas norādījumiem un attiecīgās valsts īpašajiem notei- kumiem jāievēro vispāratzītie tehniskie noteikumi par konstruktīvi identisku ierīču lietošanu.www.scheppach.com

Drīkst izmantot tikai ierīcei piemērotas zāģa plātnes. Ir aizliegts izmantot visu veidu griezējdiskus. Paredzētajam mērķim atbilstoša lietošana ietver arī lietošanas instrukcijā minēto drošības noteikumu, kā arī montāžas instrukcijas un lietošanas norādījumu ievērošanu. Personām, kas vada un apkopj ierīci, jāpārzina ierīce un jābūt informētām par iespējamiem riskiem. Turklāt precīzi jāievēro spēkā esošie nelaimes gadīju- mu novēršanas noteikumi. Jāievēro arī vispārīgie noteikumi arodmedicīnas un drošības tehnikas jomā. Patvaļīga izmaiņu veikšana ierīcē pilnībā atbrīvo ražo- tāju no atbildības par izmaiņu dēļ radušos kaitējumu. Arī lietojot ierīci atbilstoši paredzētajam mērķim, nevar pilnībā izslēgt noteiktus atlikušā riska faktorus. Sais- tībā ar ierīces konstrukciju un uzbūvi var rasties šādi riski:

• pieskaršanās zāģripai zāģa nenosegtā zonā;

• strādājošas zāģripas aizskaršana (sagriešanās ie- vainojumi);

• detaļu un to daļu atsitiens;

• bojātas zāģripas cietmetāla daļiņu izmete;

• dzirdes traucējumi, ja netiek lietoti nepieciešamie dzirdes aizsargi;

• veselībai kaitīgu koka putekļu emisija, lietojot ierīci slēgtās telpās. Ņemiet vērā, ka mūsu ierīces atbilstoši paredzētajam mērķim nav konstruētas komerciālai, amatnieciskai vai rūpnieciskai izmantošanai. Mēs neuzņemamies ga- rantiju, ja ierīci izmanto komerciālos, amatniecības vai rūpniecības uzņēmumos, kā arī līdzīgos darbos.

5. Drošības norādījumi

Elektroinstrumentu vispārējie drošības norādījumi m BRĪDINĀJUMS! Izlasiet visus drošības norādīju- mus, norādes, ilustrācijas un tehniskos raksturlielu- mus, ar kuriem šis elektroinstruments ir apgādāts. Turpmāko norāžu neievērošana var izraisīt elektrisko triecienu, ugunsgrēku un/vai smagus savainojumus. Uzglabājiet visus drošības norādījumus un ins- trukcijas turpmākām uzziņām. Drošības norādījumos izmantotais jēdziens “Elektroins- truments” attiecas uz elektroinstrumentiem, kurus dar- bina no elektrotīkla (ar tīkla vadu), vai uz elektroinstru- mentiem, kurus darbina no akumulatora (bez tīkla vada). A.) 90° atbalststūrenis (nav iekļauts piegādes kom- plektā) B.) 45° atbalststūrenis (nav iekļauts piegādes kom- plektā) C.) Iekšējā sešstūra atslēga, 6 mm D.) Skrūve ar krustveida rievu (lāzers)

3. Piegādes komplekts

• Sagarumošanas zāģis, šķērszāģis un leņķzāģis

• 1 gab. iespīlēšanas mehānisms (7) (iepriekš samon- tēts)

• 2 gab. darba materiāla paliktnis (8) (iepriekš samon- tēts)

• Zāģskaidu uztvērējs (17)

• Iekšējā sešstūra atslēga 6 mm (C)

• Lietošanas instrukcija

4. Paredzētajam mērķim atbilstošalie-

tošana Sagarināšanas zāģis, šķērszāģis un leņķzāģis ir pare- dzēts koksnes un plastmasas sagarināšanai atbilstoši ierīces izmēram. Zāģis nav piemērots malkas zāģēšanai. Brīdinājums! Neizmantojiet šo ierīci, lai zāģētu materiālus, kas nav norādīti lietošanas instrukcijā. Brīdinājums! Komplektā iekļautā zāģa plātne ir paredzēta vienīgi šādu materiālu zāģēšanai: Kokmateriāls, koksnes apstrādes blakusprodukti (MDF, kokskaidu plātnes, saplāksnis, galdnieka plātnes, cietas kokšķiedru plātnes utt.), kokmateriāls ar naglām, plast- masa, krāsainie metāli un 3 mm mīkstā tērauda plātnes. Piezīme: Kokmateriālu, kas satur necinkotas naglas vai skrūves, arī var – uzmanīgi – droši zāģēt. Piezīme: Neizmantojiet zāģa plātni cinkotu materiālu vai kokma- teriālu ar iekļautām cinkotām naglām zāģēšanai. Neizmantojiet zāģa plātni malkas zāģēšanai! Lerīci drīkst lietot tikai tai paredzētajiem mērķiem. Lerīces lietošana citiem mērķiem uzskatāma par ne- atbilstošu. Par jebkāda veida bojājumiem vai savai- nojumiem, kas izriet no šādas lietošanas, ir atbildīgs lietotājs/operators un nevis ražotājs.www.scheppach.com

a) Rīkojieties piesardzīgi un pievērsiet uzmanību tam, ko darāt, un prātīgi sāciet darbu ar elek- troinstrumentu. Nelietojiet elektroinstrumen- tu, ja esat noguris vai atrodaties narkotisko vielu, alkohola vai medikamentu iespaidā. Neuzmanības brīdis elektroinstrumenta lietoša- nas laikā var izraisīt nopietnus savainojumus. b) Lietojiet individuālos aizsardzības līdzekļus un vienmēr uzlieciet aizsargbrilles. Individuālo aizsardzības līdzekļu lietošana, piem., pretputekļu respirators, neslīdoši drošības apavi, aizsargķivere vai ausu aizsargi, atkarībā no elek- troinstrumenta veida un izmantošanas, mazina savainojumu risku. c) Nepieļaujiet nejaušu lietošanas sākšanu. Pār- liecinieties, vai elektroinstruments ir izslēgts, pirms jūs to pievienojat pie elektroapgādes un/vai akumulatora, to satverat vai pārnēsājat. Ja elektroinstrumenta pārnēsāšanas laikā turat pirkstu uz slēdža vai elektroinstrumentu ieslēgtā veidā pievienojat pie elektroapgādes, tad var no- tikt nelaimes gadījumi. d) Pirms ieslēdzat elektroinstrumentu, noņemiet regulēšanas darbarīkus vai uzgriežņu atslēgas. Instruments vai atslēga, kas atrodas elektroinstru- menta rotējošā daļā, var radīt savainojumus. e) Nepieļaujiet nedabiskas ķermeņa pozas. Ieņe- miet stabilu pozīciju un vienmēr saglabājiet līdzsvaru. Tādējādi jūs varat labāk kontrolēt elektroinstru- mentu negaidītās situācijās. f) Valkājiet piemērotu apģērbu. Nevalkājiet platu apģērbu vai rotaslietas. Sargājiet matus un ap- ģērbu no kustīgajām daļām. Kustīgās daļas var satvert vaļīgu apģērbu, ro- taslietas vai garus matus. g) Ja ir iespējams uzstādīt putekļu nosūkšanas iekārtas un putekļu uztveršanas iekārtas, tās jāpievieno un pareizi jāizmanto. Putekļu nosūkšanas iekārtas izmantošana var mazināt bīstamību, ko rada putekļi. h) Neuzskatiet, ka esat pilnīgā drošībā, un neig- norējiet elektroinstrumenta drošības tehnikas noteikumus, pat ja pēc daudzām lietošanas reizēm pārzināt elektroinstrumentu. Nevērīga rīkošanās var sekundes daļās radīt sma- gus savainojumus.

1) Darba vietas drošība

a) Uzturiet savu darba vietu tīru un labi apgais- motu. Nekārtība vai neapgaismotas darba vietas var ra- dīt nelaimes gadījumus. b) Nedarbojieties ar elektroinstrumentu sprā- dzienbīstamā vidē, kurā atrodas viegli aizde- dzināmi šķidrumi, gāzes vai putekļi. Elektroinstrumenti ģenerē dzirksteles, kas var aiz- dedzināt putekļus vai tvaikus. c) Nelaidiet klāt bērnus un citas personas elek- troinstrumenta lietošanas laikā. Uzmanības novēršanas gadījumā jūs varat zaudēt kontroli pār elektroinstrumentu.

2) Elektriskā drošība

a) Elektroinstrumenta kontaktspraudnim jāie- deras kontaktligzdā. Kontaktspraudni nekādā veidā nedrīkst izmainīt. Neizmantojiet adapte- ra kontaktspraudņus kopā ar iezemētiem elek- troinstrumentiem. Neizmainīti kontaktspraudņi un piemērotas kon- taktligzdas mazina elektriskā trieciena risku. b) Nepieļaujiet zisko kontaktu ar iezemētām virsmām, piem., caurulēm, apkures aprīkoju- mu, plītīm un ledusskapjiem. Pastāv paaugstināts elektriskā trieciena risks, ja jūsu ķermenis ir iezemēts. c) Sargājiet elektroinstrumentus no lietus vai slapjuma. Ūdens iekļūšana elektroinstrumentā palielina elektriskā trieciena risku. d) Neizmantojiet savienošanas vadu citam nolū- kam, lai pārnēsātu, uzkarinātu elektroinstrumen- tu vai atvienotu kontaktspraudni no kontaktligz- das. Sargājiet savienošanas vadu no karstuma, eļļas, asām malām vai kustīgām daļām. Bojāts vai sapinies savienošanas vads palielina elektriskā trieciena risku. e) Kad darbojaties ar elektroinstrumentu ārpus telpām, izmantojiet tikai pagarinātāja vadus, kuri ir piemēroti arī darbiem ārpus telpām. Darbiem ārpus telpām piemērota pagarinātāja vada lietošana mazina elektriskā trieciena risku. f) Ja elektroinstrumenta lietošana mitrā vidē nav novēršama, izmantojiet noplūdstrāvas aiz- sargslēdzi. Noplūdstrāvas aizsargslēdža lietošana mazina elektriskā trieciena risku.www.scheppach.com

a) Uzticiet savu elektroinstrumentu labot tikai kvalicētiem speciālistiem un, izmantojot tikai oriģinālās rezerves daļas. Tādējādi nodrošina to, ka būs saglabāta elektro- instrumenta drošība. Brīdinājums! Šis elektroinstruments darba laikā rada elektromagnētis- ko lauku. Šis lauks noteiktos apstākļos var traucēt aktīvo vai pasīvo medicīnisko implantu darbību. Lai mazinātu nopietnu vai nāvējošu savainojumu risku, personām ar medicīniskajiem implantiem pirms elektroinstrumenta lie- tošanas ieteicams konsultēties ar ārstu un ražotāju. Drošības norādījumi leņķzāģiem-sagarumošanas zāģiem a) Leņķzāģi-sagarumošanas zāģi ir paredzēti kokmateriāla vai kokmateriālam līdzīgu ražo- jumu zāģēšanai, tos nedrīkst izmantot dzelzs materiālu, piem., stienīšu, stieņu, skrūvju utt. zāģēšanai. Abrazīvie putekļi rada kustīgo daļu, piem., apakšējā aizsargapvalka nosprostošanos. Zāģēšanas laikā radušās dzirksteles sadedzina apakšējo aizsargapvalku, ievietojamo plāksni un citas plastmasas daļas. b) Pēc iespējas noksējiet darba materiālu ar spīlēm. Ja jūs noturat darba materiālu ar roku, jums roka vienmēr jātur vismaz 100 mm nost no zāģa plātnes katras puses. Neizmantojiet šo zāģi tādu gabalu zāģēšanai, kas ir pārāk mazi, lai tos iespiestu vai noturētu ar roku. Ja jūsu roka atrodas pārāk tuvu zāģa plātnei, pastāv paaugstināts savainošanās risks, nonākot kontak- tā ar zāģa plātni. c) Darba materiālam jābūt nekustīgam, un vai nu iespīlētam vai piespiestam pret atbalstu un galdu. Nekad nebīdiet darba materiālu zāģa plātnē un nekad nezāģējiet “brīvrokas režīmā”. Nenostiprināti vai kustīgi darba materiāli varētu tikt izsviesti lielā ātrumā un radīt savainojumus. d) Bīdiet zāģi cauri darba materiālam. Nepieļau- jiet zāģa vilkšanu cauri darba materiālam. Lai veiktu zāģējumu, paceliet zāģa galvu un vel- ciet to pāri darba materiālam, nezāģējot. Pēc tam ieslēdziet motoru, atlieciet zāģa galvu uz leju un spiediet zāģi cauri darba materiālam. Veicot velkošu zāģējumu pastāv risks, ka zāģa plātne pacelsies uz darba materiāla un zāģa plāt- nes bloks ar spēku metīsies operatora virzienā.

4) Elektroinstrumenta izmantošana un apkalpošana

a) Nepārslogojiet elektroinstrumentu. Izmanto- jiet savā darbā šim nolūkam paredzētu elek- troinstrumentu. Ar piemēroto elektroinstrumentu jūs darbojaties labāk un drošāk norādītajā jaudas diapazonā. b) Nelietojiet elektroinstrumentu, kuram ir bojāts slēdzis. Elektroinstruments, kuru nav iespējams vairs ieslēgt vai izslēgt, ir bīstams, un tas ir jāsalabo. c) Atvienojiet kontaktspraudni no kontaktligz- das un/vai noņemiet noņemamo akumulatoru, pirms veicat ierīces regulējumus, nomaināt darbinstrumenta daļas vai noliekat projām elektroinstrumentu. Šis piesardzības pasākums novērš elektroinstru- menta nejaušu palaišanu. d) Uzglabājiet neizmantotos elektroinstrumen- tus bērniem nepieejamā vietā. Neļaujiet lietot elektroinstrumentu personām, kuras nepārzi- na šo elektroinstrumentu vai nav izlasījušas šīs norādes. Elektroinstrumenti ir bīstami, ja tos lieto nepiere- dzējušas personas. e) Rūpīgi kopiet elektroinstrumentus un dar- binstrumentu. Pārbaudiet, vai kustīgās daļas nevainojami darbojas un neiestrēgst, vai daļas nav salūzušas vai nav bojātas tā, ka ir traucēta elektroinstrumenta darbība. Pirms elektroins- trumenta lietošanas uzticiet salabot bojātās daļas. Daudzu nelaimes gadījumu cēlonis ir slikti apkopti elektroinstrumenti. f) Uzturiet griezējinstrumentus asus un tīrus. Rūpīgi kopti griezējinstrumenti ar asām griezējma- lām mazāk iestrēgst un ir vieglāk vadāmi. g) Izmantojiet elektroinstrumentu, piederumus, darbinstrumentus utt. atbilstoši šīm norādēm. Turklāt ņemiet vērā darba apstākļus un izpil- dāmo darbu. Elektroinstrumenta lietošana citiem neparedzē- tiem lietošanas gadījumiem var radīt bīstamas situācijas. h) Nodrošiniet, lai rokturi un satveršanas virs- mas būtu sausas, tīras un nebūtu notraipītas ar eļļu un ziežvielu. Slideni rokturi un satveršanas virsmas neatļauj elektroinstrumenta drošu vadību un kontroli nepa- redzamās situācijās.www.scheppach.com

Darba materiāli, kas ir garāki vai platāki par leņ- ķzāģa-sagarumošanas zāģa galdu, var apgāzties, ja tie nav stingri atbalstīti. Ja kāds kokmateriāla nozāģētais gabals vai darba materiāls apgāžas, tas var pacelt apakšējo aizsargapvalku, vai nekon- trolēti tikt aizmests ar rotējošo plātni. m) Nepiesaistiet citas personas kā aizvietojumu galda pagarinājumam vai papildu atbalstīša- nai. Darba materiāla nestabila atbalstīšana var radīt plātnes iestrēgšanu. Zāģēšanas laikā darba materiāls var arī nobīdīties un ievilkt jūs un palīgu rotējošajā plātnē. n) Nozāģētais gabals nedrīkst tikt spiests pret rotējošo zāģa plātni. Ja ir maz vietas, piem., iz- mantojot gareniskos atbalstus, nozāģētais gabals var saķīlēties ar plātni, un ar spēku tikt aizmests.

Vienmēr izmantojiet spīles vai piemērotu palī- gierīci, lai pienācīgi atbalstītu apaļo materiālu, piem., stieņus vai caurules. Stieņi zāģēšanas lai- kā tiecas aizripot, kā rezultātā plātne var “noksē- ties” un darba materiāls var ievilkt jūsu roku plātnē. p) Ļaujiet plātnei sasniegt pilno apgriezienu skai- tu, pirms jūs sākat zāģēšanu darba materiālā. Tas mazina risku, ka darba materiāls tiks aizmests. q) Ja darba materiāls tiek iespiests vai plātne tiek nosprostota, izslēdziet leņķzāģi-sagarumoša- nas zāģi. Nogaidiet, līdz visas kustīgās daļas ir pilnīgi apstājušās, atvienojiet tīkla kontakt- spraudni un/vai izņemiet akumulatoru. Pēc tam novāciet iespiesto materiālu. Ja jūs šāda nosprostojuma gadījumā turpināt zāģēt, var ras- ties kontroles zaudēšana vai leņķzāģa-sagarumo- šanas zāģa bojājumi. r) Pēc pabeigta zāģējuma atlaidiet slēdzi, tu- riet zāģa galvu apakšā un nogaidiet plātnes pilnīgu apstāšanos, pirms novācat nozāģēto gabalu. Ir ļoti bīstami likt roku apstājošās plātnes tuvumā. s) Labi stingri noturiet rokturi, ja izpildāt nepilnī- gu zāģējumu vai ja atlaižat slēdzi, pirms zāģa galva ir sasniegusi savu apakšējo pozīciju. Zāģa bremzēšanas rezultātā zāģa galva var tikt grūdienveidīgi pavilkta uz leju, kas rada savaino- šanās risku. Zāģripu lietošanas drošības norādījumi

1. Neizmantojiet bojātas vai deformētas zāģa plātnes.

2. Neizmantojiet zāģa plātnes ar plaisām. Atšķirojiet

ieplaisājušas zāģa plātnes. Remontēšana nav pie- ļaujama. e) Nekad nekrustojiet rokas pāri paredzamajai zāģējuma līnijai ne zāģa plātnes priekšā, ne arī aiz tās. Darba materiāla atbalstīšana “ar krusto- tām rokām”, proti, darba materiāla turēšana labajā pusē blakus zāģa plātnei ar kreiso roku vai otrādi ir ļoti bīstami. f) Nelieciet rokas aiz atbalsta, kad zāģa plātne rotē. Nekad drošības distance 100 mm starp roku un rotējošo zāģa plātni nedrīkst būt ma- zāka (attiecas uz zāģa plātnes abām pusēm, piem., noņemot kokmateriāla atgriezumus). Ie- spējams, ka rotējošās zāģa plātnes tuvums jūsu ro- kai nav pamanāms, un jūs varat smagi savainoties. g) Pirms zāģēšanas pārbaudiet darba materiālu. Ja darba materiāls ir saliekts vai deformēts, ie- spīlējiet to ar uz āru izliekto pusi pret atbalstu. Vienmēr pārliecinieties, vai gar zāģējuma līniju nav spraugas starp darba materiālu, atbalstu un galdu. Saliekti vai deformēti darba materiāli var savērpties vai novirzīties un izraisīt rotējošās zāģa plātnes iestrēgšanu zāģēšanas laikā. Darba materiālā nedrīkst būt naglas vai svešķermeņi. h) Izmantojiet zāģi tikai tad, ja galds ir brīvs no instrumentiem, kokmateriāla atgriezumiem utt.; tikai darba materiāls drīkst atrasties uz galda. Mazi atgriezumi, nenostiprināti kokmateriā- la gabali vai citi priekšmeti, kuri nonāk saskarē ar rotējošo plātni, var tikt lielā ātrumā aizmesti.

i) Zāģējiet attiecīgi tikai vienu darba materiālu.

Vairākās kārtās saliktus darba materiālus nav ie- spējams piemēroti iespīlēt vai noturēt, un tie var izraisīt plātnes iestrēgšanu vai noslīdēšanu. j) Nodrošiniet, lai leņķzāģis-sagarumošanas zāģis pirms lietošanas atrastos uz līdzenas, cietas darba virsmas. Līdzena un cieta darba virsma mazina risku, ka leņķzāģis-sagarumoša- nas zāģis kļūst nestabils. k) Plānojiet savu darbu. Zāģa plātnes slīpuma vai slīpinājuma leņķa katras regulēšanas laikā uzmaniet, lai regulējamais atbalsts būtu pa- reizi noregulēts un atbalstītu darba materiālu, nesaskaroties ar plātni vai aizsargapvalku. Neieslēdzot ierīci un bez darba materiāla uz galda, jāimitē pilnīga zāģa plātnes zāģējuma kustība, lai nodrošinātu, ka nerodas traucēkļi vai iezāģēšanas atbalstā risks. l) Nodrošiniet darba materiāliem, kas ir platāki vai garāki par galda virsmu, piemērotu atbal- stīšanu, piem., ar galda pagarinājumiem vai steķiem.www.scheppach.com

22. Darba materiāla balsta pagarinājumi darba laikā

vienmēr jānostiprina un jāizmanto.

23. Nomainiet nolietoto galda ieliktni!

24. Nepieļaujiet zāģa zobu pārkaršanu.

25. Plastmasu zāģēšanas laikā nepieļaujiet plastma-

sas kušanu. Šim nolūkam izmantojiet pareizās zāģa plātnes. Savlaicīgi nomainiet bojātās vai nolietotās zāģa plātnes. Ja zāģa plātne pārkarst, apturiet ierīci. Vispirms ļaujiet zāģa plātnei atdzist, pirms atkārtoti dar- bojaties ar ierīci. Ievērībai! Lāzerastarojums Neskatieties starā. Lāzera 2. klase Sargājiet sevi un apkārtējo vidi no nelaimes gadī- jumu riskiem, veicot piemērotus piesardzības pa- sākumus!

• Neskatieties ar neaizsargātām acīm tieši lāzera starā.

• Nekad neskatieties tieši stara trajektorijā.

• Nekad nevērsiet lāzera staru pret atstarojošām virs- mām un cilvēkiem vai dzīvniekiem. Arī lāzera stars ar mazu jaudu var radīt acu bojājumus.

• Uzmanību! Ja netiek ņemta vērā instrukcijā norādītā darba kārtība, var notikt bīstama staru iedarbība.

• Nekad neatveriet lāzera moduli. Neparedzēti var no- tikt staru iedarbība.

• Lāzeru nedrīkst apmainīt pret cita tipa lāzeru.

• Lāzera remontu drīkst veikt tikai lāzera ražotājs vai viņa pilnvarots pārstāvis. Atlikušie riski Elektroinstruments ir konstruēts atbilstoši tehnis- kās attīstības līmenim un atzītiem drošības tehni- kas noteikumiem. Tomēr darba laikā var rasties at- sevišķi atlikušie riski.

• Veselības apdraudējums ar strāvu, izmantojot ne- pienācīgus elektropieslēguma vadus.

• Neskatoties uz visiem veiktajiem pasākumiem, var saglabāties arī slēpti atlikušie riski.

• Atlikušos riskus var mazināt, ja tiek ievēroti “drošī- bas norādījumi” un “paredzētajam mērķim atbilstoša lietošana”, kā arī lietošanas instrukcija kopumā.

3. Neizmantojiet zāģa plātnes, kas izgatavotas no

4. Pārbaudiet zāģa plātņu stāvokli, pirms lietojat

šķērszāģi, sagarumošanas zāģi un leņķzāģi.

5. Izmantojiet vienīgi tādas zāģa plātnes, kuras ir pie-

mērotas zāģējamam materiālam.

6. Zāģa plātnēm, ja tās ir paredzētas kokmateriāla

vai tamlīdzīgu materiālu apstrādei, jāatbilst stan- darta EN 847-1 prasībām.

7. Neizmantojiet zāģa plātnes no augstvērtīga sa-

kausējuma ātrgriezējtērauda (HSS).

8. Izmantojiet tikai tādas zāģa plātnes, kuru maksi-

māli pieļaujamais apgriezienu skaits nav mazāks par maksimālo šķērszāģa, sagarumošanas zāģa un leņķzāģa darbvārpstas apgriezienu skaitu un kuras ir piemērotas zāģējamam materiālam.

9. Ievērojiet zāģa plātnes griešanās virzienu.

10. Zāģa plātnes uzstādiet tikai tad, ja pārzināt to lie-

11. Ievērojiet maksimālo apgriezienu skaitu. Nedrīkst

pārsniegt uz zāģa plātnes norādīto maksimālo ap- griezienu skaitu. Ja norādīts, ievērojiet apgriezie- nu skaita diapazonu.

12. Spriegojamās virsmas jānotīra no netīrumiem,

smērvielām, eļļas un ūdens.

13. Nav pieļaujama vaļīgu samazināšanas gredzenu

vai ieliktņu izmantošana, lai zāģa plātnēm samazi- nātu urbumu izmēru.

14. Ievērojiet, lai ksētiem samazināšanas gredze-

niem zāģa plātnes nostiprināšanai būtu tāds pats diametrs un vismaz 1/3 no zāģējuma diametra.

15. Nodrošiniet, lai ksētie samazināšanas gredzeni

būtu savstarpēji paralēli.

16. Rīkojieties ar zāģa plātnēm uzmanīgi. Vislabāk

uzglabājiet tās oriģinālajā iepakojumā vai īpašās tvertnēs. Lietojiet aizsargcimdus, lai uzlabotu satveršanas drošību un papildus samazinātu sa- vainošanās risku.

17. Pirms zāģa plātņu lietošanas pārliecinieties, vai

visi aizsargmehānismi ir pienācīgi nostiprināti.

18. Pirms lietošanas pārliecinieties, vai lietojamā zāģa

plātne atbilst šī šķērszāģa, sagarumošanas zāģa un leņķzāģa prasībām, un ir pienācīgi nostiprināta.

19. Lietojiet komplektā iekļauto zāģa plātni tikai zā-

ģēšanas darbiem kokmateriālos, nekad nelietojiet metālu apstrādei.

20. Izmantojiet tikai zāģa plātni ar diametru, kas atbilst

ir nepieciešams darba materiāla stabilitātei.www.scheppach.com

Ievērojiet, lai detaļa vienmēr būtu iespīlēta ar ie- spīlēšanas mehānismu. Troksnis Trokšņu vērtības bija noteiktas atbilstoši standarta EN 62841-1 prasībām. Skaņas spiediena līmenis L

................................................................3 dB Lietojiet dzirdes aizsargus. Trokšņu iedarbība var izraisīt dzirdes zudumu. Norādītās trokšņu emisijas vērtības ir mērītas saskaņā ar standartizētu pārbaudes metodi, un tās var izmantot elektroinstrumenta salīdzināšanai ar citām ierīcēm. Norādītās trokšņu emisijas vērtības var izmantot arī slodzes sākotnējai novērtēšanai. Brīdinājums:

• Trokšņu emisijas vērtības var atšķirties no norādī- tajām vērtībām elektroinstrumenta faktiskās lietoša- nas laikā atkarībā no elektroinstrumenta izmantoša- nas veida, it sevišķi, kāds darba materiāla veids tiek apstrādāts.

• Mēģiniet noturēt pēc iespējas mazāku slodzi. Pie- mēra pasākumi: darba laika ierobežošana. Turklāt jāievēro visas darba cikla daļas (piemēram, laiki, kuros elektroinstruments ir izslēgts, un tādi, kad tas ir ieslēgts, bet darbojas bez slodzes).

7. Darbības pirms lietošanas sākšanas

• Atveriet iepakojumu un uzmanīgi izņemiet ierīci.

• Noņemiet iepakojuma materiālu, kā arī iepakojuma un transportēšanas stiprinājumus (ja tādi ir).

• Pārbaudiet, vai piegādes komplekts ir pilnīgs.

• Pārbaudiet, vai ierīce un piederumi transportēšanas laikā nav bojāti.

• Ja iespējams, uzglabājiet iepakojumu līdz garantijas termiņa beigām. BĪSTAMI Ierīce un iepakojuma materiāls nav rotaļlietas! Bērni nedrīkst rotaļāties ar polimēru materiāla maisiņiem, plēvēm un sīkām detaļām! Pastāv norī- šanas un nosmakšanas risks!

• Nevajadzīgi nenoslogojiet ierīci: pārāk liels spie- diens zāģējot ātri sabojā zāģa plātni, kas rada ierī- ces jaudas samazināšanos apstrādes laikā un zāģē- juma precizitātes samazināšanos.

• Zāģējot plastmasas materiālus, vienmēr izmantojiet spīles: detaļas, kas jāzāģē, vienmēr jānoksē starp spīlēm.

• Nepieļaujiet nejaušu ierīces iedarbošanos: ievie- tojot kontaktdakšu kontaktligzdā, nedrīkst nospiest iedarbināšanas taustiņu.

• Izmantojiet instrumentu, kas ieteikts šajā instrukcijā. Tā panāksiet, ka ierīcei ir optimāla jauda.

• Kad ierīce darbojas, netuviniet rokas darba zonai.

• Pirms regulēšanas vai apkopes darbiem atlaidiet iedarbināšanas taustiņu un izņemiet kontaktdakšu.

• Darba režīms S1, ilgstošas lietošanas režīms

• Darba režīms S6, nepārtraukts periodisks režīms. Režīmu veido palaides laiks, konstantas slodzes laiks un tukšgaitas laiks. Darbības laiks sasniedz 10 min, relatīvais ieslēgšanas laiks ir 15% no darbības laika. Detaļas augstumam jābūt vismaz 3 mm un platu- mam – vismaz 10 mm.www.scheppach.com

• Iespīlēšanas mehānismus (7) var nostiprināt abās pusēs pie nekustīgā zāģgalda (15). Iespraudiet ie- spīlēšanas mehānismus (7) tiem paredzētajos ur- bumos atbalstsliedes (16) aizmugurē un nostipriniet tos, izmantojot zvaigžņveida roktura skrūves (7a).

• Nospiežot ātrās ksācijas taustiņu (7b), iespīlēša- nas mehānisma (7) piespiešanas plātni var vienkār- ši pielāgot darba materiāla augstumam.

• Veicot slīpos zāģējumus 0°- 45°, iespīlēšanas me- hānisms (7) jāuzstāda tikai vienā pusē (labajā pusē) (sk. 11.-12. attēlu).

• Atskrūvējot ksācijas skrūvi (22), ierīces galvu (4) var noliekt pa kreisi maks. 45° leņķī.

• Darba materiāla paliktņi (8) darba laikā vienmēr jā- nostiprina un jāizmanto. Noregulējiet vajadzīgo iz- virzījumu, atskrūvējot ksācijas skrūvi (9). Pēc tam atkal pievelciet ksācijas skrūvi (9).

8.2 Atbalsta precīzais iestatījums sagarumošanas

zāģējumam 90° leņķī (1, 2, 5, 6 att.) Atbalststūrenis nav iekļauts piegādes komplektā.

• Nolaidiet uz leju ierīces galvu (4) un noksējiet ar sprosttapu (23).

• Atbrīvojiet ksācijas skrūvi (22).

• Ievietojiet atbalststūreni (A) starp zāģa plātni (6) un grozāmgaldu (14).

• Atskrūvējiet sprostuzgriezni (26a).

• Pārvietojiet regulēšanas skrūvi (26) tiktāl, līdz leņķis starp zāģa plātni (6) un grozāmgaldu (14) sasniedz 90°.

• Atkārtoti pievelciet sprostuzgriezni (26a).

• Pēc tam pārbaudiet leņķa rādījuma pozīciju. Ja ne- pieciešams, atbrīvojiet rādītāju (19) ar krustveida skrūvgriezi, uzstādiet 0° pozīcijā uz skalas (18) un atkārtoti pievelciet sprostskrūvi.

8.3 Sagarumošanas zāģējums 90° leņķī un gro-

zāmgalds 0° leņķī (1, 2, 7 att.) Ja zāģējuma platums ir apm. līdz 100 mm, zāģa vilkša- nas funkciju var noksēt ar ksācijas skrūvi (20) aizmu- gures pozīcijā. Šajā pozīcijā ierīci var darbināt saga- rināšanas režīmā. Ja zāģējuma platums ir lielāks par 100 mm, jāievēro, lai ksācijas skrūve (20) būtu vaļīga un ierīces galva (4) būtu kustīga. Ievērībai! Pārbīdāmās atbalstsliedes (16a) 90° sagarumošanas zāģējumiem jānoksē iekšējā pozīcijā.

• Atskrūvējiet pārbīdāmo atbalstsliežu (16a) ksāci- jas skrūves (16b) un bīdiet pārbīdāmās atbalstslie- des (16a) uz iekšu.

• Ierīce jānovieto stabili. Nostipriniet ierīci urbumos nekustīgā zāģgaldā (15) uz darbgalda, balsta rāmja vai tml., izmantojot 4 skrūves (nav iekļautas piegā- des komplektā).

• Pilnīgi izvelciet iepriekš ierīkoto pretapgāšanās turē- tāju (35) un nodrošiniet ar iekšējā sešstūra atslēgu.

• Noregulējiet regulēšanas skrūvi (36) atbilstoši galda plātnei, lai nepieļautu ierīces apgāšanos.

• Pirms lietošanas sākšanas pareizi jāuzstāda visi pārsegi un drošības mehānismi.

• Zāģa plātnei jāgriežas brīvi.

• Raugieties, lai jau apstrādātajā kokmateriālā nebūtu svešķermeņu, piemēram, naglu, skrūvju utt.

• Pirms ierīces ieslēgšanas vai izslēgšanas pārlieci- nieties, ka zāģripa ir pareizi uzmontēta un kustīgās detaļas kustas brīvi.

• Pirms ierīces pieslēgšanas pārliecinieties, ka uz datu plāksnītes norādītā informācija sakrīt ar elek- trotīkla parametriem.

7.1 Drošības mehānisma - kustīgā zāģa plātnes

aizsarga (5) pārbaude Zāģa plātnes aizsargs pasargā no nejaušas pieskarša- nās pie zāģa plātnes un no apkārt lidojošām skaidām. Darbības pārbaude. Šim nolūkam atlociet zāģi uz leju:

• Zāģa plātnes aizsargam jāatbrīvo zāģa plātne atliek- šanas uz leju laikā, nepieskaroties pie citām daļām.

• Atlokot zāģi uz augšu sākuma pozīcijā, zāģa plātnes aizsargam automātiski jānosedz zāģa plātne.

8. Uzstādīšana un lietošana

m Ievērībai! Pirms lietošanas sākšanas noteikti pilnīgi uzstā- diet ierīci!

8.1 Šķērszāģa, sagarumošanas zāģa un leņķzāģa

uzstādīšana (1, 2, 4, 5, 21. att.)

• Lai noregulētu grozāmgaldu (14), atlociet uz augšu ksējošo rokturi (11) un pavelciet uz augšu ksācijas pozīcijas sviru (34) ar rādītājpirkstu.

• Pagrieziet grozāmgaldu (14) un rādītāju (12) at- bilstoši vajadzīgajam skalas (13) leņķa izmēram. Lai noksētu iestatījumu, atlociet uz leju ksējošo rokturi (11).

• Viegli nospiežot ierīces galvu (4) uz leju un vienlai- kus izvelkot sprosttapu (23) no motora stiprinājuma, zāģis tiek atbrīvots no apakšējās pozīcijas.

• Pirms zāģēšanas pārbaudiet, vai starp atbalstslie- dēm (16a) un zāģa plātni (6) nav iespējama sa- dursme.

• Atkal pievelciet ksācijas skrūvi (16b).

• Atbrīvojiet ksējošo rokturi (11), ja tas ir stingri nok- sēts, pavelciet uz augšu ksācijas pozīcijas sviru (34) ar rādītājpirkstu un noregulējiet grozāmgaldu (14) vajadzīgajā leņķī.

• Rādītājam (12) uz grozāmgalda jāsaskan ar vajadzīgo skalas (13) leņķa lielumu uz nekustīgā zāģgalda (15).

• Atkārtoti noksējiet ksējošo rokturi (11), lai noksē- tu grozāmgaldu (14).

• Izpildiet zāģējumu, kā aprakstīts 8.3 punktā.

8.5 Atbalsta precīzais iestatījums slīpajam zāģēju-

mam 45° leņķī (1, 2, 5, 9, 10 att.) Atbalststūrenis nav iekļauts piegādes komplektā.

• Nolaidiet uz leju ierīces galvu (4) un noksējiet ar sprosttapu (23).

• Grozāmgaldu (14) noksējiet 0° pozīcijā. Ievērībai! Pārbīdāmā atbalstsliede (16a) jānoksē ārējā po- zīcijā slīpajiem zāģējumiem (noliekta zāģa galva) (kreisā puse).

• Atskrūvējiet pārbīdāmo atbalstsliežu (16b) ksāci- jas skrūvi (16b) un bīdiet pārbīdāmās atbalstslie- des (16a) uz āru.

• Pārbīdāmās atbalstsliedes (16a) pirms galējās iek- šējās pozīcijas jānoksē tiktāl, līdz attālums starp atbalstsliedēm (16a) un zāģa plātni (6) ir vismaz 8 mm.

• Pārbīdāmai atbalstsliedei (16a) jāatrodas iekšējā pozīcijā (labā puse).

• Pirms zāģēšanas pārbaudiet, vai starp atbalstslie- dēm (16a) un zāģa plātni (6) nav iespējama sa- dursme.

• Atskrūvējiet ksācijas skrūvi (22) un ar rokturi (1) no- lieciet ierīces galvu (4) pa kreisi 45° leņķī.

• Starp zāģa plātni (6) un grozāmgaldu (14) ievietojiet 45° atbalststūreni (B).

• Atskrūvējiet sprostuzgriezni (27a) un pārvietojiet re- gulēšanas skrūvi (27) tiktāl, līdz leņķis starp zāģa plātni (6) un grozāmgaldu (14) ir precīzi 45°.

• Atkārtoti pievelciet sprostuzgriezni (27a).

• Pēc tam pārbaudiet leņķa rādījuma pozīciju. Ja ne- pieciešams, atbrīvojiet rādītāju (19) ar krustveida skrūvgriezi, uzstādiet 45° pozīcijā uz skalas (18) un atkārtoti pievelciet sprostskrūvi.

• Pārbīdāmās atbalstsliedes (16a) jānoksē tā, lai at- tālums starp atbalstsliedēm (16a) un zāģa plātni (6) būtu maksimāli 8 mm.

• Pirms zāģēšanas pārbaudiet, vai starp atbalstslie- dēm (16a) un zāģa plātni (6) nav iespējama sadursme.

• Atkal pievelciet ksācijas skrūves (16b).

• Ierīces galvu (4) novietojiet augšējā pozīcijā.

• Ierīces galvu (4) aiz roktura (1) bīdiet uz aizmuguri un, ja nepieciešams, noksējiet šajā pozīcijā (atkarī- bā no zāģējuma platuma).

• Novietojiet zāģējamo koksni pie atbalstsliedes (16) un uz grozāmgalda (14).

• Nostipriniet materiālu ar iespīlēšanas mehānis- miem (7) uz nekustīgā zāģgalda (15), lai novērstu nobīdi zāģēšanas procesa laikā.

• Atbloķējiet bloķēšanas slēdzi (3) un nospiediet ie- slēgšanas / izslēgšanas slēdzi, lai ieslēgtu motoru.

• Kad zāģa vilkšanas vadīkla (21) ir noksēta: ierīces galvu (4) ar rokturi (1) vienmērīgi un ar vieglu spiedienu virziet uz leju, līdz zāģripa (6) ir pārzāģē- jusi darba materiālu.

• Kad zāģa vilkšanas vadīkla (21) nav noksēta: ierīces galvu (4) velciet līdz galam uz priekšu. Rok- turi (1) vienmērīgi un ar vieglu spiedienu nolaidiet līdz galam uz leju. Tagad ierīces galvu (4) lēnām un vienmērīgi virziet uz aizmuguri līdz galam, līdz zāģa plātne (6) ir pilnīgi pārzāģējusi darba materiālu.

• Pēc zāģēšanas procesa pabeigšanas ierīces galvu atkal novietojiet augšējā miera stāvoklī un atlaidiet ieslēgšanas / izslēgšanas slēdzi (2). Ievērībai! Atvilcējatspere automātiski atvelk ierīci augšā. Pēc zāģēšanas pabeigšanas neatlaidiet rokturi (1), bet gan lēni un ar vieglu pretspiedienu virziet ierīces galvu uz augšu.

8.4 Sagarumošanas zāģējums 90° leņķī un gro-

zāmgalds 0°- 45°leņķī (1, 7, 8 att.) Ar šķērszāģi, sagarumošanas zāģi un leņķzāģi var veikt slīpos zāģējumus pa kreisi un pa labi 0°- 45° leņķī. Ievērībai! Pārbīdāmās atbalstsliedes (16a) 90° sagarumošanas zāģējumiem jānoksē iekšējā pozīcijā.

• Atskrūvējiet pārbīdāmo atbalstsliežu (16a) ksāci- jas skrūvi (16b) un bīdiet pārbīdāmās atbalstslie- des (16a) uz iekšu.

• Pārbīdāmās atbalstsliedes (16a) pirms galējās iek- šējās pozīcijas jānoksē tiktāl, līdz attālums starp at- balstsliedēm (16a) un zāģa plātni (6) ir vismaz 8 mm.www.scheppach.com

• Atlociet uz augšu ksējošo rokturi (11), lai atbrīvotu grozāmgaldu (14).

• Noregulējiet grozāmgaldu (14) vajadzīgajā leņķī (sk. šim nolūkam arī 8.4 punktu).

• Atlociet uz leju ksējošo rokturi (11), lai noksētu grozāmgaldu (14).

• Atbrīvojiet ksācijas skrūvi (22).

• Ar rokturi (1) nolieciet ierīces galvu (4) pa kreisi vaja- dzīgajā leņķī (sk. arī 8.6 punktu).

• Atkal pievelciet ksācijas skrūvi (22).

• Izpildiet zāģējumu, kā aprakstīts 8.3 punktā.

8.8 Zāģējuma dziļuma ierobežotājs (3, 13 att.)

• Ar skrūvi (24) var laideni noregulēt zāģējuma dziļu- mu. Šim nolūkam atskrūvējiet skrūves (24a) rievoto uzgriezni. Noregulējiet vajadzīgo zāģējuma dziļumu, ieskrūvējot vai izskrūvējot skrūvi (24). Pēc tam atkal pievelciet skrūves (24) rievoto uzgriezni (24a).

Pārbaudiet regulējumu, veicot izmēģinājuma zāģējumu.

8.9 Zāģskaidu uztvērējs (1., 20. att.)

Zāģis ir aprīkots ar zāģskaidu uztvērēju (17) skaidu sa- vākšanai. Ievērībai! Zāģskaidu uztvērēju drīkst izmantot tikai kokmateriāla un kokam līdzīgu materiālu zāģēšanas laikā! Saspiediet putekļu maisiņa metāla gredzena spārniņus un piestipriniet maisiņu pie izplūdes atveres motora zonā. Zāģskaidu uztvērēju (17) var iztukšot, attaisot rāvējslē- dzēju uztvērēja apakšā. Pieslēgums pie ārējas putekļu nosūkšanas iekārtas

• Pievienojiet nosūkšanas šļūteni pie putekļu nosūk- šanas iekārtas.

• Putekļu nosūkšanas iekārtai jābūt piemērotai ap- strādājamajam materiālam.

• Īpaši veselībai kaitīgu un kancerogēnu putekļu no- sūkšanai lietojiet speciālu nosūkšanas ierīci.

8.10 Zāģa plātnes nomaiņa (1, 2, 14-16 att.)

Izvelciet kontaktdakšu! Ievērībai! m Vienmēr izmantojiet pareizo zāģa plātni zāģēja- majam materiālam. m Izmantojiet tikai tādas zāģa plātnes, kuras at- bilst ierīces specikācijām attiecībā uz zāģa plāt- nes urbuma diametru un maksimālo izzāģējumu.

8.6 Slīpais zāģējums 0°- 45° leņķī un grozāmgalds

0° leņķī (1, 2, 11 att.) Ar šķērszāģi, sagarumošanas zāģi un leņķzāģi var izpildīt slīpos zāģējumus pa kreisi 0°- 45° leņķī pret darba virsmu. Ievērībai! Pārbīdāmās atbalstsliedes (16a) jānoksē ārējā pozīci- jā slīpajiem zāģējumiem (noliekta zāģa galva) (Kreisā puse).

• Atskrūvējiet pārbīdāmo atbalstsliežu (16b) ksāci- jas skrūvi (16b) un bīdiet pārbīdāmās atbalstslie- des (16a) uz āru.

• Pārbīdāmās atbalstsliedes (16a) pirms galējās iek- šējās pozīcijas jānoksē tiktāl, līdz attālums starp atbalstsliedēm (16a) un zāģa plātni (6) ir vismaz 8 mm.

• Pārbīdāmai atbalstsliedei (16a) jāatrodas iekšējā pozīcijā (labā puse).

• Pirms zāģēšanas pārbaudiet, vai starp atbalstslie- dēm (16a) un zāģa plātni (6) nav iespējama sa- dursme.

• Atkal pievelciet ksācijas skrūvi (16b).

• Ierīces galvu (4) novietojiet augšējā pozīcijā.

• Grozāmgaldu (14) noksējiet 0° pozīcijā.

• Atskrūvējiet ksācijas skrūvi (22) un ar rokturi (1) nolieciet ierīces galvu (4) pa kreisi, līdz rādītājs (19) rāda vajadzīgo leņķa izmēru uz skalas (18).

• Atkal pievelciet ksācijas skrūvi (22).

• Veiciet zāģējumu, kā aprakstīts 8.3 punktā.

8.7 Slīpais zāģējums 0°- 45° leņķī un grozāmgalds

0°- 45° leņķī (2, 4, 12 att.) Ar šķērszāģi, sagarumošanas zāģi un leņķzāģi var veikt slīpos zāģējumus pa kreisi 0°- 45° leņķī pret dar- ba virsmu un vienlaikus 0°- 45° leņķī pret atbalstsliedi (dubultais slīpais zāģējums). Ievērībai! Pārbīdāmās atbalstsliedes (16a) jānoksē ārējā pozī- cijā slīpajiem zāģējumiem (noliekta zāģa galva) (Krei- sā puse).

• Atskrūvējiet pārbīdāmo atbalstsliežu (16b) ksāci- jas skrūvi (16b) un bīdiet pārbīdāmās atbalstslie- des (16a) uz āru.

• Pārbīdāmās atbalstsliedes (16a) pirms galējās iek- šējās pozīcijas jānoksē tiktāl, līdz attālums starp at- balstsliedēm (16a) un zāģa plātni (6) ir vismaz 8 mm.

• Pirms zāģēšanas pārbaudiet, vai starp atbalstslie- dēm (16a) un zāģa plātni (6) nav iespējama sadursme.

• Atkal pievelciet ksācijas skrūvi (16b).

• Ierīces galvu (4) novietojiet augšējā pozīcijā.www.scheppach.com

8.12 Lāzera regulēšana (18. att.)

Ja lāzers (32) vairs nerāda pareizu zāģēšanas līniju, tas jāpieregulē. Šim nolūkam atskrūvējiet skrūves (32b) un noņemiet priekšējo pārsegu (32a). Atskrū- vējiet skrūves ar krustveida rievu (D) un noregulējiet lāzeru, pārbīdot to uz sāniem tā, lai lāzera stars skartu zāģa plātnes (6) zobus. Pēc tam, kad esat noregulējuši un pievilkuši lāzeru, uz- stādiet priekšējo pārsegu un pievelciet šim nolūkam ar roku abas skrūves (32b).

8.13 Apgriezienu skaita mainīšana (17. att.)

Zāģim ir 2 apgriezienu skaita diapazoni.

• Lai lietotu zāģi ar apgriezienu skaitu 3200 min

(metāls), pārslēdziet ātruma selektorpārslēgu (38) pozīcijā I.

• Lai lietotu zāģi ar apgriezienu skaitu 4500 min

(kok- materiāls), pārslēdziet ātruma selektorpārslēgu (38) pozīcijā II.

• Pievelciet ksējošo rokturi (11), lai noksētu grozām- galdu (14).

• Nospiediet ierīces galvu (4) uz leju un noksējiet ar sprosttapu (23). Tagad zāģis ir nobloķēts apakšējā pozīcijā.

• Zāģa vilkšanas funkciju noksējiet ar zāģa vilkšanas vadīklas ksācijas skrūvi (20) aizmugures pozīcijā.

• Pārnēsājiet ierīci, turot aiz nekustīgā zāģgalda (15).

• Lai atkārtoti uzstādītu ierīci, rīkojieties, kā aprakstīts

• Kabeļa uzglabāšanai aptiniet kabeli ap diviem kabe- ļa turētājiem (37). (22. att.)

m Brīdinājums! Pirms jebkādiem regulēšanas, tehniskās uzturēšanas vai remonta darbiem atvienojiet tīkla kontaktspraudni! Vispārējie apkopes pasākumi Laiku pa laikam ar salveti noslaukiet skaidas un putek- ļus no ierīces. Lai pagarināta instrumenta darbmūžu, reizi mēnesī ieeļļojiet rotējošās detaļas. Neeļļojiet mo- toru. Plastmasas tīrīšanai nelietojiet kodīgus līdzekļus. m Izmantojiet tikai tādas zāģa plātnes, kuras ir marķētas ar ātrumu, kas ir vienāds vai lielāks par ierīces specikācijām. Nomainot zāģa plātni, lietojiet aizsargcimdus! Sa- vainošanās risks!

• Atlieciet ierīces galvu (4) uz augšu un nostipriniet, izmantojot sprosttapu (23).

• Atlociet uz augšu zāģa plātnes aizsargu (5).

• Ar vienu roku uzlieciet iekšējā sešstūra atslēgu (C) uz atloka skrūves (28).

• Stingri saspiediet zāģa vārpstas bloķēšanas me- hānismu (30) un lēnām grieziet atloka skrūvi (28) pulksteņrādītāja virzienā. Pēc maks. viena apgrie- ziena zāģa vārpstas bloķēšanas mehānisms (30) noksējas.

• Tagad ar mazliet lielāku spēku atskrūvējiet atloka skrūvi (28) pulksteņrādītāja virzienā.

• Pavisam izskrūvējiet atloka skrūvi (28) un noņemiet ārējo atloku (29).

• Noņemiet zāģa plātni (6) no iekšējā atloka (31) un izvelciet uz leju.

• Rūpīgi notīriet atloka skrūvi (28), ārējo atloku (29) un iekšējo atloku (32).

• Ielieciet jauno zāģa plātni (6), veicot iepriekš minē- tās darbības apgrieztā secībā, un nostipriniet.

• Ievērībai! Zobu zāģējuma slīpumam, t.i., zāģa plātnes (6) griešanās virzienam, jāsakrīt ar bultiņas virzienu uz korpusa.

• Pirms darba turpināšanas pārbaudiet aizsargmehā- nismu darbderīgumu.

• Ievērībai! Katrreiz pēc zāģripas nomaiņas pārbaudiet, vai zāģripa (6) gan vertikālā stāvoklī, gan noliekta 45° leņķī brīvi griežas galda ieliktnī.

• Ievērībai! Zāģa plātnes (6) nomaiņa un izlīdzināšana jāveic pienācīgi.

8.11 Lāzera lietošana (17. att.)

• Ieslēgšana: 1x nospiediet lāzera ieslēgšanas/izslēgšanas slēdzi (33). Uz apstrādājamā darba materiāla tiek projicēta viena lāzera līnija, kura norāda precīzu zāģējuma virzību.

• Izslēgšana: Atkārtoti nospiediet lāzera ieslēgšanas/izslēgšanas slēdzi (33).www.scheppach.com

Glabājiet ierīci un tās piederumus tumšā, sausā un ne- salstošā, kā arī bērniem nepieejamā vietā. Ieteicamā glabāšanas temperatūra ir 5-30˚C. Glabājiet elektroinstrumentu oriģinālajā iepakojumā. Nosedziet elektroinstrumentu, lai to aizsargātu pret pu- tekļiem vai mitrumu. Uzglabājiet lietošanas instrukciju pie elektroinstrumenta.

12. Pieslēgšana elektrotīklam

Instalētais elektromotors ir pieslēgts darbam ga- tavā veidā. Pieslēgums atbilst attiecīgajiem VDE un DIN noteikumiem. Klienta elektrotīkla pieslē- gumam un izmantotajam pagarinātājam jāatbilst šiem noteikumiem.

• Ražojums izpilda standarta EN 61000-3-11 prasības un uz to attiecas speciālie pieslēgšanas noteikumi. Tas nozīmē, ka izmantošana pie brīvi izvēlētajām pieslēguma vietām nav pieļaujama.

• Ierīce nelabvēlīgu tīkla parametru gadījumā var ra- dīt pārejošas sprieguma svārstības.

• Izstrādājums ir paredzēts izmantošanai pie pieslē- guma vietām a) nepārsniedz maksimāli pieļaujamo tīkla pilno pre- testību “Z” (Zmax = 0.382 Ω), vai kurām ir b) tīkla spēja izturēt ilgstošu strāvas slodzi vismaz 100 A katrai fāzei.

• Jums ka lietotājam jāpārliecinās, ja nepieciešams, konsultējoties ar elektroapgādes uzņēmumu, vai pieslēguma vieta, kurā vēlaties lietot ražojumu, izpil- da kādu no divām prasībām a) vai b). Svarīgas norādes Motora pārslodzes gadījumā tas pats izslēdzas. Pēc atdzišanas (laiks var būt atšķirīgs) motoru var atkal ieslēgt. Bojāts elektriskais savienošanas vads Elektropieslēguma vadiem bieži rodas izolācijas bojā- jumi. To iemesli var būt šādi:

• saspiestas vietas, ja pieslēguma vadi stiepjas caur logu vai durvju ailu;

• lūzuma vietas pieslēguma vada nepareizas nostipri- nāšanas vai izvietošanas dēļ;

• griezuma vietas pieslēguma vada pārbraukšanas dēļ;

• izolācijas bojājumi, izraujot no sienas kontaktligzdas;

• plaisas izolācijas novecošanās dēļ. Drošības mehānisma – kustīgā zāģa plātnes aiz- sarga tīrīšana (5) Pirms jebkādas lietošanas sākšanas pārbaudiet, vai zāģa plātnes aizsargam nav netīrumu. Novāciet vecās zāģskaidas, kā arī kokmateriālu šķē- peles, izmantojot otu vai tamlīdzīgu piemērotu instru- mentu. Galda ieliktņa nomaiņa Bīstami! Ja ir bojāts galda ieliktnis (10), pastāv risks, ka starp galda ieliktni un zāģa plātni iestrēgst mazi priekšmeti un nosprosto zāģa plātni. Nekavējoties nomainiet bojātos galda ieliktņus!

1. Izskrūvējiet galda ieliktņa skrūves. Ja nepiecie-

3. Ievietojiet jaunu galda ieliktni.

4. Pievelciet galda ieliktņa skrūves.

Suku kontrole (19. att.) Jaunai ierīcei pārbaudiet ogļu sukas pēc pirmajām 50 darba stundām vai pēc jaunu suku montāžas. Pēc pirmās pārbaudes pārbaudiet ik pēc 10 darba stundām. Ja ogleklis ir nodilis 6 mm garumā, ir sadegusi vai bojā- ta atspere vai apejas stieple, ir jānomaina abas sukas. Ja pēc demontāžas sukas tiek atzītas par lietojamām, tās var atkal uzstādīt. Ogles suku apkopei atskrūvējiet abus ksatorus (kā redzams 19. attēlā) pretēji pulksteņrādītāja virzienam. Pēc tam noņemiet ogles sukas. Ievietojiet atpakaļ ogles sukas pretējā secībā. Servisa informācija Jāievēro, ka šim ražojumam šādas daļas ir pakļautas lietošanas vai dabiskajam nodilumam, vai šādas daļas ir nepieciešamas kā patērējamie materiāli. Nodilstošās detaļas*: Ogles sukas, zāģa plātne, galda ieliktņi, zāģskaidu uztvērēji

• nav obligāti iekļauts piegādes komplektā! Rezerves daļas un piederumus saņemsiet mūsu ser- visa centrā. Šim nolūkam noskenējiet titullapā esošo kvadrātkodu.www.scheppach.com

• Elektrisko un elektronisko iekārtu īpašniekiem vai lietotājiem ir uzlikts par pienākumu pēc lietošanas tās nodot likumā noteiktajā kārtībā.

• Gala lietotājs patstāvīgi ir atbildīgs par savu per- sonīgo datu dzēšanu no utilizējamajās nolietotās iekārtas!

• Nosvītrotā atkritumu konteinera simbols nozīmē, ka elektriskās un elektroniskās iekārtas nedrīkst utili- zēt sadzīves atkritumos.

• Nolietotās elektriskās un elektroniskās iekārtas var nodot bez maksas šādās vietās: - Publiski-tiesiskās utilizācijas vai savākšanas vie- tas (piem., komunālie būvlaukumi) - Elektroiekārtu pārdošanas vietas (stacionāri un tiešsaistē), ja tirdzniecības uzņēmumiem ir uzlikts par pienākumu veikt pieņemšanu atpakaļ, vai tie sniedz šādu pakalpojumu brīvprātīgi. - Līdz trim nolietotām elektroiekārtām atbilstoši katram iekārtas veidam, kuru malas garums ir maksimāli 25 centimetri, varat bez jaunas iekār- tas iepriekšējas iegādes no ražotāja bez maksas nodot pie ražotāja vai kādā citā pilnvarotā savāk- šanas vietā jūsu tuvumā. - Citas ražotāja un izplatītāja papildu pieņemšanas atpakaļ prasības uzzināsiet attiecīgajā klientu servisā.

• Ja ražotājs veic jaunas elektroiekārtas piegādi pri- vātai mājsaimniecībai, tas var ierosināt nolietotās elektroiekārtas bezmaksas savākšanu pēc gala lietotāja pieprasījuma. Šim nolūkam sazinieties ar ražotāja klientu servisu.

• Šie apgalvojumi attiecas tikai uz ierīcēm, kas tiek uzstādītas un pārdotas Eiropas Savienības dalībval- stīs, un kas ir pakļautas Eiropas Direktīvas 2012/19/ ES prasībām. Valstīs, kas nav Eiropas Savienības dalībvalstis, var būt spēkā no šīm atšķirīgas prasī- bas attiecībā uz nolietoto elektrisko un elektronisko iekārtu utilizāciju. Šādus bojātus elektropieslēguma vadus nedrīkst izman- tot, un izolācijas bojājumu dēļ tie ir bīstami dzīvībai. Regulāri pārbaudiet pieslēguma vadus, vai tiem nav bojājumu. Ievērojiet, lai pārbaudes laikā pieslēguma vads nebūtu pievienots elektrotīklam. Elektropieslēguma vadiem jāatbilst attiecīgajiem VDE un DIN noteikumiem. Izmantojiet tikai savienošanas vadus ar marķējumu “H05VV-F”. Izmantojiet tikai pieslēguma vadus ar marķējumu H 05 VV-F. Tipa marķējuma uzdruka uz pieslēguma vada ir obligāta. Maiņstrāvas motors:

• Tīkla spriegumam jābūt 220 - 240 V~.

• Pagarinātājiem līdz 25 m garumam jābūt 1,5 kvad- rātmilimetru šķērsgriezumam. Pievienošanas veids X Ja tiek sabojāts šīs ierīces tīkla pieslēguma vads, tas jānomaina ar īpašu rezerves savienošanas vadu, kas pieejams pie ražotāja vai tā klientu servisā. Pieslēgšanu un remontu drīkst veikt tikai kvalicēts elektriķis. Jautājumu gadījumā norādiet šādus datus:

• motora strāvas veids;

• motora datu plāksnītē norādītie dati.

13. Utilizācija un otrreizēja izmantošana

Norādes par iepakojumu Iepakojuma materiāli ir pārstrādā- jami. Utilizējiet iepakojumus at- bilstoši apkārtējās vides prasībām. Norādes par Vācijas elektrisko un elektronisko ie- kārtu likumu (ElektroG) Nolietotās elektriskās un elektroniskās ie- kārtas nedrīkst izmest sadzīves atkritu- mos, bet gan tās jānodod šķirošanas vai utilizācijas punktā!

• Nolietotās baterijas vai akumulatori, kas nav nekus- tīgi iebūvēti nolietotajās iekārtās, pirms nodošanas jāizņem bez sagraušanas! To utilizāciju regulē Vāci- jas likums par baterijām.www.scheppach.com

14. Traucējumu novēršana

Traucējums Iespējamais cēlonis Novēršana Motors nedarbojas Bojāts motors, kabelis vai kon- taktspraudnis, ir nostrādājis tīkla drošinātājs. Ierīce jāpārbauda speciālistam. Nekad nelabojiet motoru paši. Bīstami! Pārbaudiet, iespējams nomainiet tīkla droši- nātājus. Motors iedarbinās lēni un nesasniedz darba ātrumu. Spriegums pārāk zems, bojāti tinu- mi, sadedzis kondensators. Uzticiet spriegumu pārbaudīt kvalicētam elektriķim. Motors jāpārbauda speciālistam. Uzticiet kondensatoru nomainīt speciālistam. Motors ir pārāk skaļš. Bojāti tinumi, bojāts motors. Motors jāpārbauda speciālistam. Motors nesasniedz pilnu jaudu. Pārslogotas strāvas ķēdes elektro- tīkla sistēmā (lampas, citi motori utt.) Neizmantojiet citas ierīces vai motorus tajā pašā strāvas ķēdē. Motors viegli pārkarst. Motora pārslodze, motora nepietie- kama dzesēšana. Novērsiet motora pārslodzi zāģējot, notīriet putekļus no motora, lai būtu nodrošināta motora optimāla dzesēšana. Zāģējums ir raupjš vai viļņains. Neasa zāģa plātne, zobu forma nav piemērota materiāla biezumam. Uzasiniet zāģa plātni vai uzstādiet piemērotu zāģa plātni. Darba materiāls izplīst vai sašķeļas. Pārāk liels zāģēšanas spiediens vai zāģa plātne nav piemērota lietošanai. Uzstādiet piemērotu zāģa plātni.www.scheppach.com

apliecina šādu saskaņā ar ES direktīvu atbilstības un stan- darti šādu rakstu

15. Atbilstības deklarācija
