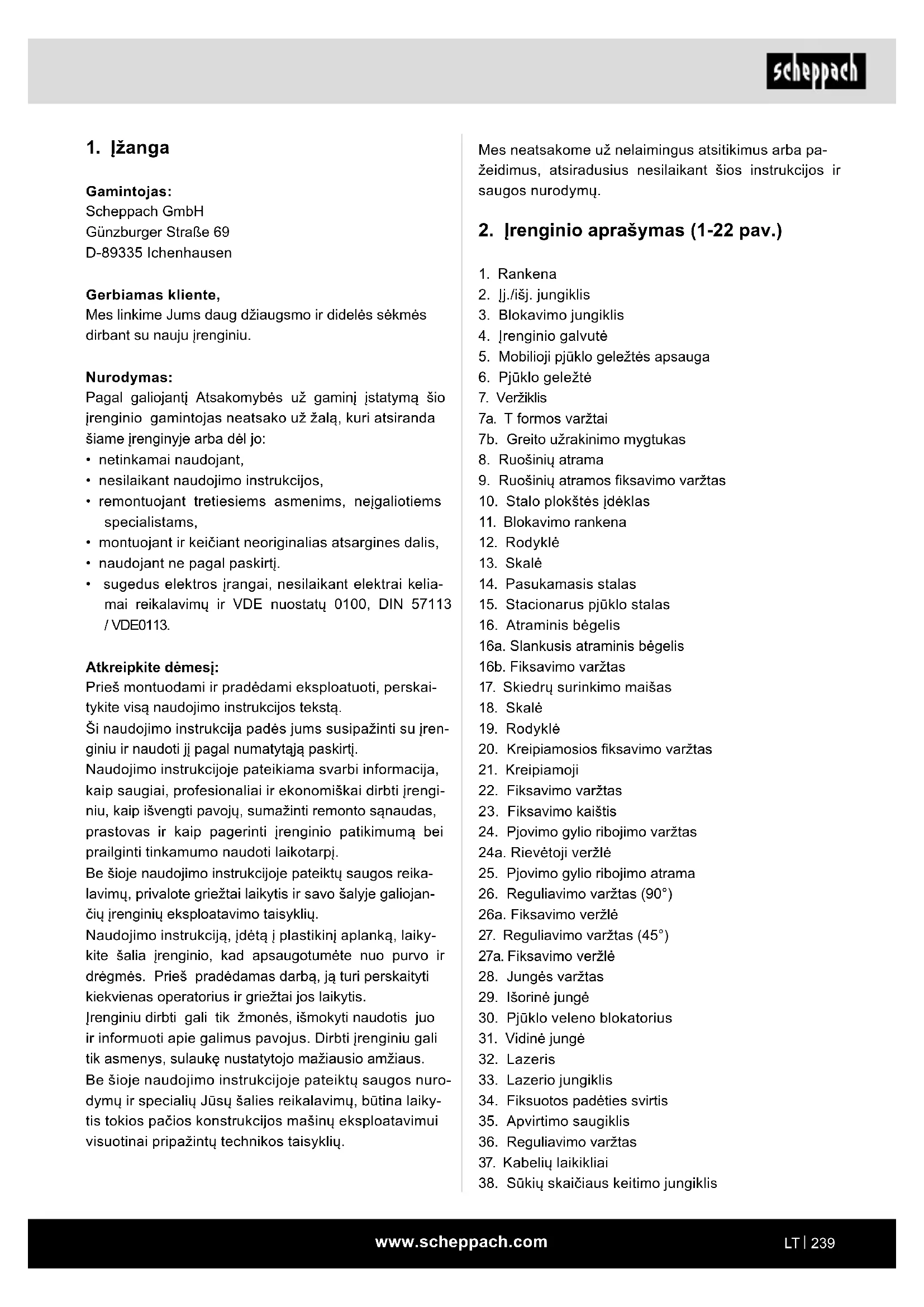

NAUDOJIMO INSTRUKCIJA HM90MP SCHEPPACH

Dvirankis skersinio ir įstrižinio pjaustymo pjūklasOriginalios naudojimo instrukcijos vertimas

Ant gaminio esančių simbolių aiškinimas Šiame žinyne naudojami simboliai turi atkreipti Jūsų dėmesį į galimą riziką. Saugos simboliai ir juos lydintys paaiš- kinimai turi būti tiksliai suprasti. Patys įspėjimai rizikos nepašalina ir negali pakeisti tinkamų nelaimingų atsitikimų prevencijos priemonių. Prieš eksploatacijos pradžią perskaitykite naudojimo instrukciją ir saugos nurodymus bei jų laikykitės!! Užsidėkite apsauginius akinius! Naudokite klausos apsaugą! Susidarius dulkių, naudokite kvėpavimo apsaugą! Dėmesio! Pavojus susižaloti! Nekiškite rankų į besisukančią pjūklo geležtę! Dėmesio! Lazerio spinduliuotė II apsaugos klasė (dvigubai apsaugota) Laikykitės atsargumo ir saugos nurodymų! Gaminys atitinka galiojančias Europos direktyvas. Gaminys atitinka galiojančias Serbijos gaires.www.scheppach.com

Mes neatsakome už nelaimingus atsitikimus arba pa- žeidimus, atsiradusius nesilaikant šios instrukcijos ir saugos nurodymų.

5. Mobilioji pjūklo geležtės apsauga

7a. T formos varžtai 7b. Greito užrakinimo mygtukas

9. Ruošinių atramos ksavimo varžtas

10. Stalo plokštės įdėklas

16. Atraminis bėgelis

16a. Slankusis atraminis bėgelis 16b. Fiksavimo varžtas

17. Skiedrų surinkimo maišas

20. Kreipiamosios ksavimo varžtas

22. Fiksavimo varžtas

23. Fiksavimo kaištis

24. Pjovimo gylio ribojimo varžtas

24a. Rievėtoji veržlė

26a. Fiksavimo veržlė

27. Reguliavimo varžtas (45°)

27a. Fiksavimo veržlė

34. Fiksuotos padėties svirtis

35. Apvirtimo saugiklis

36. Reguliavimo varžtas

37. Kabelių laikikliai

38. Sūkių skaičiaus keitimo jungiklis

Gamintojas: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Gerbiamas kliente, Mes linkime Jums daug džiaugsmo ir didelės sėkmės dirbant su nauju įrenginiu. Nurodymas: Pagal galiojantį Atsakomybės už gaminį įstatymą šio įrenginio gamintojas neatsako už žalą, kuri atsiranda šiame įrenginyje arba dėl jo:

• netinkamai naudojant,

• nesilaikant naudojimo instrukcijos,

• naudojant ne pagal paskirtį.

• sugedus elektros įrangai, nesilaikant elektrai kelia- mai reikalavimų ir VDE nuostatų 0100, DIN 57113 / VDE0113. Atkreipkite dėmesį: Prieš montuodami ir pradėdami eksploatuoti, perskai- tykite visą naudojimo instrukcijos tekstą. Ši naudojimo instrukcija padės jums susipažinti su įren- giniu ir naudoti jį pagal numatytąją paskirtį. Naudojimo instrukcijoje pateikiama svarbi informacija, kaip saugiai, profesionaliai ir ekonomiškai dirbti įrengi- niu, kaip išvengti pavojų, sumažinti remonto sąnaudas, prastovas ir kaip pagerinti įrenginio patikimumą bei prailginti tinkamumo naudoti laikotarpį. Be šioje naudojimo instrukcijoje pateiktų saugos reika- lavimų, privalote griežtai laikytis ir savo šalyje galiojan- čių įrenginių eksploatavimo taisyklių. Naudojimo instrukciją, įdėtą į plastikinį aplanką, laiky- kite šalia įrenginio, kad apsaugotumėte nuo purvo ir drėgmės. Prieš pradėdamas darbą, ją turi perskaityti kiekvienas operatorius ir griežtai jos laikytis. Įrenginiu dirbti gali tik žmonės, išmokyti naudotis juo ir informuoti apie galimus pavojus. Dirbti įrenginiu gali tik asmenys, sulaukę nustatytojo mažiausio amžiaus. Be šioje naudojimo instrukcijoje pateiktų saugos nuro- dymų ir specialių Jūsų šalies reikalavimų, būtina laiky- tis tokios pačios konstrukcijos mašinų eksploatavimui visuotinai pripažintų technikos taisyklių.www.scheppach.com

Naudojimo pagal paskirtį dalis taip pat yra saugos nu- rodymų, montavimo instrukcijos ir naudojimo instrukci- joje pateiktų eksploatavimo nurodymų laikymasis. Asmenys, kurie įrenginį valdo ir atlieka jo techninę priežiūrą, turi būti su juo susipažinę ir informuoti apie galimus pavojus. Be to, būtina tiksliai laikytis galiojančių nelaimingų atsi- tikimų prevencijos taisyklių. Taip pat reikia laikytis kitų bendrųjų taisyklių iš darbo medicinos ir augumo technikos sričių. Atlikus įrenginio modikacijas, už su tuo susijusią žalą gamintojas neatsako. Nors ir naudojant pagal paskirtį, galimi tam tikri lieka- mosios rizikos veiksniai. Dėl įrenginio konstrukcijos ir struktūros galimi tokie punktai:

• pjūklo geležtės palietimas neuždengtoje pjūklo srityje;

• rankų įkišimas į judančią pjūklo geležtę (įsipjovi- mas);

• ruošinių ir ruošinių dalių atšokimas;

• pjūklo geležtės lūžimas;

• pažeistų pjūklo geležtės kietmetalio dalių išsviedi- mas;

• klausos sutrikdymas nenaudojant reikalingos klau- sos apsaugos;

• sveikatai kenksminga medžio dulkių emisija naudo- jant uždarose patalpose. Atkreipkite dėmesį į tai, kad mūsų įrenginiai nėra skirti naudoti komerciniams, amatiniams arba pramoniniams tikslams. Mes neteikiama garantijos, kai prietaisas naudojamas komercinėse, amatininkų arba pramoni- nėse įmonėse arba panašiems darbams.

Bendrieji saugos nurodymai dėl elektrinių įrankių m ĮSPĖJIMAS! Perskaitykite visas šiam elektri- niam įrankiui taikomus saugos nurodymus, ins- trukcijas, iliustracijas ir techninius duomenis. Netinkamai laikantis saugos nuorodų ir nurodymų, ga- lima patirti elektros smūgį, gali kilti gaisras ir (arba) ga- lima sunkiai susižaloti. Išsaugokite visus saugos nurodymus ir instrukci- jas ateičiai. Saugos nuorodose naudojama sąvoka „Elektrinis įran- kis“ susijusi su iš tinklo veikiančiais elektriniais įran- kiais (su tinklo laidu) arba akumuliatoriniais elektriniais įrankiais (be tinklo laido). A.) 90° atraminis kampuotis (į komplektaciją neįeina) B.) 45° atraminis kampuotis (į komplektaciją neįeina) C.) Raktas su vidiniu šešiabriauniu 6 mm D.) Phillips galvutės varžtas (lazeris)

• Dvirankis skersinio ir įstrižinio pjaustymo pjūklas

• 1 x veržiklis(7) (Sumontuotas iš anksto)

• 2 x ruošinių atramos (8) (Sumontuotas iš anksto)

• Skiedrų surinkimo maišas (17)

• Raktas su vidiniu šešiabriauniu 6 mm (C)

• Naudojimo instrukcija

4. Naudojimas pagal paskirtį

Dvirankis skersinio ir įstrižinio pjaustymo pjūklas skir- tas medienai ir plastikui pjaustyti skersiniu būdu, atsi- žvelgiant į įrenginio dydį. Pjūklas neskirtas malkoms pjaustyti. Įspėjimas! Nenaudokite įrenginio kitoms medžiagoms pjauti, o tik aprašytosioms naudojimo instrukcijoje. Įspėjimas! Komplektacijoje esanti pjūklo geležtė skirta tik toliau nurodytoms medžiagoms pjauti: Medienai, medienos produktams (MDF, smulkinių plokštėms, sluoksniuotai medienai, baldinėms plokš- tėms, kietojo medžio plaušo plokštėms ir t. t.), medie- nai su vinimis, plastikui, spalvotiesiems metalams ir 3 mm minkštojo plieno lakštams. Pastaba: medieną, kurioje yra necinkuotų vinių arba varžtų, taip pat galima saugiai pjauti (atsargiai). Pastaba: nenaudokite pjūklo geležtės cinkuotoms medžiagoms arba medienai su paslėptomis cinkuotomis vinimis pjauti. Nenaudokite pjūklo geležtės malkoms pjauti! Mašiną leidžiama eksploatuoti tik pagal paskirtį. Bet koks kitoks naudojimas laikomas ne pagal paskirtį. Už su tuo susijusią žalą arba patirtus bet kokius sužaloji- mus atsako naudotojas / operatorius, o ne gamintojas. Leidžiama naudoti tik įrenginiui tinkamas pjūklo ge- ležtes. Naudoti visų rūšių frikcinius nupjovimo diskus draudžiama.www.scheppach.com

a) Dirbdami su elektriniu įrankiu, būkite atidūs ir galvokite apie tai, ką darote. Nenaudokite elek- trinio įrankio, kai esate pavargę arba veikiami narkotinių medžiagų, alkoholio arba medika- mentų. Jei naudodami elektrinį įrankį būsite neatidūs, ga- lite rimtai susižaloti. b) Naudokite asmenines apsaugines priemones ir visada užsidėkite apsauginius akinius. Naudojant asmenines apsaugines priemones, pvz., kaukę nuo dulkių, neslidžius apsauginius batus, apsauginį šalmą arba klausos apsaugą, pri- klausomai nuo elektrinio įrankio tipo ir naudojimo būdo, mažėja rizika susižaloti. c) Stenkitės nepradėti eksploatuoti neplanuotai. Prieš prijungdami elektros srovės tiekimą ir (arba) akumuliatorių, įsitikinkite, kad elektrinis įrankis išjungtas. Jei nešdami elektrinį įrankį laikote pirštą ant elek- trinio įrankio arba prie elektros srovės tinklo jun- giate įjungtą elektrinį įrankį, gali įvykti nelaimingų atsitikimų. d) Prieš įjungdami elektrinį įrankį, pašalinkite nu- statymo įrankius arba atsuktuvą. Įrankis arba raktas, kuris yra besisukančioje elek- trinio įrankio dalyje, gali sužaloti. e) Venkite nestandartinės kūno padėties. Stovė- kite stabiliai ir visada išlaikykite pusiausvyrą. Taip elektrinį įrankį galėsite geriau kontroliuoti ne- tikėtose situacijose. f) Vilkėkite tinkamus drabužius. Nevilkėkite pla- čių drabužių ir nusiimkite papuošalus. Sau- gokite, kad plaukai ir drabužiai nepatektų arti judančių dalių. Laisvus drabužius, papuošalus arba ilgus plaukus gali pagriebti dalys. g) Jei galima sumontuoti dulkių nusiurbimo ir su- rinkimo įtaisus, juos reikia prijungti ir tinkamai naudoti. Naudojant dulkių nusiurbimo įtaisą, galima suma- žinti dulkių keliamus pavojus. h) Net po daugkartinio naudojimosi elektriniu įrankiu negalvokite, kad esate visiškai saugūs, ir atsižvelkite į elektriniams įrankiams galio- jančias saugos taisykles. Dėl nedėmesingų veiksmų galima sunkiai susiža- loti per sekundės dalis.

1) Sauga darbo vietoje

a) Jūsų darbo zona turi būti švari ir gerai ap- šviesta. Jei darbo zonos netvarkingos ir neapšviestos, gali įvykti nelaimingų atsitikimų. b) Nedirbkite su elektriniu įrankiu potencialiai sprogioje atmosferoje, kurioje yra degių skys- čių, dujų arba dulkių. Elektriniai įrankiai skleidžia kibirkštis, kurios gali uždegti dulkes arba garus. c) Naudodami elektrinį įrankį, paprašykite, kad vaikai ir kiti asmenys, laikytųsi atstumo. Nukreipus dėmesį, elektrinis įrankis gali tapti ne- valdomas.

2) Elektros įrangos sauga

a) Elektrinio įrankio prijungimo kištukas turi tilp- ti į kištukinį lizdą. Jokiu būdu kištuko nemo- dikuokite. Nenaudokite adapterinių kištukų kartu su įžemintais elektriniais įrankiais. Esant nemodikuotiems kištukams ir tinkamiems kištukiniams lizdams, mažėja elektros šoko pavojus. b) Venkite kūno sąlyčio su įžemintais paviršiais, pvz., vamzdžiais, šildytuvais, viryklėmis ir šal- dytuvais. Kai Jūsų kūnas įžemintas, kyla didesnis elektros šoko pavojus. c) Saugokite elektrinius įrankius nuo lietaus arba drėgmės. Patekus į elektrinį įrankį vandens, didėja elektros smūgio pavojus. d) Nenaudokite jungiamojo laido, norėdami už jo nešti ar pakabinti elektrinį įrankį arba iš kištu- kinio lizdo ištraukti kištuką. Saugokite jungia- mąjį laidą nuo karščio, alyvos, aštrių briaunų arba judančių dalių. Dėl pažeistų arba susipynusių jungiamųjų laidų kyla didesnis elektros smūgio pavojus. e) Kai su elektriniu įrankiu dirbate lauke, naudo- kite tik išorinei sričiai skirtus ilginamuosius laidus. Naudojant išorinei sričiai tinkamą ilginamąjį laidą, sumažėja elektros smūgio rizika. f) Jeigu elektrinio įrankio eksploatavimas drė- gnoje aplinkoje yra neišvengiamas, naudokite apsauginį nebalanso srovės jungiklį. Naudojant apsauginį nuotėkio srovės jungiklį, ma- žėja elektros smūgio pavojus.www.scheppach.com

a) Elektrinio įrankio remontą patikėkite tik kva- likuotam personalui ir tik naudojant origina- lias atsargines dalis. Taip užtikrinsite elektrinio įrankio saugą. Įspėjimas! Eksploatuojant šis elektrinis įrankis sudaro elektroma- gnetinį lauką. Tam tikromis aplinkybėmis šis laukas gali veikti aktyvius arba pasyvius medicininius implantus. Norint sumažinti rimtų arba mirtinų sužalojimų pavojų, prieš naudojant elektrinį įtaisą, asmenims su medici- niniais implantais rekomenduojame pasikonsultuoti su savo gydytoju arba medicininių implantų gamintoju. Saugos nurodymai dėl skerspjūklių a) Skerspjūkliai numatyti medienai ir medienos tipo gaminiams pjaustyti. Jų negalima nau- doti metalinėms medžiagoms pjaustyti, pvz., strypams, sijoms, varžtams ir t. t. Abrazyvinės dulkės užblokuoja judančias dalis, pvz., apatinį apsauginį gubtą. Pjaustant susidarančios kibirkš- tys sudegina apatinį apsauginį gaubtą, įdedamą plokštę ir kitas plastikines dalis. b) Jei įmanoma, užksuokit ruošinį spaustuvais. Jei ruošinį tvirtai laikote ranka, Jūsų ranka vi- sada turi būti bent 100 mm nutolusi nuo pjūklo geležtės kiekvienoje pusėje. Nenaudokite šio pjūklo gabalams pjauti, kuri yra per maži, kad juos būtų galima įtvirtinti arba laikyti ranka. Kai Jūsų ranka yra per arti pjūklo geležtės, prisilietus prie pjūklo geležtės, kyla didesnė rizika susižaloti. c) Ruošinys turi nejudėti ir arba būti gerai įtvir- tintas, arba spaudžiamas prie atramos ir stalo. Nestumkite ruošinio į pjūklo geležtę ir niekada nepjaukite „be rankų“. Nepritvirtinti arba judantys ruošiniai gali būti dideliu greičiu išsviesti ir sužaloti d) Stumkite pjūklą ruošiniu. Stenkitės pjūklo ne- traukti ruošiniu. Norėdami pradėti pjauti, pa- kelkite pjūklo galvutę ir traukite ją ruošiniu, jo nepjaudami. Tada įjunkite variklį, pasukite pjū- klo galvutę žemyn ir įspauskite pjūklą į ruošinį. Kai pjaunama traukiant, kyla pavojus, kad pjūklo geležtė užlips ant ruošinio ir pjūklo geležtės blo- kas su jėga bus nusviestas į operatorių. e) Niekada neperženkite ranka numatytos pjovi- mo linijos nei prieš pjovimo liniją, nei už jos. Labai pavojinga atremti ruošinį „sukryžmintomis rankomis“, t. y. laikyti ruošinį dešinėje šalia pjūklo geležtės kairiąja ranka arba atvirkščiai.

4) Elektrinio įrankio naudojimas ir elgsena su juo

a) Neperkraukite elektrinio įrankio. Savo darbui naudokite tam skirtą elektrinį įrankį. Su tinkamu elektriniu įrankiu nurodytame galios diapazone dirbsite geriau ir saugiau. b) Nenaudokite elektrinio įrankio, kurio jungiklis sugedęs. Elektrinis įrankis, kuris nebeįsijungia arba nebeiš- sijungia, yra pavojingas ir jį reikia sutaisyti. c) Prieš nustatydami prietaisą, keisdami įstato- mo įrankio dalis arba prieš padėdami elektrinį įrankį į šalį, ištraukite kištuką iš kištukinio liz- do ir (arba) pašalinkite išimamą akumuliatorių. Ši atsargumo priemonė saugo nuo neplanuoto elektrinio įrankio paleidimo. d) Laikykite nenaudojamus elektrinius įrankius vaikams nepasiekiamoje vietoje. Neleiskite elektriniu įrankiu naudotis asmenims, kurie su šiuo įrenginiu nėra susipažinę arba neperskai- tė šių nurodymų. Elektriniai įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys. e) Kruopščiai prižiūrėkite elektrinius įrankius ir įstatomą įrankį. Patikrinkite, ar judančios dalys nepriekaištingai veikia ir nestringa, ar dalys nelūžusios ir nepažeistos, kad būtų nei- giamai veikiamas elektrinio įrankio veikimas. Prieš naudodami elektrinį įrankį, pažeistas da- lis patikėkite suremontuoti. Daug nelaimingų atsitikimų įvyksta dėl blogai tech- niškai prižiūrimų elektrinių įrankių. f) Stebėkite, kad pjaustytuvai būtų aštrūs ir šva- rūs. Kruopščiai prižiūrėti pjaustytuvai su aštriomis pjo- vimo briaunomis mažiau stringa ir juos lengviau valdyti. g) Elektrinį įrankį, įstatomų įrankių priedus ir t. t. naudokite pagal šiuos nurodymus. Tuo metu atsižvelkite į darbo sąlygas ir darbus, kuriuos reikia atlikti. Naudojant elektrinius įrankius kitiems, o ne numa- tytiems tikslams, galimos pavojingos situacijos. h) Rankenos ir suėmimo paviršiai turi būti sausi, švarūs ir ant jų neturi būti alyvos bei tepalo. Jei rankenos ir suėmimo paviršiai slidūs, elektrinio įrankio nenumatytose situacijose nebus galima saugiai valdyti bei kontroliuoti.www.scheppach.com

Nestabiliai atrėmus ruošinį, geležtė gali įstrigti. Ruošinys taip pat gali pasislinkti pjaunant ir Jus bei Jūsų padėjėją nutempti į besisukančią geležtę. n) Nupjauta dalis neturi būti spaudžiama prie besisukančios pjūklo geležtės. Jei yra mažai vietos, pvz., naudojant išilgines atramas, nupjauta dalis gali įstrigti geležtėje ir būti nusviesta didele jėga. o) Norėdami atremti apvalias medžiagas, pvz., strypus arba vamzdžius, visada naudokite spaustuvus arba tinkamą įtaisą. Pjaunant stry- pai gali nuriedėti, todėl geležtė įstrigs ir ruošinys su Jūsų ranka gali būti įtrauktas į geležtę. p) Prieš pjaudami ruošinį, palaukite, kol geležtė pasieks visą sūkių skaičių. Taip sumažės rizika, kad ruošinys bus nusviestas. q) Jei ruošinys įstrigęs arba blokuojama geležtė, skerspjūklį išjunkite. Palaukite, kol visos ju- dančios dalys sustos, ištraukite tinklo kištuką ir (arba) išimkite akumuliatorių. Po to pašalin- kite įstrigusią medžiagą. Jei, nepaisydami tokio blokavimo pjausite toliau, skerspjūklis gali tapti nevaldomas arba būti apgadintas. r) Baigę pjauti, atleiskite jungiklį, laikykite pjovi- mo galvutę apačioje ir, prieš pašalindami nu- pjautą dalį, palaukite, kol geležtė sustos. Labai pavojinga tiesti ranką prie iš inercijos veikiančios geležtės. s) Kai atliekate ne visą pjūvį arba atleidžiate jun- giklį dar prieš tai, kai pjūklo galvutė pasiekia savo apatinę padėtį, tvirtai laikykite rankeną. Stabdant pjūklą, pjūklo galvutė gali staiga būti nu- traukta žemyn, todėl padidėja rizika susižaloti. Saugos nurodymai, kaip elgtis su pjūklo geležtėm

1. Nenaudokite pažeistų arba deformuotų pjūklo ge-

2. Nenaudokite pjūklo geležčių su įtrūkimais. Atrū-

šiuokite įtrūkusias pjūklo geležtes. Remontuoti draudžiama.

3. Nenaudokite iš greitaveikio plieno pagamintų pjū-

4. Prieš naudodami dvirankį skersinio ir įstrižinio

pjaustymo pjūklą, patikrinkite pjūklo geležčių būklę.

5. Naudokite tik pjautinai medžiagai tinkamą pjūklo

6. Naudokite tik gamintojo nustatytas pjūklo gelež-

tes. Jei pjūklo geležtės numatytos medienai arba panašioms medžiagoms apdirbti, jos turi atitikti EN 847-1. f) Sukantis pjūklo geležtei, nekiškite rankų už atramos. Visada laikykitės ne mažesnio nei 100 mm saugaus atstumo tarp rankos ir be- sisukančios pjūklo geležtės (galioja abiejose pjūklo geležtės pusėse, pvz., šalinant medžio atliekas). Jūs galite neatpažinti, kokiu atstumu be- sisukanti pjūklo geležtė yra iki Jūsų rankos ir Jūs galite būti sunkiai sužaloti. g) Prieš pjaudami patikrinkite ruošinį. Jei ruoši- nys yra išlenktas arba deformuotas, pritvirtin- kite jį prie atramos į išorę išlenkta puse. Visada įsitikinkite, kad išilgai pjovimo linijos tarp ruo- šinio, atramos ir stalo nėra tarpo. Išlenkti arba deformuoti ruošiniai gali persisukti arba pasislinkti, todėl pjaunant gali įstrigti besisukanti pjūklo gelež- tė. Ruošinyje neturi būti vinių arba svetimkūnių. h) Naudokite pjūklą tik tada, jei ant stalo nėra įrankių, medžio atliekų ir t. t.; ant stalo gali būti tik ruošinys. Mažos atliekos, nepritvirtintos me- džio dalys arba kiti daiktai, kurie liečiasi su besi- sukančia geležte, gali būti nusviesti dideliu greičiu.

i) Pjaukite tik vieną ruošinį. Vienas ant kito sudėtų

ruošinių negalima tinkamai pritvirtinti arba tvirtai laikyti ir pjaunant geležtė gali įstrigti arba nuslysti. j) Pasirūpinkite, kad prieš naudojant skerspjū- klis stovėtų ant lygaus bei tvirto darbinio pa- viršiaus. Lygus ir tvirtas darbinis paviršius mažina pavojų, kad skerspjūklis taps nestabilus. k) Suplanuokite savo darbą. Reguliuodami pjū- klo geležtės posvyrį arba skersinio pjovimo kampą, kaskart atkreipkite dėmesį į tai, kad re- guliuojama atrama būtų tinkamai sureguliuo- ta ir atsiremtų į ruošinį, neliesdama geležtės arba apsauginio gaubto. Neįjungę įrenginio ir nepadėję ruošinio ant stalo, imituokite pjūklo ge- ležtės pjovimo judesius, kad įsitikintumėte, ar ne- bus kliūčių arba ar nebus įpjauta atrama. l) Kai ruošiniai yra platesni arba ilgesni už sta- lo viršų, pasirūpinkite, kad jie būtų tinkamai atremti, pvz., stalo ilginamaisiais elementais arba trikoju. Ruošiniai, kurie yra ilgesni arba platesni už skerspjūklio stalą, jei jie nebus tvirtai atremti, gali nuvirsti. Jei nupjauta lazda nuvers medieną arba ruošinį, ji / jis gali pakelti apatinį apsauginį gaubtą arba nevaldomai būti nusviesta (-as) nuo besisu- kančios geležtės. m) Neįtraukite kitų asmenų kaip pakaitalo stalo ilginamajam elementui arba kad jie papildomai atremtų ruošinį.www.scheppach.com

Dėmesio: lazerio spinduliuotė Nežiūrėkite į spindulį 2 lazerių klasė Tinkamomis atsargumo priemonėmis apsaugoki- te save ir savo aplinką nuo nelaimingų atsitikimų pavojaus!

• Neapsaugota akimi tiesiogiai nežvelkite į lazerio spindulį.

• Niekada nežiūrėkite tiesiogiai į spindulių eigą.

• Nenukreipkite lazerio spindulio į atspindinčius pavir- šius ir asmenis arba gyvūnus. Net ir mažos galios lazerio spindulys gali pažeisti akį.

• Atsargiai – kai atliekami kiti nei čia nurodytieji veiks- mai, galima pavojinga spinduliuotės ekspozicija.

• Niekada neatidarinėkite lazerio modulio. Galima ne- tikėta spinduliuotės ekspozicija.

• Nekeiskite lazerio kito tipo lazeriu.

• Lazerio remonto darbus leidžiama atlikti tik lazerio gamintojui arba įgaliotam atstovui. Kiti pavojai Įrenginys buvo pagamintas naudojant modernias technologijas bei laikantis visuotinai pripažintų saugumo reikalavimų. Deja, kai kurie pavojai vis tiek gali išlikti.

• Neteisingų arba pažeistų maitinimo kabelių naudoji- mas gali sukelti elektros iššauktas traumas.

• Net ir laikantis visų atsargumo priemonių, kai kurie akivaizdžiai dar nematomi pavojai vis tiek išlieka.

• Sumažinkite pavojų dydį laikydamiesi „Saugumo rei- kalavimai“, „Tinkamas naudojimas“ ir viso vartotojo vadovo instrukcijų.

• Nespauskite mašinos per daug - pernelyg didelis pjovimo slėgis gali lemti labai staigų ašmenų nusidė- vėjimą ir sumažėjusią darbo kokybę laiko bei pjūvių tikslumo atžvilgiu.

• Atliekant aliumininių ir plastikinių detalių pjovimus, visada naudokite atitinkamus veržtuvus – visos dar- binės detalės turi būti tvirtai suveržtos.

• Stenkitės išvengti netyčinio mašinos paleidimo – ne- spauskite paleidimo mygtuko jungiant kištuką į lizdą.

• Visada naudokite įrankius, rekomenduojamus šio vartotojo vadovo, kad pasiekti optimalius rezultatus su jūsų pjovimo mašina.

7. Nenaudokite pjūklo geležčių iš gausiai legiruoto

greitapjūvio plieno (HSS).

8. Naudokite tik pjūklo geležtes, kurių didžiausiasis

sūkių skaičius yra ne mažesnis už maksimalų dvi- rankio skersinio ir įstrižinio pjaustymo pjūklo suklio sūkių skaičių ir kurios tinka pjautinai medžiagai.

9. Atkreipkite dėmesį į pjūklo geležtės sukimosi kryptį.

11. Atsižvelkite į didžiausiąjį sūkių skaičių. Neviršyki-

te ant pjūklo geležtės nurodyto didžiausiojo sūkių skaičiaus. Jei nurodyta, laikykitės sūkių skaičiaus intervalo.

12. Nuvalykite nuo tvirtinimo paviršių nešvarumus, te-

palą, alyvą ir vandenį.

13. Pjūklo geležčių kiaurymėms mažinti nenaudokite

neužksuotų mažinimo žiedų arba įvorių.

14. Atkreipkite dėmesį į tai, kad užksuotų mažinimo

žiedų, skirtų pjūklo geležtei užksuoti, būtų vieno- do skersmens ir bent 1/3 pjūvio skersmens.

15. Įsitikinkite, kad užksuoti mažinimo žiedai būtų ly-

giagretūs vienas su kitu.

16. Naudokite pjūklo geležtes atsargiai. Geriausiai

jas laikykite specialioje originalioje pakuotėje arba specialiose talpyklose. Kad galėtumėte saugiai su- imti ir dar labiau sumažintumėte riziką susižaloti, mūvėkite apsaugines pirštines.

17. Prieš naudodami pjūklo geležtes įsitikinkite, kad

visi apsauginiai įtaisai tinkamai pritvirtinti.

18. Prieš naudodami įsitikinkite, kad Jūsų naudojama

pjūklo geležtė atitinka šiam dvirankiam skersinio ir įstrižinio pjaustymo pjūklui keliamus reikalavimus ir yra tinkamai pritvirtintas.

19. Naudokite komplektacijoje esančią pjūklo geležtę

tik medienai pjaustyti. Niekada jos nenaudokite metalams apdoroti.

20. Naudokite tik pjūklo geležtę, kurios skersmuo ati-

tiktų duomenis ant pjūklo.

21. Naudokite tik pjūklo geležtę, kurios skersmuo ati-

tiktų duomenis ant pjūklo.

22. Dirbant ruošinio atramos ilginamuosius elementus

visada reikia pritvirtinti ir naudoti.

23. Pakeiskite susidėvėjusį stalo įdėklą!

24. Stenkitės, kad neperkaistų pjūklo dantys.

25. Pjaudami venkite plastikų, nes plastikas lydosi.

Tam naudokite tinkamas pjūklo geležtes. Laiku pakeiskite pažeistas arba nusidėvėjusias pjūklo geležtes. Pjūklo geležtei perkaitus, sustabdykite įrenginį. Prieš dirbdami su įrenginiu iš naujo, iš pradžių palaukite, kol atvės pjūklo geležtė.www.scheppach.com

Naudokite klausos apsaugą. Dėl triukšmo galima prarasti klausą. Nurodytos spinduliuojamojo triukšmo vertės buvo iš- matuotos remiantis standartiniu bandymo metodu ir, norint palyginti elektrinį įrankį, ją galima naudoti su kitu. Nurodytas spinduliuojamojo triukšmo vertes taip pat galima naudoti, norint laikinai įvertinti apkrovą. Įspėjimas:

• tikrojo elektrinio įrankio naudojimo metu spinduliuo- jamojo triukšmo vertės gali skirtis nuo deklaruotų verčių, priklausomai nuo elektrinio įrankio naudoji- mo būdo, ypač, atsižvelgiant į apdorojamo ruošinio rūšį.

• Pasistenkite, kad apkrova būtų kuo mažesnė. Prie- monės pavyzdys: darbo laiko ribojimo priemonių pa- vyzdžiai. Čia reikia atsižvelgti į visas darbinio ciklo dalis (pavyzdžiui, į laiką, kurį elektrinis įrankis buvo išjungtas, ir į tokį laiką, kada jis nors ir yra įjungtas, tačiau veikia be apkrovos).

7. Prieš pradedant eksploatuoti

• Atidarykite pakuotę ir atsargiai išimkite įrenginį.

• Nuimkite pakavimo medžiagą ir ištraukite pakavimo / transportavimo ksatorius (jei yra).

• Patikrinkite, ar komplekte viskas yra.

• Patikrinkite įrenginį ir priedus, ar transportuojant jie nebuvo pažeisti.

• Jei įmanoma, saugokite pakuotę, kol nepasibaigs garantinis laikotarpis. PAVOJUS Įrenginys ir pakavimo medžiagos nėra vaikų žais- las! Vaikams draudžiama žaisti su plastikiniais maišeliais, plėvelėmis ir mažomis dalimis! Pavojus praryti ir uždusti!

• Įrenginį pastatykite stabiliai. Užksuokite įrengi- nį per kiaurymes stacionariame pjūklo stale (15) 4 varžtais (neįeina į komplektaciją) ant darbastalio, stovo ar pan.

• Visiškai ištraukite iš anksto sumontuotą apvirtimo saugiklį (35) ir užksuokite raktu su vidiniu šešia- briauniu.

• Nustatykite reguliavimo varžtą (36) į stalo plokštės lygį, kad mašina nesvyruotų.

• Prieš pradedant eksploatuoti reikia tinkamai sumon- tuoti visus dangčius ir saugos įtaisus.

• Kai įrenginys eksploatuojamas, laikykite savo ran- kas toliau nuo darbo zonos.

• Prieš atlikdami nustatymo arba techninės priežiūros darbus, atleiskite paleidimo mygtuką ir ištraukite tin- klo kištuką.

6. Techniniai duomenys

Kintamosios srovės variklis ............220 - 240 V~ 50Hz Vardinė galia S1* ..........................................1700 Watt Darbo režimas...................................... S6 15% 2000W Tuščiosios eigos sūkių skaičius n

• Darbo režimas S1, ilgalaikės apkrovos režimas

• Darbo režimas S6, nepertraukiamas periodinis reži- mas. Režimą sudaro paleidimo laikas, laikas su nuo- latine apkrova ir laikas tuščiąja eiga. Ciklo trukmė yra 10 min., santykinė į jungimo trukmė – 15 % ciklo trukmės. Ruošinio aukštis turi būti min. 3 mm, o plotis – 10 mm. Atkreipkite dėmesį į tai, kad ruošinys visada būtų pritvirtintas veržikliu. Triukšmas Spinduliuojamojo triukšmo vertės buvo nustatytos pa- gal EN 62841-1. Garso slėgio lygis L

• Atliekant skersinius pjūvius 0°–45°, veržiklį (7) reikia sumontuoti tik vienoje pusėje (dešinėje) (žr. 11-12 pav.).

• Atlaisvinus ksavimo varžtą (22), įrenginio galvutę (4) galima palenkti į kairę maks. 45°.

• Dirbant ruošinių atramų (8) ilginamuosius elementus visada reikia pritvirtinti ir naudoti. Nustatykite nori- mą išsikišimą, atlaisvindami ksavimo varžtą (9). Po to vėl priveržkite ksavimo varžtą (9).

8.2 Tikslusis skersinio pjaustymo 90° atramos re-

guliavimas (1, 2, 5, 6 pav) Atraminis kampuotis į komplektaciją neįeina.

• Nuleiskite įrenginio galvutę (4) žemyn ir užksuokite ksavimo kaiščiu (23).

• Atlaisvinkite ksavimo varžtą (22).

• Įstatykite atraminį kampuotį (A) tarp pjūklo geležtės (6) ir pasukamojo stalo (14).

• Atlaisvinkite ksavimo veržlę (26a).

• Reguliavimo varžtą (26) sukite tol, kol kampas tarp pjūklo geležtės (6) ir pasukamojo stalo (14) bus 90°.

• Vėl priveržkite ksavimo veržlę (26a).

• Tada patikrinkite kampo rodmens padėtį. Jei reikia, rodyklę (19) atlaisvinkite kryžminiu atsuktuvu, nusta- tykite į kampų skalės (18) 0° padėtį ir vėl priveržkite ksavimo varžtą.

8.3 Skersinis pjūvis 90° ir pasukamasis stalas 0°

(1, 2, 7 pav) Kai pjūvio plotis yra maždaug iki 100 mm, pjūklo tem- pimo funkciją ksavimo varžtu (20) galima užksuoti galinėje padėtyje. Šioje padėtyje įrenginį galima eks- ploatuoti skersinio pjaustymo režimu. Jeigu pjūvio plotis būtų didesnis nei 100 mm, tuomet reikia atkreipti dėmesį į tai, kad ksavimo varžtas (20) būtų atlaisvintas, o įrenginio galvutė (4) judėtų. Dėmesio! Slankiuosius atraminius bėgelius (16a) skersiniams pjūviams 90° reikia užksuoti vidinėje padėtyje.

• Atsukite slankiųjų atraminių bėgelių (16a) ksavimo varžtus (16b) ir nustumkite slankiuosius atraminius bėgelius (16a) į vidų.

• Slankieji atraminiai bėgeliai (16a) turi būti užksuoti taip, kad atstumas tarp atraminių bėgelių (16a) ir pjū- klo geležtės (6) būtų maks. 8 mm.

• Prieš pjaudami patikrinkite, kad atraminiai bėgeliai (16a) ir pjūklo geležtė (6) nebegalėtų susidurti.

• Vėl priveržkite ksavimo varžtus (16b).

• Nustatykite įrenginio galvutę (4) į viršutinę padėtį.

• Nustumkite įrenginio galvutę (4) už rankenos (1) į galą ir prireikus šioje padėtyje užksuokite (priklau- somai nuo pjūvio pločio).

• Pjūklo geležtė turi laisvai suktis.

• Žiūrėkite, kad jau apdirbtoje medienoje nebūtų sve- timkūnių, pvz., vinių arba varžtų ir t.

• Prieš aktyvindami jungiklį, įsitikinkite, ar pjūklo ge- ležtė tinkamai sumontuota ir judančios dalys lengvai juda.

• Prieš prijungdami įsitikinkite, kad duomenys speci- kacijų lentelėje sutampa su tinklo duomenimis.

7.1 Mobiliosios pjūklo geležtės apsaugos (5) sau-

gos įtaiso tikrinimas Pjūklo geležtės apsauga apsaugo nuo neplanuoto pri- silietimo prie pjūklo geležtės ir nuo aplink skriejančių skiedrų. Patikrinkite veikimą. Tam pjūklą atlenkite žemyn:

• Atlenkiant žemyn, pjūklo geležtės apsauga turi at- blokuoti pjūklo geležtę, neliesdama kitų dalių.

• Užlenkiant pjūklą į viršų į pradinę padėtį, pjūklo geležtės apsauga turi automatiškai uždengti pjūklo geležtę

8. Montavimas ir valdymas

m Dėmesio! Prieš pradėdami eksploatuoti, įrenginį būtinai iki galo sumontuokite!

8.1 Dvirankio skersinio ir įstrižinio pjaustymo pjū-

klo montavimas (1, 2, 4, 5, 21 pav)

• Norėdami sureguliuoti pasukamąjį stalą (14), bloka- vimo rankeną (11) atlenkite į viršų ir apatinę ksavi- mo padėties svirtį (34) rodomuoju pirštu patraukite į viršų.

• Pasukamąjį stalą (14) ir rodyklę (12) pasukite ties pageidaujamu skalės (13) kampo matmeniu. Norė- dami užksuoti nustatymą, blokavimo rankeną (11) nulenkite žemyn.

• Šiek tiek spustelėjus mašinos galvutę (4) žemyn ir tuo pačiu metu ištraukus ksavimo kaištį (23) iš variklio laikiklio, pjūklas atksuojamas iš apatinės padėties.

• Įrenginio galvutę (4) pasukite į viršų.

• Veržiklį (7) galima tvirtinti prie stacionaraus pjūklo sta- lo (15) ir kairėje, ir dešinėje pusėse. Įkiškite veržiklius (7) į tam skirtas kiaurymes galinėje atraminio bėgelio (16) pusėje ir užksuokite jį T formos varžtais (7a).

• Paspaudus greito užrakinimo mygtuką (7b), veržiklio (7) prispaudimo plokštę galima lengvai pritaikyti prie ruošinio aukščio.www.scheppach.com

8.5 Tikslusis įstrižinio pjaustymo 45° atramos re-

guliavimas (1, 2, 5, 9, 10 pav.) Atraminis kampuotis į komplektaciją neįeina.

• Nuleiskite įrenginio galvutę (4) žemyn ir užksuokite ksavimo kaiščiu (23).

• Pasukamąjį stalą (14) užksuokite 0° padėtyje. Dėmesio! Slankųjį atraminį bėgelį (16a) įstrižiniam pjūviui (pa- lenkus pjūklo galvutę) reikia užksuoti išorinėje pa- dėtyje (kairioji pusė).

• Atsukite slankiojo atraminio bėgelio (16b) ksavimo varžtą (16a) ir nustumkite slankųjį atraminį bėgelį (16a) į išorę.

• Slankusis atraminis bėgelis (16a) vidinėje padėtyje turi būti užksuotas taip, kad atstumas tarp atraminio bėgelio (16a) ir pjūklo geležtės (6) būtų bent 8 mm.

• Slankusis atraminis bėgelis (16a) turi būti vidinėje padėtyje (dešinioji pusė).

• Prieš pjaudami patikrinkite, kad atraminis bėgelis (16a) ir pjūklo geležtė (6) nebegalėtų susidurti.

• Atlaisvinkite ksavimo varžtą (22) ir rankena (1) pa- lenkite įrenginio galvutę (4) į kairę, ties 45°.

• Įstatykite 45° atraminį kampuotį (B) tarp pjūklo ge- ležtės (6) ir pasukamojo stalo (14).

• Atlaisvinkite ksavimo veržlę (27a) ir reguliavimo varžtą (27) sukite tol, kol kampas tarp pjūklo gelež- tės (6) ir pasukamojo stalo (14) bus tiksliai 45°.

• Vėl priveržkite ksavimo veržlę (27a).

• Tada patikrinkite kampo rodmens padėtį. Jei reikia, rodyklę (19) atlaisvinkite kryžminiu atsuktuvu, nusta- tykite į kampų skalės (18) 45° padėtį ir vėl priveržkite ksavimo varžtą.

8.6 Įstrižinis pjūvis 0°–45° ir pasukamasis stalas

0° (1, 2, 11 pav.) Dvirankiu skersinio ir įstrižinio pjaustymo pjūklu galima atlikti įstrižinius pjūvius į kairę 0–45° į darbinį paviršių. Dėmesio! Slankiuosius atraminius bėgelius (16a) įstrižiniam pjū- viui (palenkus pjūklo galvutę) reikia užksuoti išorinėje padėtyje (kairėje pusėje).

• Atsukite slankiojo atraminio bėgelio (16b) ksavimo varžtą (16a) ir nustumkite slankųjį atraminį bėgelį (16a) į išorę.

• Slankusis atraminis bėgelis (16a) vidinėje padėtyje turi būti užksuotas taip, kad atstumas tarp atraminio bėgelio (16a) ir pjūklo geležtės (6) būtų bent 8 mm.

• Slankusis atraminis bėgelis (16a) turi būti vidinėje padėtyje (dešinioji pusė).

• Prieš pjaudami patikrinkite, kad atraminis bėgelis (16a) ir pjūklo geležtė (6) nebegalėtų susidurti.

• Padėkite medieną, kurią reikia pjauti, ant atraminio bėgelio (16) ir ant pasukamojo stalo (14).

• Medžiagą veržikliu (7) pritvirtinkite prie stacionaraus pjūklo stalo (15), kad pjaunant ji nebūtų perstumta.

• Atblokuokite blokavimo jungiklį (3) ir paspauskite įjungimo / išjungimo jungiklį, kad įjungtumėte variklį.

• Esant ksuotai kreipiamajai (21): įrenginio galvutę (4) rankena (1) tolygiai ir šiek tiek spausdami judinkite žemyn, kol pjūklo geležtė (6) perpjaus ruošinį.

• Esant neksuotai kreipiamajai (21): įrenginio galvutę (4) nutraukite iki galo į priekį. Ran- keną (1) tolygiai ir šiek tiek spausdami nuleiskite žemyn. Dabar įrenginio galvutę (4) lėtai ir tolygiai stumkite iki pat galo, kol pjūklo geležtė (6) visiškai perpjaus ruošinį.

• Baigę pjauti, įrenginio galvutę vėl nustatykite į viršu- tinę rimties padėtį ir atleiskite jungiklį (2). Dėmesio! Grąžinimo spyruokle įrenginys automatiškai pake- liamas į viršų. Baigę pjauti, rankenos (1) neatleiskite ir įrenginio galvutę lėtai ir šiek tiek spausdami kelkite į viršų.

8.4 Skersinis pjūvis 90° ir pasukamasis stalas 0°–

45° (1, 7, 8. pav) Dvirankiu skersinio ir įstrižinio pjaustymo pjūklu galima atlikti įstrižinius pjūvius į kairę ir į dešinę, 0°–45°. Dėmesio! Slankųjį atraminį bėgelį (16a) 90° skersiniam pjūviui reikia užksuoti vidinėje padėtyje.

• Atsukite slankiojo atraminio bėgelio (16b) ksavimo varžtą (16a) ir nustumkite slankųjį atraminį bėgelį (16a) į išorę.

• Slankusis atraminis bėgelis (16a) vidinėje padėtyje turi būti užksuotas taip, kad atstumas tarp atraminio bėgelio (16a) ir pjūklo geležtės (6) būtų bent 8 mm.

• Prieš pjaudami patikrinkite, kad atraminis bėgelis (16a) ir pjūklo geležtė (6) nebegalėtų susidurti.

• Vėl priveržkite ksavimo varžtą (16b).

• Jei blokavimo rankena (11) užksuota, ją atlaisvinki- te, patraukite ksavimo padėties svirtį (34) rodomuo- ju pirštu į viršų ir nustatykite pasukamąjį stalą (14) ties norimu kampu.

• Pasukamojo stalo rodyklė (12) turi sutapti su pagei- daujamu skalės (13) kampo matmeniu ant staciona- raus pjūklo stalo (15).

• Vėl užksuokite blokavimo rankeną (11), kad užk- suotumėte pasukamąjį stalą (14).

• Pjaukite, kaip aprašyta 8.3 punktewww.scheppach.com

8.9 Drožlių surinkimo maišas (1, 20 pav.)

Pjūklas yra su drožlių surinkimo maišu (17). Dėmesio! Drožlių surinkimo maišą galima naudoti tik medienai ir į medieną panašioms medžiagoms pjauti! Suspauskite dulkių maišelio metalinį žiedinį stabiliza- torių ir sumontuokite jį išleidimo angoje variklio srityje. Drožlių surinkimo maišą (17) galima ištuštinti atsegus užtrauktuką apatinėje pusėje. Prijungimas prie išorinio dulkių nusiurbimo įtaiso

• Prijunkite išsiurbimo žarną prie siurblio dulkių nusi- urbimo įtaiso.

• Dulkių nusiurbimo įtaisas turi tikti apdorojamai me- džiagai.

• Ypač sveikatai kenksmingoms arba vėžį sukelian- čioms dulkėms naudokite specialų išsiurbimo įtaisą.

8.10 Pjūklo geležtės keitimas (1, 2, 14-16 pav.)

Ištraukite tinklo kištuką! Dėmesio! m Pjaunamai medžiagai, kurią reikia apdoroti, vi- sada naudokite tinkamą pjūklo geležtę. m Naudokite tik pjūklo geležtes, kurios atitinka mašinos specikacijas dėl kiaurymės skersmens ir pjūklo geležtės maks. prapjovos. m Naudokite tik pjūklo geležtes, ant kurių nurody- tas greitis, kuris toks pats arba didesnis už nuro- dytąjį mašinos specikacijose. Norėdami pakeisti pjūklo geležtę, užsimaukite ap- saugines pirštines! Pavojus susižaloti!

• Pasukite įrenginio galvutę (4) į viršų ir užksuokite ksavimo kaiščiu (23).

• Pjūklo geležtės apsaugą (5) atlenkite į viršų.

• Viena ranka raktą su vidiniu šešiabriauniu (C) uždė- kite ant jungės varžto (28).

• Tvirtai spustelėkite pjūklo veleno blokatorių (30) ir sukite lėtai jungės varžtą (28) pagal laikrodžio rody- klę. Maks. po vienos apsukos pjūklo veleno blokato- rius (30) užsiksuoja.

• Dabar, panaudodami šiek tiek didesnę jėgą, atlais- vinkite jungės varžtą (28) pagal laikrodžio rodyklę.

• Visiškai išsukite jungės varžtą (28) ir nuimkite išori- nę jungę (29).

• Nuimkite pjūklo geležtę (6) nuo vidinės jungės (31) ir ištraukite ją žemyn.

• Kruopščiai išvalykite jungės varžtą (28), išorinę jun- gę (29) ir vidinę jungę (32).

• Vėl priveržkite ksavimo varžtą (16b).

• Nustatykite įrenginio galvutę (4) į viršutinę padėtį.

• Pasukamąjį stalą (14) užksuokite 0° padėtyje.

• Atlaisvinkite ksavimo varžtą (22) ir rankena (1) pa- lenkite įrenginio galvutę (4) į kairę, kol rodyklė (19) bus ties pageidaujamu skalės (18) kampo matmeniu.

• Vėl priveržkite ksavimo varžtą (22).

• Pjaukite, kaip aprašyta 8.3 punkte.

8.7 Įstrižinis pjūvis 0°–45° ir pasukamasis stalas

0°–45° (2, 4, 12 pav.) Dvirankiu skersinio ir įstrižinio pjaustymo pjūklu galima atlikti įstrižinius pjūvius į kairę, 0–45° į darbinį paviršių ir tuo pačiu metu 0–45° į atraminį bėgelį (kombinuota- sis pjovimas). Dėmesio! Slankiuosius atraminius bėgelius (16a) įstrižiniam pjū- viui (palenkus pjūklo galvutę) reikia užksuoti išorinėje padėtyje (kairėje pusėje).

• Atsukite slankiojo atraminio bėgelio (16b) ksavimo varžtą (16a) ir nustumkite slankųjį atraminį bėgelį (16a) į išorę.

• Slankusis atraminis bėgelis (16a) vidinėje padėtyje turi būti užksuotas taip, kad atstumas tarp atraminio bėgelio (16a) ir pjūklo geležtės (6) būtų bent 8 mm.

• Prieš pjaudami patikrinkite, kad atraminis bėgelis (16a) ir pjūklo geležtė (6) nebegalėtų susidurti.

• Vėl priveržkite ksavimo varžtą (16b).

• Nustatykite įrenginio galvutę (4) į viršutinę padėtį.

• Blokavimo rankeną (11) vėl atlenkite į viršų, kad at- laisvintumėte pasukamąjį stalą (14).

• Nustatykite pasukamąjį stalą (14) ties pageidaujamu kampu (apie tai taip pat žr. 8.4 punktą).

• Blokavimo rankeną (11) vėl nulenkite žemyn, kad už- ksuotumėte pasukamąjį stalą (14).

• Atlaisvinkite ksavimo varžtą (22).

• Rankena (1) palenkite įrenginio galvutę (4) į kairę, ties pageidaujamu kampo matmeniu (apie tai taip pat žr. 8.6 punktą).

• Vėl priveržkite ksavimo varžtą (22).

• Pjaukite, kaip aprašyta 8.3 punkte.

8.8 Pjovimo gylio ribojimas (3, 13 pav.)

• Varžtu (24) galima be pakopų nustatyti pjovimo gylį. Tuo tikslu atlaisvinkite varžto (24a) rievėtąją veržlę. Nustatykite pjovimo gylio ribotuvo (24) atramą į išorę. Nustatykite pageidaujamą pjovimo gylį, įsukdami arba išsukdami varžtą (24a). Tada vėl priveržkite varžto (24) rievėtąją veržlę.

• Patikrinkite nustatymą, atlikdami bandomąjį pjovimą.www.scheppach.com

• Pjūklo tempimo funkciją kreipiamosios (20) ksavi- mo varžtu užksuokite galinėje padėtyje.

• Įrenginį neškite už stacionaraus pjūklo stalo (15).

• Norėdami iš naujo sumontuoti įrenginį, atlikite toliau 7 skirsnyje nurodytus veiksmus.

• Kabeliui laikyti apvyniokite kabelį aplink du kabelio laikiklius (37). (22 pav.)

10. Techninė priežiūra

m Įspėjimas! Prieš atlikdami bet kokius nustatymo, priežiūros ir re- monto darbus, ištraukite tinklo kištuką! Bendrieji techninės priežiūros darbai Retkarčiais nuvalykite nuo įrenginio šluoste skiedras ir dulkes. Kad prailgintumėte įrenginio eksploatavimo tru- kmę, ieną kartą per mėnesį sutepkite pasukamas dalis. Netepkite variklio. Plastikui valyti nenaudokite ėsdinančių priemonių. Mobiliosios pjūklo geležtės apsaugos (5) saugos įtaiso valymas Prieš eksploatacijos pradžią kaskart patikrinkite, ar švari pjūklo geležtės apsauga. Teptuku arba panašiu įrankiu pašalinkite senas pjuve- nas ir medžio atplaišas. Stalo įdėklo keitimas Pavojus! Jei stalo įdėklas (10) pažeistas, kyla pavojus, kad tarp stalo įdėklo ir pjūklo geležtės įstrigs maži daiktai bei užsiblokuos pjūklo geležtė. Nedelsdami pakeiskite pažeistus stalo įdėklus!

1. Išsukite stalo įdėklo varžtus. Prireikus pasukite

pasukamąjį stalą ir palenkite pjūklo galvutę, kad galėtumėte pasiekti varžtus.

2. Išimkite stalo įdėklą.

3. Įstatykite naują stalo įdėklą.

4. Priveržkite stalo įdėklo varžtus.

Šepetėlių apžiūra (19. pav.) Naujo įrenginio anglies šepetėlius tikrinkite po pirmųjų 50 darbo valandų arba jei buvo sumontuoti nauji šepetėliai. Po pirmojo patikrinimo tikrinkite kas 10 darbo valandų. Jei anglis nusidėvėjus 6 mm ilgyje, spyruoklė arba lygiagrečiojo žadinimo laidas apdegusi(-ęs) ar pa- žeista(-as), pakeiskite abu šepetėlius. Jei išmontavę matysite, kad šepetėliai yra tinkami naudoti, juos galite sumontuoti vėl.

• Naują pjūklo geležtę (6) vėl įstatykite atvirkštine ei- lės tvarka ir priveržkite.

• Dėmesio! Dantų pjovimo nuožulna, t. y. pjūklo geležtės (6) sukimo- si kryptis turi sutapti su rodyklės kryptimi ant korpuso.

• Prieš tolesnį apdirbimą patikrinkite apsauginių įtaisų funkcionalumą.

• Dėmesio! Pakeitę pjūklo geležtę, kaskart patikrinkite, ar pjūklo geležtė (6) vertikalioje padėtyje ir paversta 45° lais- vai juda stalo plokštės įdėkle.

• Dėmesio! Pjūklo geležtę (6) tinkamai išlygiuokite ir pakeiskite.

8.11 Lazerio režimas (17 pav.)

• Įjungimas: paspauskite lazerio įjungimo / išjungimo jungiklį (33) 1x. Ant ruošinio, kurį reikia apdirbti, nukreipkite laze- rio liniją, kuri parodys, kaip tiksliai pjauti.

• Išjungimas: paspauskite lazerio įjungimo / išjungimo jungiklį (33) iš naujo.

8.12 Lazerio sureguliavimas (18 pav.)

Jei lazeris (32) neberodo teisingos pjovimo linijos, jį galima sureguliuoti. Tam atsukite varžtus (32b) ir nuimkite priekinį uždangalą (32a). Tam atlaisvinkite varžtus su kryžminėmis išdrožomis (D) ir nustatykite lazerį perstumdami į šoną taip, kad lazerio spindulys pataikytų į pjūklo geležtės (6) dantis. Sureguliavę ir priveržę lazerį, sumontuokite priekinį už- dangalą ir ranka priveržkite abu varžtus (32b).

8.13 Sūkių skaičiaus keitimas (17 pav.)

Pjūklas yra su 2 sūkių skaičiaus intervalais:

• Norėdami eksploatuoti pjūklą 3200 min.

sūkių skai- čiumi (metalas), nustatykite jungiklį (38) į I padėtį.

• Norėdami eksploatuoti pjūklą 4500 min.

sūkių skai- čiumi (mediena), nustatykite jungiklį (38) į II padėtį.

• Priveržkite blokavimo rankeną (11), kad užksuotu- mėte pasukamąjį stalą (14).

• Nuleiskite įrenginio galvutę (4) žemyn ir užksuoki- te ksavimo kaiščiu (23). Dabar pjūklas užksuotas apatinėje padėtyje.www.scheppach.com

Svarbūs nurodymai Esant variklio perkrovai, jis išsijungia savaime. Jam at- vėsus (trukmė skirtinga), variklį galima įjungti vėl. Pažeistas elektros prijungimo laidas. Dažnai pažeidžiama elektros prijungimo laidų izoliacija. To priežastys gali būti:

• įpjovimo vietos pervažiavus prijungimo laidą;

• izoliacijos pažeidimai išplėšus iš sieninio kištukinio lizdo;

• įtrūkimai dėl izoliacijos senėjimo Tokių pažeistų elektros prijungimo laidų negalima nau- doti ir dėl pažeistos izoliacijos jie yra pavojingi gyvybei. Reguliariai tikrinkite, ar elektros prijungimo laidai nepa- žeisti. Atkreipkite dėmesį į tai, kad tikrinant prijungimo laidas nekabotų ant elektros srovės tinklo. Elektros prijungimo laidai turi atitikti tam tikras VDE ir DIN nuostatas. Naudokite prijungimo laidus, pažymė- tus „H05VV-F“. Žyma tipo pavadinime prijungimo kabelyje yra privaloma. Kintamosios srovės variklis:

• Tinklo įtampa turi būti 220 - 240 V~.

• Ilginamųjų laidų iki 25 m ilgio skerspjūvis turi būti 1,5 kvadratinio milimetro. Prijungimo būdas X Jei šio įrenginio prijungimo prie tinklo laidas pažei- džiamas, jį reikia pakeisti specialiu jungiamuoju laidu, kurį galima įsigyti iš gamintojo arba jo klientų aptar- navimo tarnybos. Prijungti ir remontuoti elektros įrangą leidžiama tik kva- likuotam elektrikui. Kilus klausimų, nurodykite tokius duomenis:

• variklio srovės rūšį;

• duomenis iš įrenginio specikacijų lentelės. Norėdami atlikti anglies šepetėlių techninę priežiūrą, atidarykite bu užraktus (kaip parodyta 19 pav.) prieš laikrodžio rodyklę. Po to išimkite anglies šepetėlius. Vėl įstatykite anglies šepetėlius atvirkštine eilės tvarka. Aptarnavimo informacija Reikia atsižvelgti į tai, kad atitinkamos šio produkto detalės priklausomai nuo naudojimo arba natūraliai nusidėvi, arba yra reikalingos kaip darbinė medžiaga. Besidėvinčios detalės*: Anglies šepetėliai, pjūklo ge- ležtė, stalo plokštės įdėklai, dulkių surinkimo maišai

• netiekiamos kartu su prietaisu! Atsarginių dalių ir priedų įsigysite mūsų techninės prie- žiūros centre. Tam nuskenuokite tituliniame lape esantį QR kodą.

Laikykite įrenginį ir jo priedus tamsioje, sausoje, ap- saugotoje nuo šalčio ir vaikams nepasiekiamoje vieto- je. Optimali laikymo temperatūra yra nuo 5 iki 30 ˚C. Laikykite elektrinį įrankį originalioje pakuotėje. Uždenkite elektrinį įrankį, kad apsaugotumėte jį nuo dulkių arba drėgmės. Laikykite naudojimo instrukciją prie elektrinio įrankio.

12. Elektros prijungimas

Prijungtas elektros variklis yra parengtas naudo- ti. Jungtis atitinka tam tikras VDE ir DIN nuosta- tas. Kliento tinklo jungtis ir naudojamas ilginama- sis laidas turi atitikti šiuos reikalavimus.

• Gaminys atitinka EN 61000-3-11 reikalavimus ir jam galioja specialios prijungimo sąlygos. Tai reiškia, kad naudoti bet kuriuose laisvai pasirenkamuose prijungimo taškuose draudžiama.

• Esant nepalankioms tinklo sąlygoms, gali laikinai svyruoti įtampa.

• Gaminys skirtas naudoti tik prijungimo taškuose, kurie a) neviršija maksimaliai leidžiamos tinklo pilnutinės varžos „Z“ (Zmaks. = 0.382 Ω) arba b) apkraunami nuolatine min. 100 A tinklo srove kie- kvienai fazei.

• Jūs kaip naudotojas privalote užtikrinti, jei reikia, pa- sitaręs su savo energijos tiekimo įmone, kad prijun- gimo taškas, kuriame norite eksploatuoti gaminį, ati- tiktų vieną iš abiejų nurodytų reikalavimų a) arba b).www.scheppach.com

• Šie teiginiai galioja tik prietaisams, parduodamiems Europos Sąjungos šalyse, kurioms taikoma Europos direktyva 2012/19/ES. Europos Sąjungai nepriklau- sančiose šalyse gali būti taikomos kitokios panau- dotų elektros ir elektronikos prietaisų utilizavimo nuostatos.

13. Utilizavimas ir pakartotinis atgavi-

mas Pakavimo nuorodos Pakavimo medžiagas galima per- dirbti. Utilizuokite pakuotes, tau- sodami aplink Nuorodos dėl Elektros ir elektronikos prietaisų įstatymo (vok. ElektroG) Panaudotų elektros ir elektronikos prietai- sų negalima mesti į buitines atliekas, juos reikia surinkti ir utilizuoti atskirai!

• Panaudotas baterijas arba akumuliatorius, kurie nėra ksuotai sumontuoti sename prietaise, prieš atiduodant reikia išimti jų nepažeidžiant! Toks utili- zavimas sureguliuotas Baterijų įstatyme.

• Elektros bei elektronikos prietaisų savininkai ar nau- dotojai yra teisiškai įpareigoti juos grąžinti po nau- dojimo.

• Galutinis naudotojas yra atsakingas už savo asme- ninių duomenų ištrynimą iš utilizuojamo panaudoto įrenginio!

• Perbrauktos šiukšliadėžės simbolis reiškia, kad elektros ir elektronikos prietaisų negalima išmesti kartu su buitinėmis atliekomis.

• Elektros ir elektronikos prietaisus galima nemoka- mai grąžinti šiose vietose: - viešosiose atliekų šalinimo ar surinkimo vietose (pvz., savivaldybių pastatų kiemuose), - elektros prietaisų pardavimo vietose (staciona- riose ir internetinėse), jei pardavėjai privalo juos priimti atgal arba tai padaryti siūlo savanoriškai. - Iki trijų vienos rūšies panaudotų elektros prietai- sų, kurių krašto ilgis ne didesnis kaip 25 cm, galite nemokamai grąžinti gamintojui prieš tai neįsigy- dami naujo prietaiso iš gamintojo arba nuvežti į kitą įgaliotą surinkimo punktą savo vietovėje. - Dėl kitų papildomų gamintojų ir platintojų prekių priėmimo atgal sąlygų kreipkitės į atitinkamą kli- entų aptarnavimo tarnybą.

• Jei gamintojas pristato naują elektros prietaisą pri- vačiam namų ūkiui, jis gali organizuoti nemokamą elektros prietaiso paėmimą galutinio naudotojo pra- šymu. Tam susisiekite su gamintojo klientų aptarna- vimo tarnyba.www.scheppach.com

14. Sutrikimų šalinimas

Sutrikimas Galima priežastis Ką daryti? Variklis neveikia Pažeistas variklis, kabelis arba kištukas, suveikė tinklo saugiklis. Duokite mašiną patikrinti kvalikuotam perso- nalui. Nemėginkite jos remontuoti pats, nes tai gali būti pavojinga. Patikrinkite saugiklius ir pakeiskite juos, jei būtina. Variklis startuoja lėtai ir nepasiekia operacinių greičių Žema energijos tiekimo įtampa. Pažeistos apvijos. Perdegęs kon- densatorius. Kvalikuotam elektrikui paveskite patikrinti įtampą. Leiskite kvalikuotiems darbuotojams patikrinti mašinos variklį. Leiskite jiems pakeisti kondensatorių. Pernelyg didelis variklio triukšmas Pažeistos apvijos. Sugedęs variklis. Leiskite kvalikuotiems darbuotojams patikrinti mašinos variklį Variklis nepasiekia pilno galingumo Perkrautas energijos tiekimo tinklas dėl apšvietimo, pagalbinių darbų bei kitų variklių darbo Neperkraukite tinklo kitais pagalbiniais darbais ar pajungtais varikliais, kuriame veikia ir jūsų mašina. Variklis greitai perkaista. Variklio perkrovimas;nepakankamas jo aušinimas Stenkitės neperkrauti variklio pjaudami; išvaly- kite dulkes iš variklio, kad užtikrinti optimalų jo aušinimą Pjūvis yra nelygus arba banguotas Pjūklo ašmenys yra atšipę; jų dantų forma nėra pritaikyta pjaunamos medžiagos storiui Pagaląskite pjūklo ašmenis arba naudokite atitinkamą jų tipą Darbinė detalė plyš- ta arba skilinėja Per didelis pjovimo slėgis arba pjūklo ašmenys nepritaikyti šiam darbui. Naudokite tinkamus pjūklo ašmenis.www.scheppach.com

pareiškia, taip atitiktis pagal ES direktyvos ir standartai šį straipsnį
