| Termék típusa | Radiál fejmetsző fűrész |
| Márka | Scheppach |
| Modell | HM90MP |
| Súly | Kb. 12,2 kg |
| Tápellátás | 220-240 V~, 50 Hz |
| Teljesítmény (S1) | 1700 W |
| Teljesítmény (S6 15%) | 2000 W |
| Üresjárati fordulatszám | 3200 / 4500 min⁻¹ (2 fokozat) |
| Fűrészlap átmérő | 216 mm |
| Fűrészlap furat | 30 mm |
| Fogak száma | 24 |
| Vágási kapacitás 90°-nál | 340 x 65 mm |
| Vágási kapacitás 45°-nál | 240 x 65 mm |
| Kettős 45°-os vágási kapacitás | 240 x 38 mm |
| Gérvágás tartomány (asztal) | -45° / 0° / +45° |
| Fej dőlésszöge | 0°-tól 45°-ig balra |
| Fő funkciók | Vezető lézer, dupla sebesség, vágási mélység korlátozás |
| Tartozékok | Nyomó, munkadarab támasztók, forgácszsák, 6 mm-es Allen-kulcs |
| Hangnyomásszint (LpA) | 94 dB (bizonytalanság 3 dB) |
| Hangteljesítményszint (LwA) | 107 dB (bizonytalanság 3 dB) |
| Lézerosztály | 2 (650 nm, <1 mW) |
| Biztonság | Mozgó lapvédő, biztonsági zár, reteszelő kapcsoló |
| Karbantartás és tisztítás | Rendszeres tisztítás, mozgó részek olajozása, szénkefék ellenőrzése, fűrészlap és asztalbetét cseréje |
| Kopó alkatrészek | Szénkefék, fűrészlap, asztalbetét, forgácszsák |
| Garancia | Törvényes időtartam, hibás alkatrészek ingyenes cseréje (munkaerő nélkül) |
Gyakran ismételt kérdések - HM90MP SCHEPPACH
Felhasználói kérdések a következőről HM90MP SCHEPPACH
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Fűrész PDF formátumban ingyenesen! Találja meg kézikönyvét HM90MP - SCHEPPACH és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. HM90MP márka SCHEPPACH.
HASZNÁLATI ÚTMUTATÓ HM90MP SCHEPPACH
A terméken található szimbólumok magyarázata
A jelen kézikönyvben használt szimbólumok célja, hogy felhívják a figyelmet a lehetséges kockázatokra. A biztonsági szimbólumokat, valamint az ezeket kísérő magyarázatokat pontosan értelmezni kell. Maguk a figyelmezetetések nem hárítják el a kockázatokat, és nem helyettesítik a balesetek megelőzése érdekében hozott megfelelő intézkedéseket.
 | Üzembe helyezés előtt olvassa el és vegye figyelembe a kezelési útmutatót és a biztonsági utasításokat! |
 | Viseljen védőszemüveget! |
 | Viseljen hallásvédöt! |
 | Porképződés esetén viseljen megfelelő légzésvédöt! |
 | Figyelem! Sérülésveszély! Ne nyúljon a mozgó fűrészlaphoz! |
 | Figyelem! Lézersugár |
 | II. védelmi osztály (kettős szigetelés) |
| KGHD] | Tartsa be a figyelmeztető és biztonsági utasításokat! |
 | A termék megfelel a hatályos európai irányelveknek. |
 | A termék megfelel a vonatkozó szerbiai irányelveknek. |
Tartalomjegyzék: Oldal:
- Bevezetés 159
- A készülék leírása (1-22. ábra).... 159
- Szállított elemek 160
- Rendeltetésszerű használat....160
- Biztonsági utasítások....160
- Műszaki adatok....165
- Üzembe helyezés előtt 166
- Felépítés és kezelés 166
- Szállítás 170
- Karbantartás 170
- Tárolás 171
- Elektromos csatlakoztatás 171
- Ártalmatlanítás és újrahasznosítás 172
- Hibakeresési útmutató.... 173
- Megfelelőségi nyilatkozat 418

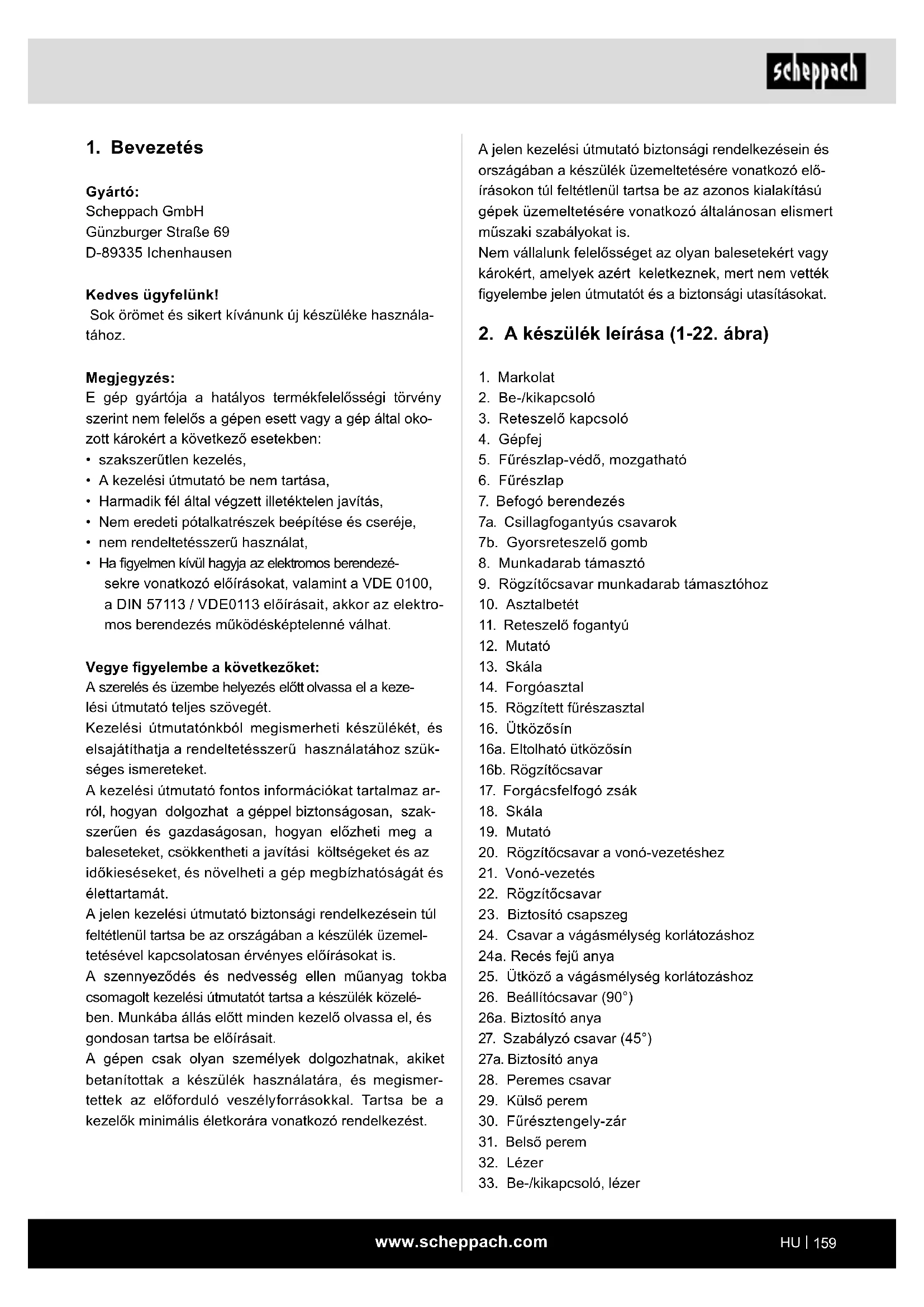

1. Bevezetés
Gyártó:
Scheppach GmbH
Sok örömet és sikert kívánunk új készüléke használatához.
Megjegyzés:
E gép gyártója a hatályos termékfelelősségi törvény szerint nem felelős a gépen esett vagy a gép által okozott károkért a következő esetekben:
- szakszerűtlen kezelés,
- A kezelési útmutató be nem tartása,
- Harmadik fél által végzett illetéktelen javítás,
- Nem eredeti pótalkatrészek beépítése és cseréje,
- nem rendeltetésszerű használat,
- Ha figyelmen kívül hagyja az elektromos berendezésekre vonatkozó előírásokat, valamint a VDE 0100, a DIN 57113 / VDE0113 előírásait, akkor az elektromos berendezés működésképtelenné válhat.
Vegye figyelembe a következőket:
A szerelés és üzembe helyezés előtt olvassa el a kezelési útmutató teljes szövegét.
Kezelési útmutatónkból megismerheti készülékét, és elsajátíthatja a rendeltetésszerű használatához szükséges ismereteket.
A kezelési útmutató fontos információkat tartalmaz arról, hogyan dolgozhat a géppel biztonságosan, szakszerűen és gazdaságosan, hogyan előzheti meg a baleseteket, csökkentheti a javítási költségeket és az időkieséseket, és növelheti a gép megbízhatóságát és élettartamát.
A jelen kezelési útmutató biztonsági rendelkezésein túl feltétlenül tartsa be az országában a készülék üzemeltetésével kapcsolatosan érvényes előírásokat is.
A szennyeződés és nedvesség ellen műanyag tokba csomagolt kezelési útmutatót tartsa a készülék közelében. Munkába állás előtt minden kezelő olvassa el, és gondosan tartsa be előírásait.
A gépen csak olyan személyek dolgozhatnak, akiket betanítottak a készülék használatára, és megismertettek az előforduló veszélyforrásokkal. Tartsa be a kezelők minimális életkorára vonatkozó rendelkezést.
A jelen kezelési útmutató biztonsági rendelkezésein és országában a készülék üzemeltetésére vonatkozó előírásokon túl feltétlenül tartsa be az azonos kialakítású gépek üzemeltetésére vonatkozó általánosan elismert műszaki szabályokat is.
Nem vállalunk felelősséget az olyan balesetekért vagy károkért, amelyek azért keletkeznek, mert nem vették figyelembe jelen útmutató és a biztonsági utasításokat.
2. A készülék leírása (1-22. ábra)
- Markolat
- Be-/kikapcsoló
- Reteszelő kapcsoló
- Gépfej
- Fürészlap-védő, mozgatható
- Fürészlap
- Befogó berendezés
7a. Csillagfogantyús csavarok
7b. Gyorsreteszelő gomb - Munkadarab támasztó
- Rögzítőcsavar munkadarab támasztóhoz
- Asztalbetét
- Reteszelő fogantyú
- Mutató
- Skála
- Forgóasztal
- Rögzített fürészasztal
- Ütközösín
16a. Eltolható ütközösín
16b. Rögzítőcsavar - Forgácsfelfogó zsák
- Skála
- Mutató
- Rögzítőcsavar a vonó-vezetéshez
- Vonó-vezetés
- Rögzítőcsavar
- Biztosító csapszeg
- Csavar a vágásmélység korlátozáshoz
24a. Recés fejű anya - Ütköző a vágásmélység korlátozáshoz
- Beállítócsavar (90°)
26a. Biztosító anya - Szabályzó csavar (45°)
27a. Biztosító anya - Peremes csavar
- Külső perem
- Fürésztengely-zár
- Belső perem
- Lézer
-
Be-/kikapcsoló, lézer
-
Reteszelt állás karja
- Billenésgátló
- Szabályzó csavar
- Kábeltartó
- Fordulatszám választókapcsoló
A.) 90°-os szögbeállító idom (nem képezi a szállítási terjedelem részét)
B.) 45°-os ütköző idom (nem tartozik a szállított elemek közé)
C.) Imbuszkulcs, 6 mm
D.) Kereszthornyos csavar (lézer)
3. Szállított elemek
- Fejező-, vonó- és gérvágó fűrész
• 1 db befogó berendezés (7) (előszerelve)
• 2 db munkadarab támasztó (8) (előszerelve)
• Fürészporzsák (17) - 6 mm-es imbuszkulcs (C)
- Üzemeltetési útmutató
4. Rendeltetésszerű használat
A fejező-, vonó- és gérvágó fűrész fa és műanyag vágására szolgál, a gép nagyságának megfelelő méretben. A fűrész nem alkalmas tűzifa darabolására.
Figyelmeztetés!
Soha ne használja a készüléket a kezelési útmutatóban meghatározottól eltérő anyagok vágásához.
Figyelmeztetés!
A mellékelt fűrészlap kizárólag az alábbi anyagok fűrészelésére szolgál:
Fa, faipari termékek (MDF- és forgácslap, rétegelt lemez, erősített deszka, bútorlap stb.), szögeket tartalmazó fa, műanyag, nemvas fémek és 3 mm-es lágyacél lapok.
Megjegyzés:
A nem horganyzott szögeket vagy csavarokat tartalmazó fa – kellő óvatossággal – szintén biztonságosan fürészelhető.
Megjegyzés:
Ne használja a fűrészlapot horganyzott anyagok vagy fába ágyazott horganyzott szögek vágására.
Ne használja a fűrészlapot tűzifa fűrészelésére!
A gépet csak rendeltetésszerüen használja. Minden ettől eltérő használat nem rendeltetésszerűnek minősül. Az ebböl fakadó minden kárért és sérülésért nem a gyártó, hanem a felhasználó/kezelő viseli a felelősséget.
Csak a géphez alkalmas fürészlapokat szabad használni. Tilos bármilyen típusú darabolótárcsát használni.
A rendeltetésszerű használat része a biztonsági utasítások betartása, valamint a kezelési útmutatóban foglalt szerelési és üzemeltetési utasítások betartása is.
A gépet kezelő és karbantartó személyeknek ismerniük kell ezeket, és tájékozottnak kell lenniük a lehetséges veszélyekröl.
Ezenfelül a lehető legszigorúbban be kell tartani a bal- esetmegelőzési előírásokat.
Vegye figyelembe a további általános érvényű munka- egészségügyi és biztonságtechnikai szabályokat is.
Ha a Gépen változtatást hajt végre, az ebböl eredő ká- rokért a gyártó nem vállal felelősséget.
A rendeltetésszerű használat ellenére bizonyos maradék kockázati tényezők teljes egészében nem küszöbölhetők ki. A gép szerkezete és felépítése miatt a következők fordulhatnak elő:
- A fürészlap megérintése a fedetlen fürészelési területen
- A működő fűrészlapba történő benyúlás (vágásos sérülés).
- A munkadarabok és a munkadarabok darabjainak visszaütése.
- A fűrészlap törése.
- A fürészlap hibás keményfém részeinek kirepülése.
- A hallása károsodhat az előírt hallásvédelem figyelmen kívül hagyása miatt.
- Zárt helyiségekben számolni kell a fapor egészségkárosító kibocsátásával.
Kérjük, vegye figyelembe, hogy készülékeinket rendel- tetésük szerint nem kisipari, kézipari vagy ipari haszná- latra tervezték. Semmilyen felelősséget nem vállalunk, ha a készüléket kisipari, kéziipari vagy ipari, valamint ezekkel egyenértékű tevékenységekhez használják.
5. Biztonsági utasítások
Az elektromos szerszámokra vonatkozó általános biztonsági utasítások
⚠ FIGYELMEZTETÉS! Olvassa el az összes biztonsági utasítást, egyéb utasítást, ábrát és műszaki adatot, melyet az elektromos szerszámhoz mellékeltek. A következő útmutatások betartásának elmulasztása áramütést, tüzet és/vagy súlyos sérüléseket okozhat.
Az összes biztonsági utasítást és útmutatót őrizze meg későbbi használat céljából.
A biztonsági utasításokban használt „elektromos szerszám” fogalom a hálózatról üzemeltetett elektromos szerszámokra (hálózati vezetékkel), illetve az akkumulátorról üzemeltetett elektromos szerszámokra (hálózati vezeték nélkül) vonatkozik.
1) A munkahely biztonsága
a) Gondoskodjon a munkahely tisztaságáról és megfelelő megvilágításáról.
A rendetlenség, illetve a megvilágítatlan munkaterületek balesetekhez vezethetnek.
b) Ne dolgozzon az elektromos szerszámmal olyan robbanásveszélyes környezetben, ahol éghető folyadékok, gázok vagy porok találhatók.
Az elektromos szerszámok szikráznak, és a szik-rák meggyújthatják a port és a gözőket.
c) Az elektromos szerszám használata során tart- sa távol a gyermekeket és más személyeket.
A figyelem elterelése miatt elveszitheti uralmát az elektromos szerszám felett.
2) Elektromos biztonság
a) Az elektromos szerszám csatlakozódugója illeszkedjen a csatlakozóaljzatba. A csatlakozódugót semmilyen módon nem szabad módosítani. A védőföldeléssel ellátott elektromos szerszámokkal együtt ne használjon adapteres csatlakozót.
A változatlan csatlakozódugók és a hozzájuk illő csatlakozóaljzatok csökkentik az áramütés kockázatát.
b) Kerülje el a teste földelt felületekkel, például csövekkel, fütésekkel, tűzhelyekkel és hűtőszekrényekkel való érintkezését.
Megnövekedik az áramütés kockázata, ha a teste földelve van.
c) Tartsa esötöl és nedvességtöl távol az elektromos szerszámokat.
Az elektromos szerszámba hatoló víz növeli az áramütés kockázatát.
d) Ne használja a csatlakozó vezetéket a rendel- tetésétől eltérő módon, például az elektromos szerszám szállításához, felakasztásához vagy a csatlakozóaljzatból való kihúzásához. Tartsa távol a csatlakozó vezetéket hőtől, olajtól, éles élektől és a mozgó alkatrészeitől.
A sérült vagy összegubancolódott csatlakozó vezeték növeli az áramütés kockázatát.
e) Ha a szabadban dolgozik az elektromos szer- számmal, akkor csak olyan hosszabbító vezetékeket alkalmazzon, amelyek kültéri haszná- latra is alkalmasak.
A kültéri használatra alkalmas hosszabbító vezeték használata csökkenti az áramütés kockázatát.
f) Ha elkerülhetetlen, hogy nedves környezetben használja az elektromos szerszámot, akkor használjon hibaáram-védőkapcsolót.
A hibaáram-védőkapcsoló használata csökkenti az áramütés kockázatát.
3) Személyi biztonság
a) Legyen figyelmes, ügyeljen arra, amit csinál, és az elektromos szerszám használata során józan ésszel cselekedjen. Ne használja az elektromos szerszámot, ha fáradt, vagy ha drogok, alkohol vagy gyógyszerek hatása alatt áll.
Az elektromos szerszám használata során egy pillanatnyi figyelmetlenség is súlyos sérüléseket okozhat.
b) Viseljen személyi védőfelszerelést, és mindig használjon védőszemüveget.
Az elektromos szerszám típusától és használatától függően alkalmazott személyi védőfelszerelések, például pormaszk, csúszásmentes munkavédelmi cipő, munkavédelmi sisak vagy hallásvédő viselése csökkenti a sérülések kockázatát.
c) Kerülje el az akaratlan üzembe helyezést. A szerszám áramellátásra és/vagy akkumulátorra való csatlakoztatása, felvétele vagy szállítása előtt győződjön meg arról, hogy ki van-e kapcsolva az elektromos szerszám.
Ha az elektromos szerszám szállítása közben a kapcsolón tartja az ujját, vagy a készüléket bekapcsolva csatlakoztatja az áramellátásra, akkor balesetek történhetnek.
d) Az elektromos szerszám bekapcsolása előtt távolítsa el a beállító szerszámokat vagy a csavarkulcsokat.
Az elektromos szerszám forgó részében maradt szerszám vagy kulcs sérüléseket okozhat.
e) Kerülje a rendellenes testtartást. Álljon stabilan a lábán, és mindig örizze meg egyensúlyát. Így váratlan helyzetekben is jobban irányíthatja az elektromos szerszámot.
f) Megfelelő ruházatot viseljen. Ne viseljen túl bő ruházatot vagy ékszereket. Haját és ruházatát tartsa távol a maguktól mozgó alkatrészektöl.
A mozgó alkatrészek elkaphatják a laza ruházatot, az ékszereket vagy a hosszú hajat.
g) Ha lehetséges a porelszívó és -gyűjtő berendezések felszerelése, azokat csatlakoztatni és megfelelően használni kell.
Porelszívó használatával csökkentheti a por által okozott veszélyeket.
h) Ne keltsen hamis biztonságérzetet és ne szegje meg az elektromos szerszámra vonatkozó biztonsági előírásokat még abban az esetben sem, ha az elektromos szerszámot többszöri használat után ismerni vélni.
A másodperc törtrésze alatt bekövetkező súlyos sérülések lehetnek a következményei annak, ha a szerszámot gondatlanul kezeli.
4) Az elektromos szerszám használata és kezelése
a) Ne terhelje túl az elektromos szerszámot.
Munkájához az ahhoz meghatározott elektromos szerszámot használja.
A megfelelő elektromos szerszámmal jobban és biztonságosabban dolgozhat a megadott teljesít-ménytartományban.
b) Ne használjon olyan elektromos szerszámot, amelynek hibás a kapcsolója.
Az az elektromos szerszám, amelyet nem lehet be- vagy kikapcsolni, veszélyesnek számít, és meg kell javítani.
c) Húzza ki a csatlakozódugót a csatlakozóaljzatból, és/vagy vegye ki a kivehető akkumulátort, mielőtt beállításokat végez a készüléken, cserélhető szerszámokat cserél ki vagy félreteszi az elektromos szerszámot.
Ezen elővigyázatossági intézkedések megakadályozzák az elektromos szerszám akaratlan elindulását.
d) A nem használt elektromos szerszámokat gyermekektől távol tárolja. Ne hagyja, hogy az elektromos szerszámot olyan személyek használják, akik nem ismerik azt vagy nem olvasták el a jelen utasításokat.
Az elektromos szerszámok veszélyesek, ha tapasztalatlan személyek használják őket.
e) Gondosan ápolja az elektromos szerszámokat és a cserélhető szerszámot. Ellenőrizze, hogy a mozgó alkatrészek kifogástalanul működnek-e, nem szorulnak, nincsenek-e törött vagy sérült alkatrészek, amelyek negatív hatással lennének az elektromos szerszám működésére. Az elektromos szerszám használata előtt javíttassa meg a sérült alkatrészeket.
Sok balesetet a rosszul karbantartott elektromos szerszámok okoznak.
f) Tartsa élesen és tisztán a vágószerszámokat.
A gondosan ápolt, éles vágóélekkel rendelkező vágószerszámok kevésbé szorulnak be, és köny-nyebben vezethetők.
g) Az elektromos szerszámot, tartozékokat, betétszerszámokat stb. a jelen utasításoknak megfelelően használja. Közben vegye figyelembe a munkafeltételeket és a végrehajtandó feladatot is.
Az elektromos szerszámoknak a tervezett alkalmazásoktól eltérő használata veszélyes helyzetekhez vezethet.
h) A fogantyúkat és a fogantyúfelületeket mindig száraz, tiszta, valamint olajtól és zsírtól mentes állapotban kell tartani.
A csúszós fogantyú és fogantyúfelületek nem teszik lehetővé az elektromos szerszám biztonságos üzemeltetését és afölötti uralmának megőrzését előre nem látható helyzetekben.
5) Szerviz
a) Csak képzett szakszemélyzettel és csak eredeti pótalkatrészek használatával javíttassa meg elektromos szerszámát.
Ezáltal biztosítható az elektromos szerszám biztonságának megőrzése.
Figyelmeztetés!
Ez az elektromos szerszám üzem közben elektromágneses mezőt hoz létre. Ez a mező bizonyos körülmények között negatív hatással lehet az aktív vagy passzív orvosi implantátumokra. A komoly és súlyos sérülések kockázatának elkerülése érdekében javasoljuk, hogy az orvosi implantátummal rendelkező személyek az elektromos szerszám használata előtt keressék fel orvosukat és implantátumuk gyártóját.
A gérvágó és fejező fűrészekre vonatkozó biztonsági utasítások
a) A gérvágó és fejező fűrészeket fa és fás termékek vágására tervezték, vas anyagok, így szálak, rudak, csavarok stb. vágására nem alkalmas. A lehordott por a mozgó alkatrészek, mint például az alsó védőburkolat eltömödését okozhatja. A vágáskor keletkező szikrák megégetik az alsó védőburkolatot, a lemezbetétet és a műanyag részeket.
b) A munkadarabot lehetőség szerint fogókkal rögzítse. Ha a munkadarabot kézzel tartja, a kezét mindig legalább 100 mm-re kell eltartania a fűrészlap mindegyik oldalától.
Ne használja a fürészt túl kicsi darabok vágásához, azok befogásához vagy kézzel való megtartásához. Ha a keze túl közel kerül a fürész-laphoz, a fürészllappal való érintkezés miatt sérülés fokozott kockázata áll fenn.
c) A munkadarab nem mozoghat: vagy szorosan be kell fogni vagy neki kell nyomni az ütközőnek és az asztalnak. Ne tolja a munkadarabot a fürészlapba, és soha ne vágjon „szabad kézzel”. A rögzítetlen vagy mozgó munkadarabok nagy sebességgel kirepülhetnek és sérülést okozhatnak.
d) Tolja keresztül a fűrészt a munkadarabon. Ne húzza át a fűrészt a munkadarabon. Vágás-hoz emelje meg a fűrészfejet és húzza végig a munkarab felett, anélkül, hogy azt elvágná. Ezután kapcsolja be a motort, fordítsa lefelé a fűrészfejet, és nyomja be a fűrészt a munkada-rabba. Vonóvágás esetén fennáll a veszélye, hogy a fűrészlap a munkadarabon felemelkedik, és a fű-részlapegység nagy erővel a kezelő személynek repül.
e) Ne tegye keresztbe a kezét a kialakítandó vá- gásvonalon, se a fűrészlap előtt, se a fűrész- lap mögött. A munkadarab megtámasztása ke- resztbe tett kézzel, azaz a munkadarab tartása a fűrészlap jobb oldalán bal kézzel, illetve fordítva, nagyon veszélyes.
f) Ne nyúljon az ütköző mögé, ha a fűrészlap forog. Mindig tartsa be a legalább 100 mm-es biztonsági távolságot a keze és a forgó fűrészlap között (a fűrészlap mindkét oldalára érvényes pl. fahulladékok eltávolításakor). Előfordulhat, hogy nem tudja pontosan felbecsülni a forgó fűrészlap és keze közötti távolságot, és súlyosan megsérülhet.
g) Vágás előtt ellenőrizze a munkadarabot. Ha a munkadarab meg van hajlítva vagy húzva, először fogja be azt a kifelé hajló oldalával ütközésig. Mindig gondoskodjon arról, hogy a vágásvonal mentén ne legyen hézag a munkadarab, az ütköző és az asztal között. A meghajlott vagy meghúzott munkadarabok elfordulhatnak vagy elmozdulhatnak, és a forgó fűrészlap elakadását okozhatja vágás közben. A munkadarabban nem lehetnek szögek vagy idegen testek.
h) Csak akkor használja a fűrészt, ha az asztalon nincsenek szerszámok, fahulladékok stb.; csak a munkadarab lehet az asztalon. A kisméretű hulladékok, fadarabok és egyéb tárgyak nagy sebességgel repülhetnek szét, ha a forgó fűrész-laphoz érnek.
i) Mindig csak egy munkadarabot vágjon. Több egymásra helyezett munkadarabot nem lehet megfelelően befogni és rögzíteni, így fűrészeléskor a fűrészlap beszorulását okozhatják és elcsúszhatnak.
j) Gondoskodjon arról, hogy a gérvágó és fejező fűrész használat előtt sík és szilárd munkafelületen álljon. A sík és szilárd munkafelület csökkenti annak a veszélyét, hogy a gérvágó és fejező fűrész instabillá váljon.
k) Tervezze meg az elvégezni kívánt munkát! A fűrészlap dőlésének, illetve a gérvágási szög minden egyes beállításakor ügyeljen rá, hogy az állítható ütköző pontosan legyen beállítva, a munkadarab meg legyen támasztva, és a fűrészlapal vagy a védőburkolattal ne érintkezzen. A gép bekapcsolása és a munkadarab az asztalra helyezése nélkül szimulálja a fűrészlap teljes vágási mozgását, hogy meggyőződjön róla, a vágást semmi nem akadályozza vagy veszélyez-teti.
1) Az asztal lapjának felületénél szélesebb vagy hosszabb munkadarabok esetén gondoskodjon megfelelő letámasztásról, pl. asztalhosz-szabbító vagy fűrészbak révén.
A gérvágó és fejező fűrésznél hosszabb és szélesebb munkadarabok lebillenhetnek, ha nincsenek megfelelően megtámasztva. Ha egy levágott darab fa vagy egy munkadarab megbillen, megemelheti az alsó védőburkolatot vagy ellenőrizetlenül elrepülhet a forgó fűrészlaptól.
m) Az asztalhosszabbító vagy a támaszték pótlására ne kérjen meg más személyeket. A munkadarab instabil megtámasztása a lap beszorulását okozhatja. A munkadarab vágás közben el is mozdulhat, és behúzhatja Önt és segítőjét a forgó lapba.
n) A levágott darabot nem szabad a forgó fűrész- lapnak nyomni. Ha kevés a hely, pl. hosszütközök alkalmazása esetén, a levágott darab és a fűrész- lap összeakadhatnak, és erővel elrepülhet.
o) Mindig használjon fogót vagy egyéb megfelelő eszközt a kerek anyagok, mint például rudak vagy csövek megfelelő megtámasztásához. A rudak vágáskor hajlamosak elgurulni, aminek köszönhetően a fűrészlap elakadhat és a munkadarabot az Ön kezével együtt a fűrészlapba húzhatja.
p) Először várja meg, hogy a fűrészlap elérje a teljes fordulatszámot, mielőtt belevágna a munkadarabba. Ez csökkenti annak a veszélyét, hogy a munkadarab elrepüljön.
q) Ha a munkadarab beszorul vagy a fürészlap elakad, kapcsolja ki a gérvágó és fejező fürészt. Várja meg, míg minden forgó rész leáll, húzza ki a hálózati csatlakozót és/vagy vegye ki az akkumulátort. Ezután távolítsa el a beszorult anyagot. Amennyiben ilyen elakadás esetén to-vább folytatja a fürészelést, elveszítheti az ural-mát a készülék felett és megsérülhet a gérvágó és fejező fürész.
r) Engedje el a gombot, ha befejezte a vágást, tartsa lent a fűrészfejet, és várja meg, míg a fűrészlap megáll, mielőtt a levágott darabot ki-venné. Nagyon veszélyes kézzel a kifutó lap felé nyúlni.
s) Tartsa erősen a fogantyút, ha nem teljes fűrészvágást végez, illetve ha elengedi a kapcsológombot, mielőtt a fűrészfej a legalsó pozícióját elérné. A fűrész fékezése hirtelen leránthatja a fűrészfejet, ami megnöveli a sérülések veszélyét.
Kiegészítő biztonsági utasítások a fűrészlapok kezeléséhez
- Ne használjon sérült vagy deformálódott fürészlapokat.
- Ne használjon repedt fűrészlapokat. Ha repedt a fűrészlap, selejtezze ki. A javítása nem megenge-dett.
- Ne használjon gyorsacélból készített fürészlapot.
- Mielött használatba veszi a vonó-, fejező- és gér- vágó fűrészt, ellenőrizze a fűrészlapok állapotát.
- Kizárólag a vágandó anyagnak megfelelő fűrész- lapot használjon.
- Csak a gyártó által meghatározott fűrészlapokat használja. Amennyiben a fűrészlapokat faanyagok vagy hasonló anyagok megmunkálására használják, azoknak meg kell felelniük az, EN 847-1 szabványnak.
- Ne használjon erősen ötvözött gyorsacél (HSS) anyagú fűrészlapot.
- Csak olyan fürészlapokat használjon, amelyek legnagyobb megengedett fordulatszáma nem kisebb a vonó-, fejező- és gérvágó fürész maximális orsófordulatszámánál, és amelyek alkalmasak a vágandó anyaghoz.
- Ügyeljen a fűrészlap forgásirányára.
-
Csak olyan fürészlapot használjon, mellyel magabiztosan dolgozik.
-
Vegye figyelembe a maximális fordulatszámot. Ne lépje túl a fűrészlapon megadott maximális fordulatszámot. Tartsa be a megadott fordulatszám-tartományt, ha fel van tüntetve.
- A szorítók felületét tisztítsa meg a szennyeződé- sektől, zsírtól, olajtól, víztől.
- Ne használjon laza szükítőgyűrűket vagy -perse- lyeket a fűrészlap furatainak szükítésére.
- Ügyeljen arra, hogy a fürészlap biztosítására használt rögzített szükítőgyűrűk átmérője legalább ugyanakkora legyen, mint a fürészlapé, illetve átmérőjük legalább a vágási átmérő 1/3-a legyen.
- Gondoskodjon arról, hogy rögzített szükítőgyűrűk párhuzamosak legyenek egymással.
- Bánjon óvatosan a fűrészlapokkal. Legjobb, ha az eredeti csomagolásukban, vagy erre a célra készült tartóban tárolja őket. Viseljen védőkesztyűt, hogy javítsa a fogása biztonságát, és ezzel is csökkentse a sérülés veszélyét.
- A fűrészlapokkal végzett minden egyes munkálat előtt bizonyosodjon meg arról, hogy az összes biztonsági felszerelés szabályszerűen rögzítve van.
- A munka megkezdése előtt győződjön meg arról, hogy a használni kívánt fűrészlap megfelel a vonó-, fejező- és gérvágó fűrész műszaki követelményeinek, és szabályszerűen rögzítve van.
- A mellékelt fürészlapot csak fa fürészelésére használja, soha ne használja fémek megmunkálásához.
- Kizárólag a fürészen megadott adatoknak megfelelő átmérőjű fürészlapot használjon.
- Használjon munkadarab támasztókat, amennyiben azokra a munkadarab stabilitásához szükség van.
- A munkadarab támasztó hosszabbítóit munka közben mindig rögzíteni és használni kell.
- Az elhasználódott asztalbetétet cserélje ki!
- Ügyeljen rá, hogy a fűrészfogak ne hevüljenek túl.
- Műanyag fűrészeléskor kerülje a műanyag megolvadását.
Mindig a megfelelő fűrészlapokat használja. A sérült vagy elhasználódott fűrészlapokat időben cserélje ki.
Ha a fürészlap túlhevül, állítsa le a gépet! Mielőtt a készülékkel újra megkezdené a munkát, hagyja lehülni a fürészlapot.
Figyelem: Lézersugárzásng Ne nézzen bele a sugárba Lézer veszélyességi osztálya: 2
A balesetveszély ellen a megfelelő óvintézkedésekkel védje saját magát és környezetét!
- Szemvédő nélkül ne nézzen közvetlenül a lézersugárba.
- Soha ne nézzen közvetlenül a fénysugár útjába.
- Soha ne irányítsa a lézersugarat fényvisszaverő felületre és emberre vagy állatra. A kis teljesítményű lézersugár is károsíthatja a szemet.
- Vigyázat - az itt megadott eljárásmódoktól történő eltérés veszélyes sugárzásnak való kitettséghez vezethet.
- A lézermodult felnyitni tilos. Ez ugyanis váratlanul sugárzásnak való kitettséghez vezethet.
- A lézert nem szabad más típusúra cserélni.
- A lézeren javítást csak a lézer gyártója vagy felhatalmazott képviselő végezhet.
Maradék kockázatok
Az elektromos szerszám a technika jelenlegi állása és az elismert biztonságtechnikai előírások szerint készült. Használata közben azonban jelentkezhetnek fennmaradó kockázatok.
- Nem előírásszerű villamos csatlakozóvezetékek használatakor áramütés veszélye áll fenn.
- A nem nyilvánvaló maradék kockázatok minden elő-vigyázatosság ellenére sem szüntethetők meg.
- Minimálisra csökkenthetők azonban a „Biztonsági utasítások”, a „Rendeltetésszerű használat” és a kezelési útmutató együttes betartásával.
- Szükségtelenül ne terhelje túl a gépet: a fűrészelés-kor kifejtett túl erős nyomás gyorsan megrongálja a fűrészlapot, ami a gép teljesítményének csökkenését a megmunkálás és a vágási. pontosság terén.
- Műanyagok vágásakor mindig használjon rögzítőeszközöket: a fürészelendő anyagot mindig rögzíteni kell a rögzítőeszközökkel.
- Kerülje a gép véletlen üzembe helyezését: a dugós csatlakozó a csatlakozó aljzatba való bevezetésekor nem szabad megnyomni a Start gombot.
-
Mindig a kézikönyvben javasolt szerszámot használja. Így biztosíthatja, hogy gépe mindig optimális teljesítménnyel működjön.
-
A kezét tartsa távol a munkaterülettől, ha a gép üzemel.
- Mielött a beállítási és karbantartási munkákat megkezdené, kapcsolja ki a Start gombot és húzza ki a hálózati csatlakozót.
6. Műszaki adatok
Váltóáramú motor .... 220 - 240 V\~ 50Hz Névleges teljesítmény S1* .... 1700 Watt Üzemmód .... S6 15% 2000W n₀ üresjárati fordulatszám
- Fokozat....3200 min ^-1
- Fokozat 4500 min ^-1
Keményfém fürészlap....ø 216 x ø 30 x 2 mm
Fogak száma....24 a fűrészlap maximális
fogszélessége....3 mm
Fordítási tartomány....-45° / 0°/ +45°
Gérvágás 0° és 45° között balra
Fürész szélessége 90°-nál....340 x 65 mm
Fürész szélessége 45°-nál....240 x 65 mm
Fürészszélesség 2 x 45°-nál (Kettős gérvágás)....240 x 38 mm
Védelmi osztály....II / ☐
Tömeg .... kb. 12,2 kg
Lézerosztály....2
Lézer hullámhossza....650 nm
Lézer teljesítménye....< 1 mW
Technikai változtatások jogát a gyártó fenntartja!
* S1 üzemmód, folyamatos üzemeltetés
* S6 üzemmód, folyamatos periodikus üzemelés. Az üzemelés az elindulási időből, egy állandó terhelési időből és egy üresjárati időből áll. A működési idő 10 perc, a relatív bekapcsolási idő a működési idő 15%-a.
A munkadarabnak legalább 3 mm-es magassággal és 10 mm-es szélességgel kell rendelkeznie.
Ügyeljen rá, hogy a munkadarabot mindig rögzítse a befogó berendezés segítségével.
Zaj
A zaj értékeit az EN 62841-1 szabvány alapján hatá-rozták meg.
L_pA Hangnyomásszint....94 dB
K_pA bizonytalanság....3 dB
L_WA hangteljesítményszint.....107 dB
K_WA bizonytalanság....3 dB
Viseljen hallásvédőt.
A zaj következtében hallásvesztésre kerülhet sor.
A megadott zajkibocsátási értékek mérése szabványok által előírt mérési eljárással történt, és megfelelő adatok az egyik elektromos szerszám másik szerszámmal történő összehasonlításához.
A megadott zajkibocsátási értékek a terhelés előzetes becsléséhez is használhatók.
Figyelmeztetés:
- Az elektromos szerszám használatának módjától függően a zajkibocsátási ér tékek az elektromos szerszám tényleges használata során, különösen a munkadarab típusától függően eltérhetnek a megadott értéktől.
- Próbálja meg a terheléseket a lehető legalacsonyabban tartani. Példaértékű intézkedés: a munkaidő korlátozása. Eközben az üzemelési ciklus összes részét vegye figyelembe (például azokat az időket, amikor ki van kapcsolva az elektromos szerszám, valamint azokat is, amikor be van ugyan kapcsolva, de terhelés nélkül működik).
7. Üzembe helyezés előtt
- Nyissa ki a csomagolást, és óvatosan vegye ki a készüléket.
- Távolítsa el a csomagolóanyagot, valamint a csomagolási/szállítási biztosítékokat (ha vannak).
- Ellenőrizze, hogy hiánytalan-e a szállítási egység.
- Ellenőrizze a készülék és a tartozékok szállításból eredő sérüléseit.
- Lehetőség szerint a jótállási idő leteltéig őrizze meg a csomagolást.
VESZÉLY
A készülék és a csomagolóanyag nem játékszer! Ne engedje, hogy a gyermekek a műanyag zacs-kókkal, fóliákkal és apró részekkel játsszanak! Len-nyelés és fulladás veszélye áll fenn!
- A gépet úgy kell felállítani, hogy biztonságosan álljon. Rögzítse a gépet az álló fürészasztal furatain keresztül (15) 4 csavarral (nem képezik a szállítási terjedelem részét) egy munkapadra, állványra vagy hasonló szerkezetre.
- Húzza ki teljesen az előre felszerelt billenésgátlót (35), majd rögzítse azt az imbuszkulccsal.
-
Állítsa be a szabályzó csavart (36) az asztallap szintjére, hogy elkerülje a gép felborulását.
-
Az üzembe helyezés előtt szerelje fel az összes védelmi és biztonsági berendezést.
• A fürészlap mozogjon szabadon. - Győződjön meg arról, hogy a feldolgozásra előkészített faanyagban nincsenek idegen testek, pl. szögek, csavarok stb.
- Mielőtt működteti a be-/kikapcsoló gombot, győződjön meg arról, hogy a fűrészlap helyesen van felszerelve, és hogy a mozgó alkatrészek könnyen járnak.
- A hálózati csatlakoztatás előtt győződjön meg arról, hogy az adattábla és a hálózat adatai megegyeznek.
7.1 Biztonsági berendezés ellenőrzése - levehető fűrészlapvédő (5)
A fürészlap-védő a fürészlap véletlenül megérintésével és a szétrepülő forgácsokkal szemben nyújt védelmet.
Működési ellenőrzés
Ehhez hajtsa le a fűrészt:
- A fűrészlap-védönek lefordításakor ki kell adnia a fűrészlapot anélkül, hogy más alkatrészekhez hozzáérne.
- A fűrész kiinduló helyzetbe történő felhajtásakor a fűrészlap-védőnek automatikusan el kell takarnia a fűrészlapot.
8. Felépítés és kezelés
⚠️ Figyelem!
Az üzembe helyezés előtt feltétlenül szerelje össze teljesen a készüléket!
8.1 A vonó-, fejező- és gérvágó fűrész összeszere- lése (1, 2, 4, 5, 21. ábra)
- A forgóasztal (14) átállításához hajtsa fel a reteszelő fogantyút (11), és a mutatóujjával húzza fel a reteszelt állás karját (34).
- Forgassa a skála (13) kívánt szögértékére a forgóasztalt (14) és a mutatót (12). A beállítás rögzítéséhez hajtsa le a reteszelő fogantyút (11).
- Ha finoman lefelé nyomja a gépfejet (4), és ezzel egyidejűleg kihúzza a biztosító csapszeget (23) a motorfoglalatból, azzal kireteszeli a fűrészt a legal- só állásból.
• Fordítsa felfelé a gépfejet (4).
- A befogó berendezések (7) a rögzített fűrészasztal (15) mindkét oldalára rögzíthetők. Dugja a befogó berendezéseket (7) az ütközösín (16) hátoldalán erre acélra kialakított furatokba és rögzítse a csillagfogantyús csavarokkal (7a).
- A gyorsreteszelő gomb (7b) megnyomásával a befogó berendezés (7) nyomólapja egyszerűen a munkadarab magasságához illeszthető.
- 0° és 45° közötti gérvágásoknál a rögzítő berendezést (7) csak az egyik oldalra (jobb) kell felszerelni (lásd 11-12. ábra).
- Az gépfej (4) a rögzítőcsavar (22) kioldásával max. 45°-ban dönthető meg balra.
- A munkadarab támasztókat (8) munka közben mindig rögzíteni és használni kell. Állítsa be a kívánt kinyúlást oly módon, hogy kioldja a rögzítőcsavart (9). Ezután ismét húzza meg a rögzítőcsavart (9).
8.2 Az ütköző finombeállítása 90°-os fejező vágás- hoz (1, 2, 5, 6. ábra)
A talpas derékszög nem képezi a szállítási terje- delem részét.
- Süllyessze le a gépfejet (4) és rögzítse azt a biztosító csapszeggel (23).
- Lazítsa meg a rögzítőcsavart (22).
- A szögbeállító idomot (A) helyezze a fűrészlap (6) és a fűrészasztal (14) közé.
- Oldja ki a rögzítőanyát (26a).
- Annyira állítsa át a beállítócsavart (26), hogy a fűrészlap (6) és a forgóasztal (14) közötti szög 90 -os legyen.
- Ismét húzza meg a rögzítőanyát (26a).
- Ezt követően ellenőrizze a szögjelző pozícióját. Amennyiben szükséges, csavarozza ki a mutatót (19) egy csillagcsavarhúzó segítségével, állítsa a skála (18) 0°-os pozíciójába, majd húzza meg újra a tartócsavart.
8.3 90°-os fejező vágás és 0°-os forgóasztal (1, 2, 7. ábra)
Kb. 100 mm-es vágási szélességig a fűrész vonó-funkciója (20) a hátulsó pozícióban rögzíthető. Ebben a pozícióban a gépet fejező üzemmódban üzemeltet- heti. Amennyiben a vágási szélesség meghaladja a 100 mm-t, ügyelni kell rá, hogy a rögzítőcsavar (20) laza és a gépfej (4) mozgatható legyen.
Figyelem!
Az eltolható ütközösíneket (16a) a 90°-os fejező vágásokhoz a legbelső pozícióban kell rögzíteni.
- Oldja ki az eltolható ütközösinek (16a) rögzítócsavarjait (16b), és tolja befelé az eltolható ütközösineket (16a).
-
Az eltolható ütközösíneket (16a) a legbelső pozíciótól akkora távolságra kell rögzíteni, hogy az ütközösínek (16a) és a fürészlap (6) közötti távolság maximum 8 mm legyen.
-
A vágás előtt ellenőrizze, hogy az ütközösínek (16a) és a fűrészlap (6) között ne legyen lehetséges az ütközés.
- Ismét húzza meg a rögzítőcsavarokat (16b).
• Vigye a felső pozícióba a gépfejet (4). - Tolja hátra a gépfejet (4) a fogantyúnál (1), és szük- ség esetén (vágási szélességtől függően) rögzítse azt ebben a pozícióban.
- Helyezze fel a levágni kívánt fadarabot az ütközősínre (16) és a forgóasztalra (14).
- Rögzítse az anyagot a rögzített fürészasztalra (15) a befogó berendezésekkel (7), hogy megakadályozza az elcsúszásukat a fürészelési folyamat során.
- Reteszelje ki a reteszelő kapcsolót (3), majd nyomja meg a be-/kikapcsolót a motor bekapcsolásához.
• Rögzített vonó-vezetésnél (21):
Egyenletesen és enyhe nyomást kifejtve nyomja lefelé a gépfejet (4) a fogantyúval (1) addig, amíg a fürészlap (6) a munkadarabot át nem vágja.
- Nem rögzített vonó-vezetésnél (21):
Húzza teljesen előre a gépfejet (4). Egyenletesen és enyhe nyomást kifejtve süllyessze le teljesen a fogantyút (1). Lassan és egyenletesen tolja egészen hátra a gépfejet (4) addig, amíg a fűrészlap (6) a munkadarabot át nem vágja.
- A fürészelési folyamat befejezése után vigye vissza a felső nyugalmi állásba a gépfejet, és engedje el a be-/kikapcsolót (2).
Figyelem!
A visszaállító rugóknak köszönhetően a gép automatikusan felcsapódik. A vágás vége után ne engedje el a (1) fogantyút, hanem lassan és enyhe ellennyomás alatt mozgassa felfelé a gépfejet.
8.4 90°-os fejező vágás és 0° és 45° közötti forgó-asztal (1, 7, 8. ábra)
A vonó-, fejező- és gérvágó fűrésszel bal- és jobb felé 0° és 45° közötti szögben végezhet ferde vágásokat.
Figyelem!
Az eltolható ütközösíneket (16a) a 90°-os fejező vágásokhoz a legbelső pozícióban kell rögzíteni.
- Oldja ki az eltolható ütközösinek (16a) rögzítőcsavarját (16b), és tolja befelé az eltolható ütközösineket (16a).
- Az eltolható ütközösíneket (16a) a legbelső pozíciótól akkora távolságra kell rögzíteni, hogy az ütközösínek (16a) és a fűrészlap (6) közötti távolság legalább 8 mm legyen.
-
A vágás előtt ellenőrizze, hogy az ütközösínek (16a) és a fürészlap (6) között ne legyen lehetséges az ütközés.
-
Ismét húzza meg a rögzítőcsavart (16b).
- Ha rögzítve volt, akkor oldja ki a reteszelő foganty-út (11), mutatóujjával húzza felfelé a reteszelt állás karját (34), majd állítsa a forgóasztalt (14) a kívánt szögbe.
- A forgóasztalon lévő (12) mutató a rögzített fűrészasztalon (15) található skála (13) kívánt szögénél álljon.
- A forgóasztal (14) rögzítéséhez ismét rögzítse a reteszelő fogantyút (11).
- Hajtsa végre a vágásokat a 8.3 pontban leírtak szerint.
8.5 Az ütköző finombeállítása 45°-os gérvágáshoz (1, 2, 5, 9, 10. ábra)
A talpas derékszög nem képezi a szállítási terje- delem részét.
- Süllyessze le a gépfejet (4) és rögzítse azt a biztosító csapszeggel (23).
• Rögzítse a forgóasztalt (14) 0°-os állásban.
Figyelem!
A (16a) eltolható ütközösínt a gérvágáshoz (megdöntött fűrészfej) a legkülső pozícióban kell rögzíteni (bal oldal).
- Oldja ki az eltolható ütközösinek (16a) rögzítőcsavarját (16b), és tolja kifelé az eltolható ütközösineket (16a).
- Az eltolható ütközösíneket (16a) a legbelső pozíciótól akkora távolságra kell rögzíteni, hogy az ütközösínek (16a) és a fürészlap (6) közötti távolság legalább 8 mm legyen.
- Az eltolható ütközösínnek (16a) a legbelső pozícióban kell lennie (jobb oldal).
- A vágás előtt ellenőrizze, hogy az ütközösínek (16a) és a fűrészlap (6) között ne legyen lehetséges az ütközés.
- Oldja ki a rögzítőcsavart (22), és a fogantyúval (1) döntse balra, 45°-os helyzetbe a gépfejet (4).
- Helyezze a 45°-os ütköző idomot (B) a fűrészlap (6) és a forgóasztal (14) közé.
- Lazítsa meg a rögzítőanyát (27a) és annyira állítsa át az állítócsavart (27), hogy a fűrészlap (6) és a forgóasztal (14) közötti szög 45°-os legyen.
- Ismét húzza meg a biztosító anyát (27a).
- Ezt követően ellenőrizze a szögjelző pozícióját. Amennyiben szükséges, oldja ki a mutatót (19) csillagcsavarhúzóval, állítsa a skála (18) 45°-os pozíciójába, majd húzza meg újra a tartócsavart.
8.6 0°-45°-os gérvágás és 0°-os forgóasztal (1, 2, 11. ábra)
A vonó-, fejező- és gérvágó fűrésszel a munkafelülethez képest bal felé 0° és 45°közötti szögben végezhet gérvágásokat.
Figyelem!
Az eltolható ütközösíneket (16a) gérvágáshoz (megdöntött fürészfejnél) a külső helyzetben kell rögzíteni (bal oldal).
- Oldja ki az eltolható ütközösinek (16a) rögzítőcsavarját (16b), és tolja kifelé az eltolható ütközösineket (16a).
- Az eltolható ütközösineket (16a) a legbelső pozíciótól akkora távolságra kell rögzíteni, hogy az ütközösinek (16a) és a fürészlap (6) közötti távolság legalább 8 mm legyen.
- Az eltolható ütközösínnek (16a) a legbelső pozícióban kell lennie (jobb oldal).
- A vágás előtt ellenőrizze, hogy az ütközösínek (16a) és a fűrészlap (6) között ne legyen lehetséges az ütközés.
- Ismét húzza meg a rögzítőcsavart (16b).
• Vigye a legfelső állásba a gépfejet (4).
• Rögzítse a forgóasztalt (14) 0°-os állásban. - Oldja ki a (22) rögzítőcsavart, és a (1) fogantyúval addig döntse balra a gépfejet (4), míg a (19) mutató a (18) skála kívánt szögméretére nem mutat.
- Ismét húzza meg a rögzítőcsavart (22).
- Hajtsa végre a vágást a 8.3 pontban leírtak szerint.
8.7 0°-45°-os gérvágás és 0°-45°-os forgóasztal (2, 4, 12. ábra)
A vonó-, fejező- és gérvágó fűrésszel a munkafelülethez képest bal felé 0° és 45° közötti szögben, és ezzel egyszerre az ütközősínhez képest 0° és 45° közötti szögben végezhet gérvágásokat (kettős gérvágás).
Figyelem!
Az eltolható ütközösíneket (16a) gérvágáshoz (megdöntött fürészfejnél) a külső helyzetben kell rögzíteni (bal oldal).
- Oldja ki az eltolható ütközösinek (16a) rögzítőcsavarját (16b), és tolja kifelé az eltolható ütközösineket (16a).
- Az eltolható ütközösineket (16a) a legbelső pozíciótól akkora távolságra kell rögzíteni, hogy az ütközösinek (16a) és a fürészlap (6) közötti távolság legalább 8 mm legyen.
- A vágás előtt ellenőrizze, hogy az ütközösínek (16a) és a fűrészlap (6) között ne legyen lehetséges az ütközés.
- Ismét húzza meg a rögzítőcsavart (16b).
• Vigye a legfelső állásba a gépfejet (4).
- A forgóasztal (14) kioldásához hajtsa fel a reteszelő fogantyút (11).
- Állítsa a forgóasztalt (14) a kívánt szögbe (ehhez lásd a 8.4 pontot is).
- A forgóasztal (14) rögzítéséhez hajtsa le a reteszelő fogantyút (11).
- Lazítsa meg a (22) rögzítőcsavart.
- A fogantyúval (1) döntse a gép fejrészét (4) balra, a kívánt szögbe (lásd ehhez a 8.6 pontot is).
- Ismét húzza meg a rögzítőcsavart (22).
- Hajtsa végre a vágásokat a 8.3 pontban leírtak sze-
rint.
8.8 Vágásmélység korlátozása (3, 13. ábra)
- A csavar (24) segítségével fokozatmentesen állítható a vágás mélysége. Ehhez csavarozza ki a csavaron (24a) a recézett fejű anyát. A vágás kívánt mélysége a csavar (24) be- vagy kicsavarásával állítható be. Ezt követően húzza meg újra a recézett fejű anyát (24a) a csavaron (24).
- Ellenőrizze a beállítást egy próbavágással.
8.9 Forgácsfelfogó zsák (1, 20. ábra)
A fűrész forgácsfelfogó zsákkal (17) rendelkezik a forgácsok összegyűjtéséhez.
Figyelem!
A forgácsfelfogó zsákot csak fa vagy fához hasonló anyagok vágásakor szabad használni!
Nyomja össze a porzsák szárnyas fémgyűrűit, és helyezze fel a zsákot a motortér kimeneti nyílására.
A fűrészporzsák (17) az alulsó oldalán található cipzár segítségével üríthető ki.
Csatlakoztatás porelszívó berendezésre
- Csatlakoztassa az elszívó tömlőt a porelszívó berendezésre.
- A porelszívó berendezésnek alkalmasnak kell lennie a megmunkálandó anyag elszívására.
- Fokozottan egészségkárosító vagy rákkeltő porok elszívására használjon speciális elszívó szerkezetet.
8.10 Fürészlap cseréje (1, 2, 14-16. ábra)
Húzza ki a hálózati csatlakozódugót!
Figyelem!
⚠ Mindig a megmunkálandó anyagnak megfelelő fűrészlapot használjon.
△ Csak olyan fűrészlapokat használjon, melyek megfelelnek a géphez a furatátmérőre és a fűrész-lap maximális vágásszélességére vonatkozóan megadott műszaki adatoknak.
Csak olyan fürészlapokat használjon, amelyek megadott sebessége megegyezik a géphez megadott adattal, vagy nagyobb annál.
Viseljen megfelelő védőkesztyűt a fűrészlap cse-réjéhez! Sérülésveszély!
- Fordítsa felfelé a gépfejet (4) és rögzítse a biztosító csapszeggel (23).
• Hajtsa fel a fűrészlapvédőt (5). - Az egyik kezével helyezze az imbuszkulcsot (C) a peremes csavarra (28).
- Nyomja meg erősen a fürésztengely-zárat (30) és forgassa lassan a peremes csavart (28) az óramutató járásával megegyező irányba. Legfeljebb egy fordulat után bepattan a fürésztengely-zár (30).
- Most egy kicsit nagyobb erővel lazítsa meg a peremes csavart (28) az óramutató járásával megegyező irányba.
- Csavarozza ki teljesen a peremes csavart (28) és vegye le a külső peremet (29).
- Vegye le a fürészlapot (6) a belső peremröl (31) és lefelé húzza ki.
- Gondosan tisztítsa meg a peremes csavart (28), a külső peremet (29) és a belső peremet (31).
- Az új fűrészlapot (6) fordított sorrendben helyezze vissza és rögzítse.
- Figyelem!
A fogak vágóvonala, vagyis a fűrészlap forgásiránya (6), egyezzen meg a házon látható nyíl irányával.
- Mielött a munkát tovább folytatná, győződjön meg róla, hogy a védőberendezések működnek.
- Figyelem!
Minden egyes fűrészlap-csere után ellenőrizni kell, hogy a fűrészlap (6) függőleges pozícióban van-e, illetve 45°-ban megdöntve, akadály nélkül mozog az asztalbetétben (10).
- Figyelem!
A fürészlap (6) cseréjét és beállítását szabályszerűen kell elvégezni.
8.11 Lézer működtetése (17. ábra)
• Bekapcsolás:
Nyomja meg 1-szer a lézer be-/kikapcsolót (33). A megmunkálni kívánt munkadarabra egy lézervonal lesz vetítve, ami megmutatja a pontos vágást.
• Kikapcsolás:
Nyomja meg újra a be-/kikapcsolót (33).
8.12 A lézer beállítása (18. ábra)
Ha a lézer (32) nem a helyes vágásvonalat mutatja, az utólagosan is beállítható. Ehhez oldja ki a csavarokat (32b), és vegye le az elülső borítást (32a). Csavarozza ki a kereszhornyos csavarokat (D), és a lézert oldalirányban elmozdítva állítsa be úgy, hogy a lézersugár a fűrészlap (6) vágófogai felé mutasson.
Miután beállította és meghúzta a lézert, szerelje fel az elülső borítást, és húzza meg kézzel a két csavart (32b).
8.13 A fordulatszám módosítása (17. ábra)
A fürész 2 fordulatszám-tartományban működtethető:
- Ha a fürészt 3200 perc ^-1 fordulatszámon kívánja üzemeltetni (fémhez), akkor állítsa a sebességválasztó kapcsolót (38) az I. pozícióba.
- Ha a fürészt 4500 perc ^-1 fordulatszámon kívánja üzemeltetni (fához) akkor állítsa a sebességválasztó kapcsolót (38) a II. pozícióba.
9. Szállítás
- A forgóasztal (14) reteszeléséhez húzza meg a reteszelő fogantyút (11).
- Nyomja lefelé a gépfejet (4) és rögzítse a biztosító csapszeggel (23). A fűrész most a legalsó pozícióban van bereteszelve.
- A fűrész vonófunkcióját a vonó-vezetés (20) rögzítőcsavarjával rögzítse a leghátsó pozícióban.
- Az álló fűrészasztalnál (15) fogva szállítsa a gépet.
- A gép ismételt összeszereléséhez a 7. fejezetben leírtaknak megfelelően járjon el.
- A kábelt tároláshoz tekerje fel a két kábeltartóra (37). (22. ábra)
10. Karbantartás
⚠ Figyelmeztetés!
Minden beállítás, karbantartás vagy javítás előtt húzza ki a hálózati csatlakozódugót!
Általános karbantartási intézkedések
Idönként törölje le egy kendővel a forgácsot és a port a gépről. A szerszám élettartamának meghosszabbítása érdekében havonta olajozza a forgó alkatrészeket. Ne olajozza meg a motort.
A műanyag tisztításához ne használjon maró anyagokat.
A levehető fűrészlapvédő biztonsági berendezés (5) tisztítása
Minden egyes üzembe helyezés előtt vizsgálja meg a fűrészlap-védőt, hogy nem szennyeződött-e el.
Egy ecset vagy hasonló szerszám segítségével távolít- sa el a fűrészport és a faforgácsokat.
Asztalbetét cseréje
Veszély!
Sérült asztalbetét (10) esetén fennáll a veszélye, hogy az asztalbetét és a fűrészlap közé kisméretű tárgyak szorulnak be, és a fűrészlap elakadását okozzák.
A sérült asztalbetéteket azonnal cserélje ki!
- Csavarozza ki az asztalbetét csavarjait. Szükség esetén forgassa el a forgóasztalt, döntse meg a fürészfejet, hogy hozzáférjen a csavarokhoz.
- Vegye le az asztalbetétet.
- Helyezzen be új asztalbetétet.
- Húzza meg az asztalbetét csavarjait.
Kefék ellenőrzése (19. ábra)
Új gép esetén a szénkeféket az első 50 üzemórát követően, illetve új kefék beszerelésekor kell ellenőrizni. Az első ellenőrzést követően 10 üzemóránként végezzen ellenőrzést.
Ha a szén 6 mm hosszúságúra használódott el, a rugó vagy a mellékcsatlakozás vezetéke elégett vagy meg-sérült, mindkét kefét ki kell cserélni. Ha kiszerelésüket követően úgy ítéli meg, hogy a kefék még használhatók, visszaszerelheti azokat.
A szénkefék karbantartásához nyissa fel a két reteszt (a 19. ábrán látható módon) az óramutató járásával ellentétes irányba. Ezután vegye ki a szénkeféket. Helyezze be újra a szénkeféket fordított sorrendben.
Szervizinformációk
Vegye figyelembe, hogy ennél a terméknél a következő alkatrészek használati vagy természetes kopásnak kitett elemek, illetve a következő alkatrészekre használati anyagokként van szükség.
Kopásnak kitett alkatrészek*: Szénkefék, fürészlap, asztalbetétek; forgácsgyűjtő zsákok
* nem szerepel kötelezően a szállított anyagok között!
Pótalkatrészeket és tartozékokat szervizközpontunktól vásárolhat. Ehhez szkennelje be a címlapon található QR-kódot.
11. Tárolás
A készüléket és tartozékait sötét, száraz és fagymen- tes helyen, gyermektöl elzárva tárolja. Az optimális tá- rolási hőmérséklet 5 °C és 30 °C között van.
Az elektromos szerszámot az eredeti csomagolásában tárolja.
Letakarással védje az elektromos szerszámot a portól és a nedvességtől.
Tartsa a használati utasítást az elektromos szerszámon.
12. Elektromos csatlakoztatás
A telepített villanymotor üzemkész állapotban van csatlakoztatva. A csatlakoztatás megfelel a vonatkozó VDE és DIN előírásoknak. Az ügyfél által biztosított hálózati csatlakozásnak, valamint az alkalmazott hosszabbító vezetéknek meg kell felelnie ezen előírásoknak.
- A termék megfelel az EN 61000-3-11 követelményeinek, és különleges feltételekkel csatlakoztatható. Ez azt jelenti, hogy nem engedélyezett a tetszőleges, szabadon választható csatlakozási pontokon történő használat.
- Kedvezőtlen hálózati viszonyok esetén a készülék átmeneti feszültségingadozást okozhat.
- A termék kizárólag olyan csatlakozási pontokon történő használatra készült, amelyek
a) nem lépik túl a maximálisan megengedett "Zmax = 0.382 Ω" hálózati impedanciát, vagy
b) amelyeknél a hálózat állandó áramterhelhetősége fázisonként legalább 100 A. - Felhasználóként Önnek kell gondoskodni arról, szükség esetén az áramszolgáltatóval egyeztetve, hogy az Ön csatlakozási pontja, amelyről Ön a terméket üzemeltetni kívánja, megfeleljen a fent megadott két a) vagy b) követelmény egyikének.
Fontos megjegyzések
A motor túlterhelés esetén magától lekapcsol. A (változó időtartamú) lehűlés után a motor ismét bekapcsolható.
Sérült elektromos csatlakozó vezeték.
Az elektromos csatlakozóvezetékeken gyakran keletkeznek szigetelési károk.
Ennek okai a következők:
- Megnyomódások, ha a csatlakozóvezetékeket ablak- vagy ajtónyilásokon vezeti át.
- Megtörések, amikor szakszerűtlenül vezetik vagy rögzítik a csatlakozóvezetéket.
- Elnyíródások, amikor áthajtanak a csatlakozóvezetéken.
- A szigetelés sérülései, amikor a vezetéket kirántják a konnektorból.
- Repedések a szigetelés elöregedése miatt.
Az ilyen sérült elektromos csatlakozóvezetékek nem használhatók, és a szigetelés sérülései miatt életveszélyesek.
Rendszeresen ellenőrizze az elektromos csatlakozóvezetékek sérüléseit. Ügyeljen arra, hogy a csatlakozóvezeték az ellenőrzéskor ne legyen az áramhálózatra csatlakoztatva.
Az elektromos csatlakozóvezetékeknek meg kell felelniük a vonatkozó VDE- és DIN-előírásoknak. Csak „H05VV-F” jelölésű csatlakozó vezetékeket használjon. A csatlakozó kábelen kötelező a nyomtatott típusmegnevezés megléte.
Váltóáramú motor:
- A hálózati feszültség értéke 220 - 240 V\~ legyen.
- A legfeljebb 25 m hosszabbító vezetékek legalább 1,5 négyzetmilliméter keresztmetszettel rendelkezzenek.
X csatlakoztatási mód
Ha megsérül a készülék hálózati csatlakozóvezetéke, akkor különleges csatlakozóvezetékre kell lecserélni, amely a gyártótól vagy annak ügyfélszolgálatától szerezhető be.
A csatlakoztatásokat és az elektromos szerelvényen vég-
zett javításokat csak villanyszerelők hajthatják végre.
A termékkel kapcsolatos levelezés, tudakozódás során adja meg a következő adatokat:
• A motor áramneme
• A motor típustáblájának adatai
13. Ártalmatlanítás és újrahasznosítás
A csomagolásra vonatkozó megjegyzések
A csomagolóanyagok újrahaszno-síthatók. Kérjük, ártalmatlanítsa a csomagolásokat környezetbarát módon.
Megjegyzések az elektromos és elektronikai be- rendezések ártalmatlanításáról (törvényi rendel- kezések)
A leselejtezett elektromos és elektronikai berendezések nem minősülnek kommunális hulladéknak, hanem szelektíven gyűjtendők, illetve le kell adni őket ártalmatlanításra!
- A leselejtezett akkumulátorokat és elemeket, melyek nincsenek rögzített módon telepítve a készülékbe, leadás előtt roncsolásmentesen el kell távolítani! Ezek ártalmatlanítását az akkumulátorok hulladékkezelésére vonatkozó törvény szabályozza.
- Az elektromos és elektronikai berendezések tulajdonosát, illetve használóját törvény kötelezi a berendezések leadására az élettartamuk leiártával.
- A végfelhasználó saját maga viseli a felelősséget adatainak törléséért az ártalmatlanítandó készülék-röl!
- Az áthúzott kuka ikonja arra utal, hogy a leselejtezett elektromos és elektronikai berendezések nem minősülnek kommunális hulladéknak, és külön kell öket ártalmatlanítani.
-
A leselejtezett elektromos és elektronikai berendezéseket az alábbi átvevőhelyeken lehet díjmentesen leadni úirahasznosításra:
-
Önkormányzati hulladékszigetek és gyűjtőhelyek (kerületi, illetve települési hulladékudvarok)
- Az elektronikai berendezés vásárlásának helyszíne (telephellyel rendelkező vagy online forgalmazó), amennyiben a kereskedő kötelezhető a visszavételre, vagy önkéntesen vállalja azt.
- Készülékfajtánként legfeljebb három darab, 25 cm-t élhosszúságot meg nem haladó leselejtezett berendezést anélkül lehet térítésmentesen visszavinni a gyártónak, hogy előtte új készüléket vásárolt volna nála, illetve ugyanígy leadhatja öket az Ön közelében található illetékes gyűjtőhelyen is.
- A gyártók és forgalmazók további, kiegészítő visszavételi rendelkezéseiről az adott szolgáltató ügyfélszolgálatán tájékozódhat.
- Ha magánháztartásába kiszállítással rendelt új elektronikai berendezést a gyártótól, akkor végfelhasználóként a gyártótól kérheti a régi berendezés díjtalan elszállítását. Ennek érdekében vegye fel a kapcsolatot a gyártó ügyfélszolgálatával.
- A fentebb közöltek csak azokra a berendezésekre vonatkoznak, melyeket az Európai Unióban telepítettek és értékesítettek, és így a 2012/19/EU európai irányelv hatálya alá tartoznak. Az Európai Unión kívüli országban a fentiektől eltérő rendelkezések vonatkozhatnak a leselejtezett elektromos és elektronikai berendezések ártalmatlanítására.
14. Hibakeresési útmutató
| Üzemzavar Lehetséges ok Megoldás | ||
| A motor nem működik A motor, a kábel vagy a csatlakozó meghibásodott, kioldott a hálózati biztosíték. | Ellenőriztesse a gépet egy szakemberrel.Soha ne javítsa meg saját kezűleg a motort! Veszély!Ellenőrizze a hálózati biztosítékokat, szükség esetén cserélje ki azokat! | |
| A motor lassan indul és nem éri el az üzemi sebességet. | A feszültség túl alacsony, a tekercselések megsérültek, a kondenzátor leégett. | Ellenőriztesse a feszültséget egy villamos-sági szakemberrel!Ellenőriztesse a motort egy szakemberrel!Cseréltesse ki szakemberrel a kondenzá-tort! |
| A motor túl zajos. A tekercselesek megsérültek, a motormeghibásodott. | Ellenőriztesse a motort egy szakemberrel! | |
| A motor nem éri el ateljes teljesítményét. | A hálózati berendezés áramkörei túlvannak terhelve (lámpák, egyéb motorokstb.). | Ne használjon más készülékeket vagymotorokat ugyanazon az áramkörön. |
| A motor könnyen túlme-legszik. | A motor túl van terhelve, a motor hűtésenem elegendő. | Akadályozza meg, hogy a motor vágáskortúl legyen terhelve, távolítsa el a port amotorról, hogy a motor optimális hűtésebiztosítva legyen. |
| A fürésznyom durvavagy hullámos. | A fürészlap tompa, a fog alakja azanyagvastagsághoz nem megfelelő. | Élezze után a fürészlapot vagy helyezzenbe megfelelő fürészlapot. |
| A munkadarab kirán-tódik a kézből vagyeltörik. | A vágási nyomás túl nagy, illetve afürészlap nem megfelelő az adott alkalmazásra. | Használjon megfelelő fürészlapot. |
A nyilvánvaló hibákat ki kell jelenteni számított 8 napon belül az áruk, különben a vevő elveszti minden igényt az ilyen hibák. Kínálunk garanciát a gépeinket a megfelelő kezelés időtartamának hallgatólagos garancia a szállítás időpontját oly módon, hogy cserélje ki minden egyes része ezen idő alatt észlelhető a sorban anyag-vagy gyártási legyen hiábavaló, ingyen. Az alkatrészeket, hogy nem termel magunkat, hogy csak olyan garanciát, hiszen jogosultak jótállási igények beszállítókkal szemben. A költségek beillesztése az új részek a vevőnek. Átalakítása és csökkentése követelések és egyéb kártérítési igények ki vannak zárva.
