MASTER 650 ERGO - εργαστηριακό τραπέζι WOLFCRAFT - Δωρεάν εγχειρίδιο χρήσης

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ MASTER 650 ERGO WOLFCRAFT

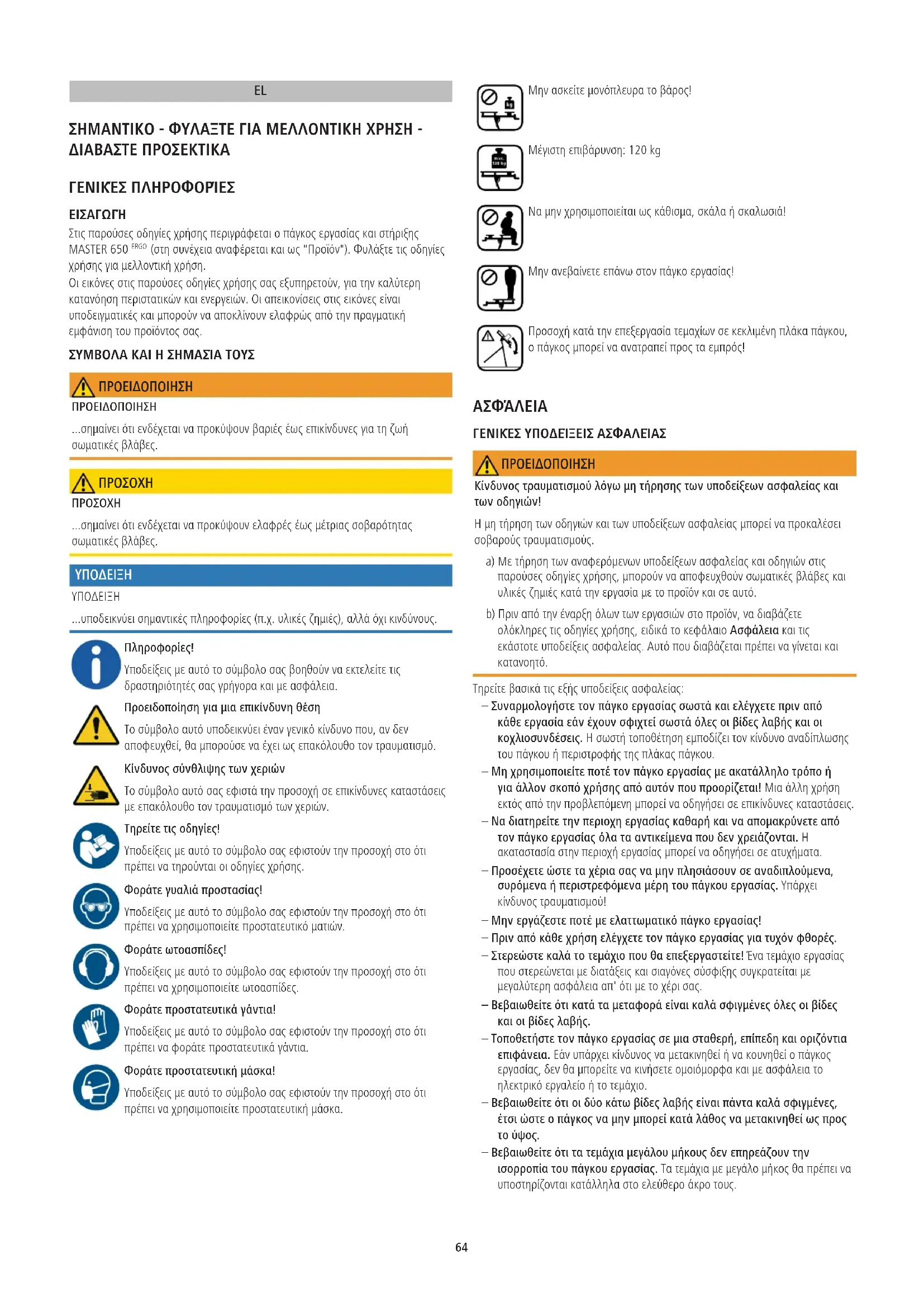

Στις παρούσες οδηγίες χρήσης περιγράφεται ο πάγκος εργασίας και στήριξης MASTER 650 ERGO (στη συνέχεια αναφέρεται και ως "Προϊόν"). Φυλάξτε τις οδηγίες χρήσης για μελλοντική χρήση. Οι εικόνες στις παρούσες οδηγίες χρήσης σας εξυπηρετούν, για την καλύτερη κατανόηση περιστατικών και ενεργειών. Οι απεικονίσεις στις εικόνες είναι υποδειγματικές και μπορούν να αποκλίνουν ελαφρώς από την πραγματική εμφάνιση του προϊόντος σας. ΣΎΜΒΟΛΑ ΚΑΙ Η ΣΗΜΑΣΊΑ ΤΟΥΣ ΠΡΟΕΙΔΟΠΟΙΗΣΗ ΠΡΟΕΙΔΟΠΟΙΗΣΗ ...σημαίνει ότι ενδέχεται να προκύψουν βαριές έως επικίνδυνες για τη ζωή σωματικές βλάβες.

...σημαίνει ότι ενδέχεται να προκύψουν ελαφρές έως μέτριας σοβαρότητας σωματικές βλάβες.

...υποδεικνύει σημαντικές πληροφορίες (π.χ. υλικές ζημιές), αλλά όχι κινδύνους. Πληροφορίες! Υποδείξεις με αυτό το σύμβολο σας βοηθούν να εκτελείτε τις δραστηριότητές σας γρήγορα και με ασφάλεια. Προειδοποίηση για μια επικίνδυνη θέση Το σύμβολο αυτό υποδεικνύει έναν γενικό κίνδυνο που, αν δεν αποφευχθεί, θα μπορούσε να έχει ως επακόλουθο τον τραυματισμό. Κίνδυνος σύνθλιψης των χεριών Το σύμβολο αυτό σας εφιστά την προσοχή σε επικίνδυνες καταστάσεις με επακόλουθο τον τραυματισμό των χεριών. Τηρείτε τις οδηγίες! Υποδείξεις με αυτό το σύμβολο σας εφιστούν την προσοχή στο ότι πρέπει να τηρούνται οι οδηγίες χρήσης. Φοράτε γυαλιά προστασίας! Υποδείξεις με αυτό το σύμβολο σας εφιστούν την προσοχή στο ότι πρέπει να χρησιμοποιείτε προστατευτικό ματιών. Φοράτε ωτοασπίδες! Υποδείξεις με αυτό το σύμβολο σας εφιστούν την προσοχή στο ότι πρέπει να χρησιμοποιείτε ωτοασπίδες. Φοράτε προστατευτικά γάντια! Υποδείξεις με αυτό το σύμβολο σας εφιστούν την προσοχή στο ότι πρέπει να φοράτε προστατευτικά γάντια. Φοράτε προστατευτική μάσκα! Υποδείξεις με αυτό το σύμβολο σας εφιστούν την προσοχή στο ότι πρέπει να χρησιμοποιείτε προστατευτική μάσκα. Μην ασκείτε μονόπλευρα το βάρος! Μέγιστη επιβάρυνση: 120 kg Να μην χρησιμοποιείται ως κάθισμα, σκάλα ή σκαλωσιά! Μην ανεβαίνετε επάνω στον πάγκο εργασίας! Προσοχή κατά την επεξεργασία τεμαχίων σε κεκλιμένη πλάκα πάγκου, ο πάγκος μπορεί να ανατραπεί προς τα εμπρός!

ΓΕΝΙΚΈΣ ΥΠΟΔΕΊΞΕΙΣ ΑΣΦΑΛΕΊΑΣ ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος τραυματισμού λόγω μη τήρησης των υποδείξεων ασφαλείας και των οδηγιών! Η μη τήρηση των οδηγιών και των υποδείξεων ασφαλείας μπορεί να προκαλέσει σοβαρούς τραυματισμούς. a) Με τήρηση των αναφερόμενων υποδείξεων ασφαλείας και οδηγιών στις παρούσες οδηγίες χρήσης, μπορούν να αποφευχθούν σωματικές βλάβες και υλικές ζημιές κατά την εργασία με το προϊόν και σε αυτό. b) Πριν από την έναρξη όλων των εργασιών στο προϊόν, να διαβάζετε ολόκληρες τις οδηγίες χρήσης, ειδικά το κεφάλαιο Ασφάλεια και τις εκάστοτε υποδείξεις ασφαλείας. Αυτό που διαβάζεται πρέπει να γίνεται και

Τηρείτε βασικά τις εξής υποδείξεις ασφαλείας: – Συναρμολογήστε τον πάγκο εργασίας σωστά και ελέγχετε πριν από κάθε εργασία εάν έχουν σφιχτεί σωστά όλες οι βίδες λαβής και οι κοχλιοσυνδέσεις. Η σωστή τοποθέτηση εμποδίζει τον κίνδυνο αναδίπλωσης του πάγκου ή περιστροφής της πλάκας πάγκου. – Μη χρησιμοποιείτε ποτέ τον πάγκο εργασίας με ακατάλληλο τρόπο ή για άλλον σκοπό χρήσης από αυτόν που προορίζεται! Μια άλλη χρήση εκτός από την προβλεπόμενη μπορεί να οδηγήσει σε επικίνδυνες καταστάσεις. – Να διατηρείτε την περιοχη εργασίας καθαρή και να απομακρύνετε από τον πάγκο εργασίας όλα τα αντικείμενα που δεν χρειάζονται. Η ακαταστασία στην περιοχή εργασίας μπορεί να οδηγήσει σε ατυχήματα. – Προσέχετε ώστε τα χέρια σας να μην πλησιάσουν σε αναδιπλούμενα, συρόμενα ή περιστρεφόμενα μέρη του πάγκου εργασίας. Υπάρχει κίνδυνος τραυματισμού! – Μην εργάζεστε ποτέ με ελαττωματικό πάγκο εργασίας! – Πριν από κάθε χρήση ελέγχετε τον πάγκο εργασίας για τυχόν φθορές. – Στερεώστε καλά το τεμάχιο που θα επεξεργαστείτε! Ένα τεμάχιο εργασίας που στερεώνεται με διατάξεις και σιαγόνες σύσφιξης συγκρατείται με μεγαλύτερη ασφάλεια απ' ότι με το χέρι σας. – Βεβαιωθείτε ότι κατά τα μεταφορά είναι καλά σφιγμένες όλες οι βίδες και οι βίδες λαβής. – Τοποθετήστε τον πάγκο εργασίας σε μια σταθερή, επίπεδη και οριζόντια επιφάνεια. Εάν υπάρχει κίνδυνος να μετακινηθεί ή να κουνηθεί ο πάγκος εργασίας, δεν θα μπορείτε να κινήσετε ομοιόμορφα και με ασφάλεια το ηλεκτρικό εργαλείο ή το τεμάχιο. – Βεβαιωθείτε ότι οι δύο κάτω βίδες λαβής είναι πάντα καλά σφιγμένες, έτσι ώστε ο πάγκος να μην μπορεί κατά λάθος να μετακινηθεί ως προς

– Βεβαιωθείτε ότι τα τεμάχια μεγάλου μήκους δεν επηρεάζουν την ισορροπία του πάγκου εργασίας. Τα τεμάχια με μεγάλο μήκος θα πρέπει να υποστηρίζονται κατάλληλα στο ελεύθερο άκρο τους. 64– Φοράτε καάλληλο ατομικό προστατευτικό εξοπλισμό: ωτοασπίδες, προστατευτικά γυαλιά, μάσκα κατά της σκόνης για εργασίες κατά τις οποίες δημιουργείται σκόνη, προστατευτικά γάντια κατά την επεξεργασία σκληρών υλικών και την αλλαγή εργαλείου. – Μην αποθηκεύετε τον πάγκο εργασίας σε εξωτερικούς χώρους ή υγρά περιβάλλοντα. Υπάρχει κίνδυνος διάβρωσης και διόγκωσης του πάγκου

– Διατηρείτε την περιοχή εργασίας καθαρή και καλά φωτιζόμενη. Η ακαταστασία και μη φωτιζόμενη περιοχή εργασίας μπορούν να οδηγήσουν σε

– Κρατάτε τα παιδιά και άλλα άτομα μακριά κατά τη χρήση του πάγκου εργασίας. Με την απόσπαση της προσοχής μπορείτε να χάσετε τον έλεγχο του εργαλείου. – Φοράτε κατάλληλο ρουχισμό. Μη φοράτε φαρδιά ρούχα ή κοσμήματα. Κρατάτε τα μαλλιά, τα ρούχα και τα γάντια μακριά από κινητά μέρη. Τα χαλαρά ρούχα, τα κοσμήματα ή τα μακριά μαλλιά μπορεί να παγιδευτούν στα κινητά μέρη. – Μην καταπονείτε υπερβολικά τον πάγκο εργασίας και μην τον χρησιμοποιείτε ως κάθισμα, σκάλα ή σκαλωσιά. Εάν καταπονήσετε υπερβολικά ή αν ανεβείτε επάνω στον πάγκο εργασίας ενδέχεται να μετατοπιστεί το κέντρο βάρους και να ανατραπεί ο πάγκος. – Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά wolfcraft. – Προσοχή! Υπάρχει κίνδυνος ανατροπής των τεμαχίων που προεξέχουν. – Στηρίξτε προεξέχοντα ή μεγάλα τεμάχια εργασίας, για να αποφευχθεί ο κίνδυνος ανατροπής και βεβαιωθείτε ότι ο πάγκος δεν αποσταθεροποιείται από την πλευρική σύσφιξη καθώς και από την επεξεργασία τεμαχίων που έχουν στερεωθεί στο πλάι. Σε περίπτωση προεξέχοντων τεμαχίων εργασίας ενδέχεται το κέντρο βάρους να μετατοπιστεί προς τα έξω και αυτό μπορεί να οδηγήσει σε ζημιά του τεμαχίου εργασίας ή σε κίνδυνο τραυματισμού λόγω ανατροπής. – Κατά την επεξεργασία τεμαχίων σε κεκλιμένη πλάκα πάγκου προσέξτε να μην ανατραπεί προς τα εμπρός ο πάγκος. – Μην χρησιμοποιείτε τον πάγκο εργασίας ως πάγκο εργαλείων με στερεωμένο ηλεκτρικό εργαλείο (π.χ. δισκοπρίονο χειρός, φρέζα χειρός) ή ως βάση εργαλείων για επιτραπέζιες συσκευές (π.χ. βάση κοπής, βάση τρυπανιών, δισκοπρίονο κάθετης και πλάγιας κοπής). – Προσέξτε ώστε να μη στερεώσετε με πολύ μεγάλη δύναμη συγκράτησης τα εύθραυστα υλικά. Υπάρχει κίνδυνος θραυσμάτων! – Πριν από την αναδίπλωση του πάγκου, βεβαιωθείτε ότι τακτοποιήσατε τα στηρίγματα εργαλείων του πάγκου, έτσι ώστε να μην πέσουν τα εργαλεία που στηρίζονται και να μην προκληθεί ζημιά στον πάγκο. – Προσέξτε ώστε να μην συνθλίψετε τα χέρια σας κατά την αναδίπλωση και επέκταση του πάγκου. ΠΡΟΒΛΕΠΌΜΕΝΗ ΧΡΉΣΗ Χρησιμοποιήστε το MASTER650 ERGO για την ακόλουθη χρήση: – ως πάγκο εργασίας και στήριξης για την επεξεργασία τεμαχίων (π.χ. διάτρηση, λείανση κ.λπ). – για τη σύσφιξη τεμαχίων εργασίας ανάμεσα στις πλάκες του πάγκου – για τη σύσφιξη μεγαλύτερων τεμαχίων εργασίας με πρόσθετες μονταρισμένες στον πάγκο σιαγόνες σύσφιξης από πλαστικό. ΠΡΟΒΛΈΨΙΜΗ ΚΑΚΉ ΧΡΉΣΗ Μια άλλη χρήση εκτός από αυτή που περιγράφεται στο κεφάλαιο Προβλεπόμενη χρήση θεωρείται ως λογικά προβλέψιμη κακή χρήση και εδώ ανήκει π.χ.: – η μη τήρηση των υποδείξεων ασφαλείας για αυτό το προϊόν ή για το μονταρισμένο εργαλείο. – η χρήση ως πάγκος εργαλείων ή βάση εργαλείων. – η χρήση ως πλατφόρμα εργασίας ή κάθισμα. – καταπόνηση με περισσότερα από 120kg. – η στερέωση μακριών τεμαχίων εργασίας που προεξέχουν από τη μία πλευρά χωρίς κατάλληλη στήριξη, με αποτέλεσμα το προς τα έξω μετατοπισμένο κέντρο βάρους να μπορεί να προκαλέσει την ανατροπή του πάγκου εργασίας. Ο κατασκευαστής δεν αναλαμβάνει καμία ευθύνη για υλικές ζημιές και/ή σωματικές βλάβες που απορρέουν από λογικά προβλέψιμη κακή χρήση και από την μη τήρηση των οδηγιών χρήσης. ΕΠΙΣΚΌΠΗΣΗ ΠΡΟΪΌΝΤΟΣ ΠΕΡΙΓΡΑΦΉ ΠΡΟΪΌΝΤΟΣ Το MASTER650 ERGO είναι ένας πάγκος εργασίας και στήριξης με δυνατότητα ρύθμισης ύψους. Μπορεί να χρησιμοποιηθεί ως πάγκος εργασίας για την επεξεργασία τεμαχίων (π.χ. διάτρηση, λείανση κ.λπ). Στον πάγκο εργασίας μπορούν να στερεωθούν διάφορα τεμάχια ανάμεσα στις πλάκες του πάγκου. Με τους πρόσθετους σιαγόνες σύσφιξης από πλαστικό μπορούν να στερεωθούν μεγαλύτερα τεμάχια εργασίας. Ο πάγκος εργασίας μπορεί να ρυθμιστεί ως προς το ύψος μεταξύ 780-950mm αδιαβάθμητα. Η πλάκα πάγκου μπορεί να περιστραφεί μεταβλητά σε μία κλίση από 0°-μεγ.65°. Το μέγιστο φορτίο είναι 120kg.

Αποσυσκευάστε το MASTER650 ERGO από το χαρτόνι και ελέγξτε εάν περιέχονται όλα τα εικονιζόμενα εξαρτήματα (Εικ.1). ΤΕΧΝΙΚΆ ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ Διαστάσεις σε συναρμολογημένη κατάσταση (πλάτος x βάθος x ύψος): 650 x 720 x 780 - 950mm Διαστάσεις αναδιπλωμένος (πλάτος x βάθος x ύψος): 650 x 180 x 1060mm Κλίση επάνω τμήματος πάγκου: 0° - 65° Περιοχή συγκράτησης μεταξύ των πλακών του πάγκου εργασίας: 110mm Περιοχή συγκράτησης μεταξύ των σιαγόνων συγκράτησης από πλαστικό: 410mm Περιοχή συγκράτησης για μακριά αντικείμενα που στερεώνονται στο δάπεδο (Εικ.8):

Διάμετρος διάτρησης των οπών συγκράτησης: 20,2mm Φέρουσα ικανότητα: 120kg Βάρος: 13,1kg ΣΥΝΑΡΜΟΛΌΓΗΣΗ ΕΡΓΑΛΕΊΑ ΣΥΝΑΡΜΟΛΌΓΗΣΗΣ Απαιτείται το ακόλουθο εργαλείο συναρμολόγησης (δεν περιλαμβάνεται στα παραδοτέα): Κλειδί Άλλεν: SW4 + SW5

SW10 + SW13 ΣΥΝΑΡΜΟΛΌΓΗΣΗ

Κίνδυνος σύνθλιψης για δάκτυλα και χέρια κατά τη συναρμολόγηση Κατά τη συναρμολόγηση κινητών μερών μπορεί να προκληθούν κινήσεις ψαλιδιού, ειδικότερα όταν δεν είναι ακόμα συναρμολογημένες οι βίδες λαβής που ασφαλίζουν. Κατά τη συναρμολόγηση προσέξτε τα χέρια σας καθώς και τα επιλεγμένα σημεία συγκράτησης. Ζητήστε βοήθεια και από άλλο ένα

Το επάνω τμήμα του πάγκου είναι προσυναρμολογημένο, το κάτω τμήμα πρέπει να συναρμογηθεί πλήρως. Τοποθετήστε το δεξί και το αριστερό πόδι στήριξης σε μια επίπεδη, καθαρή

Κατά το βίδωμα των ραγών βάσης προσέξτε τη σωστή κατεύθυνση: η μεγαλύτερη σε μήκος κεκαμένη ακμή πρέπει να βρίσκεται επάνω (Εικ.2.1). 65Ανοίξτε τα δύο πόδια στήριξης και τοποθετήστε τις δύο ράγες ανάμεσα στα πόδια στήριξης. Βεβαιωθείτε ότι το προεξέχον επίπεδο ελατήριο του δεξιού ποδιού στήριξης βρίσκεται εσωτερικά. Βιδώστε τις βίδες και τα παξιμάδια με το χέρι, το σφίξιμό τους θα γίνει σε μεταγενέστερο χρόνο (Εικ.2.1 και Εικ.2.2). Τοποθετήστε τη ράβδο εργαλείων ανάμεσα στα πόδια στήριξης.

Κατά το βίδωμα της ράβδου εργαλείων προσέξτε να είναι σωστή η κατεύθυνση. Το λογότυπο wolfcraft πρέπει να δείχνει προς τα εμπρός (προς τα αριστερά στο Εικ.2.1). Τοποθετήστε τον αποσβεστήρα ποδιού κάτω από τα πόδια στήριξης. Κατά τη διαδικασία αυτή λάβετε υπόψη το ασύμμετρο σχήμα των αποσβεστήρων ποδιού και τοποθετήστε τους όπως στην εικόνα (Εικ.2.3).

Κατά την εισαγωγή των τηλεσκοπικών σωλήνων προσέξτε να είναι σωστή η κατεύθυνση. Ο τηλεσκοπικός σωλήνας με τη μεγάλη τετράγωνη οπή πρέπει να τοποθετηθεί στη δεξιά πλευρά (Εικ.2.4). Εισαγάγετε τους δύο τηλεσκοπικούς σωλήνες από επάνω στα ανοίγματα των ποδιών στήριξης (Εικ.2.4). Τοποθετήστε αριστερά και δεξιά από τους τηλεσκοπικούς σωλήνες από μία βίδα λαβής και σφίξτε την (Εικ.2.5. Βιδώστε από ένα εξάρτημα περιστροφής αριστερά και δεξιά με τις εικονιζόμενες βίδες, ροδέλες και παξιμάδια στους δύο τηλεσκοπικούς σωλήνες. Φροντίστε κατά το βίδωμα τα ανοίγματα των εξαρτημάτων περιστροφής να δείχνουν προς το λογότυπο wolfcraft (Εικ.2.6). Στη συνέχεια τοποθετήστε τις βίδες λαβής, τις βίδες και τη ροδέλα. Προσέξτε ταυτόχρονα ώστε να έχει τη σωστή κατεύθυνση το ανάγλυφο στη ροδέλα (Εικ.2.7). Σφίξτε όλες τις βίδες, τις οποίες προηγουμένως βιδώσατε με το χέρι, με το εργαλείο (Εικ.2.8. Τοποθετήστε το επάνω τμήμα του πάγκου ανάποδα σε ένα τραπέζι και τοποθετήστε τις λαβές στα δύο χερούλια με τις αντίστοιχες βίδες και ροδέλες (Εικ.2.9).

Κίνδυνος τραυματισμού κατά τη συναρμολόγηση από πτώση του επάνω τμήματος του πάγκου! Το τοποθετημένο επάνω τμήμα του πάγκου δεν στέκεται αυτόνομα στο κάτω τμήμα του πάγκου. Μετά την τοποθέτηση και μέχρι το τελικό σφίξιμο των βιδών, φροντίστε πάντα να κρατάτε το επάνω τμήμα του πάγκου! Τοποθετήστε το επάνω τμήμα του πάγκου στο κάτω τμήμα του πάγκου. Βεβαιωθείτε ότι οι εγκοπές του επάνω τμήματος του πάγκου πιάνουν στα ελατήρια του εξαρτήματος περιστροφής. Τοποθετήστε τις βίδες και τα παξιμάδια και βιδώστε το επάνω τμήμα του πάγκου με το κάτω τμήμα του πάγκου (Εικ.2.10).

ΑΝΑΔΊΠΛΩΣΗ ΤΟΥ ΠΆΓΚΟΥ Αναδιπλώστε τον πάγκο ως εξής: Τοποθετήστε ενδεχομένως το ένθετο ανάμεσα στις πλάκες του πάγκου και στερεώστε το καλά (Εικ.3.1). Ελέγξτε τη ρύθμιση του ύψους και ρυθμίστε το στην κατώτερη θέση. Σφίξτε καλά τις δύο βίδες λαβής για τη ρύθμιση του ύψους (Εικ.3.2). Λύστε αριστερά και δεξιά τις δύο επάνω βίδες λαβής στο εξάρτημα περιστροφής και περιστρέψτε το επάνω τμήμα του πάγκου ως το τέρμα. Για τη στερέωση του επάνω τμήματος του πάγκου σφίξτε πάλι καλά τις δύο επάνω βίδες λαβής (Εικ.3.3). Γείρετε τώρα τον πάγκο ελαφρώς στους πίσω αποσβεστήρες ποδιών και κλείστε ως το τέρμα το μπροστινό τμήμα βάσης (Εικ.3.4). Ο πάγκος μπορεί να μεταφερθεί με το ένα χέρι πιάνοντας στο κέντρο της εσοχής της πλάκας του πάγκου ή κρατώντας τον από τη ράβδο μεταφοράς του πλαισίου (Εικ.3.5). Για την αποθήκευση, στηρίξτε τον πάγκο λοξά σε έναν τοίχο για να μην μπορεί να πέσει (Εικ.3.6). ΈΚΤΑΣΗ ΤΟΥ ΠΆΓΚΟΥ

Κίνδυνος τραυματισμού από μη ελεγχόμενη κίνηση του πάγκου εργασίας Αν τα τμήματα βάσης του πάγκου εργασίας δεν είναι εντελώς ανοιχτά, μπορεί κατά την εργασία να προκληθούν μη ελεγχόμενες κινήσεις του πάγκου. Πριν από κάθε εργασία ελέγχετε εάν τα τμήματα βάσης είναι τελείως ανοιχτά και εάν ο πάγκος εργασίας στέκεται σταθερά. Ανοίξτε τον πάγκο ως εξής: Βεβαιωθείτε ότι και οι τέσσερις βίδες λαβής (ρύθμιση ύψους και γωνίας) είναι σφιγμένες καλά. Ανοίξτε τα τμήματα βάσης ως το τέρμα και στηρίξτε τον πάγκο και στα δύο τμήματα βάσης (Εικ.4.1). Λύστε αριστερά και δεξιά τις δύο βίδες λαβής στο εξάρτημα περιστροφής και περιστρέψτε το επάνω τμήμα του πάγκου στην οριζόντια θέση (Εικ.4.2). Στερεώστε το πάνω τμήμα του πάγκου σφίγγοντας και πάλι καλά τις δύο βίδες λαβής. Βεβαιωθείτε στη συνέχεια ότι ο πάγκος στέκεται σταθερά, με ασφάλεια (Εικ.4.3). ΡΎΘΜΙΣΗ ΎΨΟΥΣ ΤΟΥ ΠΆΓΚΟΥ

Κίνδυνος τραυματισμού από μη ελεγχόμενη κίνηση του πάγκου εργασίας Αν οι βίδες λαβής για ρύθμιση του ύψους δεν είναι σφιγμένες καλά, ενδέχεται ενώ εργάζεστε να πέσει το επάνω τμήμα του πάγκου. Πριν από κάθε εργασία καθώς και μετά από κάθε ρύθμιση του ύψους εργασίας, βεβαιωθείτε ότι οι βίδες λαβής της ρύθμισης ύψους είναι σφιγμένες καλά, έτσι ώστε το επάνω τμήμα του πάγκου να είναι στερεωμένο με ασφάλεια. Έχετε τη δυνατότητα να ρυθμίσετε αδιαβάθμητα το ύψος εργασίας από 780 - 950mm. Ενεργήστε ως εξής: Βεβαιωθείτε ότι και οι δύο βίδες λαβής για τη μετακίνηση της επιφάνειας εργασίας προς τα κάτω μέσω του εξαρτήματος περιστροφής είναι καλά σφιγμένες. Λύστε τις δύο κάτω βίδες λαβής κρατώντας ταυτόχρονα τον πάγκο (Εικ.5.1). Μετακινήστε το επάνω τμήμα του πάγκου προς τα επάνω ή προς τα κάτω μέχρι να πετύχετε το επιθυμητό ύψος (Εικ.5.2). Σφίγξτε πάλι καλά τις δύο βίδες λαβής (Εικ.5.3). ΠΕΡΙΣΤΡΟΦΉ ΤΗΣ ΠΛΆΚΑΣ ΠΆΓΚΟΥ

Κίνδυνος τραυματισμού από πτώση εργαλείου ή τεμαχίου εργασίας Πριν από την περιστροφή της πλάκας πάγκου θα πρέπει να απομακρυνθούν από τον πάγκο όλα τα προσαρτημένα εργαλεία και τεμάχια.

Κίνδυνος τραυματισμού από μη ελεγχόμενη κίνηση του πάγκου εργασίας Αν οι βίδες λαβής στον πάγκο εργασίας δεν είναι σφιγμένες καλά, ενδέχεται ενώ εργάζεστε να αναδιπλωθεί το πάνω τμήμα του πάγκου. Πριν από κάθε εργασία ή μετά από κάθε ρύθμιση της γωνίας εργασίας, βεβαιωθείτε ότι και οι δύο βίδες λαβής είναι σφιγμένες καλά έτσι ώστε να μην μπορεί να αναδιπλωθεί το πάνω τμήμα του πάγκου.

Κίνδυνος τραυματισμού από μη ελεγχόμενη κίνηση του πάγκου εργασίας Αν επεξεργάζεστε βαριά τεμάχια σε κεκλιμένη πλάκα πάγκου, υπάρχει περίπτωση ο πάγκος εργασίας να ανατραπεί προς τα εμπρός. Τοποθετείτε τα βαριά τεμάχια κατά το δυνατόν στο κέντρο της πλάκας του πάγκου. Η πλάκα πάγκου μπορεί να περιστραφεί σε μία κλίση από 0°-65°. Για αυτό θα πρέπει να προχωρήσετε ως εξής: Βεβαιωθείτε ότι και οι δύο βίδες λαβής για τη ρύθμιση του ύψους είναι σφιγμένες καλά, έτσι ώστε ο πάγκος να μην μπορεί να μετακινηθεί ως προς το ύψος. Λύστε αριστερά και δεξιά τις δύο βίδες λαβής στο εξάρτημα περιστροφής και περιστρέψτε το επάνω τμήμα του πάγκου στην επιθυμητή θέση (Εικ.6.1 και Εικ.6.2). Για τη στερέωση του επάνω τμήματος του πάγκου σφίξτε καλά και πάλι τις δύο βίδες λαβής (Εικ.6.3). 66ΛΕΙΤΟΥΡΓΊΕΣ ΧΕΙΡΙΣΜΟΎ

Κίνδυνος τραυματισμού από μη ελεγχόμενη κίνηση του πάγκου εργασίας Αν οι βίδες λαβής της ρύθμισης ύψους ή γωνίας δεν είναι σφιγμένες, μπορεί ενώ εργάζεστε να κινηθεί ανεξέλεγκτα ο πάγκος εργασίας. Πριν από κάθε εργασία ελέγχετε εάν οι βίδες λαβής είναι καλά σφιγμένες, έτσι ώστε το επάνω τμήμα του πάγκου να είναι στερεωμένο με ασφάλεια. Η επιφάνεια εργασίας του Master 650 ERGO μπορεί να ρυθμιστεί σε δύο μεγέθη. Ανάλογα με τις ανάγκες μπορείτε να τοποθετήσετε το ένθετο στην πλάκα εργασίας ή να το αφαιρέσετε από την πλάκα εργασίας. ΣΎΣΦΙΞΗ ΤΕΜΑΧΊΩΝ ΕΡΓΑΣΊΑΣ Με τις σιαγόνες σύσφιξης από πλαστικό που περιλαμβάνονται στα παραδοτέα σας προσφέρονται πολλές δυνατότητες συγκράτησης και στήριξης των τεμαχίων

Για να στερεώσετε τα τεμάχια εργασίας αφαιρέστε το ένθετο από το επάνω τμήμα του πάγκου (Εικ.7). Για να στερεώσετε ένα τεμάχιο εργασίας, τοποθετήστε εφόσον απαιτείται τις σιαγόνες σύσφιξης στις πλάκες του πάγκου εργασίας και τοποθετήστε το τεμάχιο εργασίας ανάμεσα στις πλάκες του πάγκου εργασίας ή τις σιαγόνες σύσφιξης. Περιστρέψτε δεξιόστροφα τα δύο χερούλια για να συγκρατήσετε το τεμάχιο. Για το λύσιμο του τεμαχίου εργασίας περιστρέψτε αριστερόστροφα τα δύο χερούλια (Εικ.7). ΣΥΝΤΉΡΗΣΗ ΚΑΙ ΚΑΘΑΡΙΣΜΌΣ – Καθαρίζετε τον πάγκο εργασίας και σύσφιξης με ένα στεγνό πανί μετά από κάθε εργασία. – Για να λειτουργεί απρόσκοπτα η ρύθμιση ύψους, καθαρίζετε τακτικά τους δύο τηλεσκοπικούς σωλήνες. Βρέξτε ένα πανάκι με λίγο λάδι και τρίψτε με αυτό τους τηλεσκοπικούς σωλήνες. – Μη χρησιμοποιείτε καυστικά ή/και λειαντικά απορρυπαντικά και διαλύτες. ΑΠΟΣΥΝΑΡΜΟΛΌΓΗΣΗ ΚΑΙ ΑΠΌΡΡΙΨΗ Να απορρίπτετε τα υλικά συσκευασίας πάντα κατά περιβαλλοντικά ορθό τρόπο και σε περίπτωση απόρριψης του MASTER 650 ERGO φροντίστε επίσης να τηρείτε τις τοπικές διατάξεις διάθεσης απορριμμάτων. ΔΙΑΤΆΞΕΙΣ ΕΓΓΎΗΣΗΣ Αγαπητοί χρήστες οικιακών εργαλείων, αγοράσατε ένα προϊόν υψηλής ποιότητας της wolfcraft το οποίο θα σας προσφέρει μεγάλη ευχαρίστηση με τις εργασίες στο σπίτι. Τα προϊόντα wolfcraft ανταποκρίνονται στις υψηλές τεχνικές προδιαγραφές και πριν φτάσουν στο εμπόριο, έχουν περάσει από εντατικές φάσεις εξέλιξης και δοκιμών. Στο στάδιο παραγωγής, οι συνεχείς έλεγχοι και τακτικές δοκιμές διασφαλίζουν τις υψηλές προδιαγραφές ποιότητας. Οι τεχνολογικές εξελίξεις και οι αξιόπιστοι έλεγχοι ποιότητας σάς δίνουν τη σιγουριά ότι έχετε κάνει τη σωστή επιλογή αγοράς. Για το προϊόν wolfcraft που προμηθευτήκατε παρέχουμε 10 χρόνια εγγύηση από την ημερομηνία αγοράς για αποκλειστική χρήση από ερασιτέχνες μάστορες. Η εγγύηση καλύπτει μόνο τις ζημιές που προκαλούνται στο αντικείμενο αγοράς και μόνο αυτές που οφείλονται σε σφάλματα υλικού και κατασκευής. Η εγγύηση δεν καλύπτει τις ζημιές και τις φθορές που θα προκληθούν λόγω λανθασμένης χρήσης ή ανεπαρκούς συντήρησης. Επιπροσθέτως, η εγγύηση δεν καλύπτει τις συνηθισμένες φθορές από τη φυσιολογική χρήση, καθώς και ελαττώματα και ζημιές τις οποίες ο πελάτης γνώριζε κατά τη σύναψη του συμβολαίου. Οι αξιώσεις εγγύησης μπορούν να εγερθούν μόνο με την επίδειξη του τιμολογίου/της απόδειξης αγοράς. Η εγγύηση που παρέχεται από την wolfcraft δεν περιορίζει τα νόμιμα δικαιώματά σας ως καταναλωτή (μετέπειτα αποκατάσταση, υπαναχώρηση ή μείωση, αποζημίωση για φθορές ή δαπάνες). Οι αξιώσεις εγγύησης πρέπει να απευθύνονται στην: wolfcraft GmbH Wolffstraße 1 56746 Kempenich Germany 67TR ÖNEMLİ - DAHA SONRA KULLANMAK ÜZERE SAKLAYIN - ÖZENLE OKUYUN
