ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ WWP 45 Kärcher

-päästöt EU:n asetuksen 2016/1628 Euro V mittausmenettelyn mukaisesti Moottori g/kWh 790 Chairman of the Board of ManagementDirector Regulatory Affairs & Certification H. Jenner S. Reiser42 Ελληνικά Περιεχόμενα Γενικές υποδείξεις Πριν από την πρώτη χρήση της συσκευής, διαβάστε αυτές τις γνήσιες οδηγίες χρήσης καθώς και τις συνοδευτικές υποδείξεις ασφαλείας. Εφαρμόζετε αυτές τις οδηγίες. Φυλάξτε τα δύο βιβλιαράκια για μεταγενέστερη χρήση ή για τον επόμενο ιδιοκτήτη. Προβλεπόμενη χρήση Αυτή η αντλία ακάθαρτου νερού δεν επιτρέπεται να λειτουργεί σε κλειστούς χώρους. Είναι εγκεκριμένη μόνο για λειτουργία σε ανοικτούς χώρους. Αυτή η αντλία ακάθαρτου νερού δεν έχει έγκριση για χρήση στον τομέα τροφίμων. Με την αντλία επιτρέπεται η άντληση μόνο γλυκού

Η χρήση για εύφλεκτα υλικά όπως βενζίνη, πετρέλαιο

ή θέρμανσης απαγορεύεται ένεκα του κινδύνου πυρκαγιάς και έκρηξης. Από την άντληση αλμυρού νερού, οξέων και άλλων έντονα διαβρωτικών ουσιών μπορεί να προκληθεί ζημιά στην αντλία. Αυτή η αντλία ακάθαρτου νερού στην κατάσταση που παραδίδεται προορίζεται για χρήση σε μέγιστο υψόμετρο 1500 m. Από το τμήμα εξυπηρέτησης πελατών μπορεί να ρυθμιστεί για λειτουργία σε μεγαλύτερο υψόμετρο. Αν μια συσκευή που ρυθμίστηκε για λειτουργία σε μεγαλύτερο υψόμετρο χρησιμοποιηθεί πιο χαμηλά, το μοτέρ μπορεί να καταστραφεί λόγω υπερθέρμανσης. Προστασία του περιβάλλοντος Τα υλικά συσκευασίας είναι ανακυκλώσιμα. Απορρίπτετε τις συσκευασίες με περιβαλλοντικά ορθό τρόπο. Οι ηλεκτρικές και ηλεκτρονικές συσκευές περιέχουν πολύτιμα ανακυκλώσιμα υλικά και, συχνά, εξαρτήματα όπως μπαταρίες απλές, επαναφορτιζόμενες ή λάδια, τα οποία σε περίπτωση λανθασμένης χρήσης ή απόρριψης μπορούν να θέσουν σε κίνδυνο την ανθρώπινη υγεία και το περιβάλλον. Ωστόσο, αυτά τα συστατικά είναι απαραίτητα για τη σωστή λειτουργία της συσκευής. Οι συσκευές που φέρουν αυτό το σύμβολο δεν επιτρέπεται να απορρίπτονται μαζί με τα οικιακά απορρίμματα. Υποδείξεις σχετικά με συστατικά (REACH) Ενημερωμένες πληροφορίες σχετικά με τα συστατικά είναι διαθέσιμες στη διεύθυνση: www.kaercher.com/ REACH Παρελκόμενα και ανταλλακτικά Χρησιμοποιείτε μόνο γνήσια παρελκόμενα και γνήσια ανταλλακτικά, καθώς αυτά εγγυώνται την ασφαλή και απρόσκοπτη λειτουργία της συσκευής. Πληροφορίες σχετικά με τα παρελκόμενα και τα ανταλλακτικά θα βρείτε στη διεύθυνση www.kaercher.com. Παραδοτέος εξοπλισμός Κατά την αφαίρεση από τη συσκευασία ελέγξτε την πληρότητα των περιεχομένων. Σε περίπτωση που λείπουν παρελκόμενα ή έχουν προκληθεί ζημιές κατά τη μεταφορά, ενημερώστε τον προμηθευτή σας. Υποδείξεις ασφαλείας Διαβαθμίσεις κινδύνων

● Υπόδειξη άμεσου κινδύνου, ο οποίος οδηγεί σε σοβαρούς τραυματισμούς ή θάνατο. 몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ ● Υπόδειξη πιθανώς επικίνδυνης κατάστασης, η οποία μπορεί να οδηγήσει σε σοβαρούς τραυματισμούς ή

● Υπόδειξη πιθανώς επικίνδυνης κατάστασης, η οποία μπορεί να οδηγήσει σε ελαφρείς τραυματισμούς.

● Υπόδειξη πιθανώς επικίνδυνης κατάστασης, η οποία μπορεί να οδηγήσει σε υλικές ζημίες. Υποδείξεις ασφαλείας

● Κίνδυνος τραυματισμού. Αυτή η συσκευή δεν επιτρέπεται να χρησιμοποιείται από άτομα με περιορισμένες σωματικές, αισθητηριακές ή νοητικές ικανότητες καθώς ούτε και από άτομα χωρίς εμπειρία ή

Επιβλέπετε τα παιδιά, ώστε να είστε βέβαιοι ότι δεν παίζουν με τη συσκευή.

παιδιά και τα νεαρά άτομα δεν επιτρέπεται να χρησιμοποιήσουν τη συσκευή. ● Κίνδυνος έκρηξης. Ποτέ μην λειτουργείτε το μηχάνημα σε χώρους με κίνδυνο εκρήξεων. Αν η συσκευή χρησιμοποιείται σε επικίνδυνους χώρους (π.χ. σε πρατήρια καυσίμων) τηρείτε τους ανάλογους κανονισμούς ασφαλείας. Χρησιμοποιείτε μόνο το καύσιμο που αναγράφεται στις οδηγίες χρήσης

Πραγματοποιείτε ανεφοδιασμό, μόνο με τον κινητήρα σβηστό. Μην πραγματοποιείτε ανεφοδιασμό σε κλειστούς

Απαγορεύεται το κάπνισμα και οι ανοικτές εστίες. Κατά την προσθήκη καυσίμου, φροντίστε να μην πέσει καύσιμο πάνω σε καυτές επιφάνειες. Μετά από τον ανεφοδιασμό, κλείστε την τάπα του ρεζερβουάρ καυσίμου. Μην χρησιμοποιείτε τη συσκευή, όταν έχει χυθεί καύσιμο. Τοποθετήστε τη συσκευή σε άλλο μέρος και αποφύγετε τη δημιουργία

Να φυλάσσετε το καύσιμο μόνο σε εγκεκριμένα δοχεία. Ποτέ μην φυλάσσετε τα καύσιμα κοντά σε φωτιά ή σε συσκευές που παράγουν σπινθήρες ή έχουν φλόγιστρο (π.χ. κλίβανος, λέβητας ή θερμοσίφωνας). Μην ψεκάζετε βοηθητικό σπρέι εκκίνησης στο φίλτρο

● Κίνδυνος πυρκαγιάς. Μεταξύ εύφλεκτων αντικειμένων και του σιγαστήρα να τηρείτε μια μέση απόσταση 2 m. Μην τοποθετείτε τη συσκευή σε επιφάνειες από ξύλο, θάμνους ή χόρτα, εκτός αν η εξάτμιση διαθέτει πλέγμα προφύλαξης από σπινθήρες. Αφαιρέστε χόρτα και βρομιές από τα πτερύγια ψύξης. Μην χρησιμοποιείτε τη συσκευή, εάν το σύστημα καυσίμου φέρει ζημιές ή παρουσιάζει διαρροές. Να ελέγχετε τακτικά το σύστημα

• Πριν από την αποθήκευση σε κλειστούς χώρους αφήστε τη συσκευή να κρυώσει. Κίνδυνος από ηλεκτροπληξία Μην αγγίζετε το μπουζί ούτε το μπουζοκαλώδιο, όταν ο κινητήρας είναι σε λειτουργία. Γενικές υποδείξεις p. 42

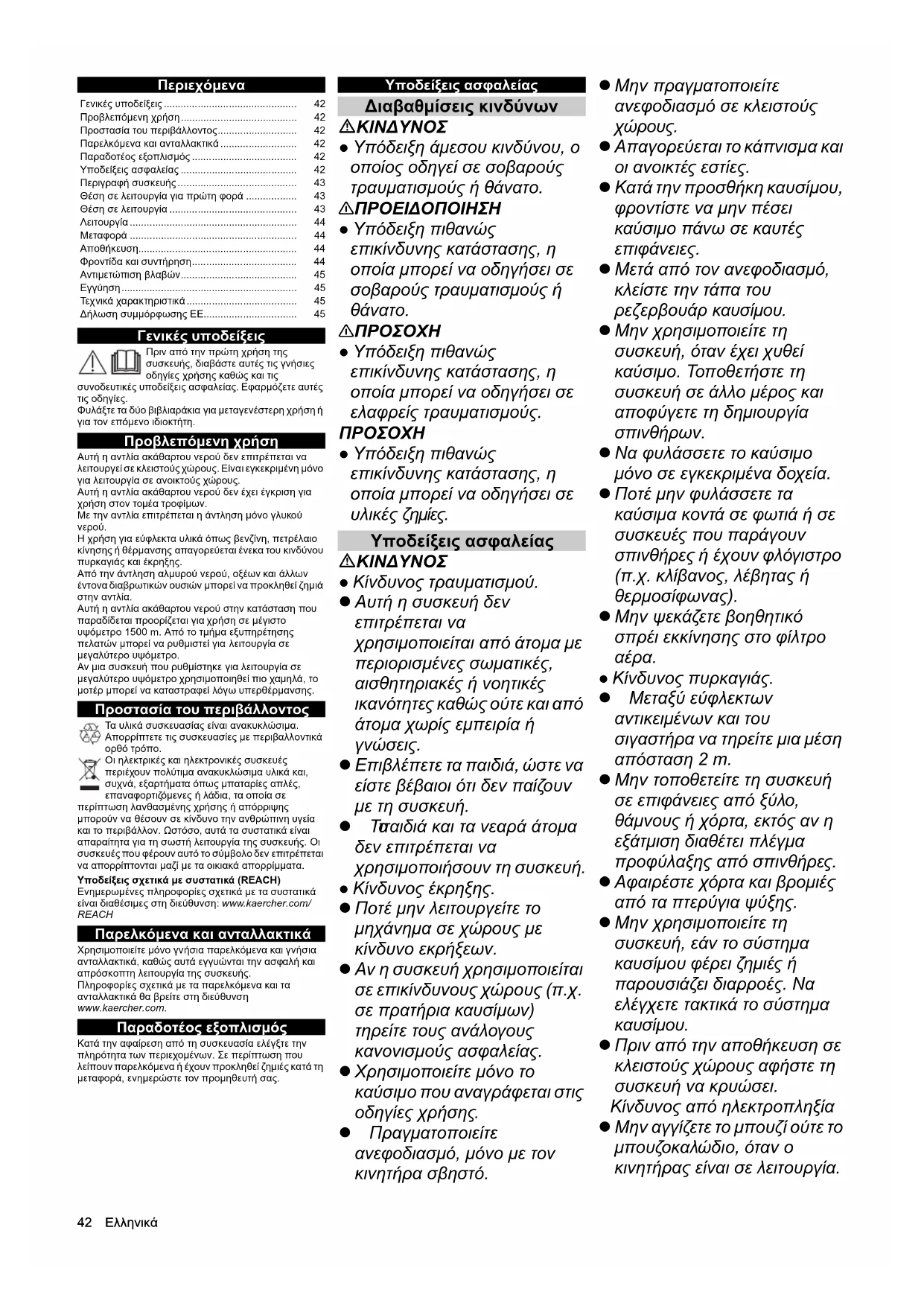

• Προβλεπόμενη χρήση p. 42
• Προστασία του περιβάλλοντος p. 42
• Παρελκόμενα και ανταλλακτικά p. 42
• Παραδοτέος εξοπλισμός p. 42
• Υποδείξεις ασφαλείας p. 42
• Περιγραφή συσκευής p. 43
• Θέση σε λειτουργία για πρώτη φορά p. 43
• Θέση σε λειτουργία p. 43
• Λειτουργία p. 44
• Μεταφορά p. 44
• Αποθήκευση p. 44
• Φροντίδα και συντήρηση p. 44
• Αντιμετώπιση βλαβών p. 45
• Εγγύηση p. 45
• Τεχνικά χαρακτηριστικά p. 45
• Δήλωση συμμόρφωσης EΕ Ελληνικά 43 몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ ● Κίνδυνος για την υγεία Τα καυσαέρια είναι δηλητηριώδη. Μην εισπνέετε καυσαέρια. Ποτέ μην λειτουργείτε το μηχάνημα σε κλειστούς χώρους. Διασφαλίστε τον επαρκή αερισμό και την απομάκρυνση των καυσαερίων. Βεβαιωθείτε πως δεν εκπέμπονται καυσαέρια κοντά στις εισόδους αέρα. Αποφεύγετε τις επανειλημμένες ή παρατεταμένες επαφές καυσίμου ή λαδιού κινητήρα p. 45

την επιδερμίδα και μην εισπνέετε ατμούς καυσίμου.

● Κίνδυνος εγκαυμάτων Μην αγγίζετε καθόλου καυτά εξαρτήματα, όπως σιγαστήρες, κύλινδροι ή πτερύγια ψύξης. Κίνδυνος βλάβης στα όργανα

Μην χρησιμοποιείτε τη συσκευή χωρίς σιγαστήρα. Ελέγχετε τακτικά τον σιγαστήρα και αντικαταστήστε τον, αν είναι ελαττωματικός.

● Κίνδυνος πρόκλησης ζημιάς Να χρησιμοποιείτε μόνο αυθεντικά ανταλλακτικά του κατασκευαστή. Παλιά καύσιμα μπορούν να δημιουργήσουν ιζήματα στο καρμπιρατέρ και να επηρεάσουν την απόδοση του κινητήρα. Να χρησιμοποιείτε μόνο νέο καύσιμο. Μην ρυθμίζετε ελατήρια ή μοχλικά συστήματα, που μπορούν να προκαλέσουν αύξηση των στροφών

Ποτέ μην χρησιμοποιείτε τη συσκευή με βγαλμένο το φίλτρο αέρα. Μην τραβάτε το σχοινί εκκίνησης, όταν λειτουργεί ο

Φροντίστε για επαρκή αερισμό, ώστε να μην υπερθερμαίνεται η συσκευή. Σε περίπτωση εμφάνισης παγετού αφαιρέστε το νερό από την αντλία. Σύμβολα επάνω στη συσκευή 몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος έκρηξης, κίνδυνος πυρκαγιάς. Σε περίπτωση λανθασμένης χρήσης η βενζίνη μπορεί να προκαλέσει πυρκαγιές και εκρήξεις. Πριν από την πρώτη χρήση της συσκευής διαβάστε αυτές τις οδηγίες χρήσης. Μην χρησιμοποιείτε τη συσκευή σε κλειστούς ή σε ημίκλειστους χώρους. Πριν από τον ανεφοδιασμό καυσίμου να σβήνετε τον Γεμίζετε με βενζίνη μέχρι 16 mm κάτω από το πάνω χείλος του ρεζερβουάρ, ώστε να υπάρχει χώρος για τη διαστολή του καυσίμου. 몇ΠΡΟΣΟΧΗΚαυτή επιφάνεια Κατά τη λειτουργία η εξάτμιση της συσκευής θερμαίνεται πολύ και μπορεί να προκαλέσει εγκαύματα. Αποφεύγετε την επαφή με την εξάτμιση. 몇ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος βλάβης των οργάνων ακοής και τραυματισμού των ματιών.

τη χρήση της συσκευής να φοράτε προστατευτικά γυαλιά και ωτοασπίδες.

Περιγραφή συσκευής Τα σχήματα υπάρχουν στην αναδιπλούμενη σελίδα Εικόνα A1 Διακόπτης συσκευής 2 Εκκινητής με σχοινί 3 Φίλτρο αέρα4 Άνοιγμα πλήρωσης 5 Καπάκι ρεζερβουάρ καυσίμου 6 Ρεζερβουάρ καυσίμου 7 Δείκτης στάθμης λαδιού 8 Τάπα εκροής λαδιού 9 Έξοδος10 Στόμιο αναρρόφησης 11 Τάπα εκροής νερού 12 Πινακίδα τύπου13 Ρουμπινέτο καυσίμου14 Μοχλός τσοκ15 Μοχλός γκαζιού Σύμβολα επάνω στη συσκευή Κάθε 50 ώρες καθαρίζετε το φίλτρο αέρα, ή κάθε 10 ώρες σε περιβάλλον με σκόνη (βλ. «Φροντίδα και συντήρηση / Καθαρισμός φίλτρου αέρα»). Υπόδειξη για έλεγχο της στάθμης λαδιού.Μοχλός τσοκΜοχλός γκαζιού Θέση σε λειτουργία για πρώτη

1. Τοποθετ ή σ τ ε τη συσκευή οριζόντια.

2. Ξεβιδώστε τον δείκτη στάθμης λαδιού.

3. Προσθέστε το λάδι κινητήρα.

Υπόδειξη: Το λάδι κινητήρα δεν συμπεριλαμβάνεται στον εξοπλισμό που παραδίδεται μαζί με τη συσκευή. Οι ποσότητες και οι ποιότητες λαδιού αναγράφονται στο κεφάλαιο «Τεχνικά στοιχεία».

4. Σκουπίστε τον δείκτη στάθμης λαδιού.

5. Βάλτε τον δείκτη στάθμης λαδιού

μέσα μέχρι το τέρμα, αλλά μη τον βιδώσετε.

6. Βγάλτε έξω τον δείκτη στάθμης λαδιού. Η στάθμη

του λαδιού πρέπει να βρίσκεται στο σημειωμένο τμήμα στον δείκτη.

7. Αν η στάθμη του λαδιού είναι χαμηλή, συμπληρώστε

8. Βιδώστε και σφίξτε τον δείκτη στάθμης λαδιού.

Θέση σε λειτουργία Έλεγχος στάθμης λαδιού

1. Τοποθετ ή σ τ ε τη συσκευή οριζόντια.

2. Ξεβιδώστε τη ράβδο μέτρησης στάθμης λαδιού.

3. Καθαρίστε τη ράβδο μέτρησης στάθμης λαδιού.

4. Συνδέστε τη ράβδο μέτρησης στάθμης λαδιού μέχρι

το τέρμα, αλλά μη τη βιδώσετε.

5. Τραβήξτε τη ράβδο μέτρησης στάθμης λαδιού. Η

στάθμη του λαδιού πρέπει να βρίσκεται στο σημείο που έχει επισημανθεί στον

6. Αν η στάθμη του λαδιού είναι χαμηλή, συμπληρώστε

7. Γυρίστε προς τα μέσα και σφίξτε τη ράβδο μέτρησης

στάθμης λαδιού. Προσθήκη καυσίμου

1. Ξεβιδώστε το καπάκι του ρεζερβουάρ καυσίμου.

2. Προσθέστε βενζίνη μέχρι το κάτω χείλος του

3. Τοποθετ ή σ τ ε και σφίξτε το καπάκι του ρεζερβουάρ

Τοποθέτηση αντλίας Η παροχή της αντλίας εξαρτάται κατά πολύ από τις συνθήκες λειτουργίας. Η τήρηση των παρακάτω κανόνων συνεπάγεται την άριστη απόδοση. Η υψομετρική διαφορά μεταξύ επιφάνειας νερού και αντλίας πρέπει να είναι όσο πιο μικρή γίνεται. Τοποθετήστε την αντλία έτσι ώστε ο σωλήνας αναρρόφησης να είναι όσο πιο κοντός γίνεται.

Είναι καλύτερα να υπάρχει μακρύς σωλήνας κατάθλιψης και όχι μακρύς σωλήνας αναρρόφησης. Μην χρησιμοποιείτε μακριούς σωλήνες εφόσον δεν απαιτείται. Σύνδεση των ελαστικών σωλήνων

1. Σπρώξτε τον σφιγκτήρα στον σωλήνα

αναρρόφησης.Εικόνα B 1 Σωλήνας αναρρόφησης (δεν περιλαμβάνεται στη συσκευασία)2 Σφιγκτήρας σωλήνα3 Ρακόρ σωλήνα4 Παξιμάδι ρακόρ5 Ροδέλα στεγανοποίησης

2. Σπρώξτε το παξιμάδι στο ρακόρ σωλήνα.

3. Σπρώξτε τον σωλήνα αναρρόφησης στο ρακόρ.

4. Φέρτε τον σφιγκτήρα στη σωστή θέση και σφίξτε

5. Βάλτε μια ροδέλα στεγανοποίησης μεταξύ στομίου

αναρρόφησης και ρακόρ σωλήνα. Υπόδειξη: Ως σωλήνας αναρρόφησης πρέπει να χρησιμοποιείται ένας ενισχυμένος, ελαστικός σωλήνας κατάλληλος για υποπίεση.

ελαστικό σωλήνα με το στόμιο αναρρόφησης και σφίξτε το περικόχλιο-ρακόρ.

7. Στο άλλο άκρο του σωλήνα αναρρόφησης

τοποθετήστε το φίλτρο αναρρόφησης. Εικόνα C 1 Σωλήνας αναρρόφησης (δεν περιλαμβάνεται στη συσκευασία)2 Σφιγκτήρας σωλήνα3 Φίλτρο αναρρόφησης44 Ελληνικά

8. Εξοπλίστε τον ελαστικό σωλήνα πίεσης (δεν

περιλαμβάνεται στη συσκευασία) με ρακόρ, παξιμάδι ρακόρ και σφιγκτήρα.

9. Βάλτε μια ροδέλα στεγανοποίησης μεταξύ ρακόρ

10. Συνδέστε τον σωλήνα πίεσης με την έξοδο και

σφίξτε το περικόχλιο-ρακόρ.

Κίνδυνος πρόκλησης ζημιάς Αν η αντλία λειτουργήσει στεγνή, θα καταστραφούν τα λαστιχάκια στεγανοποίησης. Πριν την έναρξη χρήσης εξαερώστε την αντλία. Αν κατά λάθος η αντλία λειτουργήσει στεγνή, σταματήστε αμέσως το μοτέρ και αφήστε την αντλία να κρυώσει πριν αρχίσετε την εξαέρωση.

1. Ξεβιδώστε την τάπα της οπής πλήρωσης.

2. Γεμίστε την αντλία

3. Βιδώστε πάλι την πάπα στην οπή πλήρωσης και

Εκκίνηση μηχανήματος

1. Εξαερώστε την αντλία.

2. Ανοίξτε το ρουμπινέτο καυσίμου.

3. Σπρώξτε τον μοχλό του τσοκ προς τα αριστερά.

4. Σπρώξτε τον μοχλό γκαζιού περίπου 1/3 της

διαδρομής προς τα αριστερά.

5. Ρυθμίστε τον διακόπτη συσκευής στη θέση «I».

6. Τραβήξτε αργά το σχοινί εκκίνησης έως ότου να

νιώσετε έντονη αντίσταση και στη συνέχεια τραβήξτε με δύναμη

7. Επαναφέρετε αργά το σχοινί εκκίνησης.

Κίνδυνος πρόκλησης ζημιάς Αν το σχοινί επιστρέψει απότομα θα προκαλέσει ζημιά στη συσκευή. Επαναφέρετε αργά το σχοινί εκκίνησης.

8. Όταν ο κινητήρας ξεκινήσει σπρώξτε τον μοχλό τσοκ

9. Σπρώξτε τον μοχλό γκαζιού προς τα αριστερά μέχρι

τις στροφές που θέλετε. Η παροχή της

εξαρτάται από τον αριθμό στροφών.

10. Ελέγξτε τη λειτουργία της αντλίας. Η ξηρή λειτουργία

προκαλεί ζημιά στην αντλία. Αν η αντλία δεν αντλεί καθόλου νερό, σταματήστε τον κινητήρα και επαναλάβετε την εξαέρωση της αντλίας. Απενεργοποίηση συσκευής σε περίπτωση έκτακτης ανάγκης

1. Φέρτε τον διακόπτη της συσκευής στο «0».

Απενεργοποίηση συσκευής

1. Σπρώξτε τον μοχλό γκαζιού τέρμα δεξιά.

2. Φέρτε τον διακόπτη της συσκευής στο «0».

3. Κλείστε το ρουμπινέτο καυσίμου.

1. Ξεβιδώστε την τάπα εκροής νερού.

2. Αφήστε το νερό να τρέξει έξω από την αντλία.

3. Ξεβιδώστε την τάπα της οπής πλήρωσης.

4. Ξεπλύνετε την αντλία με καθαρό νερό.

5. Αφήστε το καθαρό νερό να τρέξει έξω.

6. Βιδώστε την τάπα στην οπή πλήρωσης και σφίξτε

7. Βιδώστε και σφίξτε την τάπα

Πριν από τη μεταφορά φέρτε τον διακόπτη της συσκευής στο «0». Πριν από τη μεταφόρτωση αφήστε τον κινητήρα να κρυώσει τουλάχιστον 15 λεπτά. Κατά τη μεταφορά κρατάτε τη συσκευή οριζόντια, ώστε να μην χυθεί καύσιμο. Κατά τη μεταφορά σε οχήματα ασφαλίστε τη συσκευή σύμφωνα με τις ισχύουσες οδηγίες έναντι κύλισης, ολίσθησης και ανατροπής. Κατά τη μεταφορά λάβετε υπόψη το βάρος της

Μη τήρηση των οδηγιών σχετικά με το βάρος Κίνδυνος τραυματισμού και πρόκλησης ζημιών Κατά την αποθήκευση προσέξτε το βάρος της συσκευής.

Κίνδυνος πρόκλησης ζημιάς Μην τοποθετείτε βαριά αντικείμενα πάνω στη συσκευή. Αποθηκεύετε τη συσκευή σε ξηρό χώρο χωρίς σκόνη. Καθαρισμός συσκευής Πριν από την αποθήκευση πρέπει να καθαρίσετε τη

1. Αφήστε τη συσκευή να κρυώσει για 1 ώρα, αν

προηγούμενα ήταν σε λειτουργία.

2. Ξεπλύνετε την αντλία με καθαρό νερό.

3. Πλύνετε τη συσκευή εξωτερικά με το χέρι με λίγο

4. Σκουπίστε όλες τις προσιτές επιφάνειες ώστε να

5. Ξεβιδώστε την τάπα εκροής νερού και αφήστε το

6. Βιδώστε και σφίξτε την τάπα εκροής νερού.

7. Λαδώστε ελαφρά τις επιφάνειες που

ευαίσθητες στη σκουριά.

8. Λιπάνετε τα όργανα χειρισμού με σπρέι σιλικόνης.

Διάρκεια αποθήκευσης 1...2 μήνες

1. Προσθέστε σταθεροποιητή βενζίνης στο

ρεζερβουάρ καυσίμου.

2. Γεμίστε το ρεζερβουάρ καυσίμου.

Διάρκεια αποθήκευσης 2...12 μήνες

1. Κλείστε το ρουμπινέτο καυσίμου.

2. Τοποθετήστε ένα κενό δοχείο κάτω από το

καρμπιρατέρ. Εικόνα D 1 Καρμπιρατέρ 2 Τάπα εκροής

3. Ξεβιδώστε την τάπα εκροής.

4. Συλλέξτε το καύσιμο μέσα στο δοχείο.

5. Βιδώστε και σφίξτε την τάπα εκροής.

6. Αδειάστε την κούπα ιζημάτων (βλ. κεφάλαιο

«Φροντίδα και συντήρηση / Καθαρισμός κούπας ιζημάτων»). Διάρκεια αποθήκευσης πάνω από 12 μήνες

1. Ξεβιδώστε το μπουζί.

Προσθέστε λάδι κινητήρα στον κύλινδρο.

3. Τραβήξτε επανειλημμένα, αργά το σχοινί εκκίνησης,

ώστε να απλωθεί το λάδι στον κινητήρα.

4. Βιδώστε πάλι το μπουζί.

5. Αλλάξτε το λάδι (βλ. κεφάλαιο «Φροντίδα και

συντήρηση / Αλλαγή λαδιού»).

6. Τραβήξτε αργά το σχοινί εκκίνησης έως ότου να

νιώσετε έντονη αντίσταση. Φροντίδα και συντήρηση

Κίνδυνος τραυματισμού, κίνδυνος από ηλεκτροπληξία. Η συσκευή μπορεί να ξεκινήσει ακούσια. Μπορεί να τραυματιστείτε από κινητά μέρη. Πριν από τις εργασίες συντήρησης αποσυνδέετε το μπουζοκαλώδιο.

Κίνδυνος εγκαυμάτων. Τα καυτά αντικείμενα προκαλούν εγκαύματα κατά το

Πριν κάνετε κάποια εργασία σε αυτά, αφήστε τη συσκευή να κρυώσει.

• Περιγραφή βλ. « Έναρξη χρήσης». ** Περιγραφή βλ. «Εργασίες συντήρησης». Χρονικά διαστήματα συντήρησης Πριν από κάθε λειτουργία

1. Ελέγξτε τη συσκευή ως προς την κατάστασή της και

την ασφαλή λειτουργία της. Μην θέσετε σε λειτουργία τη συσκευή εάν έχει ζημιές.

2. Ελέγξτε τη στάθμη λαδιού. *

3. Ελέγξτε το φίλτρο αέρα. **

Μια φορά έπειτα από 1 μήνα ή από 20 ώρες λειτουργίας

1. Αντικαταστήστε το λάδι. **

Κάθε 3 μήνες ή 50 ώρες λειτουργίας

1. Καθαρίστε το φίλτρο αέρα. **

Σε περίπτωση χρήσης σε περιβάλλον με σκόνη εκτελείτε συχνότερα τον καθαρισμό. Κάθε 6 μήνες ή 100 ώρες λειτουργίας

1. Αντικαταστήστε το λάδι. **

2. Καθαρίστε την κούπα ιζημάτων. **

3. Ελέγξτε και καθαρίστε το μπουζί. **

4. Καθαρίστε το πλέγμα προφύλαξης από σπινθήρες

(προαιρετικό). ** Μια φορά τον χρόνο από εξουσιοδοτημένο σέρβις

και ρυθμίστε το διάκενο των βαλβίδων.

2. Καθαρίστε το ρεζερβουάρ και το φίλτρο καυσίμου.

3. Αντικαταστήστε το στοιχείο του φίλτρου αέρα.

4. Αντικαταστήστε το μπουζί.

5. Ελέγξτε και ρυθμίστε τις στροφές ρελαντί.

6. Ελέγξτε και ρυθμίστε το διάκενο των βαλβίδων.

7. Ελέγξτε την πτερωτή της αντλίας.

8. Ελέγξτε το διάκενο μεταξύ κελύφους και πτερωτής.

9. Ελέγξτε την βαλβίδα εισαγωγής της αντλίας.

2 φορές τον χρόνο από εξουσιοδοτημένο σέρβις

1. Ελέγξτε το σωληνάκι καυσίμου και αντικαταστήστε

το, εάν είναι απαραίτητο.

2. Καθαρίστε τον χώρο καύσης του κινητήρα.

Εργασίες συντήρησης Έλεγχος φίλτρου αέρα

1. Ανασηκώστε τις γλώσσες και αφαιρέστε το καπάκι.

Εικόνα E 1 Καπάκι 2 Γλώσσα 3 Στοιχείο φίλτρου αέρα

2. Ελέγξτε το στέλεχος του φίλτρου αέρα για ρύπους.

Αν απαιτείται, καθαρίστε το φίλτρο αέρα ή αντικαταστήστε το αν είναι φθαρμένο (βλ. «Καθαρισμός φίλτρου αέρα»).

3. Τοποθε τήσ τε το καπάκι και ασφαλίστε το.

Καθαρισμός φίλτρου αέρα

Κίνδυνος πρόκλησης ζημιάς Αν λείπει το στοιχείο του φίλτρου αέρα μπορεί να διεισδύσει σκόνη στον κινητήρα και να τον καταστρέψει. Ποτέ μην χρησιμοποιείτε τη συσκευή χωρίς το στοιχείο του φίλτρου αέρα.

1. Ανοίξτε το φίλτρο αέρα (βλ. «Έλεγχος φίλτρου

2. Αφαιρέστε το στοιχείο του φίλτρου αέρα.

3. Πλύνετε το στοιχείο φίλτρου σε ζεστό νερό με

οικιακό καθαριστικό και ξεπλύνετε με καθαρό νερό. Υπόδειξη: Απορρίπτετε τα ακάθαρτα υγρά με περιβαλλοντολογικά ορθό τρόπο.

4. Αφήστε το στοιχείο φίλτρου να στεγνώσει.

5. Στη συνέχεια γεμίστε το στοιχείο φίλτρου με καθαρό

λάδι κινητήρα και αφαιρέστε το περιττό λάδι.

6. Τοποθε τήσ τε ξανά το στοιχείο του φίλτρου αέρα.

7. Τοποθε τήσ τε το καπάκι.

8. Κλείστε τις ασφάλειες.

Αντικατάσταση λαδιού Η αλλαγή λαδιού πρέπει να γίνεται όσο ο κινητήρας είναι ζεστός.

1. Ξεβιδώστε τον δείκτη στάθμης λαδιού.

Εικόνα F 1 Δείκτης στάθμης λαδιού 2 Τάπα εκροής λαδιού

2. Ξεβιδώστε την τάπα εκροής λαδιού μαζί με το

λαστιχάκι και συλλέξτε το λάδι.

3. Βιδώστε και σφίξτε την τάπα εκροής λαδιού μαζί με

4. Τοποθε τήσ τε τη συσκευή οριζόντια.

5. Υπολογίστε τη σωστή ποσότητα λαδιού κινητήρα

(τύπος λαδιού βλ. «Τεχνικά στοιχεία») και ρίξτε το στο άνοιγμα του δείκτη στάθμης λαδιού.

6. Ελέγξτε τη στάθμη λαδιού (βλ. «Έναρξη χρήσης»).

7. Βιδώστε και σφίξτε τον δείκτη στάθμης λαδιού.

8. Απορρίψτε το παλιό λάδι με φιλικό προς το

περιβάλλον τρόπο. Καθαρισμός της κούπας ιζημάτων Η κούπα ιζημάτων διαχωρίζει το νερό από τη βενζίνη.

1. Κλείστε το ρουμπινέτο καυσίμου.

2. Ξεβιδώστε την κούπα ιζημάτων.

Εικόνα G 1 Κούπα ιζημάτων 2 Βίδα

3. Αφαιρέστε την κούπα ιζημάτων μαζί με το Ο-ρινγκ.

4. Καθαρίστε την κούπα ιζημάτων και το Ο-ρινγκ με μη

εύφλεκτο διαλύτη και αφήστε τα να στεγνώσουν.

5. Τοποθε τήσ τε και σφίξτε καλά την κούπα ιζημάτων

6. Ανοίξτε το ρουμπινέτο καυσίμου.

7. Ελέγξτε τη στεγανότητα μεταξύ κούπας ιζημάτων και

8. Κλείστε το ρουμπινέτο καυσίμου.

Έλεγχος και καθαρισμός του μπουζί

1. Αποσυνδέστε το μπουζοκαλώδιο.

Εικόνα H 1 Πίπα μπουζί 2 Μπουζί

2. Καθαρίστε την περιοχή του μπουζί ώστε να μην

εισέλθει βρωμιά στον κινητήρα, όταν αφαιρέσετε το

3. Ξεβιδώστε το μπουζί.

4. Αντικαταστήστε ένα μπουζί με φθαρμένα

ηλεκτρόδια ή σπασμένο μονωτή.

5. Ελέγξτε την απόσταση ηλεκτροδίων στο μπουζί.

Ονομαστική τιμή 0,7...0,8 mm.

6. Ελέγξτε το λαστιχάκι του μπουζί για φθορές.Türkçe 45

Κίνδυνος πρόκλησης ζημιάς Ένα χαλαρό μπουζί μπορεί να υπερθερμανθεί και να προκαλέσει ζημιά στον κινητήρα. Ένα πολύ σφιχτά βιδωμένο μπουζί καταστρέφει το σπείρωμα στον

Για να σφίξετε το μπουζί ακολουθήστε τις παρακάτω

7. Βιδώστε μέσα προσεκτικά το μπουζί με το χέρι. Μην

στραβώνετε το σπείρωμα.

8. Με το μπουζόκλειδο βιδώστε

μέσα το μπουζί μέχρι τέρμα και σφίξτε ως εξής. a Σφίξτε ένα παλιό μπουζί με περιστροφή 1/8...1/4. b Σφίξτε ένα καινούργιο μπουζί με περιστροφή 1/2.

9. Συνδέστε την πίπα στο μπουζί.

Αντιμετώπιση βλαβών Αναθέστε όλους τους ελέγχους και τις εργασίες σε ηλεκτρικά εξαρτήματα σε εξειδικευμένο ηλεκτρολόγο. Σε περίπτωση βλαβών που δεν αναφέρονται στο παρόν κεφάλαιο, απευθυνθείτε σε εξουσιοδοτημένη εξυπηρέτηση πελατών. Ο κινητήρας δεν ξεκινά.

1. Ανοίξτε το ρουμπινέτο καυσίμου.

2. Σπρώξτε τον μοχλό του τσοκ προς τα αριστερά.

3. Φέρτε τον διακόπτη συσκευής στη θέση «

4. Γεμίστε το ρεζερβουάρ με καύσιμο.

5. Ελέγξτε τη στάθμη λαδιού και συμπληρώστε αν

6. Αδειάστε το δοχείο καυσίμου και το καρμπιρατέρ.

Προσθέστε καθαρό καύσιμο.

7. Ελέγξτε το μπουζί (βλ. κεφάλαιο «Φροντίδα και

συντήρηση / Έλεγχος και καθαρισμός του μπουζί»).

8. Αν το μπουζί είναι υγρό αφήστε το να στεγνώσει. Στη

εκκινήστε τον κινητήρα με τον μοχλό γκαζιού στη θέση «τέρμα γκάζι».

9. Καθαρίστε την κούπα ιζημάτων (βλ. κεφάλαιο

«Φροντίδα και συντήρηση / Καθαρισμός κούπας ιζημάτων»). Χαμηλή απόδοση κινητήρα

1. Ελέγξτε το φίλτρο αέρα.

2. Αδειάστε το δοχείο καυσίμου και το καρμπιρατέρ.

Προσθέστε καθαρό καύσιμο. Η αντλία δεν προωθεί καθόλου νερό

1. Εξαερώστε την αντλία.

2. Ελέγξτε τη στεγανότητα του εύκαμπτου σωλήνα

αναρρόφησης και ίσως για τρύπες.

3. Εξετάστε τη φλάντζα στεγανοποίησης μεταξύ

συσκευής και σωλήνα αναρρόφησης.

4. Χρησιμοποιείτε έναν πιο γερό ελαστικό σωλήνα

5. Βυθίστε τελείως το φίλτρο αναρρόφησης.

6. Καθαρίστε το φίλτρο αναρρόφησης.

7. Τοποθετήστε την αντλία πιο κοντά στην πηγή νερού.

Μειώστε την υψομετρική διαφορά ανάμεσα στην αντλία και στην επιφάνεια του νερού.

8. Χρησιμοποιείτε πιο κοντούς ελαστικούς σωλήνες.

1. Ελέγξτε τη στεγανότητα του εύκαμπτου σωλήνα

αναρρόφησης και ίσως για τρύπες.

2. Εξετάστε τη φλάντζα στεγανοποίησης μεταξύ

συσκευής και σωλήνα αναρρόφησης.

3. Χρησιμοποιείτε έναν πιο γερό ελαστικό σωλήνα

4. Βυθίστε τελείως το φίλτρο αναρρόφησης.

5. Καθαρίστε το φίλτρο αναρρόφησης.

6. Τοποθετήστε την αντλία πιο κοντά στην πηγή νερού.

την υψομετρική διαφορά ανάμεσα στην αντλία και στην επιφάνεια του νερού.

7. Χρησιμοποιείτε πιο κοντούς ελαστικούς σωλήνες.

Σε κάθε χώρα ισχύουν οι όροι εγγύησης οι οποίοι εκδίδονται από την αρμόδια εταιρεία διανομής μας. Τυχόν βλάβες στη συσκευή σας επιδιορθώνονται από εμάς χωρίς χρέωση εντός της προθεσμίας εγγύησης, εφόσον οφείλονται σε σφάλμα υλικού ή κατασκευής. Σε περίπτωση εγγύησης απευθυνθείτε στον προμηθευτή σας ή το πλησιέστερο εξουσιοδοτημένο τμήμα εξυπηρέτησης πελατών , προσκομίζοντας το παραστατικό της αγοράς. (για διευθύνσεις βλέπε την πίσω σελίδα) Τεχνικά χαρακτηριστικά Με την επιφύλαξη τεχνικών αλλαγών. Δήλωση συμμόρφωσης EΕ Με το παρόν δηλώνουμε ότι η παρακάτω μηχανή λόγω του σχεδιασμού και του τύπου κατασκευής της καθώς και στην έκδοση την οποία έχουμε διαθέσει στην αγορά πληροί τις σχετικές βασικές απαιτήσεις για την ασφάλεια και την υγεία των Οδηγιών ΕΕ. Σε περίπτωση τροποποίησης της μηχανής που δεν έχει συμφωνηθεί

Ονομαστικό πλάτος“ 3 Παροχή μέγιστη l/h 45000 Ύψος αναρρόφησης (μέγ.) m 7 Ύψος ανύψωσης (μέγ.) m25 Κινητήρας εσωτερικής καύσης Τύπος κινητήρα Μονοκύλινδρος Τύπος κατασκευής 4χρονος Τρόπος ψύξης αερόψυκτος Κυβισμός cm

Ισχύς κινητήρα kW/PS 5,1/6,9 Είδος καυσίμου Βενζίνη, τουλάχιστον 88 οκτάνια Χωρητικότητα δοχείου καυσίμου l3,6 Επιπρόσθετη διάρκεια με γεμάτη δεξαμενή h2,1 Ποσότητα λαδιού κινητήρα l0,5 Είδος λαδιού 10 W-30 15 W-40 Τύπος σπινθηριστή F5T, F6TJC, F7TJC Διαστάσεις και βάρη Μήκος mm 580 Πλάτος mm 440 Ύψος mm 450 Βάρος χωρίς καύσιμο kg 36
