WWP 45 - Wasserpumpe Kärcher - Kostenlose Bedienungsanleitung

Produkttyp	Schmutzwasserpumpe
Marke	Kärcher
Modell	WWP 45
Verwendung	Außenbereich, nur für Süßwassertransport
Maximale Durchflussmenge	45.000 l/h
Maximale Saughöhe	7 m
Maximale Förderhöhe	25 m
Motortyp	Einzylinder-Viertakt, luftgekühlt
Hubraum	196 cm³
Motorleistung	5,1 kW / 6,9 PS
Kraftstoff	Bleifreies Benzin, mind. 88 Oktan
Tankinhalt	3,6 L
Betriebsdauer	2,1 h
Motoröl	0,5 L, Typ 10W-30 oder 15W-40
Zündkerze	F5T, F6TJC, F7TJC
Abmessungen (L × B × H)	580 × 440 × 450 mm
Gewicht (ohne Kraftstoff)	36 kg
Garantie	Gemäß den länderspezifischen Bedingungen, gegen Material- und Verarbeitungsfehler
Ersatzteile	Ausschließlich original Kärcher Zubehör und Ersatzteile verwenden
Wartung	Luftfilterreinigung alle 50 h (10 h bei staubiger Umgebung), Ölwechsel alle 100 h
Sicherheit	Nicht in Innenräumen verwenden, Explosionsgefahr; Gehör- und Augenschutz tragen; Mindestabstand 2 m zu brennbaren Gegenständen

Häufig gestellte Fragen - WWP 45 Kärcher

Welches Motoröl für die Kärcher WWP 45 Pumpe verwenden?

Verwenden Sie Motoröl 10W-30 oder 15W-40. Die benötigte Menge beträgt 0,5 Liter.

Wie entlüfte ich die Pumpe vor dem Gebrauch?

Vor der Inbetriebnahme den Einfülldeckel abschrauben, die Pumpe vollständig mit Wasser füllen, dann den Deckel wieder aufschrauben. Dies verhindert Trockenlauf, der die Dichtungen beschädigt.

Was tun, wenn die Pumpe nicht startet?

Überprüfen Sie, ob der Kraftstoffhahn geöffnet ist, der Chokehebel in linker Position ist, der Hauptschalter auf «I» steht, der Tank Kraftstoff enthält und der Ölstand korrekt ist. Reinigen Sie gegebenenfalls die Zündkerze oder den Absetzbecher.

Was ist die maximale Saughöhe der WWP 45?

Die maximale Saughöhe beträgt 7 Meter. Für eine bessere Leistung verringern Sie den Höhenunterschied zwischen Pumpe und Wasseroberfläche.

Wie lagere ich die Pumpe im Winter?

Lassen Sie das Wasser aus der Pumpe ab, um Frost zu vermeiden. Für eine Lagerung von 1–2 Monaten Benzin-Stabilisator zugeben. Für mehr als 2 Monate Vergaser und Absetzbecher entleeren, für mehr als 12 Monate Öl wechseln und den Zylinder über die Zündkerze ölen.

Kann ich diese Pumpe für Salzwasser verwenden?

Nein, der Transport von Salzwasser ist verboten, da es die Pumpe korrodieren kann. Verwenden Sie ausschließlich Süßwasser.

Welchen Kraftstoff für den Motor verwenden?

Verwenden Sie bleifreies Benzin mit einer Oktanzahl von mindestens 88. Füllen Sie den Tank nicht höher als 16 mm unter Oberkante für die Ausdehnung.

Wie reinige ich den Luftfilter?

Alle 50 Stunden (oder 10 Stunden bei staubiger Umgebung) den Filtereinsatz herausnehmen, mit warmem Wasser und Reinigungsmittel waschen, spülen, trocknen, dann mit sauberem Motoröl tränken und überschüssiges Öl ausdrücken.

Was tun, wenn die Pumpe kein Wasser fördert?

Entlüften Sie zuerst die Pumpe. Überprüfen Sie die Dichtheit des Saugschlauchs, die Flachdichtungen, ob der Saugfilter eingetaucht und sauber ist. Verwenden Sie kürzere Schläuche und verringern Sie die Saughöhe.

Wie lange hält die Zündkerze?

Die Zündkerze sollte alle 6 Monate oder 100 Betriebsstunden überprüft und gereinigt werden und jährlich von einem autorisierten Kundendienst ersetzt werden. Der Elektrodenabstand sollte 0,7 bis 0,8 mm betragen.

BEDIENUNGSANLEITUNG WWP 45 Kärcher

Allgemeine Hinweise 3

Bestimmungsgemäße Verwendung 3

Umweltschutz 3

Zubehör und Ersatzteile 3

Lieferumfang 3

Sicherheitshinweise 3

Gerätebeschreibung 4

Erstinbetriebnahme 4

Inbetriebnahme 4

Betrieb 4

Transport 5

Lagerung 5

Pflege und Wartung 5

Hilfe bei Störungen 5

Garantie 6

Technische Daten 6

EU-Konformitätserklärung 6

Allgemeine Hinweise

Lesen Sie vor der ersten Benutzung des

Geräts diese Originalbetriebsanleitung und die Zinsaufwand der Gleichzeitbeteiligung.

und die beiliegenden Sicherheitshinwei

se. Handeln Sie danach.

Bewahren Sie beide Hefte für späteren Gebrauch oder für Nachbesitzer auf.

Bestimmungsgemäße Verwendung

Diese Schmutzwasserpumpe darf nicht in geschlossenen Räumen betrieben werden, sie ist nur zum Betrieb im Freien zugelassen.

Diese Schmutzwasserpumpe ist nicht für die Verwendung im Lebensmittelbereich zugelassen.

Mit der Pumpe darf nur Süßwasser gefördert werden. Die Verwendung für brennbare Stoffe wie Benzin, Diesel oder Heizöl ist wegen Brand- und Explosionsgefahren verboten.

Das Fördern von Salzwasser, Säuren, Chemikalien und anderen korrosionsfördernden Stoffen kann die Pumpe beschädigen.

Diese Schmutzwasserpumpe ist im Auslieferungszustand zur Verwendung in einer maximalen Höhe von 1500m über dem Meeresspiegel vorgesehen. Sie kann durch den autorisierten Kundendienst für den Betrieb in größerer Höhe umgestellt werden.

Wird ein Gerät, das für den Betrieb in größerer Höhe angepasst wurde, unterhalb dieser Höhe betrieben, kann der Motor durch Überhitzung zerstört werden.

Umweltschutz

Die Verpackungsmaterialien sind recyclebar. Bitte Verpackungen umweltgerecht entsorgen.

Elektrische und elektronische Geräte enthalten wertvolle recyclebare Materialien und oft Bestandteile wie Batterien, Akkus oder Öl, die bei

falschem Umgang oder falscher Entsorgung eine potentielle Gefahr für die menschliche Gesundheit und die Umwelt darstellen können. Für den ordnungsgemäßen Betrieb des Geräts sind diese Bestandteile jedoch notwendig. Mit diesem Symbol gekennzeichnete Geräte dürfen nicht mit dem Hausmüll entsorgt werden.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen finden Sie unter: www.kaercher.de/REACH

Zubehör und Ersatzteile

Nur Original-Zubehör und Original-Ersatzteile verwenden, sie bieten die Gewähr für einen sicheren und störungsfreien Betrieb des Geräts.

Informationen über Zubehör und Ersatzteile finden Sie unter www.kaercher.com.

Lieferumfang

Prüfen Sie beim Auspacken den Inhalt auf Vollständigkeit. Bei fehlendem Zubehör oder bei Transportschäden benachrichtigen Sie bitte Ihren Händler.

Sicherheitshinweise

Gefahrenstufen

GEFAHR

• Hinweis auf eine unmittelbar drohende Gefahr, die zu schweren Körperverletzungen oder zum Tod führt.

△WARNUNG

• Hinweis auf eine möglicherweise gefährliche Situation, die zu schweren Körperverletzungen oder zum Tod führen kann.

△VORSICHT

• Hinweis auf eine möglicherweise gefährliche Situation, die zu leichten Verletzungen führen kann.

ACHTUNG

• Hinweis auf eine möglicherweise gefährliche Situation, die zu Sachschäden führen kann.

Sicherheitshinweise

GEFAHR

• Verletzungsgefahr. Das Gerät ist nicht dafür bestimmt, durch Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden. Beaufsichtigen Sie Kinder, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
• Kinder und Jugendliche dürfen das Gerät nicht betreiben.
• Explosionsgefahr.
• Betreiben Sie das Gerät nie in explosionsgefährdeten Bereichen.
• Beachten Sie die entsprechenden Sicherheitsvorschriften, wenn Sie das Gerät in Gefahrenbereichen (z.B. Tankstellen) betreiben. Tanken Sie nur den in der Betriebsanleitung angegebenen Kraftstoff. Tanken Sie nur bei abgestelltem Motor. Tanken Sie nicht in geschlossenen Räumen.
• Rauchen und offenes Feuer ist verboten.
• Stellen Sie beim Tanken sicher, dass kein Kraftstoff auf heiße Oberflächen gelangt. Schließen Sie den Deckel des Kraftstoffbehälters nach dem Tanken.
• Betreiben Sie das Gerät nicht, wenn Kraftstoff verschüttet wurde. Bringen Sie das Gerät an einen anderen Ort und vermeiden Sie Funkenbildung. Bewahren Sie Kraftstoff nur in zugelassenen Behältern auf. Bewahren Sie Kraftstoff nicht in der Nähe von offenem Feuer oder Geräten auf, die eine Zündflamme haben oder Funken erzeugen (z. B. Öfen, Heizkessel oder Wassererhitzer). Sprühen Sie kein Starthilfespray in den Luftfilter.
• Brandgefahr.
• Halten Sie zwischen leicht entzündbaren Gegenständen und dem Schalldämpfer einen Mindestabstand von 2 m ein.
• Setzen Sie das Gerät nicht in wald-, busch- oder grasbestandenem Gelände ein, außer der Auspuff wurde mit einem Funkenfänger ausgerüstet.
• Halten Sie Gras und andere Verschmutzungen von den Kühlrippen fern.
• Betreiben Sie das Gerät nicht, wenn das Kraftstoffsystem beschädigt oder undicht ist. Überprüfen Sie das Kraftstoffsystem regelmäßig.
• Lassen Sie das Gerät vor dem Lagern in geschlossenen Räumen abkühlen.
• Gefahr durch elektrischen Schlag
• Berühren Sie die Zündkerze oder das Zündkabel nicht, wenn das Gerät in Betrieb ist.

△WARNUNG

Gesundheitsgefahr: Abgase sind giftig. Atmen Sie keine Abgase ein. Betreiben Sie das Gerät nicht in geschlossenen Räumen. Stellen Sie ausreichende Belüftung und Abführung der Abgase sicher.

• Stellen Sie sicher, dass Sie nur bis 16 mm unterhalb der Tankoberkante tanken, damit Raum für die Ausdehnung des Kraftstoffs verbleibt. Abgasemissionen auftreten.
• Vermeiden Sie wiederholten oder längeren Kontakt zwischen Kraftstoff oder Motoröl und Haut und atmen Sie keine Kraftstoffdämpfe ein. Der Auspuff des Gerätes wird im Betrieb sehr heiß und kann Verbrennungen verursachen. Meiden Sie den Kontakt mit dem Auspuff. Gefahr von Gehörschäden und Augenverletzungen.

VORSICHT

• Verbrennungsgefahr
• Berühren Sie keine heißen Teile wie Schalldämpfer, Zylinder oder Kühlrippen. Gefahr von Gehörschäden.
• Betreiben Sie das Gerät nicht ohne Schalldämpfer. Kontrollieren Sie den Schalldämpfer regelmäßig und lassen Sie einen defekten Schalldämpfer ersetzen.

ACHTUNG

• Beschädigungsgefahr
• Verwenden Sie nur Originalteile des Herstellers. Alter Kraftstoff kann zu Ablagerungen im Vergaser führen und die Motorleistung beeinträchtigen. Verwenden Sie nur neuen Kraftstoff.
• Verstellen Sie keine Regelfedern oder Gestänge, die eine Erhöhung der Motordrehzahl bewirken können.
• Betreiben Sie das Gerät nicht mit abgenommenem Luftfilter. Ziehen Sie das Starterseil nicht bei laufendem Gerät.
• Achten Sie auf ausreichende Belüftung, damit das Gerät nicht überhitzt.
• Lassen Sie vor Frostgefahr das Wasser aus der Pumpe ab.

Symbole auf dem Gerät

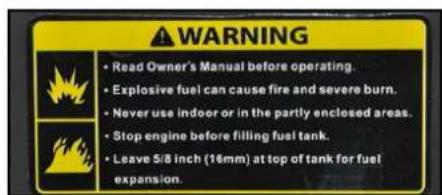

△WARNUNG

Explosionsgefahr, Brandgefahr.

Benzin kann bei unsachgemäßer Handhabung Brände oder Explosionen verursachen.

Lesen Sie vor der Benützung des Gerätes diese Betriebsanleitung.

Benützen Sie das Gerät nicht in geschlossenen Räumen oder teilweise umschlossenem Gelände.

Setzen Sie vor dem Tanken den Motor außer Betrieb.

△VORSICHT

Heiße Oberfläche

△WARNUNG

Tragen Sie bei der Benutzung des Geräts eine Schutzbrille und einen Gehörschutz.

Gerätebeschreibung

Bilder siehe Umschlagseite Abbildung A

1 Geräteschalter (2) Seilzugstarter 3 Luftfilter 4 Einfüllöffnung 6 Deckel Kraftstofftank (6) Kraftstofftank (7) Ölmessstab (8) Ölablassschraube (Ausgang Saugstutzen 1 Wasser-Ablassschraube (12) Typenschild (1) Kraftstoffhahn (14) Chokehebel (15) Gashebel

Symbole auf dem Gerät

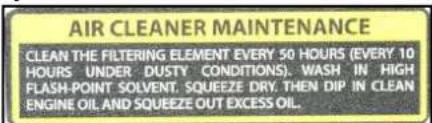

Luftfilter alle 50 Stunden reinigen, in staubiger Umgebung alle 10 Stunden (siehe "Pflege und Wartung/Luftfilter reinigen").

Hinweis zur Kontrolle des Ölstands.

Chokehebel

Gashebel

Erstinbetriebnahme

Öl einfüllen

1. Das Gerät waagrecht stellen.
2. Den Ölmessstab herausdrehen.
3. Das Motoröl einfüllen.

Hinweis: Das Motoröl ist nicht im Lieferumfang enthalten. Menge und Ölsorte sind im Kapitel "Technische Daten" angegeben.

1. Den Ölmessstab abwischen.
2. Den Ölmessstab bis zum Anschlag einstecken, aber nicht einschrauben.
3. Den Ölmessstab herausziehen. Der Ölstand muss sich im markierten Teil des Ölmessstabs befinden.
4. Bei niedrigem Ölstand Motoröl nachfüllen.
5. Den Ölmessstab eindrehen und festziehen.

Inbetriebnahme

Ölstand kontrollieren

1. Das Gerät waagrecht stellen.
2. Den Ölmessstab herausdrehen.
3. Den Ölmessstab abwischen.
4. Den Ölmessstab bis zum Anschlag einstecken, aber nicht einschrauben.
5. Den Ölmessstab herausziehen. Der Ölstand muss sich im markierten Teil des Ölmessstabs befinden.
6. Bei niedrigerem Ölstand Motoröl nachfüllen.
7. Den Ölmessstab eindrehen und festziehen.

Kraftstoff tanken

1. Den Deckel des Kraftstofftanks abschrauben.
2. Den Kraftstoff bis maximal zur Unterkante des Einfüllstutzens einfüllen.
3. Den Deckel des Kraftstofftanks aufsetzen und festdrehen.

Pumpe aufstellen

Die Förderleistung der Pumpe wird stark von den Einsatzbedingungen bestimmt. Die Einhaltung der folgenden Regeln führt zu optimaler Leistung.

Den Höhenunterschied zwischen Wasseroberfläche und Pumpe so gering wie möglich halten. - Die Pumpe so aufstellen, dass der Saugschlauch möglichst kurz ist. - Ein langer Druckschlauch ist günstiger als ein langer Saugschlauch. Keine unnötig langen Schläuche verwenden.

Schläuche anschließen

1. Die Schlauchschelle auf den Saugschlauch schieben.

Abbildung B

① Saugschlauch (nicht im Lieferumfang) ② Schlauchschelle ③ Schlauchnippel ④ Überwurfmutter ⑤ Flachdichtung

1. Die Überwurfmutter auf den Schlauchnippel schieben.
2. Den Saugschlauch auf den Schlauchnippel schieben.
3. Die Schlauchschelle positionieren und festziehen.
4. Eine Flachdichtung zwischen Ansaugstutzen und Schlauchnippel legen. Hinweis: Als Saugschlauch muss ein verstärkter, für Unterdruck geeigneter Schlauch verwendet werden.
5. Den Saugschlauch mit dem Ansaugstutzen verbinden und die Überwurfmutter festziehen.
6. Den Saugfilter am anderen Ende des Saugschlauchs anbringen.

Abbildung C

① Saugschlauch (nicht im Lieferumfang) (2) Schlauchschelle (3) Saugfilter 8. Den Druckschlauch (nicht im Lieferumfang) mit Schlauchnippel, Überwurfmutter und Schlauchschelle versehen. 9. Eine Flachdichtung zwischen Schlauchnippel und Ausgang legen. 10. Den Druckschlauch mit dem Ausgang verbinden und die Überwurfmutter festziehen.

Betrieb

Pumpe entlüften

ACHTUNG

Beschädigungsgefahr

Wenn die Pumpe trocken läuft, werden die Dichtungen beschädigt.

Entlüften Sie die Pumpe vor Inbetriebnahme. Wird die Pumpe versehentlich trocken betrieben, stoppen Sie sofort den Motor und lassen Sie die Pumpe abkühlen, bevor Sie mit dem Entlüften beginnen.

1. Den Verschluss der Einfüllöffnung herausschrauben.
2. Die Pumpe vollständig mit Wasser füllen.
3. Den Verschluss wieder in die Einfüllöffnung drehen und festziehen.

Gerät starten

1. Die Pumpe entlüften
2. Den Kraftstoffhahn öffnen.
3. Den Chokehebel nach links schieben.
4. Den Gashebel ungefähr 1/3 des Gesamtwegs nach links schieben.
5. Den Geräteschalter auf "I" stellen.
6. Den Seilzugstarter langsam ziehen, bis ein stärkerer Widerstand spürbar ist, dann kräftig ziehen.
7. Den Seilzugstarter langsam zurückführen.

ACHTUNG

Beschädigungsgefahr

Der zurückschnellende Seilzugstarter verursacht Schaden am Gerät. Den Seilzugstarter langsam zurückführen. 8. Ist der Motor gestartet, den Chokehebel nach rechts schieben. 9. Den Gashebel so weit nach links schieben, bis die gewünschte Drehzahl erreicht ist. Die Fördermenge der Pumpe ist von der Drehzahl abhängig.

1. Die Funktion der Pumpe prüfen. Trockenlauf schadet der Pumpe. Fördert die Pumpe kein Wasser, Motor abstellen und Entlüftung der Pumpe wiederholen.

Gerät im Notfall ausschalten

1. Geräteschalter auf "0" stellen.

Gerät ausschalten

1. Gashebel ganz nach rechts schieben.
2. Geräteschalter auf "0" stellen.
3. Kraftstoffhahn schließen.

Wasser ablassen

1. Wasser-Ablassschraube herausdrehen.
2. Wasser aus der Pumpe ablaufen lassen.
3. Verschluss der Einfüllöffnung herausschrauben.
4. Pumpe mit Frischwasser spülen
5. Frischwasser ablaufen lassen
6. Verschluss der Einfüllöffnung einschrauben und festziehen.
7. Wasser-Ablassschraube eindrehen und festziehen.

Transport

• Vor dem Transport den Geräteschalter auf "0" stellen. Den Motor vor dem Verladen mindestens 15 Minuten abkühlen lassen. Das Gerät beim Transport waagrecht halten, damit kein Kraftstoff verschüttet wird.
• Beim Transport in Fahrzeugen das Gerät nach den jeweils gültigen Richtlinien gegen Wegrollen, Rutschen und Kippen sichern. Das Gewicht des Geräts beim Transport beachten.

Lagerung

△VORSICHT

Nichtbeachtung des Gewichts

Verletzungs- und Beschädigungsgefahr

Beachten Sie bei der Lagerung das Gewicht des Geräts.

ACHTUNG

Beschädigungsgefahr

Legen Sie keine schweren Gegenstände auf das Gerät.

Gerät trocken und staubfrei lagern

Gerät reinigen

Vor der Lagerung muss das Gerät gereinigt werden. 1. Das Gerät eine halbe Stunde abkühlen lassen, wenn es kurz zuvor in Betrieb war. 2. Die Pumpe mit klarem Wasser durchspülen. 3. Das Gerät mit wenig Wasser außerlich von Hand waschen. 4. Alle erreichbaren Oberflächen trocken reiben. 5. Die Wasser-Ablassschraube herausdrehen und Wasser ablaufen lassen. 6. Die Wasser-Ablassschraube eindrehen und festziehen. 7. Rostempfindliche Oberflächen leicht einölen. 8. Die Bedienelemente mit Silikonspray schmieren.

Lagerdauer 1...2 Monate

1. Benzin-Stabilisator in den Kraftstofftank geben.
2. Den Kraftstofftank auffüllen

Lagerung 2...12 Monate

Zusätzlich:

1. Den Kraftstoffhahn schließen.
2. Einen Behälter unter den Vergaser stellen.

Abbildung D

①Vergaser

(2)Ablassschraube

1. Die Ablassschraube herausdrehen.
2. Den Kraftstoff im Behälter auffangen.
3. Die Ablassschraube eindrehen und festziehen.
4. Die Absetzasse entleeren (siehe "Pflege und Wartung/Absetzasse reinigen").

Lagerung mehr als 12 Monate

Zusätzlich

1. Die Zündkerze herausdrehen.
2. 5...10 cm ³ Motorol in den Zylinder geben.
3. Den Seilzugstarter mehrmals langsam durchziehen, damit das Öl im Motor verteil wird.
4. Die Zündkerze wieder einschrauben.
5. Das Öl wechseln (siehe “Pflege und Wartung Öl wechseln”).
6. Den Seilzugstarter langsam ziehen, bis ein stärkerer Widerstand spürbar ist.

Pflege und Wartung

△GEFAHR

Verletzungsgefahr, Gefahr durch elektrischen Schlag

Schlag

Das Gerät kann unbeabsichtigt starten. Sie können sich an bewegten Teilen verletzen.

Ziehen Sie vor Wartungsarbeiten den Zündkerzenstecker ab.

△VORSICHT Verbrennungsgefahr. Heiße Geräteteile verursachen bei Berührung Verbrennungen. Lassen Sie das Gerät abkühlen, bevor Sie Arbeiten daran vornehmen. Beschreibung siehe "Inbetriebnahme" * Beschreibung siehe "Wartungsarbeiten".

Wartungsintervalle

Vor jedem Betrieb

1. Das Gerät auf ordnungsgemäßen Zustand und Betriebssicherheit prüfen. Beschädigtes Gerät nicht in Betrieb nehmen.
2. Den Ölstand kontrollieren.
3. Den Luftfilter prüfen.

Einmalig nach 1 Monat oder 20 Betriebsstunden

1. Das Öl wechseln. **

Alle 3 Monate oder 50 Betriebsstunden

1. Den Luftfilter reinigen. **

Bei staubigem Einsatzgebiet Reinigung häufiger durchführen.

Alle 6 Monate oder 100 Betriebsstunden

1. Das Öl wechseln. **
2. Die Absetzachse reinigen.
3. Die Zündkerze prüfen und reinigen. **
4. Den Funkenfänger (nicht im Lieferumfang) reinigen

Jährlich durch den autorisierten Kundendienst

1. Das Ventilspiel überprüfen und einstellen.
2. Den Kraftstofftank und den Kraftstofffilter reinigen.
3. Den Luftfiltereinsatz ersetzen.
4. Die Zündkerze ersetzen.
5. Die Standgas-Drehzahl prüfen/einstellen.
6. Das Ventilspiel prüfen/einstellen
7. Das Schaufelrad der Pumpe prüfen.
8. Den Spalt zwischen Gehäuse und Schaufelrad prüfen.
9. Das Einlassventil der Pumpe prüfen.

2-jährlich durch den autorisierten Kundendienst

1. Die Kraftstoffleitung prüfen, wenn nötig ersetzen.
2. Den Brennraum des Motors reinigen

Wartungsarbeiten

Luftfilter prüfen

1. Die Laschen anheben und den Deckel abnehmen.

Abbildung E

1Deckel @ Lasche (2) 3Luftfiltereinsatz 2. Den Luftfiltereinsatz auf Verschmutzung prüfen. Den Luftfilter bei Bedarf reinigen oder bei Beschädigung austauschen (siehe “Luftfilter reinigen”). 3. Den Deckel aufsetzen und einrasten.

Luftfilter reinigen

ACHTUNG

Beschädigungsgefahr

Fehlt der Luftfiltereinsatz, kann eindringender Staub

den Motor zerstören.

Betreiben Sie das Gerät nicht ohne Luftfiltereinsatz.

1. Den Luftfilter öffnen (siehe "Luftfilter prüfen").
2. Den Luftfiltereinsatz herausnehmen.
3. Den Luftfiltereinsatz in warmem Wasser mit Haushaltsreiniger waschen und mit klarem Wasser spülen.

Hinweis: Entsorgen Sie die ölhaltige Waschlösung umweltgerecht.

1. Den Luftfiltereinsatz trocknen lassen.
2. Den Luftfiltereinsatz mit sauberem Motoröl tränken und überflüssiges Öl herausdrücken.
3. Den Luftfiltereinsatz wieder einsetzen.
4. Den Deckel aufsetzen.
5. Die Verriegelungen schließen.

Öl wechseln.

Den Ölwechsel bei warmem Motor durchführen. 1. Den Ölmessstab herausdrehen.

Abbildung F

① Ölmessstab (2) Ölablassschraube

1. Die Ölablassschraube mit Dichtung herausdrehen und Öl auffangen.
2. Die Ölablassschraube mit Dichtung eindrehen und festziehen.
3. Das Gerät waagrecht aufstellen.
4. Das Motoröl (Ölsorte siehe "Technische Daten") abmessen und an der Öffnung für den Ölmessstab einfüllen.
5. Den Ölstand kontrollieren (siehe "Inbetriebnahme").
6. Den Ölmessstab eindrehen und festziehen.
7. Das Altöl umweltgerecht entsorgen.

Absetzschale reinigen

Die Absetzschale scheidet Wasser aus dem Benzin ab.

1. Den Kraftstoffhahn schließen.
2. Die Absetzschale abschrauben.

Abbildung G

1. Absetzschale (2) Schraube 3. Die Absetzschale mit O-Ring abnehmen. 4. Die Absetzschale und den O-Ring mit nicht brennbarem Lösungsmittel reinigen und trocknen lassen. 5. Die Absetzschale und den O-Ring anbringen und festschrauben. 6. Den Kraftstoffhahn öffnen. 7. Abdichtung zwischen Absetzschale und Vergaser prüfen. 8. Den Kraftstoffhahn schließen.

Zündkerze prüfen und reinigen

1. Den Zündkerzenstecker abziehen.

1 Zündkerzenstecker (2) Zündkerze

1. Die Umgebung der Zündkerze reinigen, damit kein Schmutz in den Motor gelangt, wenn die Zündkerze entfernt wird.
2. Die Zündkerze herausschrauben.
3. Eine Zündkerze mit abgenutzten Elektroden oder gebrochenem Isolator ersetzen.
4. Den Elektrodenabstand der Zündkerze prüfen. Sollwert 0,7...0,8 mm.
5. Die Dichtung der Zündkerze auf Beschädigung prüfen.

ACHTUNG Beschädigungsgefahr Eine lockere Zündkerze kann überhitzen und den Motor beschädigen. Eine zu fest angezogene Zündkerze beschädigt das Gewinde im Motor. Beachten Sie die folgenden Anweisungen zum Festziehen der Zündkerze. 7. Die Zündkerze vorsichtig mit der Hand eindrehen. Das Gewinde nicht verkanten. 8. Die Zündkerze mit dem Kerzenschlüssel bis zum Anschlag eindrehen und wie folgt festziehen. a Eine gebrauchte Zündkerze 1/8...1/4 Umdrehung festziehen. b Eine neue Zündkerze 1/2 Umdrehung festziehen. 9. Den Zündkerzenstecker aufstecken.

Hilfe bei Störungen

Lassen Sie alle Prüfungen und Arbeiten an elektrischen Teilen vom Fachmann ausführen. Suchen Sie bei Störungen, die in diesem Kapitel nicht genannt sind, einen autorisierten Kundendienst auf. Der Motor startet nicht 1. Den Kraftstoffhahn öffnen. 2. Den Chokehebel nach links schieben. 3. Geräteschalter auf "I" stellen. 4. Kraftstoff in den Tank füllen. 5. Den Ölstand prüfen, bei Bedarf nachfüllen. 6. Den Kraftstofftank und den Vergaser entleeren. Frischen Kraftstoff tanken. 7. Die Zündkerze prüfen (siehe "Pflege und Wartung/ Zündkerze prüfen und reinigen"). 8. Eine nasse Zündkerze trocknen und wieder einsetzen. Anschließend den Motor mit Gashebel in Stellung Vollgas starten. 9. Die Ablassschraube reinigen (siehe "Pflege und Wartung/Ablassschraube reinigen"). Motorleistung gering 1. Den Luftfilter prüfen. 2. Den Kraftstofftank und den Vergaser entleeren. Frischen Kraftstoff tanken. Pumpe fördert kein Wasser 1. Die Pumpe entlüften. 2. Den Saugschlauch auf Dichtheit und Löcher untersuchen. 3. Die Flachdichtung zwischen Gerät und Saugschlauch prüfen. 4. Einen stabileren Saugschlauch verwenden. 5. Den Saugfilter komplett untertauchen. 6. Den Saugfilter säubern. 7. Die Pumpe näher zur Wasserquelle platzieren. Höhenunterschied zwischen Pumpe und Wasseroberfläche verringern. 8. Kürzere Schläuche verwenden.

Geringe Förderleistung

1. Den Saugschlauch auf Dichtheit und Löcher untersuchen.
2. Die Flachdichtung zwischen Gerät und Saugschlauch prüfen.
3. Einen stabileren Saugschlauch verwenden.
4. Den Saugfilter komplett untertauchen.
5. Den Saugfilter saubern.
6. Die Pumpe näher zur Wasserquelle platzieren. Höhenunterschied zwischen Pumpe und Wasseroberfläche verringern.
7. Kürzere Schläuche verwenden.

Garantie

In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen.

Etwaige Störungen an Ihrem Gerät beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle.

(Adresse siehe Rückseite)

Technische Daten

Pumpe

Nennweite* 3
Fördermenge maximal l/h 45000
Ansaughöhe (max.) m	7
Förderhöhe (max.) m	2	5
Verbrennungsmotor
Motortyp Einzylinder
Bauart 4-takt
Kühlart luftgekühlt
Hubraum		cm3	196
Motorleistung		kW/PS	5,1/6,9
Kraftstoffart			Benzin, min. 88 Oktan
Inhall Kraftstofftank		I	3,6
Einsatzdauer bei vollem Tank		h	2,1
Motorölmenge		I	0,5
Ölsorte 10 W-30			15 W-40
Zündkerzentyp			F5T, F6TJC, F7TJC
Maße und Gewichte
Länge		mm	580
Breite		mm	440
Höhe		mm	450
Gewicht ohne Kraftstoff		kg 36

CO2-Emissionen gemäß dem Messverfahren der EU-Verordnung 2016/1628 Euro V

Motor

g/kWh

790

Technische Änderungen vorbehalten.

EU-Konformitätserklärung

Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der EU-Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit. Produkt: Schmutzwasserpumpe

Typ: 1.812-xxx

Einschlägige EU-Richtlinien

2006/42/EG (+2009/127/EG)

2014/30/EU

2011/65/EU

Angewandte harmonisierte Normen

EN 809:1998:A1:2009+AC:2010

EN 61000-6-3:2007+A1:2011+AC:2010

EN 61000-6-1:2007

Angewandtes Konformitätsbewertungsverfahren 2000/14/EG: Anhang V

Die Unterzeichnenden handeln im Auftrag und mit Vollmacht des Vorstands.

S. Reiser

Dokumentationsbevollmächtigter: S. Reiser

Alfred Karcher SE & Co. KG

Alfred-Karcher-Str.28-40

Technische Daten 20

Der Motor startet nicht.

Relevante EU-Richtlinien

Dokumentationsbevollmächtigter: S. Reiser

Alfred Karcher SE & Co. KG

Alfred-Karcher-Str.28-40

1. Geben Sie einen Kraftstoffstabilisator in den Tank.
2. Füllen Sie den Kraftstofftank.

Lagerzeit 2-12 Monate

Zusätzlich:

1. Steng drivstoffkranen.
2. Sett en beholder under forgassenen.

Figur D

①Forgasser (2) Tappeskrue

1. Ta bort tandstiftshatten.

Bld H

(1) Tändsliftshatt

(2) Tändslift

1. Satt dit tandstiftshatten igjen.

Gällande EU-direktiv

2006/42/EG(+2009/127/EG)

2014/30/EU

2011/65/EU

Tillämpade harmoniserade standarder

SS-EN 809:1998A1:2009+AC:2010

Registrieren Sie Ihr Produkt und profitieren Sie von den Vorteilen.

Bewerten Sie Ihr Produkt und sagen Sie uns Ihre Meinung.
