Tip produs	Pompă de apă murdară
Marcă	Kärcher
Model	WWP 45
Utilizare	Exterior, transport de apă dulce exclusiv
Debit maxim	45 000 l/h
Înălțimea de aspirație max.	7 m
Înălțimea de refulare max.	25 m
Tip motor	Monocilindru 4 timpi, răcit cu aer
Cilindree	196 cm³
Putere motor	5,1 kW / 6,9 PS
Carburant	Benzină fără plumb, min. 88 octani
Capacitate rezervor carburant	3,6 L
Autonomie	2,1 h
Ulei motor	0,5 L, tip 10W-30 sau 15W-40
Bujie de aprindere	F5T, F6TJC, F7TJC
Dimensiuni (L × l × h)	580 × 440 × 450 mm
Greutate (fără carburant)	36 kg
Garanție	Conform condițiilor țării, împotriva defectelor de material și de fabricație
Piese de schimb	Utilizați exclusiv accesorii și piese de schimb originale Kärcher
Întreținere	Curățarea filtrului de aer la fiecare 50 h (10 h în mediu prafos), schimbul uleiului la fiecare 100 h
Siguranță	Nu utilizați în interior, risc de explozie; purtați protecție auditivă și oculară; distanța min. 2 m de obiecte inflamabile

Întrebări frecvente - WWP 45 Kärcher

Ce tip de ulei de motor se utilizează pentru pompa Kärcher WWP 45?

Utilizați ulei de motor 10W-30 sau 15W-40. Cantitatea necesară este de 0,5 litri.

Cum se aerisește pompa înainte de utilizare?

Înainte de punerea în funcțiune, deșurubați capacul de umplere, umpleți complet pompa cu apă, apoi strângeți capacul. Acest lucru evită funcționarea uscată care deteriorează garniturile.

Ce trebuie făcut dacă pompa nu pornește?

Verificați dacă robinetul de combustibil este deschis, maneta de șoc este în poziția stângă, întrerupătorul principal este pe «I», rezervorul conține combustibil și nivelul uleiului este corect. Dacă este necesar, curățați bujia sau vasul de decantare.

Care este înălțimea maximă de aspirație a WWP 45?

Înălțimea maximă de aspirație este de 7 metri. Pentru performanțe mai bune, reduceți diferența de înălțime dintre pompă și suprafața apei.

Cum se depozitează pompa iarna?

Goliți apa din pompă pentru a evita înghețul. Pentru depozitare de 1-2 luni, adăugați un stabilizator de benzină. Pentru mai mult de 2 luni, goliți carburatorul și vasul de decantare, iar pentru mai mult de 12 luni, schimbați uleiul și ungeți cilindrul prin bujie.

Pot folosi această pompă pentru apă sărată?

Nu, transportul apei sărate este interzis deoarece poate coroda pompa. Utilizați numai apă dulce.

Ce combustibil se utilizează pentru motor?

Utilizați benzină fără plumb cu un indice octanic de cel puțin 88. Nu umpleți rezervorul peste 16 mm de marginea superioară pentru dilatare.

Cum se curăță filtrul de aer?

La fiecare 50 de ore (sau 10 ore în mediu prafos), scoateți insertul filtrului, spălați-l cu apă caldă și detergent, clătiți, uscați, apoi umeziți-l cu ulei de motor curat și stoarceți excesul.

Ce trebuie făcut dacă pompa nu transportă apă?

Aerisiți mai întâi pompa. Verificați etanșeitatea furtunului de aspirație, a garniturilor plate, că filtrul de aspirație este scufundat și curat. Utilizați furtunuri mai scurte și reduceți înălțimea de aspirație.

Care este durata de viață a bujiei de aprindere?

Bujia trebuie verificată și curățată la fiecare 6 luni sau 100 de ore de funcționare și înlocuită anual de un service autorizat. Distanța dintre electrozi trebuie să fie de 0,7 până la 0,8 mm.

MANUAL DE UTILIZARE WWP 45 Kärcher

Indicații generale 67 Utilizarea conform destinației 67 Protecția mediului 67 Accesorii și piese de schimb 67 Pachet de livrare Indicații privind siguranța 68 Descrierea aparatului 69 Prima punere în funcțiune 69 Punerea în funcțiune 69 Regim 69 Transport 69 Depozitarea 69 Îngrijirea și întreținerea 70 Remedierea defecțiunilor 70 Garanție 70 Date tehnice 70 Declarație de conformitate UE 71

Indicații generale

Înainte de prima utilizare a aparatului, citiți aceste instrucțiuni de utilizare originale și indicațiile de siguranță aferente.

Păstrați ambele manuale pentru utilizarea ulterioară sau pentru viitorul posesor.

Utilizarea conform destinației

Această pompă pentru apă menajeră nu poate fi utilizată în spații închise, ci doar în aer liber. Această pompă pentru apă menajeră nu este autorizată pentru utilizarea în sectorul produselor alimentare. Cu ajutorul pompei se poate transporta numai apă dulce.

Utilizarea pentru materiale inflamabile, precum benzină, diesel sau pacura este interzisă din cauza pericolului de incendiu și de explozie.

Transportarea de apă sărată, substanțe chimice acide și alte substanțe corozive poate deteriora pompa. La momentul livrării, această pompă pentru apă menajeră este destinată utilizării la o înălțime de maximum 1500 m deasupra nivelului mării. Aceasta poate fi comutată la o înălțime mai mare pentru utilizare, de către serviciul autorizat de relații cu clienții. Dacă un aparat care a fost reglat pentru utilizarea la o înălțime mai mare se utilizează la o înălțime mai mică, motorul se poate defecta din cauza supraîncălzirii.

Protecția mediului

Materialele de ambalare sunt reciclabile. Vă rugăm să eliminați ambalajele în mod ecologic.

Aparatele electrice și electronice conțin materiale reciclabile prețioase și, uneori, componente precum baterii, acumulatoare sau uleiuri, care, în cazul utilizării incorecte sau al eliminării

necorespunzătoare, pot reprezenta un potențial pericol pentru sănătatea oamenilor și pentru mediu. Pentru funcționarea corectă a aparatului, aceste componente sunt necesare. Aparatele marcate cu acest simbol nu trebuie aruncate la gunoiul menajer.

Observații referitoare la materialele conținute (REACH)

Informații referitoare la materialele conținute puteți să le aflați la: www.kaercher.com/REACH

La despachetare, verificați dacă conținutul săculețului este complet. Informați imediat distribuitorul dacă lipsesc părți componente sau dacă intervin defecțiuni la transport.

Indicații privind siguranța

Trepte de pericol

PERICOL

• Indicație referitoare la un pericol iminent, care duce la vătămări corporale grave sau moarte.

AVERTIZARE

• Indicație referitoare la o posibilă situație periculoasă, care ar putea duce la vătămări corporale grave sau moarte.

PRECAUȚIE

• Indică o posibilă situație periculoasă, care ar putea duce la vătămări corporale ușoare.

ATENȚIE

• Indicație referitoare la o posibilă situație periculoasă, care ar putea duce la pagube materiale.

Indicații privind siguranța

PERICOL

Pericol de accidentare. - Aparatul nu este destinat pentru utilizarea de către persoane cu abilități fizice, senzoriale ori mentale reduse, sau care nu dețin experiență și/sau cunoștințe. - Nu lăsați copiii nesupravegheați, pentru a vă asigura că nu se joacă cu aparatul. - Este interzisă utilizarea aparatului de către copii sau adolescenți. Pericol de explozie. - Nu utilizați niciodată aparatul în zone cu pericol de explozie. - Respectați prescripțiile de securitate corespunzătoare, dacă utilizați aparatul în zone periculoase (de exemplu, benzinării). - Alimentați doar cu combustibilul specificat în Instrucțiunile de funcționare. - Alimentați doar dacă motorul este oprit. - Nu alimentați în spații închise.

Fumatul și focul deschis sunt interzise. La alimentare, asigurați-vă că niciun combustibil nu ajunge pe suprafețele fierbinți. - După alimentare, închideți capacul recipientului cu combustibil. - Nu utilizați aparatul dacă combustibilul a fost vărsat. Amplasați aparatul într-un alt loc și preveniți formarea de scântei. - Păstrați combustibilul doar în recipiente aprobate. - Nu păstrați combustibilul în apropierea unei surse de foc deschis sau a aparatelor care au o flacără de veghe sau care generează scântei (de ex. cuptoare, boilere sau încălzitoare de apă). - Nu pulverizați spray de pornire în filtrul de aer. Pericol de incendiu. - Păstrați o distanță minimă de 2 m între obiectele ușor inflamabile și amortizoarele de zgomot. - Nu montați aparatul în zone împădurite, cu arbuști sau acoperite de iarbă, cu excepția cazului în care instalația de eșapament a fost dotată cu un stingător de scântei. - Păstrați aripioarele de răcire la distanță față de iarbă și alte murdării. - Nu utilizați aparatul dacă instalația de combustibil este deteriorată sau neetanșă. Verificați instalația de combustibil în mod regulat. - Lăsați aparatul să se răcească înainte de a-l depozita în spații închise. Pericol cauzat de electrocutare - Nu atingeți bujia de aprindere sau cablul de aprindere dacă aparatul este în funcțiune.

AVERTIZARE

Pericol pentru sănătate: Gazele de ardere sunt toxice. Nu inhalați gazele de ardere. Nu utilizați aparatul în spații

închise. Asigurați o aerisire suficientă și evacuarea gazelor de ardere.

• Asigurați-vă că în apropierea orificiilor de admisie a aerului nu apar emisii de gaze de ardere.
• Evitați contactul repetat sau de lungă durată dintre combustibil sau uleiul de motor și piele și nu inspirați vapori de combustibil.

PRECAUȚIE

Pericol de arsuri - Nu atingeți piese fierbinți, precum amortizorul de zgomot, cilindrul sau aripioarele de răcire. Pericol de vătămare a auzului - Nu utilizați aparatul fără amortizor de zgomot. Verificați în mod regulat amortizorul de zgomot și înlocuiți-l dacă este defect.

ATENȚIE

Pericol de deteriorare - Utilizați numai piese originale de la producător. Combustibilul vechi poate cauza depuneri în carburator și puterea motorului poate fi afectată. Utilizați numai combustibil nou. - Nu reajustați arcuri de reglare sau tije care ar putea genera o creștere a turației motorului. - Nu operați aparatul fără filtrul de aer. - Nu trageți cablul demarorului dacă aparatul este în funcțiune. - Asigurați o aerisire suficientă, astfel încât aparatul să nu se supraîncălzească. Dacă există pericol de îngheț, evacuați apa din pompă.

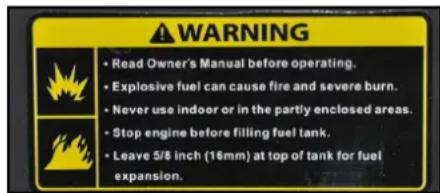

Simboluri pe aparat

AVERTIZARE

Pericol de explozie, pericol de incendiu.

Benzina poate provoca incendii sau explozii, dacă este manipulată în mod necorespunzător.

Înainte de utilizarea aparatului, citiți acest manual de utilizare.

Nu utilizați aparatul în spații închise sau pe suprafețe parțial închise.

Înainte de alimentare, scoateți motorul din funcțiune. Alimentați numai până la 16 mm sub marginea superioară de alimentare, pentru a rămâne spațiu pentru dilatarea combustibilului.

ment.

△PRECAUȚIE

Suprafețe fierbinți

În timpul funcționării, instalația de eșapament devine foarte fierbinte și poate cauza arsuri.

Evitați contactul cu instalația de eșapament.

△AVERTIZARE

Pericol de vătămare a auzului și a ochilor.

În cadrul utilizării aparatului, purtați ochelari de protecție și protecție auditivă.

Descrierea aparatului

Pentru imagini, vezi coperta

Figura A

1 Comutator aparat (2) Demaror cu sfoară (3) Filtrul de aer (4) Orificiu de umplere (5) Capac rezervor de combustibil (6) Rezervor de combustibil (7) Joja de ulei (8) Șurub de scurgere a uleiului (9) Ieșire (10) Prize de aspirare (11) Șurub de scurgere a apei (12) Plăcuță cu caracteristici (13) Robinet de combustibil (14) Manetă șoc (15) Manetă de accelerație

Simboluri pe aparat

ÎNTREȚINEREA FILTRULUI DE AER

CURĂȚAȚI ELEMENTUL DE FILTRARE LA FIECARE 50 DE ORE (LA FIECARE 10 ORE ÎN CONDIȚII DE PRAF). SPĂLAȚI ÎN SOLVENT CU PUNCT DE APRINDERE RIDICAT. STOARCEȚI-L BINE, APOI ÎNMUIATI-L ÎN ULEI DE MOTOR CURAT ȘI STOARCEȚI EXCESUL DE ULEI.

Curățați filtrul de aer la fiecare 50 de ore, iar în cazul utilizării în atmosfere cu praf, curățați-l la fiecare 10 ore (Îngrijirea și întreținerea/Curățarea filtrului de aer).

Indicații cu privire la controlul nivelului de ulei.

Mâner șoc

Mâner de accelerație

Punerea în funcțiune

Verificarea nivelului uleiului

1. Așezați aparatul pe orizontală.
2. Deșurubați joja de ulei
3. Ștergeți joja de ulei.
4. Introduceți joja de ulei până la opritor, însă nu înșurubați.
5. Scoateți joja de ulei. Nivelul de ulei trebuie să se situeze în partea marcată a jojei de ulei.
6. În cazul în care nivelul de ulei este scăzut, completați cu ulei de motor.
7. Înșurubați și strângeți joja de ulei.

Alimentați cu combustibil

1. Deșurubați capacul rezervorului de combustibil.
2. Completați cu combustibil, până la marginea inferioară a ștuțului de umplere.
3. Poziționați capacul rezervorului de combustibil și strângeți-l.

Amplasarea pompei

Puterea de pompare a pompei este puternic influențată de condițiile de utilizare. Respectarea următoarelor reguli conduce la o putere optimă.

• Mențineți diferența de înălțime dintre suprafața apei și pompă cât mai mică posibil.
• Amplasați pompa, astfel încât furtunul de aspirare să fie CÂT MAI scurt posibil.
• Un furtun de presiune mai lung este mai convenabil decât un furtun de aspirare mai lung.
• Nu este necesar să utilizați furtunuri lungi.

Racordarea furtunurilor

1. Glisați clema de furtun pe furtunul de aspirare. Figura B

① Furtun de aspirare (neinclus în pachetul de livrare) ② Clemă de furtun ③ Niplu furtun ④ Piuliță olandeză ⑤ Garnitură plată

1. Glisați piulița olandeză pe niplul furtunului.
2. Glisați furtunul de aspirare pe niplul furtunului.
3. Poziționați și strângeți clema de furtun.
4. Așezați o garnitură plată între ștuțurile de aspirare și niplul furtunului.

Indicație: Ca furtun de aspirare trebuie utilizat un furtun ranforsat, potrivit pentru subpresiune.

1. Conectați furtunul de aspirare la racordurile de aspirare și strângeți piulița olandeză.
2. Montați filtrul de aspirare la celălalt capăt al furtunului de aspirare.

Figura C

① Furtun de aspirare (neinclus în pachetul de livrare)

1. Furtunul de presiune (neinclus în pachetul de livrare) trebuie prevăzut cu niplu pentru furtun, piuliță olandeză și clemă de furtun.
2. Așezați o garnitură plată între niplul furtunului și ieșire.
3. Conectați furtunul de presiune la ieșire și strângeți piulița olandeză.

Regim

Aerisirea pompei

ATENȚIE

Pericol de deteriorare

Dacă pompa funcționează în gol, garniturile se deteriorează.

Înainte de punerea în funcțiune, aerisiți pompa. Dacă pompa funcționează pe uscat, în mod neintenționat, opriți imediat motorul și lăsați pompa să se răcească, înainte de începerea aerisirii.

1. Deșurubați dopul de la orificiul de umplere.
2. Umpleți complet pompa cu apă.
3. Înșurubați din nou dopul pe orificiul de umplere și strângeți-l.

Pornirea aparatului

1. Aerisiți pompa.
2. Deschideți robinetul de combustibil.
3. Glisați maneta șoc spre stânga.
4. Glisați spre stânga maneta de accelerație aproximativ 1/3 din cursa totală.
5. Setați comutatorul aparatului în poziția „1”.
6. Trageți demarorul cu sfoară lent, până se simte o rezistență mai puternică, apoi trageți cu putere.
7. Retrageți lent demarorul cu sfoară.

ATENȚIE

Pericol de deteriorare

Retragerea rapidă a demarorului cu sfoară cauzează defecțiuni ale aparatului.

Retrageți lent demarorul cu sfoară.

1. Dacă motorul pornește, glisați maneta șoc spre dreapta.
2. Glisați maneta de accelerație spre stânga, până când este atinsă turația dorită. Cantitatea transportată a pompei depinde de turație.
3. Verificați funcționarea pompei. Funcționarea uscată defectează pompa. Dacă pompa nu transportă apă, opriți motorul și repetați aerisirea pompei.

Oprirea aparatului în caz de urgență

1. Aduceți comutatorul aparatului în poziția „O”.

Oprirea aparatului

1. Glisați maneta de accelerație complet spre dreapta. 2. Aduceți comutatorul aparatului în poziția „0”.
2. Închideți robinetul de combustibil.

Evacuarea apei

1. Deșurubați șurubul de scurgere a apei.
2. Lăsați apa să se scurgă din pompă.
3. Deșurubați dopul de la orificiul de umplere.
4. Clătiți pompa cu apă proaspătă.
5. Lăsați apa proaspătă să se scurgă.
6. Înșurubați și strângeți dopul orificiului de umplere.

7. Înșurubați și strângeți șurubul de scurgere a apei.

Transport

Înainte de transport, setați comutatorul aparatului în poziția „O”. Înainte de încărcare, lăsați motorul să se răcească cel puțin 15 minute. În timpul transportului, păstrați aparatul pe orizontală, astfel încât să nu se scurgă combustibilul. În cadrul transportului în autovehicul, ancorati aparatul în conformitate cu directivele aplicabile, pentru a preveni rularea neintenționată, alunecarea și răsturnarea. În cadrul transportului, țineți cont de greutatea aparatului.

Depozitarea

△PRECAUȚIE

Nerespectarea greutății

Pericol de accidentare și de deteriorare

La depozitare, țineți cont de greutatea aparatului.

ATENȚIE

Pericol de deteriorare

Nu așezați obiecte grele pe aparat.

Uscați aparatul și depozitați-l într-un loc fără praf.

Curățarea aparatului

Înainte de depozitare, aparatul trebuie să fie curățat. 1. Lăsați aparatul să se răcească o jumătate de oră dacă a fost abia oprit.

1. Spălați pompa cu apă curată.
2. Spălați manual exteriorul aparatului cu puțină apă.
3. Ștergeți toate suprafețele accesibile.
4. Deșurubați șurubul de scurgere a apei și lăsați apa să se scurgă.
5. Înșurubați și strângeți șurubul de scurgere a apei.
6. Lubrifiați ușor cu ulei suprafețele predispuse la rugină.
7. Lubrifiați elementele de operare cu spray pe bază de silicon.

Durata de depozitare 1...2 luni

1. Adăugați stabilizator de benzină în rezervorul de combustibil.
2. Alimentați rezervorul pentru combustibil.

Depozitare 2...12 luni

În mod suplimentar 1. Închideți robinetul de combustibil. 2. Amplasați un recipient sub carburator.

1 Carburator

② Șurub de scurgere

1. Desurubați șurubul de scurgere.
2. Colectați combustibilul în recipient.
3. Înșurubați și strângeți șurubul de scurgere.
4. Goliți cupa de decantare (vezi "Îngrijirea și întreținerea/Curățarea cupei de decantare").

Depozitare mai mult de 12 luni

În mod suplimentar:

1. Desurubați bujia de aprindere. Adăugați 2.5-10 cm³ de ulei de motor în cilindru.
2. Trageți de demaror cu sfoară lent, de mai multe ori, pentru ca uleiul să se distribuie în motor.
3. Înșurubați la loc bujia de aprindere.
4. Înlocuiți uleiul (vezi "Îngrijirea și întreținerea/Înlocuirea uleiului").
5. Trageți de demaror cu sfoară lent, până se simte o rezistență mai puternică.

Îngrijirea și întreținerea

PERICOL

Pericol de rănire, pericol cauzat de electrocutare.

Aparatul poate porni în mod neintenționat. Există pericol de vătămare la piese mobile.

Înainte de lucrările de întreținere, trageți fișa sau bujia de preîncălzire.

PRECAUȚIE

Pericol de arsuri.

Piesele fierbinți ale aparatului cauzează arsuri dacă sunt atinse. Lăsați aparatul să se răcească înainte de a efectua lucrări. Pentru descriere, vezi „Punere în funcțiune". * Pentru descriere, vezi „Lucrări de întreținere".

Intervalele de întreținere înainte de fiecare utilizare

1. Verificați aparatul cu privire la starea corespunzătoare și siguranța în exploatare. Nu puneți în funcțiune aparatul deteriorat.
2. Verificați nivelul de ulei.
3. Verificați filtrul de aer.

O dată la 1 lună sau la 20 de ore de funcționare

1. Înlocuiți uleiul.

1. Înlocuiți uleiul.
2. Curățați cupa de decantare.
3. Verificați și curățați bujia de aprindere.
4. Curățați stingătorul de scântei (neinclus în pachetul de livrare).

Anual, de către serviciul autorizat de relații cu clienții

1. Verificați și reglați jocul supapelor.
2. Curățați rezervorul de combustibil și filtrul de combustibil.
3. Înlocuiți cartușul filtrului de aer.
4. Înlocuiți bujia de aprindere.
5. Verificați/reglați turația în regimul de mers în gol.
6. Verificați/reglați jocul supapelor.
7. Verificați rotorul pompei.
8. Verificați distanța dintre carcasă și rotor.
9. Verificați supapa de evacuare a pompei

De 2 ori pe an, de către serviciul autorizat de relații cu clienții

1. Verificați conducta de carburant și, la nevoie, înlocuiți-o.
2. Curățați camera de combustie a motorului.

Lucrări de întreținere Verificarea filtrului de aer

1. Ridicați eclisele și scoateți capacul. Figura E

1 Capac ② Eclisă ③ Cartuș filtru de aer 2. Verificați cartușul filtrului de aer cu privire la murdărire. La nevoie, curățați filtrul de aer sau înlocuiți-l, dacă este deteriorat (vezi „Curățarea filtrului de aer”). 3. Poziționați și fixați capacul.

Curățarea filtrului de aer

ATENȚIE

Pericol de deteriorare

Dacă este cartușul filtrului de aer, pătrunderea prafului poate deteriora motorul.

Nu utilizați aparatul fără cartuș al filtrului de aer.

1. Deschideți filtrul de aer (vezi „Verificarea filtrului de aer”).
2. Scoateți cartușul filtrului de aer.
3. Spălați cartușul filtrului de aer în apă caldă cu agent de curățare de uz casnic și clătiți cu apă curată. Indicație: Eliminați ca deșeu soluția de spălare pe bază de ulei, în mod ecologic.
4. Lăsați să se usuce cartușul filtrului de aer.
5. Îmbibați cartușul filtrului de aer cu ulei de motor curat și eliminați uleiul excesiv.
6. Montați din nou cartușul filtrului de aer.
7. Poziționați capacul.
8. Închideți dispozitivele de blocare.

Înlocuirea uleiului

Efectuați schimbarea uleiului, dacă motorul este cald.

1. Deșurubați joja de ulei.

Figura F

① Joja de ulei ② Șurub de scurgere a uleiului 2. Deșurubați șurubul de scurgere a uleiului cu garnitura și captați uleiul. 3. Înșurubați și strângeți șurubul de scurgere a uleiului cu garnitura. 4. Așezați aparatul pe orizontală. 5. Măsurați uleiul de motor (pentru tipul de ulei, vezi "Date tehnice") și completați la deschiderea pentru joja de ulei. 6. Verificați nivelul de ulei (vezi "Punere în funcțiune"). 7. Înșurubați și strângeți joja de ulei. 8. Eliminați uleiul uzat ca deșeu, în mod ecologic.

Curățarea cupei de decantare

Cupa de decantare separă apa din benzină. 1. Închideți robinetul de combustibil. 2. Deșurubați cupa de decantare.

Figura G

① Cupa de decantare ② Șurub

1. Scoateți cupa de decantare cu garnitura inelară.
2. Curățați cupa de decantare și garnitura inelară cu solvent neinflamabil și lăsați-o să se usuce.
3. Montați și înșurubați cupa de decantare și garnitura inelară.
4. Deschideți robinetul de combustibil.
5. Verificați etanșeitatea dintre cupa de decantare și carburator.
6. Închideți robinetul de combustibil.

Verificarea și curățarea bujiei de aprindere

1. Scoateți fișa bujiei de aprindere. Figura H

①Ștecherul bujiei de aprindere ②Bujie de aprindere 2. Curățați zona din jurul bujiei de aprindere, pentru a preveni pătrunderea murdăriei în motor, dacă bujia de aprindere este îndepărtată. 3. Deșurubați bujia de aprindere. 4. Înlocuiți bujia de aprindere cu electrozi uzați sau cu izolator rupt. 5. Verificați starea electrozilor bujiei de aprindere. Valoare nominală 0,7 - 0,8 mm. 6. Verificați dacă există deteriorări ale garniturii bujiei de aprindere.

ATENȚIE

Pericol de deteriorare

O bujie de aprindere slăbită se poate supraîncălzi și motorul se poate deteriora. O bujie de aprindere prea bine strânsă deteriorează filetul din motor.

Date tehnice

Pentru strângerea bujiei de aprindere, respectați următoarele instrucțiuni.

1. Înșurubați manual și cu grijă bujia de aprindere. Nu înclinați filetul.
2. Înșurubați bujia de aprindere cu cheia de bujie până la opritor și strângeți, după cum urmează.

a Strângeți o bujie de aprindere uzată cu o rotație 1/8-1/4. b Strângeți o bujie de aprindere nouă cu o rotație 1/2. 9. Conectați fișa bujiei de aprindere.

Remedierea defecțiunilor

Solicitați efectuarea tuturor verificărilor și lucrărilor la piese electrice de către un expert.

În cazul unor defecțiuni care nu sunt specificate în acest capitol, apelați la un serviciu de asistență clienți autorizat.

Motorul nu pornește.

1. Deschideți robinetul de combustibil.
2. Glisați maneta șoc spre stânga.
3. Aduceți comutatorul aparatului în poziția „I”.
4. Adăugați combustibil în rezervor.
5. Verificați nivelul de ulei și, la nevoie, completați.
6. Goliți rezervorul de combustibil și carburatorul. Alimentați cu combustibil curat.
7. Verificați bujia de aprindere (vezi „Îngrijirea și întreținerea/Curățarea și verificarea bujiei de aprindere”).
8. Lăsați să se usuce bujia de aprindere. Apoi, porniți motorul cu maneta de accelerație în poziția „Accelerație maximă”.
9. Curățați cupa de decantare (vezi „Îngrijire și întreținere/Curățarea cupei de decantare”).

Putere redusă a motorului

1. Verificați filtrul de aer
2. Goliți rezervorul de combustibil și carburatorul. Alimentați cu combustibil curat.

Pompa nu transportă apă

1. Aerisiți pompa.
2. Verificați dacă furtunul de aspirare este etanș sau dacă prezintă perforații.
3. Verificați garnitura plată dintre aparat și furtunul de aspirare.
4. Utilizați un furtun de aspirare stabil.
5. Imersați complet filtrul de aspirare.
6. Curățați filtrul de aspirare.
7. Plasați pompa mai aproape de sursa de apă. Reduceți diferența de înălțime dintre pompă și suprafața apei.
8. Utilizați furtunuri mai scurte.

Putere de pompare redusă

1. Verificați dacă furtunul de aspirare este etanș sau dacă prezintă perforații.
2. Verificați garnitura plată dintre aparat și furtunul de aspirare.
3. Utilizați un furtun de aspirare stabil.
4. Imersați complet filtrul de aspirare.
5. Curățați filtrul de aspirare.
6. Plasați pompa mai aproape de sursa de apă. Reduceți diferența de înălțime dintre pompă și suprafața apei.
7. Utilizați furtunuri mai scurte.

Garanție

În fiecare țară sunt valabile condițiile de garanție publicate de distribuitorul nostru din țara respectivă. Eventualele defecțiuni ale acestui aparat, care survin în perioada de garanție și care sunt rezultatul unor defecte de fabricație sau de material, vor fi remediate gratuit. Pentru a putea beneficia de garanție, prezentați-vă cu chitanța de cumpărare la magazin sau la cea mai apropiată unitate de service autorizată.

(Pentru adresa, consultați pagina din spate)

Pompă

WWP 45

Dimensiune nominală 3

Debit de pompare maxim I/h 45000

Înălțime de aspirare (max.) m 7

Înălțime de pompare (max.) m 25

Motor cu combustie

Tip motor Cilindru unic

Construcție

Tip răcire

		WWP 45
Capacitate cilindrică cm	3	196
Putere motor kW/PS 5,1/6,9
Tip de combustibil		Benzină, min. círă octanica 88
Continut rezervor de combustibil I 3,6
Durătă de'utilizare la rezervorul plin h 2,1
Cantitate uei de motor I	0,5
Tip de uei		10 W-30
		15 W-40
Tip de buji cu scânteie		F5T, F6TJC, F7TJC
Dimensiuni și greutăți
Lungime	mm	580
Latime	mm	440
Înălțime	mm	450
Greutate fãră combustibil	kg	36
CO2-Emisiiuni conform proceduri de măsurare din Regulamentul UE 2016/1628 Euro V
Motor	g/kWh	790

Sub rezerva modificărilor tehnice.

Declarație de conformitate UE

Prin prezenta, declaram că aparatul indicat mai jos corespunde cerințelor fundamentale privind siguranța și sănătatea prevăzute în directivele UE relevante, prin proiectarea și construcția sa, precum și în versiunea comercializată de noi. În cazul efectuării unei modificări a aparatului care nu a fost convenită cu noi, această declarație își pierde valabilitatea.

Produs: Pompă de apă uzată Tip: 1.812-xx
